Теплая шведская плита: УШП: развод на деньги или экономия средств

характеристики, описание, изготовление своими руками

Существует определенный порядок строительства любого объекта, при котором сначала заливается фундамент и лишь после этого обустраиваются все жизнеобеспечивающие системы здания.

Оригинальная идея была выдвинута в свое время шведскими специалистами, предложившими объединить процедуру заливки основания с его утеплением, а также с прокладкой инженерных коммуникаций.

Результатом этих изысканий стала конструкция под названием утепленная шведская плита (УШП), по сути представляющая собой плитный фундамент не очень глубокого залегания.

Содержание статьи

• Что такое УШП
• Конструкция плиты
• Применение УШП
• Плюсы и минусы
  • Достоинства
  • Недостатки
• Технология изготовления
• Сборка фундамента

Что такое УШП

Шведская теплая плита под фундамент при ее описании может быть представлена как монолит из железобетона, монтируемый на слое теплоизолятора. Поскольку суровые условия Скандинавских островов ненамного отличаются от климата северных регионов России – указанное изобретение нашло широкое применение и у нас в стране.

Благодаря оригинальному фундаментному решению, подготовленному специалистами из Швеции, нагрузка от возводимого строения равномерно распределяется по поверхности грунта.

При этом располагающийся под монолитом слой утеплителя надежно защищает основание от промерзания, что исключает такие неприятные явления, как вспучивание при морозах или осаживание в периоды оттепелей. Теплоизоляционная прослойка придает основанию дополнительную прочность и существенно продлевает сроки его эксплуатации, одновременно гарантируя качественную гидроизоляцию.

Важно! Особенностью сборной конструкции УШП является небольшая глубина ее установки в грунте.

Указанное свойство утепленной плиты позволяет применять ее в следующих критических условиях:

• при близком расположении грунтовых вод;
• на рыхлых, а также мягких или легких, сыпучих грунтах;
• на так называемых плавающих основаниях (богатых торфом землях, в частности).

В последнем случае также имеются в виду почвы, которые подвержены смещениям или вспучиванию.

Конструкция плиты

УШП-фундамент как таковой – это достаточно сложная конструкция, внешне напоминающая пирог из нескольких слоев, каркасом которого является монолитная плита.

Помимо этого, в состав основания также входят следующие элементы:

• дренажный слой в виде специальной подушки из гравия и щебня;
• прокладка из особого матерчатого материала (геотекстиля), отделяющая слой дренажа от грунта;
• гидроизоляция, защищающая плиту монолита от подземных вод;
• слой теплоизоляции, укладываемый по ее центру и краям, что исключает возможность образования мостиков холода.

Слой дренажа (смотрите фото разреза УШП) одновременно выполняет функцию демпфера, компенсирующего почвенные колебания при замерзании и весеннем оттаивании грунта.

Дополнительная информация: именно в него интегрируется водовод, по которому излишки влаги отводятся от строения.

Сам каркас шведской плиты сваривается из толстых стальных заготовок, обеспечивающих монолитному фундаменту требуемую прочность и устойчивость к деформирующим нагрузкам. Все необходимые инженерные коммуникации на этапе монтажа прокладываются в полостях монолита непосредственно перед его заливкой.

Толщина бетонной плиты подбирается с учетом этажности возводимого здания и качества грунта в месте застройки. С целью увеличения жесткости под несущими стенами и опорными колоннами в ней предусмотрены специальные утолщения (ребра).

При выборе толщины УШП (в случае ее самостоятельного изготовления) специалисты советуют прибегнуть к помощи профессиональных проектировщиков, способных учесть все нюансы конструкции.

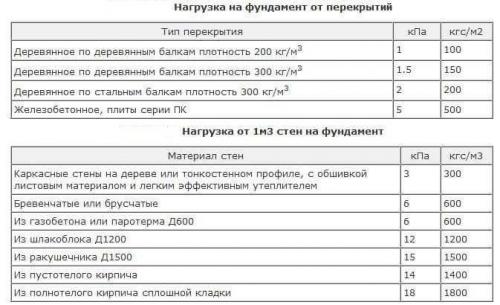

При расчете параметров обязательно учитываются состояние грунта и марка используемого раствора, а также другие характеристики, обеспечивающие требуемую надежность.

Недостаточно мощное основание может не выдержать нагрузки и расколоться под весом строения, а слишком массивное потребует больших материальных затрат. Средняя толщина такой плиты выбирается в пределах от 15 до 35 сантиметров.

Применение УШП

Типовая шведская плита применяется обычно при проведении строительных работ на объектах следующих категорий:

• частные дома из оцилиндрованных бревен;
• строения, возводимые на основе клееного брусового материала;
• постройки из деревянного бруса обыкновенного.

К этой же группе следует отнести строения на основе SIP-панелей и объекты, сооружаемые по каркасным технологиям.

Относительно выбора подходящего для этих конструкций места следует отметить, что применять фундамент УШП допускается почти на всех типах грунтов, включая:

• песок и супесь;
• глину и суглинок;
• насыщенные влагой почвы (так называемые слабонесущие).

В качестве исключения могут рассматриваться сильно илистые грунты и верхний (растительный) почвенный слой.

Технологию УШП без всяких ограничений допускается применять в местностях с близким расположением грунтовых вод, а также на наклонных участках с перепадом по высоте не более 25 сантиметров.

Плюсы и минусы

Основным достоинством данной технологии является возможность самостоятельного выполнения работ (без привлечения сторонних подрядчиков и дорогостоящей техники).

Обратите внимание! Фундаменты типа УШП напоминают ленточные конструкции, однако они намного надежнее и более практичные.

Достоинства

Помимо этого, такие основания имеют целый ряд других достоинств, перечисленных ниже:

• при использовании УШП отпадает необходимость в масштабных земляных работах, поскольку для ее размещения не требуется глубокий котлован;
• в случае возведения небольших коттеджей фундамент вообще может быть вырыт вручную;
• монолит утеплен практически со всех сторон, что существенно продлевает срок его эксплуатации;
• еще на стадии проектирования в нем предусматриваются полости для прокладки инженерных коммуникаций, водоводов и канализационных стоков, что заметно удешевляет и ускоряет все строительные операции;
• такие фундаменты допускается возводить практически на любых почвах с учетом того, что высотность строящихся зданий может достигать 3 этажей.

Ко всему перечисленному следует добавить, что шведская плита одновременно является гидроизолятором, позволяющим продлить эксплуатационные сроки всего здания. Благодаря этому полностью исключена возможность появления мостиков холода, в результате которых образуются нежелательный конденсат и грибковые отложения.

Отметим также, что наружная поверхность УШП – это готовая основа для обустройства пола в помещениях будущего строения, что существенно удешевляет отделочные работы. В рассматриваемой технологии предусмотрена возможность дополнительного армирования и укладки фирменных теплых полов. Данная особенность позволяет сэкономить на строительстве, а также несколько ускорить внутреннюю отделку помещений.

Недостатки

Фундаменты УШП имеют и ряд недостатков, основной из которых – высокая рыночная цена всей конструкции в целом. Среди прочих минусов можно выделить:

• невозможность обустройства подвального помещения;
• слабость теплоизолирующего слоя, нередко повреждаемого грызунами, что может вызвать усадку здания;
• сложности, возникающие при сооружении домов на пересеченных местностях (из-за них высотность строений обычно ограничивается тремя этажами).

Относительно денежных средств, потраченных на УШП, следует отметить, что все расходы компенсируются отказом от привлечения техники, а также возможностью полностью сделать фундамент своими руками. В процессе эксплуатации они дополнительно окупаются меньшими затратами на отопление внутренних пространств дома.

Технология изготовления

При самостоятельном изготовлении фундамента УШП исполнитель должен придерживаться следующих пошаговых рекомендаций:

• начинать следует с земляных работ, при проведении которых место под постройку тщательно расчищается, после чего производится его разметка;
• глубина котлована, подготавливаемого под основание УШП, должна быть не менее 0,4 метра, так что его вполне можно выкопать вручную;
• дно вырытой площадки засыпается слоем речного песка толщиной около 15 сантиметров, после чего тщательно утрамбовывается;
• затем на подготовленную ровную поверхность кладется кусок геотекстиля с небольшим запасом, а уже по нему устраивается дренаж из гравия и щебня толщиной 15 сантиметров.

Важно! Для большей надежности дренажная прокладка делается в несколько слоев, пересыпаемых песком.

По завершении этих процедур края геотекстиля заворачиваются вокруг дренажного слоя, в котором прокладываются канализационные трубы и водоводы. Опалубку для заливки шведской плиты желательно изготавливать из прочного утеплительного материала (для этих целей лучше всего подходят плиты из пенополистирола или фибры толщиной порядка 10 сантиметров). На углах площадки обязательно устанавливаются блоки характерной L-образной формы.

Сборка фундамента

По краям конструкция укрепляется брусьями, а поверх дренажа укладывается слой гидроизоляции из рубероида, например. Ее края должны выступать наружу на величину, равную толщине монолита. После этого согласно инструкции кладется несколько слоев теплоизолятора из плит пенопласта, в которых затем обустраиваются ребра жесткости.

Поверх утеплителя укладываются арматурные прутья толщиной 12 миллиметров, связываемые в перекрестьях отожженной мягкой проволокой.

Обратите внимание! Зоны повышенных нагрузок дополнительно усиливаются сеткой, сваренной из прутков того же диаметра.

Параметры усиления выбираются с тем расчетом, чтобы толщина бетонного слоя в этом месте была не менее 30 миллиметров. Непосредственно по сетке прокладываются трубы теплого пола, после чего их крепят к ней специальными хомутами. В местах, выделенных для установки ребер жесткости, трубки размещаются в прочных гильзах. Распределители системы «теплый пол» выводятся наружу, а затем надежно фиксируются на вертикально забитых металлических прутьях.

Затем система отопления заполняется теплоносителем и тестируется на герметичность под нормальным давлением. Непосредственно перед бетонированием нужно будет вывести наружу и заглушить трубные выводы инженерных систем, после чего в подготовленную ранее опалубку заливается жидкий бетон.

В процессе заливки раствор уплотняется с помощью вибратора, что позволяет избежать образования пустот, которые особо опасны в местах укладки арматуры. После этого поверхность монолитного основания выравнивается и надежно укрывается полиэтиленовой пленкой.

При сооружении фундамента по данной технологии (на основе УШП) важно соблюдать требования заводской инструкции по сборке. Лишь при выполнении этого условия удается получить надежное фундаментное основание, воспользовавшись которым впоследствии можно будет построить комфортное и вполне надежное жилище.
