Теплая шведская плита: УШП: развод на деньги или экономия средств

то такое УШП (утепленная шведская плита)

Что такое УШП (утепленная шведская плита) и почему это надежный фундамент? Вопрос, который мы обсудим сегодня.

В прошлой статье «Какой фундамент выбрать для каркасного дома из сип панелей, надежность и экономия?» мы обсудили. Что УШП (Утепленная Шведская Плита) — это наиболее надежный и экономически выгодный фундамент.   Сегодня более подробно поговорим о достоинствах и недостатках УШП. А также рассмотрим «строение» этого вида фундамента.

Сама технология утепленной шведской плиты подразумевает устройство в качестве фундамента и пола 1 этажа железобетонной «плавающей» плиты. Со  встроенными коммуникациями. При необходимости, устройством «теплых полов» системы отопления. Вся нагрузка дома равномерно распределяется по плите. Главной особенностью этого фундамента является то, что он полностью утеплен под бетонной плитой слоем пенополистирола. Именно это помогает такому бетонному основанию не «терять» драгоценное тепло. А аккумулировать и в последствии отдавать его обратно в жилое помещение первого этажа. Эта технология получила заслуженное признание во многих странах мира, в том числе и у нас.

Сегодня остро стоит вопрос стоимости энергоресурсов. Поэтому избежание потерь и сохранение тепла в доме, как никогда, актуален в Украине. Именно этот энергосберегающий фундамент позволяет говорить о строительстве энергоэффективного дома. Ведь одна из концепций энергосберегающего дома является полностью утепленный наружный контур дома. Что такое энергосберегающий дом Вы можете узнать, посмотрев ролик.

С ребрами жестокости под несущими стенами. Но наши инженеры разработали совместную концепцию. ленточного фундамента и УШП.

Это усовершенствование незначительно отразилось на стоимости такого фундамента, но значительно увеличило жесткость конструкции.

Мелкозаглубленный ленточный фундамент по периметру дома и под несущими перегородками. Это  позволило УШП «чувствовать» себя более устойчиво при неровном рельефе пятна застройки. Ввиду того, что это мелкозаглубленный ленточный фундамент, его глубина не превышает 60 см. Без сомнения он подвержен разрушительной силе межсезонного пучения грунта.

Что такое — пучение грунтов.

Пучение грунта — это изменение его объема, происходящее в следствии замерзания содержащихся в слоях грунтовых вод.

Именно поэтому мы предусмотрели наружное утепление фундамента в земле 100 мм. пенополистирола. Так же мы настоятельно рекомендуем устройство по периметру дома утепленной отмостки. Говорить о необходимости самой отмостки мы не будем, это очевидно. Однако утепление нижней части отмостки 100 мм. пенополистирола помогает полностью исключить воздействие сил морозного пучения на стенки ленточного фундамента. Ниже мы приводим небольшой видео отчет с одного из наших объектов, построенных на УШП.

Устройство утепленной плиты.

Теперь немного о самом устройстве плиты. Вначале устраиваем утепленный ленточный фундамент по периметру плиты и под несущими перегородками согласно проекту.

Далее выставляем надежную опалубку, которая позволит плите «подняться» над землей. (Устройство цоколя не менее 400 мм. является обязательным для деревянного дома.)

После того, как буден засыпан слой дренажного щебня и песка, с последующим механическим уплотнением, ложится слой гидроизоляции. Он  позволит полностью исключить проникновение влаги к бетонному основанию. Сверху укладывается слой пенополистирола ПСБ С 25 толщиной 200 мм. Именно этот «пирог» позволяет полностью исключить «утечку» тепла из бетона в землю. И уже сверху укладывается высококачественный бетон 150 мм. Грамотное армирование фундамента и плиты позволяет этой конструкции быть жестким и надежным основанием каркасного дома из сип панелей. Мелкозаглубленный фундамент содержит четыре горизонтальные нитки армирования, а бетонная плита имеет двойной металлокаркас с ячейкой 150 х 150 мм.

Больше информации о канадской технологии сип панельного строительства Вы можете узнать из рубрики. «Про технологію енергозберігаючого будівництва.».
К примеру 1 м.кв. сип панели весит до 20 кг, а масса кирпичной стены 1м.кв. равно 960 кг. Поэтому УШП, разработанная нашими инженерами, не только полностью соответствует параметрам канадского дома, но и имеет значительный запас прочности. Нельзя не сказать, что при устройстве УШП Вы получаете не только надежный и долговечный фундамент дома, но и утепленный черновой пол 1 этажа.

Так же при устройстве УШП все подземные коммуникации, а именно канализация, гильзы под ввод электричества, воды и других кабелей, закладываются на этапе заливки плиты бетоном. Чтобы более наглядно понять устройство УШП, разработанной инженерами «Строй Дом UA», представляем Вам чертеж плиты.

Нельзя не отметить некоторые «недостатки» этой технологии.

В первую очередь, это стоимость такой конструкции. В среднем 1 м.кв. УШП в комплексе обходится не менее 120 дол. Однако может ли надежное, теплое основание Вашего дома стоить недорого? Порой неуместное желание экономить приводит к плачевным последствиям. Качественный, надежный, правильно рассчитанный фундамент, как правило, имеет стоимость от 20-30% от общей стоимости коробки дома и кровли. К недостатка  можно отнести так же тот факт, что такой фундамент не применим на грунтах с низкой несущей способностью. К примеру на торфяниках.

ВЫВОД.

В заключении можно с уверенностью сказать, что утепленная шведская плита – один из лучших фундаментов для каркасных быстровозводимых домов из сип панелей. Однако следует заметить, что при сильном уклоне участка экономически целесообразней рассмотреть комбинированный железобетонный фундамент ленточно-свайный. Пример такого фундамента Вы можете увидеть в видео отчете строительства по канадской технологии с одного из наших объектов.

Приглашаем Вас посетить и подписаться на наш «YouTube» канал по ссылке. «YouTube» канал от «Строй Дом UA»

С уважением, команда «Строй Дом UA

Едуард Володимирович

Дипломований інженер будівельник, архітектор малоповерхових енергозберігаючих будівель та незалежний сертифікований енергоаудитор України. У будівельному бізнесі понад 25 років. Люблю та вмію будувати.

Утепленная шведская плита: особенности, преимущества и изготовление

Содержание статьи

• Что такое утепленная шведская плита УШП
• Шведский утепленный фундамент – конструктивные особенности
• Фундамент УШП (утепленная шведская плита) – главные преимущества
• Фундамент утепленная шведская плита – сфера использования
• Фундамент теплая шведская плита – последовательность изготовления
• Утепленная плита – советы по монтажу
• Подводим итоги

Инновационные технологии, применяемые при возведении зданий, направлены на обеспечение устойчивости строений, уменьшение уровня затрат, а также поддержание комфортной температуры в помещении.

Что такое утепленная шведская плита УШП

Монолитный фундамент, изготавливаемый по шведской технологии, относится к основаниям плитного типа. Он представляет собой своеобразный сэндвич, состоящий из следующих слоев:

• коммуникационного.
  Объединяет подведенные к строению магистрали энергоснабжения и подачи воды, а также канализационные системы;
• теплоизоляционного. Выполнен из пенополистирольных листов, обеспечивающих повышенную теплоизоляцию основания;
• армирующего. Изготовлен из стальных прутков диаметром 1,2–1,4 см, объединенных в силовой каркас;
• обогревающего. Энергосберегающий контур нагрева напольной поверхности отличается повышенным коэффициентом полезного действия;
• несущего. Выполнен из бетона, надежно скрывает коммуникации обогрева пола и является основой для возведения строительной конструкции.

Формирование обогреваемой основы по шведской методике предусматривает поэтапное выполнение операций и послойный монтаж элементов согласно требованиям технологии. Вся конструкция на незначительное расстояние углубляется в грунт, предотвращая его промерзание. Это не позволяет силам морозного пучения нарушить целостность основы в почвах с близким уровнем расположения грунтовых вод.

Объединение в общей конструкции различных слоев позволяет значительно сократить продолжительность работ и решить ряд серьезных задач:

• теплоизолировать плитное основание;
• повысить температуру поверхности пола;
• смонтировать необходимые коммуникации;
• сформировать ровную поверхность для финишного покрытия.

Такое основание обеспечивает устойчивость бревенчатых зданий, строений на основе деревянного бруса, а также кирпичных и блочных построек, возведенных на слабых грунтах. В зависимости от массы строения, нагрузки на фундамент и типа почвы, на проектном этапе определяются следующие параметры:

• габариты основания;
• конструктивные особенности;
• условия использования;
• схема усиления арматурой;
• потребность в материалах.

При соблюдении технологических требований и правильном выполнении теплотехнических и прочностных расчетов, строительство основания не представляет сложности. При этом важно правильно рассчитать координаты подключения сантехнического оборудования, электрических устройств и труб водоснабжения.

Шведский утепленный фундамент – конструктивные особенности

Фундамент УШП (утепленная шведская плита) своими руками может быть возведен в сжатые сроки, если учесть ряд особенностей:

• правильное формирование песчано-щебеночного слоя. Специальная подушка демпфирует влияние грунта, увеличивающегося в объеме при морозном пучении;
• обустройство дренажного контура, выполненного по контуру строения. Расчет сечения дренажных магистралей позволит эффективно обеспечить отвод влаги;
• расположение точек подвода электроэнергии, канализации и подачи воды. Размещение коммуникаций выполняется согласно рекомендациям проекта;
• подбор теплоизолятора, прочность которого позволяет воспринимать вес здания. Утеплитель также должен отличаться пониженным водопоглощением;
• материал магистралей отопительного контура. Желательно использовать медные, металлопластиковые, полипропиленовые или нержавеющие трубы.

Все особенности многослойной конструкции предусмотрены требованиями проекта, соблюдение которых гарантирует повышенную теплоэффективность, прочность основания, а также позволяет значительно сократить нулевой цикл.

Фундамент УШП (утепленная шведская плита) – главные преимущества

Монолитная бетонная плита, оборудованная системой обогрева, является проверенным решением для устройства надежной основы зданий.

• сокращенный строительный цикл. Монтаж инженерных коммуникаций и возведение основы производится одновременно, в течение двух недель;
• идеально гладкая поверхность основы. Выполнение шлифовки бетона на заключительном этапе работ позволяет сразу укладывать финишное покрытие;
• уменьшенные теплопотери. Применение современных материалов позволяет сократить затраты на отопление и повысить эффективность системы обогрева;
• защита грунта от промерзания. Вероятность разрушения основы в результате пучения почвы при отрицательной температуре сведена к минимуму;
• отсутствие необходимости в применении специальной техники. Возведение фундамента осуществляется без использования тяжелого оборудования;
• оригинальная конструкция. Обогреваемый пол интегрирован в бетонное основание, что значительно снижает общее количество строительных операций;
• возможность выполнения работ по возведению зданий на любых видах грунтов. Монолитная основа обеспечивает устойчивость строений на различных почвах;
• эффективный прогрев угловых зон и опорных поверхностей стен. Отсутствие перемычек холода, а также температурных швов позволяет сохранять тепло;
• создание комфортных температурных условий в помещении. Обогреваемые полы обеспечивают комфортный микроклимат благодаря конвекционным процессам;
• снижение общего уровня влажности. При устройстве фундамента во влажной среде не происходит развития грибковых колоний, а также образование плесени.

Наряду с достоинствами, конструкция имеет ряд слабых мест:

• проблематичность выполнения ремонтных работ при необходимости доступа к коммуникациям;
• ограниченный десятилетиями ресурс эксплуатации основы, связанный с долговечностью утеплителя;
• отсутствие возможности обустройства подвала, расположенного под обогреваемым основанием;
• необходимость профессионального выполнения расчетов, так как неправильное определение толщины основы может вызвать ее разрушение;
• дополнительные затраты, связанные с необходимостью выполнения проектных работ в специализированных организациях.

Несмотря на имеющиеся недостатки, конструкция монолитного фундамента, возводимого по шведскому методу, выгодно отличается от традиционного основания. Благодаря множеству преимуществ, к ней проявляют повышенный интерес специализированные строительные организации и частные строители.

Фундамент утепленная шведская плита – сфера использования

Многофункциональная шведская плита, оснащенная системой обогрева, применяется для возведения строений на различных почвах:

• песчаных;
• глинистых;
• торфяных;
• суглинистых;
• супесчаных.

Конструкция фундамента позволяет использовать его в различных условиях:

• при близком расположении к поверхности основания водоносных слоев;
• при перепадах высоты площадки в рамках здания не более 0,25 м.

Монолитное основание в виде утепленной плиты позволяет осуществлять строительство различных объектов:

• бревенчатых домов;
• строений из брусьев;
• панельных зданий;
• каркасных построек.

Запас прочности монолитной плиты позволяет возводить облегченные сооружения, этажность которых не превышает три этажа.

Фундамент теплая шведская плита – последовательность изготовления

Фундамент утепленная шведская плита своими руками монтируется за небольшое время с соблюдением очередности операций. Порядок действий:

1. Изучите геологические особенности строительной площадки, выполните необходимые расчеты.
2. Разметьте контур будущего основания, очистите его от имеющейся растительности и различного мусора.
3. Снимите верхний слой почвы, обеспечив глубину сформированного приямка в интервале 30–40 см.
4. Заполните площадку песком, толщина которого после увлажнения и уплотнения должна составлять 0,15–0,2 м.
5. Выполните монтаж дренажных магистралей, позволяющих, при необходимости, осушить почву и отвести влагу за пределы здания.
6. Произведите укладку геотекстильного материала, препятствующего просачиванию грунтовой влаги.
7. Смонтируйте инженерные сети, обеспечивающие подвод воды и электрической энергии, а также отводящие канализационные магистрали.
8. Насыпьте на гидроизоляционный материал и инженерные сети слой гравия, утрамбуйте его, сформировав подушку толщиной 0,15 м.
9. Соберите по периметру будущей монолитной основы щиты опалубки, используя листы экструдированного пенополистирола.
10. Уложите двойной теплоизоляционный слой на основе пенополистирола, обеспечив суммарную толщину теплоизоляции 0,2 м.
11. Нарежьте заготовки требуемых размеров из стальной арматуры, необходимые для сборки силового каркаса.
12. Соберите каркас усиления на специальных подставках, обеспечивающих зазор 30–50 мм до поверхности утеплителя.

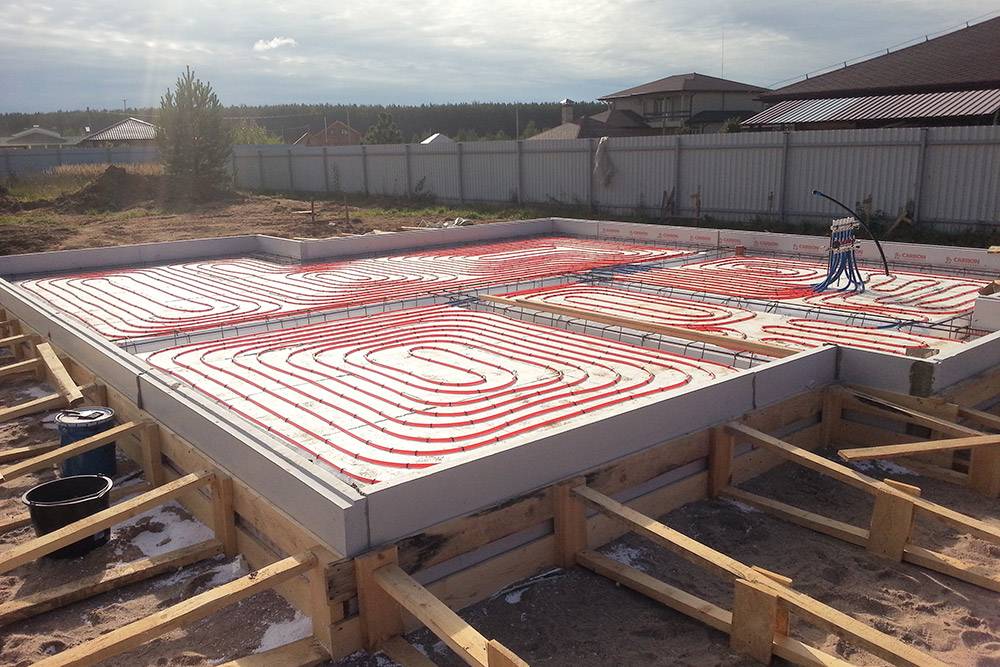

13. Смонтируйте магистрали отопительного контура из предварительно подготовленных труб и соединительных элементов.
14. Проконтролируйте качество сборки и герметичность системы, обеспечив подачу сжатого воздуха.
15. Произведите заливку цельной плиты слоем 10 см, используя бетонный состав марки М350.
16. Уплотните бетонный массив с помощью глубинного вибратора, что положительно влияет на прочность.
17. Соорудите утепленную отмостку по периметру фундамента, улучшающую его тепловую изоляцию.
18. Обеспечьте неподвижность залитого фундамента, и поддерживайте влажность массива путем периодического увлажнения.
19. Удалите на затвердевшем массиве неровности и окончательно отшлифуйте поверхность, применяя специальное оборудование.

Несмотря на множество операций, технология выполнения работ по изготовлению шведской основы довольно несложная. При условии соблюдения технологических рекомендаций и использовании качественного сырья монолитная плита обеспечит длительный ресурс эксплуатации здания и благоприятный температурный режим внутри помещения.

Утепленная плита – советы по монтажу

С целью максимальной эффективности системы обогрева необходимо, при выполнении работ, придерживаться следующих рекомендаций:

• обеспечивать более плотную укладку магистралей, прилегающих к внешним стенам строения, по сравнению с трубами, уложенными в центре помещения;
• соблюдать минимальное расстояние между трубами, которые не должны располагаться ближе 100 мм друг к другу;
• выдерживать максимальный интервал между магистралями на уровне 250 мм для создания равномерного температурного поля;
• отступать от внешних стен здания при монтаже труб расстояние не менее 150 мм для уменьшения тепловых потерь;
• укладывать трубы в обогревательном контуре суммарной длиной до 100 м, что повышает эффективность обогрева;
• избегать укладки магистралей на линии стыка цельных плит, выполняя отдельные отопительные контуры на каждой плите;
• усиливать стыковые соединения отдельно расположенных контуров металлическими трубками длиной 300 мм.

Соблюдение указанных рекомендаций позволит снизить температурный перепад по площади пола и улучшить распределение тепловой энергии.

Подводим итоги

Отапливаемый фундамент обеспечивает долговечность возводимого здания, позволяет поддержать в нем комфортную температуру, а также уменьшает, в последующем, уровень затрат по отоплению помещения. Использование услуг профессиональных проектантов и опытных строителей позволит избежать непредвиденных ошибок.
