Технология производства и устройство вентилируемых фасадов

Хотите узнать все преимущества использования вентилируемых фасадов? Если да, то предлагаем вам познакомиться с основными принципами изготовления этой конструкции. Для понимания их устройства не обязательно иметь техническое образование или проводить за статьями и учебниками бессонные ночи. Вентилируемые фасады, как и всё гениальное, чрезвычайно просты.

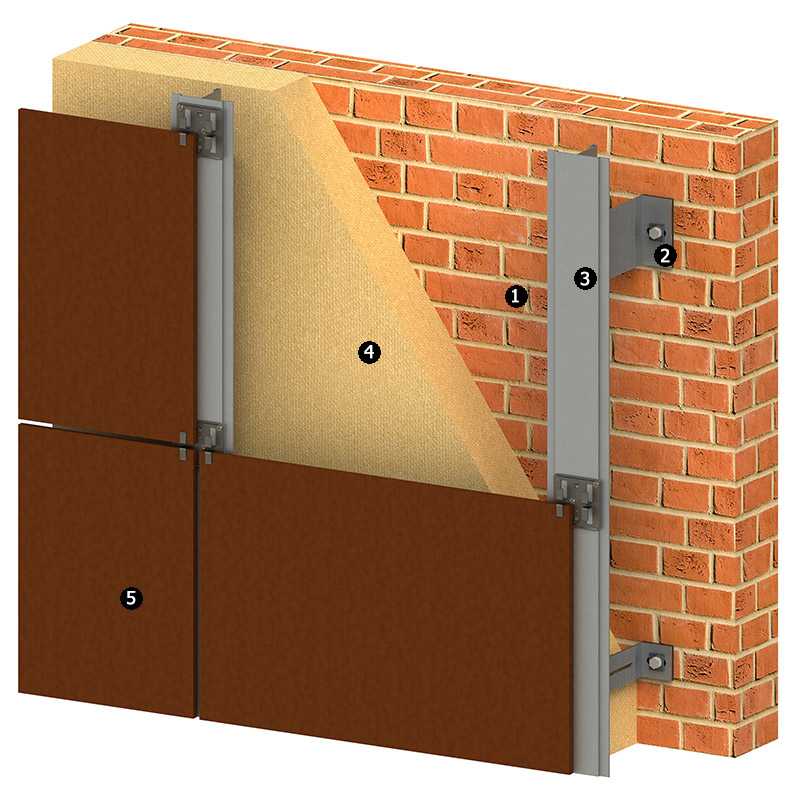

Начнём с того, что представляет собой вентилируемый фасад. Конструкция вентилируемого фасада предусматривает циркуляцию воздуха между облицовочным материалом и стеной здания, несущей саму фасадную систему. Воздушные потоки, проходя сквозь это пространство, удаляют попавшую туда влагу, что позволяет увеличить срок службы фасадной системы и усилить теплоизоляцию дома.

Стена, на которой держится вентфасад, утепляется минераловатным или, для цокольных этажей, экструзионным утеплителем. Слой утеплителя дополнительно покрывается своего рода ветрозащитной мембраной, которая решает сразу две важные задачи:

• защищает структуру утеплителя от выдувания из него воздуха (если в структуре утеплителя не останется воздуха, он потеряет часть своих свойств)

• позволяет высушивать его от попавшей в него влаги (продлевает срок его службы)

Технология вентилируемого фасада позволяет выбирать то расстояние, на которое вентилируемый фасад выносится от стены.

На чём держатся фасады, или что такое подконструкция?

У Вас мог возникнуть вопрос: если между стеной и фасадом воздушная прослойка, то на чём же они держатся? Технология вентилируемых фасадов подразумевает использование системы анкеров, кронштейнов, несущих, соединительных элементов, а также элементов крепления. Одним словом, множество всего. Но самое основное — подконструкция.

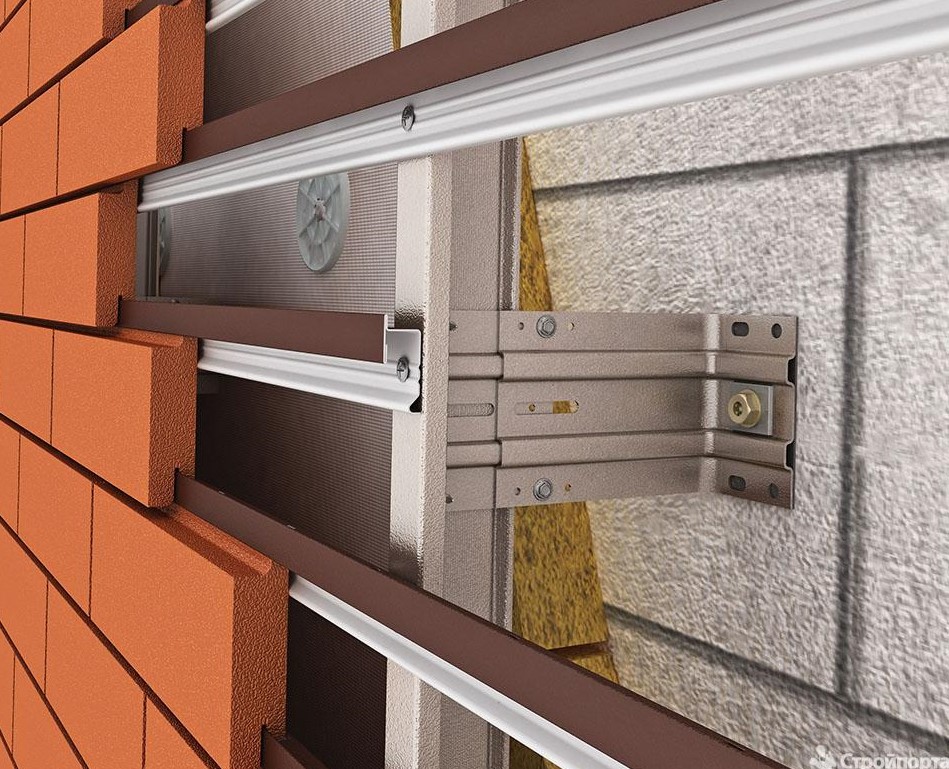

Сегодня используются металлические каркасы из алюминия, нержавеющей или оцинкованной стали. Ранее нередко можно было встретить и деревянные подсистемы, однако сейчас это можно назвать пережитком прошлого. Несмотря на кажущуюся дешевизну деревянных подсистем, их использовать мы не рекомендуем: эта конструкция пожароопасна и недолговечна. В наших подсистемах мы используем алюминий: он лёгок, не подвержен коррозии, долговечен.

Подконструкция вентилируемых фасадов АЛЮКОМ подразумевает крепление направляющей для облицовки на кронштейнах. Сама направляющая снабжена кляммерами (скрытыми или открытыми «лапками», удерживающими облицовочный материал).

В своём производстве мы используем максимально долговечные материалы: нержавеющие, легкие и прочные. Это позволяет значительно увеличить срок полезной службы фасада.

К тому же, небольшой вес конструкции вентилируемого фасада позволяет снизить нагрузку на фундамент и на несущие стены, что благоприятно сказывается на самом объекте строительства.

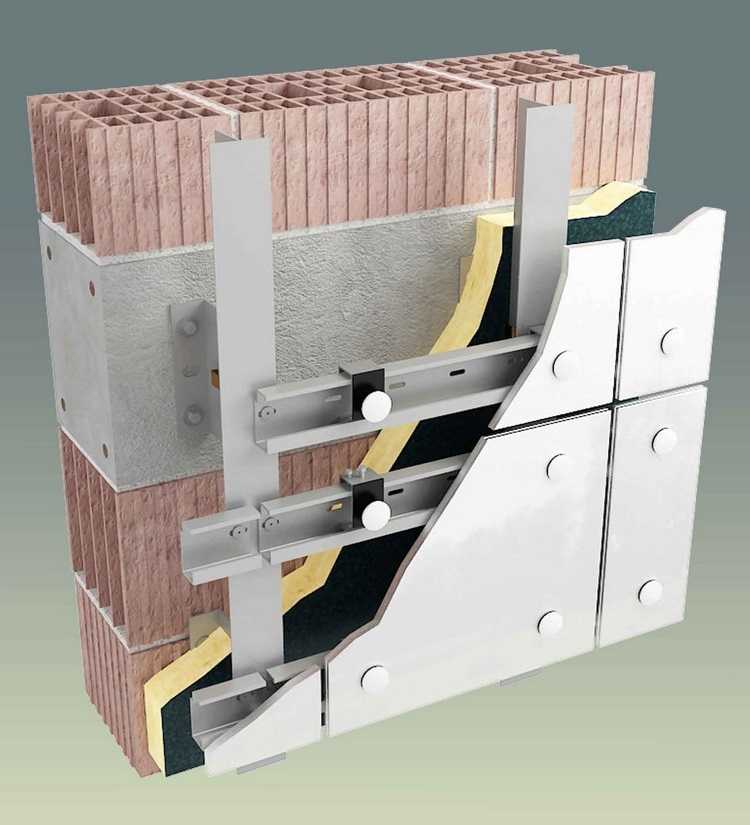

Именно устройство вентилируемого фасада даёт ему множество преимуществ перед другими фасадными системами. От производителя к производителю, в зависимости от используемых материалов и оборудования, преимущества могут иметь более или менее выраженный характер. Мы ценим вентилируемые фасады АЛЮКОМ за следующие свойства:

1. Отличная теплоизоляция. Использование слоя теплоизоляции на несущей стене и воздушная прослойка, которая только улучшает теплоизоляционные свойства конструкции, позволяет говорить о том, что в домах, облицованных при помощи системы вентилируемых фасадов, теплее, чем в других.
2. Пожарная безопасность. От разрушительного воздействия пламени изначально страдает только облицовочный материал. Конструкция позволяет держать пламя на расстоянии от горючих материалов, чем повышает безопасность здания. Конечно же, это не относится к вентилируемым фасадам, построенным на деревянных подсистемах.
3. Длительный срок эксплуатации. Конструкция довольно-таки долговечна как раз за счёт синергетического эффекта следующих факторов: небольшой вес, нержавеющие материалы, защищенность внутреннего пространства от негативного воздействия влаги. Всё это позволяет фасаду выполнять все свои практические и эстетические функции в течение всего срока службы объекта строительства.
4. Простота монтажа и ремонта. Устройство вентилируемого фасада позволяет быстро и, что главное, правильно осуществить его монтаж на объекте в любое время года. К тому же, учитывая сложившуюся конъюнктуру рынка рабочей силы в строительном бизнесе, для монтажа не потребуется высшего образования или чрезвычайно высокой квалификации.
5. Экологически безопасны. Элементы системы крепления вентилируемых фасадов не выделяют в атмосферу никаких газов, поэтому они безопасны даже в местах скопления детей или экологических заповедниках. Для больших городов, где с экологией уже и так не всё просто, вентилируемые фасады — отличное решение.

Без сомнений, вентилируемые фасады достойны того, чтобы Вы выбрали именно их. Позвоните нам прямо сейчас +7 (495) 268 0444!

Технология монтажа вентилируемых фасадов

Навесной вентилируемый фасад – удобный способ снизить теплопотери, усилить шумоизоляцию и улучшить внешний вид здания. Все функции согласно требованиям, достижимы только при правильной установке системы. Четкое выполнение строительно-монтажных работ поможет избежать первоначальных повреждений и увеличить срок службы вентилируемого фасада.

Этапы сбора вентилируемого фасада

Гарантийная эксплуатация системы вентилируемого фасада возможна только при качественной ее установке. Монтаж конструкции проходит в несколько этапов:

1. Подготовка

Организационно-подготовительные работы проводятся по инструкциям СНиП 3.01.01-85 «Организация строительного производства». На данном этапе проводится оценка внешних стен, первоначальный монтаж строительных конструкций, осмотр фасадных подъемников, обозначается опасная для прохожих зона. Ограждение, запрещающее посторонним доступ к строительному участку должен быть не менее 3м от стены и соответствовать нормам безопасности СНиП 3.03.01-87 «Несущие и ограждающие конструкции». При необходимости возводятся инвентарные здания для временного хранения элементов вентфасада.

Установка вентилируемого фасада проводится, соблюдая технику безопасности продиктованную СНиП III-4-80. Не допускается работа в сложных климатических условиях – гололед, туман в пределах видимости здания, гроза, ветер более 15 м/с и температура ниже -20ºС.

2. Разметка

Перед установкой кронштейнов следует провести разметку. Точки опорных и несущих элементов на стене здания наносятся в соответствии с техническими требованиями конкретного вида системы навесного фасада. В первую очередь определяют маячные линии на фасаде – нижнюю горизонтальную и две крайние в вертикальном направлении. По нижней горизонтальной линии крепления кронштейнов будет граница навесного вентфасада с наружными панелями.

Края горизонтальной линии определяют с помощью нивелира и размечают несмываемой краской. На промежутке между двух крайних точек с помощью лазерного уровня и рулетки намечают промежуточные места крепления кронштейнов. Вертикальные линии проводят с использованием отвесов, спущенных с парапета здания по крайним точкам горизонтальной линии.

На крайних вертикальных линиях отметки несмываемой краской наносят, используя фасадные подъемники. По этим точкам в последствии крепят несущие и опорные кронштейны вентилируемого фасада.

3. Монтаж кронштейнов

Установка несущих кронштейнов проводиться в 3 шага:

• перфоратором бурится дыра в несущей стене здания с внешней стороны;
• крепится паронитовая прокладка через каждый анкерный дюбель для монтажа кронштейна, такое решение помогает защитить систему крепежа от действия влаги и снизить теплопотери здания;
• установка кронштейна вентфасада анкерными дюбелями при помощи шуруповерта.

4. Крепление теплоизоляционных материалов, ветрогидрозащиты

После монтажа кронштейнов к внешней поверхности стен следует закрепить теплоизоляционный слой и ветрогидрозащитную пленку. Задача выполняется в несколько этапов:

• делаются прорези в теплоизоляционных деталях и насаживают их кронштейны;
• накрывают ветрогидрозащитной пленкой плиты теплоизоляции с учетом перехлеста не менее 100 мм и временно закрепляют ее;
• надежно закрепляют плиты изоляции и пленку при помощи тарельчатых дюбелей. Отверстия просверливают через всю толщу защиты к наружной стене по установленному проекту.

Выбор вида теплоизоляции и толщины плит зависит от теплотехнического расчета для вентилируемых фасадов. К общим рекомендациям для монтажа теплоизоляции относится:

• расстояние дюбеля к краю плиты не должно быть меньше 50 мм;
• монтаж любого теплоизоляционного материала проводится снизу-вверх, первый ряд крепится на стартовый профиль нижней горизонтальной линии или к цоколю;
• плиты монтируются горизонтально в шахматном порядке с допустимым размером незаполненного шва – 2 мм;
• доборные части плит должны надежно крепится к поверхности стен;
• размер и форма доборных плит регулируется на месте с помощью измерительной техники и ручного инструмента, теплоизоляционные плиты подрезают до нужных параметров. Запрещено ломать плиты или рвать ветрогидрозащитную пленку.

Если по результатам проведения теплотехнического расчета следует использовать 2 слоя теплоизоляции их монтаж проводится со смещением стыков. Плиты первого и второго слоя монтируются, перекрывая стыки друг друга по вертикали и горизонтали. Внутренний слой утепления должен крепится не менее чем на 2 дюбеля на 1 плиту, внешний слой монтируется по принципу однослойного утепления.

5. Установка направляющих

Направляющие профиля устанавливаются в несущие и опорные кронштейны. К несущим кронштейнам металлический профиль крепится заклепками, к опорным – свободно. Такое решение обеспечивает некоторое перемещение профиля по вертикали за счет чего компенсируется температурная деформация. При стыковке двух расположенных рядом профилей нужно предусмотреть зазор в 8 – 10 мм для этих целей.

На данном этапе установки вентилируемых фасадов также проводится крепеж противопожарных отсечек.

6. Облицовка

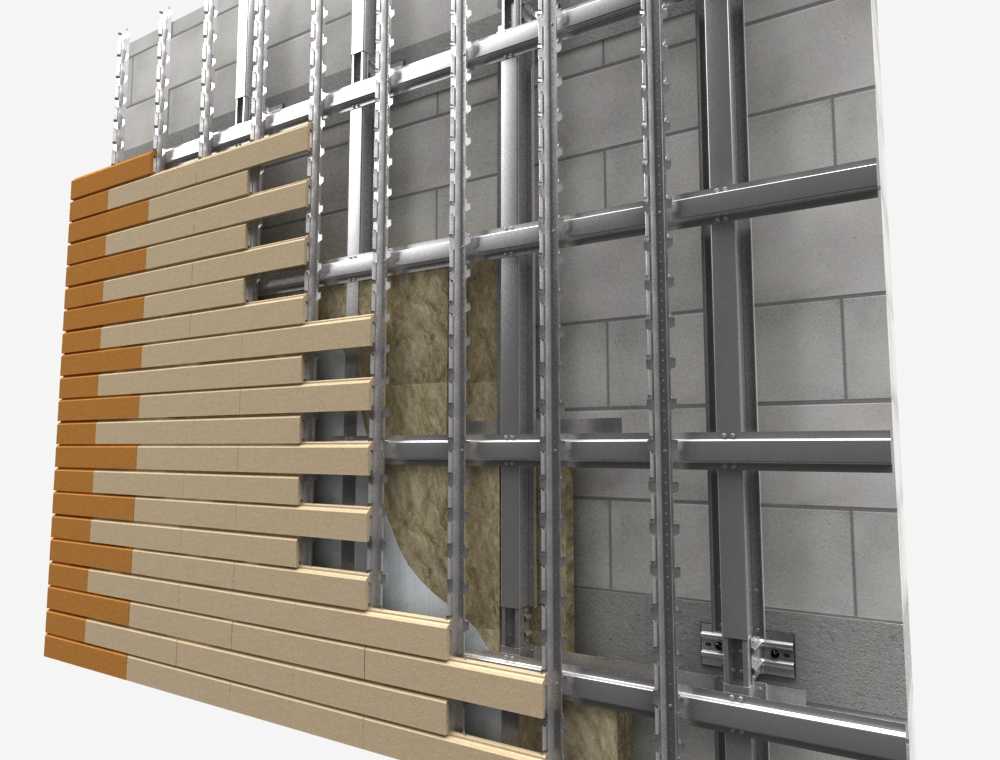

Монтаж фасада из керамогранита

Работы по установки керамогранитной плитки состоят из:

• разметка на направляющих точек для крепления кляммеров в соответствии с техническими параметрами проекта;
• сверление отверстий в металлических направляющих при помощи электродрели, дыры должны получится на 0,2 мм больше диаметра крепежных заклепок;
• прикрепление заклепками к каркасу кляммеров в нужном положении согласно проектным требованиям. Здесь же одновременно с кляммерами присоединяют керамогранитные плиты. Саморезы используются только при монтаже.

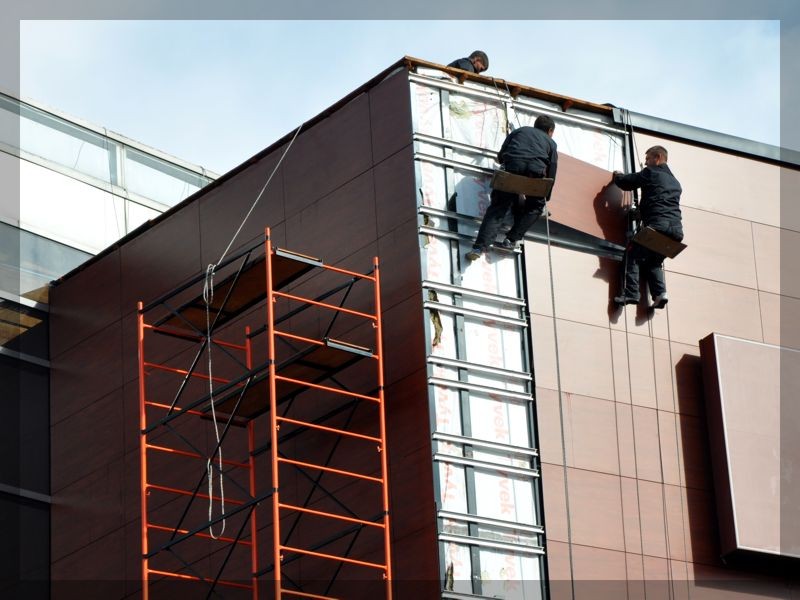

Фасад из металлических кассет

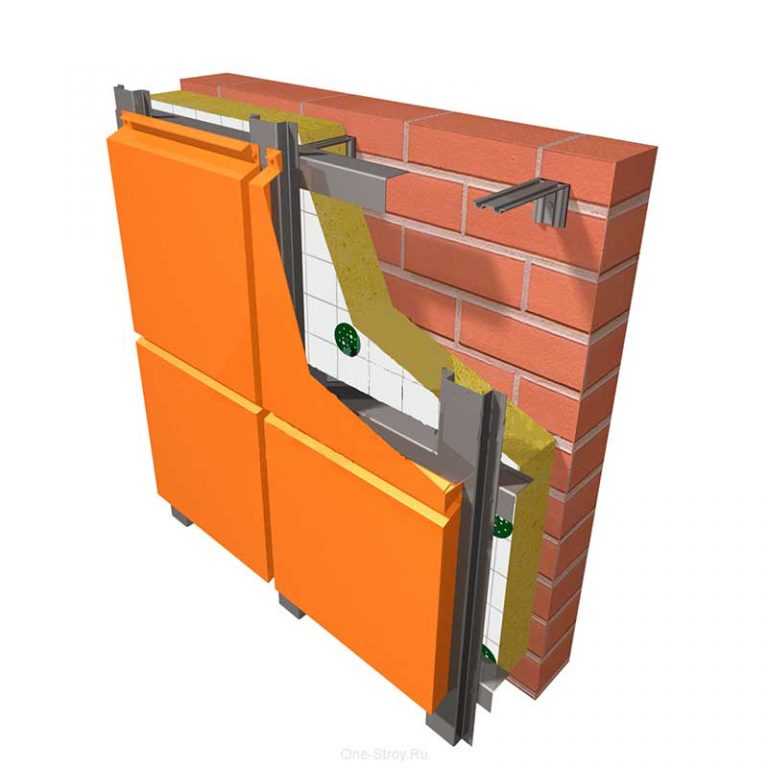

Крепление вентилируемого фасада при помощи металлических кассет проводится по технологии, которая предусмотрена типом кассет. Металлокассеты могут быть с замком или без замка. Монтаж кассет проводится с крепления на горизонтальном уровне саморезами или заклепками стартовых планок. Работа проводится сверху-вниз слева-направо. Перед установкой каждой кассеты на замок клеят самоклеящуюся пленку для повышения плотности соединения. Кассеты крепят по вертикальным направляющим саморезами или заклепками помещая каждую последующую в замок предыдущей при их наличии.

При установки металлических кассет нужно следить чтобы не было перекосов, повреждений, вмятин или царапин. Должны выдерживаться положенные инструкцией зазоры.

Контроль качества монтажа

Качество проведенного монтажа вентилируемого фасада оценивается по соответствию проектных расчетов с фактическими данными. Контрольные показатели не должны превышать предельно допустимые отклонения согласно нормам СНиП наведенных в таблице.

Вентилируемые фасады Ультра

Вентилируемые фасады в архитектуре

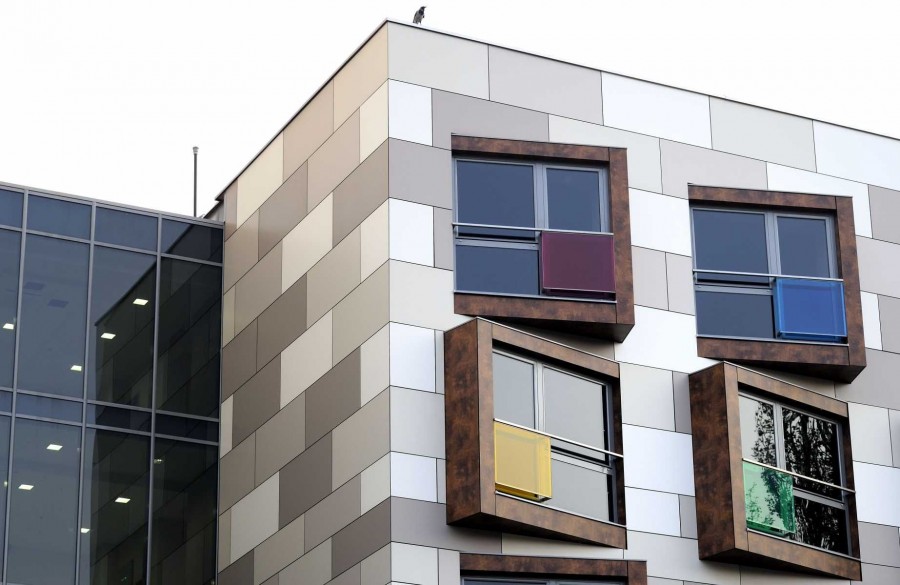

1. Дом
2. Вентилируемый фасад
3. Вентилируемый фасад

Наряду с превосходной эстетикой свойства и неоспоримая тепло-акустическая изоляция, Вентилируемые фасадные системы вытекают из необходимости защищать здания от комбинированного действия дождя и ветра, противостоять воздействию дождевой воды на стены, и сохранить конструкцию сухой.

Эти системы состоят из сложных многослойных конструктивные решения, допускающие «сухой» монтаж обшивки стен. Со структурной точки зрения, это типичная консольная система, состоящая из следующие компоненты:

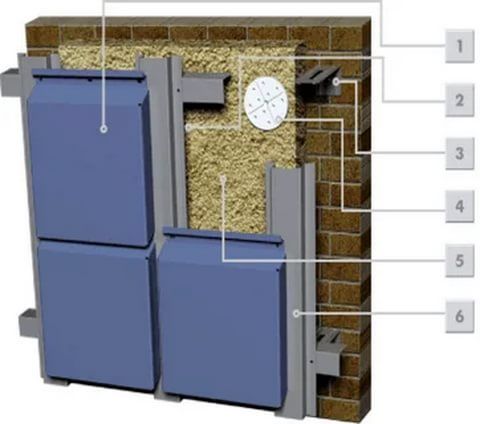

• Металлическая несущая конструкция, прикрепленная к зданию стене с помощью кронштейнов и анкеров.
• Изоляционный слой, покрывающий стену.
• Внешняя поверхность, прикрепленная к металлической конструкции.

Сборка этих компонентов создает воздушный зазор который обеспечивает естественную вентиляцию через так называемый дымоходный эффект. Эффект, который становится намного больше эффективен, когда вентилируется весь фасад.

Учитывая эти общие свойства, установка одного систем вентилируемого фасада, поставляемых Granitech может решить нестандартные вопросы проектирования строительства как для нового строительства, так и для реконструкции существующие здания. В обоих случаях эти системы гарантируют значительную преимущества с точки зрения прочности стены и энергии эффективность, особенно для высоких, изолированных или сильно открытые здания.

На самом деле, вентилируемые фасады Granitech обеспечивают особенно значительные эффекты в отношении тепловой энергии во время как теплая, так и холодная погода. В теплое время года из-за к облицовке, частично отражающей солнечное излучение, вентиляция воздушного зазора и изоляционный слой, уменьшение обеспечена тепловая нагрузка на здание, при последующее, заметное снижение кондиционирования воздуха расходы. Напротив, в холодные месяцы вентилируемые фасады сохраняют тепло, вырабатываемое внутри, с соответственно экономия на отоплении.

Во все времена года этот тип яруса строительная система использует преимущества так называемого дымоходный эффект в воздушном зазоре, приводящий к значительному преимущества, в том числе отвод избыточного тепла и увлажнение и, как следствие, повышение комфорта.

Granitech, в состав которых входит керамогранит, используемый для облицовки, гарантируют заметное улучшение эстетических характеристик зданий, значительно превосходящее традиционные строительные решения. Теплоизоляция может быть интегрирована в эти системы, чтобы обернуть и защитить здание с помощью раствора, сравнимого с покрытием, но без обычных недостатков этого типа решения, таких как воздействие атмосферных факторов, поддержка, облицовка и отсутствие изоляционной вентиляции.

Общие энергетические характеристики вентилируемых фасадов сводят к минимуму потери тепла и способствуют тепловому балансу, сводя к минимуму потребность в энергии. Установка непрерывного изоляционного слоя на стене обеспечивает снижение теплопотерь и устраняет любые мосты холода и разрывы изоляции, связанные с балками, балками или колоннами, которые обычно присутствуют в обычных стенах.

Внешняя облицовка отводит энергию и тепло от стены, вызванные солнечным излучением, а также любым попаданием дождевой воды, что позволяет избежать прямого контакта со стеной, которая отделяет здание снаружи от внутренней части. Благодаря слоистой конструкции и, в частности, воздушному зазору и утеплению, вентилируемые фасады также имеют свойство поглощать внешние шумы, что значительно повышает звукоизоляцию.

Таким образом, установка вентилируемых фасадов Granitech дает следующие преимущества по сравнению с традиционными стеновыми решениями:

1. Экономия энергии и устранение тепловых мостов
2.  Защита стеновых конструкций от прямых атмосферных воздействий
3.  Устранение поверхностного конденсата
4.  Долговечная эффективная внешняя изоляция
5.  Акустическая изоляция
6.  Полость, созданная для жилищных коммуникаций и трубопроводов
7.  Сухая установка, время и условия установки не зависят от климатических условий
8. Простота обслуживания и возможность работы с отдельной плиткой
9.  Устранение риска растрескивания облицовки
10.  Механическое или химическое крепление плитки и защитная сетка, приклеенная к обратной стороне плитки
11.  Исключительно легкая фасадная система с последующей возможностью установки на существующих зданиях для улучшения их эстетического вида и повышения энергоэффективности; самоочищение и уменьшение загрязнения окружающей среды благодаря отделке ACTIVE нет необходимости выполнять дорогостоящие работы по строительству стен.

Вентилируемые фасады и технология…

Вентилируемые фасады и технология…

Появление автоматических систем крепления полностью изменило представление о керамических покрытиях для наружных работ. Вентилируемые фасады в настоящее время считаются наиболее эффективной и безопасной системой укладки керамической плитки на фасады, обеспечивающей зданию многочисленные эстетические и технические преимущества.

Вентилируемые фасады представляют собой сложное, многослойное конструктивное решение, позволяющее осуществлять «сухой» монтаж вентилируемых стен. Это снижает количество тепла, которое здания поглощают в жарких погодных условиях за счет частичного отражения солнечной радиации. Тепло поглощается обшивкой, вентилируемым воздушным зазором и применением изоляционного материала. Это, в свою очередь, помогает добиться значительного снижения затрат на кондиционирование воздуха. Наоборот, зимой вентилируемые стены умудряются удерживать тепло, что приводит к экономии на отоплении.

Разработано для защиты зданий от комбинированного действия дождя и ветра, уравновешивая удары воды о стены и сохраняя здание сухим. Это предлагается с высоким уровнем эстетических характеристик и неоспоримыми преимуществами тепло- и звукоизоляции.

Это также защищает здания, обеспечивая значительные преимущества прочности стен с течением времени и энергии, особенно там, где речь идет о высоких, исключительно открытых, изолированных зданиях.

Вентилируемые стены завоевывают все большее признание в мире современной архитектуры именно благодаря многочисленным преимуществам и глубоким технологическим инновациям. Разрешение на свободное использование фасадов в современном и совершенно новом стиле является идеальным ответом на высокие требования к проекту и производительности.

Некоторые преимущества вентилируемой стены по сравнению с традиционной:

• устранение риска растрескивания покрытия
• устранение риска отрыва от стены
• защита фасада от прямого воздействия атмосферных факторов
• устранение мостов биения, ведущее к экономии энергии
• устранение поверхностного конденсата (наличие воздушной прослойки облегчает эвакуацию водяного потока из салона и способствует удалению возможной влаги)
• долговечность внешнего изоляционного материала, который остается абсолютно сухим
• легкий монтаж в вентилируемую стену вне зависимости от климатических условий
• техническое обслуживание и работы можно проводить на отдельной керамогранитной плитке
• создание технического рабочего пространства для размещения труб и воздуховодов

Вентиляция намного более эффективна, когда применяется ко всему фасаду и, по этой причине; воздушный зазор должен быть тщательно рассчитан для идеального впуска и выпуска.

Вентилируемые фасадные и настенные покрытия также предлагаются вместе с плиткой Duragres, которая представляет собой глазурованную стеклокерамическую плитку с полным корпусом и будет лучше работать со следующими дополнительными характеристиками:

• VC Shield — запатентованная технология, которая делает эти плитки самыми прочными в Индии
• Размер плитки 600×1200 мм (самый большой доступный размер)

Вентилируемый фасад, который в прошлом часто использовался из традиционных материалов, был обновлен и стал более легким для осмотра благодаря использованию новых материалов, таких как техническая керамика. Фасад состоит из нескольких частей, собранных «всухую» при монтаже без использования клея, с использованием механических анкерных и фиксирующих устройств.

Вентилируемые стены быстро монтируются и требуют минимального обслуживания. Поэтому они являются практичным и целесообразным решением для создания наружных покрытий зданий. Не ограничиваясь вышеперечисленным, вентилируемые фасады успешно применяются при перестройке различных зданий, таким образом восстанавливая и повышая комфортность проживания.

Вентилируемая стена с эстетической и архитектурной точки зрения также обеспечивает исключительную гибкость в использовании материалов, цветов и размеров, предоставляя профессионалам свободу самовыражения с точки зрения различных вариантов дизайна.

Щелкните здесь
, чтобы узнать больше / свяжитесь с производителем
