Технология монтажа вентилируемых фасадов: преимущества и особенности

Наружная отделка здания очень важный этап строительный работ, от качества которого зависит не только внешний вид здания, но и его последующие эксплуатационные характеристики. Стильный и современный фасад может преобразить любое здание, придать индивидуальный и неповторимый стиль постройке, а также защитит постройку от неблагоприятных внешних воздействий. Для отделки фасадов используется множество технологий и различные строительные материалы.

В последнее время стали популярны навесные вентилируемые фасады, которые сочетают безупречный вид и высокую функциональность при последующей эксплуатации. Немецкая технология монтажа вентилируемых фасадов создавалась специально для повышения теплосберегающих характеристик здания и, как следствие, экономии теплоресурсов.

Что представляет собой вентилируемый фасад?

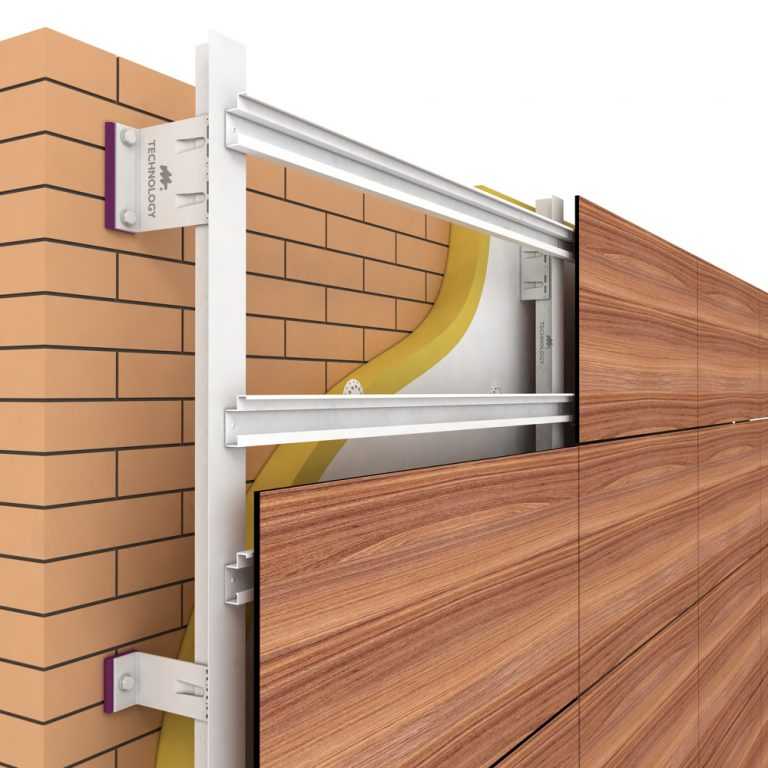

Навесной вентилируемый фасад – это сборная конструкция, главной особенностью которой является наличие небольшой воздушной полости внутри, благодаря ей происходит движение воздуха и не скапливается лишняя влага на несущей стене здания. Размер вентилируемой полости составляет от 10 до 60 мм. Монтаж вентилируемого фасада проводится в определенной последовательности и включает несколько элементов конструкции:

• несущий каркас и направляющие подсистемы из оцинкованного железа, алюминия или нержавеющей стали;
• утеплитель из минеральной ваты различной толщины;
• влагоустойчивая мембрана;
• крепежные элементы для частей фасада;
• облицовочная декоративная панель. В качестве облицовки используются различные строительные материалы – керамогранит, клинкерная плитка, HPL-панели, кассеты из АПК и др.

Преимущества навесных вентфасадов

Данный вид отделки сегодня применяется довольно часто, что обусловлено следующими достоинствами НВФ:

• Простота, легкость и быстрота монтажа;
• Большой выбор декоративных панелей;
• Небольшой вес всей конструкции, которая не оказывает серьезного влияния на несущие стены здания;
• Подходит для отделки зданий любого назначения и построенных из любых материалов;
• Монтаж можно проводить в любое время года;
• Простота последующего ухода;
• Длительный срок эксплуатации без потери эстетических свойств;
• Высокие показатели теплоизоляции и шумоизоляции;
• НВФ поддерживает оптимальную температуру внутри здания, что позволяет экономить на отоплении и кондиционировании воздуха;
• Высокая огнестойкость и пожарная безопасность;
• Эффективно скрывает мелкие дефекты несущих стен и т. д.

Особенности технологии установки навесных фасадов

Правильный монтаж – это основное условие прочности, надежности и долговечности НВФ. Он выполняется в несколько этапов:

1. Составление проектной документации для проведения наружной отделки здания НВФ. На основании технического задания от заказчика составляется эскизный проект и рабочая документация на производство фасадных работ, составляется график работ, производится расчет окончательной стоимости. Вся документация утверждается заказчиком;
2. Строительно-монтажные работы по установке НВФ. Технология монтажа вентилируемого фасада включает несколько этапов;

• Разметка стен с нанесением контрольных точек для крепления кронштейнов и направляющих профилей. Установка кронштейнов выполняется с шагом по вертикали от 600 до 1200 мм, по горизонтали – от 350 до 800 мм, расстояние от края стены не менее 100 мм. Крепятся кронштейны анкерными болтами;
• Изготовление и установка несущего каркаса, который может быть оцинкованным, алюминиевым или из нержавеющей стали;
• Монтаж и закрепление слоя утеплителя с защитной мембраной. При монтаже можно использовать как один, так и два слоя утеплителя. Теплоизоляционная мембрана укладывается внахлест (не 100 мм) и крепится с помощью дюбелей к несущей стене. Укладка плит утеплителя производится снизу-вверх, слева направо от угла здания;
• Монтаж оконных откосов и отливов. Для отделки используется оцинкованная окрашенная сталь;
• Монтаж внешних углов. На углы здания приходятся максимальные ветровые нагрузки, поэтому в угловых зона используется усиленный профиль и более частый шаг кронштейнов каркаса;
• Установка облицовочных панелей. Способ установки и вид крепежа выбирается исходя из типа облицовочных панелей.

Долговечность и другие отличные характеристики навесных вентилируемых фасадов зависят от строгого соблюдения технологии и правильности монтажа конструкции фасада. Установку навесных вентилируемых фасадов может выполнять организация, имеющая специальное разрешение на производство данного вида работ. Также следует учесть, что без разработки проекта, в котором подробно расписана как технология производства работ, так и выполнены расчеты несущих характеристик и эксплуатационных свойств, монтаж вентилируемого фасада производить нельзя. После проведения фасадных работ производится приемка фасада надзорными органами и заказчиком.

Компания «ANSO Group» специализируется на установке навесных вентилируемых фасадов с использованием различных облицовочных материалов. Мы производим комплекс фасадных работ «под ключ», начиная с разработки и утверждения проекта фасада, заканчивая выполнением качественного монтажа строительных конструкций и сдачей объекта в эксплуатацию.

Штат высококвалифицированных специалистов в области проектирования и производства монтажных работ позволяет нам выполнять фасадные работы в любом объеме в максимально короткие сроки с высочайшим уровнем качества. Подробную консультацию и информацию о НВФ можно получить у наших специалистов по телефонам, указанным на сайте.

ТЕХНОЛОГИЯ МОНТАЖА ВЕНТФАСАДОВ

Монтаж вентилируемых фасадов – это самый простой способ в кратчайшее время и с     минимальными затратами придать любому зданию совершенный внешний вид и при этом достичь высокого уровня тепловой защиты, что так важно для любой постройки, независимо от его функционального предназначения

Монтаж вентфасада включает в себя следующие этапы:

• Подготовка здания к утеплению, составление проекта;
• Разметка фасада;
• Монтаж кронштейнов, теплоизоляции и ветрозащиты;
• Монтаж вертикальных направляющих;
• Монтаж вентилируемого фасада (металлических кассет, керамогранитных плит, сайдинга).

Подготовка здания к утеплению

До начала работы по утеплению фасада и монтажа фасадных систем необходимо провести полное исследование фасада, на который будет монтироваться подконструкция.

Исследование должно включать такие работы как: замер и разметка здания, выявление типа и состояния несущих стен здания; проведение испытаний анкерного дюбеля, с помощью которого будет крепиться конструкция. Хорошо ли дюбель будет держаться в стене или стена слишком старая и конструкцию вентфасада не выдержит, это испытание определяет предельно допустимую нагрузку. На основании этих исследований разрабатывается проект по утеплению и монтажу вентфасада для данного здания.

Разметка фасада

Разметка фасада проводится с помощью лазера или теодолита, прицельных шнуров, рулетки и мерных реек. Горизонтальное расстояние между осями делают равным ширине облицовочного материала. Производить разметку фасада следует снизу вверх.

Установка кронштейнов

После подтверждения проекта, мы по уже подготовленным в нем расположениям элементов, сверлим отверстия в фасаде здания и устанавливаем кронштейны при помощи устойчивого к коррозии анкера.

Длина кронштейна зависит от толщины теплоизоляции и вида облицовочных панелей. Количество кронштейнов на квадратный метр фасада зависит от конкретного объекта и обязательно учитывает:

• предельную допустимую нагрузку;
• массу облицовочных панелей;
• ветровую нагрузку;

Длинна фасадной направляющей зависит от этажности объекта, а так же от числа, вида, и размера переходов на фасаде. Нельзя устанавливать кронштейны в предусмотренные по проекту здания деформационные швы.

Монтаж теплоизоляции и ветрозащиты

Для сверления отверстий используется сверло, соответствующее виду основания и диаметру анкерного фасадного дюбеля.

На саморез дюбеля одевается тарельчатая шайба; в монтажное отверстие кронштейна вставляется пластмассовый дюбель и теплоизолирующая прокладка, после чего вся сборка помещается в ранее просверленное отверстие и закрепляется.

Фасадный кронштейн состоит из двух частей — основной несущей части и ответной части, благодаря последней можно регулировать его длину.

Количество теплоизоляционных плит зависит от размеров отдельных стен. Каждая теплоизоляционная плита должна быть прикреплена к стене специальными тарельчатыми дюбелями.

При креплении пленки ветрозащиты следует учитывать следующие правила:

• Плёнка крепится с наружной стороны теплоизоляции при помощи тарельчатых дюбелей.
• Обязательная площадь нахлеста при соединении должна быть не менее 10 см.
• Лицевая сторона пленки должна быть обращена наружу фасада, внутренняя – плотно прикреплена к утеплителю.
• Стыки необходимо герметично соединить между собой и с прилегающими конструкциями и элементами при помощи соединительной и уплотнительной лент. Иначе препятствие проникновению водяного пара будет слабым, что может привести к увлажнению теплоизоляции и нежелательной конденсации влаги.

Монтаж направляющих на кронштейны

На фасадные кронштейны, установленные по разметке, монтируются направляющие — основа несущей конструкции.

Направляющая крепится к подвижной части специальными заклёпками или саморезами на расстоянии: от вертикальных граней – 10 мм, от горизонтальных граней – 15мм.

По окончанию монтажа фасадных направляющих подвижная часть фасадного кронштейна крепится к основной саморезами или заклёпками на расстоянии 25мм от конца несущей части кронштейна. .

Монтаж металлических кассет

Монтаж металлических кассет проходит в зависисмости от крепления кассет – это кассеты с замком и кассеты без замка. Начинается монтаж от стартовых планок, закреплённых саморезами или заклёпками на горизонтальном уровне. Монтаж ведётся снизу вверх, слева направо. Перед установкой кассеты на место крепления на замок клеят самоклеящуюся двухстороннюю ленту – это необходимо для более плотного соединения. Кассеты крепятся саморезами или заклёпками на вертикальные направляющие. Каждая последующая кассета устанавливается на предыдущую в замок. Кассеты должны быть плотно прикреплены к несущей подконструкции без перекосов, с положенными зазорами, а на их поверхности не должно быть повреждений, вмятин, царапин. Кассеты без замка крепятся саморезами или заклепками.

Монтаж керамогранитных плит

Монтаж керамогранита, так же как и кассет, ведут слева направо, снизу вверх. Начинают монтаж плит с установки стартовых кляммеров на направляющие, которые размещают по горизонтальной линии. На них кляммерами рядового крепления крепят керамогранитную плитку, соблюдая зазоры.

Монтаж сайдинга

Монтаж сайдинга производится так же на подконструкцию. Сайдинг друг с другом крепится специальным замком и саморезами. Крепление листов следует начинать с закрепления саморезом или заклёпкой на горизонтальном уровне 3-4 листов материала. Скрепить эти листы между собой, выровнять и продолжить монтаж. Обрезку листов проводить ножовкой по металлу, ножницами или ручной электропилой с твердосплавными зубьями. Места среза, сколов и повреждений защитного слоя — окрасить для предохранения сайдинга от кромочной коррозии.

Перейти в раздел «фасадные работы»

Что такое Фасадная облицовочная система? — Вентилируемые фасады

Что такое система облицовки фасада?

Эта фасадная система представляет собой систему облицовки, которая оставляет вентилируемую камеру между облицовкой и изоляцией, что устраняет проблемы теплового моста и конденсации. №

Обеспечивает выдающиеся тепловые характеристики и снижает влажность.

Таким образом, эта система считается наиболее эффективной с точки зрения изоляции здания и пользуется широким признанием среди архитекторов, девелоперов и строителей.

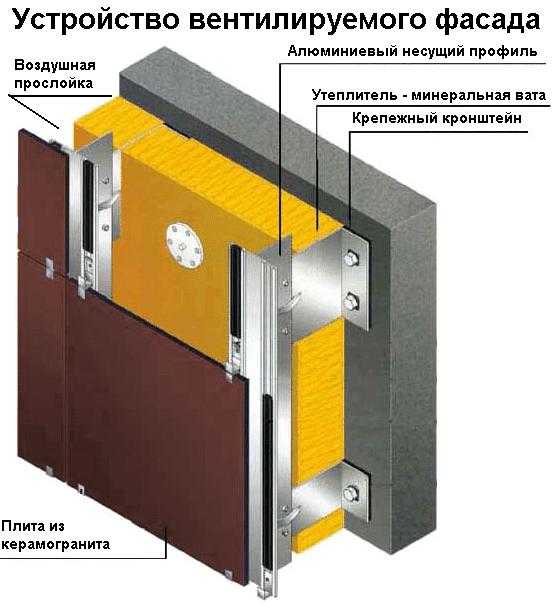

Система облицовки фасада состоит из:

• Теплоизоляция
• Алюминиевая рама
• Вентилируемые фасадные панели из различных материалов

Эффект стека: энергоэффективность

Система вентилируемого фасада создает воздушную камеру между изоляцией и облицовкой.

Нагрев воздуха в буферном пространстве по отношению к температуре окружающей среды приводит к так называемому дымовому эффекту, обеспечивающему непрерывную вентиляцию камеры.

Это обеспечивает постоянный отвод водяного пара как внутри, так и снаружи здания, сохраняя теплоизоляцию сухой и обеспечивая улучшенные эксплуатационные характеристики, а также значительную экономию энергопотребления.

Графически это видно на следующих фотографиях:

Теперь, когда вы знаете систему вентилируемого фасада и ее компоненты, мы собираемся представить некоторые преимущества установки ULMA облицовка фасадов зданий любого типа.

Наиболее существенными преимуществами вентилируемых фасадов являются улучшение энергоэффективности здания и значительная экономия финансовых средств благодаря вентилируемой камере.

Эта система не только обеспечивает экономию энергии, но и улучшает звуко- и теплоизоляцию, повышая комфорт внутри здания.

Помимо повышения комфорта пользователя, система отвечает основным санитарным требованиям в отношении гигиены, охраны здоровья и окружающей среды.

Эта система предотвращает попадание прямых излучений и непогоды на стены и конструкцию пола, защищая их от патологий, характерных для зданий, построенных с использованием традиционных систем.

Поскольку долговечность вашего фасада имеет ключевое значение, а фасадная облицовка ULMA изготавливается из панелей из инженерного камня , которые являются высококачественными, однородными и непористыми, что делает их высоко устойчив к течению времени.

За панелями из искусственного камня ULMA легко ухаживать, просто регулярно промывая их водой с мылом.

Это означает значительную экономию финансовых средств по сравнению с другими материалами.

Одним из основных преимуществ искусственного камня являются его эстетические возможности.

У нас есть широкий выбор стандартных цветов и отделок, таких как гладкая текстура, каменистая отделка и миниволна.

Тот факт, что инженерный камень очень пластичен, также позволяет создавать креативные персонализированные фасады практически с любой текстурой.

Конструктивная система, разработанная ULMA, увеличивает чистую площадь вашего проекта за счет отсутствия обшивки стен ограждения. Это также позволяет исправить любые дефекты плоскостности стен здания.

И в завершении приводим пошаговую инструкцию по монтажу вентилируемого фасада с указанием всех элементов. Вы увидите, что это система, которую можно быстро и легко собрать.

Пожалуйста, напишите нам, если вы думаете об установке фасадной системы для своей работы или проекта.

Вентилируемый фасад: архитектура и технология

В это время заботы об окружающей среде энергосбережение является одним из наиболее важных вопросов, о которых следует помнить при строительстве новых зданий или проектах реконструкции.

Роль внешних фасадов является ключом к снижению воздействия на окружающую среду, помогая уменьшают рассеивание тепла зимой и накопление тепла летом.

Возможность использования керамогранита плитки различных дизайнов, цветов и размеров предлагает выбор материалов с высокими эксплуатационными характеристиками и высочайшими эстетическими результатами.

Технические характеристики керамогранита, как известно, дают ответы на многие вопросы, касающиеся ухода, очистки и долговечности.

В дополнение к этому т Защита от мороза и жары, а также водопоглощение 0,5% помогают создать прочный и долговечный барьер от любых экстремальных погодных условий.

Дизайн и проектирование вентилируемого фасада для анкерной системы и выбора подходящего материала для покрытия фасада.

Архитекторы, инженеры и проектировщики должны будут изучить архитектурную концепцию или проект здания, необходимо будет создать технико-экономическое обоснование на основе национальных правил, а затем определить материал, который будет использоваться, и структурный план.

Когда все это будет готово, необходимо будет выполнить подробные окончательные чертежи планов.

Решения, которые необходимо принять в отношении:

• покрытие или наружная облицовка, такая как деревянные панели, каменная плитка, стекло, металлические панели, терракотовая плитка или плитка из керамогранита.
• система анкеровки: видимая и открытая анкеровка или скрытые анкеры с подрезкой
• изучение функциональных слоев: опорного слоя стены, изоляционного и вентиляционного слоев и, тем не менее, несущей конструкции. Обязательна оценка всех аспектов и реквизитов

Advantages

The ventilated facades, increasingly popular in the international architectural community , are the best solutions for corporate buildings, big commercial spaces such as airports and shopping centers, отели, музеи, и это лишь некоторые из них.

Использование вентилируемых фасадов имеет множество преимуществ:

• энергосбережение: сокращает потери энергии как в холодную, так и в жаркую погоду
• устранение мостиков холода: защищает внутреннюю часть от внешней температуры, предотвращая обмен температур между внутренней и внешней
• защита от влаги и экстремальных погодных условий
• звукоизоляция: уменьшает акустическое загрязнение, создавая звуковой барьер
• подходит как для нового строительства, так и для реконструкции

Керамогранит для вентилируемого фасада

Среди широкого спектра материалов, подходящих для этого типа проектов, керамогранит играет решающую роль в реализации вентилируемых фасадов.

Технические характеристики соответствуют эстетическим характеристикам фарфора , что может значительно улучшить внешний вид здания благодаря тысячам дизайнов, доступных на рынке , и возможности выбора из большого количества отделок и размеров.
