Системы водостоков могут быть установлены на зданиях любого типа. При выборе вида водосточных систем, а также способа ее монтажа во внимание принимаются архитектурные особенности здания, материал фасада, вид кровельного материала, особенности рельефа крыши и др. Монтаж водостоков может осуществляться в любое время года, в том числе и зимой.

Для того, чтобы определить примерную стоимость работ по монтажу водосточной системы, необходимо наличие проекта дома – плана фасадов и кровли. С целью определения окончательной стоимости монтажных работ, необходим выезд на объект нашего специалиста.

Инструкция по монтажу водостока

1. Места для установки кронштейнов отметить на нижней рейке обрешетки, согласно следующим правилам:

а) Если шаг стропил является стандартным – 800-1000 мм, то крепление кронштейнов производится на стропила через одну рейку обрешетки. На обрешетку между стропилами крепится один кронштейн.

б) Если шаг стропил не является стандартным, на стропила предварительно прибивается настил. Толщина доски должна составлять не менее 300 см от края. На этот настил устанавливаются кронштейны для водосточных желобов с таким расчетом, чтобы расстояние их друг от друга составляло 400-500 мм.

2. Кронштейны желобов водостоков нумеруются, начиная от середины желоба и продвигаясь к водосточной трубе. Общий уклон желоба должен составлять 2- 5 мм на 1 метр длины желоба. На каждом кронштейне отмечается место загиба.

3. Первый и последний кронштейны закрепляются, а затем отгибаются вниз. Между ними натягивается шнур, который в дальнейшем будет служить ориентиром. Остальные кронштейны водосточного желоба прикрепляются и отгибаются таким образом, чтобы каждый из них касался шнура.

4. Если необходимо уменьшить длину желоба, применяется ножовка по металлу. Для выпускной воронки на желобе отмечается и вырезается V -образное отверстие, ширина которого должна составлять 100 мм. От края желоба до выпускной трубы водослива рекомендуется оставлять 150 мм.

5. Передний край воронки заводится по внешний загиб желоба. Воронку необходимо плотно прижать к желобу и зафиксировать, для чего резной фланец воронки загибается на заднюю кромку желоба.

6. Желоб вставляется в кронштейны и закрепляется вниз. К обрешетке крепится карнизная планка таким образом, чтобы ее нижний край перекрывал край желоба.

7. В местах, где желоба соединяются между собой, а также с углами желоба, они вставляются друг в друга таким образом, чтобы нахлест составлял 25-30 мм. В местах стыка устанавливается соединитель желоба. Для того, чтобы зафиксировать соединитель желоба, его задний фланец зацепляется за внутренний край желоба, передняя часть соединителя подтягивается к желобу, а затем защелкивается замок.

8. Размер соединительной трубы водосточной системы определяется по месту, лишняя часть трубы отпиливается ножовкой. На трубе имеются два обжима, что позволяет использовать отрезки одной трубы в двух местах, где выполняются соединения.

9. Кронштейн трубы крепится к стене. Крепление водосточной трубы производится вверху, внизу и в местах стыка двух элементов. При монтаже водосточных систем применяются два вида кронштейнов, что дает возможность устанавливать водосток на поверхностях из любых материалов (дерево, кирпич, камень, сайдинг). Труба отрезается до необходимого размера, вставляется в кронштейны и крепится с помощью замков кронштейна. От сливного колена до отмостки расстояние должно составлять не более 300 мм.

1. org/ListItem»>Главная
2. Инструкции
3. Монтаж водосточных систем

Кровля из металлочерепицы, устройство, как сделать своими руками, инструкция

Чтобы крыша не подтекала, хранила тепло и долго радовала хозяев своим красивым видом, необходимо ее обустроить по всем правилам. При этом для каждого из кровельных материалов существуют свои тонкости и технологии монтажа. В данном материале мы подробно разберем — устройство кровли из металлочерепицы.

1. Теплая кровля – как устроена и почему так называется
2. Особенности холодной кровли
3. Важный элемент кровли – обрешетка
4. Элементы кровельной системы
5. Монтаж металлочерепицы
6. Завершающие элементы кровельной системы
7. Устройство вентиляционных и проходных элементов
8. Устройство элементов безопасности и их назначение
9. Водосточная система

Существует два принципиально различных подхода к утеплению крыши дома, это так называемая теплая кровля и холодная кровля. В зависимости от выбранного типа кровли будет несколько отличаться и ее устройство. Поэтому в начале рассмотрим особенности каждой из данных типов крыш, после чего приступим к тем элементам которые являются одинаковыми для данных типов кровель.

Теплая кровля – как устроена и почему так называется

Это кровля, у которой утеплены скаты крыши, поэтому на чердаке вполне комфортно и можно устраивать жилое помещение т. е. так называемую мансарду. А для этого нужно провести ряд операций, создав целую кровельную систему. Рассмотрим устройство данной крыши.

Предусматриваем защиту от воды

На изнанке металлочерепицы может образовываться конденсат. Чтобы он не капал на утеплитель и не промочил его, нужно проложить гидроизоляцию. Для этого хорошо подходят мембраны. Они лучше пленок тем, что проницаемы для пара. Поэтому влага нигде не скапливается, а спокойно уходит наружу. Такие супердиффузионные способности мембран, хорошо выполняют свои функции и место экономят (их кладут на утеплитель без всякого зазора).

Сначала изолируют ендову. Мембрану из рулона прокладывают по всей ее длине, начиная сверху. Стыки на ендове и примыканиях клеим строительной лентой той же марки, что и мембрана. По стропилам гидроизоляцию кладут от карниза до конька, раскатывая рулоны горизонтально. Стыки отдельных рулонов делают на стропилах, перехлест между ними – 15 см. Провисание мембран не допускается – они должны быть хорошо натянуты.

Утепляем крышу, а затем кладем пароизоляцию

Продолжаем стряпать «пирог кровли из металлочерепицы». Сразу за гидроизоляционной мембраной, с внутренней стороны, ложится утеплитель. Чаще всего для таких целей используют маты базальтовой ваты, но можно использовать и другие виды утеплителей.

Маты из базальтового волокна укладываются между стропилами крыши. Если положить надо не один слой, а несколько, то стыки между матами первого слоя перекрывают плитами второго. Иначе мостики холода могут дать о себе знать.

Защита утеплителя от проникновения влаги как изнутри так и снаружи.

Общее устройство теплой кровли из металлочерепицы.

Особенности холодной кровли

Главная особенность данной кровли заключается в том, что сами скаты не утепляются, утеплитель укладывается лишь на нижнюю часть чердака. Получается в доме тепло, а скаты проветриваются.

Защищаем утеплитель от влаги

Кроме упоминаемых выше мембран, холодная кровля из металлочерепицы допускает использование и водостойкой пленки. В отличии от мембран, пленки должны провисать между стропилами примерно на 20 мм, для стока конденсата. Как и для теплой кровли, гидроизоляцию нужно проложить горизонтально, от карниза до конька, с нахлестом 15 сантиметров.

Общее устройство холодной кровли из металлочерепицы.

Важный элемент кровли – обрешетка

Для создания обрешетки используют бруски сечением 50/50 мм и обрезную доску размером 32/100 и 50/100 мм. В низу ската кровли, вдоль карнизного свеса прибивается две доски 50/100. Затем поверх гидроизоляции набивается контробрешетка из брусков 50/50 мм. Бруски прибиваются вдоль стропил, от конька к низу. Поверх данной контробрешетки с определенным шагом, горизонтально крепят доски обрешетки. Шаг крепления данных досок будет зависеть от вида профиля металлочерепицы которой планируется покрыть крышу.

Обрешетка под конек

Самая верхняя часть крыши требует упрочнения. Для этого надо прибить по паре досок с каждой из сторон коньковой планки.

Торцы кровли

С торца кровли нужно прибить доски большие чем основная обрешетка, на высоту профиля металлочерепицы.

Обрешетка под ендову

Ендова — это внутренний стык двух скатов крыши. В местах прохождения ендовы обрешетку делают сплошной.

Элементы кровельной системы

Конструкция кровли из металлочерепицы предполагает крепление всех элементов кровельной системы к смонтированной обрешетке, далее рассмотрим все эти элементы.

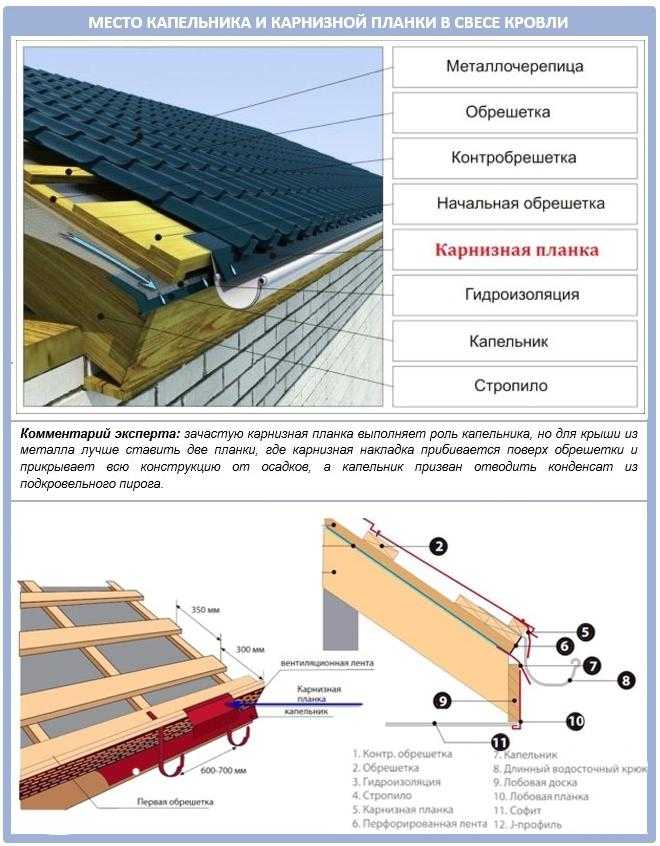

Карнизная планка, держатель для желоба и сам желоб

Вначале закрепляют специальные держатели желоба. Затем прикрепляют желоб для стока воды. И только после этого закрепляю карнизную планку. Ее приделывают к обрешетке саморезами так, чтобы край желоба не торчал из-под нее.

Ендовы кровли из металлочерепицы

В зависимости от формы крыши таких элементов может быть несколько. Ендову нижнюю крепят к обрешетке под кровлей, ендову верхнюю (декоративную планку) – над кровлей. При стыковке планок нижней ендовы делают нахлест не менее 10 — 15 см. Фото смотрите выше.

Примыкания

Эти узлы необходимы для плотного примыкания кровли с трубами и стенами. Как и ендовы, они состоят из верхних и нижних планок. Сделав фартук из нижних планок, под него подводят галстук, предназначенный отводить воду в ендову или к внешнему карнизу. Затем крепится кровельное покрытие и только поверх его монтируются планки примыкания верхние.

Монтаж металлочерепицы

Если лист металлочерепицы закрывает весь скат крыши, то монтаж ведется, начиная с конька. У первого листа проверяем расположение относительно торца и карниза (над которым он должен выступать сантиметров на 5). Далее монтируем металлочерепицу — хоть справа налево (с нахлестом следующих листов на предыдущие), хоть слева направо (с нахлестом предыдущих листов). Каждые 3 соединенных листа надо проверять относительно параллельности карнизу. Саморезы вкручивают в боковой нахлест (верхнюю точку). Нельзя допустить захватывания при этом обрешетки.

Теперь рассмотрим схему кровли из металлочерепицы, когда длина ската крыши больше, чем листы материала. Сначала состыковывают листы по их длине. А затем выравнивают первые 4 листа по торцу. Крепим каждый квадратный метр черепицы саморезами (с ЭПДМ прокладкой) в количестве 6 или 8 штук. Лист (нижнюю часть) крепим в изгиб волны там, где материал прилегает к обрешетке. Монтаж идет через волну, следующие ряды саморезов сдвигают в шахматном порядке.

Завершающие элементы кровельной системы

Торцевые планки

C торца крыши устанавливаются торцевые планки. Закрепляют их саморезами через 50 — 60 см. При этом нахлест между соседними планками должен составлять порядка 50 мм.

Коньковые планки

Эти элементы бывают плоской или закругленной формы. Последние дополнительно требуют прикрепления к своему торцу заглушки. Она бывает простой и конусной, крепится заклепками или саморезами. Перед установкой планок под конек кладем уплотнитель (универсальный или фигурный). Планки монтируются с помощью коньковых саморезов.

Устройство вентиляционных и проходных элементов

Перечисленные далее дополнительные узлы кровли из металлочерепицы нужны для удобства монтажа воздуховодов, антенн и прочих элементов.

Вентиляционный выход

Вентиляционные выходы нужны в каждом пролете стропил, иначе хорошего воздухообмена не будет. Но при наличии под самой крышей неутепленного «холодного треугольника» хватит и одного выхода на каждые 60 квадратных метров крыши. В металлочерепице делают отверстие, а затем крепят элемент саморезами к краям этого отверстия. Если в комплекте выхода нет силиконового герметика, то его наносят дополнительно.

Канализационный выход

Канализационный выход соединяют со стояком. Для этого используется гофрированная труба. На крыше для монтажа проходного элемента вырезают кусок металлочерепицы. После монтажа гидроизоляции, герметика и уплотнителя выход канализации вставляют в проходной элемент (который крепят к металлочерепице саморезами).

Выход для антенн и электрических кабелей

Для герметизации мест стыковки антенн, кабелей и дымоходов типа «сэндвич» с кровельным покрытием используют специальные так называемые антенные выходы. Резиновую верхушку антенного выхода срезают и делают на 20% меньше диаметра проходящей трубы и натягиваю на трубу. Основанию антенного выхода придают форму профиля металлочерепицы и промазав его силиконовым герметиком, прикручивают саморезами к металлочерепице.

На фото (слева направо): 1. Выход вентиляции; 2. Выход канализации и вытяжки; 3. Антенный выход.

Водосточная система

Грамотное устройство крыши под металлочерепицу обязательно предполагает надежную систему водостока. Состоит она из различных элементов.

Водосточный желоб

Для одной водосточной трубы по правилам положено 10 метров желоба, не более. На этом желобе выпиливается отверстие V-образной формы и шириной 10 сантиметров – туда будет вставляться выпускная воронка. Ее необходимо закреплять в 15 сантиметрах от края желоба.

Держатели для желоба

Их надо ставить до того, как смонтированы карнизы крыши и металлочерепица. Устанавливают держатели через каждые 0,4 – 0,5 метра. Их надо разметить, чтобы получился уклон до 5 миллиметров на метр, а потом согнуть полосогибом. Либо можно изогнуть уже закрепленные держатели, разметив их с помощью натянутого шнура.

Заглушки для желоба

Ставят эти элементы с обоих торцов желоба, плотно забивая их внутрь киянкой.

Выпускная воронка

Ее передний край подводят под внешний отогнутый край желоба. Фиксируем воронку резным фланцем, пригнув его к задней кромке водосточного желоба.

Соединители

Когда надо скрепить между собой желоба или их углы, обязательно делается перехлест от 2,5 до 3 сантиметров. Для этого используют специальные детали – соединители. Они имеют резиновые прокладки и замок, состоящий из заднего фланца и язычка спереди. С помощью этого замка желоба легко соединить – хоть в ряд, хоть под углом.

Паук

Эта деталь ставится в воронку водосточной трубы, не пуская туда мусор и осенние листья. Хотя бы один раз в году паука надо чистить, иначе он перестанет выполнять свои функции.

Труба для соединения и ее колено

Для перехода от воронки к водосточной трубе используют два колена и соединительная труба. Их отпиливают на месте, определив необходимый размер.

Водосточная труба и ее держатели

Держатели выпускаются двух видов. Эти элементы универсальны – подходят для всех поверхностей и всех материалов. К стене данные элементы крепят через метр. Кроме того, требуются крепления на трубных стыках. При монтаже от заготовки трубы отрезаются куски необходимой длины, которые вставляют в держатели, крепко защелкнув замками. В нижней части водосточной трубы, отступив от отмостки 30 сантиметров, закрепляют колено для слива воды.

Тройник водосточной трубы

Нужен тогда, когда для двух воронок имеется один слив. Снизу тройник обжимают. Сбоку раструб этого элемента достаточно широк, что весьма удобно. Это позволяет менять угол входа боковой трубы.

Воронка для сбора воды

Если кровля фальцевая или относится к одному из сложных видов, то желоб меняют на воронку. Эту воронку просто вставляют в трубу, закрепленную на карнизе хомутом. Его делают из металлической полоски, а соединяют саморезом.

Ограничитель для предупреждения перелива

Он нужен там, где вода стекает постоянно, а иногда и в больших количествах (под ендовой, к примеру). Ставят его на угол желоба или на желоб.

Вот, пожалуй, и перечислены все основные элементы, которые предусматривает технология устройства кровли из металлочерепицы. И если их все правильно установить, то выйдет крепкая, красивая и непромокаемая крыша.
