Технология устройства отмостки из тротуарной плитки: Отмостка из тротуарной плитки и брусчатки – как сделать отмостку из плитки вокруг дома своими руками + фото-видео

Устройство отмостки из тротуарной плитки около дома

Водонепроницаемое покрытие из бетона по периметру здания давно доказало свою эффективность при защите фундамента. Вариант с брусчаткой получил распространение недавно, и за короткий срок у него появились как поклонники, так и противники. Поэтому стоит подробнее рассмотреть особенности использования этой конструкции, целесообразность и способы ее обустройства.

Содержание

• 1 Оправдано ли устройство мощеной отмостки вокруг дома из тротуарной плитки
• 2 Типы водонепроницаемого покрытия по периметру здания
  • 2.1 Мягкий способ
  • 2.2 Жесткий способ
• 3 Технология устройства отмостки из тротуарной плитки
  • 3.1 Земляные работы
  • 3.2 Подсыпка
• 4 Бетонирование и укладка своими руками тротуарной плитки на бетонную отмостку
  • 4.1 Укладка брусчатки

Оправдано ли устройство мощеной отмостки вокруг дома из тротуарной плитки

При поверхностном рассмотрении разницы между покрытием из бетона и брусчаткой практически нет. Грамотно уложенные плиты с правильным уклоном отводят более 95% атмосферных осадков, но такое положение касается только дождевой воды. Несколько иначе складывается ситуация при нестабильной погоде в зимний сезон, когда в силу вступают следующие процессы:

• Подтаивание снега вблизи цоколя в дневное время способствует проникновению влаги не только в грунт, но и в слой подсыпки. Поэтому устройство отмостки из тротуарной плитки должны быть досконально продуманы.
• Насыщенная влагой почва после заморозков резко увеличивает свои пучинистые свойства, что может негативно сказаться на целостности мощеной поверхности.
• Если даже вода замерзнет только на поверхности, то это, как минимум, приведет к порче брусчатки.

Чтобы водонепроницательная конструкция эффективно работала, она должна быть выполнена в виде цельного гидробарьера. При этом важно не только гидроизолировать фундамент, но и защитить от влаги верхний слой подсыпки. Реализовать это можно при помощи гидрофобного слоя непосредственно под плитами или обеспечить хорошую гигроскопичность самой подсыпки. Оба способа достойны внимания и потому будут рассмотрены ниже.

Типы водонепроницаемого покрытия по периметру здания

На практике устройство отмостки вокруг дома из тротуарной плитки делается либо способом обычной кладки с устройством гидробарьерного слоя, либо на основание из бетона. Соответственно и методы называются соответственно – мягкий и жесткий.

Мягкий способ

Основная особенность этой конструкции заключается в том, что в проведении бетонных работ нет необходимости. Единственное требование: послойная подсыпка должна выполняться строго по технологии с трамбовкой каждого слоя в отдельности. Обычно «пирог» выглядит следующим образом:

• Уплотненный грунт.
• Гравий.
• Песок.
• Гидробарьер.
• Геомембрана.
• Гравий.
• Геотекстиль.
• Песок.
• Брусчатка.

Упрощенная схема мягкой отмостки представлена на рисунке. Главная задача – обеспечение максимальной гигроскопичности материала.

Жесткий способ

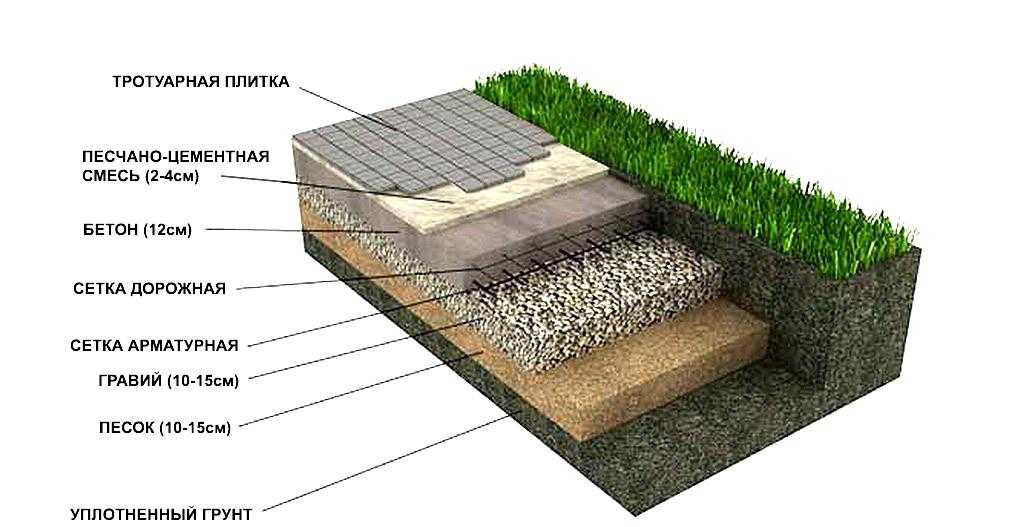

Метод укладки брусчатки на основание из бетона также с успехом используется в строительстве. Традиционно выполнение работ осуществляется в два этапа:

1. Заливка бетона с армированием.
2. Укладка плит.

Сложность метода состоит в том, что каждый цикл нужно выполнять за один заход по всему периметру постройки.

Технология устройства отмостки из тротуарной плитки

Важно определиться, на каком этапе осуществить водонепроницательную конструкцию по периметру здания. Здесь все зависит от типа подложки. После обустройства фундамента около здания скапливается глинистый грунт, который затрудняет отделку стен и доставку материалов.

С другой стороны, устройство отмостки из тротуарной плитки целиком вокруг дома чревато ее повреждением от падающих стройматериалов или смесей. Если обработать прилегающую ленту до уровня подсыпки, то проведение работ существенно облегчается.

При выборе жесткого метода единственной проблемой будет точное определение нулевой отметки. Обычно отмосточное покрытие сразу стараются вывести на один уровень с плоскостью двора, который остается неопределенным вплоть до завершения строительства. Рациональным решением будет организация бетонной подготовки сразу после удаления опалубки с фундамента, после чего необходимый уровень выводится слоем бетона.

С мягкой отмосткой все обстоит проще. Насыпать гравий можно в любой момент и любым слоем, не переживая о точности выхода в уровень. Однако потребуется сделать сплошную гидроизоляцию, уложив под гравий простую полиэтиленовую пленку с предварительной подсыпкой снизу и сверху песком слоем 30 мм.

Земляные работы

Глубина снятия грунта около цоколя здания определяется по желаемому уровню итогового покрытия. Обычно это 150-200 мм. Отдельно стоит поговорить о ширине полосы, она должна быть больше ширины отмосточного покрытия на 200 мм. Сама ширина зависит от глубины залегания опоры:

• Минимальная ширина отмостки должна быть не менее 800 мм, потому что перемещаться по ней будет некомфортно. Это соответствует глубине залегания цоколя 1000 мм.
• На каждые 200 мм увеличения глубины залегания основания отмосточную поверхность следует расширять на 50 мм.

Выемка грунта начинается с самой нижней точки. Работа делается так, чтобы дно рва находилось на 200-250 мм ниже планируемого уровня финишного покрытия при устройстве отмостки из тротуарной плитки по мягкой технологии, а по жесткой – на 150-200 мм.

Важно! Если предполагается утепление, то нужно снять дополнительно 70 мм грунта. При выполнении работ по мягкому методу по внешнему контуру котлована выкапывают канаву для дренажа глубиной 150-200 мм.

Подсыпка

Под оба типа отмосточной поверхности применяют крупный песок фракции 0,6-1,5 мм и гравий 20-25 мм. В первую очередь засыпают гравий. Им выравнивают ров до линии, которая ниже финишного уровня на 150 мм. Дальнейшие действия по организации насыпи для каждого способа укладки различны:

• Для жесткой отмостки из бетона устанавливают опалубку на 100-120 мм уже фактической ширины котлована. Широкую часть рва засыпают смесью из песка и гравия до такого уровня, чтобы итоговая толщина бетона была не менее 70 мм.
• Для мягкой отмосточной плоскости слой гравия планируют в сторону цоколя, обеспечивая тем самым уклон в соотношении 15:1. Последующие слои материала засыпают и трамбуют с соблюдением этой пропорции. Далее насыпают песок 20 мм и м его. На этот слой укладывается гидробарьер шириной до середины дренажной канавы, другой край фиксируют к цоколю.

После организации гидробарьера следует сформировать подсыпку под саму брусчатку. Для предотвращения ее заиливания на границе слоев укладывают геотекстиль, на гидробарьер – геомембрана. В дальнейшем выполняется послойная засыпка – гравий 100 мм, затем песок до достижения линии, чуть ниже уровня толщины плиты.

Бетонирование и укладка своими руками тротуарной плитки на бетонную отмостку

Для того, чтобы внешняя плоскость торца была ровной, стенки рва укрепляют доской. Также важно отделить слой бетона от основания при помощи вспененной ленты из полиэтилена.

Как уже упоминалось, процесс может быть разбит на один или два этапа. Качественная укладка тротуарной плитки на бетонную отмостку подразумевает вначале заливку без армирования слоем 400 мм. Проходная нагрузка возможна после недельной выдержки бетона. Опалубку не стоит снимать до окончания второго этапа.

Для завершающего цикла используют бетон классом не ниже В25. Переед заливкой на подбетонку укладывают армирующую сетку 100х100 из проволоки сечением более 3,5 мм. Заливается бетон до уровня финишного покрытия минус толщина плит. Рекомендуется оставить еще 25 мм для корректирующей стяжки из цементно-песчаной смеси.

Укладка брусчатки

После организации корректирующей стяжки поверхность должна быть выведена чуть ниже чистового уровня – около 6-7 мм. После ее высыхания на поверхность наносится гидрофобный раствор при помощи гребенки. После этого камни укладывают и выравнивают правилом.

Для облегчения работы мастера советуют уложить стартовый ряд. Его аккуратно выравнивают и придавливают на половину гребенки, после чего укладывают остальные блоки. Если сразу установить бордюрные камни с внешней стороны, то делать это будет проще.

При выполнении работ по мягкой отмосточной поверхности камни можно укладывать сразу же на верхний слой подсыпки. К кладке на основу из бетона лучше приступать после определения уровня дворового покрытия.


Отмостка из тротуарной плитки: как сделать своими руками

Оглавление:
Отмостка из тротуарной плитки: чем она лучше стандартной цементной
Устройство отмостки из тротуарной плитки: что понадобится
Отмостка тротуарной плиткой своими руками: последовательность и тонкости работ

Основной задачей, которая возлагается на отмостку дома, является защита фундамента от влаги. Отсюда и основное требование к ее устройству – это герметичность и неспособность данного элемента пропускать воду в грунт вокруг строения. Мало того, еще одним немаловажным для современного человека требованием к этому элементу строения является его привлекательный внешний вид – стандартный серый бетон нас уже не устраивает. Сочетание этих двух требований привело к появлению такой технологии изготовления отмостки, как ее устройство из тротуарной плитки. Об этом и пойдет разговор в статье, в которой вместе с сайтом stroisovety.org мы разберемся с вопросом, как делается отмостка из тротуарной плитки своими руками?

Отмостка из тротуарной плитки фото

Отмостка из тротуарной плитки: чем она лучше стандартной цементной

Начнем с того, что сразу определимся с одним единственным существенным недостатком отмостки данного вида, который, в общем-то, и недостатком назвать довольно сложно – такая отмостка обойдется в несколько раз дороже стандартной, изготовленной из смеси песка и цемента. Но, выбирая такой подход к изготовлению данного элемента защиты строения, вы сразу приобретаете массу преимуществ, среди которых явно выделяются и надежность, и долговечность, и высокий эстетический вид. В общем, если перечислять по пунктам все преимущества, которыми обладает отмостка дома тротуарной плиткой, то можно составить из них внушительный список.

1. Качественная гидроизоляция фундамента вместе с его теплоизоляцией. Обеспечиваются они слоеной конструкцией отмостки – череда слоев из глины, песка и щебня способствуют этому как нельзя лучше.
2. Длительный срок службы, который в значительной мере превосходит время эксплуатации цементно-песчаной отмостки. В отличие от нее, данный вид защиты фундамента не трескается со временем и на протяжении всего срока службы не изменяет свой первоначальный внешний вид.
3. Раз уж затронули вопрос внешнего вида такой отмостки, то следует отметить тот факт, что выбирая тротуарную плитку на свой вкус и цвет, этому элементу дома можно придать любой, даже самый экзотический внешний вид.
4. Опять же, в отличие от цементно-песчаной отмостки, для изготовления подобной защиты строения из тротуарной плитки не понадобится никакой специальной техники – все достаточно просто и вполне доступно для самостоятельного изготовления.
5. При наличии под отмосткой водоотводящих ливневых коммуникаций, ее достаточно просто будет разобрать в случае необходимости ремонта и собрать назад, не оставив при этом и следа былого ремонта.

   Отмостка дома тротуарной плиткой фото

В принципе, этот список можно продолжить и дальше, но необходимости в этом нет, так как и этих преимуществ вполне достаточно для того, чтобы избрать именно такой подход к изготовлению отмостки для дома.

Устройство отмостки из тротуарной плитки: что понадобится

Заведомо высокая стоимость отмостки из тротуарной плитки обусловлена не только технологией укладки, за осуществление которой мастера берут немало денег, но и обилием необходимых строительных материалов, которые и составляют основную стоимость этой отмостки. Для ее изготовления понадобится следующее.

1. Бордюры и тротуарная плитка.
2. Рулонная гидроизоляционная – это либо готовый гидробарьер, либо плотная целлофановая пленка. Именно на нее возлагается основная роль защитника фундамента от воды.
3. Глина, с помощью которой создается так называемый гидрозамок. А он, вместе с гидробарьером, обеспечивает стопроцентную защиту фундамента от дождевых и талых вод.
4. Песок – с его помощью выравнивают плоскость для непосредственной укладки тротуарной плитки и создают дренаж для отвода воды, проникшей между отдельными плитками в грунт.
5. Щебень. У него назначение одно – дренаж, отводящий талую и дождевую воду из-под плитки. Таким образом он обеспечивает постоянно сухое основание под плиткой.
6. Геотекстиль – это защита дренажа от быстрого заиливания мелким мусором.
7. Небольшое количество цемента для скрепления песчаного основания и закрепления стыков между тротуарной плиткой.

   Правильная отмостка из тротуарной плитки фото

Если будет делаться полноценная система водоотведения или дренаж фундамента, то понадобятся все элементы этих систем. Мало того, для наружного отвода воды с крыши нужно будет установить желоба – водостоки, изготовленные из того же материала, что и тротуарная плитка.

Отмостка тротуарной плиткой своими руками: последовательность и тонкости работ

Как правило, укладка тротуарной плитки на отмостку своими руками не занимает много времени – если говорить о частном доме примерно стандартной площади, то на все понадобится не более недели. Причем самое интересное, что большая часть этого времени уйдет на трамбовку и проливку грунта водой. В целом же, если рассматривать изготовление отмостки из тротуарной плитки от начала и до конца, то этот процесс можно представить в виде следующей последовательности работ.

1. Для начала определяемся с шириной отмостки и делаем соответствующую разметку с помощью колышков и нитей. Стандартно ширина отмостки имеет размер 400-600мм, но если этот элемент защиты будет использоваться еще и в качестве тротуара, то его размер лучше увеличить до 800-1000мм.
2. Дальше согласно разметке снимаем грунт на глубину 300мм – если на дне полученного углубления наблюдается глина, то на этом можно остановиться. Если там земля или какой-либо другой материал, то копаем глубже и доводим углубление до 500мм.
3. Теперь создаем уклон глиняного гидрозамка. В случае если глина отсутствует в приямке, то она насыпается туда слоем 200мм и тщательно утрамбовывается с помощью трамбовки и воды. Здесь важен небольшой уклон от фундамента – сформировав его в процессе трамбовки глины, вы обеспечите отвод дождевой и талой воды от строения.
4. Сверху глины укладывается гидроизоляция из плотной полиэтиленовой пленки – на сегодняшний день это наиболее дешевый материал такого типа. Пленка укладывается внахлест на фундамент выше верхнего края будущей отмостки – второй конец загибать вверх не нужно. Вода должна свободно уходить по пленке в грунт. По-хорошему, пленку нужно приклеить к фундаменту с помощью специального герметика. Таким способом вы избавитесь от единственного элемента ненадежности отмостки – это стык между ней и фундаментом.

   Отмостка тротуарной плиткой своими руками фото

5. Дальше правильная отмостка из тротуарной плитки предусматривает изготовление слоеного пирога из песка и щебня. Прямиком на гидроизолирующую пленку насыпается сначала слой песка толщиной 50-100мм (для уплотнения его проливают водой и хорошенько трамбуют), потом поверх песка наносят слой щебня толщиной 100мм. Как и песок, его утрамбовывают, но делают это без воды. Также на этом этапе работ устанавливаются бордюры – в принципе, с них можно даже начать. Они устанавливаются и выравниваются с помощью стандартного цементно-песчаного раствора – после их установки, возможно, придется подождать пару-тройку часов, пока раствор немного затвердеет, и только тогда можно будет приступать к отсыпке слоеного пирога.
6. Сверху щебня укладывается геотекстильный материал. Как и говорилось выше, он необходим только для того, чтобы дренаж из песка и щебня не заиливался на протяжении длительного времени. Полотно укладывается в виде корыта с нахлестом на фундамент и бордюр – здесь все достаточно просто.
7. Теперь снова песок, но на этот раз это уже финишный слой, непосредственно на который будет производиться укладка тротуарной плитки. Именно поэтому данный слой песка должен быть не только качественно утрамбован, но и выровнен с учетом небольшого наклона от фундамента. Слой песка в этом случае может варьироваться от 70 до 100мм, а уклон должен находиться в пределах 3-6°. Чтобы все было четко в заданной плоскости, можно даже установить маяки, которые впоследствии уберутся, а на их место засыплется песок.

   Как уложить тротуарную плитку на отмостку фото

На завершающем этапе работ производится укладка плитки. Как уложить тротуарную плитку на отмостку? По большому счету, это не очень сложно – отдельные плитки укладываются на песок и выравниваются с помощью резиновой киянки. Это технический вопрос, с которым должен разобраться каждый лично – дело в том, что здесь все зависит от опыта проведения подобных работ, но в целом все очень просто.

А вообще последним, заключительным этапом работ, без которого отмостка из тротуарной плитки не может считаться завершенной, является заделка швов – она может выполняться двумя способами. Они либо просыпаются сухим цементом, либо песком с семенами газонной травы – в последнем случае вы получаете, так называемый «зеленый шов» из естественного природного материала. За подобной отмосткой придется тщательно ухаживать, поэтому от такого подхода к делу лучше отказаться.

Автор статьи Александр Куликов

Какие достижения в технологии укладки дорожного покрытия?

Как совершенствовались технологии мощения с годами?

Государственные департаменты транспорта и рост количества коммерческих и потребительских автомобилей за последние 20-30 лет вызвали изменения в дорожно-строительной отрасли. Спрос смещается в сторону экологически чистых, более плавных поездок и дорог, которые служат дольше. Производители дорожных покрытий, подрядчики и инженеры обратились к инновационным технологиям укладки, чтобы найти более эффективные и экономичные способы удовлетворения этих требований.

РИСУНОК 2-1 Динамика количества миль, пройденных транспортными средствами за год с 1960 по 2000 год, с указанием поездок по сельским и городским участкам системы автомобильных дорог. Источник: FHWA 2001b.

1. Как технологии меняют способ укладки тротуарной плитки.

Большая часть автомагистралей приходится на 3,0 мили в сельской местности. На сельские дороги приходится лишь 30 процентов дорожного движения страны. Большая часть движения приходится на городские районы, что приводит к более значительному износу городских дорог и мостов из-за заторов.

Строительство и техническое обслуживание дорог и мостов, как правило, является обязанностью государственных и местных органов власти.

Из 4,1 миллиона миль дорог в США почти 97 процентов находятся под юрисдикцией штатов и местных органов власти.

В 1984 году Совет по транспортным исследованиям опубликовал стратегическое исследование, в котором говорилось, что Америка столкнулась с инфраструктурным кризисом. Исследование указало на необходимость того, чтобы государственные транспортные агентства значительно улучшили методы строительства, обслуживания и эксплуатации автомагистралей.

Стратегическое исследование в области транспорта (отчет STRS) заложило основу для изменений в рецептурах смесей для дорожного покрытия и инновационных технологий укладки, которые изменили индустрию дорожного покрытия за три-четыре десятилетия.

Смеси для дорожного покрытия и изменения технологии укладки

За последние два десятилетия индустрия дорожного покрытия превратилась из производителя простого ванильного дорожного покрытия в производителя экологически чистого, высокотехнологичного материала для дорожного покрытия, адаптируемого к различным климат, транспортная нагрузка и конечное использование.

Изменения в асфальтобетонных покрытиях

• Асфальтовая промышленность перешла от традиционных составов смесей к ориентированным на эксплуатационные характеристики, более прочным составам вяжущих смесей Superpave, которые будут выдерживать транспортные нагрузки и погодные нагрузки при современном использовании дорог.

• Изменения в составе асфальтобетонных смесей привели к появлению нового поколения лабораторного и полевого оборудования для испытаний смесей, а также новых полномасштабных установок для ускоренных испытаний дорожного покрытия. Полученный массив данных используется каждый день для принятия решений по составу дорожной смеси и улучшения характеристик асфальта в долгосрочной перспективе.

• Инновационное новое оборудование и исследования, переработка регенерированного асфальтового покрытия и других промышленных материалов или отходов в дорожное покрытие получили широкое распространение в асфальтобетонной промышленности, принося пользу окружающей среде и снижая затраты.

• Инфракрасное и электронное укладочное покрытие улучшило качество и укладку асфальтобетонной смеси.

• Асфальтоукладчики новой конструкции обеспечивают более быструю, безопасную и универсальную укладку.

Изменения в бетонном покрытии

• Значительные достижения в производстве бетонных покрытий в области добавок, которые позволили разработать ряд высокоэффективных бетонов.

• Более эффективные методы дозирования и оборудование позволяют лучше использовать материалы для производства бетонных смесей более высокого качества и позволяют автоматически корректировать бетонные смеси.

• Интеллектуальное оборудование, включающее GPS-трекеры и датчики IoT. Бетонная конструкция позволяет проводить профилактическое обслуживание и может улучшить производственные циклы.

2. Технологии оборудования для укладки дорожного покрытия

Технологии укладки помогают формировать будущее индустрии укладки: от телематики, систем мониторинга процессов, технологии трехмерного управления укладкой до термокартирования и интеллектуального уплотнения, которые помогают выполнять работу быстрее, эффективнее и безопаснее.

Что это такое и почему/как они используются

1. Тепловое картографирование и визуализация

Тепловое картографирование отслеживает температуру поверхности асфальта с помощью инфракрасной камеры и глобальной навигационной спутниковой системы.

Просматривая температуру в режиме реального времени, подрядчики могут использовать устройства технологии укладки, чтобы выявлять отклонения и принимать меры для управления процессом доставки асфальтоукладчика с завода, точно настраивая свою работу для более равномерной температуры укладки.

Тепловидение использует инфракрасную планку, установленную непосредственно на задней части асфальтоукладчика, и использует инфракрасные датчики для контроля температуры дорожного покрытия.

Датчики предоставляют информацию о температуре в режиме реального времени, а система сохраняет данные для будущего анализа.

Мониторинг температуры укладки в режиме реального времени дает подрядчикам возможность решать проблемы термической сегрегации путем изменения методов укладки или внесения необходимых корректировок в оборудование.

2. Интеллектуальное уплотнение

Источник: https://theconstructor.org/wp-content/uploads/2020/04/intelligent-compaction.jpg

Интеллектуальное уплотнение относится к уплотнению дорожных материалов с помощью вибрационных катков, оснащенных интегрированная система измерения, бортовая компьютерная система отчетности, картографирование на основе глобальной системы позиционирования и дополнительный контроль обратной связи.

Эта технология укладки снижает затраты и улучшает долгосрочные характеристики дорожного покрытия.

Систему можно заказать на заводе или позже установить на катки.

Интеллектуальное уплотнение предоставляет информацию о количестве проходов, жесткости и температуре.

Эти технологии, включающие системы измерения, позиционирования и анализа, определяют интеллектуальные системы уплотнения.

• Измерение. Технология контроля уплотнения позволяет оператору отслеживать условия на рабочей площадке, влияющие на качество и эффективность работы, в режиме реального времени.
• Документ . Технология позиционирования глобальной навигационной спутниковой системы позволяет операторам, руководителям объектов и инженерам записывать и визуализировать качество и единообразие работы на всем объекте.
• Анализ. Собранные данные анализируются и используются для документирования или для выявления скрытой эффективности.

3. Системы колебательной вибрации

Системы колебательной вибрации сочетают стандартную вибрацию переднего вальца с колебанием заднего вальца.

Вибрационные и колебательные системы предлагают широкий спектр применений от крупных проектов скоростных автомагистралей до небольших, но критически важных городских работ.

В переднем вальце используется вертикальная вибрация, которая обеспечивает варианты амплитуды и частоты для более толстых подъемов и сложных составов смеси.

Система колебаний на заднем барабане эффективно работает на тонких подъемниках и вблизи чувствительных конструкций, таких как здания, настилы мостов и над подземными коммуникациями, такими как оптоволокно, электрические, водопроводные и газовые линии.

4. Машины для укладки врезных форм

Укладчики со вставными скользящими формами экономично укладывают крупногабаритные бетонные покрытия, например, высокопрочные автомагистрали или взлетно-посадочные полосы для самолетов.

Современные бетоноукладчики могут точно укладывать бетон шириной от 6 футов 6 дюймов до 40 футов и толщиной до 18 дюймов или более по запросу заказчика.

Эти асфальтоукладчики обеспечивают интуитивно понятное управление и высокую точность укладки. Wirtgen создала первый асфальтоукладчик с максимальной рабочей шириной 40 футов. Это позволяет оператору быстро адаптироваться к изменяющимся условиям рабочей площадки.

Это узкая машина с гусеницей, позволяющей укладывать асфальт близко к препятствиям.

5. Машины для укладки тротуарной плитки

Укладчики тротуарной плитки используются для изготовления бетонных дорожных форм, таких как защитные бетонные стены, бордюры, овраги для отвода воды, желоба или узкие дорожки.

Бетоноукладчики со скользящими формами со смещением транспортируют бетон к опалубке со смещением по загрузочному конвейеру.

Офсетная форма может быть установлена ​​с левой или с правой стороны машины.

Офсетные формы постоянно производятся с армированием или без него. Особенности включают в себя высококачественную систему управления машиной, практичную систему рулевого управления и привода, а также укладку бетона без струн.

6. Машины для отверждения текстуры

Машины для отверждения текстуры повышают эффективность любого проекта, в котором требуется текстурирование поверхности бетона и нанесение отвердителя, поскольку одно устройство выполняет текстурирование, отверждение, полирольный или астротурф из мешковины.

Рамы этих машин регулируются по ширине от 12 футов до 56 футов. Центральная станция оператора и блок питания обеспечивают управление гидравликой из одного места.

Электрогидравлическое управление передним и задним ходом, а также контроль уклона контролируются той же струной, что и асфальтоукладчик. Этот элемент управления обеспечивает простоту эксплуатации и точность при текстурировании и отверждении плиты.

7. Разбрасыватели россыпи

Двухгусеничная конструкция современного разбрасывателя оснащена ленточным разбрасывателем, который проходит через гусеницы и доставляет бетон непосредственно к разбрасывающему шнеку.

Рассыпной разбрасыватель оснащен одним конвейером и двумя контурами привода шнека для укладки и контурами вибратора для укладки.

Существует система управления, обеспечивающая универсальность как асфальтоукладчика со скользящими формами, так и укладчика/разбрасывателя, которая быстро и эффективно взаимодействует со струнной линией или технологией трехмерной системы управления машиной.

8. Бетоноукладчики со скользящими формами

Строительство со скользящими формами — это метод, при котором бетон заливается в непрерывно движущуюся форму.

Бетон укладывается перед бетоноукладчиком со скользящими формами или подается с помощью ленточного конвейера или бокового питателя.

Благодаря встроенным электрическим или гидравлическим вибраторам возможно равномерное уплотнение бетона.

Бетонная плита формируется с помощью входных переменных в контрольную направляющую по заданной толщине и ширине при движении бетоноукладчика.

Кроме того, параллельно направлению движения асфальтоукладчика можно установить устройство для установки дюбелей.

С помощью качающейся балки поверхность выравнивается в направлении движения асфальтоукладчика. Машина может получить высококачественную бетонную поверхность с помощью шлифовального движения, которое создает небольшой бетонный валик в передней части балки.

9. Бесструнные бетонные покрытия

При строительстве бетонных покрытий обычно используются физические направляющие системы, такие как струнные линии, для бетоноукладчиков со скользящими формами. Однако некоторые недостатки использования струнной системы могут повредить готовую поверхность дорожного покрытия.

Бесконтактная система наведения связывает поверхность мощения с 3D-ГИС.

Система управления направляет движения асфальтоукладчика во время строительства.

Технология укладки без струн устраняет распространенные проблемы с гладкостью дорожного покрытия, такие как хордовые эффекты, эффекты провисания и случайные эффекты обследования, а также эффективность укладки.

Преимущества этих технологий по сравнению со старыми методами

• Тепловидение

Укладка при неправильной температуре приводит к ухудшению качества укладки, что может повлиять на безопасность и долговечность дороги. Новейшая технология тепловидения позволяет подрядчикам по укладке дорожного покрытия строить более безопасные и долговечные дороги, способные адекватно выдерживать транспортные нагрузки и интенсивность движения.

• Интеллектуальное уплотнение

Традиционно уплотнение было неточной наукой. Оператор задает рисунок ролика на ранней стадии проекта и проверяется измерениями плотности на месте. В обязанности оператора катка входит подсчет проходов и отслеживание пусков и остановок, что представляет риск возникновения несоответствий из-за человеческой ошибки.

• Интеллектуальная технология уплотнения дорожного покрытия помогает оператору понять факторы рабочей площадки, влияющие на качество и равномерность уплотнения. Интуиция и догадки исключаются, поскольку операторы используют данные в режиме реального времени. Системы контроля уплотнения, установленные на оборудовании, анализируют и делают выводы, когда уплотнение соответствует спецификации, обеспечивая полный охват и эффективную и равномерную работу.

• Осцилляторная вибрационная система

Осцилляция дает важные преимущества при уплотнении по сравнению с традиционными методами. Обычные методы вибрации включают несбалансированные грузы, которые обеспечивают движение барабана вверх и вниз, направляя силы вниз.

Передаваемая вибрация может привести к повреждению наземных конструкций, старых зданий, подземных коммуникаций или неблагоприятно повлиять на расположенное рядом компьютерное оборудование.

Осцилляция работает за счет использования возбудителей для перемещения барабана вперед и назад, что сводит к минимуму передаваемую вибрацию. Используя осцилляцию, подрядчики могут добиться хорошей продольной ровности, не рискуя волнистостью поверхности, даже когда машина работает на высоких рабочих скоростях.

• Машины для отверждения текстуры

Установки для отверждения текстуры обеспечивают подрядчикам превосходную точность управления как в прямом, так и в обратном направлении, даже на более высоких скоростях, необходимых для обеспечения однородных результатов отверждения и тонирования, при этом значительно ускоряя процесс тонирования и отверждения.

• Разбрасыватели

Современные разбрасыватели, оснащенные технологией автоматического управления, быстро и равномерно контролируют количество бетона, заливаемого в бетоноукладчик со скользящими формами.

• Бетоноукладчики со скользящими формами

Скользящие формы сводят к минимуму дефекты поверхности дорожного покрытия, поскольку:

• Бетон оседает быстрее, чем традиционные формы покрытия.
• Использование ручного труда сведено к минимуму, что приводит к экономии средств.
• Процесс укладки быстрее
• Можно укладывать большие поверхности

• Трехмерные бесструнные системы управления

Основными преимуществами бесструнной технологии укладки являются удобство, уменьшение неровностей на дорожном покрытии и отсутствие разрывов нитей, что замедляет строительство.

Струны убраны, что снижает затраты, повышает маневренность рабочей площадки и делает ее более безопасной для рабочих. 3D-управление бесструнной укладочной машиной может сократить общее время на выполнение проекта укладки.

Асфальт является одним из наиболее важных компонентов дорожного строительства.

Технологии укладки дорожного покрытия, которые собирают данные, помогают инженерам и производителям понять влияние изменений в рецептуре смеси для дорожного покрытия, причины разрушения дорожного покрытия и то, как дорожное покрытие ведет себя в различных условиях.

Исследования производителей с различными добавками к материалам для дорожного покрытия, переработкой и процессами смешивания привели к созданию улучшенных смесей для дорожного покрытия, которые улучшают характеристики и долговечность дорожного покрытия и больше подходят для использования на дорогах и автомагистралях.

Технология оборудования изменила укладку дорожного покрытия, чтобы сократить продолжительность проекта, время работы оборудования, расход топлива, рабочее время и многое другое. Все это обеспечивает более продуктивную, эффективную и безопасную рабочую площадку.

Технология является неотъемлемой частью бетонного покрытия

Миллиметр GPS поднимает планку.

23 апреля 2019 г.

Jeff Winke

Компания Topcon Positioning Systems предлагает возможность укладки в 3D с помощью своей системы асфальтоукладчика Millimeter GPS. Согласно Topcon, этот продукт является первым в мире устройством для управления асфальтоукладчиком с точностью до миллиметра на основе GPS.

Системы позиционирования Topcon

Красота, на которую стоит обратить внимание подрядчику по бетонным работам, — это гладкая однородная поверхность свежеуложенного бетона. Для них Бетонно-серый — это цвет выбора в упаковке из 64 мелков, и нет ничего лучше, чем оставить прочную, качественную бетонную работу с мощеным покрытием для других.

С течением времени выявляются любые дефекты изготовления, проникновение воды или износ от использования. Изменение цвета, образование накипи, растрескивание, растрескивание или скручивание иногда происходит из-за плохой партии готовой смеси, неадекватной процедуры отверждения, осадки грунтового основания или неправильного приклеивания финишного слоя. Бетонные поверхности, как правило, очень долговечны, но, как и все остальное, они не будут служить вечно — старение и износ поверхности из-за истирания при использовании будут иметь эффект.

Укладка бетона довольно сложна, и для достижения качественных и долговечных результатов требуются навыки, правильное оборудование и передовые технологии. По своей сути тротуар — это напольное покрытие … покрытие с твердым покрытием, по которому ездят или ходят. Одним из основных преимуществ бетонных покрытий является то, что они, как правило, прочнее и долговечнее, чем другие типы поверхностей. Они также могут иметь канавки, чтобы обеспечить прочную противоскользящую поверхность. Заметным недостатком является то, что обычно их создание требует больше времени. Таким образом, бетонные подрядчики обратились к технологиям для повышения эффективности производства и улучшения результатов.

По данным Американской ассоциации бетонных покрытий, роль технологий была значительной для роста и развития бетонных покрытий: «С 1892 года, когда в Америке было уложено самое первое бетонное покрытие, технология бетонных покрытий менялась, постоянно развивалась. для удовлетворения текущих и будущих потребностей».

В результате более чем векового совершенствования машины и методы эволюционировали. Сегодня технологии улучшили производительность и качество результатов.

«Мы видим прогрессивных подрядчиков… первопроходцев, которые сегодня осваивают технологии, а остальные понимают, что им придется следовать за ними или смириться с тем, что они неконкурентоспособны», — говорит Брайан Лингобардо, системный менеджер отдела трехмерного дорожного строительства, Topcon Positioning Systems, Ливермор, Калифорния. «У нас есть технология, позволяющая подрядчикам укладывать асфальт с точностью до миллиметра, что поразительно».

Асфальтоукладчики со скользящими формами стали незаменимыми при укладке бетона благодаря их эффективности в высокоавтоматизированном производстве бетонных дорожных покрытий, взлетно-посадочных полос и других крупных площадок. Многоцелевые машины на гусеничном ходу являются мастерами-монстрами в производстве бесчисленного множества литых профилей на месте. Контроль их производительности для обеспечения желаемых результатов — вот где вмешиваются разработчики систем управления машинами.

Topcon Positioning Systems предлагает возможность трехмерного укладки дорожного покрытия с помощью своей системы асфальтоукладчика Millimeter GPS. Согласно Topcon, этот продукт является первым в мире устройством для управления асфальтоукладчиком с точностью до миллиметра на основе GPS. Система использует спутниковое позиционирование вместе с зонным лазерным ориентиром. На асфальтоукладчике установлен блок управления, предназначенный для независимого управления гидравликой. На цветном графическом экране отображается положение машины на рабочем месте и датчики, используемые для управления левой и правой стороной чаши, а также текущая высота и уклон.

Система имеет лазерные приемники зоны позиционирования управления машиной со встроенной GPS-антенной, установленные на задней части асфальтоукладчика. Другие компоненты асфальтоукладчика включают в себя приемник GNSS управления машиной и датчики уклона для управления передней частью или «тягой» асфальтоукладчика.

Система GPS-укладчика Topcon Millimeter оснащена лазером, который передает уникальный сигнал и работает аналогично стандартному вращающемуся лазеру. В отличие от стандартного ротационного лазера, который работает только в плоской плоскости, Topcon LZ-T5 передает сигнал Lazer Zone, который создает область измерения высотой 33 фута (10 м). Таким образом, расположенный в любом месте в зоне Lazer, датчик управления машиной системы асфальтоукладчика Millimeter GPS предназначен для вычисления точной вертикальной информации. Нет необходимости в подвижной мачте, технология предназначена для автоматического определения высоты. Даже если перепад высот составляет 10 метров (33 фута), при использовании этой технологии нет необходимости изменять положение прибора или приемников. Для объектов со значительными высотами или большими площадями можно подключить до четырех передатчиков LZ-T5 Lazer Zone, чтобы охватить большую площадь и перепад высот более 130 футов.

«Поскольку у нас нет канатов, нам нравится эффективность, обеспечиваемая системой асфальтоукладчика Millimeter GPS, — говорит Кевин Геринг, владелец/оператор Gehring Construction & Ready Mix Co., Колумбус, Небраска. — Нам не нужно ждать и платить геодезистам, которые будут назначены по расписанию, и забивать ступицы в землю. И мы больше не ждем и не платим сотрудникам за установку каната ».

Геринг считает, что он также добился лучшего выравнивания укладки и улучшения управляемости благодаря тому, что он может использовать фактические данные о радиусе для горизонтальных и вертикальных кривых вместо коротких участков линии касательной.

Соглашаясь с выводами Геринга, Скотт Мерчисон, PE, LEED AP и главный инженер RC Construction, Гринвуд, штат Миссисипи, заявляет: «Нам нравится простота и гибкость, которые предоставляет нам система, поскольку мы больше не женаты на Мы потратили все время и усилия, чтобы установить асфальтоукладчик со скользящими опалубками. Недавно мы проложили новую взлетно-посадочную полосу на Объединенной базе Эндрюс в графстве Принс-Джордж, штат Мэриленд, для Air Force One. Взлетно-посадочная полоса длиной 3000 футов и шириной 250 футов две пересекающиеся рулежные дорожки имели указанный допуск при тестировании профилографом 7 дюймов на милю. С нашей системой Topcon мы достигли невероятного рейтинга гладкости профилографа — менее 1 дюйма на милю. Мы очень счастливы».

Система асфальтоукладчика Topcon Millimeter GPS помогает повысить точность укладки как по расходу материала, так и по укладке бетона.

«Наши результаты оказались намного лучше, чем ожидалось, — говорит Джейкоб Хедрик, менеджер по укладке и 3D-мощению, GLF Construction Corp., Майами, Флорида.

«Точность GPS-системы Topcon Millimeter феноменальна. Мы достигаем конечного уровня асфальта с точностью до одной сотой, и если учесть, что кусок заполнителя может быть больше этого… это довольно впечатляюще».0007

Хедрик также называет сбережения и окупаемость своих инвестиций в технологии в качестве преимуществ: «С нашим первым проектом мы сэкономили достаточно, чтобы покрыть стоимость системы Topcon. системы, если бы мы хотели их».

Безусловно, технология становится неотъемлемой частью стремления бетоноукладчиков к гладкой, однородной поверхности свежеуложенного бетона, к которой они все стремятся.

По данным Федерального управления автомобильных дорог (FHA), «сегодняшние пользователи автомагистралей ожидают качественного путешествия по безопасным и ухоженным дорогам с минимально возможной задержкой». У FHA есть несколько текущих программ, которые призваны обеспечить «развертывание и внедрение инновационных технологий, которые могут повысить безопасность и производительность транспортной системы, на дорогах страны».

Очевидно, можно было бы ожидать, что технологии, применяемые компаниями, занимающимися укладкой бетонных покрытий, соответствуют заявленной миссии FHA и вносят непосредственный вклад в обеспечение высокого качества поездок, на которое рассчитывают пользователи автомагистралей.

Изд. Примечание: Джефф Винке — писатель по бизнесу и строительству из Милуоки, штат Висконсин. С ним можно связаться по адресу [email protected].

Miller Formless отмечает 50-летие приобретения бетоноукладчика

Miller Formless Celebrates 50th Anniversary as Global Concrete Slipform Paver Provider

Concrete Paving Market Looks Strong for 2020

Cold Weather Concreting — Tips for Smaller Projects

Concrete Conventions & Tradeshows For 2023

Бетонирование в холодную погоду.

Факторы и соображения, которые должны учитывать подрядчики по бетонированию при укладке бетона в холодную погоду

Как защитить бетон во время заливки в холодную погоду

Бетонирование в холодную погоду требует от подрядчиков поддержания минимальной температуры бетона для обеспечения надлежащего набора прочности и отверждения.

CFA продвигает рабочие места в индустрии бетонных конструкций, вот как

Ассоциация бетонных фундаментов завершила национальную кампанию по содействию развитию рабочей силы и возможностям карьерного роста в индустрии бетонных конструкций.

Электрический ультрабагги e2500

Электрический ультрабагги Toro с прочной конструкцией готов перевозить до 16 футов3 или 2500 фунтов. материала, что делает его готовым к работе даже с самыми сложными погрузочно-разгрузочными работами.

Внутреннее отверждение с использованием легкого заполнителя для получения высококачественного бетона

Преимущества бетона внутреннего отверждения и их преимущества для подрядчиков. Давайте посмотрим на процесс внутреннего отверждения и объясним детали, лежащие в основе его способности максимизировать потенциал бетона.

Новое бетонное решение для сдерживания ливневых вод компании Northwestern

В сотрудничестве с National Precast и Superior Concrete была создана корпорация Environmental Containment Corp. для запуска комплексного решения по сдерживанию ливневых стоков, доступного на северо-западе США

Почему полировка подвесных бетонных плит с большей вероятностью разочарует клиентов Спецификации бетона основаны на опыте работы с плитами на одном уровне, поэтому подрядчики должны помочь владельцам проектов понять, как могут отличаться результаты при полировке подвесных плит

Как правильно обращаться с бетонным раствором

Правила, регулирующие утилизацию бетонного раствора, образующегося во время полировки, резки и шлифовки, могут быть туманными, если не следовать набору инструкций.

ACI начинает поиск следующего исполнительного вице-президента

Американский институт бетона опубликовал спецификации должности и должностные инструкции для следующего исполнительного вице-президента организации.
