Технология укладки тротуарной плитки гост снип: СП 82.13330.2016 Благоустройство территорий. Актуализированная редакция СНиП III-10-75 (с Изменениями N 1, 2), СП (Свод правил) от 16 декабря 2016 года №82.13330.2016

Укладка тротуарной плитки снип — Ремонт пола в доме — Каталог статей

Укладка тротуарной плитки  должна происходит согласно строительным правилам и нормам, прописанным в СНиП и общепринятым государственным стандартам согласно ГОСТ.

При укладке тротуарной плитки необходимо руководствоваться технологиями и инструкциями на основании следующих правил:

• ГОСТ 17608-91;
• СНиП Ш-8-76;
• СНиП Ш-10-75;
• инструкции ВСН-50-79/ВСН-26-76;
• ТУ 400-1-190-79.

На основании госстандартов для проведения работ оформляются документы:

• схема создания укладки;
• смета;
• технологическая карта;
• общий подсчет трудозатрат и использования механической техники.

Подготовительный этап работ включает в себя следующее:

• геодезическая разбивка основания под тротуарную плитку;
• разметка земельного участка;
• проверка тротуарной плитки на соответствие стандартам;
• доставка материала и необходимой техники на строительную площадку.

Начальный этап укладки тротуарной плитки подразумевает создание стяжки, которая включает в себя:

• первый слой должен быть песчаным;
• основание производится на выбор из песка, цементно-песчаной смеси, бетона или щебня;

Далее последовательность работ должна быть следующей:

• установка бортовых камней по периметру;
• насыпание подстилающего песчаного слоя;
• создания основания;
• укладка тротуарной плитки на основание;
• заполнение межплиточных швов.

Регламентирующий документы прописывают следующие стандарты:

• тротуарная плитка  размером до 600 мм укладывается вручную;
• возможные места провисания дополнительно поддерживаются маяками;
• между плитами до 600 мм должны соблюдаться зазоры 5-8 мм;
• заполнение швов производится цементно-песчаной смесью, изготовленный из расчета 3 части песка и 1 часть цемента;
• для работы с плиткой используются деревянные подручные инструменты.

Укладка тротуарной плитки в зимний период: правила и запреты

Разметка земляного полотна, насыпание подстилающего слоя и подготовка основания под плитку должно быть проведено до наступления минусовой температуре. Затем объект может законсервироваться до нужного срока.

При укладке плитки зимой необходим подогрев основания. Заделка швов также производится подогретой цементно-песчаной смесью.

Внимание: запрещается

Согласно ГОСТу и СниПу недопустимо проведение работ при температуре -15°С и во время снегопада.

Тротуарную плитку в Москве вы можете приобрести в салоне «Прага». Мы специализируемся на продаже этого материала, поэтому у нас вы сможете найти самые разнообразные виды, формы, цветовые оттенки и размеры изделий.

1.1. Правила настоящей главы должны соблюдаться при производстве и приемке работ по благоустройству территории, включая подготовку их к застройке, работы с растительным грунтом, устройство внутриквартальных проездов, тротуаров, пешеходных дорожек, площадок, оград, открытых плоскостных спортивных сооружений, оборудование мест отдыха и озеленение.

Правила распространяются на работы по благоустройству территорий и участков размещения объектов жилищно-гражданского, культурно-бытового и промышленно-производственного назначения.

1.2. Работы по благоустройству территорий должны выполняться в соответствии с рабочими чертежами при соблюдении технологических требований, предусмотренных правилами настоящей главы и проектами производства работ.

1.3. Работы по подготовке территория следует начинать с разметки мест сбора и обвалования растительного грунта, а также мест пересадки растений, которые будут использованы для озеленения территории.

1.4. Устройство различных типов покрытий внутриквартальных проездов, тротуаров и площадок допускается на любых устойчивых подстилающих грунтах, несущая способность которых изменяется под воздействием природных факторов не более, чем на 20%.

1.5. В качестве подстилающих грунтов допускается использовать дренирующие и недренирующие песчаные, супесчаные и глинистые

Правила укладки тротуарной плитки

Благоустройство территорий, мощение пешеходных дорожек, тротуаров, мест парковки автомобилей и т. д. придаёт законченный вид застройке, повышает комфортабельность проживания, помогает сохранить окружающую среду и улучшает экологическую ситуацию, так как предотвращает эрозию почвы, не допускает образования пыли.

В отличие от сплошного асфальтового и бетонного покрытия, мощение тротуарной плиткой, выпускаемой заводом «СтройКамень», экологически безвредно, поскольку не выделяет опасных для здоровья людей веществ и хорошо дренирует атмосферные осадки.

Разнообразные по цвету элементы мощения предназначены для устройства покрытий тротуаров, пешеходных дорожек во внутриквартальных проездах и на магистралях, а также для мощения дорог, автомобильных стоянок, площадей и т.д.

Устройство мощения с применением этих изделий осуществляется традиционным способом, с соблюдением требований, действующих на территории стран бывшего СССР строительных норм СНиП III-10-75 «Благоустройство территорий. Правила производства и приемы работ».

Строительные коды Национальной ассоциации по строительству из вибропрессованных бетонных элементов — ТЕК 11-2, ТЕК 11-4, рекомендуют следующие конструктивные и технологические решения по укладке тротуарной плитки.

Укладка тротуарной плитки — 9 простых этапов

Этап 1. Планирование

Нарисуйте планировку участка, который будет вымощен. Измерьте участок, нанесите размеры на план. Если вы планируете комплексное благоустройство с монтажом водоотводных систем, системы полива и устройство газонов с заготовкой растительной земли, произведите эти работы заранее. Обратную засыпку канав после прокладки коммуникаций под участком мощения осуществляйте строительным песком с послойным трамбованием и поливкой водой во избежание просадки основания в дальнейшем.

При работе по укладке тротуарной плитки вам потребуется следующие инструменты и расходные материалы:

• Перчатки
• Строительный шнур
• Тачка
• Рулетка
• Несколько реек 50&50&300 мм
• Веник
• Одна доска 25&150&2400 мм
• Киянка резиновая
• Колышки
• Отвертка
• Стандартный плотницкий уровень
• Садовые грабли
• Виброплита
• Лопата
• Болгарка с алмазными дисками для сухой резки камней

Этап 2. Подготовка

Разметьте с помощью колышков и шнура участок укладки плитки, согласно разработанному ранее плану. Если есть коммуникации, то убедитесь, что глубина их залегания достаточна для безопасного проведения работ и должна быть ниже общей глубины выемки грунта.

Этап 3. Выемка грунта

После разметки участка укладки вы можете приступить к выемке грунта. Используя данную таблицу, вы сможете определить глубину выемки грунта на участке укладки тротуарной плитки.

Что представляет собой СНиП укладке тротуарной плитки

За последние годы, большую любовь заполучила тротуарная плитка, как отличное средство модного обустройства своего дома и вымащивания двора. Существует масса различных способов и вариантов укладки тротуарной плитки, но главным остается СНиП укладке тротуарной плитки, описывающий подготовительные работы, схемы, варианты и специфику контроля над всем процессом.

Внимание! Прежде чем приступить к работе, необходимо провести и оценить все этапы будущего процесса, далее нужно составить технологическую карту и калькуляцию на все этапы работы и стоимости, определить способы и схемы укладки, а также тип тротуарной плитки.

Предварительный этап перед укладкой :

• составления схем и карты работы
• далее необходимо составить калькуляцию и всю смету
• потом начать планировку, по которой оценить земляной покров, размер участка и количество зоны уборки
• просчитать необходимое количество всех материалов и объемов, инструментов согласно снипа
• проверить качество материалов будущего покрытия по соответствию всех норм и стандартов качества, ГОСТа

Технология укладки тротуарной плитки в СНиП прописана более чем подробно

Технология укладки тротуарной плитки – пошаговая инструкция для новичков

Тротуарная плитка во дворе частного дома или на даче выполняет две функции – эстетическую и утилитарную. Залогом качественной реализации и той и другой, является правильная укладка тротуарной плитки.

Многие доверяют это профессионалам, уповая на то, что они знают свое дело. А так ли это? Всегда ли наемный рабочий выполнит монтаж лучше, чем сам хозяин?

Главное знать, как укладывать тротуарную плитку своими руками.

Хорошим подспорьем станет пошаговая инструкция, в которой помимо очередности работ, будут раскрыты все нюансы этого довольно простого и увлекательного процесса. Где результат проявляется с первой положенной плиткой.

Подготовка к укладке тротуарной плитки

министр природных ресурсов Омской области.

Оставить отзыв

Укладываем по всей Московской области:

• Апрелевка
• Балашиха
• Бронницы
• Видное
• Волоколамск
• Воскресенск
• Высоковск
• Дедовск
• Дзержинский
• Дмитров
• Долгопрудный
• Домодедово
• Дрезна
• Егорьевск
• Железнодорожный
• Жуковский
• Зеленоград
• Ивантеевка
• Истра
• Кашира
• Климовск
• Клин
• Коломна
• Королев
• Котельники
• Красноармейск
• Красногорск
• Краснозаводск
• Краснознаменск
• Куровское
• Ликино-Дулево
• Лобня
• Лосино-Петровский

• Луховицы
• Лыткарино
• Люберцы
• Можайск
• Москва
• Мытищи
• Наро-Фоминск
• Ногинск
• Одинцово
• Орехово-Зуево
• Павловский Посад
• Подольск
• Пушкино
• Раменское
• Реутов
• Сергиев Посад
• Серпухов
• Солнечногорск
• Ступино
• Сходня
• Фрязино
• Химки
• Хотьково
• Черноголовка
• Чехов
• Шатура
• Щёлково
• Щербинка
• Электрогорск
• Электросталь
• Электроугли
• Юбилейный
• Яхрома

Укладка тротуарной плитки в Москве и Московской области

Хотите жить красиво – обустраивайте территорию.

Хотите сделать это профессионально – приходите к нам!

Уклон при укладке тротуарной плитки и брусчатки & как выложить дорожку на склоне?

Важной характеристикой ландшафта, прилегающего к жилому дому, является рельеф. Именно он определяет расположение беседки, летнего домика, искусственного водоема, цветника, сада или детской площадки.

Все это будет «связано» между собой садовыми дорожками, выложенными тротуарной плиткой. Возникает вопрос: что делать, если есть уклон при укладке тротуарной плитки? Разберемся в статье.

Классификация уклонов рельефа

Технология укладки плитки на склоне имеет некоторые особенности. Чтобы определиться с ними, представим классификацию неровностей местности:

• участок ровный – уклон до 3°;
• малый уклон – от 3° до 8°;
• средний – от 8° до 20°;
• крутой – свыше 20°.

Первые два типа рельефа предусматривают проведение работ по обустройству территории плиткой стандартными методами; последующие – требуют особых подходов.

Источники: pragaplitka.ru, snip-info.ru, www.stroykamen.ru, trotuaplitka.ru, moydomik.net, trotuarkarf.ru, trotuar.biz

СНИП и ГОСТ на укладку тротуарной плитки

28.11.2017

В ГОСТ 1760891 подробно описано, как правильно укладывать тротуарную плитку. Следовать этому нормативному документу необходимо неукоснительно.

Все работы по укладке рассматриваемого стройматериала можно разделить на несколько основных этапов. Все начинается с подготовительных мероприятий. На этом этапе необходимо подготовить нужную документацию: калькуляции, схемы выполнения работ, рабочие листы и т.п.

Сборные тротуары

При укладке сборных тротуаров нужно следовать следующим нормативным документам: СНиП Ш 10 75 и Ш 8 76, ТУ 400-1-190-79, а также ГОСТ 1760891 и ВСН 5079/2676.

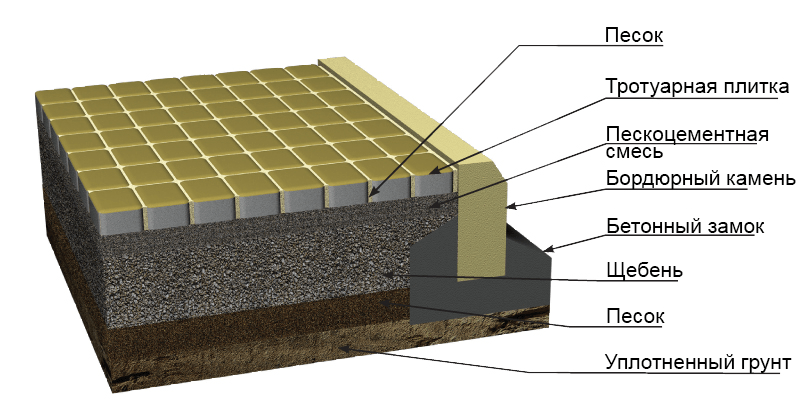

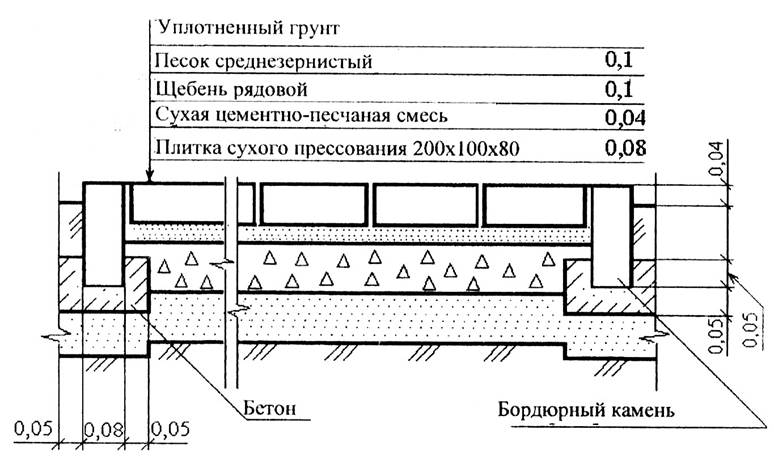

Сборные тротуары состоят из следующих обязательных элементов:

Слой песка (подложка).

Основание (бетон, цемент, щебень).

Покрытие из плит.

Прежде чем приступить к укладке тротуара, нужно выполнить планировку земельного участка, геодезическую разбивку, подготовить участок, доставив в рабочую зону все необходимые материалы, оборудование и инструмент.

Последовательность работ по укладке плит

• Выкапывание грунтовых ящиков под бортовой камень.
• Монтаж бортового камня по периметру зоны.
• Укладка подложки.
• Укладка основания.
• Укладка плит.
• Заполнение межплиточных швов.

В государственном стандарте указано, что бортовой камень нужно монтировать при укладке покрытия на дорогу при его соприкосновении с дорожной полосой. Ручной монтаж бортового камня осуществляется с применением специальных захватов.

Песок завозят на участок, выравнивают, утрамбовывают, после чего наносят на него песчано-цементную смесь.

В СНиПе указано, что при размерах сторон до 6 метров допускается укладывать плитку вручную. Плитки укладываются параллельными рядами. Перед укладкой на основание наносят линии разграничения, забивают колья и натягивают веревку.

Ребра плит выравнивают по веревке и устанавливают маяки в местах потенциального провисания шнура. Ширина швов – от пяти до восьми миллиметров. Швы заполняют раствором цемента, после чего уложенные плиты трамбуют.

Особенности укладки плитки зимой

Лучше работы выполнять до морозов, особенно подготавливать землю. Зимой можно уложить плиты на бетон. Для этого подготовленный слой ЦБС подогревают и хорошенько укладывают. Нельзя проводить работы при температуре ниже пятнадцати градусов мороза, а также, если на улице сильно валит снег.

назад к списку

Технология укладки брусчатки: просто о сложном

Шаг №1. Выбор тротуарной плитки: цвет, форма, материал и класс прочности

Шаг №2. Планировка и разметка участка

Шаг №3. Выемка грунта и подготовка основания

Важно!

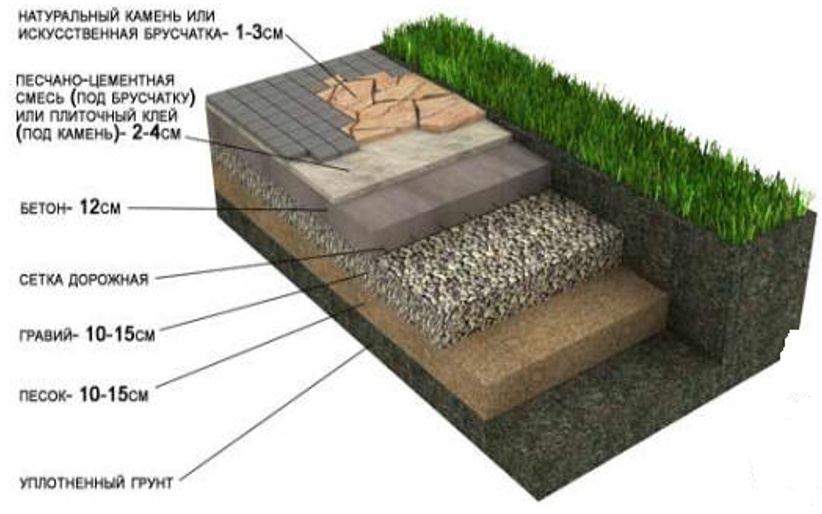

Бытует мнение, при укладке плитки лучше сделать основание бетонным, что называется, с запасом прочности. Этого делать не стоит — бетонная подошва будет мешать отведению воды. Она будет скапливаться под плиткой — летом это будет приводить к появлению плесени и мха, а зимой — к образованию льда под покрытием. При перепадах температур плитка будет разрушаться и может прийти в негодности за несколько лет.

Какой материал используется для основания?

Шаг №4. Определение толщины основания. Укладка геотекстиля

Важно!

В песке, который применяется в процессе формирования основания, не должно быть глины. Она будет препятствовать отводу воды, что, в свою очередь, негативно повлияет на прочность и долговечность конструкции.

Шаг №5. Начало укладки, корректировка швов при помощи шнура

Для того чтобы плитка не «уходила», а

Правила укладки тротуарной плитки

Благоустройство территорий, мощение пешеходных дорожек, тротуаров, мест парковки автомобилей и т. д. придаёт законченный вид застройке, повышает комфортабельность проживания, помогает сохранить окружающую среду и улучшает экологическую ситуацию, так как предотвращает эрозию почвы, не допускает образования пыли.

В отличие от сплошного асфальтового и бетонного покрытия, мощение тротуарной плиткой, выпускаемой заводом «СтройКамень», экологически безвредно, поскольку не выделяет опасных для здоровья людей веществ и хорошо дренирует атмосферные осадки.

Разнообразные по цвету элементы мощения предназначены для устройства покрытий тротуаров, пешеходных дорожек во внутриквартальных проездах и на магистралях, а также для мощения дорог, автомобильных стоянок, площадей и т.д.

Устройство мощения с применением этих изделий осуществляется традиционным способом, с соблюдением требований, действующих на территории стран бывшего СССР строительных норм СНиП III-10-75 «Благоустройство территорий. Правила производства и приемы работ».

Строительные коды (стандарты) Национальной ассоциации по строительству из вибропрессованных бетонных элементов (NCMA) — ТЕК 11-2, ТЕК 11-4, рекомендуют следующие конструктивные и технологические решения по укладке тротуарной плитки.

Укладка тротуарной плитки — 9 простых этапов

Этап 1. Планирование

Нарисуйте планировку участка, который будет вымощен. Измерьте участок, нанесите размеры на план. Если вы планируете комплексное благоустройство с монтажом водоотводных систем, системы полива и устройство газонов с заготовкой растительной земли, произведите эти работы заранее. Обратную засыпку канав после прокладки коммуникаций под участком мощения осуществляйте строительным песком с послойным (100-150 мм) трамбованием и поливкой водой во избежание просадки основания в дальнейшем.

При работе по укладке тротуарной плитки вам потребуется следующие инструменты и расходные материалы:

• Перчатки
• Строительный шнур
• Тачка
• Рулетка
• Несколько реек 50×50×300 мм
• Веник (щетка)
• Одна доска 25×150×2400 мм
• Киянка резиновая
• Колышки
• Отвертка
• Стандартный плотницкий уровень
• Садовые грабли
• Виброплита
• Лопата
• Болгарка с алмазными дисками для сухой резки камней

Этап 2. Подготовка

Разметьте с помощью колышков и шнура участок укладки плитки, согласно разработанному ранее плану. Если есть коммуникации, то убедитесь, что глубина их залегания достаточна для безопасного проведения работ и должна быть ниже общей глубины выемки грунта.

Этап 3. Выемка грунта

После разметки участка укладки вы можете приступить к выемке грунта. Используя данную таблицу, вы сможете определить глубину выемки грунта на участке укладки тротуарной плитки.

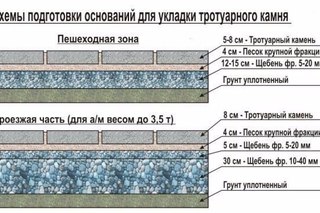

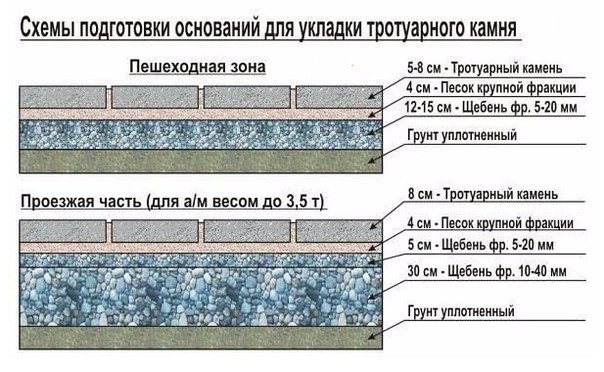

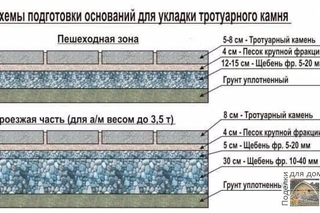

Толщина плитки: 60 мм	Малая нагрузка (дорожки, внутренние дворики, игровые площадки)	Средняя нагрузка (стоянка под автомобиль)
Подушка из песка	толщиной 50-100 мм	толщиной 100-150 мм
Материал основания	толщиной 100-150 мм	толщиной 150-250 мм
Общая глубина	Сумма вышеуказанных значений+ толщина плитки и толщина песчано-цементной смеси (4-5 см)	Сумма вышеуказанных значений+ толщина плитки и толщина песчано-цементной смеси (5-6 см)
Примечание: толщина слоев измеряется после утрамбовки каждого материала.

Выемку грунта на участке укладки следует осуществлять, отступив на 150-200 мм за пределы ограждающих линий для устройства бортового камня. Обязательно удалите растительный слой, но аккуратно сохраните слой дёрна для укладки его по периметру участка после окончания работ с тротуарной плиткой.

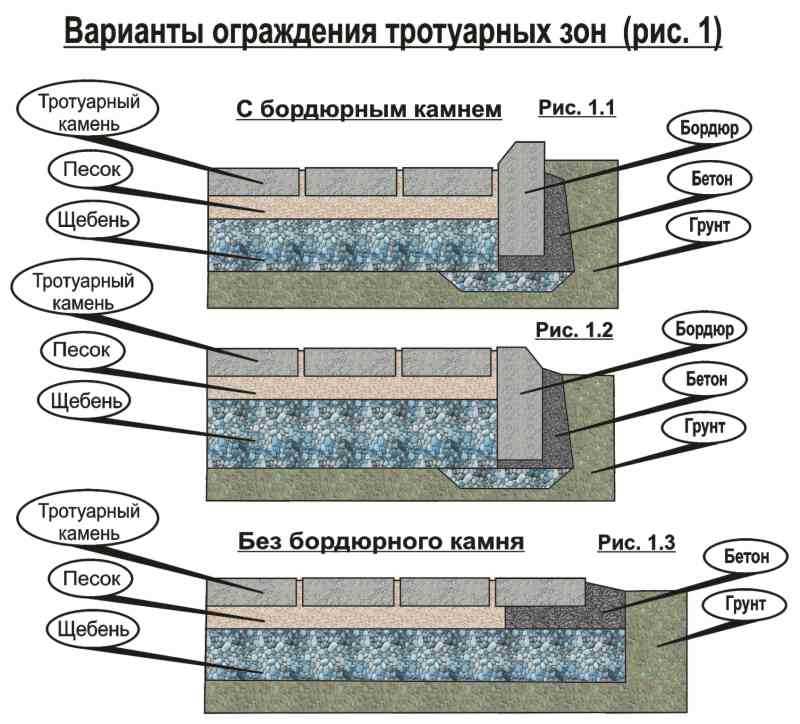

Этап 4. Бордюрный камень

После того, как вы произвели выемку грунта, вы готовы для укладки бордюрного камня или краевого камня для предотвращения раскатывания или расползания основания и плитки. Для определения местоположения бордюра выложите ряд плитки с краевыми камнями от одной стороны участка до другой (от края дома до бордюра). Расположите ваш бордюрный камень таким образом, чтобы вы могли использовать как можно больше целых плиток (например, 50 плиток вместо 49 и 1/2), чем уменьшается число плиток, которые надо разрезать.

Измерьте расстояние и перенесите результат измерения на линию укладки бордюрного камня. Определите необходимую высоту бордюрного камня, для чего сложите толщину всех слоев основания, ПЦС и плитки (при укладке плитки толщина слоя ПЦС уменьшится, так как плитку вы будете вбивать), при этом обеспечьте небольшой уклон (если необходимо). При устройстве дорожек принято бордюрный камень укладывать на одном уровне с брусчаткой для обеспечения стекания воды с поверхности плитки, при этом, камень скошенной стороной укладывается наружу. Перед монтажом бордюрного камня подготовьте под него основание и тщательно утрамбуйте, сохраняя необходимый уровень. Натяните шнур по всей линии укладки камня и установите камни на всю длину строго по линии разметки, стараясь не допускать зазора между камнями, после чего закрепите его с обеих сторон бетоном. К следующему этапу работ можно приступать на ранее одних суток после монтажа камня.

Примечание: не монтируйте бортовой камень сразу по всему участку мощения для избегания возможных переделок.

Этап 5. Подготовка основания

Заполните участок укладки, где вынут грунт, строительным песком и тщательно утрамбуйте его виброплитой (можно пролить водой), при этом старайтесь сохранить ровность поверхности. Затем заполните выемку материалом основания, выровняйте его и утрамбуйте с помощью виброплиты. Обратите внимание, что одновременно можно утрамбовывать не более 150 мм материала. Основание состоит из песчано-гравийной смеси или щебня фракции 20-40 с маркой прочности не ниже 600. Под стоянку автомобиля используйте щебень марки прочности не ниже 1000.

Для участков с малой нагрузкой мы советуем уложить основание на толщину как минимум 100 мм. Такими участками являются дорожки, внутренние дворики и игровые площадки. Для обустройства стоянки под автомобиль основание должно быть толщиной как минимум 150 мм. в зависимости от массы автомобиля.

Это утрамбованное основание должно быть выровненным и полностью соответствовать профилю окончательной укладки и иметь небольшой уклон для обеспечения стока воды. Необходимый уровень задан бордюрным камнем.

Этап 6. Подготовка подушки под плитку из песчано-цементной смеси.

После подготовки основания вы должны подготовить подушку из песчано-цементной смеси для, непосредственно, укладки тротуарной плитки. ПЦС готовиться в пропорции 1 часть цемента (М-400), 5 частей строительного песка. Для получения более однородного состава смеси желательно использовать бетономешалку, если ее нет, то можно смешать и ручным способом, используя емкость или лист металла (шифера и пр.), но не на земле во избежание попадания ее в состав смеси.

Положите направляющую рейку 50×50 мм на утрамбованное основание с одного края участка укладки. Затем сверху положите тротуарную плитку. Верхний край плитки должен быть приблизительно на 5-6 мм выше окончательного уровня укладки.

Положите вторую направляющую рейку на требуемом расстоянии от первой, убедившись при этом, что плитка, положенная на нее так же возвышается над окончательным уровнем.

Между направляющими рейками на утрамбованное основание насыпьте ровный слой ПЦС. Можно утрамбовать его ногами, затем подсыпать недостающее количество ПЦС. Опираясь доской по направляющим, выровняйте ПЦС. Вы увидите, что поверхность песка стала ровной и выровненной по одному уровню. Не допускайте хождения по выровненной смеси.

После выравнивания выньте направляющие, заполните оставшееся место ПЦС по общему уровню. Готовьте подушку из ПЦС небольшими участками по 10-15 м², необходимыми для дневной нормы укладки плитки.

Этап 7. Укладка плитки

Уложите плитку на подготовленную поверхность, слегка ударяя по ней резиновой киянкой. С помощью тротуарной плитки можно выложить много рисунков в зависимости от вашего вкуса и выбранного стиля.

Мы предполагаем, что вы проверяете правильность рядов через каждые 1,5 метра, для чего необходимо натянуть шнур. Так же производите контроль ровности укладки плитки, прикладывая рейку. Возвышающуюся плитку вбейте в с помощью резиновой киянки, в случае занижения извлеките плитку и добавьте ПЦС.

Примечание: при работе с цветными плитками возможно, что оттенки могут изменяться в зависимости от количества красителя и качества песка (он может меняться в поставляемых партиях и в связи со сменой места добычи (поставщика). Всегда укладывайте плитку, используя продукт из нескольких связок (поддонов) одновременно.

Этап 8. Резка

После того, как вы уложили все плитки и заполнили весь участок, вам может потребоваться разрезать несколько плиток для заполнения пустых мест. При работе с пилой для резки обрезайте плитку так, чтобы она вплотную прилегала к месту укладки.

Этап 9. Окончательная доводка

Посыпьте вымощенный участок тонким слоем песка и, прометая щеткой, заполните стыки между плитками. Эту процедуру необходимо проделать не менее двух раз с перерывом в несколько дней. Это очень важно для хорошей укладки. Песок, правильно распределенный по стыкам, будет воспринимать нагрузки, прилагаемые к поверхности примыкающих плиток, и поможет сохранить твердую и надежную поверхность, укрепит плитки между собой. После дождей просыпку песком можно повторить.

Примечание: не допускайте проезда по мощеному участку до заполнения стыков песком.

Песок, засыпаемый в стыки, должен быть чистым и не содержать солей и органических материалов, которые могут вызвать появление в нем растений.

ТТК. Устройство тротуаров и пешеходных дорожек из брусчатки,

УСТРОЙСТВО ТРОТУАРОВ И ПЕШЕХОДНЫХ ДОРОЖЕК ИЗ БРУСЧАТКИ

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Типовая технологическая карта разработана на устройство дорожного покрытия (брусчатки).

ТТК предназначена для ознакомления рабочих и инженерно-технических работников с правилами производства работ, а также с целью использования при разработке проектов производства работ, проектов организации строительства, другой организационно-технологической документации.

2. ОБЩИЕ ПОЛОЖЕНИЯ

Устройство тротуаров и пешеходных дорожек

Устройство покрытий тротуаров, пешеходных и садово-парковых дорожек, посадочных площадок общественного транспорта, укрепление откосов является неотъемлемой частью благоустройства территорий и относится к дорожному строительству. В связи с тем, что эти работы, как правило, производятся в стесненных условиях и малыми объемами, широкое распространение получили сборные покрытия. Применение мелкоразмерных плит различной конфигурации позволяет придавать индивидуальность и архитектурную выразительность объектам строительства.

Устройство различных типов покрытий внутриквартальных проездов, тротуаров и площадок допускается на любых устойчивых подстилающих грунтах, несущая способность которых изменяется под воздействием природных факторов не более чем на 20%.

В качестве подстилающих грунтов допускается использовать дренирующие и недренирующие песчаные, супесчаные и глинистые грунты всех разновидностей, а также шлаки, золошлаковые смеси и неорганический строительный мусор. Возможность использования грунтов в качестве подстилающих указывают в проекте и подтверждают строительной лабораторией.

Ширина тротуаров обычно устанавливается с учетом категории и назначения улицы и дороги (табл.1) в зависимости от характера пешеходного движения, а также размещения в пределах тротуаров опор, деревьев и т.п. Ширина пешеходной части тротуаров принимается кратной ширине одной полосы пешеходного движения, равной 0,75 м.

Таблица 1

Ширина пешеходной части тротуаров

Предусматривают следующий порядок работ: устройство ливнеприемников, ливнеотводящего заглубленного коллектора, подсоединение их к ливневой канализации, устройство колодцев (без установки чугунного кольца и водоприемной решетки), укладку бортового камня, монтаж на проектную отметку горловин колодцев, подготовку основания и устройство покрытий дорог и пешеходных зон.

Трассу ливнестоков прокладывают вне проездов и тротуаров в полосе зеленых насаждений и газонов. Решетки ливнеприемных колодцев устраивают заподлицо с поверхностью дорожного покрытия и ориентируют поперек люка.

Сброс воды с крыш из наружных водостоков в ливневую канализацию организуют через закрытые ливнестоки или по углублениям в тротуарном покрытии, устраиваемым из специальных элементов (рис.1).

Рис.1. Линейная водоотводная система из сточных желобов

Места примыкания тротуаров к проезжей части ограждают бортовыми камнями. При поперечном профиле дороги с боковыми канавами тротуар размещают за канавой. При устройстве покрытий дорог переходного типа тротуары ограждают отмостками (рис.2).

Рис.2. Конструкции лотков, кюветов и сопряжений парковых дорожек и площадок с газоном и бортами:

а — бортовое ограждение дороги; б — то же проезда; в — примыкание площадки к газону; г — кювет, облицованный кирпичом; д — то же, бетонными бортами; е — лоток бетонный; ж — то же из асбестоцементной трубы; з — лоток вдоль борта дороги; 1 — газон; 2 — покрытие дороги или тротуара; 3 — бетонное основание; 4 — бетонный или гранитный борт сечением 150×300 мм; 5 — бетонный борт 100×200 мм; 6 — кирпич; 7 — цементный раствор; 8 — бетонный лоток; 9 — асбестоцементная труба, распиленная пополам

На примыкании тротуаров и пешеходных дорожек к газонам или к зеленым полосам на главнейших магистральных дорогах устанавливают облегченный бортовой бетонный камень.

Односкатные внутриквартальные проезды около тротуара оборудуют ливнеприемными воронками или ливнеприемными колодцами, откуда вода отводится в систему закрытых ливнестоков (ливневую канализацию). Ливнеприемные колодцы располагают в нижнем лотке проезда, а также во всех пониженных точках дворовой территории без свободного стока.

В настоящее время для устройства покрытий наибольшее распространение получили плиты и камни с вертикальными боковыми гранями. Типоразмеры, номенклатура и рекомендуемые области применения определены ГОСТ 17608-91 «Плиты бетонные тротуарные». Стыковка таких плит осуществляется при помощи монтажных петель или простым примыканием друг к другу.

Перспективным является применение конструкций тротуарных плит, у которых в нижней части боковых граней сделаны соответствующие друг другу выступы и углубления, ограничивающие возможные перемещения плит (рис.3). Покрытия из таких плит лучше воспринимают вертикальную нагрузку за счет возможности ее перераспределения между смежными плитами, не «расползаются», так как в них ограничены горизонтальные смещения рядов. Кроме того, они позволяют снизить металлоемкость за счет возможности отказа от стыковых петель, повысить общую ровность всего покрытия и устранить необходимость перекладки плит для ликвидации уступов между плитами после завершения процесса консолидации грунта.

Какая технология укладки тротуарной плитки на песок?

Всегда хочется создать усадьбу как можно красивее. Каждому хозяину хочется, чтобы его творение привлекало внимание всех соседей и гостей дома. Лучше всего это делать, когда каждый элемент участка не только красив, но и гармонично связан с другими деталями ландшафта. Особенно это касается дорожек, которые просто должны быть красивыми и аккуратными. Чтобы добиться такого эффекта, вам понадобится технология укладки тротуарной плитки на песок.Об этом сегодня и поговорим.

В случае засыпания гравия для гусеницы, по которой будут проезжать автомобили, его слой должен быть толщиной не менее 0,3 м. После заливки его тщательно утрамбовывают, и для этого лучше всего использовать специальную трамбовочную машину.

После гальки насыпают песок. Настоятельно рекомендуется использовать реку, размер песчинок в которой находится в пределах 3-5 мм. В этом случае он идеально выполнит дренажную функцию, а плитка будет устойчиво стоять на своем месте без угрозы эрозии.

Эту подготовительную работу можно считать оконченной. Заранее набросайте узор, прокладывая вокруг канавы предполагаемый узор дорожки длиной не менее метра: так перед глазами будет готовый пример.По продольной линии траншеи заранее сделайте разметку, которая укажет на расположение бордюрного камня.

Специалисты утверждают, что правила укладки тротуарной плитки в оптимальном варианте предусматривают укладку элементов по диагонали, так как в этом случае легче выдержать правильный рисунок и направление укладки. Обратите внимание, что для лучшего отвода воды необходимо уложить плитку i

Технология изготовления тротуарной плитки

Оптимальный режим смешивания: песок + пигмент — 15-20;

Для повышения прочности бетона, его прочности и устойчивости к ударам в бетон могут быть добавлены полипропиленовые, полиамидные или стойкие к щелочам стекловолокно длиной 5-20 мм и диаметром 5-50 мкм в количестве 0 0 . 7-1,0 кг на 1м3 бетона. Длина волокон должна соответствовать наибольшему диаметру крупного заполнителя в бетоне. Фибра с хорошей дисперсией в бетоне образует трехмерную решетку, которая значительно увеличивает прочность на изгиб, ударопрочность и долговечность бетона.

В воду для замешивания вводят полипропилен и устойчивые к щелочам стекловолокна, в готовую бетонную смесь — полиамидную фибру, т. Е. На последней стадии, увеличивая время перемешивания смеси на 30-50 с.

Приправа ПРОДУКТЫ

После формирования в виде высоких штабелей устанавливаются ряды 3. 8 в зависимости от толщины и конфигурации плитки. Например, квадратные тарелки размещаются не более чем в 3 рядах. После этого сваи покрывают полиэтиленовой пленкой для предотвращения испарения.Низкое хранение должно быть не менее 15 ° С. Требуется дополнительный нагрев. После 24 ч выдержки в формах можно проводить зачистку (выпуск формы продукта).

Зачистка квадратной и фасадной плитки производится без специальных инструментов. Следует отметить, что снятие изоляции без нагрева укорачивает жизненные формы примерно на 30% и может привести к браку готового продукта, особенно для тонких изделий.

Процесс мощения выбивной. И его поддоны для хранения.

Во время летних каникул изделия производятся при достижении 70% расчетной прочности, что соответствует примерно 7 суткам выдержки бетона, начиная с даты изготовления. Зимние каникулы — это когда достигается 100% проектной прочности (28 дней с момента приготовления бетона).

(Пока оценок нет)

Тротуарная плитка

О Тротуарной плитке

Введение

Один из ключей к успешной укладке тротуарной плитки — это выкопать землю с небольшим уклоном в сторону от дома, чтобы плита создавала свой собственный сток при контакте с водой.При строительстве тротуарной плитки необходимо учитывать множество важных факторов, поэтому домовладельцам может быть разумно нанять опытного профессионала, а не делать это самостоятельно.

Преимущества тротуарной плитки

Есть много причин, по которым они популярны среди домовладельцев. Во-первых, это неограниченный выбор дизайна и узоров, который позволяет домовладельцам проявлять столько творчества, сколько они хотят.Тротуарная плитка также очень прочная и долговечная, что очень удобно, потому что она прослужит долгие годы. Выбор цвета также безграничен, что позволяет нам выбирать различные оттенки материалов, которые подходят и дополняют обстановку в нашем доме. Их также можно установить за очень короткое время, и они очень экономичны.

Материалы тротуарной плитки

Существует широкий спектр материалов, которые можно использовать в качестве тротуарной плитки для жилой и коммерческой недвижимости.Каждый материал имеет свои преимущества и недостатки, поэтому решение остается за домовладельцами. Если в доме уже есть общий материал, то, возможно, будет разумно использовать тот же материал, чтобы добиться непрерывности. Вот список наиболее часто используемых материалов для тротуарной плитки:

Бетонная тротуарная плитка также известна как бетонная плита. Они отличаются от стандартной тротуарной плитки, потому что бетон заливается и применяется как одна единица вместо отдельных единиц. Это отличный выбор для больших площадей. Они очень дешевы. На него можно наносить штамп или трафарет, чтобы выглядеть как тротуар для стильной и изысканной отделки. Акриловые плиты также укладываются как единое целое, но этот материал очень хрупкий и должен использоваться только на небольших площадях, это довольно новое применение. Глиняную брусчатку, брусчатку и брусчатку из натурального камня можно использовать индивидуально для создания тротуарной плитки.Существует огромный выбор красок на акриловой основе, которые можно использовать для интенсификации окраски самой тротуарной плитки.

Плитка тротуарная

Если домовладельцы выбирают массивную тротуарную плитку, их обычно доставляет производитель, и для их установки требуется профессионал.Этот тип приложений обычно применяется в более крупных приложениях, таких как автостоянки, аэропорты, пешеходные дорожки и шоссе.

Тротуарная плитка, способы укладки тротуарной плитки

Тротуарная плитка — строительный материал, позволяет укладывать площадки любых размеров и форм. Это достойный конкурент асфальту и брусчатке, имея перед ними массу преимуществ, о которых мы и поговорим.

Преимущества тротуарной плитки

Преимущество мощения в следующем:

• Он в отличие от асфальта не так сильно нагревается на жаре и покрытие не размягчается.
• Не способствует образованию луж, т.к. вода просачивается через щели между плиткой.
• Легко демонтируется при необходимости, прокладывается под подземными коммуникациями.
• Цена удовлетворительная
• Не препятствует обмену природной воды, газа.
• Прочность покрытия

Инструменты и материалы, необходимые для укладки тротуарной плитки

Для укладки тротуарной плитки вам понадобятся следующие инструменты: резиновый молоток, ручное уплотнение, шпатель, колья (металлические или деревянные), строительный уровень, шнур, поливочный шланг, деревянный молоток, профиль, грабли, метла и желоб. .

Что касается материалов, которые вам понадобятся, к ним относятся: песок, геотекстиль, гравий или щебень фракции 10-20 или 20-50, цемент М400, М500 или сухая смесь, бордюры и непосредственно тротуарная плитка (толщина для проходов 50 -60 мм, для парковки 70-80 мм).

Технология укладки тротуарной плитки

Технология укладки тротуарной плитки на песок

Шаг 1 — Планирование стиля

Первым делом нарисуйте план участка, вы собираетесь укладывать плитку. Далее, исходя из формы плана, получают своеобразные фигурные элементы мощения тротуарной плитки. После этого выполняется мозаика (узор) цветов отдельных предметов. Далее план-чертеж прикладывают к его действительным размерам и на этой основе подсчитывают количество мощения и количество необходимых для этого строительных материалов.

Шаг 2 — Схема гусениц и платформ

После того, как площадка спланирована, приступаем к раскладке путей и площадок. Для этого нам понадобится шнур, колья и рулетка. Как только территория будет размечена, следует пройтись по периметру и проверить удобство расположения тайлов на участке, при необходимости сразу внести изменения.

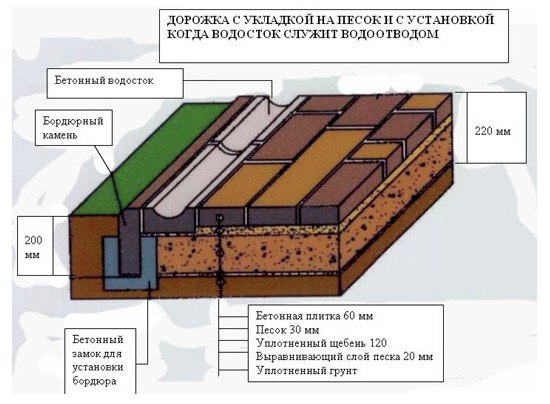

Этап 3 — Подготовка основания под укладку плитки

Этот этап является наиболее важным при укладке плитки, т.к.Тщательно подготовленное основание не даст в дальнейшем утонуть дорожку, тем самым обеспечивая долговечность укладки. Для начала необходимо удалить 15-20 см дерна и убедиться, что бы на удаленном участке не было корней растений. Хоть вода и будет просачиваться между плитками, все же придется делать продольные и поперечные уклоны для стека с водой. Независимо от того, на какой материал будет укладываться плитка (сухая смесь, песок, жидкий раствор), всегда нужно класть щебень или песчаную подушку.Далее на такой же высоте следует положить щебень или гравий и утрамбовать его. На утрамбованном основании сооружен небольшой слой песка, который при сжатии должен иметь толщину 3-5 см и быть, что бы тротуарная плитка до уплотнения стояла в исходном состоянии, покрывая примерно 1 см. Между песком и гравием рекомендуется уложить геотекстиль, который будет беспрепятственно пропускать воду, но не позволит песку просыпаться в щебень, что сделает основание более прочным. Если дорожное покрытие гоночного автомобиля не предусмотрено, разрешается засыпать поверхность только увлажненным песком толщиной 10-15 см, без использования щебня.Трамбовать в солнечную погоду разрешается не ранее, чем за 2 часа, при пасмурной погоде уплотнение проводят на следующий день.

После утрамбовки песка приступают к укладке верхнего слоя, который состоит либо из сухой смеси, либо из самостоятельно приготовленной цементно-песчаной смеси, соотношение которой 1: 3. Толщина слоя должна быть 3-4 см, для удобства экспонирования — толщина использованных трубок, которые лежат вдоль уложенного участка. С помощью граблей распределите смесь по участку, а затем канал стяжите до гладкой поверхности.

Этап 4 — Укладка бетонной плитки

На фото укладка бетонного покрытия по чернозему

В плиточном покрытии немало важных нюансов, о чем будет сказано ниже. Уложить тротуарную плитку самостоятельно из, чтобы не нарушать подготовленную поверхность. Укладку следует производить по диагонали, каждая новая плитка должна плотно прижиматься к предыдущей (это делается для того, чтобы исключить утолщение швов). Достаточно, что бы зазор между первой и второй плиткой был 1-2 мм, тогда после заполнения зазоров песком поверхность будет прочной и надежной.Плитку утрамбовывают с помощью деревянного молотка, если плитка ложится не совсем ровно, шпателем можно аккуратно нанести на нее песок и снова утрамбовать. После полной укладки плитки выступающие элементы облицовываются резиновым молотком под строительный уровень.

Если опалубка имеет изогнутые выступы, плитки необходимо разрезать. Для этого используйте специальный нож, либо болгарку с кружком по бетону. Первую плитку кладут в то место, где ее придется разрезать, а затем на плитку наносят линию, которую нужно будет разрезать.Важным моментом является то, что сначала уложили всю плитку целиком, а затем отрезали кусочки. Если вы хотите придать участку идеальную геометрическую форму, вам поможет установка пешеходного бордюра. Для установки бордюра нужно натянуть шнур по краям плитки, выкопать траншею (глубина должна быть такой, что бы высота плитки превышала высоту бордюра на размер фаски) и положить на бордюр жидкий раствор М100. Боковые бордюры так же проливаем раствором М100 и затем засыпаем песком.

На фото брусчатка извилистой Фамке, стиль волна.

После того, как все плитки и бордюры уложены, устранены различные ошибки, следует заполнить зазоры сухой смесью песка и цемента. Затем смести излишки состава и заполнить зазоры водой из шланга. Если смесь в зазорах просела, нужно долить еще смеси. Эта процедура очень важна, т.к. смесь в промежутках между плитками принимает нагрузки на поверхность плитки и делает поверхность более прочной и прочной.Только знайте, песок, который используется для создания смеси, должен быть чистым, без примесей, иначе он спровоцирует появление растительности. Ходить по уложенной плитке разрешается не ранее, чем через 2-3 дня. Что касается ухода за плиткой, то немаловажным фактом является то, что при цветной плитке она нуждается в стирке, в отличие от обычной серой плитки, иначе вы потеряете ее эстетичный вид.

Зимой категорически запрещается ломать лед плиткой с использованием металлолома, это может привести к повреждению лицевой стороны плитки.Также не рекомендуется покрывать плитку смесями колестирамина, такое действие может вызвать эрозию плитки. Чтобы исключить негативное влияние льда, скользкую плитку разрешается присыпать чистым песком. И напоследок нужно добавить, что тротуарная плитка не дружит с различными лаками и красками, поэтому лечить подобными веществами не нужно.

Видеоурок «Укладка тротуарной плитки»

Способы укладки тротуарной плитки

Стоит отметить, что способ укладки плитки не зависит ни от каких геометрических форм участка, поэтому единственный фактор, который играет в этом роль только вашей безграничной фантазией.Ниже представлены фото-примеры различных способов укладки тротуарной плитки.

Оригинальный образец мощения цветными узорами

Зачем нужна бетонная тротуарная плитка

Для вашего следующего домашнего проекта или работы по ландшафтному дизайну вам может быть интересно потратить немного больше времени, чтобы украсить свой внутренний дворик или дорожку декоративным бетоном. Однако вы можете не осознавать, что даже если вы выполняете работу самостоятельно, вы можете эффективно и легко добиться роскошного ощущения на своей поверхности, выбрав декоративную бетонную тротуарную плитку, а не просто укладывая бетон, штампуя или окрашивая.Декоративная тротуарная плитка на самом деле предназначена для имитации тиснения, но в еще более украшенном виде.

Работа с бетоном

Многие мастера по ремонту дома своими руками в мире, вероятно, имеют немалый или хотя бы небольшой опыт работы с бетоном дома или на стройплощадках. Многие мастера, которые делают это своими руками, вероятно, либо сделали, либо подумали о нанесении кислотной морилки для бетона для украшения поверхности, пробовали шлифовку или даже построили бетонный каркас и формы для бордюров.

Однако, если ваша главная цель — укладка красивого бетона, вы можете обнаружить, что простая окраска или штамповка на вашей плите не достаточно интересна. В этих случаях декоративная тротуарная плитка может быть только билетом.

Бетонная тротуарная плитка

Тротуарная плитка — это, по сути, декоративная кирпичная плитка, которую можно укладывать на поверхность вместо заливки влажного бетона и его отверждения. Так же, как строительство подпорной бетонной стеной или укладки плитки в ванной или на кухне вы просто помещаете бетон тротуарной плитки в шаблон, который благоприятен для вашего дизайна вкусов.

Причина, по которой вы можете обнаружить, что использование декоративных плит поверх заливки бетона и штамповки, заключается в том, что брусчатка обычно более декоративная и причудливая, чем вы могли бы создать самостоятельно, используя штамп и трамбовку. Поскольку тротуарная плитка поставляется в виде блоков, ее легко укладывать и проектировать, и они могут легко заменяться различными рисунками для более сложных конструкций.

Декоративная плитка против тиснения

Обычно для штамповки бетона требуется сплошная плита из залитого бетона, например подъездная дорожка или пешеходная дорожка, и группа рабочих, перемещающих штампы и трамбовки по поверхностным шаблонам для штамповки на поверхность.Часто эти штампы выглядят как плитка, но, конечно, это не так.

Укладка тротуарной плитки вместо этого обеспечит настоящие швы между плитками и более богатый и потенциально глубокий узор, поскольку узоры создаются еще до того, как плитка когда-либо попадет в ваш дом.

Почему стоит использовать декоративную брусчатку? Ведь бетонные плиты могут быть более стильными, чем обычная декоративная штамповка. Дизайн более разнообразен, и с ним легче работать, а проектирование вашей поверхности — более простой процесс, используя предварительно штампованную плитку.

Когда вы, наконец, садитесь работать над своим проектом ландшафтного дизайна на заднем дворе, который вы откладывали годами, подумайте об использовании бетонной тротуарной плитки, а не традиционных средств. В некоторых случаях ссуда на улучшение жилищных условий может помочь в оплате проекта, в других случаях получение рефинансирования жилищной ссуды может высвободить необходимые средства для реализации проекта такого масштаба.
