Монтаж керамической черепицы | Технология укладки

Еще на этапе проектирования постройки дома стоит определиться с кровельным покрытием и углом наклона крыши, так как для каждого вида производители указывают предельное значение, при которых может осуществляться монтаж. Наиболее часто для керамической черепицы в рекомендациях указан угол 20° — 60° градусов, но один и тот же вид черепицы у разных производителей может отличаться – это зависит от расположения и формы зацепов. Также нужно помнить, что стропильная система служит основанием для кровли, поэтому необходимо правильно рассчитать её прочность. О том как правильно осуществить монтаж керамической черепицы и узнать все тонкости технологии её укладки, далее в нашей статье.

Как было сказано выше, укладка керамической черепицы возможна на скаты с различным уклоном, важно лишь соблюдать общие требования монтажа, в зависимости от конкретного производителя.

  1. Если уклон крыши составляет 10°-15° градусов, при монтаже черепицы необходимо обеспечить максимальную герметичность и хороший отвод дождевых вод.
    Для этого используют жесткую обшивку из OSB-плит или деревянных досок, которые покрывают кровельной пленкой или рубероидным слоем.
  2. В случае превышения угла наклона, более 65° градусов, необходимо выполнить монтаж очень стабильной и крепкой стропильной конструкции, а укладку черепицы выполняют с закреплением гвоздями или проволокой на рейках обрешетки. Такой угол наклона подвержен определенному риску, поэтому необходимо проконсультироваться с высококвалифицированным специалистом и производителем выбранного покрытия.

Монтаж керамочерепицы выполняют таким образом, чтобы полученное покрытие стало очень жестким, но в то же время и эластичным – словно чешуя, которая отлично приспосабливается к фигурной форме кровли, различным деформациям или сдвигам в несущем основании.

Укладка керамической черепицы

Керамическая черепица – это штучный и очень тяжелый кровельный материал. В зависимости от типа черепицы, вес одного элемента может достигнуть 3. 5-3.7 кг, а общий вес квадратного метра кровельного покрытия колеблется в диапазоне от 30 до 75 кг.

Именно благодаря такой массивности она очень устойчиво держится на крыше, создавая отличный шумоизолирующий барьер.

Значительный вес материала предусматривает надежную стропильную конструкцию, способную выдержать значительные внешние нагрузки. Когда выбор сделан, то на этапе проектирования постройки здания следует заложить значительное усиление стропил на 15-25 %.

Готовая конструкция крыши накрытая керамической черепицой — в 5 раз тяжелее покрытия из металла и почти в 10 раз весомее мягкой кровли.

К древесине используемой в стропильной системе, предъявляют особое требование — это идеальная просушка, которая позволит избежать значительной деформации кровли в процессе эксплуатации.

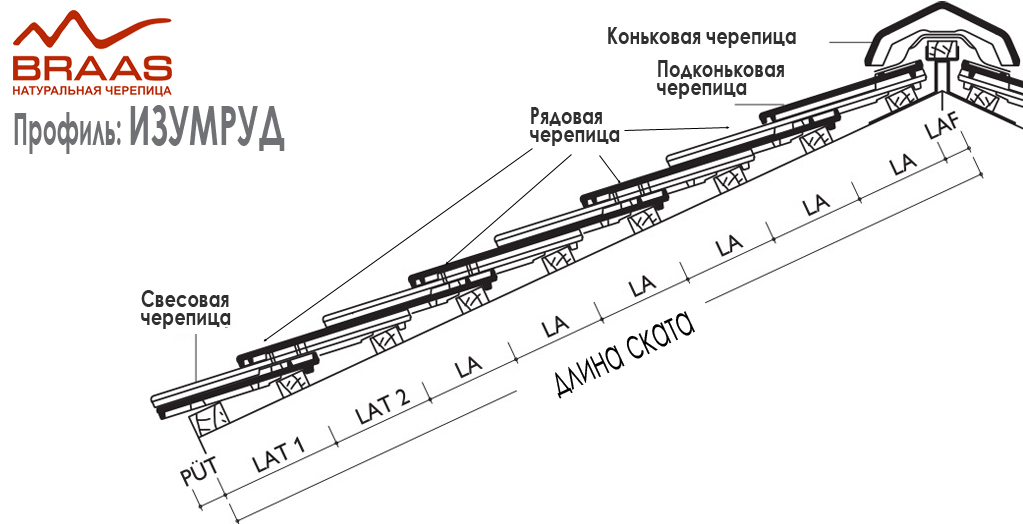

Кровельные элементы керамической черепицы

Расчет нагрузки

Расчет нагрузки выполняется с учетом особенности угла наклона крыши, возможных снеговых, ветровых и дождевых нагрузок для данного региона, дальнейшего обслуживания и способности выдержать тяжелый материал.

Кровельная конструкция, которую используют для керамической черепицы, должна выдерживать нагрузку не менее 250 кг на квадратный метр.

Учитывайте, что при обустройстве жилого чердака дополнительную нагрузку на кровельную конструкцию оказывают: слой теплоизоляции, гипсокартон, который используется в качестве обшивки, мансардные окна.

Общепринято выполнять монтаж данной кровли на жесткое основание, поэтому дощатая обшивка должна иметь соответствующую прочность. При обустройстве жилой мансарды, используют обшивку из досок, накрытых слоем гидроизолирующей пленки или супердиффузной мембраны.

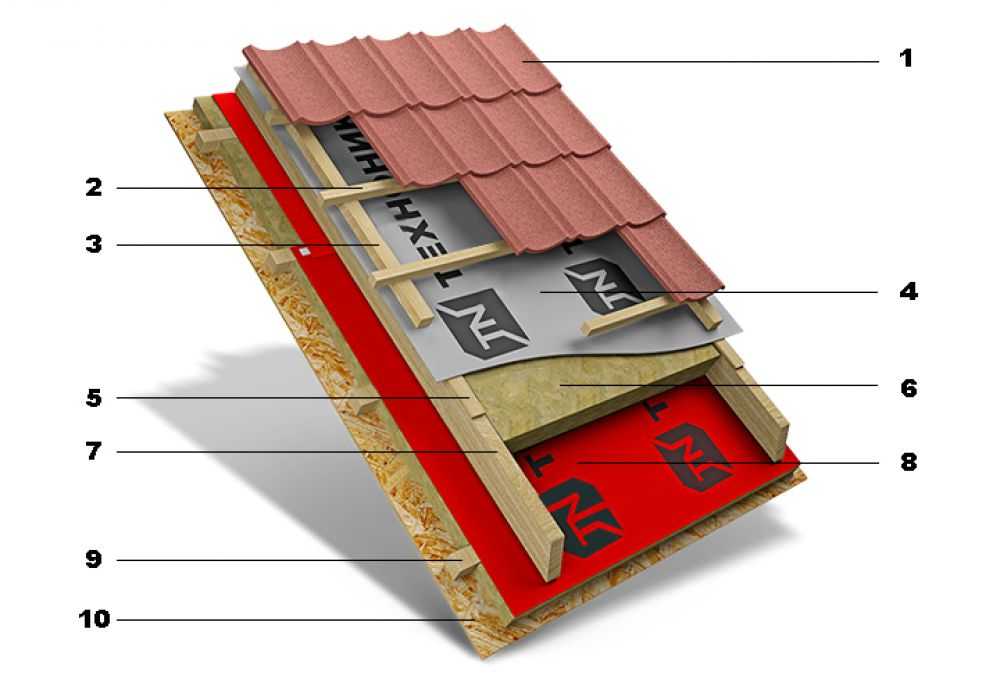

Кровельный пирог для укладки керамической черепицы

Монтаж керамической черепицы

Монтаж натуральной черепицы имеет характерные особенности, в которых стоит учесть расчетное сечение стропил (оптимальное сечение бруса 70 х 150 мм), выполнение шага при их установке (800-900 мм), деревянную обрешетку и дальнейшую укладку «кровельного пирога».

Кровельный каркас не оказывает ощутимого влияния на другие элементы – мауэрлат, ригеля, стойки, поэтому существенного изменения размера данных элементов не предусмотрено. При укладке черепицы стоит учитывать угол наклона кровельного ската – с его увеличением расширяется шаг между стропил.

Укладка утеплителя

Если мансардный этаж планируется использовать под жилое помещение, его необходимо утеплить. Использовать для этого лучше всего минеральную вату на основе базальтового волокна. Этот теплоизоляционный материал давно доказал свои превосходные качества в области энергосбережения тепла и экологии. К тому же он обладает рядом других преимуществ.

Минеральная вата на основе базальтового волокна:

  • Не пропускает влагу;
  • Не горит;
  • Обладает прекрасными звуко- и теплоизоляционными характеристиками;
  • Имеет относительно невысокую цену.

Утепление крыши минеральной ватой

С внутренней стороны утеплителя необходимо выполнить укладку пароизоляционного слоя из полиэтилена на тканевой основе и усиленного арматурной сеткой. Ширина теплоизолирующего слоя, размещенного между стропил, должна быть не меньше их высоты.

Далее укладывают гидроизоляционный слой, в котором оставляют зазоры для вентиляции подкровельного пространства – это позволит обеспечить защиту деревянных элементов кровли, а водяной пар или атмосферная влага будут свободно выходить наружу.

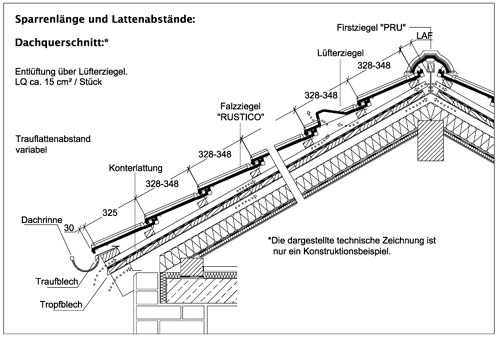

Обрешетка и контробрешетка
  1. Для выполнения контробрешетки, чаще всего используют бруски дерева с сечением 70 х 70 мм., которые монтируют по верху стропил, в продольном направлении. Для их крепления применяются гвозди длиной в 100 мм.
  2. Затем выполняют обрешетку – её рейки располагают перпендикулярно. Благодаря выполненному креплению обрешетки, между черепицей и дощатым настилом образуется вентиляционный зазор, который обеспечивает естественную вентиляцию и минимизирует воздействие влаги на покрытие.

Обрешетка крыши

Монтаж

Перед началом выполнения работ черепичины расфасовывают по всему периметру ската кровли – располагают небольшие стопки по 4-6 штук, чтобы предупредить возникновение неравномерной нагрузки.

Расфасовка черепицы по скатам

Сверху смонтированного каркаса размещают слой черепицы, начиная с карнизного свеса – снизу и до верхнего конька крыши, продвигаясь слева направо. Такое выполнение укладки позволит получить прочное и жесткое покрытие, так как верхний ряд черепицы прижмет нижний.

У современной черепицы на тыльной стороне имеются профилированные зацепы – пазы, которые располагаются в вертикальном и горизонтальном направлении. Благодаря такому расположению, укладку черепичин выполняют на рейки обрешетки и закрепляют с пазами соседствующих элементов.

Образовавшийся замок имеет небольшой зазор – люфт, позволяющий перемещаться на несколько миллиметров. Такое движение помогает хорошо воспринимать сжатие и расширение кровельной конструкции, обусловленное сезонным изменением погодных условий.

При укладке черепицы выполняют закрепление каждого третьего элемента – если скат крыши более 60 градусов, то выполняют закрепление каждой черепицы.

Как правильно крепить черепицу

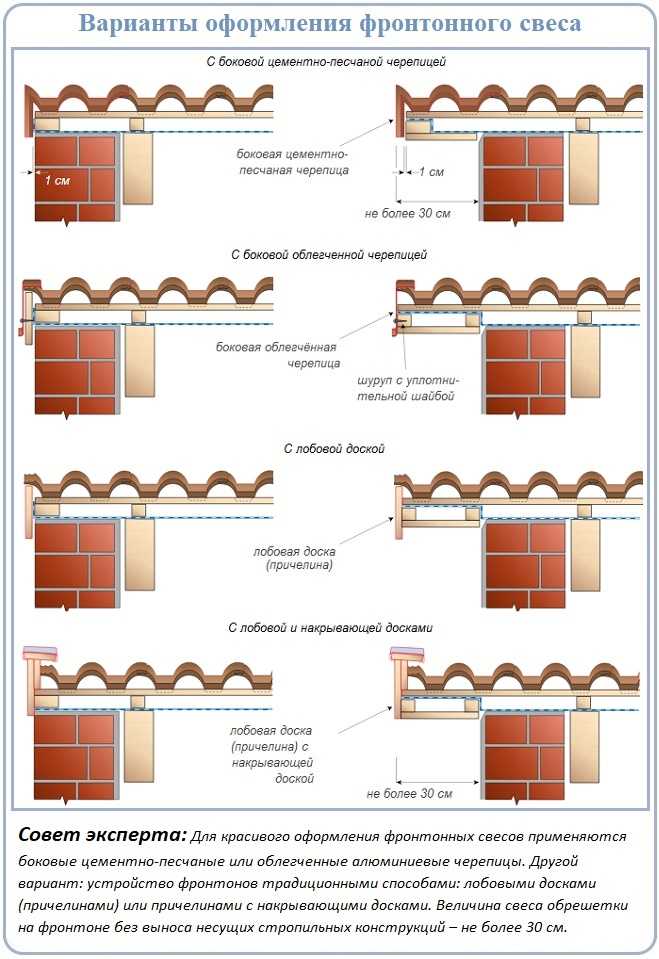

Первое, что необходимо сделать, это выполнить фиксацию фронтонной черепицы с помощью гвоздей, проволоки или скоб, а также надежно закрепить элементы вокруг дымовых труб, люкарнов, эркеров и мансардных окон. Во всех последующих рядах фиксация черепицы осуществляется в шахматном порядке.

Коньковую черепицу размещают вдоль конька, с укладкой под ней герметизирующей и вентиляционной ленты – она дает возможность отвода наружу конденсата и предупреждает попадание снега или дождевой воды под покрытие.

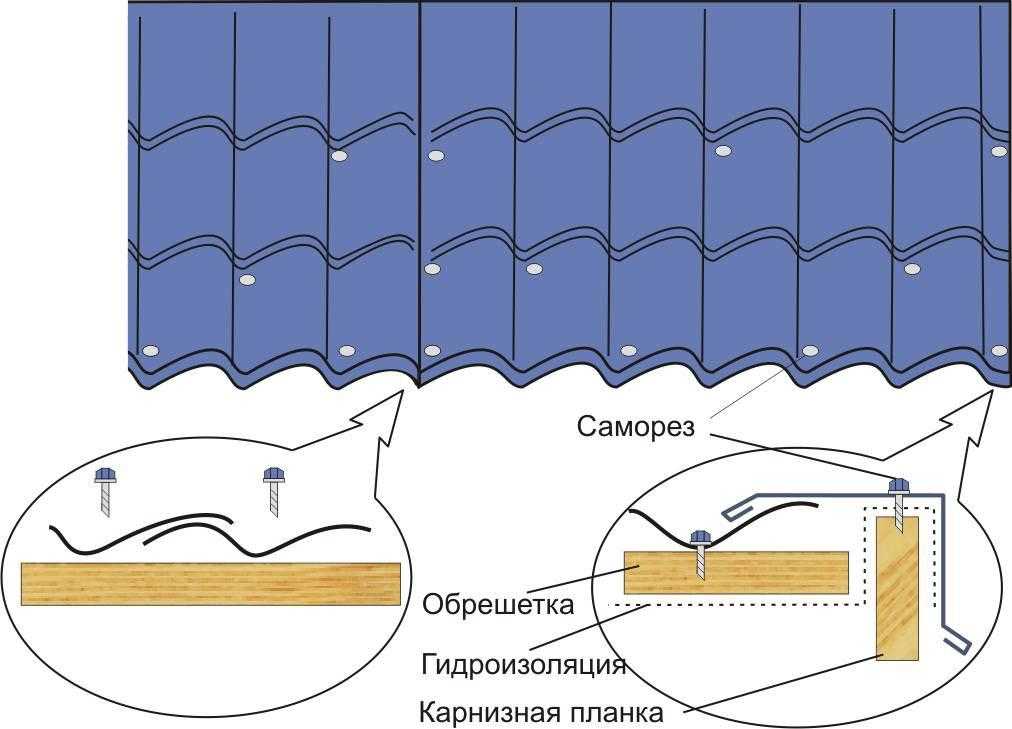

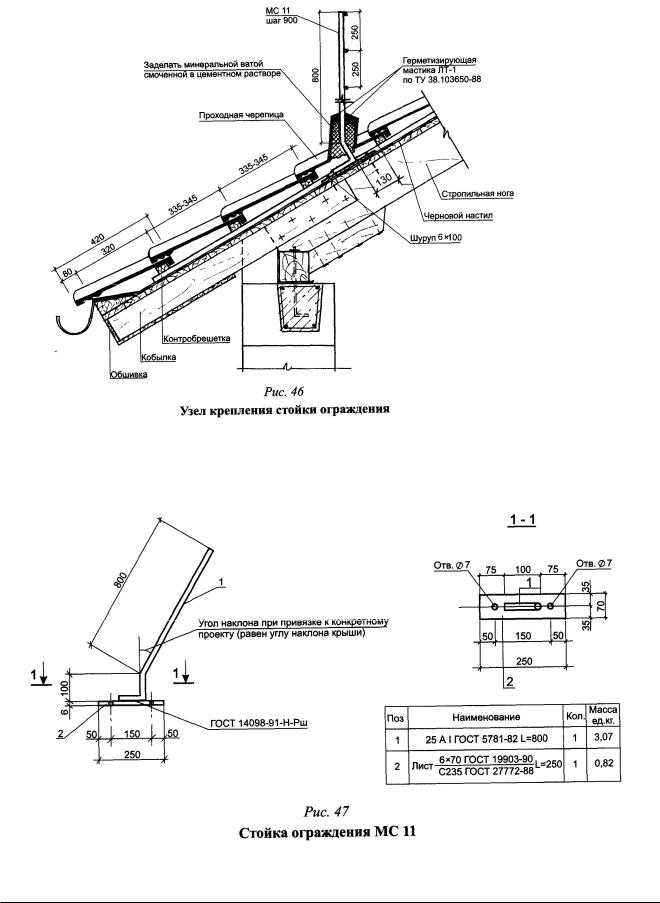

Схема крепления керамической черепицы

Раньше коньковую черепицу укладывали на раствор, тем самым выполняя жесткое закрепление и защиту от внешних атмосферных воздействий, но сейчас ее монтируют с помощью специальных металлических скоб.

Производители предоставляют на керамическую черепицу гарантию на срок от 15 до 50 лет. Стоит отметить, что гарантийное обслуживание не распространяется на черепицу поврежденную механическим способом или в случае, когда проектная часть конструкции крыши, а также монтаж и укладка черепицы выполнены без соблюдения рекомендаций производителя.

Уход за покрытием

Черепичная крыша не требует тщательного и постоянного ухода, так как является очень долговечным и прочным материалом, но даже она подвержена разрушительному воздействию окружающей среды.

В местах повышенного загрязнения воздуха, особенно вблизи промышленных предприятий, на черепице образуется черный налет, который разрушает верхний слой, поэтому для данной местности целесообразней выбирать черепицу с ангобированным или глазурованным покрытием.
Со временем черепица темнеет естественным путем, покрываясь благородной патиной, но ангобы и глазурь почти не меняют своего естественного оттенка.

Зеленый налет – обрастание мхом, образуется в местах затенения, чаще всего с северной стороны, из-за недостаточности солнечного освещения или отсутствия надлежащего отвода дождевых вод со ската крыши. Такой вид загрязнения удаляется с помощью специальных препаратов или жесткой щетки.

Заключение

Важно! Всегда необходимо иметь запас черепицы после выполнения монтажных работ – это позволит выполнить замену поврежденных элементов и исключит возможность изменения формы или цвета модели при дополнительной покупке.

Как видите укладка натурально черепицы — довольно трудоемкий и длительный процесс. Что бы накрыть крышу самостоятельно, потребуются минимум 2-3 человека, обладающих определенными строительными навыками и умением работать с инструментом.

Натуральная керамическая черепица – инструкция по укладке и монтажу

Укладка керамической черепицы обоснована выдающимися техническими и эстетическими качествами материала, надежность которого подтверждает практически вековая эксплуатация. Созданная путем спекания природных компонентов натуральная черепица стойко сопротивляется всему диапазону атмосферных факторов. Однако кроме плюсов у «нелегкого» по критериям цены и веса покрытия есть еще и минусы, заключающиеся в трудоемкой укладке штучных элементов и в необходимости скрупулезного выполнения технологических предписаний.

macromedia.com/pub/shockwave/cabs/flash/swflash.cab#version=6,0,40,0″>

Содержание

  • 1 Подготовительный этап и расчеты

    • 1.1 Сколько нужно купить черепицы?

    • 1.2 Расчет материала для гидроизоляции

    • 1.3 Расчеты стропильных ног и обрешетки

    • 1.4 Сколько потребуется крепежа?

    • 1.5 Важный этап подготовки – проверка

  • 2 Укладка натуральной черепицы

Подготовительный этап и расчеты

Монтаж керамической черепицы можно условно разделить на два стандартных этапа. Первый из них заключается в тщательном предварительном расчете и доскональной подготовке, вторая часть работы является непосредственной укладкой.

Сколько нужно купить черепицы?

Банная кровля из натуральной черепицы может иметь один, два, четыре или более скатов, расположенных под разным углом. Монтируется черепица с перекрытием-нахлестом, размер которого зависит от крутизны крыши. Значение, полученное посредством вычитания из полной длины керамического элемента отрезка, требующегося для формирования перекрытия, является полезной длинной материала. Полезная ширина указывается изготовителем в технических документах.

Исходя из полученной в результате умножения этих «полезных» параметров площади, вычисляется количество штук, необходимых для обустройства одного метра кровли. Но лучше посчитать количество горизонтальных рядов и вертикальных аналогов, разделив соответствующие величины крыши на полезную ширину и длину. Все полученные результаты округляются в сторону увеличения с расчетом, что целые керамические детали нужно будет обрезать.

Рассчитали? Теперь к результату добавьте еще ряд черепицы, как положено при работе со строительной керамикой, на «бой» и обрезку. Не забудьте, используя те же значения, рассчитать количество доборных деталей для обустройства фронтонов и конька.

Расчет материала для гидроизоляции

Правильный монтаж натуральной черепицы на крыши с крутизной до 22º выполняется с обязательной укладкой гидроизоляционной прослойки. Рекомендовано использовать рулонный мембранный материал, настилаемый с нахлестами полотен по 10 см, с напусками по линиям фронтонных и скатных свесов по 15 см, с перехлестами через выступающие углы по 15-20 см. Количество материала рассчитывается посредством умножения общей площади скатов на 1,4.

Обратите внимание. Для обеспечения вентиляции гидроизоляционная мембрана укладывается с отступом от линии конька на 30 см. Конек нужно будет оснастить специальной изоляционной лентой.

Напуск нужно будет оставить в зоне прохода дымохода и в зоне примыканий стен, если баня пристроена к жилому зданию.

Расчеты стропильных ног и обрешетки

Приблизительный вес натуральной черепицы, приходящейся на 1 м² кровли, составляет 40 кг. Приплюсовать нужно еще и снеговую нагрузку, характерную для конкретного региона. Следовательно, стропильная система должна быть достаточно мощной. Но для ее сооружения необязательно использовать толстый брус, достаточно сократить шаг установки стропильных ног. Оптимальный выбор для стропильной ноги – брус с прямоугольным сечением с размерами сторон 75 и 150 мм, можно чуть больше и меньше. Монтировать фермы рекомендовано через 90 см, еще лучше через 60 см.

Для сооружения обрешетки купить нужно брус с размерами 50×50 мм, подойдет и прямоугольный аналог 40×60 мм.

Важно. Решетины, проложенные вдоль карнизов, должны быть шире рядовых элементов приблизительно на 15-20 мм. Это необходимо для формирования равномерной плоскости ската, ведь предыдущие элементы лежат внахлест.

Количество рядов обрешетки равно количеству горизонтальных рядов черепица плюс один ряд, проходящий вдоль карнизного свеса.

Сколько потребуется крепежа?

Для крепления нужны оцинкованные шурупы и специальные кляймеры. Фиксируют элементы керамического покрытия в зонах повышенной ветровой нагрузки. В обязательном порядке крепится нижний ряд, проходящий вдоль линии карниза, ряд вдоль фронтона и конька. Если монтаж кровли из натуральной черепицы выполняется на крутой крыше с уклоном более 50º, дополнительно в шахматном порядке фиксируются рядовые элементы. В таком варианте одна закрепленная черепица будет удерживать верхних и нижних «соседей».

Важный этап подготовки – проверка

Перед сооружением обрешетки под керамическое покрытие во избежание досадных ошибок и перекосов размеры обустраиваемой стропильной системы нужно измерить.

  • На данном этапе можно скорректировать направление горизонтальных решетин, расположив их по веерному принципу. В таких ситуациях расстояния между решетинами увеличивают в сторону фронтона с большим размером.
  • Отклонения в вертикальном направлении устраняются идентичным веерным методом, посредством формирования незначительного люфта элементов в необходимом направлении.

Начинают проверку с диагоналей по скатам. Если их размеры не совпадают, промерить нужно каждую из сторон скатного прямоугольника отдельно.

Укладка натуральной черепицы

Если кровельная керамика монтируется поверх гидроизоляционного подстила и утеплителя, крышу нужно будет обеспечить двумя вентиляционными зазорами. Первый зазор будет находиться между теплоизоляцией и гидроизоляционной мембраной, второй между ней же и покрытием. Так натуральная керамическая черепица, деревянные детали и утеплитель будут освобождаться от излишков влаги, благодаря чему будут долго служить.

  • Первый вентиляционный зазор можно сформировать, как за счет установки обрешетки, так и за счет укладки вдоль конька обрезной доски с толщиной 5 см. Если в качестве гидроизоляционного материала будет использоваться диффузионная пленка, в формировании данного вентиляционного канала нет необходимости.
  • Второй зазор для вентиляции обеспечивает установка контробрешетки.

Гидроизоляционным настилом покрывается вся площадь.

Настилать полотна начинают снизу, продвигаясь в направлении конька. Укладывают в горизонтальном направлении с обязательным нахлестом и креплением полотен между собой степлером или скотчем. Зафиксировать настил нужно будет и по периметру с шагом 20 см.

Обратите внимание. Между решетинами настил должен слегка провисать. Приблизительно на 3 см. Благодаря провисанию скопившийся конденсат и влага будут стекать в своеобразные углубления, не задерживаясь на стройматериалах.

Далее производится монтаж обрешетки под черепицу согласно описанным выше расчетам. После устройства данного элемента кровельной конструкции еще раз проводятся контрольные замеры. Выверяется правильная установка обрешетки в плоскости. При выявлении отклонений более 5 мм производят выравнивание путем подкладки деревянных элементов под жерди.

Монтаж керамических элементов

Для того чтобы укладка натуральной черепицы не повлекла разрушения стропильной системы из-за интенсивного перемещения по ней, весь требующийся материал поднимают на крышу сразу. Но ставить тяжелый ящик с черепицей на стропила нельзя, нужно разложить стопками по 5 или 6 штук, равномерно распределяя партии по кровле.

  • Первым делом без фиксации выкладывают ряды вдоль конька и карниза. Если не получается уложить в ряд только целые детали, обрезку керамических элементов выполняют на земле шлифовальным инструментом с диском для резки камня.
  • Через полученные в результате первоначальной раскладки направления красящей шнуркой отмечают линии предстоящей укладки вертикальных столбцов. Обязательно нужно наметить фронтонную линию и далее линии через каждые 3-5 вертикальных рядов.
  • Разложенную черепицу крепят так, как указывает инструкция по монтажу натуральной черепицы, приложенная к продукции производителем. По правилам начинают с нижнего правого угла кровли, продвигаясь в ряду влево, затем вверх.
  • Производится монтаж и крепление доборных деталей для конька и фронтонов. Перед монтажом фасонных элементов на конек устанавливается обрезная доска, расположенная ребром. Она не должна соприкасаться с коньковой черепицей. В точках пересечения фронтонной и коньковой деталей их нужно подогнать друг к другу путем обрезки.
  • Обрезной доской подшиваются карнизы так, чтобы был обеспечен доступ воздуха в вентиляционные каналы.

Для безопасного перемещения по сооружаемой кровле нужно обеспечить себя страховочной привязью. Опытные строители рекомендуют устроить еще и черновую обрешетку.

Монтаж кровельной керамики – дело нелегкое. Желательно доверить его профессиональным исполнителям. Но даже в случае заказа укладки хозяину необходимо знать последовательность и цель строительных операций, чтобы своевременно выявить технологические нарушения.
