Что такое технология Тисэ?

Подробно она описана на сайте www.tise.ru. Коротко можно сказать, что это приложение широко развитой промышленной технологии «отливки» домов из железобетона в передвижной опалубке к строительству малогабаритных домов малыми силами. Разработчики предлагают относительно дешевый (50-100 у.е.) набор инструментов, позволяющих одновременно отливать один «пустотелый блок для возведения стен различной толщины: ТИСЭ-1 для стены 19 см (вес — 12кг), ТИСЭ-2 для стены 25 см (вес — 14кг) и ТИСЭ-3 для стены 38 см (вес — 18кг) — стены подвалов и домов выше 3 этажей. Длина всех формуемых блоков — 51 см, а их высота — 15 см. Оснастка позволяет формовать пустотные, сплошные и половинные блоки, высота сплошных блоков — 19 см. Фирмой ТИСЭ осваивается выпуск опалубок «ТИСЭ-Д» для возведения скругленных стен.

Технология Тисэ принципиально отличается от других аналогов тем, что распалубка осуществляется сразу после уплотнения. «Один блок формуется за 5-10 минут». Вторая особенность характерна для работы с передвижной опалубкой. Стеновой блок формуется непосредственно в стене без подстилающего раствора. Формование блоков можно выполнять и вне кладки, на любом ровном месте. Через день-два их уже можно укладывать в стену на подстилающий раствор, но это менее целесообразно. По ходу кладки-отливки стены пустоты следует заполнять гидрофобным теплоизолятором.

Тисэ и традиционная кладка

В итоге получается стена, близкая по свойствам стене, сложенной из керамзитобетонных или пенобетонных блоков. Сравним цену материалов и трудозатраты на сооружение стен по технологии Тисэ и из готовых блоков. Для кладки 1 м3 стены Тисэ потребуется 0,6 м3 богатого густого раствора (пустоты в блоке составляют 45% , раствор — 55% + раствор на заполнение вертикальных швов) и 0,4 м3 утеплителя; для стены из блоков потребуется 0,9 м3 собственно блоков и 0,1 м3 бедного раствора. Блоки стоят 40 у.е./куб, утеплитель — от 30 у. е./куб, раствор придется готовить на площадке. Компоненты богатого (1:3:0,5) раствора стоят 20 у.е. (цемент) + 10 у.е. (песок)/куб раствора, бедный раствор обойдется в 20 у.е./куб. Итого материалы для кладки 1 м3 стены Тисэ стоят 0,6х30+0,4х30=30 у.е.; для стены из блоков — 0,9х40+0,1х20=38 у.е. Трудоемкость сооружения стены Тисэ заметно выше, чем кладки из блоков: в последнем случае приходится готовить значительно меньше раствора, не надо ничего уплотнять и соблюдать особую осторожность, как при снятии опалубки Тисэ со свежесформированных блоков. По заверениям разработчиков, формирование одного блока занимает до 10 мин., добавим пару минут на перемещение и установку по уровню или шнурке опалубки и получим: «каменщик», формирующий блоки с подсобником, готовящим и подающим раствор, за час могут изготовить до 5 блоков, за 10-ти часовой рабочий день — 50. При ширине стены 25 см это составит 50х0,5х0,25х0,15=0,94 м3 кладки. Три человека за один день могут положить от 4 м3 кладки из пенобетонных блоков. В деньгах трудозатраты на 1 м3 стены Тисэ составят не менее 40 у.е. (дневная зарплата двух рабочих). Трудозатраты на 1 м3 стены из блоков можно оценить в 60/4=15 у.е. В итоге получается 70 у.е. за 1 м3 стены Тисэ и 55 у.е. за 1 м3 стены из блоков.

К стоимости цены стены Тисэ надо добавить еще цену набора инструментов Тисэ. Эта добавка существенно зависит от объемов работ. Если объем всех стен 10 м3, добавка на 1 куб составит 10 у.е., при объеме всех стен 100 м3 — 1 у.е./1 куб. Особенно велики затраты труда на ручное изготовление раствора — 20 у.е./куб. Их можно существенно снизить, если приобрести бетономешалку, однако ее минимальная цена — 300 у.е. — тоже добавится к общей стоимости стен. Но даже при объеме всех стен более 100 м3 затраты на 1куб. будут >55 у.е., и работа по технологии Тисэ станется дороже традиционной кладки. При существенно меньших объемах работы класть стены из облегченных блоков намного дешевле.

Сюрпризы технологии Тисэ

Кроме высокой трудоемкости исполнения и стоимости оборудования, в технологии Тисэ заложены и другие сюрпризы для неопытного, «народного», как выражаются разработчики Тисэ, строителя.

1. «Песок используется крупный или средний, непросеянный» утверждают разработчики, но не предупреждают, что в непросеянном песке могут оказаться комочки глины или других примесей. Поскольку стенки блоков тонки (4 см), присутствие примесей недопустимо.

2. «В день можно выложить один слой блоков, а за три недели с одной опалубкой возводится этаж среднего дома.» В день с одной опалубкой можно выложить 50 блоков — 25 метров кладки в длину. Дом размером 9х9 м с одной внутренней капитальной стеной имеет длину стен 45 м. Таким образом, чтобы выложить за один день один ряд понадобится 2 опалубки и 2 «каменщика». К тому же, минимальный объем промышленных бетономешалок — 200 л, этого количества раствора хватит для формирования 20 блоков. Имея одну опалубку, такое количество блоков можно сделать за 4 часа. Густой раствор столько не живет, он через 2 ч затвердеет и станет непригоден для работы. Используя одновременно 2 опалубки, можно уложиться в 2 ч.

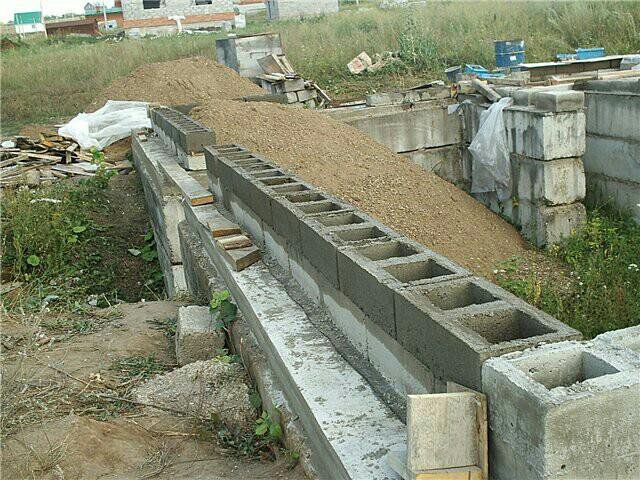

3. Присмотревшись к рисунку, можно заметить, что блоки Тисэ лежат в стене с перевязкой в ? блока. И формировать на стене блоки можно только двумя способами: точно друг над другом или со сдвигом на ?, иначе поперечные стенки очередного блока окажутся над пустотой, и сформировать их будет невозможно. Как можно при таких строгостях выложить стену, длина которой не кратна длине блока (51 см)? Как оформить в произвольном месте установку дверей и окон, примыкание капитальных стен? Уверен, что разработчики Тисэ знают ответы на эти вопросы, однако на своем сайте они их не дают. Боюсь, что практическое решение этих вопросов доставляет строителям немало сложностей.

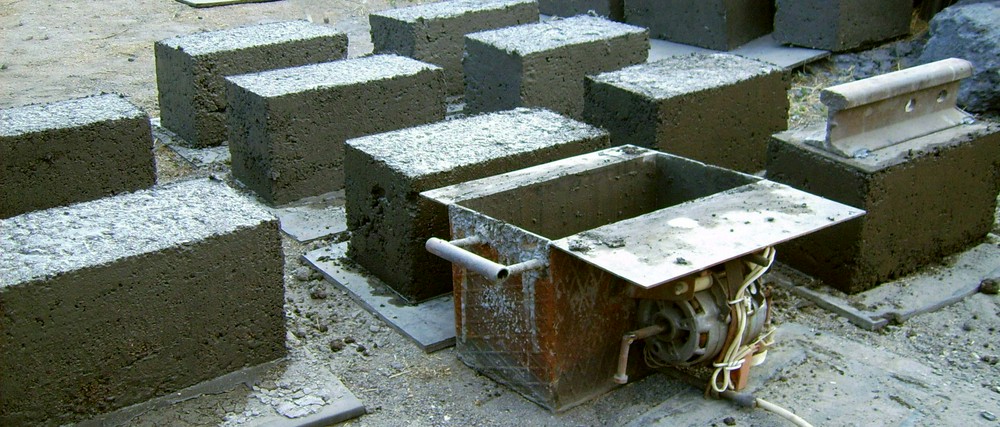

4. Кладка стен из блоков Тисэ, отлитых на площадке, — довольно сложная процедура, так как раствор в горизонтальных швах придется класть на узкие (4 см) стенки блоков. Собрать раствор, который провалится при этом в пустоты блоков, будет практически невозможно. Излишки раствора внутри блоков ухудшат их теплоизоляционные качества, затруднят заполнение блоков теплоизоляцией или бетоном с арматурой.

Выводы

Работа по технологии Тисэ снижает скорость сооружения стен. В сутки можно положить не более одного ряда блоков — 15 см. В дождь работа невозможна: свежеположенные блоки нуждаются в защите от воды. Таким образом, по технологии Тисэ на кладку одного этажа дома уйдет три недели даже при использовании нескольких опалубок. Из готовых легкобетонных блоков один этаж можно сложить за 5 — 7 дней.

Кроме того, применение Тисэ приводит (в сравнении с классической кладкой стен из легкобетонных блоков) к снижению затрат на стройматериалы и к значительному увеличению затрат труда, в первую очередь на приготовление раствора, и к увеличению сроков строительства. Снизить затраты труда и времени можно только при одновременном использовании нескольких комплектов Тисэ и бетономешалки. Это целесообразно только при больших объемах работ (от 100 м3) кладки и чрезвычайно дешевой рабочей силе.

Материал предоставлен Потапенко Андреем Игоревичем [email protected]

У нас есть:

Технология ТИСЭ в Минске / ТИСЭ-дешевое домостроение

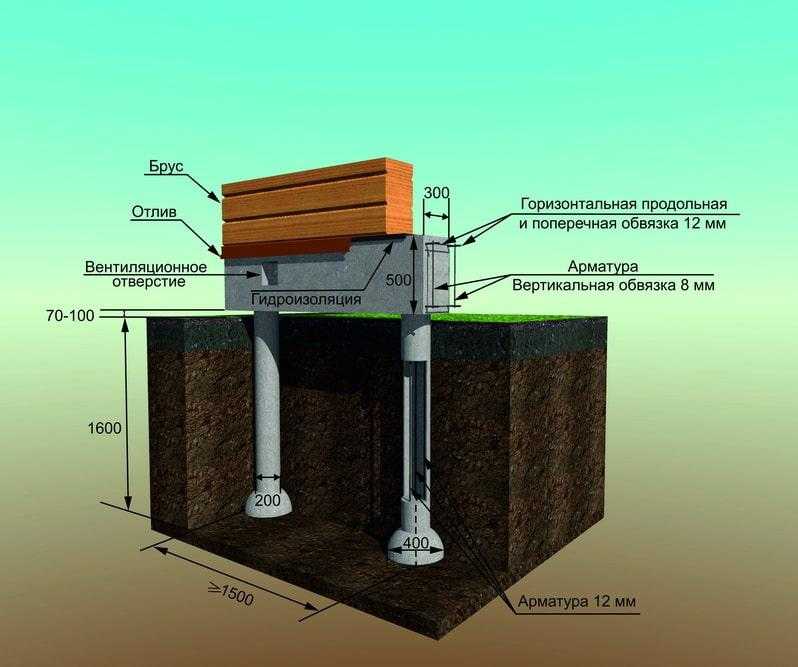

Технология ТИСЭ  — это уникальная технология строительства свайно-ростверковых фундаментов с применением запатентованного бура ТИСЭ, позволяющего выполнять выборку грунта в скважинах ниже глубины промерзания грунта, и технология строительства бетонных стен с применением запатентованной переставной опалубки ТИСЭ.

 Технология строительства СРФ является многодельной —  много этапов с применением большого количества инструментов и материалов. И если на каком-то этапе чего-то не будет хватать, то стройка останавливается.

В каждом доме есть крыльца и террасы.  От того как Вы их сделаете, будут зависеть теплопотери Вашего дома. Также большую роль играет высота посадки дома к  уровню Вашего участка. Конструкция террасы может быть разная: плитная, рамная железобетонная, лаги по деревянному брусу,  на столбах и т. д.  Терраса может по разным вариантам  соединяться с фундаментом  в зависимости от ее конструкции.

От этого будет зависеть стоимость  работы и объем материалов на их изготовление. Обычно их изготавливают после возведения дома. Либо сразу закладывают в конструкцию фундамента.

Срок изготовления фундамента без форс-мажорных обстоятельств —  обычно не более двух недель.

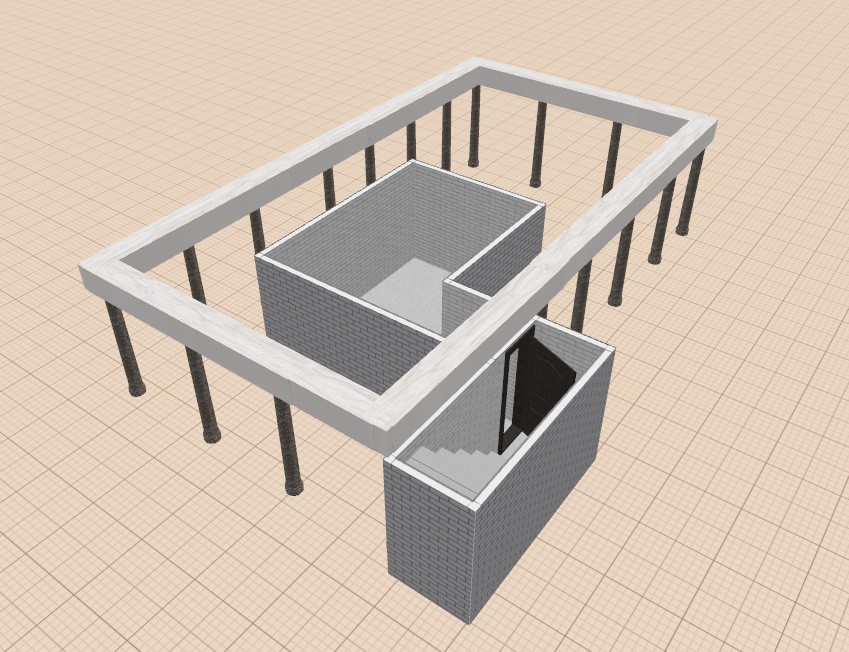

Технология выполнения работ по строительству свайноростверкового фундамента:

0.   Выезд на участок,  его разметка под снятие плодородки и руководство  погрузчиком в момент снятия грунта.

1. Разметка участка застройки и установка обноски в нитках.

2. Высверливание в грунте отверстий, изготовление расширений в отверстиях по технологии ТИСЭ.

4. Доставка арматуры, пенопласта, рубероида и др. материалов по мере необходимости.

5. Заливка свайного поля.

6. Подготовительные земляные работы, укладка пенопласта в качестве демпфера.

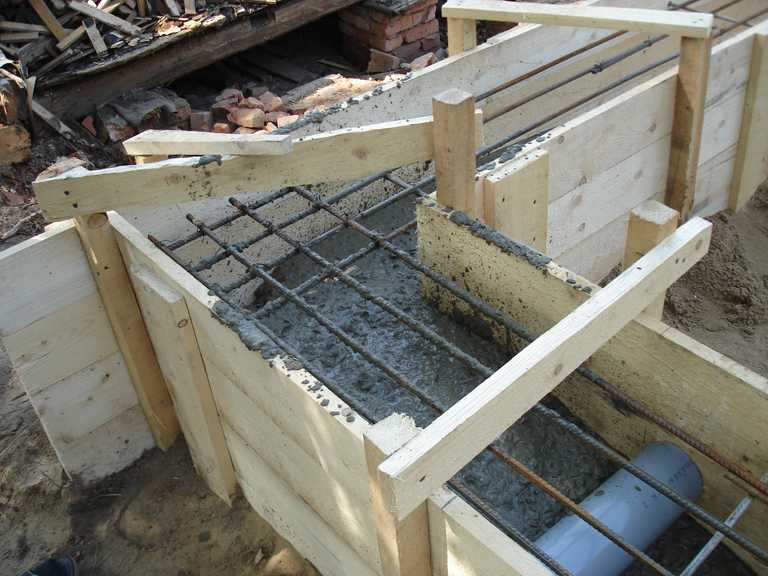

5. Вязка армирующего  каркаса на ростверк

6. Доставка опалубки грузовиком.

7. Установка опалубки и ее раскрепление.

8. Заливка бетона в опалубку.

9. Снятие опалубки через 3-4 дня.

10. Загрузка опалубки и вывоз ее грузовиком.

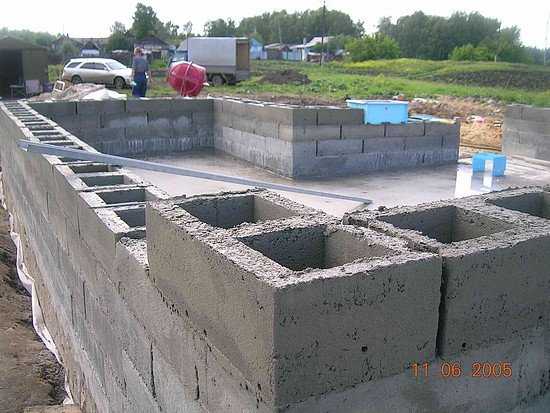

 Cтроительство дома по технологии ТИСЭ.

 По технологии ТИСЭ возводятся стены коттеджей и домов с круглогодичным проживанием, летних дачных домиков, гаражей, хозблоков, бань, складов, ограждений, стен и террас на склонах и сейсмостойких сооружений. Стены ТИСЭ возводятся с помощью переставной опалубки, изготовленной из стали и рассчитанной на формование одного блока с пустотностью около 45 % как непосредственно в стене, так и на любом ровном месте. Опалубка ТИСЭ-2 позволяет формовать двухпустотный песчаноцементный блок по объему равный 8 кирпичам стеновой кладки, а опалубка ТИСЭ-3 заменяет 12 кирпичей кладки!!! Причем, стоимость такой кладки из блоков ТИСЭ, как минимум, в 6  раз ниже стоимости кирпичей!!!

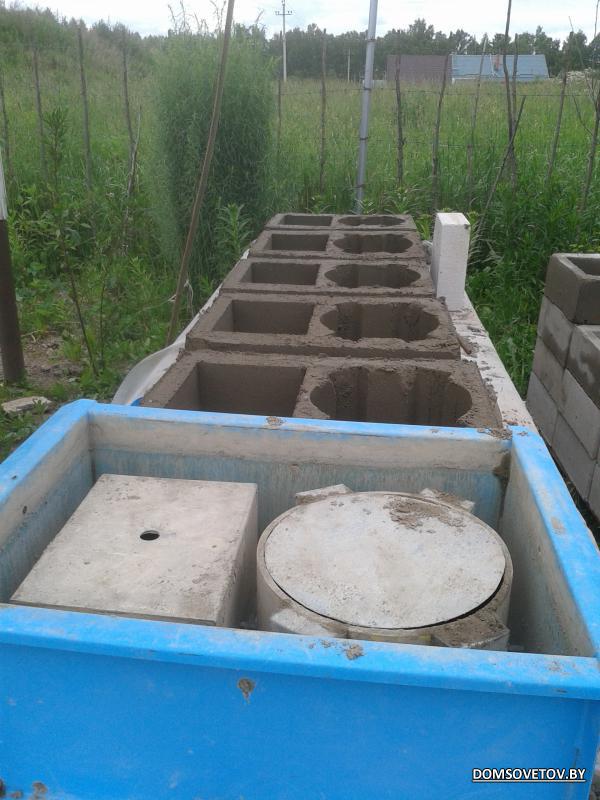

Переставная опалубка ТИСЭ.

                                       ( https://youtu.be/He71YJW_3yA  Строительство дома по технологии ТИСЭ ).

В любом доме внутренние стены должны выполнять функцию теплоаккумулятора:они должны быть теплоемкими, тогда температура в доме не будет иметь резких скачков при поподании холодного воздуха в дом и неравноменой работы отопительного оборудования. Самым лучшим таким материалом  на сегодняшний день считается кирпич и бетон. Но иметь кирпичные внутренние стены -не дешевое удовольствие. Заливать внутренние стены из бетона по опалубке, то же довольно дорого.Но вот уже как 20 лет на рынке существует технология ТИСЭ для стен, гле применяются металлические формы-опалубки для изготовления песчаноцементных двухпустотных блоков. Стоимость цемента и песка, которые необходимы для кладки одного куб метра такой кладки  составляет всего около 15 уе. И более дешевой теплоемкой несущей стены Вы не найдете среди всех прочих строительных материалов. Ее технология уже отработана годами!!! В социальных сетях есть очень много видеороликов с реальной стройки по этой технологии. Внизу приведены основные сведения об этой замечательной технологии. Также дополнительно можете прочитать статью в разделе Ворос-Ответ СТЕНЫ ТИСЭ этого сайта.

     Возведение стен начинается с определения необходимой ее толщины и выбора типа опалубки. Для стен разной толщины существуют различные строительные опалубки кирпичей:
ТИСЭ-2 для стены 25 см (вес- 14 кг) – наиболее универсальная опалубка;     ЗАМЕНЯЕТ стандартных 8 КИРПИЧЕЙ!!!
ТИСЭ-3 для стены 38 см (вес- 18 кг) – стены подвалов и домов выше 3 этажей.         ЗАМЕНЯЕТ 12  стандартных КИРПИЧЕЙ!!!

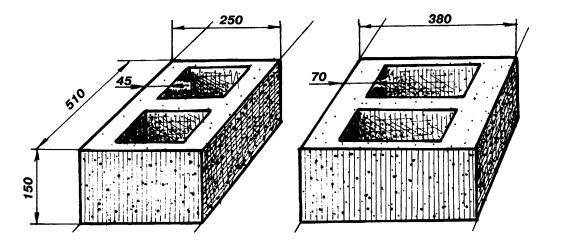

Длина всех формуемых блоков – 51 см, а их высота – 15 см. Оснастка позволяет формовать пустотные, сплошные и половинные блоки, и даже тротуарные плитки.
Каждая строительная опалубка оснащена всеми необходимыми для возведения стен инструментами и приспособлениями, компактно уложенными в саму форму.
Технологией ТИСЭ предусмотрено возведение трехслойных стен с гибкими связями. Стены возводятся с опалубкой ТИСЭ-3 с поворотом пустотообразователей. Такая стена-сэндвич без мостков холода позволяет существенно повысить теплоизолирующие характеристики стен. Армирование такой стены включает горизонтальное армирование стеклопластиковой дорожной сеткой, прокладываемой через 4 ряда кладки, и поперечное армирование с гибкими связями диаметром 6 мм из базальтовых волокон, закладываемых в каждый стеновой блок при его формовании. Для придания возводимой трехслойной стене достаточной прочности и устойчивости поперечные арматурные элементы устанавливают под углом с изменением направления наклона от ряда к ряду. В этом случае в зазоре стены создается пространственная ферма, помогающая полноценно воспринимать стене все действующие на нее нагрузки.
Пустоты заполняются засыпным утеплителем (толщина слоя утепления – 18 см). При заполнении стен керамзитом – это как 1,5 м кирпичной кладки, а с пеноизолом – как кирпичная кладка трехметровой толщины! Такой подход к возведению теплых стен целесообразен с учетом того, что стены, возведенные с ТИСЭ, – ровные, не требующие нанесения толстого штукатурного слоя.

Табл. Сравнение стоимости  одного м куб кирпичной стены  и стены ТИСЭ по материалам.

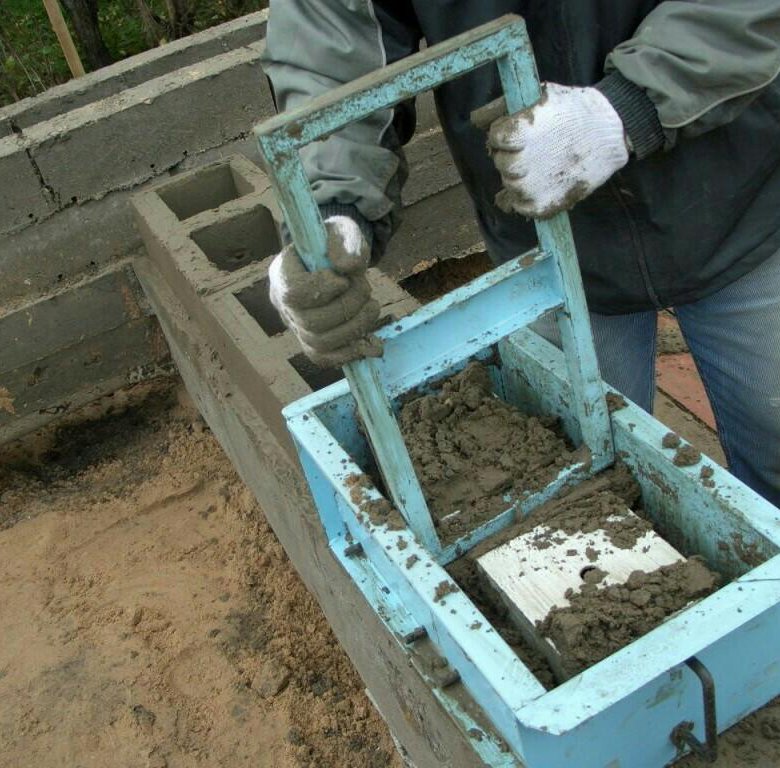

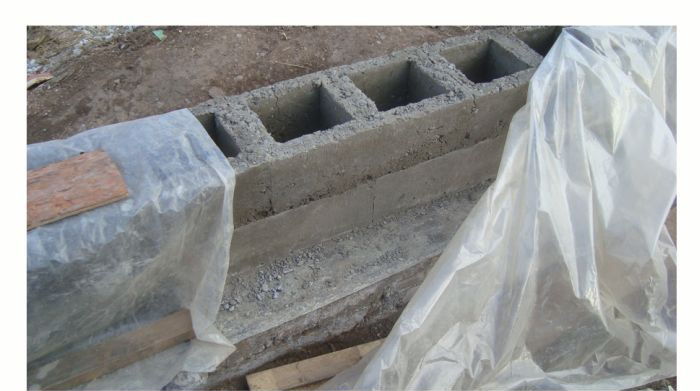

Формование стеновых блоков и возведение стены.

Формование стеновых блоков выполняется непосредственно в стене без подстилающего раствора: достаточно смочить нижний ряд блоков водой. В качестве смеси используется смесь песка и цемента М 400 с небольшим количеством воды (3 : 1:0,5) – жесткая смесь. Песок используется крупный или средний, непросеянный. При подборе песка для смеси необходимо избегать использования мелкого и пылеватого песка. Иначе, смесь сложно уплотнить, она очень чувствительна к количеству воды, плохо трамбуется и не держит форму после распалубки.
Смесь уплотняется ручной трамбовкой. Распалубка выполняется немедленно. Процесс формования одного блока занимает 5 – 10 мин, в зависимости от типа опалубки. В день можно выложить один слой блоков, а за три недели с одной опалубкой возводится этаж среднего дома. Формование блоков можно выполнять и вне кладки, на любом ровном месте. Через день-два их уже можно укладывать в стену на подстилающий раствор, но это менее целесообразно.
При формовании стенового блока смесью заполняют половину формы и приступают к уплотнению смеси несильными ударами ручной трамбовки.3атем докладывают смесь и завершают уплотнение. Если смесь правильно подобрана, то в завершении уплотнения сверху будет проступать цементное молочко. Излишек смеси срезается скребком под верхний уровень пустотообразователей. К распалубке приступают сразу без задержки, предварительно вынув продольный и поперечные штыри. На отформованный блок укладывают выжимную панель и рычагом (трамбовка со штырем) приподнимают и извлекают пустотообразователи, а затем и снимают форму с блока, одновременно прижимая к нему выжимную панель.
После распалубки в стене остаются отверстия диаметром 10 мм от фиксирующих штырей.
Пористые заполнители (шлак, керамзит, опилки и т.п.) не используются, т.к. они существенно снижают морозостойкость материала, не создавая эффективной теплоизоляции и не оказывая существенного снижения труда и средств.

Обращаем внимание на то, что смазка стенок формы, традиционно используемая при распалубке бетонных изделий, не требуется, т.к.распалубка выполняется немедленно, до начала схватывания смеси.

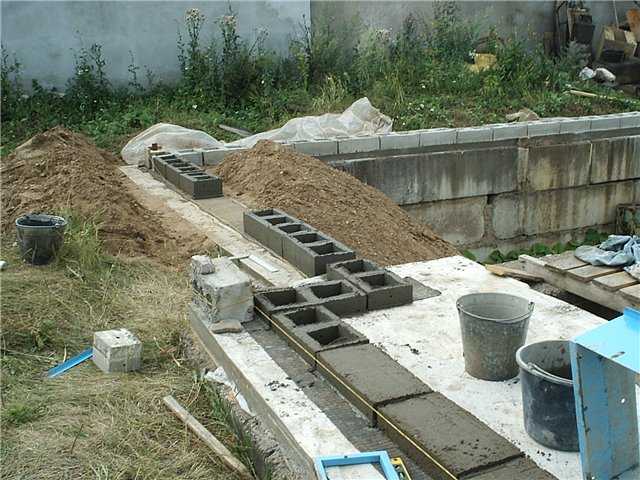

Формование блоков в стене с опалубкой ТИСЭ выполняется слоями. Процесс возведения стен упрощен благодаря наличию в нижней части формы выступов, охватывающих нижний ряд блоков, и отсутствию кладочного раствора (достаточно смочить нижний ряд блоков водой). В стене можно сразу же формовать и пазы под балки перекрытия и отверстия под размещение арматуры скрытой проводки, и т.п. Отсутствие большой строительной площадки под размещение стройматериалов, возможность строить без электроэнергии – существенное преимущество технологии ТИСЭ.

Испытания стеновых блоков

Стеновые блоки, отформованные по технологии ТИСЭ, прошли испытания в марте 1995 г. в КТБ «Мосоргстройматериалы» на прочность, морозостойкость и теплопроводность. Стеновой блок, отформованный с опалубкой ТИСЭ-2, при марке цемента 400 выдержал около 100 т на сжатие, а его морозостойкость в несколько раз выше, чем у керамзитобетонных блоков. Полученные результаты подтвердили ожидаемый большой запас по прочности и морозостойкости этих блоков и позволили рекомендовать технологию ТИСЭ для возведения стен в условиях индивидуального строительства без каких-либо ограничений.

Трехслойная стена

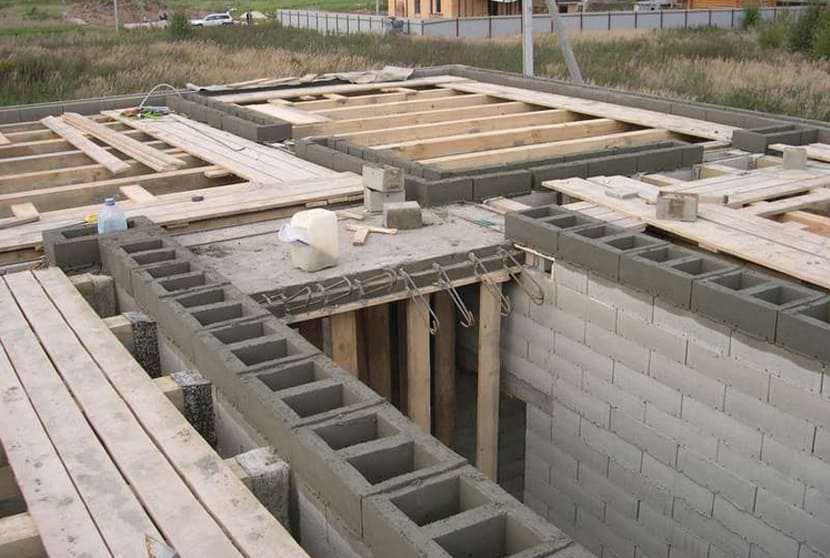

Возведение стен

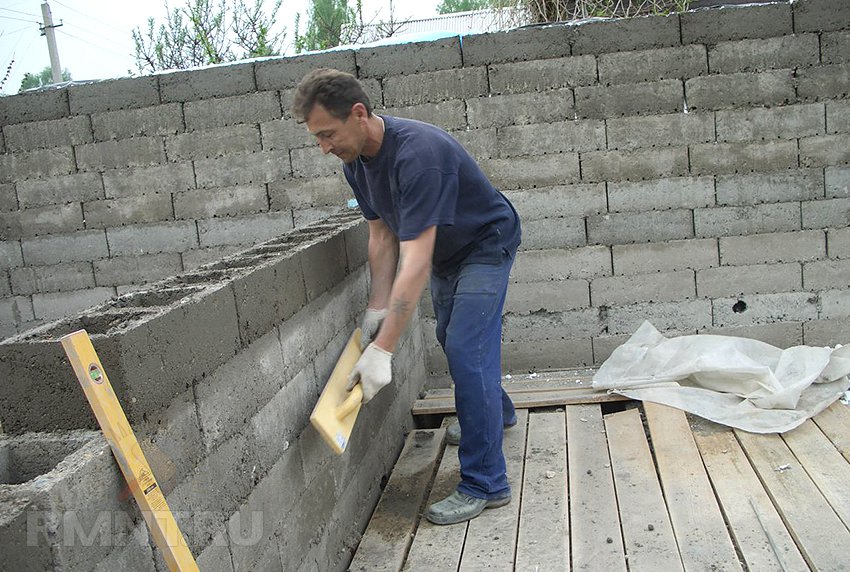

Процесс формования стенового блока начинается с установки формы в стену, рядом с только что отформованным блоком. Блоки формуются слоями. В день – один слой блоков. Если же теплая погода, то следующий ряд блоков можно выкладывать и через 4 ч.
При необходимости создания в стене отверстий и проемов под монтаж скрытой проводки, инженерных коммуникаций, пазов под размещение балок перекрытия, окон систем вентиляции и т.п. в форму укладывают соответствующего размера вкладыши, извлекаемые сразу после распалубки.

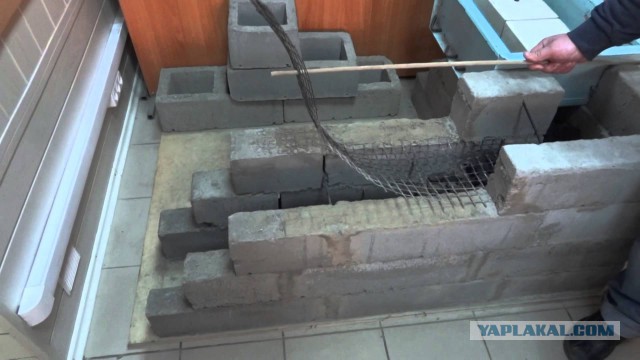

Технология ТИСЭ предполагает армирование стены. Горизонтальное армирование выполняется прокладкой сварной сетки или прутков арматуры диаметром 5-6 мм. Возможно армирование и дорожной неметаллической сеткой. Предусмотрено выполнение и вертикального армирования стен. При заполнении вертикальных колодцев стен арматурой и бетоном создаются силовые вертикальные стойки, хорошо воспринимающие вертикальные и боковые нагрузки. Вертикальное армирование целесообразно под опорами перемычек широких оконных и дверных проемов.

При возведении стен, подвалов или стен домов сейсмоактивных районов целесообразно применить опалубку ТИСЭ-3 и вводить вертикальное армирование каждого четвертого колодца стены. Если на слой блоков предполагается укладка бетонных перекрытий, то эти блоки формуют на арматурную сетку. Это позволяет уложить в пустоты этих блоков керамзитобетон, создав тем самым удобную площадку под монтаж плит.

Утепление стен

Технологией ТИСЭ предусмотрено размещение насыпного утеплителя в вертикальных пустотах стен. Размещение утеплителя с внешней стороны, под внешней отделкой – наиболее распространенная схема утепления. Утеплитель может располагаться и под внутренней отделкой помещения. Этот вариант утеплителя лучше совмещать с засыпкой пустот стен утеплителем. В качестве утеплителя, внешней и внутренней отделки могут быть использованы все без исключения современные и традиционные утеплители, отделочные и строительные материалы. Наличие в стенах отверстий диаметром 10 мм, остающихся после распалубки стенового блока, существенно упрощает процесс монтажа утепления и отделки.

Утепление стен, возведенных по технологии ТИСЭ, может выполняться с различным подходом. Обращаем внимание, что высокая степень пустотности стен (45 %), возведенных по технологии ТИСЭ, необходима для создания конструктивной толщи ны стены при минимальных материальных затратах, а не для теплоизоляции. Для подтверждения этого приведем расчетные данные по теплоизоляции такой стены.

– Если пустоты ничем не заполнять, то теплоизоляция такой стены эквивалентна кирпичной стене той же толщины (конвективный теплообмен в пустотах ухудшает теплоизоляцию).
– Если пустоты заполнить керамзитом, то теплоизоляция увеличится в 1,5 раза.
– Если пустоты заполнить высокоэффективной теплоизоляцией (пенопластовая крошка, минвата), то теплоизоляция увеличится уже в 2 раза. Это – предел, т. к. существующие у стеновых блоков мостки холода «обходят теплоизоляцию» снижая ее эффективность.
– Исходя из расчетов, у стен, возведенных с опалубкой ТИСЭ-3 (толщина стен 38 см), теплоизоляция не может быть выше, чем у кирпичной кладки толщиной 75 см.

 Теплоизоляция стены снаружи

 Варианты с размещением теплоизоляции снаружи, с современной отделкой наиболее целесообразны и являются наиболее распространенными в мировой строительной практике. Технология монтажа внешней теплоизоляции и отделки очень проста и проводится в короткие сроки.

В качестве теплоизоляции могут использоваться как пенопластовые панели толщиной 50 – 80 мм, так и жесткие или полужесткие минераловатные плиты той же толщины. Общая толщина деревянного каркаса при этом должна быть больше на 10 – 20 мм толщины утеплителя, т. е. последний должен быть чуть утоплен для обеспечения гарантированного зазора между ним и вагонкой, что позволит вентилировать полость, исключить отсыревание утеплителя и вагонки, продлить срок их службы. В качестве утеплителя может использоваться и минвата. Для исключения проседания минваты под собственным весом в технологические отверстия стены забиваются деревянные планочки, образующие на стене «ежик», на который и накалывается минвата.

По другому варианту технологии ТИСЭ на одной ленте фундамента одновременно возводят параллельно с основной стеной и кладку в полкирпича. Стены связаны друг с другом закладными элементами, выполненными а виде скобы из арматуры диаметром 5-6 мм. Отогнутые в разных плоскостях законцовки каждой скобы располагаются в слоях раствора соединяемых стен. В зазоре между стенами располагают насыпную теплоизоляцию (керамзит, пенопластовая крошка и т.п.) или в виде жесткого утеплителя (пенопласт, минплита и т.п.).
Распространенный вариант утепления, включающий пенопластовые панели – их оштукатуривание по сетке, – также может быть использован при возведении стен по технологии ТИСЭ.

Интересен и вариант возведения с опалубкой ТИСЭ двух параллельных стен с организацией утепления по аналогии с предыдущим вариантом. В этом случае можно возводить внешнюю стену с опалубкой ТИСЭ-1 (толщина стены 190 мм). Для усиления стенок формуемых блоков в нижней части здания (2 м от земли) пустоты внешней стены целесообразно заполнить керамзитобетоном.

 Теплоизоляция внутри помещения

 При всех вариантах утепления стены с внутренней стороны могут быть отделаны самыми разнообразными материалами. Используя технологические отверстия в стеновых блоках, можно закрепить горизонтальные или вертикальные рейки, а к ним – вагонку с вертикальной или горизонтальной ориентацией. Сухая штукатурка может быть закреплена также на деревянном каркасе или же непосредственно на стене шурупами или на мастике. Хорошо на возведенную стену укладываются стеклообои или жидкие обои, имеющие некоторую рельефность.

Существует и вариант внутреннего расположения теплоизоляции (со стороны помещений). Вариант этот достаточно распространенный и внешне весьма привлекательный: организация теплоизоляции и внутренняя отделка решаются одновременно, с минимальными затратами. Основная проблема – в передаче холода от внешних стен на сопрягаемые с ними перекрытия и внутренние стены и перегородки. Углы сопряжения при таком исполнении теплоизоляции могут промерзать. Для снижения степени промерзания этих зон перекрытия лучше делать на лагах, а не бетонные. Желательно также при возведении стен использовать опалубку ТИСЭ-3, а пустоты этих стен заполнить утеплителем. К недостаткам этой схемы теплоизоляции можно отнести также и сложность эффективного утепления стен в зонах дверных и оконных проемов и подверженность силовых несущих стен большим температурным колебаниям как сезонным, так и суточным.

 Наиболее оправдан такой вариант утепления стен домов в теплых регионах. Целесообразен он при утеплении бани или сауны. В этом случае они весьма быстро и существенно экономичнее будут прогреваться. В качестве утеплителя используется минвата, а пароизоляции – фольга. Изнутри баня отделывается вагонкой. предпочтительно из осины.

 Практические советы

1. Отверстия диаметром 10 мм в стене, остающиеся при распалубке от технологической оснастки, могут использоваться: для крепления внутренней и внешней отделки; при оборудовании гаража в них могут забиваться штыри для укладки полок, крюки для закрепления кронштейнов переставных подмостей; в качестве вентиляционных отверстий, чтобы стена лучше «дышала».
2. Формование блоков ТИСЭ в стене надо начинать от углов.
З. При формовании блоков вне кладки толщина слоя кладки из таких блоков будет на 15 мм больше, чем при формовании их на стене.
4. На следующий день после формования блока его еще можно перепилить пилой.
5. При выборе архитектуры здания, возводимого по технологии ТИСЭ, необходимо учитывать, что по затратам выгодней сделать двухэтажный дом с невысокой двускатной крышей, чем одноэтажный дом с ломаной крышей, требующей большого объема дорогостоящего древесного материала.

Варианты утепления стены ТИСЭ

 Возведение трехслойных стен – наиболее эффективное средство повышения теплоизоляции стен (сэндвич-стена).

Технологией ТИСЭ предлагаются варианты возведения теплых стен. В зависимости от расположения утеплителя в стене и выбранной внешней отделки рассматриваются следующие составы стен:
– с насыпным утеплителем, расположенным в толщине стены;
– с внешним расположением утеплителя, под внешней отделкой;
– с внутренним расположением утеплителя, под внутренней отделкой;
– комбинированная схема, с расположением утеплителя в толщине стены и с внутренней ее стороны, под внутренней отделкой.
Чтобы упростить выбор варианта теплой стены, приведем их описание с указанием теплоизолирующих характеристик, расходуемых материалов на возведение одного квадратного метра стены и трудоемкости выполняемых работ. Оценка трудоемкости выполнена без учета приготовления бетонного раствора и его доставки к месту формования. При возведении стен второго и третьего этажа трудоемкость следует увеличить в 1,5 раза.

 Вариант 1

 Стена, возведенная с ТИСЭ-2 (толщина стены 25 см):

– Расход материалов на 1 м2 стены: цемент – 50 кг, песок – 0,12 м3 • Теплоизоляция эквивалентна кирпичной кладке толщиной 25 см
– Трудоемкость возведения 1 м2 стены – 2 ч

 Стена, возведенная с ТИСЭ-З (толщина стены 38 см):

– Расход материалов на 1 м2 стены: цемент – 70 кг, песок – 0,18 м3
– Теплоизоляция – эквивалентна кирпичной кладке толщиной 40 см
– Трудоемкость возведения 1 м2 стены – 3 ч

 Если в качестве формуемой смеси применить керамзитобетон, шлакобетон или опилкобетон, то теплоизолирующие характеристики стены улучшатся на 30 %. Существенного утепления в такой стене не может получиться из-за конвективного теплообмена и теплового излучения, возникающего в вертикальных колодцах стены между холодной и теплой стенками.

 Вариант 2

 Если вертикальные колодцы стен заполнить утеплителем, то стена станет теплее. Задача утеплителя – не дать разогнаться воздушным потокам, преградить путь тепловому излучению.

 Стена, возведенная с ТИСЭ-2 с заполнением пустот керамзитом:

– Расход материалов на 1 м2 стены: цемент – 50 кг, песок – 0,12 м3, керамзит – 0,12 м3
– Теплоизоляция – эквивалентна кирпичной кладке толщиной 45 см
– Трудоемкость возведения 1м2 стены – 2,5 ч

 Стена, возведенная с ТИСЭ-3 с заполнением пустот керамзитом:

– Расход материалов на 1 м2 стены: цемент – 70 кг, песок – 0,18 м3, керамзит – 0,18 м3
– Теплоизоляция эквивалентна кирпичной кладке толщиной 60 см
– Трудоемкость возведения 1 м2 стены – 3,5 ч

  Стена, возведенная с ТИСЭ-3 с заполнением пустот пенополистирольной крошкой или карбомидным пенопластом (пеноизол):

– Расход материалов на 1 м2 стены, цемент – 70 кг, песок – 0,18 м3, крошка – 0,18 м3
– Теплоизоляция – эквивалентна кирпичной кладке толщиной 75 см
– Трудоемкость возведения 1 м2 стены – 3,5 ч

 Следует обратить внимание, что замена керамзита на высокоэффективную теплоизоляцию в виде пенополистирольной крошки не дает ощутимой прибавки к теплоизоляции стены. Это связано с тем, что холод проникает сквозь стену по поперечным стенкам стеновых блоков, по мосткам холода, обходя утеплитель с флангов. Так что КПД утеплителя в такой схеме стены не столь высок.

 Вариант 3

 Если формовать стеновые блоки из керамзитобетона, опилкобетона, то заполненные утеплителем стены будут теплее на треть, но и на столько же увеличится трудоемкость возведения стены. Кроме того, бетонные смеси на пористых заполнителях обладают меньшей прочностью и морозостойкостью. Снаружи их следует защитить внешней отделкой (мокрая штукатурка, водоотталкивающая краска, вагонка, сайдинг, кирпичная кладка и др.).

 Вариант 4

 В качестве дополнительной меры по сокращению тепловых потерь опалубка ТИСЭ-3 может быть дополнена межпустотной вставкой толщиной около 5 см, изготовленной из бруса и разрывающей наиболее массивный центральный мостик холода стенового блока. Для того, чтобы при формовании блоков смесь не проваливалась в зону разрыва мостка холода, пустоты нижнего ряда блоков следует заранее заполнить утеплителем.

 Стена, возведенная с ТИСЭ-3 (с межпустотной вставкой), в пустотах – керамзит:

– Расход материалов на 1 м2 стены: цемент – 70 кг, песок – 0,17 м3, керамзит – 0,19 м3, арматурная сетка – 0,3 м2
– Теплоизоляция эквивалентна кирпичной кладке толщиной 90 см
– Трудоемкость возведения 1 м2 стены – 3,5 ч

 Стена, возведенная с ТИСЭ-3(с межпустотной вставкой), в пустотах пенопластовая крошка или карбомидный пенопласт (пеноизол):

– Pacхoд материалов на 1 м2 стены: цемент – 70 кг, песок – 0,17 м3, керамзит – 0,19 м2, арматурная сетка – 0,3 м2
– Теплоизоляция эквивалентна кирпичной кладке толщиной 110 см
– Трудоемкость возведения 1 м2 стены – 3,5 ч

 Вариант 5 – трехслойные стены

 Возведение трехслойных стен рассматривается фирмой ТИСЭ как основное решение возведения стен с высокими теплоизолирующими характеристиками и низкой себестоимостью. Этой позиции способствует то, что стена, возведенная с опалубкой ТИСЭ, не требует нанесения штукатурного слоя.

 Если пустотообразователи в опалубке ТИСЭ-3 развернуть таким образом, чтобы они перекрыли всю длину формы, то между ними и поперечными стенками формы образуются три свободных зазора по 10 мм (в поперечном направлении пустотообразователи прижимаются к продольному штырю, заведенному в дополнительные отверстия поперечных стенок формы).

 Смесь закладывается в две продольные полости. После распалубки образуются два сплошных блока толщиной 11 см и 9 см. Большая толщина располагается с внутренней стороны дома и образует основную силовую несущую стену. В процессе формования в щели между пустотообразователями закладывается гибкая связь (заводского изготовления диаметром 5 мм и длиной – 350 мм из базальтовых волокон или прутка арматуры диаметром 5 мм). Арматурные элементы устанавливают под углом с изменением направления наклона от ряда к ряду. Таким образом, создается пространственная ферменная конструкция, устойчивая ко всему спектру действующих нагрузок.

 Стена, возведенная с ТИСЭ-3 с повернутыми пустотообразователями, в пустотах – керамзит (крупные фракции):

– Расход материалов на 1 м2 стены: цемент – 70 кг, песок – 0,18 м2, керамзит – 0,18 м2, гибкие связи – 13 шт. , арматурная сетка – 0,3 м2
– Теплоизоляция эквивалентна кирпичной кладке толщиной 160 см
– Трудоемкость возведения 1 м2 стены – 3,5 ч
Стена, возведенная с ТИСЭ-3 с повернутыми пустотообразователями,в пустотах – пенопластовая крошка или карбомидный пенопласт (пеноизол)
– Расход материалов на 1 м2 стены: цемент – 70 кг, песок -0,18 м3, керамзит – 0,18 м3, гибкие связи – 13 шт., арматурная сетка – 0,3 м2
– Теплоизоляция эквивалентна кирпичной кладке толщиной 300 см
– Трудоемкость возведения 1 м2 стены – 3,5 ч
Стена, возведенная с ТИСЭ-З с повернутыми пустотообразователями,в пycтoтax – опилки с известью
– Расход материалов на 1 м2 стены: цемент – 80 кг, песок – 0,2 0 м2, опилки – 0,2 м3 гибкие связи – 13 шт., арматурная сетка – 0,3 м2
– Теплоизоляция эквивалентна кирпичной кладке толщиной 150 см
– Трудоемкость возведения 1 м2 стены – 4 ч

Технологией ТИСЭ предусмотрено горизонтальное армирование стен стеклопластиковой дорожной сеткой. В отличие от металлической сетки, она не гниет и не ржавеет, удобна в транспортировке и при раскрое. Она не создает мостка холода. Сетка закладывается через 4-5 рядов кладки, не дает утеплителю просесть, не создает экрана естественному магнитному полю 3емли.

Вариант 6

Технологией ТИСЭ предусмотрено расположение утеплителя снаружи основной стены, под внешней отделкой. Основные преимущества такой схемы – отсутствие мостков холода и расположение основной силовой конструкции стены в благоприятной температурной зоне. В настоящее время подобная схема достаточно широко распространена в строительстве и подробно освещена в литературе. В качестве утеплителя используется минвата, минплита, панели пенополистирола и т.п. Внешняя отделка может быть выполнена в виде кирпичной кладки, сайдинга, вагонки, панелей ЦСП и т.п. Стена возводится, как правило, с опалубкой ТИСЭ- 2, т.к. применение опалубки ТИСЭ-3 сказывается на повышении теплоизоляции незначительно. Пустоты стен утеплителем не заполняются.

Вариант 7

Расположение утеплителя с внутренней стороны стен, под внутренней отделкой, рассматривается технологией ТИСЭ не как основной вариант, а как возможность увеличения теплоизоляции стен. Утепление в виде минваты или пенополистирольных панелей может быть закрыто панелями гипсокартона или вагонки. Под вагонку следует разместить паропроницаемую ветрозащиту (крафт-бумагу, укрывной материал).Особое внимание следует уделить зоне соединения внутренних и внешних стен, зоне оконных откосов и бетонных перекрытий, где холодные силовые конструкции могут провоцировать выпадение конденсата. Чтобы в этих зонах и по плоскости контакта утеплителя с внешней стеной не выпадал конденсат, следует обеспечивать полноценную вентиляцию.
