Фундамент ТИСЭ: технология строительства | Строительный портал

Затевая строительство собственного дома нельзя не учитывать особенности почвы в месте застройки. Существует такое понятие, как пучинистость грунта. Оно характеризует способность почвы менять объем при сезонных перепадах температуры. Показатели разнятся в зависимости от влажности грунта и разницы в температурах. Строительство обычного свайно-ленточного фундамента в данной ситуации не совсем оправдано, так как велик риск того, что опорные столбы будут вытолкнуты. А применение фундамента по ТИСЭ технологии позволяет избежать таких проблем. Столб с расширением внизу надежно укрепляется в грунте, и промерзающая земля не сможет оказать на него давления необходимой силы, чтобы он изменил свое положение. Это далеко не единственное его преимущество. В статье речь пойдет о том, как сделать фундамент ТИСЭ своими руками.

Содержание:

  1. Принцип выбора фундамента в зависимости от типа почвы
  2. Фундамент ТИСЭ
  3. Свайный фундамент тисэ
  4. Порядок проведения работ при строительстве фундамента по ТИСЭ технологии



Принцип выбора фундамента в зависимости от типа почвы

Мекозаглубленный фундамент (МЗФ) становится единственным доступным решением, если залегание грунтовых вод проходит слишком близко, а возможность их отведения или сооружение дренажа невозможны в силу различных обстоятельств. С его возведением появляется другая проблема: в течение всего холодного сезона сила морозного пучения будет приподнимать фундамент. А весной, после прогрева почвы, основание будет возвращаться на место, но с незначительными сдвигами. Такое явление не считается особо деструктивным для домов из дерева, но каменным строениям подобные смещения строго противопоказаны.

  • Учитывая вышесказанное, мелкозаглубленный фундамент хорошо применять на песчаных почвах. А если и устраивать его на грунтах, склонных к пучению, то только в случае, если планируемое строение не отличается большими габаритами и весом. Не обойтись при этом без армирования стен и самого фундамента.
  • Универсальный фундамент по технологии ТИСЭ  позволяет не учитывать описанные особенности почвы. Близкое залегание грунтовых вод и высокая степень пучения зимой не скажутся на прочностных характеристиках дома, возведенного на фундаменте этого типа.


Фундамент ТИСЭ

  • Индивидуальное строительство из любого материала требует качественного основания. Большинство существующих видов предполагают значительные денежные расходы, в то время как, бюджет зачастую бывает совершенно на них не рассчитан. Поэтому главными принципами стала цена (которая ниже аналогов в три-четыре раза) и безопасность для окружающей среды. При этом экономичность ничуть не сказалась на комфорте.
  • Датой «рождения» ленточного фундамента  ТИСЭ можно считать 90-е годы XX в. Тогда был разработан бур, позволяющий создать углубление под сваи с нижним расширением, а все затраты при установке сводились к минимуму. Расширение у основания столба в разы увеличивает его несущую способность и повышает сопротивляемость к разрушительной силе промерзающего грунта. Дальнейшее развитие технологии было ознаменовано тем, что разработчик предложил приподнять ростверк, связывающий сваи, на расстояние 10-15 см от земли. Это позволило освободить его от нагрузок, неизбежно оказываемых вспучившейся почвы.

Его надежность позволяет строить здания на разных типах грунта:

  • глина;
  • суглинок;
  • песчаные почвы;
  • супесь.

Определенное ограничение в его использовании накладывает только наличие на участке плывуна. Он не позволит создать качественную основу для закладывания свай.

Не играет роли и назначение постройки: дом, гараж, баня или сарай – для универсального фундамента ТИСЭ нет препятствий по этим параметрам, равно как и по используемому материалу. Строить можно из кирпича, пеноблоков, бруса – одинаковая устойчивость будет обеспечена в любом случае. Данная технология идеальна для малоэтажного частного строительства.

Свайный фундамент тисэ

  • У сваи есть одна особенность  – расширение внизу, равное 60 см. С появлением бура, способного выполнить необходимое углубление в грунте, процесс монтажа перестал считаться сложным и трудоемким. Наоборот, быстрота возведения стала одним из достоинств фундамента ТИСЭ.
  • Называть такие сваи инновационной разработкой было бы ошибкой. Столбы под фундамент, увеличивающиеся по радиусу в опорной части, известны строителям с середины XXVIII века. Другое дело, что увеличение скважины снизу достигалось не самыми удобными и безопасными способами от специальных насадок до применения взрывных работ.

Сделав необходимые расчеты фундамента ТИСЭ, можно приступать к его монтажу.

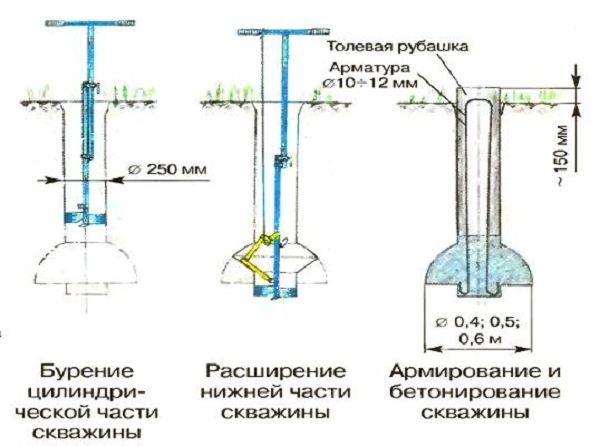

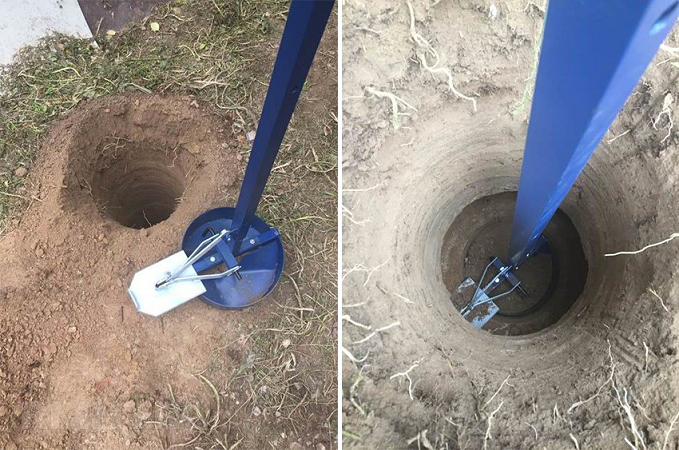

Фундамент тисэ технология бурения
  • Проще всего работы проводятся в песчаных грунтах. Глина и суглинок жестче, и тяжелее поддаются бурению. Но и значительного расширения твердая почва не потребует.
  • Бурение происходит на требуемую глубину, но опорная часть сваи должна целиком располагаться ниже уровня промерзания. Определенные сложности может создать попавшийся на пути камень значительных размеров. Тогда бур будет не в состоянии его пройти. В этом случае придется заняться устранением препятствия вручную.
  • Когда уровень залегания грунтовых вод невысок, проделанную скважину требуется сразу же залить бетоном, чтобы предотвратить обрушение.

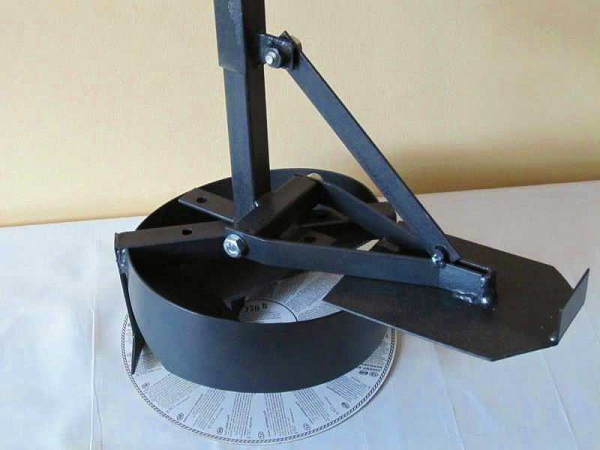

  • Сам бур имеет несложную конструкцию, но она позволяет легко создать углубление необходимой формы и глубины. Элементы механизма:
    • вертикальная стойка с ручками;
    • откидной нож с тягой;
    • емкость для сбора грунта и резцами, расположенными на дне, для вхождения в почву.
  • Оператор начинает процесс бурения, который на первом этапе не отличается от привычного, а по достижении нужного уровня глубины откидывается нож. Он благодаря тяге продолжает выбирать грунт, который в свою очередь собирается в емкость и легко извлекается.

Среди распространенных моделей бура можно выделить ТИСЭ Ф300, Ф250 и Ф200. Цифры после буквенного обозначения показывают диаметр шурфа в мм.


Как правильно выполняется армирование

Усиления потребуют как само столбчатое основание, так и ростверк.

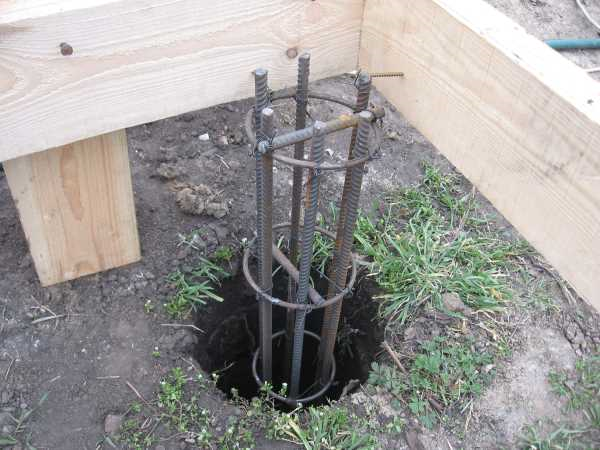

Придание прочности сваям

  • Назначение этой процедуры – не допустить разрушения расширенного основания и самой опоры в процессе замерзания и вспучивания грунта. Для армирования берется арматура диаметром 10 – 12 мм, сформированная в П-образные пруты. Они сверху соединяются проволокой.
  • Перед тем, как монтировать арматуру, ее обязательно очищают от загрязнений, проявлений коррозии и краски (если таковая имеется). Эту процедуру выполняют с помощью металлической щетки. Нужна она для того, чтобы остатки старого покрытия и грязь не препятствовали сцеплению прутов и раствора.

  • Для армирования подойдет любой длинномерный материал подходящего диаметра. Главное условие, чтобы он не имел полости. То есть, использование труб считается недопустимым, поскольку случайно попавшая внутрь нее жидкость во время морозов вызовет растрескивание арматуры, а следом и разрушение столба.
  • Когда проводится усиление самой сваи, нужно следить, чтобы армирующий материал проходил по центру, а не смещался к краям.

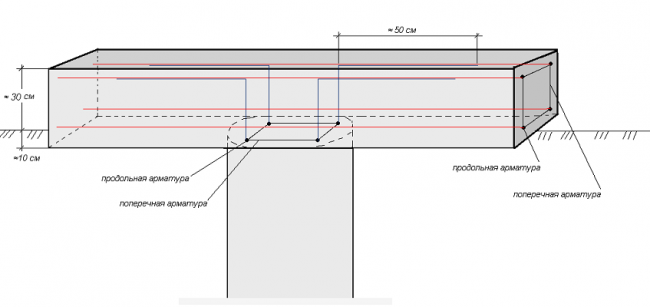

Принципы армирования ростверка

  • Диаметр применяемой для этой цели арматуры равен 10-14 мм. Это тот случай, когда больше не значит лучше. Нецелесообразность использования более толстого в обхвате материала объясняется тем, что он гораздо хуже включится в контакт с бетоном. Рассчитать количество прутьев можно в зависимости от их диаметра. Данные приведены в таблице.
Диаметр арматуры (мм) Количество прутьев (шт.)
14 4
12 6
10 8



  • Прут нарезается в длину таким образом, чтобы он не доставал пару сантиметров до поперечных сторон опалубки. При формировании Т-образных соединений и при создании углов элементы арматуры не требуют крепления между собой. Нарастить недостающий по длине прут достаточно просто: два куска просто кладутся внахлест.

Монтаж происходит следующим образом:

  • выполняется гидроизоляция опалубки;
  • на изоляционный слой с интервалом в 1 или 1,5 метра набрасываются «лепешки» из раствора. Они не должны быть большими, 5-6 см будет достаточно;
  • на сформированные «лепешки» укладывается нижний слой арматуры;
  • производится заливка бетоном, немного не доходя до края опалубки;
  • на раствор укладывается второй слой арматуры;
  • заливка завершается до самого верха.
Бетонирование свай

Некоторые затруднения возникнут, если уровень грунтовых вод достаточно высок. Как уже упоминалось, такая особенность потребует заливки раствором сразу же после проведения работы по бурению. В случае, когда быстро это сделать не удалось, или вода успела заполнить скважину, ее придется откачивать насосом или вычерпывать.

Заливка будет происходить поэтапно:

  • армируется расширение;
  • заливается широкий элемент сваи;
  • укрепляется сам столб;
  • устанавливается «рубашка» из рубероида;
  • окончательное бетонирование сваи.
Монтаж ростверка ТИСЭ

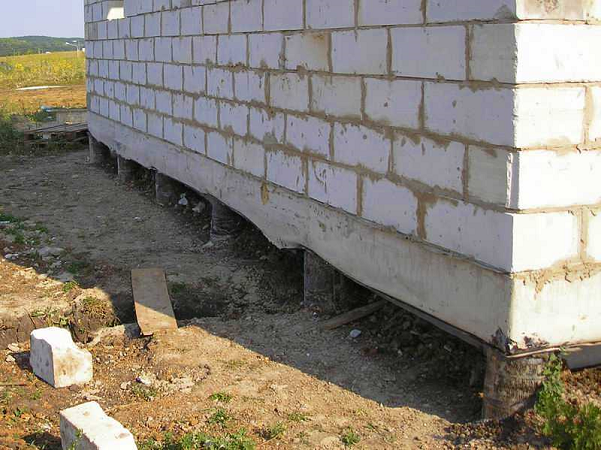

Завершающим этапом при создании фундамента по технологии ТИСЭ является ростверк. К его монтажу приступают после окончательного застывания свай (спустя примерно 3 дня). Его высота для домов из дерева или щитовых построек составляет 20 см, для кирпичного – 40 см. Ширина в любом случае рассчитывается по толщине стен. О необходимости подъема ростверка уже упоминалось выше. Конструктивных различий между ним и привычным «вкопанным» вариантом нет. Разница заключается лишь в уровне заложения. Такое «подвешенное состояние» обеспечивает преимущества фундамента по следующим показателям:

  • экономия на материалах для гидроизоляции. Можно выполнить все работы, обойдясь при этом пятью-шестью рулонами рубероида обычной ценовой категории;
  • подъем над уровнем земли не позволит фундаменту разломиться на почвах склонных к сезонной пучинистости;
  • такой «зазор» создает идеально вентилируемое пространство – прекрасное профилактическое средство против плесени, сырости и размножения грибков;
  • объем земляных работ сводится к минимуму.

Если строение располагается на участке с большим уклоном, то элемент будет ступенчатого вида, а небольшой подъем подразумевает ростверк с переменной высотой.

Этапы работ

  • Вначале площадь между сваями заполняется грунтом, шлаком или песком в уровень с бетонными основаниями. Ширина «насыпи» должна соответствовать толщине ленты фундамента с припуском на 200 мм. Все тщательно утрамбовывается. Поверх прокладывается рубероид или полиэтилен.

  • Опалубка выполняется с использованием кольев и обрезной доски. Материала потребуется немного больше, чем при сооружении опалубки по другой технологии, но данное условие нельзя считать существенным недостатком.
  • Желательно проводить процедуру цементирования в максимально сжатые сроки, не более двух дней. Предпочтительно все-таки уложиться с заливкой за день. Гладкого основания можно добиться, если застелить опалубку толем. Нельзя выполнять работы при отрицательных температурах.
  • Опалубка снимается на 22 день после заливки и из-под ростверка можно удалять насыпь. Балку можно покрыть слоем жидкой гидроизоляции. Если в дальнейшем имеются планы по возведению стен по технологии ТИСЭ, то покрывается вся поверхность ростверка кроме той, которая непосредственно будет контактировать со стеной.

Порядок проведения работ при строительстве фундамента по ТИСЭ технологии

Все действия укладываются в десять основных этапов

  • Потребуется разметить оси фундамента.
  • Обозначить места расположения свай.
  • Пробурить скважины.
  • Проложить гидроизоляцию стенок.
  • Установить заготовленные каркасы в скважины согласно технологии.
  • Произвести заливку столбов фундамента.
  • Наметить уровень будущего ростверка.
  • Смонтировать опалубку.
  • Создать гидроизоляционный слой стенок опалубки.
  • Выполнить армирование и заливку ростверка.

Фундамент тисэ видео

Индивидуальное строительство, как и любое другое преследует цели экономии средств без потери в качестве. Фундамент по технологии ТИСЭ, отвечая этим требованиям, еще и позволяет бережно относиться к природным ресурсам, а справиться с ним способен домашний умелец со средними навыками в строительстве. Затраты уже сведены к минимуму, поэтому строго не рекомендуется пытаться сэкономить на качестве бетона или армирующего материала. Достойное качество «сырья» позволит фундаменту прослужить не одному поколению жильцов дома.

технология строительства, преимущества и недостатки

Дата: 1 марта 2017

Просмотров: 2292

Коментариев: 0

Среди различных видов оснований, применяемых для возведения зданий из камня, кирпича, а также строительства каркасных строений выделяется ТИСЭ фундамент. Он относится к свайно-ростверковым основаниям, положительно зарекомендовавшим себя на проблемных грунтах.

Не всем застройщиком известна технология строительства ТИСЭ. Что обозначает аббревиатура? Расшифровка проста – технология индивидуального строительства и экология. Методика внедрена учеными, занимающимися проблемами экологической безопасности и частного строительства. Она положительно зарекомендовала себя среди владельцев частных зданий с фундаментами, построенными по ТИСЭ методике.

Фундамент ТИСЭ (Технология индивидуального строительства и экология) – столбчатый фундамент с необычными расширенными внизу опорами

Конструктивная особенность фундамента – сваи ТИСЭ, имеющие конусообразное расширение в опорной части, объединенные ростверком. Утолщение куполообразной формы препятствует пучению проблемной почвы с близко расположенными водоносными слоями, вызывающими сезонные деформации. Рассмотрим, как самостоятельно выполнить строительство фундамента по технологии ТИСЭ, а также достоинства, недостатки конструкции ленточного основания на столбчатой основе.

Особенности конструкции

Рассмотрим конструктивные особенности, которые имеет фундамент по технологии ТИСЭ. Он отличается простотой конструкции. Основные силовые элементы – столбы ТИСЭ, отверстия для которых имеют сферический подпятник увеличенной площади и выполнены с помощью специального приспособления.

Опоры сформированы застывшим в полости бетоном, который дополнительно усилен арматурным каркасом. Опорные элементы объединены в единую конструкцию железобетонной лентой, расположенной выше нулевой отметки. В результате выталкивающие силы не воздействуют на ростверк. Этим достигается повышенная несущая способность, которую имеет такое основание.

Подходит для высоко пучинистых грунтов: не смещается, не разрушается

Достоинства конструкции

Позволяющая создать универсальный фундамент технология ТИСЭ обладает множеством положительных моментов. Рассмотрим достоинства:

  • повышенная устойчивость к воздействию усилий, связанных с пучением грунта;
  • низкие затраты на возведение надежного фундамента для будущего объекта;
  • возможность сформировать фундамент своими руками, не привлекая специализированную строительную технику;
  • автономность строительных мероприятий, не требующих подключения к источнику электрической энергии;
  • значительное сокращение времени возведения объекта, уменьшение потребности в трудовых ресурсах;
  • доступность подключения инженерных коммуникаций к построенному объекту;
  • ограниченный объем работ, связанных с извлечением грунта, подготовкой основания.

Несмотря на множество преимуществ, технология обладает рядом недостатков.

Слабые стороны

Имеются также на фундамент ТИСЭ отзывы отрицательного характера. Частные застройщики выявляют следующие отрицательные моменты:

  • Проблематичность строительных мероприятий, согласно ТИСЭ технологии, на болотистых почвах, где возможно нарушение целостности основы столбчатого типа, связанное с погружением в почву опорных колонн.

Данный вид основания похож на обычный свайный фундамент

  • Затрудненное бурение под сваи на каменистых почвах, твердых грунтах, что повышает трудоемкость на начальной стадии строительства.
  • Отсутствие возможности построить подвал, расположенный по периметру здания.
  • Необходимость выполнения расширенной отмостки по контуру возводимого строения.
  • Ослабление прочности подпятника сваи по технологии ТИСЭ, который не усилен армированным каркасом. Армирование выполнено по длине опоры, но отсутствует в зоне расширения.

Рассмотрев достоинства, оценив отрицательные стороны можно утверждать, что технология строительства ТИСЭ является прогрессивным методом, позволяющим достичь значительной экономии финансовых ресурсов при индивидуальном строительстве.

Этапы работ

Проверенная на практике технология предусматривает следующие этапы формирования основания столбчатого типа, объединенного ростверком:

  • разработка проекта, выполнение расчетов, позволяющих определить количество опор, глубину погружения в почву, интервал между ними;
  • подготовка строительной площадки, предусматривающая удаление грунта;

Изготавливается фундамент по технологии ТИСЭ без применения стандартных металлических гильз, а отверстия под сваи для него создаются с помощью специального бура

  • выполнение разметки будущего основания, позволяющей точно зафиксировать расположение опор;
  • бурение полостей с выполнением расширения в опорной части;
  • армирование сваи с использованием стальных прутков, благодаря которым повышается несущая способность опоры;
  • установка гидроизоляции, бетонирование скважин, воспринимающих после твердения бетона нагрузку от массы строения и реакцию почвы;
  • монтаж опалубки, изготовление ростверка, связывающего отдельные колонны в единый силовой контур.

Рассмотрим особенности отдельных этапов работ, позволяющие сформировать основание ТИСЭ своими силами. Остановимся на необходимых материалах и инструментах.

Проектные работы

Выполнение проектных мероприятий позволяет застройщику получить информацию о конструкции будущего основания. На начальном этапе расчетов рассчитывается несущая способность, зависящая от габаритов, массы строения. Расчетным методом определяются следующие показатели:

  • Масса постройки. Общий вес строения включает массу стен, элементы перекрытия, фундамент по технологии ТИСЭ и крышу. Ориентировочный расчет массы отдельных элементов производится путем суммирования веса израсходованных строительных материалов.

Как работать буром ТИСЭ

  • Нагрузки, возникающие в процессе эксплуатации. Суммарные эксплуатационные нагрузки, которые воспринимает основание ТИСЕ, дополнительно учитывают вес бытовых устройств, коммуникаций, мебели расположенных в здании.
  • Усилия, воспринимаемые основанием, от массы снежного покрова. Определяются расчетным путем, учитывающим площадь кровли и толщину слоя снега.

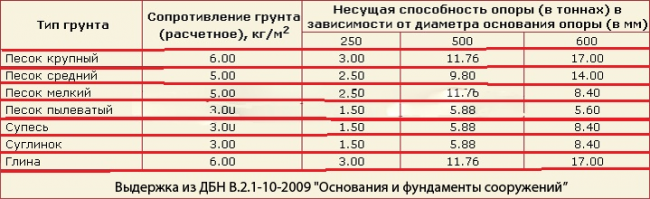

  • Несущая способность каждой опоры. Она зависит от типа, особенностей почвы, размера сечения опоры. При выполнении расчета предполагаемой глубины бурения ориентируйтесь на уровень промерзания почвы, дополнительно прибавьте к полученному значению 0,2 м.

Разработка плана расположения свай предусматривает установку опорных элементов в углах здания, а также в зонах примыкания стен. Установка промежуточных опор предусматривается при увеличении более 3 метров интервала между сваями.

Зная массу строения и воспринимаемую опорой определенного диаметра нагрузку, можно принять решение о соответствии проектного количество свай массе строения. При необходимости можно увеличить диаметр подпятника или количество опорных стоек. Результат проектных работ – эскиз свайного поля, являющийся основанием для выполнения дальнейших этапов работ.

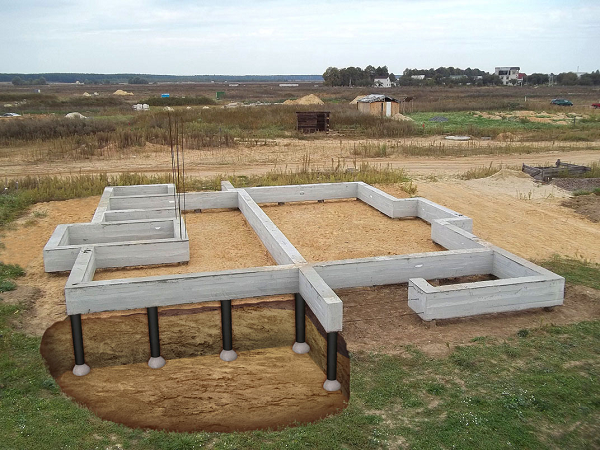

Сваи ТИСЭ — основа свайно-ростверкового фундамента ТИСЭ

Подготовка и разметка площадки

На подготовительном этапе работ проверьте наличие необходимых инструментов, материалов. Для выполнения дальнейших строительных мероприятий понадобится:

  • специальное устройство ТИСЕ для бурения скважин;
  • шанцевый инструмент;
  • компоненты для приготовления бетонного раствора;
  • стальная арматура;
  • древесина для изготовления опалубки;
  • гидроуровень.

Осуществляя подготовку участка, удалите слой почвы, доставьте к месту работы необходимые материалы, выполните разметку точек расположения будущих опор. Планируя площадку для основания, используйте гидроуровень или наполненный водой прозрачный шланг. Устройство фундамента ТИСЭ предусматривает расположение нулевого уровня на 30-40 см ниже поверхности почвы.

Когда все ямы пробурены, происходит их заливка бетоном

Производя работы, руководствуются следующими рекомендациями:

  • Используйте доски для каркаса толщиной 4-5 см.
  • Контролируйте уровнем нулевую отметку.
  • Разметьте шнуром положение внешнего и внутреннего контура здания, координаты осей опор.
  • Контролируйте отклонение диагоналей, соответствие размеров которых свидетельствует о соблюдении прямых углов.

Определившись с нулевой отметкой, отметьте с помощью шнура и колышков внешний контур будущего строения, а также координаты расположения опорных колонн. Используя древесину, установите каркас обноски, позволяющий зафиксировать положение контура здания и опорных элементов столбчатой основы.

Буровые работы

На фундамент ТИСЭ отзывы застройщиков подтверждают трудоемкость процесса бурения скважин. Используя специальное устройство для бурения, выполните, согласно разметке, первую скважину, оцените затраченные усилия. Поэтапно сверлите не более 5 скважин, после чего выполняйте расширение внутренней полости. Это позволит уменьшить затраты времени на переоснащение устройства для выполнения сферического подпятника.

Малая концентрация в почве песчаной фракции затрудняет выполнение бурения. Используя воду, заливаемую в каждую из полостей, можно облегчить работы по выполнению расширения. Постепенно погружаясь в почву, формируя сферический подпятник, обеспечьте максимальную степень раскрытия расширителя.

Чтобы грунт не осыпался в процессе бетонирования, делается «рубашка» из рубероида

Зная диаметр скважины, сечение расширенной части, можно рассчитать потребность в бетонном растворе.

Усиление опор

Армирование сваи выполняйте стальными прутками, длина которых соответствует глубине скважины. Предусмотрите дополнительно 15-20 см на изгиб усиления в зоне расположения ростверка.

В каждый полости расположите 2 согнутых пополам прутка арматуры, формирующих 4 вертикально расположенных стержня усиления. Торчащая выше уровня опоры арматура позволит после заливки бетонного раствора вибрационным путем уплотнить смесь.

Гидроизоляция и заливка бетона

Работы по гидроизоляции осуществляйте, используя рубероид. Очередность мероприятий:

  • разрежьте материал на куски требуемого размера;
  • сверните цилиндрический контур, скрепив края скрепками;
  • вставьте гидроизоляционный контур в скважину с выполненным расширением и установленными стальными прутками;
  • обсыпьте почвой выступающую часть гидроизоляционной оболочки;
  • уплотните грунт.

Универсальный фундамент по технологии ТИСЭ позволяет не учитывать описанные особенности почвы

Можно приступать к бетонированию опор, соблюдая следующие рекомендации:

  • Приготовьте бетон в объеме, соответствующем количеству заливаемых опор.
  • Осуществляйте заполнение раствором скважин небольшими группами по 4-6 опорных элементов.
  • Засыпьте грунтом опоры, после твердения бетона приступайте к формированию ростверка.

Изготовление ленточного контура

Осуществляя заливку ростверка, помните, что это должна быть прочная конструкция из бетона, надежно армированная по периметру. Обратите внимание на качество смеси, надежность соединений арматуры. Очередность мероприятий:

  • установите и выставьте по уровню деревянные щиты;
  • оббейте внутреннюю поверхность полиэтиленовой пленкой;
  • установите арматурные каркасы, соединив их проволокой в жесткий контур;
  • зафиксируйте неподвижность опалубки с помощью стальных шпилек и поперечно расположенных брусков;
  • заполните подготовленный контур бетонным раствором, удалите из массива воздух;
  • обеспечьте твердение бетонной смеси на протяжении 4 недель.

Подводим итоги

Возведение основы здания по указанной методике обеспечит экономию денежных средств, сократит сроки выполнения работ. Материал статьи поможет самостоятельно сформировать надежное основание, обладающее высокой прочностью.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

Как сделать универсальный фундамент по технологии ТИСЭ своими руками

Одной из разновидностей основания является фундамент ТИСЭ, наиболее удачно подходящий для частного строительства. Само основание выглядит как много опор, каждая из которых имеет расширение в нижней части, дополнительно поверх может выполняться заливка ленточного фундамента.

фундамент ТИСЭфундамент ТИСЭСхема фундамента ТИСЭ

Благодаря своей технологии изготовления опоры очень устойчивы к воздействию нагрузок, которое может оказываться на них в процессе эксплуатации. Одним из главных достоинств этого основания является его недорогая цена и возможность изготовления своими руками.

Вернуться к оглавлению

Содержание материала

Чем отличается фундамент ТИСЭ от других типов основания

По технологии изготовления фундамент ТИСЭ очень похож на исполнение обычного столбчатого или столбчато-ленточного основания. Однако, в отличие от них имеет ряд дополнительных преимуществ, которые обосновывают его применение.

Основным достоинством этого типа основания является его относительно недорогая стоимость, так как материалов на его изготовление используется минимально возможное количество. При этом нет необходимости приобретать какое-либо специализированное оборудование, бур для изготовления скважин вполне реально собрать самостоятельно.

фундамент ТИСЭфундамент ТИСЭПодробный чертеж фундамента ТИСЭ в разрезе

Менее затратный вид фундамента довольно сложно найти:

  • Благодаря особенностям конструкции выполнение фундамента по технологии ТИСЭ осуществляется на самых различных почвах. Это может быть суглинок, песочный, торфяной или заболоченный грунт, при этом расположение подземных вод практически не имеет значения;
  • Применение фундамента возможно даже в областях с повышенной сейсмической активностью и в условиях вечной мерзлоты;
  • Это, пожалуй, один из немногих видов фундамента, которому не страшны сезонные деформации грунта или появление плывунов;
  • Устойчив фундамент и к вибрациям, передающимся по основанию, поэтому его смело можно применять поблизости от автомобильных магистралей, железных дорог и промышленных зон;
  • Благодаря столь низким требованиям к свойствам почвы, место под строительство выбирают на основании своих предпочтений, не исходя из характеристик грунта.схема ТИСЭсхема ТИСЭПодробные размеры фундамента ТИСЭ для постройки

    Единственный участок, где выполнение фундамента ТИСЭ невозможно – это скальная порода;

  • Такой тип основания способен нести на себе нагрузку от легкой деревянной бани до трехэтажных домов, что делает его использование универсальным.

Недостатки фундамента ТИСЭ выявляются в основном при строительстве.

Для изготовления качественно выполненного фундамента, который действительно будет выполнять свое предназначение, очень важно правильно его рассчитать, а впоследствии разметить участок.

Существует специальная методика по расчету, учитывающая все параметры будущего дома, его вес и нагрузки, которые будут оказываться на основание.

В итоге вы получите необходимые данные по глубине скважин, через какой шаг их необходимо выполнить, а также общее количество опор.

Сам процесс строительства фундамента по технологии ТИСЭ довольно трудоемкий и занимает достаточно большой промежуток времени, так как даже под небольшой домик типа дачного необходимо пробурить не менее 50-60 скважин.

фундамент по технологии ТИСЭфундамент по технологии ТИСЭПример готового фундамента построенного по технологии ТИСЭ

Работа осложняется, если на территории строительства почва с низким содержанием песка, тогда грунт имеет плотную структуру и его сложно пробить.

Впрочем, эта проблема решается предварительным размягчением земли перед бурением. Для этого пробурите неглубокое отверстие на месте будущего столба и залейте туда несколько ведер воды. На следующий день работа пойдет намного быстрее.

Вернуться к оглавлению

Изготовление фундамента по технологии ТИСЭ

Первоначально подготавливается место для строительства, снимается плодородный слой, а образовавшееся углубление засыпается песком.

Кстати, многие строители не выполняют даже этой элементарной подготовки, устанавливая фундамент на выровненную площадку.

Причем впоследствии это никак не сказывается на качестве основания, так как в основном изготавливается висячий ростверк. В случае если строение расположено на склоне, правильным решением будет выполнение ступенчатого основания.

Разметка участка под строительство

После подготовки и очистки территории необходимо провести разметку для будущего фундамента.

При этом используются обычные колышки и туго натянутая леска.

  1. На этом этапе важно определить нулевой уровень ростверка, который приподнят над поверхностью земли 40-50 см, и отметить его на колышках.
  2. Во время этого процесса обязательно проверяем горизонтальность натянутой лески.
  3. В первую очередь размечается периметр здания, впоследствии проводится осевая разметка для внутренних несущих стен.

По разметке рекомендуется предварительно установить съемный каркас отмостки, нижняя часть которой является опалубкой из толстых досок, верхняя из брусков отмечает нулевой уровень. По брускам размечается расположение внешних и внутренних сторон бушующих стен и отмечается местонахождение центральной оси опор.
разметка участка

разметка участка
На основании ранее проведенного расчета для фундамента по технологии ТИСЭ отмечаются места для бурения скважин под столбы.

Подготовка скважины под сваи

После определения точек, где будут пробуриваться отверстия, убираем съемную отмостку и можно приступать к выполнению скважин. В зависимости от рассчитанных параметров фундамента применяют один из трех типовых буров:

фундамент ТИСЭфундамент ТИСЭПодробный чертеж фундамента по технологии ТИСЭ

После того как пробурены все отверстия и заполнены расширения, в скважины устанавливают прутья диаметром в 10-14 мм для армирования опоры.

Как правило, на один типовой столб используется пруток изогнутый буквой П, длина которого определяется из расчета две высоты столба плюс двойной допуск на ростверк в 15 см.

При этом армирующий элемент устанавливается строго по центру и сверху обвязывается проволокой. Для армирования столбов и ростверка необходимо применять только чистую арматуру без следов ржавчины и загрязнений.

Последним этапом подготовки является выполнение гидроизоляции. Материал, наиболее подходящий для выполнения этой работы – это рубероид, который нарезают необходимыми кусками, скручивают и вставляют в отверстия. Для закрепления рубероида можно воспользоваться скрепками.

гидроизоляция фундаментагидроизоляция фундаментаПример гидроизоляции фундамента

Верхний край материала, торчащий из земли, присыпают по внешней стороне дополнительным грунтом, который впоследствии тщательно уплотняют.

Заливка столбов бетонным раствором

К выполнению бетонных столбов предъявляются, в общем-то, те же требования, что и при изготовлении обычных монолитных столбчатых фундаментов:

  • Бетонирование опор также рекомендуется проводить очередями по 3-5 столбов за одну заливку. Рекомендуется заполнять все отверстия до проектной отметки, не допуская возникновения слоев. Возможно выполнение головы сваи, под которую используется труба большего диаметра;
  • Заливку проводят бетоном марки не ниже М300 с добавлением щебня фракцией 25 мм;
  • Цементный раствор должен иметь консистенцию густой сметаны, с таким расчетом, чтобы бетон беспрепятственно укладывался меж армирующих прутьев; бетонирование свай фундаментабетонирование свай фундамента
  • Для повышения прочности столба применяют виброуплотнители, чтобы избавится от каверн и пустот при изготовлении;
  • После заливки рекомендуется оставить их на предварительную просушку.

Изготовление ростверка

Наружная часть фундамента по технологии ТИСЭ также выполняется по типовым технологиям изготовления ленточного фундамента. При этом учитывайте, что висячий ростверк должен располагаться на расстоянии в 5-15 см от поверхности земли, в зависимости от степени пучинистости грунта.

Выполнять слишком высокий ростверк не имеет большого смысла, так как это только утяжелит конструкцию, при этом сведя на нет одно из основных преимуществ фундамента ТИСЭ – легкий вес основания и его небольшую стоимость.

  1. Делаем подсыпку из песка, по которой будет заливаться ленточный фундамент.

    подсыпка из пескаподсыпка из пескаСхема подсыпки песка под фундамент

  2. Возвращаем на место опалубку, которую закрепляют при помощи шпилек или устанавливают подкосы.
  3. Внутреннюю часть оббивают плотным полиэтиленом, чтобы впоследствии щиты было проще снимать.
  4. Укладываем арматуру в два слоя с расчетом, чтобы прутки располагались на расстоянии в 5 см от нижнего и верхнего края ростверка. Дополнительно их необходимо соединить с арматурой, выступающей из столбов.
  5. Заливаем бетоном и тщательно утрамбовываем виброплощадкой.
  6. Через 25-28 дней опалубку можно снять и выполнить гидроизоляцию, вполне достаточно будет обработать поверхность битумом, так как защита необходима только от воздействия осадков.
Вернуться к оглавлению

Целесообразность изготовления фундамента ТИСЭ

При выполнении фундамента по технологии ТИСЭ вы получите ряд неоспоримых преимуществ:

  1. Основание не подвержено деформациям вследствие подвижек почвы, а, значит, вся конструкция здания будет статична.
  2. Фундамент крайне устойчив благодаря, во-первых, широкому основанию столбов, во-вторых, за счет соединения опор ростверком, который также придает жесткости конструкции.
  3. При использовании этого типа фундамента возможно строительство как легких сооружений типа бани или гаража, так и более массивных зданий высотностью до 2-3 этажей. При необходимости можно отстроить подвал или выкопать погреб.

    схема фундамента ТИСЭсхема фундамента ТИСЭПодробный чертеж дома с использованием фундамента ТИСЭ

  4. Основание применимо для использования во время строительства домов из любых материалов: кирпича, дерева или бетона.
  5. Стоимость изготовления подобных фундаментов самая небольшая из всех возможных, ровно, как и цена работ при заказе основания для дома «под ключ».

что это такое и для для чего он нужен

Многие мечтают построить свой собственный дом самостоятельно, и сегодня это может сделать даже человек, не имеющий большого опыта в строительстве. Конечно, основа любой постройки – фундамент. Именно от выбранного метода, а затем и процесса закладки фундамента, будет зависеть успех строительства. Даже новичкам окажется под силу технология ТИСЭ – относительно недавно появившаяся методика строительства несущих конструкций под дом.

Фундамент по технологии ТИСЭ

Фундамент по ТИСЭ-технологии – оптимальный вариант для тех, кто выбирает строительство своими силами.

Фундамент ТИСЭ – что это такое? По сути – это свайно-ленточная конструкция. Возводится она при помощи специального бура ТИСЭ-Ф с откидным плугом. При этом ростверк необходимо подвешивать над землей. Это делается для того, чтобы в будущем избежать давления мерзлого грунта на здание.

ТИСЭ является одной из разновидностей столбчатого фундамента. Основное отличие конструкции ТИСЭ от классической – наличие уширения в основании.

Фундамент ТИСЭ наименее затратный и наиболее доступный вариант для строительства своими руками

Плюсы и недостатки фундамента ТИСЭ

Строительство фундамента по технологии ТИСЭ имеет свои преимущества и недостатки.

Плюсы:

  • доступность;
  • экономия рабочей силы;
  • небольшое количество строительных материалов;
  • практически полная автономность строительных работ;
  • надежность.

Минусы:

  • невозможно сделать подвал размером во всю площадь дома;
  • необходимо оборудовать отмостку большой ширины;
  • поскольку работы ведутся вручную, бурение твердых или каменистых грунтов может вызвать определенные трудности;
  • для этого типа конструкции не подходят илистые, обводненные почвы и болотистые местности.

Несмотря на имеющиеся недостатки, данная технология строительства на сегодняшний день является наиболее экономичной и прогрессивной.

Используется в качестве сейсмоизоляции в сейсмоактивных районах

Устройство фундамента по технологии ТИСЭ

Прежде, чем заложить фундамент по технологии ТИСЭ своими руками, необходимо собрать предварительные данные, то есть:

  • оценить тип грунта;
  • определить высоту залегания водных горизонтов;
  • выяснить степень подвижности отдельных пластов.

Если возникли трудности со сбором предварительных данных, рекомендуется обратиться к специалисту.

Устройство фундамента ТИСЭ состоит из следующих этапов:

  • Этап I. Подготовка участка к строительным работам. Снимают верхний, плодородный слой почвы, привозят песок. Устанавливают обноску, делают разметку положения столбов.
  • Этап II. Строительство обноски. Рассчитывают фундамент ТИСЭ, размечают участок согласно расчетам.
  • Этап III. Бурение скважин. Скважины бурят по 3–5, затем в них делают расширения.
  • Этап IV. Расширение. За день делается до трех расширений, т. к. заливка требует длительного времени.
  • Этап V. Армирование.
  • Этап VI. Укладка гидроизоляции, бетонирование. Бетонируют скважины как можно быстрее, по 3–5 скважин.
  • Этап VII. Изготовление ростверка.

Как видите, технология строительства ТИСЭ не выглядит сложной, и вполне может подойти для тех людей, которые не имеют большого опыта в строительстве.

Фундамент ТИСЭ в силу своей конструкции практически нивелирует вибрационное действие на дом

Расчет контура фундамента

Перед постройкой сооружения, вне зависимости от его типа, необходимо рассчитать параметры опор, которые в будущем станут основой для фундамента по технологии ТИСЭ.

Расчет будет включать в себя определение:

  • глубины бурения;
  • количества опор;
  • шага(?между опорами, столбами).

Суть самого простого способа расчета контура фундамента заключается в вычислении несущей способности грунта.

Цель этих вычислений – определение общей площади опор фундамента, которые смогут выдержать будущую постройку, а также нагрузки на грунт.

В первую очередь, рассчитывается общий вес будущей постройки. Для этого необходимо знать массу всех составляющих здания – стен, полов, перекрытий, крыши и т. д.

Затем необходимо вычислить эксплуатационную нагрузку, т. е. вес мебели, техники, людей. Пренебрегать эксплуатационной нагрузкой ни в коем случае нельзя.

Еще один обязательный показатель – нагрузка снежного покрова. Он будет различным для разных регионов страны.

Несущая способность почвы и свай зависит от типа грунта, величины его сопротивления. Эту информацию можно получить из нормативных строительных документов.

Подходит практически для всех типов грунтов – от мелкого песка до тяжелой глины

Последний этап расчета фундамента – определение необходимого количества столбов, а также шага между ними.

Бурение скважин

Строительство фундамента – достаточно длительный процесс, требующий внимания и усилий. Для оптимизации своих сил рекомендуется бурить по несколько скважин (макс. глубина – 3 м), а затем расширять их. Этим можно сэкономить время на переоборудование бура.

Если грунт сверлится тяжело, то это говорит о том, что в его составе нет достаточного количества песка. Эту ситуацию можно исправить с помощью воды. Необходимо залить по 5 ведер воды в каждую скважину на ночь. Уже на следующее утро бурить скважины будет намного легче.

Армирование свай

Эта процедура необходимо для того, чтобы:

  • во время морозного пучения грунта не произошел отрыв широкой части ТИСЭ-сваи;
  • не произошел срез сваи под давлением.

Армирование сваи ТИСЭ производится с помощью арматуры 10–12 мм. Обычно используют два прута, изогнутых в виде скоб. Можно также воспользоваться четырьмя прутами, связанными проволокой в верхней части.

Для армирования допускается использование металлических прутьев, уголков или полос. Не рекомендуется применять трубы – при попадании грунтовых вод в полость и при их замерзании существует высокий риск разрушения столба. Арматура должна располагаться на расстоянии не менее 4 см от края скважины.

Заливка ростверка

Ростверк представляет собой ленту, с помощью которой соединяются все сваи в систему, он придает конструкции прочность. Ростверк изготавливают из металла, дерева, или заливают из бетона. Рассмотрим ростверк, залитый из бетона.

В первую очередь, сооружают опалубку. Для этого используют фанеру или доски. Материал должен быть достаточно прочным, чтобы опалубка выдержала вес бетонного раствора. Под нижнюю часть опалубки необходимо засыпать грунт (впоследствии он убирается). Высота ростверка должна составлять не менее 30 см, при этом армирование обязательно. Когда конструкция готова, для того, чтобы цемент не просачивался, подстилают полиэтилен или другой подобный материал. Затем проводится связка арматуры. После этого можно приступать к заливке конструкции бетоном.

Бетон накрывают полиэтиленом и регулярно увлажняют. Спустя месяц опорная конструкция по ТИСЭ-технологии готова к возведению стен.

С помощью этой технологии можно установить фундамент своими руками под гараж, фундамент для забора, монолитный фундамент с подвалом, а также фундамент под баню.

Фундамент по технологии ТИСЭ своими руками

свайно-ростверковый фундамент тисэ

Свайно-ростверковый фундамент тисэ

Природные силы часто оказывают существенное воздействие на возведенные на поверхности почвы объекты. Порой величина таких нагрузок приводит к частичному или полному разрушению фундамента и невозможности дальнейшей эксплуатации строения. Для снижения подобного воздействия был изобретен свайно-ростверковый фундамент тисэ. Об особенностях его конструкции и технологии изготовления и пойдет речь в дальнейшем.

Знакомимся с фундаментом ТИСЭ

Как уже отмечалось выше, фундамент с непонятным названием ТИСЭ относится к группе свайно-ростверковых. Их особенностью является удачное объединение свайного и ленточного бетонных оснований. При этом наблюдается значительная экономия по бетону и времени изготовления.

Столбчатый фундамент тисэ в отличие от традиционного свайного имеет одну существенную особенность – его опоры практически невозможно выдавить из почвы силами межсезонного пучения. Благодаря этому данное основание имеет ряд положительных качеств:

Столбчатый фундамент тисэ

Столбчатый фундамент тисэ

  • Использовать его можно практически на 97% всех типов грунтов, имеющихся на территории нашей страны. Таким образом, фундамент тисэ можно в полной мере считать универсальным.
  • В отличие от традиционного ленточного и свайного фундаментов, требующих обязательного нагружения на зимний период, описываемый вид оснований может оставаться не нагруженным. Это свойство незаменимо в индивидуальном строительстве, особенно в случае отсутствия необходимого количества денежных средств на весь объем работ.

Все вышеперечисленное связано с одной особенностью свай тисэ – они имеют значительное расширение в нижней части, так называемую подошву. Именно благодаря ей общая нагрузка на фундамент распределяется на большую площадь грунта, а также предотвращается выдавливание свай.

Технологически традиционными винтовыми бурами ручными и механическими получить скважину требуемой формы невозможно. Для фундамента тисэ потребуется приобрести специальный инструмент достаточно сложной конструкции. В связи с большим спросом купить его не сложно в любом городе, кроме этого существует и возможность аренды.

Столбы тисэ часто дополняются и особой бетонной ленточной обвязкой, получившей в строительстве название ростверка. Благодаря ему можно использовать достаточно большой перечень стеновых материалов при строительстве сооружений на подобных видах оснований.

В последние годы часто под домами встречается и фундамент плита по системе ТИСЭ.

До настоящего времени не удалось получить идеального вида фундаментов. У каждого из них есть как положительные, так и отрицательные аспекты. Имеются свои плюсы и минусы технологии тисэ. При этом отрицательных аспектов немного. Основной из них заключается в ограничении нагрузки, что не позволяет применить фундаменты тисэ под многоэтажными домами и строениями из кирпича и бетона.

Технологически строительство фундамента по технологии тисэ своими руками вполне доступно. Чтобы дать представление о процессе ниже рассмотрим его основные этапы.

к оглавлению ↑

Фундамент ТИСЭ своими руками. Проектирование

Начинать работу следует вне строительной площадки. Силами проектного бюро, профессиональных строителей или самостоятельно необходимо выполнить проект фундамента по технологии тисэ. Предварительно необходимо спроектировать и сам дом, выбрать его этажность, материал стен и перекрытий, тип кровли и вид кровельного материала.

Ошибки на данном этапе работ чреваты бесполезностью всех последующих действий. Неправильный проект приведет либо к неоправданным расходам на строительство чрезмерно усиленного фундамента ТИСЭ, либо, что более опасно, к получению основания, которое не будет способно выдержать прилагаемую к нему нагрузку. Рекомендуем на данном этапе обратиться к профессионалам.

к оглавлению ↑

Подготовка и разметка участка

Непосредственно на месте будущего строительства фундамента по технологии тисэ начинать следует с выравнивания участка. Кроме этого профессионалы рекомендуют удалить верхний слой почвы на глубину около 250 мм. Сделать это можно как вручную с помощью совковой и штыковой лопат, так и с привлечением спецтехники.

Проектирование участка

Проектирование участка

Далее выполняют разметку, согласно которой будут располагаться сваи по технологии тисэ. Предварительно намечают наружный и внутренний периметры стен дома. Посередине между ними и пройдет линия, на которой располагаются точки бурения. Рассчитать количество опор фундамента ТИСЭ несложно, разделив предполагаемый вес строения на несущую способность каждой сваи. Расстояние между скважинами рассчитывают делением периметра стен на требуемое количество отверстий в грунте.

к оглавлению ↑

Бурение скважин

Каждый этап изготовления фундамента ТИСЭ важен для общего результата. Бурение скважин необходимо выполнять строго вертикально на требуемую глубину. Несущая способность сваи тисэ зависит от ее длины и диаметра. В частном домостроении в основном используют опоры шириной 200 мм, следовательно, основной изменяемой величиной является протяженность бетонного стержня.

В случае необходимости выполнения данного этапа в сжатые сроки лучше воспользоваться услугами профессиональных бурильщиков и специализированной строительной техники на автомобильных шасси. Если бюджет строительства ограничен, придется выполнить эту нелегкую операцию вручную.

Бурение скважин под фундамент ТИСЭ

Бурение скважин под фундамент ТИСЭ

Особенностью бура для фундаментов ТИСЭ является наличие дополнительного отклоняющегося ножа, способного отойти от тела инструмента на определенной глубине. Благодаря этому цилиндрическая на всем протяжении скважина приобретает расширение у подошвы диаметром 600 мм. Как правило, данной величины достаточно для достижения желаемого результата. Чтобы получить сваи тисэ требуемой длины бур оснащается дополнительными стержнями. Для облегчения процесса можно воспользоваться арендованным мотобуром.

к оглавлению ↑

Опалубка и бетонирование

Чтобы получить фундамент тисэ с требуемыми характеристиками обязательным является установка опалубки в скважинах. Для этого можно подобрать готовые пластиковые или асбестоцементные трубы, или использовать листы рубероида. Помня об ограниченности бюджета стройки, подробно остановимся на самом дешевом варианте.

Пробурив скважины под сваю тисэ требуемой глубины, от рулона отрезают полотно рубероида чуть большей длины. Затем его сворачивают вдоль и опускают в отверстие в грунте. После этого рубероид расправляют внутри, чтобы он прилегал к стенкам скважины.

Для получения бетона высокой прочности обязательно выполняют армирование сваи тисэ. Для этого используют стальную арматуру класса АIII диаметром 10 или 12 мм. Как правило, в каждую скважину опускают четыре длинных прута. На поверхности почвы стержни предварительно необходимо соединить перемычками из аналогичной или менее толстой арматуры. Для этого используют мягкую вязальную проволоку или сварку.

Выполнив опалубку и армирование, фундамент тисэ заливают бетоном. При этом для последующего монтажа ростверка – воздушной, приподнятой над землей бетонной ленты, оголовок каждой сваи должен располагаться на определенной высоте относительно уровня почвы. Замесить бетон можно как в бетономешалке, так и купить готовый с доставкой автомиксером.

к оглавлению ↑

Изготовление ростверка

При использовании в качестве стеновых строительных материалов бруса или пиломатериалов можно изготавливать фундамент тисэ без ростверка. Для других случаев необходимо изготовить бетонную обвязку. Она представляет собой ленту прямоугольного сечения, висящую на сваях над землей.

Чтобы получить качественный фундамент монтируется опалубка для ростверка тисэ. Она представляет собой дощатый короб, устанавливаемый на всем протяжении будущих стен. Во избежание проседания под всей опалубкой выполняется временная песчаная подсыпка на высоту установки обвязки. Опалубка должна располагаться таким образом, чтобы выступающие части стержней свай тисэ располагались внутри.

Установив и укрепив опалубку, приступают к армированию ростверка. Аналогично усилению свай, внутрь опалубки укладывают предварительно соединенные между собой арматурные стержни. Используя вертикальные перемычки достигают зазора до нижней плоскости ростверка не менее 5 см. Аналогичное расстояние армопояса должно соблюдаться до боковых и верхней граней.

Особое внимание при армировании ростверка фундамента ТИСЭ следует обратить на углы и места примыкания перегородок. Здесь стержни, предварительно согнутые под прямым углом, должны заходить друг на друга не менее чем на 1 метр. Это обеспечит требуемую прочность ростверку. Также укрепить бетонную ленту можно, применяя арматуру большего диаметра.

Готовим ростверк

Готовим ростверк

Установив армирующий каркас выполняют его заливку бетоном, приготавливаемым непосредственно на месте выполнения работ или приобретенным на бетонном заводе. Для уплотнения массы и удаления воздуха смесь подвергают обработке строительным вибратором. После этого поверхность ростверка накрывают мешковиной и оставляют до полного отверждения.

Чтобы фундамент тисэ набрал максимальную прочность необходимо в течение первых нескольких недель увлажнять укрывной материал. Особенно это актуально в случае установки жаркой сухой погоды. После выдержки в течение нескольких месяцев можно приступать к дальнейшим работам. Нижние перекрытия лучше монтировать на несколько рядов кладки, так как сделать пол на фундаменте тисэ нецелесообразно из-за высоких теплопотерь в будущем.

    Метки: тисэ

Фундамент ТИСЭ своими руками

Желание построить свой дом дешево и надежно все чаще заставляет застройщиков искать более эффективные новинки строительного дела. В строительство малоэтажных домов уже давно пришли и стали обыденными вещами арболитовые дома, газобетон или фундамент по технологии ТИСЭ. Фундаментные системы на сваях ТИСЭ, обладающих повышенной несущей способностью,медленно, но уверенно набирают популярность в индивидуальном строительстве, зачастую даже там, где их использование не приносит особых выгод.

Что такое фундамент ТИСЭ, и где его используют

Это заимствованная из сферы промышленного строительства технология, которая разрабатывалась для возведения высотных железобетонных конструкций на проблемных территориях. Строительство дома на фундаменте по ТИСЭ технологии позволяло решать ряд специфических задач:

  • Обеспечить постройку фундамента с большой несущей способностью при минимальном объеме земляных работ, что улучшает экологию в прилегающей к стройке местности;
  • Сделать конструкцию дома нечувствительной к любым вибрациям грунта, например, метро, трамваев и железнодорожного транспорта;
  • Избежать разрушения каркаса дома при пучении грунта, особенно для районов с большой глубиной промерзания почвы.

Принципиально универсальный фундамент по технологии ТИСЭ мало чем отличается от любых других свайных опорных систем. Главное и основное отличие состоит в конструкции самой сваи ТИСЭ. Она напоминает перевернутый винт с потаенной головкой, в нижней точке сваи имеется полусферическое расширение, в диаметре вдвое превышающее сечение основного ствола.

Свая ТИСЭ, в отличие о других вариантов опор, отливается в грунте из бетонной смеси, что значительно упрощает технологию и минимизирует затраты на транспортировку и установку опор для фундамента. Но для отливки потребуется изготовить скважину глубиной ниже точки промерзания, а это, например, для Московской области может составлять 120-150 см. На практике глубину заливки выполняют в районе от 150 до 250 см. Причин такой расточительности немного, но они есть. Во-первых, бетонное тело сваи ТИСЭ в грунте способствует более глубокому промерзанию почвы, поэтому опору стараются заглубить пониже, во-вторых, более теплые нижние слои грунта с температурой от +3оС до +5оС отогревают часть бетонной конструкции и снижают риск ее разрушения.

Фундамент ТИСЭ своими руками

Кроме массы позитивных моментов, универсальные фундаменты по технологии ТИСЭ имеют достаточно много нюансов и условий применения свайной системы. Например, фундамент ТИСЭ, в отличие от ленточного варианта, не прощает ошибок, просчеты и нарушения технологии обходятся значительно дороже, чем в классическом варианте. Поэтому, прежде чем приступать к работе, потребуется выполнить расчет фундамента ТИСЭ.

Оценочный вариант расчета по количеству и размерам свай ТИСЭ

Существует множество рекомендаций и методик, в том числе практических, основанных на точном геологическом исследовании грунта и выборе способа армирования фундамента. Но, не имея опыта и полноценных инженерных знаний, сложными методическими рекомендациями лучше не пользоваться, а выполнить оценку количества свай ТИСЭ и шаг их установки.

Порядок оценки параметров свайного фундамента ТИСЭ:

  1. По эскизу и точным данным о геометрических размерах дома, материалах стен, потолочных перекрытий, каркаса крыши, кровельного материала максимально скрупулёзно считается вес дома. К полученному значению необходимо добавить вес мебели, инвентаря и массу снежного покрова максимальной толщины;
  2. Необходимо забурить, как минимум, три точки шурфа, глубиной в метр, на участке, где предполагается строительство фундамента ТИСЭ, классифицировать грунт и определить по справочным данным из таблицы несущую способность сваи в тоннах;
  3. Далее делим вес здания на табличный норматив для конкретного размера опорной стопы сваи ТИСЭ. Получаем количество опор ТИСЭ. Осталось разделить длину ленты фундамента на число опор, получим искомый шаг между сваями.

Совет! Расстояние между опорами ТИСЭ зависит от мощности ростверка, для сечения в 30 см можно принять усредненное значение шага в 1,2-1,5 м.

Кроме карандашного способа оценки количества свай, можно прибегнуть к специализированным программам, позволяющим максимально точно работать с параметрами фундамента ТИСЭ. Чаще всего такой метод используют, если бюджет строительства ограничен, или необходима документальная детализация при составлении сметы для заказчика строительства.

Подготовка к установке свай фундамента ТИСЭ

Самым тяжелым этапом в строительстве фундаментов по технологии ТИСЭ является забуривание шурфов или скважин под сваи. На сегодня практически весь объем бурения под сваи ТИСЭ в частном секторе выполняется ручными бурами «Тисэ-Ф». Работа тяжелая, производительность сильно зависит от плотности грунта. Прежде чем начинать бить шурфы, сделайте стандартную разметку фундамента на участке, отсыпьте линии свай ТИСЭ и точки бурения. Грунт, вынимаемый на поверхность, можно выкладывать в тачку или на брезент, в перерывах его можно убрать вместе с мусором и кусками дерна.

Специалисты рекомендуют бурение выполнить в два этапа:

  • Сначала выполняем бурение по всем точкам расположения свай на глубину около 80- 90% от расчетной величины. Предварительное бурение лучше всего делать инструментом без боковой насадки, так легче работать;
  • В каждую пробуренную скважину выливают пару ведер воды, и через час – полтора приступают к формированию расширения или полости под опорную пяту сваи ТИСЭ. Размокшая земля будет легче и быстрее.

Важно! При бурении постарайтесь максимально контролировать вертикаль забуривания, при установке армирующего каркаса из стального прута это позволит правильно установить арматуру в скважине.

При большом диаметре пяты выбрать грунт из полости достаточно сложно, но это нужно сделать любой ценой. Можно подливать воду или вращать бур толчковыми движениями – главное, чтобы лопатка или плуг инструмента аккуратно вырезал полость необходимого размера.

Отливка свай по технологии ТИСЭ

Перед заливкой бетона потребуется выполнить еще две важные операции – установить гидроизоляцию и арматуру. От качества гидроизоляционного слоя зависит качество формирования боковой поверхности сваи и стойкость опоры к замораживанию во влажной среде. Важность правильной установки арматуры объяснять не нужно, это залог прочности сваи ТИСЭ, работающей как на сжатие, так и на разрыв.

Для гидроизоляции используют стандартное полотнище рубероида. Лист шириной в один метр отрезают в размер глубины скважины плюс вынос гидроизоляции над поверхностью грунта. Заготовку сворачивают в трубу по диаметру скважины, и шов в верхней части изоляции заклеивают мастикой. Величину выноса гидроизоляции над грунтом необходимо сделать под размер до нижней части ленты фундамента плюс 3- 5 см. Гидроизоляцию опускают в скважину и фиксируют распорными рейками.

Армирующий каркас сваи фундамента чаще всего сваривают заранее из прутка арматуры в 10-12 мм с боковыми перемычками. Нижние концы прутков соединяют и усиливают наварными элементами из более толстого металла. Верхние концы выпускают над срезом сваи ТИСЭ на высоту фундамента или ростверка. Остается установить каркас в скважину и выровнять его положение так, чтобы концы прутков находились в одной вертикальной плоскости с нитками горизонтальной арматуры фундамента.

Такой способ изготовления каркаса фундамента ТИСЭ не дает полноценной пятки сваи ТИСЭ, и это является одним из наиболее значимых недостатков технологии. В некоторых случаях каркас набирают из отдельных прутьев с загнутыми в сторону концами. После установки 6-8 прутьев в скважину, их разворачивают и ориентируют так, чтобы загнутые части арматуры расходились радиально в разные стороны, тем самым усиливают пятку сваи ТИСЭ. Осевую часть сваи ТИСЭ усиливают установкой обычного сварного каркаса в четыре прутка с перевязкой с периферийными элементами.

Перед заливкой бетона в скважину верхнюю часть гидроизоляции, выступающую над поверхностью, одевают в жесткую разборную форму из дерева или металла и отсыпают песком. Для стандартной сваи ТИСЭ диаметром ствола в 25 см потребуется от 60 до 90 литров раствора, в зависимости от глубины заделки. Объем немалый, поэтому наиболее удобным будет использование ручной или электрической бетономешалки. Кроме того, это позволит получить хорошее перемешивание всех компонентов раствора, а значит, равномерную усадку фундамента и минимум дефектов поверхности.

Заливку удобнее всего выполнять через рупор или рукав. После заливки более половины полости сваи необходимо выполнить обсадку раствора. Для этого берем лом и трамбуем раствор, стараясь добиться полноценного заполнения всех пустот в районе пятки сваи ТИСЭ. Аналогично заливаем и уплотняем вторую половину полости опоры фундамента.

Совет! При заливке контролируйте уровень бетона фундамента так, чтобы не закрыть концы арматуры, подлежащие перевязке с лентой фундамента.

Специалисты, занимающиеся консультациями по вопросам обустройства фундамента ТИСЭ, считают, что при нормальной вязкости раствора часть цемента с водой стечет в донную часть подошвы и образует глинисто- цементную подушку. Таким образом, несущая способность свай фундамента ТИСЭ должна увеличиться, как минимум, на 40- 60% от расчетной величины.

Сборка фундамента ТИСЭ

В классическом исполнении фундамент тисе строится в виде ростверка, опирающегося на сваи на высоте в 5-10 см над уровнем грунта. Такой способ устройства фундамента ТИСЭ позволяет защитить бетонный массив от влаги и пучения грунта.

Сборка несущей ленты ростверка происходит по схеме аналогичной для отливки ленточного фундамента. Прежде чем приступать к сборке щитовой конструкции для отливки опорного массива фундамента, пространство между оголовками свай ТИСЭ необходимо засыпать песком, чтобы создать подпор под донный щит опалубки.

Далее на песчано-гравийную отсыпку устанавливаются нижние и боковые стенки опалубки будущего фундамента, деревянную конструкцию необходимо тщательно выровнять по горизонту так, чтобы при заливке раствора не происходило перетекания подвижной массы бетона в одну сторону. Бока укрепляют деревянными кольями и подпорками. Для небольшого каркасного дома в 5х8 м будет достаточно изготовить ростверк фундамента высотой в 30 см и шириной в 25 см.

На следующем этапе на дно опалубки необходимо уложить пленочную или рубероидную гидроизоляцию, кромки рубероида изоляции свай ТИСЭ разрезаются «ромашкой» и запускаются под слой пленки опалубки фундамента.

Наиболее трудоемким этапом в отливке ленты фундамента является правильная укладка и перевязка прутков арматуры. Для армирования ростверка и фундамента используется 10-ти миллиметровый стальной пруток. Для усиления фундамента укладывают нижний слой арматуры из четырех ниток на расстоянии в 3 см от дна и аналогичный верхний слой.

Перевязку ниток арматуры фундамента можно выполнить по предложенной на рисунке схеме.

Во время заливки раствором ленты в тело бетона заделываются анкерные болты или крепления,с помощью которых будет крепиться основа будущих стен, накрывают пленкой, и выдерживают минимум две недели до набора отливкой предварительной прочности. В сильную жару первых пару дней необходимо раз в день конструкцию обрызгивать водой.

Заключение

Фундамент ТИСЭ можно использовать для двух и даже трехэтажных каркасных зданий. Но надо учитывать, что среднее здание в 350- 370 тонн на слабом грунте потребует не менее сотни опор ТИСЭ, что выполнить ручным способом достаточно сложно и долго. Кроме того, в отличие от большинства фундаментных схем, опоры ТИСЭ требуют очень тщательного последовательного выполнения всех технологических операций и хорошего качества цемента.

Home — Международная фондовая биржа

Торговые компании

Первичные и вторичные листинги акций и долговых обязательств

Долг специалиста

Облигации и ссуды, включая конвертируемые и высокодоходные продукты

Инвестиционные механизмы

Фонды открытого и закрытого типа, инвестиционные фонды недвижимости и другие механизмы

Компании специального назначения

Денежная оболочка, используемая для сбора денег для очень конкретной цели

Сегмент рынка зеленых инвестиций, включая облигации, фонды и торговые компании

Ценные бумаги, связанные со страхованием

Листинговые структуры, включая кошачьи облигации, обеспеченное перестрахование и фонды ILS

.

Международный фонд технологий и инвестиций (IFTI)

  • Научно-технологический консалтинг

    МЕЖДУНАРОДНЫЙ ФОНД ТЕХНОЛОГИЙ И ИНВЕСТИЦИЙ

    IFTI консультирует своих клиентов по любым вопросам, связанным с наукой и технологиями. Консультации обычно принимают форму аналитических обзоров, отчетов или меморандумов о состоянии дел в какой-либо области науки и техники, интересной заказчику.

    Детали

  • Организация сотрудничества с зарубежными агентствами или программами

    МЕЖДУНАРОДНЫЙ ФОНД ТЕХНОЛОГИЙ И ИНВЕСТИЦИЙ

    IFTI регулярно помогает ученым в подготовке всевозможной документации, включая различные предложения и приложения.Таким образом, IFTI может помочь зарубежным агентствам наладить сотрудничество с российскими учеными.

    Детали

  • Организация и управление образовательными программами

    МЕЖДУНАРОДНЫЙ ФОНД ТЕХНОЛОГИЙ И ИНВЕСТИЦИЙ

    У компании или учреждения часто может возникнуть необходимость в организации дополнительного образования или курсов для некоторых целевых групп, таких как нынешние или будущие сотрудники, перспективные студенты, подрядчики, потенциальные клиенты и т. Д.

    Детали

  • Профессиональный менеджмент технологического развития

    МЕЖДУНАРОДНЫЙ ФОНД ТЕХНОЛОГИЙ И ИНВЕСТИЦИЙ

    Без профессионального управления НИОКР их результаты часто могут быть интересны только исполнителю. Чтобы обеспечить создание инновационного продукта, IFTI не только организует НИОКР, но и профессионально управляет процессом разработки технологий.

    Детали

  • В поисках наиболее перспективных российских технологий или технических решений

    МЕЖДУНАРОДНЫЙ ФОНД ТЕХНОЛОГИЙ И ИНВЕСТИЦИЙ

    По запросам потенциальных заказчиков НИОКР специалисты IFTI организуют поиск запрашиваемых технологий в России в любых областях науки и технологий.Заказчик формулирует свою технологическую задачу.

    Детали

  • .

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
