Технология свайного фундамента: Устройство свайного фундамента

Содержание

существующие типы, вид в разрезе, а также подробная схема конструкции

0Традиционные формы опорных конструкций базируются на поверхностных слоях грунта.

Если несущая способность этих слоев не достаточна, приходится применять другие конструкции оснований, способные опираться на прочные и надежные пласты.

К таким видам фундаментов относятся свайные конструкции, широко распространенные в регионах с проблемными грунтами.

Они позволяют строить массивные здания в самых сложных условиях, на слабонесущих, обводненных или подтапливаемых грунтах, плывунах или торфяниках.

Существуют разные конструкции свайных фундаментов, о которых следует поговорить подробнее.

Содержание статьи

Виды свайных фундаментов

Виды свайных оснований различают по типу опорных элементов.

Они делятся на:

  • Сваи-стойки. Погружаются в грунт до появления жесткого контакта с плотными слоями. Обладают наибольшей прочностью и несущей способностью, используются для наиболее тяжелых и ответственных зданий и сооружений.
  • Висячие сваи. Опоры на плотные слои грунта не имеют, удерживаются за счет силы трения на боковых стенках стволов. Несущая способность зависит от длины сваи, т.е. от глубины погружения в грунт. Используются в случаях слишком глубокого залегания плотных слоев. Недостатком висячих свай является способность внезапных просадок, возникающих вследствие изменения гидрогеологических условий — сезонного изменения уровня грунтовых вод.

По материалу сваи бывают:

  • Деревянные. Традиционный вид, появившийся изначально и в настоящее время практически не использующийся.
  • Металлические. В качестве свай используют отрезки рельс, швеллеров, двутавров и т.д. Специально изготовленными образцами являются только винтовые сваи. Металлические сваи имеют важное преимущество — они пластичны, что позволяет им гибко реагировать на боковые нагрузки от морозного пучения или подвижек грунта. Недостатком металлических свай является склонность к коррозии, в основном — к электрохимической ее разновидности. Из-за этого срок службы металлических свай относительно невысок — до 75 лет (в среднем — 40-50).
  • Железобетонные. Эти сваи используются в самых ответственных опорных конструкциях. Они могут быть изготовлены на специализированных предприятиях, или отлиты непосредственно на участке. Срок службы Ж/Б свай достигает 150 лет, что обуславливает предпочтение именно этого типа среди строителей.

По типу погружения:

  • Забивные. В основном, используются Ж/Б сваи с заранее напряженной арматурой. Они способны выдерживать максимальные нагрузки и обладают наибольшей несущей способностью. Намного реже используются металлические забивные элементы.

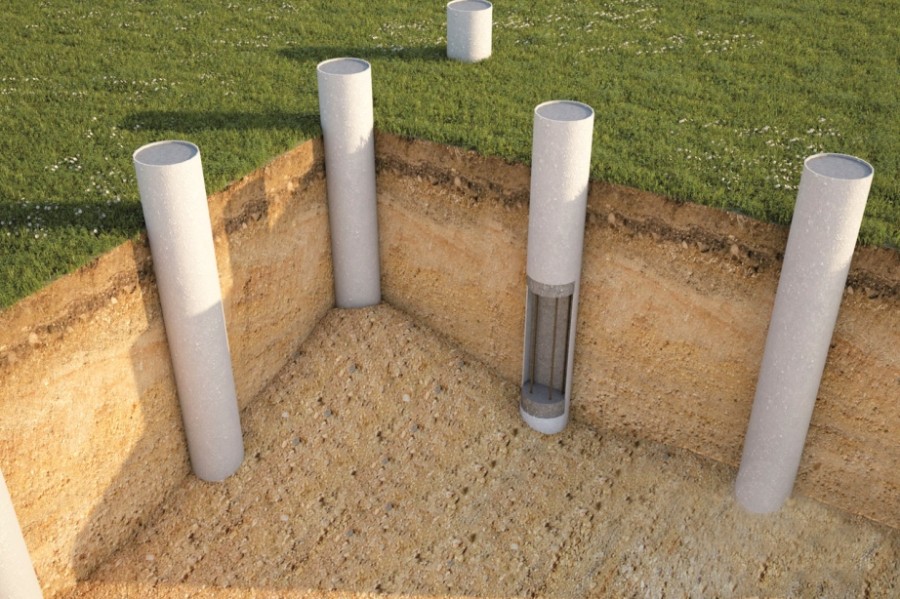

  • Набивные (или буронабивные). Изготавливаются непосредственно на площадке путем заполнения жидким бетоном предварительно пробуренных и армированных скважин. При использовании этой технологии значительно снижается необходимость в транспортировке и погрузо-разгрузочных работах, нет нужды в применении сваебойной техники. Это сделало буронабивные сваи предпочтительными среди индивидуальных застройщиков.
  • Винтовые. Это отдельный вид свай, погружаемых в грунт по принципу шурупов. Имеют возможность погружения и извлечения как механическим способом, так и вручную. Особенностью винтовых свай является отсутствие необходимости в планировке участка или в производстве земляных работ в целом. Кроме того, имеется возможность строительства на склонах или складках рельефа. Недостаток — коррозия, разрушающая металл.

По конструкции свайные фундаменты бывают

:

  • Свайно-ростверковый.
  • Свайно-винтовой.
  • Свайно-ленточный.
  • Свайно-плитный.

ВАЖНО!

Свайно-ростверковый и свайно-ленточный виды мало отличаются друг от друга, из-за чего некоторые источники объединяют их в одну группу. Однако, другие специалисты видят между ними принципиальную разницу в способе распределения нагрузок — лента укладывается на грунт, ростверк же опирается только на сваи.

1233

Типы металлических труб

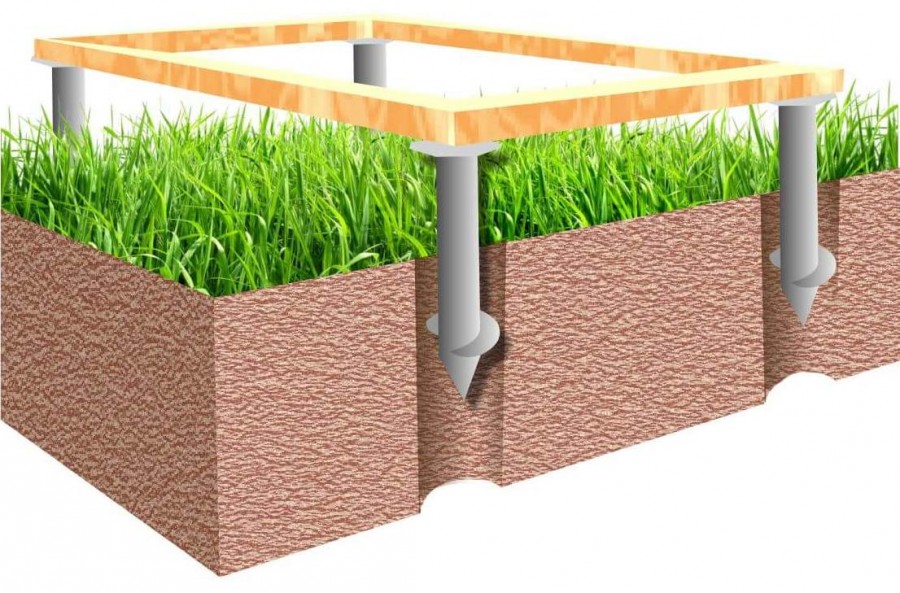

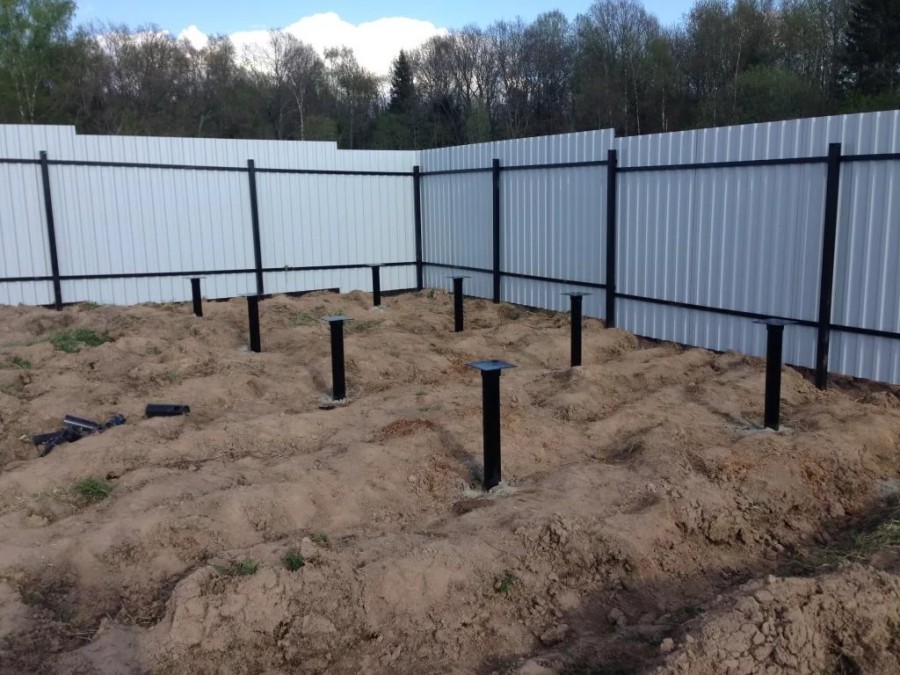

Винтовые сваи представляют собой металлические трубы с толщиной стенок не менее 4 мм, оснащенные сварным или литым острым наконечником и спиралеобразными режущими лопастями.

Погружение винтовых свай больше всего походит на завинчивание самореза — наконечник втыкается в грунт, стволу придают вращательное движение, лопасти врезаются в грунт и начинают понемногу затягивать ствол.

Считается, что их можно погружать вручную, с использованием только мускульной силы.

Это верно, но только до определенных пределов — наиболее распространенные винтовые сваи диаметром 108 мм вручную погрузить практически невозможно.

Специалисты не рекомендуют погружать вручную вообще никакие сваи, даже небольшого диаметра.

Неравномерность распределения усилия и колебания оси значительно ослабляют грунт вокруг ствола и лопастей, снижая несущую способность опоры.

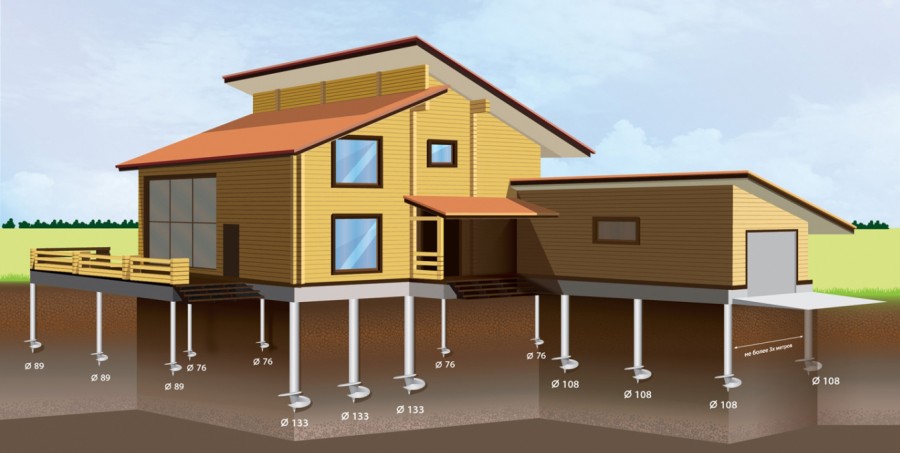

Существуют разные конструкции винтовых свай, различающихся по признакам:

  • Тип наконечника — сварной или литой.
  • Количество лопастей — одна, две или три.
  • С защитным слоем оцинковки, или без нее.

ОБРАТИТЕ ВНИМАНИЕ!

Наличие на винтовых сваях слоя краски нельзя рассматривать как защитный слой, поскольку при погружении он полностью стирается. Единственный эффективный вид защиты — слой оцинковки. Если его не имеется, лучше поискать другие варианты.

Отношение диаметров лопастей и ствола также бывает разным. Для рыхлых и мягких грунтов используются большие диаметры, обеспечивающие обширную опорную площадку

.

Для скальных или обломочных грунтов применяют многовитковые сваи типа «шуруп», хотя для индивидуального строительства их использовать нецелесообразно. Существуют также сваи для погружения в вечную мерзлоту.

Они не имеют заостренного наконечника, так как погружаются в лидирующую скважину, и диаметр лопастей у них довольно низок — превышает размер ствола менее, чем в полтора раза.

2

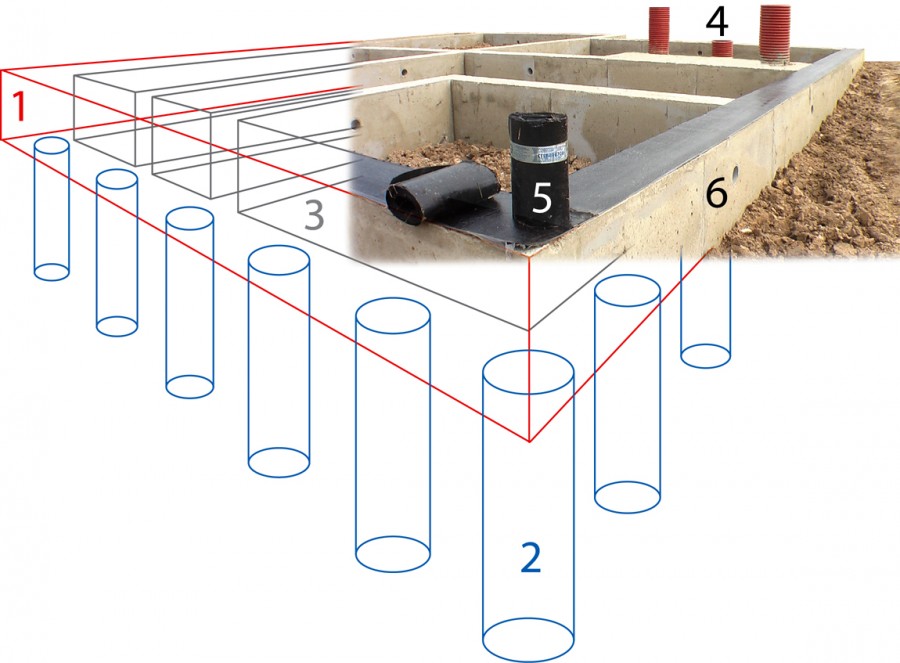

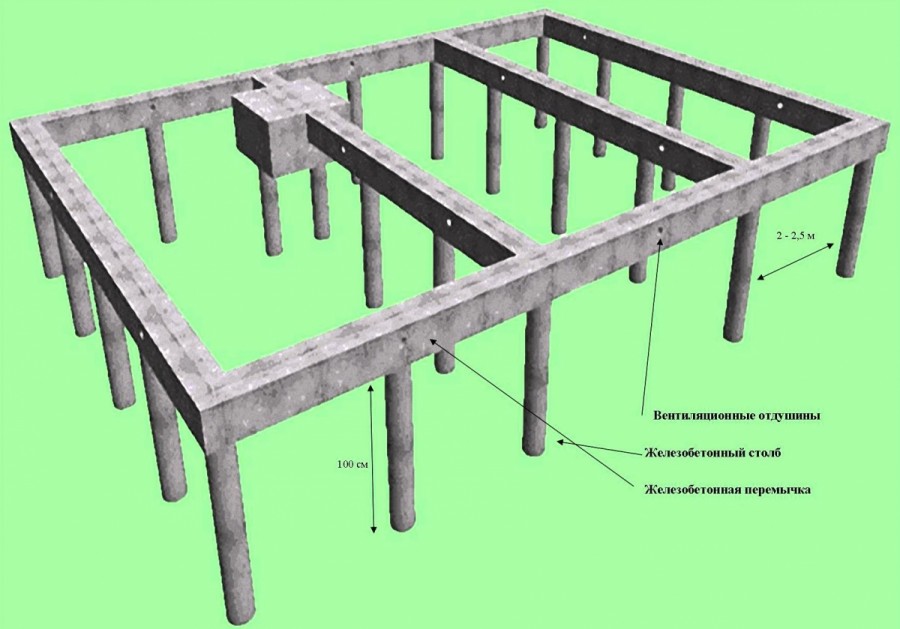

Устройство основания

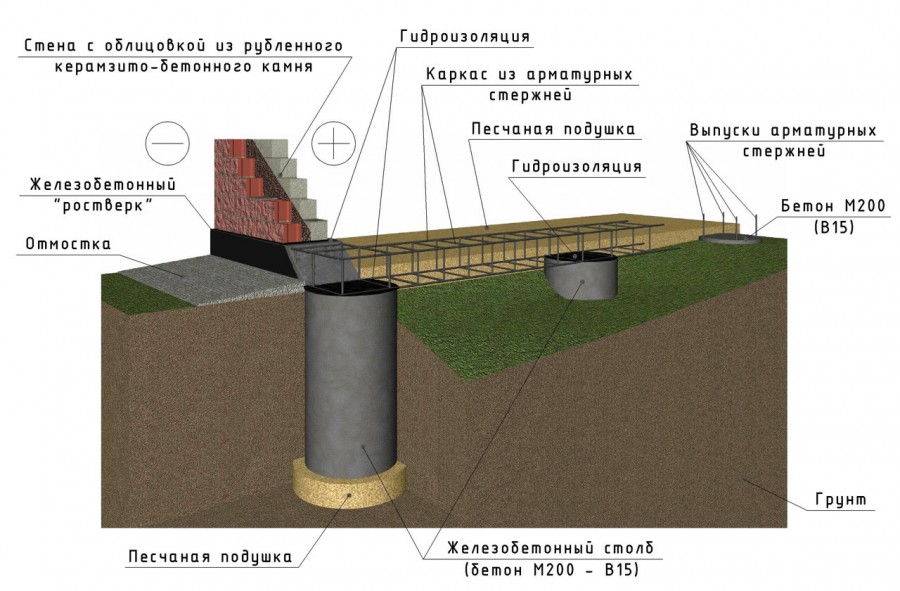

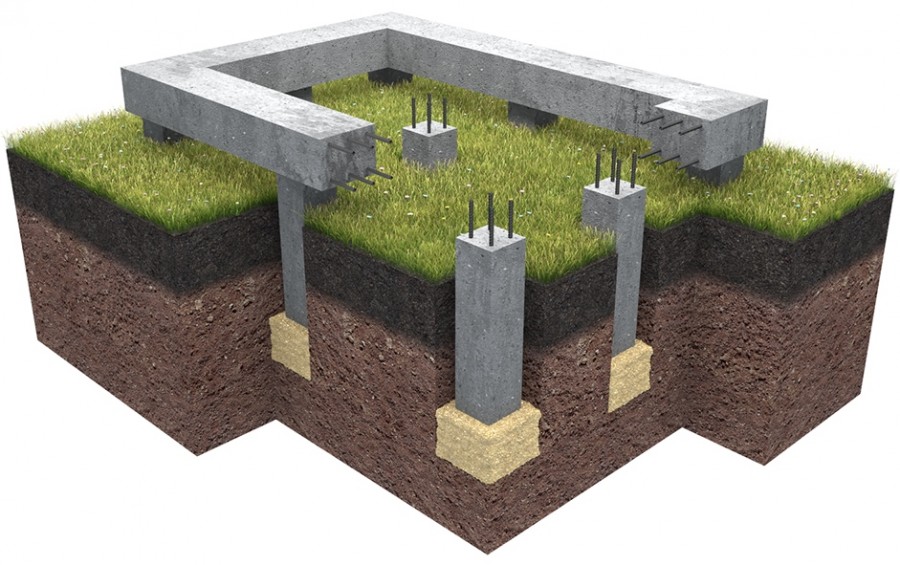

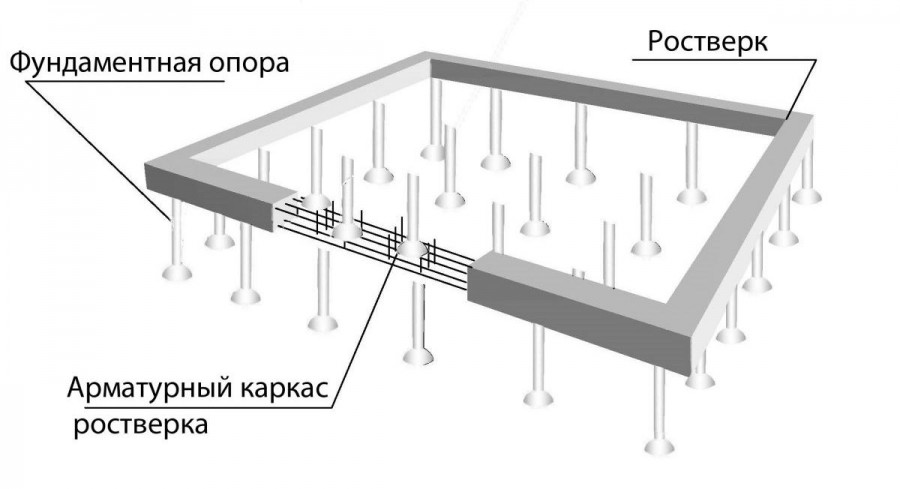

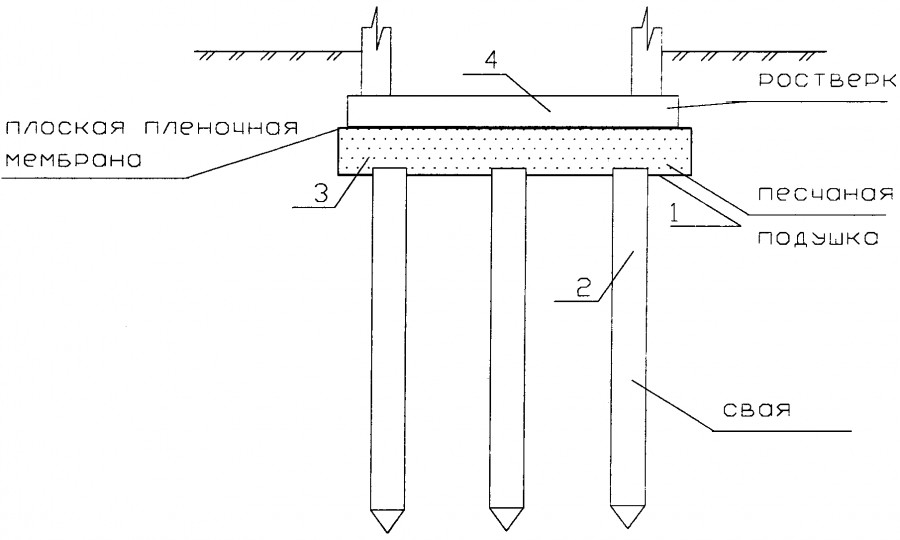

Схема свайного фундамента практически всегда одна и та же, вне зависимости от типа свай.

Основание состоит из:

  • Опорные элементы (сваи) — вертикальные стержни, опирающиеся на глубинные плотные слои грунта или удерживающиеся в неподвижности за счет силы трения.
  • Ростверк — пояс обвязки, на котором установлены стены дома.

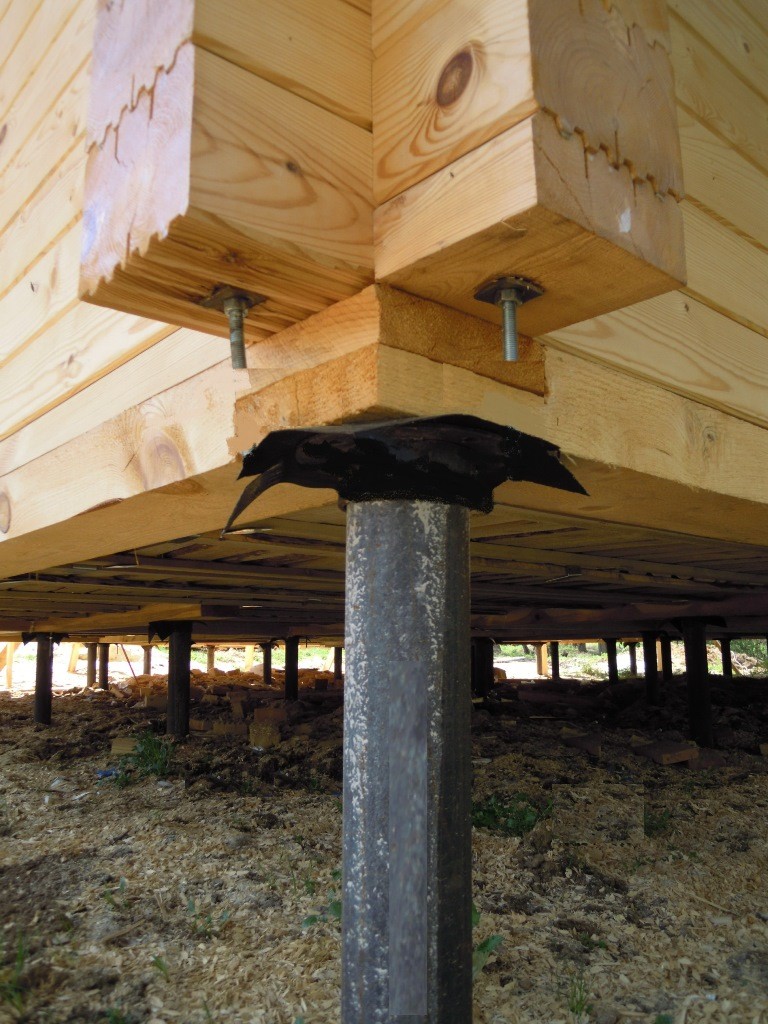

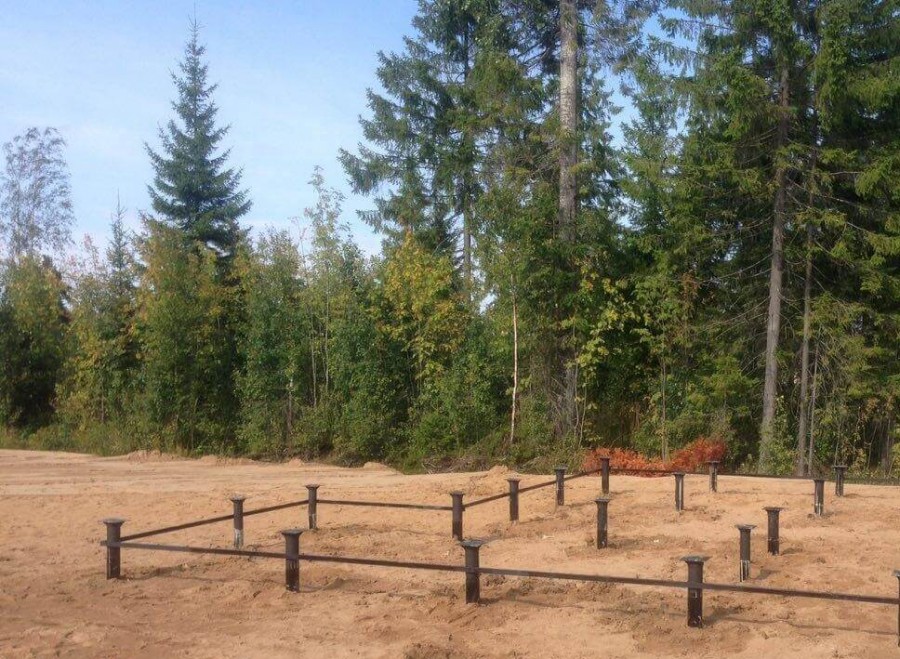

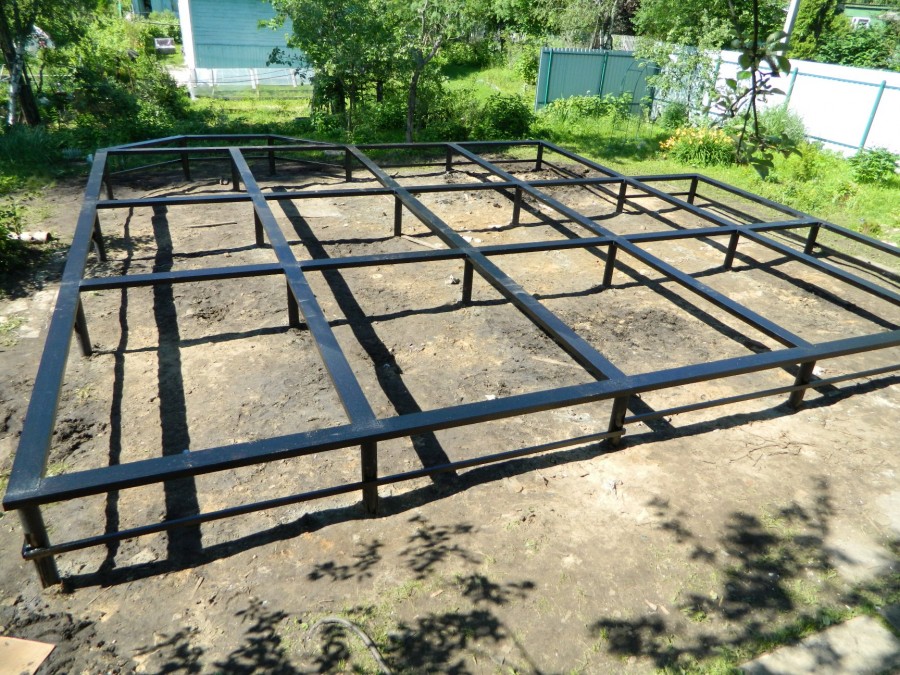

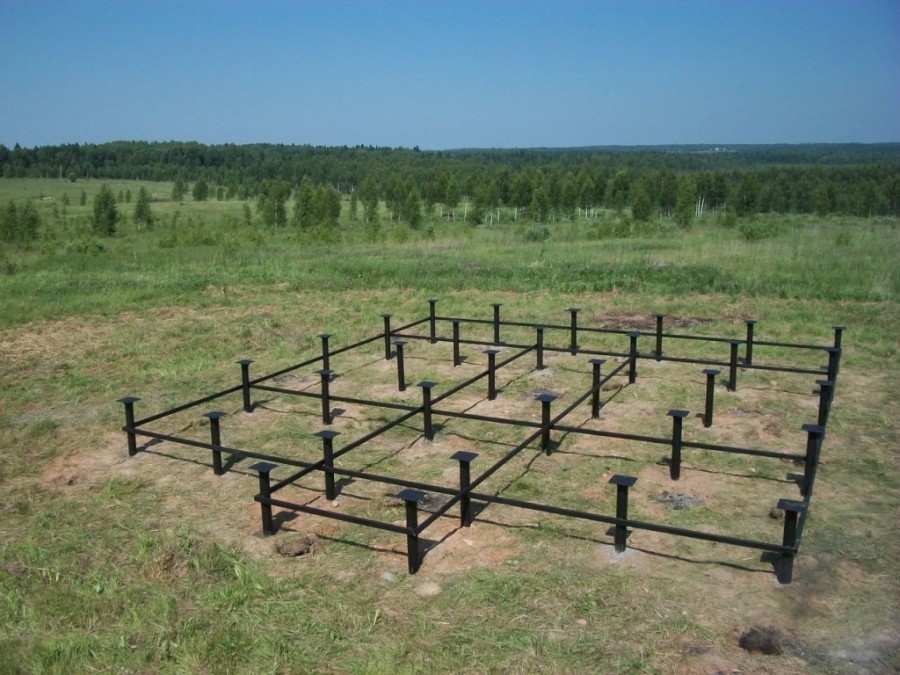

  • Обвязка — применяется в дополнение к ростверку на металлических (винтовых) сваях для соединения всех стволов в единую систему и увеличения жесткости и прочности свайного поля.

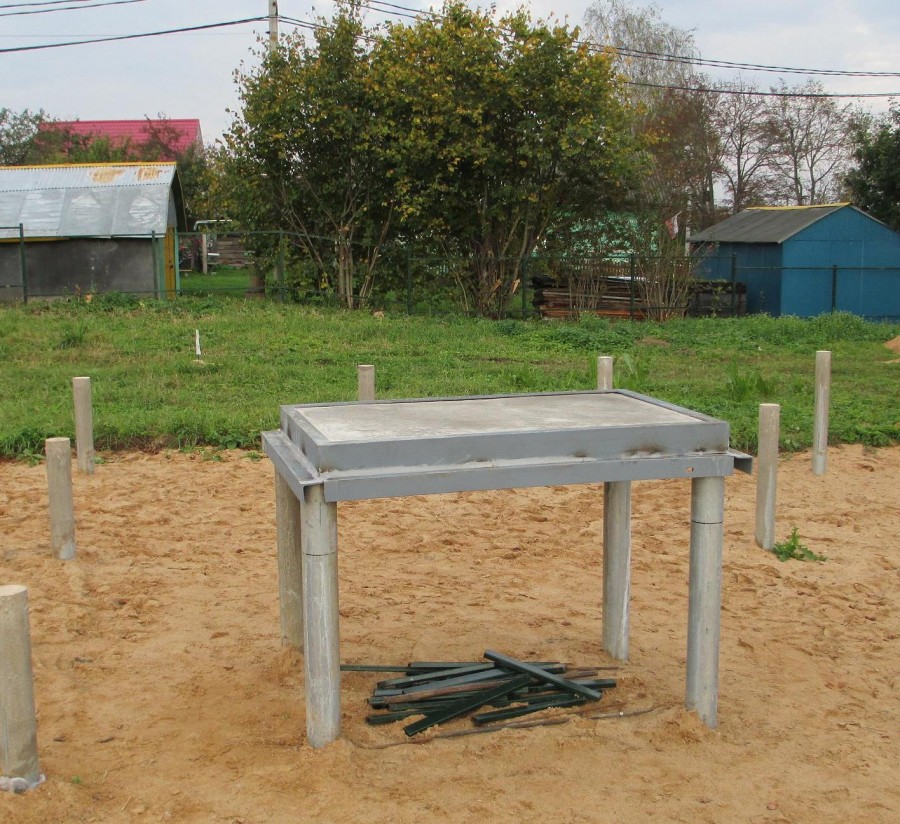

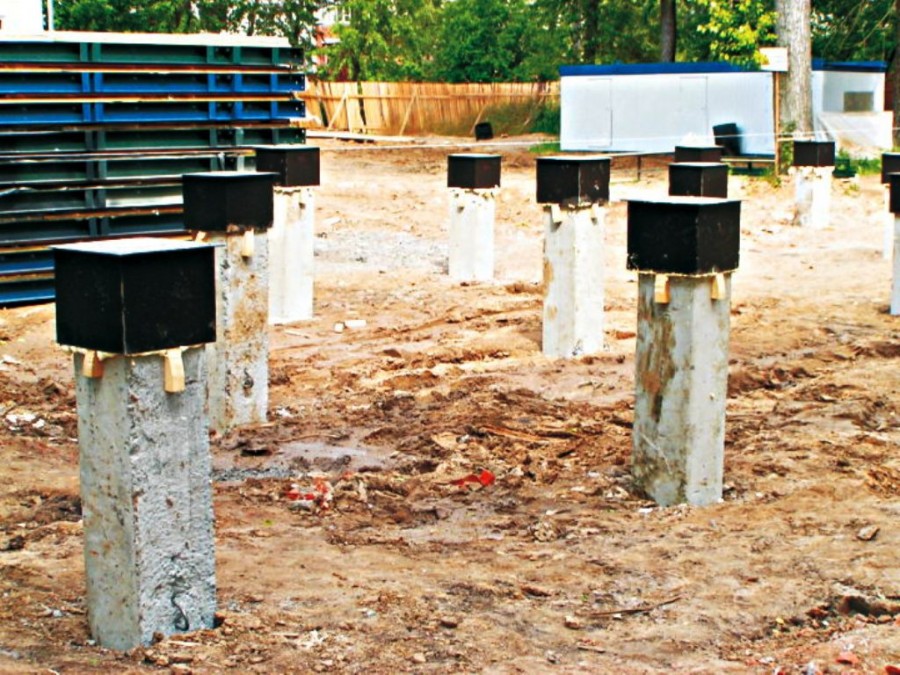

Сваи погружаются в грунт соответствующим способом, после чего их верхушки обрезаются до получения ровной горизонтальной плоскости по всему полю. Затем на них устанавливаются специальные колпаки с монтажными площадками — оголовки, на которые монтируется деревянный или металлический пояс обвязки.

Для железобетонных ростверков оголовки не используются, вместо них собирают опалубку и отливают монолитную ленту с армпоясом, жестко связанным с каркасом свай. Основная задача состоит в обеспечении максимально прочной и жесткой связи ростверка и всех свай, превращении отдельных элементов в единую систему.

Это позволит ростверку принимать на себя вес дома и перераспределять его по всем опорам, которые, в свою очередь, передадут нагрузку на твердые слои грунта.

3

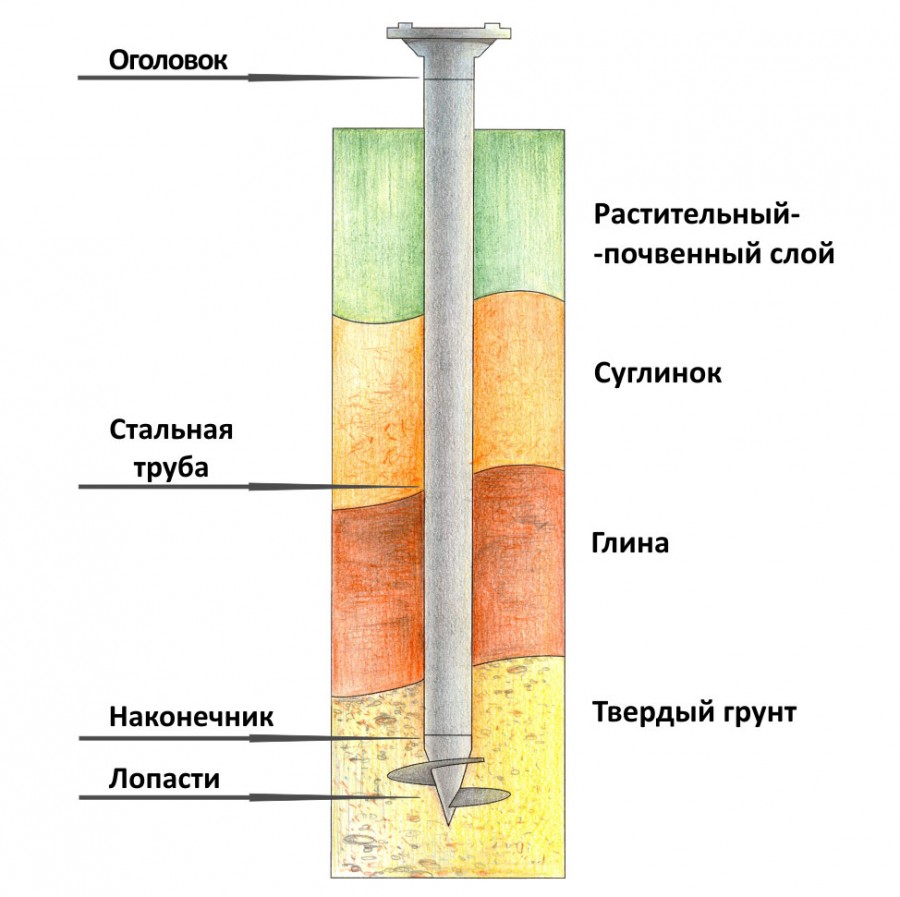

Конструкция винтовых свай

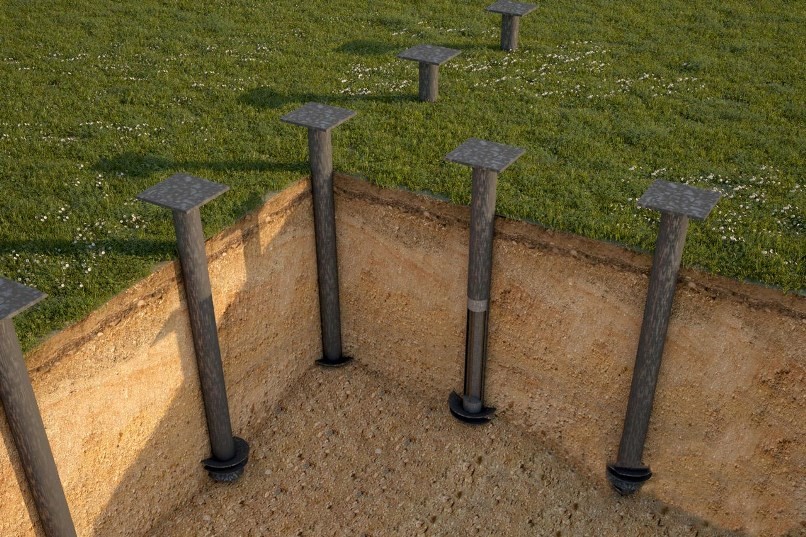

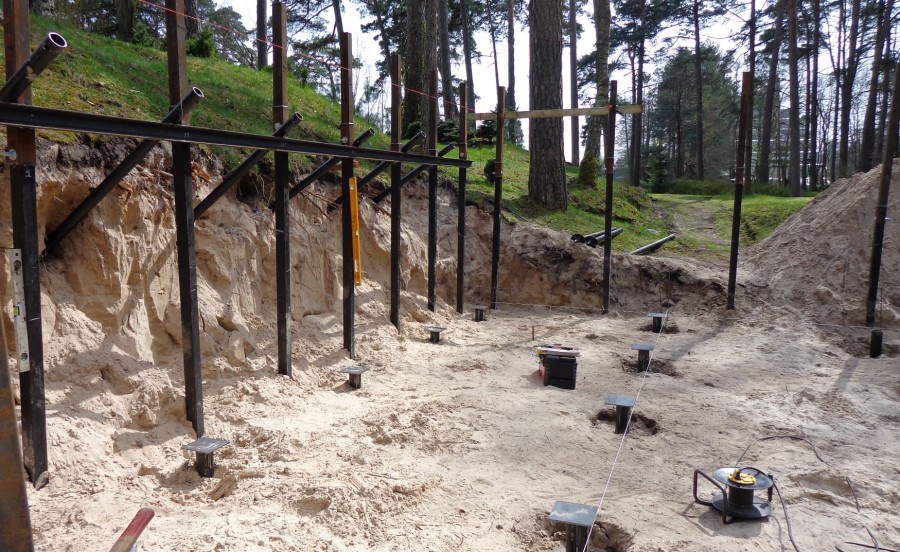

Винтовые сваи представляют собой отрезки металлической трубы с толщиной стенок от 4 мм.

Они выпускаются в готовом виде с различной длиной от 1,5 м до 5 м (и более).

Одна сторона трубы снабжена заостренным конусообразным наконечником, на котором крепится спиралеобразная режущая лопасть.

Наконечники бывают литые, изготавливающиеся как отдельный узел вместе с лопастью и привариваемые к трубе в готовом виде. Также есть сварные наконечники, представляющие собой соединенные лепестки, вырезанные из этой же трубы. Лопасти в этом случае привариваются отдельно.

Литые наконечники используются для более плотных грунтов, имеющих твердые включения.

Сварные наконечники используются на относительно мягких грунтах, так как при погружении в плотные слои они могут разрушиться и свая будет испорчена.

Для погружения на верхней части сваи имеется технологическое отверстие, в которое продевают лом.

На него одевают отрезки трубы, которые используют как длинные рычаги при вращении сваи. Один человек должен стоять у ствола и корректировать его положение, а другие вращают ствол и погружают его в грунт.

Установка с помощью строительных машин проходит гораздо быстрее, точнее и практически без отказов.

Важно заранее составить схему погружения, в которой будет отображена последовательность установки свай.

Иначе возможно возникновение ситуации, когда крайние опоры установлены, а к внутренним техника не может подойти.

ВАЖНО!

Реверс сваи при установке недопустим. Также запрещается погружать сваю в ту же лунку, откуда только что извлечена другая опора. Лопасти сильно разрыхляют грунт, который теряет свою плотность и требует довольно большого времени на восстановление.

4

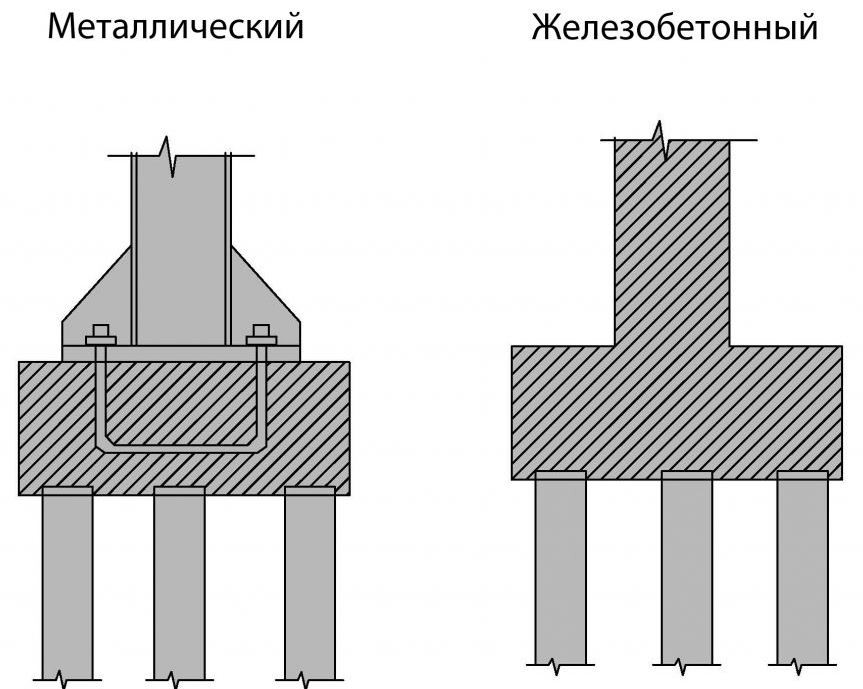

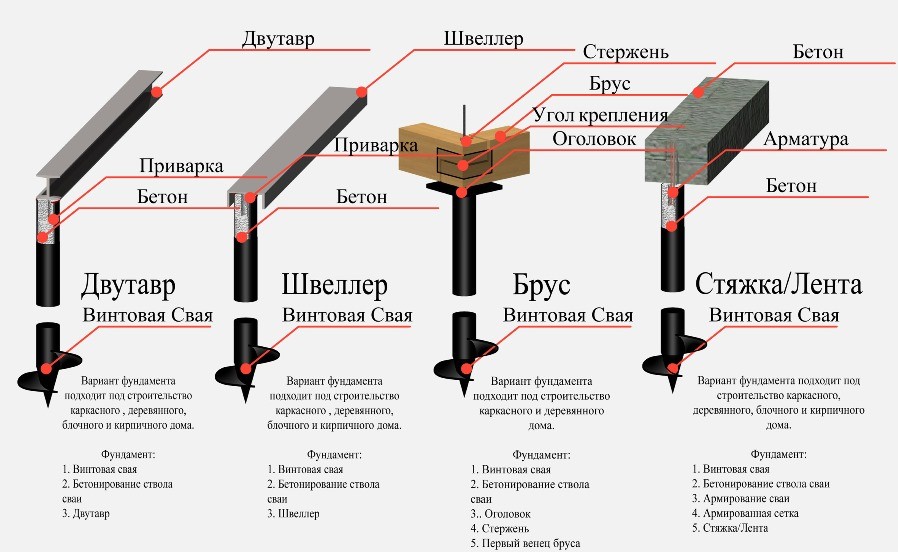

Какие ростверки существуют

Существуют три основных разновидности ростверков:

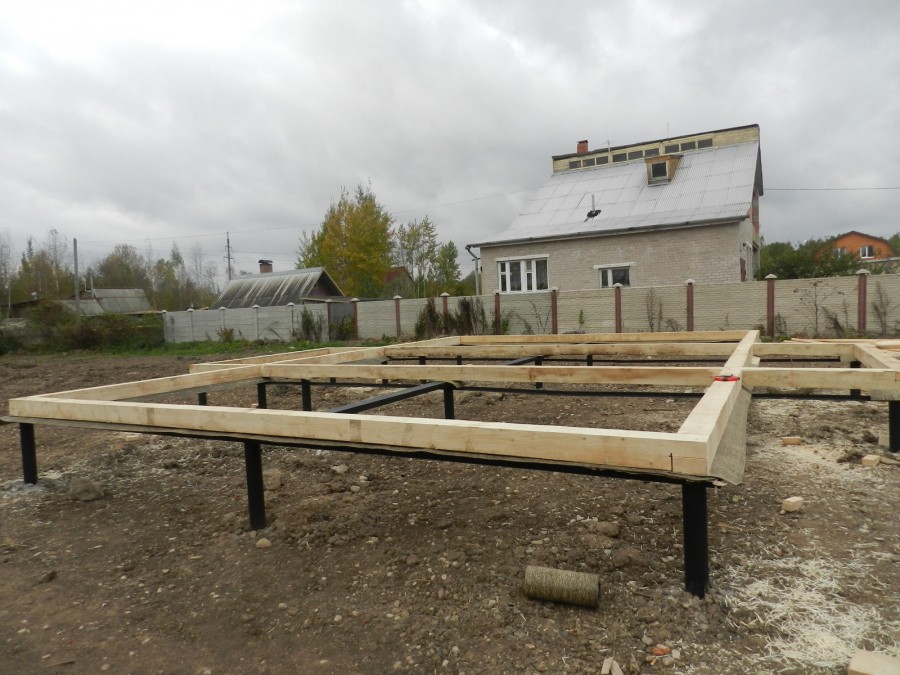

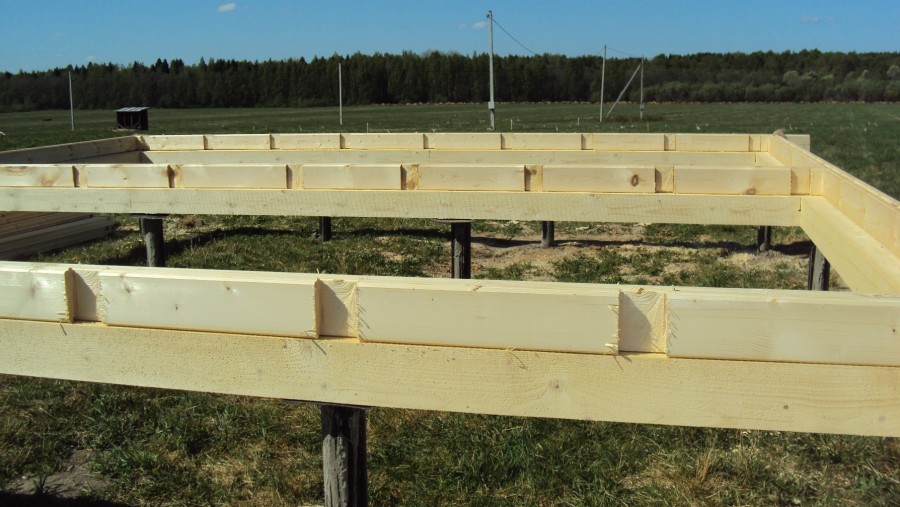

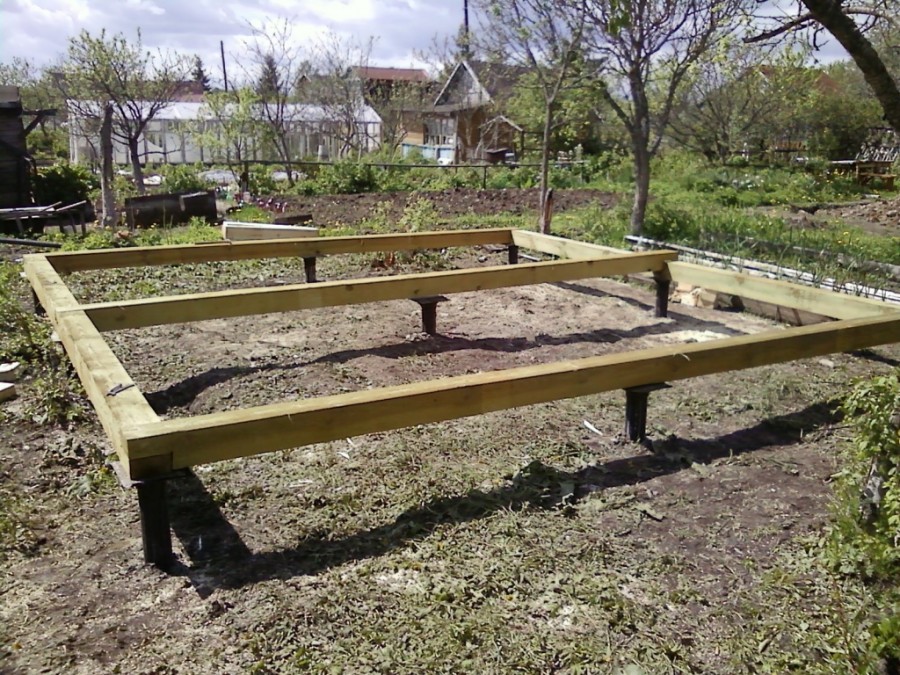

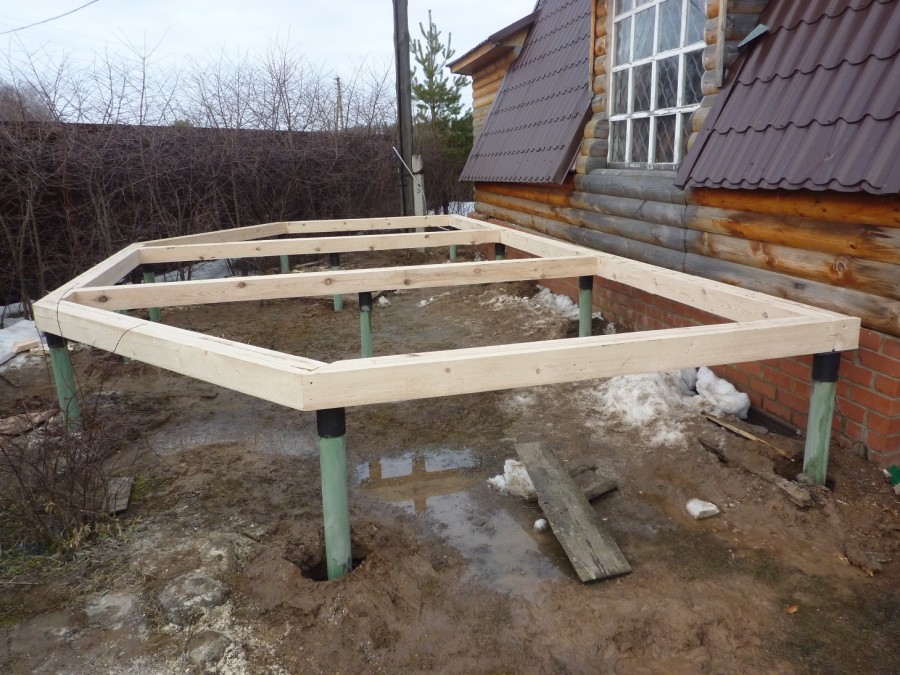

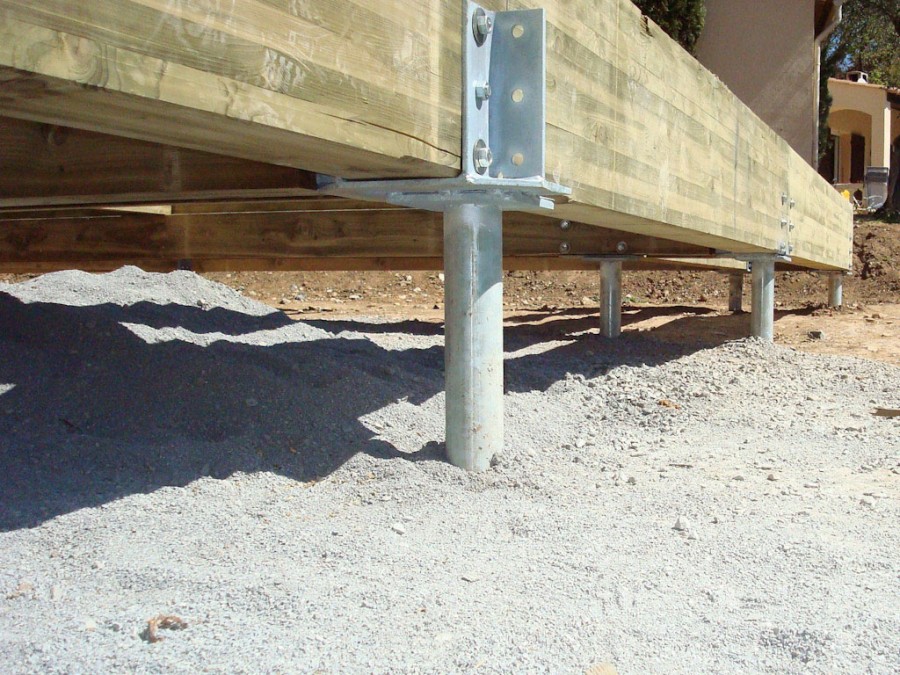

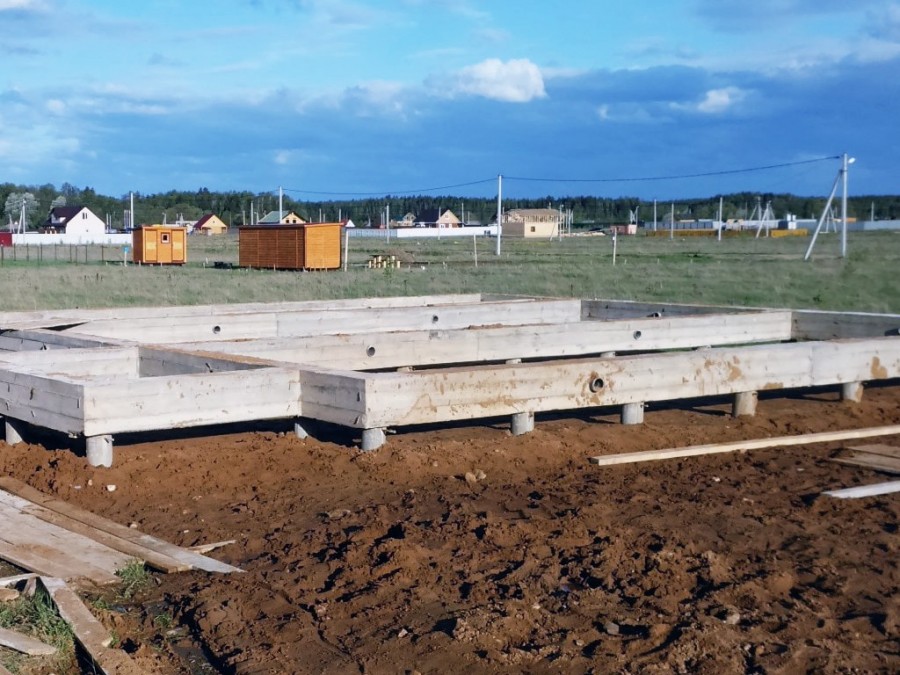

  • Деревянный. Используется брус размером 150 : 200 мм или 200 : 200 мм. Иногда вместо одного цельного бруса применяют пачку обрезных досок толщиной 50 мм и шириной 200 мм. Этот вариант позволяет исключить обычное для этого материала образование глубоких трещин и скручивание винтом. Балки укладываются на оголовки и фиксируются стремянками и болтами. Между собой их соединяют вполдерева с прокладкой из джута.

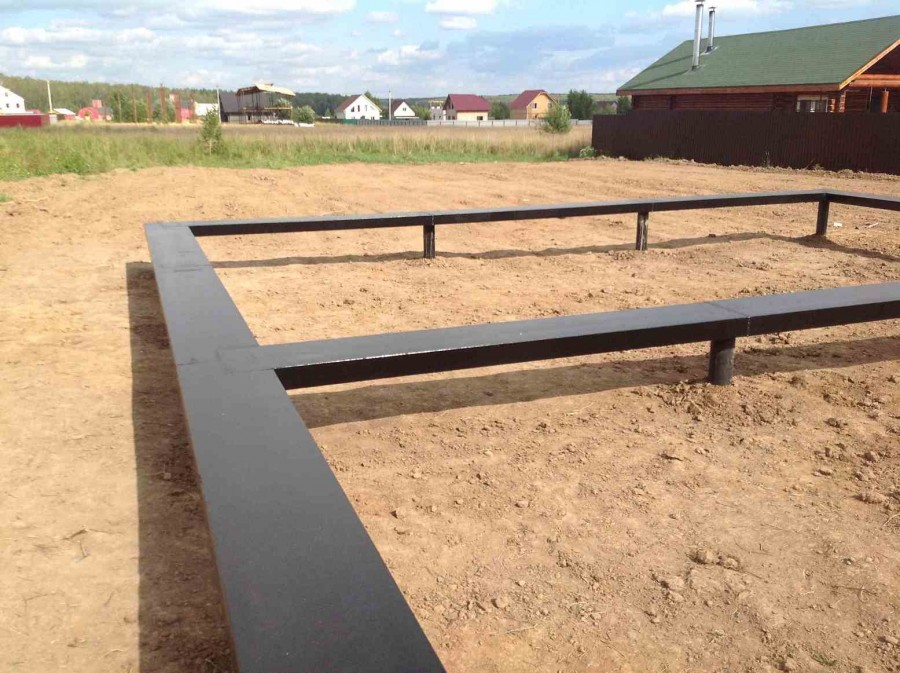

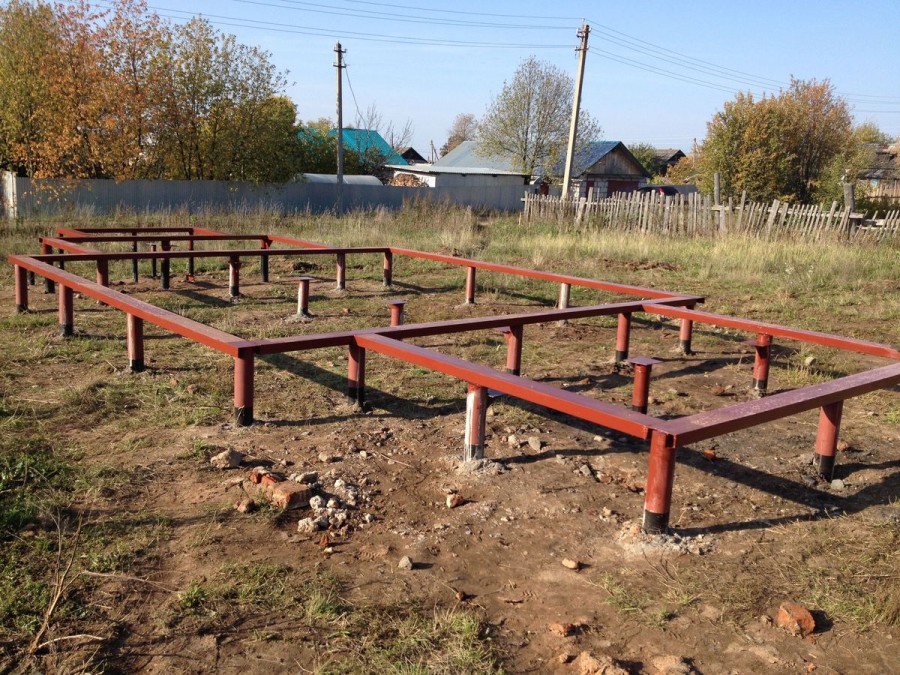

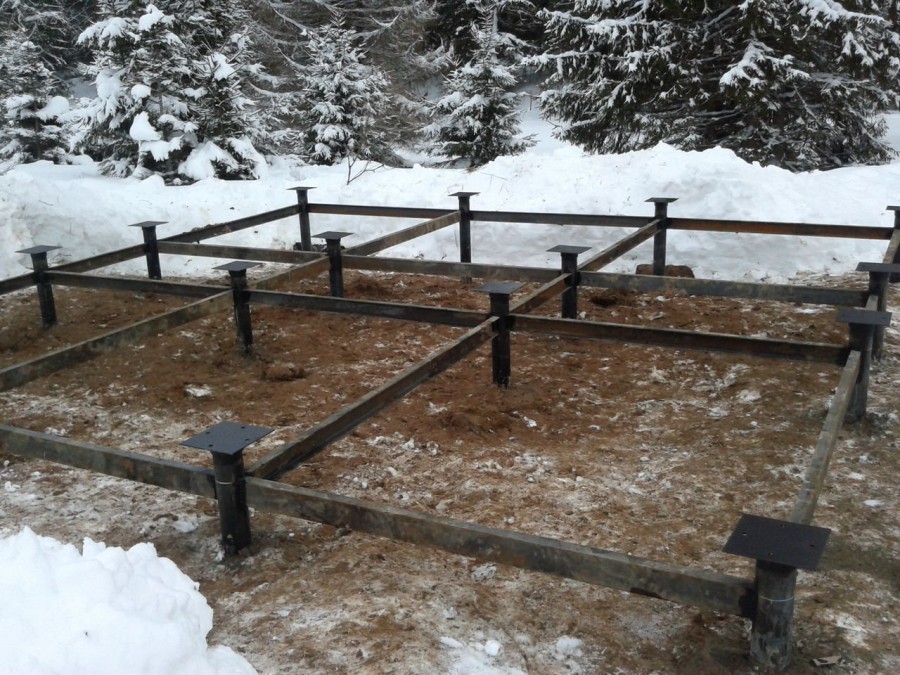

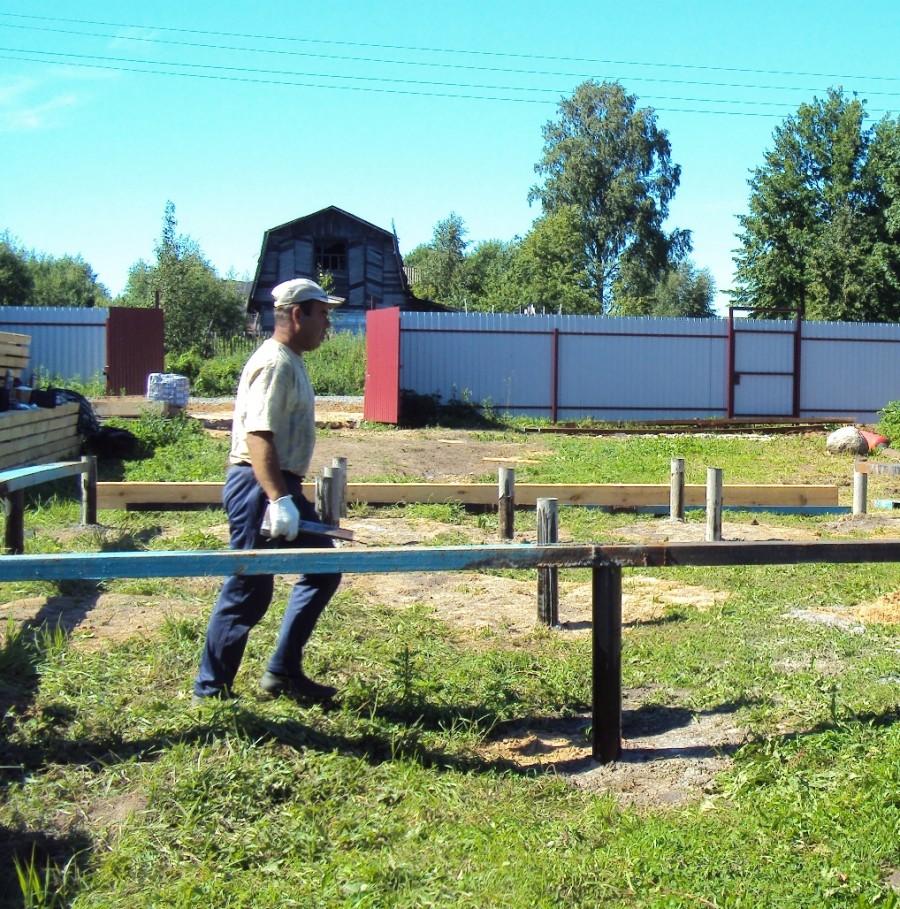

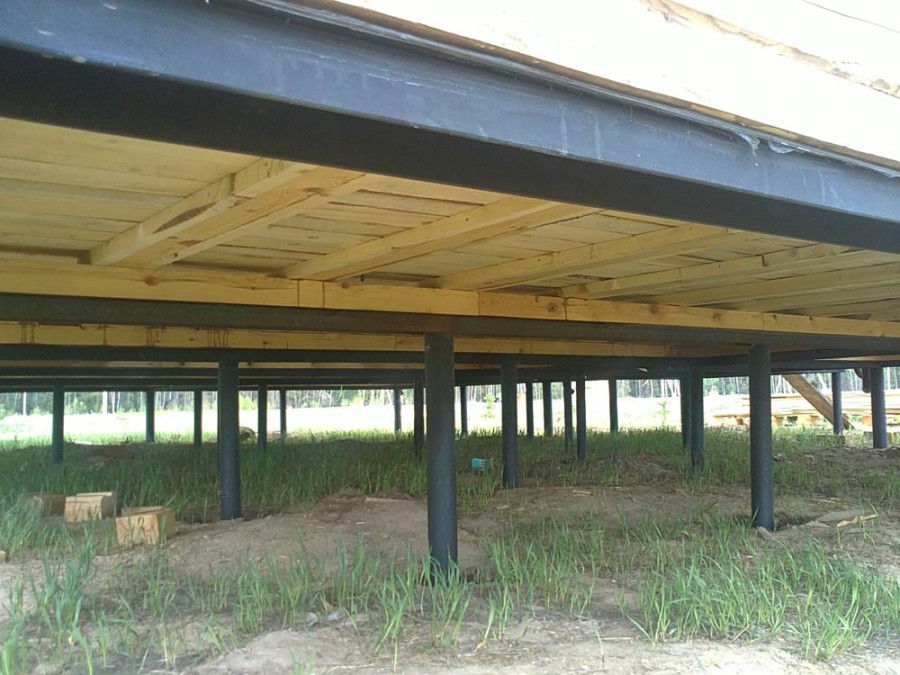

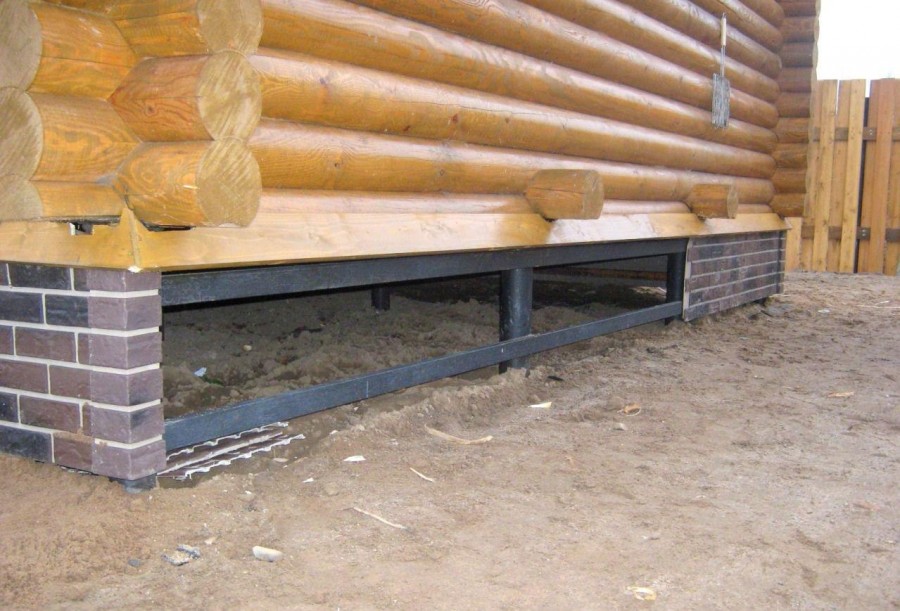

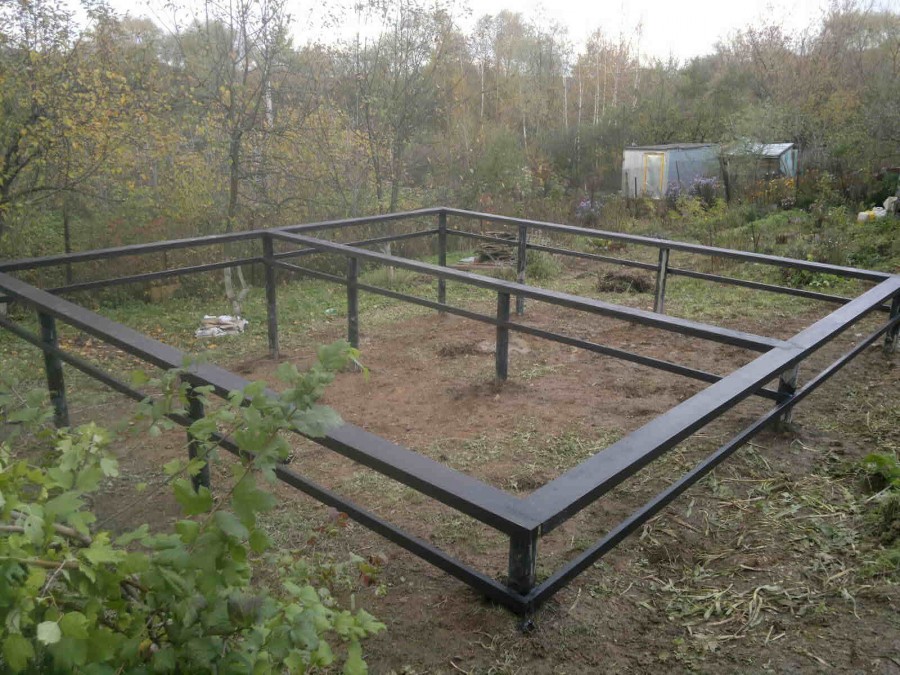

  • Металлический. На оголовок укладывают двутавр, рельс или уголок и прочно соединяют между собой на сварку с дополнительной фиксацией на резьбовые соединения. Для швеллера оголовки не применяют, укладывая прокат полочкой вверх прямо на верхушки металлических труб (винтовых свай).

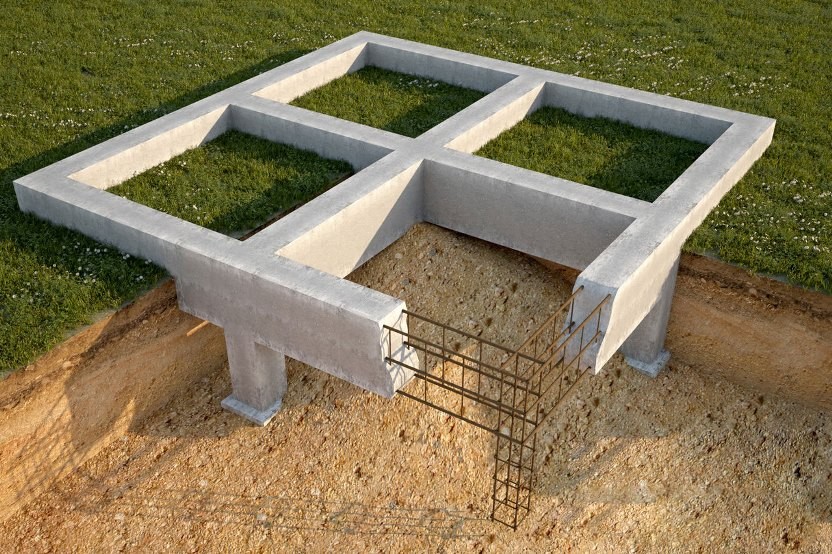

  • Железобетонный. Представляет собой практически полный аналог мелкозаглубленного ленточного фундамента, только установленный не в траншее с опорой на грунт, а точечно на верхушках свай. При этом, лента отливается с жестким соединением арматуры с каркасами свай, что делает все элементы единой бетонной отливкой. Ж/Б ростверк способен выдерживать максимальные нагрузки, не гниет и не поддается коррозии, что обеспечивает длительный срок службы.

5849845

Из чего он состоит?

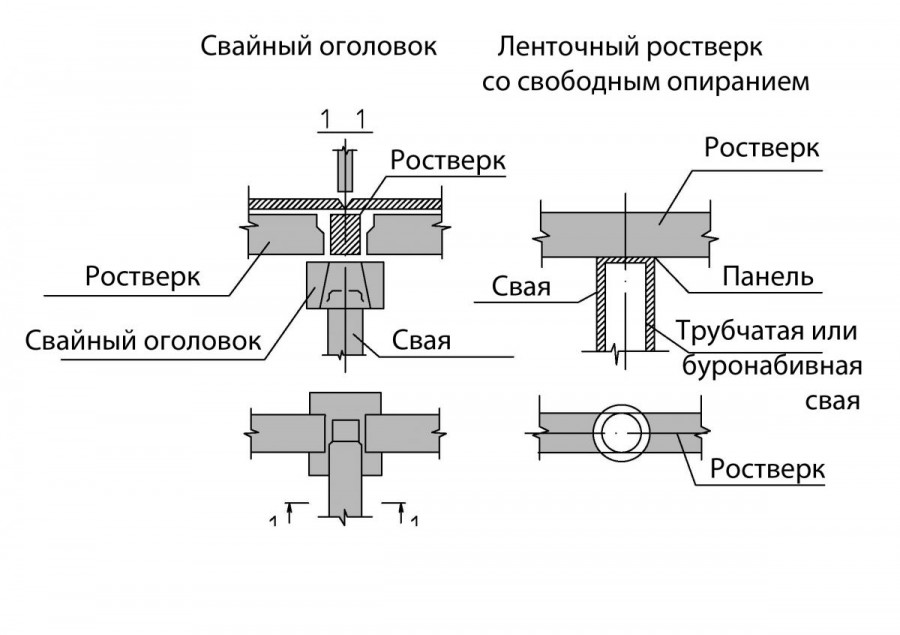

Ростверк — это пояс обвязки, представляющий собой некое подобие традиционной ленты, хотя может быть изготовлен не только из железобетона. Он располагается по периметру всего свайного поля под внешними несущими стенами, а также — под внутренними несущими стенами, полностью повторяя конфигурацию ленты.

Иногда применяют заглубленные и мелкозаглубленные конструкции ростверков, хотя в этих случаях речь идет о свайно-ленточном фундаменте.

Отличительная черта классического ростверка — расположение на верхушках свай на некотором возвышении над уровнем грунта.

Это позволяет исключить контакт с талой водой или снегом, делает возможным доступ к конструкциям для осмотра и наблюдения за состоянием.

6

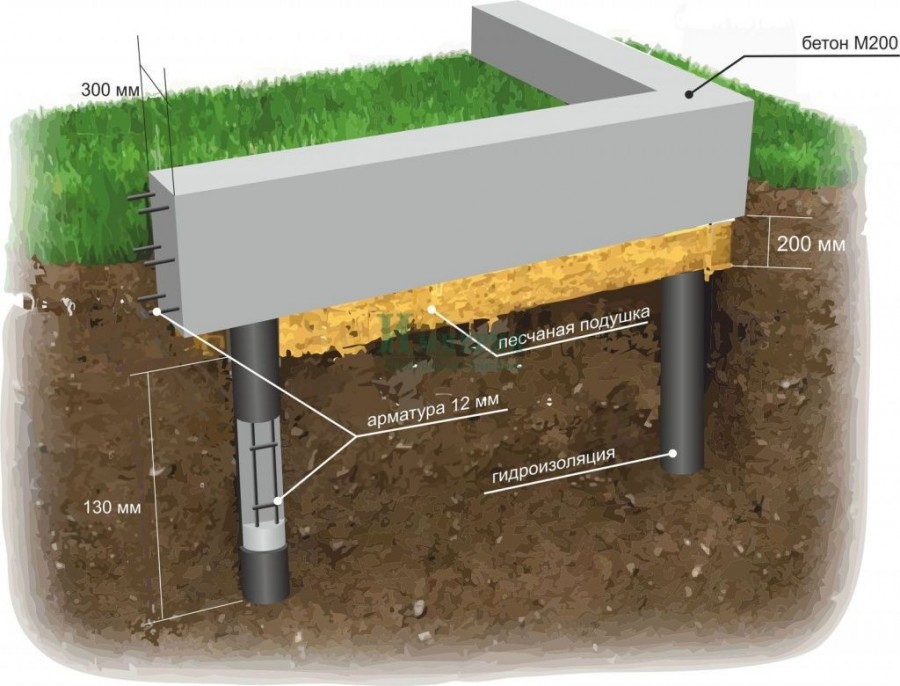

Краткое описании технологии монтажа

Порядок действий следующий:

  1. Подготовка участка. Удаляются лишние растения и предметы, производится планировка участка, ели это необходимо.
  2. Разметка. С помощью колышков отмечаются центры скважин. Необходимо соблюдать точность и аккуратность измерений, проверять соответствие диагоналей.

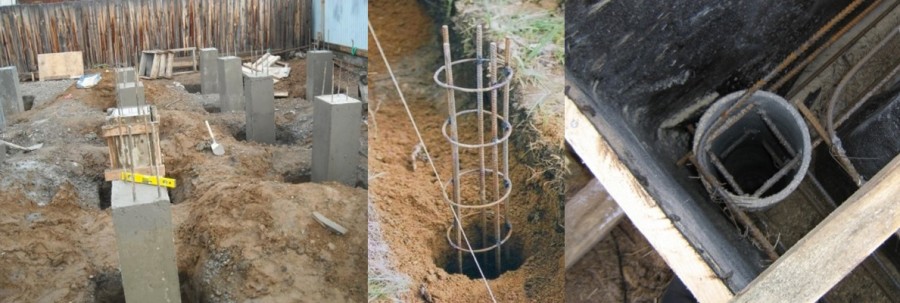

  3. Бурение скважин. На заданную (или возможную) глубину бурятся скважины, при необходимости делается расширение — пятка.

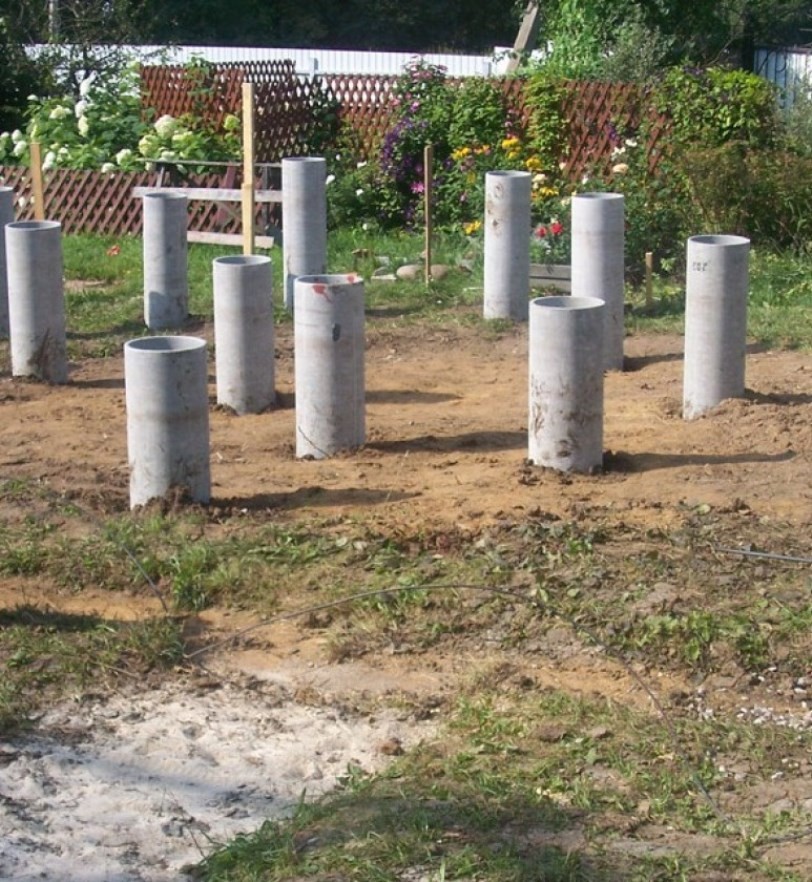

  4. В полости опускаются гильзы — отрезки пластиковых труб, свернутый в трубку рубероид. Они послужат своего рода опалубкой, препятствующей уход воды из бетона в окружающий грунт.
  5. Собираются и опускаются в скважины арматурные каркасы. Их длина должна быть такой, чтобы оставалось достаточно для последующего соединения с армпоясом ростверка.
  6. В скважины заливают бетон. Его тщательно штыкуют, удаляя пузырьки воздуха. После этого сваи выдерживают до полного застывания (28 дней).

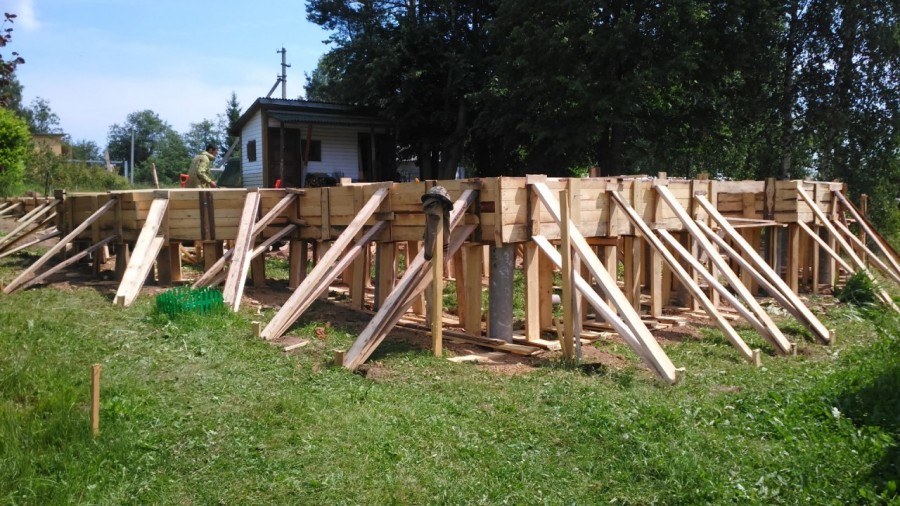

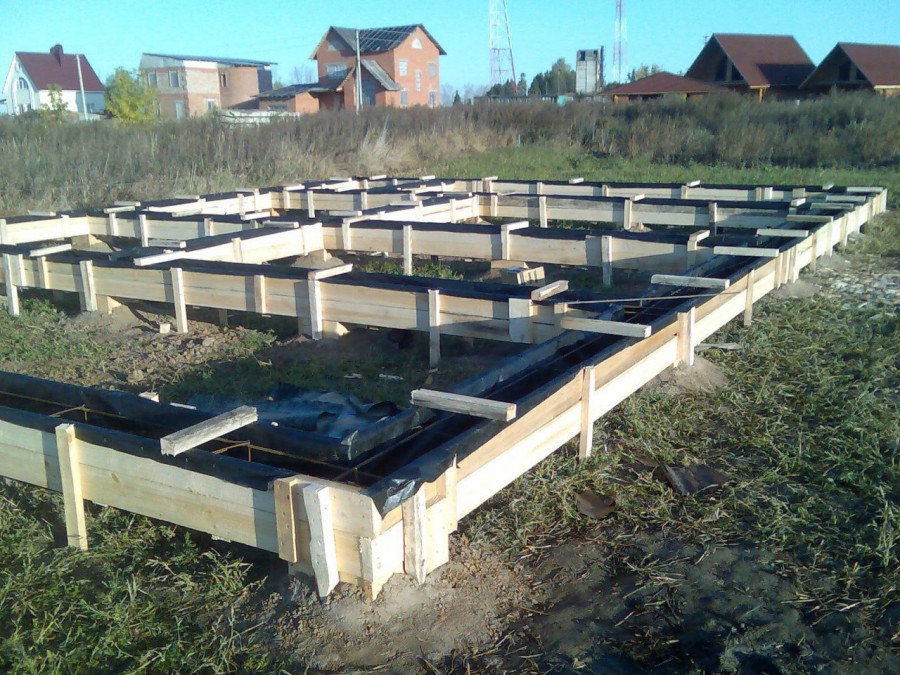

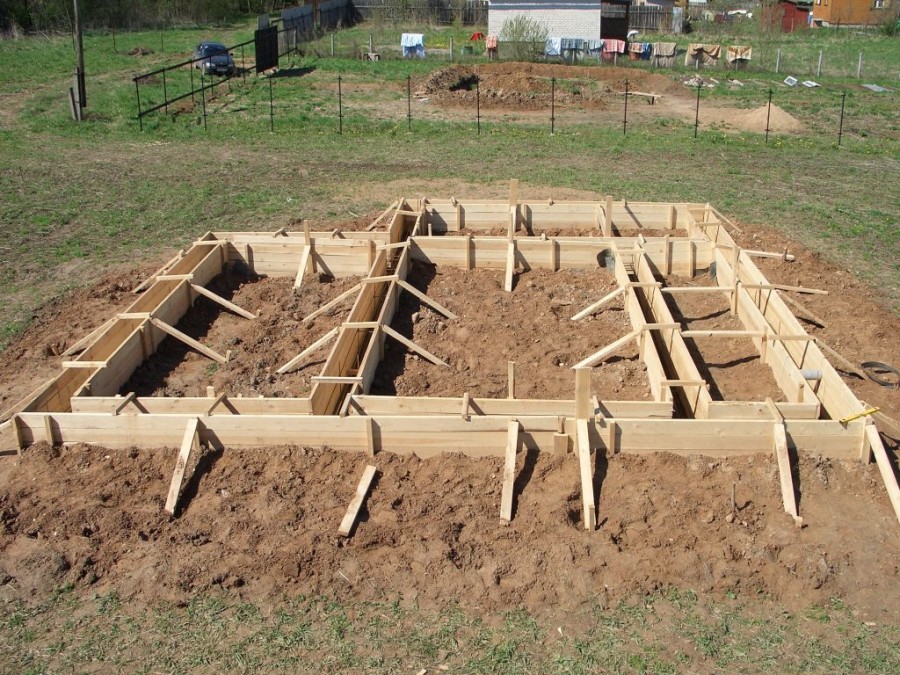

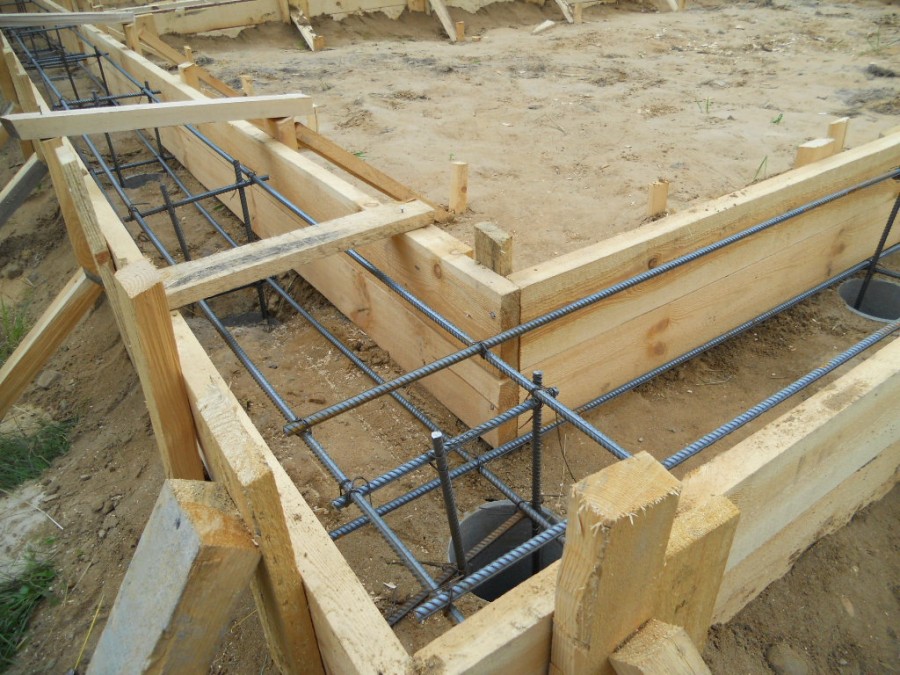

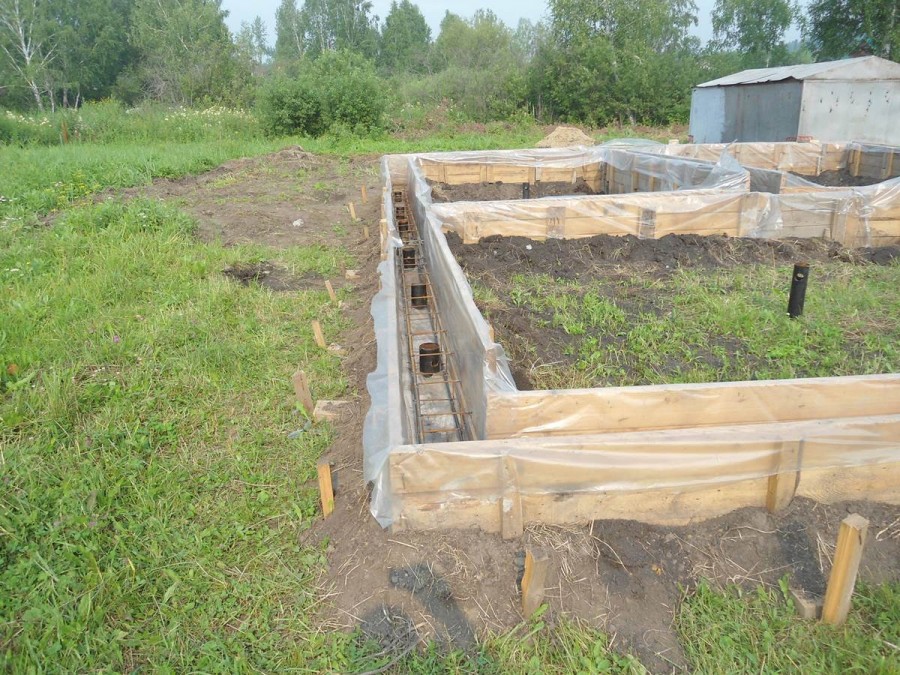

  7. Пока сохнет бетон, производят сборку опалубки и арматурного каркаса для ростверка. Порядок действий практически аналогичен методике строительства ленточного фундамента.

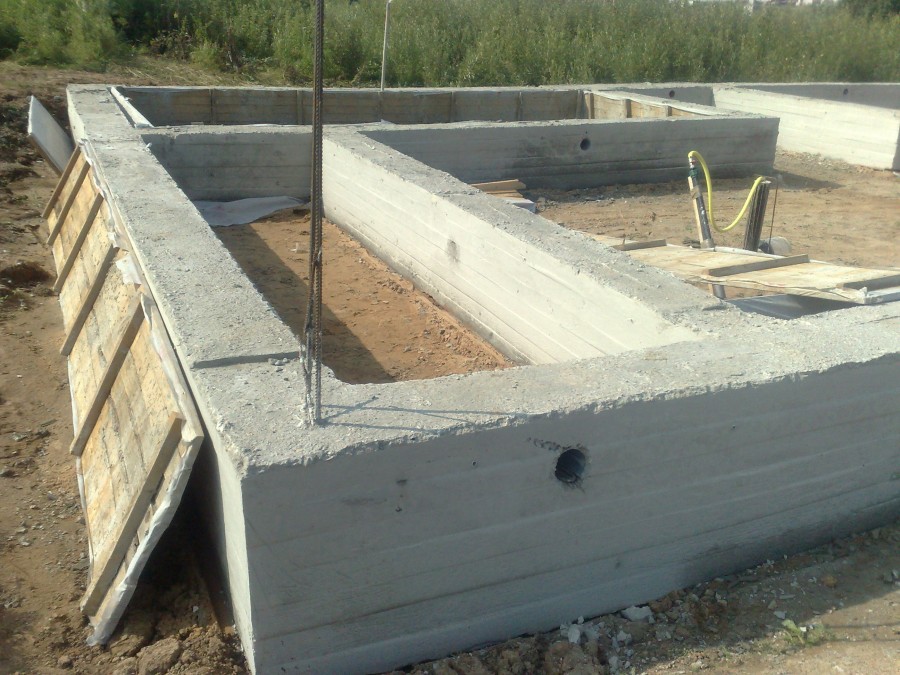

  8. Когда наступает возможность, производится заливка ростверка. Бетон штыкуют, удаляя воздух, затем накрывают полиэтиленом и выдерживают 28 дней. Опалубку можно снимать через 10 дней после заливки.

После полного затвердения ленты можно переходить к дальнейшему строительству.

7

Полезное видео

В данном разделе вы сможете ознакомиться с устройством свайного фундаментом в разрезе:

Заключение

Основным преимуществом свай, помимо возможности строительства на сложных и проблемных грунтах, является допустимость самостоятельного возведения без использования тяжелой техники.

Нередко сваи являются единственной возможностью привязать постройку к жесткой опоре.

Северные территории России изобилуют подобными участками, не позволяющими применять традиционные технологии строительства и нуждающимися в использовании более эффективных технологий.

Поэтому популярность и широкое распространение свайных фундаментов вполне оправданно и объяснимо.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

установка и особенности применения для различных проектов

Фундамент на сваях давно занимает лидирующие позиции, как в частном строительстве, так и в более глобальных проектах. Этот вид фундамента отличается быстротой возведения, бюджетной ценой и немалым сроком эксплуатации. Строители любят этот тип фундамента за его универсальность, ведь данный фундамент можно возводить даже на подвижных грунтах и близ водоёмов.

В большинстве методов монтажа вам не потребуется большая строительная техника, а также большие трудозатраты. На фото свайный фундамент выглядит лаконично, но вот его возведение не кажется простым. При грамотной организации строительства, соблюдая все этапы возведения, свайный фундамент можно сделать самим.

Перед тем как изучать этапы возведения свайного фундамента, надо разобраться при каких обстоятельствах застройщики делают выбор в пользу свай.


Краткое содержимое статьи:

Выбор свайного фундамента

Условия выбора свайного фундамента, в зависимости от грунта

  • Мягкий, подвижный или водянистый
  • Чрезмерно твердый плотный

В первом случае выбор обуславливается отсутствием альтернативы, а второй вариант облегчает трудозатраты. Хотя особенности грунта и являются основным критерием выбора, существуют и другие, порой не менее важные особенности.

Давайте рассмотрим плюсы и минусы постройки свайного фундамента более подробно.

Преимущества

  • Грунт (возможность возвести на любом участке земли)
  • Небольшие трудозатраты
  • Многообразие форм и методов монтажа
  • Технология не сложная, не требует привлечения больших строительных машин
  • Бюджет меньше, чем работы по устройству фундамента, с выемкой земли, примерно на 40%.
  • Короткое время монтажа
  • Нет привязки к теплому времени года

Недостатки

Но за время существования свайного фундамента специалисты нашли способы свести к минимуму даже эти недостатки, поэтому свайный фундамент держит пальму первенства на рынке строительства, и всё больше людей спрашивают, как сделать свайный фундамент.

За таким коротким названием «свайный фундамент» спрятано огромное количество его разновидностей и способов монтажа. Деление происходит исходя из материала, из которого изготовлены сваи, метода углубления и возможности использования спецтехники.

Материал изготовления свай

Дерево. Самые первые сваи представляют собой целое бревно, хорошо зарекомендовали себя, но уступают другим в долговечности. Тем не менее древесина хорошо поддаётся обработке, а также во многих районах является самым доступным материалом.

Металл. Представляют собой цельнотянутую трубу (8-12 мм толщиной стенки), бывают квадратной и круглой формы. Чаще металлические сваи идут в форме винта (винтовые). Полые конструкции для большей прочности заливают бетоном, после установки.

Бетон (железобетон). Самые популярные и надежные сваи. Бетон заливают в армированный каркас. Глубина таких свай колеблется от 3‐х до 12 метров.

Виды свай по методу погружения в грунт

Забивные и буроопускные серьезные дорогостоящие конструкции, применяются в основном для многоэтажных домов. Их углубляют специальной техникой молот, виброзабиванием. Преимущества такого погружения в отсутствии подготовки почвы. Для частного строительства, малоэтажных домов не целесообразно использовать такие методы.

Винтовые. Самый распространенный и часто встречающийся тип свай для загородных домов. Они имеют форму самореза, с лопастями на нижней части, используются как полыми, так и залитые бетоном.

Углубляются путем вкручивания в землю специальным буром или спецтехникой. На такие сваи ставят не тяжелые каркасные дачные домики, дома из бруса, а также различные сооружения, типа теплиц и беседок.

Буронабивные. В земле делаются скважины, укрепляются арматурой и заливаются бетоном. Допускается изоляция стенок разными материалами (рубероид, пленка), а также усиление обсадкой из камня. Ещё одно название такого фундамента – столбчатый.

Комбинированные. Самый долговечный фундамент, т.к. разные материалы имею разные сроки порчи.

Виды свай по методу воздействия

Столбчатые. Упираются в твёрдую породу, распределяя тем самым нагрузку по периметру.

Висячие. Остаются в мягком грунте, но нагрузку передают трением земли и стенок сваи. Боковая часть таких свай делается шире.

Виды свай по расположению

  • одиночные
  • ленточные
  • кустовые

Самыми удачными вариантами для дачного дома считаются свайный фундамент на винтовых и железобетонных сваях, рассмотрим возведение этих сооружений поэтапно

Этапы возведения свайного фундамента пошагово

Геологическая разведка и проектирование фундамента. Этот этап очень важен, т.к. типы грунта влияют на устойчивость фундамента. Также от выбора свай и метода монтажа зависит как ровно и надежно будет стоять дом.

Главным моментом считается расчёт нагрузки здания. От всех этих показателей зависит число, глубина и метод расположения свай. Если вы не хотите тратить денежные средства на специалистов, проконсультируйтесь с жителями данной местности о том, как высоко поднимаются грунтовые воды, какова толщина промерзания, из каких пород большей частью грунт.

С помощью справочников и описания стройматериалов посчитайте нагрузку. Проанализируйте информацию со своими знаниями, и наметьте технологию изготовления и монтаж свайного фундамента своими руками.

Очистка территории. Очистите территорию, под будущий фундамент от деревьев, кустов, снимите дерн.

Разметка. Сделайте разметку с помощью деревянных колышек и натянутой верёвки, будьте внимательны, иначе перекоса конструкции не избежать.

Бурение скважины, армирование, изоляция и заливка бетоном. Возможность сделать данный этап вручную предполагает покупку бура (бывает до 300 мм). Сделать данный этап под силу даже не опытному строителю, но всё же если ширина отверстия требуется более 600 мм, воспользуйтесь электрическим буром.

Далее следует приготовить изоляцию из рубероида, по ширине скважины (рубероид нужен для того, чтобы соприкосновение бетона и земли было минимальным), в высоту плюс 30 см над землей. Если на дне ямы появилась вода, её лучше выкачать.

Для армирования вставьте 3 прута толщиной 6 мм, с поперечными соединениями на расстоянии 50 см. Для присоединения ростверка к столбам оставляют 30 см выше заливаемого изделия.

Заливать бетоном рекомендуется на половину, потом сделать уплотнение вибратором и продолжить заливку. Т.е. свайный фундамент в разрезе, выглядит следующим образом: гидроизоляция – бетон – арматура – бетон – гидроизоляция.

Завинчивание свай и заливка бетоном. Конструкцию углубляют в землю, в верхнюю часть вставляют 2 трубы, которые служат рычагами поворота. Контролируйте строго вертикальное вхождение трубы, от этого зависит устойчивость конструкции.

Далее заливают цементом или бетоном, для большей прочности. После того как смесь застыла, приваривают оголовок (к нему крепиться ростверк).

Монтаж обвязки, ростверка. Ростверк бывает ленточной и плиточной. Ленточный состоит из металлических (швеллер), железобетонных или древесных балок, расположенных по периметру, а также под несущими стенами. Плиточный используется, когда сваи расположены равномерно по всей площади будущего дома.

Фундамент это основа будущего строения, от устойчивости и надежности зависит срок эксплуатации. Подойдите к этому вопросу со всей серьезностью. Осуществив основательную подготовку, вы узнаете как правильно рассчитать свайный фундамент и как создать нужную постройку приложив минимальные трудозатраты.

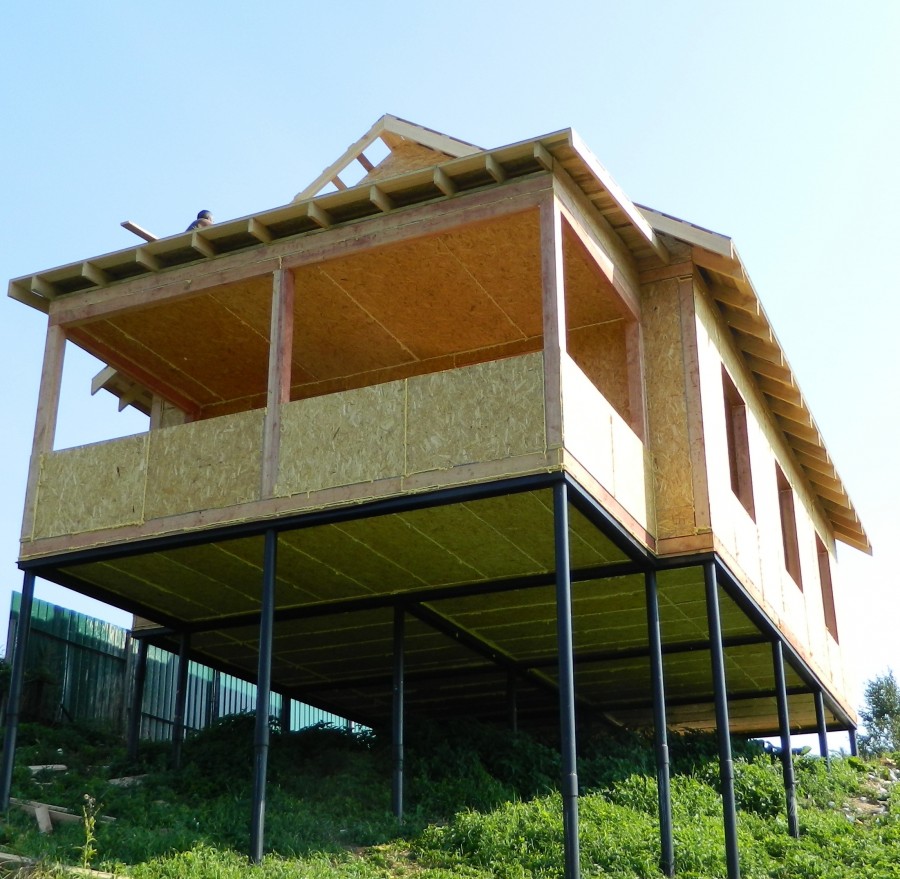

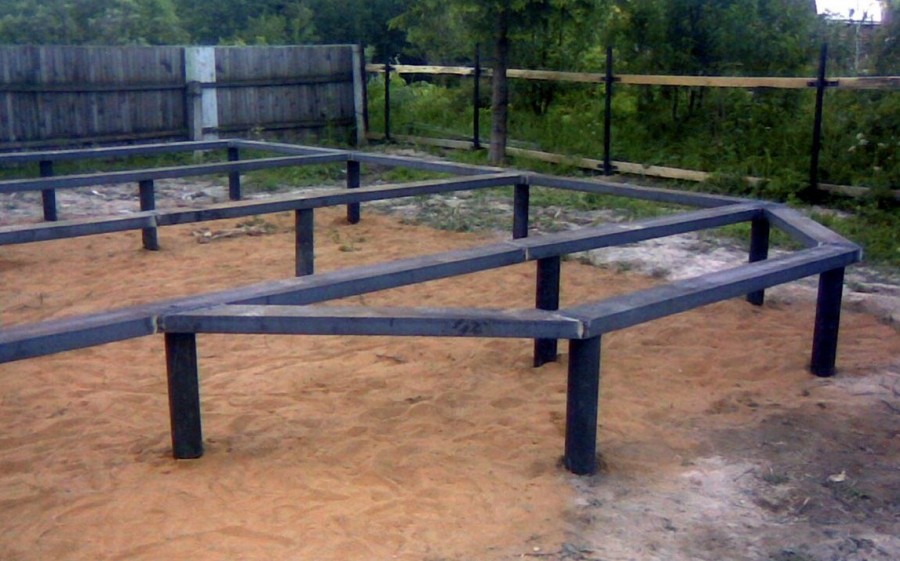

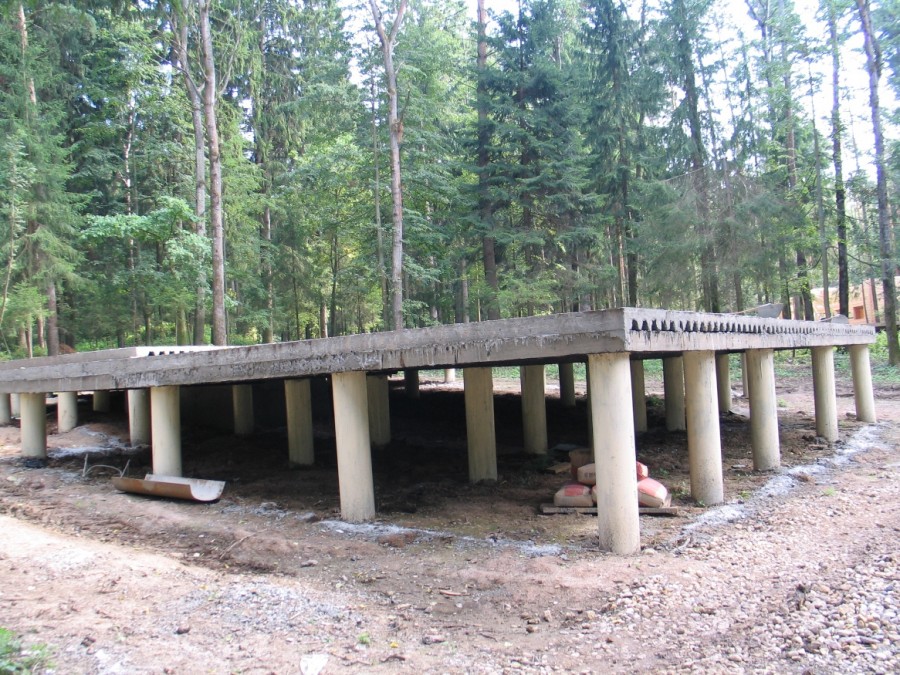

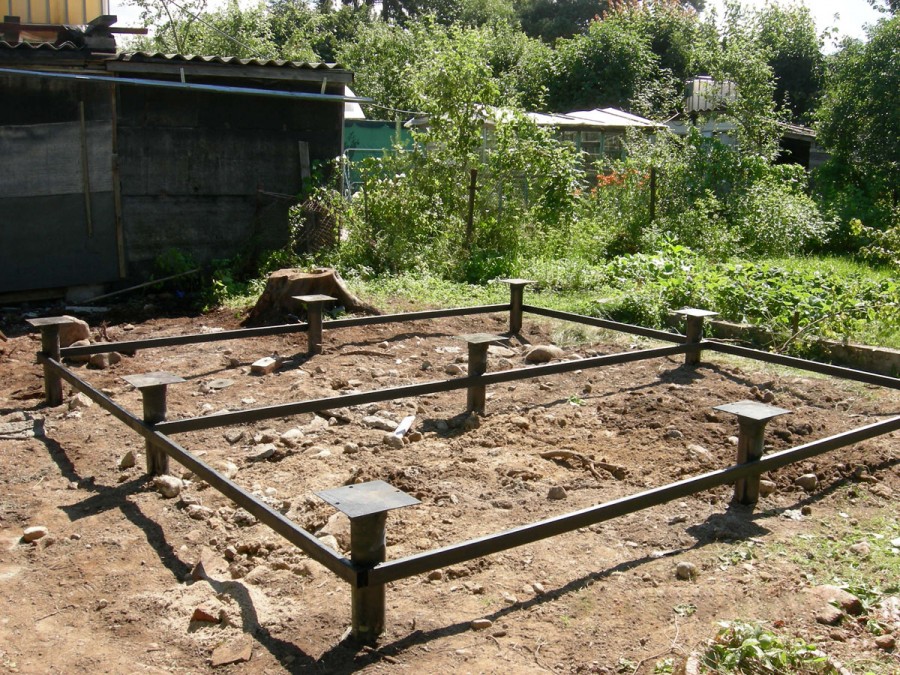

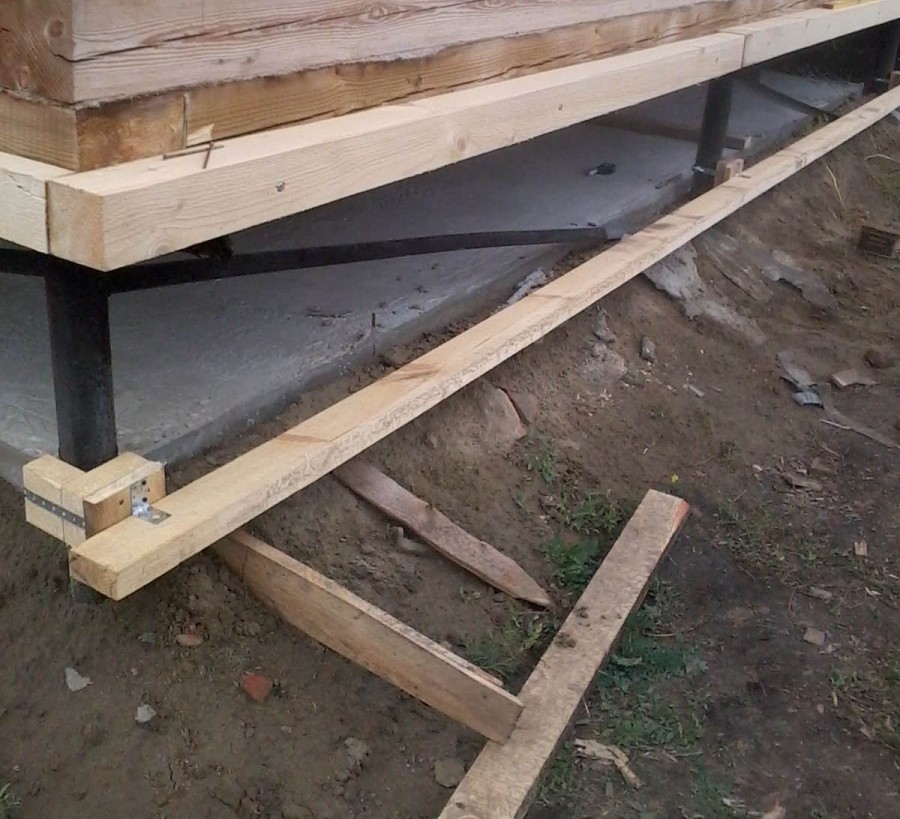

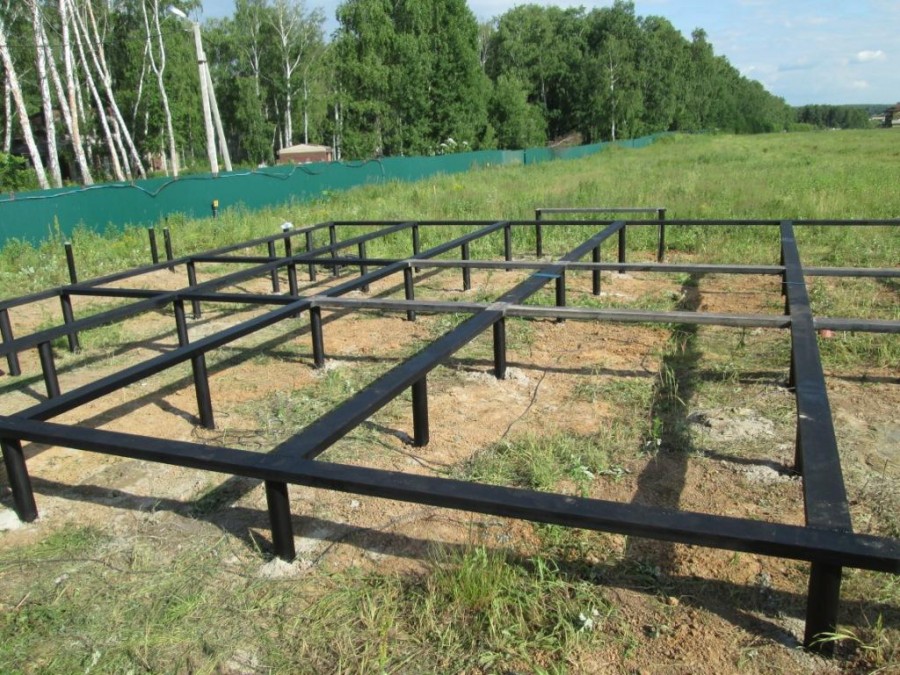

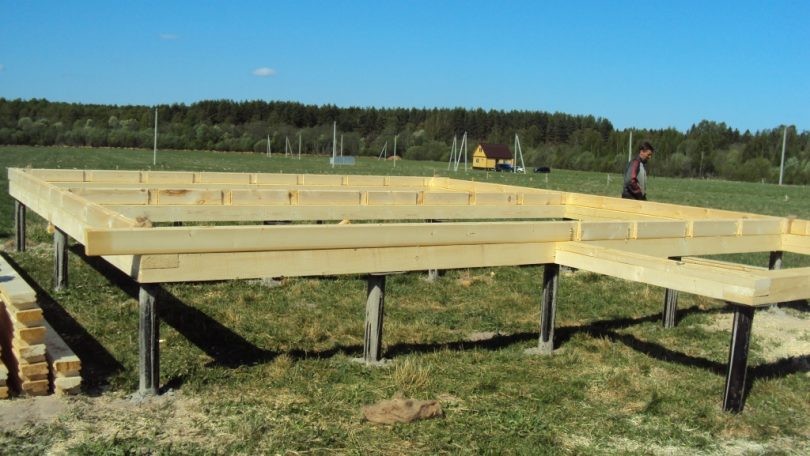

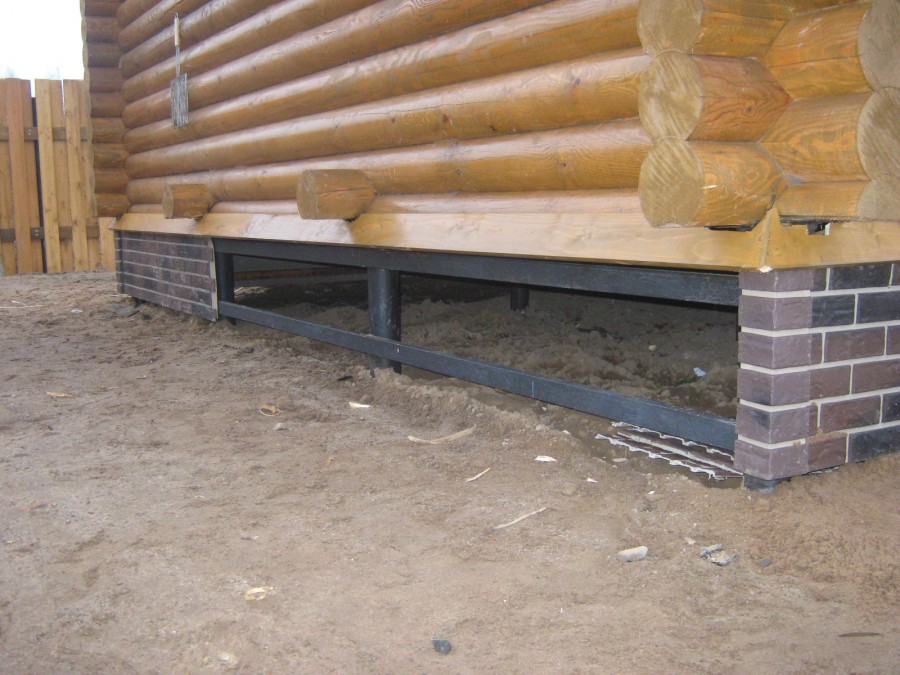

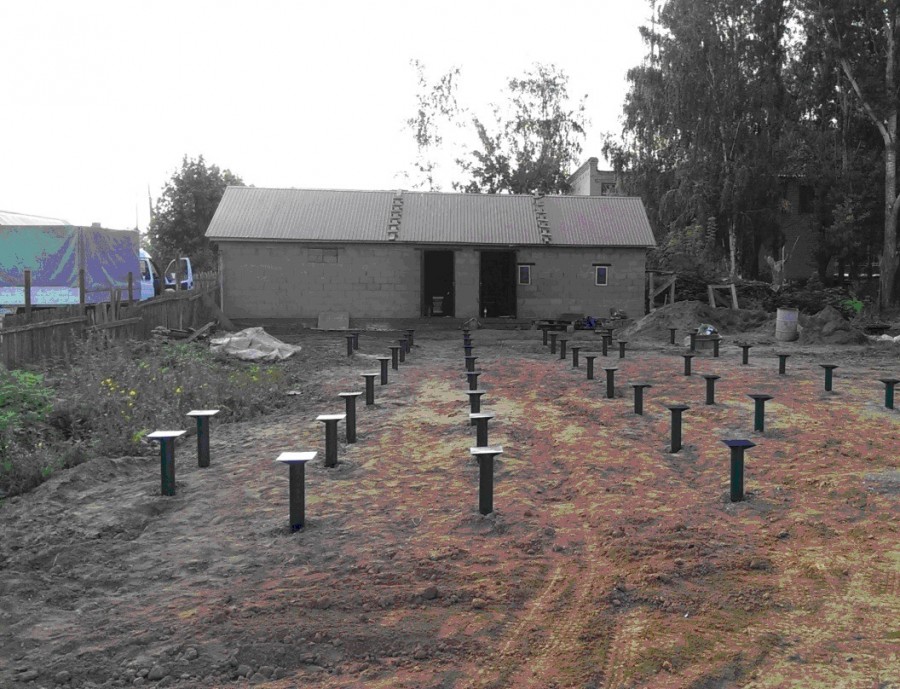

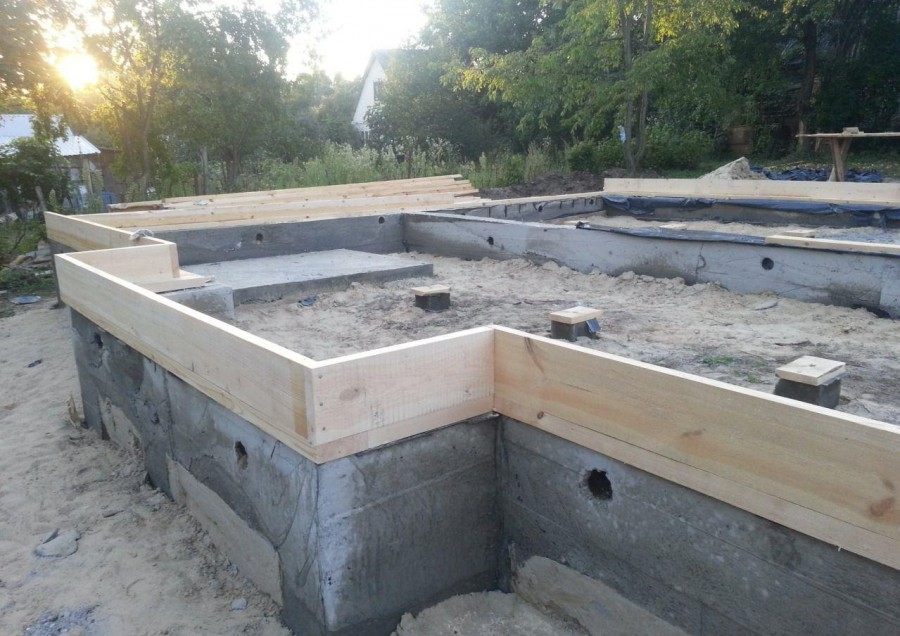

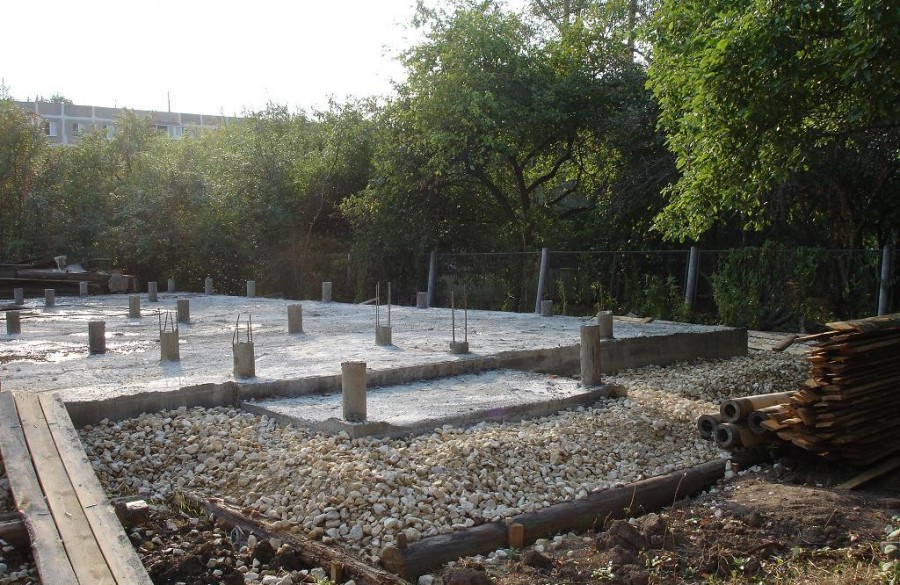

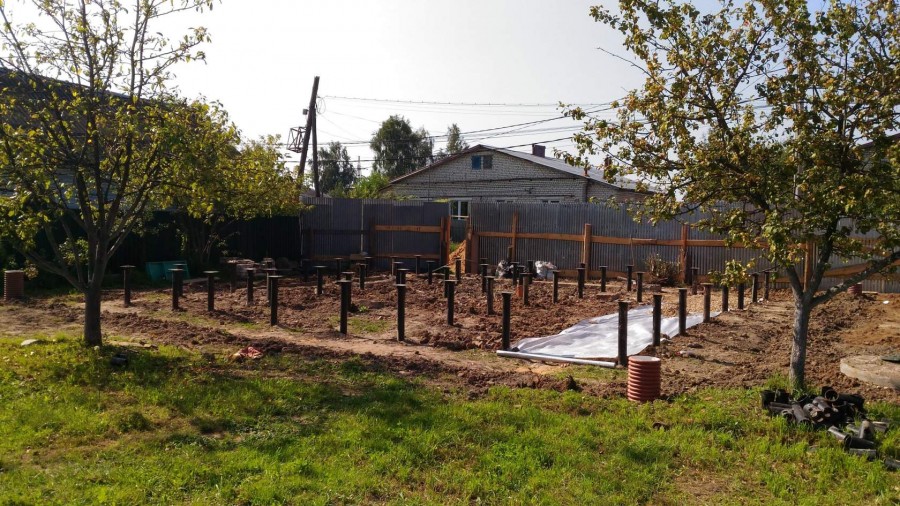

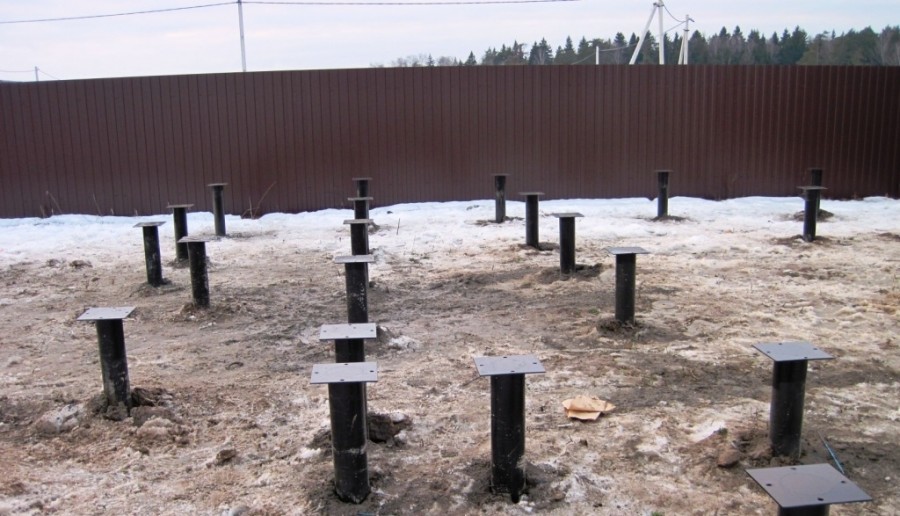

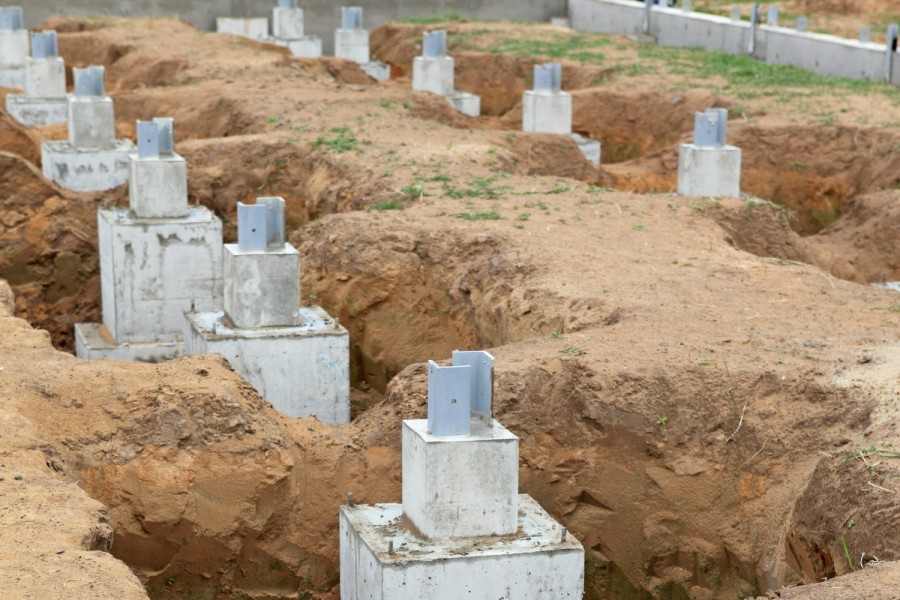

Фото свайного фундамента


Также рекомендуем просмотреть:


Пожалуйста, сделайте репост

пошаговая инструкция по монтажу, устройство, технология, необходимая высота ростверка

0Традиционный ленточный фундамент превосходно выполняет свои задачи, будучи построен на достаточно плотных и устойчивых грунтах.

В более сложных условиях требуются другие опорные конструкции, способные создавать прочное основание на проблемных или вовсе неустойчивых почвах.

Оптимальным вариантом становятся сваи, которые способны опираться на глубинные плотные слои, проходя сквозь поверхностные неустойчивые напластования и практически не образуя с ними конструкционной связи.

Такое решение проблемы позволяет получить неподвижный и надежный фундамент, сэкономить деньги и, зачастую, время.

Рассмотрим один из наиболее удачных вариантов — свайно-ростверковый тип.

Содержание статьи

Что такое свайно-ростверковый фундамент

Свайно-ростверковый фундамент представляет собой систему вертикальных опор (свай), жестко связанных общим наружным несущим поясом (фото ниже).

Сваи опираются на плотные слои грунта, а ростверк несет стены дома, равномерно распределяет нагрузку и передает ее на систему свай.

Такой тип фундамента имеет массу конструкционных вариантов, может выдерживать нагрузки разного типа и эксплуатироваться в самых сложных условиях. Могут быть использованы разные типы и материал свай, ростверк может представлять собой простейшую опорную линию или мощную железобетоную ленту.

Различные комбинации этих элементов дают возможность создания фундамента с необходимыми параметрами, оптимальным образом подходящего к имеющимся нагрузкам, условиям эксплуатации и гидрогеологии участка.

ВАЖНО!

Наличие ростверка характерно для любого типа свайного фундамента, поэтому их все можно относить к этой обширной группе.

1

Существующие виды

Виды свайных фундаментов различают по типу свай.

Бывают:

  • Сваи-стойки. Они погружаются в грунт до появления жесткого контакта с плотными грунтовыми слоями. Образуют самую прочную опорную конструкцию и способны нести здания любого веса и этажности.
  • Висячие сваи. Несущая способность этих опор зависит от силы трения на боковых стенках и от прочности грунтовой подушки под наконечником, образующейся при погружении. Такая конструкция удобна при слишком глубоком залегании плотных слоев грунта, но способна внезапно изменять свои параметры вследствие изменений уровня грунтовых вод или прочих процессов.

Материалом для изготовления свай служат:

  • Древесина. Самый древний и традиционный материал, обладающий массой недостатков. С появлением других, более устойчивых и прочных видов, деревянные сваи практически исчезли из арсенала строителей, хотя кое-где еще используются (в частном строительстве, для возведения вспомогательных построек).
  • Металл. Забивные сваи специально не выпускаются, в этой роли используют отрезки рельс, швеллеров или двутавров подходящего размера. Винтовые сваи изготавливаются полностью готовыми к использованию. Специфика металла не позволяет получить долговечные опоры из-за коррозии, вызванной электрохимическими процессами и наличием блуждающих токов.
  • Железобетон. Наиболее распространенный тип свай. Самыми прочными являются забивные, изготавливаемые по специальной технологии с использованием напряженной арматуры. Буронабивные сваи отливают из бетона прямо на площадке, что удобно, снижает транспортные расходы и общий уровень использования строительной техники, но значительно увеличивает срок изготовления из-за необходимости выдержки бетона для набора конструкционной прочности.

Существует три основных разновидности свайных фундаментов:

  • На забивных сваях. Погружение стволов производится специальными машинами. Процесс не занимает много времени, опоры получаются прочными и надежными. Недостатком является невозможность производства работ рядом с эксплуатируемыми постройками из-за подвижек грунта, происходящих при погружении.
  • На буронабивных сваях. Этот тип свай удобен тем, что не требует транспортировки, разгрузки, использования подъемной техники. В заранее подготовленную скважину опускают гильзу (род опалубки, изготовленной из рубероида или пластиковой трубы подходящего диаметра), устанавливают арматурный каркас и заливают бетон. Все операции могут быть выполнены самостоятельно, но потребуется достаточно длинный период выдержки свай для застывания бетона.
  • На винтовых сваях. Они изготавливаются из стальных труб с толщиной стенок не менее 4 мм. В нижней части имеется сварной или литой заостренный наконечник и спиралевидные режущие лопасти. Погружение винтовых свай напоминает процесс завинчивания шурупа — лопасти обеспечивают погружение, острый наконечник раздвигает или раскалывает встречающиеся преграды. Винтовые сваи могут быть установлены вручную, при необходимости их извлекают и вновь используют в других местах. Срок эксплуатации зависит только от интенсивности коррозии.

ОБРАТИТЕ ВНИМАНИЕ!

Все свайные основания не могут быть созданы на скальных или крупнообломочных породах.

123123

Типы ростверков в зависимости от расположения

В зависимости от глубины погружения существует три типа конструкции ростверка:

  • Заглубленный. Представляет собой полный аналог заглубленного ленточного основания. Погружается на глубину ниже уровня промерзания, чтобы исключить нагрузки пучения, направленные вертикально вверх.При этом, развитая боковая поверхность стенки испытывает максимальные величины боковых нагрузок, что необходимо учитывать при проектировании. На сложных или обводненных грунтах не используется из-за отсутствия технологических условий производства отливки бетона.
  • Мелкозаглубленный. Представляет собой наиболее распространенный вариант конструкции свайно-ленточного фундамента, где лента погружается на небольшую (40-70 см) глубину. Этот вариант гораздо экономичнее, чем заглубленный, поскольку не требует такого серьезного объема земляных работ.
  • Незаглубленный. В этом случае ростверк устанавливается над дневной поверхностью грунта, образуя зазор определенной высоты. Вариант используется на грунтах, не позволяющих выполнять объемные земляные работы — обводненных, чрезмерно рыхлых, имеющих склонность к пучению или сезонным подвижкам.

ВАЖНО!

Некоторые специалисты принципиально разделяют свайно-ленточные и свайно-ростверковые опорные конструкции из-за наличия или отсутствия погружения ленты в грунт. Другие объединяют их в одну группу, поскольку общая конструкция у тех и других практически не отличается.

3

Варианты использования

Существует несколько вариантов использования материала для ростверка:

  • Древесина. Применяют либо цельный брус 150:200 или 200:200 мм, либо пачку из обрезной доски 50:200, собранную в 3 или 4 слоя. Полученная балка обладает высокими несущими способностями, ее просто обрабатывать и монтировать. Стоимость древесины относительно невысока, поэтому ростверк подобного типа является оптимальным вариантом для домов, не имеющих большого веса (древесина, газобетон, пенобетон).
  • Металл. Этот тип ростверка позволяет получить прочное основание, жестко соединенное с оголовками свай. В результате получается прочная конструкция, время монтажа которой самое маленькое, а результат очень надежен. В качестве балок используют швеллер, двутавр или рельс, крепление к верхушкам свай производят на сварку. Чаще всего применяют в сочетании с винтовыми сваями.
  • Железобетон. Этот вид ростверка строится по обычной технологии отливки монолитной ленты (плитка перекрытия). Единственное отличие возникает из-за наличия воздушного зазор между грунтом и нижней частью основания. Кроме того, арматура свай должна быть жестко связана с армпоясом ленты, образуя монолитную опорную конструкцию. Эта процедура образует мощное и жесткое основание, устойчивое ко всем видам нагрузок. Недостатком является длительный срок застывания бетона, останавливающий работы на месяц.

4

Его необходимая высота

Высота ростверка напрямую связана с материалом стен дома. Если планируется строительство кирпичного (бетонного, шлакоблочного) дома, то минимальной высотой считается 15-20 см над уровнем грунта. Для деревянных домов высота ростверка должна быть несколько увеличена и составлять около 40-60 см.

Это обеспечит необходимую изгибную жесткость, позволит отделить древесину от источников влаги снизу.

Имеется в виду снеговой покров, высота которого также должна учитываться. Если в регионе зимы очень снежные с большой высотой сугробов, необходимо рассчитывать высоту ростверка, превышающую их уровень.

5

Глубина заложения – от чего зависит

Глубина заложения зависит от состояния грунта на участке.

Во внимание принимаются все сопутствующие факторы:

  • Уровень залегания грунтовых вод.
  • Наличие и объемы почвенных вод.
  • Возможность подтопления в весенний период.
  • Наличие сезонных изменений гидрогеологии, повышения или понижения степени наполнения всех водоносных пластов.

Для правильного выбора глубины нередко приходится собирать информацию в местных геологических и метеорологических подразделениях, советоваться с опытными строителями, обращаться к различным приложениям СНиП.

Необходимо учитывать, что все значения, указанные в различных источниках, являются минимальными, т.е. допускается увеличение высоты подъема, но уменьшать высоту зазора нельзя.

6

Устройство

Ростверк представляет собой опорную конструкцию, расположенную под всеми несущими стенами, как наружными, так и внутренними.

Он собирается в единую ленту, сборка балок в единую конструкцию выполняется по обычным технологиям, свойственным данному материалу:

  • Деревянные балки соединяют вполдерева с прокладкой стыка джутовой лентой.
  • Металлические балки приваривают к оголовкам с усилением соединений резьбовыми элементами.
  • Бетонный ростверк отливают в виде монолитного элемента, жестко соединенного со сваями общим армпоясом.

Каждая балка жестко соединена со всеми опорами, находящимися под ней. Расстояние между ними должно соответствовать величине нагрузки, превышение будет способствовать прогибу балок и деформации всех смежных элементов. Продольные соединения балок могут быть расположены только над оголовком сваи, стыковать их в пролете запрещается.

4

Как рассчитать монолитную основу

Расчет свайно-ростверкового фундамента выполняется опытными и грамотными специалистами.

Это сложная и ответственная инженерная задача, которая не под силу людям посторонним и не имеющим специальной подготовки (работа проводится с использованием схем и формул).

Если возможности обратиться к специалистам нет, можно воспользоваться онлайн-калькуляторами, которые дают достаточно корректный ответ в течение нескольких секунд и совершенно бесплатно.

Если по каким-либо причинам необходимо рассчитать опорную конструкцию самостоятельно, выполняют следующие действия:

  • Производится подсчет веса дома вместе с имуществом, ветровой и снеговой нагрузкой, дополнительными элементами. Этот пункт самый сложный, так как надо учесть абсолютно все факторы воздействия на фундамент со стороны постройки. Некоторые значения можно отыскать в таблицах СНиП, например — величину ветровой и снеговой нагрузки, свойственных данному региону.
  • Полученное значение умножают на коэффициент прочности конструкции. Обычно его принимают равным 1,1, но в некоторых случаях используют повышенный коэффициент — 1,2.

Величина запаса прочности актуальна только для данной конфигурации дома.

Все дополнительные элементы, отделка, мебель или пристройки будут увеличивать его вес и нагружать фундамент сверх расчетного значения.

Поэтому вполне допускается принять коэффициент прочности намного больший, чтобы избежать в будущем деформации или разрушения фундамента.

После того, как нагрузка определена, выполняется расчет количества свай.

Общий вес дома делят на величину допустимой нагрузки единицы и округляют результат до целого числа.

Допустимая нагрузка на готовые опоры указывается в паспорте изделий, для буронабивных свай ее рассчитывают самостоятельно, используя методику, указанную в СНиП или других источниках.

7

Пошаговая инструкция по монтажу своими руками

Рассмотрим порядок действий по монтажу железобетонного ростверка, расположенного на высоте 30 см над уровнем грунта (один из наиболее сложных вариантов).

Порядок действий:

Подготовка

Производится очистка и планировка участка (если это необходимо). Удаляют все посторонние предметы, растения и прочие помехи.

С помощью колышков производят разметку участка. Для забивных свай она заключается в установке одного колышка на оси опор, для буронабивных отмечаются линии внешнего и внутреннего периметра. Также для них необходимо предварительное бурение скважин, которое производится по результатам пробного бурения.

Оно определяет глубину залегания плотных слоев грунта и производится в любом случае, так как дает возможность определить длину стволов.

8

Установка свай

Забивка свай производится с помощью специальных машин.

Необходимо составить схему погружения, чтобы готовые сваи не отсекли точки установки следующих опор.

Обычно установку производят по спирали или змейкой, последовательно переходя от одной точки к другой.

Для буронабивных свай производят гильзование скважин (погружение трубы из свернутого рубероида или куска пластиковой трубы нужного диаметра). Затем собирают и опускают в скважину армпояс, размеры которого надо выбрать так, чтобы он легко входил в отверстие.

Длина арматуры должна превышать длину скважины, чтобы впоследствии ее можно было жестко связать с армпоясом ростверка. Затем производится заполнение скважины бетоном и выдержка в течение положенного времени (28 дней).

9

Строительство опалубки

Для постройки опалубки не обязательно выжидать срок затвердения бетона в скважинах. Если использованы забивные сваи, то обычно выжидают около недели, чтобы ствол «обсосало» (строительный термин, обозначающий восстановление грунта и плотное прилегание к боковым стенкам).

Опалубка представляет собой род длинного деревянного лотка, внутренние размеры которого повторяют форму будущего ростверка.

Сборку производят из обрезных досок, стараясь не допустить образования щелей и промежутков.

Высота опалубки должна несколько превышать высоту ростверка. Для жесткости нижнего отдела на землю устанавливают ряд подпорок, исключающих прогиб днища опалубки. Внутренняя часть устилается полиэтиленом, препятствующим выход воды или материала из опалубки.

10

Создание армпояса

Арматурный каркас создается по обычной технологии — рабочие стержни с помощью гладкой вспомогательной арматуры устанавливаются в нужном положении согласно проектной схемы и общих правил.

Важным моментом является жесткое соединение арматуры свай и армпояса ленты, для которого лучше всего использовать сварку. Остальные элементы соединяют путем вязки мягкой проволокой.

11

Заливка бетона

Заливку бетона производят после окончательного затвердения бетона в сваях.

Это важно, так как вес железобетонного ростверка очень велик и способен деформировать не застывший бетон.

Заливку надо выполнить максимально быстро, без перерывов, чтобы получить абсолютно монолитную опору с большой степенью жесткости. Бетон выравнивают и накрывают мешковиной или полиэтиленом, первые 10 дней периодически поливают водой.

Через 10 дней снимают опалубку, после чего выдерживают ленту до полного застывания, которое наступает через 28 дней после заливки.

12

Полы по грунту

Полы по грунту применяют при создании конструкции ростверка, погруженной в грунт. Если имеется воздушный зазор, создание пола по грунту становится слишком сложным, неэффективным и нецелесообразным.

Внутренняя часть ленты засыпается слоем песчаной подушки. Затем на нее укладывают слой геотекстиля и засыпают щебень, на который через дополнительный слой геотекстиля насыпают слой щебня.

Всю засыпку последовательно уплотняют, добиваясь максимально возможного результата. Затем заливают слой стяжки, на который укладывают теплоизолятор.

Поверх него вновь заливают стяжку, внутрь которой монтируют систему теплого пола.

На эту стяжку можно настилать финишное покрытие. Пирог пола получается достаточно многослойный, но он обеспечивает качественный обогрев и препятствует теплопотерям из-за контактов с грунтом.

13

Технология гидроизоляции

Гидроизоляцию ростверка выполняют при помощи одного из наиболее распространенных материалов:

  • Горячий битум.
  • Битумная мастика.
  • Оклейка рубероидом.
  • Нанесение пропиточных составов.

Наиболее простым и быстрым вариантом является использование битумной мастики, которая отлично выполняет свои задачи и продается в готовом к употреблению виде. Наносится валиком или кистью, обычно в один или два слоя.

14

Схема утепления

Для утепления используются водонепроницаемые материалы:

  • Жидкий пенополиуретан.
  • Экструдированный пенополистирол (пеноплекс).
  • Пенопласт.
  • Керамзит.
  • Пеностекло и т.д.

Наиболее удобным и эффективным вариантом считается пеноплекс, который наклеивается плотным слоем на всю поверхность ростверка, как внутреннюю, так и внешнюю.

Несколько хуже, но значительно дешевле использовать пенопласт, который также устойчив к воздействию влаги и является отличным теплоизолятором, но обладает способностью крошиться и избыточной хрупкостью.

15

Полезное видео

В данном разделе вы сможете увидеть, как сделать свайно-ростверковую основу (армированный фундамент) своими руками, а также как происходит армирование ростверка:

Заключение

Свайно-ростверковые основания являются одним из наиболее успешных и надежных видов фундамента.

Они способны выполнять свои функции в самых сложных условиях, хорошо реагируют на изменения, позволяют строиться на самых проблемных грунтах.

В большинстве случаев строительство подобных фундаментов обходится дешевле, чем при постройке традиционной ленты.

Эти преимущества делают свайно-ростверковые основания предпочтительными среди большинства пользователей, чьи участки находятся в низинах, на подтапливаемых местностях.

Возможность самостоятельного строительства только увеличивает оценку этой технологии среди строителей, позволяя выполнять работу в удобное время и полностью соблюдать технологию.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Свайный фундамент своими руками: пошаговая инструкция

Автор Сергей Федоров На чтение 14 мин. Просмотров 2.2k. Опубликовано

Свайный фундамент — основание, состоящее из вертикально установленных в земле элементов, связанных между собой, которые воспринимают суммарный вес строения и всех действующих нагрузок. Свайные фундаменты в России в сфере частного домостроения стали широко использоваться 15-20 лет с появлением каркасного строительства и легких штучных стройматериалов. Сегодня в средней полосе нашей страны каждый десятый коттедж возводится на свайном фундаменте, а в северных и южных регионов таких строений примерно 50%.

Сфера применения свайных фундаментов

Выбор в пользу свайного основания целесообразен в следующих случаях:

  1. Характеристики грунта на участке не позволяют использовать фундаменты мелкозаглубленного и наземного типа. К таким грунтам относятся: торфяники, болотистые почвы, нестабильные суглинки, пучинистые, лёссовидные и набухающие грунты, плывуны и пр.
  2. Высокий уровень залегания грунтовых вод на участке, а также существующая угроза подтопления в период сезонных паводков.
  3. Строительство осуществляется в сейсмически неблагоприятном регионе.
  4. В районах вечной мерзлоты или при промерзании грунтов более 2 метров.

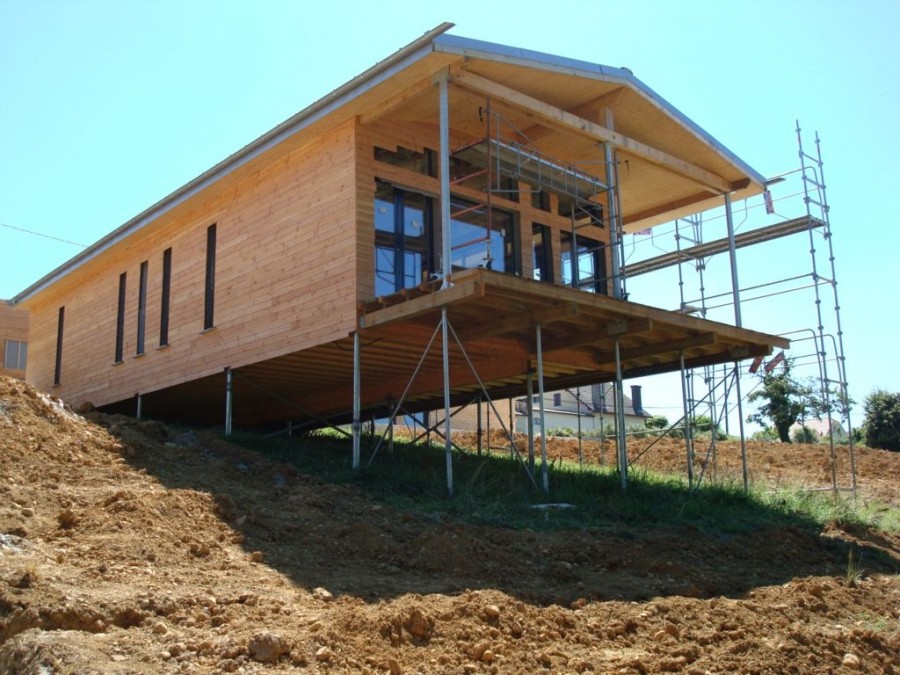

  5. Наличие перепадов высот на участке, строительство дома на склоне.

Сфера применения свайных фундаментов на территории России

На грунтах со средними характеристиками, где возможно устройство наземного фундамента выбор в пользу свай позволяет существенно сократить объем земляных и бетонных работ, что приводит к снижению стоимости строительства. Основание на сваях отлично подходит для деревянных, брусовых и каркасных домов, а также строений из легких штучных материалов: газо- и пеноблоков, силикатного кирпича, керамзито- и шлакобетона. Для коттеджей из железобетонных плит и керамического кирпича использовать свайный фундамент также возможно, но при этом нагрузку, как правило, воспринимают не отдельные опоры, а свайные кусты, расчет которых должен производить только профессионал.

Свайный фундамент: плюсы и минусы

Достоинства свайных опор, используемых в качестве фундамента:

  • универсальность, могут применяться для широкого диапазона грунтов;
  • возможность сэкономить на земляных и бетонных работах;
  • возможность применения на участках со сложным рельефом;
  • минимальный уровень механизации, можно сделать своими руками;
  • высокая надежность и несущая способность;
  • оперативное возведение в любое время года;
  • возможность сохранить существующее благоустройство на участке;
  • низкая стоимость в сравнении с плитно-монолитным основанием.

Недостатки:

  • необходимость проведения расчетов;
  • при неправильном расчете возможно усадка и деформация основания;
  • отсутствие подвального помещения;
  • невозможность устройства на скальных и плотных грунтах;
  • обязательно утепление и качественная гидроизоляция наземной части;
  • сложности с обвязкой — соединением свай в единую конструкцию.

Почти все минусы свайного фундамента вполне устранимы, если подойти к проектированию, расчетам и строительству ответственно. Сделать это помогут действующие нормативные документы, которые рекомендуется изучить перед началом работ.

Нормативные документы по строительству оснований свайного типа:

  • СП 24.13330.2011 или СНиП 2.02.03-85.
  • СП 50-101-2004 Проектирование и устройство оснований и фундаментов зданий и сооружений.
  • СП 50-102-2003 Проектирование и устройство свайных фундаментов.
  • СНиП 2.02.04-88 Основания и фундаменты на вечномёрзлых грунтах.
  • СНиП 2.02.05-87 Фундаменты машин с динамическими нагрузками.
  • СНиП 3.02.01-87 Земляные сооружения, основания и фундаменты.

Дом из газобетона

47.16%

Дом из бруса

16.79%

Дом по канадской технологии

10.21%

Кирпичный дом

12.34%

Дом из бревна

7.73%

Дом из сип панелей

5.77%

Показать результаты

Проголосовало: 1126

Виды свайных фундаментов

В настоящее время в строительной отрасли используется более 30 вариантов свайных фундаментов. Практически все из них относятся к основаниям комбинированного типа, которые состоят не только из подземной части — свай, но и наземной. Наземная часть выполняет две основные функции: 1) соединяет свайные опоры в единую конструкцию; 2) берет на себя до 50% нагрузки от веса сооружения.

В частном строительстве наиболее востребованы следующие виды фундаментов:

  • Свайно-плитный комбинированный фундамент. Наземная часть представляет собой монолитную бетонную плиту, внутри которой находится армирующий каркас.

Применение: для домов из тяжелых материалов. Возводится только на плотных грунтах!

Достоинства: высочайшая несущая способность.

Недостатки:

  • сложность расчетов;
  • большой объем бетонных работ;
  • трудоемкость выполнения;
  • высокая стоимость.

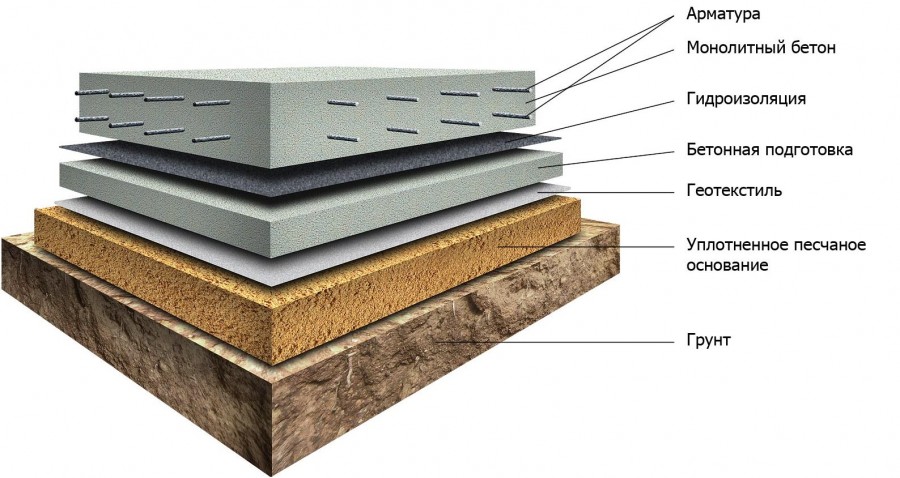

Свайно-плитный фундамент

Фундамент свайно-плитного типа для дома используется достаточно редко. Монолитная плита имеет огромный вес, поэтому сваи должны быть большого диаметра. Такие сваи невозможно установить вручную, поэтому необходимо использовать специализированную технику, что значительно удорожает стоимость строительства.

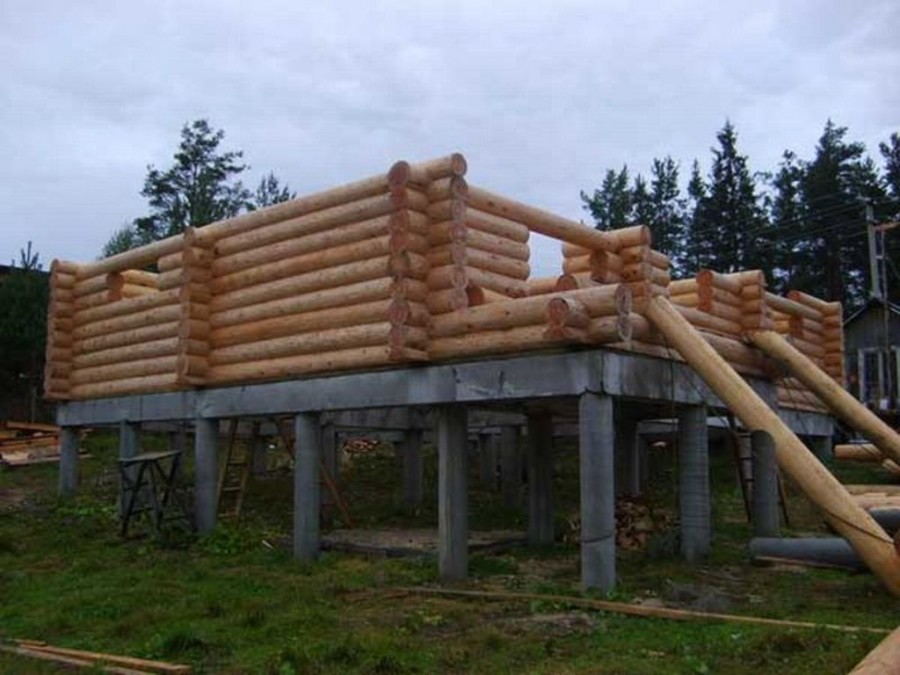

Свайно-ростверковый фундамент. Для его устройства применяются как буронабивные, так и винтовые сваи, наземные части которых соединяются между собой ростверком. Материал ростверка также может быть различным: дерево, металл, железобетон монолитный или сборный.

Применение: легкие сооружения (дачные домики, беседки, хозпостройки, бани).

Достоинства:

  • простота монтажа;
  • минимум расчетов;
  • низкая себестоимость.

Недостатки: небольшая несущая способность.

Стоимость и технология выполнения работ по монтажу свайно-ростверкового фундамента зависят от типа свай и материала ростверка. Во многих случаях ростверк не только является обвязкой для свайной части, но и воспринимает нагрузки от сооружения.

  • Свайно-ленточный фундамент. Наземная часть такого основания — монолитная или сборная ж/б лента, установленная по периметру и несущим стенам будущего дома. По несущей способности, стоимости и трудоемкости свайно-ленточный фундамент — оптимальный вариант для коттеджа из легких стройматериалов.

Применение: для домов из легких материалов, каркасных сооружений.

Достоинства:

  • простой и быстрый монтаж;
  • минимальный объем бетонных и земляных работ;
  • широкая сфера применения;
  • низкая стоимость.

Недостатки: не подходит для массивных строений

Свайно-ленточный фундамент

Проектирование и расчет свайных фундаментов

Расчеты и проектирование для свайных фундаментов проводятся на основании данных гидрогеологических изысканий, цель которых определить тип и характеристики грунтов на участке. При проведении изысканий определяется важнейший параметр — глубина заложения свай, которая зависит от глубины залегания несущих грунтов и промерзания.

В ходе расчета свайного фундамента любого типа устанавливаются следующие данные:

  1. Параметры свайного поля. Рассчитывается расстояние между сваями, диаметр опор, их количество. Для винтового фундамента определяется типоразмер металлических свай, количество и расположение лопастей. Для буронабивного фундамента дополнительно рассчитывается армирование.
  2. Глубина заложения наземной части. Различают мелко- и глубокозаглубленные виды монолитной плиты и ленты. Также существуют варианты с повышенным и висячим основанием. Для каждого типа заглубления используется своя методика расчета. В большинстве случаев в частном строительстве применяются мелкозаглубленные фундаменты или повышенные основания для деревянного дома.
  3. Размеры фундамента. Ширина и высота ж/б ленты или ростверка определяется исходя из суммарных нагрузок, которые будут действовать на основание. В расчете учитываются постоянные и временные нагрузки, свойства грунтов и пр.
  4. Расчет конечной осадки. Данный расчет является сложным, произвести его самостоятельно невозможно. При опирании свай на плотные грунты с нормальными физико-механическими характеристиками усадка для 2-3-х этажного дома составит не более 1,5%, поэтому этим расчетом можно пренебречь, чтобы не платить за него проектировщикам. Однако если коттедж возводится в сложных гидрогеологических условиях, на болотистой почве или в сейсмоопасной зоне, то расчет осадки обязателен.

Сергей Федоров

Задать вопрос

Результатом разработки проекта фундамента на сваях, который вы осуществили самостоятельно, должен стать чертеж или схема, где указано места расположения свайных опор, с учетом выбранного шага, параметры свай и наземной части: плиты, ленты или ростверка.

Технология устройства свайных фундаментов

Технология устройства основания на сваях для всех типов фундамента одинакова:

  1. Монтаж свайных опор.
  2. Обвязка оголовков свай и обустройство наземной части.
  3. Утепление и гидроизоляция.

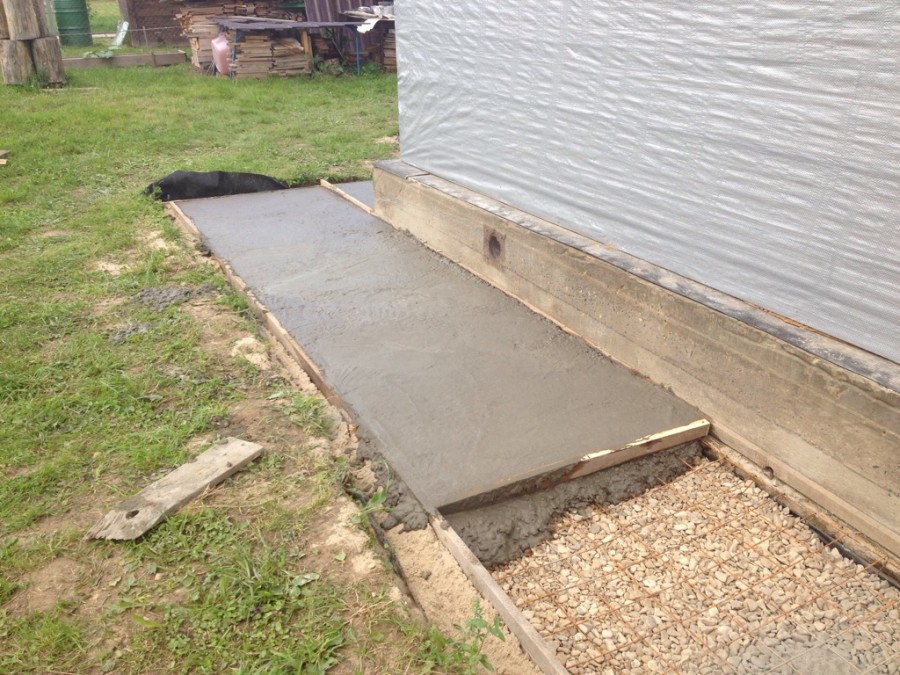

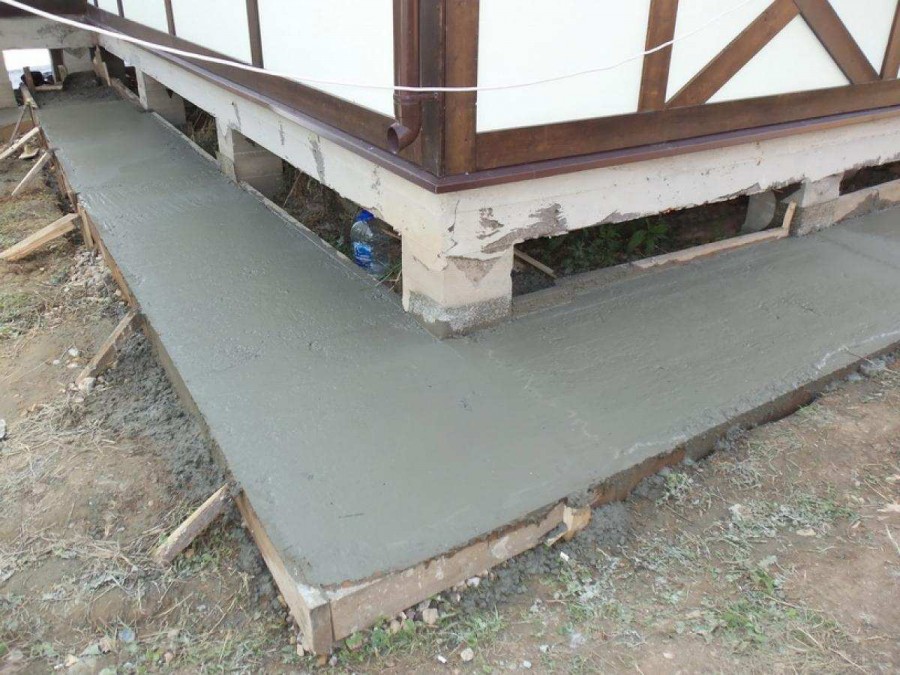

  4. Отделка цоколя, обустройство отмостки и дренажа.

Независимо от выбранного типа свайно-комбинированного фундамента работу по его монтажу всегда начинают с расчистки территории и планировки. При необходимости копается котлован или траншея под мелкозаглубленное основание, выполняется подсыпка «подушки».

Монтаж свайного фундамента: установка опор

Пошаговая инструкция по установке будет различной для каждого типа свай. Наиболее часто для частного дома, сарая или бани используются следующие виды свай:

  1. Винтовые сваи. Изделия выпускаются заводом изготовителем, имеют свои типоразмеры и разновидности. Для выпуска винтовых опор применяются металлические сплавы с различными характеристиками. Самыми долговечными и дорогостоящими являются оцинкованные изделия. Опоры очень просты в монтаже. Они вкручиваются в землю, без предварительно устройства скважины, а сверху к ним привариваются оголовки.
  2. Буронабивные сваи. Опоры устраиваются непосредственно на стройплощадке в предварительно подготовленные скважины. Буронабивные сваи отличаются долговечностью, низкой себестоимостью и отличными несущими способностями. Основание буронабивного типа можно выполнить самостоятельно, не покупая опоры. О том, как сделать сваи для фундамента своими руками, подробно описано в СНиП 2.02.03-85.

После окончания монтажа опор оголовки выравниваются по высоте и соединяются между собой в единую конструкцию путем обвязки.

Виды свай: 1 и 2 - винтовые; 3 и 4 - буронабивные

Обвязка свайного фундамента

Для обвязки свайного фундамента может использоваться брус, металлоизделия, а если есть речь идет о массивном сооружение, то в качестве обвязки применяется железобетонный или металлический ростверк. Выбор типа и материала обвязки зависит от массы дома и материала, из которого он будет построен, свайных опор, типа наземной части.

  1. Обвязка брусом используется для деревянных и каркасных домов. Для соединения свай с брусом обвязки необходимо чтобы оголовки были металлическими, поэтому такое соединение используется преимущественно для винтовых опор.
  2. Обвязка швеллером применяется для строений из штучных материалов. Швеллер приваривается к оголовкам винтовых свай или специальным металлическим оголовкам-площадкам буронабивных опор, создавая жесткую конструкцию, которая обладает повышенной прочностью и устойчивостью.
  3. Обвязка профильной трубой возможна только для легких домиков и хозпостроек. Технология обвязки в этом случае повторяет конструкцию со швеллером, но вместо металлопрокатного изделия используется толстостенная полая труба.

Отдельно стоит упомянуть обвязку, которая используется для соединения буронабивных свай и монолитной наземной части. В этом случае две части фундамента соединяются при помощи арматуры, образуя арматурный узел. Стержни связываются между собой проволокой и сваркой в соответствии с ранее выбранной схемой.

Заливка наземной части свайного фундамента

Наземная часть свайного основания — это плита, лента или ростверк. Все элементы по вариации исполнения могут быть как сборными, так и монолитными. Сборные конструкции используются нечасто ввиду их высокой стоимости, необходимости транспортировки и использования для монтажа подъемных механизмов. Монолитные сооружения можно легко сделать самостоятельно, при этом пошаговая инструкция по заливке наземной части свайного основания будет мало чем отличаться для плиты, ленты и ростверка.

Заливка бетоном свайно-ленточного фундамента в подготовленную опалубкуМонтаж опалубки. Для того чтобы залить бетон устанавливается съемная или несъемная опалубка. Конструкция должна быть прочной, чтобы выдерживать бетонную массу. Особые требования по прочности предъявляются для опалубки свайно-плитного фундамента, которая состоит из нескольких частей.

  1. Армирование. Внутрь опалубки устанавливается армокаркас, связанный из арматурных стержней. Конфигурация армокаркаса зависит от типа основания: для ростверка и свайно-ленточного фундамента армирование представляет собой продольные пруты арматуры с поперечными вставками. Для монолитной плиты армирование выполняется в виде сетки.
  2. Заливка бетоном. Опалубка с установленным внутри нее армокаркасом заливается бетоном выбранной марки. Заливка осуществляется по определенным правилам, в соответствии с типом основания.

После затвердевания бетона свайный фундамент готов и можно приступать к его утеплению, гидроизоляции и отделочным работам.

Усиление свайного фундамента

При строительстве дома на сваях часто возникает вопрос о необходимости усиления основания. Усиливать можно один или сразу несколько элементов:

  1. Свайные опоры. В частном строительстве самым популярным видом усиления свай является устройство ж/б подошвы — пяты для буронабивных опор.
  2. Ростверк. Усиление ростверка выполняется металлическими швеллерами или уголками, которые навариваются, как правило, на углах будущего строения.
  3. Весь фундамент. Усиление всего фундамента — трудоемкое и дорогое удовольствие. Если при строительстве коттеджа возникла потребность в усилении всего основания, то, скорее всего расчеты изначально были проведены неправильно. Чаще всего сплошное усиление применяется в отношении старых фундаментов, которые по каким-либо причинам снизили свою несущую способность.
  4. Грунт вокруг свай и наземной части. Подсыпка плотного грунта производится, если толщина верхнего слабого слоя не превышает 0,5 м. Если его толщина больше, то наземную часть целесообразно делать приподнятой над уровнем земли.

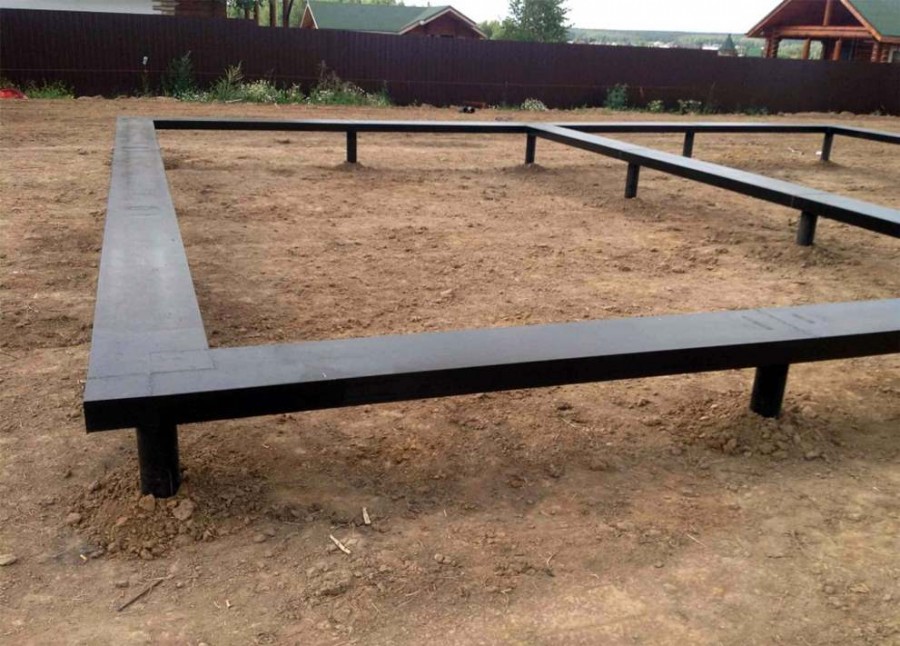

Усиление швеллером и профильной трубой

Вопрос об усилении свайного фундамента следует решать на стадии проектировании. При этом необходимо помнить, что усиление окажет дополнительную нагрузку на опоры.

Гидроизоляция и утепление свайного фундамента

Гидроизоляция необходима для любого свайного фундамента. Выбор и применение гидроизоляции зависит от конструкции основания, например, для свайно-ростверкового фундамента с использованием металлоизделий или бруса оптимальным вариантом будет обмазочная гидроизоляция, которая наносится на оголовки свай и элементы обвязки. Рулонная гидроизоляция подходит для ж/б плиты, ленты и ростверка: материал помещается на место стыковки опор и наземной части, а также сверху.

При заливке железобетонного фундамента независимо от его положения относительно нулевого уровня, конструкция будет оттягивать тепло от будущего дома, и продуваться ветром. Именно поэтому свайные основания нуждаются в качественной теплоизоляции, при этом утеплению подвергается только наземная часть. Существует много вариантов и способов утепления свайных фундаментов. Самый простой и дешевый — теплоизоляция при помощи плит пеноплекса. У многих производителей выпускаются линейки продукции с пометкой «Фундамент». Плиты утеплителя крепятся внутри, снаружи и с боков монолитной ленты.

Утепление фундамента и отмостки пеноплексом

Выбирая утеплитель для фундамента деревянного дома необходимо отдать предпочтение материалам с низким классом горючести (маркировка НГ) для обеспечения пожаробезопасности сооружения.

Еще одно решение для создания надежной теплоизоляции фундамента — напыляемый пенополиуретан(ППУ). Это относительно новый способ утепления, имеющий множество преимуществ: отсутствие швов и стыков, влагостойкость, долговечность. Единственный минус ППУ — высокая стоимость. Чтобы утеплить свайный фундамент по всем правилам необходимо руководствоваться СНиП 3.01.01-85 и СНиП III-4-80.

Отделка цоколя и отмостка для свайного фундамента

Один из минусов свайного фундамента — отсутствие полноценного цоколя. Для повышенных и висячих оснований роль цоколя играет фальшцоколь, а для заглубленных — наземная часть основания. Самым популярным способом закрыть пространство между основанием дома и грунтом повышенного свайного фундамента является кирпичная кладка. Такой вариант подойдет для домов из штучных материалов, бруса. Для кладки рекомендуется использовать керамический кирпич, обладающий отличной влагостойкостью и прочностью. Можно сразу использовать декоративный кирпич или сверху нанести штукатурку или другую отделку. Сегодня рынки стройматериалов предлагают огромный выбор вариантов отделки цоколя на любой бюджет: искусственный и натуральный камень, плитка, фасадные панели и пр.

Устройство фальшцоколя

Фальшцоколь нуждается в утеплении, поэтому для его обустройства выбираете такие материалы, которые выдержат нагрузку теплоизоляции и декоративной отделки.

Для частного дома очень важна отмостка, которая должна иметь небольшой уклон. Соорудить отмостку необходимо по следующим причинам:

  • недопущение проникновения осадков под фундамент;
  • предотвращение размытия грунта вокруг свай;
  • уменьшение разрушительного действия пучинистых грунтов.

Кроме этого отмостка придает строению законченный эстетичный вид. Ширина зависит от размера дома: чем больше строение, тем шире должна быть отмостка. Минимальная ширина — 0,2 м. Отмостка должна быть утеплена с помощью плит утеплителя высокой плотности. Материл отмостки может быть различным: бетон, плитка, булыжник, гранит. Наиболее часто используется традиционный вариант — облицовка тротуарной плиткой. Если отмостка будет исполнять роль дорожки, то ее следует укрепить слоем бетона.

Сколько стоит свайный фундамент?

Свайно-комбинированный фундамент, который можно выполнить своими руками — один из самых дешевых видов основания для коттеджа. Стоимость конструкции зависит от типа свай и наземной части. Экономичным вариантом является свайно-ленточный фундамент на буронабивных опорах. Устройство основания на винтовых сваях обойдется дороже за счет покупки готовых металлических опор.

Рассчитать примерную стоимость можно путем сложения всех материалов, которые будут применяться для возведения конструкции. Проще всего сделать это, используя специальный «Калькулятор фундамента». Выбирая тип основания для дома, помните, что стоимость его возведения (работа + материалы) не должна превышать 30% от сметной стоимости всего строительства.

Вы можете задать свой вопрос нашему автору:

плюсы и минусы, виды, технология установки

За последние 10-15 лет винтовой свайный фундамент приобрел большую популярность среди тех, кто хочет построить загородный дом или баню. Возведение подобной конструкции — экономичное решение за счет низкой себестоимости и небольшого объема затратных материалов. При этом фундамент на сваях выдерживает сильную нагрузку, отличается прочностью и долговечностью.

Свайный фундамент

Свайный фундамент применяют на неустойчивом, в том числе и торфяном грунте. Конструкцию можно возвести и на неровной местности с холмами и наклонами, с любым рельефом и содержанием воды! Такая основа подойдет и для небольшого дачного домика, и для просторного загородного коттеджа, и для комфортной бани.

Плюсы

  • Не требуется использование спецтехники и дорогостоящих материалов, что сокращает время и расходы на монтаж;
  • Установка фундамента займет всего 1-3 дня;
  • Строительство дома можно начинать в день установки фундамента;
  • Простой монтаж позволит легко установить свайный фундамент своими руками;
  • Неприхотливость к грунту и почве;
  • Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню;
  • Сваи обеспечивают хорошую вентиляцию в подполье, что предотвращает появлению плесени и гнили на древесине;
  • Свайный фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа;
  • Конструкция легко прослужит 100-150 лет;
  • После установки на участке не скапливается строительный мусор.

Свайный фундамент плюсы и минусы

Минусы

  • Свайный фундамент требует тщательных и сложных расчетов;
  • Увеличение массы здания и давления на почву и грунтовые воды;
  • Сваи усиливают усадку деревянного дома;
  • Конструкция осложняет или вообще не предусматривает строительство помещения с подвалом, цокольным этажом или подземным гаражом;
  • Сваи перед установкой обязательно нужно обрабатывать антикоррозийными средствами;
  • Трудоемкость процесса, так как требуется много ручной работы и физических сил;
  • Не подходит для тяжелых и многоэтажных строений.

Виды

Выделяют буронабивной, свайно-ростверковый и свайно-винтовой фундамент. Первый тип состоит из асбестоцементных труб с бетонной смесью и арматурным каркасом внутри. Трубы устанавливают в заранее подготовленные выбуренные скважины.

Буронабивной свайный фундамент

Ростверковая конструкция представляет сваи, которые углубляют в грунт. Выступающие на поверхность столбы связывают при помощи ростверка или железобетонного монолита, который и служит основанием для дома. Такая технология усиливает прочность и устойчивость строения.

Устройство винтовых свайных фундаментов представляет конструкцию из стальных столбов с винтовой лопастью внизу, за счет которой сваи вкручиваются в толщину грунта и достигают опорных плотных пластов. Это наиболее популярный вид фундамента на сваях.

ВидПреимуществаНедостатки
Винтовые

сваи

Строительство при любой погоде; устойчивость к коррозии и деформации; подходит для любого типа почвы и уровня грунтовых вод, выдерживает сильные нагрузки и постепенные сдвиги грунта; легкий и быстрый монтаж; не требует спецтехники и длительной подготовки земли; не требует утепленияНе подходит для сильно каменистой почвы и скального грунта; невозможно использовать для возведения цокольного этажа или подвала
Свайно- ростверковыйБольшая экономичность, строительство фундамента составляет до 25% сметной стоимости возведения дома, подходит для любого типа грунта, легкий и быстрый монтаж, самый прочный и надежный тип свайного фундаментаСложность обустройства подвала или цокольного этажа, не подходит для тяжелых многоэтажных домов, сложность расчетов
Набивные сваи (буронабивной)Подходит для любого типа грунта, легкий и быстрый монтаж; надежность и прочность; не требует большого количества строительных материалов, за счет большего диаметра свай повышается горизонтальная нагрузкаТребует большего количества бетона, чем другие типы; разброс до 30% несущей способности однотипных свай

В любом случае все три вида отличаются быстрым и легким монтажом. После завершения работ вы сможете сразу продолжить строительство загородного дома или бани. Отметим, что свайный фундамент также подойдет для возведения массивных заборов и других ограждений. Далее рассмотрим подробнее, какие сваи лучше выбрать, и как установить свайный фундамент своими руками.

Сваи

Как выбрать сваи

Качество свай напрямую влияет на прочность и долговечность фундамента. Самодельные стройматериалы выполняются из ненадежного вторсырья и с несоблюдением техники сварки. Такие недочеты приведут к серьезным проблемам в конструкции основания и дома. Поэтому покупайте изделия на заводе, так как там изготавливают качественные столбы, которые отвечают каждому требованию при строительстве.

Сваи различаются по нескольких параметрам, в том числе и по материалу изготовления. Оптимальным вариантом для устройства фундамента являются железобетонные изделия, которые разделяют на следующие категории:

  • Со сварным наконечником подходят для частных жилых домов;
  • С литым наконечником используют для строительства промышленных объектов;
  • Двухлопастные сваи применяют при возведении крупных строений;
  • Сваи с повышенной несущей способностью подойдут для любого типа постройки. Они отличаются надежностью и долговечностью.

При выборе учитывайте, чем больше диаметр, тем прочнее и надежнее изделие. При диаметре 10,8 сантиметров толщина стенки должна быть не менее 4 миллиметров. качественные сваи выполнены только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.

Свайно-винтовой фундамент

Монтаж свайного фундамента

Прежде всего, нужно изучить особенности грунта и почвы на земельном участке. Сбор данных поможет определить глубину котлована и сделать расчет фундамента. Как уже говорилось, правильно рассчитать строительство свайной конструкции сложно. Даже незначительная ошибка приведет к растрескиванию основания и перекосу строения в дальнейшем. После расчетов подготовьте участок, расчистите площадку и уберите мусор.

Затем делают разметку колышками в тех местах, где будут находиться сваи. Столбы располагают под углами и несущими стенами здания на расстоянии 2-2,5 метров друг от друга. Винтовые сваи закручивают вручную при помощи специальной штанги и уровнем проверяют ровность положения. Трубы подрезают и выравнивают, а полость заполняют бетонной смесью. Опоры фиксируют при помощи металлического каркаса, который покрывают защитной краской.

Монтаж свайного фундамента

Конструкцию с ростверком после установки, выравнивания и заливки труб закрепляют армированным каркасом. Затем следует заливка ростверка высотой 20-40 сантиметров и шириной 20-60. Ростверк представляет плиту, которая соединяет столбы на поверхности земли. Он может быть монолитным или состоять из сборных блоков.

Единая конструкция более прочная, долговечная и легкая в установке. При обустройстве важно прочно и жестко закрепить сваи и ростверк. Под нижней частью ростверка оставляют пространство, чтобы защитить подвал (если он планируется) от промерзания и предотвратить отрыв опорных площадок свай.

Технология установки буронабивного фундамента отличается тем, что сваи не вкручивают, а монтируют в заранее приготовленные скважины. Скважины заполняют утрамбованной песчаной подушкой с гравием, а затем внутрь устанавливают столбы и заливают бетоном. Для данной конструкции тоже можно использовать ростверк, который усилит прочность и надежность фундамента.

Завершающие работы по обустройству фундамента

В процессе установки фундамента проводят коммуникационные системы в частном доме. После монтажа сваи обязательно обработайте наружную поверхность специальными защитными средствами от коррозии! Кроме того, выполняют работы по гидроизоляции и утеплению фундамента.

Гидроизоляция защитит фундамент от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.

Утепление не потребуется только для винтовых свай. В остальных случаях фундамент нужно утеплить, хотя бы снаружи. Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержен перепадам температур, негативному влиянию влаги.

Утепление свайного фундамента

Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.

Учтите, что устанавливать свайный фундамент своими руками — рискованное и трудоемкое дело, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!

Мастера “МариСруб” профессионально выполнят точный расчет и монтаж любого типа фундамента, в том числе и на винтовых сваях. Они проведут работы по установке, обработке и облицовке конструкции. Подберут подходящие материалы, рассчитают объемы и стоимость. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома!

нормативы и типы устройства конструкции, технология проведения работ

foto15473-2Армирование входит в перечень технологических процессов при производстве буронабивных и железобетонных свай.

Процедура необходима для придания жесткости силовой конструкции, а также предотвращения разрушения опорных элементов при воздействии деформирующих сил со стороны грунта.

Подробнее о технологии, разновидностях армирования свай расскажем в статье.

Нормативы и типы устройства силовой конструкции

Технология армирования предполагает использование трех основных методик:

  1. Монтаж армирующего каркаса продольного типа.
  2. Продольно-поперечно армирование.
  3. Армирование по методу предварительного напряжения.

Принципы устройства силовой конструкции описаны в таких нормативных документах:

  • foto15473-3сварные арматурные изделия для ж/б конструкций – ГОСТ 10922-90, ГОСТ 19804.4-78 и ГОСТ 19804.2-79;
  • вычисления необходимого расстояния между элементами арматурного каркаса – СП 63.13330.2018;
  • требования к качеству металлопроката для армирования свай – в вышеуказанном СП 63.13330, ГОСТ 5781-82, ГОСТ 10884;
  • испытание ж/б конструкций на образование трещин – ГОСТ 19804.0.

Продольного типа

По технологии арматура располагают параллельно друг к другу без горизонтальных перемычек. Для свай с сечением 200х200 и 300х300 мм используют 4 прута, а для опорных элементов 350х350 и 400х400 мм – 8 стержней.

Назначение свай с продольным армированием – закладка фундамента в почвах средней плотности (глина, супесь, суглинок) под наземные сооружения.

Такие силовые конструкции обходятся дешевле, но они характеризуются слабым сопротивлением относительно растягивающих и сгибающих нагрузок. Эта особенность ограничивает сферу применения фундамента, исключая строительство гидротехнических сооружений.

Продольно-поперечного вида

Сварная конструкция такого типа состоит из продольных прутьев с приваренной арматурной сеткой или горизонтальными перемычками. По краям каркаса шаг между поперечными элементами составляет 100 мм, в средней части – 200 или 300 мм, если глубина опорной подошвы больше 13 м.

Опоры с армокаркасом продольно-поперечного типа выгодно отличаются устойчивостью к различным нагрузкам в процессе службы, а также свободно переносят столкновения с крупнообломочными породами.

Это расширяет сферу применения свайных фундаментов для строительства сооружений жилищного и промышленного назначения на:

  • высокоплотных глинистых,
  • песчаных,
  • вечномерзлых грунтах,
  • а также на участках с каменистыми включениями.

Помимо наземных сооружений, сваи с продольно-поперечным армированием подходят для возведения:

  • дамб,
  • мостов,
  • причалов.

Метод предварительного напряжения

При изготовлении свай в металлическую форму помещают аромокаркас и растягивают его с помощью гидравлических домкратов. Одновременно на прутья оказывают воздействие энергией СВЧ-поля для уменьшения плотности стали. После этого опалубку заполняют раствором.

Когда бетон схватывается, натяжение ослабляют и прутья сжимаются до первоначального состояния. При этом сжимающие силы воздействуют на бетон, в результате чего он приобретает максимальную плотность.

Такой фундамент используют для строительства наземных сооружений, а также возведения построек на воде в геологических условиях, где силовая конструкция будет подвергаться изгибающим и растягивающим нагрузкам.

Какие столбы армируются?

foto15473-5Армированию подлежат все железобетонные свайные фундаменты, которые будут использованы для строительства жилых сооружений, а также построек I класса ответственности.

К таким силовым конструкциям относятся:

  1. Забивные опоры.
  2. Буронабивные и буроинъекционные столбы.
  3. Винтовые бетонные стержни.

С целью экономии собственники могут использовать бетонные сваи без арматуры только в том случае, если их несущая способность и эксплуатационный ресурс удовлетворяет проектным условиям. Как правило, речь идет о строительстве легковесных построек на высокоплотных грунтах, которые могут оказывать незначительной деформирующее воздействие на фундамент.

Например, если буронабивные сваи диаметром 300 мм будут испытывать только вертикальную нагрузку от вдавливания в несущий пласт с высоким сопротивлением, то прочность фундамента будет достаточной без армирования. Металлические винтовые и полые забивные сваи армированию не подлежат.

Особенности для забивных опор

Армирование выполняется на одной производственной линии вместе с остальными этапами изготовления ж/б опор. При этом предприятия могут закупать готовые каркасы у сторонних компании или заниматься их производством самостоятельно. Ближе к концу каркаса пруты загибают к центру, формируя острие сваи.

Для строительства в геологических условиях с высокоплотным грунтом или большим содержанием крупнообломочных пород, острый конец конструкции защищают стальной обоймой. Верхнюю часть каркаса дополнительно оснащают арматурной сеткой с шагом в 50 мм, чтобы укрепить конструкцию для оптимального восприятия ударов молота.

Для изготовления каркаса используют горячекатаные рифленые пруты из стали класса АI и АII (Ø от 12 мм).

Для армирования свай по методу предварительного напряжения применяют металлопрокат из стали марок:

  • 25Г2С,
  • 35ГС,
  • 30ХГ2С,
  • 20ХГ2Ц (Ø12–20мм).

Для буронабивных и буроинъекционных оснований

Необходимость армирования набивного и буроинъекционного основания определяется на этапе проектирования после расчета нагрузок, несущей способности, а также анализа конструкции на возможность деформации.

foto15473-6Армокаркас для фундамента изготавливают из продольной рифленой арматуры класса АI и АII (Ø 10–16 мм). Для горизонтальных перемычек используют гладкий металлопрокат (Ø 6–8 мм).

Соединять конструкции можно двумя способами:

  1. Фиксировать прутья вязальной проволокой.
  2. Использовать сварочный аппарат.

Места сварочных швов защищают и покрывают гидроизоляционным материалом.

Подготовка к процессу

Когда сборка армокаркаса будет проводиться своими руками, мастеру необходимо предварительно изучить нормативные требования, подготовить оборудование и запастись металлопрокатом в нужном количестве.

Необходимые инструменты

Чтобы сделать армокаркас своими руками, конструктору понадобятся такое техническое оснащение:

  • болгарка для резки металлопроката;
  • сварочный аппарат и/или вязальный пистолет/плоскогубцы;
  • рулетка, карандаш, кисть для защиты швов антикоррозийной грунтовкой.

Определение количества материала

Согласно требованиям из СНиП 52-01-2003 (актуальная редакция СП 63.13330.2018), содержание продольной арматуры в силовой конструкции не должно быть меньше 0,1%. Поэтому сначала рассчитывают опорную площадь фундамента и в соответствии с этим значением подбирают количество прутьев.

Шаг между поперечными перемычками – 1 м. Размер хомутов определяют, исходя из конфигурации каркаса (кольцо, квадрат). Длину арматуры рассчитывают, складывая глубину скважины и высоту ростверка.

Как правило, на один узел идет 30–40 см вязальной проволоки. Удобно вести расчет, имея перед собой чертеж силовой конструкции с нанесенными размерами.

Технология проведения работ

Алгоритм работы следующий:

  1. foto15473-4Подготавливают арматуру – нарезают прутья на отрезки нужной длины с помощью болгарки.
  2. Изгибают гладкие прутья, придавая им нужную форму.
  3. Размещают две рифленых арматуры параллельно друг к другу на рабочей поверхности.
  4. Надевают на продольные прутья заготовленные квадраты и фиксируют с помощью сварки или обвязывают проволокой.
  5. Переворачивают конструкцию и фиксируют две оставшиеся продольные арматуры.
  6. Покрывают металлический каркас гидрофобным составом.

Готовый армокаркас устанавливают внутри скважины и заливают бетонным раствором. Над поверхностью бетона должны выступать прутки для связки с ростверком.

Изготовление арматурного каркаса для буронабивных свай — в видео:

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Заключение

Технология армирования применяется, чтобы придать свайному фундаменту необходимую прочность и стойкость по отношению к деформирующим нагрузкам, которые возникают в процессе монтажа и эксплуатации. Готовые железобетонные конструкции изначально оснащены армирующим поясом, который закладывается в форму при производстве.

В случае с буронабивными и буроинъекционными сваями изготовить силовую конструкцию можно своими руками по технологии, описанной в статье. Требования к качеству и количеству арматуры контролируются нормативными документами.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

Фундамент на винтовых сваях: технология монтажных работ

  • Монтаж фундамента
    • Выбор типа
    • Из блоков
    • Ленточный
    • Плитный
    • Свайный
    • Столбчатый
  • Устройство
    • Армирование
    • Гидроизоляция
    • После установки
    • Ремонт
    • Смеси и материалы
    • Устройство
    • Устройство опалубки
    • Утепление
  • Цоколь
    • Какой выбрать
    • Отделка
    • Устройство
  • Сваи
    • Виды
    • Инструмент
    • Работы
    • Устройство
  • Расчет

Поиск

Фундаменты от А до Я.
  • Монтаж фундамента
    • ВсеВыбор типаИз блоковЛенточныйПлитныйСвайныйСтолбчатый

      Фундамент под металлообрабатывающий станок

      Устройство фундамента из блоков ФБС

      Заливка фундамента под дом

      Характеристики ленточного фундамента

  • Устройство
    • ВсеАрмированиеГидроизоляцияПосле установкиРемонтСмеси и материалыУстройствоУстройство опалубки

товаров, инструментов и материалов для ремонта

  • Запрос цитаты
800.773.2368 Foundation Technologies, Inc.
  • Продукты

      Винтовые сваи и анкеры

      Центратор арматуры с просверленным валом

      Снижение трения

    • Винтовые сваи / опоры CHANCE® Микросваи CHANCE® Helical Pulldown® CHANCE® Винтовая основа Винтовые анкеры CHANCE® Анкеры со спиральной подвязкой CHANCE® Шурупы для грунта CHANCE® Опоры сопротивления ATLAS ™
    • ShaftSpacer® Арматурные опоры BARBOOT® Прокладки для арматурных стержней CageCaster® Центратор с одной балкой UniSpacer ™ Удлинитель колесных проставок Hairpin ™
    • Рукав с уменьшенным трением на ворсе Yellow Jacket® Антифрикционное покрытие Slickcoat®
  • Приложения

      Основа

      Удержание земли

      Ничья

      Глубокие фундаменты

    • Ремонт спирального пирса и фундамента Модернизация конструкции фундамента
    • Процесс крепления постоянного фундамента Временные опорные системы Оборудование для стабилизации склонов Переборки и дамбы
    • Парень на якоре Антиплавучесть Швартовка
    • Фундаменты нового строительства Фундаменты коммуникационной башни Фонды дощатого настила Фундаменты трубопроводов Фундаменты мостов Солнечные основы Фундаменты для бассейнов
  • Поддержка
    • Для инженеров

      Запланировать обед и учиться Спросите инженера Ресурсы для дизайна
    • Подрядчикам

      Станьте сертифицированным установщиком Запрос цитаты Запросить образец
  • Компания
    • Обзор компании

    • Технологическое преимущество Foundation

    • SDVOSB

    • Культура

    • Карьера

    • Свяжитесь с нами

Foundation Technologies, Inc.Меню 800.773.2368 Запрос цитаты Спросите нас о чем угодно Продукты
  • Винтовые сваи и анкеры
  • Центраторы арматуры с просверленным валом
  • Снижение трения
Приложения
  • Подкрепление
  • Сохранение Земли
  • Ничьи
  • Глубокие основы
Поддержка
  • Для инженеров
.

Надежная система фундамента от CHANCE

  • Запрос цитаты
800.773.2368 Foundation Technologies, Inc.
  • Продукты

      Винтовые сваи и анкеры

      Центратор арматуры с просверленным валом

      Снижение трения

    • Винтовые сваи / опоры CHANCE® Микросваи CHANCE® Helical Pulldown® CHANCE® Винтовая основа Винтовые анкеры CHANCE® Анкеры со спиральной подвязкой CHANCE® Шурупы для грунта CHANCE® Опоры сопротивления ATLAS ™
    • ShaftSpacer® Арматурные опоры BARBOOT® Прокладки для арматурных стержней CageCaster® Центратор с одной балкой UniSpacer ™ Удлинитель колесных проставок Hairpin ™
    • Рукав с уменьшенным трением на ворсе Yellow Jacket® Антифрикционное покрытие Slickcoat®
  • Приложения

      Основа

      Удержание земли

      Ничья

      Глубокие фундаменты

    • Ремонт спирального пирса и фундамента Модернизация конструкции фундамента
    • Процесс крепления постоянного фундамента Временные опорные системы Оборудование для стабилизации склонов Переборки и дамбы
    • Парень на якоре Антиплавучесть Швартовка
    • Фундаменты нового строительства Фундаменты коммуникационной башни Фонды дощатого настила Фундаменты трубопроводов Фундаменты мостов Солнечные основы Фундаменты для бассейнов
  • Поддержка
    • Для инженеров

      Запланировать обед и учиться Спросите инженера Ресурсы для дизайна
    • Подрядчикам

      Станьте сертифицированным установщиком Запрос цитаты Запросить образец
  • Компания
    • Обзор компании

    • Технологическое преимущество Foundation

    • SDVOSB

    • Культура

    • Карьера

    • Свяжитесь с нами

Foundation Technologies, Inc.Меню 800.773.2368 Запрос цитаты Спросите нас о чем угодно Продукты
  • Винтовые сваи и анкеры
  • Центраторы арматуры с просверленным валом
  • Снижение трения
Приложения
  • Подкрепление
  • Сохранение Земли
  • Ничьи
  • Глубокие основы
Поддержка
  • Для инженеров
.

Технологии фундамента: материалы для строительства фундамента

  • Запрос цитаты
800.773.2368 Foundation Technologies, Inc.
  • Продукты

      Винтовые сваи и анкеры

      Центратор арматуры с просверленным валом

      Снижение трения

    • Винтовые сваи / опоры CHANCE® Микросваи CHANCE® Helical Pulldown® CHANCE® Винтовая основа Винтовые анкеры CHANCE® Анкеры со спиральной подвязкой CHANCE® Шурупы для грунта CHANCE® Опоры сопротивления ATLAS ™
    • ShaftSpacer® Арматурные опоры BARBOOT® Прокладки для арматурных стержней CageCaster® Центратор с одной балкой UniSpacer ™ Удлинитель колесных проставок Hairpin ™
    • Рукав с уменьшенным трением на ворсе Yellow Jacket® Антифрикционное покрытие Slickcoat®
  • Приложения

      Основа

      Удержание земли

      Ничья

      Глубокие фундаменты

    • Ремонт спирального пирса и фундамента Модернизация конструкции фундамента
    • Процесс крепления постоянного фундамента Временные опорные системы Оборудование для стабилизации склонов Переборки и дамбы
    • Парень на якоре Антиплавучесть Швартовка
    • Фундаменты нового строительства Фундаменты коммуникационной башни Фонды дощатого настила Фундаменты трубопроводов Фундаменты мостов Солнечные основы Фундаменты для бассейнов
  • Поддержка
    • Для инженеров

      Запланировать обед и учиться Спросите инженера Ресурсы для дизайна
    • Подрядчикам

      Станьте сертифицированным установщиком Запрос цитаты Запросить образец
  • Компания
    • Обзор компании

    • Технологическое преимущество Foundation

    • SDVOSB

    • Культура

    • Карьера

    • Свяжитесь с нами

Foundation Technologies, Inc.Меню 800.773.2368 Запрос цитаты Спросите нас о чем угодно Продукты
  • Винтовые сваи и анкеры
  • Центраторы арматуры с просверленным валом
  • Снижение трения
Приложения
  • Подкрепление
  • Сохранение Земли
  • Ничьи
  • Глубокие основы
Поддержка
  • Для инженеров
.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
