Технология возведения подпорных стеновых конструкций (стен).

Наша компания обладает внушительным опытом в сфере изготовления и поставок геосинтетической продукции и изделий, разработанных на основе геотехнологий. Наряду с этим, предприятие «Геопродукт» предлагает широкий спектр услуг, связанных с применением вышеозначенных материалов. Мы профессионально и в предельно сжатые сроки осуществим возведение подпорных стен, уделив при этом внимание созданию эффективной дренажной системы и гарантируя высокую прочность сооружения.

Что такое подпорные стены, и в каких случаях они нужны?

Возведение подпорных стен – это строительство инженерных сооружений, предназначенных для удержания от обрушения значительных по объему грунтовых массивов. Подпорные стеновые конструкции могут быть укрепительными и декоративными. Кроме того, многие подобные объекты выполняют смешанные функции. Подпорные стены возводятся на крутых откосах и склонах, на холмах и в оврагах, а также на любых других территориях, имеющих значительные уклоны рельефа и нуждающихся в защите от обрушения.

Технология возведения подпорных стен

Строительство подпорных стеновых конструкций осуществляется с применением различных технологий. Самыми эффективными, экономичными и востребованными являются габионные сооружения, системы Террамеш и Зеленый Террамеш, а также система Макволл. На начальном этапе создания подпорной стены производится рытье котлована для устройства фундамента (ленточного для сухих почв и свайного для болотистых). Укладка фундамента осуществляется на утрамбованный мелкофракционный щебень, в основании которого настилается геотекстиль. Возведение подпорных стен обычно завершается этапом устройства дренажной системы, рабочими элементами которой являются геосинтетическое полотно, мелкий гравий и крупнозернистый песок. Грунт основания подпорных стеновых конструкций укрепляется георешеткой или слоем дерна.

Основные преимущества подпорных стен

Подпорные стены на базе коробчатых габионов – это быстровозводимые конструкции. Они надежны, долговечны и экологичны. Со временем, подобные сооружения полностью интегрируются в ландшафт, поскольку их высокая воздухо- и водопроницаемость формирует благоприятные условия для развития растительной среды. Сооружение габионной стеновой конструкции в водоеме способствует, в свою очередь, развитию речной фауны. С каждым годом объект становится прочнее, поскольку укрепляется за счет частиц грунта, осевших внутри каменного наполнителя.

Область применения

Декоративные подпорные стены востребованы в качестве элемента ландшафтного дизайна на плоских участках либо на территории, имеющей небольшой уклон. Укрепительные подпорные сооружения возводятся при террасировании склонов для увеличения их полезной площади, а также с целью удержания грунта и предотвращения его возможного обрушения. Возведение подпорных стен, выполняющих смешанные функции, обычно необходимо в случаях, когда конструкция должна быть не только надежной, но и эстетичной.

Специалисты компании “Геопродукт” выполнят ваш заказ профессионально и качественно, предоставив необходимый пакет документов.

Технология возведения подпорных стеновых конструкций

02.07.21 Статьи

Возведение подпорных стеновых конструкций необходимо на участках, которые имеют неровный рельеф. Их назначение — предотвратить сползание грунта вдоль уклона и выровнять участок. При постройке могут быть использованы бетонные блоки, камень, кирпич, даже древесина в сочетании с геосинтетическими материалами. Зачастую представляет собой монолитное сооружение.

Виды подпорных стеновых конструкций

Уклон на участке заполняется грунтом вплоть до ее границы, чтобы получить горизонтальное положение. Так выравнивается весь участок или его часть.

Обычной подсыпки часто бывает недостаточно: со временем грунт все равно начнет смещаться вниз. Во избежание лишних расходов лучше сразу заняться устройством подпорной стенки.

В конструктивном плане сооружение является обычной стеной. Она должна опираться на надежный фундамент. Размеры стенки зависят от масштабов уклона: она может быть небольшой, а может быть высокой и толстой. Можно выделить несколько видов конструкций в зависимости от того, с какой целью их возводят:

1. укрепление склона в районах жилой и промышленной застройки, различных инженерных сооружений, дорог;
2. террасирование сельскохозяйственных земель;
3. в декоративных целях.

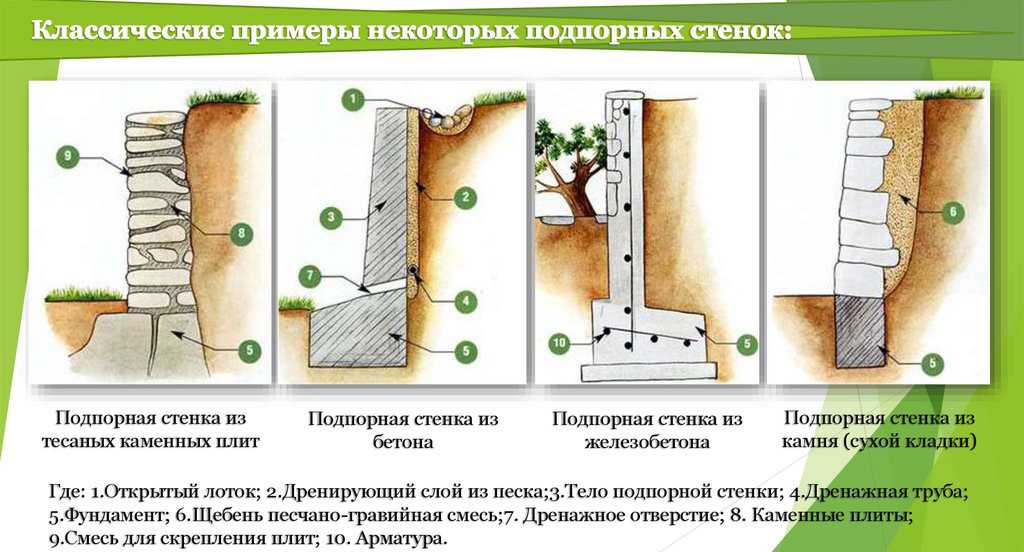

Принимая во внимание условия эксплуатации и нагрузку на подпорную стенку, выделяют следующие виды, в зависимости от строительного материала:

1. Армированная георешетка. Она не только надежно укрепляет конструкцию, но и делает ее сейсмоустойчивой. Георешетка способна снизить вертикальное напряжение на основание земляного полотна, увеличить несущую способность и повысить сопротивляемость нагрузкам. Она также делает сооружение устойчивым к воздействию неблагоприятных факторов внешней среды.
2. Монолитная железобетонная конструкция. В сочетании с мощным фундаментов обладает наиболее высокими несущими способностями.Срок службы составляет более 50 лет. При этом процесс возведения отличается высокой трудоемкостью, требует много времени и материала.
3. Сборный бетон. Менее стоек к сдвигающей нагрузке, однако времени на сооружение нужно меньше.

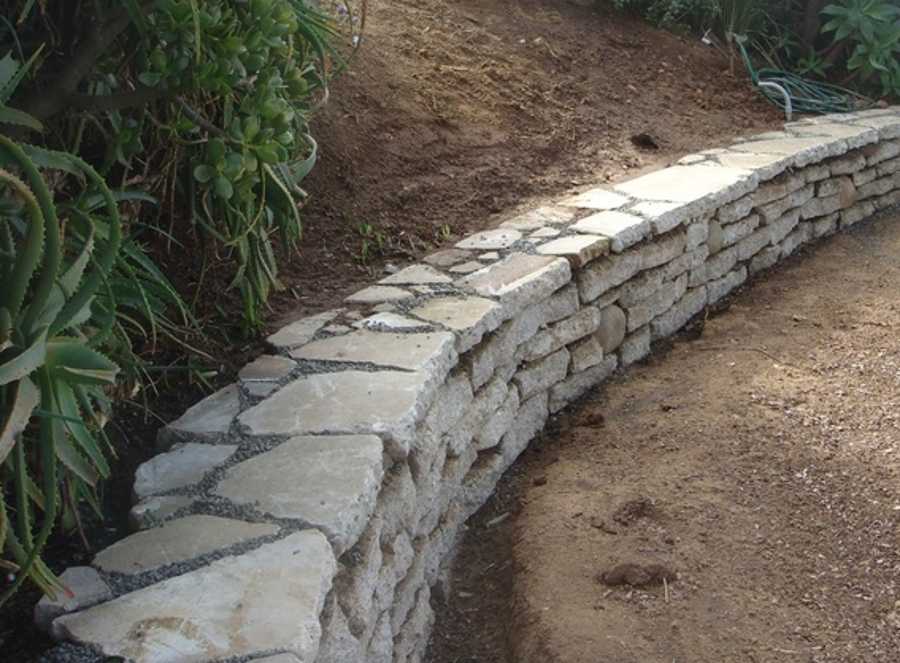

4. Камень. В зависимости от породы камня может служить более 50 лет. Для этого вида необходим прочный фундамент и внимательный подбор сырья.
5. Габионы. Обладают средними несущими характеристиками. Мощное основание для них не нужно. Сооружение прекрасно справляется с небольшими проседаниями и подвижками почвы. Благодаря хорошей проницаемости, отсутствует необходимость устройства дренажа. В зависимости от качества сетки срок эксплуатации может также превышать 50 лет. Габионы легко монтируются, спецтехника для этого не нужна. Однако возможны суффозия грунта и прорастание растений.
6. Блоки строительные. Низкая устойчивость к сдвигающим и боковым нагрузкам. Для них необходимо обустроить фундамент. Отличаются быстрой установкой.
7. Пиломатериалы. Характеризуются коротким сроком службы и низкими несущими способностями.
8. Профлист. Используется для возведения подпорных стенок недавно. Подходит для сооружений небольшой высоты. Монтаж быстрый и простой.

Процесс возведения подпорной стенки с применением армированной георешётки ГЕОКОРД®

Материал для подпорных стенок необходимо подбирать к каждому конкретному случаю. Кроме того, они делятся на следующие группы:

• в зависимости от высоты: низкие (менее 1 м), средние и высокие (более 1 м)
• по величине подземной части: глубокого заложения и неглубокого
• исходя из расположения: стоят отдельно или соединены с другими сооружениями.

Любая подпорная стенка подвергается воздействию собственного веса, насыпанного на основание веса грунта, силы сцепления грунта и основания, а также бокового давления грунта на стенку. Последнее стремится сдвинуть стенку с места и опрокинуть ее. Устойчивость конструкции можно достичь разными способами:

1. за счет массы стенки;
2. за счет сочетания массы стенки и массы грунта на основании;
3. благодаря надежному защемлению основания в коренном грунте;
4. при незначительной массе стенки за счет веса грунта, который лежит на основании фундамента.

После выбора необходимого материала, можно приступать к возведению конструкции.

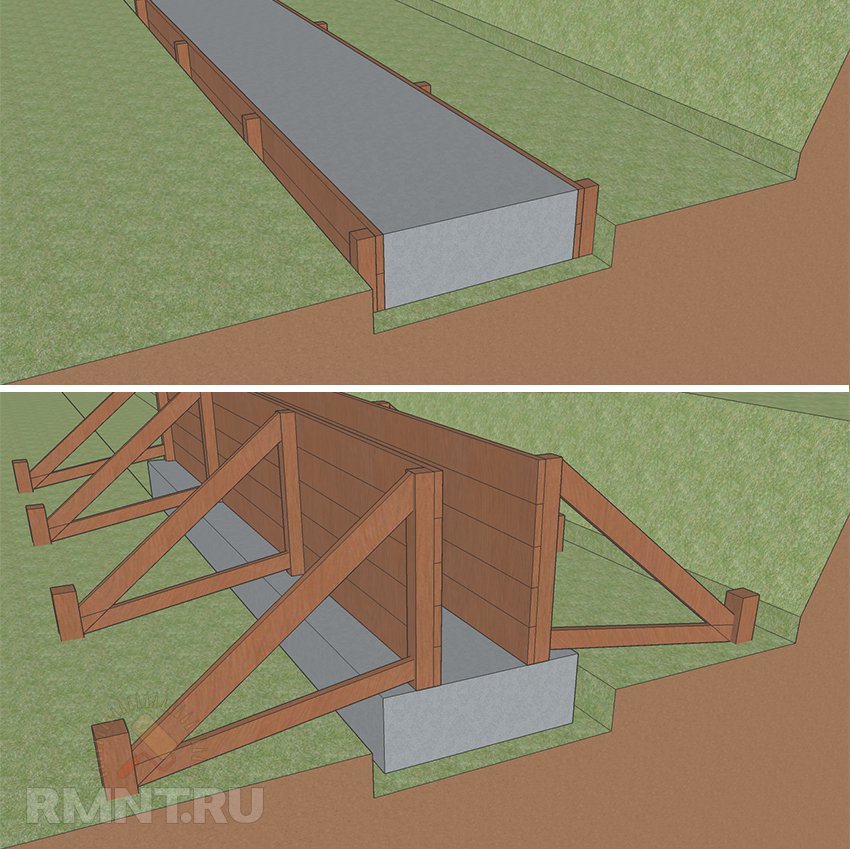

Технология возведения подпорных стенок

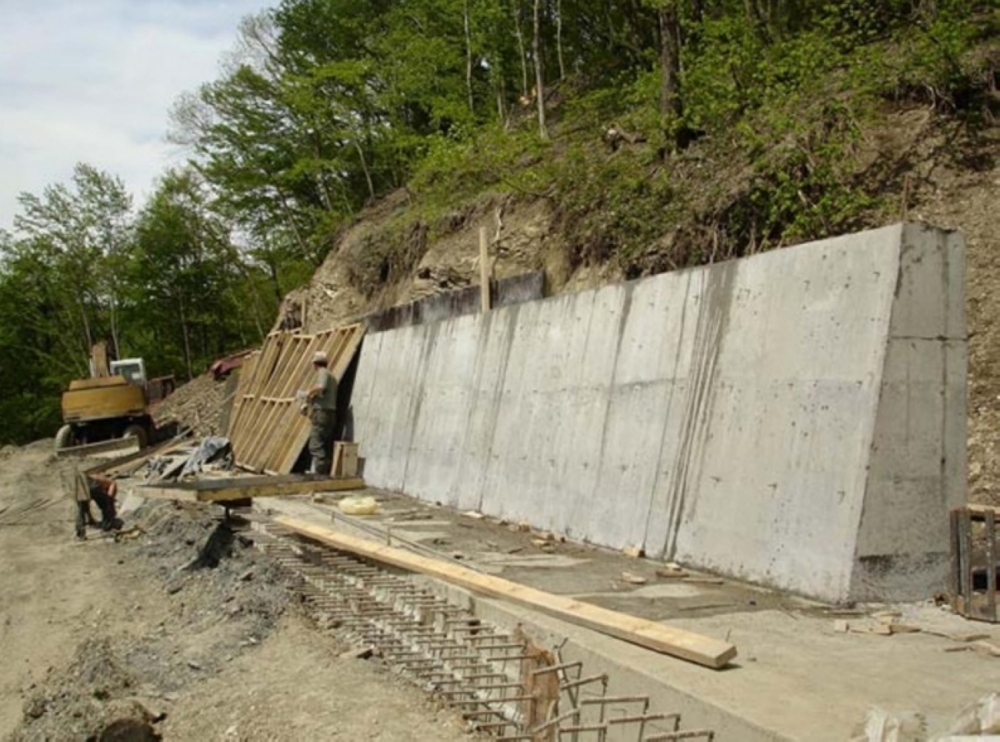

В промышленных масштабах чаще всего строят подпорные стенки из бетона. Они идеально подходят, если необходимо выполнить террасирование или укрепить участок с большим уклоном.

Более серьезными являются армогрунтовые сооружения. С их помощью можно устраивать основания, откосы повышенной крутизны при строительстве насыпей и отвесные подпорные стены.

Армогрунтовая конструкция — это система, которая состоит из слоев несвязного грунта. Армирующую функцию выполняют полимерные материалы: георешетки и геотекстиль.

Главными факторами, которые необходимо учитывать при строительстве таких конструкций, являются качество используемых материалов, точные расчеты и соблюдение технологии возведения.

Подпорная стенка с применением армированной георешётки ГЕОКОРД® (1 год спустя)

Механизм системы связан с коэффициентом сцепления грунта обратной засыпки и геосинтетического материала. Превышение предельных значений сдвиговой прочности грунта приводит к возникновению критической поверхности скольжения в активной зоне конструкции. В этой зоне трение и расклинцовка активируют восприятие нагрузки армирующими элементами. Нагрузки передаются в устойчивую пассивную зону конструкции. Т.е. при достаточной степени взаимодействия грунта и геосинтетика недостаток прочностных показателей грунта компенсируется за счет прочности геоматериала на растяжение.

Такие подпорные стенки применяют при возведении звукозащитных барьеров, автодорожных и железнодорожных насыпей, устоев мостов. Армирование с помощью геосинтетиков — это самый экономически выгодный метод. Он применяется все чаще и уже считаются стандартными техническими решениями. Их главные преимущества:

• общее снижение затрат
• снижение материалоемкости конструкции
• сокращение трудоемкости работ
• уменьшение сроков монтажа конструкции

Необходимые материалы для возведения подпорных стеновых конструкций: армированную георешетку ГЕОКОРД® и нетканый геотекстиль ГЕОНИТ-Н® Вы можете купить в компании ПРЕСТОРУСЬ. Являясь крупнейшим производителем и поставщиком геосинтетических материалов, мы предлагаем нашим клиентам только высококачественную продукцию, соответствующую всем международным стандартам. Благодаря этому Вы сможете реализовать любые, даже самые сложные и амбициозные проекты.

Подпорные стенки из георешетки — это ближайший аналог габионных стенок. Они могут быть гравитационными, могут быть с армированным грунтом. Стенки с георешеткой самые дешевые и отлично подходят для ландшафтного дизайна.

Применение ГЕОСТЕП® и ГЕОКОРД® при обустройстве сельскохозяйственной площадки во Вьетнаме

Мы применяли армированную георешетку ГЕОКОРД® при строительстве сельскохозяйственного комплекса во Вьетнаме в 2017-2018 годах. Ее использовалиприменяли при возведении подпорной стенки высотой 4 м и протяженностью 250 м. Материалом-наполнителем секций георешетки был грунт. ПРЕСТОРУСЬ благодаря инженерному решению с применением ГЕОКОРД® добилась следующих результатов:

1. снизились общие затраты, что позволило существенно сэкономить на строительстве;
2. снизилась материалоемкость конструкции;
3. сократилась трудоемкость работ;
4. уменьшился срок монтажа конструкции.

Типы подпорных стен, материалы, экономика и применение

🕑 Время чтения: 1 минута

Содержание:

• Что такое подпорная стена?
• Типы подпорных стен
• 1. Подпорная стена гравитации
• 2. Подпорная стена кроватки
• 3. Подпорные стены Габиона
• 4. Консольная подпорная стена
• 5. Строительница / бочонка. Подпорная стена
• 7. Свайная подпорная стена
• 8. Механически стабилизированный грунт (MSE) Подпорная стена
• 9. Гибридные системы

Подпорная стенка представляет собой конструкцию, спроектированную и построенную таким образом, чтобы выдерживать боковое давление грунта или удерживать грунтовые материалы. Боковое давление также может быть вызвано засыпкой грунтом, давлением жидкости, песком и другими гранулированными материалами за конструкцией подпорной стенки. Существуют различные типы конструкций подпорных стен, которые используются для различных целей.

1. Гравитационная подпорная стена
2. Подпорная стенка кроватки
3. Подпорные стены из габионов
4. Консольная подпорная стенка
5. Контрфорс/подпорная стена с контрфорсом
6. Анкерная подпорная стенка
7. Свайная подпорная стенка
8. Механически стабилизированный грунт (MSE) Подпорная стена
9. Гибридные системы

• Гравитационная подпорная стена зависит только от собственного веса, чтобы противостоять боковому давлению грунта.
• Обычно гравитационная подпорная стена массивна, потому что она требует значительной гравитационной нагрузки для противодействия давлению грунта.
• При проектировании этого типа конструкции подпорной стенки необходимо учитывать силы скольжения, опрокидывания и опоры.
• Может быть построен из различных материалов, таких как бетон, камень и кирпичная кладка.
• Экономичен для высоты до 3м.
• Подпорная стенка каркаса, габионы и подпорная стенка бункера также относятся к типу гравитационных подпорных стен

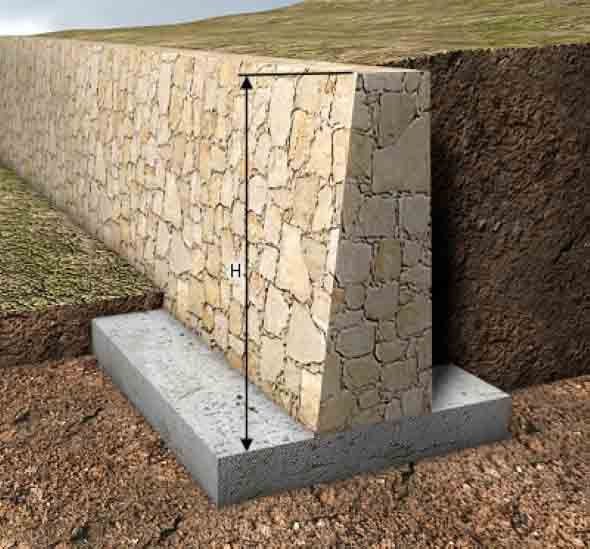

Рис. 1: Гравитационная подпорная стена

Рис. 2: Материалы, используемые для строительства гравитационной подпорной стены

Рис. 3: Давление, действующее на гравитационную подпорную стенку

• форма гравитационной стены.
• Состоят из соединенных друг с другом отдельных коробок из дерева или сборного железобетона.
• Затем ящики заполняются щебнем или другим крупнозернистым сыпучим материалом для создания свободной дренажной структуры.
• Основные типы подпорных стен кроватки включают сборные железобетонные и деревянные подпорные стены.
• Подходит для поддержки площадок для выращивания растений, но не рекомендуется для поддержки склонов или конструкций.

Рис. 4: Подпорная стенка каркаса

Рис. 5: Подпорная стенка каркаса из дерева

• Габионные подпорные стены Стены представляют собой многоячеистые прямоугольные короба из проволочной сетки, заполненные камнями или другими подходящими материалами.
• Применяется для строительства противоэрозионных сооружений.
• Также используется для стабилизации крутых склонов.

Рис. 6: Габионная подпорная стена

• Консольная подпорная стена, состоящая из стойки и плиты основания
• Изготавливается из железобетона, сборного железобетона или предварительно напряженного бетона.
• Консольная подпорная стена является наиболее распространенным типом, используемым в качестве подпорной стены.
• Консольная подпорная стена либо строится на месте, либо изготавливается за ее пределами, т.е. сборная.
• Часть фундаментной плиты под материалом обратной засыпки называется пяткой, а другая часть называется носком.
• Консольная подпорная стенка экономична до высоты 10м.
• Требует меньшего количества бетона по сравнению с самотечной стеной, но ее проектирование и строительство должны быть выполнены тщательно.
• Подобно гравитационной стене, при ее проектировании необходимо учитывать скольжение, опрокидывание и опорное давление.

Рис. 7: Консольная подпорная стена

Рис. 8: Сборная подпорная стена

Рис. 9: Различное давление на консольную подпорную стену

Рис. 10: Различная конфигурация консольной подпорной стены

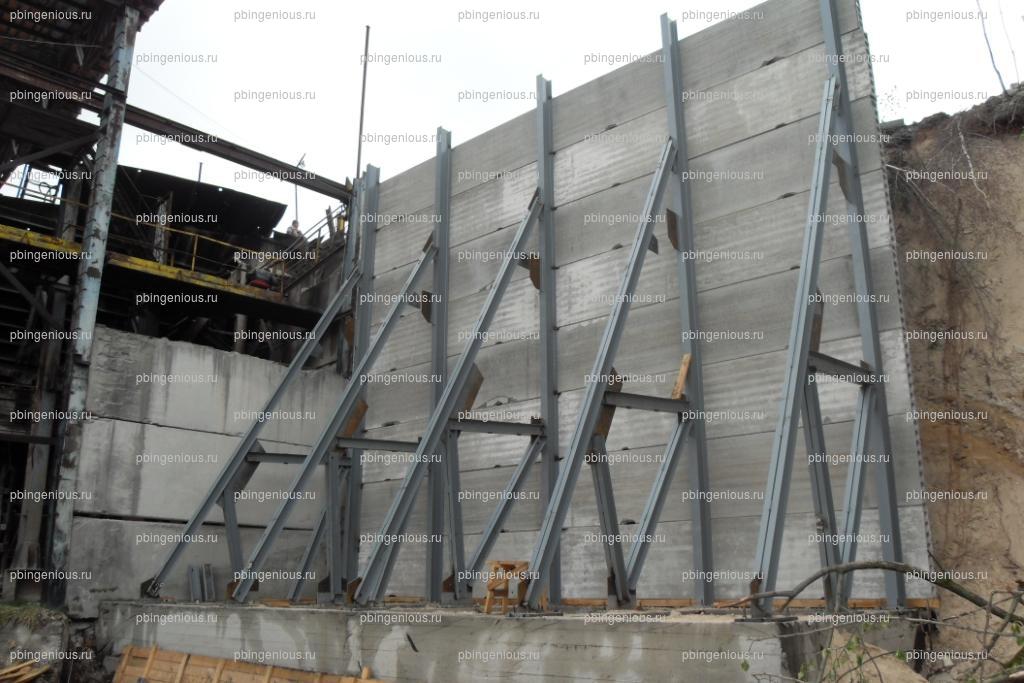

• Представляет собой консольную подпорную стену, усиленную контрфорсами, монолитными с тыльной стороной плиты стены и фундаментной плиты.
• Расстояние между контрфорсами равно или немного больше половины высоты контрфорта.
• Высота стены контрфорса 8-12м.

Рис. 11: Контрфорс или подпорная стена

6. Анкерная подпорная стена

• Этот тип подпорной стены используется, когда пространство ограничено или требуется тонкая подпорная стена.
• Анкерная подпорная стенка подходит для рыхлого грунта поверх камней.
• С помощью этого типа системы конструкции подпорной стены можно построить достаточно высокую подпорную стену.
Глубокие кабельные стержни или провода
• вбиваются глубоко в землю сбоку, затем их концы заливаются бетоном для обеспечения анкеровки.
• Анкеры (подхваты) противостоят опрокидывающему и скользящему давлению.

Рис. 12: Анкерная подпорная стена

Рис. 13: Различные конфигурации анкерной подпорной стены

• Свайная подпорная стена сооружается путем забивания железобетонных свай, расположенных рядом друг с другом, как показано на рис. Рис.
• Сваи вбиваются на глубину, достаточную для противодействия силе, которая пытается вытолкнуть стену.
• Применяется как на временных, так и на постоянных работах.
• Свайные стены представляют собой подпорные элементы высокой жесткости, способные выдерживать боковое давление на большой глубине выемки грунта практически без нарушения окружающих конструкций или свойств.
• Шпунтовые стены возводятся из стальных листов в откос или котлованы на требуемую глубину, но не выдерживают очень высокого давления
• Шпунтовая подпорная стенка экономичная до высоты 6 м

Рис. 14: Подпорная стена на сваях

Рис. 15: Временная подпорная стена на сваях

Рис. 16: Подпорная стена из шпунтовых свай

Типы подпорных стен MSE включают панели, бетонные блоки и временные земляные подпорные стены.

Рис. 17: Подпорная стена из механически стабилизированного грунта

Подпорные стены, в которых для устойчивости используется как масса, так и армирование, называются гибридными или составными системами подпорных стен.

Рис. 18: Гибридная система подпорных стенок

Улучшения в подпорных стенах — Гражданский вал

Подпорные средства для удерживания масс или рыхлого грунта в тех случаях, когда условия не позволяют этим массам принять их естественную форму.

Подпорные стены, как следует из названия, представляют собой структуру, которая удерживает или удерживает почву, грязь и землю позади себя.

Существует множество типов конструкций подпорных стен, которые можно использовать для создания устойчивого склона, озеленения местности, предотвращения смещения грунта вниз по склону. Некоторые из них легко построить, другие имеют более короткий срок службы, но все они могут удерживать почву.

Материалы для подпорных стен

Подпорные стены могут быть изготовлены из различных строительных материалов, и это зависит от конкретного человека. Ниже приведен список нескольких распространенных материалов, используемых при строительстве подпорных стен:

• Деревянные листы
• Стальной и блокирующий пластиковый слой
• Железобетон
• Сборные железобетонные элементы (стенки кроватки)
• Грунтово-цементные сваи близко расположенные
• Ящики сетчатые (стенки из габионов)
• Анкеры в грунт или горную породу (анкерные стены).

Рекомендации по дизайну

Некоторые моменты, которые необходимо учитывать при планировании установки подпорной стенки:

• Для стен высотой более 4 футов рекомендуется использовать георешетчатую ткань
• Используйте фильтровальную ткань на влажной/сухой почве, затем покройте заполнителями
• Обеспечьте хороший дренаж с помощью фильтровальной ткани, дренажного трубопровода, обратной засыпки, дренажного трубопровода, фильтровальной ткани или дренажных отверстий.
• Компактные материалы между каждым слоем укладки
• Для устойчивости немного наклоните стены в сторону засыпки.

Установка подпорных стенок

Ниже перечислены основные 8 шагов, которые выполняются при установке подпорной стены:

1. Инструменты и оборудование
2. План и расположение подпорной стенки
3. Раскопки
4. Базовый материал
5. Компактный
6. Укладка первого ряда
7. Обратная засыпка
8. RetaingWall Caping

Улучшения в области подпорных стен

Сборная подпорная стена MSE

Подпорные стены MSE представляют собой гравитационные конструкции, рассчитанные на то, чтобы выдерживать определенные требования по нагрузке. Основные компоненты подпорной стены MSE состоят из вращающихся слоев зернистой засыпки и металлических полос, армирующих грунт, к которым крепится облицовка из модульного сборного железобетона.

Его прочность и стабильность обусловлены фрикционным взаимодействием между гранулированной засыпкой, что, в свою очередь, создает постоянную и предсказуемую связь между армированием, в результате чего получается уникальная композитная структура. другие варианты этой системы включают подпорную стенку с проволочным покрытием Terratrel MSE, сборную подпорную стенку MSE с барьером движения.

Преимущества

• Значительные преимущества как по времени строительства, так и по количеству материалов
• Большая гибкость, позволяющая создавать непосредственно на сжимаемых грунтах
• Высокая несущая способность, как статические, так и динамические нагрузки
• Простота установки, поскольку строительство было выполнено с использованием готовых компонентов, является быстрой и предсказуемой
• Системы Mesa были выбраны из-за их надежной прочности соединения, позволяющей выдерживать сложные условия эксплуатации

Сборная арка TechSpan

TechSpan может представлять собой современную трехшарнирную сборную железобетонную арочную систему, состоящую из полуарочных блоков, которые сходятся на вершине и поддерживаются краем, размер которого соответствует конкретным условиям площадки.

Инновация этой технологии заключается в настройке и оптимизации системы в соответствии с особыми требованиями по нагрузке каждого конкретного проекта.

Преимущества

• Прочный сборный железобетон обеспечивает увеличенный срок службы при минимальном обслуживании
• Монтаж простой, быстрый и предсказуемый без нарушения транспортного потока
• Усовершенствованные процедуры проектирования и уникальные производственные возможности обеспечивают наиболее эффективное использование бетона и стали
• Настройка и оптимизация конструкции для конкретных условий нагрузки и геометрии проекта

Сборный контрфорс TechWall Подпорная стенка

TechWall может представлять собой сборную стеновую систему, в которой облицовочная панель во всю высоту и контрфорс объединены в единое целое. Сборные подпорные стены TechWall используются там, где условия площадки включают использование линейных армирующих полос, например, строительство в условиях выемки и расширение проезжей части.

Преимущества

• Techwall имеет значительные преимущества перед монолитным, как по времени строительства, так и по количеству материалов.
• Простая, быстрая и предсказуемая конструкция

Шумозащитная стена/барьер безопасности

Стена также может представлять собой сборную постоянную или временную барьерную систему, состоящую из сборных модульных панелей и стальных соединительных кабелей, которые можно использовать практически для решения любых проблем с шумом или безопасностью. Эти инженерные стеновые системы включают в себя как отдельно стоящие бетонные барьеры, так и стоечно-панельные конструкции. Эта система представляет собой экономичное, практичное и эстетически привлекательное барьерное решение для транспортных, коммунальных, промышленных и коммерческих применений.

Преимущества

• Минимальная подготовка места
• Простая, быстрая и предсказуемая конструкция
• Необслуживаемые и многоразовые
• Высокая устойчивость к ветровым нагрузкам и опрокидыванию

Подпорная стенка из сборного железобетона с натяжением

Подпорная стенка с натяжением представляет собой сборную систему подпорной стены, состоящую из встроенной полой коробки, прикрепленной к задней стороне стандартных бетонных облицовочных панелей MSE, уложенных на непрерывное монолитное железобетонное основание. . Натяжение также можно использовать в областях, где сложно установить линейные укрепления грунта, например, в случае сильного ограничения полосы отвода, строительства в условиях выемки породы, серьезных конфликтов с инженерными сетями и расширения проезжей части.

Преимущества

• Значительные преимущества с точки зрения экономии времени строительства и количества материалов
• Простая, быстрая и предсказуемая конструкция
• Прочный сборный железобетон обеспечивает увеличенный срок службы при минимальном обслуживании.



Модульный блок

В модульных или сегментных блоках в подпорных стенах используются взаимосвязанные бетонные элементы, которые связаны с землей для эффективного сопротивления нагрузкам. Присущая гибкость дизайна позволяет учесть любые ограничения, размеры проекта и эстетические предпочтения. Эти готовые модульные системы представляют собой красивую, экономичную и прочную альтернативу каменным или бетонным подпорным стенам.
