Технология монтажа винтовых свай — устройство, смета, расценка

Монтаж винтовых свай состоит из нескольких этапов. На каждом из них должны строго соблюдаться технологии, в противном случае пострадает надежность всей конструкции. Сделаем короткий обзор и расскажем о каждом этапе.

1. Подготовка и проектирование

До того как осуществлять монтаж фундамента на винтовых сваях, нужно ответить на некоторые вопросы:

  • Можно ли применять винтовые сваи на данном участке? Есть ли здесь скальные породы, которые могут затруднить установку?
  • Какого диаметра должны быть сваи?
  • Как глубоко нужно ввинчивать сваи в грунт (минимальная глубина – 1,5 м)?
  • В каких местах устанавливать сваи?

Наши профессионалы оценивают ситуацию и принимают решение на стадии проектирования и составления сметы. После этого можно приступать к работам на участке.

2. Разметка

Предварительно нужно отметить места, в которых будут устанавливаться сваи. Нужно точно знать, сколько их потребуется. Технология установки винтовых свай допускает минимальное расстояние между соседними 2,9 м. Оптимальное же расстояние определяется видом строения и характером почвы.

Обычно фундамент на винтовых сваях по технологии начинают монтировать с углов строения. Затем между ними для удобства и точности можно натянуть шпагат.

3. Устанавливаем винтовые сваи: технология монтажа

В месте установки выкапывают лунку глубиной 20 – 25 см. Иногда, если свая начинает рыхлить грунт и не завинчивается, приходится рыть лунки глубиной до 50 см. Технология ввинчивания винтовых свай предусматривает два способа: ручной и при помощи специального оборудования:

У нас есть необходимое оборудование, при помощи которого работа выполняется быстро и точно. Сваи устанавливаются строго на одном уровне.

Посмотрите на технологию монтажа винтовых свай на видео:

  • При ручном способе конец сваи с винтом устанавливают лунку.
    В ее верхней части фиксируют рычаг в виде лома или железной арматуры. Два человека, держась за рычаг, двигаются по кругу и завинчивают сваю. Третий должен контролировать, насколько ровно она входит в грунт (максимально допустимое отклонение от вертикальной оси – 1 — 2⁰).

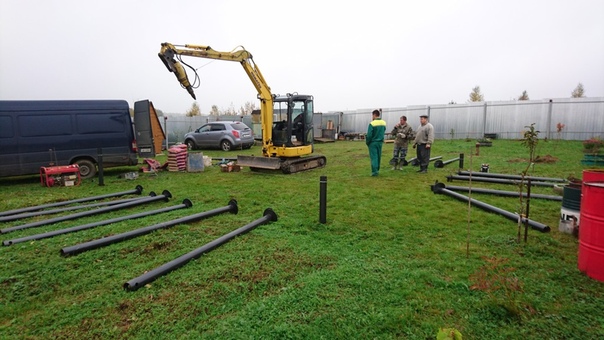

  • При помощи специальной техники. Это значительно ускоряет и облегчает работу, так как отпадает необходимость использовать мускульную силу, на сваю прилагается нагрузка в вертикальном направлении. Используется трактор или миниэкскаватор, на котором установлен сваекрут.

Обратите внимание: технология установки винтовых свай на видео показывает, что один человек выполняет работу, в то время как второй контролирует этот процесс визуально. Очень важно, чтобы свая вошла в грунт ровно: от этого зависит прочность всей конструкции. Там, где особенности грунта дают такую возможность, можно использовать строительный уровень.

4. Бетонирование

Технология устройства винтовых свайных фундаментов предполагает бетонирование каждой сваи. Это помогает укрепить их в грунте. При установке временных сооружений бетонировать сваи не обязательно: в будущем их можно будет выкрутить и использовать повторно.

5. Соединение свай

Для повышения прочности фундамента ввинченные в землю сваи скрепляют между собой. В качестве скрепляющего элемента технология строительства фундамента на сваях допускает использование швелера, бруса, монолитных железобетонных плит, железобетонного ростверка.

Изготовление и устройство винтовых свай от «Радосваи»

Компания «РадоСваи» использует современные технологии производства подобных свай, и поэтому предлагает продукцию высокого уровня качества:

  • Мы производим сваи из высококачественных марок стали.
  • У нас можно приобрести винтовые сваи разного диаметра для различных видов конструкций. Они способны выдерживать большие нагрузки не один десяток лет.
  • Оптимальный диаметр опоры позволяет надежно устанавливать на ней сооружение.
  • Особое внимание уделено качеству винтовой части сваи, ведь именно она фиксирует конструкцию в грунте.
  • Качественное наружное покрытие обеспечивает надежную защиту от коррозии.

Выбирая «РадоСваи» — вы выбираете качество, надежность, уверенность и выгодную стоимость винтовых свай.

Монтаж и установка винтовых свай своими руками — Блог Бауфундамент

Время чтения: 3 минуты

Крепкий фундамент – залог долговечности и надежности постройки. От монтажа качественного фундамента зависит общий успех строительства, как и в любом деле от хорошей базы зависит положительный исход всего мероприятия.
Фундамент должен быть прочным, выполненным из качественных сертифицированных материалов, прошедших проверку ГОСТ. Также фундамент должен быть морозоустойчивым и подходить даже для проблемного грунта. Учитывая все эти факторы, именно винтовые сваи на проверку оказываются таким универсальным и надежным видом фундамента.


Почему винтовые сваи BAU?

Винтовые сваи марки BAU уникальны тем, что изготовлены на основе передовых европейских технологий, но с учетом российских реалий, климата и грунта. Это делает винтовые сваи BAU действительно оптимальным видом фундамента для любой постройки в любом регионе России.


Преимущества установки свайно-винтового фундамента:

  • простота монтажа;
  • доступная цена;
  • технологичность и универсальность;
  • экономия пространства на участке.

Технология установки винтовых свай для фундамента

Первый этап:
Производится расчет свай. Необходимы четкие характеристики постройки, а также пробный монтаж сваи на участке, чтобы рассчитать количество свай, тип свай для монтажа, их длину и диаметр.

Второй этап:
Производится установка свай. Сваи монтируются согласно утвержденному проекту. Под каждую сваю делается углубление в 15-20 см, затем в него вкручивается свая. Сваи могут устанавливаться ручным механизмом, либо электроинструментом, либо спецтехникой – все зависит от типа постройки и выбранных винтовых свай. Свая должна вертикально закручиваться, отклонение от нормы градусов может быть крайне минимальным.


Третий этап:
Опционально, свая наполняется пескоцементной смесью для большей прочности

Четвертый этап:
Опционально, производится обвязка винтовых свай брусом или металлическим швеллером.
Пятый этап:
Некоторые сваи необходимо покрыть антикоррозийной эмалью. В данном пункте важно подчеркнуть, что винтовые сваи BAU снаружи и внутри покрыты цинковым антикоррозийным покрытием, и служат в среднем до 100 лет.

Наша компания работает индивидуально с каждым клиентом, подбирая винтовые сваи и способ монтажа исходя из потребностей и возможностей заказчика.

🔨 инструкция по монтажу, необходимый инструмент, агрегаты и приспособления

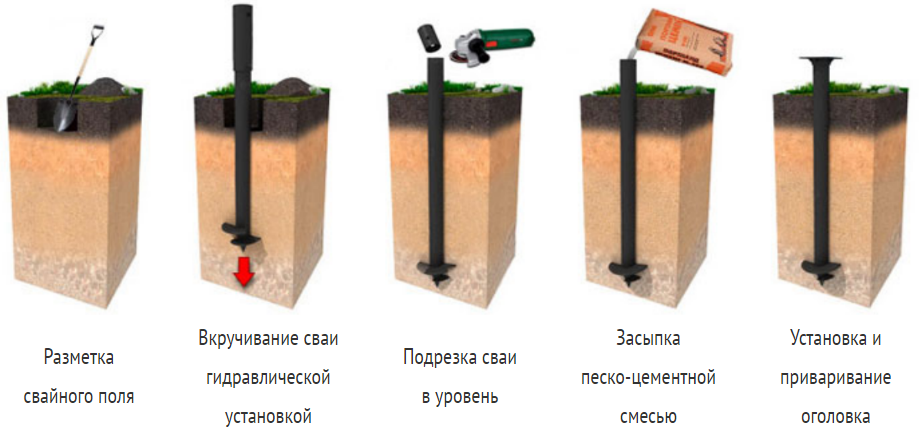

Общее описание поседовательности установки винтовых свай. Ваши действия после того как свая погружена будут такими…

  • Разметка участка в соответствии с проектом.
  • Погружение угловых свай.
  • Погружение остальных свай.
  • Подрезка по уровню.

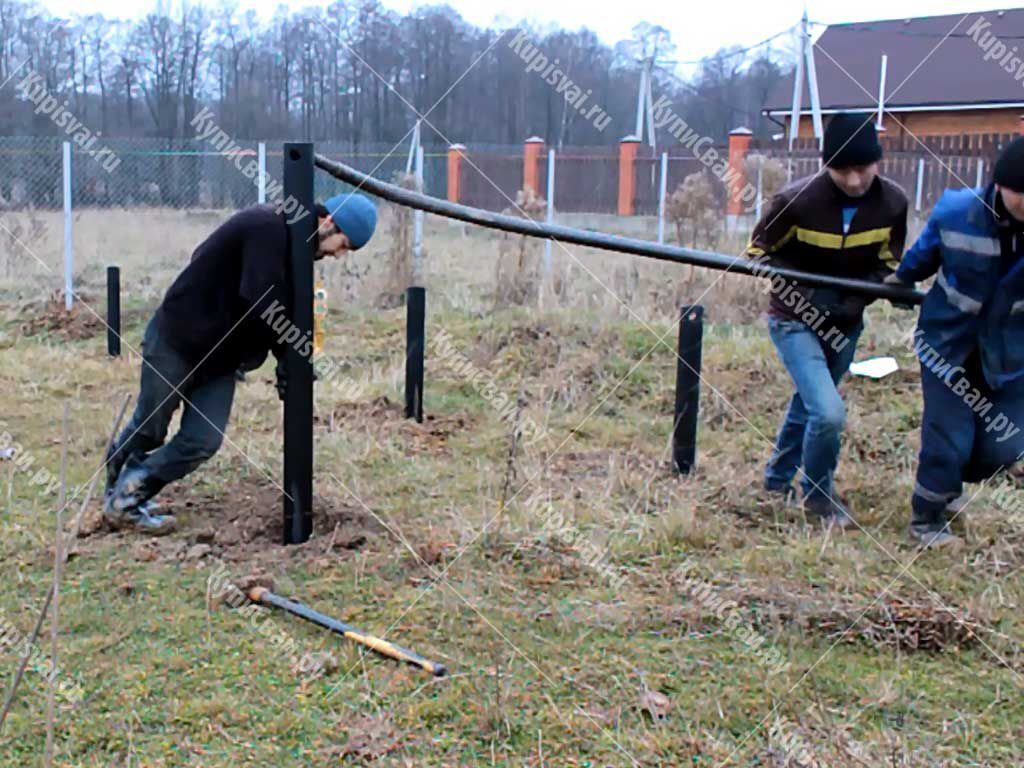

Установка винтовых свай вручную — процесс трудоемкий, и потребует от 3 до 5 рабочих.

ИНСТРУМЕНТ ДЛЯ УСТРОЙСТВА ВИНТОВЫХ СВАЙ

  • При ручном методе погружения используется лом, на который с обеих сторон надевают две полые трубы. Полученную конструкцию применяют как рычаг.

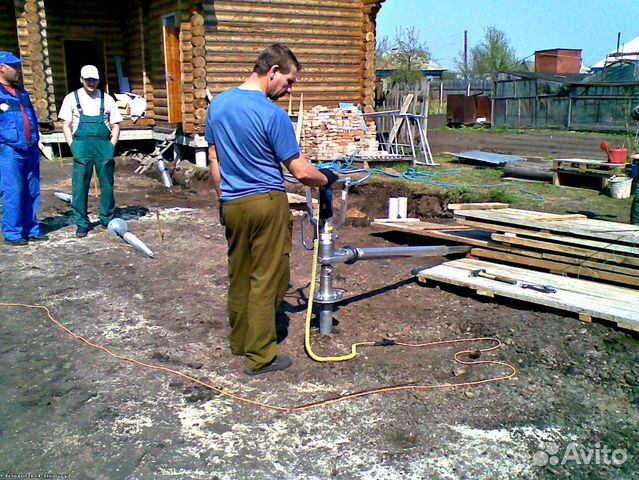

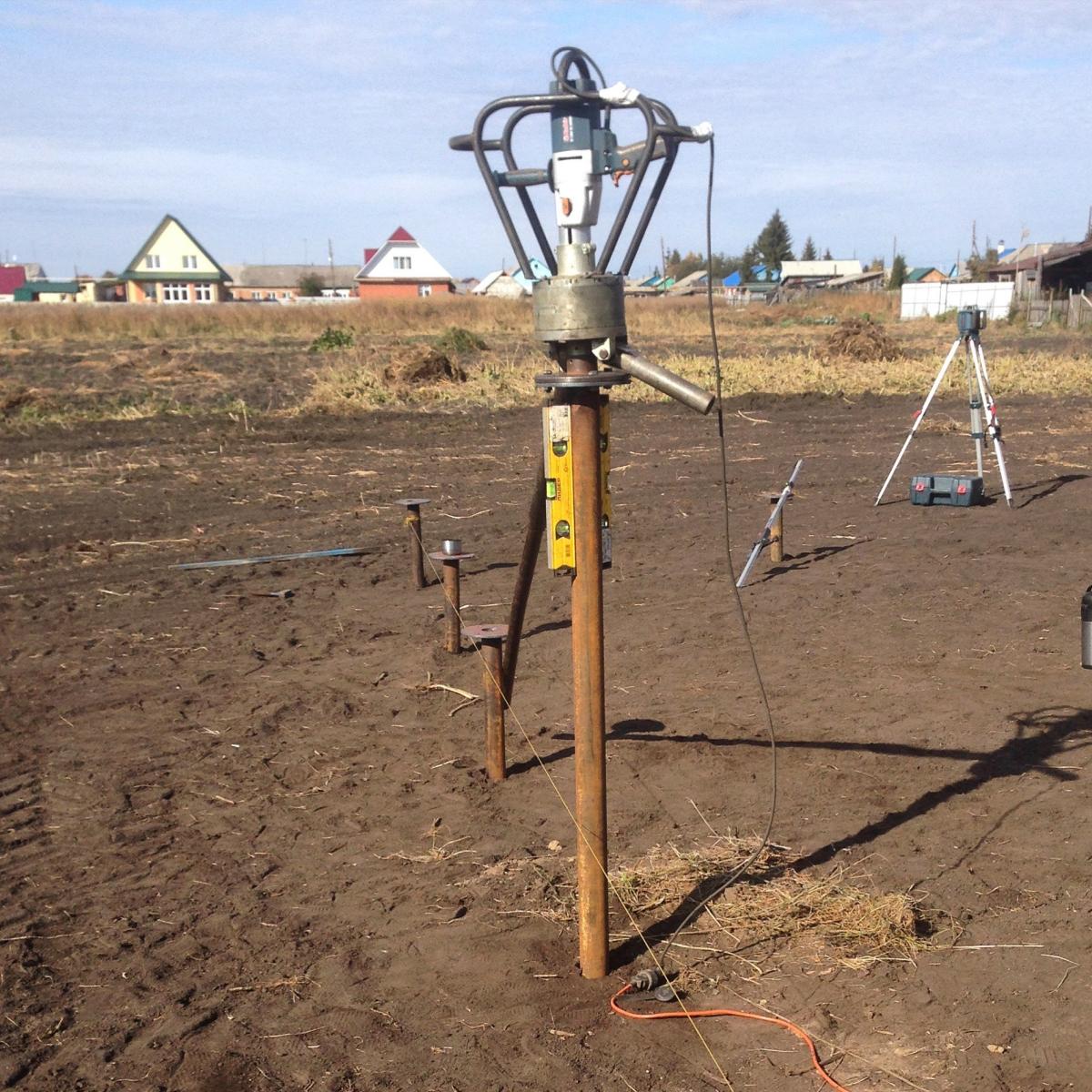

  • При машинном методе завинчивание производится с помощью оборудования УПВС с гидравлическим приводом, электрокабестаном. Рабочий элемент удерживает сваю вертикально и передает на нее энергию вращения.

КАКОЙ ИНСТРУМЕНТ ПОТРЕБУЕТСЯ ДЛЯ РУЧНОГО МЕТОДА

Важно! проверьте все по списку, что бы потом ничего не докупать и не искать

ПРИСПОСОБЛЕНИЕ ДЛЯ УСТАНОВКИ ВИНТОВЫХ СВАЙ

  • сваи (в нужном кол-ве)
  • оголовки свай
  • лом (сечением не менее 30 мм)
  • 2 трубы большого диаметра с пазами или отверстиями (для фиксации на сваи болтами) и проушинами для рычагов

ДОПОЛНИТЕЛЬНЫЙ ИНСТРУМЕНТ

  • уровень (отвес)
  • лопата
  • болгарка

ИНСТРУКЦИЯ ПО МОНТАЖУ ВИНТОВЫХ СВАЙ

Перед началом работ у вас должен быть:

  • проект свайного поля
  • уверенность в том что в грунте нет твердой породы и коммуникаций

1.

ВЫСТАВЛЕНИЕ СВАИ И НАЧАЛО ВВИНЧИВАНИЯ

В размеченных точках сделайте неглубокие (до 20 см) ямки, чтобы можно было ставить в них наконечники свай. При помощи выбранного вами приспособления и рычагов начинайте ввинчивать сваю, постоянно контролируя ее вертикальное положение. Один следит за сваей, а двое начинают ее вращать.

2. ОТКЛОНЕНИЕ СВАИ И РЕШЕНИЕ ПРОБЛЕМЫ

Если свая сразу «не пошла», можно слегка углубить ямку (не глубже 50 см) и установив сваю повторно нагрузить ее сверху. Обычно для этого кто-то из помощников повисает сверху на свае, нагружая ее собственным весом, и этого оказывается достаточно. Если что, можно двум человекам повиснуть на рычагах.

Вертикальное положение сваи удерживают в самом начале, потому что позже исправить ее положение будет уже невозможно — тогда сваю придется переустанавливать.

3. СКОРОСТЬ ВВИНЧИВАНИЯ

За один оборот свая погружается примерно на 20 см. Если этого не происходит, значит свая не ввинчивается нормально, и процедуру нужно повторить, немного сдвинув сваю в сторону, вдоль размеченной линии. То же самое приходится делать, если при погружении свая не вошла на нужную глубину, встретив твердое препятствие.

4. ГЛУБИНА ПОГРУЖЕНИЯ СВАИ

Каждая свая должна достичь проектной глубины (до твёрдого грунта), но не менее, чем 1,5 метра. О вхождении в плотный грунт может свидетельствовать деформация металла сваи в местах ее стыковки с ломом или болтами.



5. ВЫРАВНИВАНИЕ

На сваях отметьте горизонтальный уровень на нужной высоте (обычно 50–60 см, если участок ровный) и лишние части срежьте болгаркой. Горизонт лучше всего отмечать оптическим нивелиром. Ни в коем случае не выкручивайте сваи, подгоняя их под уровень!



6. МОНТАЖ ОГОЛОВКОВ СВАЙ

Приварите к сваям оголовки для обвязки брусом. Если намечается строение из другого материала, оголовки можно не приваривать, а сделать обвязку швеллером.





ВИДЕО ИНСТРУКЦИЯ


ЧЕМ ЗАСЫПАТЬ ЯМКИ У ВИНТОВЫХ СВАЙ

  • песок
  • гравий
  • щебень
  • грунт
  • При необходимости яму с расположенной в ней сваей бетонируют.

Наши услуги

Наша компания «Богатырь» базируется исключительно на услугахзабивка свай, лидерное бурение, забивка шпунта, а так же статических и динамических испытаниях свай. В нашем распоряжении собственный автопарк бурильно-сваебойной техники и мы готовы поставлять сваи на объект с дальнейшим их погружением на строительной площадке. Цены на забивку свай представлены на странице: цены на забивку свай. Для заказа работ по забивке железобетонных свай, оставьте заявочку.

Технология монтажа и устройство винтовых свай

В арсенале нашей компании имеется собственная технология монтажа винтовых свай, которая обеспечивает быстрый, а главное надежный монтаж и позволяет нам дать гарантию на свою работу до 16 лет.

Оптимальная технология установки винтовых свай

В большинстве случаев при монтаже винтовые сваи закручиваются вручную, поскольку закручиванию с использованием крупногабаритной техники препятствуют естественные преграды на участках наших клиентов: заборы, сараи, деревья, кустарник и любимые грядки.

Наша технология устройства винтовых фундаментов подразумевает минимум разрушений и беспокойства для клиентов.

Как происходит закручивание винтовых свай (устройство фундамента на винтовых сваях)

Согласно технологии, винтовые сваи устанавливаются в несколько этапов.

1. Проводится пробное бурение грунта под свайный фундамент. Эта процедура позволяет определить, на какой глубине пролегает стабильный, не подверженный сезонному пучению грунт, в который и производится в последующем закручивание свай.

2. Никакое устройство для завинчивания винтовых свай не требуется. При достаточном опыте и квалификации строителей оптимальным решением является ручное закручивание. Конец сваи с винтом-лопастью устанавливают в заранее подготовленную лунку на месте бурения. К верхней части сваи подсоединяют специальный рычаг.

3. Далее двое наших крепких парней производят завинчивание винтовой сваи, в то время, как третий специалист осуществляет визуальный контроль. Технология установки винтовых свай подразумевает минимальное отклонение сваи от вертикального положения — не более 1-2 градусов.

4. После того, как все сваи намертво «встанут» на определенной глубине, находящейся ниже зоны промерзания почв (это 150-190 см), происходит бетонирование внутренней полости каждой сваи. Бетонирование предотвращает коррозию, повышает срок службы и позволяет лучше закрепить сваи в грунте.

5. Для увеличения несущей способности винтового фундамента, сваи соединяют между собой ростверком.

6. Важный этап, который отличает нашу технологию установки винтовых свай, заключается в последующей дополнительной антикоррозийной обработке выступающих из грунта участков свай специальными составами.

Подробно технология монтажа винтовых свай представлена на видео ниже

Бурение винтовых свай под фундамент

Хотелось бы отметить, что монтаж свайно-винтового фундамента — это лишь завершающий этап точного инженерного расчета. Купить винтовые сваи у производителя по своему усмотрению, а затем заказать бурение свай — принципиально неверный подход к делу.

Длина, диаметр ствола и лопасти винтовой сваи, общее количество свай зависят от конструктивных особенностей строения, ландшафта и состояния грунта на участке. Именно поэтому у нас цена на бурение винтовых свай указана уже вместе со стоимостью самой сваи и всем комплексом работ.

Желаете, чтобы при строительстве Вашего фундамента была строго соблюдена технология монтажа винтовых свай? Звоните: 8 (909) 976-38-12, 8 (495) 720-25-68.

Технология монтажа винтовых свай, фундамента на винтовых сваях -Фундамент на винтовых сваях -Статьи

Монтаж фундамента на винтовых сваях

Винтовой фундамент от компании Завод металлоконструкций «АтомСтройКом» — экономия самого важного, что у Вас есть – времени!

При этом, сокращение сроков монтажа фундамента никак не влияет на качество винтового фундамента: он в любом случае становится намного более выгодной альтернативой традиционным бетонным фундаментам.

Винтовой фундамент на сваях с литым наконечником подразумевает отсутствие необходимости в бетонных и буровых работах, земельных работах, что дает значительную экономию на устройстве фундамента.

Возведенный фундамент на винтовых сваях не требует усадки, на него можно сразу ставить дом. При этом, это самый экологичный вид фундамента, никакого вредного воздействия на окружающую среду. Время, при монтаже винтового фундамента, экономится за счет быстрого вкручивания сваи в грунт, а в случае с литыми винтовыми сваями, Вы сэкономите время и на отсутствии необходимости бетонирования сваи и приварки оголовка.

Монтаж фундамента на винтовых сваях длиной до 1,5 метра производится вручную, для монтажа более длинных винтовых свай, используется спецтехника.

Технология монтажа фундамента на винтовых сваях идеально подходит для:

  • монтажа рекламных щитов;
  • установки дорожных знаков и указателей;
  • монтажа шумопоглощающих щитов;
  • установки садовой и парковой мебели;
  • монтажа заборов;
  • установки террас;
  • монтажа фундаментов теплиц и ангаров;
  • прокладки трубопроводов;
  • установки контейнеров;
  • монтажа столбов освещения;
  • установки входных групп;
  • монтажа архитектурных памятников и малых строений;
  • строительства спортивных и детских площадок;
  • для строительства фундамента домов из каркаса, с небольшим количеством этажей, бревенчатых и брусовых домов, деревянных домов, кирпичных домов, домов из пеноблока и газоблока;
  • строительства фундамента малоэтажек из полистиролбетона;
  • строительства промышленных зданий и сооружений.

Винтовые сваи с литым наконечником от Завод металлоконструкции «АтомСтройКом» г.Челябинск дают еще одно преимущество: весь фундамент на винтовых сваях можно без ущерба выкрутить и заново смонтировать на другом месте.

Для установки традиционного фундамента (ленточного фундамента, монолитного фундамента, столбчатого фундамента) необходимо произвести земляные и бетонные работы, а также убедиться в том, что фундамент сможет выдержать требуемые нагрузки.

Фундамент на винтовых сваях с литым наконечником от компании Завод металлоконструкций «АтомСтройКом» поможет снизить ущерб, вызываемый строительными работами и шумами на окружающую среду.

Оборудование для монтажа винтовых свай позволяет быстро и надежно построить фундамент для любого сооружения, потратив при этом всего один день. Если при строительстве фундамента используются винтовые сваи с литым наконечником длиной до 1,5 метра, то их монтаж можно произвести вручную. Монтаж более длинных винтовых свай выполняют с использованием спецтехники.

Площадь соприкосновения винтового фундамента с грунтом в сравнении с классическим фундаментом из бетона крайне незначительна, именно из-за этого, свайный фундамент значительно меньше подвержен подвижкам, сезонным колебаниям грунта и перекосам. Винтовой фундамент не создает критического давления на мягкие и не устойчивые грунты.

Создание фундамента для Вашего дома включает в себя довольно существенную часть расходов по строительству дома. Так строительство классического ленточного фундамента может достигать 50% от общей стоимости строительных работ по возведению дома.

Если говорить о фундаменте на винтовых сваях с литым наконечником, то его строительство будет стоить в два-три раза меньше.

Завод металлоконструкций «АтомСтройКом» предложит Вам, помимо продажи винтовых свай с литым наконечником, еще и услуги по строительству фундамента для дома. Мы осуществляем монтаж винтовых свай в г.Челябинск, Озёрск, Екатеринбург и других городах Челябинской и Свердловской областей.

Наша компания предложит квалифицированный монтаж заборов на винтовых сваях, опор освещения, опор ЛЭП, опор рекламных щитов, вышек сотовой связи, опор трубопроводов, емкостей и т.д.

+7 (919)358-60-26
+7 (351)777-79-79, 215-10-16
e-mail:

08 августа 2014 г.

Технология монтажа железобетонных и винтовых свай

Технология монтажа свай
от компании ВекСвай:





Компания ВекСваи производит монтаж фундамента на железобетонных забивных сваях в Санкт-Петербурге и Ленинградской обрасти. Мы используем свои уникальные разработки и только новую технику.

Чтобы сделать монтаж фундамента на ЖБ сваях необходимо сперва сделать полную геодезию участка. Опытные геодезисты рассчитают длину свай с учетом грунтов и перепадов на участке. После получения геодезического исследования проектный отдел компании ВекСвай начинает составлять схему свайного поля согласно плана заказчика, определяет тип свай по несущей способности и расстояние между сваями.

Получив все данные бригада специалистов загружает необходимые железобетонные сваи и выезжает на монтаж фундамента на жб сваях. На месте бригадир делает разметку и все по нивелиру выравнивается. Подгоняется техника и начинается монтаж фундамента.

Монтаж фундамента на 15-20 железобетонных сваях занимает в среднем 1 день. На наши сваи уже на следующий день можно ставить дом!!!

Компания ВекСвай гарантирует качество и надежность своего фундамента на железобетонных сваях!

В нашей компании установка винтовых свай осуществляется только механическим способом, этот способ позволяет достичь идеальной точности. Используется различная техника от легкой (которую можно завозить в трудно проходимые места) до тяжелой, которая бывает необходима . Так же с помощью механического монтажа, винтовые сваи вкручиваются в слои земли независимо от физической силы человека и по этому не докрученных свай, отклонений по уровню быть не может. Стоимость монтажа механическим способом во всех компаниях существенно выше чем ручной. В компании ВекСвай стоимость монтажа механическим способом не увеличивается и осуществляется по тарифам ручного монтажа.



— возможность монтажа в плотную к строению



— строгое соблюдение геометрии бурения



— одинаковая стоимость с ручным монтажом



— недопустимый способ монтажа свай



Монтаж свайно-винтового фундамента своими руками: технология и советы

Но, к сожалению, не все строго соблюдают технологию монтажа винтовых свай, что порой приводит к плачевным последствиям и дальнейшему недоверию к этому виду фундамента, из-за чего его просто боятся использовать для своих частных строений.

Для того, чтобы свайно-винтовой фундамент, для Вас не стал неудачным экспериментом, далее я расскажу, как выбрать и правильно произвести монтаж винтовых свай. И если придерживаться технологии, то качественные сваи долгое время будут служить надежной опорой Вашего дома.

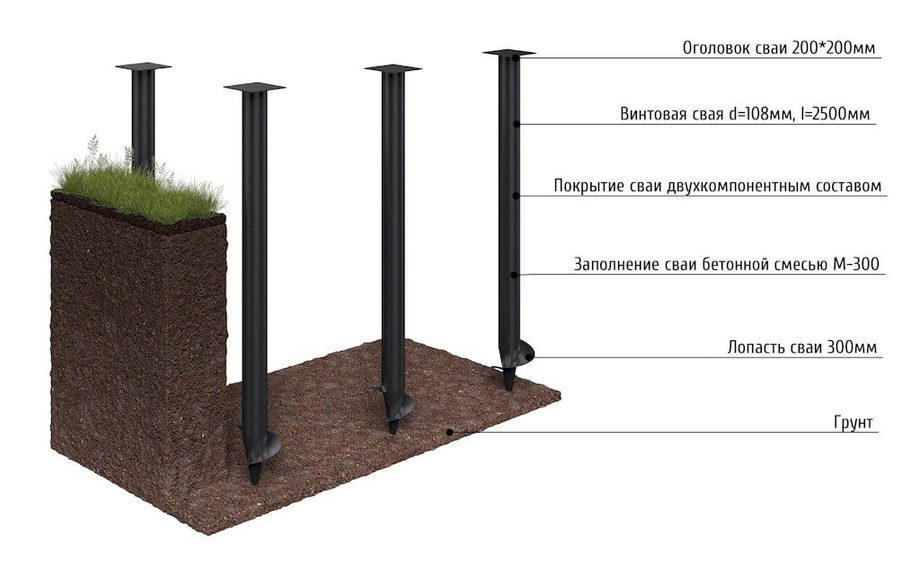

Если говорить коротко, то свайно-винтовой фундамент в целом представляет собой некоторое количество винтовых свай, вкрученных в грунт вручную или при помощи специальной техники. Поверх свай располагается, так называемый, ростверк, являющейся обвязкой всех, отдельно стоящих винтовых свай, в единую конструкцию.

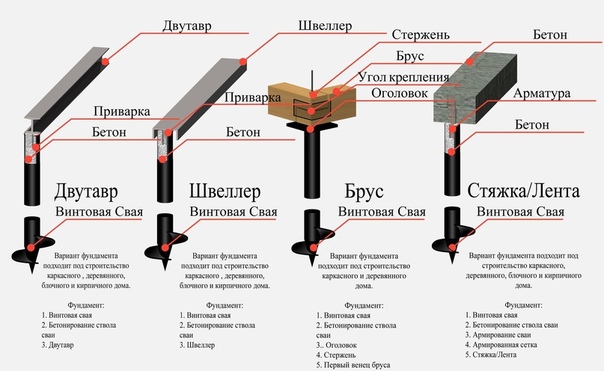

Ростверк свайно-винтвого фундамента, как правило, бывает деревянный или металлический.

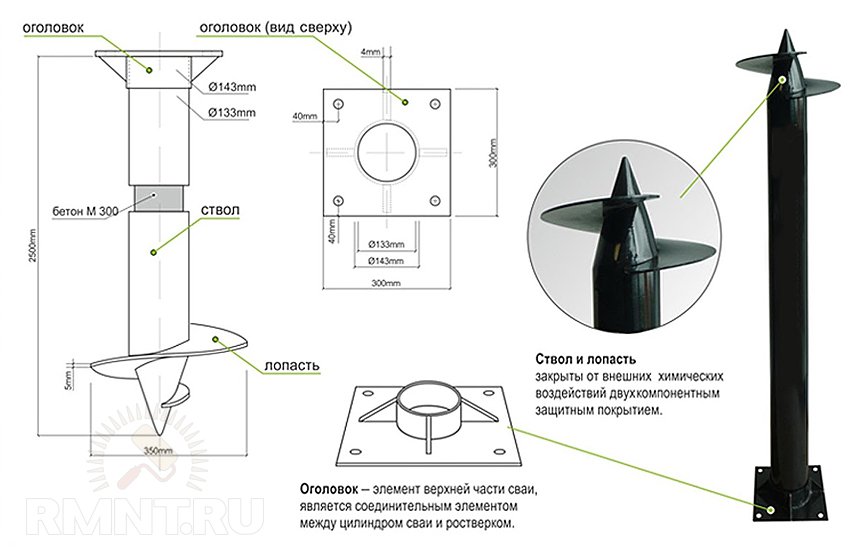

Если рассматривать одну отдельно взятую сваю, то она выполнена в виде металлической толстостенной трубы, как правило, толщиной металла от 0,4см до 1,2 см, на конце которой находится лопасть в виде большой резьбы, которая и способствует закручиванию сваи в грунт. Этот наконечник, в тоже время будет являться опорой сваи на грунт.

Для удобства монтажа, наиболее часто в продаже встречаются сваи длинной от 25 см до 2,5 м.

Ранее я писал о плюсах и минусах свайно-винтового фундамента для частного дома, либо других строений на Вашем участке, где подробно рассмотрены все достоинства и недостатки этого вида. Там же Вы сможете узнать о некоторых особенностях такого типа фундамента.

Остальные характеристики и нюансы свайно-винтового фундамента мы рассмотрим далее.

Область применения винтовых свай

В принципе, область применения свайно-винтового фундамента довольно таки широка, хотя Вы, наверное, уже много раз слышали, что такой фундамент подходит только для легких деревянных строений, из бруса, например, или каркасных.

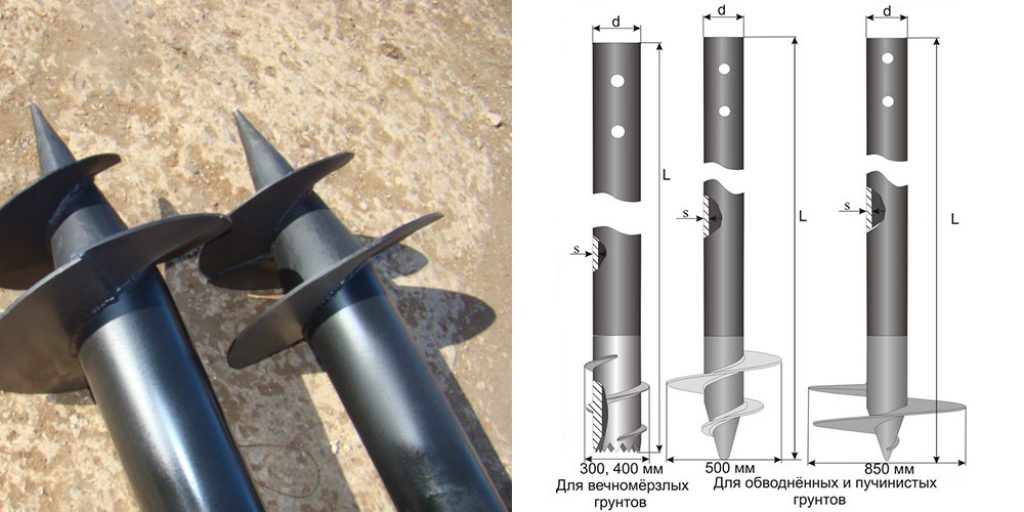

Но на сегодняшний день, производители изготавливают винтовые сваи практически под любые нужды, которые выдерживают колоссальные нагрузки и подходят для кирпичных или блочных домов.

Но стоит отметить, что чем больше свая, тем дороже она будет стоить, и монтаж таких свай придется выполнять используя спецтехнику. А в добавок к этому, при устройстве тяжелых домов, сваи необходимо усилить, дополнительно скрепив между собой, а это уже лишние затраты, которые могут свести на нет самое главное качество свайно-винтового фундамента – низкую стоимость.

Свайно-винтовые фундаменты также хорошо справляются со своей работой в болотистых местностях, где уровень грунтовых вод высок, а более твердые породы грунта расположены глубоко в земле. В этом случае другие фундаменты, либо будут очень дороги, либо просто не подойдут для надежной опоры частного дома. В таком грунте винтовые  сваи — своего рода спасение для тех, кому выбирать участок не приходится.

Перед тем, как устраивать любой тип фундамента под дом, необходимо произвести его точный расчет. В частности, для свайно-винтового фундамента необходимо ориентироваться на нагрузку, которую сможет выдержать одна свая в Вашем грунте, вес всего дома, а также глубину промерзания почвы.

Расчет предполагает определения количества необходимых свай, расстояние между ними, диаметр и тип, а также глубину, на которую необходимо их смонтировать. Все эти параметры берутся с запасом.

Честно говоря, точный расчет фундамента – сложный процесс, который самому, без опыта, произвести очень трудно. Но производители винтовых свай, как правило, для того чтобы Вы стали их клиентом, с радостью помогут рассчитать количество, тип и длину необходимых свай для Вашего дома, согласно проекту.

Не стоит забывать о том, что нагрузку, которую способна выдержать свая, полностью зависит от грунта, в котором будет лежать ее основание, и чем слабее грунт, тем меньше можно будет нагружать ее.

Разметка свайно-винтового фундамента

Еще одним не маловажным предварительным этапом является очистка участка и разметка фундамента под дом, кстати говоря, с этого начинается любое строительство.

Разметка фундамента – процесс не сложный, и не практически не зависит от типа фундамента, но требует аккуратности и внимательности. Как это делается, я уже описывал в одной из предыдущих статей, поэтому останавливаться на этом не будем.

После того, как участок очищен, а разметка выполнена правильно и точно, можно приступать непосредственно к самому монтажу.

Глубину заложения винтовых свай необходимо определить до их покупки и монтажа, потому что от этого напрямую зависит их длина.

Самое основное правило, при определении глубины заложения свайно-винтового фундамента – это то, что она обязательно должна быть ниже глубины промерзания грунта, для того, чтобы в зимний период пучения грунта ее не выталкивали.

Бывают случаи, когда недостаточно ориентироваться только лишь на глубину промерзания грунта в Вашей местности. Это касается болотистых, торфяных и подобных им грунтов, где более или менее твердый грунт расположен на большой глубине.

Если на Вашем участке именно такой грунт, то монтаж свайно-винтового фундамента производится не просто ниже глубины промерзания, а до, так называемого, хорошего грунта.

Если Вы не знаете какой грунт на Вашем строительном участке, то можно попробовать изучить его самостоятельно, выкопав предварительно яму, глубиной около 1,5 м.

Стоит отметить, что иногда случается так, что плотные слои грунта лежат на глубине большей чем максимальная длина сваи, т.е. более 2,5 м. В этом случае сваи необходимо наращивать. Иногда свайно-винтовой фундамент приходится монтировать на глубину более 5 метров.

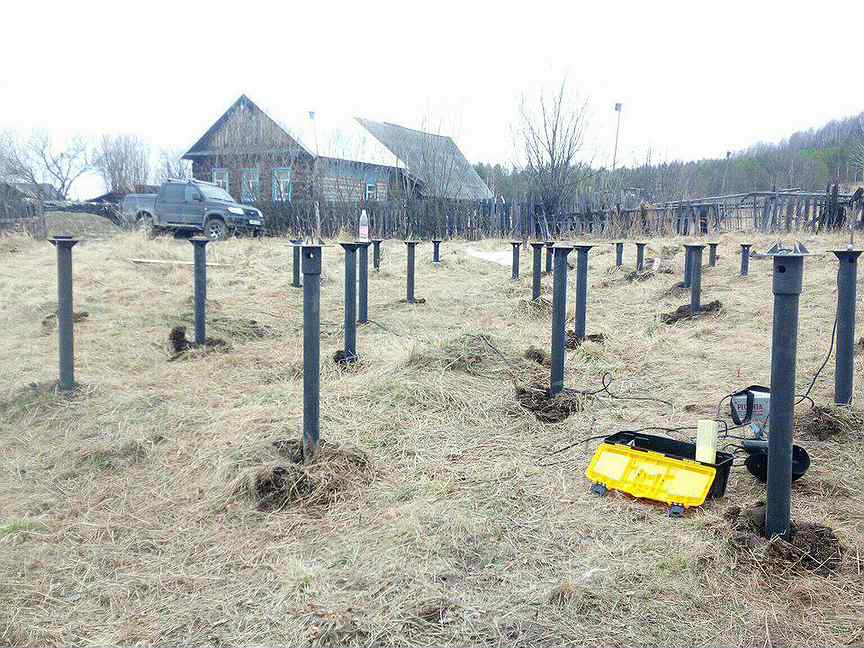

Монтаж свайно-винтового фундамента начинается с раскладки свай по всей длине фундамента. Это необходимо сделать, для того, чтобы в конце не получилось так, что у Вас останутся лишние сваи, а что еще хуже – их попросту не хватит. Сваи не обязательно раскладывать, можно просто наметить места.

Расстояние между сваями должно быть таким, чтобы их расчетное количество равномерно уместилось на всей длине фундамента, включая внутренние несущие стены. Для легких домов, как правило, оно составляет 1-2 метра.

Итак, места для свай размечены, приступаем к их монтажу.

Подготовка грунта для винтовых свай

Первым делом, для облегчения монтажа, необходимо в местах установки свай снять верхний слой с растительностью. Это можно сделать буром меньшего диаметра, чем диаметр лопасти сваи, таким образом, винтовая свая легче войдет в грунт. Если бур достать проблематично, то можно эту процедуру проделать с помощью обычной штыковой лопаты. Кстати, это можно проделать в процессе раскладки свай.

Порядок ручного монтажа свайно-винтового фундамента

Монтаж фундамента на винтовых сваях начинается с установки углов. Затем между ними натягиваем шнур, и уже более точно выставляются остальные сваи.

Перед тем, как вкручивать очередную сваю, в целях безопасности, шнур лучше снимать, потому что в процессе углубления винтовой сваи, об него легко споткнуться и получить травму.

Необходимо знать, что отклонение винтовых свай от прямой линии одной стены не должно превышать пары сантиметров. И чем точнее Вы их выставите, тем проще потом будет сделать их обвязку. Большое отклонение, в последствие, трудно будет компенсировать.

Монтаж свайно-винтового фундамента лучше всего проводить как минимум втроем, потому что помимо самого процесса вкручивания, обязательно нужно следить за тем, чтобы свая входила строго вертикально.

Весь процесс можно разделить на следующие этапы:

  1. Установка винтовых свай
  2. Выравнивание свайно-винтового фундамента по горизонту
  3. Обвязка винтовых свай
Установка винтовой сваи

В верхней части винтовой сваи предусмотрены отверстия, в них вставляются трубы, которые, в свою очередь, будут служить рычагами.

Сам процесс закручивания свай не представляет никаких трудностей, два человека ходят вокруг сваи вкручивая ее в грунт, а один следит за тем, чтобы она входила ровно и строго вертикально. Для этого, необходимо обзавестись двумя уровнями с магнитными основаниями. Эти уровни прикрепляются на сваю, как показано на фото. При отклонениях сваи, ее необходимо выравнивать.

Если глубина заложения свайно-винтового фундамента больше длины сваи, то ее необходимо нарастить. Чаще всего наращивание происходит с помощью небольшой муфты, диаметром чуть больше диаметра винтовых свай.

Происходит это следующим образом:

  1. На вкрученную сваю одевается муфта и выравнивается.
  2. Муфта прихватывается сварочным аппаратом к винтовой свае.
  3. Сверху в муфту вставляется следующая свая.
  4. Все швы качественно провариваются.
  5. Места сварки тщательно обрабатываются антикоррозийными материалами.
Выравнивание свайно-винтового фундамента по горизонту

После того, как все сваи смонтированы, необходимо выровнять их по горизонту с помощью нивелира или гидроуровня, после чего отпилить излишки болгаркой.

Как правило, гидроуровнем отбиваются углы фундамента, затем между ними натягивается шнур, по которому и отрезают болгаркой все излишки винтовых свай.

Если есть возможность, лучше сразу отбить горизонт Вашего будущего фундамента, и вкручивать сваи, выставляя их примерно одинаково по высоте. Лучше если они будут выпущены из грунта побольше, так как отпилить сваю легче, чем качественно ее нарастить.

После того, как свайно-винтовой фундамент выровнен по горизонту, для усиления всей конструкции, желательно каждую сваю заполнить тяжелым бетоном. Это, во-первых, придаст жесткости фундаменту, ну а во-вторых, такая свая изнутри будет менее подвержена коррозии.

Поверх каждой из металлических свай приваривается металлические оголовки, они бывают различны по виду, круглые, квадратные, U-образные. Привариваются они строго по шнуру и как можно ровнее, потому что поверх фундамента монтируется обвязка (ростверк) из деревянных брусьев. Сварной шов должен быть обработан антикоррозийными веществами, чтобы не допустить окисления металла.

Оголовки можно не использовать, если обвязка фундамента будет металлической, а винтовые сваи высталвенны ровно. В этом случае, обвязка напрямую приваривается к винтовым сваям.

Монтаж ростверка свайно-винтового фундамента

Как уже говорилось выше, ростверк свайно-винтового фундамента может быть выполнен как из деревянных брусьев, так и из металлического швеллера.

Ростверк необходим, во-первых, для связки всех металлических свай друг с другом, ну а во-вторых, он является основой, на которую опираются все несущие стены дома, и более или менее равномерно распределяет нагрузку на фундамент.

Стоит отметить, что ростверк выполненный из металла будет значительно дороже чем из дерева, поэтому чаще обвязку выполняют деревянными брусками.

Металлический ростверк из швеллера просто приваривается по всему периметру фундамента, так же как будут располагаться несущие стены будущего дома.

Деревянный ростверк крепится к оголовкам винтовых свай, как правило, снизу большими болтами по дереву. На углах, в брусках вырезают специальные замки, как показано на фото, это наиболее надежное крепление. Можно прибегнуть к дополнительным креплениям, таким как металлические скобы, например. При использовании скоб, необходимо их углубить, чтобы они не выпирали выше бруса и не мешали последующему монтажу стен.

Вообще, все что касается дерева, перед монтажом его необходимо обрабатывать огне-биозащитными средствами, а лучше — специальным лаком на битумной основе, которая защитит от всех агрессивных факторов, действующих на ростверк.

Не смотря на то, что на сегодняшний день, сложно найти идеально ровный брус, все равно монтаж ростверка необходимо осуществлять «по шнуру». Другими словами, ростверк необходимо сделать максимально прямолинейным, так как позже на него будут монтироваться стены, которыми все неровности придется компенсировать.

Следует знать, что под деревянные бруски необходимо уложить гидроизоляцию, рубероид, например. А также смонтировать ростверк так, чтобы получилась максимально ровная горизонтальная площадка, это поможет, в последствие, избежать проблем с монтажом стен.

Советы по монтажу свайно-винтового фундамента

Вот несколько советов, которые помогут избежать ошибок при монтаже свайно-винтового фундамента, а также облегчат этот процесс:

  1. Перед покупкой и монтажом свайно-винтового фундамента, обязательно узнайте, какой грунт на Вашем участке, потому что если почва каменистая, то закрутить в такой грунт сваю может быть очень и очень проблематично.
  2. Вертикаль необходимо соблюдать с самого начала вхождения сваи в грунт, так как если изначально крен будет большим, то потом будет сложно ее выровнять.
  3. При вкручивании сваи, Вам придется ходить вокруг нее, следите за тем, чтобы в этом месте участок был очищен от мусора, об который можно споткнуться и получить травму, включая шнур.
  4. Все сварочные работы с винтовыми сваями необходимо выполнять качественно, не забывайте, на каждую сваю нагрузка может быть по несколько тонн.
  5. Если в месте установки сваи в грунте находится препятствие в виде огромного камня, либо пни деревьев, которые невозможно убрать, то место установки винтовой сваи необходимо перенести.
  6. В случае, когда сварной шов будет находиться в грунте, его следует тщательно обработать антикоррозийной мастикой. Сварные швы – самые слабые места в цельной конструкции.
  7. Если расчетная глубина заложения свайно-винтового фундамента значительная — 5-8 метров, цена его так же значительно возрастет. Поэтому попробуйте рассчитать другой тип фундамента, возможно получится дешевле.
  8. При обработке деревянного ростверка битумным лаком, удобнее будет сначала обработать только места стыков брусков, а так же места соприкосновения их с винтовыми сваями, а уже после монтажа обработать полностью.

Возможные преимущества и ограничения винтовых свай и спиральных анкеров

Инженеры

иногда спрашивают: «Каковы некоторые из потенциальных преимуществ использования винтовых свай или спиральных анкеров в моем проекте и каковы некоторые ограничения?» Это отличные вопросы, и кажется, что здесь можно дать короткие и простые ответы.

Возможные преимущества использования винтовых свай и спиральных анкеров

A1. Быстрая установка

Винтовые сваи и винтовые анкеры обычно устанавливаются с помощью обычного строительного оборудования, такого как гусеничный экскаватор или мини-экскаватор, оснащенный низкоскоростным гидравлическим двигателем с высоким крутящим моментом соответствующего размера.Нет необходимости мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место. Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования.

Скорость установки обычно составляет от 6 до 10 об / мин, что означает, что это занимает всего около 30 секунд. продвинуть винтовой или винтовой анкер на фут, или около 5 мин.на 10 футов длины. В зависимости от используемой удлинительной секции бригада может прикрепить удлинитель трубы или квадратного вала примерно за минуту, поэтому установка 50 футов займет всего 30-40 минут. Установка не зависит от погодных условий в большинстве случаев установки даже в неблагоприятных условиях.

A2. Непосредственная несущая способность

Винтовые сваи и винтовые анкеры уникальны среди большинства других типов фундаментов или анкерных систем тем, что их можно нагружать сразу после установки.Нет необходимости ждать, пока затвердеет бетон или раствор, или, в случае забивных свай, не нужно ждать, пока не исчезнет избыточное давление поровой воды. Это может быть важно для некоторых проектов, например, для аварийного реагирования, когда график строительства короткий, а остальная часть проекта зависит от установки фундамента или анкеров.

В большинстве грунтовых условий предельная нагрузка винтовых свай и спиральных анкеров со временем будет увеличиваться в результате эффектов старения и тиксотропии.Это означает, что мощность сразу после установки на самом деле может быть несколько ниже, чем мощность длительного хранения, что является консервативным.

A3. Минимальное нарушение рабочего места

По сравнению с большинством других видов строительной деятельности, связанных с установкой забивных свай, буронабивных валов или других систем анкерного крепления, установка винтовых свай и спиральных анкеров практически не вызывает нарушения строительной площадки. В частности, установка винтовых свай и спиральных анкеров обычно не приводит к вырубанию почвы.Это сохраняет чистоту на объекте, требует минимальной очистки в каждом месте установки после установки и обычно означает более низкие затраты на проект. Дополнительным преимуществом является низкий уровень шума, связанный с установкой. Установка также производит минимальные вибрации, которые могут быть важны для некоторых проектов, чувствительных к вибрации конструкции. Поскольку винтовые сваи и винтовые анкеры имеют небольшую рабочую площадь, они также вызывают минимальное повреждение прилегающих конструкций. В случае переоборудования или восстановления существующие конструкции часто все еще могут использоваться при установке винтовых свай или винтовых анкеров. Поскольку они не производят обрезков почвы, их также можно эффективно использовать на участках, где могут встречаться загрязненные почвы, поскольку почвы не выходят на поверхность земли.

A.4 Мониторинг установки и проверка допустимой нагрузки во время установки

Одной из важнейших характеристик винтовых свай и винтовых анкеров является проверка несущей способности во время установки. В некоторых отношениях это похоже на мониторинг установки забивных свай с помощью анализатора забивки свай во время установки.Это возможно за счет использования линейного устройства для измерения крутящего момента, которое измеряет крутящий момент при установке сваи / анкера в землю. Многие исследования показали, что существует взаимосвязь между крутящим моментом установки и допустимой нагрузкой, а это означает, что инженеры могут сразу проверить производительность. В большинстве проектов соотношение крутящего момента к мощности подтверждается испытаниями под нагрузкой на месте.

Контроль крутящего момента установки также означает, что можно проверить состояние почвы в каждом месте установки и оценить подземную изменчивость.Контролируя крутящий момент установки, можно увеличить требуемую грузоподъемность, углубившись в более качественный грунт или используя другую геометрию сваи / анкера. Крутящий момент при установке часто используется как часть допустимых критериев прекращения, указанных в спецификациях проекта.

А5. Установка в удаленных местах или на сайтах с ограниченным доступом

Винтовые сваи и спиральные анкеры хорошо подходят для проектов, расположенных в отдаленных районах, где затраты на мобилизацию обычно высоки, а другие вспомогательные услуги строительства ограничены или могут быть недоступны.Некоторые проектные площадки перегружены или имеют ограниченный доступ для строительной техники. Проекты, предусматривающие переоборудование, могут иметь невысокие габариты для выполнения работ, например, внутри существующих конструкций. Поскольку винтовые сваи и винтовые анкеры могут изготавливаться как модульные системы, состоящие из направляющих и удлинительных секций, они идеально подходят для ситуаций с малой высотой или ограниченным доступом.

А6. Установка в условиях высоких грунтовых вод

Винтовые сваи и винтовые анкеры обычно не требуют выемки грунта для установки.В случаях, когда они используются для подкрепления существующей конструкции, может потребоваться неглубокая выемка грунта, чтобы обнажить существующий фундамент. Трудности, с которыми часто сталкиваются мелкие грунтовые воды на строительных площадках, обычно практически не влияют на установку винтовых свай и спиральных анкеров. Это ускоряет строительство и устраняет необходимость в насосах или других методах обработки грунтовых вод и снижает затраты.

А7. Простая установка на тесто

Хотя обычно винтовые сваи и винтовые анкеры устанавливают вертикально, на самом деле их можно установить практически в любом положении в соответствии с потребностями проекта. Установка на тесто, например, для обеспечения дополнительного сопротивления боковой нагрузке, проста. В проектах по удержанию грунта даже установка спиральных анкеров по горизонтали может быть выполнена без особых трудностей.

А8. Простые полевые модификации для увеличения грузоподъемности

Еще одна уникальная особенность винтовых свай и спиральных анкеров, которая делает их очень универсальными, — это способность быстро изменять конфигурацию винтовых элементов для увеличения грузоподъемности.Частично это достигается за счет модульной природы технологии. Добавление дополнительных секций с дополнительными спиральными пластинами и / или спиральными пластинами большего диаметра легко и означает, что инженер может быстро разработать решение, не требуя изготовления совершенно нового фундамента или анкера. Это еще раз показывает универсальность технологии.

А9. Широкий спектр применения в почвах и нагрузках

Винтовые сваи и спиральные анкеры могут быть установлены в широком диапазоне подземных условий, от очень мягких до очень жестких глин, от рыхлых до очень плотных песков. Расчетные нагрузки имеют очень широкий диапазон в зависимости от требований проекта и могут достигать 650 тысяч фунтов!

А10. Низкий углеродный след — устойчивые технологии

Многие производители винтовых свай и спиральных анкеров используют при производстве высококачественную переработанную сталь. Это сохраняет природные ресурсы и энергию и снижает общий углеродный след. Винтовые сваи и спиральные анкеры особенно полезны для поддержки временных конструкций, поскольку их можно снимать и повторно использовать практически без изменения структурной целостности.Это сильно отличается от забивной сваи, просверленного ствола или залитого анкера, которые часто просто бросают. Некоторые винтовые сваи стояли на месте несколько лет, были сняты и повторно использованы на другом объекте.

А11. Модульная конструкция

Винтовые сваи и винтовые анкеры

изготавливаются секциями, что дает модульную конструкцию. Это означает, что можно легко увеличить или уменьшить длину установки, если это необходимо, в соответствии с условиями площадки и требованиями проекта.

Возможные ограничения использования винтовых свай и винтовых анкеров

Винтовые сваи и спиральные анкеры предоставляют инженеру еще один инструмент в их инструментарии для разработки альтернативных решений для решения проблем, и, как и любая другая доступная технология, они не лишены некоторых ограничений.

L1. Предельные почвенные условия

Винтовые сваи и спиральные анкеры обычно ограничиваются установкой в ​​почвах с максимальным размером зерна менее 60% шага спиралей.Для типичного шага 3 дюйма это означает максимальный размер зерна около 1 3⁄4 дюйма или средний гравий. Винтовые сваи и спиральные анкеры обычно не продвигаются правильно в гравийных и булыжных отложениях; их просто нельзя использовать. Они также не подходят для горных пород, хотя в некоторых случаях может оказаться возможным продвинуть свинцовую спиральную пластину для опоры на первые несколько дюймов выветренной породы, например, в профилях остаточного грунта.

L2. Ограничения по оборудованию

Правильная установка винтовых свай и спиральных анкеров важна для производительности.Оборудование, используемое Подрядчиком, должно быть выбрано в соответствии с ожидаемыми грунтовыми условиями на проекте, конкретной геометрией, выбранной для работы, и ожидаемым максимальным крутящим моментом при установке. Оборудование меньшего размера ограничивает надлежащую предварительную и окончательную установку. Общее практическое правило состоит в том, что вес машины должен составлять около 1/2 тонны на 1000 фут-фунтов. необходимого крутящего момента при установке. Таким образом, если максимальный крутящий момент, ожидаемый для проекта, составляет 6500 фунт-футов, машина должна иметь минимальный вес около 3 1⁄4 тонны.

L3. Структурные ограничения

Каждый винтовой и спиральный анкер имеет конструктивное ограничение, указанное производителем. Иногда это называют «номинальным крутящим моментом». Это означает, что существует предел крутящего момента, который должен быть приложен к винтовой свае или винтовой анкере, прежде чем структурная целостность будет нарушена. Во время установки этот предел не должен превышаться, даже если оборудование, используемое для установки, может иметь гораздо более высокий крутящий момент.В случае, если во время установки достигается повторяющийся предельный крутящий момент и не соблюдаются требования по установке, необходимо использовать другую конфигурацию винтового или винтового анкера.

Винтовые сваи | Винтовые анкеры для грунта | 500+ качественная установка

Винтовые сваи , иногда называемые винтовые анкеры, винтовые сваи , винтовые сваи для жилых помещений и винтовые анкеры — стальные винтовые — в свайная и грунтовая система анкеровки, применяемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием трубчатых полых профилей различных размеров для сваи или анкерного вала.

Структурные проекты нуждаются в инновационных и отличительных вариантах свай. Нет два свайных работ не являются точно таким же, что сохраняет наши инженер и производитель, работающие тяжело производить оптимальные настройки для винтовых свай.

Для изготовления винтовых свай на заказ требуется большой опыт. Обычно мы выполняем работы, которые требуют от производителя винтовой сваи более глубокого понимания структурных требований своей работы.Кроме того, количество наших клиентов ограничено конструкцией и технологией, потребностями в доставке, доступностью веб-сайта, доступностью оборудования и многим другим.

Нашим штатным инженерам нравится задача, связанная с включением спецификаций и разработкой инновационных альтернатив. Если у вас сложный проект, требующий дополнительных усилий и внимания, команда Helical Anchors Inc предоставит вам дополнительную поддержку и внимание.

Что такое винтовые сваи?

Винтовые сваи — это фундамент, который устанавливается в грунт. Преимущество использования этих винтовых свай в том, что они имеют минимальный шум и вибрацию. Экипажные сваи работают в любых почвенных условиях, даже в сейсмоопасных.

Каковы преимущества винтовых свай?

Винтовые сваи имеют ряд преимуществ. Вот некоторые из них:

  • Легко устанавливается в любом грунте
  • Снижает вероятность повреждения фундамента
  • Не требует излишков грунта
  • Процесс установки очень прост
  • Легко модифицируется в field

Сколько будет стоить установка винтовых свай?

При определении стоимости винтовых свай необходимо учитывать определенные факторы.Вот эти факторы:

  • Расположение площадки
  • Тип конструкции
  • Тип работ (ремонт или новая конструкция)
  • Состояние фундамента
  • Глубина установки сваи

За более подробной информацией обращайтесь в Helical Anchors Inc, мы являемся производителями винтовых свай .

Как установить винтовые сваи ?

Винтовые сваи

обычно устанавливаются с помощью стандартных колесных экскаваторов с присоединенным моментным двигателем, который используется для контроля крутящего момента, достигаемого во время установки, для проверки конструкции. винтовые сваи устанавливаются на нужную глубину с помощью головки с гидроприводом. Прилагаемый крутящий момент и положение, в котором он должен быть приложен, зависят от конкретной сваи, с которой вы работаете.

Для чего нужны винтовые сваи?

Самой важной частью любой конструкции является ее фундамент, поскольку он обеспечивает прочность конструкции и делает ее готовой к борьбе с любым бедствием, включая землетрясение и торнадо. Когда винтовая свая пробуривается в земле, она смещает почву.И поэтому за счет диаметра вала он становится защищенным от всех препятствий.

Как использовать винтовые сваи?

  1. Просверлите винтовые сваи в почве до заданной грузоподъемности.
  2. Разделите винтовые сваи через заданные интервалы, чтобы разделить вес конструкции.
  3. Для переноса веса на сваи прикрепите кронштейн к основанию стены для ремонта фундамента.
  4. Глубина установки винтовых свай должна быть выбрана таким образом, чтобы они соответствовали требуемому крутящему моменту.

Сколько требуется винтовых свай

Количество требуемых винтовых свай зависит от следующих факторов:

  1. Рекомендуемое расстояние между сваями
  2. Тип конструкции, для которой требуется
  3. Состояние фундамент

Где взять винтовые сваи?

Мы являемся производителями винтовых свай и можем предоставить вам винтовые сваи отличного качества по доступной цене.

Как купить винтовые сваи

Вы можете связаться с нами, чтобы купить винтовые сваи у нас. винтовые сваи лучшего качества, позвонив по телефону или отправив нам письмо по электронной почте

анкера-шурупы

Винтовые сваи | Винтовые сваи | Свайный фундамент | Спиральное сверление

Мы выбираем систему фундамента со спиральными сваями Chance

Лидер отрасли в области фундаментных решений

Что такое винтовые сваи? Винтовые сваи или винтовые опоры имеют от одной до четырех спиральных пластин; которые напоминают один шаг винтовой резьбы, которые действуют как шнек, забивая или просверливая сваю в землю. Эти спиральные пластины приварены к валу, оба из которых имеют ряд размеров, чтобы соответствовать различным приложениям и условиям нагрузки. Для увеличения срока службы изделия в агрессивных почвах каждая стальная свая оцинковывается горячим способом. Первая просверленная секция называется ведущей секцией. Обычно это может доходить до глубины 5-10 футов. Если требуется пойти глубже, можно добавить дополнительные спирали с помощью спиральных удлинителей. Надежность спиральных свай Chance, применяемых в самых разных проектах, была тщательно проверена десятилетиями во всех типах почвенных условий, таких как обширные почвы, высокие уровни грунтовых вод, участки насыпи и другие области, где нестабильные почвы требуют передачи нагрузок на устойчивый несущий слой почвы.

Преимущества спиральных опор и анкеров

• Отсутствие вибрации во время установки
• Обеспечение расчетных нагрузок в заданных грунтах
• Отсутствие выемок при выемке грунта
• Низкие затраты на мобилизацию
• Экологичность
• Устанавливается в любую погоду
• Устанавливается в ситуации ограниченного доступа — в некоторых случаях устанавливается вручную
• Возможность установки в непосредственной близости от подземных коммуникаций
• Вместимость каждой сваи точно измеряется с помощью монтажного крутящего момента
• Может использоваться в качестве опоры во временной ситуации — предварительное строительство


Просмотрите наши брошюры, чтобы узнать больше о том, как наши продукты могут удовлетворить ваши потребности

НАЗАД НАЗАД



Если вы хотите узнать больше о нашей продукции, воспользуйтесь нашей формой, чтобы связаться с одним из наших специалистов по установке винтовых опор.

Винтовые сваи | Винтовые опоры | Нью-Джерси

Советы по установке

Очистить утилиты:

Всегда обнаруживайте и очищайте подземные коммуникации и сооружения перед установкой свай. Яма для точного расположения инженерных коммуникаций вблизи запланированных свай

Уменьшение отклонений сваи:

Используйте приводной инструмент, который точно соответствует размеру винтовой сваи и имеет длину, достаточную для правильного зацепления сваи. Приводные инструменты с короткой или неплотной посадкой могут вызвать чрезмерное колебание во время вращения.

Повторный подъем переносных моментных двигателей:

Используйте систему блокировки и захвата для многократного подъема переносных моментных двигателей, особенно при работе с короткими секциями в ограниченном пространстве.

Контроль вертикали:

Для лучшего контроля вертикальности помощник по установке должен наблюдать за винтовой сваей с точки зрения, перпендикулярной точке зрения оператора.

Увеличение толпы:

При необходимости иногда можно добиться большего скопления людей, прикрепив установочную машину к спиральному анкеру, установленному в качестве временной реакции.

Сложные соединения:

Исправьте отверстия под болты круглого вала с углублениями, сняв стяжные болты и повернув приводной инструмент на несколько оборотов до отсоединения.При необходимости используйте аппарат для принудительного вызова следующего добавочного номера

.
Отверстия для упорных болтов:

При необходимости выровняйте отверстия для труднопроходимых болтов с помощью выколотки.

Токсичные пары:

Резка, сварка или шлифовка гальванических покрытий могут привести к выделению токсичных газов. Выполняйте эти действия только с надлежащей вентиляцией и защитным оборудованием.

Повышение точности размещения:

Поместите ведущую секцию над маркером и, не вращая, используйте давление вниз, чтобы вдавить пилотную точку в землю, пока первая спираль не коснется поверхности земли. Проверьте и отрегулируйте отвес, а затем начните вращение, поддерживая постоянное давление вниз.

Удаление винтовых свай:

При удалении винтовых свай важно ограничить растягивающее усилие, прилагаемое к свае. Некоторые гидравлические машины могут прилагать чрезмерные растягивающие нагрузки к винтовым сваям. Поскольку они тянутся к земле, сила не ограничивается весом машины.

Сверление отверстий под болты:

Эффективность большинства сверл повышается за счет низкой скорости вращения и высокого давления.Давление сверла можно увеличить с помощью монтировки. Электромагнитный сверлильный станок, если он доступен, очень эффективен.

Сквозные болты:

Каждая сторона ствола трубчатой ​​сваи может быть пробурена независимо с точным выравниванием для сквозного болта с помощью трубчатого зажима с предварительно выровненными направляющими отверстиями. Шаблон надевается на верхнюю часть вала сваи и надежно зажимается.

Предельный крутящий момент:

Чтобы избежать перенапряжения винтовых свай во время установки, можно установить встроенный предохранительный клапан на подающем и обратном гидравлических шлангах.

Вернуться к началу

Винтовые (винтовые) сваи | Keller North America

Винтовые сваи, также известные как винтовые опоры или винтовые сваи, сооружаются с использованием стальных валов со спиральными лопастями различных размеров в соответствии с конкретными грунтовыми условиями на площадке.

Процесс

Сваи обычно устанавливаются с помощью стандартных гусеничных или колесных экскаваторов с приспособлением для моментного двигателя, которое контролирует крутящий момент, достигаемый во время установки, для проверки конструкции.Спиральные сваи продвигаются к заранее определенным (расчетным) несущим пластам путем вращения стальных валов с помощью моментного двигателя, прикрепленного к экскаваторной установке / буровой установке. Несколько стальных секций соединяются болтовым соединением, и секции добавляются для достижения общей глубины сваи.

Винтовые лопасти, стратегически спроектированные вдоль вала, проникают в почву без шнеков, перемещая почву, при этом крутящий момент тщательно контролируется по мере продвижения сваи. Окончательное показание крутящего момента снимается на последнем 1 м продвижения, чтобы гарантировать, что свае соответствует требуемой конструкции перед окончанием на правильном базовом уровне.

Винтовые сваи

способны удерживать необработанные (SWL) осевые нагрузки до 300 кН, поднимающие нагрузки до 200 кН в зависимости от грунтовых условий и боковые нагрузки до 25 кН. Более высокие боковые силы могут быть ограничены добавлением бетонной манжеты к вершине оголовка сваи.

Детальное понимание подземных условий (особенно типа пласта грунта, уровней пласта и прочности (значения SPT ‘N’) на глубину) необходимо для правильной интерпретации требуемой конструкции и крутящего момента.

По завершении верх сваи может быть присоединен различными способами к конструкции посредством прямого соединения стальной фланцевой плиты или соединения плиты / арматуры с бетоном.

Преимущества

Постоянные или временные заявки

Снимается с использованием того же оборудования и метода, снижающего воздействие на окружающую среду

Отсутствие шума и вибрации при установке

Может загружаться мгновенно, сокращая время и стоимость программы

Возможность установки в любых погодных условиях

Без добычи

Может быть установлен в большинстве почвенных условий

Гарантия качества

Келлер может использовать свои обширные знания и опыт, чтобы предложить и успешно предоставить оптимальное решение. Статическое нагрузочное тестирование может быть выполнено для мониторинга и подтверждения производительности и соответствия требуемым расчетным критериям.

Мир спиральных свай — Что не так с этим спиральным фундаментом?

Винтовые сваи и фундаменты представляют собой отличное решение некоторых проблем проектирования, но иногда создают собственные проблемы. Эти проблемы имеют форму доступных размеров, подрядчика по установке или строительного характера. В этой статье представлены актуальные проблемы, возникающие при использовании спиральных изделий в качестве основы и закрепления в различных областях применения.Предлагаемые здесь решения использовались для предотвращения или устранения этих проблем и недостатков в Северной Америке и за рубежом.

Введение

Винтовой анкер или фундамент используются уже почти два столетия известной истории. Скорее всего, для закрепления животных и палаток использовалось какое-то грубое устройство с винтовой пластиной, поскольку кочевники блуждали по различным континентам. Хотя это и не новая технология, более недавнее расширение новых применений спирального основания привнесло новые проблемы и недостатки.Недостатки и проблемы можно разделить на несколько общих проблем: во-первых, доступность устройства фундамента; во-вторых, надлежащие средства (оборудование и персонал) для установки фундамента; в-третьих, строительство или установка винтового фундамента и, наконец, неспособность фундамента выполнять свои функции.

Проблема «доступности» выходит за рамки данной статьи и часто сводится на нет надежным поставщиком. Остальные три недостатка или проблемы будут рассмотрены в этой презентации.Хотя эти решения основаны на опыте авторов по использованию спирального фундамента внутри страны и во всем мире, они не являются исчерпывающим перечислением их совокупного более чем 70-летнего опыта или единственно возможных решений. Мы надеемся, что этот список положит начало диалогу внутри практики, который покажет, что спиральные продукты удобны для пользователя и развенчивают или демистифицируют этот очень полезный тип фундамента для большего блага всех практиков. Обмен знаниями расширит использование спирального фундамента, и мы все выиграем.

Мы выиграли торги!

Это отличная новость, необходимые документы уже готовы, мобилизация очевидна; что теперь? Конечно, ваш оценщик продумал процесс и поставил проекту оценку, но готова ли ваша команда? Правильная подготовка — залог успешного заключения контрактов. Надлежащая оснастка, персонал, обученный безопасным методам установки и испытания винтовых фундаментов, и соответствующая подготовка — необходимые условия для того, чтобы стать прибыльным подрядчиком. В этом отношении может оказаться полезным контрольный список в приложении.Специалисты по проектированию также должны знать, что должен сделать подрядчик для подготовки, чтобы они могли лучше реагировать на полевые ситуации и проблемы.

Здесь приводится краткий обзор процесса подготовки. Хотя они и не являются обширными, это необходимые минимальные шаги, которые необходимо предпринять для подготовки к исполнению контракта. Следующие ниже офисные процедуры предполагают, что все контрактные документы, включая геотехнический отчет, прочитаны и поняты.

А.Мобильное оборудование — имеет ли носитель подходящего размера для доступа к площадке, включая физический размер, давление на грунт, высоту над головой, радиус действия и устойчивость на площадке? Приводная головка или редуктор с гидравлическим приводом должны иметь крутящий момент, по крайней мере, на 50% больше, чем механический предел устанавливаемого продукта, и должны иметь точный метод определения монтажного крутящего момента.

B. Персонал. Численность бригады зависит от типа работы, которую они должны выполнять. Для типичного проекта фундамента бригада из трех человек подходит для большинства проектов фундамента.Сюда входят старший мастер или бригадир, оператор и земляной. Все должны пройти инструктаж по технике безопасности и правильной установке. Кроме того, бригадир несет ответственность за ведение соответствующих записей по установке и должен быть в состоянии сформулировать любые возникающие на месте проблемы в штаб-квартире для быстрого решения.

C. Знать почву — Ваш опыт работы с этим профилем почвы или региональная или местная геология. По крайней мере, просмотрите отверстия относительно того, где команда планирует начать.Часто благоразумно начинать с того, что нужно, чтобы можно было проверить «ожидаемую производительность», чтобы удержать ее с фактической производительностью. Это позволит заблаговременно предупредить о потенциальных проблемах, таких как неправильная оценка глубины и другие проблемы с установкой. (В отсутствие просверливания направьте вниз испытательный зонд с одной спиралью, зонд с большим диаметром спирали лучше подходит для определения местоположения пласта почвы и регистрации глубины и крутящего момента на каждом футе проникновения ниже первых пяти футов). Это может дать некоторые рекомендации при выборе окончательной конфигурации винтового фундамента.

Процесс мобилизации завершен, и начинается производство или установка. Если соответствующая подготовка была завершена, процесс запуска должен иметь довольно короткую кривую обучения, и будет быстро установлена ​​хорошая производительность. Производство идет хорошо.

Установка винтового фундамента продвигается вдоль скважины до тех пор, пока не будет обнаружена проблема. Проблема может заключаться в продукте, установке или производительности, как указано выше во введении. Каждый из них будет рассмотрен отдельно ниже.Эти категории или функции включают продукт, установку и производительность, при этом большинство полевых проблем возникает при установке. Тем не менее, каждый аспект применения винтовых фундаментов требует рассмотрения.

1. Проблемы, связанные с продуктом. На этапе строительства винтового фундамента возникают нагрузки, которые продукт наиболее трудно выдержать. Требуют установок крутящего момента может быть приближаются к их опубликованным пределам, чтобы получить спиральную пластину подшипника до нужного подшипника слоя.Правильная центровка очень важна, чтобы не допустить изгиба вала. Напряжения в комбайне, изгиб и скручивание, могут вызвать преждевременный выход вала из строя. Это также может привести к преждевременному выходу из строя муфты. Избыточное давление прижима и перекос (приводная головка не соосна оси анкера) вызовут преждевременный выход из строя из-за более высоких комбинированных напряжений. Очевидный ответ на это — выровнять приводной двигатель коаксиально с валом и приложить давление, достаточное для того, чтобы следовать за верхним концом винтовой основы.Использование анкера с трубчатым валом также снизит вероятность поломки.

Удары по валунам и булыжникам могут привести к сгибанию передней кромки спирали, что приведет к значительному снижению скорости проникновения, установочного момента и грузоподъемности. Различные производители могут предоставить более толстые и более прочные спирали для каменистого грунта, используя более толстые и / или более прочные спирали, которые помогут предотвратить эту проблему. При необходимости переднюю кромку можно выпрямить механически или удалить загнутую вверх часть спирали с помощью абразивной пилы.Если используется горелка, держите срез на расстоянии ½ дюйма от сварного шва.

Крепеж может сломаться под нагрузкой. Производители поставляют для своей продукции болты соответствующего сорта. Если вам требуется больше болтов, потому что некоторые из них были потеряны, приобретите их у производителя или обязательно используйте сплав, требуемый в их технических характеристиках. Болт более высокого качества может быть более хрупким, чем болт OEM.

Хотя вращение вала в приводном инструменте является проблемой инструмента, будет обсуждаться ниже.Однако предварительно эта тема кратко описана здесь, поскольку инструменты являются частью приобретенных «Продуктов». Всегда используйте инструмент подходящего размера, в хорошем состоянии, и прикрепите вал анкера к приводному инструменту, чтобы он не выскользнул, что могло бы стать опасным для земледельца. Закругленные и изношенные настолько закругленные и изношенные приводные инструменты или головки, что стержень анкера свободно входит в них, представляют опасность.

Вал выходит из строя преждевременно — производители оценивают прочность вала на основе чистого кручения, применяемого в лабораторных условиях.Характеристики, вероятно, хороши для типичной установки, но если изгиб происходит из-за расположения или досягаемости устанавливаемой машины, это может привести к отказу из-за комбинированных нагрузок. Поверхность излома может быть правильно идентифицирована по спиральной форме разрыва, поскольку чистый крутильный излом пластичного материала представляет собой плавный излом, перпендикулярный оси вала.

2. Установка имеет значение — Тяга возникает за счет винтового основания, ввинчивающегося в землю.Устанавливаемое оборудование не может удерживать его, и оборудование было повреждено, если не было приложено надлежащее прижимное давление или последующее движение. С другой стороны, «прижимное давление» может быть создано установочным оборудованием путем осторожного приложения сжимающей нагрузки к верхней части надставки. Оба помогают пробить фундамент в землю. Следует также отметить, что обработка спиралей мусором или геотканями может снизить скорость проникновения и крутящий момент из-за «предсказывающего» действия ведущей секции.

Винтовой фундамент обычно устанавливается с правым поворотным движением (за исключением левого поворотного момента для подводных установок), обычно создаваемым редуктором с гидравлическим приводом или «приводным двигателем», и требует постоянной крутящей силы порядка тысяч футов. фунты. Существует около дюжины производителей приводных двигателей большой мощности. Некоторые из них представляют собой гидравлические поршневые насосы с прямым приводом, но большинство — это высокопроизводительный гидравлический мотор-редуктор, приводящий в действие коробку передач для тяжелых условий эксплуатации.Не имеет большого значения, кто производит приводной двигатель, если известно максимальное гидравлическое давление, поэтому уплотнения на коробке передач не раздуваются, что обычно происходит после того, как уплотнения приводного двигателя выходят из строя из-за избыточного давления в приводе. мотор. Знайте максимальное давление, на которое рассчитан двигатель. Чрезмерное противодавление (которое на экскаваторах с обратной лопатой может быть рассчитано на 600-800 фунтов на квадратный дюйм), которое может возникать в обратной линии и фильтре, является наиболее частой причиной взрыва уплотнений в гидравлическом двигателе. Одна из профилактических мер, которую может сделать механик, — это удалить воздух из корпуса двигателя.Сальники мотора можно отремонтировать; профилактика проще, достаточно выпустить воздух из корпуса. В приложении показан эскиз сливного отверстия корпуса приводного двигателя. Также рекомендуется отрегулировать предохранительный клапан на двигателе так, чтобы максимальное давление не превышало предельную мощность двигателя экскаватора или бурильной колонны.

Рисунок 1 — Выдувное уплотнение двигателя

Обратите внимание, что пластиковая пробка, которая находится непосредственно над фланцем, является сливным отверстием корпуса.Дренаж корпуса с обратным клапаном на 10 фунтов на квадратный дюйм в линии предотвратил бы этот отказ, если бы он был установлен в этом отверстии. Работа приводного двигателя под водой также может вызвать давление в обратном направлении (то есть противодавление в обратной линии). Тем не менее, они были успешно развернуты без сбоев на глубину до 285 футов.

Проблемы с инструментами. Хотя эта тема вкратце обсуждалась выше, ее следует рассмотреть еще раз. Следует использовать рекомендованный приводной инструмент, поставляемый производителем, и соблюдать его инструкции по технике безопасности, включая замену изношенного оборудования.Эти процедуры безопасности должны быть частью еженедельного совещания по безопасности. Изношенные и неподходящие инструменты могут снизить производительность и, возможно, создать опасную рабочую ситуацию. Модификации инструментария производителя аннулируют гарантию и переносят всю ответственность на вашу компанию. Сценаристы осведомлены о серьезных травмах и одной смерти в результате использования неподходящего инструмента в качестве полевого средства. Все вращающееся оборудование связано с определенными опасностями и может быть очень опасным, если допустить небрежность.

Приводной двигатель или «головка экскаватора» обсуждалась выше. Индикатор крутящего момента является вспомогательным для головки экскаватора и должен находиться в колонне приводных инструментов, если он механический, или должен измерять гидравлический градиент на двигателе, если он гидравлический. Поскольку многие установщики слепо принимают взаимосвязь между крутящим моментом и мощностью, им надлежит иметь проверяемый точный индикатор крутящего момента. Гидравлические индикаторы крутящего момента обычно используют движение манометра Бурдона для индикации давления. Такие манометры могут быть перенапряжены и повреждены, что потребует их замены.Гидравлические индикаторы необходимо время от времени откалибровать, так как это возможно повредить винтовой продукт из-за ненадежного индикатора крутящего момента, используемого в качестве критерия привода.

Также индикаторы крутящего момента должны иметь возможность непрерывно контролировать крутящий момент. Отрывные механические системы или системы сброса давления не рекомендуются, если не поддерживаются постоянная скорость и давление прижима, поскольку увеличение любого из этих аспектов может вызвать преждевременный отрыв или индикацию установочного момента.

При приложении крутящего момента как средства прогнозирования грузоподъемности важно установить анкер на скорости (об / мин), рекомендованной производителем. Чрезмерная частота вращения может привести к нереально высоким крутящим моментам.

Когда индикатор крутящего момента выходит из строя или в отсутствие индикатора крутящего момента, некоторые подрядчики будут полагаться на давление в системе или скручивание стального вала для установки винтовых анкеров. (Давление в системе не является хорошим показателем момента установки и здесь не рассматривается).Скручивание вала было практикой в ​​течение многих лет, предшествовавших механическому индикатору крутящего момента. Тем не менее, это может привести к избыточной прочности анкера (обычно это означает дополнительную глубину и расходы), неожиданному выходу из строя вала и ненадежной нагрузке. Если индикатор крутящего момента не используется, было бы разумно проверить достаточное количество анкеров, скажем, 20-30% от общего количества в случае анкеров растяжения, которые легко и быстро проверяются и обычно имеют более низкий коэффициент указанная безопасность; или 2-3% от общего количества в случае опор сжатия.Помните, что критерии установки крутящего момента зависят от места установки.

В случае натяжных анкеров может возникнуть не такая обычная ситуация, например, анкерные крепления для морской стены и распорки для глубоких котлованов, где угол установки анкеров довольно плоский. Это может привести к тому, что свинцовая спираль ударится о твердый подповерхностный слой, а затем продолжит движение по границе раздела слоев, никогда не увеличивая крутящий момент, как можно было бы обычно ожидать. Иногда это заметно на лицевой стороне стены, поскольку внешний конец анкера будет пытаться опускаться ниже по стене.Извлеките заднюю часть и увеличьте длину стингера (направляющей точки) или увеличьте угол и переустановите заднюю часть в новом месте.

Винтовой фундамент может быть установлен в неправильном месте или его необходимо переместить из-за препятствия: какие возможные перемещения можно сделать? Очевидно, это может зависеть от требований к нагрузке, но что касается винтового основания, его следует отодвинуть достаточно далеко, чтобы винтовой вывод не пытался «смещаться» в прежнее место во время переустановки.Обычно для этого требуется перемещение на 3 фута или более или изменение угла, если допустимо, на 15 градусов или более.

Иногда винтовой фундамент перестает въезжать в почву с нормальной скоростью или полностью «раскручивается», т.е. поворачивается без продвижения. Это может быть связано с несколькими причинами; во-первых, фундаментная шахта, имеющая сплошное квадратное поперечное сечение, перестала продвигаться, потому что передний конец натолкнулся на пласт настолько сильно, что нижняя спираль не может развить достаточное усилие, чтобы протолкнуть конец в пласт.В этом случае удалите фундамент и укоротите опорную точку и измените / заточите спирали, а затем переустановите, используя максимальное давление прижима, которое может быть приложено к валу на глубине, на которой фундамент остановился ранее. Следует проявлять осторожность, чтобы вал не деформировался.

Если фундаментный вал имеет круглое поперечное сечение, может быть две причины чрезмерного крутящего момента: во-первых, неадекватная тяга, как упомянуто выше, и во-вторых, потому что вал «использует» такой большой крутящий момент при поверхностном трении, что осевое усилие создается за счет ведущие спирали не могут преодолеть поверхностное трение.В последнем случае чрезмерное давление при установке машины может решить эту проблему. Добавление спиралей вдоль вала или уменьшение диаметра стержня шнура и некоторых удлинителей также эффективно. Для справки авторы обнаружили, что средняя максимальная длина фундамента вала диаметром 8 дюймов без промежуточных спиралей составляет порядка 40 футов в мягких и средних почвах. Это происходит из-за того, что тяга ведущей секции преодолевается трением по валу. В очень мягких почвах и торфяных залежах средняя длина может быть намного больше

.

Заданный момент установки не достигается при установке на заданную глубину, что вызовет панику в некоторых лагерях.Если у кого-то есть веские основания полагать, что спирали находятся в предписанных слоях несущей способности, проверьте фундамент, прежде чем забивать фундамент намного глубже. Быстрый тест на натяжение даст некоторое представление о емкости, и его легко выполнить. Напомним, что крутящий момент зависит от места установки, и слепое использование значения по умолчанию обычно приводит к консервативной мощности, но, возможно, к чрезмерно консервативному значению, достижение которого требует затрат.

Гранулированный материал, где уровень грунтовых вод колеблется, например, приливные зоны, или поднимется в будущем в результате каких-либо естественных или антропогенных изменений участка, повлияет на предельную емкость спирального основания.Вместимость несущей плиты (плит) в песке напрямую зависит от эффективного давления покрывающих пород. Поднимающийся уровень грунтовых вод уменьшит грузоподъемность плиты, поскольку плавучесть воды снижает давление покрывающей породы. В этом случае первоначальные расчеты должны учитывать возможное долгосрочное влияние уровня грунтовых вод и снижение производительности.

Песок ниже уровня грунтовых вод и ниже морского дна может вызвать увеличение требуемого крутящего момента при установке.Спиральные основания могут «предвещать», то есть превращаться, не продвигаясь на нормальное расстояние, в рыхлый насыщенный песок, в некоторых случаях вызывая его уплотнение и фактическое увеличение его емкости по сравнению с тем, что указано с использованием значений отношения крутящего момента к емкости по умолчанию. Это аномалия, которую можно обнаружить при полномасштабном тестировании. Снова; отношение крутящего момента к мощности зависит от конкретной площадки.

При установке спирального фундамента в профиль грунта, имеющий от очень мягких до мягких слоев около поверхности, под нагрузкой может возникнуть коробление.Этого можно избежать, уменьшив осевую нагрузку до 10 тысяч фунтов, или наложив на вал втулку через мягкий слой, или используя так называемую микровинку Helical Pulldown®. Это запатентованный метод, на который распространяется эксклюзивная лицензия Chance. Однако трубная муфта может проходить вниз вокруг вала через мягкие слои, тем самым укрепляя тонкий вал. Другой подход — это композитная спиральная трубная свая ® (CHPP ®), которая включает трубчатые секции (обычно наружный диаметр 8,625 дюйма, но может быть и больше). Нижняя секция ТЭЦ соединяется напрямую со стандартным квадратным валом или секциями со спиральными выводами HS.Секции труб сконфигурированы таким образом, чтобы их внутренняя часть оставалась открытой для бетона и арматуры, если требуется. При необходимости к участкам трубы также можно приварить спирали. Как и в случае с Micropile Helical Pulldown®, этот метод запатентован.

Влияние размера зерна и угловатости в несвязных почвах заключается в увеличении емкости с увеличением размера зерна и угловатости. Поскольку эта информация об угловатости редко предоставляется дизайнеру, он может получить неожиданный звонок с места. Одно из возможных решений — попросить бригаду выполнить «быстрое» испытание на растяжение и действовать соответственно в соответствии с результатами испытания.Как правило, испытания на растяжение подтверждают, что более высокие крутящие моменты на самом деле обеспечивают более высокую нагрузочную способность винтовых оснований. Если спирали неглубоко встраиваются в плотный слой, испытание на растяжение может вывести из строя якорь, но при сжатии он будет работать хорошо. Дело в том, что если винтовой фундамент выполнен из подходящего материала подшипника, без учета крутящего момента, его испытание на растяжение или сжатие может доказать, что фундамент является хорошим.

Установка винтовых свай сквозь лед для таких конструкций, как утилизаторы, и для фундаментов в вечной мерзлоте также представляет собой проблему.В некоторых деревнях коренных американцев на Аляске водопровод и канализация проходят внутри изолированных утилизаторов, которые возвышаются над поверхностью земли. Они часто сооружаются зимой через толстые слои мерзлого грунта и льда. Предварительное бурение скважины ледяной коронкой, имеющей диаметр больше диаметра вала, и / или вырезание пилотной точки и заточка спиралей значительно повысили скорость установки.

Вечная мерзлота не везде одинакова; Тёплая мелкозернистая и холодная крупнозернистая мерзлота ведут себя по-разному.Результаты испытаний в июне 1985 года показали, что установка спиральных якорей в вечной мерзлоте некоторых типов (например, в Прудо-Бей, Аляска) может быть чрезвычайно сложной, если не невозможной.

3. Проблемы с производительностью

Тонкий вал фундамента может прогибаться под нагрузкой, на что указывает резкое снижение грузоподъемности и / или постоянная скорость деформации при постоянном приложенном напряжении, что может происходить в мягких или рыхлых грунтах. Опыт авторов показывает, что это может произойти в мягких или рыхлых грунтах при использовании фундамента вала квадратного сечения в дюйм и половину от двадцати до двадцати пяти тысяч фунтов.(Хотя доступны валы меньшего размера, их не рекомендуется использовать в компрессионных приложениях). Если это произойдет, несколько решений приведены выше. Если ни одно из предложенных выше решений не доступно, рекомендуется использовать фундамент из трубчатых шахт.

При проведении глубоких земляных работ рядом с существующим зданием существующий фундамент укрепляется. Фундамент должен поддерживаться; что является первым принципом поддержки, который пропагандирует Уайт [i], для предотвращения катастрофического разрушения существующей структуры.Конструкция подпорок и стены выходит за рамки данной статьи и упоминается здесь в качестве меры предосторожности. Поручите инженеру-строителю, имеющему опыт работы по этой специальности, разработать соответствующие подпорные анкеры и стену.

Коррозия — это предмет, по которому некоторые поставщики и консультанты вошли в элегантность. Опыт авторов показывает, что винтовые фундаменты, устанавливаемые в ненарушенной земле, обычно не вызывают особого беспокойства. Работа, проделанная Романовым [ii], показывает, что это так.Общая рекомендация, которая часто используется во всех структурах, кроме институциональных, — если удельное сопротивление превышает 1000 Ом-см. а pH составляет от 4,5 до 9, срок службы фундамента должен превышать 70 лет. В агрессивной среде целесообразно затереть внутреннюю поверхность трубчатых валов. Как указывалось ранее, тема коррозии консервативно рассматривается в литературе некоторых производителей.

Если винтовой фундамент не прошел испытание фундамента, установите глубже и проверьте снова.Если фундамент будет удален и заменен на более крупный, рекомендуется переместить место установки, так как новый фундамент может не проникнуть достаточно глубоко за исходную испытательную глубину, чтобы можно было провести законное испытание. Если решено, что следует использовать испытанный фундамент, уменьшите номинальные характеристики основания до половины нагрузки, при которой выполнялись критерии деформации.

Показатели спиральных фундаментов при сейсмических событиях были очень хорошими, часто по сравнению с соседними традиционными фундаментами.Это сложная проблема для количественной оценки, и здесь она рассматривается как анекдотическая. Они уже более 20 лет участвуют в строительных работах в сейсмоопасных районах и с хорошими характеристиками пережили землетрясения силой R-7. Эти конструкции включают подпорные стены, коммерческие, правительственные и жилые здания. Не сообщалось о повреждениях конструкций, поддерживаемых спиральными фундаментами, из-за сейсмических событий.

Стоимость может стать непомерно высокой, если условия площадки неизвестны и требуется фундамент большой емкости.Необходимо оценить общие затраты, включая время, материалы, нарушение работ на стройплощадке и деньги, сэкономленные за счет возможного сокращения времени строительства. Часто сообщалось, что экономия, полученная за счет сохранения продуктивного времени на объекте, на котором выполнялись работы, более чем оправдывала использование винтовых опор. Наверное, каждый подрядчик винтового фундамента может рассказать вам историю именно об этой ситуации.

Долгосрочная работа в глине — часто задаваемый вопрос. Это законное беспокойство, поскольку может произойти смягчение деформации, особенно при приложении натяжения.Размягчение при деформации может происходить, когда анкер растяжения нагружается в долгосрочной ситуации на уровне или около его предельной способности, поскольку нагрузка от растяжения вызывает отрицательное поровое давление рядом с винтовой пластиной. Это отрицательное поровое давление удовлетворяется или преодолевается за счет потока поровой воды к месту спирали. Со временем вода может вызвать размягчение прилегающей почвы, позволяя почве обтекать спиральную пластину в режиме «глубокого местного сдвига». Деформационное размягчение, происходящее в нормально или слегка переуплотненных мелкозернистых почвах (OCR = 3–4), насколько известно авторам, не наблюдалось.Незарегистрированное тестирование [iii], проведенное A.B. Компания Chance фактически показала небольшой прирост долгосрочной предельной емкости по сравнению с предельной емкостью, обнаруженной методом «быстрого тестирования» на слегка переуплотненном грунте. Однако испытание, проведенное компанией Northern States Power [iv], показало снижение способности анкеров растяжения, которые длительное время подвергались нагрузке на угловую конструкцию линии электропередачи сверхвысокого напряжения, уменьшилось примерно на десять процентов.

Установка под водой может увеличить требуемый крутящий момент при установке в случае крупнозернистого, угловатого песка.Требуемый крутящий момент для установки может быть настолько высоким, что винтовой фундаментный вал может выйти за пределы его механического предела, что приведет к поломке вала. Уменьшение размера спиралей или увеличение размера вала, а следовательно, и его прочности, являются двумя приемлемыми методами. Предварительное бурение твердой почвы, как правило, не является вариантом, так как это снизит производительность, если просверлить слишком глубоко.

Заключение

Винтовой фундамент, используемый при растяжении и / или сжатии, используется уже много лет.В прошлом это было предметом любопытства и исследований, но только недавно он стал широко использоваться на строительном рынке. Авторы считают, что это связано с двумя факторами; во-первых, мир академических кругов не принял эту концепцию в той степени, в какой она признана в учебниках и охватывается на уровне бакалавриата, а во-вторых, практикующие специалисты считают ее слишком «сложной» для решения случайных полевых задач, и им приходится полагаться на подрядчик для решения любой полевой проблемы. Применений бесчисленное множество, и подходы к решению большинства трудностей, основанные на здравом смысле, легко достижимы.Спиральное основание никуда не денется, и практикующим специалистам и строителям надлежит изучить возможность использования спиральных изделий, потому что использование спирального основания для приложений сжатия и растяжения расширяется с каждым днем.

[i] White, Lazarus-Underpinning, Columbia Press, NY, NY, 1906

[ii] Коррозия стальных свай в грунте, Монография Национального бюро стандартов № 58, 1962 г.

[iii] Случайное испытание (Bobbitt, 1974) только для внутреннего использования

[iv] Частные беседы между Боббитом и Эрлом Вайснером, инженером по передаче NSP, 1993


Винтовые сваи и опоры для жилых домов для ремонта фундамента — Услуги по установке винтовых опор для жилых домов

Винтовые сваи и опоры для жилых домов для ремонта фундаментов — Услуги по установке винтовых опор для жилых домов | EagleLIFT, Inc.

Ваш браузер устарел.

В настоящее время вы используете Internet Explorer 7/8/9, который не поддерживается нашим сайтом. Для максимального удобства используйте один из последних браузеров.

  • Хром
  • Firefox
  • Internet Explorer Edge
  • Safari
Закрыть Возврат в основу жилого фонда

EagleLIFT предоставляет услуги по свайным сваям для жилых домов, предлагая клиентам в Калифорнии и Неваде легко адаптируемые системы подъема и стабилизации фундамента.При работе с сильно поврежденным фундаментом винтовые сваи обеспечивают надежную фиксацию фундамента дома и обеспечивают спокойствие при защите вашей конструкции.

Как процесс впрыска полимера завершает создание винтовых свай

Также известные как винтовые опоры или винтовые опоры, винтовые сваи Eagle Lifting для жилых помещений и опоры для ремонта фундамента используются для укрепления структурно слабых фундаментов или защиты нового строительства. Винтовые опоры врезаны прямо в землю, что делает их экономичными и простыми в установке без необходимости серьезного нарушения почвы или выемки грунта.Дополнительные преимущества винтовых свай и анкеров для жилых и коммерческих помещений:

  • Перенос веса конструкции на более глубокий и несущий грунт
  • Простота установки в сложных почвенных условиях
  • Возможность установки в любое время года
  • Сопротивление силам сжатия
  • Возможность немедленной загрузки

Почему винтовые сваи?

Винтовые сваи превосходят многие другие методы структурного усиления новых конструкций, способствующие стабилизации грунта и оседанию фундамента.Жесткая трехболтовая муфта, которая соединяет винтовые секции и удлинители, делает сваю устойчивой к изгибу, в отличие от болтовой и пальцевой муфты, применяемой в решениях с винтовыми сваями с квадратным валом.

  • Конфигурация спирального лезвия выбрана для достижения проектной глубины и грузоподъемности
  • Может устанавливаться в зонах ограниченного или ограниченного доступа
  • Устанавливается быстро
  • Установка не портит
  • Установка без вибрации (в отличие от забивных свай)
  • Бетон можно заливать сразу после установки сваи
  • Доступен с опцией горячего цинкования для дополнительной защиты от коррозии
  • Конкурентоспособная цена по сравнению с другими альтернативами глубокого фундамента.
  • Позвоните или свяжитесь с нами онлайн для получения сметы на винтовые сваи нового строительства
  • Опоры для стабилизации грунта

Стабилизация коммерческих и жилых домов

Винтовые сваи используются для поддержки и поддержки фундаментов, которые осели, взбудоражились или вышли из строя в соответствии с первоначальной конструкцией. Винтовые сваи могут стабилизировать основание жилых и коммерческих зданий, соединяя опоры и стены с твердыми несущими грунтами.Они пригодны как для легких, так и для тяжелых нагрузок.

Винтовые сваи — отличный выбор для старых конструкций, их также можно использовать в качестве временной привязки и контроля плавучести или даже контроля плавучести трубопровода.

Легконагруженные конструкции
  • Стены крыла
  • Межкомнатные полы
  • Плиты крыльца
  • Террасы на заднем дворе
  • Дополнения
Тяжелонагруженные конструкции
  • Одно- и многоэтажные дома
  • Башни электропередач

Подрядчики по производству винтовых свай в Калифорнии и Неваде

Мы обслуживаем всю Калифорнию, включая Лос-Анджелес, Сан-Диего, Сан-Хосе, Сан-Франциско, Фресно, Лонг-Бич, Сакраменто, Окленд; и вся Невада, включая Лас-Вегас, Хендерсон, Северный Лас-Вегас, Рино, Гумбольдт, Кингсбери.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
