Технология сборно-монолитного каркаса

Основным преимуществом технологии СМК является то, что она позволяет реализовать любые архитектурно-планировочные решения, а также обеспечить высокую скорость строительства зданий из железобетонных конструкций заводского изготовления.

Технология сборно-монолитного каркаса

Одной из самых перспективных строительных технологий при проектировании и строительстве любых типов зданий в настоящее время является технология сборно-монолитного каркаса, которая обеспечивает высокое качество строительства. Скорость возведения зданий, а также значительнее снижение себестоимости строительных работ.

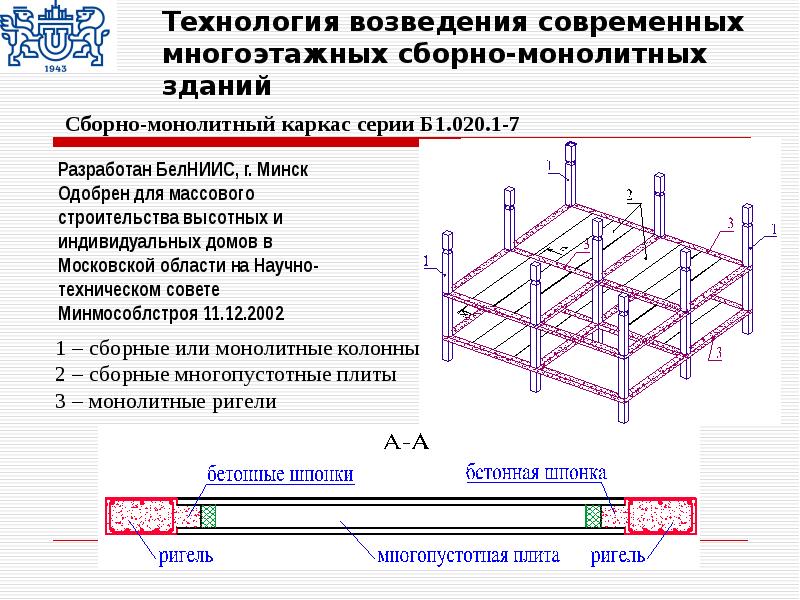

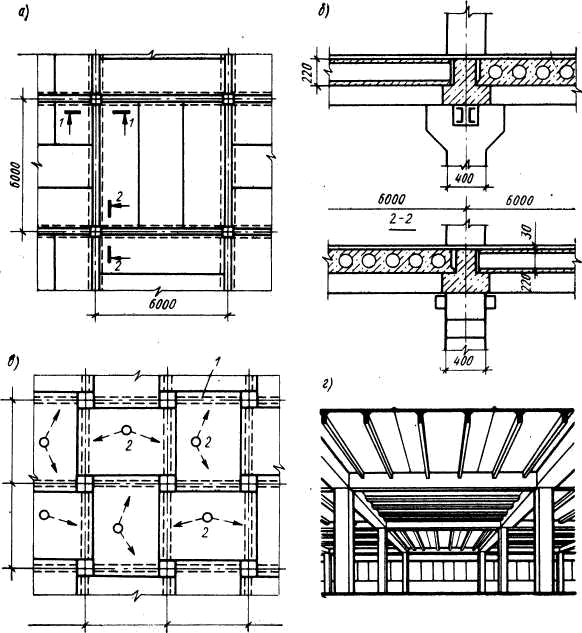

Основой сборно-монолитной технологии является несущий каркас, состоящий из основных железобетонных элементов заводского изготовления:

— сборных железобетонных клон;

— сборных железобетонных предварительно напряженных ригелей;

— предварительно напряженных пустотных плит перекрытий или преднапряженных плит несъемной опалубки.

Сборно-монолитная технология позволяет собирать каркасы с большими пролетами между колоннами, что дает возможность реализовать любой творческий замысел по архитектурному решению. Пространственная устойчивость и жесткость каркаса обеспечивается жесткостью узлов сопряжения ригелей с колоннами и диафрагмами жесткости, которые включаются в схему каркаса исходя из результатов расчета. Бетонирование узлов сопряжения ригелей с плитами перекрытия и заполнение швов между плитами бетоном создает жесткий диск перекрытия. Жесткие узлы каркаса обеспечиваются с помощью пропуска горизонтальных арматурных стержней через тело колонны с последующим омоноличиванием.

Соединение сборных железобетонных колонн осуществляется без сварки по типу штепсельного стыка. Для сопряжения колонн с ригелями в колоннах на уровне перекрытия предусматриваются участки с оголенной арматурой, усиленной крестовыми арматурными связями. Стык осуществляется за счет пропуска дополнительных арматурных стержней через тело колонны.

Благодаря использованию гибкой технологии изготовления колонн обеспечивается любая высота этажа.

Формообразующие части сборных железобетонных предварительно напряженных ригелей и плит перекрытия выполняются в заводских условиях и являются несъемной опалубкой для укладки монолитного бетона. Сборные железобетонные предварительно напряженные ригели служат ребрами монолитного перекрытия. Надежная связь бетона сборной части ригеля и бетона омоноличивания осуществляется с помощью предусмотренных в верхней зоне ригеля выступающих замкнутых хомутов. В торцах ригелей предусматриваются пазы для сопряжения с колонной. Арматура узла сопряжения пропускается через тело колонны и вводится в пазы ригелей, после чего происходит омоноличивание узла сопряжения. Эта операция является первым этапом бетонирования стыка ригеля с колонной, с помощью которой достигается фиксация ригеля в проектном положении. Второй этап выполняется при омоноличивании опорных зон плит перекрытия после установки верхних узловых стержней, пропущенных сквозь тело колонны, которые являются верхней рабочей арматурой ригеля и обеспечивают неразрезность работы ригеля.

После омоноличивания узла примыкания ригеля и плит перекрытий образуется тавровое расчетное сечение.

При устройстве перекрытий используются два вида плит:

— предварительно напряженные пустотные плиты перекрытия;

— предварительно напряженные плиты несъемной опалубки.

Плиты несъемной опалубки состоят из предварительно напряженных железобетонных плит толщиной 60 мм, служащих несъемной опалубкой и монолитного армированного слоя толщиной 100-190 мм, в зависимости от длины пролета и заданной проектом нагрузки. Поверхность плиты перекрытия, соприкасающаяся с бетоном для омоноличивания, выполняется на заводе шероховатой для надежной связи монолитной части бетона со сборной плитой перекрытия.

Предварительно напряженные пустотные плиты перекрытия изготавливаются толщиной 220 мм. В местах опирания плит перекрытия на ригель, пустоты плит заполняются бетоном класса В30 на глубину 300 мм.

В узлах опирания сборных плит на сборные ригели устанавливаются анкерные связи. Крепление анкерной связи к плите выполняется за счет установки анкера в вырезаемом по месту отверстии в плите, с последующим омоноличиванием.

Схема монтажа сборно-монолитного каркаса



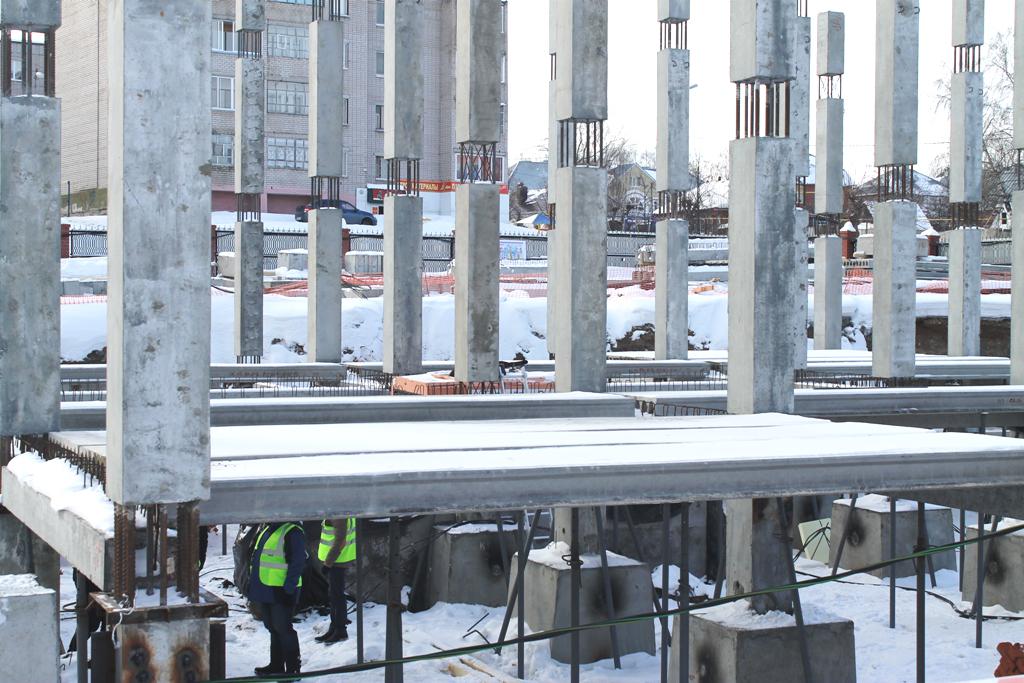

Установка колонн



Установка ригелей


Схема крепления ригелей



Монтаж пустотных плит



Замоноличивание верхнего армированного слоя (несъемная плита-опалубка)



Возведение перегородок и стен




Технология возведения здания со сборно-монолитным каркасом Текст научной статьи по специальности «Строительство и архитектура»

УДК 69. 059.7:624

Н. И. НЕТЕСА, Д. В. ПАЛАНЧУК (ДИИТ)

ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ЗДАНИЯ СО СБОРНО-МОНОЛИТНЫМ КАРКАСОМ

Викладеш проблеми зведення будiвель i3 залiзобетонним каркасом, що складаеться i3 збiрних колон, пу-стотних плит настилу, монолгтних ригелiв i дшянок, що знаходяться на одному piBHi кожного поверху.

Ключовi слова: будiвництво, технологiчнiсть, трудомiсткiсть, матерiаломiсткiсть, збiрно-монолiтний каркас, монтаж, бетонування, плита

Изложены проблемы возведения зданий с железобетонным каркасом, состоящим из сборных колонн, пустотных плит настила, монолитных ригелей и участков, находящихся на одном уровне каждого этажа.

Ключевые слова: строительство, технологичность, трудоемкость, материалоемкость, сборно-монолитный каркас, монтаж, бетонирование, плита

The problems of erection of buildings are expounded with reinforced-concrete framework, consisting of collapsible columns, emptiness flags of flooring, monolithic rygeley and areas being at one level of every floor.

Keywords: building, adaptability to manufacture, labour input, a construction-monolithic skeleton, installation, concreting, plate

Постановка проблемы

В связи с кризисными явлениями в мире и Украине строительство жилья существенно уменьшилось. Однако потребность в новых квартирах в нашей стране огромна. Но отсутствие средств у основной массы населения и государства не позволяет развернуть широкомасштабное жилищное строительство. Одним из возможных решений этой проблемы является снижение материалоемкости и трудоемкости строительства и, как следствие, снижение стоимости строительства.

Анализ последних исследований и определение нерешенных проблем

За последние 10-15 лет в Украине интенсивно развивалась технология монолитного строительства, в том числе жилых и общественных зданий с монолитным железобетонным каркасом.

Эта технология и архитектурно -конструктивные решения зданий, которые обеспечиваются при ее использовании, имеют существенные преимущества перед сборными железобетонными зданиями, возводимыми с середины прошлого века на основе индустрии сборного домостроения. Главными из них является возможность отказаться от жестких архитектурно-планировочных решений, повысить надежность зданий, обеспечить современный разнообразный облик зданий, а также снизить энергозатраты на эксплуатацию зданий.

Однако, несмотря на современные индустриальные методы монолитного строитель-

ства, которые обеспечиваются главным образом применением эффективных опалубок, централизованным изготовлением и применением бетонных смесей с хорошими свойствами по удобоукладываемости, этот метод имеет существенные недостатки. Главными из них являются наличие мокрых процессов, особенно в зимний период, повышенная масса каркаса, значительный расход арматуры, до 40 кг на квадратный метр перекрытия при невозможности использования ее предварительного напряжения и индустриальных методов устройства.

Компромиссным решением выше обозначенной проблемы может быть применение сборно-монолитного каркаса на основе разработанных БелНИИСом конструктивных схем [1].

Принципиальные конструктивно-технологические решения этого вида строительства в Украине, а также результаты испытания надежности сочленения пустотных плит настила с ригелями изложены в работах [2, 3]. Основным преимуществом этого вида строительства является возможность свободной планировки помещений, высокая степень надежности монолитного каркаса при существенном снижении трудозатрат и материалоемкости, особенно расхода арматуры.

Цель проведенных исследований. На основе накопленного опыта возведения здания из сборно-монолитного каркаса определить преимущества и недостатки этого метода строительства, разработать основные рекомендации по его дальнейшему использованию в Украине.

© Нетеса Н. И., Паланчук Д. В., 2012

Основной материал исследований

Сборно-монолитный каркас применен для возведения надземной части многоэтажного административно-жилого комплекса по ул. Советская, 1 в г. Новомосковске. Нулевой цикл выполнен в монолитном варианте с возведением монолитных оголовков колон на проектную высоту. После приемки нулевого цикла и оголовков колонн на них монтировались сборные железобетонные колонны высотой на два и три этажа. Главной отличительной особенностью этих колон является их стык через выпуски арматуры (рис. 1) с их последующей сваркой в металлических скобах (рис. 2).

Рис. 1. Выпуски арматуры в торцах колон для их сочленения в процессе монтажа

Рис. 2. Узел сочленения сборных колонн

Кроме того, колонны при изготовлении не бетонировались в районе их сочленения с ригелями перекрытий. Для обеспечения их жесткости в этом месте арматура колонн дополнительно усиливалась перекрестными стержнями (рис. 3.).

Монтаж колонн производился через кондукторы, что значительно упрощало этот процесс и позволяло существенно экономить время ба-

шенного крана на эту операцию (рис. 4). Рабочие практически укладывались в нормативные трудозатраты по ДБН Д 2.2-7-99, норма 7-8-3 -13,5 чел-часа и 0,78 маш-часа на монтаж одной колонны.

Рис. 3. Узел сочленения колон с ригелями

Рис. 4. Монтаж колонн

Если монтаж колонны высотой на три этажа производится за одну операцию, то для ее устройства в монолитном варианте потребуется четыре операции на каждом этаже, а всего 12 операций: монтаж каркаса, который также надо изготовить в условиях строительной площадки, монтаж опалубки, бетонирование, демонтаж опалубки. Только по норме 6-53-7 ДСТУ Б Д 2.2-1-2008, соответствующей реальным трудозатратам, на установку и разборку опалубки фирмы Дока этих колонн на три этажа требует-

ся 17,55 чел-часа и 3,24 маш-часа. Кроме того, надо также выполнить весьма трудоемкие и опасные операции по монтажу каркаса и бетонированию колон.

После монтажа колонн и их приемки устанавливают опалубку несущих и связующих ригелей (рис. 5). Непосредственно на ригели монтировали многопустотные плиты перекрытий (рис. 6). На первом этапе возведения здания использовались плиты, которые традиционно выпускались в нашем регионе на существующих старых технологических линиях. Но при их производстве пуансон пропускался на всю длину плит, чтобы с каждой стоны плиты были одинаковые отверстия. Устройство этих отверстий позволяло в процессе бетонирования ригелей образовать бетонные шпонки за счет заполнения бетонной смесью этих отверстий на глубину 15. ..20 см. Проведенными ранее испытаниями подтверждена надежная несущая способность этого стыка, которая в несколько раз превосходит требуемую проектную [2].

Рис. 5. Установка опалубки ригелей

Рис. 6. Монтаж плит перекрытий и армирование ригелей и монолитных участков в местах устройства коммуникаций

Но из-за изношенного оборудования, на котором выпускаются эти плиты, они имеют низкое качество нижней поверхности — «пропелер-ность», что часто не позволяет обеспечить ровную гладкую поверхность потолка. Кроме того при бетонировании для надежного сочленения плит по продольным граням приходилось устанавливать опалубку, что увеличивало трудоемкость устройства перекрытия в целом.

Поэтому, после начала выпуска в Днепропетровске многопустотных плит перекрытия по непрерывной технологии с их последующей разрезкой на требуемую длину, применили эти плиты. Они отличаются высоким качеством бетона, значительно меньшим, чем в аналогичных плитах, изготовленных по традиционной технологи, расходом преднапряженной арматуры, точными размерами, ровной гладкой поверхностью. Важной отличительной особенностью этих плит является также наличие уширенной полки по нижней продольной грани плиты, что позволяет без дополнительно установленной опалубки снизу бетонировать стык плит, в том числе с установкой при необходимости в него армокаркаса. Профиль боковых граней плит позволяет после обетонирования их стыка обеспечить надежную совместную работу.

Установленные в проектное положение плиты создают боковую опалубку для несущих и связующих ригелей, в которые устанавливается арматура в соответствии с проектом. Это одна из наиболее трудоемких и сложных в выполнении операций этого метода устройства сборно-монолитного каркаса. Рабочие должны выполнять ее на корточках или на коленях, расстановка хомутов в проектное положение и их закрепление с продольной арматурой затруднено.

Для упрощения этой операции при безусловном обеспечении надежности армирования и несущей способности арматуры по восприятию как продольных, так и поперечных (перерезывающих) усилий хомуты заменены поперечными каркасами (рис. 7).

Они универсальны, изготавливаются на заводской автоматизированной технологической линии и доставляются на строительную площадку. Рабочие разрезают их на заданную длину и устанавливают в проектное положение, привязывая вязальной проволокой к верхним и нижним продольным стержням арматуры. Применение таких каркасов в несколько раз снижает трудоемкость операции по армированию ригелей.

Рис. 7. Армирование ригелей с использованием поперечных каркасов

При толщине плит 22 см несущие и связующие ригели запроектированы высотой 27 см для повышения их несущей способности, а также усиления узла сочленения перекрытия с колонной, главным образом для восприятия перерезывающих усилий. Низ ригелей запроектирован на одном уровне с нижней плоскостью плит для обеспечения технологичности устройства перекрытия. Увеличенная высота ригелей обеспечивается установкой опалубки из брусков толщиной 5 см по верхней боковой грани плит (см. рис. 6). Этот выступ в последующем будет скрыт в конструкции пола.

Бетонирование несущих и связующих ригелей, а также продольных стыков плит и монолитных участков, которые устраиваются в местах устройства вертикальных коммуникаций, проводится одновременно. В процессе бетонирования бетонной смесью заполняется также стык ригелей с колоннами. Бетонированию этого узла уделяется особое внимание, надо обеспечить подпор бетонной смеси в процессе укладки и уплотнения, чтобы надежно заполнить бетонной смесью этот стык. В процессе бетонирования бетонная смесь на 15. 20 см заполняет пустоты плит, образуя шпонку, которая обеспечивает надежное сочленение плит с несущими ригелями. Совместное бетонирование всех элементов перекрытия обеспечивает жесткий диск из плит пустотного настила, монолитных участков, несущих и связующих ригелей с монолитным опиранием на колонны (рис. 8).

Несущая способность сборно-монолитного перекрытия из многопустотных плит настила и монолитных ригелей подтверждена проведенными лабораторными и натурными испытаниями [2]. Важнейшими преимуществами такого вида перекрытия перед традиционно применя-

емым монолитным является существенно пониженная материалоемкость. При толщине плит перекрытия 22 см приведенная толщина бетона составляет 13 см. Расход арматуры в таких плитах не превышает 2 кг на квадратный метр перекрытия, а с учетом армирования ригелей средний расход арматуры на один квадратный метр перекрытия не превышает 12 кг. В то же время средний расход арматуры на один квадратный метр монолитного перекрытия составляет 30.40 кг.

Рис. 8. Сборно-монолитное перекрытие из сборных многопустотных плит настила и монолитных несущих и связующих ригелей

В таком перекрытии реализуется важное преимущество преднапряженного железобетона плит настила, которые при рациональном проектировании могут заполнять более 80 % площади перекрытия. Используя сборно-монолитное перекрытие из многопустотных плит настила и монолитных ригелей можно перекрывать пролеты до 8 метров при расчетной нагрузке на него до 1000 кг на квадратный метр. При необходимости устройства больших пролетов необходимо использовать плиты пустотного настила большей толщины, а также большей несущей способности, которая легко регулируется количеством устанавливаемой преднапряженной арматуры.

Применение сборно-монолитного варианта возведения каркаса многоэтажного здания позволяет снизить трудоемкость возведения каркаса и его материалоемкость до 20 %. Технология возведения сборно-монолитного каркаса здания достаточно проста, рабочие и инженерно-технические работники, занятые на возведении монолитных каркасов, быстро ее осваивают. Но при строительстве первых таких зданий необходимо тщательно разрабатывать проект производства работ и, в частности, детальную тех-

нологическую карту на устройство сборно-монолитного каркаса.

Особое внимание необходимо обратить на устойчивость всех конструктивных элементов в процессе их устройства. Устойчивость колонн обеспечивается применением одиночных кондукторов, которые должны надежно закрепляться за оголовки ранее закрепленных колонн. Сварку выпусков арматуры колонн должны производить квалифицированные сварщики, имеющие соответствующий сертификат. Качество сварных швов необходимо контролировать в соответствии с действующими нормативными документами. Нами для гарантированной надежности каждого сварного шва проводилось его дополнительное усиление по рекомендациям действующего ГОСТа. Кондуктор снимался после приемки сварных швов.

Устойчивость опалубки, на которую монтировались плиты перекрытий обеспечивалась легко, так как эта опалубка рассчитана на монолитное перекрытие, которое тяжелее сборно-монолитного.

Выводы

1. Технология возведения многоэтажных зданий со сборно-монолитным каркасом может успешно применяться в Украине с использованием многопустотных плит настила, выпускае-

мых на технологических линях непрерывного формования.

2. Для реализации этого эффективного метода возведения многоэтажных гражданских зданий необходимо обучение инженерно-технического персонала и рабочих на основе полученного практического опыта.

БИБЛИОГРАФИЧЕСКИЙ СПИСОК

1. Уткин, В. Л. Новые технологии строительной индустрии [Текст] / В. Л. Уткин. — М.: Русский Издательский Дом, 2004. — 116 с.

2. Савицкий, Н. В. Плоское сборно-монолитное перекрытие [Текст] / Н. В. Савицкий, К. В. Ба-ташева, Е. Л. Токарь // Сб. научн. трудов. «Инновационные технологии жизненного цикла объектов жилищно-гражданского, промышленного и транспортного назначения» — Днепропетровск: ПГАСА, 2006. — С. 413-418.

3. Нетеса, Н. И. Сборно-монолитное строительство: проблемы и перспективы [Текст] / Н. И. Нетеса, А. Н. Пшинько, Д. В. Паланчук // Проблемы и перспективы развития железнодорожного транспорта: Тезисы ЬХУ1 международной научно-практической конференции/ — Д.: Дншр. нац. ун-ту залiзн. трансп. iм. акад. В Лазаряна, 2006. — С.252-253.

Поступила в редколлегию 25.07.11. Принята к печати 20.09.2011.

8 главных элементов сборного каркаса МКС

Мы проектируем и строим здания и сооружения преимущественно в сборно-монолитном железобетонном каркасе. Расскажем в этой статье про его особенности и преимущества, а также пройдемся по 8 основным элементам.

ЖК «Острова» в Казани: смотрите видеообзор объекта

Почему сборно-монолитный?

Несущий остов в наших проектах представлен готовыми заводскими изделиями — это колонны, преднапряжённые ригели, плиты перекрытия и другие элементы. Все элементы объединяются с помощью омоноличивания стыков — колонны с ригелем и ригеля с плитой перекрытия. При этом объём монолитных работ не превышает 7% от общего объёма работ строительства.

Это дает нам экономический эффект за счёт быстрого возведения несущих конструкций: под одним краном строители монтируют до 4000 кв.м каркаса в месяц. Производство монолитных работ существенно зависит от погодных условий и времени года. Суровый климат в нашей стране вынуждает строителей использовать дополнительные средства: модификаторы для понижения температуры замерзания воды, электропрогрев бетона или другие способы поддержания тепла.

Это приводит к удорожанию строительных работ. Представьте, если вы строите, например, небольшое по современным меркам 9-этажное здание из монолитного каркаса: сколько энергии потребуется для его прогрева?

Наша технология строительства позволяет изготовить на заводе сборные элементы с высокой степенью точности и надежности, ускорить темпы строительства в 1,5-2 раза по сравнению с монолитным и кирпичным строительством, снизить расход основных материалов(цемент, щебень, арматура) в среднем в 2 раза, а также производить строительные работы до -25°С без потери качества и скорости монтажа конструкций.

Конструктивные особенности

Наша каркасная система дает большой простор для архитекторов: им будет несложно сформировать объёмно-планировочные решения за счёт сетки колонн до 12х12 м, которые соединяются ригелями под любым углом. Обычно ригели ухудшают эстетику интерьера помещений — их края выступают в местах пересечения потолков и стен. В нашем каркасе такого нет: мы закладываем ригели в межквартирных стенах или скрываем их в раскладке плит перекрытий.

Cборный каркас позволяет нам увеличить полезную площадь квартир на 5-9% в сравнении с кирпичным домостроением и в зависимости от планировочных решений. В преимущество железобетона верил архитектор Ле Корбюзье уже в начале 20 века: он декларировал знаменитые «5 отправных точек современной архитектуры». В них он отверг предназначение стен как несущей конструкции, провозгласил свободную планировку помещений и свободный от нагрузок фасад, который теперь может принимать любые формы. Эти положения актуальны и сейчас: железобетон был главным строительным материалом XX века и скорее всего останется им в XXI.

Элементы каркаса

А теперь — краткий обзор 8 главных элементов нашего каркаса.

1. Колонны выполняются неразрезными высотой до 5-ти этажей. Сечение колонн определяется расчетом и может быть от 250х250 до 400х600 с шагом 50 мм в любом направлении. Если потребуется большее сечение колонны по расчету, то производится стыковка двух колонн или параллельно, или под углом, или в виде «Т»-образное сечения. Стыковка колонн по высоте выполняется посредством штепсельного стыка.

2. Ригели могут быть длиной до 12 (иногда до 15) метров. Наиболее оптимальная с экономической точки зрения сетка для жилья 7-7,5 м. Сечения ригелей в основном 300х250(h) или 400х250(h). А в случае попадания ригеля в край жилой комнаты — высотой сечения 100 и 150 мм. Соответственно, связевые ригели вдоль плит перекрытия могут выполнятся скрытыми.

3. Плиты перекрытия применяются как безопалубочной формовки (ПБ), так и с агрегатно-поточных линий (ПК). Допускается устройство вырезов в плитах в ПБ — шириной не более 1-й пустоты, в ПК — до 1/3 пролета, но с внесением усиления в чертежи изделия.

4. Лестницы состоят из сборных маршей, индивидуальных балок под их опирание и пустотных плит для площадок.

5. Диафрагмы жёсткости устанавливаются в зданиях выше 5-ти этажей. Чаще всего диафрагмы размещают в районе лестничной клетки с частичным опиранием на нее лестничной площадки и балки, а также в межквартирных перегородках.

6. Шахты лифтов выполняются как полносборные (тюбинги), так и состоящие из отдельных панелей. Они объединяются в пространственный элемент на строительной площадке с помощью стыковки элементов на сварке или омоноличивания выпусков в торцах панелей.

7. Балконные плиты обычно применяются в сборном исполнении с опиранием на 2 или 3 стороны. Конфигурация балконных плит может быть различна в зависимости от архитектурных решений.

8. Консольные рамки устраиваются под кирпичную кладку, когда она используется в качестве облицовки фасада. В рамки мы помещаем термовкладыши, чтобы обеспечить утепление ригелей и колонн каркаса.

Посмотрите видеоролик c наглядной демонстрацией нашего каркаса: от изготовления изделий на заводе до сдачи объекта в эксплуатацию.

О КОМПАНИИ. Группа компаний «СМК СтройПроект» создана с целью продвижения на строительном

в 1,5 2 раза больше, чем на 1 м 2

Расходы основных материалов и трудоемкость монтажа на 1 м 2 производственной площади многоэтажного здания с сеткой колонн 6 X 9 м при статической полезной нагрузке перекрытия до 1,5 тс/м 2 в 1,5 2 раза

Подробнее

ООО «Псковский завод ЖБИ-1»

Колонны и ригели Колонны в промышленных зданиях. Унифицированные железобетонные колонны предназначены для одноэтажных зданий с сеткой разбивочных осей до 12 х 36 м, бескрановых и с опорными кранами грузоподъемностью

Подробнее

О СИСТЕМЕ КБК. Описание системы

О СИСТЕМЕ КБК Описание системы Сборно-монолитная конструктивная система «КБК» является дальнейшим развитием систем серии КУБ. В КБК использованы наиболее эффективные особенности сборно-монолитных систем

Подробнее

RU (11) (51) МПК E04C 3/20 ( )

РОССИЙСКАЯ ФЕДЕРАЦИЯ (19) RU (11) (51) МПК E04C 3/20 (2006.01) 170 711 (13) U1 R U 1 7 0 7 1 1 U 1 ФЕДЕРАЛЬНАЯ СЛУЖБА ПО ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ (12) ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ К ПАТЕНТУ (21)(22)

Подробнее

Инженерный вестник Дона, 4, ч.2 (2014) УДК

УДК 69.057.2 Возведение многоэтажных зданий с монолитными железобетонными перекрытиями с помощью сборных крупноразмерных пространственных конструкций O. Л. Фиговский, А. М.Футорянский Международный нанотехнологический

Подробнее

1.1 Общие сведения о многоэтажных зданиях.

Тема 1. Основы проектирования многоэтажных гражданских зданий. Рассматриваемые вопросы: Общие сведения о многоэтажных зданиях. Требования, предъявляемые к многоэтажным зданиям. Понятие о строительной системе.

Подробнее

Классификация зданий

Классификация зданий Классификация жилых зданий Типы зданий Требования, предъявляемые к зданиям Возводимые здания должны наиболее полно отвечать их назначению и удовлетворять следующим требованиям: функциональным,

Подробнее

Железобетонные стеновые панели.

Железобетонные стеновые панели. Стеновые панели изготавливаются двух типов: трехслойные (REI 120) с гибкими связями, состоящими из двух железобетонных слоев, соединенных между собой гибкими связями и утеплителем

Подробнее

Нанотехнологии в строительном комплексе

Нанотехнологии в строительном комплексе Домостроительный комбинат «Град» Домостроительный комбинат «Град» крупнейший домостроительный комбинат полного цикла производства на территории России. Расположен

Подробнее

КОМПАНИЯ «СИСТЕМА СТРОЙ»

КОМПАНИЯ «СИСТЕМА СТРОЙ» Компания «СИСТЕМА СТРОЙ» Общество с ограниченной ответственностью Россия, 603058, г.нижний Новгород, Грекова, д.4 Почт. адрес: г.нижний Новгород, 603159, а/я 75 е mail: [email protected],

Подробнее

ОБЗОР КАРКАСНЫХ КОНСТРУКТИВНЫХ СИСТЕМ

Секция 11 579 УДК 721 З. НЕБУС, А.Ш. ВЯСЛЕВ, студенты гр. 110.6 Научный руководитель: А.Н. ОВСЯННИКОВ, канд. техн. наук, доцент ОБЗОР КАРКАСНЫХ КОНСТРУКТИВНЫХ СИСТЕМ В настоящее время в строительстве применяются

Подробнее

МНОГОКВАРТИРНОГО ДОМА

Филиал «Новополоцкжелезобетон» ОАО «Кричевцементношифер» предлагает поставку железобетонных конструкций для строительства СБОРНО-КАРКАСНОГО МНОГОКВАРТИРНОГО ДОМА нового поколения Разработчиком проекта

Подробнее

Нормативные требования по применению 1

Обзор нормативных документов и требований по применению керамических крупноформатных камней в каменных конструкциях зданий с несущими стенами из кирпича и каменных кладок Классификация кирпича и камня

Подробнее

Элементы каркаса РИГЕЛИ И БАЛКИ

Элементы каркаса РИГЕЛИ И БАЛКИ Закрытое акционерное общество «Т-Бетон» изготавливает элементы каркаса под наименованием изделия «ригели и балки» исходя из требований стандартов ГОСТ 13015-2003 «Конструкции

Подробнее

фирма «СИСТЕМА СТРОЙ»

фирма «СИСТЕМА СТРОЙ» Инновационные технологии фирмы «СИСТЕМА СТРОЙ» О КОМПАНИИ СОЗДАНИЕ И РЕОРГАНИЗАЦИЯ ФИРМЫ 1991 г. Строительно-промышленное государственное предприятие «СИСТЕМА» (СПГП «СИСТЕМА») 1993

Подробнее

Отдельные опоры несущие вертикальные элементы (колонны, столбы, стойки), передающие нагрузку от перекрытий и других элементов здания на фундаменты.

Основные конструктивные элементы гражданских зданий это фундаменты, стелы, перекрытия, отдельные опоры, крыши, лестницы, окна, двери и перегородки (рис. 3.1). Фундаменты являются подземной конструкцией,

Подробнее

Содержание 2 стр. Рабочие чертежи

Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-9 Ригели высотой 600 мм из

Подробнее

НОВАЯ СЕРИЯ «КАРКАСНО- ПАНЕЛЬНЫЙ ДОМ»

НОВАЯ «КАРКАСНО- ПАНЕЛЬНЫЙ ДОМ» 1 «У нас есть уникальный шанс в ближайшее десятилетие кардинально решить жилищную проблему. Считаю этот вопрос наиболее важным как для Правительства, так и для руководителей

Подробнее

Технология строительства

Технология строительства О ТЕХНОЛОГИИ Технология энергоэффективных домов «Uber Bau» со сроком эксплуатации от 100 лет Экологичность Проживая в доме, построенном по технологии «Uber Bau» человек ощущает

Подробнее

Пост напряженный бетон

Пост напряженный бетон Система пост напряжения без сцепления с бетоном является полноценной структурированной системой успешно используемой во всем мире в сфере строительства. Как для крупных так и для

Подробнее

Технические условия 2 стр

Серия 1.241-1 Панели перекрытий железобетонные многопустотные Выпуск 35. Предварительно напряженные панели длиной 898 см, шириной 99 и 149см, армированные стержнями из стали класса Ат-IVc. Метод натяжения

Подробнее

АРХИТЕКТУРА И СТРОИТЕЛЬСТВО

АРХИТЕКТУРА И СТРОИТЕЛЬСТВО УДК 69.58:728.48 Н.Н. Алешин, Д.Н. Алешин, А.В. Колесников Сибирский государственный индустриальный университет ОЦЕНКА ТЕХНИЧЕСКОГО СОСТОЯНИЯ СТРОИТЕЛЬНЫХ КОНСТРУКЦИЙ ОБЩЕСТВЕННОГО

Подробнее

Содержание 2 стр. Рабочие чертежи

Серия 1.020-1/87 Конструкции каркаса межвидового применения для многоэтажных общественных зданий, производственных и вспомогательных зданий промышленных предприятий. Выпуск 3-3 Ригели высотой 600 мм для

Подробнее

БЕТОНЫ ГОСТ Р

Государственный стандарт РФ БЕТОНЫ ПРАВИЛА КОНТРОЛЯ ПРОЧНОСТИ ГОСТ Р 18105-2008 Содержание Область применения..2 Нормативные ссылки.2 Термины и определения 3 1. Основные положения 5 2. Определение прочности

Подробнее

Железобетонные СТЕНОВЫЕ ЭЛЕМЕНТЫ

Железобетонные СТЕНОВЫЕ ЭЛЕМЕНТЫ Закрытое акционерное общество «Т-Бетон» изготавливает стеновые элементы, исходя из требований ГОСТ 13015-2003 «Конструкции и изделия бетонные и железобетонные сборные»,

Подробнее

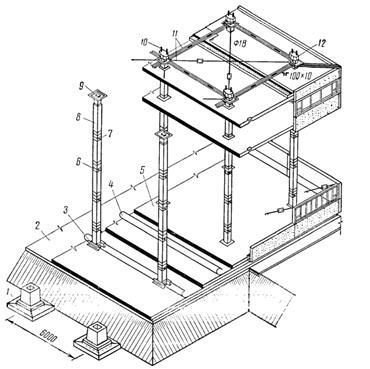

Монтаж каркасных многоэтажных зданий

Содержание материала

Страница 1 из 5

8. 1.Характеристика конструкций.

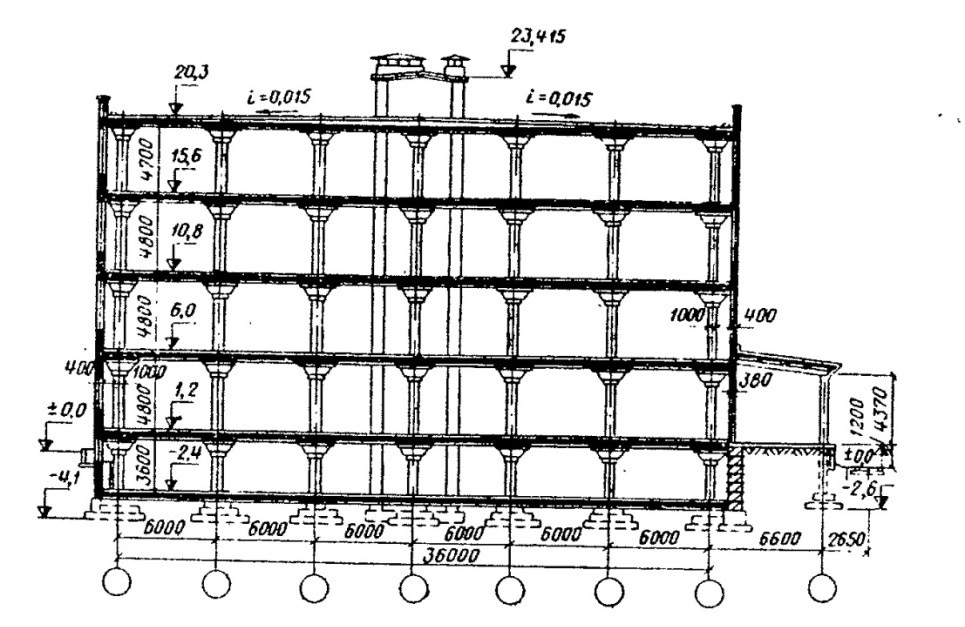

Каркасные многоэтажные здания (в пределах секции), строятся прямо-угольными в плане, без перепадов высот. Все размеры несущих и огражда-ющих конструкций кратны номинальным размерам, с восприятием горизон-тальных усилий жёсткими узлами рам; связевой – при которой колонны ра-ботают только на вертикальные нагрузки, а горизонтальные воспринимаются системой вертикальных дисков и ядер жёсткости;  и рамно-планировочного модуля 0,5м и высотного 0,6м. Сетка колонн кратна укрупнённому планиро-вочному модулю 1,5м. Здания могут иметь подвесное или напольное подъёмно-транспортное оборудование.

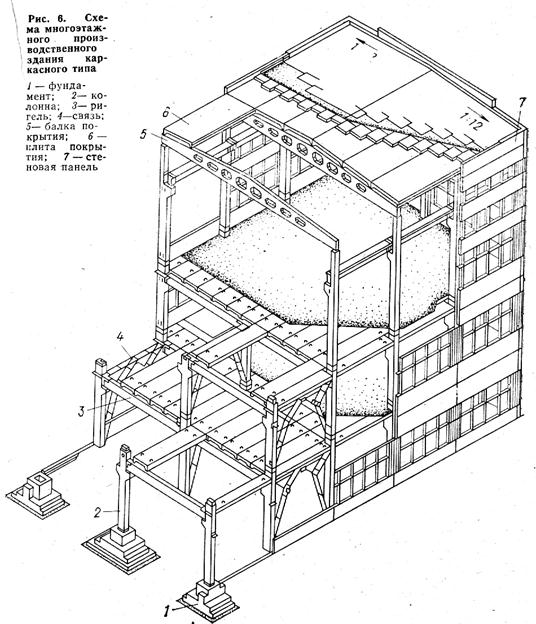

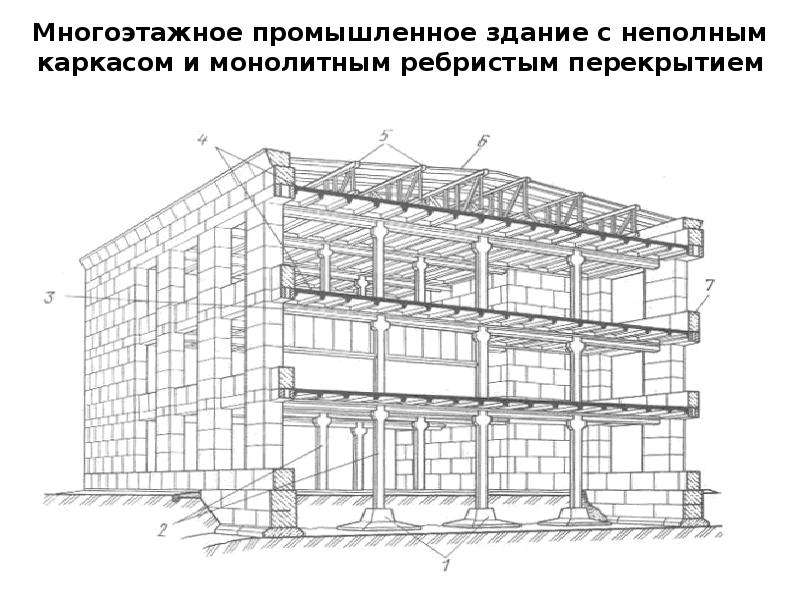

Промышленные здания выполняются из железобетонных элементов с сеткой колонн 6х6 или 6х9м, высотой этажей 3,6…7,2м, количество этажей от 2 до 12, с размерами температурных блоков (секций) до 60м.

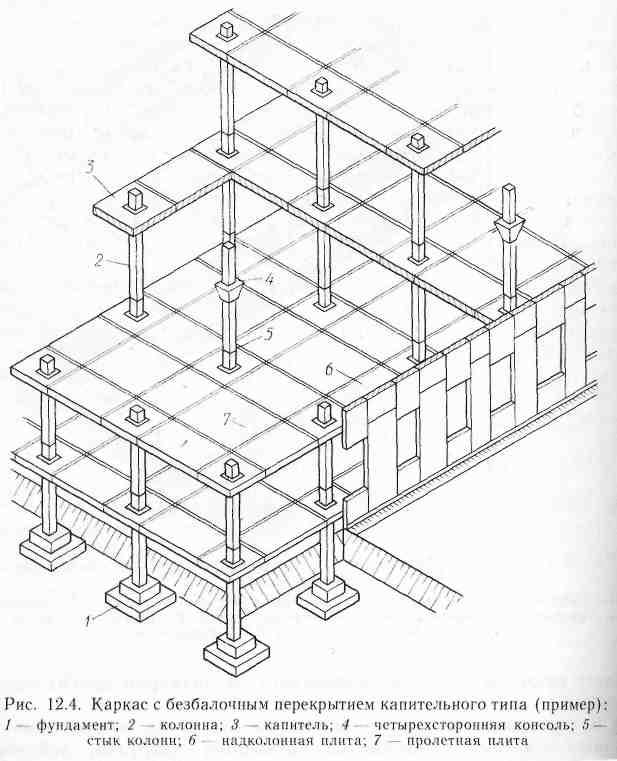

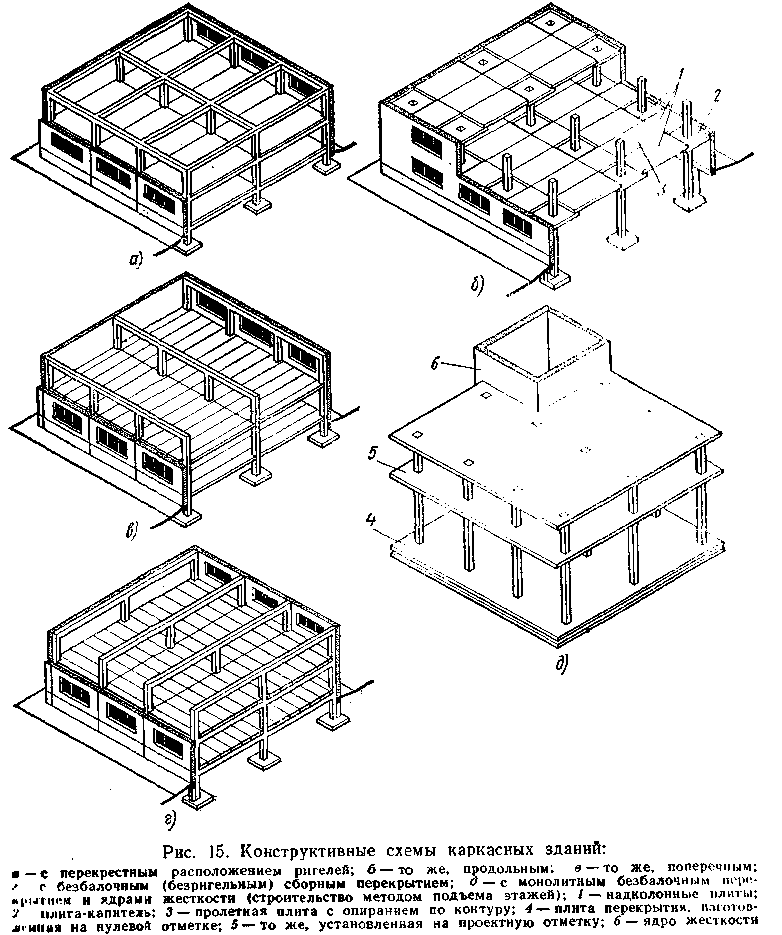

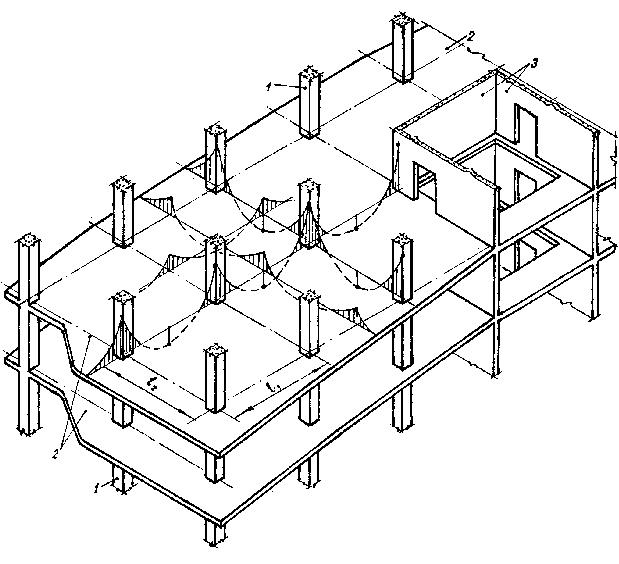

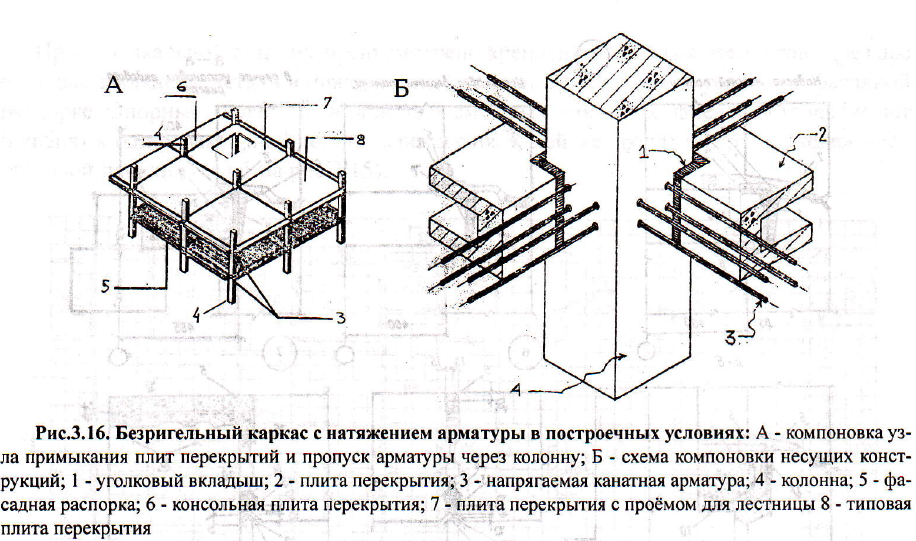

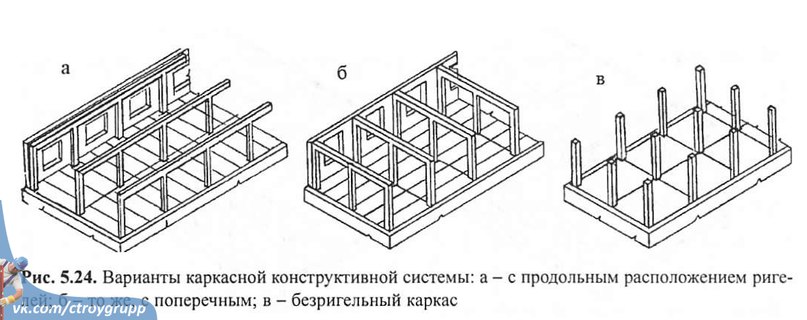

Конструктивные схемы зданий выполняются по рамной схеме (c воспри-ятием горизонтальных усилий жёсткими узлами рам) и рамно-связевой схеме ( с передачей усилий на поперечные и торцевые стены, стены лестничных клеток и лифтовых шахт).

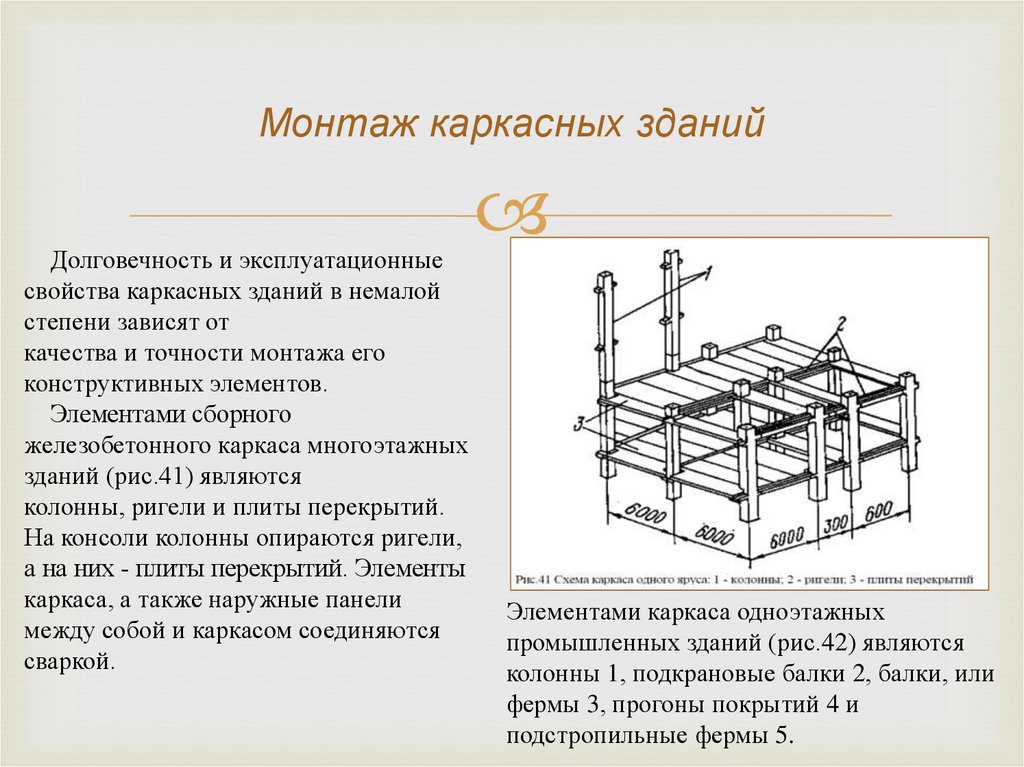

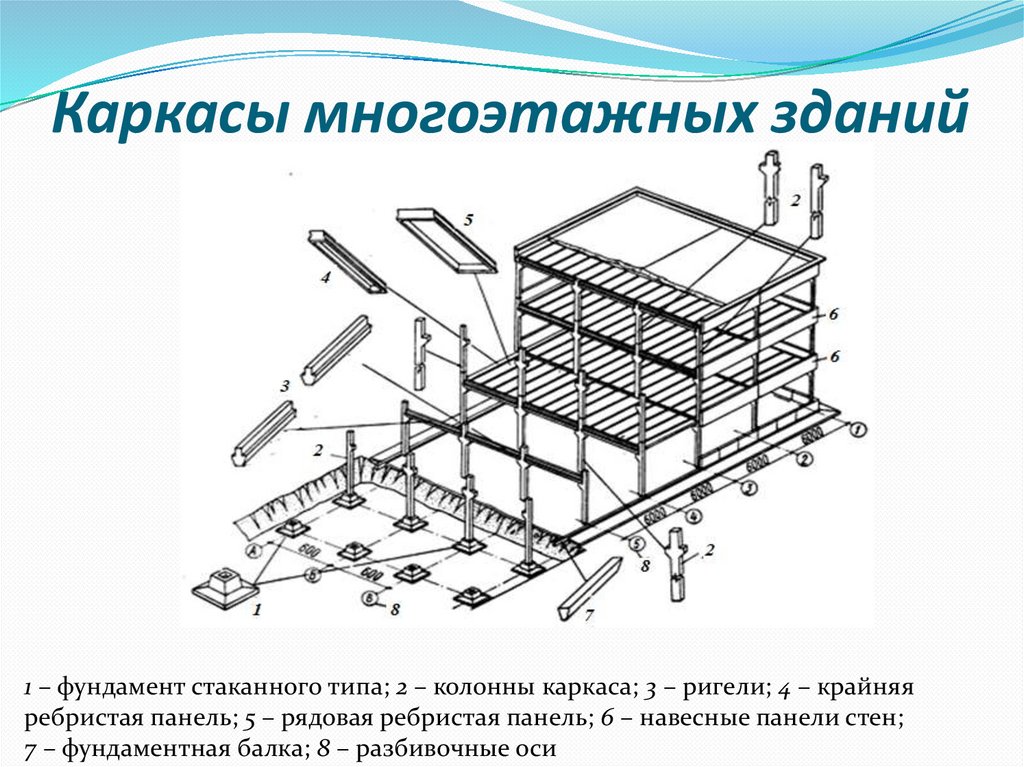

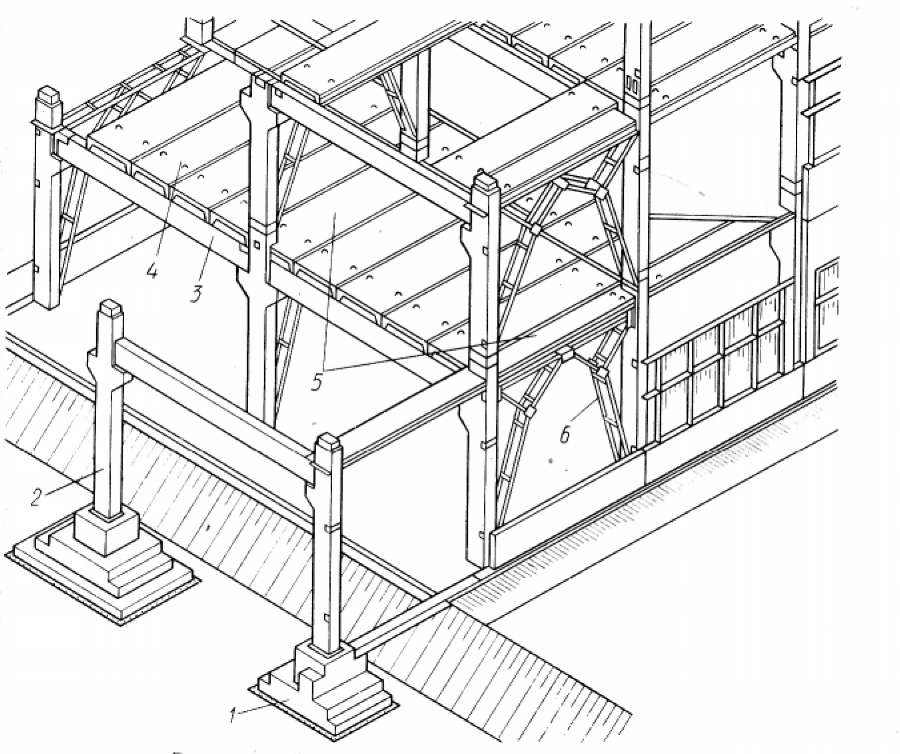

В основную номенклатуру сборных железобетонных элементов много-этажных каркасных зданий входят:

  —  фундаменты, стаканного типа, сборные или монолитные железо-бетонные. Площадь опирания обосновывается расчётом.

—         Колонны, квадратного сечения 40х40 или 60х60см. Высота колонн зависит от принятой их высотной разрезки и может быть на 1-5эта-жей, но не должна превышать 20м (из условий удобства транспорти-рования и монтажа). Стыки колонн выполняются жёсткими и, как правило, проектируются на высоте около 1м от отметки верха пере-крытия.

—         Ригели – несущие элементы балочного типа, таврового сечения с одной или двумя полками для плит перекрытий, опирающиеся на консоли колонн. Соединения закладных деталей колонн и ригелей осуществляются сваркой, с обетонированием узлов.

—         Плиты перекрытий (покрытий) применяются многопустотные или ребристые. Укладываются на полки ригелей и свариваются между собой через закладные детали. Швы между плитами заполняются бетоном. Плиты перекрытий разделяются на основные, межколон-ные и доборные.

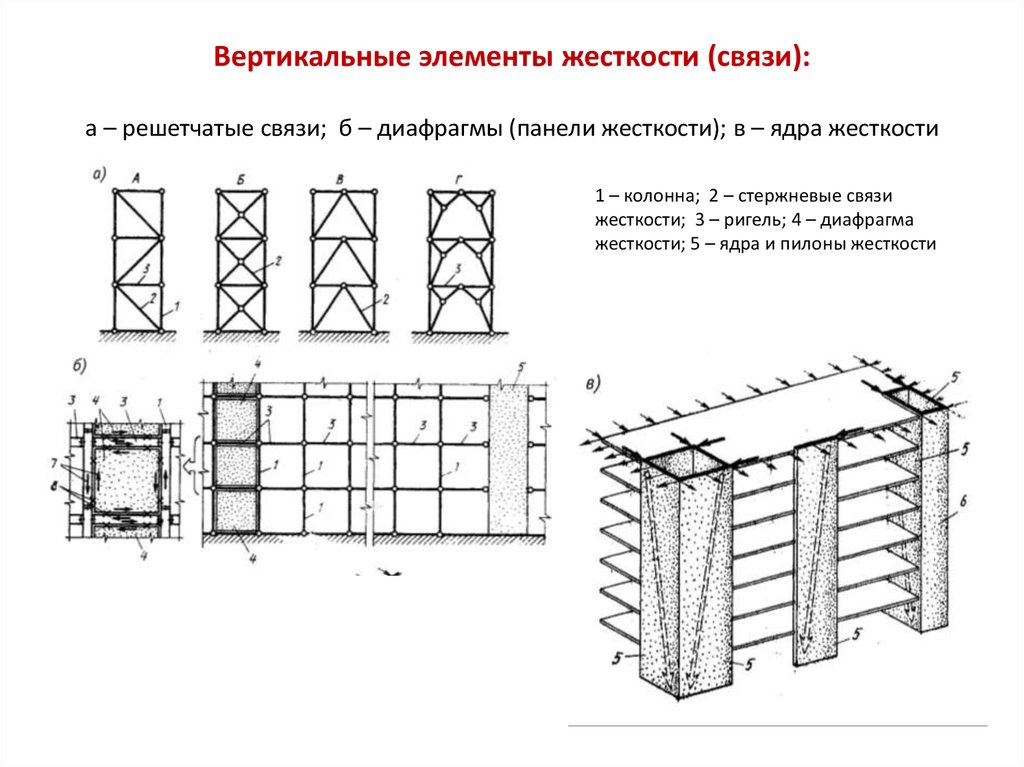

—         Диафрагмы жёсткости – элементы обеспечивающие жёсткость каркаса, имеют поэтажную разрезку с контактным горизонтальным стыком. В номенклатуру входят двухполочные и однополочные диафрагмы с проёмами и без проёмов.

—         Стеновые панели навесные, устанавливаются на монтажные столи-ки, привариваемые к закладным деталям колонн. Размеры по высоте 1,2 и 1,8м, по ширине зависит от пролёта.



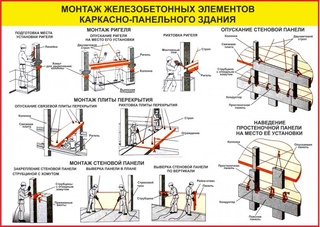

Монтаж сборного и сборно-монолитного каркаса

Технология сборно-монолитного каркаса заключается в производстве комплекта  универсальных железобетонных элементов в заводских условиях, для  их дальнейшего использовании в строительстве.

Основные составляющие сборно-монолитного каркаса:

 – это вертикальные опорные колонны;

—  ригели;

—   плиты перекрытия;

— диафрагмы жëсткости;

— лестничные марши;

— лестничные балки.



Основные преимущества технологии сборно-монолитного каркаса:

 — высокая заводская готовность изделий;

—  высокая скорость переналадки технологического оборудования под запросы заказчика;

— значительное снижение веса несущих конструкций

— уменьшение расходов электроэнергии при производстве в 3 раза по сравнению с другими технологиями производства железобетонных изделий

— уменьшение расходов основного сырья и материалов в 1,5 раза по сравнению с иными технологиями домостроения

—  сокращение сроков строительства по сравнению с монолитным и кирпичным строительством



Основные причины использования сборно-монолитных конструкций:

  • экономичность заводского производства элементов СМК
  • низкие материальные и трудовые траты
  • высокое качество продукции



Возможности сборно-монолитных конструкций

Использование сборно-монолитного каркаса возможно с применением пустотного настила до 27 этажей. Также допустимо строительство по технологии СМК в сейсмически нестабильных районах (до 10 баллов). Так как наружные и внутренние стены сооружений не являются несущими, а лишь ограждающими, это дает возможность использовать для их изготовления облегченные строительные материалы.



Технология СМК позволяет собирать конструкции с большим расстоянием между колоннами — до 18 м, что дает большую свободу в планировке помещений на всех этапах проектирования, строительства и эксплуатации.



Технология сборно-монолитного каркаса также эффективно применяется для укрепления фасадов зданий, представляющих историческую и архитектурную ценность, что в свою очередь позволяет сохранить застройку в исторической части города.

Экономичность сборно-монолитных конструкций

При возведении элементов сборно-монолитного каркаса, существенно снижается использование электросварочных работ, энергоемкость строительства, расход материалов и сроки работ. В итоге данная технология обеспечивает существенное снижение себестоимости строительства.



Строительство домов под ключ в Перми. Технология Сборно монолитный железобетонный каркас

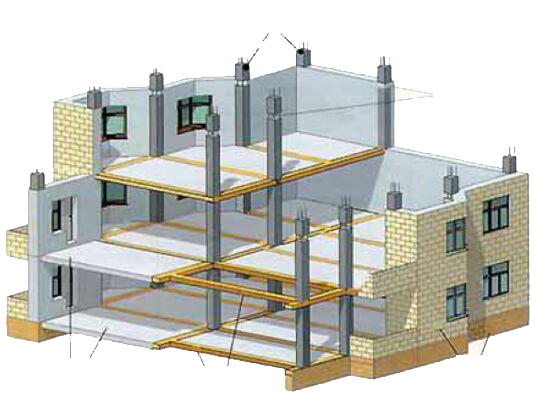

Технология сборно-монолитного каркасного домостроения (СМКД) в малоэтажном строительстве является одной из ведущих индустриальных строительных технологий в странах Западной Европы и открывает совершенно новые перспективы в сфере строительства — как экономические, так и эстетические. Унификация элементов здания радикально снижает стоимость и сроки строительства любых объектов, не ограничивая при этом применение разнообразных элементов архитектурной выразительности даже в суровых климатических условиях от +40°С до 60°С с сейсмоустойчивостью до 8 баллов.

На производстве изготавливается полный набор конструктивных элементов: колонны, преднапряжённые ригели и балки, преднапряжённые плиты, несъёмная опалубка или пустотный настил. А также конструктивные элементы для постройки фундаментов — столбчатых железобетонных сборных или монолитных с подколонниками стаканного типа для плотных грунтов и свайных со сборными подколонниками, установленными на монолитный ростверк для слабых грунтов.

Основой сборно-монолитной технологии является несущий каркас, состоящий из трех основных железобетонных элементов:

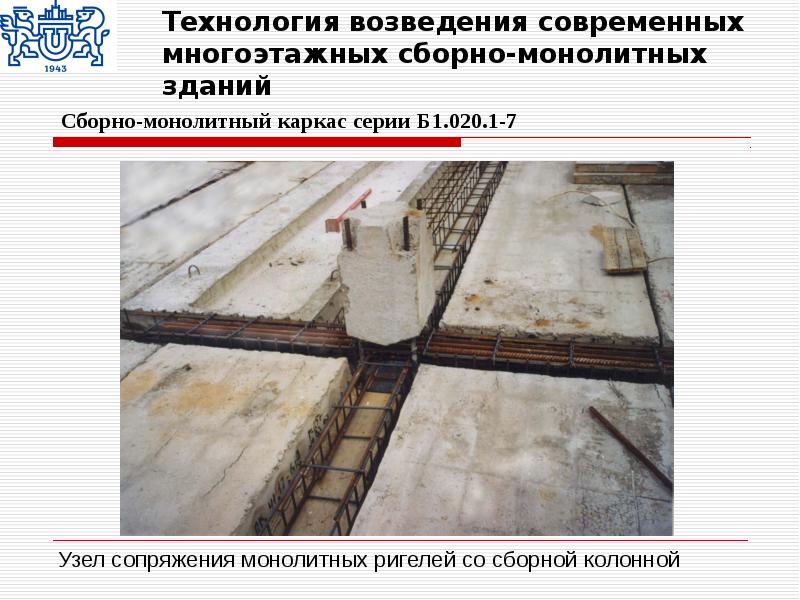

Узел соединения «колонна-ригель-плита» является монолитным.

Пространственная устойчивость и жёсткость каркаса обеспечивается жёсткостью узлов сопряжения ригелей с колоннами и диафрагмами жесткости. Бетонирование узлов сопряжения ригелей с плитами перекрытия и заполнение бетоном швов между плитами создает жёсткий диск перекрытия. Жёсткие узлы каркаса обеспечиваются с помощью пропуска горизонтальных арматурных стержней через тело колонны с последующим омоноличиванием. Весь каркас собирается без применения сварки.

Сборно-монолитный каркас здания, работающий как рамно-связевая система, объединяет преимущества полностью сборного каркаса и монолитных конструкций. Например, жесткое сопряжение ригеля с колонной уменьшает пролетный изгибающий момент за счет его перераспределения на опорный, включается в работу сборно-монолитный ригель примыкающих участков перекрытия (расчетное тавровое сечение), что позволяет значительно уменьшить расход железобетона на 1 м² площади здания по сравнению с другими расчетными схемами несущих каркасов.

Основными нормативными документами, регламентирующими проектные решения сборно-монолитного каркаса, являются: СНиП 52-01-2003 «Бетонные и железобетонные конструкции. Основные положения», Пособие к СНиП 2.03.01–84 «Проектирование железобетонных сборно-монолитных конструкций».

Расход сборного железобетона в сборно-монолитном каркасе составляет 0,1–0,15 м³ на 1 м² смонтированного каркаса. Высота этажа не имеет ограничений и зависит только от прочностных характеристик колонн, поэтому применение каркаса возможно для зданий различного назначения: жилых, общественных, производственных, административно-бытовых, а так же при строительстве таких важных объектов как мосты и путепроводы. Каркасы с большими пролетами между колоннами, дают возможность реализовать любой творческий замысел.

Сборный малоэтажный каркас — Проекты домов и коттеджей, цены — СМК каркас

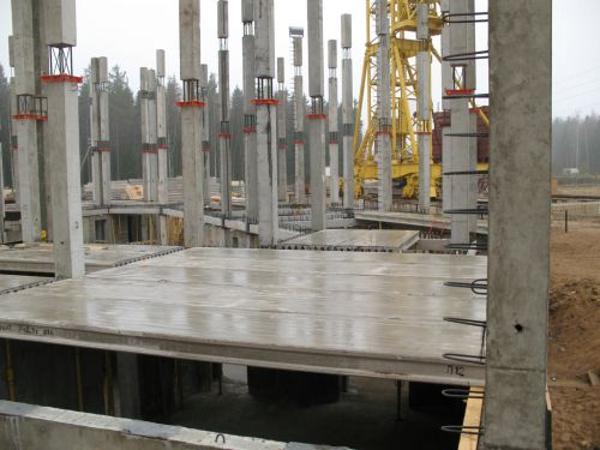

1. Установка колонн

2. Установка ригелей
 ​​​​​​

3. Монтаж плит перекрытия

4.  Возведение перегородок и стен

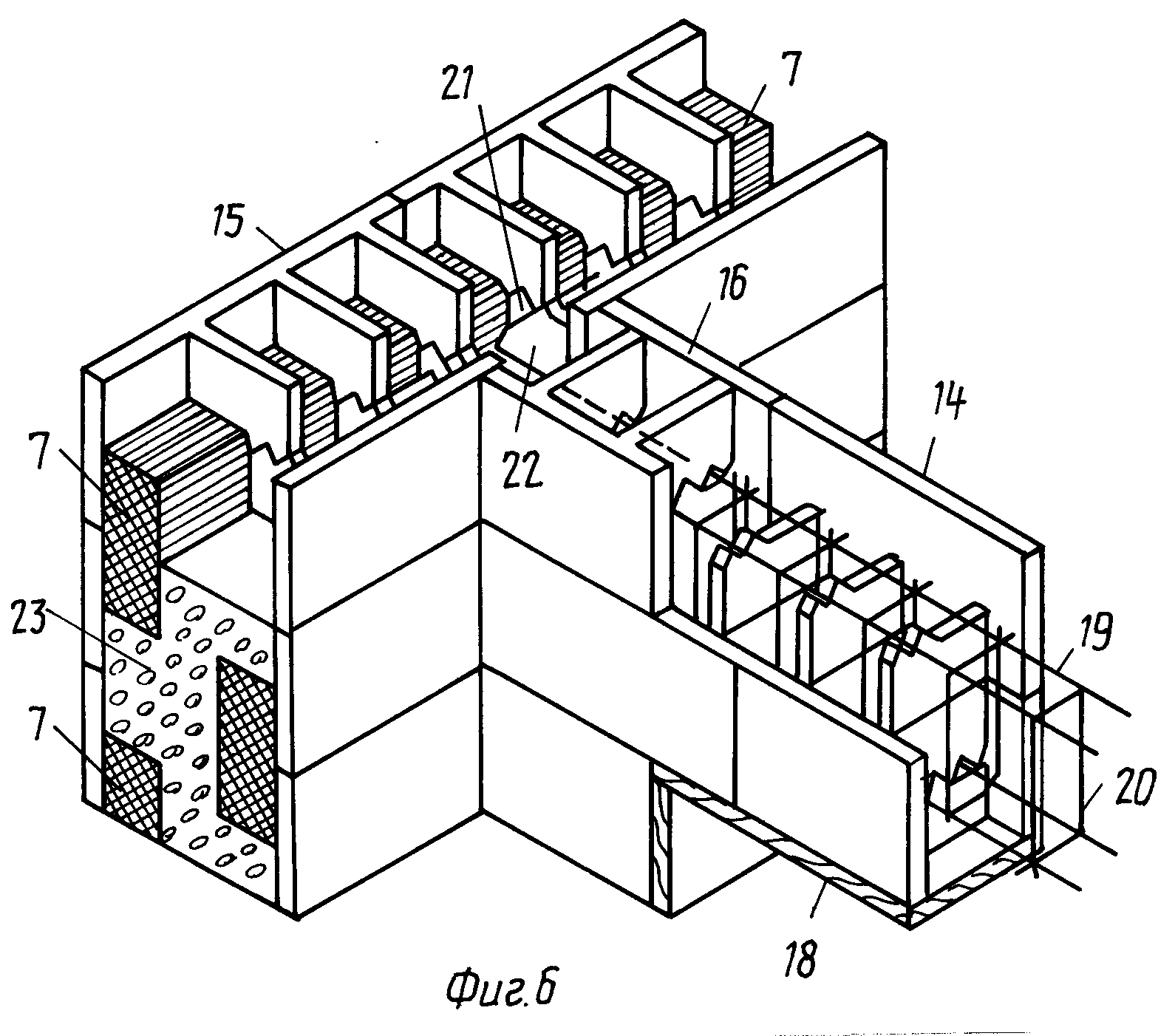

Сборно-монолитные каркасные высотные дома и способ устройства

(57) Реферат:

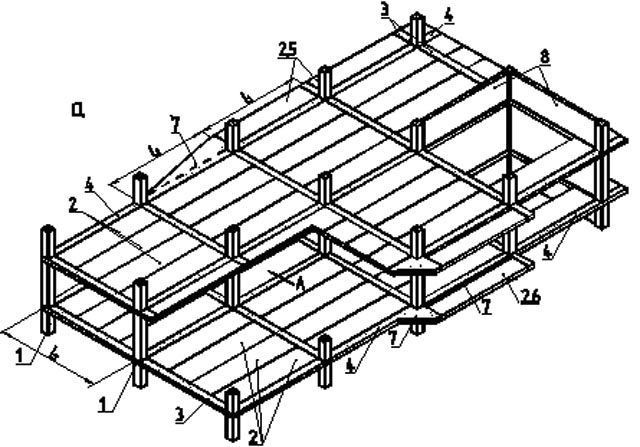

Назначение: многоэтажные сборно-монолитные каркасные дома. Сущность изобретения: монолитно-каркасное высотное здание состоит из железобетонных колонн с отверстиями и перекрытий с замоноличенными стыками. Плиты поддерживаются двумя противоположными торцами на замоноличенных между ними армированных стыках, образующих врезанные в колонны защелки. Прилегающие к поперечинам торцевые поверхности пластин выполнены наклонно к плоскости пластины с отрицательным углом, имеющим глубину не менее 1/4 толщины пластины.Поперечные планки выполнены однонаправленными по параллельным осям здания, и каждая фурнитура болта выполнена с несколькими верхними стержнями, пропущенными через отверстия в колоннах, и нижними, намотанными в глухую прорезь, образованную на двух противоположных гранях колонн. Отверстия и гнезда колонн замоноличены вместе с поперечинами. 2 с и 5 с. Летать. 9 ил. Изобретение относится к строительству и может быть использовано при возведении сборно-монолитных каркасов многоэтажных домов. Известно монолитно-каркасное строительство на консольных колоннах на основе досок смежных плит, стыки плит муфты [1] Конструктивная схема Осиана требует Устройство консолей на колоннах и планировка ограничивают возможности каркаса.Известно также монолитное каркасное перекрытие, выполненное в виде сборных железобетонных балок трапециевидного сечения с открытым верхним затвором, на которое укладываются сборные железобетонные плиты. Зазоры между сборными плитами перекрытия и балками, а также верхние открывают вентильные балки вручную. В конструкции предусмотрены несущие сборные плиты перекрытия с обратным уклоном боковых поверхностей сборной балки [2] В этом случае установка сборных плит перекрытия с уклонами в проектном положении практически невозможна из-за неизбежных погрешностей в их изготовление и установка.Известны монолитно-каркасные высотные дома, в том числе сборные железобетонные колонны с проемами и перекрытия с замоноличенными армированными стыками. Армирование стыков представляет собой предварительно напряженную арматуру, пропущенную через проемы колонн [3]
Ближайшим аналогом как устройства, так и способа является монолитное каркасное многоэтажное здание с торцами на замоноличенном между стыками стыков, образующих закладные в колонны балки, верхние стержни многослойные. арматура, замоноличенная в отверстиях в колоннах, и способ монтажа каркасных и монолитных многоэтажных домов, в том числе установка сборных колонн с отверстиями, укладка плит, размещение арматуры в стыках между торцевыми поверхностями плит, часть из которых проходят сквозные отверстия в колоннах и замоноличивают отверстия колонн и стыков с образованием балок, несущих плит перекрытия [4]
Недостатком этих решений является, во-первых, необходимость использования предварительно натянутой задвижки, которые в условиях строительства сложно реализовать технологически, и, во-вторых, проемы в колоннах образованы в двух взаимно перпендикулярных направлениях в Одна и та же секция колонны, резко ослабляющая ее грузоподъемность, сложна в изготовлении и создает определенные трудности при транспортировке. Задача изобретения — создание конструкции, облегчающей его установку на месте, повышающей надежность каркаса и обеспечивающей высокое качество. Данная проблема решается за счет того, что сборно-монолитный каркас высотного здания содержит сборный железобетон. Фиг.12 заканчивается на замоноличенном между ними армированном стыке, образующем закладные в колонне защелки. Прилегающие к поперечинам торцевые поверхности пластин выполнены наклонно к плоскости пластины с отрицательным углом, имеющим глубину не менее 1/4 толщины пластины.Ригели однонаправлены по параллельным осям здания. Якорь каждого болта выполнен с несколькими верхними стержнями, проходящими через отверстия в колоннах, и нижними, намотанными в глухую прорезь, образованную на двух противоположных сторонах колонн. Отверстия и гнезда колонн затем закладываются одновременно с поперечинами. Балки выполняются в плоскости плиты перекрытия, а их толщина равна толщине плиты перекрытия. Поперечины могут быть выполнены с приставными дополнительными площадками, расположенными сверху и / или снизу перекладины и поддерживаются плитами перекрытия, в составе дополнительных секций могут быть выполнены бригады. Проблема решается еще и тем, что после установки колонн между ними закрепляют на проекте отметку стыка бетонирования опалубки, на которую опираются торцы плит перекрытия. затем между торцевыми поверхностями плит укладывают арматуру, вставляя ее концы в отверстия и прорези колонн. Данная опалубка устанавливается заподлицо с нижней поверхностью плит перекрытия. Сравнительный анализ изобретения с прототипом показывает, что в нем монолитные балки образованы в монолитных стыках между торцами сборных плит перекрытия, выполнение торцевых поверхностей плит с отрицательный угол, имеющий глубину не менее 1/4 толщины и расположение ригелей только однонаправленно параллельно осям здания и установление нижних стержней многослойной арматуры в пазы, образованные с двух противоположных сторон колонн , а затем отверстия и прорези колонн заделываются вместе с поперечинами.Кроме того, отличие заключается в том, что высота перекладины может в зависимости от нагрузки на пол увеличиваться за счет присоединения к дополнительным площадкам. Отличается также порядком монтажа каркаса: после установки колонн в проектное положение между ними закрепляют на проекте отметку опалубки стыка бетонирования, на которую опираются концы плит, затем между торцевыми поверхностями плит укладывают арматуру, имея концы отверстия и прорези колонн, а затем откройте набор труб заподлицо с нижней поверхностью плит перекрытия.Проведенный анализ позволяет сделать вывод о наличии новизны в предлагаемом изобретении. Сравнение предложенной конструкции с другими техническими решениями аналогичного назначения показать, что сообщение замоноличенным между сборными плитами перекрытия стыковки функций ферм происходит только по однонаправленной оси здания, выполнение торцов пластин с отрицательным углом, имеющее глубину не менее 1/4 толщины пластины и размещение рабочего болта соединения клапана в корпусе колонн и монолитного этого клапана и его расположение в колонне вместе с болтом. позволяет, во-первых, обеспечить точность пары плит перекрытия и анкеров, во-вторых, упростить технологию изготовления колонн, повысить их долговечность и транспортабельность, в-третьих, исключить необходимость выполнения на строительной площадке предварительно напряженных железобетон. Все эти положительные эффекты можно получить, используя все заявленные возможности. Проведенное сравнение позволяет сделать вывод о повышении в предлагаемом техническом решении современного уровня техники. Изобретение поясняется чертежом, где на фиг. 1 изображены корпуса пластин заподлицо; на фиг. 3 — вариант поперечины с дополнительной верхней пластиной; Фиг. 4 — то же самое, вариант выполнения перекладины с дополнительной нижней монолитной пластиной на фиг. 5 такой же, вариант выполнения перекладины с дополнительной нижней групповой накладкой на фиг.6 опорных кромочных плит; Фиг. 7 разрез А-А на фиг. 1; фиг. На фиг. 8 разрез ББ на фиг. 7 (вариант узла несущих болтов на колонне) и на фиг. 9 Общий вид узла несущих плит на опалубке. Сборно-монолитный каркас здания состоит из сборных колонн 1, в виде корпус, который образован сквозным отверстием 2 и муфтой 3. В этих отверстиях 2 и пазах 3 установлены рабочие многозарядные клапаны 4 и монолитный болт 5 5, причем верхний якорь 4 пропущен через сквозное отверстие 2 в корпус колонны 1, а нижний клапан 5 установлен в пазах 3. На болте 6 опираются плиты 7. Торцевая поверхность 8 плит 7 наклонена к плоскости плит 7 под отрицательным углом, имеющая глубину не менее 1/4 ч, где глубина — это расстояние от проекция вертикальных верхних краев плиты 7 на ее нижнюю кромку, h — толщина плиты 7. Болт 6 выполнен с зазором между торцами 8 плит 7 и кожухом 9, ввод уменьшен. Нагрузки дополнительно снабжены секциями 10 и 11, расположенными сверху или снизу плиты 7 перекрытия.Возможно, что пристройка сделана из сборных железобетонных плоских балок 12, играющих здесь роль левой опалубки. Монтаж сборно-монолитных каркасных многоэтажных домов начинается с установки сборных колонн 1, затем между ними закрепляется по проекту. разметить на обсадной колонне 9 монолитный стык 13, на котором торцы 14 плит 7, при этом торцевые грани концов 14 плит 7 выступают под отрицательным углом, имеющим глубину не менее 1/4 толщины плиты. . Затем между торцевыми поверхностями 8 плит 7 укладывают арматуру 4 и 5, имея концы в отверстиях 2 и гнезда 3 колонны 1, затем порт 2 и прорезь 3 колонны 1 и стык 13 между плитами перекрытия 7 омеличева, образуя 6 болтов. , несущие плиты 7.Опалубка 9 устанавливается заподлицо с нижней поверхностью 15 плит 7. Основными преимуществами этого каркаса являются: большое разнообразие возможных конструктивно-технологических модификаций сборных железобетонных элементов, способов армирования и узлов их соединения при обеспечении неизменность снеготаяния ограничена шириной, что позволяет размещать инженерные коммуникации при подготовке под перекрытиями и уменьшать высоту этажей зданий; упрощение установки на месте; повышение надежности рамы с гарантией высокого качества.1. Сборно-монолитные каркасные высотные дома, в том числе сборные железобетонные колонны с отверстиями и перекрытиями, опирающиеся двумя противоположными торцами на замоноличенные между собой стыки, образующие герметизированные в колоннах балки, верхние стержни многоканального клапана, замоноличенные в отверстиях в колоннах, отличающийся тем, что прилегающая к поперечинам торцевая поверхность плит выполнена наклонной к плоскости плиты с отрицательным углом, имеющей глубину не менее 1/4 h, где h — толщина плиты, а поперечины выполнены однонаправленными. и нижние арматурные стержни ригелей устанавливаются в глухие прорези, образованные на противоположных гранях колонн, при этом раструб замоноличен вместе с ригелями.2. Каркас по п.1, отличающийся тем, что ригели выполнены в плоскости плит и их высота равна толщине перекрытия.3. Каркас по п.1, отличающийся тем, что поперечины выполнены с прикрепленными дополнительными косатками по пп.1 и 3, отличающийся тем, что хотя бы часть суши выполнена командами.5. Способ сборки каркасных и монолитных многоэтажных домов, включающий установку сборных колонн с отверстиями, укладку плит, размещение арматуры в стыках между торцевыми поверхностями плит, некоторые из которых проходят сквозные отверстия в колоннах и замоноличивают. отверстия колонн и стыков с образованием балок несущих плит перекрытия, отличающиеся тем, что перед установкой колонн на их противоположных гранях выполняют глухие прорези, а торцевые поверхности плит, которые направлены на задвижку, выполняют с отрицательный угол, имеющий глубину не менее 1 / 4h, где h — толщина плит, после установки колонн фиксируется на проектной отметке стыка опалубки, а при укладке арматурных балок другая часть одновременно с монолитными балками задвижка вставляется в щелевые колонны корпуса, за которыми следуют монолитные гнезда. 6. Способ по п. 5, отличающийся тем, что опалубка устанавливается заподлицо с нижней поверхностью плит. Способ по п. 5, отличающийся тем, что в качестве опалубки применяют несъемку по методу

для возведения монолитных железобетонных каркасов

ОБЛАСТЬ: строительство.

Изобретение относится к области строительства, а именно к процессам возведения вертикальных конструкций из монолитного железобетона. Способ включает устройство рабочих стыков столба и стен, установку пространственных арматурных каркасов, обшивку, бетонирование и обшивку.При установке арматурного каркаса столба на его коромыслах закрепляются кронштейны, на ножках которых устанавливаются плотно прилегающие к бетону антиадгезионные трубки, а после удара по бетонному столбу ножки кронштейнов сгибаются в расчетное положение, освобождаются антиадгезионные трубки и соединены с арматурными каркасами стен. При этом кронштейны изготавливаются длиной не менее расстояния между внешними сторонами противоположных ярм и не более размера поперечного сечения столба, к которому примыкает соединяемая стена. Кронштейны делают прямоугольными, а ножки кронштейнов — длиной не менее двадцати диаметров стержня, из которого они изготовлены.

Технический результат: повышение технологичности соединения столбов и стен каркасов из монолитного железобетона с обеспечением прочностного баланса соединения по всей высоте сцепки.

ф-лы, 5 ил.

Изобретение относится к области строительства, а именно к процессам возведения вертикальных конструкций из железобетона.

При строительстве зданий и сооружений из железобетонных точечных и линейно протяженных конструкций (колонн и стен) возводятся соответствующие виды опалубки. В дизайнерских и / или архитектурных решениях при возведении железобетонных каркасов возникает необходимость в паре колонн со стенами.

Известен способ возведения монолитно-каркасных зданий (Пат. РФ № 2353735 E04B 1/16), включающий разметку расположения колонн, внутренних слоев наружных стен и внутренних стен и формирование возведение отдельных строительных конструкций непосредственно на строительной площадке с применением бетона. Сначала по разметке формируют отдельные монолиты внутренних слоев внешних стен и монолиты внутренних стен так, чтобы между ними оставалось пространство для использования в качестве неподвижных элементов опалубки при формировании колонн каркаса, равное сечению колонны. Внутренние слои наружных стен и внутренних стен используются как неподвижные элементы опалубки при формировании несущих балок.

Недостатком способа является то, что его реализация невозможна без использования нижних неподвижных элементов опалубки, при этом по разным причинам (архитектурные, конструктивные решения, технология его возведения и др.) использование несъемной опалубки не требуется или исключается.

Известен способ возведения монолитных зданий и сооружений (Пат. РФ №2099482 E04B 1/35, E04B 1/16, E04B 2/84), который устанавливается на базовый или предыдущий слой каркаса, состоящий из стоек, размещенных по периметру ячейки, крестовины, расположенной между стойками в ее верхней части, и клапана, установленного между стойками и перекладиной. Затем устанавливают внутреннюю и внешнюю опалубку и заливают миоплиоценовое пространство легким бетоном, в основном арболитом. Тогда бетон начнет вибрировать и замерзнет.

Недостатком способа является невозможность его использования при строительстве железобетонных каркасов из тяжелого железобетона, состоящих из колонн, установленных на координатной сетке, и стен, возведенных в некоторых местах на сетке.

Известен способ возведения монолитных зданий (Пат. РФ №2079618 E04G 11/20, E04B 1/16), включающий изготовление опорных венцов с разбивкой на этапы, установку опалубки, размещение арматуры. стены, бетонные стены, выдержка бетона в форме для затвердевания.Перед установкой опалубки собранные леса по периметру возведены 1-й этаж здания, разместить арматуру в заводском исполнении отдельно по толщине стены и высоте перекрытия бетонных крестов и установить коммуникационную сеть, а после установки кожуха в виде политуннелей разместить задвижку внахлест и поставить в проектное положение политуннель по вертикали и горизонтали. Бетонирование плиты осуществляется после бетонирования стен, а после демонтажа опалубки на предыдущем участке отливки, его завершают и перемещают комплект для последующего участка отливки, полностью.

Недостатком способа является невозможность возведения монолитных железобетонных каркасов, состоящих из колонн и стен, так как при возведении монолитных зданий несущие конструкции представляют собой только железобетонные стены и плиты.

Известен способ возведения монолитных стеновых конструкций (Пат. РФ № 2052042 E04B 1/16, E04B 2/84, E04G 11/06), включающий одновременное заполнение несущих наружных слоев конструкционным бетоном. и средний слой ячеистого бетона с последующим подъемом ячеек из неотвержденного бетона.При этом внешний и средний слои конструкции образуются в вертикальном положении ярусов, высота которых равна гидростатическому давлению веса бетонной смеси, размещенной во внешнем и среднем слоях на каждом ярусе, и подъем разделительного слоя. следующий ярус бетонирования должен выполняться непосредственно после завершения каждого уровня бетонной смеси перед ее схватыванием. Кроме того, средний слой конструкции может быть заполнен бетонной смесью, причем высота каждого слоя среднего слоя ниже, чем высота соответствующего слоя наружных слоев до высоты расширения бетонной смеси.При этом перегородка первоначально перемещается на уровень залитого слоя бетонной смеси первого яруса бетонированием среднего слоя, а дальнейший подъем боксов осуществляется со скоростью расширения бетонной смеси среднего слоя.

Недостатком метода является невозможность возведения монолитных железобетонных каркасных зданий, вертикальных несущих конструкций, состоящих из колонн и стен, так как метод предусматривает возможность возведения только стен.

Прототипом предлагаемого решения является способ возведения монолитных каркасов (Пат. РФ № 2206673 E04B 1/16), а именно, чтобы рабочие стыки колонн и стен выполнялись на уровне пола. плиты, что облегчает установку опалубки. В столичной зоне устанавливают пространственный каркас, поддерживающий верхнюю арматуру. Для установки опалубки в местах сопряжения перпендикулярных стен без дополнительного использования закладных изделий арматурные стержни навешиваются на стены.

Недостатком прототипа является невозможность обеспечения равноправного стыка колонн и стен по высоте их сопряжения, Потому что рабочие стыки колонн и стен выполнены на уровне плит перекрытия в капитальном районе. * Обеспечение выпусков арматуры по ипотечным продуктам невозможно для обеспечения жесткого и равноправного соединения ответных конструкций. Невозможно обеспечить высокую технологичность конструкции стыковки колонн и стен и выполнить равноправное их соединение по всей высоте пары.

Технический результат — повышение технологичности соединений колонн и стен каркасов из железобетона при обеспечении равноправности соединения по всей высоте пары.

Технический результат достигается также за счет того, что способ возведения монолитных железобетонных каркасов включает устройство рабочих стыков колонн и стен, установку пространственных каркасов арматуры, опалубку, бетонирование, републикан, при установке каркаса арматуры. колонны на ее зажимах, установленной с фиксирующим кронштейном, ножки которого имеют плотно прилегающую антиадгезию к бетонной трубе, а после реплубликана забетонированные ножки колонны сгибаются в проектном положении, за исключением антиадгезионных трубок и совмещен с армирующими каркасами стен.

Технический результат достигается также за счет того, что скобы выполняют длинной не менее расстояния между внешними сторонами противоположных зажимов и не более размера поперечного сечения колонны, который примыкает к соединенной стене.

Технический результат достигается еще и за счет того, что скобы выполняют прямоугольной формы.

Технический результат достигается также за счет того, что ножки кронштейнов имеют длину не менее двадцати диаметров стержня, из которого они изготовлены.

Обоснование достижения результата.

Необходимы монтажные кронштейны в связи с тем, что наиболее прочное соединение бетонных элементов между собой может быть достигнуто путем соединения, семинового их арматурных каркасов. Поперечный кронштейн замоноличивают в бетонную колонну, а ножки скобы после репликанской колонны, расположенные по бокам колонны, разгибают и совмещают с арматурным каркасом возводимой стены. В связи с этим монолитные железобетонные колонны и стены по технологическим и экономическим причинам целесообразно изготавливать без дополнительной опалубки, т. Е. С применением опалубки, предназначенной для колонн, и форм, предназначенных для стен.

При изготовлении бетонных каркасов очень важно, чтобы арматурные стержни перед укладкой бетона не были покрыты ржавчиной, маслом, пятнами краски, цементным молочком и т.д. SN — положение прочности сцепления арматуры с бетоном. Чтобы предотвратить образование цементной пленки на ножках кронштейна, необходимо изолировать трубу с антиадгезионной способностью по отношению к бетону.При этом трубка должна быть плотно прижата к клемме, из которой сделан зажим и ее ножки. Трубка должна быть сделана из материала, препятствующего прилипанию, к бетонному материалу, чтобы упростить контур ножек скобы после реплубликана бетонных колонн. Защитная трубка должна плотно прилегать к ножке кронштейна, чтобы ножки пола не цементировали молочко в процессе бетонных колонн, которые затем необходимо очистить перед бетонированием.

Нижняя граница габаритов длины скобы связана с тем, что при изготовлении скоб меньшей длины нельзя устанавливать на этот каркас, так как он фиксируется одновременно на двух противоположных зажимах одной и той же рамки.

Верхнее значение длины кронштейна из-за необходимости его размещения в опалубке бетонных колонн. Если длина кронштейна будет больше, чем размер поперечного сечения колонны, то ее нельзя размещать внутри кожуха, в котором выполняют данную колонну.

Необходимость использования прямоугольных скоб обусловлена ​​тем, что в рабочем положении ножки скобы изогнуты и представляют собой арматурный стержень, соединяющий колонну и стену, выполненный из монолитного железобетона.Установку и крепление кронштейнов на зажимах арматурного каркаса колонны производить в основании ножек, т.е. на участках отгиба. Если кронштейны треугольные или круглые, то установить их в проектном положении на хомуты арматурного каркаса будет либо невозможно, либо технологически сложно и нецелесообразно.

Длина ножек скобы обусловлена ​​тем, что в конструктивных позициях ножки скоб работают на вытягивание. Из теории и практики железобетона известно, что несущая способность выдергивания арматуры обеспечивается, если длина вынимаемых частей составляет не менее двадцати диаметров арматуры.

Схема реализации способа представлена ​​на фиг.1, 2, 3, 4, 5, где 1 хомут, 2 арматурные опоры каркаса, 3 кронштейна, 4 ножки скоб 5 защитной трубки. На рис.1 представлена ​​схема установки кронштейнов на зажимы колонны арматурного каркаса. На фиг.2 (тип А) представлена ​​схема ножек 4 скобы 3 с надетой плотно прилегающей защитной трубкой 5. На фиг.3 представлена ​​схема контура ножек скобы в исходное положение. На фиг.4 изображена бетонная колонна с открытыми ножками скоб.На рис.5 представлена ​​схема соединения ножек скобы, выступающей из бетонных колонн со стальными каркасами для стен.

Способ возведения монолитных железобетонных каркасов заключается в следующем. и зажим 1 колонны арматурного каркаса 2 комплектов прямоугольных скоб 3, ножки 4, на которых надета плотно прилегающая защитная трубка 5. Защитная трубка 5 комплектуется с плотным прилеганием ножек 4 кронштейнов 3, в которых используются, например, трубки из термоусаживаемого материала, такого как полиолефин. Плотное прилегание ножек 4 защитной трубки 5 из указанного материала обеспечивают, нагревая их, например, воздухом от термофена до температуры от 70 до 120 ° C. этот нагрев защитной трубки 5 осуществляется от оснований ножек 4 до их концов.

Длина кронштейна 3 не должна быть меньше расстояния между внешними сторонами противоположных зажимов 1 и не больше размера поперечного сечения колонны 2, примыкающей к ответной стенке.

Длина ножек 4 кронштейна 3 должна быть не менее двадцати диаметров стержня, из которого изготовлен кронштейн 3.

Кронштейн 3 крепится к зажимам 1, например, для вязания проволокой. После установки и закрепления кронштейнов 3, опоры 4 снабжают защитной трубкой 5, опоры лесов и производят бетонирование по известным (проектным) технологическим регламентам. После бетонирования достаточной прочности производят демонтаж колонны 2. Ножки 4 кронштейнов 3 сгибают в проекте, как правило, горизонтальном, положении и освобождают от защитной трубы 5, например, разрезанием.

Арматурные каркасы стен, установленные в проекте, должны уложиться в соответствии с известным (проектным) технологическим регламентом.Горизонтальные стержни стен арматурных каркасов соединяются, например, вязальной проволокой, с гнутыми ножками 4 кронштейнами 3, выступающими из колонны 2. После выполнения этих работ устанавливают опалубку стен и производят бетонирование в соответствии с известным (проектным) технологическим регламентом .

Набор новых элементов позволяет получить технический результат, заключающийся в повышении эффективности возведения монолитных железобетонных каркасов за счет соединения колонн и стен при обеспечении равноправности соединения по всей высоте.

1. Способ возведения монолитных железобетонных каркасов, включающий устройство рабочих стыков колонн и стен, установку пространственных каркасов арматуры, опалубку, бетонирование, реплубликан, отличающийся тем, что установка каркаса арматуры колонны на ее хомуты, установленные с фиксирующим кронштейном, ножки которых имеют плотно прилегающую антиадгезию к бетонной трубе, после реплубликана забетонированные стойки стойки скобы сгибаются в проектное положение, освобождаются от антиадгезионных трубок и объединяются с армирующими рамками стены.

2. Способ по п. 1, отличающийся тем, что длина скоб меньше, чем расстояние между внешними сторонами противоположных зажимов, и не больше, чем размер p перцовой секции столбика, который примыкает к соединенной стене.

3. Способ по п. 1, отличающийся тем, что кронштейны делают прямоугольными.

4. Способ по п. 1, отличающийся тем, что ножки кронштейнов имеют длину не менее двадцати пяти диаметров стержня, из которого они изготовлены.

(PDF) Расчет внутренних усилий в комбинированных многоэтажных фреймах с учетом меняющейся схемы расчетов

ICCATS 2018

IOP Conf. Серия: Материаловедение и инженерия 451 (2018) 012057 IOP Publishing

doi: 10.1088 / 1757-899X / 451/1/012057

5

Рассмотрим пример современного строительства. Проведем оценку напряженно-деформированного состояния ригелей

торгово-развлекательного комплекса «АЛИМПИК», построенного в Астрахани.

Характеристики здания: 3-х этажное здание с сборным каркасом, высота этажей — 5,6 м,

сетка колонн 9х9м, с поперечными несущими и продольными занавесками. Поперечное сечение колонн 40х40

см, на уровне примыкания ригеля (имеется только продольная арматура) бетон

класса В30. Опора Ригель длиной 8,5 м, сечение 40х60 см, бетон В30, имеет

выпусков поперечной арматуры

на высоту 210 мм.После установки болта в проектное положение и укладки

плит длиной 8,7 м и глубиной опоры всего 5 см производится дополнительное армирование

и бетонирование пространства переплетения над болтом. Таким образом, высота обхвата

рельса в проектном положении достигает 82см. В опорной части (по 30 см с каждой стороны) перила

имеет желобообразную форму с выходами арматуры. Средняя (сплошная) часть перил

подвергается предварительному напряжению.Плиты перекрытия предварительно натянутые высотой 220 мм, с овальными пустотами.

Продольные ригели имеют размеры сечения 40х40 см до травления интерлита

пространство и 62 см в проектном состоянии. Опоры ригелей перед стыковкой из бетона

устанавливают на хомуты стальных уголков, прикрепленных к колонне. Глубина опоры продольных перекладин

также составляет 5 см. Бетонирование стыка продольных и поперечных болтов с колонной

должно обеспечить жесткую опору.

Согласно рекомендациям по устройству каркаса, временные опоры

должны быть установлены по всей длине анкерного болта, которые сохраняются даже после того, как прочность бетона

зафиксирована в бетоне стыка между перекладину и столбик. Реальная ситуация

представлена ​​на фотографии (Рисунки 7).

Как видно из рисунка 7, на нижнем этаже под поперечинами есть опоры только на

слева

, примерно на четверть пролета.Арматура на стыках еще не приварена, стыки

работают шарнирно. Согласно проекту работы, сварка и заделка стыков производятся после укладки

плит.

Рисунок 7. Реальная ситуация с расположением

промежуточных опор под несущие балки

.

Рассчитаем аналогичный 3-х этажный каркас для двух вариантов нагрузок.

В первом варианте (реальном) последовательно работают две расчетные схемы: во-первых, на откидной болт действуют нагрузки, действующие на

веса перекрытия (включая собственный вес ригеля), q1 = 36. 3

кН / м, то после заземления агрегатов на раму с жесткими узлами прикладываем оставшуюся часть постоянной

и временной нагрузки q2 = 64 кН / м. Расчет нагрузок производится по табл. 2.

Ограничимся примером расчета трехпролетного каркаса. От действия q1

с шарнирной опорой изгибающий момент в середине перил перил составляет:

м

кН

lq

Ммах ⋅ =

== 8,327

85, 83,36

8

2

2

1

Внутренние силы в опоре первого этажа с жесткой опорой от действия нагрузки q2:

Изгибающие моменты Млев.= — 251,77 кНм, Мправ. = — 485,25кНм; поперечные силы Qлев. = 262,06 кН,

Qright. = — 313,94 кН; максимальный изгибающий момент в пролетном кольце рельса Ммах = 284,74 кНм, момент в

в середине кольцевого рельса Мсред = 279,5кНм. Результат для первого варианта: Среднее = 607,3 кНм.

(PDF) Промышленно-конструктивная система гражданских зданий повышенной живучести

«Работа частично поддержана В. И. Крымский федеральный университет им. В.И. Вернадского «Программа развития

на 2015–2024 годы».

Список литературы

1. Зенин С.А., Шарипов Р.Ш., Кудинов О.В., Шапиро Г.И., Гасанов А.А. АКАДЕМИЯ.

Архитектура и строительство, 2016, № 4. Стр. 109-111 (рус)

2. В.И. Травуш, В. Пономарев, В. Бондаренко, К. Еремин Архитектура.

Строительство. Образование, 2014, № 2, с. 7-16. (rus)

3. Николаев С.В. Жилищное строительство, 2013, № 8, Стр. 2-9. (rus)

4. Клюева Н.В., Колчунов В.И., Рыпаков Д.А., Бухтиярова А.С. Жилищное

строительство, 2015, № 5, Стр. 69-76. (rus)

5. Тамразян А., Филимонова Е. Прикладная механика и материалы. 2014. Т. 467. С. 404-

409.

6. Тамразян А.Г. Процедурная инженерия. 2016. Т. 153. С. 715-720.

7. Коянкин А.А., Митасов В.М. Журнал гражданского строительства. 2017. № 6. Стр. 175–

184. doi: 10.18720 / MCE.74.14

8. Николаев С.В. Жилищное строительство, 2018, № 3, Стр. 3-8 (рус)

9. Пат. № 2627524. Российская Федерация, МПК E02B1 / 61. Н.В. Клюева, П.А. Коренькова,

заявл. 11.12.2015; опубл. 8.08.2017, Бюл. № 22. — 8 стр. (рус)

10. Пат. № 2506385 РФ, МПК E04H 1/00. В.А. Ильичёв, В. Колчунова,

Н.В. Клюева, А.С. Бухтиярова, заявл. 1.08.2012, опубл. 10.12.2014, Бюл. № 4. — 8 шт.

(рус)

11. Колчунов В.И., Осовских Е.В., Фомичев С.И. Жилищное строительство, 2009, №12, ПП

12-16 (рус)

12.Соколов Б.С., Трошков Е.О. Жилищное строительство. 2017. № 7. С. 41-46 (рус)

13. Минько Н.И., Пучка О.В., Евтушенко Е.И., Нарцев В.М., Сергеев С.В.,

Фундаментальные исследования, 2013, № 6. — С.849 -854 (рус)

14. СП 385.1325800.2018 ООО НТИ «Техэксперт», 2017. — 35 стр. (Рус)

15. ГОСТ 27751-2014. Стандартинформ, 2015. — 13 с. (Рус)

16. Колчунов В.И., Савин С.Ю. Журнал гражданского строительства. 2018. № 4. Стр.73–80.

DOI: 10.18720 / MCE.80.7.

17. СП 296.1325800.2017. ЦПК, 2011. — 23 с.

18. СП 20.13330.2011. CPP, 2011. — 80 с. (Рус)

19. 17. EN 1991-1-1 Еврокод 1: Воздействия на конструкции — Часть 1-1: Общие воздействия —

Плотность, собственный вес, действующие нагрузки на здания

20. Друнье ​​Д., Ботте В., Каспил Р. Инженерные конструкции, Том 160, 1 апреля 2018 г.,

С. 56-70 doi.org/10.1016/j.engstruct.2017.12.052

21. Мин (Макс) Лю, Акбар Пирмоз. Инженерные сооружения. Том 123, 15 сентября

2016, стр. 372–378 doi.org/10.1016/j.engstruct.2016.05.020

22. Мин Лю .. Инженерные сооружения. Том 48, март 2013 г. С. 666–673

doi.org/10.1016/j.engstruct.2012.12.011

23. Федорова Н.В., Кореньков П.А. Промышленное и гражданское строительство. — 2016. —

№11. — С. 8-13. (rus)

24. Масоэро Э., П.Даро, Б. Chiaia. Инженерные сооружения / 54 (2013) С. 94–102 Doi:

10.1016 / j.engstruct.2013.03.053}

25. Колчунов В.И., Клюева Н. В., Андросова Н.Б., Бухтиярова А.С. Москва: АСВ,

2014. 208 п. (rus)

26. Любомирский Н. В. j, Родин С. В., Кореньков П. А., Абселямов Р. С. Строительство и

реконструкция. 2014. № 5 (55). — С. 38-46.

8

E3S Web of Conferences 97, 04003 (2019) https: // doi.org / 10.1051 / e3sconf / 20199704003

FORM-2019

Технология сборных многоэтажных домов. Процесс строительства многоэтажных домов по монолитной технологии

Похожие рефераты:

Краткий рассказ о развитии и совершенствовании строительных технологий … Строительство с помощью наукоемких технологий Национальной библиотеки Беларуси. Роль современных технологий в строительстве деревянных коттеджей и коттеджных поселков.

Анализ современных строительных технологий. Особенности метода Royal Building System — строительные конструкции, предназначенные для заливки бетоном. Принцип строительства монолитного дома … Каркасные дома (деревянные дома канадской технологии строительства)

Бифункциональные жилые дома. Комплексная поставка металлоконструкций для зданий. Прогрессивные виды утеплителя для стен зданий. Внедрение систем внешней изоляции. Мансардная крыша и вентиляция.Виды кровельного пирога для утепленных чердаков.

Социальные требования к жилью. Демография населения и структура жилого фонда. Факторы градостроительства, этажность проектируемых зданий. Композиционно-художественные особенности. Объемно-планировочная конструкция жилого дома, стройматериалы.

Определение специфики типологии жилищного строительства. Типы домов: секционные, коридорные, галерейные. Обычные, поворотные и концевые секции.Социальные особенности жилищного строительства. Архитектурные и эстетические требования к организации квартиры.

Преимущества строительства блочно-объемных домов, целесообразность метода. Технология монтажа элементов, ее последовательность; сборочные механизмы. Технологическая последовательность работ, герметизация стыков наружных панелей.

Виды архитектурных решений одноэтажного дома: одно-, двух-, четырех- и восьмиквартирные. Характеристики блочных домов: блочная конструкция, рельеф, особые типы.Разновидности конструкций одноэтажных домов, требования к их надежности.

Преимущества каркасных домов по сравнению с другими конструкциями, их стоимость, технологичность, тепловые свойства. Особенности строительства: виды и изготовление каркасов, наружная и внутренняя облицовка, облицовка, перегородки, применяемые утеплители.

Конструктивные решения здания и его инженерные характеристики. Подсчет объема материалов. Строительное оборудование и механизмы. Технологические операции по строительству объекта.Стандартные трудозатраты. Ориентировочная стоимость строительства объекта.

Проектирование 18-этажного жилого дома из монолитного железобетона, жилого дома со скрытой перекладиной и 2-х этажного жилого дома. Инженерно-техническое оснащение здания. Фундаменты, стены и перегородки, перекрытия и покрытия, лестницы, кровля.

Фундаменты малоэтажных зданий и основные причины их дороговизны. Ленточный фундамент жилых и общественных зданий с подвалом.Виды строительных материалов для малоэтажного строительства. Виды строительства. Сравнение экономической эффективности.

Изучение свойств каменных материалов, применение искусственного камня в конструктивных решениях стен зданий. Виды искусственных материалов и их отличия от натурального камня. Использование керамогранита при устройстве вентфасадов.

Раскладка из крупногабаритных досок и блоков. Составление калькуляции трудозатрат и стоимости бетонных работ… Способы подачи, укладки бетонной смеси. Выбор монтажного крана для поставки опалубки, армирования и возведения конструкций, бетоноукладочного оборудования.

Жилые дома из объемно-пространственных блоков. Сборные дома, комнаты и квартиры. Преимущества строительства домов по блочной технологии, оснащению и проектированию. Классификация размеров пространственных элементов.

Разработка проекта строительства надземной части здания несущими конструкциями из монолитного железобетона: выбор способа производства работ, расчет трудозатрат, контроль качества производства, оценка потребности в инвентарь и инструменты.

Северная Америка как лидер в строительстве небоскребов. Строительство канадских домов. Материально-технологическое обеспечение строительства. Архитектурная выразительность дома. Внутренние коммуникации: водопровод, канализация, разводка системы отопления.

Индивидуальный жилой дом. Заблокированные дома. Объемные планировочные решения для блочных домов. Гибкая планировка квартир. Лестничные и лифтовые блоки, используемые в многоэтажных домах. Конструктивные решения многоэтажных жилых домов.

Тенденции развития жилищного строительства. Факторы, влияющие на выбор оптимального дизайнерского решения. Структура государственного и кооперативного строительства жилых домов. Экономическая эффективность снижения материалов наружных стен жилых домов.

Монолитное многоэтажное здание — серьезный объект, в котором системы отопления, водоснабжения, вентиляции, электроснабжения и канализации объединены в единое целое.

Процесс строительства разбит на несколько этапов, что в конечном итоге влияет на время. Несмотря на это, многоэтажные дома все чаще строят по монолитной технологии.

Основные этапы возведения многоэтажных домов по монолитной технологии

Любое строительство многоэтажного дома по монолитной технологии — длительная и кропотливая процедура. Причем это касается не только самих строительных работ, но и согласования проекта и другой бумажной документации.

Рассмотрим основные этапы строительства монолитного многоэтажного дома:

  • 1. Пожалуй, самый сложный этап не связан со строительством. Для начала нужно получить разрешение на строительство и выбрать подходящий участок. Далее наступает непростой период согласования спорных вопросов с местной администрацией (учитывая сложность сферы градостроительства, этот этап потребует огромное количество времени и нервов).
  • 2. На выделенном земельном участке геолого-топологические изыскания … Необходимо правильно определить тип почвы и ее состав, глубину залегания грунтовых вод, уровень промерзания почвы и другие важные показатели.


Котлован под строительство жилого дома

Свайное поле под монолитным домом

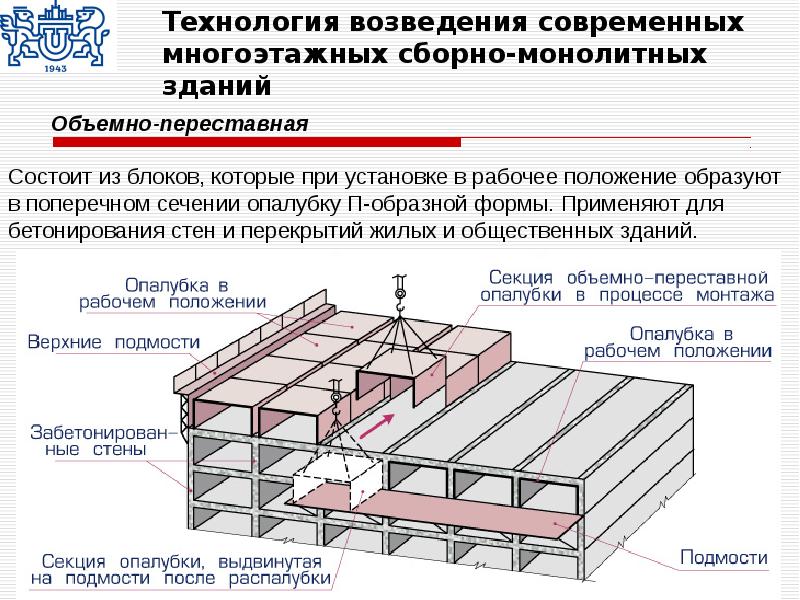

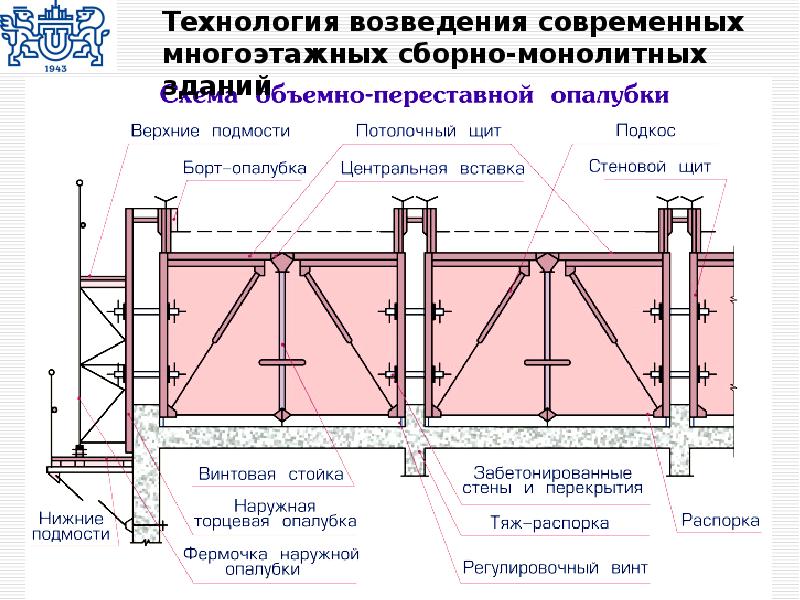

Съемная опалубка

Съемная стеновая опалубка

  • 3. Чрезвычайно важным этапом является разработка проекта многоэтажного дома … Включает в себя всю необходимую строительную документацию: расчет материалов, инженерные системы, разрезы, планы этажей, итоговую смету. Проект является последним бумажным документом, после которого начинаются этапы строительных работ.
  • 4. Произведена разбивка участка и начаты подготовительные работы по подготовке фундамента. Надо выкопать котлован и забить сваи под фундамент. После этого начинается монтаж каркаса из арматуры (используйте стержень прямоугольного или круглого сечения).При строительстве многоэтажного дома по монолитной технологии каркас играет важную роль — он придает конструкции необходимую жесткость.
  • 5. Выполнено Монтаж съемной опалубки из деревянных досок, пенополистирола или пластика. Можно использовать уже готовую опалубку. По окончании сборки производят заливку бетонного раствора с дальнейшей утрамбовкой (глубинными вибраторами). Теперь осталось дождаться полного высыхания и застывания смеси, после чего опалубку демонтируют.Для ускорения процесса можно использовать различные добавки. По такому принципу строят этаж за этажом.
  • 6. Утепление и отделка фасада производится после полного высыхания последнего слоя бетона. На это уходит не менее 28 дней, а в сырую и холодную погоду даже больше.
  • 7. На завершающем этапе к дому подключим все необходимые коммуникации … После этого территория, прилегающая к дому, облагораживается.


Несъемная опалубка (пример)

Строительство многоэтажного дома по монолитной технологии

Преимущества монолитных многоэтажных домов

Монолитные многоэтажки имеют очевидные преимущества перед кирпичными и панельными аналогами.

  • Прежде всего, стоит выделить их надежность и компактность.
  • Важный компонент — внешний вид.
  • Утепленная и оштукатуренная монолитная многоэтажка выглядит намного лучше панельной или кирпичной.
  • Кроме того, очень часто при строительстве многоэтажного дома по монолитной технологии используются дополнительные архитектурные приемы и элементы: выступы, эркеры, криволинейные стены, оконные проемы с оригинальной геометрией.
  • Долговечность — одно из ключевых преимуществ. Благодаря особой технологии строительства в монолитной конструкции меньше стыков, что позволяет значительно увеличить срок службы. Такие здания можно строить в сейсмически активных районах.
  • Монолитные многоэтажки идеальны как объекты с развитой инфраструктурой. На цокольном и первом этажах есть возможность обустройства торговых точек, спортивных сооружений, автостоянок и других объектов.

Недостатки монолитной многоэтажки

К недостаткам можно отнести причины, не связанные с эксплуатационными характеристиками зданий. Главный отрицательный момент — это вероятность смещения сроков сдачи объекта. Это происходит из-за просчета или ухудшения погодных условий.Сюда входит и сложность работы, ведь не каждая компания может освоить монолитную конструкцию.

Цена вопроса

Может показаться, что с учетом вышеперечисленных характеристик стоимость такого дома в несколько раз превышает бюджет аналогичных построек из панелей и кирпича. На самом деле стоимость у них примерно равная, а при грамотно оформленном проекте может быть и ниже. Анализ рынка недвижимости показывает, что цены на жилье в монолитных многоэтажках ниже на 10-15%.Таким образом, эта недвижимость может считаться отличной инвестицией.

Строительство идет медленно. Проверенные и эффективные технологии используются десятилетиями. Однако значительная конкуренция приводит к поиску новых решений, позволяющих возводить здания быстрее, дешевле и прочнее.

Большая часть инноваций поступает из западных стран и осуществляется международными строительными компаниями. В РФ современные технологии полностью используются при строительстве крупных или нестандартных объектов большой социальной значимости.После освоения технологии он находит применение в типовых зданиях. Таким образом, инновационные методы становятся широко доступными.

Строительство комплекса Москва-Сити как торжество высоких технологий

Прекрасным примером современного является строительный комплекс «Москва-Сити», расположенный в столице. Такой грандиозный проект был бы невозможен без инновационных технологий. Одним из самых известных объектов этого комплекса является Башня Меркурия, которая находится на высоте 338 метров над уровнем моря.8 м — самый высокий небоскреб в Европе. Чтобы достичь этой высоты, необходимо было использовать ряд новых решений, в том числе технологию предварительного напряжения бетона.

Предварительное напряжение бетона позволяет снизить вес конструкции и повысить ее прочностные свойства.

Данная технология позволяет увеличить шаг опорных колонн в 2 и более раза, уменьшить толщину плит перекрытия на 20%. Снижение расхода бетона достигнуто до 25%.

Технология предварительного напряжения бетона известна давно, но применялась для создания отдельных блоков. В монолитном строительстве он только недавно вошел в обиход. Его суть заключается в том, что стальная арматура с высокой прочностью растягивается с помощью гидравлических и винтовых домкратов. После этого заливается бетон. Когда он схватывается, напряжение снимается. Якорь пытается вернуться к своей исходной длине и оказывает сжимающее усилие на материал. В процессе эксплуатации полученного изделия эти сжимающие нагрузки снижают деформации растяжения, которые являются частой причиной разрушения бетонных конструкций.

Высотный комплекс «Москва-Сити» — монолитное строительство

Более высокие значения прочности для монолитных элементов с напряженной арматурой позволяют возводить бетонные конструкции с длинными пролетами без промежуточных опор. Это снижает общий вес конструкции. Этот метод ранее был предложен советским ученым Виктором Михайловым, но его идеи остались невостребованными. И успешный опыт строительства по методу французского инженера Эжена Фрейсине стал широко применяться сначала в Европе, а затем и в России.

Еще одно нововведение было использовано при строительстве многоэтажной башни «Россия». В нем немалое количество подземных этажей, уходящих в землю на 56 м. Работы с этим зданием проводила строительная компания «Сатори». Была использована технология Up & Down, которая отлично зарекомендовала себя при проведении глубоких земляных работ. Он предполагает постепенную выемку грунта, так как перекрытия возводятся в подземных ярусах. Такой подход дает возможность быстро возводить как надземную, так и подземную часть здания.

Специалисты считают, что сейчас альтернативы технологии Up & Down в городском строительстве нет. Это позволяет значительно сократить время строительства здания, так как строительство ведется одновременно вверх и вниз относительно уровня земли. В отличие от традиционных методов строительства, здесь нет необходимости ждать, пока первый этаж будет полностью достроен. Эта технология сейчас все чаще используется не только на нестандартных объектах, таких как комплекс Москва-Сити, но и в традиционном строительстве во многих крупных городах Российской Федерации.Часто этот метод является единственным выходом при выполнении герметизирующей конструкции.

При выполнении строительных работ в черте города, а особенно в его центре, необходимо свести к минимуму использование тяжелой техники. Высота мобильных кранов намного меньше, чем у современных многоэтажек, и они не позволяют подавать наверх бетон, которым заливают перекрытия. В связи с этим на строительной площадке комплекса «Москва-Сити» внедрено такое техническое новшество, как.


Бетононасосы SANY (SANI) были использованы для доставки раствора на огромные высоты башен. В то же время бетон марки В90, который отличается очень низкой текучестью. Выбор марки бетона производился генподрядчиком исходя из безопасности здания. Строительство зданий велось круглый год, даже при падении температуры до -20 ° C. Для этого технология была адаптирована особым образом. Он был оснащен низкотемпературной системой пуска, подогреваемым гидроприводом и толстым слоем теплоизолятора.

По словам инженеров, бетононасос стал необходимой установкой на строительной площадке. Без его использования сроки работ значительно увеличились бы, а время играет решающую роль в таком строительстве. С помощью капельницы можно подавать на верхние этажи до 60 кубометров бетона в час. При строительстве жилого квартала или нескольких объектов в городе бетононасос становится обязательной установкой, без которой работа идет намного медленнее.

Квартал в Хамовниках в английском стиле

При сдаче жилой и особенно элитной недвижимости большое внимание уделяется приданию зданиям индивидуальности с архитектурной точки зрения. Одним из таких примеров является жилой комплекс Knightsbridge, в котором девелопер постарался передать дух старого Лондона, в котором встречаются довольно замысловатые архитектурные формы. Несмотря на сложную структуру фасадов и планировок, сроки завершения таких комплексов жесткие, а плотный график требует от строителей поиска новых решений, позволяющих сократить время выполнения работ.

При создании парка Knightsbridge Private большое внимание было уделено монтажу опалубки. Как это часто бывает, эффект дала простая доработка процесса — использование для бетонирования полов ламинированной фанеры, на которую заранее была наложена шаблонная сетка. Это значительно упростило разметку и резку бетонных опалубочных плит на строительной площадке.

Использование листов фанеры упрощает повседневную работу строителей — измерение и маркировку.При использовании ламинированной фанеры с размеченной сеткой рабочие могут легко измерить требуемые расстояния. Эта сетка сокращает время, необходимое для укладки арматуры. Линии, идущие с интервалом 25 и 50 мм, могут служить направляющими и с их помощью легко выдерживать ступеньку при укладке арматуры. Сама фанера имеет покрытие на акриловой основе, защищающее материал от влаги.

Казань-Арена и Открытие Арена — площадки для новых рекордов

6 июля 2013 года в Казани состоялось открытие Международной Универсиады.Главной площадкой для него стал новый стадион «Казань-Арена». Его строительство было завершено почти в два раза быстрее, чем аналогичных объектов, за счет использования современных способов создания опалубки.

Если вы спросите о продолжительности различных этапов строительных работ на монолитной строительной площадке, вы заметите, что монтаж и демонтаж опалубки занимает больше всего времени. Эти процессы довольно трудоемкие и во многом определяют темпы строительства. Существенная экономия времени, затраченного на строительство «Казань-Арены», стала возможна за счет создания здания, соединенного «быстрыми замками».

Монтаж системы по этой технологии можно начинать сразу же после того, как опалубку доставят на строительную площадку. Обычная опалубка собирается на месте, что занимает много времени. При переходе на следующий этаж с другой планировкой такую ​​опалубку необходимо полностью разобрать и перерисовать, сделав все работы, по сути, с нуля. А систему опалубки, состоящую из стандартных компонентов, собрать намного проще — «быстрые замки» отключаются, элементы переносятся на новое место и снова подключаются.Такая система отличается большой прочностью.

При строительстве «Казань-Арены» использовалась опалубка ПСК-ЦУП балочно-рамной конструкции. Он сочетал в себе преимущества систем щитовой и балочно-ригельной опалубки, а также выступал в качестве строительных лесов. Такой новаторский дизайн позволил сэкономить деньги на аренде, установке и демонтаже строительных лесов.


строительство «Открытие Арены»

Стадион «Спартак», он же «Открытие Арена», расположенный на территории старого аэродрома Тушино, должен открыться в середине 2014 года.Окончательный проект был согласован только в 2010 году, что потребовало от строителей ускорения заливки бетона. При этом их требовалось выполнять зимой, и низкая температура не должна отрицательно сказаться на прочности бетона.

Для обеспечения нормального твердения бетон нагревали с помощью тепловых пушек с электронагревательными элементами. Около 60% бетонных работ на стадионе «Открытие Арена» было выполнено зимой 2011–2012 годов. Большое значение имеет опалубка балочно-рамной конструкции ПСК-ЧУП.Он обеспечил устойчивость к высоким нагрузкам и перепадам температур.

При строительстве «Открытия Арены» появилась еще одна новая технология — соединение арматуры с помощью муфт. Использование таких элементов вместо приваривания стержней и их обвязки позволило значительно ускорить монтаж арматуры, так как на эту операцию потребовалось не более 10 минут.


По сравнению с вязкостными байпасами муфтовые соединения позволяют снизить расход арматурных стержней.Также преимуществом этого метода является то, что он позволяет создать соединение с равной прочностью по всей длине арматурного каркаса. Это обеспечивает равномерное распределение нагрузки между всеми участниками. Сварное соединение имеет важный недостаток — сложность контроля качества шва. Для этого требуется громоздкое оборудование, которое нельзя использовать в полевых условиях . .. Муфты обеспечивают высокое качество соединения за счет использования конической резьбы.

Предварительное напряжение бетона, мощные смесительные насосы, ламинированная фанера с сеткой, муфты и другие новые технологии упрощают работу строителей.Такие технологии дают компаниям преимущество перед конкурентами и свободу принятия решений при строительстве сложных зданий.

% PDF-1.6 % 191 0 объект> эндобдж xref 191 240 0000000016 00000 н. 0000005657 00000 н. 0000005836 00000 н. 0000005862 00000 н. 0000005903 00000 н. 0000006031 00000 н. 0000006458 00000 п. 0000006484 00000 н. 0000006595 00000 н. 0000006691 00000 н. 0000006786 00000 н. 0000006881 00000 н. 0000006977 00000 н. 0000007073 00000 н. 0000007169 00000 н. 0000007265 00000 н. 0000007361 00000 н. 0000007457 00000 н. 0000007553 00000 н. 0000007649 00000 н. 0000007744 00000 н. 0000007840 00000 н. 0000007936 00000 п. 0000008031 00000 н. 0000008126 00000 н. 0000008220 00000 н. 0000008314 00000 н. 0000008409 00000 н. 0000008504 00000 н. 0000008599 00000 н. 0000008695 00000 н. 0000008790 00000 н. 0000008886 00000 н. 0000008982 00000 п. 0000009078 00000 н. 0000009174 00000 н. 0000009270 00000 н. 0000009365 00000 п. 0000009460 00000 н. 0000009556 00000 п. 0000009652 00000 п. 0000009746 00000 н. 0000009841 00000 н. 0000009936 00000 н. 0000010031 00000 п. 0000010126 00000 п. 0000010221 00000 п. 0000010316 00000 п. 0000010411 00000 п. 0000010505 00000 п. 0000010599 00000 п. 0000010693 00000 п. 0000010788 00000 п. 0000010883 00000 п. 0000010978 00000 п. 0000011073 00000 п. 0000011168 00000 п. 0000011263 00000 п. 0000011358 00000 п. 0000011452 00000 п. 0000011546 00000 п. 0000011637 00000 п. 0000011797 00000 п. 0000011825 00000 п. 0000011852 00000 п. 0000011918 00000 п. 0000012905 00000 п. 0000012999 00000 н. 0000013892 00000 п. 0000013984 00000 п. 0000014149 00000 п. 0000014212 00000 п. 0000015186 00000 п. 0000016143 00000 п. 0000017057 00000 п. 0000017147 00000 п. 0000018059 00000 п. 0000018148 00000 п. 0000019147 00000 п. 0000020102 00000 п. 0000020268 00000 н. 0000020479 00000 п. 0000020671 00000 п. 0000020958 00000 п. 0000021011 00000 п. 0000021082 00000 п. 0000021177 00000 п. 0000021292 00000 п. 0000021387 00000 п. 0000021465 00000 п. 0000021630 00000 н. 0000021705 00000 п. 0000021801 00000 п. 0000021943 00000 п. 0000022017 00000 н. 0000022125 00000 п. 0000022280 00000 п. 0000022359 00000 п. 0000022446 00000 п. 0000022600 00000 п. 0000022679 00000 п. 0000022773 00000 п. 0000022923 00000 п. 0000022992 00000 п. 0000023065 00000 п. 0000023217 00000 п. 0000023298 00000 п. 0000023392 00000 п. 0000023519 00000 п. 0000023593 00000 п. 0000023689 00000 п. 0000023856 00000 п. 0000023950 00000 п. 0000024004 00000 п. 0000024094 00000 п. 0000024242 00000 п. 0000024319 00000 п. 0000024372 00000 п. 0000024464 00000 п. 0000024608 00000 п. 0000024704 00000 п. 0000024757 00000 п. 0000024849 00000 п. 0000024980 00000 п. 0000025069 00000 п. 0000025121 00000 п. 0000025224 00000 п. 0000025350 00000 п. 0000025453 00000 п. 0000025507 00000 п. 0000025609 00000 п. 0000025697 00000 п. 0000025751 00000 п. 0000025803 00000 п. 0000025955 00000 п. 0000026007 00000 п. 0000026137 00000 п. 0000026189 00000 п. 0000026331 00000 п. 0000026383 00000 п. 0000026525 00000 п. 0000026577 00000 п. 0000026716 00000 п. 0000026768 00000 п. 0000026908 00000 н. 0000026960 00000 п. 0000027073 00000 п. 0000027125 00000 п. 0000027270 00000 н. 0000027322 00000 н. 0000027446 00000 н. 0000027498 00000 п. 0000027618 00000 п. 0000027670 00000 н. 0000027718 00000 п. 0000027771 00000 п. 0000027866 00000 н. 0000027919 00000 н. 0000027965 00000 н. 0000028018 00000 п. 0000028116 00000 п. 0000028169 00000 п. 0000028346 00000 п. 0000028399 00000 п. 0000028521 00000 п. 0000028574 00000 п. 0000028716 00000 п. 0000028769 00000 п. 0000028816 00000 п. 0000028870 00000 п. 0000028969 00000 п. 0000029022 00000 н. 0000029165 00000 п. 0000029219 00000 п. 0000029401 00000 п. 0000029455 00000 п. 0000029554 00000 п. 0000029607 00000 п. 0000029654 00000 п. 0000029763 00000 п. 0000029858 00000 п. 0000029941 00000 н. 0000030030 00000 п. 0000030120 00000 п. 0000030216 00000 п. 0000030311 00000 п. 0000030398 00000 п. 0000030497 00000 п. 0000030581 00000 п. 0000030671 00000 п. 0000030750 00000 п. 0000030878 00000 п. 0000030962 00000 п. 0000031051 00000 п. 0000031133 00000 п. 0000031235 00000 п. 0000031354 00000 п. 0000031453 00000 п. 0000031595 00000 п. 0000031755 00000 п. 0000031857 00000 п. 0000031937 00000 п. 0000032048 00000 н. 0000032180 00000 п. 0000032312 00000 п. 0000032415 00000 п. 0000032520 00000 н. 0000032628 00000 п. 0000032717 00000 п. 0000032822 00000 н. 0000032924 00000 п. 0000033022 00000 п. 0000033144 00000 п. 0000033242 00000 п. 0000033394 00000 п. 0000033498 00000 п. 0000033606 00000 п. 0000033730 00000 п. 0000033853 00000 п. 0000033981 00000 п. 0000034093 00000 п. 0000034188 00000 п. 0000034299 00000 п. 0000034389 00000 п. 0000034486 00000 п. 0000034576 00000 п. 0000034667 00000 п. 0000034750 00000 п. 0000034853 00000 п. 0000034941 00000 п. 0000035024 00000 п. 0000035124 00000 п. 0000035206 00000 п. 0000035288 00000 п. 0000035370 00000 п. 0000035464 00000 п. 0000035547 00000 п. 0000035638 00000 п. 0000035694 00000 п. 0000005096 00000 н. трейлер ] >> startxref 0 %% EOF 430 0 obj> поток xb«f` l

ПОМЕЩЕНИЕ Прейскурант в Северной Америке Август 2008 г.

  • Стр. 2 и 3: Эта цена от Haworth в Северной Америке b
  • Стр. 4 и 5: ПОМЕЩЕНИЕ | Содержание 4 PREMI
  • Стр. 7 и 8: Обзор ПОМЕЩЕНИЯ
  • Стр. 9 и 10: Определение терминов Foundation Elem
  • Стр. 11 и 12: Определение терминов Панель Configura
  • Стр. 13 и 14: Шаг первый: фундаментальные элементы Deter
  • Стр. 15 и 16: Шаг третий: разъемы панели Теперь yo
  • Стр. 17: Шаг пятый: внутренние компоненты Addi
  • Стр. 20 и 21: Описание линейки продуктов | Foundat
  • Стр. 22 и 23: Описание линейки продуктов | Foundat
  • Стр. 24 и 25: Описание линейки продуктов | Foundat
  • Стр. 26 и 27: Подробная информация о продукте | Монолитные панели
  • Стр. 28 и 29: Подробная информация о продукте | Двойное остекление
  • Стр. 30 и 31: Подробная информация о продукте | Панели основания Super
  • Стр. 32 и 33: Описание линейки продуктов | Панель C
  • Стр. 34 и 35: Подробная информация о продукте | Полноразмерный двухполюсник
  • Стр. 36 и 37: Описание линейки продуктов | Верх S
  • Стр. 38 и 39: Подробная информация о продукте | Высота 10 и 16 дюймов
  • Стр. 40 и 41: Подробная информация о продукте | Подушечки одинарного стека
  • Стр. 42 и 43: Подробная информация о продукте | От пола до потолка
  • Стр. 44 и 45: Описание линейки продуктов | Visual
  • Стр. 46 и 47: Подробная информация о продукте | Toppers and Banne
  • Стр. 48 и 49: Подробная информация о продукте | Отдельностоящая стяжка
  • Стр. 50 и 51: Подробная информация о продукте | if Freestanding S
  • Стр. 52 и 53:

    Описание линейки продуктов | Панель C

  • Стр. 54 и 55:

    Подробная информация о продукте | Панельные соединители

  • Стр. 56 и 57:

    Подробная информация о продукте | Панельные соединители

  • Стр. 58 и 59:

    Подробная информация о продукте | Панельные соединители

  • Стр. 60 и 61:

    Подробная информация о продукте | Панельные соединители

  • Стр. 62 и 63:

    Подробная информация о продукте | Панельные соединители

  • Стр. 64 и 65:

    Подробная информация о продукте | Панельные соединители

  • Стр. 66 и 67:

    Подробная информация о продукте | Панельные соединители

  • Стр. 68 и 69:

    Подробная информация о продукте | Панельные соединители

  • Стр. 70 и 71:

    Подробная информация о продукте | Панельные соединители

  • Стр. 72 и 73:

    Подробная информация о продукте | Панельные соединители:

  • Стр. 74 и 75:

    Подробная информация о продукте | Регулируемая высота C

  • Стр. 76 и 77:

    Линейка продуктов dge | Ada

  • Стр. 78 и 79:

    Описание линейки продуктов | Adaptab

  • Стр. 80 и 81:

    Описание линейки продуктов | Adaptab

  • Стр. 82 и 83:

    Описание линейки продуктов | Adaptab

  • Стр. 84 и 85:

    Описание линейки продуктов | Adaptab

  • Стр. 86 и 87:

    Описание линейки продуктов | Adaptab

  • Стр. 88 и 89:

    Описание линейки продуктов | Adaptab

  • Стр. 90 и 91:

    Описание линейки продуктов | Adaptab

  • Стр. 92 и 93:

    Подробная информация о продукте | Adaptable Worksur

  • Стр. 94 и 95:

    Подробная информация о продукте | Adaptable Worksur

  • Стр. 96 и 97:

    ntered reways Подробная информация о продукте | Ada

  • Стр. 98 и 99:

    ред. Подробнее о продукте | Адаптируемый W

  • Стр. 100 и 101:

    Подробная информация о продукте | Adaptable Worksur

  • Стр. 102 и 103:

    Подробнее о продукте | Adaptable Worksur

  • Стр. 104 и 105:

    Описание линейки продуктов | Верхний S

  • Стр. 106 и 107:

    Подробная информация о продукте | Верхний склад 106

  • Стр. 108 и 109:

    Подробная информация о продукте | Адаптируемая задача Li

  • Стр. 110 и 111:

    Подробная информация о продукте | Адаптируемая задача Li

  • Стр. 112 и 113:

    Подробнее о продукте | Доступ к рабочей поверхности

  • Стр. 114 и 115:

    Подробная информация о продукте | Доступ к рабочей поверхности

  • Стр. 116 и 117:

    Подробная информация о продукте | Worksurface Acces

  • Стр. 118 и 119:

    Описание линейки продуктов | Таблицы

  • Стр. 120 и 121:

    Описание линейки продуктов | Таблицы

  • Стр. 122 и 123:

    Описание линейки продуктов | Таблицы:

  • Страница 124 и 125:

    Применение продукта | Планирование Vert

  • Стр. 126 и 127:

    Применение продукта | Panel Configu

  • Стр. 128 и 129:

    Применение продукта | Panel Connect

  • Стр. 130 и 131:

    Применение продукта | Panel Connect

  • Стр. 132 и 133:

    Применение продукта | Па

  • Стр. 134 и 135:

    Применение продукта | Па

  • Стр. 136 и 137:

    Применение продукта | Variable-Heig

  • Стр. 138 и 139:

    Применение продукта | Variable-Heig

  • Стр. 140 и 141:

    Применение продукта | Спецификация Co

  • Стр. 142 и 143:

    Применение продукта | Спецификация Co

  • Стр. 144 и 145:

    Применение продукта | Спецификация Co

  • Стр. 146 и 147:

    Применение продукта | Спецификация Co

  • Стр. 148 и 149:

    Применение продукта | Спецификация Co

  • Стр. 150 и 151:

    Применение продукта | Спецификация Co

  • Стр. 152 и 153:

    Применение продукта | Проектирование 120

  • Стр. 154 и 155:

    Применение продукта | Проектирование 120

  • Стр. 156 и 157:

    Применение продукта | Проектирование 120

  • Стр. 158 и 159:

    Применение продукта | Off-Modular 1

  • Стр. 160 и 161:

    Применение продукта | Off-Modular 1

  • Page 162 и 163:

    Применение продукта | Off-Modular 1

  • Page 164 и 165:

    Применение продукта | Off-Modular 1

  • Page 166 и 167:

    Применение продукта | Off-Modular o

  • Стр. 168 и 169:

    Применение продукта | От пола до потолка

  • Стр. 170 и 171:

    Применение продукта | От пола до потолка

  • Стр. 172 и 173:

    Применение продукта | Wing Walls Wi

  • Стр. 174 и 175:

    Применение продукта | Wing Walls Wi

  • Стр. 176 и 177:

    Применение продукта | Стены крыла 17

  • Стр. 178 и 179:

    Применение продукта | Определение Wo

  • Стр. 180 и 181:

    Применение продукта | Определение Wo

  • Стр. 182 и 183:

    Применение продукта | Worksurface S

  • Стр. 184 и 185:

    Применение продукта | Worksurface S

  • Стр. 186 и 187:

    Применение продукта | Worksurface S

  • Стр. 188 и 189:

    ep 24 «Глубокий орнамент Split-C.eps Produ

  • Стр. 190 и 191:

    «36» Применение продукта | Adaptab

  • Стр. 192 и 193:

    ail-B Применение продукта | Designi

  • Стр. 194 и 195:

    Применение продукта | Проектирование с помощью программного обеспечения

  • Стр. 196 и 197:

    Применение продукта | Проектирование с помощью программного обеспечения

  • Стр. 198 и 199:

    Применение продукта | Проектирование с помощью программного обеспечения

  • Стр. 200 и 201:

    Применение продукта | Проектирование с помощью программного обеспечения

  • Стр. 202 и 203:

    Применение продукта | Проектирование с помощью программного обеспечения

  • Стр. 204 и 205:

    Применение продукта | Проектирование с помощью программного обеспечения

  • Стр. 206 и 207:

    Применение продукта | Опора и L

  • Стр. 208 и 209:

    Применение продукта | Опора и L

  • Стр. 210 и 211:

    Применение продукта | Поддержка и L

  • Стр. 212 и 213:

    Применение продукта | Поддержка и L

  • Стр. 214 и 215:

    Применение продукта | Поддержка и L

  • Стр. 216 и 217:

    Применение продукта | Поддержка и L

  • Стр. 218 и 219:

    Применение продукта | Поддержка и L

  • Стр. 220 и 221:

    Применение продукта | Приложение G

  • Стр. 222 и 223:

    Применение продукта | Приложение G

  • Стр. 224 и 225:

    Применение продукта | Приложение G

  • Стр. 226 и 227:

    Применение продукта | Приложение G

  • Стр. 228 и 229:

    Применение продукта | От пола до потолка

  • Стр. 230 и 231:

    Применение продукта | Power Managem

  • Стр. 232 и 233:

    Применение продукта | Building-to-P

  • Стр. 234 и 235:

    Применение продукта | Building-to-P

  • Стр. 236 и 237:

    Применение продукта | Building-to-P

  • Стр. 238 и 239:

    Применение продукта | Building-to-P

  • Стр. 240 и 241:

    Применение продукта | Распределитель питания

  • Стр. 242 и 243:

    Применение продукта | Распределитель питания

  • Стр. 244 и 245:

    Применение продукта | Распределитель питания

  • Стр. 246 и 247:

    Применение продукта | Распределитель питания

  • Стр. 248 и 249:

    Применение продукта | Доступ к данным:

  • Стр. 250 и 251:

    Применение продукта | Монолитный Па

  • Стр. 252 и 253:

    Применение продукта | Монолитный Па

  • Стр. 254 и 255:

    Применение продукта | Cable Managem

  • Стр. 256 и 257:

    Применение продукта | Cable Managem

  • Стр. 258 и 259:

    258

  • Стр. 260 и 261:

    Применение продукта | Стартеры идей

  • Стр. 262 и 263:

    Применение продукта | Idea Starters

  • Стр. 264 и 265:

    264

  • Стр. 266 и 267:

    Технические характеристики | PREMISE

  • Стр. 268 и 269:

    Технические характеристики | PREMISE

  • Стр. 270 и 271:

    Технические характеристики | PREMISE

  • Стр. 272 ​​и 273:

    Технические характеристики | PREMISE

  • Page 274 и 275:

    274 PREMISE Эта страница намеренно

  • Page 276 и 277:

    PREMISE с ценой на компоненты Moxie

  • Page 278 и 279:

    PREMISE 28064 на Moxie Components Price

    :

    PREMISE с компонентами Moxie Цена

  • Page 282 и 283:

    PREMISE с компонентами Moxie Price

  • page 284 и 285:

    PREMISE с Moxie Components Price

  • page 286 and 287:

    PREMISie Price

    PREMISie Price

  • Страница 288 и 289:

    PREMISE с компонентами Moxie Цена

  • Страница 290 и 291:

    PREMISE с компонентами Moxie Price

  • page 292 and 293:

    PREMISE with Moxie Components Price

  • Страница

  • ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 296 и 297:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 298 и 299:

    PREMISE с компонентами Moxie Цена

  • Page 300 и 301:

    PREMISE с компонентами Moxie Цена

  • Page 302 и 303:

    PREMISE с Moxie Components Price

  • 10 304 и 305:

  • 10 304 и 305: 9 Стоимость компонентов Moxie

  • Страница 306 и 307:

    PREMISE с компонентами Moxie Цена

  • Страница 308 и 309:

    PREMISE с компонентами Moxie Цена

  • Страница 310 и 311:

    PREMISE 3

    Page Цена

    Page и 313:

    PREMISE с компонентами Moxie Цена

  • Page 314 и 315:

    PREMISE с компонентами Moxie Цена

  • Page 316 и 317:

    PREMISE с Moxie Components Price

  • Page 318 и 319:

    PREMISE с компонентами Moxie Цена

  • Страница 320 и 321:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 322 и 323:

    PR EMISE с компонентами Moxie Цена

  • Страница 324 и 325:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 326 и 327:

    PREMISE с компонентами Moxie Цена

  • Страница 328 и 329:

    42 PREMISE с компонентами Moxie 90 Стр. 330 и 331:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Стр. 332 и 333:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Стр. 334 и 335:

    PREMISE с компонентами Moxie Цена

  • Стр. Цена на компоненты Moxie

  • Страница 338 и 339:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 340 и 341:

    PREMISE с компонентами Moxie Цена

  • Страница 342 и 343:

    PREMISE с компонентами Moxie

  • Цена

    903 и 345:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 346 и 347:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 348 и 349:

    ПРЕДМЕТ с компонентами Moxie Цена

  • Страница 350 и 351:

    PREMISE с компонентами Moxie Цена

  • Страница 352 и 353:

    PREMISE с компонентами Moxie Цена

  • Страница :

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 356 и 357:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 358 и 359:

    PREMISE с компонентами Moxie Цена

  • Страница 360 и 361:

    PREMISE Цена с компонентами Moxie

  • Страница 362 и 363:

    PREMISE с компонентами Moxie Цена

  • Page 364 и 365:

    PREMISE с Moxie Components Price

  • Page 366 и 367:

    PREMISE с Moxie Components Price

  • Страница

  • Страница ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 370 и 371:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Па ge 372 и 373:

    PREMISE с компонентами Moxie Цена

  • Page 374 и 375:

    PREMISE с компонентами Moxie Цена

  • PREMISE с компонентами Moxie Цена

  • Page 376 и 377:

    PREMISE с Moxie Components Price

  • Page

    с PREMISE

    с ценами

    Стоимость компонентов Moxie

  • Страница 380 и 381:

    PREMISE с компонентами Moxie Цена

  • Страница 382 и 383:

    PREMISE с компонентами Moxie Цена

  • Страница 384 и 385:

    PREMISE с Moxie Components Price

    и 387:

    PREMISE с компонентами Moxie Цена

  • Page 388 и 389:

    PREMISE с компонентами Moxie Цена

  • Page 390 и 391:

    PREMISE с Moxie Components Price

  • Page 392 и PREMISE с компонентами Moxie 392 и 393:

    с компонентами Moxie Цена

  • стр. 394 и 395:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • стр. 396 и 397:

    PREMI SE с компонентами Moxie Цена

  • Страница 398 и 399:

    PREMISE с компонентами Moxie Цена

  • Page 400 и 401:

    PREMISE с компонентами Moxie Price

  • Page 402 и 403:
  • 090 PREMISE с Moxie Components Price Страница 404 и 405:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 406 и 407:

    PREMISE с компонентами Moxie Цена

  • Страница 408 и 409:

    PREMISE с компонентами Moxie Цена

  • Страница 4306 и 411EMISE с PREMISE 91 Страница 410 и 411EMISE Цена компонентов Moxie

  • Страница 412 и 413:

    PREMISE с компонентами Moxie Цена

  • Страница 414 и 415:

    PREMISE с компонентами Moxie Цена

  • Страница 416 и 417:
  • 0 PREMISE0 page Цена 4123

    64 и 419:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Page 420 и 421:

    ПОМЕЩЕНИЕ с компонентами Moxie Pri ce

  • Page 422 и 423:

    PREMISE с компонентами Moxie Цена

  • Page 424 и 425:

    PREMISE с ценой Moxie Components

  • page 426 и 427:

    PREMISE с Moxie Components Price

  • :

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 430 и 431:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 432 и 433:

    PREMISE с компонентами Moxie Цена

  • страница 434 и 435:

    PREMISE с компонентами Цена

    PREMISie

  • Страница 436 и 437:

    PREMISE с компонентами Moxie Цена

  • Page 438 и 439:

    PREMISE с Moxie Components Price

  • Page 440 и 441:

    PREMISE с Moxie Components Price

  • и
  • ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 444 и 445:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 446 и 447:

    PREMISE с компонентами Moxie Цена

  • Page 448 и 449:

    PREMISE с компонентами Moxie Price

  • Page 450 и 451:

    PREMISE с Moxie Components Price

  • Page 452 и 453:

    PREMISE с Moxie 452 и 453:

    Компоненты Цена

  • Страница 454 и 455:

    PREMISE с компонентами Moxie Цена

  • Page 456 и 457:

    PREMISE с Moxie Components Price

  • Page 458 и 459:

    PREMISE с Moxie Components Price

    Page Цена

    461:

    PREMISE с компонентами Moxie Цена

  • Page 462 и 463:

    PREMISE с компонентами Moxie Price

  • Page 464 и 465:

    PREMISE with Moxie Components Price

  • Page 466 и 467: 914 PREMISE с компонентами Moxie Цена с ценами 466 и 467: 914

  • Страница 468 и 469:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 470 и 471:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 472 и 473:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 474 и 475:

    PREMISE с компонентами Moxie Цена

  • Страница 476 и 477:
  • 038 PREMISE с компонентами Moxie
  • 478 и 479:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 480 и 481:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 482 и 483:

    PREMISE с компонентами Moxie Цена

  • Страница 48144 и 485:

  • Moxie с ценой Moxie Компоненты Цена

  • Страница 486 и 487:

    PREMISE с компонентами Moxie Цена

  • Страница 488 и 489:

    PREMISE с Moxie Components Price

  • Page 490 и 491:

    PREMISE с Moxie Components Price

    493:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 494 и 495:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 496 и 497:

    PREMISE с компонентами Moxie Цена

  • Страница 498 и 499:

    PREMISE с Moxie Components Price

  • Page 500 и 501:

    PREMISE с Moxie Components Price

  • Page 502 и

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 504 и 505:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 506 и 507:

    PREMISE с компонентами Moxie Цена

  • Страница 508 и 509:

    PREMISE Цена с компонентами Moxie 90

  • , стр. 510 и 511:

    PREMISE с компонентами Moxie Цена

  • Page 512 и 513:

    PREMISE с Moxie Components Price

  • page 514 and 515:

    PREMISE with Moxie Components Price

  • Page 516 and PREMISE

    and PREMISE page 516 and PREMISE page 516 and PREMISE page 516 and PREMISE page 516 and PREMISE с компонентами Moxie Цена

  • Страница 518 и 519:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 520 и 521:

    PREMISE с компонентами Moxie Цена

  • Page 522 и 523:

    PREMISE с компонентами Moxie Цена

  • Page 524 и 525:

    PREMISE с Moxie Components Price

  • Page 526 и PREMISE с компонентами Moxie 526 и 527: 915 Цена

  • Страница 528 и 529:

    ПРЕДМЕТ с компонентами Moxie Цена

  • Страница 530 и 531:

    PREMISE с компонентами Moxie Цена

  • Страница 532 и 533:

    PREMISE с компонентами Moxie Цена

  • Страница

    :

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 536 и 537:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 538 и 539:

    PREMISE с компонентами Moxie Цена

  • Страница 540 и 541:

    PREMISE Components Цена

    PREMISie

  • Страница 542 и 543:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 544 и 545:

    ПОМЕЩЕНИЕ остроумие h Цена компонентов Moxie

  • Страница 546 и 547:

    PREMISE с компонентами Moxie Цена

  • Страница 548 и 549:

    PREMISE с компонентами Moxie Цена

  • Страница 550 и 551:
  • 086 PREMISE064 Страница с компонентами Moxie 903 552 и 553:

    PREMISE с компонентами Moxie Цена

  • Page 554 и 555:

    PREMISE с компонентами Moxie Price

  • page 556 and 557:

    PREMISE with Moxie Components Price

  • Page 552 Moxie и 559: 91 Компоненты Цена

  • Страница 560 и 561:

    PREMISE с компонентами Moxie Цена

  • Страница 562 и 563:

    PREMISE с Moxie Components Price

  • Page 564 и 565:

    PREMISE с Moxie Components Price

    567:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Page 568 и 569:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена 900 03

  • Страница 570 и 571:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 572 и 573: ПРЕДМЕТ

    с компонентами Moxie Цена

  • Страница 574 и 575:

    PREMISE с компонентами Moxie Цена 574 и 575:

    PREMISE с компонентами Moxie Цена

  • и
  • ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 578 и 579:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 580 и 581:

    PREMISE с компонентами Moxie Цена

  • Страница 5820003
  • страница с компонентами Moxie 903:

    PREMISE Цена 903E

  • Page 584 и 585:

    PREMISE с компонентами Moxie Цена

  • Page 586 и 587:

    PREMISE с Moxie Components Price

  • page 588 and 589:

    PREMISE with Moxie Components Price

  • Page 59016 и PREMISE

  • Страница 59016 с компонентами Moxie Цена

  • Страница 592 и 593:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 594 и d 595:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 596 и 597:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 598 и 599:

    PREMISE с компонентами Moxie Цена

  • Страница 600 и 601: 916 PREMISE с компонентами Moxie с ценой 600 и 601: 916 PREMISE с компонентами Moxie Цена

  • Page 602 и 603:

    PREMISE с компонентами Moxie Цена

  • Page 604 и 605:

    PREMISE с компонентами Moxie Price

  • page 606 and 607:

    PREMISE with Moxie Components Price

  • :

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 610 и 611:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 612 и 613:

    PREMISE с компонентами Moxie Цена

  • страница 614 и 615:

    PREMISE Цена с компонентами Moxie

  • Стр. 616 и 617:

    Электронные обновления — ДАТА ПРОМЫШЛЕННОСТИ

  • Стр. 618 и 619:

    Помещение с M Окси Компоненты Цена

  • Стр. 620 и 621:

    Подробная информация о продукте | Раздвижная дверь: Pla

  • Стр. 622 и 623:

    Подробная информация о продукте | Раздвижная дверь: Pla

  • Стр. 624 и 625:

    Подробная информация о продукте | Раздвижная дверь: Pla

  • Стр. 626 и 627:

    Подробная информация о продукте | Раздвижная дверь: Pla

  • Стр. 628 и 629:

    Процедура Чтобы определить, есть ли COM fab

  • Стр. 630 и 631:

    PREMISE Stackable Pad Fabric Usage

  • Page 632 и 633:

    Задача адаптируемого электронного балласта L

  • Страница 634 и 635:

    Телефонная полка DTPT-1 Персональная полка D

  • Страница 636 и 637:

    Горизонтальный блок — подвесной KUTH-

  • Страница 638 и 639:

    PREMISE с компонентами Moxie Цена

  • Страница 641:

    PREMISE с компонентами Moxie Цена

  • Page 642 и 643:

    PREMISE with Moxie Components Price

  • Page 644 и 645:

    PREMISE с Moxie Components Price

  • Page 646 и 64778: 917 Компоненты Moxie Цена с Moxie Components

  • Страница 648 и 649:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Страница 650 и 651:

    ПОМЕЩЕНИЕ с компонентами Moxie Цена

  • Page 652 и 653:

    PREMISE с компонентами Moxie Цена

  • Page 654 и 655:

    PREMISE с Moxie Components Price

  • page 656 and 657:

    PREMISE with Moxie Components Price 100003

  • : Страница 658 ′ ′ Stack Kit NT-10 CR US NOT

  • Page 660 and 661:

    10 ′ ′ Stack Kit 10 ′ ′ Stack K

  • Page 662 и 663:

    10 ′ ′ Translucent Stack Kit NTXX

  • Page 664 и 665:

    Комплект стека 16 дюймов Стопка 16 дюймов K

  • Стр. 666 и 667:

    Сторона комплекта стека 16 дюймов 1 сторона площадки

  • Стр.
  • Страница 670 и 671:

    16 » Комплект стека — Структурный C

  • Страница 672 и 673:

    10 » Одинарная подкладка NTP-NN NTF-NN N

  • Страница 674 и 675:

    10 ′ ′ Одинарная Подушка для маркеров NTM

  • Страница 676 и 677:

    16 ′ ′ Одинарная подкладка, класс He

    90 364
  • Страница 678 и 679:

    Однослойные прокладки — рама 16 дюймов

  • Страница 680 и 681:

    PREMISE — 16 дюймов Single Technol

  • Страница 682 и 683:

    Организация задач Управление бумагой

  • Страница 684 и 685:

    Прямая верхняя часть разъема полной высоты

  • Страница 686 и 687:

    2-ходовой разъем 90 °, полноразмерный разъем w

  • Страница 688 и 689:

    2-ходовой разъем 120 °, полноразмерный разъем

  • Страница 690 и 691:

    3-ходовой 90 ° соединитель полной высоты w

  • Страница 692 и 693:

    PREMISE с ценой компонентов Moxie

  • Page 694 и 695:

    PREMISE с Moxie Components Price

  • Page 696:

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
