Технология изготовления свайного фундамента: Устройство свайного фундамента

Технология изготовления фундамента из винтовых свай

Технология изготовления фундамента из винтовых свай вполне закономерно развернулась на современном строительном рынке в виде «бурного наступления», неслучайно ведь именно военные впервые взяли на вооружение эту стремительную, экономичную и надежную методику.

Основные ее преимущества это, безусловно — скорость возведения, долговечность, отсутствие зависимости от капризов климата, доступности тяжелой транспортной и строительной техники, подъездных путей, рельефа участка и специфичности грунтов.
Стоимость возведения фундамента по этой технологии также одна из самых низких для малоэтажного строительства, в применении к легким каркасным домам, и домам из бруса и бревна.

В основу технологии фундамента из винтовых свай заложен очень эффективный принцип, решающий сразу несколько инженерно-технических задач. Диаметр винтовой лопасти, превышающий диаметр самой сваи, является удобным приспособлением для погружения стальной трубы на заданную глубину. Кроме того, лопасть также служит опорной площадкой для сваи на плотном грунте и, в то же время не позволяет сезонным процессам пучения грунта, или ветровым нагрузкам на здание, вытягивать опору из почвы. В климатических зонах со значительной глубиной зимнего промерзания грунта — в средней полосе России, и в частности, в Санкт-Петербурге и области, где пучинистые и обводненные грунты очень распространенное явление, такая технология иногда просто не имеет альтернативы.

Винтовые сваи технология изготовления

Технология производства винтовых свай не является сверхсложным процессом, такие сваи можно изготовить и самостоятельно, зная все необходимые нюансы, и имея на руках чертежи, которые можно легко найти в интернете. Однако, качество подобных изделий, а соответственно и срок службы, все же в значительной степени зависят от некоторых факторов, соблюдение которых непросто проконтролировать без определенного технического оборудования и навыков.

При производстве винтовых свай используется два основных способа изготовления винта — приварка вырезанной из металла гнутой пластины к собранному в конус наконечнику трубы, и насадка цельнолитого шнекового наконечника. Цельнолитой наконечник в домашних условиях изготовить довольно проблематично, но вырезать и приварить к трубе стальную пластину под определенным углом — не так сложно.

Существенным моментом в изготовлении свай является толщина стенки трубы — чем толще стенка, тем сваи прочнее и долговечнее. Кроме того, очень важно, чтобы на сваи имели качественное покрытие, предохраняющее металл от коррозии.

Выполнение монтажа свайного поля

При монтаже свайного поля важно правильно рассчитать и распределить нагрузки, которые будет нести свайный фундамент в целом и каждая свая в отдельности. При соблюдении всех необходимых норм, это станет залогом надежности будущего фундамента, и позволит обойтись минимальным количеством свай.
Закручивать сваи необходимо строго вертикально, а глубина погружения обычно зависит от уровня залегания плотного грунта. Для закручивания винтовой сваи небольшого диаметра с помощью рычага вполне достаточно двух человек. Можно использовать для этого специальные механические или электрические приспособления, которых придумано немало, но можно обойтись и просто руками. После закручивания сваи обрезаются на заданную высоту и заполняются бетоном. К верхней части свай привариваются оголовки, а сами сваи соединяются между собой сваркой в единую несущую конструкцию с помощью металлических профилей и уголков. Конструкция может быть также усилена швеллерными балками, в зависимости от проектной документации.

Зависимость несущей способности винтовых свай от диаметра

Диаметр стальной трубы, из которой изготавливается винтовая свая, является основным параметром, определяющим ее несущую способность. Существует несколько стандартных диаметров, используемых в производстве свай, из расчета на которые проектируются типы свайных фундаментов:

1. Дома и складские помещения — 108, 133, 159. 219, 325
2. Легкие каркасные дома, дома из бруса и бревен, бани, дачные дома, беседки, сараи — 89, 108, 133
3. Террасы, опоры трубопроводов, пешеходные мостки — 89, 108, 133, 159, 219, 325

Deprecated: Функция related_posts с версии 5. 12.0 считается устаревшей! Используйте yarpp_related. in /home/c/cg84848/gorod-vs/public_html/wp-includes/functions.php on line 5383

Строительство свайного фундамента

При строительстве зданий используется большое количество типов фундаментов. Выбор зависит от характеристик грунта, особенностей зданий, технических возможностей застройщика. В последнее время часто используются свайные фундаменты, которые позволяют решить многие возникающие проблемы при строительстве на слабых и непрочных грунтах.

Надежные типы деревянных домов

Применение и особенности свайных фундаментов

Свайные фундаменты применяются в том случае, если геологические особенности грунта или характеристики участка делают применение других типов конструкций нецелесообразным. Причиной выбора свай в качестве фундамента чаще всего служат такие факторы:

• Высокий уровень грунтовых вод или наличие рядом со строительной площадкой водоемов. Также свайные фундаменты целесообразно выбирать на местности, подверженной затоплению.
• На слабых грунтах, механические свойства которых не позволяют устраивать ленточные или столбчатые фундаменты. При опасности проседания или морозного пучения.
• Если грунт с необходимыми несущими способностями залегает на большой глубине.
• При строительстве на участке со сложным рельефом.
• В условиях плотной застройки, когда нет возможности устраивать котлован или траншеи для создания ленточных плитных или столбчатых фундаментов.

Выбор типа фундамента необходимо проводить после расчета и анализа грунта, условий строительства.

Приемлимые типы материалов

Виды свайных фундаментов

Сегодня используется большое количество типов свайных фундаментов. Они отличаются по материалу изготовления, по технологии устройства, по возможностям использования. Не все типы свай часто используется в частном строительстве, это связано с трудоемкостью работ и стоимостью, техническими особенностями технологии.

Популярная отделка фасада

Забивные сваи

Забивные сваи могут изготавливаться из различных материалов. Для этого используется дерево, железобетонные конструкции. Деревянные забивные сваи часто применялись раньше для строительства на потопленные грунтах и болотах. Современные забивные сваи изготавливаются из железобетона. В них используется как предварительно напряженная, так и не напряженная арматура. Забивные сваи чаще всего используется в промышленном строительстве для многоэтажных, производственных и административных зданий. Для малоэтажного частного строительства их применение не так распространено. Существуют различные типы забивных свай. В поперечном сечении они могут таврового, двутаврового, прямоугольного квадратного круглого, треугольного вида. Также они могут быть полнотелыми или пустотелыми. Форма и размеры их сечения могут меняться по длине сваи. Они могут быть не только цилиндрические, но и в виде призмы, а также с наклонными стенками. Для устройства сильно заглубленных свайных фундаментов используются составные сваи, которые забиваются посекционно.

Часто используемые типы кровли

Буронабивные сваи

Буронабивные сваи устраиваются заранее изготовленных скважинах методом заполнения их бетонной смесью. Для этих целей применяются различные способы и инструменты. Буронабивные сваи могут быть различной формы: цилиндрической, с утолщением снизу, переменного сечения по всей глубине. К набивным относятся также буроинъекционные скважины, при строительстве которых в скважину под давлением нагнетается бетонный раствор. Также к сваям, в которых используется метод бурения относятся буроопускные и винтонабивные. Большинство из них используются в промышленном строительстве.

Технология изготовления свайных фундаментов

Технология возведения свайных фундаментов разнится в зависимости от их вида. Существуют общие принципы, которые соблюдаются для строительства всех типов свайных фундаментов, но различия порой могут быть существенны. Методы строительства также зависят от типа грунта на участке и от размера здания. В большинстве случаев строительство свайных фундаментов любого типа состоит из следующих этапов:

• Исследование грунта специалистами для определения его состава и механических характеристик.

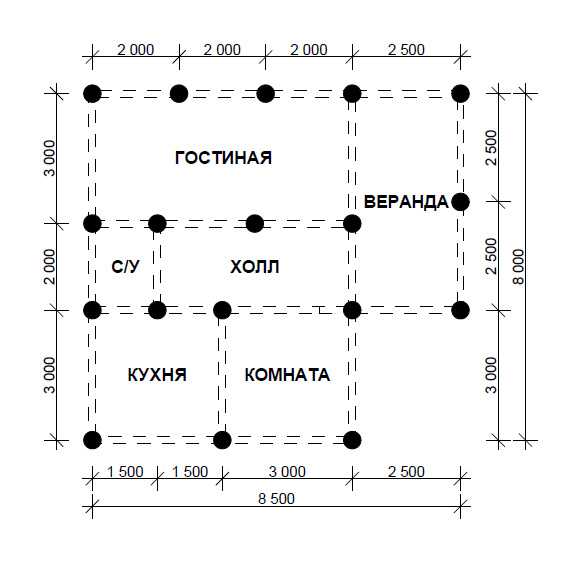

• Расчет свайного поля — количества свай, несущей способности каждой сваи, глубину заложения.
• Разметка участка.
• Заглубление или непосредственное устройство свай в толще грунта (в зависимости от типа конструкции — забивание, заливка, ввинчивание).
• Выравнивание верхнего среза свай в горизонтальной плоскости.
• Крепление или заливка монолитного ростверка поверху свайного поля.

Далее проводят все строительные работы — гидроизоляцию, устройство перекрытий и стен или колонн и т. д.

Преимущества свайных фундаментов

В зависимости от вида свай отличаются их позитивные и негативные стороны в сравнении с другими типами фундамента.

• Возможность устройства в слабых грунтах и при высоком уровне грунтовых водах.
• При использовании готовых свай практически любого вида сразу после погружения можно проводить дальнейшие строительные работы. Нет необходимости ждать застывание бетона. Это относится к винтовым и забивным сваям.
• При использовании свай уменьшается количество земляных работ. Если для ленточного фундамента необходимо проводить выбор грунта для доступа к слоям с хорошими несущими способностями, то сваи необходимо лишь погрузить на заданную глубину. В любом случае экономическая составляющая каждого типа рассчитывается для каждого объекта индивидуально.
• При использовании свай упрощается устройство фундамента на крутых склонах и на участках с большими перепадами высот. Это также связано с тем, что нет необходимости проводить большой объем земляных работ.

Недостатки свайных фундаментов

Наряду с положительными сторонами, нужно упомянуть и о недостатках использования свайных фундаментов. К ним относят:

• Сложность или невозможность устройства подвальных и цокольных этажей. Для того чтобы на свайном фундаменте построить подвальный этаж необходимо заглубляется в грунт. Это существенно удорожает строительство и возникает ряд технических вопросов.
• Сложность расчета и выбора количества свай и их несущей способности. Не всегда даже сваи одинакового размера в одинаковых грунтах обладают одинаковой несущей способностью. Часто этим недостатком отличаются буронабивные сваи.
• Так как сваи погружаются в толщу грунта, нет возможности отслеживать их состояние.

Несмотря на все негативные стороны использования свай, их применение позволяет строить с минимальными затратами на грунтах с недостаточной несущей способностью. Они незаменимы при высоком уровне грунтовых вод, на просадочных грунтах, при глубоком залегании слоя грунта с необходимой несущей способностью.

Часто реализуемые типы зданий

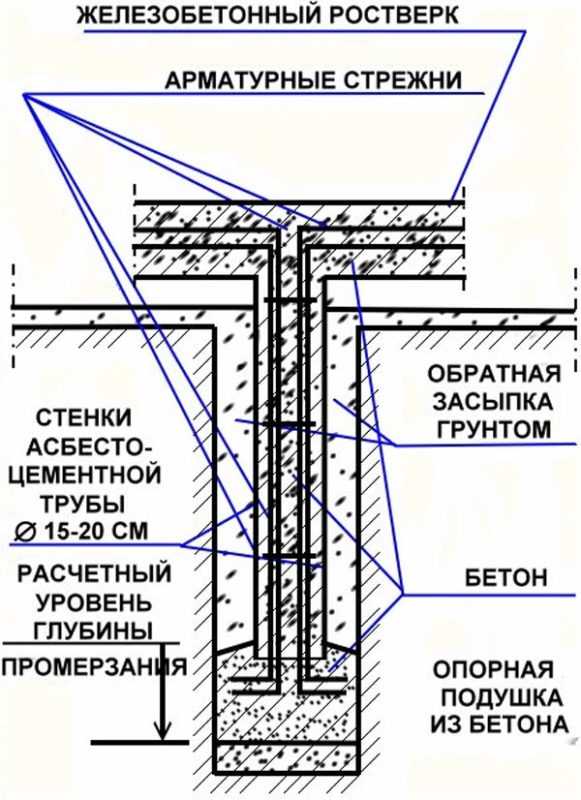

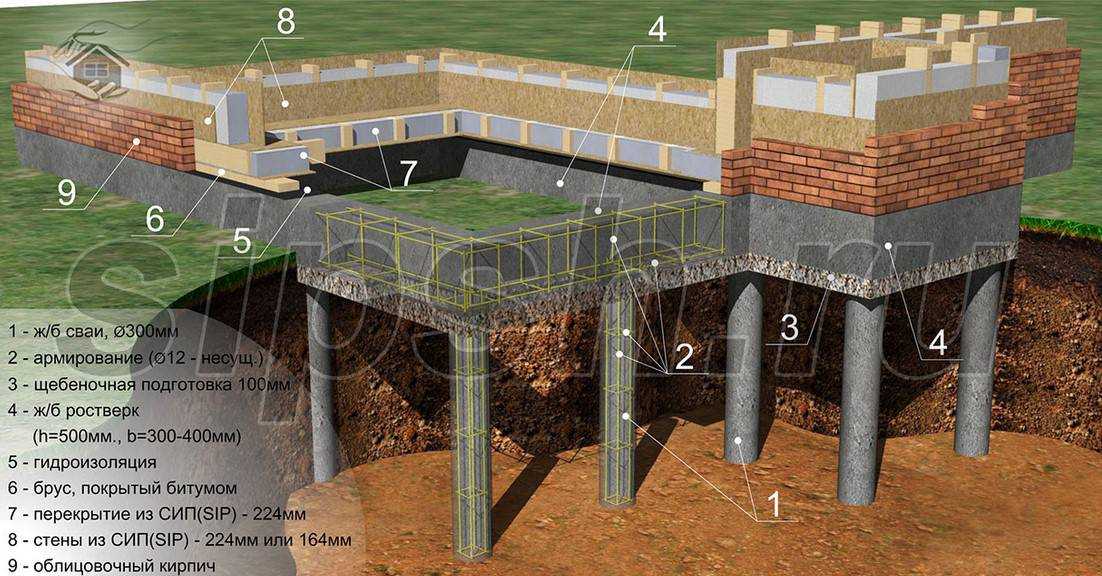

Технология строительства свайного фундамента из буронабивных свай

Буронабивные сваи применяются как для больших зданий, так и в малоэтажном строительстве. К какому типу относятся сваи ТИСЭ, которые стали широко применяться в последнее время. Технология производства свайного фундамента буронабивного типа включает в себя следующие этапы:

• На начальном этапе работ необходимо провести те же действия, что и для других типов свайных фундаментов — анализ грунта, разметка свай на территории, очистка участка от мусора.
• В размеченных местах с помощью специального инструмента высверливаются скважины необходимой длины и сечения. Бурение проводится сухим и мокрым способом. Для сухого способа используют специальный бур или шнековую колонну. Работа проводится как механизировано, так и с помощью ручного труда. Вручную бурят скважины для свай, изготавливаемых по методу ТИСЭ. При мокром способе используется специальная глиняная смесь, которая подается в скважину при бурении. Она позволяет уменьшить опасность обрушение стенки скважины во влажных и неустойчивых грунтах.
• В скважине устраивается арматурный каркас.
• Скважина заполняется бетонным раствором с вибрационным уплотнением. При бетонировании используется опалубка, которая поднимается по мере заполнения скважины, или работы проводятся без нее. Например, при устройстве свай по методу ТИСЭ опалубка используется редко. В таком случае в подготовленную скважину устанавливается кроме арматурного каркаса только рулонная гидроизоляция. Бетонировать сваи необходимо таким образом, чтобы верхняя их плоскость была на одном уровне для устройства ростверка.
• После застывания бетона по верху свай устраивается ростверк. Он может быть как монолитный, изготавливаемый из железобетона, так и сборным из деревянного бруса или металлопроката. При устройстве ростверка из дерева важно не забыть про гидроизоляцию. Для этого верх каждой сваи отделяется от бруса листом гидроизолирующего материала.

Технология строительства свайного фундамента из забивных свай

Строительство фундамента из забивных свай в большинстве случаев требует применение специализированного оборудования. Поэтому такой фундамент применяется в основном для крупных промышленных и многоэтажных зданий. В частном строительстве его выбирают очень редко. Перед началом строительства необходимо приобрести железобетонные сваи заводского изготовления. Они должны быть необходимой длины для вашего типа грунта с учетом его несущей способности. Общий принцип строительства выглядит следующим образом:

• Территория очищается и подготавливается под забивку свай, верхний слой почвы срезается.
• Осуществляется разметка, как и для других типов фундамента. Места для свай отмечаются колышками, натягивается веревка или леска для точной разметки расстояний между сваями и до границ участка.
• Проводится забивка свай с использованием гидро или пневмоинструмента. Для этого в частных условиях нужно арендовать специальные механизмы. Важно следить во время забивки за горизонтальностью сваи и ее целостностью. При попадании в скальный грунт забивку необходимо прекратить. Если свая попала в образовавшуюся пустоту, ее наращивают или переносят в сторону с изменением в проект.
• После того как все сваи забиты, верхняя часть у каждого стержня разбивается для доступа к арматуре, и они выравниваются под один горизонтальный уровень.
• Все сваи связываются между собой железобетонным монолитным ростверком с заделкой концов арматуры в массив балки. Для этого применяется опалубка и арматурные каркасы.

Строительство свайных фундаментов необходимо вести с учетом грамотного проекта и с соблюдением технологии. В любом случае для выбора типа свай и проведения расчета необходимо обращаться к специалистам в этом деле. Важно провести анализ грунта и разработать проект. Это все ваша безопасность и долговечность вашего дома.

Ноу-хау о преимуществах и типах свайных фундаментов

Свайные фундаменты состоят из свай, которые вкапываются в грунт до достижения слоя устойчивого грунта. Свайные фундаменты передают строительную нагрузку на несущий грунт с большей несущей способностью. Свайные фундаменты полезны в регионах с неустойчивым верхним слоем грунта, который может подвергаться эрозии, или для крупных сооружений. Часто требуется свайный фундамент, чтобы выдерживать боковую нагрузку. Боковые нагрузки возникают из различных источников, включая ветер, землетрясения, волны и удары судов.

Боковая несущая способность сваи обычно намного меньше осевой несущей способности, поэтому часто устанавливаются группы свай для увеличения поперечной несущей способности всей системы фундамента. Когда группы вертикальных или отвесных свай не обеспечивают достаточного бокового сопротивления, сваи можно забить, чтобы мобилизовать часть более высокой осевой способности противостоять поперечной нагрузке.

Сваи представляют собой относительно длинные тонкие элементы, которые передают нагрузки фундамента через слои грунта с низкой несущей способностью на более глубокие слои грунта или породы с высокой несущей способностью. Они используются, когда по экономическим, строительным или почвенным соображениям желательно передавать нагрузки на пласты за пределами практической досягаемости мелкозаглубленных фундаментов. В дополнение к опорным конструкциям сваи также используются для закрепления конструкций против подъемных сил и для оказания помощи конструкциям в сопротивлении боковым силам и силам опрокидывания.

ВВЕДЕНИЕ

Свайные фундаменты используются в течение многих лет для переноса и передачи нагрузок на грунт, структура которого считается слабой из-за состояния грунта. На ранних этапах развития села и города располагались в непосредственной близости от озер и рек из-за наличия воды, а также для обеспечения должной защиты местности. Поэтому слабый несущий грунт был укреплен за счет использования деревянных свай, которые вручную вбивались в землю или закреплялись в ямах, заполненных камнями и песком. Примитивные методы установки свай были изменены после промышленной революции, и были введены методы установки с помощью паровых или дизельных машин. С развитием технологий механики грунтов и других смежных дисциплин были разработаны превосходные сваи и системы установки свай.

НЕОБХОДИМОСТЬ СВЯТОГО ФУНДАМЕНТА

1. Когда пласты на поверхности земли или непосредственно под ней сильно сжимаемы и очень слабы, чтобы выдерживать нагрузку, передаваемую конструкцией.
2. Когда план сооружения неравномерен по отношению к его очертаниям и распределению нагрузки. Если будет построен мелкозаглубленный фундамент, это вызовет неравномерную осадку. Свайный фундамент необходим для уменьшения дифференциальной осадки.
3. Свайные фундаменты необходимы для передачи структурных нагрузок через глубокие воды на твердую толщу.
4. Свайные фундаменты используются для сопротивления горизонтальным силам, а также для поддержки вертикальных нагрузок в подпорных конструкциях и высоких конструкциях, которые подвергаются горизонтальным силам из-за ветра и землетрясения.
5. Сваи необходимы, когда почвенные условия таковы, что из-под неглубокого фундамента может произойти вымывание или размыв почвы.
6. В случае расширяющегося грунта, такого как чернозем хлопчатника, который набухает или сжимается при изменении содержания воды, сваи используются для передачи нагрузки ниже активной зоны.
7. Просадочные грунты, такие как лесс, имеют нарушение структуры, сопровождающееся внезапным уменьшением пористости при увеличении содержания воды. Сваи используются для передачи нагрузки за пределы зоны возможного изменения влажности таких грунтов.

СВАЙНОЙ ФУНДАМЕНТ В ОТНОШЕНИИ СКВАЖИННОГО ФУНДАМЕНТА

1. Скважинный фундамент обеспечивает прочное и массивное основание для больших нагрузок, в отличие от групп свай, которые по отдельности тонкие и слабые и могут быть повреждены при столкновение с плавающими деревьями или валунами, катящимися по руслу реки.
2. Колодцы обеспечивают большой модуль упругости при минимальной площади поперечного сечения и, следовательно, эффективны при приеме больших вертикальных и горизонтальных нагрузок даже при большой неподдерживаемой длине.
3. Бетонирование пропарки колодца выполняется в сухих и контролируемых условиях, что гарантирует качество работ, однако то же самое нельзя сказать о набивных буронабивных сваях, где бетонирование должно производиться под водой или ниже уровня земли. Даже в случае сборных свай бетон подвергается сильным нагрузкам во время забивки, и нельзя исключать последующие повреждения.
4. Когда происходит размыв, сваи действуют как длинные распорки и должны быть рассчитаны на напряжения изгиба, которые довольно велики из-за изгибающих моментов, создаваемых продольными силами на настиле моста из-за тягового усилия и сил торможения.
5. Забить сваи через толщу, содержащую валуны и бревна, часто встречающиеся в аллювиальных грунтах, затруднительно, тогда как в случае колодезного фундамента имеется достаточный доступ для устранения препятствия. Довольно часто возникающее поверхностное трение достигает такой величины, что предотвращает дальнейшее забивание сваи, хотя прочный слой еще не достигнут.
6. Применение свайных фундаментов предпочтительнее фундаментов колодцев, где характеристики грунта и состояние грунтовых вод таковы, что при осушении колодца возникает явление удара.
7. Рост механизации и появление новой техники значительно снизили стоимость фундамента на сваях по сравнению со скважиной. Новые методы испытаний для проверки целостности свай и информация о слоях, прошедших через сваи или покоящихся, в значительной степени устранили неопределенность в отношении несущей способности свай.
8. Свайные фундаменты имеют явное преимущество перед колодезными в плане скорости возведения. Везде, где время является критерием, свайный фундамент является естественным выбором.

ТИПЫ СВАЙ КОНСТРУКЦИЯ

1. Сборные забивные сваи

Обычно они изготавливаются из железобетона или предварительно напряженного бетона для простоты обращения и обычно небольшого размера. Основное преимущество этого типа свай заключается в том, что их качество с точки зрения размеров, использования арматуры и бетона может быть обеспечено, поскольку сваи забрасываются на площадке в контролируемых условиях. Однако необходимо соблюдать осторожность при обращении, транспортировке и забивке сваи, чтобы избежать повреждений. Более того, ограничение длины в зависимости от мощности приводного оборудования является недостатком, поскольку их нельзя забрать очень глубоко, кроме как путем соединения. Как правило, глубина, на которой они используются, ограничена 36 метрами.

1. Забивные монолитные сваи

Сначала на необходимую глубину забивается стальная обсадная свая с башмаком внизу. Затем в обсадную трубу опускают арматурный каркас сваи и сваю бетонируют. По мере того, как бетонирование сваи продвигается вверх, обсадную трубу удаляют, сохраняя соответствующую длину перехлеста. Когда такие сваи забивают в мягкий грунт и извлекают трубу при бетонировании, это влияет на сопротивление и изменяет свойства грунта, а это также влияет на грузоподъемность отдельных свай. Они не подходят для использования в мягких грунтах, на больших глубинах или там, где требуется зацепление со скалой.

1. Буронабивные сваи

В буронабивном процессе используется обсадная труба большего диаметра. Поверх скважины устанавливается обсадная труба длиной 3-4 м, проходка которой осуществляется с помощью бейлора. Бурение ниже этой обсадной трубы осуществляется долблением, а боковые стенки поддерживаются в стабильном состоянии за счет циркуляции бентонитового шлама внутри скважины. Бурение продолжается до слоя, выбранного для основания конструкции. После достижения желаемого уровня фундамента долото извлекают, скважину промывают, арматурный каркас опускают в скважину и фиксируют на месте путем прихватки прихватками к опорным стержням в верхней части корпуса. После этого производят бетонирование с помощью тремы, удерживая ее конец всегда ниже верхнего уровня поднимающегося бетона.

Бетонирование продолжается до тех пор, пока в верхней части скважины не появится бетон хорошего качества. После этого tremie удаляется, а когда бетон достигает вершины, верхняя обсадная труба также удаляется. Бентонитовую смесь следует периодически проверять на удельный вес и менять, так как из-за постоянного использования она может смешиваться с почвой и ухудшаться по качеству. Этот тип сваи можно использовать даже там, где она забита в скалу, так как долбление в скале может быть выполнено легче. Эти сваи выполняют функцию опорно-фрикционных свай. Диаметр таких свай обычно превышает 1,0 м и может достигать 3,6 м и более. Они могут использоваться поодиночке или в группе и являются хорошей заменой фундаментов колодцев, необходимых для опор мостов на реках с глинистыми и смешанными грунтами.

1. Буронабивные Сборные сваи

При этом, как следует из названия, с помощью обсадной колонны пробуривается отверстие и в него вставляется сборная свая. Закрепив его на месте, кожух снимается. Конкретным процессом, используемым для буронабивных сборных свай, является процесс Беното, в котором стальная труба вдавливается в почву, поворачивается и переворачивается с помощью сжатого воздуха. Трубка выполнена в виде кожуха и продвигается на всю глубину после постепенного захвата грунта из трубы. Процесс продолжается до тех пор, пока трубка не достигнет заданного уровня. Затем сборная свая опускается внутрь и удерживается на месте. Трубу поднимают постепенно после заполнения кольцевого зазора между сборной сваей и грунтом путем заливки цементным раствором.

• Забивные стальные сваи

Стальные сваи могут быть круглыми или иметь другую конструктивную форму. Круглые изготавливаются в виде сварных или бесшовных свай. Обычно используемые ранее для мостовых конструкций стальные или чугунные сваи имеют больший диаметр и винтовой тип. Они использовались в прошлом, когда нагрузка была меньше. Эти сваи подходят для забивания в связный грунт, чтобы достичь твердых слоев и служить опорными сваями. Они не подходят там, где ожидается сильный размыв, и для основания мостов, когда фундаменты расположены далеко друг от друга.

• Забивные Деревянные сваи

Деревянные сваи широко используются в Америке. Они использовались в Индии на железных и автомобильных дорогах для временных мостов. Деревянные сваи изготавливаются из твердой древесины и используются в естественной форме с тонким срезом на конце или подходящего размера. Они используются в основном как торцевые сваи в группах. Обычно они используются длиной 12 м и удлиняются за счет сращивания для использования в более глубоких каналах. Сваи, выступающие над руслом/низким уровнем воды, должным образом скреплены связями.

Факторы, влияющие на выбор Сваи

1. Местоположение и тип структуры
2. Наземные условия
3. Длительность
4. Стоимость

Существует множество факторов, которые могут повлиять на выбор основы. Прежде чем принять окончательное решение, необходимо рассмотреть все факторы и принять во внимание их относительную важность.

1. РАСПОЛОЖЕНИЕ И ТИП КОНСТРУКЦИИ

Для сооружений над водой, таких как причалы и пристани, наиболее подходящими являются забивные или забивные сваи (в которых оболочка остается на месте). На суше выбор не так прост. Приводные монолитные типы обычно самые дешевые для умеренных нагрузок. Однако часто необходимо, чтобы сваи устанавливались без значительного вздутия или вибрации грунта из-за их близости к существующим конструкциям. В таких случаях лучше всего подходит буронабивная свая. Для тяжелых конструкций, испытывающих большие нагрузки на фундамент, буронабивные сваи большого диаметра обычно являются наиболее экономичными. Забивные сваи подходят для подпирания существующих конструкций.

• ГРУНТОВЫЕ УСЛОВИЯ

Забивные сваи нецелесообразно использовать в грунтах, содержащих валуны или в глине, когда пучение грунта может быть вредным. Точно так же буронабивные сваи не подходят для рыхлых водоносных песков, а просверленные основания нельзя использовать в несвязных грунтах, поскольку они могут разрушиться до того, как можно будет уложить бетон.

• ДОЛГОВЕЧНОСТЬ

Это влияет на выбор материала. Например, бетонные сваи обычно используются в морских условиях, так как стальные сваи в таких условиях подвержены коррозии, а деревянные сваи могут быть атакованы моллюсками-сверлителями. Однако на суше бетонные сваи не всегда лучший выбор, особенно там, где почва содержит сульфаты или другие вредные вещества.

• СТОИМОСТЬ

При принятии окончательного решения о выборе сваи большое значение имеет стоимость. Общая стоимость установки свай включает в себя фактическую стоимость материала, время, необходимое для забивки свай в плане строительства, пробную нагрузку, расходы на инженера по надзору за установкой и погрузкой, а также расходы на организацию и накладные расходы, понесенные между моментом первоначального расчистку площадки и время, когда можно приступить к строительству надстройки.

НЕРАСВЕРЛИВАЕМЫЕ СВАИ

Нерасширяемые сваи представляют собой буронабивные монолитные бетонные сваи, имеющие один или несколько утолщений, образованных путем расширения ствола сваи с помощью подходящего режущего инструмента. Увеличенное основание в виде подпастового бульба, выполненное в хорошо несущих слоях, обеспечивает большую опорную поверхность и позволяет возводить сваи большей несущей способности. Эти сваи широко используются в Индии для поддержки самых разных конструкций практически во всех типах почвенных слоев из соображений безопасности и экономичности. В зависимости от этих соображений эти сваи все чаще используются для самых разных конструкций, например, жилых и промышленных зданий, линий электропередач, телевизионных, антенных и спутниковых вышек слежения, резервуаров, эстакад, фундаментов машин и сухих доков и т. д. Положение луковиц полезно двумя способами.

Обеспечивает большую опорную поверхность на больших глубинах, что делает их более прочными и стабильными. Он также служит анкером и сохраняет устойчивость фундамента в случае любого восходящего сопротивления ствола сваи. Наличие более одной луковицы вдоль ствола еще больше улучшает характеристики сваи, и последняя тогда называется многослойной сваей. Для выбора подходящей рассверленной сваи переменными являются длина сваи, диаметр ствола и количество луковиц. Общая конфигурация недорасширяемых свай и типовые детали показаны на рис.

Допустимая нагрузка на рассверленные сваи, как и на любые другие буронабивные сваи, может быть определена по статическим формулам с использованием свойств грунта. Эти формулы дают предельную грузоподъемность сваи и после применения подходящего коэффициента запаса определяют безопасные нагрузки. Но этот подход надежен только в том случае, если корреляции установлены локально для конкретной местности.

Qu = cNcAb +& c’As’

Где,

Ab = площадь расширенного основания

Nc = 9

Коэффициент адгезии & равен 0,4. Другой прямой подход заключается в проведении полевых испытаний свай под нагрузкой и определении безопасной нагрузки по кривым нагрузки-прогиба. Этот подход для безопасных нагрузок предпочтительнее, но нагрузочные испытания требуют сложной настройки и являются дорогостоящими. В разработанном здесь анализе подход конечных элементов был принят для анализа просверленных свай в различных типах грунтов. В этом методе все сложности задач, такие как изменение формы, граничных условий и нагрузок, сохраняются как есть, но полученные решения являются приблизительными.

ЗАКЛЮЧЕНИЕ

Сваи часто используются, потому что на достаточно малой глубине невозможно найти достаточную несущую способность, чтобы выдерживать структурные нагрузки. Важно понимать, что сваи опираются как на торцевую опору, так и на трение обшивки. Доля несущей способности, создаваемой торцевым подшипником или поверхностным трением, зависит от состояния почвы. Сваи могут использоваться для поддержки различных типов структурных нагрузок.

Автор

Технологии | Спиральные свайные фундаменты TorcSill

ТЕХНОЛОГИИ

РАЗЛИЧНЫЕ ПРИМЕНЕНИЯ

АКЦЕНТ НА ​​КАЧЕСТВО

Спиральные сваи — проверенная технология фундамента, используемая в общем строительстве с 19 века. Скорость установки и высокая грузоподъемность делают винтовые сваи идеальными для быстро меняющегося мира производства и доставки энергии.

Спиральные сваи лежат в основе всего, что мы делаем. От проектирования и проектирования, исследований и разработок до производственных операций и строительных услуг, мы неустанно работаем над тем, чтобы обеспечить высочайшую безопасность и качество каждого проекта.

СПИРАЛЬНЫЕ СВАИ

Винтовые сваи, также известные как винтовые и винтовые сваи, представляют собой проверенное решение для фундамента, идеально подходящее для энергетических, промышленных и коммерческих объектов. Наши винтовые сваи проходят тщательные испытания и настраиваются для удовлетворения конкретных потребностей проекта. Все сваи создаются исключительно из нового стального запаса, а все сырье закупается в сотрудничестве с нашей КОМАНДОЙ инженеров, чтобы гарантировать, что каждая свая работает в соответствии с требованиями.

КОМАНДНАЯ СТРОКА

TorcSill Command Line™ — это безопасное решение для заканчивания скважин под высоким давлением. Спиральные сваи и специальные соединители защищают выкидные линии высокого давления во время откачки и обратного оттока, что помогает предотвратить опасные выбросы давления, которые могут привести к травмам персонала и повреждению оборудования.

НАБЕРЕЖНАЯ ПЛАТФОРМА

Береговая платформа™ состоит из прочных матов буровой установки, поддерживаемых спиральными сваями. Платформа остается на месте в течение всего процесса бурения и заканчивания, ее можно снять и повторно использовать на следующем участке бурения. Ключевые преимущества включают чистую, безопасную рабочую поверхность без грязи и мусора, значительное снижение воздействия на почву и окружающую среду, а также полную защиту объекта, что позволяет транспортным средствам свободно передвигаться в любую погоду.

ANCHORPIPE

AnchorPipe является лидером в области фундаментов трубопроводов и анкеровки с более чем 40-летним мировым опытом, включая работы в экстремальных морских и наземных условиях.
Эта технология устраняет затраты и риски, связанные с грузами, традиционно используемыми для управления плавучестью в море. Наземные решения AnchorPipe помогают отказаться от использования бетона при пересечении каньонов и рек, а также для обеспечения плавучести трубопроводов в болотистой местности.

СТАЛЬ К СТАЛИ

Преобразующая эволюция проектирования и строительства фундаментов начинается с высокотехнологичных цельнометаллических решений TorcSill — от основания сваи до основания оборудования. Принимая во внимание информацию о геотехнических характеристиках и нагрузке на оборудование для конкретных площадок, приложения сталь-сталь могут исключить использование бетона для всех необходимых опор, включая спроектированные и изготовленные по индивидуальному заказу детали соединений для такого оборудования, как сосуды, башни, трубопроводы и поршневое оборудование.

тематические исследования:

Работа в действии

Наши клиенты доверяют нам обеспечение фундамента для некоторых из самых сложных проектов, строящихся сегодня.
