Технология бетонная отмостка: правила устройства. Укладка гидроизоляции. Монтаж каркаса. Заливка. Отмостка – устройство, технология и основные этапы работ Технология устройства отмостки из бетона

Технология укладки бетонной отмостки

Многие начинающие строители путают отмостку и дорожку вокруг дома, хотя между ними нет практически ничего общего. Главное отличие заключается в назначении, так как дорожка вокруг дома используется для удобства или является декоративным элементом. Отмостка же выполняет очень важные функции, поэтому она является обязательным заключительным этапом при строительстве домов.

Для чего нужна отмостка

Отмостка выполняет следующие функции:

• Защищает фундамент от влаги. После установки основания дома производится обратная засыпка. Отступ между землей и самим фундаментом является самым слабым местом (этого не избежать даже при строительстве самого высокопрочного основания). Насколько бы тщательно не выполнялась трамбовка, именно это место становится проводником воды, которая оказывает разрушающее действие на фундамент. Дождевые и талые воды могут размывать землю под основанием дома и проникать в подвал или цокольный этаж.

Полезно! Некоторые засыпают отступ между фундаментом и землей строительным мусором. Этого делать категорически нельзя.

• Выполняет термоизоляционную функцию. В месте, где цоколь стыкуется с фундаментом, происходит утечка тепла. Чтобы снизить показатели промерзания цокольного этажа рекомендуется обустроить утепленную отмостку. Для этого сначала на дно отмостки нужно уложить песок, а потом листы пеноплекса. После этого достаточно залить стяжку и уложить тротуарную плитку.
• Выполняет декоративную функцию. Дом выглядит завершенным.

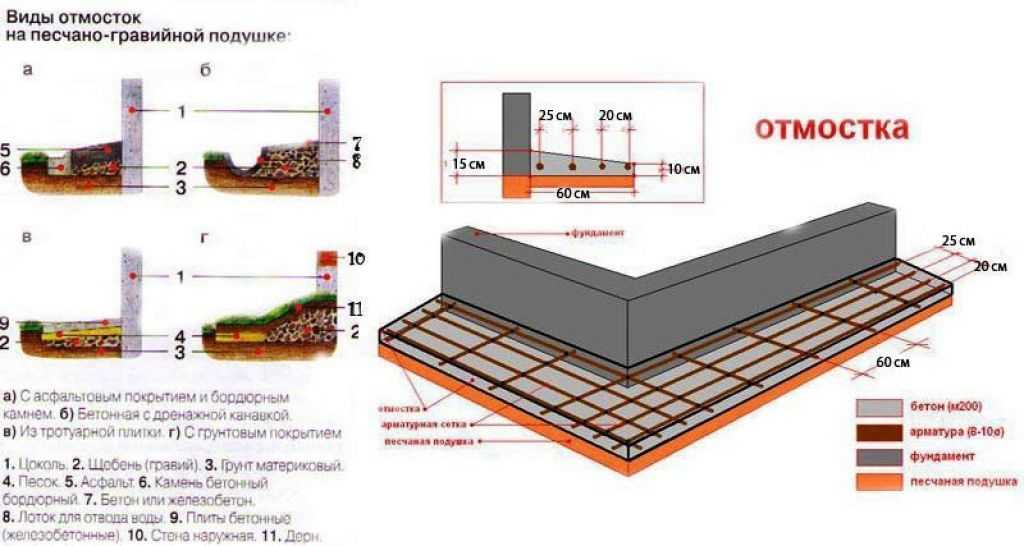

Этапы укладки отмостки вокруг дома

Есть разные варианты укладки отмостки, поэтому рассмотрим самый простой и наиболее правильный метод. Ширина отмостки будет составлять 90 см (по ней можно свободно перемещаться и ее размера достаточно для защиты основания дома). В процессе работы будут использованы листы утеплителя шириной 60 см, уложенные в полторы плиты.

Полезно! Обычно ширина отмостки должна соответствовать глубине промерзания грунта (в случае если дом стоит на мелкозаглубленном фундаменте).

Этапы обустройства отмостки выглядят следующим образом.

Опалубка

Для нее подойдет доска 120х25 мм. Перед установкой опалубки нужно произвести разметку, установить колышки и натянуть веревку, чтобы конструкция была ровной.

Полезно! Чтобы выставить доску опалубки строго по уровню, можно сделать нехитрое приспособление в виде рейки, к которой с двух сторон прикручены уголки. Рейка одной стороной крепится на фундаменте, а на другой уголок можно уложить уровень и совместить его с опалубочной доской.

Также нужно учитывать, что отмостка должна быть под небольшим уклоном, поэтому верхняя точка опалубки должна быть на 2 см ниже. Сама опалубочная конструкция крепится при помощи колышек (устанавливаем с шагом 1,5 – 2 м, в местах соединения досок колышек должно быть больше). Их достаточно забить в землю и несколькими саморезами закрепить на доске.

После этого можно снять слой грунта (не более 25-30 см) внутри опалубки. Когда все будет готово, обязательно утепляем фундамент и цокольный этаж (если таковой имеется).

Подготовка основания отмостки

После утепления основания дома можно приступать к созданию песчаной подушки для отмостки. Ее толщина должна быть примерно 10 см. Этот слой нужно выровнять и придать ему небольшой уклон (от дома). Для этого можно отрезать кусок доски и использовать ее в качестве правила.

Полезно! Для лучшей утрамбовки песка его нужно смочить водой, например, при помощи садовой лейки. После этого по слою песка достаточно несколько раз пройтись с использованием самодельного трамбовщика.

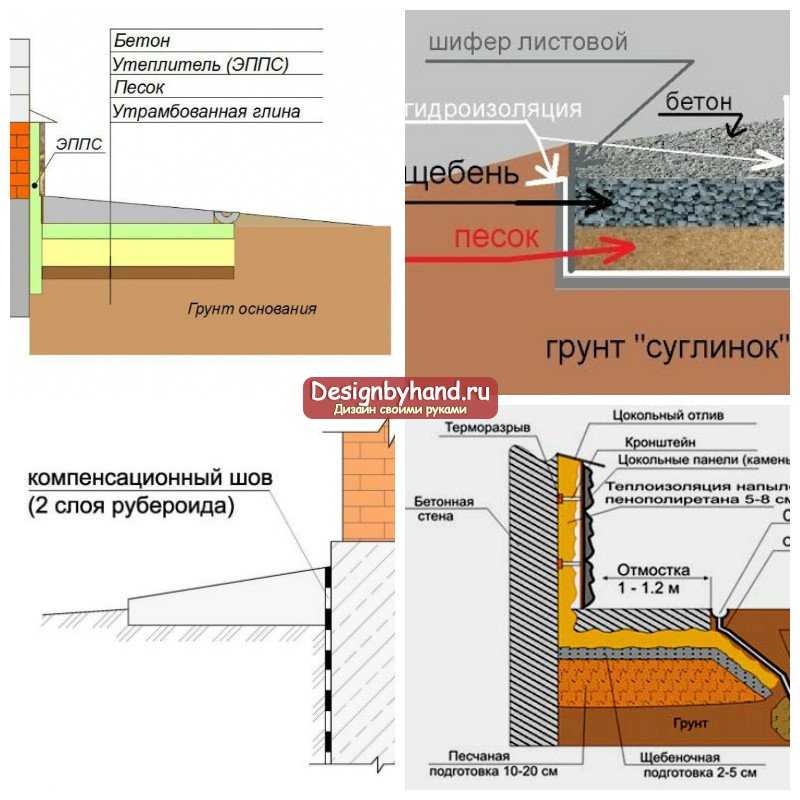

Гидроизоляция и утепление

Для гидроизоляции можно использовать любой материал, но самым дешевым и не менее эффективным вариантом будет рубероид (подойдет и кровельный, но он дороже) толщиной 2 мм (например, «Технониколь»).

На следующем этапе будем утеплять отмостку. Для этого подойдут листы ППС толщиной 50 мм. На стыках утеплителя используем монтажную пену, чтобы соединить их и не допустить проникновения лишней влаги в щели.

Армирование и заливка бетоном

Для усиления конструкции подойдет кладочная сетка с ячейками 100х100 мм. Вязать ее не нужно. После этого стоит разделить всю отмостку на отдельные зоны (длиной примерно по 3 м) при помощи дополнительных досок. Это позволит избежать растрескивания бетона в процессе набора прочности и упростит процесс заливки.

Толщина бетонного слоя составит 10 см. Разметку уровня бетона можно нанести на фундамент. На этом же уровне должны быть установлены разделительные доски.

Полезно! Состав бетона для отмостки: 1 ведро цемента, 3 ведра песка и 4 ведра щебня. Дополнительно можно добавить пластификатор. Количество воды можно определить глаз, главное, чтобы готовая смесь была довольно густой.

В процессе заливки бетона нужно приподнять армирующую сетку на 1 см, чтобы создать защитный слой бетона. Когда все зоны отмостки будут залиты бетоном, рекомендуется выполнить железнение. Для этого присыпаем бетонную смесь сухим цементом. Это сделает поверхность готовой конструкции более прочной.

На следующий день нужно смочить отмостку, чтобы не допустить растрескивания из-за неравномерного застывания смеси. Если погода стоит очень жаркая, то дополнительно можно накрыть бетон полиэтиленовой пленкой. Процедуры повторяем еще 2-3 дня, пока состав не затвердеет. Бетон набирает полную марочную прочность за 28 дней.

При создании такой отмостки нет особой необходимости дополнительно укладывать тротуарную плитку и бордюрный камень. Либо можно уменьшить толщину стяжки и уложить на нее тротуарную плитку. Некоторые идут другим путем.

Особенности укладки отмостки из тротуарной плитки

Это не самый лучший, но простой вариант того, как совместить красивое с полезным. В этом случае последовательность работ обычно выглядит следующим образом:

• Создаем разметку для будущей отмостки.
• Снимаем грунт.
• Устанавливаем бордюрный камень.
• Засыпаем и утрамбовываем песок.
• Укладываем гидроизоляцию.
• Засыпаем мелкий щебень и повторно трамбуем.
• Укладываем тротуарную плитку.

Очень часто при таком методе укладки через несколько лет плитка растрескивается и ее приходится менять. Также не выполняется теплоизоляция при помощи ППС или других листов. Между плитами скапливается вода, начинает расти трава. Поэтому оптимальным вариантом является бетонное основание.

Частые ошибки и как их избежать

Нередко строители осознано (чтобы упростить себе работу) или по элементарному незнанию, совершают ряд ошибок:

• Заделка стержней арматуры в фундамент дома. Это приводит к проблемам с контр уклоном отмостки, которые обычно появляются через несколько лет эксплуатации дома.

• Выполнение черновых работ (например, установка армирующей сетки для отмостки) после чистовых работ на цокольном этаже. Это приводит к загрязнению лицевой части цоколя.
• Монтаж отмостки без использования бордюрного камня. Его можно укладывать с разуклонкой или «в горизонте» для обеспечения монтажа отводящих внешних лотков.
• Установка «капризных» систем водосбора, которые постоянно засоряются, промерзают и требуют ухода. Намного удобнее и дешевле монтировать отрытые лотки.
• Неправильное расположение утеплителя отмостки. Если утеплить только отмостку и не выполнить такой же процедуры для цоколя (вертикального фундамента), то образуется сплошной мостик холода. То есть утеплитель не будет выполнять свою функцию. Лучший вариант – сделать переходящее утепление от цоколя к отмостке.
• Неправильная укладка тротуарной плитки. Ширина мощения должна соответствовать ширине отмостки. Если будут отступы от дома, то в таких канавках может начать скапливаться влага. Также не стоит укладывать тротуарную плитку вровень с бордюрным камнем. Через несколько лет плиты просядут, и образуется порог. В этом случае вода не будет отводиться, а начнет стоять и упираться в бордюрный камень.

• Использование профилированной гидроизоляции с сеткой. Такие материалы активно рекламируются, но использовать их нет необходимости.

Глубина отмостки

Также строители относят к ошибке слишком глубокое заложение отмостки. Если удалить много грунта и после этого начать выкладывать так называемые пироги отмостки, то это приведет к тому, что вода будет проходить прямо под нее. Нет никакой необходимости изготавливать такое основание вровень с почвой. Отмостка должны быть выше земли, чтобы на ней не скапливались дождевые воды.

Кроме этого грунт вокруг дома уже принимает на себя определенные нагрузки. Поэтому выкапывать землю для отмостки ниже уровня плиты основания ни в коем случае нельзя. Происходит разуплотнение грунта, которое в запущенной ситуации может даже привести к обрушению стены или другим серьезным конструкционным деформациям.
