Технология алмазного бурения: Технология алмазного бурения отверстий | АБС

Содержание

Алмазное бурение бетона: технология, преимущества

Благодаря простоте применения и эффективности алмазное бурение бетона приобрело популярность. Часто несущей частью в строительных конструкциях выступают железобетонные монолиты, которые невозможно просверлить перфоратором. С помощью алмазного бурения удастся получить сквозное или глухое отверстие в бетонных стенах. Если конструкции усилены арматурой, то это единственный способ сверления. Помимо бетона методика работает с гранитом, мрамором, сталью, не говоря о кирпиче.

Преимущества и недостатки

Отсутствие пыли и разлетающихся по сторонам осколков делает методику алмазного сверления самой безопасной.

Достоинства алмазной обработки бетона:

  • Получение отверстий глубиной до 15 м.
  • Выполнение работы под любым углом.
  • Устранение пыли и строймусора водой.
  • Сверление независимо от расположения арматурной сетки.
  • Быстрое выполнение работы за счет минимальной подготовки и высокой скорости бурения.
  • Возможность получить отверстие с ровными стенками в точно заданном месте.
  • Низкий уровень шума. Позволяет проводить алмазное сверление железобетона в многоквартирных домах.
  • Отсутствие колебаний, которые приводят к трещинам в конструкции.

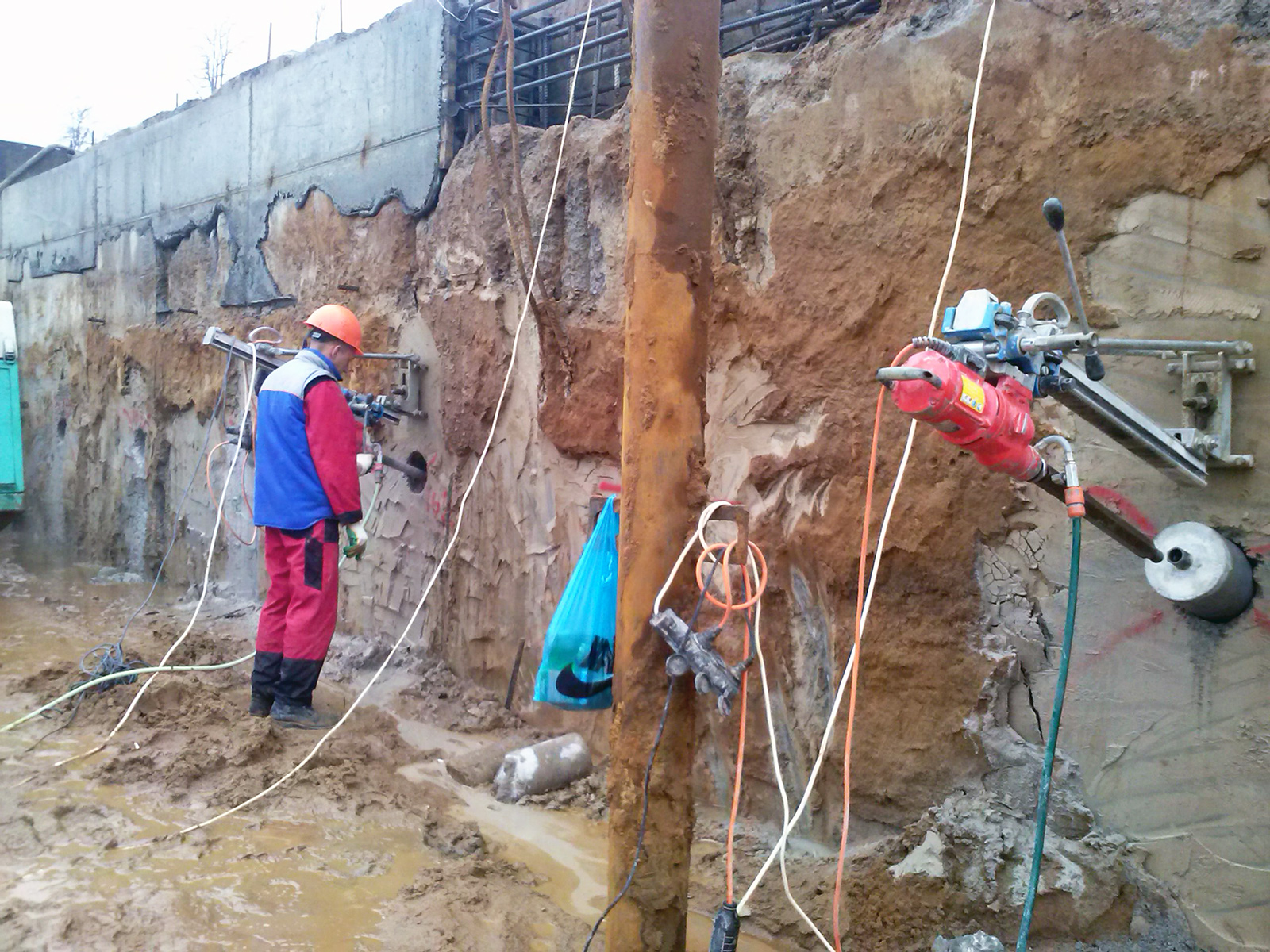

  • Проведение бурения в любой плоскости.
  • Сверлильная машина питается от энергосети с напряжением 220 В.
При выполнении работы прибор не смещается, а сами отверстия имеют четкий контур.

К недостаткам относят следующие факторы:

  • Высокая стоимость оборудования для алмазного бурения. Инструменты требуют профессионального ухода и осторожного обращения.
  • Необходимость время от времени заменять расходные материалы.
  • Требуется устанавливать на оборудование дополнительные установки для отвода воды, чтобы она не лилась на пол и стену.

Сферы применения

Установка для алмазного высверливания отверстий может пригодиться в многоэтажном здании или загородном особняке. Так как технология отличается тишиной проводимой работы, ее применяют во время реконструкционных или ремонтных работ.

Лазерное сверление отверстий в бетоне — несуществующая технология, которой порой называют алмазную обработку твердых материалов. Бурильная установка с алмазными элементами широко применяется в строительстве и ремонтных работах, например, для фиксации опор навесов или монтажа садовых декораций или мебели. Этот вид сверления используется для формирования нового дверного или оконного проема при перепланировке. С помощью алмазной методики бурения выполняются следующие задачи:

Такие работы необходимы для проведения труб газопровода. Чтобы установить розетки, нужны отверстия, выполненные таким методом.
  • монтаж газовых и отопительных труб;
  • проведение проводки, установка розеток;
  • формирование скважин и отверстий для вентиляции и канализации;
  • монтаж кондиционеров и противопожарной системы;
  • установка химических анкеров для бетона;
  • фиксация ограждения.

Необходимое оборудование

Установка для бурения отверстий в бетоне имеет следующие виды:

Оборудование для таких работ может иметь разные размеры.
  • Ручной резчик. Используется в случае сжатой рабочей площади, в частности, в жилых квартирах. Его удобно переносить, он не занимает много места и позволяет выполнять отверстия под разными углами.
  • Стенорезная машина. Применяется для вырезания новых проемов в стенах из бетона, железобетона, кирпича. Полученный срез гладкий, плита не деформируется.
  • Установка с канатами. Резка бетона металлическими тросами относится к профессиональной технологии и используется в частных случаях. Глубина среза достигает 1,5 метров.

Инструмент для сверления бетона оснащается электрическим двигателем. Распространенные портативные модели резчиков дают возможность высверлить отверстие диаметром до 3,5 см, не перегружая электросеть. Если требуется получить больший диаметр и глубину выреза, применяются мощные машины с гидравлическими приводами. Во время работы важно следить, чтобы станок для бурения отверстий в бетоне был исправен. Режущие элементы нужно менять или подтачивать их до того, как они затупятся.

Технология выполнения работ

Подготовка

Минимальный диаметр отверстия, сделанного алмазной коронкой — 2,2 см, а максимальный — 65 см.

Точки для проведения манипуляции нужно разметить.

Перед началом сверления проводится ряд манипуляций:

  • На рабочей поверхности отмечается предполагаемый размер и центр необходимого отверстия в бетоне.
  • Вакуумными присосками или анкерами на плиту устанавливаются стойки, удерживающие и направляющие бур.
  • К стойкам крепится непосредственно установка.
  • Оборудование оснащается подводом воды для охлаждения и устранения пыли.

Особенности бурения

Любой инструмент для сверления бетона — мощная машина, содержащая сверлильную коронку с припаянными к ней алмазными зубцами. Начиная работать, коронка становится монолитом, и быстро прорезает железобетон, гранит, кирпич, пенобетон и прочие стройматериалы. Чтобы пройти 1 сантиметр, буру нужно 30—40 секунд. За это время нарастает глубина отверстия, и шлифуются его стенки.

Бур «вгрызается» в конструкцию, не нанося ударов, что гарантирует отсутствие сколов. Коронки позволяют высверлить дыру в стене диаметром до 60 см. Чтобы получить большее отверстие, пробуривают несколько меньших по его периметру.

Необходимые условия

Для проведения работ более мощной установкой нужно иметь трехфазное питание.

Особых требований при подготовке к сверлению не возникает, но выделяют ряд нюансов, который нужно учесть заранее. Чтобы обеспечить бурение железобетона алмазной установкой, нужно электропитание для режущего инструмента. Если предполагается просверлить отверстие диаметром до 40 см, достаточно обычной электророзетки с напряжением 220 В. Для масштабных работ понадобится мощная машина и трехфазное питание на 380 В.

Для охлаждения бура и устранения пыли нужна подача воды. Чтобы просверлить отверстие шириной 100 мм, а глубиной — 500 мм, потребуется 5 л жидкости. Если на рабочем объекте нет водопровода, используются нагнетательные резервуары. Бурение кирпича, пеноблока, газосиликата разрешается проводить «всухую», без воды.

Это материалы меньшей прочности, чем бетон, и бур не успеет нагреться.

Установка алмазного бурения своими руками — Алмазное сверление — Каталог статей

Технология алмазного бурения – личный опыт. Пример самодельной установки для бурения бетонных конструкций.

Cодержание статьи

У людей, занимающихся строительством, нередко возникает необходимость в просверливании отверстий, диаметр которых намного больше, чем у обычного сверла. Проложить канализационный стояк сквозь бетонный монолит, вырезать фрагмент ленточного фундамента, проделать вентиляционное отверстие в железобетонной плите перекрытия, пробурить стену из кирпича или пенобетона – все это можно сделать, имея в распоряжении действующую установку алмазного бурения.

Алмазное бурение еще называют колонковым бурением. Это способ создания отверстий, позволяющий разрушать материал по заданной окружности, а не по всей площади отверстия (как, например, происходит во время сверления или перфорации). По окончании бурения внутренний фрагмент пробуриваемого материала просто извлекается из отверстия.

В настоящее время на рынке можно приобрести установки алмазного бурения самых различных форматов. Тем не менее, всегда найдется тот, кто готов изобретать что-то свое и при этом делиться личным опытом.

На её примере и рассмотрим конструктивные особенности самодельного устройства. Схематично стандартная установка для алмазного бурения выглядит так.

  1. Станина с направляющими.
  2. Силовой блок (мощная дрель или электродвигатель).
  3. Хвостовик – вал, передающий вращение от шпинделя на алмазную коронку.
  4. Алмазная коронка с коронковой трубой.



Станина установки алмазного бурения

Станина является своеобразным фиксатором, с помощью которого буровая установка прикрепляется к пробуриваемой поверхности. Одновременно станина служит рамой, на которую навешиваются остальные элементы устройства. В конструкции небольших ручных установок станина и вовсе может отсутствовать. Бурение при этом осуществляется вручную, что значительно увеличивает трудоемкость работ.

Необходимость применения станины определяется диаметром пробуриваемого отверстия. Например, если диаметр отверстия менее 40 мм, то дрель можно использовать без станины.

Конструкция универсальной станины позволяет бурить горизонтальные, вертикальные и даже наклонные отверстия в стенах, потолках и в полах. Существует два способа, позволяющих надежно прикрепить станину к пробуриваемой поверхности: с помощью анкерных болтов и с помощью вакуумных присосок (второй способ требует наличия идеально ровной поверхности). При этом на горизонтальной поверхности установка может быть надежно зафиксирована под действием собственного веса.

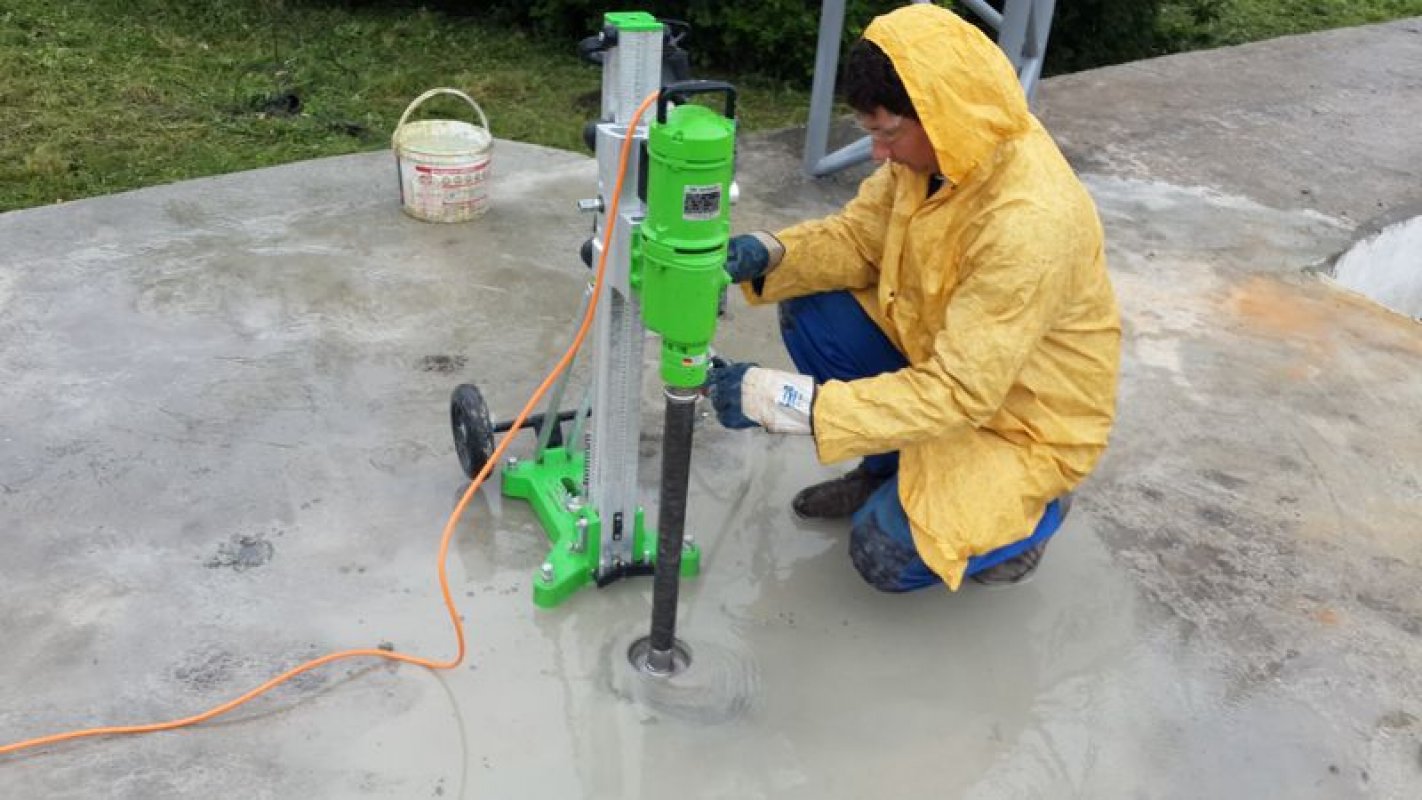

⬆ Вот фото сверления отверстия в ж/б стене септика (100мм). Аппарат не закреплён вообще никак, а просто лежит на земле.

Ни разу не закусил.

Автор конструкции сварил прочную металлическую станину, основные элементы которой изготовлены из труб прямоугольного сечения. По бокам рамы приварены ограничительные плашки, которые не позволяют верхней части установки сойти с направляющих.

Все это позволяет фиксировать установку с помощью анкерных болтов или вовсе не использовать крепежные детали (установка, вбурившаяся в материал на несколько сантиметров, уже не уйдет от заданного направления).



Силовой блок установки алмазного бурения

В серийных установках в качестве силового блока чаще всего используется мощная дрель. Иногда вместо дрели применяют электрический или бензиновый двигатель (бензиновый используется редко). Редуктор, встроенный в установку, обеспечивает скорость вращения рабочего вала – от 100 до 2700 об/мин.

В самодельной установке, конструкция которой представлена на нашем портале, использован электрический двигатель от бетономешалки. Его мощность составляет всего 0,75 кВт, а число оборотов фрезы достигает 600 об/мин. Крутящий момент передается на хвостовик посредством ременной передачи. Небольшая мощность двигателя компенсируется разницей между диаметрами приводных шкивов. Это позволяет сверлить в железобетонных стенах отверстия диаметром до 100 мм и выше. Установки, имеющиеся в свободной продаже, обладают гораздо большей мощностью электродвигателя (от 1000 Вт и выше). При этом их технические характеристики вполне соизмеримы с характеристиками самодельной установки.

Отдельного внимания заслуживает корпус хвостовика (отрезок толстостенной металлической трубы), основная функция которого состоит в создании надежной опоры для рабочего вала. Именно в него вставлен опорный подшипник для хвостовика. Подшипник используется один. Другой конец хвостовика приварен сваркой к корпусу коронки. Такая конструкция вполне оправдана, ведь хвостовики серийных установок также имеют одну точку опоры, которой является патрон электродрели.

⬆ Передний подшипник не только не нужен, но и вреден, т. к. требует идеально осецентричного вала, что для установки, собранной на коленках, труднодостижимо.



Алмазная коронка с трубой

Алмазная коронка – ключевой элемент бурильной установки. Высокопрочный сплав, в комплекте с напаянными алмазными сегментами, позволяет пробуривать в бетоне отверстия различного диаметра: от 4 до 400 мм (на самом деле существуют коронки диаметром 1400 мм и более, но они предназначены для промышленных установок). Установки, способные пробуривать отверстия свыше 150 мм в диаметре, в домашних условиях используются очень редко. Конструкция, которую собрал наш пользователь, имеет алмазную коронку с диаметром 112 мм.

Средняя длина коронки (коронковой трубы) варьируется от 400 до 450 мм. В каждом конкретном случае этот размер подбирается, исходя из толщины пробуриваемой конструкции.

ОКАЗЫВАЕМ УСЛУГИ ПО АЛМАЗНОМУ СВЕРЛЕНИЮ
8-960-930-53-63, 8-913-336-57-58



Охлаждение коронки

Для того чтобы продлить срок службы алмазной коронки, ее необходимо охлаждать в процессе работы. Работы по формированию отверстий можно производить с применением охлаждающей жидкости, а можно без нее. В связи с этим различают два способа бурения отверстий: «сухой» и «мокрый».

Сухое бурение применяется при сверлении пористых материалов: пенобетон, кирпич и т.д. В данном случае использование охлаждающей жидкости может только навредить. Ведь напитавшийся влагой строительный материал теряет свою прочность, что сокращает срок его службы.

Для сухого бурения используют специальные коронки (с алмазными сегментами, приваренными лазерной сваркой).

Подобный метод требует применения строительного пылесоса, который после подключения к установке собирает пыль (образующуюся в большом количестве) и одновременно охлаждает режущий инструмент воздушным потоком.

Мокрое бурение позволяет сверлить более твердые и непористые монолиты: бетон, густоармированный железобетон и т. д. Для мокрого бурения используются коронки с припаянными режущими сегментами. Если температура напайки достигнет критических значений (примерно 600°С), алмазная коронка выйдет из строя. Для того чтобы охлаждать режущие сегменты, на алмазную коронку непрерывно подается вода.

В конструкции серийных установок используется следующая схема подачи охлаждающей жидкости.

  1. Алмазная коронка.
  2. Тело стены (перекрытия).
  3. Труба алмазной коронки.
  4. Переходник для соединения коронки с хвостовиком.
  5. Трубка для подачи охлаждающей (промывочной) жидкости.

Можно реализовать систему промыва и охлаждения коронки следующим образом.

В осевое отверстие приводного шкива вмонтирована медная трубка, по которой вода самотеком поступает во внутреннюю полость алмазной коронки. Резервуар с водой (обыкновенная канистра) устанавливается на возвышении.

При большой частоте вращения рабочего вала очень важно не допускать перебоев с подачей воды. Это может привести к быстрому перегреву напаек.



Предохранительные устройства

Во время бурения твердых материалов установка может подвергнуться большим механическим перегрузкам (например, если допущен сильный перекос коронки). Для того чтобы избежать неприятных последствий, серийные установки комплектуются предохранительными муфтами.

Самодельное устройство, представленное на нашем портале, защищается от перегрузок обычным приводным ремнем, который при закусывании коронки просто проскальзывает на шкивах.



Технология бурения

Чтобы бурение происходило без осложнений, а в результате получались отверстия правильной формы, бурильной установке изначально необходимо задать правильное направление.

Первым делом устройство следует правильно выставить относительно пробуриваемой конструкции. Обеспечить установке требуемое положение можно, используя обыкновенный строительный уровень. Правильно выставленная коронка легко войдет в поверхность строительной конструкции, а чтобы инструмент с первого раза забурился в заданной точке, необходимо использовать кондуктор.

Подобное приспособление можно купить, а можно изготовить своими руками.

Стакан алмазной коронки, в данном случае, просто вкладывается в закрепленную металлическую рамку. После того как коронка войдет в бетон, рамка убирается, а бурение продолжается в заданном направлении.

Вынимать коронку из отверстия можно только при выключенном двигателе!

В качестве средств индивидуальной защиты рекомендуется использовать влагонепроницаемые перчатки, наушники-беруши и защитные наколенники (могут понадобиться при вертикальном бурении перекрытий).

Алмазное сверление в Новокузнецке

Если у вас есть вопросы, если Вам необходима услуга по алмазному сверлению, мастера компании «ЭЛИТ климат» квалифицированно проконсультируют Вас по всем вопросам.

При оформлении заявки по телефонам 8-960-930-53-63, 8-913-336-57-58 Вы также можете узнать ориентировочную стоимость алмазного сверления.

Подробнее. ..

Алмазное бурение бетона: оборудование, технология

      Рубрики

    • Автомобили
    • Бизнес
    • Дом и семья
    • Домашний уют
    • Духовное развитие
    • Еда и напитки
    • Закон
    • Здоровье
    • Интернет
    • Искусство и развлечения
    • Карьера
    • Компьютеры
    • Красота
    • Маркетинг
    • Мода
    • Новости и общество
    • Образование
    • Отношения
    • Публикации и написание статей
    • Путешествия
    • Реклама
    • Самосовершенствование
    • Спорт и Фитнес
    • Технологии
    • Финансы
    • Хобби
    • О проекте
    • Реклама на сайте
    • Условия
    • Конфиденциальность
    • Вопросы и ответы

    FB

    Войти Свет мой, зеркальце, скажи: новейшие методы безоперационного омоложения Картофельные лодочки – гарнир, который подаю к каждому празднику: мой рецепт

    Установки для бурения алмазным инструментом – Основные средства

    Не счесть алмазов в каменных пещерах. ..
    Песня индийского гостя из оперы «Садко», Н.А. Римский-Корсаков

    Установки для бурения (сверления) алмазным инструментом, которые также называются «установки (станки) алмазного бурения», «установки торцевого бурения», «машины алмазного сверления», «машины для кольцевого бурения», «установки колонкового сверления», «керносверлильные установки» и т. д., – это группа оборудования, предназначенного для бурения (сверления) с помощью инструмента, режущая часть которого оснащена промышленными алмазами, круглых отверстий в стенах, перекрытиях и других строительных конструкциях из бетона, железобетона, камня, кирпича и т. п. Они относятся к алмазному режущему инструменту, довольно широко используемому в современном строительстве. Данной публикацией мы начинаем серию статей, в которых познакомим читателей с этим прогрессивным, современным оборудованием, и в том числе с мало распространенными в нашей стране сферами его применения.



    Типы и конструкции установок

    Основными компонентами установки для алмазного бурения являются привод (двигатель), станина и рабочий инструмент – алмазная коронка или алмазное спиральное сверло. Сама станина жестко крепится к обрабатываемой поверхности или возле нее с помощью крепежной плиты.

    В конструкцию установки также могут входить редуктор, ручной или электрический насос для подачи воды, система пыле­улавливания, маслобак и т. д.

    Типы установок. Для бурения отверстий диаметром примерно до 120 мм в кирпичной кладке, бетоне и железобетоне применяются самые малые буровые машины (дрели) ручного типа. Отверстия бóльших диаметров выполняются с помощью более сложных установок станинного типа, у которых двигатель с алмазной коронкой крепится на станине и может плавно по ней перемещаться вдоль оси вращения по мере углубления коронки в высверливаемый материал.

    Станинные электрические установки являются более универсальными, чем ручные, так как позволяют выполнять более широкий спектр задач с более высокой точностью по диаметру и заданному углу просверливаемого отверстия.

    Небольшие станинные установки являются стационарными, также существуют установки – навесные орудия, устанавливаемые на экскаваторах, экскаваторах-погрузчиках, погрузчиках с бортовым поворотом и других дорожно-строительных машинах. Практически не встречаются на отечественном рынке, но известны в мире крупные установки алмазного бурения на колесных шасси – в виде прицепов и даже самоходные.

    Силовой привод (двигатель). Для привода установок алмазного бурения используются электромоторы, двигатели внутреннего сгорания (бензиновые или дизельные), а также гидравлические и пневматические моторы.

    Выбор типа и мощности силового привода зависит от условий работы установки: диаметра отверстий, которые предполагается сверлить, прочности материала и других условий работы.

    Самым распространенным в России типом установок алмазного бурения являются электрические. Обязательным условием применения электрических установок является наличие электрической сети и иногда системы водоснабжения.

    Электродвигатели (бормоторы) бывают однофазные и трехфазные в зависимости от мощности. Чаще всего применяются однофазные, которые питаются от сети напряжением 220–240 В и используются для бурения отверстий малых и средних диаметров (до 500 мм) и небольшой глубины (до 300 мм). Они имеют простую конструкцию и небольшую массу. На таком оборудовании можно бурить отверстия в полу и стенах. Однако бурение отверстий в потолке может быть проблематичным, так как подобные установки имеют воздушную систему охлаждения, теплый воздух собирается к потолку, а пыль сыплется на установку сверху, и в запыленной атмо­сфере эффективность охлаждения снижается.

    Для бурения отверстий большего диаметра и глубины применяют мощные асинхронные электродвигатели, питающиеся от сети 380–400 В. Корпус такой установки, как правило, герметичен, защищен от пыли и грязи, за счет этого снижаются затраты на текущее обслуживание установок. Для более интенсивного отвода тепла используется водяное охлаждение. К минусам трехфазных установок можно отнести массу, которая на 20% больше, чем у однофазной установки, и питание от сети 380 В, которое может быть не на каждом объекте.

    Шпиндель бормотора соединяется с редуктором через интегральную муфту предельного момента (фрикционную пару), которая при заклинивании буровой коронки в процессе бурения защищает бормотор от перегрузки.

    Однако при значительном увеличении мощности электродвигателя возрастает его масса, поэтому при достижении определенного порога целесообразнее использовать гидравлический или пневматический привод – при намного меньшей массе он может иметь намного бóльшую мощность.

    Гидравлические установки являются одними из самых мощных в ряду алмазной бурильной техники и предназначены для бурения отверстий больших диаметров и глубины в монолитном высокоармированном бетоне и скальных породах. Возвратно-поступательное перемещение каретки может осуществляться вручную или с помощью отдельного гидравлического мотора. Обязательным условием работы является наличие водоснабжения и, если привод гидравлических агрегатов электрический, наличие электросети 380–400 В. Выпускаются также гидравлические агрегаты с дизельным приводом. Для работы гидравлических установок требуется наличие гидростанции высокого давления, а стоимость гидравлических установок намного выше электрических. Для работы на них оператору необходимо пройти обучение и получить соответствующие навыки.

    Ряд специалистов считает, что наиболее предпочтительным для установок алмазного бурения является пневматический привод. Пневматические установки алмазного бурения могут применяться во взрывоопасных помещениях и подземных сооружениях, где разрешено использование электроприборов напряжением не более 36 В.

    Бурильные установки с приводом от бензиновых двигателей обеспечивают полную независимость от источников электропитания и мобильность. Бензиновые установки применяют в основном дорожники для отбора проб при исследовании состояния дорожного полотна и установки металлических конструкций.

    Скорость вращения алмазной коронки изменяется в зависимости от прочности разрабатываемого материала, необходимой величины крутящего момента и многих других условий. Скоростные режимы меняются в том числе с помощью редуктора установки, который может иметь 2–4 ступени.

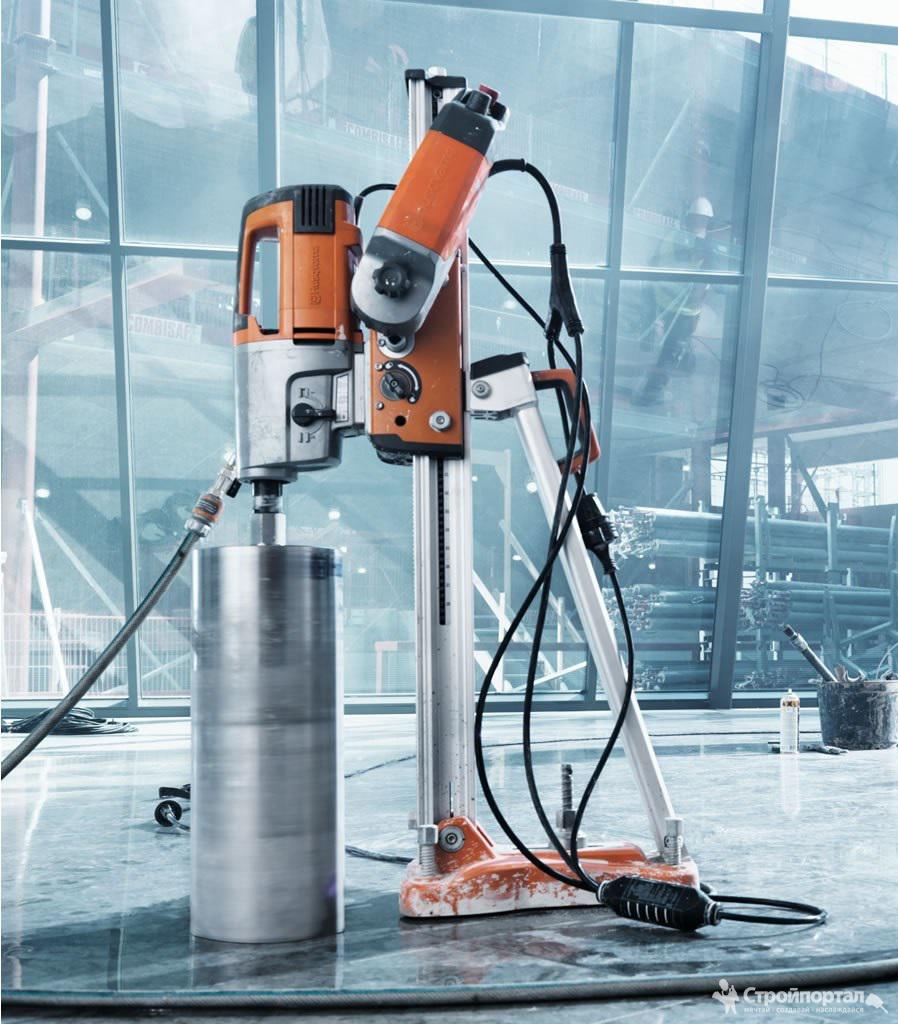

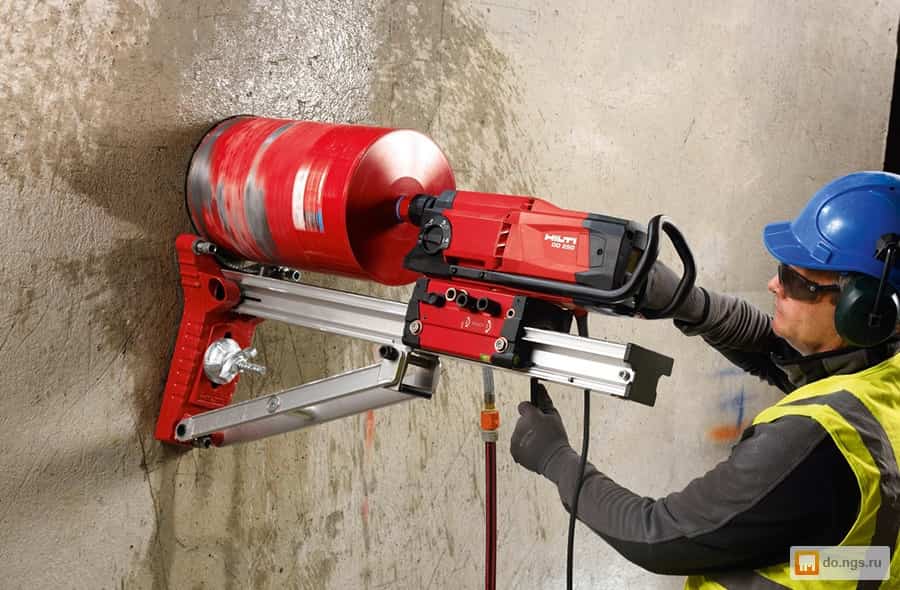

    Станина является основой бурильной установки. Производить алмазное бурение отверстий большого диаметра, удерживая машину в руках, невозможно: установка должна длительное время фиксироваться в строго определенном положении по оси бурения, даже самый небольшой перекос может привести к заклиниванию коронки.

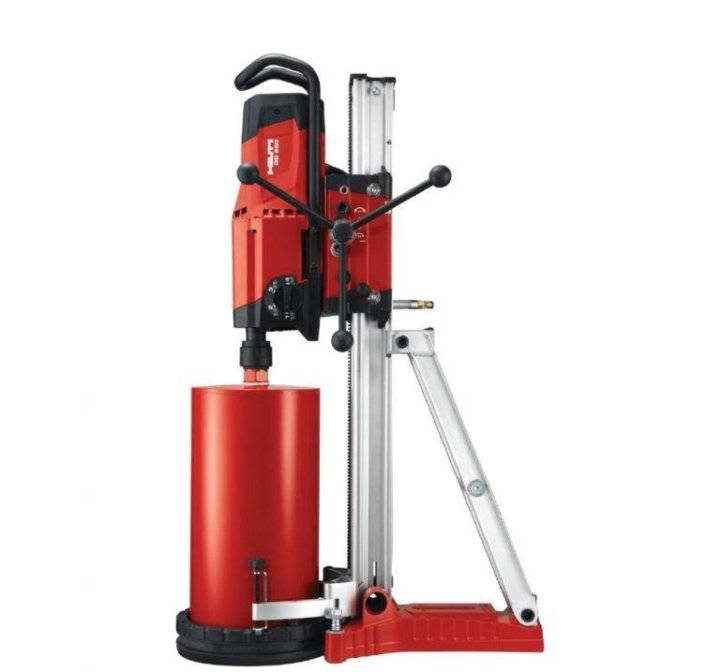

    Станина состоит из крепежной плиты и направляющей стойки. Посредством станины установка алмазного бурения неподвижно закрепляется на рабочей поверхности с помощью крепежной плиты. Обычно плита имеет регулировочные винты, позволяющие точно выставить станину по уровню. Стойка жестко или шарнирно соединена с плитой. Во втором случае имеется еще и регулируемый упор (штанги различной длины), позволяющий наклонять стойку относительно плиты на различные углы. Это дает возможность сверлить отверстия не только вертикальные и горизонтальные, но и под углом к обрабатываемой поверхности. Известны также конструкции со стойками, которые позволяют поворачивать бурильный агрегат вокруг оси стойки, то есть единожды закрепив агрегат, выполнить несколько отверстий, расположенных по кругу, что значительно экономит время.

    Двигатель с алмазной коронкой, которая внедряется вглубь материала, перемещается по направляющей стойке. На направляющей стойке располагается каретка с быстродействующим устройством крепления бурильного мотора и механизмом подачи (реечным, цепным или винтовым), обеспечивающим перемещение каретки вдоль стойки. От прочности и жесткости станины, а также надежности ее крепления во многом зависит точность и качество выполняемых отверстий, поскольку именно станина воспринимает немалые нагрузки, возникающие при бурении отверстий большого диаметра. Высота расположения отверстия и глубина сверления регулируются. Встроенные горизонтальный и вертикальный уровни, а также указатель центра отверстия обеспечивают высокую точность бурения. Подача каретки может осуществляться вручную путем вращения рукоятки оператором или с помощью привода, например электрического или гидравлического.

    При бурении на большую глубину станины наращиваются удлиняющими деталями, а также оснащаются алмазной буровой коронкой нестандартной длины или с удлинителями. При бурении отверстий большого диаметра используются станины с двумя стойками. Стойка и опорная плита крепления чаще всего выполняются из легкого и прочного алюминиевого сплава, что облегчает транспортировку, монтаж и демонтаж установки.

    Крепление станины может быть анкерным, вакуумным, универсальным или распорной штангой. В предварительно просверленное отверстие забивается и расклинивается строительный анкер или дюбель, в который вкручивается анкерный болт. Опорная плита станины устанавливается на анкерный болт и закрепляется гайкой, то есть крепится к бетонной стене, потолку или полу всего лишь одним анкером. Для кирпича крепление делают иначе – проходят стену обычным сверлом и устанавливают с обратной стороны шайбу, чтобы крепление было сквозным.

    При вакуумном креплении плита, оснащенная уплотнителем, прижимается к рабочей поверхности, и из-под нее вакуумным насосом через шланг откачивается воздух, в результате разрежения плита удерживается на поверхности.

    Универсальный способ – это наличие в конструкции станины возможности применять и анкерный, и вакуумный способы крепления в зависимости от условий работы в данной конкретной ситуации.

    Крепление опорной телескопической плиты штангой враспор между полом и потолком возле просверливаемой стены осуществляется в стесненных замкнутых помещениях и производится с помощью механического замка и кронштейна.

    Алмазная буровая коронка (кольцевое сверло) представляет собой металлическую трубу, обычно изготовленную из относительно мягкой стали. С одной торцевой стороны она имеет резьбу или устройство для крепления к валу двигателя бурильной установки, с другой стороны на нее с помощью особого припоя напаяны сегменты с алмазными кристаллами в виде выступов. Диаметр этих выступов больше, чем у корпуса, поэтому при бурении сам корпус обычно не соприкасается со стенкой пробуренного отверстия. Алмазные сегменты могут располагаться только на торцевой части корпуса или еще дополнительно на внешней боковой поверхности. В таком случае бурение происходит по всей глубине инструмента. Корпус коронки может быть цельным или иметь отверстия различной формы и размера, в частности, для удаления пыли. С каждой установкой можно применять алмазные коронки различного диаметра.

    Наиболее широко применяются коронки диаметром от 10 до 1850 мм. Стандартная длина коронки – 450 мм. Это в большинстве случаев также соответствует толщине тех стен или перекрытий, которые требуется пробурить. Если же такой длины недостаточно, то коронку можно удлинить трубой. В случае значительной глубины отверстия используют накручивающиеся коронки и необходимое количество удлинительных труб, и тогда процесс алмазного бурения походит на бурение геологических скважин.

    Во время бурения внутрь коронки постоянно подается вода, которая служит для охлаждения алмазных сегментов, предотвращения ослабления их паяного крепления и для вымывания наружу продуктов бурения. Например, для бурения отверстия диаметром 100 мм в стене толщиной 0,5 м требуется около 5 л воды. При выполнении бурения в чистых, уже отделанных помещениях вода собирается на входе отверстия с помощью пылесоса или полиэтиленовой пленки. Применяются и кольцевые сверла для сухого бурения, только в этом случае инструмент быстрее изнашивается, а сам процесс бурения занимает больше времени.

    При алмазном бурении коронка в бетоне проходит около 10–60 мм/мин. Считается, что технологически алмазное бурение бетона возможно в глубину до 30 м.

    Для бурения отверстий небольших диаметров могут использоваться алмазные спиральные сверла, которые состоят из рабочей части с двумя спиралевидными канавками и хвостовика. По канавкам во время бурения выводится отработанный материал, а с помощью хвостовика сверло крепится к дрели или бурильной машине. На конце рабочей части расположена режущая часть сверла с алмазами.

    Прочие компоненты. Электронные системы управления, которыми оснащаются некоторые современные установки алмазного бурения, позволяют избегать перегрузок, в частности, у системы может быть функция автоматического отключения привода, благодаря которой сокращается время работы вхолостую, что в свою очередь увеличивает срок службы машин. Оператор, управляющий установкой, всегда видит значение нагрузки на дисплее. Часто производители предлагают заказчикам собрать установку индивиду

    Для чего нужна установка алмазного бурения

    Сверление технических отверстий – одна из тех работ в строительстве, без которой не могут обойтись ни сантехники, ни электрики, ни отделочники. Небольшие отверстия, скажем, под дюбель-гвоздь, можно легко сделать ударной дрелью, в трудном случае, перфоратором. Но что делать, если в строящемся доме нужно высверлить отверстие большого диаметра под мусоропровод или проделать в бетонных перекрытиях отверстия для отопительных стояков? Сегодня для решения этой проблемы используется установка алмазного бурения. Компания ПрофТехСнаб, являющаяся крупным строительным интернет-магазином, предлагает широкий выбор качественных установок алмазного бурения от разных производителей, цена на которые зависит от бренда и технических параметров. Кроме этого, компания также осуществляет продажу профессионального строительного инструмента, оборудования и спецтехники и является одним из лидирующих поставщиков данной продукции для строительных объектов на территории России.

    Устройство и преимущества установки алмазного бурения

    Главное преимущество установки алмазного бурения в том, что для ее использования достаточно одного рабочего, который, при наличии навыка, может за смену насверлить несколько десятков отверстий. Управлять ей несложно, по сути, это просто большая дрель, в которой в качестве режущего элемента используется прочная алмазная коронка. Прочность и устойчивость установки достигается креплением станины к поверхности анкером или распоркой.

    Важный момент – охлаждение установки водой: из-за высокой температуры алмазная коронка может быстро испортиться. Для этого в одних предусмотрен бак, а другие установки можно напрямую подключить к водопроводному шлангу, что заметно повышает производительность работы – оператору не нужно периодически бегать за водой и накачивать в бак воздух.

    Преимуществом некоторых установок является индикатор усилия, цветом «подсказывающий» оператору оптимальный режим: при недостаточном усилии работа может затянуться, а избыточное приведет к повышенному износу коронки.

    Разновидностью установки алмазного бурения является установка алмазного сверления, предназначенная для произведения отверстий не в полу или потолке, а в стенах. С ее помощью без лишней пыли и усилий можно сверлить бетонные перегородки, включая армированные, прочные кирпичные кладки, а также керамогранит и мрамор.

    Алмазное бурение: технологии и ключевые преимущества

    С каждым годом алмазное бурение и сверление бетона вытесняет другие технологии. Например, у перфоратора много недостатков, в отличие от этого метода. Это вибрация, повышенный шум и т. Д. Чаще всего это сверление используется при строительных или ремонтных работах. Давайте поговорим на эту тему и посмотрим, каковы плюсы и минусы алмазного бурения.

    Алмазное сверление: общие положения

    Основное отличие состоит в том, что при использовании данной технологии полностью отсутствуют ударные нагрузки, а также чрезмерная вибрация и шум.Для достижения высоких результатов используются современные технологии (алмазное сверло, специальное оборудование с шумоподавлением). При строительстве здания часто требуется проделать в бетоне глубокую дыру. При использовании отбойного молотка очень легко повредить конструкцию, а это чревато последствиями. Алмазное бурение и сверление отличаются высокой производительностью, что позволяет выполнять большие объемы работ. Но это далеко не все преимущества, которые хотелось бы сказать. Поговорим о плюсах, которых в этой технике много.

    Алмазное сверление отверстий: преимущества

    Одним из основных преимуществ является то, что заказчик может получить наиболее точные размеры отверстия. Это очень важно, особенно при выполнении монтажных работ высокого уровня сложности. Отсутствие пыли — еще один важный фактор. Иногда используется гидравлическое подавление, то есть обычная вода. Как уже отмечалось выше, безударный метод бурения позволяет добиться практически полного отсутствия шума. Обрабатываемые металлические и бетонные конструкции не подвергаются динамическим разрушающим нагрузкам, что увеличивает срок их службы.Иногда с помощью того же перфоратора или отбойного молотка проделать в здании отверстие для коммуникации (электроснабжения, водоснабжения) практически невозможно, а установить алмазное бурение — совсем не проблема. Причем лунка будет идеально ровной и ровной, что, несомненно, немаловажно.

    О технологии

    Алмазное сверление бетона — сложный процесс, в ходе которого используются дорогостоящие технологии, поэтому данная технология считается в своем роде уникальной.Он заключается в следующем. На первом этапе производится разметка будущих лунок. В это время определяется их глубина и диаметр, а также угол наклона. Далее идет сам процесс сверления, который длится всего 10-20 минут, в зависимости от условий, в которых выполняются работы, и размеров отверстия. Благодаря встроенной системе охлаждения установка не перегревается, что делает работу бесперебойной и выполняет все за один подход. Еще раз, стоит обратить внимание на то, что алмазная коронка — изделие высокой прочности, поэтому им можно просверлить отверстие в любой металлической конструкции.

    Об используемой технологии

    Процесс достаточно простой, но предполагает использование специального дорогостоящего оборудования. В большинстве случаев это алмазная коронка и специальная буровая установка. Устройство станка довольно простое. Сюда входит гидравлическое буровое устройство. Как известно, использование баллона с жидкостью, то есть гидравлики, позволяет добиться максимальной точности и плавности получения отверстий. Иногда используется электродвигатель. Если речь идет о ремонте асфальта, то чаще всего используются двухтактные двигатели внутреннего сгорания (ДВС).При использовании электроустановок для бурения выбирают как однофазные, так и трехфазные установки. Первые более предпочтительны с технической точки зрения, поэтому используются чаще. Обычно агрегаты комплектуются системой воздушного охлаждения, их мощность составляет около 3 киловатт. Что касается трехфазных установок, то они тоже используются, но имеют большие габариты и работают от сети 380В, которая есть только на стройплощадках.

    Заключение

    Сегодня чаще всего эта технология получения качественных, точных и ровных отверстий используется для установки сплит-систем.Также возможно проделать отверстия под анкер практически любого размера в любом фундаменте. Качественное сверло алмазного бурения позволяет получать отверстия диаметром более 200 миллиметров. Цена такого оборудования может составлять около 100 000 рублей. Следует отметить, что полученное отверстие не требует дальнейшей обработки, то есть шлифовки, подгонки и т.д. Все это экономит не только средства, но и время, а также силы как заказчика, так и исполнителя. Такие буровые установки работают как в открытых, так и в закрытых помещениях.Практически полное отсутствие шума дает возможность использовать сверление в жилых домах при ремонте или ремонте. Вот в принципе и все, что можно вкратце рассказать об этом способе получения цилиндрических отверстий разной глубины и диаметра. Несомненно, высокая стоимость окупается качеством, и это неоспоримый факт.

    Diamond Drill, Направляющая алмазного сверла

    Что следует знать перед вы

    купи свой следующий Алмазная дрель / Бит

    Не все Алмазные сверла / биты одинаковы.Алмазные сверла можно найти в сотнях различные разновидности, типы, типы облигаций и методы производства. Его пользователю важно понимать тонкие различия между бриллиантами Типы сверл и алмазных сверл, их предполагаемое применение и их влияние на производительность . Приведенное ниже руководство предназначено для помощи пользователям алмазных сверл / коронок с любым опытом. уровни от новичка до опытного инженера-технолога, исследователя и профессиональные мастера.Лучше понять многочисленные переменные, которые влияют на жизненно важная роль в успехе вашего алмазного бурения. Каждый алмазное сверло / долото предназначено для конкретного применения и, следовательно, может реагировать по разному в разных условиях . Что сработало для одного приложения, может не работать для другого. Прочитав это руководство, пользователь получит знания, чтобы сделать более умный выбор алмазного сверла. и Выберите правильное алмазное сверло / коронку для своего материал / применение Первый раз .

    Почему использовать алмазные сверла?

    Алмаз это самый твердый материал из известных человечеству. При использовании на алмазных сверлах / инструментах, алмаз шлифует материал на микро (нано) уровне. Благодаря своей твердости Diamond работает со всеми типами материалы твердостью от 40 по шкале Роквелла и выше. Алмазные (алмазные сверла / bts) будет обрабатывать самые твердые материалы, включая материалы, которые типов абразивов, карбида и быстрорежущей стали не будет.Алмаз Сверла / сверла будут сверлить материалы быстрее, обеспечивая более гладкую поверхность качество, стабильная производительность и возможный выход (стоимость детали). Алмаз сверла являются отличной альтернативой твердосплавным, а другие типы сверл В отличие от карбид, быстрорежущая сталь и другие типы сверл. Алмазное сверло работает шлифованием удаленный материал на микро (нано) уровне. Твердосплавные и др. Сверла на другом материал ручной резки с острой режущей кромкой.

    Алмаз самый твердый материал на земле (алмазные корончатые сверла / коронки) бурить труднее всего материал

    SMART Технология CUT

    SMART CUT — это передовые технологии, которые переопределяют стандарт в резке и сверлении.Алмазы ориентированы внутри матрицы, поэтому каждый алмаз лучше участвовать в бурении. Дизайн облигаций с открытой облигацией SMART CUT гарантирует, что каждый алмаз находится в нужном месте и в нужное время, работает там, где вам это нужно самый. Вы получаете максимальное использование алмаза и облигации. найти подробнее ..

    Некоторые преимущества включают:

    • Минимальное выкрашивание

    • Более быстрое бурение Экшен

    • Минимальное бурение Шум

    • Минимальная потеря Материал


    Первая универсальная алмазная дрель

    / бит

    Если вы, как и большинство пользователей, ежедневно сталкиваетесь с десятками материалов.Было бы это Приятно иметь алмазное сверло / сверло, которое отлично справится с большинством из этих материалы? Теперь вы можете.

    СМАРТ Алмазные корончатые сверла CUT серии для спеченной металлической связки, UNIVERSAL ПРИМЕНЕНИЕ — одни из первых алмазных сверл можно полюбоваться на рынке. Разработан для максимальной производительности сверления на материалы с разной степенью твердости. В Ниже приведены материалы и области применения алмазных сверл / СВЕРЛО с SMART CUT. технология может заменить.найти подробнее …

    АЛМАЗ ПРИМЕНЕНИЕ КРУГОВОГО СВЕРЛА:

    АЛМАЗ ПРИМЕНЕНИЕ ДРЕЛИ РУКОВОДСТВО / УКАЗАТЕЛЬ

    АЛМАЗНОЕ СВЕРЛО / СВЕРЛО МАТЕРИАЛЫ:

    глинозем Рубин Стекло Яг
    кварцевый Кремний кремнезем Плавленый кремнезем
    Керамика Bk7 Строительные материалы Огнеупоры
    Бетон абразивных блоков Фарфор Бразильский агат
    Мрамор Сапфир Кафельная плитка Гранит
    Оникс Опал Джейд Аметрин

    АЛМАЗ СВЕРЛИЛЬНЫЙ МАТЕРИАЛ РУКОВОДСТВО / УКАЗАТЕЛЬ

    ИНДИВИДУАЛЬНЫЕ / СПЕЦИАЛЬНЫЕ СВЕРЛА С АЛМАЗОМ

    Не могу найди то, что ищешь? Сообщите нам.UKAM Industrial Компания Superhard Tools может изготавливать практически любой тип алмазные корончатые сверла для любых требований. Независимо от того, есть ли у вас ноль требование допуска для сверления прецизионной оптики или стандартного сверления из гранита. Мы можем помочь вам получить максимальную отдачу от ваших денег. найти подробнее …

    Бриллиант Колонковые сверла для любого применения

    Алмазные корончатые сверла — технология SMART CUT vs.Обычные алмазные сверла на металлической связке

    Diamond Колонковые сверла с технологией SMART CUT — лучшая цена для пользователей, которым нужны высококачественные и долговечные сверла по доступной цене цена. Самые быстрые, очень агрессивные и долговечные корончатые коронки доступно сегодня. Вы можете отличить алмазные корончатые сверла с SMART CUT технологии отдельно от других сверла, благодаря чистой и гладкой поверхности, которую они оставляют после себя. В отличие от других бриллиантов сверла, которые будут работать с одними материалами, но не с другими.Алмазные корончатые сверла с технологией SMART CUT — первые алмазные сверла, которые отлично справятся практически с любым материалом. Вы не могут превзойти их универсальные характеристики. найти больше …

    Алмазные корончатые сверла, любой материал / применение

    Ведущий Производитель алмазного сверла

    ПОЛНОЕ БУРЕНИЕ Руководство по продукту

    Нажмите на названии алмазного сверла или на изображении, чтобы увидеть полные спецификации, цены и Купить онлайн.

    Зачем покупать Алмазные сверла / коронки от UKAM Industrial Superhard Tools

    • Огромный Алмазные сверла / биты

    • Немедленно Доставка по всему миру

    • Улучшенный Качество и последовательность

    • Производитель Прямые цены

    • Лучшее Стоимость и производительность

    • Улучшенный Технологии и инновации

    • Нет аналогов Техническая поддержка

    • Покупка Right Diamond Drill / Bit для ваших нужд First Время

    Немедленно Перевозка!

    То же дневная доставка товаров, имеющихся на складе, через UPS, если они были заказаны до 16:00.Тихоокеанское стандартное время

    СВОБОДНО Совет / Консультация >>>

    ИТОГО БУРОВЫЙ РАСТВОР — Основной каталог (3.10MB) — Скачать файл PDF

    UKAM Industrial Superhard Tools — ведущий производитель и орган по точности Бриллиант Колонковые сверла / сверла из .001 » до 48 дюймов Диаметр , сверление практически любого Применение / материал . В число клиентов входят некоторые из ведущих компаний из списка Fortune 500, военные, Научные и космические организации, машинные мастерские, любители, подрядчики, И домовладельцев, а также всех, кто необходимо использовать алмазные сверла.

    Находка Подобрать алмазное сверло для вашего материала / области применения просто.

    Бриллиант Сверла доступны из инвентаря во многих различных спецификациях, наружный и внутренний диаметры, глубина сверления, типы связки, алмазная сетка размеры, крепления и допуски. Мы будем работать с вами, чтобы определить ваши потребности, и порекомендуйте правильное решение для ваших конкретных материал / приложение . Вы можете рассчитывать на нас улучшить ваши буровые работы до его максимальная эффективность.

    — товары, которые можно заказать онлайн с помощью в нашей интернет-корзине

    Гальваника Колонковые сверла

    Гальваника Многослойные корончатые сверла (на никелевой связке) доступны с инвентарь дюйм 1/8 «(3.2 мм) до 3 дюймов (75 мм) Диаметр. Самые дешевые сверла. Идеально подходит для небольшие работы, начинающие пользователи алмазного сверла , мягкие и средние твердые материалы. Срок службы: 350+ отверстий по большинству материалов. Больше >>>

    Тонкий Стены Алмазные корончатые сверла

    ТОНКИЙ WALL SINTERED (МЕТАЛЛИЧЕСКАЯ СВЯЗЬ) Алмазные корончатые сверла — Толщина стенки: 1.0 мм (0,040 дюйма) обеспечивают длительное и быстрое сверление (Об / мин) и минимальное тепловыделение. Доступны все сверла с 5 / 8-11 « внутренней резьбой для установки водяной поворотный адаптер Модель 5811 или 1/2 «газовая наружная резьба (крепление в Бельгии) для установки водяного вертлюга адаптер Доступен с инвентарь различных диаметров от 1/8 дюйма (3.2 мм) до 4 «(100 мм) . Подробнее >>>

    Универсальные алмазные коронки / сверла

    Разработано для профессионального пользователя, желающего просверлить большое количество отверстий. Доступен в инвентаре от 1/8 «(3,2 мм) до 6» (154 мм) OD. Будет работать практически на любом От сверхтвердого до мягкого материала. Бурение Жизнь: 2000+ лунок. Мост широко используется и предпочитается алмазные сверла. Больше >>>

    Тонкий Настенные алмазные корончатые сверла

    Тонкий Настенные многослойные алмазные коронки с гальваническим покрытием . Обеспечивает Меньше потеря материала, более гладкая поверхность материала, меньше сколов и минимизация деформация структуры материала, связанная с бурением.Префект для малых Производство, исследования и разработки, а также материалы от мягкой до средней твердости. Доступна с инвентарь различных диаметров от 3/16 дюйма (4,7 мм) до 3,25 дюйма (82,55 мм) . Подробнее >>>

    Тонкий Стены Алмазные корончатые сверла

    Тонкий Алмазные корончатые сверла со спеченными стенками (на металлической связке) обеспечивают точность сверления и минимальные материальные потери .Обеспечивает очень долгий срок службы и стабильное сверление производительность. от 1/8 дюйма (3,2 мм) до 16 дюймов (406,4 мм) Диаметр. Изготовлен в соответствии с вашими потребностями и требованиями. подробнее >>>

    Стандартный Стеновые алмазные корончатые сверла по металлу

    Используется в специализированных, высокопроизводительных и научно-исследовательских целях. Произведено во многих различных спецификациях, снаружи и внутри диаметры, глубина сверления, типы связки, размеры алмазных ячеек, крепления и допуски. Изготовлено на заказ и лучше соответствует вашим потребностям и требованиям . подробнее >>>

    Алмаз Цельные сверла

    с гальваническим покрытием & Metal Bond Diamond Solid Thin Drills доступны от инвентарь дюйм 0,75 мм (0,029 дюйма) до 6 мм (0,236 дюйма) . Используется для керамики, стекло, камень, драгоценный камень, композиты и многие другие материалы. Б / у на: Foredom, станки Dremel, высокоскоростные воздушные шпиндели и др. оборудование, работающее со скоростью 9000+ об / мин. Больше >>>

    Бриллиант И CBN Micro Drills

    Алмазные сверла

    Micro доступны от От 0,001 дюйма (0,025 мм) до 0,035 дюйма (0,88 мм) в диаметре (от 25 микрон). Обеспечивают максимально точное сверление производительность по глинозему, стеклу, рубину, сапфиру, яг, кремнию, плавленому кварцу, bk7 и многие другие материалы.Natural Diamond используется для самых продвинутых & оптические типы материалов. CBN (кубический нитрид бора) для материалов с высоким содержанием металлов. Больше >>>

    Гидравлические вертлюги И принадлежности для сверления

    Вода Поворотные адаптеры (узлы сверлильной головки) и адаптеры хвостовика для обеспечения высокое давление охлаждающей жидкости в центре сверл. Увеличьте жизнь вашего сверла до 75% и улучшить качество поверхности. Доступен из инвентаря для любого типа бурового оборудования. подробнее >>>

    Алмаз СОЖ для сверл

    Когда добавлен в воду SMART CUT синтетическая водорастворимая охлаждающая жидкость или Mineral Oil улучшит вашу общую операцию алмазного бурения за счет аж 30% .Обычная вода испаряется при температуре 212 F. зоны бурения достигают 500 F. Вода испаряется, прежде чем она остынет алмазное сверло и материал. В результате сокращается срок службы алмазного сверла, Материал Повреждение или микротрещины из-за перегрева. Улучшить Скорость сверления, увеличение срока службы сверла, улучшение качества поверхности, минимизация Выкрашивание, уменьшение трещин Больше >>>

    Бриллиант Сверла для забивки / удаления керна

    Бриллиант Сверла для забивки / инструменты используются для слепых моделей . Отверстия во всех типах материалов варьируется по твердости. Работает шлифованием дна и внутренней части отверстия на ровную поверхность . Нижний инструмент делает нет ядра. Используется в сочетании с спеченным (на металлической связке) алмазом корончатое сверло в два этапа. Доступны от 3 мм (0,18 дюйма) до Диаметр 4,0 «(100 мм). Подробнее >>>

    Повязка Палочки

    спеченный (Металлическая связка) Алмазные сверла следует периодически править, чтобы повторно экспонировать новые алмазы .В противном случае алмазный инструмент потускнеет. Они начнутся рвать, а не измельчать, что очень разрушительно. Разрыв, вызванный неэкспонированные алмазы создают трение. Это вызывает неравномерный износ и нагрев трещины в алмазном инструменте, а также в просверливаемом материале. Результат при преждевременном износе алмазного инструмента, проблемах с натяжением лезвия и со временем разрушить алмазный инструмент. Чем больше алмазное сверло, тем он будет сверлить быстрее и стабильнее.Больше >>>

    ДРУГИЕ АЛМАЗНЫЕ СВЕРЛА И ИНСТРУМЕНТ

    БЕСПЛАТНО Консультации / консультации >>>

    Другое Тип алмазных сверл доступны для большинства сверл, зенковки, и скучно Приложения. Больше…

    Бриллиант Очки для резьбы

    спеченный (Металл)

    Разработано для резьба широкий спектр сверхтвердых и мягких материалов в замысловатые формы. Более 200 различных форм доступны у вас выбирать из. Больше >>>

    Бриллиант Зенковка

    Разработан для зенковки в таких материалах, как стекло, кварц, композиты, эпоксидный графит, углерод, Бор, стекловолокно, мрамор и многие другие материалы. Больше …

    Ультратонкая стенка Алмазные колонковые сверла.

    Бриллиант Толщина стенки колонкового сверла не менее 0,003 дюйма (0,076 мм) 76 микрон и вверх.

    Бетон / Строительство и Allied Industries

    мокрый / Сухой алмаз Базовые биты — Super Premium Plus +

    Предназначен для бурения большинство типов сверхтвердых и мягких материалов .Такие как Искусственный камень, Арматура, железобетон, кладка Материал, кирпич. Доступна с 1/2 » до 48 « Диаметр. Срок службы: 650+ отверстий. Доступен на складе и произведен, чтобы лучше соответствовать вашим требованиям требования / спецификации. подробнее >>>

    мокрый Алмаз Core Bits — Super Premium Quality

    Специально сформулированные сегменты профессионального качества обеспечивают быструю резку и долгую жизнь в различных материалах, включая бетон , железобетон, Кирпич, блок и кладка .Полный ассортимент размеров практически для любой работы. Использовать на станках корончатого сверления и ручных сверлах. На складе от Внешний диаметр от 1/2 до 14 дюймов . Стандартная глубина сверления 14,5 «.

    подробнее >>>

    Сухой Алмазные коронки Super Premium Quality

    Разработано для бетона с легким и средним армированием, Кладка, блок и кирпич.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
