Характеристики бетона: марки, классы и особенности

Крепкие и предельно дешевые материалы из бетона применяют обычно во время строительных процессов. Главными составляющими изделия являются цемент, дополнительные добавки и вода. К дополнительным добавкам относятся песок, пемза, щебень, керамзит и многие другие. Порой, чтобы получить продукт лучшего качества, дополнительно добавляют особые компоненты. Важное отличие подобных материалов от других строительных изделий — их неоднородная структура. Характеристики в основном зависят от типа и количества компонентов, их качества и технологии изготовления.

Классом бетона называют числовой коэффициент любого его качества, принимаемый с обещанной обеспеченностью 0,95. Это значит, что из ста случаев несоответствие возможно лишь в пяти. Согласно принятым стандартам, класс бетона обозначают как букву В, а цифрой, что стоит после нее, показывают то давление, что изделие может выдержать после своего созревания (например В15 либо В25).

Маркой бетона принято называть границу крепости на сокращение. Ее обозначают буквой М, а за ней следует цифра (предел 50-1000).

Марка бетона оказывает влияние примерно на 45% обеспеченности характеристик бетона. Но в тоже время во время изготовления бетона дозволяется получить изделие разного класса. На это оказывает влияние большое количество факторов – качество компонентов, правильность дозирования, способ изготовления. Так, если изготавливать бетон с маркой М400 в бетономешалке ручного типа, то на выходе получится изделие В25. Однако, если применить бетонный узел, то тогда классификация изменится на В15, а уж на современном промышленном оборудовании и вовсе получим В35.

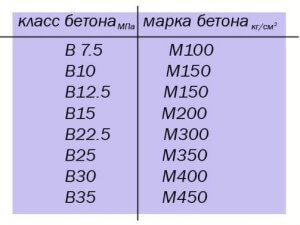

Перевод марки в класс

  • Марка бетона М100 соответствует В7,5. Используется во время предварительных операций по монтажу фундамента.
  • Марка бетона М150 соответствует В12,5. Чаще всего его используют для монтажа стяжек, полов, дорожек либо фундаментов небольшого размера.
  • Марка бетона М200 соответствует В15. Используется чаще иных из всего перечня бетонных марок. Применяется при установке полов, отмосток, фундаментов, бетонных лестниц, площадок и другого.
  • Марка бетона М250 соответствует В20. Ее применяют в основном при создании разного типа фундаментов, отмосток, заборов, стен, площадок, лестниц.
  • Марка бетона М350 соответствует В25. Используют обычно для создания плит, колон, балок, бассейнов, монолитных фундаментов.
  • Марка бетона М400 соответствует В30. Используют в сложных ответственных строительствах, во время сооружения мостов, банков либо зданий с особыми требованиями к прочности.
Вернуться к оглавлению

Осадка конуса

Осадкой конуса принято называть данные, которые также называются эксплуатационными характеристиками бетонов. Это так называемая пластичность в бетоне, вымеряется она в сантиметрах. Если объяснить еще проще, то чем выше показатель осадки конуса, тем сильнее подвижно данное изделие.

Это значение указывают в технической документации к бетону, обозначают буквой П, после которой пишут цифру в диапазоне 1-5. Но не стоит пренебрегать знаниями об осадке конуса ячеистых изделий. Если предвидятся операции по монолитному строительству, то используют материал с данными П2 либо П3. Если заливается сооружение с плохой доступностью для заливки материалом, то рекомендуют применять изделие П4 и виды с более высокими показателями. Иначе такой раствор еще называют литым бетоном. Если необходимо выполнить укладку в опалубке без применения специальной вибраторной техники, то подобный выбор будет идеальным. Также такая смесь хорошо себя ведет в работе с бетононасосом.

Вернуться к оглавлению

Водонепроницаемость

Водонепроницаемость, это когда бетоны могут сопротивляться влиянию влаги и не крошиться, то есть, не напитываться влагой принудительно. Марки бетонных ячеистых изделий обозначаются буквой W, после которой ставят цифру 2, 4, 6, 8 и 12. Бетонами с высоким уровнем водонепроницаемости пользуются чаще, ведь они обладают такими достоинствами:

  • Пригодны для сооружения зданий в местах, где грунтовые воды расположены близко к поверхности земли.
  • Это вид бетона не страшится резких перепадов температур. Особенно это важно для построенных конструкций, которые не защищены от подобного влияния.

Уровень данного эксплуатационного свойства зависит от типа применяемого материала, а также от наличия внутри смеси различных дополнительных компонентов, обстановки, в которой происходило застывание изделия. Также на качество водонепроницаемости оказывает влияние внутренняя структура материала.

Вернуться к оглавлению

Морозостойкость

Прочностные характеристики бетона включают в себя уровень морозостойкости готового материала. Данный показатель демонстрирует число периодов размораживания и замораживания, которое не разрушает изделие и не оказывает влияния на его крепость. Если бетон достаточно хорошего качества, то при нормальных обстоятельствах он прослужит не один десяток лет. В случае, когда производитель выпускает строительный материал, не осуществляя контроль за технологией производства, уровнем морозостойкости, на рынке появляются изделия с недостаточной морозостойкостью.

Коэффициент морозостойкости подписывают буквой F, а после пишут число в диапазоне 50-1000. Число — это количество периодов размораживания и замораживания.

Вернуться к оглавлению

Подвижность

Это свойство ячеистого бетона принимать ту форму, которую ему задали. Подвижность — это лишь одно из технических свойств данного материала. Необходимо заметить, что подвижность ячеистого изделия — временное свойство, до момента, пока материал не застынет. После полного затвердевания проверить этот показатель уже нельзя. С момента заливки смеси в форму и до конца процесса уровень коэффициента постепенно снижается.

Вернуться к оглавлению

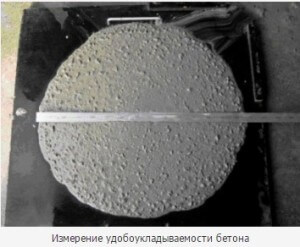

Удобоукладываемость

Это качество бетонного раствора, которое показывает, как просто он укладывается в необходимую форму, чтобы получить изделие максимальной плотности. Данный показатель весьма важен, ведь от этого зависят крепость и стойкость будущего строения. Но это свойство — больше условное обозначение, чем физическое.

По стандартам изделия могут быть таких видов:

  • сверхжесткие;
  • жесткие;
  • подвижные.

Жесткий вид и сверхжесткий применяют тогда, когда используется процедура вибропрессования. В строительствах частного порядка зачастую применяют подвижный вид изделия.

Вернуться к оглавлению

Плотность

Само изделие нельзя назвать плотным строительным веществом. Находящиеся в конструкции ячейки получаются из-за улетучивания излишков влаги, а также из-за того, что во время уплотнения раствора удаляется не весь воздух. Уровень плотности увеличивается в том случае, если были подобраны зернистые дополнительные компоненты, сделан правильный баланс между водой и цементом, после использования пластифицирующих веществ, а также при полном контроле за уплотнением бетонного раствора.

Если показатель плотности ячеистого изделия растет, то улучшаются и другие его параметры – крепость, противостояние влаге, перепадам и влиянию температур, сопротивляемость коррозии.

Сырой материал после изготовления и кладки обязательно следует скорее уплотнить. По ходу уплотнительных операций нужно убрать воздушные пузырьки из массы, тщательно распределить раствор. Это поможет достигнуть повышенной плотности готового строительного материала. Однако вследствие подобных манипуляций изделие выходит достаточно тяжелым.

Если нужно получить легкий бетон типа В15, то в качестве дополнительного компонента стоит добавить керамзит. А для типа В25 лучше подойдет ракушечник.

Марки бетона их назначение: основные характеристики, назначение

Марки бетона их назначение: основные характеристики марок бетона

Бетон – надежный строительный материал, серого цвета, отличающийся высокой прочностью и легкой эксплуатацией. Чтобы получить раствор бетона, замешивают цемент, песок, гравий или щебень и добавляют воду. В зависимости от количества и качества компонентов определяется марка готового бетона, а добавленные в него дополнительные химические средства, увеличивают те или иные технические характеристики. Основные показатели бетона – его прочность (М- марка или В- класс), морозостойкость, водонепроницаемость (W), подвижность (пластичность)

Бетон марки М100 В 7,5

Бетон марки М100 В 7,5 используется при подготовке к заливке основной массы, чтобы итоговая конструкция была прочнее, а поверхность ровной. Из него изготавливают поребрики, садовые дорожки, укрепляют арматуру основного строительства, заливают детские и спортивные площадки и пр.

Это оптимальное решение для бытового применения и мелких реставрационных работ, где не требуется высоких показателей прочности и долговечности. Данный бетон простой, доступный при любом бюджете и легкий для самостоятельного приготовления.

Основные характеристики:

прочность 98 кг/см2

водонепроницаемость: W2, W4

морозостойкость F50 F100

подвижность: П2, П4.

Как сделать бетон марки М100

Чтобы приготовить 1м3 М100 В 7,5 нужно взять 249 кг цемента М400, 0,57 м3 среднезернистого или мелкого песка, 0,8 м3 щебня средней фракции и 0,21 м3 воды (при условии что песок в составе смеси добавляется сухим).

Бетон M150 B12.5

Бетон M150 B12.5 применяется для выравнивания поверхности перед заливкой основной марки бетона. Он прочнее предыдущего, но сохраняет свою бюджетность, идеально подходит для черновых работ. Его используют как основу под фундамент и асфальт, применяют при заливке автостоянок и дороже с низкой проходимостью и в мелко-бытовом хозяйстве.

Основные характеристики: прочность 158-164 кг/см2

водонепроницаемость: W2-W4

морозостойкость F50-F150

подвижность: П1, П2, П3, П4

Как сделать бетон марки М150

Чтобы приготовить 1м3 М150 В 12,5 нужно взять 226-254 кг цемента М400, 746-775 кг чистого, сухого и просеянного песка, 1092-1189 кг гранитного или гравийного щебня и 169 л воды.

Бетон M200 B15

Бетон M200 B15 самый популярный, поскольку подходит как для пола в гараже, заливки фундамента дачи, так и для создания мелких и средних элементов в промышленном строительстве. ЖБИ, стяжки, лестницы, площадки, перекрытия и прочий спектр бетонных сооружений доступен с применением М200.

Основные характеристики: прочность 196 кг/см2

водонепроницаемость: W2, W4, W6

морозостойкость F100-F150

подвижность: П1, П2, П3, П4.

Как сделать бетон марки М200

Чтобы приготовить 1м3 М200 В 15 нужно взять 0,26 м3 цемента М400, 0,44 м3 хорошего просушенного песка, 0,9 м3 гранитного или гравийного щебня и 0,19 м3 воды.

Бетон M250 B20

Бетон M250 B20 используют при заливке малонагруженных жилых строений, объектов в условиях неблагоприятной окружающей среды, опорные конструкции, дороги с умеренным трафиком и другие средне-бытовые строительные элементы.

Основные характеристики:

прочность 261 кг/см2

водонепроницаемость:W2 — W6

морозостойкость F100 — F200

подвижность: П1, П2, П3, П4, П5

Как сделать бетон марки М250

Чтобы приготовить 1м3 М250 В 20 нужно взять 320 кг цемента М400, 860 кг песка, 1040 кг щебня и 166 л воды.

Бетон M300 B22,5

Бетон M300 B22,5 универсальный бетон для жилищного строительства, применяется не одно поколение, хорошо сочетает в себе цену и качество. Из него отливают многоэтажные дома, стены, перекрытия, плиты, сваи, балки и многое другое.

Основные характеристики:

прочность 280-317 кг/см2

водонепроницаемость: W5

морозостойкость F50 — F300

подвижность: П1, П2, П3, П4, П5.

Как сделать бетон марки М300

Чтобы приготовить 1м3 М300 В22,5 нужно взять 334 кг цемента М400, 670 кг песка, 1106 кг щебня и 190 л воды.

Бетон M350 B25

Бетон M350 B25 широко используется в основном строительстве, многоквартирные дома, высотные сооружения, чаши бассейнов, колонны, монументальный фундамент под помещение с высокой эксплуатацией и многое другое отливают из марки М350.

Основные характеристики:

прочность 327 кг/см2

водонепроницаемость: W4-W12

морозостойкость F50 — F300

подвижность: П1, П2, П3, П4, П5

Как сделать бетон марки М350

Чтобы приготовить 1м3 М350 В25, нужно взять 385 кг цемента М400, 710 кг песка, 1150 кг щебня и 205 л воды.

Бетон M400 B30

Бетон M400 B30 используется для возведения промышленных объектов, где на конструкцию регулярно оказывается механическое воздействие, большая весовая и температурная нагрузка. Основательные, крепкие и крупногабаритные помещения разных назначений создается именно с этой маркой бетона.

Основные характеристики:

прочность 401 кг/см2

водонепроницаемость: W6-W12

морозостойкость F50 — F300

подвижность: П1, П2, П3, П4, П5

Как сделать бетон марки М400

Чтобы приготовить М400 В30, нужно взять 399 кг цемента М400, 869 кг песка, 1071 кг щебня и 171л воды.

Бетон M450 B35

Бетон M450 B35 используется для строительства сооружений, где требуется повышенная стойкость к влаге и морозам. Его активно используют в местности, где суровые климатические условия, изготавливают объекты, требующие высокие технические характеристики и локации с повышенной эксплуатацией. Аквапарки, плотины, взлетные полосы, многоэтажные дома и заводы, конструкции, находящиеся при больших минусовых температурах, военные сооружения и пр.

Основные характеристики:

прочность 459 кг/см2

водонепроницаемость:W8, W10, W12, W14

морозостойкость F200, F 250, F300, F350, F400

подвижность: П3, П4, П5

Как сделать бетон марки М450

Чтобы приготовить М450 В35, нужно взять 396 кг цемента М400, 869 кг песка, 1074 кг щебня и 171л воды.

Бетон M500 B40

Бетон M500 B40 из-за мощных технических характеристик, а соответственно цены, в основном используют в строительстве специальных объектов стратегического назначения. Чаще всего это государственные и военные локации с повышенной ответственностью и требованиями к долговечности и сверх прочности. Их него строят аэродромы, банковские хранилища, АЭС, дамбы, доки и другие монументальные сооружения.

Основные характеристики:

прочность 525 кг/см2

водонепроницаемость: W8, W10, W12, W14

морозостойкость F200, F 250, F300, F350, F400

подвижность: П3, П4, П5

Как сделать бетон марки М500

Чтобы приготовить М500 В40, нужно взять 423 кг цемента М400, 589 кг песка, 1159 кг щебня и 200 л воды.

Марки бетона: таблицы, характеристики, предназначение

Несмотря на то что на строительном рынке практически ежегодно появляются новые материалы, у одного из них до сих пор нет ни одного конкурента. Это всем известный бетон, без которого не обходится любая стройка. Для каждого этапа строительных работ предназначается свой вид смеси, все они имеют разный состав, пропорции сырья и, соответственно, характеристики. Основными показателями, свидетельствующими о качестве раствора, считаются классы и марки бетона: таблица соответствий — то, с чем необходимо познакомиться всем, кто собирается заняться строительством какого-либо объекта. Прочность на сжатие — основополагающее свойство, именно его отражает как класс, так марка.

Бетон и его применение

Это искусственный материал, состоящий из вяжущего вещества, заполнителя, разнообразных добавок, улучшающих характеристики камня, и воды. Сфера применения универсальной смеси невероятно широка: ее используют при строительстве зданий — для сооружения разных видов фундаментов, для возведения стен, перекрытий, колонн.

Незаменим главный стройматериал для сооружения ограждений, дорог и тротуаров, мостов, для изготовления таких же искусственных камней для строительных и отделочных работ. Чтобы получить материал, соответствующий действующим нормативам, все компоненты для состава тщательно подбирают, высчитывают и соблюдают пропорции, не отступают от технологии изготовления.

В строительстве всегда используют качественный бетон высоких марок, а также специальные смеси, имеющие целый список необходимых показателей. К ним относится долговечность, малоподвижность, морозостойкость, жаростойкость, минимальная усадка, способность противостоять растрескиванию, атакам влаги.

Основное применение бетона — использование для монолитных либо сборных бетонных (железобетонных) конструкций. Каждый вид строительных работ подразумевает свой вид смеси — соответствующего класса, марки. Нужные характеристики раствора определяют еще на стадии проектирования объекта.

Классы и марки бетона

Прочность материала на сжатие определяют с помощью пресса, в котором «давят» небольшие бетонные кубики. Чтобы найти искомое число, усилия пресса делят на площадь каменной грани, на которую оказывают давление. Главная характеристика выражается сразу двумя величинами — классом и маркой бетона. Поэтому необходимо понять, в чем их разница.

Класс (В3,5-В40) — гарантированная прочность бетонного кубика на сжатие — выдерживаемое им давление. В этом показателе, выражающемся в МПа (мегапаскали), учитывается неоднородность прочности материала, поэтому допускается доля вероятности разрушения — 5%. Например, класс В40 в состоянии выдержать проверку давлением в 40 МПа.

Марка (М50-М1000) — усредненная кубиковая прочность на сжатие, единица измерения — кгс/см². Этот термин устарел. Он не применяется при проектировании железобетонных конструкций с 1986 года, однако до сих пор активно используется как в частном, так и монолитном строительстве. Например, марка М500 свидетельствует о том, что камень имеет среднюю прочность 500 кг/см2.

Все испытания проводят на контрольных образцах, достигших возраста 28 суток. Класс используют, если необходимо произвести расчеты прочности. Марка смеси необходима для определения характеристик и свойств благодаря соотношению ингредиентов. Первый, «классный» показатель можно приблизительно перевести в «марочный»: для этого используют коэффициент 13,5.

Необходимо знать, что марки бетона допускают некритические отклонения гарантированной прочности в ту либо иную сторону. Например, устойчивость к давлению в МПа у марки М350 бывает разная — В25 и В27,7. Несмотря на небольшую разницу, все же лучше ориентироваться именно по классу, а не по марке. Он указывает гарантированные цифры, она — только среднее значение.

Есть мнение, что при приготовлении бетонной смеси самостоятельно лучше придерживаться следующего правила: необходимо взять цемент такой марки, который вдвое выше марки требуемого бетона.

Что влияет на прочность?

Эта характеристика зависит от компонентов, от точного следования технологии приготовления смеси.

  1. Цемент. В этом случае количество важно только до определенного момента. Чем больше в состав вводится цемента, тем хуже становятся показатели прочности. Ухудшаются и другие свойства раствора: его усадка, ползучесть. Поэтому есть максимальный вес, допустимый для 1 кубометра бетона, он составляет 600 кг. Чем выше марка цемента, тем он прочнее, качественнее, а значит, дороже.
  2. Вода. Процесс затвердевания бетона возможен, если жидкости в растворе содержится 15-25%. Если говорить об удобоукладываемости смеси, то цифры другие — 40-70%. При излишках воды в растворе образуются поры. Результат закономерен: это снижение прочности на сжатие. Бетон, в котором немного воды, прочность набирает гораздо быстрее.
  3. Заполнители. Мелкофракционные материалы, глина, пыль или органические компоненты в составе негативно сказываются на надежности бетона. Лучшая сцепляемость крупных заполнителей с цементом, наоборот, значительно повышает его надежность.
  4. Смешивание ингредиентов. Лучшие показатели получаются у бетона, полученного с помощью специального оборудования. Процесс уплотнения материала не менее важен. Увеличение плотности 1 м3 даже на 1% автоматически повышает его прочность до 5%.
  5. Влажность, температура. Оптимальное значение первого показателя во время затвердевания — 90-100%. Поэтому смесь обязательно закрывают пленкой. Температура, идеальная для увеличения прочности, — 15-20%.

При значениях ниже нуля процесс затвердевания практически останавливается. Чтобы понизить предел замерзания для воды, используют специальные морозостойкие присадки. Если обеспечены идеальные условия, то через неделю бетон набирает около 70% (по некоторым данным — до 90%) необходимой прочности. Однако чтобы полностью соответствовать своему классу, ему требуется не менее 28 дней.

Выбор марки бетона: зависимость от работ

Бетон классифицируют по использованию для смеси различных вяжущих компонентов. Растворы бывают асфальтными, гипсовыми, глиняными, известковыми, полимерными, силикатными или цементными.

Разновидности бетона

Добавление различных наполнителей позволяет получить смеси разных видов.

  1. Особо тяжелые. Они содержат барит (сульфат бария), железную руду. Такие смеси используют для возведения атомных электростанций, в военном строительстве.
  2. Тяжелые. В этом случае заполнители более известны: это гравий либо щебень. Эти растворы незаменимы для бетонных/железобетонных конструкций.
  3. Легкие. В них присутствуют пористые заполнители — перлит, керамзит, пемза (пумицит). Используют их для создания монолитов, блоков, панелей, плит перекрытий.
  4. Особо легкие — ячеистые бетоны. К ним относят газо- и пенобетон. Материалы очень популярны в малоэтажном строительстве.

Все виды бетона делят на водонепроницаемые, огне- и морозостойкие, жесткие либо пластичные. На последние характеристики влияет степень густоты раствора.

Классы и марки бетона

Чтобы выбрать идеальную смесь, нужно знать, какие классы/марки необходимы для конкретной работы. Самый прочный бетон, используемый в строительстве, — М500, однако далеко не во всех случаях его применение целесообразно. Чтобы знать, чем руководствоваться при выборе, лучше изучить следующую таблицу:

 Класс/марка бетона Основные области применения
 В7,5 или М100Сооружение бетонных фундаментов в сухих грунтах, бордюры, теплоизоляция
 В12,5 или М150Стяжка пола, строительство дорожек, фундаментов для небольших одноэтажных зданий
 В15 или М200Стяжка пола, основания для одноэтажных домов, обустройство выгребной ямы
 В20 или М250Фундамент частного дома, небольшие перекрытия, лестницы, ограждения, хозяйственные постройки
 М300Опорные конструкции частных домов, плиты перекрытия, основания, лестничные пролеты
 М350Строительство многоэтажных зданий: фундамент, перекрытия, колонны
 М400-М500Сооружение промышленных зданий, тоннелей, мостов, гидротехнических, военных объектов

Бетоны марок М100, М150 относятся к легким (тощим) смесям, серьезные нагрузки для них запрещены. М200 и М250 во многом похожи: они имеют достаточно высокую прочность на сжатие, по последний вид более надежен, поэтому его применяют даже для сооружения плит перекрытий, но только тех, на которые не будет возлагаться большая нагрузка.

М300 «специализируется» на любых видах оснований для зданий, используется для строительства стен, площадок и заборов. М350 уже имеет достаточную прочность для применения его для обустройства плитных фундаментов многоэтажных домов, для изготовления многопустотных плит перекрытия, несущих колонн, чаш бассейнов, дорожных плит аэродромов.

М400 менее популярен из-за высокой цены. Сфера его «деятельности» — строительство банковских хранилищ, развлекательных, торговых центров, крытых бассейнов, аквапарков. М450 помимо цены имеет еще один недостаток — он довольно быстро схватывается, поэтому его применение ограничено, но используют эту марку для тех же целей, что и М400. Бетоны М500 и М550 очень надежны, но для строительства зданий их не применяют. Их «ниша» — ЖБИ и конструкции спецназначения, гидротехнические сооружения.

Если в планах небольшая хозяйственная постройка, то можно обойтись невысокой маркой бетона — М200. Когда «замышляют» строительство жилого здания, имеющего несколько этажей, приобретают более надежную смесь — М250 либо М300.

Второстепенные качества

Водонепроницаемость, морозостойкость — еще пара необходимых характеристик, на них нужно обращать внимание. Первый показатель обязательно учитывают при строительстве подземных либо гидротехнических сооружений. Второй определяет долговечность строения, возведенного в умеренных или холодных климатических зонах. Эти важные параметры зависят от класса, а также от марки бетона. Чем он прочнее, тем выше способность камня противостоять влаге и морозам.

Водонепроницаемость обозначается буквой W (от W2 до W20), она показывает максимальное давление воды, которое в состоянии удержать поверхность конструкции. Морозостойкость — F (50-300). Последние цифры — количество циклов заморозки-размораживания, после которых материал не теряет своих свойств. Обе характеристики можно улучшить, если использовать специальные добавки.

Подвижность бетона (П1-П5), которую проверяют усадкой конуса, характеризует способность раствора растекаться только благодаря собственному весу. Это качество зависит от марки цемента, пропорций смеси, фракции, а также от формы, чистоты наполнителей, качества всех компонентов и добавок.

Как проводят испытания?

Методы измерения прочности бетона, требования к тестируемым образцам устанавливает ГОСТ. Для вычисления значения используют минимальное давление, которое приводит к их разрушению. При любых проверках давление на бетон возрастает с неизменной скоростью. Методов есть несколько, каждый из них требует определенной формы образцов.

Цилиндр с диаметром 100-300 мм и куб с различной длиной ребер (от 100 до 300 мм) используют для определения прочности — на растяжение при раскалывании и на сжатие. Для проверки прочности на осевое растяжение берут цилиндры, высота которых вдвое больше диаметра, или призмы, имеющие квадратное сечение – от 100х100х400 до 300х300х1200 мм. Последние образцы также используют для проверки прочности на растяжение при раскалывании и изгибе.

Для определения свойств могут быть взяты и другие виды:

  • кубы с длиной ребра 70 мм;
  • призмы 70х70х280 мм;
  • цилиндры с диаметром 70 мм.

Габариты напрямую зависят от размеров заполнителя, используемого в разных видах бетонных смесей. Пробы берут из рабочего состава, затем заливают в смазанные калиброванные формы. Уплотняют массу тремя способами — штыкованием, с помощью виброплощадки либо глубинным вибратором.

Условия, в которых происходит отвердевание испытуемых образцов, зависит только от способа производства. Если искусственные камни проходят процедуру набора прочности в естественных условиях, то их хранят в накрытых материалом формах при температуре 20-25°.

Распалубку производят по-разному для каждой проверки. Для определения прочности на сжатие изделия извлекают спустя 24-72 часа. Для исследования прочности на растяжение ждут дольше — 72-96 часов. Извлеченные образцы оставляют твердеть при влажности от 95 до 100%, при температуре 20-22°.

Образцы, которые должны доходить до кондиции в других условиях, помещают в камеры для пропарки, автоклавы и т. д. После обработки их извлекают из опалубки, затем либо оставляют храниться в нормальных условиях, либо отправляют на испытания, так как иногда проводят промежуточные тесты прессованием — на третий, седьмой день и через 2 недели. Дополнительные проверки дают возможность получить предварительное заключение, но окончательный тест на 28-й день всегда завершает ряд исследований.

Альтернативная проверка на прочность

Если пресса нет на строительной площадке, то изготовленные образцы передают в лабораторию. В этом случае можно получить абсолютно все данные о характеристиках материала. Когда такую цель не ставят, используют альтернативный вариант: это специальный прибор — молоток Шмидта, второе его название — склерометр.

Способ исследования основан на определении прочности материала с помощью метода упругого отскока. Металлический боек ручного инструмента ударяет по образцу с заданной силой, затем отскакивает вверх. Расстояние это фиксирует склерометр. Как правило, проводят несколько проверок, результат — их среднеарифметический показатель.

Этот метод не может поспорить в полном изучении характеристик с лабораторными работами. Точность здесь зависит от качества поверхности, плотности массы, от толщины образца. Однако прибор позволяет определить данные на месте производства. Если аппарат исправен, то погрешность измерений не выходит за пределы 5%.

В частном строительстве важен не только класс или марка бетона. В этом случае главное — строгое соблюдение технологии приготовления смеси, корректно сооруженная опалубка, правильная укладка в нее раствора. Однако экономия на строительных материалах далеко не лучшая идея: всегда рекомендуют выбирать ту марку, которая гарантирует незыблемость конструкции.

Окончательно разобраться в разнице между классом и маркой бетона поможет это популярное видео:

Гидротехнический бетон: характеристики и состав

Для возведения конструкций погруженных или периодически бывающих в воде используют гидротехнический бетон. Его применяют в промышленном строительстве для сооружений с высокими требованиями по водостойкости.

Одно из основных требований к этому материалу – максимальная гидроизоляция в широком диапазоне температур при высоких динамических и статических нагрузках.

Гидротехническое сооружение

Что такое гидротехнический бетон?

Под гидробетоном понимают строительный раствор, который классифицируют как один из видов тяжелых бетонов. Он обеспечивает прочность и устойчивость сооружений и конструкций, эксплуатирующихся в пресной или морской воде. В зависимости от способов применения различают следующие виды гидротехнического бетона:

  • К подводному типу относится материал, постоянно подвергающийся воздействию воды и непосредственно контактирующий с ней весь срок эксплуатации.
  • Периодически омываемый водой, но постоянно подвергающийся ее воздействию в широком температурном диапазоне.
  • Надводный бетон, эксплуатирующийся под воздействием водяных испарений.

Применение и преимущества

В зависимости от того, где применяется этот материал, различают стандартные растворы для фундаментов, блоков, плит перекрытия, опор, заливки подвальных помещений. Водостойкий бетон для гидротехнических сооружений изготавливается для подводных и надводных конструкций, включая дамбы, плотины, шлюзы. Особо водонепроницаемый состав со специальными свойствами используют для автобанов, взлетно-посадочных полос, противорадиационных укрытий. Этот бетон применяется и в условиях Крайнего Севера.

Физико-химические свойства раствора, применяемого для гидротехнических сооружений, обусловливают его основные достоинства:

  • Высокая водонепроницаемость в любых условиях.
  • Хорошая гидроизоляция делает его невосприимчивым к температурным перепадам.
  • Прочность выше, чем у стандартных марок строительных растворов.

Рассматривая основные плюсы и минусы гидробетона, отмечают его сравнительно высокую цену и необходимость специальных навыков и оборудования при укладке этого материала.

Применение гидробетона

Классификация, технические характеристики

Специалисты классифицируют гидротехнический бетон по его техническим характеристикам, прописанным в ГОСТ 26633-2012. Главными из которых считают прочность на сжатие, изгиб, а также осевое растяжение, производятся испытания водонепроницаемости и морозостойкости.

Самый распространенный метод определения прочности затвердевшего состава – разрушение куба с ребром 15 см. Для гидробетонов этот показатель может колебаться по классам прочности от В10 до В40, в зависимости от технических требований. Осевое растяжение маркируется индексами Bt 0,4 —  Bt 4 и берутся с шагом 0,2, они показывают образование трещины при растяжении конструкции. Аналогичные показатели на изгиб от Btb 0,4 —  Btb 8, где применен тот же шаг, а нагрузка идет на изгиб элемента до появления трещины.

Марка водонепроницаемости измеряется в возрасте 180 суток после заливки раствора. При эксплуатации гидротехнический бетон не может пропускать воду. Поэтому марка его водонепроницаемости находится в пределах от W2 – это означает, что образец при испытаниях выдерживает давление 0,2 МПа, до W8 с шагом 2. При изготовлении водостойкого бетона специального назначения применяются пластификаторы, увеличивается доля цемента, и показатель доводится до W12.

По морозоустойчивости гидротехнический бетон делится по маркам от F50 до F300 с шагом 50. Цифра после индекса означает количество циклов заморозки-оттаивания, которые выдерживает состав до потери четверти своей прочности. Добавление некоторых компонентов позволяет получить гидротехнический бетон с показателем F400. Испытание проводится в морозильной камере с меняющейся температурой на протяжении 28 суток, присваивается марка морозоустойчивости.

Испытания образцов

В соответствии с ГОСТом гидротехнический бетон должен иметь определенную подвижность, чтобы можно было правильно провести его укладку. Состав должен затвердевать равномерно, без расслаивания и растрескивания, набирать прочность в необходимый срок.

Компоненты

Выбор и подбор пропорций состава гидротехнического бетона должен соответствовать техническим характеристикам, отвечающим условиям его эксплуатации. Исходя из этого, подбирается водоцементное соотношение, время выдержки раствора, марки и фракция наполнителей, необходимость и способ виброуплотнения, возможность применение растворов естественного твердения.

Основной ингредиент любого бетона – цемент. К нему предъявляются требования, в зависимости от условий будущего использования, применяют различные виды этого материала:

  • Портландцемент высокого качества с добавкой пластификаторов применяется для сооружений, периодически контактирующих с водой, при низких температурах.
  • Сульфатостойкий состав цемента закладывается при возведении конструкций, периодически контактирующих с жесткой водой.
  • Гидрофобные марки применяются для элементов, постоянно находящихся под поверхностью воды, под большим давлением.
  • Пуццолановый цемент обладает свойствами, позволяющими ему эффективно противостоять разрушению водой, в том числе жесткой с высоким содержанием минералов.

Для повышения водостойкости применяется очищенный кварцевый песок фракции до 2 мм. Наличие любых примесей резко снижает качество материала, применение других видов песка уменьшает показатель плотности и устойчивости к воде.

Щебень применяется для повышения прочности и морозоустойчивости, поскольку легко переносит температурные перепады. Используется гранитный щебень с высокой лещадностью. Он равномерно распределяет нагрузку по всему монолиту, не позволяет ему разрушаться на морозе, экономит более дорогие компоненты.

Гранитный щебень и кварцевый песок

Чтобы снизить водоцементное соотношение, добавляют пластификаторы. В результате плотность повышается, расходуется меньше воды. Для этого применяют сульфаты железа или алюминия, нитрат кальция. Увеличения плотности добиваются механическими вибраторами. В качестве наполнителя применяется зола унос, повышаются показатели теплопроводности, что увеличивает срок службы конструкций.

Испытания и маркировка гидротехнического бетона производится в лабораториях, после чего утверждается состав, необходимый для проектируемых конструкций. Далее ему присваивается марка и выдается разрешение на укладку на конкретном объекте.

Гидротехнический бетон – материал высокого качества и соответствующей стоимости. Поэтому его применение должно быть оправдано. Благодаря высокой плотности, водоустойчивости, морозостойкости, прочности этот материал служит десятки лет в самых сложных условиях. Специальные марки разрабатываются для применения в морской воде, под постоянными ударами волн, в широком диапазоне температур. Состав гидробетона сложен, для его изготовления лучше привлекать профессионалов, отвечающих за характеристики произведенного материала. Его можно сделать и самостоятельно. Применяют такой бетон в частном строительстве для заливки погребов, подвалов, фундаментов.

описание, применение, технические характеристики и состав

При выполнении строительных работ, бывает нецелесообразно использовать бетоны повышенной прочности. В этом случае применяется тощие растворы марки М100. Это отличный материал для подготовки основы под фундамент или дорожное полотно, выполнения других работ. Основная его задача – защита стальной арматуры и создание изолирующей подушки для бетонов высоких марок.

M100

Описание и применение

Бетон М100 имеет низкую цену при сравнительно малом показателе прочности, поэтому может применяться только там, где нет больших механических нагрузок. Он соответствует бетонам класса прочности В7,5 и используется при производстве конструкций из железобетона, которые не будут подвергаются высокому давлению и динамическим воздействиям. Этот материал обладает достаточной водонепроницаемостью, чтобы создать надежный барьер для цементного молочка бетонов высших марок, заливаемых на подушку из М100. Он имеет сравнительно низкую плотность, что снижает давление на поверхность грунта.

При подборе строительной смеси обращается внимание на три основных параметра: прочность, влагостойкость, морозоустойчивость. Именно они определяют сферу применения бетона В7,5 или М100, которая ограничивается из-за сниженных показателей, вследствие малого количества цемента. Этот раствор применяется для таких работ:

  • Устройство бетонных подушек под основания и фундаменты на уплотненном грунте или песке. Их предназначение – воспрепятствовать уходу вяжущего компонента в грунт. Кроме того, такие прослойки создают дополнительный гидроизоляционный барьер, защищая конструкции и арматуру от коррозии.
  • При дорожном строительстве из этого материала устраивается подложка под основу полотна, при устройстве пешеходных зон, площадок для автотранспорта, которые подвергаются высоким нагрузкам.
  • Для отливки бордюров, небольших ненагруженных конструкций, обустройства инфраструктурных элементов, детских и спортивных площадок.
  • Для заливки черновых полов в подсобных помещениях при частном строительстве, например, в сарае, мастерской или погребе, укладывающихся на грунт.

Применение бетона М100

Характеристики

Применение бетона М100 объясняют его технические характеристики, определяющие при помощи лабораторных испытаний. После исследований на партию раствора выдаются документы, подтверждающие его свойства. К основным характеристикам бетона класса В7,5 соответствующего марке М100 относят:

  • Прочность состава 98 кг/см² — один из самых низких показателей для этого материала.
  • Плотность – от 2370 до 2400 кг/м³ зависит от наполнителей.
  • Подвижность – от П2 до П4 – может заполнять пустоты под собственным весом.
  • Жесткость состава в пределах Ж2-Ж4 – сохранение формы при укладке.
  • Водонепроницаемость – в пределах W2-W4, поэтому не может использоваться при повышенной влажности, для возведения конструкций в грунтах.
  • Морозостойкость в пределах F50-F100 – такой диапазон зависит от применения присадок.
  • Показатель объемной массы 1840 кг.

Такие параметры обуславливают широкую сферу применения М100 – от подушек под здания до бордюров и дорожных покрытий. Этот вид бетона может относиться к легким материалам по удельному весу за счет применения специальных наполнителей, таких как керамзит. Отдельные характеристики, такие как подвижность или морозостойкость могут корректироваться пластификаторами и другими присадками.

Пропорции и состав

Для приготовления бетона марки М100 потребуются стандартные компоненты – цемент, песок, щебень и вода. Иногда применяются присадки типа пластификаторов для улучшения качества или другие наполнители, снижающие плотность этого материала.

Требования к заполнителям остаются стандартными. Песок должен быть промытым карьерным или речным, допускается гравийно-песчаная смесь. Рекомендованная фракция щебня – средняя, применяется известняковый, гравийный или гранитный материал. Этот наполнитель влияет на показатель прочности, поскольку известняковый щебень имеет меньшее значение этой величины, чем гранитный. Вода для бетона марки 100 – очищенная, без растворенных в ней кислот и солей.

Соотношение ингредиентов зависит от того, какой портландцемент применяется для раствора. Для марки цемента М400 предлагается два варианта в массовых и объемных долях. В массовых долях на одну часть цемента, взятую в килограммах, центнерах или тоннах берется:

  • песок – 4,6 частей;
  • щебень – 7.

Для М500 соотношения наполнителей меняется, на одну часть потребуется:

  • песок – 5,8 частей;
  • щебень – 8,1.

Замешивание бетонной смеси

В объемных долях в кубических метрах или в литрах, наполнители берутся для М400:

  • песок – 4,1 части;
  • щебень – 6,1.

Применяя цемент М500 для производства бетона марки М100, на одну часть вяжущего состав будет такой:

  • песок – 5,3 части;
  • щебень – 7,1.

Количество воды регулируется для достижения оптимальной жесткости и подвижности раствора.

Чтобы получить один кубический метр бетонной смеси М100 с усредненными показателями из цемента М400 потребуется:

  • цемент – 250 кг;
  • песок – 0,58 м³;
  • щебень – 0,8 м³;
  • очищенная вода – 210 л.

Учитывается, что при строительстве цемент берется в килограммах, а остальные ингредиенты в объемных долях.

Для изготовления состава используются бетономешалки, поскольку качество напрямую зависит от тщательности перемешивания компонентов. В частном строительстве допускается ручной способ замешивания.

Заключение

Бетон М100 популярный материал, изготавливаемый по ГОСТ 7473-2010, регламентирующему технические характеристики бетонных смесей. Применяя этот материал можно значительно снизить стоимость строительства. Его параметры не изменяются длительное время, даже под воздействием негативных факторов.

Этот бетон относится к экологически безопасным материалам. Он легко изготавливается на строительной площадке, не требует квалификации от рабочих. Поэтому он востребован в промышленном и частном строительстве. Основа из бетона этой марки позволяет повысить прочностные характеристики фундаментов, продлевая срок службы зданий и сооружений.

технические характеристики, состав и пропорции

Бетон М150, применяется в частном, многоэтажном и промышленном строительстве. Он позволяет создавать недорогие конструкции – прочные, устойчивые к негативным климатическим проявлениям. Согласно обновленной маркировке, этот строительный материал соответствует классам прочности бетонов В10-В12,5. Он широко применяется для заливки фундаментов, возведения стен, межкомнатных перегородок или других конструкций с ограниченной несущей способностью.

Для чего используется бетон М150?

Низкая цена и простота изготовления делает бетонный раствор М150 исключительно популярным материалом. Его применяют для решения широкого спектра задач в строительстве:

  • создание укрепленной фундаментной подушки на обустроенной гидроизоляции;
  • заливки оснований под легкие одноэтажные здания, временные сооружения;
  • стяжка пола в бытовых помещениях, объектах промышленного, коммерческого или общественного назначения с невысокой нагрузкой на пол;
  • обустройство приусадебных, садовых или парковых дорожек, и придомовых двориков, пешеходных зон;
  • укладка дорожного основания под асфальт;
  • производство плит и блоков для несущих конструкций под небольшими нагрузками;
  • возведение оград, установка столбов;
    строительство перестенков.

применение бетона м150

При возведении конструкций из бетона марки М150 необходимо позаботиться об установке систем водоотвода и гидроизоляции. При устройстве стяжки верхний слой железнится при помощи цемента или специальных присадок.

Этот материал недорогой по сравнению с другими растворами, что снижает себестоимость строительных работ. Он достаточно устойчив к перепадам температур и высокой влажности при условии правильной гидроизоляции. Это экологически безопасный материал, который может использоваться без ограничений при строительстве жилых помещений и других зданий и сооружений.

Технические характеристики

Эксплуатационные свойства строительных растворов полностью зависят от их технических характеристик. Эти показатели для бетона М150 регулируются ГОСТ 7473-2010. К ним относятся:

  • Показатель прочности находится в пределах 131-164 кгс/см², определяемый в лабораторных условиях. Максимум достигается после полного твердения и окончания реакции гидратации цемента. Прочность на сжатие имеет промежуточный показатель между классами бетона В10 и В12,5.
  • Средняя плотность этого материала составляет 2200 кг/м³. Для бетона М150, эта характеристика, указанная в ГОСТ, может несущественно меняться за счет применения разных фракций и типов наполнителей.
  • Подвижность состава изменяется в пределах от П1 до П4, этот показатель зависит от доли воды, применяемой при изготовлении смеси.
  • Водонепроницаемость соответствует классу W2. Поэтому его желательно использовать с дополнительной гидроизоляцией, поскольку материал активно поглощает влагу, которая может разрушать его структуру.
  • Морозостойкость F50 – показатель, соответствующий количеству циклов заморозки и размораживания без снижения прочности композита.
  • Смеси М150 относятся к классу быстросхватывающихся материалов, это учитывается при укладке.

Состав и пропорции компонентов смеси

В состав популярного бетона М150 входят стандартные компоненты – портландцемент, песок, щебень, вода. Благодаря простому составу и легкости изготовления он производится не только в промышленных условиях, но и самостоятельно, непосредственно в частном строительстве. Главное условие, которое требуется соблюдать при приготовлении бетона марки М150 – тщательное перемешивание, с соблюдением всех пропорций согласно утвержденным ГОСТ нормативам. При этом свойства раствора могут меняться в определенных рамках за счет разницы в свойствах наполнителей.

Для изготовления марки бетона М150 можно использовать портландцемент марок М400 и М500. Массовые пропорции компонентов определяются по следующей таблице:

Марка портландцементаМассовые пропорции

цемент : песок : щебень

М4001:3,5:5,7
М5001:4,5:6,6

Отсюда можно сделать очевидный вывод, что чем выше марка цемента, тем меньше его потребуется для бетонной смеси, но при этом нужно учитывать, что цемент более высокой марки обойдется дороже.

В частном строительстве замешивание раствора нередко производится вручную, и объем компонентов измеряется ведрами. Учитывая, что объем стандартного ведра составляет 10 л, то на такое количество портландцемента марки М400 потребуется 32 л песка и 50 л щебня, в результате, после тщательного перемешивания, получится 64 л раствора. Для 10 л портландцемента М500 потребуется 40 л песка и 58 л щебня, а на выходе получится 73 л смеси. Для лучшей укладки в раствор могут добавляться пластификаторы.

При промышленном производстве бетона, состав рассчитывается из расчета на 1 м³ готового раствора, с учетом класса прочности и подвижности смеси, водонепроницаемости и морозостойкости, которые обозначаются соответствующими индексами. Соотношения компонентов на куб бетона можно увидеть в соответствующей таблице:

Параметры смесиПропорции компонентов на 1 м3 бетона, кг
ЦементПесокЩебень/гравийВодаДобавка
В10 П3-П4210 – 230780 – 8501170 – 1190150 – 180пластификатор
В10 П3-П4 W2 F50230 – 240750 – 8501170 – 1190150 – 170пластификатор
В12,5 П3-П4 W2-4 F50240 – 260700 – 8001150 – 1190150 – 170пластификатор

Портландцемент может маркироваться I 32,5Н или I 42,5Н, в этом случае пропорции для изготовления бетонного раствора М150 и количество компонентов для изготовления 1 м³ материала можно найти в таблице:

Марка цементаПропорции, кг

Ц:П:Щ:В

Цемент, кгПесок, кгЩебень, кгВода, л
I 32,5Н1:3,4:5,4:0,92157351140190
I 42,5Н1:4:6:11907551140190

При приготовлении раствора рекомендуется заранее смачивать смеситель, чтобы избежать излишнего распыления цемента. После того загружаются ингредиенты раствора и тщательно перемешиваются на протяжении не менее 5 минут, чем меньшая подвижность смеси тем дольше нужно перемешивать раствор. При необходимости добавляется растворенный пластификатор.

Для получения качественного раствора необходимо проследить за тем, чтобы наполнители соответствовали определенным требованиям. Песок может быть только речным или промытым без включения посторонних компонентов, фракция 1,5-2 мм. В качестве укрупненного наполнителя рекомендуется применять гравий или известняковый щебень фракцией 5-20 мм. Вода применяемая в изготовлении раствора не должна содержать минеральных или органических примесей.

Бетон марки М150 один самых распространенных в строительстве материалов. Он не имеет повышенных прочностных характеристик, обладает высокой водопроницаемостью и средней морозостойкостью, что относят к его недостаткам. В то же время, это один из самых дешевых материалов, поэтому он может применяться в максимальных объемах. По окончании гидратации бетонная конструкция приобретает заявленные технические характеристики, которые сохраняются на протяжении многих лет. В тех случаях, когда требуются значительные объемы, для заливки подушки под фундамент или других работ, выгоднее заказывать смесь на специализированных заводах. Они приобретают материалы большими партиями по оптовой цене, что позитивно сказывается на конечной стоимости продукта. При этом нужно требовать сертификат качества на предоставляемый материал, его соответствие ГОСТу.

Бетон М100: состав, характеристики, главные преимущества

Дата: 20 ноября 2017

Просмотров: 3338

Коментариев: 1

Невозможно представить процесс возведения зданий без использования бетона. Бетонные растворы делятся на определенные марки и соответствующие им классы в зависимости от специфики выполняемых работ. Не всегда имеется экономическая целесообразность использовать бетонные растворы с повышенной прочностью. В определенных ситуациях, связанных с подготовкой основы для фундамента, а также в дорожном строительстве применяется бетон М100. Он надежно защищает стальную арматуру от воздействия коррозии и формирует подушку, сохраняющую в бетонном растворе цементное молочко.

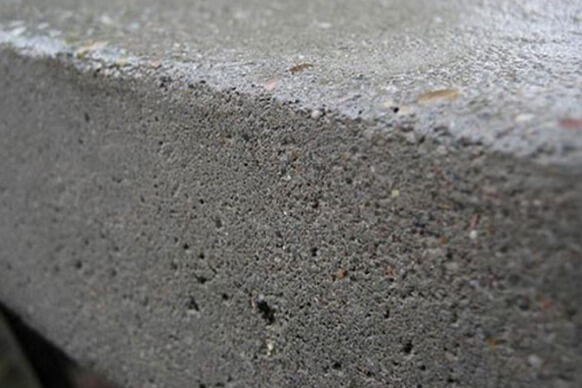

Бетон м100 – характеристики

Бетонный раствор с маркировкой М100 соответствует классу В7,5 и изготавливается согласно требованиям государственного стандарта. Для его изготовления используется вяжущее вещество и различные виды наполнителей, смешанные с водой. Это наиболее простой вариант бетона, отличающийся минимальной стоимостью.

Строительный материал обладает следующими эксплуатационными характеристиками:

  • плотностью. Она варьируется в интервале от 2,37 т/м3 до 2,4 т/м3 в зависимости от крупности применяемого заполнителя;
  • невысокой прочностью. Он способен воспринимать нагрузку, составляющую 0,098 тонны на квадратный сантиметр площади;
  • морозостойкостью. Показатель F50–F100 свидетельствует об отсутствии растрескивания массива при 50–100 циклах замораживания;
  • подвижностью. Бетонный раствор достаточно эластичен и хорошо уплотняется, что подтверждает маркировка П2–П4;
  • водонепроницаемостью на уровне W2–W4. Он создает надежный барьер, не допускающий потерь цементного молочка;
  • жесткостью, соответствующей показателем Ж2–Ж4. Стройматериал способен сохранять свою форму при заливке, что облегчает выполнение работ.

Марка бетона М100 пользуется популярностью в ремонтных работах не только из-за большого спектра применения, но также из-за отличных характеристик

В зависимости от крупности и вида материала, применяемого в качестве заполнителя, изменяется морозоустойчивость, водонепроницаемость. Применяется наполнитель на основе гранита, гравия, керамзита или известняка, что влияет на изменение характеристик.

Удельный вес для составов, подготовленных на основе различных наполнителей, также отличается:

  • показатель для легких строительных смесей на основе керамзитовых гранул и ракушечника составляет 0, 5–1, 8 тонны;
  • куб тяжелого раствора, включающего крупнофракционный гравий или щебеночный заполнитель, весит 1,8–2,3 тонны;
  • удельный вес особо тяжелого состава, содержащего металлические включения, составляет порядка 3 тонн.

Показатель, характеризующий удельный вес или плотность бетонного раствора, используется при выполнении специальных расчетов. Для строительной сферы применяется другой показатель – объемный вес смеси, значение которого для марки М100 составляет порядка 1,84 тонны.

Бетон М 100 – состав

При выборе компонентов, входящих в состав бетона, следует руководствоваться проверенной на практике рецептурой и положениями действующего стандарта.

Подойдет для мелких строительных работ без использования специальных инструментов и приспособлений

Согласно требованиям нормативных документов, раствор готовится на основе распространенных компонентов:

  • портландцемента. Применяются различные марки цемента, которые связывают все ингредиенты раствора;
  • песка. Допускается применение чистого речного или карьерного материала, а также гравийно-песчаной смеси;
  • щебня. Может использоваться заполнитель на основе известняка, а также средняя фракция гранита или гравия;
  • воды. Смесь ингредиентов постепенно затворяется водой на этапе смешивания до обеспечения требуемой консистенции.

При необходимости в бетонный раствор могут водиться специальные добавки, влияющие на его эксплуатационные свойства. Выбор конкретной марки применяемого цемента, крупность наполнителя и вид песка определяются в зависимости от поставленных задач и наличия исходных ингредиентов.

В каких пропорциях готовится бетон марки М 100

На рецептуру влияет марка используемого портландцемента.

Например, применяя цемент марки М400, необходимо соблюдать следующий состав бетонной смеси на один метр кубический бетона:

  • портландцемент – 5 мешков по 50 килограмм;
  • щебеночный наполнитель – 0,7–0,8 куб. м;
  • просеянный песок м 0,6 куб. м;
  • вода – 0,15–0,2 куб. м.

Класс водонепроницаемости и морозостойкости может меняться в зависимости от заполнителей

Объем добавляемой воды уточняется при замесе в зависимости от требуемой густоты раствора. При повышенной густоте раствора следует постепенно добавлять воду и тщательно перемешивать до получения необходимой степени текучести.

В ряде случаев вместо объемного дозирования удобно применять взвешивание компонентов.

Например, для приготовления куба смеси на базе цемента марки М500 потребуются следующие материалы в указанных количествах:

  • цемент – 200 кг;
  • песок – 800–850 кг;
  • щебень – 1200 кг;
  • вода – 170–190 л.

Емкость бетоносмесителя или специальное корыто заполняется необходимыми ингредиентами, которые тщательно смешиваются с постепенным добавлением воды.

Бетон марки 100 – главные преимущества

Бетон с маркировкой 100 обладает определенными достоинствами:

  • доступной ценой. Низкая стоимость стройматериала позволяет значительно снизить сметную стоимость строительных работ;
  • надежностью. Стройматериал сохраняет целостность под отрицательным воздействием природных факторов;
  • долговечностью. Технические характеристики и прочностные показатели сохраняются на протяжении длительного времени;

В основе такие простые компоненты как цемент, песок и щебень. В зависимости от класса цемента, пропорции в бетоне могут быть разными

  • безопасностью. Материал произведен из экологически чистого сырья и не оказывает отрицательного влияния на здоровье людей;
  • доступностью. Бетонный раствор с пониженными прочностными характеристиками легко заказать или самостоятельно подготовить.

Отдавая предпочтение бетону марки М100 для выполнения малоответственных строительных работ можно значительно сэкономить финансовые ресурсы. Ведь в этом случае отсутствует потребность приобретать достаточно дорогой бетон более высокой марки, обладающий повышенной прочностью.

Бетон 100 – область использования

Эксплуатационные свойства и невысокие технические характеристики бетонного состава марки м100 позволяют его применять для решения ограниченного круга задач.

Стройматериал применяется для следующих целей:

  • выполнения подготовительных мероприятий для заливки надежных оснований;
  • формирования подстилающей основы для дорожного покрытия и тротуаров;
  • обеспечения неподвижности дорожных бордюров;
  • создания стабильной площадки для укладки блоков из железобетона;
  • заливки непосредственно на грунт черновых оснований в нежилых помещениях;
  • бетонирования пола в подвальных помещениях и погребах.

Специфика применения материала предусматривает его заливку тонким слоем непосредственно на поверхность грунта или утрамбованную песчаную подушку. При необходимости раствор может укрепляться стальной арматурой, повышающей его прочность. Если для выполнения определенных работ заказывается у предприятия-изготовителя марка бетона М100, характеристики раствора указываются в сопроводительных документах. Обращайте внимание на сертификаты, подтверждающие качество этого строительного материала.

Выводы – насколько востребована марка бетона М100

Несмотря на низкую прочность, бетонный раствор М100 популярен в области промышленного и жилищного строительства, а также при выполнении строительных мероприятий на частных объектах. Он легко укладывается и не требует значительных усилий при выполнении бетонных работ. После твердения материал формирует надежную основу, которая на протяжении длительного времени сохраняет свои прочностные свойства. Бетонная смесь готовится из доступных ингредиентов и незаменима при выполнении подготовительных работ различного характера.

На сайте: Автор и редактор статей на сайте pobetony.ru
Образование и опыт работы: Высшее техническое образование. Опыт работы на различных производствах и стройках – 12 лет, из них 8 лет – за рубежом.
Другие умения и навыки: Имеет 4-ю группу допуска по электробезопасности. Выполнение расчетов с использованием больших массивов данных.
Текущая занятость: Последние 4 года выступает в роли независимого консультанта в ряде строительных компаний.

История бетона — InterNACHI®

Ник Громико, CMI® и Кентон Шепард

Период времени, в течение которого был впервые изобретен бетон, зависит от того, как интерпретировать термин «бетон». Древние материалы представляли собой неочищенный цемент, полученный путем дробления и обжига гипса или известняка. Известь также относится к измельченному обожженному известняку. Когда к этим цементам были добавлены песок и вода, они превратились в строительный раствор, который представлял собой гипсовидный материал, используемый для склеивания камней друг с другом. За тысячи лет эти материалы были усовершенствованы, объединены с другими материалами и, в конечном итоге, превратились в современный бетон.

Сегодняшний бетон изготавливается с использованием портландцемента, крупных и мелких заполнителей камня и песка, а также воды. Добавки — это химические вещества, добавляемые в бетонную смесь для контроля ее схватывания, и используются в основном при укладке бетона в экстремальных условиях окружающей среды, таких как высокие или низкие температуры, ветреные условия и т. Д.

Прекурсор бетона был изобретен примерно в 1300 г. до н.э., когда средний Восточные строители обнаружили, что, когда они покрывали внешние поверхности своих крепостей из толченой глины и стены домов тонким влажным слоем обожженного известняка, он вступал в химическую реакцию с газами в воздухе, образуя твердую защитную поверхность.Это не был бетон, но это было началом развития цемента.

Ранние цементирующие композитные материалы, как правило, включали измельченный в строительный раствор, обожженный известняк, песок и воду, которые использовались для строительства из камня, в отличие от заливки материала в форму, что по сути является тем, как используется современный бетон, с формой бетонные формы.

Цемент, как один из ключевых компонентов современного бетона, существует уже давно. Около 12 миллионов лет назад на территории современного Израиля естественные отложения образовались в результате реакций между известняком и горючими сланцами, образовавшимися в результате самовозгорания.Однако цемент — это не бетон. Бетон — это композитный строительный материал, и ингредиенты, из которых цемент является лишь одним из них, со временем менялись и меняются даже сейчас. Рабочие характеристики могут изменяться в зависимости от различных сил, которым бетон должен будет противостоять. Эти силы могут быть постепенными или интенсивными, они могут поступать сверху (гравитация), снизу (пучение почвы), по бокам (боковые нагрузки) или могут принимать форму эрозии, истирания или химического воздействия. Ингредиенты бетона и их пропорции называются дизайнерской смесью.

Раннее использование бетона

Первые бетонные постройки были построены набатейскими торговцами или бедуинами, которые оккупировали и контролировали ряд оазисов и создали небольшую империю в регионах южной Сирии и северной Иордании примерно в 6500 году до нашей эры. . Позже они обнаружили преимущества гидравлической извести, то есть цемента, который затвердевает под водой, и к 700 г. до н.э. они строили печи для производства раствора для строительства домов из щебня, бетонных полов и подземных водонепроницаемых цистерн.Цистерны держались в секрете и были одной из причин, по которым набатеи смогли процветать в пустыне.

При изготовлении бетона Набатеи понимали необходимость сохранять смесь как можно более сухой или с низкой оседанием, поскольку избыток воды создает пустоты и слабые места в бетоне. Их строительные методы включали утрамбовку свежеуложенного бетона специальными инструментами. В процессе утрамбовки образуется больше геля, который представляет собой связующий материал, образующийся в результате химических реакций, происходящих во время гидратации, которые связывают частицы и агрегатируются вместе.


Древнее здание Набатеи

Как и у римлян, 500 лет спустя, у Набатеев был доступный на местном уровне материал, который можно было использовать для придания водонепроницаемости цементу. На их территории были крупные поверхностные месторождения мелкодисперсного кварцевого песка. Подземные воды, просачивающиеся сквозь кремнезем, могут превратить их в пуццолановый материал, представляющий собой песчаный вулканический пепел. Чтобы сделать цемент, набатеи обнаружили отложения, зачерпнули этот материал и соединили его с известью, а затем нагрели в тех же печах, которые они использовали для изготовления своей керамики, поскольку целевые температуры лежали в том же диапазоне.

Примерно к 5600 году до нашей эры вдоль реки Дунай в районе бывшей Югославии дома были построены с использованием бетона для полов.

Египет

Примерно за 3000 лет до нашей эры древние египтяне использовали грязь, смешанную с соломой, для изготовления кирпичей. Грязь с соломой больше похожа на саман, чем на бетон. Тем не менее, они также использовали гипс и известковые растворы при строительстве пирамид, хотя большинство из нас думает, что раствор и бетон — это два разных материала. Для постройки Великой пирамиды в Гизе потребовалось около 500 000 тонн строительного раствора, который использовался в качестве подстилки для облицовочных камней, образующих видимую поверхность законченной пирамиды.Это позволило каменщикам вырезать и устанавливать облицовочные камни с открытыми швами не более 1/50 дюйма.


Облицовочный камень пирамиды


Китай

Примерно в то же время северные китайцы использовали форму цемента при строительстве лодок и при строительстве Великой китайской стены. Спектрометрические испытания подтвердили, что ключевым ингредиентом строительного раствора, используемого для строительства Великой Китайской стены и других древних китайских сооружений, был клейкий клейкий рис. Некоторые из этих построек выдержали испытание временем и противостояли даже современным попыткам сноса.


Рим

К 600 г. до н.э. греки открыли природный пуццолан, который при смешивании с известью приобрел гидравлические свойства, но греки были далеко не так успешны в строительстве из бетона, как римляне. К 200 г. до н.э. римляне очень успешно строили из бетона, но это не было похоже на бетон, который мы используем сегодня. Это был не пластиковый текучий материал, налитый в формы, а больше похожий на цементированный щебень. Римляне строили большинство своих построек, складывая камни разных размеров и вручную заполняя промежутки между камнями раствором.Над землей стены как внутри, так и снаружи были облицованы глиняным кирпичом, который также служил формой для бетона. Кирпич имел небольшую структурную ценность или не имел ее вообще, и их использовали в основном в косметических целях. До этого времени и в большинстве мест того времени (включая 95% Рима) обычно используемые растворы представляли собой простой известняковый цемент, который медленно затвердевает от реакции с переносимым по воздуху диоксидом углерода. Истинной химической гидратации не произошло. Эти минометы были слабыми.

Для более грандиозных и искусных построек римлян, а также для их наземной инфраструктуры, требующей большей прочности, они делали цемент из вулканического песка с естественной реакцией под названием harena fossicia .Для морских сооружений и сооружений, подверженных воздействию пресной воды, таких как мосты, доки, ливневые стоки и акведуки, они использовали вулканический песок под названием пуццуолана. Эти два материала, вероятно, представляют собой первое крупномасштабное использование действительно цементирующего вяжущего. Pozzuolana и harena fossicia химически реагируют с известью и водой, гидратируются и затвердевают в скалистую массу, которую можно использовать под водой. Римляне также использовали эти материалы для строительства больших сооружений, таких как римские бани, Пантеон и Колизей, и эти сооружения все еще стоят сегодня.В качестве добавок они использовали животный жир, молоко и кровь — материалы, которые отражают очень примитивные методы. С другой стороны, помимо использования природных пуццоланов, римляне научились производить два типа искусственных пуццоланов — кальцинированную каолинитовую глину и кальцинированные вулканические камни, которые, наряду с впечатляющими строительными достижениями римлян, являются свидетельством высокого уровня технической сложности для того времени.

Пантеон


Построенный римским императором Адрианом и завершенный в 125 году нашей эры, Пантеон имеет самый большой из когда-либо построенных неармированных бетонных куполов.Купол имеет 142 фута в диаметре и имеет 27-футовое отверстие, называемое окулусом, на вершине, которая находится на высоте 142 фута над полом. Он был построен на месте, вероятно, начавшись над внешними стенами и создав все более тонкие слои по мере продвижения к центру.


Пантеон имеет внешние фундаментные стены шириной 26 футов и глубиной 15 футов, сделанные из пуццоланового цемента (известь, химически активный вулканический песок и вода), утрамбованного поверх слоя плотного каменного заполнителя.То, что купол все еще существует, — это случайность. Оседание и движение в течение почти 2000 лет, наряду со случайными землетрясениями, создали трещины, которые обычно ослабляли бы структуру настолько, что к настоящему времени она должна была бы упасть. Наружные стены, поддерживающие купол, содержат семь равномерно расположенных ниш с камерами между ними, которые выходят наружу. Эти ниши и камеры, изначально спроектированные только для минимизации веса конструкции, тоньше основных частей стен и действуют как контрольные соединения, контролирующие расположение трещин.Напряжения, вызванные движением, снимаются за счет трещин в нишах и камерах. Это означает, что купол, по существу, поддерживается 16 толстыми, конструктивно прочными бетонными столбами, образованными частями внешних стен между нишами и камерами. Другим методом снижения веса было использование очень тяжелых заполнителей с низкой структурой и использование более легких и менее плотных заполнителей, таких как пемза, высоко в стенах и в куполе. Стенки также сужаются по толщине для уменьшения веса наверху.

Римские гильдии

Еще одним секретом успеха римлян было использование ими торговых гильдий. У каждой профессии была гильдия, члены которой отвечали за передачу своих знаний о материалах, методах и инструментах ученикам и римским легионам. В дополнение к боевым действиям, легионы обучались самодостаточности, поэтому они также обучались методам строительства и технике.

Технологические вехи

В средние века технология производства бетона поползла назад.После падения Римской империи в 476 году нашей эры методы изготовления пуццоланового цемента были утеряны, пока в 1414 году не были обнаружены рукописи, описывающие эти методы, и возродили интерес к строительству из бетона.

Только в 1793 году технология сделала большой скачок вперед, когда Джон Смитон открыл более современный метод производства гидравлической извести для цемента. Он использовал известняк, содержащий глину, которую обжигали до тех пор, пока она не превратилась в клинкер, который затем измельчал в порошок.Он использовал этот материал при исторической перестройке маяка Эддистоун в Корнуолле, Англия.

Версия Смитона (третья) маяка Эддистоун, завершенная в 1759 году.

Спустя 126 лет он разрушился из-за эрозии скалы, на которой он стоял.

Наконец, в 1824 году англичанин по имени Джозеф Аспдин изобрел портландцемент, сжигая мелко измельченный мел и глину в печи до тех пор, пока не будет удален углекислый газ.Он был назван «портлендским» цементом, потому что он напоминал высококачественные строительные камни, найденные в Портленде, Англия. Широко распространено мнение, что Аспдин был первым, кто нагрел глинозем и кремнезем до точки стеклования, что привело к плавлению. В процессе стеклования материалы становятся стеклоподобными. Аспдин усовершенствовал свой метод, тщательно распределив известняк и глину, измельчив их, а затем обожгнув смесь в клинкер, который затем измельчили в готовый цемент.

Состав современного портландцемента

До открытия портландцемента и в течение нескольких лет после этого использовались большие количества натурального цемента, который производился путем сжигания смеси извести и глины природного происхождения.Поскольку ингредиенты натурального цемента смешаны по своей природе, его свойства сильно различаются. Современный портландцемент производится по строгим стандартам. Некоторые из многих соединений, содержащихся в нем, важны для процесса гидратации и химических характеристик цемента. Его получают путем нагревания смеси известняка и глины в печи до температур от 1300 ° F до 1500 ° F. До 30% смеси становится расплавленным, но остальная часть остается в твердом состоянии, претерпевая химические реакции, которые могут быть медленными.В конечном итоге смесь образует клинкер, который затем измельчают в порошок. Небольшая часть гипса добавляется, чтобы замедлить скорость гидратации и сохранить бетон более пригодным для обработки. Между 1835 и 1850 годами были впервые проведены систематические испытания цемента на сжатие и растяжение, а также первые точные химические анализы. Только в 1860 году были впервые произведены портлендские цементы современного состава.

Обжиговые печи

В первые дни производства портландцемента печи были вертикальными и стационарными.В 1885 году английский инженер разработал более эффективную печь, которая была горизонтальной, слегка наклонной и могла вращаться. Вращающаяся печь обеспечивала лучший контроль температуры и лучше справлялась с перемешиванием материалов. К 1890 году на рынке доминировали вращающиеся печи. В 1909 году Томас Эдисон получил патент на первую длинную печь. Эта печь, установленная на цементном заводе Эдисон Портленд в Нью-Виллидж, штат Нью-Джерси, имела длину 150 футов. Это было примерно на 70 футов длиннее, чем используемые в то время печи. Промышленные печи сегодня могут достигать 500 футов в длину.


Вращающаяся печь

Вехи строительства

Хотя были исключения, в течение 19, -го, века бетон использовался в основном для промышленных зданий. В качестве строительного материала он считался социально неприемлемым по эстетическим соображениям. Первое широкое использование портландцемента в жилищном строительстве было в Англии и Франции между 1850 и 1880 годами французом Франсуа Куанье, который добавил стальные стержни, чтобы предотвратить распространение наружных стен, а позже использовал их в качестве элементов изгиба.Первым домом, построенным из железобетона, был коттедж для прислуги, построенный в Англии Уильямом Б. Уилкинсоном в 1854 году. В 1875 году американский инженер-механик Уильям Уорд построил первый железобетонный дом в США. Он до сих пор стоит в Порт-Честере, штат Нью-Йорк. Уорд усердно вел записи о строительстве, поэтому об этом доме известно очень много. Он был построен из бетона из-за страха его жены перед огнем, и, чтобы быть более социально приемлемым, он был спроектирован так, чтобы напоминать каменную кладку.Это было началом того, что сегодня является отраслью с оборотом в 35 миллиардов долларов, в которой только в США работает более 2 миллионов человек.


Дом, построенный Уильямом Уордом, обычно называют Замком Уорда.

В 1891 году Джордж Бартоломью залил первую бетонную улицу в США, и она существует до сих пор. Бетон, используемый для этой улицы, испытан на давление около 8000 фунтов на квадратный дюйм, что примерно вдвое превышает прочность современного бетона, используемого в жилищном строительстве.


Корт-стрит в Беллефонтене, штат Огайо, которая является старейшей бетонной улицей в США.S.

К 1897 году Sears Roebuck продавала бочки импортного портландцемента емкостью 50 галлонов по цене 3,40 доллара за штуку. Хотя в 1898 году производители цемента использовали более 90 различных рецептур, к 1900 году базовые испытания — если не методы производства — стали стандартизованными.

В конце 19, 90, 136, века, использование железобетона более или менее одновременно осваивалось немцем Г.А. Уэйсс, француз Франсуа Хеннебик и американец Эрнест Л.Выкуп. Рэнсом начал строительство из железобетона в 1877 году и запатентовал систему, в которой использовались скрученные квадратные стержни для улучшения связи между сталью и бетоном. Большинство построенных им построек были промышленными.

Компания Hennebique начала строительство домов из армированной стали во Франции в конце 1870-х годов. Он получил патенты во Франции и Бельгии на свою систему и добился большого успеха, в конечном итоге построив империю, продавая франшизы в крупных городах. Он продвигал свой метод, читая лекции на конференциях и разрабатывая стандарты своей компании.Как и Рэнсом, большинство построек, построенных Хеннебиком, были промышленными. В 1879 году Уэйсс купил права на систему, запатентованную французом по имени Монье, который начал использовать сталь для армирования бетонных цветочных горшков и контейнеров для растений. Wayss продвигал систему Wayss-Monier.

В 1902 году Август Перре спроектировал и построил многоквартирный дом в Париже, используя железобетон для колонн, балок и перекрытий. В здании не было несущих стен, но у него был элегантный фасад, который помог сделать бетон более социально приемлемым.Здание вызывало всеобщее восхищение, и бетон стал более широко использоваться как архитектурный материал, а также как строительный материал. Его дизайн оказал влияние на проектирование железобетонных зданий в последующие годы.


25 Rue Franklin в Париже, Франция

В 1904 году в Цинциннати, штат Огайо, было построено первое бетонное высотное здание. Его высота составляет 16 этажей или 210 футов.


Здание Ингаллса в Цинциннати, Огайо

В 1911 году в Риме был построен мост Рисорджименто.Его ширина составляет 328 футов.


Римский мост Рисорджименто

В 1913 году первая партия товарной смеси была доставлена ​​в Балтимор, штат Мэриленд. Четыре года спустя Национальное бюро стандартов (ныне Национальное бюро стандартов и технологий) и Американское общество испытаний и материалов (теперь ASTM International) установили стандартную формулу портландцемента.

В 1915 году Matte Trucco построил пятиэтажный автомобильный завод Fiat-Lingotti в Турине из железобетона.На крыше здания находился автомобильный испытательный полигон.


Автозавод Fiat-Lingotti в Турине, Италия

Эжен Фрейссине был французским инженером и пионером в области использования железобетонных конструкций. В 1921 году он построил два гигантских ангара для дирижаблей с параболической аркой в ​​аэропорту Орли в Париже. В 1928 году он получил патент на предварительно напряженный бетон.


Ангар для дирижаблей с параболической аркой в ​​аэропорту Орли в Париже, Франция


Строительство ангара для дирижаблей

Воздухововлечение

В 1930 году были разработаны воздухововлекающие агенты, количество которых значительно увеличилось. устойчивость бетона к замерзанию и улучшение его удобоукладываемости.Воздухововлечение было важным шагом в улучшении долговечности современного бетона. Воздухововлечение — это использование агентов, которые при добавлении в бетон во время смешивания создают множество очень маленьких и близко расположенных пузырьков воздуха, и большинство из них остаются в затвердевшем бетоне. Бетон затвердевает в результате химического процесса, называемого гидратацией. Для гидратации бетон должен иметь минимальное водоцементное соотношение 25 частей воды на 100 частей цемента. Вода, превышающая это соотношение, является избыточной водой и помогает сделать бетон более пригодным для укладки и отделочных работ.По мере высыхания и затвердевания бетона излишки воды испаряются, оставляя поверхность бетона пористой. В эти поры может попадать вода из окружающей среды, например, дождь или талый снег. Морозная погода может превратить эту воду в лед. Когда это происходит, вода расширяется, создавая небольшие трещины в бетоне, которые будут увеличиваться по мере повторения процесса, что в конечном итоге приведет к отслаиванию поверхности и ее разрушению, называемому отслаиванием. Когда бетон увлекается воздухом, эти крошечные пузырьки могут слегка сжиматься, поглощая часть напряжения, создаваемого расширением, когда вода превращается в лед.Вовлеченный воздух также улучшает обрабатываемость, поскольку пузырьки действуют как смазка между заполнителем и частицами в бетоне. Захваченный воздух состоит из более крупных пузырьков, застрявших в бетоне, и не считается полезным.

Thin Shell

Опыт в строительстве из железобетона в конечном итоге позволил разработать новый способ строительства из бетона; Метод тонкой оболочки включает в себя строительные конструкции, такие как крыши, с относительно тонкой оболочкой из бетона.Купола, арки и сложные кривые обычно строятся этим методом, так как они имеют естественные формы. В 1930 году испанский инженер Эдуардо Торроха спроектировал для рынка Альхесирас невысокий купол толщиной 3½ дюйма и шириной 150 футов. Стальные тросы использовались для образования натяжного кольца. Примерно в то же время итальянец Пьер Луиджи Нерви начал строительство ангаров для ВВС Италии, как показано на фото ниже.


Монтируемые на месте ангары для ВВС Италии

Ангары были отлиты на месте, но для большей части работ Nervi использовался сборный бетон.

Вероятно, наиболее опытным человеком, когда дело дошло до строительства с использованием методов бетонной оболочки, был Феликс Кандела, испанский математик-инженер-архитектор, который практиковал в основном в Мехико. Крыша лаборатории космических лучей в Университете Мехико была построена толщиной 5/8 дюйма. Его фирменным знаком был гиперболический параболоид. Хотя здание, показанное на фотографии ниже, не было спроектировано Канделой, это хороший пример гиперболической параболоидной крыши.


Гиперболическая параболоидная крыша церкви в Боулдере, штат Колорадо


Та же строящаяся церковь

Некоторые из самых ярких крыш в мире были построены с использованием тонкослойной технологии, как показано ниже.


Сиднейский оперный театр в Сиднее, Австралия

Плотина Гувера

В 1935 году плотина Гувера была завершена после заливки примерно 3250000 ярдов бетона, с дополнительными 1110000 ярдами, использованными для электростанции и строительства. другие сооружения, связанные с плотиной. Имейте в виду, что это произошло менее чем через 20 лет после того, как была установлена ​​стандартная рецептура цемента.


Колонны блоков, заполняемые бетоном на плотине Гувера в феврале 1934 г.

Инженеры Бюро мелиорации подсчитали, что если бетон был помещен в единую монолитную заливку, строительство плотины заняло 125 лет остыть, и напряжения от выделяемого тепла и сжатия, которое происходит при застывании бетона, могут привести к растрескиванию и разрушению конструкции.Решение заключалось в том, чтобы залить плотину серией блоков, образующих колонны, при этом некоторые блоки имели размер 50 квадратных футов и 5 футов высотой. Каждая секция высотой 5 футов имеет ряд установленных труб диаметром 1 дюйм, по которым перекачивается речная вода, а затем механически охлажденная вода для отвода тепла. Как только бетон перестал сжиматься, трубы залили раствором. Образцы бетонных кернов, испытанные в 1995 году, показали, что бетон продолжает набирать прочность и имеет прочность на сжатие выше среднего.


Верхняя сторона плотины Гувера показана, когда она заполняется впервые.

Плотина Гранд-Кули

Плотина Гранд-Кули в Вашингтоне, построенная в 1942 году, является крупнейшей бетонной конструкцией из когда-либо существовавших. построен. Он содержит 12 миллионов ярдов бетона. Раскопки потребовали удаления более 22 миллионов кубических ярдов земли и камня. Чтобы уменьшить количество грузовых перевозок, была построена конвейерная лента длиной 2 мили. В местах фундамента раствор закачивался в отверстия, пробуренные глубиной от 660 до 880 футов (в граните), чтобы заполнить любые трещины, которые могли ослабить землю под плотиной.Чтобы избежать обрушения грунта под весом покрывающих пород, в землю были вставлены 3-дюймовые трубы, по которым закачивалась охлажденная жидкость из холодильной установки. Это заморозило землю, достаточно стабилизировав ее, чтобы строительство могло продолжаться.


Плотина Гранд-Кули

Бетон для плотины Гранд-Кули укладывался теми же методами, что и плотина Гувера. После помещения в колонны, холодная речная вода перекачивалась по трубам, встроенным в застывающий бетон, снижая температуру в формах с 105 ° F (41 ° C) до 45 ° F (7 ° C).Это привело к сокращению дамбы примерно на 8 дюймов в длину, и образовавшиеся щели были заполнены раствором.


Строящаяся плотина Гранд-Кули

Высотное строительство

В годы, прошедшие после постройки Ингаллс-билдинг в 1904 году, большинство высотных зданий были сделаны из стали. Строительство в 1962 году 60-этажных башен-близнецов Бертрана Голдберга в Чикаго вызвало новый интерес к использованию железобетона для высотных зданий.

Самое высокое сооружение в мире (по состоянию на 2011 год) было построено из железобетона. Башня Бурдж-Халифа в Дубае в Объединенных Арабских Эмиратах (ОАЭ) имеет высоту 2717 футов.

Вот несколько фактов:

  • Это многофункциональная структура с гостиницей, офисными и торговыми помещениями, ресторанами, ночными клубами, бассейнами и 900 резиденциями.
  • В строительстве использовано 431 600 кубических метров бетона и 61 000 тонн арматуры.
  • Вес пустого здания составляет около 500 000 тонн, примерно столько же, сколько и миномет, использованный при строительстве Великой пирамиды в Гизе.
  • Бурдж-Халифа может одновременно вместить 35 000 человек.
  • Чтобы преодолеть 160 этажей, некоторые из 57 лифтов движутся со скоростью 40 миль в час.
  • Жаркий влажный климат Дубая в сочетании с системой кондиционирования воздуха, необходимой для поддержания наружной температуры выше 120 ° F, производит такое количество конденсата, что он собирается в сборном баке в подвале и используется для орошения ландшафтов.


Бурдж-Халифа в Дубае

Великая пирамида в Гизе удерживала рекорд самого высокого в мире сооружения, созданного руками человека, около 4000 лет назад.Строительство здания на 568 футов выше Бурдж-Халифа планируется завершить в 2016 году в Кувейте.

************************

Эта статья является первой из серии, которая поможет инспекторам InterNACHI понять характеристики и визуально осмотреть бетон.

.

Деформационные швы в бетоне — типы и характеристики

Деформационные швы помещаются в бетон, чтобы предотвратить образование расширяющихся трещин из-за изменения температуры. Бетон подвергается расширению из-за высокой температуры на ограниченной границе, что приводит к трещинам.

Деформационные швы применяются в плитах, тротуарах, зданиях, мостах, тротуарах, железнодорожных путях, системах трубопроводов, кораблях и других конструкциях.

В статье акцентируется внимание на необходимости компенсационных швов в бетоне, характеристиках компенсационных швов, типах компенсационных швов и установке компенсационных швов.

Рис. 1: Трещины, образовавшиеся в результате расширения бетона.

Необходимость деформационного шва в бетоне

Бетон не является эластичным материалом, поэтому он не сгибается и не растягивается без разрушения. Однако бетон при расширении и усадке движется, из-за чего элементы конструкции немного смещаются.

Для предотвращения вредных воздействий из-за движения бетона в бетонную конструкцию вводят несколько компенсаторов, включая фундамент, стены, компенсаторы крыши и тротуарную плитку.

Эти соединения необходимо тщательно спроектировать, расположить и установить. Если плита размещается непрерывно на поверхностях, превышающих одну грань, потребуется компенсационный шов для уменьшения напряжений. Бетонный герметик можно использовать для заполнения щелей от трещин.

Характеристики Деформационные швы

  1. Деформационные швы допускают тепловое сжатие и расширение, не создавая напряжений в элементах.
  2. Деформационный шов разработан для безопасного поглощения расширения и сжатия некоторых строительных материалов, поглощения вибраций и допуска смещения грунта из-за землетрясений или оседания грунта.
  3. Деформационные швы обычно располагаются между участками мостов, тротуарной плиткой, железнодорожными путями и системами трубопроводов.
  4. Компенсаторы встроены, чтобы выдерживать нагрузки.
  5. Деформационный шов — это просто разъединение между сегментами из одного и того же материала.
  6. В конструкции из бетонных блоков компенсационные швы обозначаются как контрольные швы.

Типы компенсаторов

В зависимости от расположения стыка компенсаторы делятся на следующие типы:

1.Деформационный шов моста

Компенсирующие швы

мостов предназначены для обеспечения непрерывного движения между конструкциями с учетом перемещений, усадки и колебаний температуры в армированных и предварительно напряженных бетонных, композитных и стальных конструкциях.

Рис. 2: Деформационный шов в мостах.

2. Деформационный шов кладки

Глиняные кирпичи расширяются при поглощении тепла и влаги. Это создает давление сжатия на кирпичи и раствор, способствуя вздутию или отслаиванию.Заменить раствор на шов эластомерным герметиком без повреждений поглотит сжимающие усилия.

3. Железнодорожные расширительные швы

Обычно компенсационные швы не предусмотрены на железнодорожных путях, но если рельсы прокладываются на мосту, имеющем компенсационные швы, создание компенсационных швов в рельсах становится обязательным для смягчения расширения в базовой бетонной конструкции.

Рис. 3: Деформационный шов на железнодорожных путях.

4. Деформационные швы для труб

Компенсаторы труб необходимы в системах, которые транспортируют высокотемпературные вещества, такие как пар или выхлопные газы, или для поглощения движения и вибрации.

В зависимости от типа материала, из которого изготовлено соединение, компенсаторы подразделяются на следующие типы:

  1. Резиновый компенсатор
  2. Компенсатор тканевый
  3. Компенсатор металлический
  4. Компенсатор тороидальный
  5. Карданный компенсатор
  6. Универсальный компенсатор
  7. Прямой компенсатор
  8. огнеупорные совместное подкладке расширения

Рис. 4: Использование присадочного материала в компенсаторе.

Установка компенсаторов

Глубина компенсационного шва обычно составляет одну четвертую толщины плиты или больше, если необходимо. Зазор компенсационного шва зависит от типа плиты, например, плавающий пол из плиты, тротуар для транспортных средств, тротуар или фундамент из монолитной плиты. На это также влияют размеры плиты, тип бетона и используемые армирующие материалы.

В деформационных швах могут образоваться трещины из-за неправильной смеси или отверждения бетона.Эти условия вызывают усадку между компенсаторами и могут образовываться трещины.

1. Установка перед бетонным покрытием

Когда площадка подготовлена ​​для заливки бетона, и перед укладкой бетона выполняются компенсационные швы в плитах. Индивидуальный компенсатор создается за счет вставки гибкого материала, проходящего по длине стыка.

2. После бетонирования

После того, как бетон затвердел, используются подходящие инструменты для создания канавок в залитом бетоне для размещения шовных материалов.

Подробнее: Усадочные швы в бетоне — их расположение и конструкция

.

Отправить ответ

avatar
  Подписаться
Уведомление о
