Здравствуйте, уважаемый читатель блога, в статье вязка арматуры рассмотрим способы, инструменты и материалы, которые используются в данном виде работы.

Почему при устройстве армированного каркаса используют вязальную проволоку, а не сварку? Вроде сварочное соединение намного прочнее, в местах сварки уменьшается прочность арматуры. Получается, если весь арматурный каркас под какую либо конструкцию собрать с помощью сварочных соединений, то несущая способность железобетонной конструкции будет намного меньше.

На стройке не раз было, что технадзор нам запрещал использовать сварку, которая мне необходима было при установке анкерных болтов в фундаментах. Считал, что если мы сделаем пару сварных швов в арматурном каркасе фундамента, то он потеряет свою несущую способность и не выдержит расчетной нагрузки, бред.

Я не говорю, что сварку вообще запрещено применять при устройстве армокакркаса, есть проекты, в которых указано, что следует применять сварочное соединение. В основном это контактная точечная сварка, которую делают специальными сварочными аппаратами. Скажу по своему опыту, не на одной стройке не видел, чтоб с ними работали и если необходимо приварить каркас, то применяли обычную электродуговую сварку.

Еще плюсы в сравнение вязки и сварки арматурного каркаса:

вязка простой и быстрый способ крепления арматурных стержней;
не требуется квалификации, вязать арматуру вы научитесь в течение 5-10 минут;

вязка то же самое, что и сварка, выполняет функцию крепления арматуры и удержания ее в фиксированном положение, чтоб при заливке бетона она ни куда не сместилась.

Вязка арматуры, проволока

При вязке арматуры применяют обожжённую вязальную проволоку толщиной 1, 2 миллиметра. В сертификатах качества указанно ее наименование проволока термически обработанная ГОСТ 3282-74.

При покупке вязальной проволоки будьте внимательны, если вы приобретете не обожжённую и толщиной более 1,2 миллиметра, то вам придется потратить больше усилий и времени для ее вязки с арматурой.

Разница между обожженной и необожжённой, если первая хорошо гнется, плотно прилегает к арматуре, имеет свойство тягучести (не рвется при вязке), то вторая совсем наоборот плохо прижимается, плохо закручивается и ломается.

Вязальная проволока продается бухтами по килограммам. Как рассчитать, сколько вам будет необходимо проволоки на то или иной объем арматурных работ?

Четких прописных расходов ни в снипах, ни в гостах нет. В СНиПе прописаны правила про нахлесты арматуры, которые должны быть не менее 30 диаметров, если у вас арматура диаметром 12 мм, то нахлесты должны быть не менее 36см. При применение различной толщины арматуры расход будет больше, так же проволока может обрываться, что приводит к увеличение ее объемов.

В среднем на вязку одного узла уходит 15-10 сантиметров проволоки, это примерно 80-100 грамм на квадратный метр из этих расчетов и заказывайте вязальную проволоку.

С этой проблемой сам недавно столкнулся, надо было заказать вязальную проволоку на 24 тонн арматуры. На других стройплощадках привозили ее по мере необходимости закончилась, поехали, купили.

Как рассчитать я не знал, в интернете на одном из ресурсов нашел, что рассчитывать надо 15-20 килограмм на 1 тонну метала. Выходило 480 килограмм, оказалось это не правильно. На бетонные полы рассчитывают 100 грамм проволоки на квадратный метр. Общая площадь бетонных полов 1300 метров квадратных получается 1300х0,1=130 кг. Но все эти расчеты не точные и возможно на ваши объемы вам надо будет еще докупать вязальную проволоку.

Подготовка вязальной проволоки

Как нарезать проволоку для вязки арматуры? Из бухты отделяют 30-40 колец проволоки, так чтоб ее было удобно держать. Обвязывают одним свободным концом, чтоб не рассыпалась и нарезают болгаркой на отрезки по 20-30 сантиметров. Готовые пучки проволоки складывают пополам и все можно обвязывать арматуру.

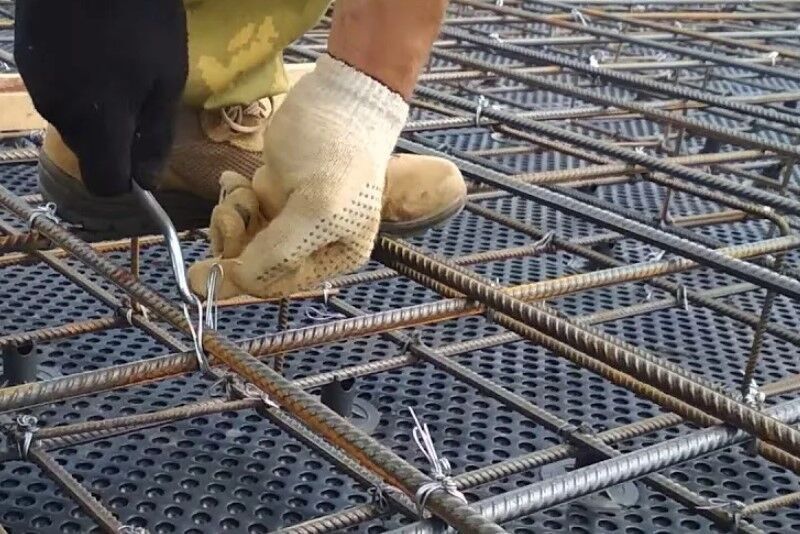

Вязка происходит, таким образом, просовываем петлю под две скрещенные арматуры, хвосты проволоки заводим в петлю и крючком затягиваем.

Стоит ли затягивать так чтоб концы проволоки ломались и не хвосты не торчали, правил по этому поводу мне нигде не попадались. Были такие технадзоры, которые требовали, чтоб концы проволоки не торчали, я считаю, что это не влияет на что-либо.

При сломанных концах проволоки есть один большой минус, если вы заармировали перекрытие и не убрали остатки с опалубки, то весь этот мусор у вас останется в бетоне и со временем проявиться в виде ржавчины.

Вязка арматуры инструменты

Основной инструмент это металлический крючок, который легко можно сделать самим. Вам понадобиться арматура диаметром 8 миллиметров, пластмассовая трубка (длиной под вашу ладонь) и две гайки диаметром более чем трубка.

Берете арматуру диаметром 8 миллиметров, длиной примерно 30-35 сантиметров, загибаете один конец под зигзагообразную форму и затачиваете с помощью болгарки.

Далее привариваете гайку на металлическом стержне, по длине пластмассовой трубки. Одеваете пластмассовую трубку и вторую гайку привариваете поверх трубки. Все крючок готов.

Но всей этой процедуры можно избежать в магазинах и на строительных рынках продаются заводские крючки для вязки арматуры. Есть обычные и винтовые, которые затягиваю проволоку таким способом поддев ее, вы тянете винтовой крючок верх, он сам закручивает.

Кроме крючков есть еще и вязальные пистолеты, сколько работаю, ни разу не видел на стройплощадках. Да и заводские крючки у рабочих со временем куда-то деваются, теряют или некоторым просто не удобно с ними работать и все делают себе самодельные, которые берегут и никому не дают.

Альтернатива вязальной проволоки в вязки арматуры это пластмассовые хомуты. Пластмассовыми хомутами часто пользуются электрики при крепление электрических проводов. Если у вас не большие работы по армированию, то можете воспользоваться и хомутами. Крючки в этом случае никакие не нужны, затягиваете руками.

Пишите комментарии по данной теме вязка арматуры.

С уважением Олег Клышко

Вязка арматуры — способы и правила вязания каркаса фундамента

Как вязать арматуру для фундамента

Содержание

Прочность построенного здания зависит от прочности его отдельных элементов. Те, в свою очередь, приобретают ее за счет своей равномерности структуры. Когда на этапе заливки был неравномерно распределен бетонный раствор или элементы арматуры сдвинулись со своего места, конструкция теряет свою равномерность, в определенных местах она ослабляется, а значит, считаться прочной она уже не может.

Чтобы арматура не меняла место своего расположения, ее связывают при помощи обожженной проволоки. Методов вязания и крепления есть несколько, как правильно вязать арматуру для фундамента, монолитных стен или перекрытий мы и рассмотрим в этой статье.

Вязка арматуры для фундамента крючком

Как вязать арматуру для фундамента — вязка может осуществляться при помощи двух видов крючков: простого или винтового. Вязка простым крючком, работа выполняется в соответствии со следующими шагами.

Как вязать арматуру крючком

Сначала отрезается кусок проволоки длиною от 20 до 40 см. Затем этот отрезок складывается пополам и подносится к пересечению арматурных прутьев. Прикладываем проволоку к прутьям снизу и поднимаем ее концы вверх. Конец крючка продеваем в петлю, образовавшуюся с одного края проволоки, а хвосты со второго края загибаем на конце крючка.

Далее кистью руки совершаем круговые движения, крепко зажав в ладони рукоять крючка. Концы проволоки начнут закручиваться вокруг друг друга. После нескольких оборотов просто вытягиваем крючок из петли. Следите за тем, чтобы вязка не была слишком тугой, так как проволока может переломиться.

Практически ничем не отличается вязание арматуры крючком обыкновенным от вязания винтовым крючком. Начало процесса абсолютно аналогичное: отрезок проволоки складывается пополам, подносится к пересечению с нижней стороны, концы поднимаются и закрепляются на конце крючка.

Затем вместо того, чтобы крутить кистью руки, нужно немного потянуть на себя рукоятку. Рукоять, поднимаясь вверх, заставляет стержень крючка вращаться. Затем опустите ручку вниз и повторите процедуру. Делается это движение до тех пор, пока не получится вязка требуемой жесткости.

Винтовой крючок при работе, то раскладывается, то складывается, чтобы он вращался, нужно только потянуть вверх его рукоять.

Вязка арматуры шуруповертом

Когда необходимо обработать достаточно большую площадь, каждая лишняя секунда на счету. Сэкономить немного времени можно на замене ручного крючка на собственного производства электрический.

Итак, можно вязать арматуру шуруповертом, который вы немного усовершенствуете для работ с проволокой для вязки.

Вязание арматуры шуруповертом

Наконечник, из которого будет сделан в дальнейшем крючок, должен быть изготовлен из достаточно крепкой стали, чтобы от длительной работы он не деформировался. Подойдет самый простой гвоздь большого размера (диаметр, как минимум, должен быть равен 4 мм) или кусок сварочного электрода. У гвоздя необходимо отпилить шляпку, этот конец будет исполнять роль основания, а конец с острием загибается и становится крючком.

Желательно использовать ту модель шуруповерта, у которой есть регулировка оборотов. Так вы без труда подберете необходимую скорость закручивания.

Действуете так же, как описано выше: сгибаете проволоку напополам, а ее концы фиксируете на крючке. Затем включаете шуруповерт и осуществляете закручивание. Слишком свободная вязка может разойтись при заливке раствора, поэтому следите за тугостью узла.

Вязка арматуры при помощи пистолета («вязчика»)

Как правильно вязать арматуру при помощи этого инструмента – элементарное дело. Необходимо поднести конец пистолета к пересечению арматуры, продеть его в крюки там размещенные и нажать кнопку.

Все остальное сделает сам пистолет: из него вылетит проволока, которая обмотается вокруг арматуры, свободный конец обмотки захватит пистолет и закрутит вокруг ее оси.

Многие производители акцентируют внимание на том, что все узлы будут затянуты с абсолютно одинаковой силой, что, по идее, должно повысить крепость армированного предмета. На самом деле, этот факт вовсе не критичен – одинаковая сила закрутки или нет. Главное, чтобы вязка не была не слишком свободной, ни слишком тугой. Поэтому ручная вязка арматуры абсолютно ничем не хуже автоматической, разве что только занимает больше времени и сил.

Кроме того, приобретение этого устройства существенно ударит по бюджету, а если использовать его нужно будет только единожды, то покупка его и вовсе себя не оправдает.

Информация на заметку: Устройство ленточного фундамента своими руками, Состав бетона для фундамента.

вязка арматуры винтовым крючком
