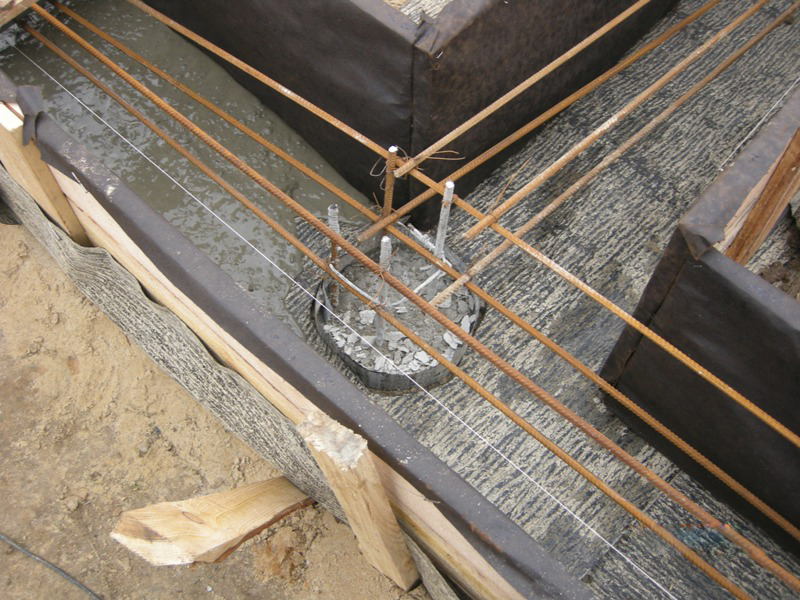

Связка арматуры для фундамента: Вязка арматуры для фундамента своими руками

Часто задаваемые вопросы

Для чего используется арматура?

Стальные арматурные стержни, широко известные как арматурные стержни, устанавливаются внутри бетона для повышения прочности и устойчивости бетона. Общие области применения арматуры в жилых домах включают:

• Подъездные пути и патио: Арматура диаметром 3/8 дюйма (#3) используется для бетонных плит, таких как подъездные пути и патио.

• Стены и колонны:  Для стен, колонн и опор используется арматура диаметром 1/2 дюйма (#4) или больше.

• Фундаменты: Для фундаментов зданий требуется арматура диаметром не менее 1/2 дюйма (#4), но чаще используется арматура диаметром 5/8  (#5).

Сколько штук арматуры в связке?

Количество штук арматуры в связке колеблется от шести до 50 штук и более. Пучок арматуры не является стандартной единицей измерения; поэтому точное количество зависит от конкретного поставщика и размеров арматуры.

Сколько арматуры мне нужно?

Расчет необходимого количества арматуры лучше всего выполнять инженером-строителем. Каждый проект имеет определенные структурные требования. Инженер-строитель или обученный подрядчик по бетону обеспечит бюджет вашего конкретного проекта для правильного выбора арматуры, а также правильного размера и размещения.

Затраты на сопутствующие проекты

• Установите фундамент
• Поднимите фундамент
• Ремонт Фундамент
• Установить бетон патио
• . Доставка бетон
• Уровень или Midjack Concrete Slabs
• Установите бетонные стены
• 48.
• Ремонт подъездной дорожки

Популярные категории

1. Дополнения и переделки
2. Ванные комнаты
3. Отопление охлаждение
4. Кухни
5. Пейзаж
6. Все категории

Популярные проекты

1. Наймите разнорабочего
2. Нанять горничную
3. Установить Ландшафтный дизайн
4. Реконструировать ванную комнату
5. Реконструировать кухню

Избранные статьи

1. Сколько стоит установить или заменить кухонные шкафы?
2. Сколько стоит пристройка к дому?
3. Установить столешницы
4. Сколько стоит установить окно?
5. Сколько стоит чистка водостоков?

Найти бетонных подрядчиков рядом с вами

1. Хьюстон, Техас
2. Денвер, Колорадо
3. Чикаго, Иллинойс
4. Сан-Антонио, Техас
5. Филадельфия, Пенсильвания
6. Миннеаполис, Миннесота
7. Питтсбург, Пенсильвания
8. Майами, Флорида
9. Цинциннати, Огайо
10. Портленд, Орегон
11. Литтлтон, Колорадо
12. Аврора, Колорадо
13. Форт-Лодердейл, Флорида
14. Шарлотта, Северная Каролина
15. Орландо, Флорида
16. Сиэтл, Вашингтон
17. Колумбус, Огайо
18. Атланта, Джорджия
19. Джексонвилл, Флорида
20. Форт-Уэрт, Техас
21. Сент-Пол, Миннесота
22. Даллас, Техас
23. Сент-Луис, Миссури
24. Лас-Вегас, Невада
25. Колорадо-Спрингс, Колорадо
26. Кливленд, Огайо
27. Индианаполис, Индиана
28. Тампа, Флорида
29. Луисвилл, Кентукки
30. Феникс, Аризона
31. Канзас-Сити, Миссури
32. Остин, Техас
33. Омаха, Небраска
34. Солт-Лейк-Сити, Юта
35. Сан-Диего, Калифорния
36. Лос Анджелес, Калифорния
37. Балтимор, Мэриленд
38. Баффало, Нью-Йорк
39. Сакраменто, Калифорния
40. Милуоки, Висконсин
41. Тусон, Аризона
42. Вирджиния-Бич, Вирджиния
43. Мариетта, Джорджия
44. Ванкувер, Вашингтон
45. Сан-Хосе, Калифорния
46. Вашингтон
47. Детройт, Мичиган
48. Роли, Северная Каролина
49. Дейтон, Огайо
50. Оклахома-Сити, ОК

Не видите свой город?

Фундаменты – Основы для инженера-строителя

Типы фундаментов

Ниже приведены типы железобетонных фундаментов, конкретный тип которых выбирается в зависимости от величины и распределения структурных нагрузок, а также несущей способности грунта.

а) Фундамент отдельной колонны – обычно квадратный в плане, но иногда прямоугольный или круглый.

b) Комбинированная основа – Комбинированная основа – это общая основа для двух или более столбцов в строке. Размещение арматуры зависит от формы диаграммы изгибающего момента и поперечной силы с учетом давления грунта и нагрузок колонны на фундамент.

c) Ленточные фундаменты – под колоннами или стенами.

d) Плотный фундамент – покрывает всю площадь конструкции в плане, детали аналогичны массивным плитам перекрытия, армированным с двух сторон, или плоским плитам.

e) Свайные фундаменты – включает детализацию верха сваи и свайной части.

Покрытие

Минимальная толщина покрытия до основной арматуры должна быть не менее 50 мм для поверхностей, соприкасающихся с землей, и не менее 40 мм для наружной открытой поверхности. Однако там, где бетон находится в непосредственном контакте с грунтом, например, когда в нижней части фундамента не используется выравнивающий слой из тощего бетона, обычно указывается защитный слой 75 мм. Это позволяет получить неровную поверхность котлована. В случае ростверка, опирающегося непосредственно на грунт или на тощий бетон, защитный слой арматуры должен быть не менее 75 мм.

Минимальный диаметр армирования и стержня

Следует соблюдать минимальное армирование в соответствии с элементами плиты и балки, если не указано иное. Диаметр основных арматурных стержней должен быть не менее 10 мм.

Методы детализации

Фундаменты, как правило, должны изображаться схематически в плане и на фасаде.

На плане схематически показать расположение арматуры фундамента (аналогично плитам), а также стартовых стержней и хомутов (как для колонн). Желательно, чтобы дюбели для колонн и стен (стартовые стержни) и арматура фундамента были показаны на одном чертеже.

В случае фасада схематически показать расположение арматуры, как для балок. В случае свайного фундамента. детализация сваи аналогична детализации колонн, а детализация верхушки сваи, опирающейся на сваи, аналогична детализации фундамента. На чертеже можно указать тип грунта и его предполагаемую несущую способность.

Индивидуальные фундаменты

Индивидуальные фундаменты (см. рис. 6.1) обычно имеют квадратную форму и поддерживают центральную колонну. Прямоугольные фундаменты можно использовать, когда пространство ограничено в одном направлении. Также могут использоваться отдельные фундаменты круглой и другой формы. На рис. 6.1 показаны типичные детали двухколонного фундамента.

Требования к армированию:

Суммарная растягивающая арматура должна быть распределена по соответствующей несущей секции, как указано ниже:

1. В одностороннем армированном фундаменте арматура должна быть распределена равномерно по всей ширине фундамента.
2. В двухстороннем армированном квадратном фундаменте арматура, идущая в каждом направлении, должна быть равномерно распределена по всей ширине фундамента.
3. В двухстороннем усиленном прямоугольном основании. арматура в продольном направлении должна быть распределена равномерно по всей ширине фундамента. Для усиления в коротком направлении центральная полоса, равная ширине фундамента, должна быть отмечена вдоль длины фундамента, и часть арматуры, определенная в соответствии с приведенным ниже уравнением, должна быть равномерно распределена по центральной полосе:

Оставшаяся часть арматуры должна быть равномерно распределена по внешним частям фундамента.

На рис. 6.2 показано размещение поперечной арматуры прямоугольного фундамента.

Вертикальная арматура или шпонки

Должна быть предусмотрена удлиненная вертикальная арматура или шпонки, занимающие не менее 0,5 процента площади поперечного сечения поддерживаемой колонны или пьедестала, с минимум 4 стержнями диаметром 12 мм. При использовании дюбелей их диаметр не должен превышать диаметр стержней колонны более чем на 3 мм.

Стержни колонн диаметром более 36 мм на сжатие могут быть закреплены у фундаментов стержнями меньшего размера на необходимой площади. Штифт должен входить в колонну на расстояние, равное длине развертывания стержня колонны, и в основание на расстояние, равное длине развертывания дюбеля. Длина развертывания должна быть рассчитана в соответствии с 4.4.2.

Способ детализации см. на рис. 6.1.
Примечание. Если глубина фундамента или фундамента и пьедестала вместе взятых меньше минимальной длины развертывания при сжатии, требуемой для дюбелей (начальных стержней) определенного размера, размер дюбелей (начальных стержней) может быть соответственно уменьшен, а количество дюбелей увеличено, чтобы удовлетворить требуемую площадь и длину разработки.

Для достижения экономии фундаменты имеют наклон или ступеньки к краю, удовлетворяющие требованиям по изгибу и продавливанию. В наклонном основании наклон обычно ограничен, поэтому верхняя опалубка не требуется при строительстве. Толщина по краям должна быть не менее 15 см для оснований на грунтах и ​​не менее 30 см над вершинами свай при устройстве оснований на сваях.

Комбинированные фундаменты

• Комбинированные фундаменты становятся необходимыми, когда внешние колонны конструкции находятся близко к границе существующей конструкции, а также там, где фундаменты отдельных колонн перекрывают друг друга. Такие фундаменты (поддерживающие более одной колонны/пьедестала или сплошной стены) должны быть рассчитаны на расчетные нагрузки и индивидуальные реакции в соответствии с соответствующими проектными требованиями. Требования к детализации, указанные в Разделе 4 для плит и балок, должны соблюдаться соответствующим образом.
• Детализация
  • Для комбинированного фундамента детализация продольных и поперечных стержней аналогична детализации балок.
• Колонна по краям фундамента
  • Для предотвращения разрушения при сдвиге по наклонной плоскости (разрушение по типу выступа) в основании, где колонна расположена на краю, рекомендуется предусмотреть горизонтальные U-образные стержни вокруг вертикальных стартовых стержней. Эти стержни должны быть рассчитаны на каждую такую ​​колонну (см. рис. 6.3).

На рис. 6.4 (A, B и C) показано типичное расположение стержней в комбинированных фундаментах.

Сплошной фундамент под стены

). Также рекомендуется предусмотреть продольное армирование везде, где могут возникнуть резкие изменения величины нагрузки или изменения опоры на грунт или местные незакрепленные карманы вдоль основания.

Плотные фундаменты

Плот представляет собой фундаментную единицу, непрерывную в двух направлениях, покрывающую площадь, равную или превышающую площадь основания здания. Если плот состоит из нескольких частей с различной нагрузкой и высотой, целесообразно проектировать плот с компенсационными швами между этими частями. Соединения также должны быть предусмотрены везде, где есть изменение направления плота, и должны быть подробно описаны на чертеже. Требования к детализации, указанные в Разделе 4 для балок и колонн, могут соблюдаться по мере необходимости.

Минимальная арматура в любом направлении должна составлять не менее 0,15 процента общей площади сечения для арматуры из мягкой стали и 0,12 процента для высокопрочных деформированных стержней.

Детализация

Для ростверка детализируйте как продольные, так и поперечные стержни, как правило, в соответствии с правилами для плит и балок, за исключением покрытия и стержневых опор. При детализации армирования в ростверке. должны быть указаны метод строительства и последовательность строительства, которые должны включать следующее:

1. Расположение строительных швов,
2. Положение деформационных суставов и
3. Положение соединений водяной планки.

Расположение соединений внахлестку в плоту должно быть указано с осторожностью, так как направление изгиба будет отличаться от подвешенных элементов.

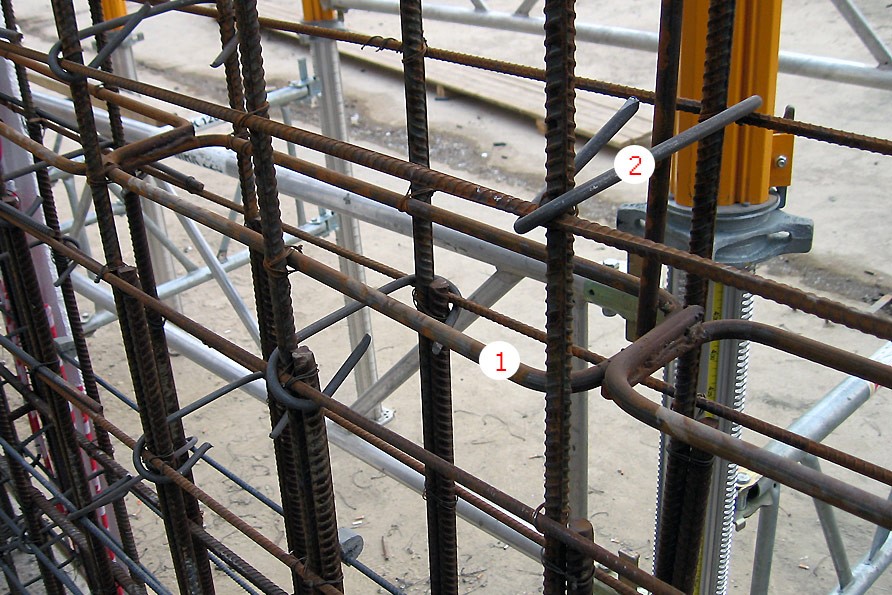

Размещение опор для перекладин

Там, где требуется усиление верхней части, следует рассмотреть способ ее поддержки с помощью стульев и краевых U-образных перекладин. Это должно быть выполнено в соответствии со спецификацией на работу и должно учитывать последовательность строительства. вес верхней стали и глубина фундамента. Предлагаемое расстояние между опорами составляет 30-кратный диаметр опорных стержней при использовании стульев диаметром не менее 12 мм. Диаметр стульев должен быть таким, чтобы они не прогибались и не прогибались под тяжестью арматуры и других случайных нагрузок при строительстве.

Каналы и траншеи

Там, где каналы и траншеи расположены в плотах, особое внимание следует уделить детализации непрерывности верхней арматуры. особенно там, где требуется передача момента (см. рис. 6.6).

Свайный фундамент

• Забивная сборная бетонная свая

а) Продольная арматура должна быть предусмотрена в сборных железобетонных сваях по всей длине. Все основные продольные стержни должны быть одинаковой длины с приваркой внахлестку в местах стыков и должны плотно входить в башмак сваи, если таковой имеется. Могут быть добавлены более короткие стержни, чтобы выдерживать локальные изгибающие моменты, но они должны быть тщательно детализированы, чтобы избежать любого внезапного разрыва стали, который может привести к трещинам во время интенсивного вождения.

Площадь основной продольной арматуры должна быть не менее следующих процентов от площади поперечного сечения сваи:

1) Для свай длиной менее 30-кратной наименьшей ширины — 1,25 процента.

2) Для свай, длина которых в 30-40 раз превышает наименьшую ширину — 1,5%.

3) Для свай, длина которых более чем в 40 раз превышает наименьшую ширину, — 2 процента.

b) Боковая арматура имеет особое значение для сопротивления движущим силам, возникающим в пиках, и должна быть в форме обручей или звеньев диаметром не менее 6 мм. Объем боковой арматуры должен быть не менее следующего (см. рис. 6.7):

1) на каждом конце сваи на расстоянии примерно в 3 раза меньше наименьшей ширины — не менее 0,6 процента общего объема этой части сваи; и

2) в теле сваи — не менее 0,2 процента от общего объема сваи.

Расстояние должно быть таким, чтобы обеспечить свободный поток бетона вокруг него. Переход между близким расположением боковой арматуры у концов и максимальным расстоянием должен быть плавным по длине, равной 3 наименьшей ширине сваи.

Защитный слой бетона по всей арматуре, включая связи, должен быть не менее 40 мм. Но там, где сваи подвергаются воздействию морской воды или воды с другим агрессивным содержанием, защитный слой не должен быть менее 50 мм.

Сваи должны быть снабжены плоскими или остроконечными коаксиальными башмаками, если они вбиты в грунт или сквозь него, такой как камень, крупный гравий, глина с булыжником и другие грунты, способные повредить бетон на кончике сваи. Башмак может быть из стали или чугуна. Формы и детали шоки зависят от характера грунта, в который забивают сваю. На однородной глине или песке башмак можно не использовать.

Если для бетонной сваи необходима гидроструйная обработка, в сваю может быть залита струйная трубка, соединенная с башмаком, который снабжен струйными отверстиями. Как правило, центральная форсунка не рекомендуется, так как она может засориться. По крайней мере, два отверстия для форсунок потребуются на противоположных сторонах обуви, четыре отверстия дают наилучшие результаты. В качестве альтернативы к сторонам сваи можно прикрепить две или более струйных труб.

Требование к армированию

Свая должна быть армирована так же, как и колонна, с основными стержнями на периферии и второстепенными стержнями (связующими элементами или звеньями) вокруг основных стержней. Кроме того, основные стержни должны быть загнуты внутрь на нижнем конце и приварены к башмаку из закаленного чугуна или стали.

Распорки

Для обеспечения жесткости следует использовать распорки свай, как показано на рис. 6.8. Распорные стержни или вилки могут быть изготовлены из чугуна, прессованной стали или стальной трубы с прорезями на концах, чтобы соответствовать основным арматурным стержням. Их можно детализировать на чертеже с шагом 1,5 м по всей длине сваи. Вилка может быть размещена по диагонали в каждой точке секции, как показано на рис. 6.8.

• Сваи монолитные или буронабивные

Требование к армированию

Конструкция армирующего каркаса варьируется в зависимости от условий движения и установки, характера грунта и характера нагрузки, передаваемой валом. то есть. осевой или другой. Минимальная площадь продольной арматуры (мягкой стали или деформированных стержней) в пределах ствола сваи должна составлять 0,4 % от площади сечения, рассчитанной по внешней площади кожуха ствола.

Срезка арматуры по глубине сваи. в целом зависит от вида нагрузки и толщи недр. В случае свай, подвергающихся только сжимающей нагрузке, расчетное количество арматуры может быть уменьшено до соответствующего уровня в соответствии с проектными требованиями. Для свай, подвергающихся подъемной нагрузке, поперечной нагрузке и моменту отдельно или вместе с сжимающими нагрузками. может потребоваться армирование на всю глубину сваи. В мягких глинах или рыхлых песках или там, где существует вероятность опасности для свежего бетона из-за забивания соседних свай. армирование должно быть предусмотрено на всю глубину сваи со сварными швами внахлестку в местах стыков, независимо от того, требуется ли это из соображений подъемной и поперечной нагрузки. Однако во всех случаях. минимальное армирование должно быть предусмотрено по всей длине сваи.

Сваи всегда должны быть усилены минимальным количеством арматуры в виде дюбелей, с соблюдением минимальной длины соединения в стволе сваи и с достаточным выступом в оголовке сваи.

Толщина покрытия всей основной арматуры в стволе сваи должна быть не менее 50 мм. Боковые стороны арматурного каркаса могут быть выполнены в виде звеньев или спиралей. Их диаметр и расстояние между ними выбирают для придания арматурному каркасу достаточной жесткости при обращении с ним и при его установке. Минимальный диаметр звеньев или спиралей должен быть 6 мм, а расстояние между звеньями или спиралями должно быть не менее 150 мм.

Сваи нерасширенные

Минимальная площадь продольной арматуры в стволе должна быть 0,4%. Арматура должна быть предусмотрена по всей длине. Диаметр поперечной арматуры должен быть не менее 6 мм на расстоянии не более диаметра стержня или 300 мм, в зависимости от того, что меньше. В нерассверленных уплотняющих сваях должно быть предусмотрено не менее четырех стержней диаметром 12 мм. Для свай длиной более 5 м и диаметром 375 мм должно быть предусмотрено не менее шести стержней диаметром 12 мм. Для свай диаметром более 400 мм должно быть предусмотрено не менее шести стержней диаметром 12 мм. Круглые хомуты для свай длиной более 5 м и диаметром более 375 мм должны быть выполнены из стержней диаметром не менее 8 мм.
Минимальная толщина покрытия продольной арматуры в свету должна составлять 40 мм. В агрессивной среде сульфатов и т.п. допускается увеличение до 75 мм.

На рис. 6.9 приведены типичные детали буронабивного монолитного фундамента с расширенными сваями.

• Крышки свай

Наконечник сваи обычно поддерживает колонну и располагается в центре тяжести группы свай, поэтому наголовник сваи включает в себя стержни для дюбелей колонн точно так же, как и в основаниях колонн. Должен быть сделан допуск по длине и ширине наголовника, чтобы сваи после забивки могли немного сместиться с истинного положения.

Общие положения

• Оголовок сваи вместе с цоколем колонны должен быть достаточно глубоким, чтобы обеспечить необходимое крепление колонны и арматуры сваи. Хотя предполагается, что они действуют как свободно опертая балка и рассчитаны на обычные условия изгибающего момента и силы сдвига, существует тенденция к разрыву из-за высокого основного напряжения. Этому должна противостоять арматура, огибающая внешние сваи в группе (обычно # 12 @ 150).
• Общепринятая конфигурация оголовков свай вместе с расположением деталей арматуры в плане показаны на рис. 6.10.
• Выступ верхушки сваи в свету за самой внешней сваей в группе обычно должен составлять от 100 до 150 мм в зависимости от размера сваи.

• При необходимости под наголовниками свай может быть предусмотрен выравнивающий слой из гладкого бетона толщиной около 80 мм.
• Защитный кожух основной арматуры для нижней части цоколя должен быть не менее 60 мм.
• Арматура от сваи должна быть правильно привязана к оголовку сваи.
• Типичное расположение стержней в оголовке сваи, поддерживающем колонну между двумя сваями, показано на рис. 6.1 I, а типичные детали оголовка, опирающегося на 3 сваи, показаны на рис. 6.12.

Угловые балки

• Угловые балки, поддерживающие стены, должны быть спроектированы с учетом эффекта аркообразования из-за каменной кладки над балкой. Балка с кирпичной кладкой ведет себя как глубокая балка из-за составного действия.
• Минимальная общая высота балок уклона должна составлять 150 мм. Армирование внизу должно оставаться непрерывным, и такое же количество может быть предусмотрено вверху на расстоянии четверти пролета в обе стороны от центров свай или фундаментов, в зависимости от обстоятельств. Продольная арматура как сверху, так и снизу должна состоять не менее чем из трех стержней диаметром 10 мм (мягкая сталь) и хомутов из стержней диаметром 6 мм, расположенных на максимальном расстоянии друг от друга 300 мм (см. рис. 6.13).
• На экспансивных грунтах выравнивающие балки должны находиться на расстоянии не менее 80 мм от земли.
