Основные параметры винтовой сваи и их влияние на ее выбор

Отдел продаж    8 (4752) 50-43-41, 8 (960) 663-78-17
[email protected]

Производимые компанией WINTTEK винтовые сваи имеют следующие параметры:

Диаметр ствола винтовой сваи (D1) и толщина стенки трубы (S1).

   Диаметр ствола винтовой сваи – это диаметр используемой в изготовлении трубы. Вместе с толщиной стенки трубы это основные параметры сваи, которые определяют ее нагрузочную способность. Чем больше диаметр и толщина, тем больший вес свая выдержит. Но особенно подчеркиваем — только при правильной установке! Это значит, что свая должна достичь плотных слоев грунта, которые и будут держать вес постройки. Иначе это будет частично уже висячая свая (свая трения), которая рассчитывается по другой методике. В процессе эксплуатации на сваю действует вертикальная нагрузка, она главная. В то же время она испытывает сопротивление на изгиб. Поэтому и здесь диаметр и толщина стенки играют существенную роль. Немного помогает бетонирование. Но не стоит на него надеяться, оно больше для защиты от кислорода и проникновения воды.

Длина сваи (L).

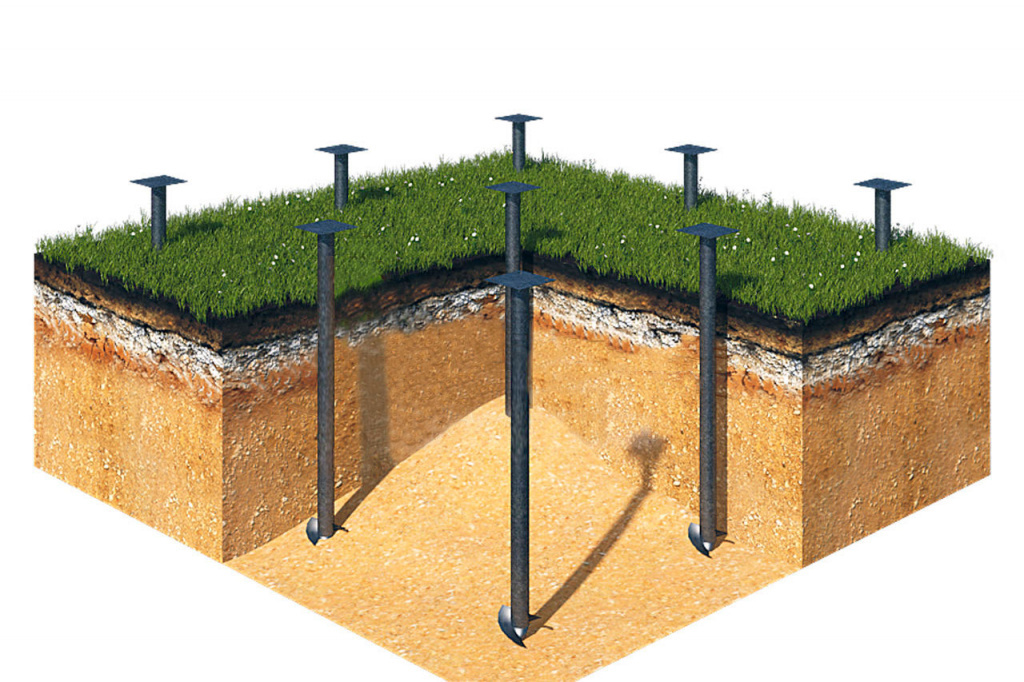

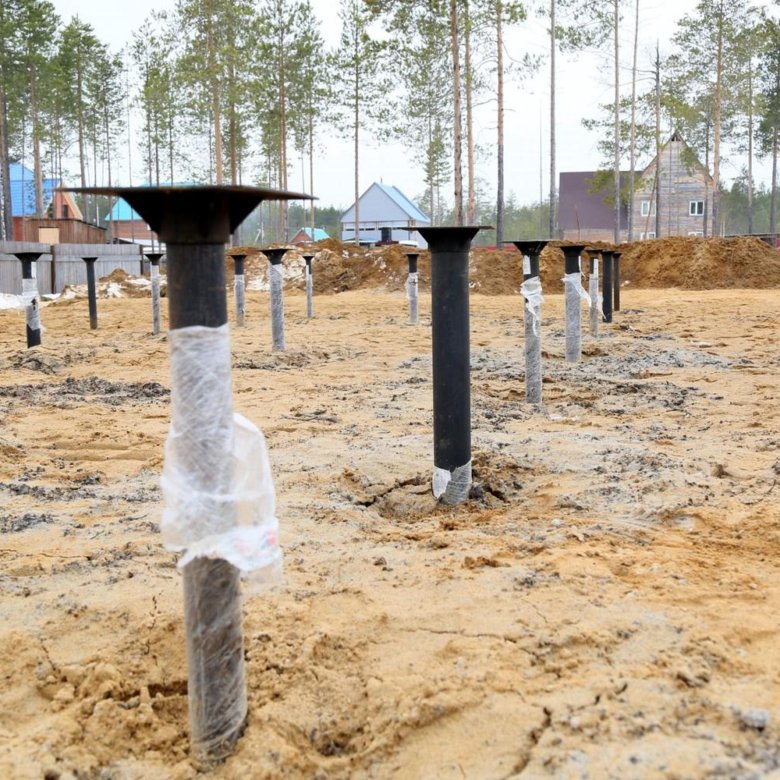

   Длина измеряется от вершины конуса до обреза хвостовика. После выбора диаметра сваи важнейшим является ее длина. Самое главное – наконечник сваи должен находиться ниже глубины промерзания, иначе не справиться с пучинистыми грунтами. Далее повторимся: свая должна достичь плотных слоев грунта. В итоге длина складывается из трех параметров: первый – глубина погружения,  второй — высота цоколя строения, третий – 150 мм на обрезку хвостовика и выведение фундамента в необходимый уровень. Получается, что в Тамбове и области при нормативной глубине промерзания грунта в 1,5 м минимальная длина сваи 2 метра.

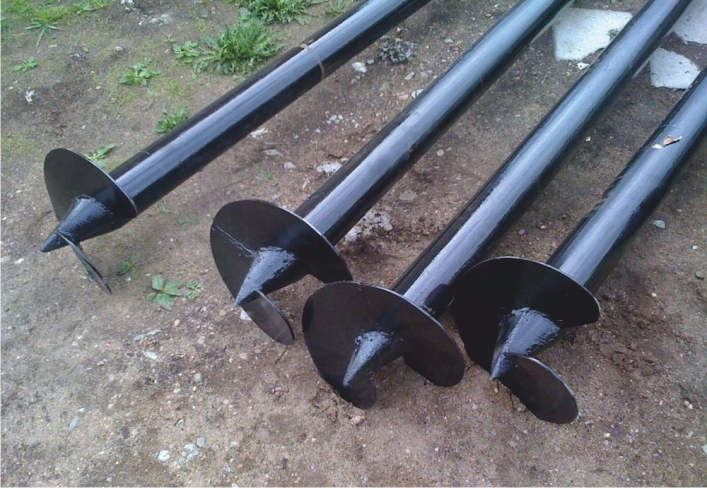

Диаметр (D) и толщина лопасти (S).

   Многие думают, что диаметр лопасти винтовой сваи определяет ее способность выдерживать расчетные нагрузки. Неверно. Дело в том, что чем больше диаметр сваи, тем большее сопротивление ей надо преодолеть при закручивании. А опорой служит грунт. Чтобы не разрушить структуру грунта и тем самым обеспечить закручивание, диаметр лопасти увеличивается в соответствии с диаметром сваи.  Толщина лопасти определяется исходя из ее способности выдерживать давление грунта при закручивании, не изменяя формы и не деформируясь.
   Почти все производители предлагают сваи с двумя лопастями. Якобы они выдерживают большую нагрузку. Неверно. Еще раз повторимся: нагрузку держит ствол сваи, а не лопасть, хоть их 2 и более, или если сваи многовитковые. В методике расчетов им нет места. Просто они дороже и… Мы их применяем только в случае, если есть геологические изыскания, и они говорят о наличии плавунов, торфяников и т.п. Их надо пройти до плотных слоев, а это совсем никакая опора… И второй винт помогает сделать это, обеспечивая дополнительную движущуюся силу.
   Лопасть компании WINTTEK имеют зубчатую кромку (патент). Она облегчает работу зимой на мерзлом грунте, да и летом, исходя из опыта монтажа, тоже помогает «захватиться» за грунт, а также разрывает небольшие корни.
   Следует сказать, что диаметр лопасти все же влияет на несущую способность сваи. Это если при монтаже выясняется, что выбранная длина сваи недостаточна, т.к. нужные слои не достигнуты, а Вы решили сэкономить. Винт немного поможет постоять фундаменту без усадки, а вот дальше… Т.е. надо понимать, что винт всего лишь средство доставки сваи на нужную глубину.

Шаг витка.

   Для потребителя этот параметр не имеет значения

   В результате учета всех факторов, расчетов, экспериментов и опыта эксплуатации появилась таблица, которую используют все производители и монтажники винтовых свай.

СВАЯ — это что такое СВАЯ

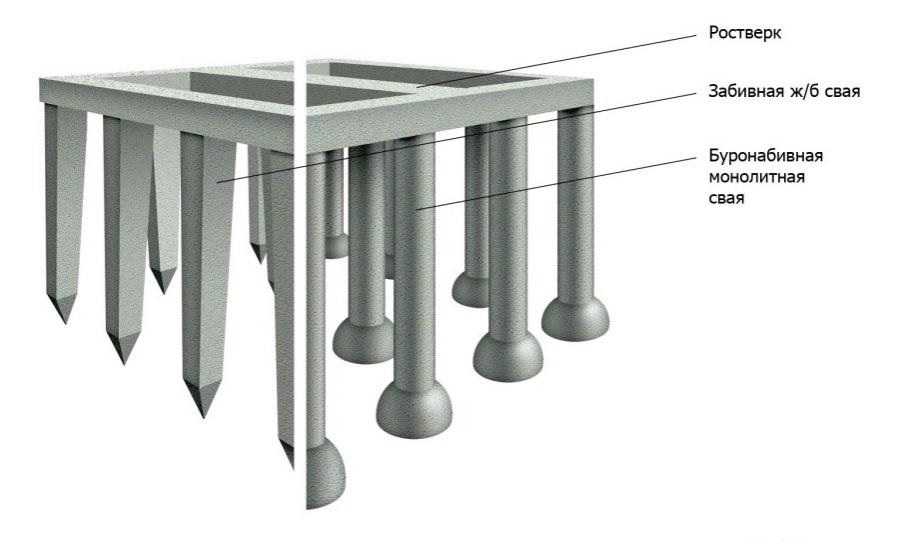

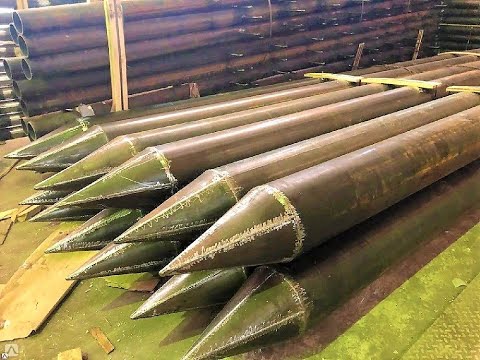

длинное бревно, деревянный брус или доска, или металлический стержень, забиваемые в грунт. Преимущественно употребляются в качестве искусственного основания под сооружениями при слабости естественного грунта, для мостовых опор, для ограждения пространства и с другими строительными целями. С. погружаются в грунт или одиночными, в некотором расстоянии одна от другой, или в виде кустов из 3 и до 18 и более штук, а также сплошными рядами. Деревянные, отдельно забиваемые С. приготовляются преимущественно из соснового леса. Обделка бревна, которое должно быть совершенно прямым, ограничивается сдиранием с него коры. Отдельные С. называются грунтовыми, когда они совершенно забиваются в грунт (напр., под фундаментами строений), и длинными — когда они частью возвышаются над поверхностью земли (напр., в быках деревянных мостов). Для облегчения забивки, которая производится копрами (см.), конец С. заостряется трехгранной или четырехгранной пирамидой; если же С. приходится забивать в плотный и твердый грунт, на нижний конец ее надевается железный или чугунный башмак, а чтобы верхний конец ее не размочаливался от ударов бабы, на голову С. надевают нагретый железный обруч — бугель, который по охлаждении крепко ее стягивает. Толщина круглых С. берется от 5 до 8 вер. Для грунтовых С. надо брать толщину

d = 12 + 3l

а для длинных

d = 15 + 2,75l

где d диаметр С. в сантиметрах, a l длина ее в метрах. Для определения груза, который может быть безопасно принят С., применяются разные формулы. Из них наиболее употребительна формула Брикса:

Р = (hQ²q)/(e (Q + q)²).

Q — вес бабы, q — вес С. (оба в кг), е— осадка С. от последнего удара при забивке, в мм, P — наибольшая нагрузка в кг, которую С. может выдержать, не давая осадки. При устройстве оснований с помощью ростверка, нарубленного на С., может быть допущена нагрузка на кв.стм сечения С.: в болотистом и торфяном грунте от 0,8 до до 1,2 кг, в грунте средней твердости от 3 до 5 кг и в грунте твердо глинистом, уплотненном забивкой С. или песчаном грунте до 7 кг. Когда деревянные С. должны быть длиннее 10 м, их делают составными, посредством наращивания. При этом, для предупреждения разъединения соединяемых концов С., их связывают иногда чугунными или железными муфтами. Кусты С., забиваемые, напр., при мостах и набережных, для предупреждения удара судов, против напора льда и т. д., обыкновенно стягиваются по длине железными обручами. Свайные ряды, забиваемые для ограждения пространства, с целью, напр., препятствовать подмыву оснований каменных мостовых опор, делаются из бревен или брусьев, отесанных на два, три или четыре канта, или из толстых досок. Для получения возможно непроницаемой стенки, забивка производится таким образом, чтобы соседние С. возможно плотнее прилегали одна к другой гладко стесанными ребрами. Для обеспечения большей водонепроницаемости стенку забивают из шпунтовых С. Шпунтовая С. представляет собой тщательно обтесанный брус, имеющий на одном боку продольную выемку, или паз, квадратного или треугольного сечения, которому соответствует такой же формы шпунт, или гребень, на другом боку. При забивке гребень шпунтовой С. входит в паз соседней, ранее забитой С., чем и достигается плотность забитого ряда. В Америке толстые шпунтовые С. составляются из досок, сколоченных по три гвоздями. Гребень и паз образуются при этом расположением средней доски, выдвигаемой на соответственную ширину. Металлические С. бывают пустотелые цилиндрические, отлитые из чугуна, или сплошные железные. Нижний конец оканчивается заострением для облегчения забивки или же винтовым завитком, причем С. погружается в грунт завинчиванием. Чугунные трубчатые С. при большей длине составляются из отдельных звеньев, скрепляемых болтами; нижнее звено, в зависимости от способа погружения С., образует массивный конический или винтовой наконечник. Вследствие хрупкости чугуна, забивка таких С. производится более легкими бабами, или же баба при падении проходит во внутрь трубы, ударяя непосредственно на сплошной наконечник. Металлические С. могут быть также погружаемы в грунт пневматическим способом или и помощью струи воды, которая нагнетается во внутрь трубчатой С. и, вытекая снизу под сильным напором, размывает песок под концом С., вследствие чего последняя, под давлением груза, опускается.
