Сварка арматуры: Сварка арматуры: методы, материалы, параметры тока
Обзор способов сварки арматуры
Сварка арматуры является наиболее надежным методом соединения металлических элементов в монолитную конструкцию. Разрушить подобный стык без специального оборудования будет невозможно, поэтому он чаще всего применяется при возведении несущих конструкций.
Проволочные и болтовые способы соединения арматуры выглядят более практично, так как позволяют при необходимости снова разобрать конструкцию на составные части. Но для тех случаев, когда подобная операция не предусматривается, сварная арматура будет наилучшим из всех возможных решений.
Способы сварки
Контактная стыковая сварка применима для соединения стержней одного или разных диаметров. Этот способ требует большого расхода электродов и металла на швы, поэтому его стараются использовать только в случае крайней необходимости. В целом стыковой метод позволяет сваривать абсолютно все со степенью надежности не ниже заданного значения.
Точечная сварка используется, когда нужно соединить между собой металлически стержни с диаметром не более 50 миллиметров. Этот метод требует меньших затрат материалов и расходников, но и по надежности уступает стыковой сварке. Он хорошо только в тех случаях, когда свариваемые элементы имеют небольшие габариты и мало весят.
Электродуговая сварка позволяет надежно соединять между собой металлически элементы из разных марок стали. Она также применяется на небольших участках каркаса и не пригодна для стыкования крупногабаритных и массивных деталей.
Сварка продольными швами, наоборот, специально предназначается для соединения тяжелых элементов. Этот метод является затратным со всех точек зрения, поэтому применяется довольно редко.
Ванная сварка является наиболее предпочтительным способом соединения арматуры. Она проводится при помощи специальных накладок и требует минимальных затрат электродов и металла на стыки.
Экономическая целесообразность метода давно доказана, так что сейчас все ведущие строительные компании переводят своих работников именно на такой способ. Затраты на ванночки для сварки арматуры окупаются с одного объекта, так что необходимость дополнительного оборудования для работы также полностью оправдана с финансовой стороны.
Все значения указаны в ГОСТ 14098-91
Все расчетные значения были выбраны не случайно, а стали результатом многократных лабораторных испытаний. Они отражают наиболее безопасные параметры, которые обеспечивают максимальную надежность сооружения. И если не соблюдать установленные стандарты, то здание может не перенести критической нагрузки, в результате чего пострадает много людей.
Ванная сварка арматуры колонн позволяет получать надежные конструкции, способные прослужить долгие годы без какой-либо видимой потери прочности. Главное условие — соблюдение всех тонкостей технологического процесса.
Если опыта в сварке металла нет, то лучше обратиться за помощью к профессионалам. Но бывают ситуации, когда сделать это невозможно и нужно все делать самостоятельно. Тогда в первую очередь понадобится грамотная теоретическая база, которую можно найти в учебниках или на тематических сайтах.
Если есть возможность проконсультироваться со специалистом, нужно обязательно ею воспользоваться. Не лишним будет посмотреть видео по сварке арматуры. Ролики зачастую сопровождаются комментариями сварщика, так что позволят более детально понять саму суть процесса.
Написанный текст не всегда воспринимается и усваивается человеком, так как довольно трудно себе правильно все представить в воображении. А просмотренное видео исправит этот недочет и у новоявленного сварщика уже будет перед глазами четкая картинка с поэтапной последовательностью действий. Останется просто повторить все шаги в жизни, и прочная сварная конструкция будет готова.
Сварное соединение — самое надежное
Прочность несущего каркаса обеспечивает долговечность возведенного на нем здания. Но есть и некоторые недостатки, о которых тоже стоит упомянуть. Самый главный выплывает из основного достоинства. Сварка дает крепкое монолитное соединение, которое невозможно нарушить. Поэтому в зонах сейсмической активности велик риск того, что бетонная часть здания при колебаниях земной коры будет трескаться и разрушаться.
Поэтому для застройки в такой местности нужно использовать более гибкие соединения, способные гасить колебания за счет деформации в установленном диапазоне.
Ванночка для сварки арматуры от завода изготовителя
Ванночка для сварки арматуры. Назначение
Ванночки для сварки используются для соединения стержневой арматуры и арматурной проволоки диаметром 3 мм и более. Соединение выполняется при изготовлении арматурных и закладных изделий ж/бетонных конструкций.
Технология ванной сварки
Ванная сварка — сложный технологический процесс соединения двух арматурных изделий одного или разного диаметра с применением (2) ванночки для сварки. Она является неотъемлемой частью соединения, с её помощью два или несколько стержней арматуры соединяются в один элемент. Усилия конструкции передаются частично за счет сварного шва между соединяемыми арматурами, частично за счет ванночки.
Конструкция и размеры
Ванночки для сварки изготавливаются по ГОСТ 14098-91 «Соединения сварные арматуры и закладных изделий железобетонных конструкций».
Вы можете заказать ванночки увеличенной длины и с увеличенными стенками.
Вы можете заказать ванночки по собственным чертежам или эскизам.
Ванночки для сварки арматуры различаются по типу в зависимости от типа соединения арматуры и от способа сварки. Различают вертикальное и горизонтальное соединения арматуры.
Перед заказом необходимо определиться с типом ванночек для сварки по ГОСТ 14098-91.
Ванночки для сварки, тип соединения (способ сварки): С15-Рс
Диаметр арматуры |
Параметры ванночки | |||
---|---|---|---|---|
h | b | L(Аll) | s | |
20 | 32 | 23 | 59 | 6 |
25 | 38 | 28 | 69 | 6 |
28 | 44 | 31 | 75 | 8 |
32 | 48 | 83 | 8 | |
36 | 54 | 39 | 93 | 8 |
40 | 59 | 43 | 101 | 8 |

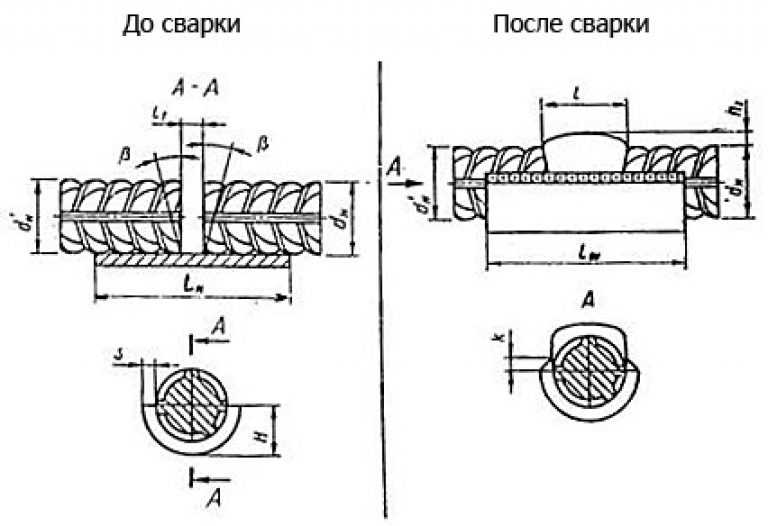

Ванночки для сварки, тип соединения (способ сварки): С19-Рм
Диаметр арматуры |
Параметры ванночки | ||
---|---|---|---|
H | L(Аlll) | S | |
20 | 32 | 52 | 6 |
22 | 34 | 56 | 6 |
25 | 38 | 62 | 6 |
28 | 44 | 68 | 8 |
32 | 48 | 76 | 8 |
36 | 54 | 86 | 8 |
40 | 59 | 94 | 8 |

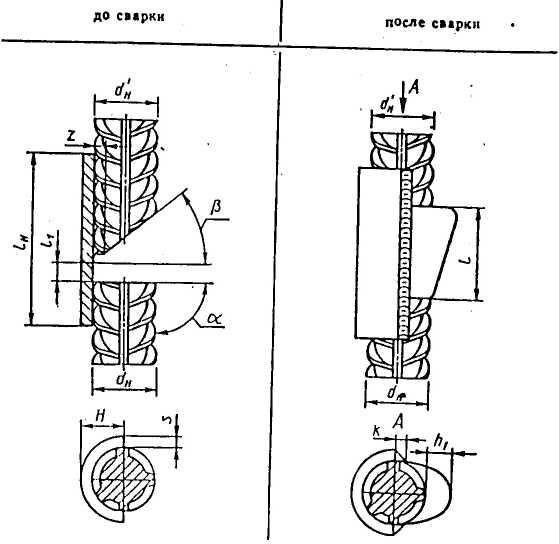

Ванночки для сварки, тип соединения (способ сварки): С28-Мп
Диаметр арматуры |
|||
---|---|---|---|
H | L(Аlll) | S | |
20 | 19 | 59 | 8 |
22 | 20 | 63 | 8 |
25 | 21,5 | 69 | 8 |
28 | 25 | 75 | 10 |
32 | 27 | 83 | 10 |
36 | 29,5 | 93 | 10 |
40 | 31,5 | 101 | 10 |
Покрытие (покраска)
Ванночки для сварки арматуры поставляются без покрытия.
Цены
Цену на ванночки для сварки (мин. заказ от 100 шт.) Вы можете узнать, отправив запрос по форме ниже.
Перед заказом необходимо определиться с типом ванночек для сварки по ГОСТ 14098-91 (см. таблицы 9, 10, 16 выше).
Описание
Завод изготовитель «СТК Конструкция» в Подольске делает ванночки для сварки арматуры не только по размерам указанным в таблице, но так же для различных типов соединений в соответствии с ГОСТ 14098-91.
Типы соединений арматуры ванной сваркой: С14-Мп, С15-Рс, С16-Мо, С14-Мп, С15-Рс, С16-Мо, С17-Мп, С18-Мо, С19-Рм, С17-Мп, С18-Мо, С19-Рм, С24-Мф, С25-Мп, С26-Рс, С27-Мф, С28-Мп, С29-Рс, С30-Мф, С31-Мп, С32-Рс, а так же для типов соединений: Н2-Кр, Н3-Кп.
Современное строительство — это сложный технологический процесс, который нуждается не только в крупном оборудовании, но в небольших устройствах очень конкретного назначения. Этими устройствами являются, например, ванночки для сварки арматуры.
При строительстве каркасно-щитовым методом, который используется при возведении нестандартных и стандартных зданий, производственных цехов, сельскохозяйственных объектов, рабочим приходится сваривать арматуру разной длины, диаметра и типа.
Тут не обойтись без ванночек для арматуры. Они могут иметь другое техническое наименование — их часто называют скобами-накладками. Они используются для стыковки нестандартных арматурных стержней длина которых превосходит прокатную. Изделия представляют собой вогнутую емкость, имеющую в поперечном сечении подковообразную форму. С помощью ванночек для сварки арматуры рабочие и сварщики создают единые силовые каркасы. Эти конструкции хорошо выдерживают проверку на прочность и жесткость по всей длине. Сварные ванны должны изготавливаться в заводских условиях на современном оборудовании, чтобы обеспечивать качество техпроцесса по ГОСТу или ТУ.
Строительство не терпит простоев и срывов сроков, поэтому сварных ванн должно быть много. Обычно их покупают в стандартном варианте, определенного диаметра. Но иногда проект предусматривает нестандартные решения и могут понадобиться устройства по индивидуальным размерам.
Сроки реализации
стандартных и нестандартных заказов
Завод изготовитель «СТК Конструкция», который производит качественные металлоконструкции, принимает заказы любых размеров от строительных организаций на изготовление ванночек для сварки арматуры. Возможен заказ как типовых конструкций по ГОСТ 14098-91, так и помощь в разработке и исполнении индивидуального заказа по специальным чертежам.
Если вам необходимо узнать время изготовления нестандартной формы, чтобы рассчитать время на соблюдение техпроцесса, свяжитесь с нами. Мы расскажем о сроках изготовления, которые вы сможете учесть при планировании. Наш завод предлагает купить ванночки для сварки арматуры в Москве и МО по очень привлекательной цене.
Что такое усиление сварного шва в сварке?
Welding Tech
Усиление при сварке — это термин, используемый для описания процесса включения дополнительного материала в сварной шов с целью улучшения его прочности или других механических свойств. Наиболее распространенной формой армирования является добавление металлического наполнителя, но также могут использоваться другие материалы, такие как керамика или пластик. Усиление также может быть достигнуто путем добавления материала к основному металлу вокруг сварного соединения, известного как плакирование.
Существует ряд различных методов, которые можно использовать для усиления сварного соединения, и наиболее подходящий метод зависит от области применения и используемых материалов. Некоторые из наиболее распространенных методов включают:
- Добавление металлического присадочного материала: это наиболее распространенная форма армирования, которая включает добавление дополнительного металла в сварной шов в виде присадочного материала.
Присадочный материал добавляется с помощью сварочной горелки, а затем расплавленному металлу дают остыть и затвердеть.
- Наплавка: этот метод включает добавление материала к основному металлу вокруг сварного соединения, который может быть в виде тонкого слоя металла или другого материала, например керамики. Плакирование часто используется для улучшения внешнего вида сварного соединения или для его защиты от коррозии.
- Добавление материала к основному металлу: Этот метод включает добавление материала к основному металлу вокруг сварного соединения для увеличения его толщины. Это часто делается при сварке металлов, подверженных высоким уровням напряжения или деформации.
Какое усиление сварного шва разрешено?
Допустимое количество армирования сварного соединения зависит от области применения и используемых материалов. Как правило, количество армирования должно быть сведено к минимуму, так как слишком большое количество армирования может ослабить сварной шов.
Зачем делается армирование?
Армирование часто используется при сварке металлов, которые подвергаются высоким уровням напряжения или деформации, например, используемые при строительстве мостов или сосудов высокого давления. Его также можно использовать для ремонта поврежденных сварных швов или для улучшения внешнего вида сварного соединения.
Как рассчитать усиление сварного шва?
Допустимое количество арматуры в сварном соединении можно рассчитать с помощью ряда различных методов, включая метод Американского общества сварщиков (AWS) и метод Международной организации по стандартизации (ISO).
Преимущества усиления сварного шва
Основное преимущество усиления сварного шва заключается в том, что оно может повысить прочность сварного соединения. Его также можно использовать для ремонта поврежденных сварных швов или для улучшения внешнего вида сварного соединения.
Недостатки усиления сварного шва
Слишком большое усиление может ослабить сварное соединение, а также затруднить его осмотр.
