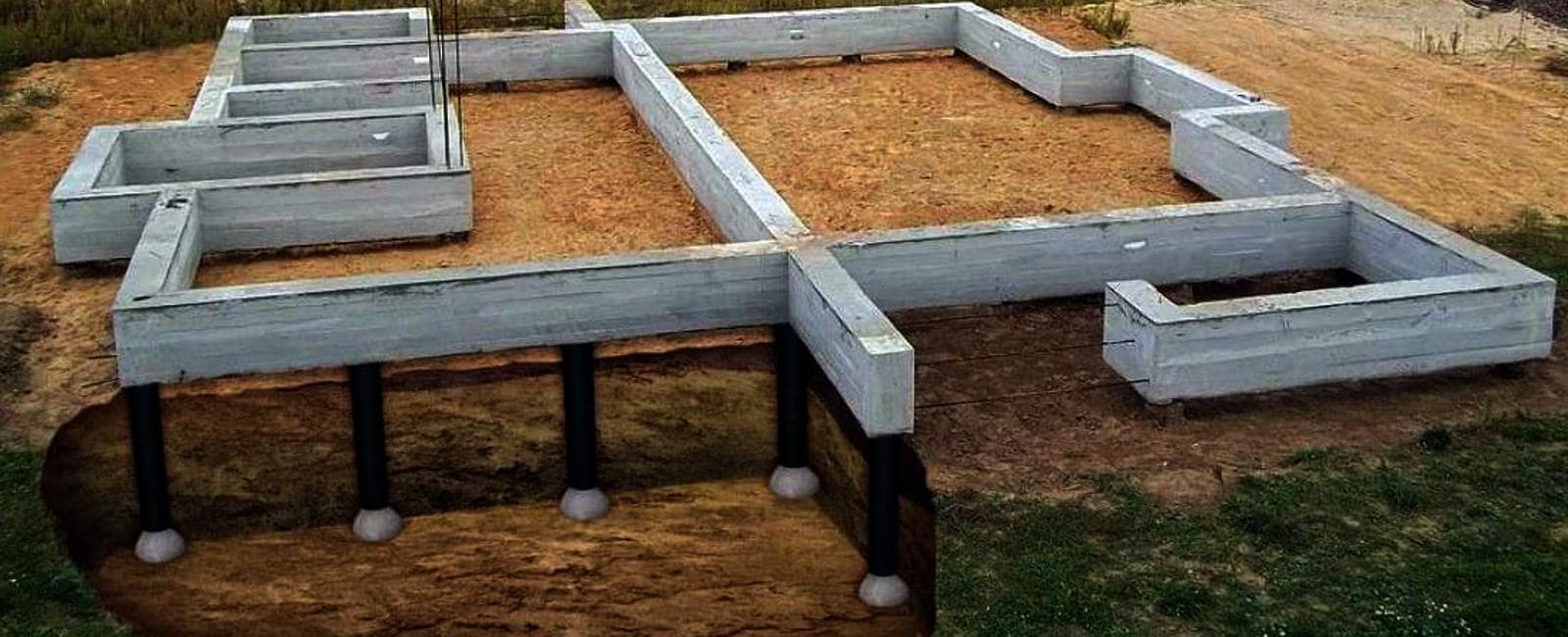

Свайно-ростверковый фундамент. Его особенности, плюсы и минусы
Когда планируется строительство частного дома, дачи, коттеджа или других подобных строений, у застройщиков часто возникает вопрос – на каком основании их лучше всего строить?
Как не допустить ошибки при выборе фундамента?
Пожалуй, сегодня, наиболее популярный тип фундамента в российском загородном домостроении — ленточный. Он считается достаточно крепким и надежным, чтобы выдержать вес любого частного дома, он достаточно теплый, а также хорошо «переносит» сложные климатические условия.
Казалось было, чего тут думать? Берем ленточный фундамент (или плитный, или другие аналоги) и начинаем стройку дома на своем участке. Но не тут то было.
Дело, в том, что на определенных типах грунта, бетонные основания окажутся крайне ненадежными и дом, в лучшем случае, покроется трещинами, а то его и вовсе перекосит.
Чтобы избежать подобных проблем, при выборе фундамента будущей постройки, следует обязательно провести геологические изыскания земельного участка, проверить качество и силу пучения почв, глубину залегания подземных вод, глубину промерзания, плотность почвенных слоев и многое другое.
В зависимости от состояния грунта, веса будущего строения и его площади, сообразуясь со своими финансовым возможностями, уже можно принимать решение о строительстве определенного типа фундамента.
Если вы обнаружите, что земля на участке суглинистая или песчаная, то имейте ввиду, что она склонна к подвижкам, а зимой она расширяется. В этом случае обычный ленточный или монолитный фундаменты – не лучшее решение.
Когда для дома больше всего подходит свайный фундамент?
Сваи тем хороши, что они могут равномерно перераспределять излишнюю нагрузку на разные части конструкции, без ущерба для строения.
При сыпучих и подвижных почвах ленточные и плитные бетонные фундаменты бесмысленны и даже опасны. В этой ситуации рекомендуется строить основу из свай и ростверков. Она защитит дом от повреждений, вызванных движениями почвы.
Плюсы этого типа оснований
Помимо ситуаций, когда стройка ведется на участках с сыпучими и подвижными типам почв, свайно-ростверковый тип фундамента особенно удобен и выгоден при строительстве жилища на склоне холма. В этом случае столбы нивелируют разницу высоты уровня строящегося дома.
Подобранные сваи разной длины позволят без дополнительных затрат сделать основу для постройки на склоне. С одной стороны столбы будут выглядывать из земли чуть-чуть, с другой стороны больше. В целом – их верхушки будут связаны в одно целое горизонтальными соединениями.
Несмотря на то, что дом строится на склоне, тут не нужно никаких дополнительных земляных работ. Экономятся время и затраты на строительство.
При правильном строительстве такого фундамента, дом перенесет возникающие порою люфты под строением. Он будет стоять и зимой, и летом невредимый много лет.
Минусы
Какой и любой другой, свайно-ростверковый тип основания имеет и свои недостатки.
Во-первых, при строительстве такого фундамента очень велика цена ошибки. Неправильно сделанные расчеты могут привести к деформации основы. Поэтому неопытным застройщикам лучше с таким типом оснований не связываться или уже обращаться к профессионалам.
Во-вторых, такие фундаменты следует обязательно утеплять. Ведь дом, в этом случае, почти всегда имеет зазор под полом, между фундаментом и почвой. Важно не просто правильно утеплить, а постараться как-то закрыть нижнюю часть постройки от влияния любых внешних факторов: непогоды, снега и влаги.
Еще один недостаток свайно-ростверкового фундамента заключается в том, что с ним нельзя сделать подвал, только подпол. Это небольшое, низкое пространство для хранения чего-либо в нижней части дома, в закрытом промежутке между почвой и полом строения.
В четвертых, при создании такого основания, возрастает степень важности качества изоляции. Чтобы внизу под полом не было гнили, ржавчины. При строительстве нужно тщательней вести изоляционные работы. А это дополнительные финансовые траты.
Еще один минус – такую основу нельзя делать для тяжелого, массивного строения. В остальном это очень выгодный вид фундамента.
Как выбираются сваи под фундамент?
При выборе свай определяются, из какого материала и вида они нужны. Они бывают:
- круглые;
- квадратные;
- деревянные;
- железобетонные;
- металлические;
- разного диаметра и сечения.
Если принято решение сделать свайно-ростверковый тип фундамента, должны быть сделаны тщательные расчеты. Исходя из этих расчетов, выбирается вид, диаметр или сечение столбов.
Крайне важно правильно подобрать сваи. От этого зависит устойчивость и надежность конструкции. Если есть сомнения, лучше вызвать специалиста, который сделает замеры и спроектирует будущее строительство. Если вы приняли решение делать расчеты своими силами, то следует быть очень внимательным.
При выборе столбов нужно еще учитывать, что они бывают разного типа по способу углубления в почву:
- буронабивные;
- винтовые;
- вбиваемые.
Буронабивная свая делается прямо в почве. Для этого бурят скважину до нужной отметки и постепенно бетонируют ее.
Винтовые сваи ввинчивают в почву. Есть ручные винтовые, которые можно вворачивать вручную. Есть винтовые, которые ввинчивают при помощи спец. техники.
Так, можно подогнать к месту стройки трактор Беларусь с навесным механизмом под бур или со снятым буром. На место сочленения бура укрепить винтовую сваю. И ввинтить ее механическим способом.
Вбиваемые столбы на участке можно вбить, подогнав мобильный копёр, так называемую машину для забивки. Можно использовать экскаватор со сменными навесными приспособлениями, если в их числе есть молот.
Обычно вбиваются железобетонные столбы круглого или квадратного сечения с острым концом на стороне вбивания.
Это делается путем использования вбивающего механизма, с применением молота или вдавливания. Таким образом свая вгоняется в землю на нужную глубину.
Чаще всего такие столбы вгоняются в почву под массивные строения. Под дачи и коттеджи они нужны только в том случае, если строение будет большого веса. Но тогда и количество свай следует рассчитать тщательней и без ошибок.
Этапы строительства свайно-ростверкового фундамента
Сначала следует убедиться, что именно такой фундамент подходит для конкретного участка и проекта дома. Что другая основа нежелательна и не подходит из-за вспучивания и колебаний грунта.
(1) Если решено строить именно свайно-ростверковый тип основания, первым делом следует произвести разметку под стройку. Разметка делается при помощи колышков, веревок и нивелира.
Использование нивелира важно и в дальнейшем. При сравнивании горизонтальной плоскости по верхушкам вгоняемых в землю свай.
(2) Когда участок под дом размечен, следует наметить места, где они будут находится.
Перед этим желательно снять дерн и насыпать песчаную подушку. Это обеспечит лучшие условия для работы.
(3) Под несущими стенами необходимо наметить установку столбов. В зависимости от площади стройки их можно устанавливать на расстоянии через 1,5 или 2 метра.
Под стены внутри дома, где тоже будут проложены узлы ростверков, отметки под столбы можно наметить чуть реже.
Рекомендуется особое внимание обратить на углы. Они выполняют важную функцию двойного назначения: связывают соединения по углам и отвечают за распределение равномерной тяжести постройки по всей площади основания.
(4) После этапов разметки и подготовки начинается само строительство. Сваи вгоняют на глубину 1,5 или 2 метра. Сверху, обычно, делают выступ столбов над поверхностью высотой в 40–50 см.
Изделия ввинчивают или вбивают техникой. И обязательно следят за точностью вертикального вхождения в грунт, а также отмечают нивелиром горизонт верхней плоскости столбов.
В идеале должно получиться так, чтобы на все вбитые сваи была возможность уложить правильно сразу все ростверки. Если все сделано грамотно, то ростверки будут горизонтальны по всем направлениям соединений между столбами.
![]()
(5) На заключительном этапе ростверки скрепляются друг с другом:
- Деревянные ростверки просверливают в нужных местах и впритирку сажают на штыри;
- Бетонные – приваривают арматурными выступами;
- Металлические тоже крепят при помощи сварки.
Получившийся каркас должен крепко сидеть в земле и быть хорошо скреплен во всех своих сочленениях.
Другие типы ростверков
Иногда строят фундамент для дома на так называемых заливных ростверках. В этом случае, между сваями прокладываются горизонтальные опалубки, внутрь которых укладывается в определенном порядке связанная арматура и заливается бетон необходимой марки.
Есть способ укладки ростверков на почву. Это когда запроектированный дом будет иметь небольшой вес, и для него не страшен возможный дисбаланс связки ростверки–свая.
Тогда между сваями прокладываются ростверки на подготовленной песчаной подушке. Они могут быть деревянные, железные, из бетонных балок.
В этом случае важно не забывать о тщательной изоляции. Соприкосновение с почвой ростверков должно быть максимально защищено от окисления (а следовательно коррозии) и других негативных разрушающих последствий.
Почему важно делать изоляцию свайного фундамента?
Каркас свайно-ростверкового фундамента следует по максимуму защитить от сырости, ветра, снега. В конечном счете, никакая коррозия не должна проникать под пол дома, в конструкцию его фундамента.
Для этой задачи есть много новых композиционных материалов для изоляции. Их можно посмотреть на строительных рынках или в интернете и выбрать подходящий вариант.
Для дополнительного изолирования, еще можно бетон прокрасить смесью строительной смолы с соляркой. Еще можно закрыть полиэтиленовой пленкой, а все металлические соединения покрыть изоляционными строительными материалами. Чтобы не было ржавчины.
Перед строительством самого дома, важно построить защиту снизу по бокам здания в виде кирпичной или иной стенки. Опять же важно все правильно рассчитать, не переборщить с защитой — выбрать такой способ, который не перегружал бы вес строения.
Заключение
Следует помнить, что основная нагрузка в этом типе фундамента ложится на сваи. Неравномерное распределение веса при строительстве верхних этажей может создать дополнительную нагрузку на отдельные части и привести к деформации основания.
С другой стороны, при правильно сделанных расчетах и соблюдении технологии строительства, дому на свайном фундаменте ничего не грозит. Он простоит долго и ему будут не страшны движения грунта. Он легко «переживет» любое весеннее половодье и зимние морозы.
Как вы уже убедились, строительство фундамента — это очень ответственный процесс. Крайне важно все рассчитать и сделать правильно, иначе надежность дома и безопасность проживающих окажутся под угрозой. Если у вас нет опыта в строительстве, то лучше это доверить профессионалам.
Свайно-ростверковый фундамент — устройство, фото, видео
Применение ленточного, также как и плитного фундамента в своём роде считаются традиционными видами, их не всегда рентабельно использовать. Иногда возникают ситуации, что по финансовым соображениям свайно-ростверковый фундамент наиболее актуален. Чаще всего подобные моменты возникают на почве, характеризующейся нестабильностью и слабонесущем грунте, также при строительстве на глубоко промерзающих грунтах.
Монолитный ростверк на сваях достаточно популярен и при строительстве частного сектора, причём независимо от глубины замерзания. Строительство свайно-ростверкового фундамента, обычно его используют под основу для зданий с небольшим числом этажей, причины этому его экономичность, надёжность и достаточно быстрое производство винтовых свай.
Данное основание прекрасно подходит для следующих домов:
- Каркасных
- Газо — пенно — бетонных
- Кирпичных.
Прежде чем встанет вопрос, как сделать ростверковый фундамент, необходимо тщательно определиться с вариантами подбора свай.
Подбор свай под свайно-ростверковый фундамент
Выбор свай для дальнейшего строительства зависит от материала, из которого сделаны стены. Приоритет отдаётся конструкциям из:
- Бетона
- Стали
- Железобетона
Для заложения свайно ростверкового фундамента применяются следующие виды свай:
- Набивные. Приемлемым считается использование при строительстве набивных свай. Они, как правило, укладываются в заранее подготовленные отверстия непосредственно на самом участке строительства. При условии пучинистых почв лучшая сейсмо-устойчивость достигается забивными опорами, которые заглубляются посредством спецтехники.
- Забивные. Их установка проходит без бурения. Грунт также не вынимается. В строительстве свайного ростверка частных домов такие сваи практически не используются, в виду отсутствия необходимой техники.
- Буронабивные.
- Буровые железобетонные. Как и в ситуации с буронабивными, осуществляется бурение скважины, в которую вбивают подготовленные железобетонные сваи.

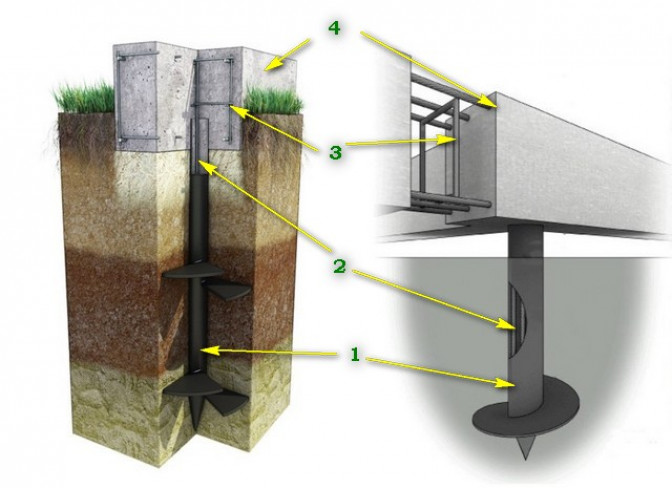

- Винтовые. Сваи из метала, с острым концом и винтовыми лопастями, разрезающими землю. На большой глубине установка проходит с помощью спецтехники, на маленьких можно вручную, т.к. предполагает использование под разные типы домов и из любых предполагаемых материалов. При строительстве частного сектора, наряду с высоким свайным ростверком, более широкое использование получили буронабивные сваи. Они популярны при возведении не только домов для круглогодичного проживания, но и для бань и дач, которые можно возводить без расчёта, лишь взглянув на фото или видео.
- Висячие. Особенность висячих свай — объёмная боковая поверхность, с помощью которой они и передают основную часть нагрузки, в некоторых случаях до 65- 75%.
- Сваи ТИСЭ. Считаются основой свайно-ростверкового фундамента
- Сваи-стойки. Переводят при помощи своего острия долю нагрузок. Имеют неразвитые боковые стенки с гладкой поверхностью.
Расположение свай при строительстве ростверка
Заделку опор, как правило, устанавливают вертикально. Но иногда одну или даже несколько выставляют под наклоном. Такие методы используются обычно на участках с наклонной плоскостью.
Под частные малоэтажные дома их монтируют в виде ленты, ставя в один или несколько рядов. Также если планируется большая нагрузка, то применяется кустовой метод. Обычно это происходит на углах предполагаемого строительства. Сваи желательно выбирать с круглым сечением, их будет проще заглубить при помощи строительного бура.
Разметка
В первую очередь необходимо снять плодородный слой почвы, затем нужно выровнять площадку. При помощи шнуров и колышков проводится разметка границ дома.
Возводим свайно-ростверковый фундамент согласно технологии
Возведение фундамента проходит в несколько этапов:
- Геологическая разведка – анализируется тип и однородность грунта.
Отсыпка песчаной подушки – благодаря ей основание будет более защищено от естественных повреждений посредством движения грунта, необходимо заранее сделать железобетонную фундаментную ленту.- Сбивка опалубки – желательно сделать монолитную конструкцию, ещё лучше применить пенополистерол. С его помощью можно добиться лучшего уровня гидроизоляции, тем самым утеплить основание.
-
Монтаж конструкций из свай — сначала спецтехникой бурятся отверстия, Функцию необходимой обсадки выполняет асбестоцементная труба, армирование проводят в виде 4-х арматур сопряженных между собой.
- В обязательном порядке изолируются опоры свайного ростверка, прежде чем осуществлять работы по армированию. Выходящая из земли арматура закрепляется армированными частицами ростверка.
- Производится общее армирование ленты со сваями, и дальнейшей заливкой бетонного раствора. В первую очередь заливаются опоры, затем железобетонная плита.
Важно помнить, что отсыпанная на начальном этапе подсыпка устраняется после набора ростверком половины прочности, а заливают его исключительно после 7-и дней как забетонировали свай. При нарушении технологии, свайный фундамент во время эксплуатации может преподнести сюрпризы в виде повреждения здания. Такое основание даёт шанс неплохо сэкономить, но с тем, же выдвигает высокие требования к этапу подготовительных работ, тогда и прослужит не менее ста лет.
Распределение и этапы заливки ростверка
Свайно ростверковый фундамент определяется несколькими этапами заливки:
- Формируется каркас для опалубки
- Засыпается песок
-
Обязательная закладка пенополистерола.
- Заливается бетоном.
Утепление фундамента
После выполнения первоочередных работ, стоит подумать об утеплении. В качестве утеплителя применяется жидкий материал. Выполняется данная процедура при помощи распылителя и посредством строительного фена.
Недостатки
Как и при любом моменте в строительстве, свайный фундамент с ростверком, также имеет свои минусы.
- Между поверхностью и ростверком появляется свободное пространство, в процессе работы которое крайне необходимо заполнить, предварительно оставив небольшой зазор между забивкой.
- В постройках, где установлен монолитный свайный фундамент, полностью отсутствует возможность оборудование подвала.
- Монолитное основание имеет большую высоту и зазор, где селятся насекомые. Его желательно закрыть.
Основные ошибки при закладке фундамента
Свайно-винтовой фундамент с ростверком не предусматривает ошибок, но застройщик иногда их допускает:
-
Недостаточная связь свай с ростверком.
В зимний период происходит расширение грунта за счёт его промерзания, поэтому на столбы начинают действовать опрокидывающие силы. Сваи ближе к поверхности находятся под давлением от замерзшей почвы в сторону подпольного пространства. Если столб недостаточно зафиксирован, то он может продавливаться. Результат этой ошибки — механические повреждения. Стены построек, изготовленные из сырья легкого веса, подвергаются наибольшему риску и соответственно более крупным повреждениям.
- Не слишком глубоко заложенные сваи. Цельная конструкция на сваях, как правило, способна произвести усадку в случае, если опоры посажены на недостаточную глубину. Впоследствии этой ошибки полость между грунтом и нижней частью ростверка просто исчезнет.
- Ошибки при расчётах по несущей способности. Определяющим фактором при расчёте является тип грунта. Неточности могут привести к тому, что от нагрузки вся конструкция начнёт погружаться в почву.
Если Вас заинтересовала данная статья и Вы желаете заказать дешевые винтовые сваи под ростверковый фундамент, то посмотрите стоимость винтовых свай в Москве.
, плюсы и минусы, строительство
Проблема выбора фундамента под сооружения существует в сложных горно-геологических условиях. Рационально использовать свайно-ростверковый фундамент, предполагающий 20% стоимости строительства. Подземная часть висячих стержней увеличивает несущую способность грунта и обеспечивает надежность конструкции. Реконструкция некачественного фундамента требует дополнительных вложений, поэтому актуальным направлением является соответствующее проектирование.
Содержание
- Определение свайно-ростверкового фундамента
- Выбор свай
- Виды свайно-ростверкового фундамента
- По способу погружения в грунт
- По степени заглубления 90 007 Технология строительства
- Процесс и этапы заливки ростверка
- Проведение работ по утеплению фундамента
- Возможные ошибки
- Плюсы и минусы свайно-ростверкового фундамента
Определение свайно-ростверкового фундамента
Свайно-ростверковый фундамент возводится на неустойчивых грунтах Конструкция применяется для возведения зданий на неустойчивых грунтах или в случае возведения крупногабаритного сооружения. В качестве основания используются сваи с заостренным концом, каждая из них выдерживает усилие 2 – 5 тонн. Вершина стержней объединяется балочным или плитным поясом, который называется ростверком. Обвязка закладывается под несущие стены и размещается по периметру дома.
Для определения количества висячих элементов производится расчет, требующий характеристик:
- вес здания с оборудованием, людьми, снеговой и ветровой нагрузкой;
- технические показатели грунта на строительной площадке.
Ростверк равномерно распределяет статические нагрузки и связывает вертикальные стержни, чтобы они не смещались под нагрузкой. Сваи делают из металла или железобетона, а для соединительных балок берут металлические профили, бетон, деревянные бруски.
В частном домостроении ростверк фундамента на сваях применяется редко из-за большой затратной части. Применение такой конструкции оправдано, если дом строится в заболоченной местности или на грунтах, относящихся к категории зыбучих песков.
Выбор сваи
Разновидности свай по конструкции и типу установкиДлина сваи, диаметр зависит от нагрузки, сопротивления слоя грунта и назначается так, чтобы элемент находился вне зоны промерзания грунта . Длина скважины зависит от возможностей бурового оборудования. Низ ростверка определяется наличием технического чернового этажа, подвала, рельефом земельного участка.
Проект свайного фундамента выполняется по результатам инженерных разработок, информации о сейсмичности района. При выборе технологии учитываются экологические требования и сравниваются экономические варианты других решений. Правила расчета приведены в нормативном документе СНиП 11.В.1 — 62.
В плане сваи размещают с постоянным или переменным шагом, который предварительно указывается на чертеже. Висячие элементы и ростверк рассчитываются по деформациям с условием, что конструкция осядет на величину меньше нормативного показателя. Метод позволяет определить рентабельность основания ростверка до устройства монолитного ленточного фундамента, сплошной бетонной плиты.
Виды свайно-ростверкового фундамента
Сваи с железобетонным ростверком — самые прочныеСлабые грунты протыкают острием стержня до упора в устойчивые грунты, к которым относятся грубые, скальные пласты и крепкие глинистые породы. Длина вертикального шпунта может быть до 20 метров.
Свайный фундамент с ростверком подразделяется по признакам:
- материал — бывают железобетонные, деревянные, стальные и бетонные варианты;
- способ погружения в грунт — делятся на забивные, вибропогружные, шнековые;
- обработка грунта — висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на устойчивую породу.
Сечение желобов квадратное, многоугольное, трубчатое. Элементы выполнены составными, цельными, винтовыми, с развальцовкой. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются на необходимую длину.
Способом погружения в грунт
Вибратор для свайСваи забивные забивают ударным оборудованием. Наконечник смещает частицы грунта в сторону, вверх при углублении и проникает в грунт. Стержень выталкивает объем грунта, равный объему затопленной площади, и дополнительно обжимает основание. На строительной площадке используются дизельные и штанговые молоты.
Вибрационный метод снижает трение в грунте и на боковой поверхности погружного элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Землю уплотняют на расстоянии 1,5 — 3 диаметров сваи от ее тела. Применяются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разрушают структуру грунта.
Свинчивание с напором производится для железобетонных и стальных свай с использованием автомобильных установок. Вертикальные элементы имеют наконечник с винтовой лопастью, ствол, направляющую и удлинитель. Применяются для реконструкции и ремонта фундаментов и для строительства в районах вечной мерзлоты, на пучинистых, обводненных грунтах.
По степени заглубления
Чем больше свай для ростверка, тем дороже фундаментВисячий ростверк работает в среде сжимающихся грунтов, распределяет нагрузку с помощью силы бокового трения, сопротивления оголовка. Такие элементы невозможно заглубить до стабильного образования, и в этом их недостаток. Для надежности увеличивают площадь пяты направляющей части и размещают на площадке большее количество элементов.
Увеличение размеров приводит к удорожанию конструкции фундамента, увеличению трудоемкости. Большой объем потянет вес и дополнительная тяга. Уменьшение расстояния между подвесными стержнями иногда спасает положение.
Стойки имеют наконечник, передающий усилие на несжимаемые слои; такие стержни не приводят к усадке конструкции. Реечные пазы применяют для усиления фундамента при прокладке коммуникаций, трубопроводов, железнодорожных путей, так как они обладают высоким коэффициентом сопротивления сдвигу. В городе их возводят как опоры для стен и для строительства промышленных агрегатов с тяжелой техникой.
Технология строительства
Для устойчивости под ростверк засыпается песчано-щебеночная подушкаСкважины углубляют ручными бурами, при этом бурят диаметром 100-200 мм, а длину ограничивают расстоянием 1 м . Моторизованные, гидравлические и электрические машины увеличивают поперечный размер скважины и длину проходки до трех метров. Ростверки для свайных фундаментов требуют песчано-щебеночного слоя толщиной 15 – 20 см.
Допускается состав подсыпки:
- щебень мелкий, песок — 1:2 соответственно;
- песок крупный, гравий средней фракции — 2:3 соответственно.
Количество вертикальных стержней принимают расчетным путем, а при их отсутствии принимают запас прочности основания, сваи располагают с минимальным шагом 1 м. Центры стержней совпадают с осями разбивки дома, диаметр свай может быть 170 — 400 мм. Для армирования применяют сварные или вязаные каркасы с ребристым армированием диаметром более 12 мм. Продольные стержни следует выполнять из металла класса А-3, а А-1 размещать в поперечном направлении.
Процесс и этапы заливки ростверка
Заливка ростверка после установки свайГерметизация арматурных выходов и жесткое соединение ростверка со сваями обеспечивается при слабых грунтах и боковой нагрузке на здание. Концы загибают и прикрепляют к каркасу ростверка с помощью вязальной проволоки. Ростверк заливается слоями, до 25 см бетонируется в один прием. Электрический вибратор используется для удаления пузырьков воздуха из массы. Бетон набирает 100% прочности через 28 дней, только после этого его нагружают и укладывают ростверк.
Пошаговая инструкция правильного заполнения:
- заполнить опалубку на треть;
- трубка автомиксера поднимается так, что часть ее падает на дно;
- просочившаяся масса прижимается к земле, образуя жесткую опорную платформу; фитинги
- вставляются так, чтобы верх не выступал над уровнем трубы;
- в верхней части бетона размещается стержень с резьбой для соединения с ростверком, элемент выступает на 30 см.
Опалубку лучше заливать непрерывно с перерывом для уплотнения слоев. Если вырыть траншею по ширине ростверка, опалубка не нужна, бетон можно заливать прямо в землю.
Проведение работ по утеплению фундамента
Схема утепления ростверка с помощью пены, которая наносится с помощью напыленияЖелезобетонный ростверк становится мостиком холода, независимо от его расположения на уровне земли. Конструкция отводит тепло от стен, которые возведены непосредственно на ней. Утепление работает аналогично утеплению ленточного основания и защищает сам ростверк от потерь энергии.
Деревянная или металлическая балка оставляет под домом продуваемое ветром пространство. Щель закрывается утеплителем, чтобы сэкономить на отоплении дома. В это пространство также закладывается канализация, водопровод, а теплоизоляция защищает от замерзания воды и стоков.
Мусор и листья попадают на открытое пространство под зданием, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть выглядит привлекательно и украшает фасад. Утепление подвала производится одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты теплоизоляции зависят от высоты цокольной части, особенностей ростверка.
Возможные ошибки
Чтобы ростверк не обрушился, необходимо правильно рассчитать количество свай и армировать бетон арматуройУстановку свай с ростверком лучше доверить специалистам или работать по чертежу и только после технического расчета. Нарушение технологии приведет к проседанию и разрушению дома.
Типичные ошибки:
- отсутствие вертикальности при заглублении сваи;
- использование ямок при затягивании винтовых стержней;
- установка так, чтобы свая касалась сплошного фундамента, но должна уходить в него на 0,2 — 0,3 м;
- нарушение технического плана размещения элементов;
- без учета металлических головок на вершине сваи;
- использование отверстий от старых свай для установки новых.
Наклонные стержни уменьшают несущую способность фундамента; со временем такие элементы можно вытащить из земли. Сваи следует вкапывать в землю, начиная с поверхности земли. Полость элемента после забивания бетонируется и ограничивается наголовником, предохраняющим от влаги.
Плюсы и минусы свайно-ростверкового фундамента
Под свайный фундамент невозможно обустроить подвал.Устройство требует меньше материалов, чем для изготовления сплошной монолитной плиты, при этом заглубление выбирается любое, возможно строительство на зыбком грунте или в условиях вечной мерзлоты. Небольшой объем выкапываемого грунта не требует применения экскаватора, а винтовые сваи забиваются буром.
Технологические особенности позволяют снизить стоимость свайного фундамента до аналогичного показателя для ленточного фундамента при демонстрации высоких прочностных характеристик. Снижение трудоемкости приводит к тому, что комплекс работ вместе с утеплением выполняет бригада специалистов, состоящая из трех человек.
Недостатком свайного фундамента с ростверком является то, что в таких домах сложно построить цоколь или цокольный этаж. Для их возведения требуется дополнительный комплекс работ по герметизации пространства теплыми стенами, что удорожает строительство.
Технология предполагает точное соблюдение соотношения компонентов бетона и марок составляющих материалов для предотвращения разрушения стержня под действием бокового давления грунта.
Фундаменты для ростверка — ростверк из стали и дерева
Ростверковый фундамент используется, когда необходимо передать большие структурные нагрузки от колонн, простенков или стоек на грунт с низкой несущей способностью. Фундамент ростверка часто оказывается более легким и экономичным. Это позволяет избежать глубокой выемки грунта и обеспечивает необходимую площадь основания для снижения интенсивности давления в пределах безопасной несущей способности грунта. В зависимости от материала, использованного при строительстве фундамент ростверка можно разделить на следующие две категории.
(а) Фундамент ростверк стальной
(б) Фундамент ростверк деревянный
(а) Фундамент ростверк стальной:
Ростверк стальной фундамент состоит из стальных балок, также известных как балки ростверка, которые представлены одно- или двухъярусными. При двухъярусном ростверковом фундаменте верхний ярус укладывают под прямым углом к нижнему. Балки ростверка каждого яруса удерживаются распорками 20 мм с 25 Сепараторы труб диаметром мм. Балки располагаются на таком расстоянии друг от друга, чтобы обеспечить возможность размещения и уплотнения бетона между ними. Минимальный зазор в 8 см считается наиболее подходящим. В любом случае расстояние между полками балок не должно быть более полутора-двухкратной ширины полки, но не более 30 см. Если балки располагаются на большем расстоянии друг от друга, существует опасность того, что бетонная заливка не будет действовать монолитно с балками, что может привести к разрушению фундамента. Для защиты балок от коррозии на внешних сторонах наружных балок, а также над верхней полкой верхнего яруса сохраняется защитный слой толщиной не менее 10 см. Защитный слой бетона под нижней балкой должен быть не менее 15 см. см.
Способ устройства Фундамент стальной ростверк:
Выемки ведутся на проектную глубину и основание хорошо выравнивается. Это фундаментное ложе покрыто слоем богатой бетонной смеси толщиной не менее 15 см. Это хорошо уплотнено, чтобы сделать слой бетона непроницаемым основанием. Затем на эту бетонную подушку на заданном расстоянии друг от друга с помощью сепараторов укладывают балки ростверка проектных размеров. Верхнюю поверхность полок балок ростверка приводят в горизонтальную плоскость и вокруг нижних полок балок заливают обильный цементный раствор для крепления балок к бетонному основанию. Затем бетон укладывается между балками и вокруг них. Если требуется предоставление другого уровня. его держат под прямым углом к уже уложенному ярусу и все пространство заливают бетоном.
(b) Деревянный ростверк:
Там, где почва мягкая и постоянно заболоченная, стены здания можно экономически поддерживать за счет деревянного ростверка соответствующей конструкции. Фундамент из деревянного ростверка можно смело использовать для легких построек, ограничивая нагрузку на грунт до 5,5 т/кв.м. В этом типе конструкции бетонный блок, обычно расположенный под фундаментом стены, заменяется деревянной платформой.
Фундамент деревянного ростверка для стены Деревянная платформа состоит из досок обычно от 8 см до 10 см. толстые, расположены в два слоя, один продольный, а другой поперек стены, выходя за основание фундамента примерно на 45-60 см в каждую сторону.
