🏠 Свайно-ростверковый фундамент: виды и назначение

Если участок имеет достаточно сложный ландшафт, в качестве основания для дома стоит использовать свайно-ростверковый фундамент. Подобное основание обладает высокими эксплуатационными характеристиками и имеет ряд достоинств. Предлагаем познакомиться с существующими разновидностями и порядком выполнения монтажных работ.

ФОТО: postroifundament.ru Свайно-ростверковый фундамент – универсальное основание.ФОТО: postroifundament.ru
Свайно-ростверковый фундамент – универсальное основание.

Читайте в статье

Свайно-ростверковый фундамент: условия применения

Подобное основание способно прослужить много лет, выдерживая значительные температурные колебания. Подходит для общественных зданий и жилых домов. Применяют для каркасных строений, а также сооружений, построенных из кирпича и газосиликатных блоков. Допустимо строительство на участках с повышенной плотностью, высоким уровнем грунтовых вод либо с нестабильной почвой и плывунами.

ФОТО: f136.ru Выдерживает нагрузку, создаваемую кирпичными стенами.
ФОТО: f136.ru
Выдерживает нагрузку, создаваемую кирпичными стенами.

Конструктивные особенности и принцип работы

Свайно-ростверковый фундамент состоит из свай и ростверка. Последний – это плиты либо балки, соединяющие опоры между собой. Монтируется над поверхностью земли. Бывает монолитным, сборно-монолитным, сборным.

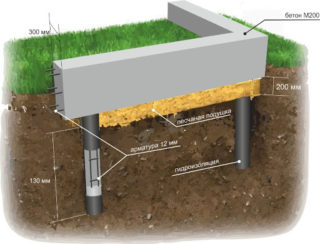

ФОТО: montag-rb.ru Свайно-ростверковый фундамент состоит из опор и ростверка.ФОТО: montag-rb.ru
Свайно-ростверковый фундамент состоит из опор и ростверка.

Соединение опор между собой с помощью ростверка способствует равномерному распределению нагрузки. Это актуально при строительстве блочных либо кирпичных строений.

ФОТО: teremforum.ru Ростверк равномерно распределяет нагрузку.
ФОТО: teremforum.ru
Ростверк равномерно распределяет нагрузку.

Основные виды свайно-ростверкового фундамента

Конструктивное исполнение свайно-ростверкового фундамента может отличаться. Для его устройства могут использоваться опоры разного типа. Предлагаем познакомиться с основными видами, чтобы вам было проще сделать выбор в пользу основания конкретного типа.

ФОТО: vitoslavica.ru Исполнение свайно-ростверкового фундамента может отличаться.ФОТО: vitoslavica.ru
Исполнение свайно-ростверкового фундамента может отличаться.

По типу обвязки

Для изготовления ростверка может использоваться стальной швеллер либо монолитный железобетон. Наибольшее распространение получил второй тип. Такая конструкция способна выдержать значительную нагрузку. Если возводится хозпостройка, гараж либо каркасное строение, можно использовать металлическую обвязку.

ФОТО: superfundamentufa.ru Железобетон способен выдержать значительную нагрузку.ФОТО: superfundamentufa.ru
Железобетон способен выдержать значительную нагрузку.

По типу свай

В зависимости от типа используемых опор, свайно-ростверковый фундамент может быть:

  1. Винтовым. Аналогичен основанию на винтовых сваях, но имеет расположенный на опорах ростверк. Сваи металлические, имеют большой диаметр. Их нижняя часть выполняется заострённой с лопастями для удобства закручивания.
  2. Буронабивным. Опоры формируются внутри асбестоцементных труб, используемых в качестве несъёмной опалубки. Оптимальный вариант при устройстве основания своими руками.
  3. Забивным. Допускает использование пустотелых опор, а также цельных, изготовленных из стали, дерева, железобетона. Монтируются в предварительно подготовленные скважины, глубина которых равна трети длины опоры.
ФОТО: vitoslavica.ru Буронабивные сваи достаточно популярны.ФОТО: vitoslavica.ru
Буронабивные сваи достаточно популярны.

По способу погружения в грунт

Свайно-ростверковый фундамент, в зависимости от способа погружения опор в грунт, принято делить на:

  • забивной. Для забивания свай используется спецтехника;
  • набивной. Сначала бурятся скважины, затем в подготовленные ямы заливается бетон;
  • винтовой. Для вкручивания опор используется спецоборудование.

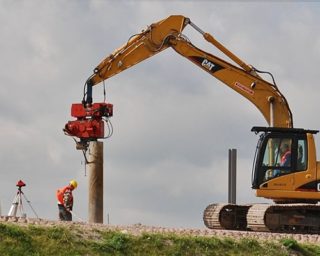

ФОТО: sdmco.ru Забивные сваи погружаются в грунт с помощью спецтехники.ФОТО: sdmco.ru
Забивные сваи погружаются в грунт с помощью спецтехники.

Достоинства и недостатки

Для свайно-ростверкового фундамента характерен ряд преимуществ. Такое основание:

  • доступно. Минимальный объём земляных работ существенно снижает затраты на устройство фундамента;
  • устойчиво. Благодаря большой несущей способности может использоваться для возведения многоэтажных строений из тяжёлых материалов;
  • универсально. Оптимальный вариант для большинства грунтов и участков с любым ландшафтом. Уровень грунтовых вод также не имеет значения;
  • допускает отдельный монтаж набивных свай и ростверка, позволяя сократить затраты на бетонную смесь;
  • позволяет выбрать месторасположение свай с учётом прохождения подземных коммуникаций. Это значительно упрощает выполнение проектных работ;
  • обладает высокой прочностью. При условии, что все монтажные работы были выполнены с соблюдением правил, свайно-ростверковый фундамент не деформируется в процессе эксплуатации;
  • позволяет отказаться от выполнения подготовительных работ;
  • обладает хорошими теплоизоляционными характеристиками;
  • существенно снижает риск затопления дома при выборе свайных конструкций достаточной высоты;
  • легко монтируется. Работы могут выполняться самостоятельно;
  • формируется в сжатые сроки.
ФОТО: kabrus.ru Подходящий вариант для участков с любым ландшафтом.ФОТО: kabrus.ru
Подходящий вариант для участков с любым ландшафтом.

Из недостатков стоит отметить:

  • сложность строительства на участках с каменистой почвой, так как на них достаточно проблемно установить сваи;
  • необходимость выполнения дополнительных теплоизоляционных работ при возведении дома в регионе с суровым климатом;
  • невозможность устройства подвала либо цокольного этажа;
  • необходимость расчёта несущей способности опор, который проблематично выполнить самостоятельно.

От устройства свайно-ростверкового фундамента стоит отказаться при возведении частного дома на участке с горизонтальным смещением почвы либо со значительной усадкой. Это может спровоцировать нарушение устойчивости опор.

ФОТО: sps-str.ru От устройства повала придётся отказаться.ФОТО: sps-str.ru
От устройства повала придётся отказаться.

Критерии выбора: когда свайно-ростверковый фундамент – лучший вариант

Выбор в пользу свайно-ростверкового фундамента делается в том случае, если:

  • участок с большим уклоном. Устройство ленточной конструкции будет затруднено;
  • имеются элементы ландшафтного дизайна, которые не хочется разрушать при строительстве дома;
  • невозможно выполнить земляные работы из-за близкого расположения соседних строений;
  • грунтовые воды подошли близко к поверхности. Устройство высокой подсыпки чревато значительными финансовыми тратами;
  • надо сократить сроки строительства;
  • на участке уже имеются инженерные коммуникации. Их наличие усложняет возведение фундамента.
ФОТО: small-house.ru В ряде случаев свайно-ростверковый фундамент – лучший вариант.
ФОТО: small-house.ru
В ряде случаев свайно-ростверковый фундамент – лучший вариант.

Проектирование

До начала монтажных работ выполняется точный расчёт свайно-ростверкового фундамента, который начинается с проработки проекта будущего здания и составления эскиза основания. Обязательно прорабатывается схема расположения свай. Их устанавливают в местах пересечения стенок и в углах.

ФОТО: obetone.com Схема расположения свай тщательно продумывается.ФОТО: obetone.com
Схема расположения свай тщательно продумывается.

Внимание! Расстояние между сваями обычно не превышает 3 м. При большем значении монтируются дополнительные опоры.

Совместно с расчётом количества и определением месторасположения опор, рассчитывается их высота и толщина. Для точного вычисления надо знать:

  • массу возводимого строения. Рассчитывается суммарный вес отделочных материалов, мебели, домашней утвари;
  • опорную площадь. Зная вес и учитывая коэффициент надёжности, определяют нагрузку на каждую опору;
  • габариты свай. Определяется площадь одной опоры. Суммарное значение сравнивается с требуемой опорной площадью.

Расчёт необходимого количества материалов

До начала монтажных работ следует приобрести всё необходимое. Количество свай рассчитывается по разработанной схеме. Материал для изготовления ростверка закупается с учётом его параметров. Для этого определяется необходимый объём бетонного раствора.

ФОТО: stroyfora.ru Необходимое количество материала рассчитывается для конкретной конструкции.
ФОТО: stroyfora.ru
Необходимое количество материала рассчитывается для конкретной конструкции.

Технология строительства: основные этапы

Чтобы свайно-ростверковый фундамент смог выдержать эксплуатационную нагрузку, при выполнении монтажных работ следует тщательно соблюдать технологию. Предлагаем познакомиться с основными этапами и их содержанием.

Разметка и земляные работы

До начала строительных работ на участке выполняется подготовка территории. Если имеются насаждения или камни, мешающие формированию основания, их удаляют. Грунт выравнивается. Наносится разметка. Для определения положения опор свайно-ростверкового фундамента используются колышки с ниткой. Выясняется место наружной и внутренней стены. Контролируются положения диагоналей.

После выполнения разметки производятся земляные работы. Прокапывается траншея под ростверк. Её ширина зависит от назначения возводимого строения. Для жилых домов – 0,8 м, для хозпостроек – 0,25 м. Глубина траншеи – 0,7 м, отверстий под столбы 0,2–0,3 м. Сверлятся лунки под опоры. Делается это с помощью подходящего инструмента или спецтехники.

Земляные работы выполняются по предварительно выполненной разметкеЗемляные работы выполняются по предварительно выполненной разметке

Формирование песчаной подушки

Геометрия подготовленной траншеи контролируется с помощью уровня. На дно укладывается песчаная подушка толщиной не меньше 0,2 м. Для её формирования используется песок крупной фракции.

Внимание! Перед утрамбовкой песок следует тщательно смочить.

Песчаная подушка должна иметь достаточную толщину
Песчаная подушка должна иметь достаточную толщину

Обустройство опалубки

Установка опалубки производится на подготовленное основание. Ширина ростверка должна быть больше толщины стен. В процессе сборки щиты следует надёжно зафиксировать, чтобы избежать смещений под массой залитого раствора.

ФОТО: skb44.ru Опалубка монтируется по всему периметру.ФОТО: skb44.ru
Опалубка монтируется по всему периметру.

Монтаж свай

Выполняется монтаж свай выбранным способом. Опоры должны погружаться на достаточную глубину, чтобы исключить их смещение под действием неблагоприятных факторов.

Опоры должны располагаться вертикальноОпоры должны располагаться вертикально

Заливка ростверка

После установки опор производится заливка ростверка. Для этого:

Утепление и гидроизоляция

Чтобы в доме было тепло и комфортно, по всему периметру возводимого дома выполняется гидроизоляция и утепление свайно-ростверкового фундамента. Чаще всего для этого используется пенопласт и монтажная пена.

Открытое пространство стоит утеплитьОткрытое пространство стоит утеплить

Возможные ошибки при строительстве свайно-ростверкового фундамента

При самостоятельном устройстве свайно-ростверкового фундамента начинающие строители нередко допускают ошибки, способные оказать негативное влияние на срок службы основания в целом. Чаще всего, это:

  • отсутствие связи между сваями и ростверком. В зимний период из-за промерзания грунта опрокидывающая сила может вытолкнуть сваю, вызвав повреждение постройки. Особенно, если для её строительства использовались лёгкие материалы;
  • отсутствие пространства под ростверком, что может стать причиной повреждения последнего при движении грунта. Для исключения подобного явления на дно опалубки укладываются плиты пенополистирола, используемые в качестве амортизатора;
  • недостаточная глубина заложения. Это может стать причиной усадки конструкции и заполнения пространства между ростверком и грунтом;
  • ошибки при расчёте несущей способности основания из-за неправильного определения типа грунта.
ФОТО: remontnik.ru При заливке фундамента следует избегать типовых ошибок.ФОТО: remontnik.ru
При заливке фундамента следует избегать типовых ошибок.

Делитесь в комментариях, приходилось ли вам монтировать свайно-ростверковый фундамент? Для какого строения вы выбрали это основание?

Возводим дом на любой почве: почему так популярен свайно-ростверковый фундамент

ПОНРАВИЛАСЬ СТАТЬЯ? Поддержите нас и поделитесь с друзьями

что это такое, фото, размеры, ширина ростверка

foto16325-2Типы свайно-ростверкового-фундамента различаются между собой по конструктивным особенностям, способу монтажа, варианту заглубления в грунт и не только.

Основные требования и правила расчетов фундамента описаны в соответствующей нормативной документации.

Ростверк на сваях — что это такое, как рассчитать ширину, высоту и другие размеры свайно-ростверкового фундамента, как построить основание своими руками? Ответы на вопросы найдете в статье.

Что это такое?

Устройство такого типа основания представляет собой свайное поле, объединенное в монолитную конструкцию единым ростверком.

Свайно-ростверковый фундамент обеспечивает лучшую устойчивость зданию, чем традиционные опоры, но при этом строительство обходится дешевле, чем глубокое закладывание железобетонной ленты или плиты.

Свайно-ростверковый фундамент выбирают для строительства:

  • малоэтажных сооружений,
  • кирпичных,
  • щитовых,
  • деревянных домов,
  • построек из газобетона,
  • гаражей,
  • бань,
  • ограждений и не только.

Одно из главных преимуществ основания – применимость практически для всех видов грунтов, кроме скальных пород, а также участков с высоким содержанием каменистых включений в почве. Опорные конструкции также обеспечивают стойкость дому на заболоченных площадках и переувлажненных грунтах.

При этом ростверк отвечает за равномерное распределение нагрузки между сваями, что значительно увеличивает прочность и надежность фундамента. Как правило, под ростверком устраивают щебневую или песчаную подушку, чтобы защитить верхнюю часть основания от морозных сил пучения.


Свайно-ростверковый фундамент представлен на фото:

foto16325-4

Требования и стандарты для строительства основания

Нормативный документ СП 24.13330.2011 представляет собой актуализированную версию СНиП 2.02.03-85. Справочная информация отражает свод установленных требований, регулирующих возведение фундамента, а именно:

  1. Объем геологических исследований.
  2. Состав строительного проекта.
  3. Особенности строительства в присадочных, набухающих и других грунтах.
  4. Расчет конструктивных элементов.
  5. Расчет опор на совместное действие горизонтальных и вертикальных сил.
  6. Определение несущей способности фундамента.
  7. Нахождение осадки свайно-ростверкового фундамента и не только.

Когда возникают проблемы с проектированием фундамента, всегда целесообразно обратиться к другим нормативным документам, связанным с представленным видом строительства:

  • СНиП 2.03.01-84 регулирует проектирование железобетонных ростверков свайных фундаментов под колонны зданий и сооружений;
  • СНиП 52-101-2003 описывает особенности заглубления опор на глубину, которая будет соответствовать габаритам анкерной арматуры;
  • СП 63.13330.2012 описывает нормы проектирования бетонных и железобетонных конструкций.

Типы фундаментов по способу погружения свай в грунт

Выбирая опоры для фундамента, учитывают стоимость материала, необходимость найма спецтехники, сложность работ, требуемую несущую способность опор и т.д. По способу погружения опор в почву различают такие виды основания:

  1. foto16325-3Буронабивные сваи – опорные элементы изготавливают непосредственно на строительном участке. Для увеличения прочности конструкцию усиливают армирующим каркасом.

    Жесткость системы достигается благодаря прочной связи ростверка с опорами. Как правило, с такими опорами устраивают железобетонный ленточный ростверк (монолитный или сборной).

    Буронабивные сваи с лентой отличаются высокой несущей способностью. Метод подходит под строительство коттеджей из пеноблоков, кирпичей и бруса на твердых и слабых грунтах.

  2. Свайно-набивное основание с ростверком – отличается от предыдущего типа способом устройства скважин. Данный метод предполагает использование вместо буровых машин конусных или металлических оболочек. Приспособления для пробивания извлекают или оставляют внутри шурфа в качестве несъемной опалубки. Последний вариант обходится застройщику дороже, но позволяет получить более крепкие и долговечные опоры под свайно-ростверковый фундамент.
  3. Винтовые сваи (металлические и железобетонные) – столбы, усиленные оголовками с лопастями. Благодаря винтовой части опоры можно вручную ввинтить в грунт, при этом почва уплотняется лопастями и служит дополнительной опорой. Сваи из металла комбинируют с обвязкой из двутавровых балок, швеллера или профильной трубы.

    Под легковесные деревянные постройки можно выбрать ростверк из брусьев. Металлические винтовые сваи легче, дешевле и проще в монтаже, чем железобетонные конструкции, но они уступают по сроку службы и несущей способности.

    Железобетонные винтовые столбы не подвержены разрушающему действию коррозии и имеют срок службы от 100 лет. Усиленный железобетонным ростверком, такой фундамент отлично подойдет под строительство кирпичных малоэтажных сооружений.

  4. Железобетонные опоры – заводские изделия, усиленные арматурным каркасом внутри ствола. Для монтажа нанимают сваебойные установки. Из-за абразивного воздействия грунта на поверхность опоры во время установки застройщик не имеет возможности организовать гидроизоляцию нижней части фундамента. Комбинируют железобетонные сваи с ленточным (монолитным или сборным) ростверком.

Классификация свайных ростверков по степени заглубления

По отношению к поверхности земли ростверк может быть:

  1. Заглубленным – лента опущена в почву на определенную глубину. Как правило, ленточный ростверк комбинируют с бетонными и железобетонными сваями, заглубленными в грунт ниже линии промерзания. Несмотря на значительные финансовые и трудовые затраты, такой фундамент может оказаться единственным подходящим вариантом для строительства тяжелых сооружений.
  2. foto16325-5Наземный – тип ростверка, который опирается на поверхность земли. Подходит для грунтов несклонных к пучению.

    В противном случае остается риск преждевременного износа фундамента в результате разрушающих сил морозного пучения почвы.

  3. Висячий – ростверк, между нижней поверхностью которого и нулевым уровнем участка остается воздушный зазор. Такой подъем, как правило, составляет более 10 см над уровнем земли.

    Благодаря висячему ростверку, вертикальные силы морозного пучения не воздействуют на ленту. В противном случае в ростверке могут образоваться трещины или произойдет разрыв между верхней и нижней частью основания.

Как рассчитывается минимальная высота и что на нее влияет?

После размещения на плане точек под опоры, переходят к проектным расчетам для ростверка фундамента. Габариты ростверка не должны быть меньше размеров конструкции, которая на него опирается.

Как правило, в частном домостроении выбирают высоту ростверка, равной: Ha + 25 см, где Ha – глубина заделки свай в верхнюю часть основания.

При проектировании сооружений I степени ответственности к расчету минимальной высоты ростверка подходят, исходя из несущей способности опорной конструкции. За основу берут условие:

foto16325-6

где:

  • a1 и a2 – безразмерные коэффициенты;
  • bk и dk – размеры сечения сваи;
  • c2 и c1 – расстояние от граней, соответствующей размерам  и  к ближайшим сваям;
  • h2 – рабочая высота сечения ростверка;
  • Rp – боковая поверхность пирамиды продавливания, принимая от верха арматурной сетки до дна стакана.

Правила расчета по приведенному образцу подробно описаны в Рекомендациях по расчету железобетонных ростверков свайных фундаментов.

В малоэтажном строительстве принимают условную высоту ростверка, равную 30-40 см, на практике это величина может выходить за указанные пределы.

Фактически параметр зависит от ряда факторов:

  • foto16325-7географических условий участка;
  • климатических условий в регионе;
  • конструктивных особенностей возводимого сооружения;
  • материала, из которого изготовлен фундамент;
  • варианта установки опорной конструкции;
  • способа воздействия фундамента на грунт и т.д.

Об устройстве свайно-ростверкового фундамента и расчетах конструкции читайте в этой статье.

Необходимая ширина

Ширина ростверка принимается равной ширине цоколя или толще него. Если в доме не планируется цоколь, то ширину выбирают, основываясь на толщине внешних стен по такому же принципу. При этом ширина лента не может быть уже 40 см.

Особенности выбора и возведения основания

Широкое разнообразие вариантов устройства свайно-ростверкового фундамента усложняет выбор неопытного застройщика. Не имея навыков и знаний в этой сфере, лучше заказать проектирование у профессионалов.

Ростверк на сваях для дома из газосиликатных блоков

Когда планируется строить дом из газобетона на склонах или участках с переувлажненным грунтом, выбор в пользу свайно-ростверкового фундамента станет лучшим решением.

Поскольку пористая структура газосиликатных блоков хорошо впитывает влагу, что приводит к быстрому разрушению конструкции, рекомендуется выбирать фундамент с висячим ростверком. При этом можно использовать винтовые или буронабивные сваи.

К выбору штампованных железобетонных конструкций лучше подходить с осторожностью, поскольку способ монтажа опор исключает возможность гидроизоляции нижней части фундамента. Последний способ актуален, если хорошо обработать ростверк гидрофобными составами.

Для кирпичного сооружения

foto16325-8Для строительства кирпичных домов подойдет большинство видов свайно-ростверкового фундамента за исключением варианта с деревянным ростверком.

Параметры конструктивных элементов основания под малоэтажное строительство выбирают с учетом суммарных нагрузок, а также несущей способности грунта.

Чем мощнее планируется строение, тем надежное и устойчивее вбираются опоры. Как правило, для жилых домов сваи опускают ниже линии промерзания. Для переувлажненных грунтов целесообразно продумать искусственный отвод сточных вод и дренажную систему на участке.

Под гараж

Под такие легковесные постройки как гараж или баня с экономической точки зрения лучше использовать металлические винтовые сваи с такой же обвязкой. Выбранный метод отличается высокой скоростью возведения, простотой монтажа и небольшим количеством строительного мусора.

Металлические сваи подойдут для заболоченных мест, торфяных грунтов и других слабых пород, а также для участков с неравномерным рельефом.

Если проектируется гараж с надстройкой, можно увеличить количество свай или использовать железобетонные опоры. В любом случае, увеличение мощности опорной конструкции приведет к удорожанию строительства.

Как построить своими руками?

Строительство свайно-ростверкового основания начинается с разметки участка: на площадку переносят размеры будущей постройки, а также обозначают места установки опор.

Технологические этапы возведения буронабивного фундамента с ленточным ростверком:

  1. Бурение скважин.
  2. Устройство опалубки.
  3. Монтаж каркаса из армирующих прутьев в шурфе.
  4. Заливка опоры бетонным раствором.
  5. Гидроизоляция верхней части опор.
  6. Монтаж опалубки под ростверк.
  7. Устройство гидроизоляционного материала внутри опалубки.
  8. Монтаж армирующего каркаса для ленты.
  9. Связка армированных прутьев свай и ростверка.
  10. Заливка бетона под ростверк.

Алгоритм строительства винтового свайного-ростверкового основания с металлическими конструктивными элементами:

  • foto16325-9ввинчивание опор на глубину ниже линии промерзания, пока конец трубы не упрется в твердые породы;
  • заливка бетонном полости внутри винтовой сваи для увеличения прочности и недопущения образования конденсата в трубе;
  • обрезка свай, выступающих над почвой, на одном уровне;
  • приваривание оголовков;
  • сваривание каркаса из металлических элементов для ростверка;
  • приваривание обвязки к оголовкам, укрепление уголками и заклепками;
  • покрытие металлической конструкции несколькими слоями гидроизоляции.

Порядок строительства винтовых железобетонных свай:

  1. Устройство небольших углублений в почве под опоры.
  2. Ввинчивание железобетонных свай.
  3. Монтаж опалубки под ленту.
  4. Устройство гидроизолирующего слоя внутри опалубки.
  5. Монтаж армирующего каркаса под ростверк.
  6. Связка армированных прутьев свай и ростверка.
  7. Заливка бетона под ленту.

Строительство фундамента с применением штампованных железобетонных опор отличается необходимостью найма спецтехники, поэтому провести работы своими руками можно только частично. Когда сваи будут установлены, можно заняться обустройством опалубки под ростверк, не забывая про армирование и гидроизоляцию.

Инструкция по возведению свайно-ростверкового фундамента своими руками — в этой статье, по армированию конструкции — в этой, по гидроизоляции основания — в этой. О возведении свайного фундамента с монолитным ростверком можно узнать здесь, о стоимости строительства — тут.

Заключение

Широкое применение свайно-ростверкового основания обусловлено экономичностью, относительной простотой и высокой скоростью монтажа. Для конкретных условий целесообразно выбрать тот или иной тип фундамента. Конструктивные различия конструкций подробно описаны в настоящей статье.

При этом каждый способ предполагает проведение сложных математических расчетов. Эксперты советуют начинающим строителям, у которых нет опыта в проектирование фундаментов, заказать расчеты у специалистов.

Свайный фундамент с ростверком

Ростверк – это верхняя часть фундамента на свайных опорах. Именно его устройство позволяет распределять массу от несущих конструкций здания. Ростверк представляет собой массивную раму из железобетона, которая находится под стенами. Его водружают на забивные или винтовые сваи.

Свайный фундамент с ростверком востребован в малоэтажном строительстве. Лента, выполненная в монолитном виде, способна надежно соединить оголовки свай. Применяют такую конструкцию на участках, где другие фундаменты устраивать нецелесообразно.

Виды ростверка на сваях

Нагрузки от дома на неустойчивой почве через ростверк передаются глубинным слоям. Они достаточно плотные, чтобы выдерживать серьезные нагрузки. Свайное основание с ростверком возводят в регионах с глубиной промерзания почвы до полуметра. Если дом строят в местности со сложным рельефом, этот вид фундамента является единственно возможным.

Ростверки, помещаемые на сваи, делят на группы с учетом технологии производства:

  • Монолитные. Представляют собой армированные ленты. Их сооружают по принципу простого ленточного основания. Однако иногда они могут быть выполнены в виде плиты. В этом случае на заливку тратится больше средств и времени. Обвязка оголовков свай ленточным ростверком происходит по периметру, и в местах расположения несущих стен. Важно понимать, что свайно-ленточный фундамент возводят только в тех случаях, когда это допустимо по расчетным показателям прочности.
  • Сборные. Их выстраивают из железобетонных балок. Создать полноценный ростверк получится при соединении нескольких готовых элементов. Впоследствии их замоноличивают.
  • Сборно-монолитные – комбинированные конструкции.

Габариты ростверка на свайном основании определяют в соответствии с конструкцией. Ширина ленты обычно превышает 40 см и превосходит ширину стены на несколько сантиметров. Разобраться, что такое ростверк свайного фундамента, можно при изучении различий таких конструкций:

Каждый из этих типов ростверка выбирают в зависимости от особенностей участка и будущего дома.

Преимущества свайных оснований с ростверком

К плюсам основания на сваях с ростверком относится повышенная прочность конструкции. Возведенный на нем дом окажется долговечным и устойчивым. Другие преимущества таких фундаментов:

  • Минимум земляных работ.
  • Незначительный расход материалов. Бетона потребуется меньше, чем при возведении традиционного ленточного основания.
  • Возможность работать зимой. Сваи устанавливают даже при температуре -10 градусов.
  • Грунт не просаживается при подтоплении или во время морозного пучения.
  • Снижение теплопотерь – площадь контакта фундамента с грунтом небольшая.
  • Сокращение расходов на возведение фундамента на 20%.
  • Ускорение работ.

Буронабивной фундамент с ростверком занимает достойное место среди остальных видов оснований. Он представляет собой надежную конструкцию, имеющую большой запас прочности.Поскольку выносливость монолитной конструкции существенно выше, следует оборудовать ростверк как единую ленту. Такой фундамент на железобетонных сваях является надежным, простым в возведении и недорогим.

Последовательность возведения свайного фундамента с ростверком

Свайная конструкция с ростверком создается профессиональными строителями в соответствии с определенными этапами. Последовательность действий:

  • Расчистить участок. Необходимо снять плодородную почву, чтобы под основанием не росла трава.
  • Создать свайное поле.
  • Собрать и установить каркас арматуры ростверка. Он должен иметь минимум два ряда арматурных прутков, скрепленных вертикальными элементами через каждые 30-40 см.
  • Закрепить каркас на сваях, уделяя особое внимание углам основания. Здесь арматурные прутья должны загибаться в разные стороны. Контур каркаса полностью замыкается по всему периметру.
  • Соорудить опалубку. В нее будет залит бетон для ленты. При устройстве висячего ростверка между сваями монтируют дополнительные элементы опоры. Это относится как к ленточному, так и к монолитному ростверку из плиты.
  • На завершающем этапе устройства свайного фундамента необходимо замешать бетон и залить его в опалубку.

Эта последовательность понятна каждому, однако тонкости некоторых операций доступны только опытным строителям.

Создание свайного поля

На этом этапе тоже придется следовать определенному порядку действий. Сначала делают разметку участка для свайного поля. В точках, где будут забиты сваи, в землю погружают прутки арматуры. Между ними натягивают бечевку и проверяют точность геометрии основания.

Затем выполняют такие действия:

  • Разгрузка сваебойной установки. К участку подвозят буронабивные сваи и машину для их погружения в землю. Установка обладает небольшими размерами и оборудована болотоходным шасси. Это позволяет сохранять покрытие участка в целости.
  • Транспортировка свай по территории. Железобетонные элементы выгружают в одном месте, а сваебойная машина доставляет их до точки монтажа. Часто сваи перемещают по участку на тележке.
  • Подготовка к установке. Сначала сваи опускают и фиксируют на земле, а затем поднимают стрелу. Сваи поднимают лебедкой.
  • Забивка свай. Сваи помещают в грунт ударным методом. Один элемент погружается на необходимую глубину за несколько минут. Контроль установки железобетонных конструкций осуществляется при помощи нивелира.
  • Срезание окончаний свай. Частично сваи подрезают до оголения арматурных прутьев. Работу выполняют перфоратором.

Свайное поле при оперативной работе создается за несколько часов.

Возведение фундамента на сваях с ростверком

Возвести винтовой фундамент с ростверком получится своими руками. Для этого потребуется выполнить такие работы:

  • расчет свай и ростверка;
  • установка свай;
  • создание ростверка;
  • обустройство цоколя.

Сперва стоит определиться, каким является состав, вид и качество грунта. Это позволит выяснить необходимую глубину заложения ростверка свайного фундамента. Особенно важно узнать о том слое, на который будет опираться фундамент. От полученных данных зависят:

  • длина свай;
  • величина промежутка между опорами;
  • несущая способность каждой сваи.

Кроме того, следует рассчитать нагрузки, которые оказываются постройкой на сваю и землю. Именно на этих данных основывается расчет свай и ростверка. Общая масса дома суммируется из:

  • собственного веса стен, кровли и перекрытий;
  • нагрузок переменного типа;
  • полезных нагрузок (инженерные системы, мебель, бытовые приборы).

Полученную сумму следует умножить на 1,3. Это значение является поправочным коэффициентом.

Расчет свай и ростверка

Каким будет расстояние между сваями, показатель их несущей способности и глубина монтажа, зависит от предварительных расчетов. Если правильно определить количество опор и способ их расположения, можно сделать фундамент прочным и долговечным. Между сваями традиционно оставляют промежуток 1-1,5 м. Глубина погружения опор равна 1,5-2 м.

Особое внимание обращают на расчет ростверка. Именно он определяет надежность основания. Обычно высота этого элемента не превышает 25 см. Ширину определяют по ширине цоколя или толщине наружной стены. Минимальное значение – 40 см.

Отдельно следует выполнить расчет ленты на изгиб. Его производят по граням опоры в сечениях, наружным граням подлокотника. Для этого используется формула:

Для всех сечений рассчитывают суммарный изгибающий момент. При этом учитывают моменты от реакций свай и локальных нагрузок на свес ростверка.

Расчет основания на сваях следует доверить опытному инженеру-строителю. Его не получится сделать самостоятельно. Только после получения необходимых данных можно приступать к монтажу.

Самостоятельное изготовление свай

При создании свай своими руками земельные работы выполняют при помощи земляного бура. При необходимости высверлить шурфы более 0,3 м диаметром и 5 м глубиной, применяют моторизированный аппарат.

Сделать сваи самостоятельно можно в такой последовательности:

  • Из рубероида соорудить «стаканы», ширина которых будет равна диаметру скважин. Их делают на 25 см длиннее глубины погружения опор. Сверху делают несколько слоев и затягивают их проволокой. В результате получается опалубка. В нее и будет установлена труба.
  • После монтажа трубы делают армированный каркас. Его помещают внутрь опоры. Хватит трех прутов диаметром 8 мм. Друг с другом их соединяют перемычками. Вертикальные стержни должны быть выведены на 4 см выше кромки ростверка.
  • В трубы заливают бетон, уплотняя его вибратором.
  • Обустраивают ростверк.

При создании ленты учитывают несколько рекомендаций. К примеру, ростверк не должны пересекать трубопроводные линии. Сваи устанавливают строго вертикально. Допустимое отклонение — 5 см. Каждый шов и стык, который образовался при создании ростверка, заполняют бетоном.

Ростверк обязательно армируют. Для этого используют прутья диаметром 1,4 см. Они должны иметь длину, равную длине стен. При отсутствии такого металлопроката выбирают прутки не меньше 60 см. Их число определяют по диаметру:

  • 1 см – потребуется 8 прутков;
  • 1,2 см – 6;
  • 1,4 см – 5.

Перед устройством стен следует убедиться, что поверхность ростверка горизонтальна. Изъяны исправляют бетонным раствором.

После завершения строительства фундамента на сваях с ростверком отделывают цоколь. Верхнюю кромку отделочных элементов крепят к нижней части стены здания. Сверху край закрывают отливом. Снизу отделка на несколько сантиметров не доходит до поверхности грунта. Это позволяет избежать деформации цоколя во время морозного пучения.

Важно! Следует оборудовать дренаж, который будет отводить осадки. Оборудуют и отмостку шириной 70 см. Ее лучше уложить тротуарной плиткой.

Если следовать все рекомендациям и правильно выполнить расчет ростверка, можно своими руками создать надежное основание. Оно не будет подвержено воздействию сил морозного пучения или усадке.

Утепление столбчатого фундамента

После того как столбчатый фундамент с ростверком возведен, следует сделать забирку. Она представляет собой замену цоколю. Забирка защищает пространство между поверхностью земли и основанием дома от снежных заносов и сквозняков.

Деревянная забирка – доступный и простой в установке вариант облицовки цоколя. Ее выполняют из досок, которые располагают вертикально или горизонтально. Процесс работы включает:

  • между опорами выкапывают траншею 40 см глубиной;
  • одну треть глубины засыпают песком и гравием мелкой фракции;
  • к столбам основания крепят деревянные бруски, имеющие паз шириной 40-60 мм;
  • пазами доски крепят друг к другу;
  • снизу забирку отсыпают керамзитом.

При вертикальном положении досок на подушку в траншее укладывают первый брус. Второй закрепляют в нижней части постройки. В пазы, выполненные на брусках, вертикально вставляют доски.

Чтобы сделать забирку из кирпича или камня между опорами тоже следует вырыть траншею, в которую будет засыпана подушка. Толщина забирки в этом случае составит 1,5 кирпича. Стены из камня не должны быть больше 30 см.

При высоте опор от 0,7 м забирку выполняют из теплоизоляционных плит. Создают ее в такой последовательности:

  • на опоры закрепляют конструкцию в виде рамки, которая сделана из стального профиля;
  • с внутренней стороны закрепляют теплоизоляцию – пенополистирол;
  • со стороны улицы на саморезы фиксируют профнастил;
  • получившийся зазор между элементами профнастила и уровнем грунта заделывают материалом теплоизоляции.

При любом варианте создания забирки следует помнить о вентиляционных окнах, через которые будет проветриваться пространство под домом. Диаметр таких отверстий составляет от 100 до 150 мм. Зимой продухи закрывают тряпками.

Монолитная плита с ростверком

Свайные фундаменты с монолитным ростверком представляют собой столбчатые сооружения с усиленной верхней частью. Оголовки свай объединяются цельным элементом. Существует несколько видов таких оснований, которые можно разделить по разным критериям. Зависит эта классификация от метода создания, материала изготовления и способа монтажа.

Главной задачей создания ростверка является оптимальное распределение нагрузок на основание. Поскольку сваи устанавливаются на определенном расстоянии друг от друга, чтобы зафиксировать их оголовки на одном уровне, создают соединяющую конструкцию. Благодаря этому распределяется нагрузка на опоры.

Благодаря устройству ростверка можно хорошо утеплить фундамент. Это позволяет продлить срок эксплуатации всего сооружения. Возможность движения свай исключается.

Монолитная плита относится к традиционным основаниям. Ее делают двух типов – незаглубленной или мелкозаглубленной. При выборе последнего варианта ее погружают в землю на 45 см. Обязательно армирование ростверка свайного фундамента по всей площади. Благодаря этому монолитное основание способно выдерживать значительные нагрузки во время подвижек грунта. Это актуально для местностей с проблемными почвами.

Применяемые материалы

Ростверки делят на легкие и тяжелые. В зависимости от этого критерия выбирают исходные материалы. Если нужно построить небольшой дом, ростверк делают деревянным. Когда возводят массивную постройку, оправдано использование железобетонного ростверка.

Иногда оптимальным решением становится использование цельных металлических изделий. Однако это случается редко, поскольку он требует регулярной обработки. Кроме того, его сложно устанавливать.

Технология, по которой создаются деревянные ростверки на столбчатом фундаменте, предполагает защиту материала от воды и различных вредителей. Металлическая конструкция со временем ржавеет. По этой причине ее установка оправдана в небольшом количестве случаев.

Чаще основание на сваях с ростверком возводят из бетона. Его изготавливают непосредственно на месте постройки дома. Такая работа более трудозатратна, однако позволяет сэкономить в перспективе.

Классификация по высоте

Ростверк вместе со сваями, которых под ним находятся, могут располагаться по-разному. Если учитывать положение относительно уровня грунта, монолитный ростверк может быть таких типов:

  • Высокий. В этом случае верхняя часть плиты находится высоко над землей.
  • Повышенный – плита немного заглублена в почву.
  • Заглубленный – монолитное основание полностью погружено в землю.

Каждый из этих видов имеет свои плюсы и минусы. Однако наибольшее распространение получило высокое основание. Именно его проще всего устанавливать. Фундаменты на буронабивных сваях с монолитным ростверком не испытывают давление почвы.

Высоко расположенные плиты имеют и свои недостатки. Среди них выделяют необходимость теплоизолировать первый этаж. При установке таких конструкций не получится устроить подвал. Если это подсобное помещение необходимо, его создают в условиях загубленного или повышенного основания.

Сваи под ростверком тоже должны иметь определенное расположение. Это зависит от предполагаемого давления на плиту. Их можно разместить сплошным «лесом», или установить полосами.

Преимущества ростверка из монолитной плиты

Перед устройством фундамента с ростверком из плиты важно познакомиться с определенными тонкостями работы. К примеру, определенную разновидность ростверка выбирают с учетом типа почвы. Следует узнать, насколько она сыпучая или твердая, определить степень ее насыщения влагой.

Среди положительных сторон устройства фундамента с ростверком из монолитной плиты выделяют:

  • Широкая область применения. Подобные фундаменты возводят на любых почвах, даже на неустойчивых.
  • Высокая надежность.
  • Длительный срок службы. Если использовать качественные материалы, гарантия эксплуатации такой конструкции составляет 70 лет.
  • Не нужно принимать во внимание рельеф участка.

Фундамент с ростверком из монолитной плиты можно устроить по простой технологии. Это позволяет своими руками сделать надежную основу для дома.

Особенности устройства фундамента с монолитным ростверком

Если сравнивать устройство монолитного ростверка с установкой свай, первый процесс оказывается сложнее. Такая работа потребует больших усилий от строителей. Это объясняется необходимостью создавать опалубку. И устанавливать армирующий каркас по всей площади основания.

При обустройстве ростверка имеется несколько секретов, позволяющих упростить задачу. К примеру, сегодня горизонтальную опалубку часто заменяют плитами пенопласта. Этим материалом заполняют 10-сантиметровое пространство между нижней поверхностью перекрытия и землей.

Если необходимо сделать надежный каркас, оборудованный подземным уровнем, стоит выбрать монолитное основание или заглубленный ленточный фундамент. В других случаях стоит обращать внимание на свайные опоры. Их легко устанавливать, а затраты на такую работу невысоки. Для малоэтажных строений сваи подходят идеально.

Отправить комментарий

что это такое? Монолитный ростверк. Фундамент свайно-ростверковый

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Прежде чем возводить дом и, решая какой фундамент создавать – столбчатый или свайный, начинающие строители сталкиваются с таким понятием, как ростверк. Ниже мы рассмотрим, что это такое ростверк и его необходимость при устройстве оснований здания.

Ростверк - что это такое

Общий вид монолитной конструкции

Содержание статьи

Ростверк – что это такое?

Ростверком называется горизонтально расположенный элемент свайного фундамента сооружения (своеобразный пояс или подушка), который принимает на себя всю нагрузку здания и, равномерно распределяя, передает ее на опорные колоны. Это достигается путем обвязки свай в целостную конструкцию. Поскольку ростверк на свайный фундамент повышает прочность здания, то необходимо обеспечить достаточную жесткость всем узлам соединения.

Преимущество подобного основания для здания заключается в его долговечности, прочности и возможности устройства на песчанистых и глинистых почвах, а также на плывунах. К тому же из-за незначительного объема подготовительных работ и используемого бетонного раствора подобная конструкция основания дома считается менее затратным вариантом по сравнению с другими видами фундаментов.

Чтобы лучше понять, что такое ростверк, нужно знать его классификацию по следующим типам:

  • по месту обустройства;
  • по используемым стройматериалам;
  • по конструктивному решению.

По месту расположения:

  • Мелкозаглубленный. Это оптимальный тип конструкции для получения надежной устойчивости. Поскольку подошва пояса устроена непосредственно на земле, то вся будущая нагрузка от конструкции будет распределяться не только между сваями, но и на весь фундамент.
Мелкозаглубленный ростверк

Мелкозаглубленный ростверк

  • Заглубленный. В данном случае часть конструкции с шириной подошвы от 50 см входит в грунт. Такие типы фундаментов используют для строительства, на неустойчивых грунтах, зданий в несколько этажей.
Вид заглубленного ростверка в разрезе

Вид заглубленного ростверка в разрезе

  • Висящий. Расстояние между землей и сооружением составляет 100 мм и более. В этом случае ростверк создается дерева или стали, чтобы исключить контакт здания с влагой грунта. Чтобы конструкция не проседала под весом сооружения, используются сваи или столбы внушительных размеров.
Висящий тип

Висящий тип

По конструктивному решению:

  • Монолитный ростверк – это целостная конструкция железобетона, создаваемая на месте устройства фундамента. Наиболее распространен ленточный тип, однако плитный ростверк незаменим при строительстве сооружения на неустойчивых почвах. Его устройство связано со значительными трудозатратами, частым армированием и большой себестоимостью.
Так выглядит цельнолитой железобетонный пояс

Так выглядит цельнолитой железобетонный пояс

  • Сборная металлическая конструкция, элементы которой фиксируются при помощи сварки. Недостатком является трудоемкость монтажа и недостаточная жесткость и прочность соединений. Сборный ростверк устанавливается на верхушки свай, и приваривается к ним без последующей заливки бетоном. Свайные фундаменты с ростверком сборным хорошо подходят для некапитальных строений, срок эксплуатации которых составляет порядка 10-20 лет.
Сборная конструкция из металла

Сборная конструкция из металла

  • Сборно-монолитный пояс является комбинированным вариантом и включает в себя элементы промышленного производства, скрепляемые между собой при помощи шпоночных и замковых соединений. После того как конструкция собрана, все соединения заливаются бетоном образую прочную единую ленту. Подобные ростверки используются при возведении многоэтажных жилых и офисных зданий, а также заводских и фабричных корпусов. Устройство сборно-монолитного пояса требует больших материальных затрат, задействования спецтехники и большой точности во время монтажа.
Сборно-монолитный ростверк

Сборно-монолитный ростверк

Разбираясь с тем, что это такое ростверковый фундамент стоит также рассмотреть материалы, используемые в конструкции.

Внимание! Можно отказаться от устройства ростверка, только в индивидуальном строительстве. В случае возведения зданий с двумя этажами и более он необходим для обеспечения достаточной жесткости.

Используемые материалы

Особенности конструкции зданий и величины получаемых нагрузок диктуют применение материалов для создания ростверков:

  • железобетон;
  • дерево;
  • металл.

Свайные фундаменты с монолитными ростверками

Железобетонный пояс обладает высокой стабильностью, жесткостью, надежностью, долговечностью и может выдерживать высокие нагрузки. Эти качества стали причиной широкого применения свайного ростверка с монолитным перекрытием. Конструкция состоит железной арматуры, повышающей прочностные характеристики фундамента, и бетона. Укрепление монолитного ростверка на сваях может быть выполнено отельными прутьями, скрепленными в плоский каркас или объемными остовами.

Железобетонный ростверк висящего типа

Железобетонный ростверк висящего типа

Бетонные ростверки по устройству сходны с железобетонными поясами, единственным различием является отсутствие арматуры в конструкции первых. Вся нагрузка ложится и распределяется бетоном. Оголовки фундаментных свай должны быть на 100 мм утоплены в бетоне ростверка. Такие пояса применяются только в возведении одноэтажных строений.

Важно! Определяет смету и нормы на устройство монолитного ростверка – ГЭСН.

Конструкции из пиломатериала

Деревянная конструкция преимущественно используется при возведении домов из пиломатериала. Укладка деревянного ростверка на столбчатый фундамент выполняется на специальную гидроизоляционную прокладку из толи или рубероида. Также, чтобы исключить преждевременную порчу древесины, конструкцию следует обрабатывать особыми биозащитными пропитками. Фиксацию бруса на сваях выполняют посредством кронштейнов или болтов.

Деревянная конструкция ростверка

Деревянная конструкция ростверка

Есть два варианта устройства пояса из пиломатериалов:

  • При устройстве основания здания создается одинарный или двойной настил из предварительно обработанных бревен, который устанавливается на распланированную щебневую площадку. Этот вариант раньше использовался для возведения небольших строений из пиломатериалов;
  • Выполняется крепление ростверка из бруса на столбчатом фундаменте. Однако конструкция не обладает высокой прочностью, поскольку дерево не самый надежный стройматериал, поэтому она чаще всего применяется при создании навесов и беседок.
Видео: устройство ростверка для деревянного дома



Металлический пояс для фундамента

Металлическая обрешетка изготавливается из швеллера, двутавра или квадратного профиля и обладает высокой прочностью и жесткостью. Как правило, данная конструкция используется при устройстве свайно-винтовых оснований для одноэтажных домов. Швеллер устанавливают на оголовки опор, и фиксируют посредством сварочного соединения.

Металлический ростверк на бетонных колоннах

Металлический ростверк на бетонных колоннах

Пояс из металла используют в основном в висячем варианте. Однако в последнее время такие конструкции применяются очень редко, поскольку из-за тяжести материала требуется привлечение подъемной спецтехники, что экономически невыгодно. К тому же металл подвержен риску возникновения коррозийных процессов.

Типы и назначение ростверков

Ростверковые конструкции различаются по типу и назначению. При выборе необходимой конструкции учитывается много факторов.

Ленточные фундаменты с ростверками

Для зданий, довольно прочной и надежной опорой являются свайные фундаменты с ленточным ростверком, для устройства которых используют две технологии. Одна из них применяется при обустройстве оснований выше уровня грунта, а вторая – на этапе создания решетчатой конструкции, которая принимает на себя часть нагрузки.

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент с ростверком в разрезе

Ленточный фундамент – это оптимальный вариант для устройства основания на склонах и участках со сложным рельефом, поскольку не требуется выполнение сложных подготовительных работ по планированию участка с привлечением спецтехники. Данная конструкция прекрасно подходит для возведения сооружений из облегченных материалов.

Используя при строительстве дома ленточный фундамент обязательно необходимы:

  • Песчаная подушка, толщина которой составляет 200-300 мм. Она создается под бетонным каркасом и сваями для их защиты от разрушительного воздействия грунтовой влаги.
  • Гидроизоляция решетки и опор, для чего применяют полиэтиленовую пленку, рубероид или асбоцементные трубы.

При обустройстве фундамента необходимо тщательно рассчитывать количество и шаг свай в ленточном ростверке, а также его толщину и прочие параметры.

Для забора

Устройство ростверка для заборов необходимо для полноценной защиты конструкции, которую не может обеспечить плоскость ограждения. Создание пояса обусловлено не только обеспечением от внешних факторов, но и для того, чтобы например домашние животные не могли выбраться за пределы участка. Причины могут быть любыми, но исполнение всегда должно быть качественным, обеспечивать прочность и долговечность конструкции.

Ростверк для забора

Ростверк для забора

В принципе, ростверк под забор практически не отличается от пояса, используемого при обустройстве фундаментов домов. Здесь использована та же конструкция, стройматериалы и выполняются аналогичные функции.

Для свайного основания

Необходимость устройства столбчатого фундамента с ростверком обуславливается непосредственно конкретной конструкцией здания, его весом и жесткостью каркаса сооружения. Для того чтобы опорные колоны не заваливались их обязывают монолитным железобетонным, металлическим или даже деревянным поясом.

Свайное основание с ростверком

Свайное основание с ростверком

В строительстве используется несколько схем свайного основания зданий:

  • Колонны с навесным поясом заглубляются в грунт. Данная схема используется в 90% всех свайных фундаментов;
  • Столбы опираются на щебневую насыпь без углубления в грунт. При такой схеме обеспечивается высокая жесткость основания дома, что позволяет максимально снизить вероятность просадки сооружения;
  • Без ростверка. Этот вариант используется для строительства небольших домов.
На заметку! Опоры для столбчатого основания здания могут комбинированными, например, кладка из кирпича сочетается с заливкой бетонным раствором или основой из строительного бута. В принципе, свойства фундамента от этого не изменяются, но значительно упрощается процесс обустройства и снижается стоимость.

Свайно-ростверковые фундаменты

Технология ростверка с буронабивными сваями

Обустройство оснований с ростверком на буронабивных сваях обязательно при возведении зданий на неровном рельефе, склонах и неустойчивых почвах. Эти конструкции оптимальный вариант для строительства, как небольших домов, так и капитальных сооружений средней величины. Буронабивные фундаменты с ростверком имеют несущую способность выше, чем у монолитных и ленточных оснований, да и обходятся они дешевле.

Ростверк с буронабивными колоннами в разрезе

Ростверк с буронабивными колоннами в разрезе

Буронабивные сваи, в состоянии вынести нагрузку порядка 1500 кг. Для возведения сооружения средних размеров понадобится несколько десятков колонн, диаметр которых может доходить до 150 см., а длина до 40 м.

Для обустройства основания здания не требуется проведения серьезных земляных работ. Каждая свая гидроизолируется двумя слоями толи или рубероида и фиксируется в непромерзающем слое грунта. Гидроизоляция позволяет защитить бетон от разрушения и снизить давление грунта на опоры.

Преимущества основания на буронабивных опорах:

  • при устройстве фундамента здания, расположенные в непосредственной близости, не подвергаются воздействию динамических сил;
  • возможность установки на любых грунтах;
  • не наносится вред окружающему ландшафту;
  • располагается ниже отметки промерзания почвы;
  • подходит для деревянных, каркасных и кирпичных домов;
  • дешевизна;
  • скорость устройства основания составляет несколько дней.

Верхушки установленных столбов обрезаются на одном уровне, после чего они объединяются общим поясом. Ростверк на буронабивных сваях позволяет обеспечить равномерное распределение нагрузки, оказываемые весом конструкции, по всему основанию здания. Устройство свайно-ростверкового фундамента можно посмотреть в видео ниже:



Минусом данной конструкции является тот факт, что из-за наличия свободного пространства между полом и грунтом, буронабивной фундамент с ростверком требуется утеплить. Это приводит к дополнительным рабочим и материальным затратам.

Ростверк на винтовых сваях

Преимущество фундамента на винтовых сваях заключается в том, что для их установки не требуется проведения земляных работ, и они как правило, применяются на глинистых и пучинистых грунтах. После того как опоры установлены, их оголовки срезают в один уровень и производят устройство решетчатого пояса.

Виды ростверков на винтовых сваях

Виды ростверков на винтовых сваях

Монолитные железобетонные и бетонные конструкции для винтовых свай делают крайне редко, поскольку этот тип опор используется для возведения легких сооружений. Чаще всего свайно-винтовой ростверк выполняют из металлического уголка или швеллера.

Перед установкой ростверка на оголовки винтовых свай, к ним приваривают металлические площадки, размер которых должен позволить скорректировать осевое смещение опор. Далее швеллером или уголком производится обвязка всех свай, в результате чего создается прочная и надежная конструкция.

Важно! Перед устройством фундамента и ростверка на винтовых сваях необходимо провести антикоррозийную обработку всех металлических элементов конструкции. Это значительно увеличит срок эксплуатации возводимого сооружения.

Основные размеры и габариты

Для создания прочного и долговечного фундамента необходимо произвести правильные расчеты. Форма и размеры применяемого ростверка определяются особенностями конструкции возводимого здания, нагрузками на фундамент, количеством и местоположением свай.

Вид свайного фундамента в разрезе

Вид свайного фундамента в разрезе

Ростверк создается, так же как и конструкция ленточного фундамента. Высота ростверков для свайных фундаментов напрямую зависит от того на какой уровень от земли должна быть приподнято строение, а также от его веса. Можно самостоятельно выполнить расчет конструкции, опирающейся на грунт или немного углубленной. В случае с устройством висячего пояса лучше доверить расчеты специалистам, поскольку для непрофессионала они очень сложны.

Можно самостоятельно рассчитать размеры ростверка свайного фундамента по формуле B = M / (L × R), где:

  • B – минимально допустимая высота для опоры пояса;
  • M – вес конструкции сооружения без учета используемых опор;
  • L – длина пояса;
  • R – прочность грунта у поверхности земли.
Арматурный каркас ростверка

Арматурный каркас ростверка

Арматурные каркасы для поясов на свайном основании создаются, так же как и для сооружения на ленточном фундаменте. В конструкции необходимо провести продольное (рабочее), горизонтально и вертикально поперечное армирование. Общее сечение продольного армирования должно быть не менее 0,1% от сечения пояса. Для подбора сечения каждого прута и их четного количества используют сортимент арматуры.

Сортамент стальной арматуры

Сортамент стальной арматуры

Вид арматурыДлина пояса, мДиаметр, мм
Продольная (рабочая) арматураДо 3от 10
Свыше 3от 12
Горизонтальная арматура (поперечная)от 6
Вертикальная арматураДо 0,8от 6
Свыше 8от 8

Основные производители и типовые серии свайных ростверков

Для частных или небольших строений можно изготовить решетчатые пояса самостоятельно непосредственно на месте строительства, но при возведении промышленных корпусов, многоэтажных зданий и т.п. используют конструкции заводского производства. Среди основных производителей ЖБИ ростверка от 35 тонн можно выделить следующие компании:

  • ОАО АПСК «Гулькевичский»;
  • ЗАО «ОБД»;
  • ЗАО «Т-Бетон»;
  • ООО «ЛСР. Строительство-Урал»;
  • ООО «ЗКПД Томская Домостроительная Компания»;
  • АО «ПЗСП».
СерияОписание
Монолитные железобетонные ростверки

серии 1.411.1-1/89

Для устройства оснований под сборные ж/б колоны одно- и многоэтажных зданий промышленного назначения серии ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70.Опоры сооружений серий ИИ 20-1/70, ИИ 20-2/70, ИИ 20-3/70 имеют сечение 400*400 и 400*600 мм. и должны заделываться в фундамент на 600 мм.
Серия 1.011-6Изготавливаются из тяжелого бетона класса В 12,5Квадратные сваи 300*300 и 350*350 мм.
Серии на ростверк из металла:

3.407-115

3.407.2-162

3.407.9-146

3.407.9-1581

Для эксплуатации конструкции при температуре:

●     до — 40˚C ростверк изготавливается из углеродистой стали марки ВСт 3, соответствующей ГОСТу 380-71;

●     ниже — 40˚C для ростверка используют низколегированную сталь марки 09Г2С, которая соответствует ГОСТу 19281-73 и 19282-73.

Наименование, которым обозначаются типовые ростверки для свайных фундаментов, включает в себя обязательные буквенные индексы РС и РБ и порядковые номера. Маркировка РС1 – РС5 используются на квадратных опорах, а РБ – для прямоугольных свай.

Важно! При необходимости заказа ростверков от 50 тонн производителя ЖБИ нужно выбирать особо тщательно, чтобы гарантировать прочность и долговечность всей конструкции.

Основные положения по устройству и расчету свайного ростверка

При устройстве свайно-ростверкового фундамента необходимо знать основные требования, предъявляемые к ростверку и провести грамотные расчеты всей конструкции. Также обязательно наличие исполнительной схемы по ростверкам, на которой обозначаются все основные элементы конструкции. Важным моментом при проектировании основания здания является точный расчет необходимого числа опор для каждого конкретного типа сооружений. Основой расчетов является общий вес строения и несущая способность почв. Массу дома необходимо разделить на несущую способность грунта и, получаем значение площади проектируемого основания. Для определения запаса прочности площадь фундамента следует увеличить на 30%. Чтобы вычислить необходимое число опорных колонн требуется площадь основания разделить на объем каждой сваи, при этом должны соблюдаться следующие условия:

  • опоры должны быть установлены во всех углах возводимого строения;
  • сваи монтируются в точках пересечения стен здания;
  • согласно СНИП расстояние между сваями в ростверке составляет 2-2,5 м.

Соединение сваи с поясом может быть жестким или свободным. В случае свободного соединения оголовки опор входят в ростверк на глубину 50-100 мм. Данный тип крепления подходит для центрально-нагруженных опорных колонн.

Крепление ростверка к свае

Крепление ростверка к свае

При жестком соединении оголовок сваи разбивается, и арматура оголяется, после чего выполняется замоноличивание в бетонный или железобетонный ростверк. Подобный тип крепления выполняется в тех случаях, когда:

  • устройство свайных фундаментов с ростверками выполняется на нестабильных грунтах;
  • на опоры оказываются горизонтальные нагрузки;
  • в основании установлены комбинированные или наклонные опоры;
  • опорные колоны работают на выдергивающие нагрузки.

Пример расчетов

Рассмотрим пример расчета свайного фундамента с ростверками для одноэтажного кирпичного дома с вальмовой крышей из металлочерепицы. В здании имеется два железобетонных перекрытия толщиной 220 мм. Размеры дома в плане – 6*9 м, толщина несущих стен составляет 380 мм. Общая высота этажа – 3,15 м, от пола до потолка – 2,8 м, а суммарная длина перегородок внутри здания – 10 м (внутренние стены в помещениях отсутствуют). На участке присутствует тугопластичная смесь с пористостью – 0,5 и глубиной залегания – 3,1 м.

Тип нагрузкиКоэффициент
Дерево1,1
Металл1,05
Засыпка, изоляция, железобетон, стяжки1,1
Элементы, изготавливаемые на производстве1,2
Элементы, изготавливаемые на непосредственно на месте строительства1,3
Оборудование, мебель, люди1,2
Снег1,4

Предварительно устанавливаем ширину ростверка 400 мм. и высоту 500 мм. Длина опоры составляет 3 м., а сечение – 50 см. Ориентируемся на шаг опорных свай – 1,5 м. Для определения общего количества свай необходимо длину ростверка разделить на шаг опор и прибавить 1 (при необходимости полученное значение округляем в меньшую сторону до целого числа – 30/1,5+1≈21).

  • Площадь опоры, м2 3,14*0,52/4 = 0,196
  • Периметр, м — 2*3,14*0,5 = 3,14
  • Масса ростверка, кг — 0,4 м.*0,5 м.*30 м.*2500кг/м3 = 19500
  • Масса опор, кг — 21*3 м.*0,196 м2*2500кг/м3*1,3 = 40131
  • Масса здания, т — Вес опор + вес ростверка + сумма из таблицы ≈ 224

Чтобы рассчитать объем ростверка и другие параметры необходимо определить массу строения без фундаментных опор. В результате получаем M = 204 т. Ширина посолы равна М / (L * R) = 204/ (30*75) = 0,09 м. Такой пояс нельзя применять для строительства, в рассматриваем случае, поскольку свесы кирпичных стен должны быть не больше 40 мм. Поэтому назначаем ширину —  400 мм, а высота остается – 500 мм.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Расчет и чертежи армирования ростверка свайных фундаментов

Сечение горизонтальной (рабочей) арматуры должно быть 0,1%*0,4*0,5 = 0,0002 м2 = 2 см2. В данном случае хватит 4 металлических прута Æ 8 мм, но согласно нормативам необходимо использовать минимально допустимый Æ 12 мм. Для вертикальной и поперечной арматуры используются стержни Æ 6 мм.

Схема армирования ростверка

Схема армирования ростверка

Расчеты занимают какое-то время, но они помогут значительно сэкономить деньги и время в ходе возведения дома. Для лучшего понимания важности процесса выполнения расчетов стоит посмотреть это видео:



Создание свайно-ростверкового фундамента своими руками

Для самостоятельного устройства свайно-ростверкового фундамента необходимо выполнить следующие этапы работ:

  • проектирование и расчет фундамента;
  • подготовительные работы и планирование рабочего участка;
  • бурение скважин и устройство траншей;
  • создание опалубки;
  • изготовление армирующего каркаса;
  • заливка бетона и вибрирование.

В том случае если в фундаменте используется металлический ростверк, то он приваривается  оголовкам опорных колон. При установке пояса следует строго выдерживать горизонталь, для того чтобы нагрузка от здания равномерно передавалась на фундамент.

Опалубка ростверка и щебневая подложка

Опалубка ростверка и щебневая подложка

Устраивая заглубленную конструкцию из железобетона, потребуется выполнить подсыпку из щебня фракции 20-60 мм, и уплотнить его при помощи выброплатформы. Слой щебневой подложки должен быть не менее 150 мм. Для улучшения несущей способности почвы под поясом следует укладывать щебень небольшими слоями, которые требуется уплотнять вибратором. На щебневую подложку устанавливается опалубка для ростверка, ширина которого должна немного превышать толщину стен, а высота опалубочных щитов должна учитывать и размер будущего цоколя.

Схема армирования

Схема армирования

В схеме армирования ростверков свайных фундаментов точно так же как и при устройстве оснований используются два верхних и нижних пояса из металлической арматуры, а также вертикальные и продольные прутья меньшего диаметра. На этапе армирования необходимо заложить короба и трубы, для последующей прокладки инженерных коммуникаций. Поскольку, если этого не предпринять, то впоследствии придется долбить бетон, что приведет к нарушению целостности монолита.

Трамбовка бетона вибратором

Трамбовка бетона вибратором

Заливая пояс бетоном нужно провести вибрацию раствора. Не выполнив эту процедуру трудно добиться однородности и высокой прочности. Именно поэтому обработка бетона вибратором при заливке фундамента и пояса крайне необходима и обязательна. Опалубку можно снять через 4 дня, если после заливки температура воздуха составляла +20˚C. К этому времени проектная прочность бетона достигнет 50%, что вполне достаточно для начала следующего этапа строительных работ. При температуре +10˚C этот срок составит порядка 2 недель. При более низких температурах залитый монолит нуждается в утеплении или подогреве.

Типичные ошибки, допускаемые при создании буронабивного фундамента с ростверком можно посмотреть на видео ниже:



Статья по теме:

Фундамент на винтовых сваях своими руками. Сделать такую конструкцию вполне по силам любому более-менее грамотному строителю. Его преимущества и недостатки, особенности монтажа и отделки – обо всем этом в нашем материале.

Рассмотрим плюсы и минусы фундамента свайного с ростверком на глубине промерзания, и почему именно этому типу оснований отдают предпочтение.

К достоинствам следует отнести:

  • высокая устойчивость и несущая способность;
  • невысокая стоимость;
  • не требуется проведение больших объемов земляных работ;
  • простота монтажа;
  • высокая устойчивость на нестабильных грунтах.

Среди недостатков свайно-ростверкового фундамента выделяют следующее:

  • невозможность устройства подвального помещения;
  • не рекомендовано возведение

устройство, плюсы и минусы, строительство

Содержание статьи:

Проблема выбора основания для сооружений существует в сложных геологических условиях. Рационально использовать свайно-ростверковый фундамент, который принимает на себя 20% затрат от стоимости строительства. Подземная часть из висячих стержней повышает несущую способность почвы и обеспечивает надежность строения. Реконструкция некачественного основания требует дополнительных вложений, поэтому целесообразное проектирование является актуальным направлением.

Определение свайно-ростверкового фундамента

Свайно-ростверковый фундамент возводится на нестабильных грунтах

Конструкция применяется для возведения зданий на нестабильных грунтах или в случае строительства крупногабаритного сооружения. В качестве основания используются сваи с заостренным окончанием, каждая из них противостоит усилию 2 – 5 т. Верх стержней объединяется балочным или плиточным поясом, который называется ростверком. Обвязка применяется под несущими стенами и ставится по периметру дома.

Для определения количества висячих элементов делается расчет, который требует характеристик:

  • вес здания с оборудованием, людьми, снеговой и ветровой нагрузкой;
  • технические показатели почвы в месте строительства.

Ростверк распределяет статические усилия равномерно и связывает вертикальные стержни, чтобы они не сдвигались при нагрузке. Сваи делают из металла или железобетона, а для соединительных балок берут металлопрофиль, бетон, деревянные бруски.

В частном домостроении фундамент-ростверк на сваях применяется редко из-за большой затратной части. Использование такой конструкции оправдывается, если дом строится в болотистой местности или на грунтах, относящихся категории плывунов.

Выбор свай

Разновидности свай по конструкции и типу монтажа

Длина сваи, диаметр зависит от нагрузки, сопротивления почвенного слоя и назначается так, чтобы элемент располагался вне зоны промерзания грунта. Протяженность скважины зависит от возможностей сверлильного оборудования. Низ ростверка определяется присутствием технического подпола, подвала, рельефом земельного надела.

Проект свайного основания базируется на итогах инженерных разработок, информации о сейсмичности района. При выборе технологии учитываются экологические требования и сравниваются экономические варианты других решений. Регламент расчета приводится в нормативном документе СНиП 11.В.1 – 62.

В плане сваи ставятся с постоянным или переменным шагом, который предварительно указывается на чертеже. Висячие элементы и ростверк рассчитывается по деформациям с условием, что строение осаживается на величину, меньшую от нормативного показателя. Метод позволяет определить выгодность ростверкового основания перед устройством монолитного ленточного фундамента, сплошной бетонной плиты.

Виды свайно-ростверкового фундамента

Сваи с железобетонным ростверком самые прочные

Слабые почвы прокалываются острием стержня до упора в стабильный грунт, которыми являются крупнообломочные, скальные слои и твердые глинистые породы. Длина вертикального шпунта может достигать 20 метров.

Свайный фундамент с ростверком подразделяется по признакам:

  • материал — бывают железобетонные, деревянные, стальные и бетонные варианты;
  • способ погружения в землю — классифицируют забивные, вибропогружаемые, винтовые;
  • работа с почвой — висячие конструкции распределяют нагрузку с помощью трения, а стойки передают усилия непосредственно на стабильную породу.

Сечение шпунтов бывает квадратным, многоугольным, трубчатым. Элементы изготавливаются составными, цельными, винтовыми, с расширением. Монолитные конструкции имеют внутри цилиндрическую полость, они цельные с постоянной длиной. Сборные варианты соединяются из железобетонных блоков и набираются требуемой протяженности.

По способу погружения в грунт

Вибропогружатель для свай

Забивные сваи погружаются с помощью ударного оборудования. Острие смещает почвенные частицы в сторону, вверх при углублении и внедряется в землю. Стержень выгоняет кубатуру грунта, равную объему погруженного участка и дополнительно уплотняет основание. На стройплощадке применяются дизельные и штанговые молоты.

Вибрационный способ уменьшает трение в почве и на боковой площади погружаемого элемента. Требуется усилие, которое в несколько раз меньше, чем при ударном методе. Земля уплотняется на расстоянии 1,5 – 3 диаметра сваи от ее тела. Используются электромеханические вибропогружатели, которые с помощью амплитуды пульсаций и массы сваи разбивают структуру почвы.

Завинчивание одновременно с давлением проводят для железобетонных и стальных свай с применением автомобильных установок. Вертикальные элементы имеют наконечник с винтовой лопастью, ствол, направляющую часть и удлинитель. Используются для реконструкции и ремонта фундаментов и при строительстве в регионах вечной мерзлоты, на пучинистых, обводненных почвах.

По степени заглубленности

Чем больше свай под ростверк, тем дороже обходится фундамент

Висячий ростверк работает в окружении сжимающихся грунтов, распределяют нагрузку с использованием силы бокового трения, сопротивления наконечника. Такие элементы нельзя углубить до стабильного пласта и в этом есть их недостаток. Для надежности увеличивается площадь пяты направляющей части и ставится большее число элементов на участке.

Увеличение размеров приводит к удорожанию конструкции фундамента, повышению трудоемкости. Большое количество потянет утяжеление и дополнительную осадку. Уменьшение расстояния между висячими стержнями иногда спасает ситуацию.

У стоек работает наконечник, который передает усилие на несжимаемые слои, такие стержни не приводят к усадке строения. Стоечные шпунты используются для укрепления основания при прокладке коммуникаций, трубопроводов, железнодорожных перегонов т. к. имеют большой коэффициент сопротивления сдвигу. В городе ставятся в качестве подпорок для стен и для возведения промышленных единиц с тяжелым оборудованием.

Технология возведения

Для устойчивости под ростверк насыпается песчано-щебневая подушка

Скважины углубляют с помощью ручных буров, при этом сверлится диаметр 100 – 200 мм, а длина ограничивается расстоянием в 1 м. Моторизированные, гидравлические и электрические машины увеличивают поперечный размер скважины и длину прохода до трех метров. Ростверки на свайные фундаменты требуют устройства песчано-щебеночной прослойки толщиной 15 – 20 см.

Допускается состав подсыпки:

  • щебень мелкой фракции, песок — 1 : 2, соответственно;
  • крупный песок, гравий средней фракции — 2 : 3, соответственно.

Количество вертикальных стержней принимается по расчету, но если такового нет, принимается запас прочности основания, сваи располагаются с минимальным шагом 1 м. Центры стержней совпадают с осями разбивки дома, диаметр свай может быть 170 – 400 мм. Для армирования используют сварные или вязаные каркасы с ребристой арматурой диаметром свыше 12 мм. Продольные пруты нужно сделать из металла класса А-3, а в поперечном направлении ставитьА-1.

Процесс и этапы заливки ростверка

Заливка ростверка после установки свай

Заделка арматурных выпусков и жесткое соединение ростверка со сваями обеспечивается в случае слабых грунтов и боковой нагрузки на здание. Концы загибаются и присоединяются к ростверковому каркасу с помощью вязальной проволоки. Заливка ростверка выполняется послойно, за один прием бетонируется до 25 см. Используется электрический вибратор для выгона воздушных пузырей из массы. Бетон набирает 100% прочности через 28 дней, только после этого его нагружают и ставят ростверк.

Пошаговая инструкция правильной заливки:

  1. на треть заполняют опалубку;
  2. трубу автомиксера приподнимают, чтобы некоторая часть попадала на дно;
  3. вытекшую массу прижимают к земле, чтобы получилась жесткая опорная площадка;
  4. арматура вставляется так, чтобы верх не выступал над уровнем трубы;
  5. в верхнюю часть бетона ставится резьбованная шпилька для стыковки с ростверком, элемент выступает на 30 см.

Лучше непрерывно заливать опалубку с перерывом на уплотнение слоев. Если вырыть траншею по ширине ростверка, опалубка не понадобится, бетон можно лить непосредственно в грунт.

Проведение работ по утеплению фундамента

Схема утепления ростверка с помощью пеноплекса, который наносится распылителем

Железобетонный ростверк становится мостиком холода, независимо от его расположения по уровню земли. Конструкция оттягивает тепло от стен, которые возводятся непосредственно на нем. Утепление работает аналогично изоляции ленточного основания и защищает сам ростверк от потерь энергии.

Деревянная или металлическая балка оставляет пространство под домом, продуваемое ветром. Просвет закрывается утеплителем, чтобы сэкономить на отоплении дома. Канализация, водопровод также прокладывается в этом пространстве, и термоизоляция предохраняет от замерзания воды и стоков.

В открытое место под строением попадает мусор, листья, что потребует дополнительной уборки. Закрытая и красиво отделанная нижняя часть смотрится выигрышно и украшает фасад. Утепление цоколя делается одновременно с созданием изолированной отмостки снаружи по периметру стен. Варианты термоизоляции зависят от высоты цокольной части, особенностей ростверка.

Возможные ошибки

Чтобы ростверк не обвалился, необходимо правильно просчитать количество свай и укрепить бетон арматурой

Монтаж свай с ростверком лучше доверить специалистам или работать по чертежу и только после технического расчета. Нарушение технологии приведет к просадке и разрушению дома.

Характерные ошибки:

  • отсутствие вертикальности при заглублении сваи;
  • использование приямков при закручивании винтовых стержней;
  • установка так, что свая касается твердого основания, а должна заходить в него на 0,2 – 0,3 м;
  • нарушение технического плана размещения элементов;
  • игнорирование металлических оголовков на верхней части сваи;
  • использование отверстий от старых свай для монтажа новых.

Стержни, которые стоят под наклоном, снижают несущую способность фундамента, со временем такие элементы могут быть вырваны из грунта. Сваи должны закручиваться в землю, начиная с поверхности грунта. Полость элемента бетонируется после забивания и ограничивается наголовником, защищающим от увлажнения.

Плюсы и минусы свайно-ростверкового фундамента

Под свайным фундаментом нельзя обустроить подвальное помещение

Для устройства нужно меньше материалов, чем для изготовления сплошной монолитной плиты, при этом выбирается любое заглубление, есть возможность строить на зыбкой почве или в условиях мерзлоты. Малый объем вынимаемого грунта не требует применения экскаватора, а винтовые сваи погружаются с помощью бура.

Технологические особенности позволяют снизить стоимость свайного фундамента до аналогичного показателя на ленточное основание при демонстрации высоких прочностных характеристик. Снижение трудоемкости ведет к тому, что комплекс работ вместе с изоляцией выполняет бригада специалистов в составе трех человек.

Недостаток свайного основания с ростверком в том, что в таких домах трудно построить подвал или цокольный этаж. Для их сооружения требуется дополнительный состав работ по заделке пространства теплыми стенами, что дает удорожание строительства.

Технология предполагает точное соблюдение соотношения компонентов бетона и марок составляющих материалов для предупреждения разрыва стержня под боковым давлением почвы.

Виды ростверка на винтовых сваях

Ростверк — это каркас, который монтируется на сваях. Он необходим для опоры и равномерного распределения веса строящегося здания. Грамотная обвязка винтовых свай так же важна, как и сам свайный фундамент. Существует несколько видов ростверка и способа обвязки свайно-винтового фундамента

1. Фундамент на винтовых сваях

Впервые винтовые сваи, как и многие современные технологии, стали применяться военными структурами. Прочность, доступная стоимость и быстрый монтаж конструкций без использования земельных работ отлично подходили для возведения конструкций на местах военных действий.

Несомненно, как и все разработки, связанные с оборонной промышленность, начали постепенно входить в другие отрасли народного хозяйства. Сегодня свайно-винтовые фундаменты успешно осваиваются строителями для самых мирных целей – сооружения жилья.

Свайно-винтовой фундамент является экономным и удобным выбором для строительства частных домов. Винтовые сваи представляют собой стальные трубы с заострением и лопастями на одном конце и отверстием на другой. Острым концом сваю вкручивают в грунт вручную либо буровым механизмом на глубину от полутора метров. На другом конце монтируется основание (оголовок) с вертикальной поверхностью под обвязку. Другое общепринятое название обвязки винтовых свай – ростверк.

Сваи, как правило, устанавливаются по периметру и под особо нагруженными частями здания. Количество свай, глубина вкручивания и расположение рассчитываются исходя из масштабности всей постройки.

2. Виды ростверка  винтовых свай

Основная классификация обвязки винтовых свай проводится по типу используемого материала. Каждый из них имеет свои преимущества и недостатки. Ростверки бывают:

  • Деревянными
  • Металлическими
  • Бетонными

В деревянном ростверке роль обвязки выполняют брусья, уложенные на оголовки свай.

Металлический ростверк представляет собой металлические балки, приваренные к оголовкам винтовых свай.

Бетонный ростверк выполняется при возведении наиболее тяжелых конструкций, и роль опоры дома выполняет бетонные балки, связанные со сваями.

Рассмотрим подробнее каждый способ установки ростверка на винтовых сваях.

3. Деревянный высокий ростверк. Подготовка к монтажу

Деревянный ростверк используется обычно при малоэтажном строительстве. Он хорошо подходит для дачных домов и одноэтажных коттеджей с мансардой. Чаще всего его используют при возведении каркасных строений. В качестве обвязки фундамента выступает первый венец бруса, уложенного на оголовки. Поскольку древесина испытывает пагубное влияние влаги, неизбежно соседствующей с грунтом, брус должен быть обязательно  обработан специальными составами, препятствующими гниению и придающими дереву гидрофобные свойства. После этого брусья устанавливается на оголовки свай.

Деревянный ростверкДеревянный ростверк

Перед установкой самих балок после вкручивания свай необходимо произвести еще несколько операций по подготовке монтажа ростверка.

  1. Выровнять высоту свай (лишнее можно просто срезать)
  2. Установить оголовки (металлический пластины, на которых есть отверстия для крепежа брусьев)
  3. Произвести грунтовку и нанесение антикоррозийного слоя на сваи (если это не было сделано до монтажа)
  4. Между оголовками и балкой сделать гидроизоляционную прокладку из рубероида, бикроста и тому подобных материалов

Деревянные брусья тоже должны быть подготовлены для возведения фундамента. В первую очередь они должны быть сухими. Лучше всего использовать брус после камерной сушки. Если это слишком дорого, дерево необходимо выдержать до 3-4 месяцев в хорошо проветриваемых штабелях для просушки. Далее они пропитываются специальным антисептиком и, также веществом, снижающим горючесть дерева – антипиреном. Если используется клееный брус, то обычно, все эти процедуры с ним уже произведены.

4. Монтаж деревянного каркаса

Процесс монтажа деревянного ростверка происходит в несколько этапов:

  1. На сваи укладываются брусья по периметру. Для большей прочности они соединяются между собой выемками. Это позволяет увеличить прочность соединения.
  2. Затем укладываются брусья на внутреннюю часть.
  3. Далее все оголовки прикручиваются к брусьям. В дереве должны быть заранее высверлены отверстия. Можно сделать в дереве фаску, если требуется, чтобы из него не торчали гайки.
  4. Для прочности дополнительно по краям можно установить уголки или швеллеры.
Оголовки свай с отверстиями для крепления брусаОголовки свай с отверстиями для крепления бруса

Существует несколько способов соединения бруса на углах. Два основных – «в пол-дерева» и «в лапу».

Способы соединения бруса по угламСпособы соединения бруса по углам

Укладка бруса ростверка может производиться только по периметру будущего здания, а может иметь более сложную форму с поперечными брусьями, если здание имеет большие размеры и много точек с повышенной нагрузкой на фундамент

После укладки бруса необходимо тщательно проверить горизонтальность плоскости. В тех местах, где брус немного выступает из плоскости, его можно подтесать, а в там, где образованы впадины необходимо изготовить плоские подкладки, например, из фанеры.

5. Металлический высокий ростверк

Металлическая обвязка используются для более массивных конструкций, в том числе и для кирпичных зданий или тяжелых металлоконструкций, типа ангаров. Здесь на сваи укладывается швеллер или двутавр, полками вниз. Соединения делают согласно схеме несущих стен. Необходимо сварить соединения и дополнительно укрепить болтами. Конструкция за счет этого обретает большую прочность и может выдержать нагрузку металла. Также дополнительное укрепление шва не дает образоваться на фундаменте трещинам и последующим разрывам. Для кирпичной кладки шаг свайного ряда должен быть не более 1-1,5 м, т. к. масса кирпичной конструкций будет гнуть швеллер при шаге от 3м.

Размер швеллера может быть разным. Для усиления нагруженных осей используется самый большой размер.

Следует не только сварить металлический ростверк, но и дополнительно стянуть болтами. Это требование обусловлено разным видом нагрузок – не только боковых, но и вертикальных. Так металлические балки защищаются от образования трещин и разрывов.

Стандартный металлический ростверкСтандартный металлический ростверк

6. Бетонный ростверк

Если здание, которое устанавливается на винтовые сваи, имеет большой вес – это может относиться к домам из бревен, пеноблоков  или каркасников с тяжелой кровлей – под них рекомендуется устанавливать бетонный ростверк.

Для его устройства требуются

  • Металлическая арматура
  • Вязальная проволока
  • Бетон
  • Опалубка из досок

После установки свай на них по периметру фундамента вяжется арматура диаметром 12-18 мм с расстоянием между прутками 15-35 см. В верхней части свай просверливаются отверстия, куда вставляются продольные прутки.

Затем вокруг свай монтируется опалубка, наподобие той, что используется для заливки ленточного фундамента. В опалубку заливается бетон. При  заливке бетона заливается и внутренность сваи.

Таким образом, создается сборная конструкция фундамента из собственно свай и бетонной обвязки.

Такой ростверк считается самым мощным и не уступает ленточным бетонным фундаментам таких же параметров, а монтаж его на сваи  осуществляется значительно проще.

Обычно сваи выступают на значительное расстояние от земли – до метра, если поверхность ровная.  Таким образом, обвязка свай чаще всего расположена тоже на некотором расстоянии от грунта. Особенно это касается деревянного и металлического ростверка. Бетонные ростверки, напротив, заливаются вплотную к земле. Это более равномерно распределяет нагрузку не только по оголовкам свай, но и на грунт.

Схема устройства бетонного ростверкаСхема устройства бетонного ростверка

7. Свайный куст

Иногда опоры под здания должны быть очень мощными. Конечно, в таких случаях обычно устанавливаются объемные бетонные столбы, но есть возможность использовать и винтовые сваи, если они кручены на близком расстоянии друг к другу. При этом верхние части соседних свай связываются друг с другом. Это соединение называют свайным кустом.

Получается, что на восприятие нагрузки в каком-то особенно нагруженном узле работают сразу несколько свай.

Эти методом особенно часто пользуются в промышленности, где возведение обычных бетонных фундаментов затруднено –  в болотистых местах, на уклонах и т.д.

Обвязку свайных кустов производят описанными выше способами, учитывая, что сваи собраны группами.

8. Заключение

Установка ростверка на винтовые сваи определяет окончательную несущую способность фундамента. Обвязку винтовых свай нужно проводить особенно тщательно, так как сваи представляют собой надежные опоры, но со сравнительно небольшой площадью основания для фундамента. Это увеличивает роль обвязки.

Фирма «К-ДОМ» специализируется на возведении фундаментов на винтовых сваях для различных типов конструкций – домов для постоянного проживания, садовых домиков, ангаров, мостовых опор. Нами используются все виды ростверка винтовых свай – в зависимости от типа зданий, грунта и условий местности.

Ростверк на сваях: виды и особенности конструкции

Ростверк на сваях

Устройство ростверка на сваях

Правильное возведение фундамента с соблюдением установленных технологических норм служит основой для дальнейшего строительства и обеспечивает прочность строения. С учетом популярности свайной конструкции основания, важным действием для строителей выступает грамотно собранный и установленный ростверк на сваях. Этот элемент служит скрепляющей частью конструкции и во многом определяет надежность основания.

Ростверком, основанным на сваях, производят объединение многочисленных опор в единую систему, где распределяется нагрузка от здания. Поэтому свайный ростверк должен тщательно рассчитываться и возводиться со строгим соблюдением технологии.

В каждом конкретном случае элементы фундамента определяются индивидуально, а иногда даже возводится ростверк ниже уровня земли.

Ростверк. Виды

В современном домостроении представлено несколько вариантов ростверка, которые выбираются в зависимости от множества показателей. Для полного представления о технологии строительства следует разобраться в 2 главных понятиях:

  1. Сваи (опоры) – это определенные колонны, которые погружаются в грунт и служат основой для возведения фундамента. Материалом для опор могут служить различные виды сырья.
  2. Ростверк – это верхняя часть свайного фундамента, которая соединяет все опоры в единый пояс.
Устройство деревянного ростверка

Устройство деревянного ростверка

Первой отличительной характеристикой ростверка служит материал изготовления. Согласно данному критерию выделяют следующие типы ростверка:

  • деревянный,
  • стальной,
  • железобетонный (который подразделяется на сборный и монолитный).

Для деревянных домов нижний пояс формирует подобие ростверка.

Для стального типа применяется двутавровая балка, но она имеет несколько недостатков (высокая стоимость материала, сложность монтажа, требующая привлечения спецтехники).

Железобетонные ростверки являются оптимальным вариантом для большинства объектов. За умеренную цену вы получаете надежную конструкцию, способную прослужить длительное время.

Согласно расположению ростверка относительно уровня земли принято выделять 3 вида:

  1. Высокий ростверк.
  2. Повышенный тип конструкции.
  3. Заглубленный ростверк.
Железо-бетонный ростверк

Устройство железо-бетонного ростверка

Наиболее популярен высокий ростверк. Этот тип имеет высоту на 15 см больше, чем окружающая поверхность земли. Данный вариант подходит для регионов, подверженных развитию явления морозного пучения. Земля при промерзании увеличивается в объемах и может вырвать сваи из земли. А созданный буфер в несколько десятков сантиметров обеспечивает свободный ход основания без повреждения опор. В данном случае придется дополнительно утеплять пол первого этажа из-за созданного пространства между землей и основанием.

Повышенный ростверк формируется на уровне действительной поверхности. В этом варианте нет пространства под полом и его не нужно утеплять. Но возникает проблема в сопротивлении пучению, которую иногда решают путем выемки грунта из-под основания.

Ростверк, который формируется ниже уровня земли, называется заглубленным. Удаление грунта из-под ростверка позволяет избежать негативного воздействия от пучения земли в морозы. Но в этом типе подразумевается создание подушки из шифера, к примеру, для защиты основания от воздействия земли.

Ростверк часто связывают с популярным ленточным фундаментом, хотя это неверно. Главное отличие заключается в особенностях распределения нагрузки: ленточный фундамент распределяет вес на все поверхность созданной ленты, в то время как ростверк играет роль распределителя нагрузки между опорами, которые уводят данные воздействия глубоко в грунт. Поэтому нельзя называть свайно-ленточный фундамент ленточным и объединять их в одно целое.

Сваи важны как в частном домостроении, так и при работах по возведению многоэтажных зданий и промышленных комплексов. После предпроектных изысканий принимается решение о забивании свай и ведении последующих работ. Так достигается прочность будущего сооружения и его долговечность.

к оглавлению ↑

Виды соединений сваи с ростверком

Соединение сваи с ростверком является ключевым элементом в создании конструкции. Именно это обеспечивает прочность и правильное распределение воздействия на грунты. Простые сваи с ростверком связываются различными способами. Которые определяются на стадии проектирования. Кроме того, метод соединения учитывается при расчетах прочности всего строения.

В общем виде, устройство свайного фундамента представляет собой объединение единичных опор, заложенных по периметру здания, в единую систему. При неверном обустройстве или отсутствие армированных участков здание может не выдержать нагрузок.

Соединение арматуры сваи с ростверком выполняется специалистом и должно быть предельно аккуратным. Минимальный диаметр используемых прутьев составляет 10 мм. Технология размещения армированных поясов устанавливается в соответствие с проектом, но наиболее часто его делают в две параллельные полосы.

Соединение сваи с ростверком

Соединение сваи с ростверком

Прежде всего, на участке застройки производят разметку и закрепление свай фундамента. В зависимости от типа опор их могут вбивать, ввинчивать или вставлять в подготовленные углубления.

После окончания крепления свай переходят к подготовительным работам перед заливкой бетонной смеси. Для этого нужно установить опалубку, которая будет служить формой для будущего ростверка.

Если вы планируете установить заглубленный ростверк, то понадобится подготовить траншею. В них заливают бетон, предварительно установив асбестовые трубы для опор.

Внутри установленной опалубки монтируется и устанавливается специальный каркас из арматуры. Данный «скелет» тщательно связывается с обязательным равномерным расположением прутьев. Арматура данного каркаса должна быть связана со сваями. Узел соединения буронабивной сваи с ростверком играет определяющую роль во все возводимой конструкции.

Перед тем, как разбираться с вопросом как связать ростверк со сваями, следует детально понять принципы работы создаваемой системы.

Арматура, из которой собран каркас, должна быть полностью залита бетонном в ходе формирования ростверка. Бетон укладывают слоями с поэтапным уплотнением. После окончательного застывания бетонной смеси опалубку можно демонтировать.

Чтобы ростверк и основание соответствовали установленным качествам строительства, следует выполнять установленные проектом величины отступов, отмосток и прочих конструктивных элементов.

Стык сваи и ростверка определяет целесообразность данной технологии. Этот узел допустимо выполнять двумя способами:

  1. Ростверк со свободно опирающимися сопряжениями.
  2. Ростверк с жестким сопряжением.

При свободном опирании нет жесткого соединения – просто свая вставляется в углубление в 10 см на ростверке. В расчетной документации данный тип именуется шарнирным сопряжением.

Жесткий вариант сопряжения предполагает установку ростверка в тесной связи с опорами. При данном варианте сцепки обеспечивает максимальная надежность.

Сцепление сваи и ростверка является последним важным этапом в создании качественного основания. Наиболее простым и надежным способом соединения служит соединением специально выпущенной из каркаса ростверка арматуры, которая связывается с существующей арматурой у опоры. Так формируется прочная сцепка с высокой характеристикой. При соединении сваи и ростверка от строителей требуется высокая точность работ и грамотный подбор исполнителей.

Сваи, скрепленные ростверком, обеспечивают владельца дома качеством и надежностью при минимальных затратах времени и денег.



grillage — Перевод на русский — примеры французский

Предложения: грильщик

На основании вашего запроса эти примеры могут содержать грубую лексику.

На основании вашего запроса эти примеры могут содержать разговорную лексику.

Tournez-vous! Mains sur le grillage .

Пожалуйста, наклонитесь и положите руки на забор , сэр.Повернулся.

Le grillage de la Cour a des mailles.

У нас во дворе забор из металлической сетки.

J’ai escaladé le grillage et je suis entré.

Vu leur état d’esprit, il vaut mieux s’abstenir d’aller dans un stade de 48000 personnes et de lancer au-dessus du grillage .

Учитывая состояние их души Я бы предпочел, чтобы вы не ходили на стадион перед 48000 и повесили там кривой мяч за ограждение .

Alors, on va Avoir besoin de bois, de grillage , de clous et d’un marteau.

Так, нужны доски, сетка , молоток и гвозди.

Je tente de fuir, je finis du mauvais côté du grillage .

Спасаясь бегством, я оказался по чужую сторону забора .

C’est juste de l’autre côté du grillage .

Ну это же просто недалеко от забора .

Il ne manque plus qu’un grillage avec des barbelés et une tour de garde.

Теперь мне нужны забор из колючей проволоки и сторожевые башни.

Je vous dis la déchirure ouvert ce grillage pendant que vous pouvez et nous entrons maintenant.

Ломай этот забор , пока можешь, и пошли.

Tu comptes tuer quelqu’un pour qu’il asperge le grillage ?

Убьешь кого-нибудь, чтобы он снова побрызгал забор ?

On va où, après uneir franchi le grillage ?

А что мы будем делать, оказавшись за забором ?

Il a Survolé le grillage

Vous avez escaladé le grillage ?

Je sors vérifier le grillage .

Peut-être un nouveau ростверк .

Mettez vos mains en l’air sur le grillage .

Je l’ai suris repassant sous le grillage .

L’homme que tu tu cherches a couru vers ce grillage , près des voies ferrées.

Мужик, которого ты ищешь вдоль этого забора , около ж \ д путей.

Penchez-vous, les mains sur le grillage .

Avec cette énorme bouche, elle pourrait manger une pomme à travers un grillage .

.

Грильяж на русском языке, перевод, английский-русский словарь

Пример предложение с «ростверком», переводческая памятью

добавить, например,

ан Поддерживающий ростверк болтов снизу рыбу брюшка балок с стяжными анкерами несут таблицы опалубки, которые доводятся в с обеих сторон.

Common crawl ru Детки, снежная буря # года была чудовищна

en Несущая конструкция катушки, а также принцип и способ, которым катушка опирается на стойки, позволяют предотвратить осевое и поперечное смещение трубопровода, и позволяют передавать нагрузку от змеевика на ростверк опоры с помощью кронштейнов с электроизоляцией, с регулируемыми стойками и свайного фундамента.

патент-wipo ru Там их продают за большие деньги педофилам

en Змеевик выполнен в виде трубы, которая имеет внешний кожух и слой теплоизоляции; труба имеет внутреннюю трубчатую оболочку, прикрепленную к ее центральной части; продольные ребра жестко прикреплены к корпусу, что позволяет закрепить катушку на стойках; Стойки крепятся к фундаменту ростверка с помощью опорных фланцев.

патент-wipo ru Что ж, она могла застать злоумышленника, пытавшегося проникнуть в дом

en По заказу заказчика мы можем изготовить стальной ростверк под полом, но это автоматически увеличивает стоимость устройства пола.

Общих ползать RU Да, потому что … теперь ты уже часть меня … часть того, что меня окружают

а Стационарная часть содержит таблицу, как-ростверк фундамент с опорной пластиной, расположенной выше же, говорит опорная плита, имеющая скользящую поверхность.

патент-wipo ru Да, я буду здесь … ждать вас

ru Опалубочные блоки площадью около 23 м2 и массой 1,2 т выдвигаются на ростверки и поднимаются краном с помощью подъемника. вилка.

Обыкновенный обход ru Да, сэр.Здесь кто- нибудь есть? Мистер Эндрюс?

ru Цель достигается тем, что стационарная опора трубопровода включает змеевик, который установлен с помощью электроизоляционных узлов на четырех регулируемых по высоте стойках, чтобы можно было регулировать высоту и наклон опоры, и которые закреплены на одноуровневом ростверковом фундаменте, который жестко опирается на свайный фундамент.

патентов-wipo ru Он из команды проклятого Кабуто!

ru Фундамент из ростверка в виде стола крепится к свайному фундаменту с помощью шарнирных опор.

Patents-Wipo ru Это не пикник после воскресной школы, скажу я тебе

en Перед установкой палатки полы уложены на выровненную дощатую решетку.

Common crawl ru Они хотят поговорить

Показаны страницы 1. Найдено 9 предложения с фразой grillage.Найдено за 2 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

Грильяж на русском языке, перевод, английский-русский словарь

Пример предложение с «ростверком», переводческая памятью

добавить, например,

ан Поддерживающий ростверк болтов снизу рыбу брюшка балок с стяжными анкерами несут таблицы опалубки, которые доводятся в с обеих сторон.

Common crawl ru Детки, снежная буря # года была чудовищна

en Несущая конструкция катушки, а также принцип и способ, которым катушка опирается на стойки, позволяют предотвратить осевое и поперечное смещение трубопровода, и позволяют передавать нагрузку от змеевика на ростверк опоры с помощью кронштейнов с электроизоляцией, с регулируемыми стойками и свайного фундамента.

патент-wipo ru Там их продают за большие деньги педофилам

en Змеевик выполнен в виде трубы, которая имеет внешний кожух и слой теплоизоляции; труба имеет внутреннюю трубчатую оболочку, прикрепленную к ее центральной части; продольные ребра жестко прикреплены к корпусу, что позволяет закрепить катушку на стойках; Стойки крепятся к фундаменту ростверка с помощью опорных фланцев.

патент-wipo ru Что ж, она могла застать злоумышленника, пытавшегося проникнуть в дом

en По заказу заказчика мы можем изготовить стальной ростверк под полом, но это автоматически увеличивает стоимость устройства пола.

Общих ползать RU Да, потому что … теперь ты уже часть меня … часть того, что меня окружают

а Стационарная часть содержит таблицу, как-ростверк фундамент с опорной пластиной, расположенной выше же, говорит опорная плита, имеющая скользящую поверхность.

патент-wipo ru Да, я буду здесь … ждать вас

ru Опалубочные блоки площадью около 23 м2 и массой 1,2 т выдвигаются на ростверки и поднимаются краном с помощью подъемника. вилка.

Обыкновенный обход ru Да, сэр.Здесь кто- нибудь есть? Мистер Эндрюс?

ru Цель достигается тем, что стационарная опора трубопровода включает змеевик, который установлен с помощью электроизоляционных узлов на четырех регулируемых по высоте стойках, чтобы можно было регулировать высоту и наклон опоры, и которые закреплены на одноуровневом ростверковом фундаменте, который жестко опирается на свайный фундамент.

патентов-wipo ru Он из команды проклятого Кабуто!

ru Фундамент из ростверка в виде стола крепится к свайному фундаменту с помощью шарнирных опор.

Patents-Wipo ru Это не пикник после воскресной школы, скажу я тебе

en Перед установкой палатки полы уложены на выровненную дощатую решетку.

Common crawl ru Они хотят поговорить

Показаны страницы 1. Найдено 9 предложения с фразой grillage.Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Найдено за 0 мс.Накопители переводов создаются человеком, но выравниваются с помощью компьютера, что может вызвать ошибки. Они поступают из многих источников и не проверяются. Имейте в виду.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
