Свайно-винтовой фундамент на склоне | СВ-Фундамент

Строительство дома на склоне и выбор типа фундамента под него – актуальная задача для любого региона России.

Если ваш участок под застройку оказался на склоне, то выбор варианта для фундамента сводится к трем – ленточный, свайный и ступенчатый.

Определяющие факторы при выборе – это угол наклона, состав грунта и высота залегания грунтовых вод. Здесь стоит особо тщательно проработать проектный план и контролировать все процессы. Когда вы будете знать все параметры, только тогда вы сможете принять решение.

Особо пристальное внимание стоит обратить при строительстве дома на берегу водоема, овраге и пригорке.

Любому современному строителю известно, что для того, чтобы построить фундамент на склоне необходимо сначала укрепить грунт откосов:

• установить специальную систему, чтобы избавить грунт от влаги (система дренажа).
• вокруг места, где планируется поставить фундамент необходимо выстроить систему закрепления грунта на склоне, дабы фундамент не скользил и не сползал по склону.

Если уклон менее 3%, то такая местность считает условно ровной и наиболее выгодна для строительства при наименьших затратах, малый уклон – если от 3% до 8% (подойдет для строительства зданий без подвалов), средний уклон – до 20% и все, что больше – считается уже крутой поверхностью. Довольно устойчивым грунт остается на уклонах до 10%. Часто, с уклоном более 20% используют террасную проектировку, выстраивают на террасах места для отдыха, беседки и детские площадки, что позволяет перевести недостатки участка в его достоинства.

В чем трудности в построении дома на слоне – это борьба с оползнями и необходимость укрепления склона. Но благодаря современным методам эти проблемы можно решить. Свайно-винтовой фундамент на склоне может быть построен при любом его наклоне и вне зависимости от грунта (кроме скальных пород), даже при высоком залегании грунтовых вод. Наиболее часто такой фундамент используют для возведения деревянных и каркасных домов.

Выбор свайного фундамента на слоне решит проблему с труднодоступными участками для доставки техники, так как в данном случае она вам не понадобится, сократит бюджет, по сравнению с другими типами фундамента, не потребует выравнивая участков.

Фундамент на винтовых сваях на склоне может быть установлен всего за несколько дней. Сваи вкручиваются в грунт профессиональными рабочими вручную или с помощью легкой техники. При этом работы могут проводиться в любое время года.

Свайно-винтовой фундамент на склоне от «СВ-Фундамент»:

Свайно-винтовой фундамент на склоне в 1м от «СВ-Фундамент»:

как правильно сделать своими руками

Порой приходится возводить дом на наклонном рельефе местности. Фундамент для дома на склоне – это специальная конструкция, требующая особого подхода при проектировании основания здания. На выбор материалов, из которых создаётся опорная база строения, влияет величина крутизны склона, его грунтовое содержание. То ли это будет прочное основание или фундамент придётся возводить на наклонном основании, подверженному оползням, подмыву от разлива реки или озера. Все эти факторы надо обязательно учитывать при проектировании, чтобы правильно сделать фундамент на склоне.

Содержание

• Величина уклона местности
• Виды фундаментов на склоне
  • Ленточный
  • Ленточный ступенчатый
    • Дренаж
    • Подпорные стены
  • Плитный
  • Столбчатый
  • Свайно-винтовой
• Укрепление придомовой территории

Величина уклона местности

При небольшой величине уклона участка (до 8%) основание строений воздвигают в виде ленточного, плитного либо комбинированной – ленточно-плитной конструкции.

При сильно большом наклоне рельефа целесообразно устраивать основание строения на сваях. Свайный фундамент позволяет «удерживать» здание на участке с уклоном 35^ои более. Свайный фундамент на склоне в основном воздвигают на винтовых опорах.

Виды фундаментов на склоне

Вид основания дома, расположенного на косогоре, бывает самой различной конструкции. Каждая опорная конструкция учитывает особенности условий строительного участка. Для строительства зданий и сооружений на участках с уклоном используют следующие видыфундаментов:

Ленточный

Воздвигать ленточный фундамент из сборных элементов не рекомендуется. Ввиду неравномерной нагрузки на основание здания, фундамент из сборных элементов делается гораздо более мощным, чем если бы стройка осуществлялась на ровной площадке.

Построить надёжное ленточное основание на склоне возможно только из монолитного железобетона. После проведения проектно-изыскательских работ, подготовительных мероприятий приступают к возведению ленточного монолитного основания дома:

1. Делают разметку участка в тех местах, где будет залегать монолитная лента.
2. Вырывают траншеи заданной глубины. Дно траншей должно быть горизонтальным.
3. На дно засыпается песок. Его трамбуют до получения плотного слоя толщиной 200 мм.
4. Устанавливают опалубку. В связи с уклоном в нижней части стройплощадки опалубка будет выше над уровнем земли, чем наверху. Соответственно фундаментная стенка внизу будет выше верхней её части.
5. Заливают жидкий бетонный раствор в опалубку с обязательным послойным уплотнением. Каждый слой толщиной 300 мм уплотняют штыковым способом или применяют электрический вибратор.

Ленточный фундамент на склоне

В нижней части основания дома траншея не должна находиться вблизи обрыва. Если этого нельзя избежать, тогда делают дополнительную засыпку грунта в месте обрыва.

Проводят работы по уплотнению грунтовой засыпки.

Ленточный ступенчатый

Ступенчатый фундамент на склоне устраивают тогда, когда уклон участка не позволяет делать траншеи в одном уровне. Рвы под опалубку на склоне сверху вниз делают отдельными ступенчатыми отрезками. От обыкновенного ленточного монолита ступенчатая конструкция отличается тем, что план участка разбивается на несколько секторов в разных уровнях.

Строительство такого типа основания для дома на склоне не требует создания котлована. Достаточно прорыть ступенчатые рвы и убрать излишний грунт. Котлован вырывают в том случае, если возникает необходимость в устройстве подвала. Подвал потребует отдельных затрат на строительство дополнительных подпорных стенок, пола и прочего.

Котлован не должен стать причиной осыпания и сползания почвы. Для твёрдых глинистых грунтов безопасный угол наклона откоса в пределах 50^о – 60^о, а для песчаного основания – от 30^одо40^о.

В другом варианте делают 2 продольные траншеи, а ступени формируются секциями опалубки в разных уровнях.

Фрагмент опалубки ступенчатого фундамента

Процесс установки ступенчатой опалубки достаточно трудоёмкий. Деревянные детали соединяют в единую конструкцию вместе с элементами упоров и распорок.

Дренаж

Разница в глубине заложения ступеней вызывает в нижних частях конструкции более активное воздействие грунтовых вод. Также может происходить стекание воды по стенкам основания дома сверху вниз. Вследствие чего может произойти вымывание почвы и проседание грунта, поэтому стоит позаботиться об устройстве дренажной системы вдоль стен фундамента для забора грунтовой воды.

Дренаж представляет собой систему труб, которые отводят накапливаемую подземную воду на безопасное расстояние от дома.

Подпорные стены

Подпорные стены строят из монолитного, сборного железобетона, кирпича и других кладочных материалов. Иногда вдоль забора устанавливаю поперечные укосы в виде прямоугольных треугольников, где гипотенузой является внешняя сторона укоса, а катеты исполняю роль опорных частей.

Плитный

При слабом грунтовом основании на склоне для возведения фундамента применяется технология устройства железобетонных опорных плит. Сама по себе железобетонная плита представляет собой свободно плавающий диск, который под воздействием грунтовых масс на склоне может сместиться вниз. Чтобы этого не происходило, плитный фундамент на склоне опирают на боковые стенки ступенчатого ленточного фундамента.

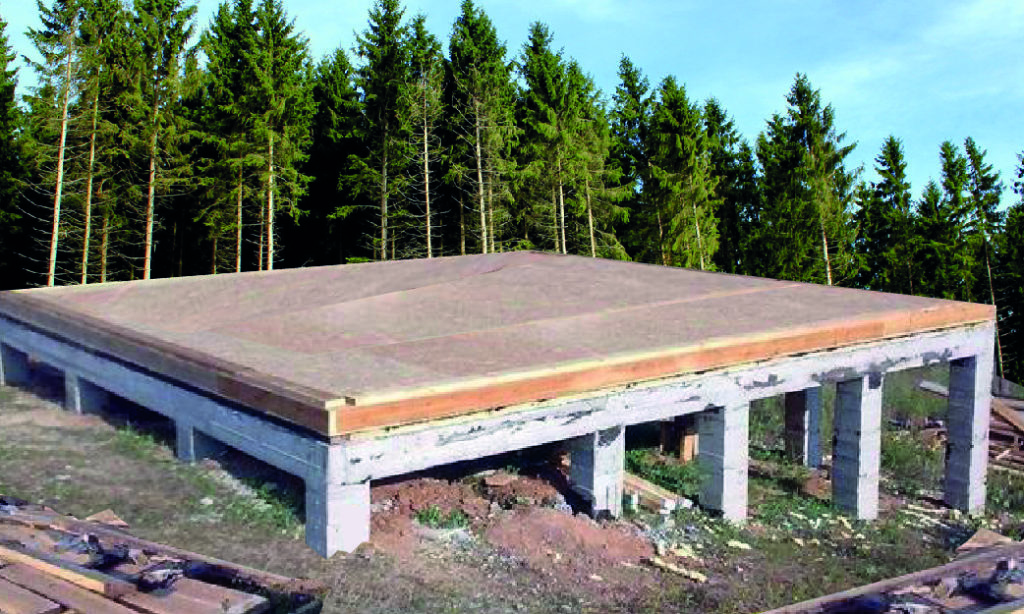

Столбчатый

Столбчатый фундамент на косогоре возводят в виде асбоцементных труб, заполненных арматурным каркасом и бетоном. Для устройства основания дома на столбах используется следующая технология:

1. В намеченных местах буровой установкой делают скважины глубиной ниже уровня несущего пласта грунта на 200 – 300 мм.
2. В отверстия вставляют асбоцементные трубы. В них помещают арматурные каркасы.
3. В трубы заливают раствор бетона с послойным уплотнением.
4. Выпуски арматуры сваривают с металлическим ростверком или с арматурой плитного фундамента.
5. Из-за разницы высот уровня земли в нижней части основания дома наземная высота столбов будет длинней, чем у опор наверху. Для защиты от атмосферных явлений внешнюю поверхность труб покрывают стойкой краской.

Столбчатые опоры из других материалов для строений на косогоре практически не применяют. При сильно крутом уклоне участка только асбестовые столбы будут служить надёжной опорой для строений.

Свайно-винтовой

Фундамент здания на косогоре из винтовых свай на сегодня является одним из лучших решений устройства опорной конструкции. Винтовые сваи можно монтировать на любых грунтах кроме каменистых оснований.

Металлическая свая погружается в грунт способом ввинчивания. При наличии в почве каменистых включений лопасти свай при погружении разрушаются, и свая приходит в негодность. Это единственное ограничение применения винтовых опор.

Даже самый крутой склон не становится препятствием для возведения свайного фундамента на винтовых опорах.

Сваи небольшой длины устанавливают ручным способом. Винтовые стойки диаметром больше 108 мм и длиной более 2,5 м монтируют с помощью механизированной установки. На подающей стреле механизма установлен силовой блок, который сообщает свае вращательное движение.

На крутом косогоре длины наземных частей винтовых опор вверху и внизу участка могут отличаться на несколько метров, поэтому винтовые сваи удлиняют путём соединения частей труб металлической муфтой с последующей сваркой деталей.

Установленные опоры нивелируются под единый горизонт. Их обрезают абразивным кругом. Внутреннюю полость труб заливают бетонным раствором, что придаёт опорам дополнительную прочность и значительно увеличивают несущую способность свай.

Наземную часть опор покрывают гидроизоляцией (битумной мастикой). Оголовки свай обвязывают металлическим профилем – швеллером.

Строить фундамент на склоне своими руками, не имея опыта в проектировании несущих конструкций зданий и сооружений, стоит только при небольшом уклоне местности.

Укрепление придомовой территории

Укрепление основания придомовой территории есть неотъемлемая часть работ по взведению всего опорного комплекса сооружений на склоне. Покатый рельеф местности способствует стоку дождевых вод сверху вниз. Потоки воды разрушают почву, способствуют появлению промоин, застою влаги в них. Всё это приводит к эрозии поверхности придомовой территории, что впоследствии приведёт к подтоплению фундамента дома и повреждению опорной конструкции здания.

Небольшой уклон достаточно укрепить посадкой растений с развитой корневой системой. Крутые склоны закрепляют установкой биоматов, габионов, георешёток, террас с подпорными стенками в разных уровнях. Установка забора по сторонам дома вдоль косогора ограничит укреплённую придомовую территорию от негативного воздействия условий соседних участков.

Самая удобная конструкция забора, установленного на склоне – это ограда на винтовых сваях. Винтовые опоры устанавливают вдоль уклона с шагом 2,5 – 3 м. Проёмы между опорами заполняют ограждениями в виде рам из уголков 50х50 мм с металлической сеткой. Между сваями по склону укладывают монолитные железобетонные бордюры или балки.

Дом, построенный на склоне, обладает одним неоспоримым преимуществом – это вид на окрестности. Простор для взгляда всегда придаёт ощущение особой свободы. Жилище, расположенное на высоте в живописной местности, своим видом из окон всегда будет радовать хозяев дома и гостей.

Основы, которые необходимо знать — фундаменты Pro Post

Вы собираетесь построить свою собственность, проект, о котором вы давно мечтали, но единственное обозримое препятствие, замедляющее ваше решение, заключается в том, что вы должны строить на наклонном участке? Винтовые сваи очень эффективны и являются экономичным решением, которое вам следует рассмотреть для реализации вашего проекта.

Что нужно знать при строительстве на склоне

Тот факт, что строительство находится на склоне, накладывает дополнительные ограничения, вы должны знать, что есть несколько факторов, которые необходимо учитывать, прежде чем начинать свой проект.

Следующая информация поможет вам сделать правильный выбор, чтобы обеспечить бесперебойную работу вашего строительного проекта.

Проконсультируйтесь со специалистами

Поскольку существуют ограничения из-за разницы в высоте и угла наклона, строительство на склоне связано с более высокими затратами по сравнению со строительством на плоской поверхности, в основном из-за необходимости профессиональной консультации для обеспечения устойчивости конструкции.

Эти специалисты должны обеспечить, чтобы конструкция могла приспосабливаться к земле, чтобы избежать движений, которые могут поставить конструкцию под угрозу, будь то из-за оползней, присутствия глины в почве или даже из-за некачественного грунта, такого как обратная засыпка. Таким образом, эти профессионалы, часто инженеры, смогут помочь вам, принимая во внимание все эти факторы.

Выполнение исследования почвы

В зависимости от угла крутизны вашего участка могут использоваться различные методы строительства. Выбор техники во многом зависит от типа грунта, на котором будет возводиться ваше сооружение. Поэтому, даже если это не обязательно, перед любым строительством, особенно при наличии уклона, настоятельно рекомендуется провести обследование грунта. Информация, полученная в результате анализа грунта, позволит точно узнать характер, тип грунта и его характеристики, которые определят тип конструкции и идеальную систему фундамента для реализации вашего проекта. Это гарантия безопасности и безопасности!

Вы также можете получить некоторую информацию в своем городе или муниципалитете. Некоторые из них могут предоставить геотехнические данные, позволяющие вам получить необходимую информацию, которая облегчит анализ почвы вашими специалистами. Оттуда можно легко определить правильный тип винтовой сваи, а также глубину ее установки, гарантируя качество вашего фундамента.

Спиральные сваи: незаменимый помощник для конструкции, построенной на наклонной площадке

Часто оснащенные специализированным и универсальным оборудованием, компании, специализирующиеся на установке винтовых свай, допускают их установку в узких местах и ​​на наклонных площадках. Винтовые сваи обеспечат прочность, устойчивость и гибкость при строительстве на склоне. Кроме того, что они доступны по цене, они просты в установке.

На основании предоставленной геотехнической информации сваи будут установлены на глубину, достаточную для минимизации рисков с учетом оползней и эрозии. Конструкция должна быть продумана таким образом, чтобы были установлены достаточные крепления для обеспечения прочности и устойчивости конструкции. Винтовые сваи очень подходят для установки в различных типах грунта, будь то глина, песок или ил. Их также необходимо учитывать при строительстве на угловом участке.

Готовы начать строительство на прочной фундаментной системе? Для спокойствия выбирайте винтовые сваи!

Строительство на наклонной местности стало проще благодаря винтовым сваям

При выполнении строительного проекта, требующего фундамента, очень важно, чтобы готовый продукт был прочным и надежным, чтобы здание не оседало со временем. Когда эта структура построена на склоне, все становится экспоненциально труднее завершить. При этом винтовые сваи упростили устройство фундамента не только в конструкции, но и в процессе строительства, особенно для наклонного строительства.

Проект фундамента

Когда мы смотрим на фундамент с использованием винтовых свай Techno Metal Post, каждая свая может быть настроена в соответствии с конкретными потребностями проекта. При проектировании учитывается сжатие, растяжение и боковые силы, которые будут воздействовать на сваю после ее установки. Наши штатные инженеры учитывают эти усилия при выборе диаметра ствола сваи и диаметра спирали, а также необходимого количества свай и давления грунта, в котором они должны быть установлены. Наша команда инженеров обеспечивает профессиональное, утвержденное нормами и безопасное фундаментное решение для каждого проекта. После того, как каждая свая успешно установлена, массив служит законченной структурной единицей, каждая из которых выполняет свою индивидуальную работу, компенсируя общую нагрузку. В сочетании с индивидуальной системой кронштейнов каждая свая соединяется с основным материалом конструкции (сталью, бетоном или деревом) и фиксируется на месте. При использовании винтовых свай не требуется земляных работ или работ по уплотнению.

Когда вы вводите наклонную поверхность, всегда возникает вопрос о боковой устойчивости. Если это вызывает беспокойство в вашем проекте (уклон или нет), винтовой свайный фундамент можно легко отрегулировать с учетом этой дополнительной силы. Некоторые спиральные сваи могут иметь вторую спираль. Вбитую сваю (то есть установленную под углом в склон) можно установить рядом с вертикальным стволом сваи и вварить в основную систему кронштейнов. Если конструкция имеет надземную часть, то балки и стойки для основной конструкции можно дополнительно укрепить непосредственно с помощью угловых раскосов, как показано на фото выше.

Процесс строительства

Конструкция любого фундамента прекрасно выглядит на чертежах, но в конечном итоге его необходимо построить на месте. Традиционные основания и фундаменты требуют земляных работ, опалубки, установки арматуры и заливки/отверждения бетона. Это требует времени для планирования и выполнения, а затем есть время, необходимое для достижения прочности бетона перед нагрузкой. При использовании базовой конструкции винтового свайного фундамента все это устраняется, и одна монтажная машина и бригада могут выполнить установку свай, необходимую даже для самых прочных фундаментов. Поскольку машины небольшие и компактные, можно использовать небольшую платформу с регулируемыми стойками для создания плоской поверхности, на которой монтажная бригада может безопасно завершить установку свай.
