Строительство дома на склоне и выбор типа фундамента под него – актуальная задача для любого региона России.

Если ваш участок под застройку оказался на склоне, то выбор варианта для фундамента сводится к трем – ленточный, свайный и ступенчатый.

Определяющие факторы при выборе – это угол наклона, состав грунта и высота залегания грунтовых вод. Здесь стоит особо тщательно проработать проектный план и контролировать все процессы. Когда вы будете знать все параметры, только тогда вы сможете принять решение.

Особо пристальное внимание стоит обратить при строительстве дома на берегу водоема, овраге и пригорке.

Любому современному строителю известно, что для того, чтобы построить фундамент на склоне необходимо сначала укрепить грунт откосов:

• установить специальную систему, чтобы избавить грунт от влаги (система дренажа).
• вокруг места, где планируется поставить фундамент необходимо выстроить систему закрепления грунта на склоне, дабы фундамент не скользил и не сползал по склону.

Если уклон менее 3%, то такая местность считает условно ровной и наиболее выгодна для строительства при наименьших затратах, малый уклон – если от 3% до 8% (подойдет для строительства зданий без подвалов), средний уклон – до 20% и все, что больше – считается уже крутой поверхностью. Довольно устойчивым грунт остается на уклонах до 10%. Часто, с уклоном более 20% используют террасную проектировку, выстраивают на террасах места для отдыха, беседки и детские площадки, что позволяет перевести недостатки участка в его достоинства.

В чем трудности в построении дома на слоне – это борьба с оползнями и необходимость укрепления склона. Но благодаря современным методам эти проблемы можно решить. Свайно-винтовой фундамент на склоне может быть построен при любом его наклоне и вне зависимости от грунта (кроме скальных пород), даже при высоком залегании грунтовых вод. Наиболее часто такой фундамент используют для возведения деревянных и каркасных домов.

Выбор свайного фундамента на слоне решит проблему с труднодоступными участками для доставки техники, так как в данном случае она вам не понадобится, сократит бюджет, по сравнению с другими типами фундамента, не потребует выравнивая участков.

Фундамент на винтовых сваях на склоне может быть установлен всего за несколько дней. Сваи вкручиваются в грунт профессиональными рабочими вручную или с помощью легкой техники. При этом работы могут проводиться в любое время года.

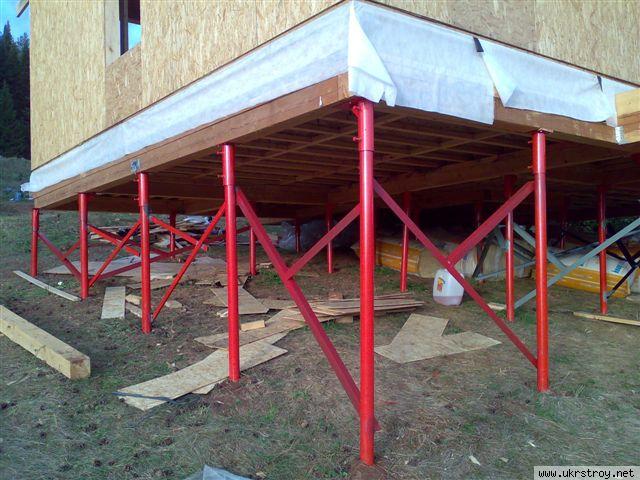

Свайно-винтовой фундамент на склоне от «СВ-Фундамент»:

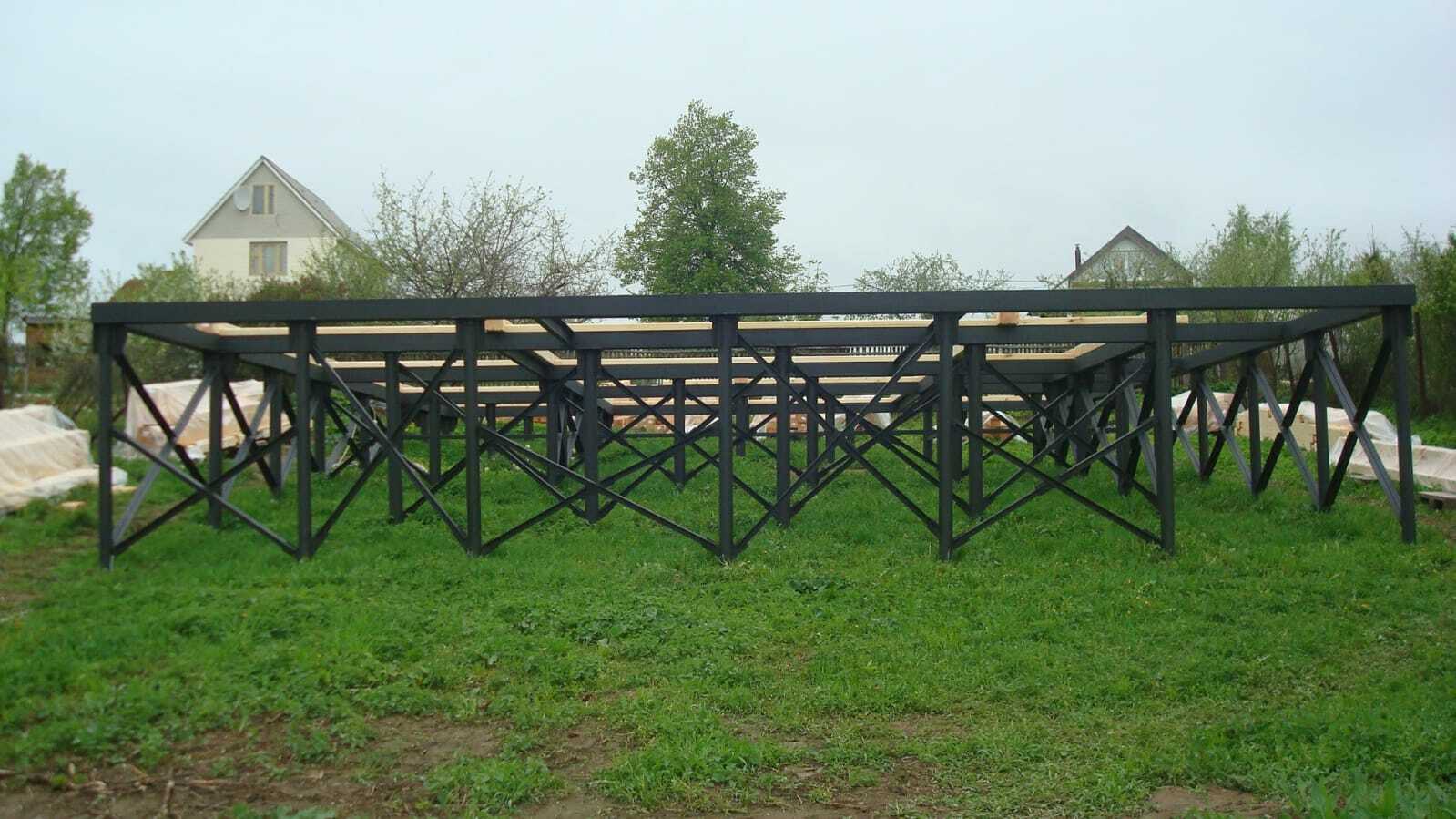

Свайно-винтовой фундамент на склоне в 1м от «СВ-Фундамент»:

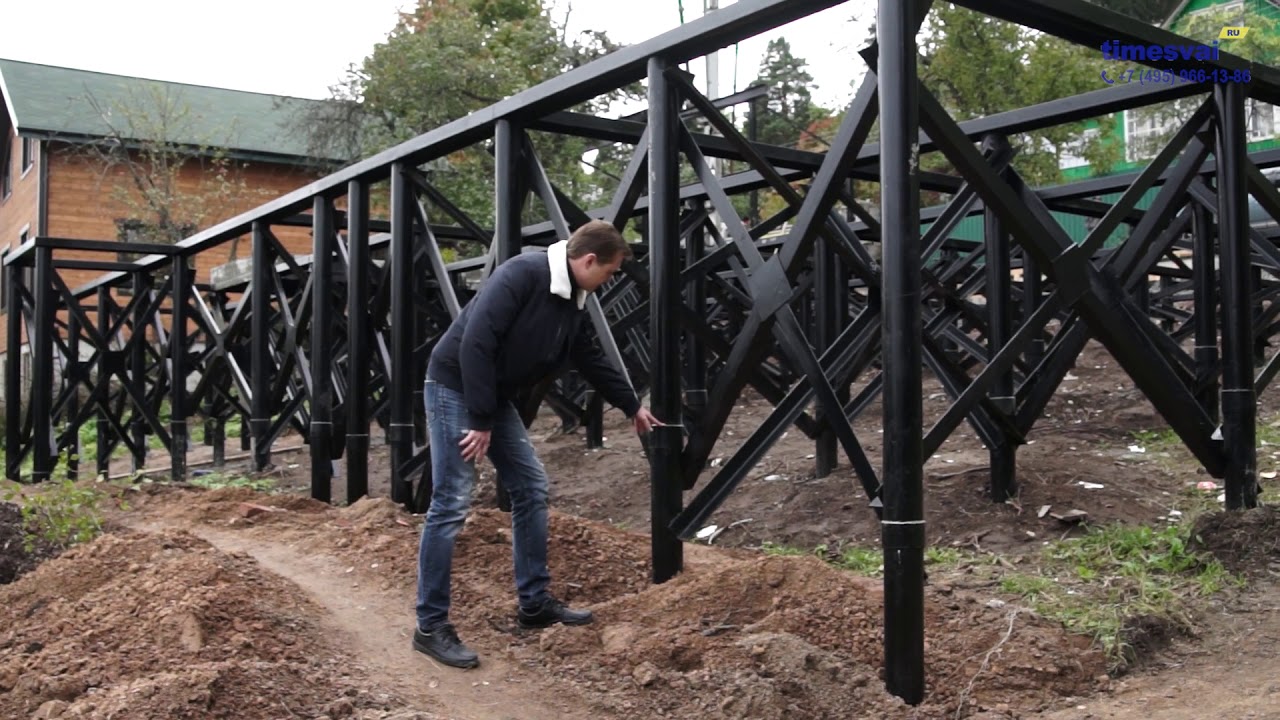

Фундамент на склоне горы свайный винтовой

Консультации/заказ услуг: 8 (812) 988-20-58

Наши преимущества

Типы и способы установки

• Первый и наиболее простой, который может установить своими руками как опытный так и начинающий монтажник-это фундамент свайно-винтовой без оголовков, соединенный швеллером. Металлический швеллер позволяет беспрепятственно передвигаться по верхней части и производить сварочные работы без установки строительных лесов.
• Второй технологически допустимый, снижающий переменные нагрузки в большей степени диагональный сварной каркас из уголка и металлических пластин требует наличия дополнительного материала удобен для строительства, в дальнейшем, как тяжелых брусовых, бревенчатых домов, так и быстро-возводимых, облегченных щитовых и каркасных строений на насыпях и холмах.
• Тритий типичный способ сварки каркаса из профильной трубы, но при этом должны быть установлены специальные стальные пластины и болтовые соединения.
• И наконец самы сложный тип установки фундамента требующий привлечения специализированной техники для монтажа способ с дополнительными опорными сваями закрученными под углом в 45 градусов, сваренные между собой в пучек.

Фотографии

Видео

Посмотреть другие видео

Вам может быть интересно

Замена фундамента

Подробнее о замена фундамента

Реконструкция старого дома

Подробнее о реконструкции старых домов

Перемещение по участку

Подробнее о перемещение домов по участку

Рекомендуем посмотреть

Телефон: 8 (812) 988-20-58

Email: info@glav-svai.

Адрес: Ириновский пр., д. 2, БЦ «Ника», офис 409, Ежедневно с 10:00 до 20:00

Основы, которые необходимо знать — фундаменты Pro Post

Вы собираетесь построить свою собственность, проект, о котором вы давно мечтали, но единственное обозримое препятствие, замедляющее ваше решение, заключается в том, что вы должны строить на наклонном участке? Винтовые сваи очень эффективны и являются экономичным решением, которое вам следует рассмотреть для реализации вашего проекта.

Что нужно знать при строительстве на склоне

Тот факт, что строительство находится на склоне, накладывает дополнительные ограничения, вы должны знать, что есть несколько факторов, которые необходимо учитывать, прежде чем начинать свой проект.

Следующая информация поможет вам сделать правильный выбор, чтобы обеспечить бесперебойную работу вашего строительного проекта.

Проконсультируйтесь со специалистами

Поскольку существуют ограничения из-за разницы в высоте и угла наклона, строительство на склоне связано с более высокими затратами по сравнению со строительством на плоской поверхности, в основном из-за необходимости профессиональной консультации для обеспечения устойчивости конструкции.

Эти специалисты должны обеспечить, чтобы конструкция могла адаптироваться к земле, чтобы избежать движений, которые могут поставить под угрозу строительство, будь то из-за оползней, присутствия глины в почве или даже из-за некачественного грунта, такого как обратная засыпка. Таким образом, эти профессионалы, часто инженеры, смогут помочь вам, принимая во внимание все эти факторы.

Выполнение исследования почвы

В зависимости от угла крутизны вашего участка могут использоваться различные методы строительства. Выбор техники во многом зависит от типа грунта, на котором будет возводиться ваше сооружение. Поэтому, даже если это не обязательно, перед любым строительством, особенно при наличии уклона, настоятельно рекомендуется провести обследование грунта. Информация, полученная в результате анализа грунта, позволит точно узнать характер, тип грунта и его характеристики, которые определят тип конструкции и идеальную систему фундамента для реализации вашего проекта.

Вы также можете получить некоторую информацию в своем городе или муниципалитете. Некоторые из них могут предоставить геотехнические данные, позволяющие вам получить необходимую информацию, которая облегчит анализ почвы вашими специалистами. Оттуда можно легко определить правильный тип винтовой сваи, а также глубину ее установки, гарантируя качество вашего фундамента.

Спиральные сваи: незаменимый помощник для конструкции, построенной на наклонной площадке

Часто оснащенные специализированным и универсальным оборудованием, компании, специализирующиеся на установке винтовых свай, допускают их установку в узких местах и ​​на наклонных площадках. Винтовые сваи обеспечат прочность, устойчивость и гибкость при строительстве на склоне. Кроме того, что они доступны по цене, они просты в установке.

На основании предоставленной геотехнической информации сваи будут установлены на глубину, достаточную для минимизации рисков с учетом оползней и эрозии. Конструкция должна быть продумана таким образом, чтобы были установлены достаточные крепления для обеспечения прочности и устойчивости конструкции. Винтовые сваи очень подходят для установки в различных типах грунта, будь то глина, песок или ил. Их также необходимо учитывать при строительстве на угловом участке.

Готовы начать строительство на прочной фундаментной системе? Для спокойствия выбирайте винтовые сваи!

Глава 8. Устойчивость и защита откосов

Для получения полной версии этого документа щелкните здесь.
8.1. Введение

В этом разделе представлены методы анализа устойчивости естественных откосов и безопасности насыпей. Диаграммы включены для анализа устойчивости, и обсуждаются процедуры стабилизации откосов.

Чрезмерное напряжение склона или снижение прочности на сдвиг грунта может вызвать быстрое или прогрессирующее смещение. Таким образом, устойчивость насыпи должна быть обеспечена до рассмотрения других вопросов, связанных с фундаментом. Проблемы с основанием насыпи связаны с поддержкой насыпи естественным грунтом. Время от времени возникают проблемы с насыпями и сооружениями, которые можно было бы предотвратить путем первоначального выявления проблемы и соответствующего проектирования. Проблемы с устойчивостью чаще всего возникают там, где насыпь должна быть построена на мягких непрочных грунтах, таких как малопрочные глины, ил или торф. После того, как профиль почвы, прочность почвы и глубина уровня грунтовых вод определены полевыми исследованиями и полевыми и лабораторными испытаниями, устойчивость откосов можно оценить путем сравнения сил, препятствующих разрушению, с силами, стремящимися вызвать разрыв вдоль предполагаемой поверхности скольжения. . Соотношение этих сил является запасом прочности.

8.2. Типы отказов

8.2.1. Виды разрушения склона

Основные виды разрушения грунта или горной породы:

1. 1) вращение на изогнутой поверхности скольжения, аппроксимированной дугой окружности;
2. 2) Смещение клиновидного образования по одной или нескольким плоскостям слабости;
3. 3)  Боковое сжатие грунта основания.

Другие виды разрушения включают опрокидывание каменных откосов, обвалы, оползни блоков, боковое растекание, селевые потоки в глинистых и илистых грунтах и ​​селевые потоки в крупнозернистых грунтах. В Таблице 8-1 и Таблице 8-2 показаны более подробные примеры потенциальных проблем обрушения склонов как на естественных, так и на искусственных склонах.

8.2.2. Причины разрушения откосов

Разрушения откосов происходят, когда сила разрыва превышает силу сопротивления.
• Естественные склоны. Дисбаланс сил может быть вызван одним или несколькими из следующих факторов:

o Изменение профиля уклона, которое увеличивает движущий вес в верхней части или уменьшает силу сопротивления в основании. Примеры включают увеличение крутизны склона или подрезание носка.

o Повышение давления грунтовых вод, приводящее к уменьшению сопротивления трению в несвязном грунте или вздутию связного материала. Давление грунтовых вод может увеличиться из-за насыщения склона дождями или таянием снега, просачивания из искусственного источника или подъема уровня грунтовых вод.

o Прогрессирующее снижение прочности на сдвиг грунта или массива горных пород, вызванное выветриванием, выщелачиванием, минералогическими изменениями, открытием и размягчением трещин или продолжающимся постепенным напряжением сдвига (ползучестью).

o Вибрации, вызванные землетрясениями, взрывными работами или забивкой свай. Индуцированные динамические силы вызывают уплотнение рыхлого песка, ила или лёсса ниже уровня грунтовых вод или обрушение чувствительных глин, вызывая повышение порового давления. Циклические напряжения, вызванные землетрясениями, могут вызвать разжижение рыхлых, однородных, насыщенных слоев песка.

• Насыпь (насыпь) Откосы. Разрушение откосов насыпи может быть вызвано одним или несколькими из следующих факторов:

o Перенапряжение грунта основания. Это может происходить в связных грунтах во время или сразу после строительства насыпи. Обычно кратковременная устойчивость насыпей на мягких связных грунтах более критична, чем долговременная устойчивость, поскольку грунт основания будет набирать силу по мере того, как поровое давление воды рассеивается. Однако может оказаться необходимым проверить стабильность для ряда условий порового давления. Обычно критическая поверхность разрушения касается твердых слоев под мягким грунтом.

o Просадка и трубопроводы. В земляных плотинах быстрая просадка водохранилища вызывает увеличение полезного веса грунта насыпи, что снижает устойчивость. Другой потенциальной причиной разрушения откосов насыпи является подземная эрозия или трубопроводы.

o Динамические силы. Землетрясения, взрывные работы, забивка свай и т. д. могут вызывать вибрации.

o Наполнители на глине. Избыточное поровое давление создается при укладке насыпи на глину или ил. По мере снижения порового давления происходит консолидация и увеличивается прочность глины или ила. По этой причине коэффициент безопасности увеличивается со временем.

• Выемка (выемка) откосов. Неисправность может быть вызвана одним или несколькими факторами, описанными выше. Кроме того, при резке глины эффективное напряжение уменьшается. Это позволит глине расшириться и впитать воду, что со временем приведет к снижению прочности глины. По этой причине коэффициент запаса прочности откоса глинистого разреза со временем снижается. Уклоны разреза в глине должны быть рассчитаны с использованием эффективных параметров прочности и эффективного напряжения, которое будет существовать после выполнения разреза. Увеличение поглощенной влаги является основным фактором снижения прочности связных грунтов. Вода поглощается глинистыми минералами, а высокое содержание воды снижает сцепление всех глинистых грунтов.

o В несвязных грунтах вода не влияет на угол внутреннего трения. Воздействие воды на несвязные грунты ниже уровня грунтовых вод заключается в уменьшении межзернового (эффективного) давления между зернами почвы (из-за плавучести), что снижает сопротивление сдвигу при трении.

8.2.3. Влияние типа почвы или горной породы

• Поверхность разрушения. В однородных связных грунтах критическая поверхность разрушения обычно глубокая, тогда как мелкое осыпание и оползание поверхности более характерны для однородных несвязных грунтов. В неоднородных грунтовых основаниях форма и местонахождение разрушения зависят от прочности и слоистости различных типов грунта.

• Камень. Обрушение склона характерно для слоистых осадочных пород, выветрелых сланцев и пород, содержащих пластинчатые минералы, такие как тальк, слюда и змеевидные минералы. Плоскости разрушения горных пород располагаются вдоль зон слабости или нарушений сплошности (трещины, трещины, разломы) и плоскостей напластования (слоев). Ориентация и прочность разрывов являются наиболее важными факторами, влияющими на устойчивость скальных откосов. Разрывы могут образоваться или прочность может измениться из-за следующих факторов окружающей среды:

o Химическое выветривание.
o Замерзание и оттаивание воды/льда в швах. o Тектонические движения.

o Повышение давления воды в разрывах. Внезапное увеличение влажности в сухой почве может привести к увеличению порового давления захваченного порового воздуха, что сопровождается локальным расширением почвы и снижением ее прочности. Результатом этого механизма является «гашение» или внезапный распад твердых сланцев, аргиллитов и алевролитов. При размещении в виде каменной насыпи вода, просачивающаяся через насыпь, вызывает распад этих материалов на глинистую почву, что часто приводит к оседанию и/или разрушению насыпи при сдвиге.

o Попеременное увлажнение и высыхание (особенно расширяющиеся сланцы). o Увеличение растягивающих напряжений из-за дифференциальной эрозии.

8.3. Методы анализа

Опыт и наблюдения за обрушением насыпей, построенных на относительно глубоких отложениях мягких грунтов основания, показали, что при разрушении насыпь опускается, прилегающий грунт поднимается, а поверхность обрушения следует по дуге окружности.

• Разрушающая сила (движущая сила) состоит из веса насыпи. Опрокидывающий момент представляет собой произведение веса насыпи (действующей через ее центр тяжести) на расстояние плеча рычага до центра вращения (Lw).
• Сила сопротивления движению представляет собой сумму всех сил сдвига грунта (трения и сцепления), действующих вдоль дуги разрушения. Момент сопротивления представляет собой произведение прочности на сдвиг, умноженной на радиус окружности (Ls). Коэффициент безопасности от опрокидывания равен отношению момента сопротивления к моменту опрокидывания. Уравнение 8-1: F = Âstotal Ls ÂWLW, где

• F = коэффициент безопасности
• stotal = Общая прочность на сдвиг
• (всего)(Ls) = момент сопротивления
• Вт = Сила веса
• (W)(Lw) = опрокидывающий момент. Когда коэффициент запаса прочности меньше 1, произойдет обрушение. Для предварительной оценки коэффициента запаса прочности по дуге окружности для построенной насыпи можно использовать простое эмпирическое правило. на глиняном основании.

Уравнение 8-2: Festimate = 6c
г заполнения H заполнения

Где

• • c = прочность сцепления глины
  • gfill = вес единицы насыпного грунта
  • Hfill = Высота заполненияКоэффициент запаса прочности, рассчитанный с использованием этого эмпирического правила, никогда не должен использоваться для окончательного проектирования. Очевидно, что простое уравнение не учитывает такие факторы, как прочность насыпи или угол наклона насыпи, и не определяет местоположение критической поверхности разрушения. Если коэффициент запаса прочности при использовании эмпирического правила меньше 2,5, требуется более сложный анализ устойчивости. проблема, и если анализы, которые должны быть проведены более подробные. Его также можно использовать в полевых условиях во время бурения и отбора проб. Например, если в рамках полевых исследований проводятся испытания лопастей на сдвиг, инженер-геолог или геолог может использовать прочность лопастей с помощью эмпирического уравнения для оценки F.S. в поле. Это может помочь в управлении программой бурения, отбора проб и испытаний, пока буровая бригада находится на площадке, и поможет обеспечить надлежащее исследование и отбор проб критических пластов. Наконец, можно использовать простое эмпирическое правило коэффициента безопасности для проверки грубых ошибок в выводе или вводе компьютера. Различные методы анализа устойчивости откосов можно разделить на следующие четыре широкие категории.

8.3.1. Методы предельного равновесия

Большинство методов предельного равновесия, используемых в геотехнической практике, предполагают справедливость кулоновского критерия разрушения вдоль предполагаемой поверхности разрушения. Свободное тело откоса считается находящимся под действием известных или предполагаемых сил. Касательные напряжения, вызванные на предполагаемой поверхности разрушения телом и внешними силами, сравниваются с доступной прочностью материала на сдвиг. Этот метод не учитывает деформационные характеристики рассматриваемых материалов под нагрузкой. Большинство методов анализа стабильности, используемых в настоящее время, относятся к этой категории.

Метод срезов, который представляет собой анализ отказа при вращении, чаще всего используется в решениях предельного равновесия. Минимальный запас прочности рассчитывается путем выполнения нескольких кругов. Различие между различными подходами проистекает из (а) предположений, которые делают проблему детерминированной, и (б) условий равновесия, которые выполняются. Масса грунта в пределах предполагаемой поверхности скольжения разбивается на несколько слоев, и учитываются силы, действующие на каждый слой. Влияние землетрясения можно учесть, приложив соответствующую горизонтальную силу к срезам.

8.3.1.1. Метод Фелениуса

8.3.1.1.1. Обзор

Самый простой и основной метод предельного равновесия известен как метод срезов Феллениуса. Метод Феллениуса предполагает, что плечо момента одинаково для движущей силы и силы сопротивления, т. е. что эти силы коллинеарны.

Этот метод был разработан шведским пионером в области геотехники Вольмаром Феллениусом (1876-1957). Его внук Бенгт сам по себе является выдающимся специалистом по динамике свай и глубокому фундаменту. Показанный здесь метод Феллениуса дополнен деталями из Coduto, D.P. , Geotechnical engineering: Principles and Practices. Река Аппер-Сэдл, Нью-Джерси: Прентис-Холл, 19.99.

Уравнение 8-3: F = Âstotal ÂW

Диаграмма свободного тела показывает, что поверхность разрушения разделена на секции, и сделаны следующие основные предположения:

• Имеющаяся прочность грунта на сдвиг может быть адекватно описана формулой модель Мора-Кулона, уравнение 5-10.
• Коэффициент запаса одинаков для всех ломтиков
• Коэффициенты запаса прочности по сцеплению (c) и трению (tan f ) равны.
• Все силы (поперечные и нормальные) по бокам каждой направляющей игнорируются.
• Поровое давление воды учитывается путем уменьшения общего веса среза на силу подъема воды, действующую на основание среза. следующим образом:

1. Начертите поперечное сечение насыпи и профиль почвы фундамента, используя масштаб 1″ = 10 футов или 1″ = 20 футов как по горизонтали, так и по вертикали.
2. Выберите круговую поверхность разрушения.
3. Разделите круглую массу над поверхностью разрушения на 10–15 вертикальных срезов.238
4. Вычислите общий вес каждого ломтика. Вес каждого слоя представляет собой произведение площади поперечного сечения слоя и удельного веса грунта (при условии, что для расчетных целей принят удельный вес толщины насыпи). Если грунтовые воды присутствуют, выталкивающий эффект воды должен следует учитывать, как будет показано в приведенных ниже примерах.
5. Вычислите sv tanf (сила сопротивления трению) для каждого слоя. Обратите внимание, что эффект воды заключается в уменьшении нормальной силы, воздействующей на основание среза, и, таким образом, уменьшении силы сопротивления трения (sv tanf ).
6. Вычислить CL (сила сопротивления из-за сцепления для каждого слоя.)
7. Расчет тангенциальных движущих сил.
8. Суммируйте силы сопротивления и движущие силы для всех слоев и вычислите запас прочности. Расчеты для последних четырех шагов должны быть систематически введены в форму. Очевидно, что такое вычисление идеально подходит для программы электронных таблиц.

Метод Феллениуса в целом консервативен, но не учитывает трение между срезами, что снижает его точность.

8.3.1.2. Другие методы срезов

Помимо метода Феллениуса существует множество других методов анализа стабильности, таких как метод Бишопа, метод Джанбу и т. д. Эти методы в основном представляют собой вариации и уточнения основного метода срезов. Различия в более совершенных методах заключаются в допущении, касающемся поперечной и нормальной сил, действующих на стороны срезов. Метод анализа, который следует использовать для определения коэффициента запаса прочности, зависит от типа грунта, источника и уверенности в параметрах прочности грунта, а также типа проектируемого склона. Только квалифицированный опытный геотехнический персонал должен выполнять расчетный анализ грунта.

8.3.6. Требуемые коэффициенты безопасности

Следующие значения должны быть предоставлены для разумной гарантии устойчивости:

• Коэффициент безопасности не менее 1,5 для условий постоянной или длительной нагрузки.
• Для фундаментов сооружений желателен коэффициент запаса прочности не менее 2,0 для ограничения критических перемещений на краю фундамента.
• Для временных условий нагрузки или когда устойчивость достигает минимума во время строительства, коэффициенты безопасности могут быть снижены до 1,3 или 1,25, если сохраняется контроль над приложением нагрузки.
• Для нестационарных нагрузок, таких как землетрясение, допускается низкий коэффициент безопасности 1,2 или 1,15.

8.4. Влияние параметров грунта и грунтовых вод на устойчивость

Выбор параметров грунта и методов анализа диктуется типами встречающихся материалов, предполагаемым состоянием грунтовых вод, сроками строительства и климатическими условиями. Параметры прочности грунта выбирают либо на основе общего напряжения, игнорируя влияние порового давления воды, либо на основе эффективного напряжения, когда анализ уклона требует, чтобы поровое давление воды рассматривалось отдельно.

8.4.1. Анализ общего и эффективного напряжения

Выбор между параметрами полного напряжения и эффективного напряжения определяется условиями дренирования, которые возникают внутри скользящего массива и вдоль его границ. Дренаж зависит от проницаемости почвы, граничных условий и времени.

• Анализ общего напряжения. Там, где эффективный дренаж не может произойти во время сдвига, используйте параметры прочности на сдвиг в недренированном состоянии, такие как сдвиг лопасти, неограниченное сжатие и испытания на трехосное сжатие в неконсолидированном недренированном (UU или Q) состоянии. Можно использовать испытания на сдвиг полевой лопасти и проникновение конуса. Предположим, что f = 0. Примеры, когда применим анализ полного напряжения, включают:

o Анализ откосов нормально сцементированных или слегка предварительно сцементированных глин. В этом случае происходит незначительное рассеивание порового давления воды до достижения критических условий стабильности.

o Анализ насыпей на мягком глинистом слое. Это особый случай, так как различия в напряженно-деформированных характеристиках насыпи и фундамента могут привести к прогрессирующему разрушению. Прочность недренированного грунта как основания, так и грунта насыпи должна быть снижена в соответствии с коэффициентами снижения прочности RE и RF на Рисунке 8-11.

o Быстрый спад уровня воды, при котором недостаточно времени для дренажа. Используйте недренированную прочность, соответствующую состоянию вскрышных пород в конструкции перед просадкой.

o Состояние окончания строительства для насыпей из связных грунтов. Используйте недренированную прочность образцов, уплотненных до полевой плотности и при содержании воды, характерном для насыпи.

8.4.3. Проблемы стабильности специальных материалов

• Переуплотненные, трещиноватые глины и глинистые сланцы. См. Таблицу 8-2. Порезы в этих материалах вызывают раскрытие трещин и трещин с последующим размягчением и потерей прочности.

o Анализ откосов выемки. Для долговременной устойчивости откосов выемки используются параметры остаточной прочности c’r и f’r из осушенных испытаний. Наиболее надежная информация о прочности трещиноватой глины часто получается путем обратного расчета прочности от местных разрушений.

o Старые слайд-массы. Движения в старых оползневых массивах часто происходят на относительно плоских склонах из-за постепенного ползучести на глубине. Разведка может показать, что обрушенная масса жесткая или твердая; но узкая плоскость разрушения низкой прочности с зонами скольжения или трещинами может остаться незамеченной. В таких местах избегайте строительства, связанного с перепланировкой или подъемом уровня грунтовых вод, что может нарушить хрупкое равновесие.

• Насыщенные зернистые грунты в сейсмических районах. Сотрясение грунта может привести к разжижению и снижению прочности некоторых насыщенных гранулированных грунтов. Имеются эмпирические методы оценки потенциала разжижения.
• Лесс и другие просадочные грунты. Разрушение структуры этих грунтов может вызвать снижение сцепления и повышение порового давления. o Оценить эффекты насыщения с помощью неконсолидированных недренированных испытаний, пропитывая образцы при низком давлении в камере перед сдвигом. См. выше для оценки потенциала коллапса.
• Талус. Для осыпных откосов, сложенных рыхлым материалом, f может составлять от 20° до 25°. Если он состоит из обломков сланца или сланца, f может варьироваться от 20° до 29°, известняка — около 32°, гнейса — 34°, гранита — от 35° до 40°. Это грубые оценки углов трения, которые должны быть дополнены анализом существующих склонов осыпей в этом районе.

8.5. Боковое выдавливание грунта основания

Полевые наблюдения и измерения показали, что некоторые опоры мостов, опирающиеся на сваи, вбитые в толстые отложения мягких сжимаемых грунтов, наклонились в сторону обратной засыпки. Многие конструкции испытали большие горизонтальные перемещения, что привело к повреждению конструкции. Причиной этой проблемы является несбалансированная нагрузка насыпи, которая «сжимает» (уплотняет) почву в поперечном направлении. Это «боковое сжатие» мягкого грунта фундамента может передавать чрезмерную боковую нагрузку, которая может изгибать или выталкивать сваи, вызывая поворот опоры назад к насыпи, как показано на Рисунке 8-12.

При проектировании необходимо учитывать два вопроса:

1. Может ли происходить наклон?
2. Если да, то как можно оценить величину горизонтального перемещения? 8.5.1. Наклон

Опыт показал, что если приложенная поверхностная нагрузка от веса наполнителя превышает в 3 раза когезионную прочность мягкого грунта на сдвиг, т. е.

Уравнение 8-7: c < g насыпь H насыпь 3

может произойти опрокидывание грунта фундамента и примыкания.

Таким образом, используя приведенное выше соотношение, можно оценить возможность наклона абатмента в конструкции. Для всех практических целей можно принять, что вес единицы наполнителя составляет 125 фунтов на кубический фут. Когезионная прочность мягкого грунта с должна быть определена либо полевыми испытаниями на сдвиг лопастей на месте, либо трехосными испытаниями на высококачественных ненарушенных образцах труб Шелби.

8.5.2. Оценка величины горизонтального смещения абатмента

Величину горизонтального смещения абатмента в направлении пломбы также можно оценить в конструкции. Эти данные служат основой для оценки горизонтального смещения абатмента при аналогичных проблемах, при условии, что разумная оценка осадки наполнителя после строительства выполняется с использованием данных испытаний на консолидацию высококачественных ненарушенных образцов труб Шелби. Обратите внимание, что данные для структур, перечисленных в предыдущей сводке, показали, что горизонтальное смещение опоры составляет от 6 до 33% от вертикальной осадки насыпи, при среднем значении 21%.

Таким образом, если нагрузка насыпи превышает предел 3с, то горизонтальное смещение устоев, которое может произойти, может быть разумно оценено как 25% от вертикальной осадки насыпи, т.
