Сегодня можно заметить повышенный спрос на такое основание дома при строительстве, как свайный фундамент. Он является практически незаменимым при сооружении многих домов, во избежание всевозможных неприятных ситуаций, которые могут появиться в случае его отсутствия. Свайный фундамент является достаточно сложным при возведении, поэтому данный процесс необходимо доверить исключительно профессионалам, имеющим огромный опыт работы в данной сфере.
Что такое свайный фундамент
Его можно отнести к ряду специальных опор род, предназначенных под капитальное строение. Данная основа способна максимально передать вес всей конструкции здания грунту. Глубина погружения может варьироваться от трёх до двадцати метров. Они соединяются сверху в одно целое, с помощью специальной фундаментной плиты или ростверки. Свайный фундамент способен максимально передать вес имеющийся конструкции здания в грунт, за счет специального погружения в него на определенное расстояние вглубь.
Наиболее актуальным свайный фундамент можно отметить в случае, когда под зданием расположен слабый слой грунта. При возведении свайных фундаментов необходимо обратиться к специалистам для достижения высококачественного результата и получения эффективных работ.
Когда и где можно использовать фундамент на винтовых сваях
Винтовые сваи – самый надежный из существующих фундамент для использования на территориях со сложным грунтом.
Правильно заложенный фундамент – гарантия продолжительной и безопасной эксплуатации строения. Из-за непрофессионального проектирования фундамента, установки неподходящей для грунта разновидности, часто возникают аварийные ситуации типа трещин в кирпичной кладке, перекосившихся стен и даже обвала почвы под строением, что чревато серьезными последствиями для находящихся внутри здания людей.
Одна из самых часто встречающихся ошибок при закладке фундамента – пренебрежения особенностями грунта, часто устанавливается стандартный ленточный фундамент, непригодный для сложных грунтов, содержащих глину, торф, песок и почву с повышенной влажностью. Для этих сложных, достаточно проблемных, грунтов ленточного фундамента недостаточно, здесь нужен особый подход не только при выборе типа фундамента, но и при проектировании его закладки.
Грунты с преобладанием торфа или песка не способны выдерживать нагрузки здания, они попросту проседают, неся за собой разрушения. Что касается грунтов с глиной, то они проявляют себя при минусовых температурах, замерзая, они начинают разрушаться. На территориях с подобными грунтами рекомендуется использовать фундамент на винтовых сваях, специально предназначенный для нахождения в таких условиях. Винтовые сваи достаточно надежны, их использование экономически выгодно и они обладают великолепными эксплуатационными качествами.
Компания «Детинец» в лице своих специалистов поможет вам спроектировать и установить фундамент с учетом особенностей грунта, мы выполним все предварительные работы: анализ грунта, расчет площади и силы давления, проектирование будущего фундамента. После чего установим нужные сваи, которые гарантированно прослужат долгие годы.
Технология строительства свайного фундамента
Преимущества свайного фундамента
- Цена фундамента на винтовых сваях в среднем на 30-70% ниже, чем произведенного по стандартным технологиям;
- Монтаж не займет много времени, достаточно 1 дня, обусловлено это отсутствием нагрузки при ввинчивании сваи, для этого не требуется пробуривание скважин;
- Идеально подходят для монтажа в сложные грунты;
- Срок службы превышает 150 лет без всяческого ухода. С обслуживанием, подразумевающим своевременную обработку фундамента специальным химическим составом, около 200-250 лет;
- Установка свои никак не влияет на почву в плане рельефа, сохраняет ее первозданном состоянии. Никаких земельных работ не требуется;
- Монтаж производится при любых погодных и температурных условиях;
- Высокий запас прочности.
Винтовые сваи способны выдерживать нагрузку до 18 тонн, пиковое значение можно бесконечно повышать за счет увеличения диаметра сваи;
- Возможен монтаж в виде пирса или речного причала, свая располагается под водой;
- Равномерное распределение несущей нагрузки с учетом особенностей строения;
- Однородная несущая способность в сложных грунтах;
- Влагостойкие, устойчивы к резким перепадам температуры и изменениям условий окружающей среды;
- Винтовые сваи пригодны для несения полного объема нагрузок сразу после установки;
Винтовые сваи
Прочность и надежность наших фундаментов обеспечивается особой конструкцией нижней части сваи, на ней расположена режущая лопасть, с помощью которой свая и фиксируется в грунте. Лопасть позволяет углубиться в грунт на любое расстояние, за счет чего любые движения фундамента, даже при промерзании почвы, исключаются.

Правильно заложенный фундамент – гарантия продолжительной и безопасной эксплуатации строения. Из-за непрофессионального проектирования фундамента, установки неподходящей для грунта разновидности, часто возникают аварийные ситуации типа трещин в кирпичной кладке, перекосившихся стен и даже обвала почвы под строением, что чревато серьезными последствиями для находящихся внутри здания людей.
Одна из самых часто встречающихся ошибок при закладке фундамента – пренебрежения особенностями грунта, часто устанавливается стандартный ленточный фундамент, непригодный для сложных грунтов, содержащих глину, торф, песок и почву с повышенной влажностью. Для этих сложных, достаточно проблемных, грунтов ленточного фундамента недостаточно, здесь нужен особый подход не только при выборе типа фундамента, но и при проектировании его закладки.
Грунты с преобладанием торфа или песка не способны выдерживать нагрузки здания, они попросту проседают, неся за собой разрушения. Что касается грунтов с глиной, то они проявляют себя при минусовых температурах, замерзая, они начинают разрушаться.
Компания «Детинец» в лице своих специалистов поможет вам спроектировать и установить фундамент с учетом особенностей грунта, мы выполним все предварительные работы: анализ грунта, расчет площади и силы давления, проектирование будущего фундамента. После чего установим нужные сваи, которые гарантированно прослужат долгие годы. Доверяя работы нашим профессионалам, вы значительно сократите сроки и финансовые затраты на строительство фундамента.
Статьи / Фундаменты
Свайный фундамент для строительства дома
Долговечность и прочность любого строения на дачном участке может гарантировать только правильно заложенный фундамент. Чаще всего при строительстве дачных домов, гаражей, бытовок или других капитальных построек пользователи отдают предпочтение ленточному фундаменту. Он выдерживает большую нагрузку от тяжелых стен и лучше сохраняет прочность всей конструкции.
Особенности обустройства фундамента
Если на участке для строительства преобладает слабый грунт, то ленточный фундамент может не подойти. В этом случае лучше всего использовать свайный фундамент. Также важно учитывать нагрузку на каждую из несущих стен готовой конструкции. Поскольку толщина стен снаружи помещения может существенно отличаться от толщины и веса перегородок, сваи по периметру должны быть более прочными.
У шлакоблочных монолитных стен очень большая масса, а у каркасных зданий она относительно легкая. Если масса здания небольшая, то тяжелый и мощный фундамент устанавливать не нужно. Для легкий зданий специально предусмотрены различные строительные материалы. Но будущий пользователь никогда не должен пренебрегать советами и техническими рекомендациями.
Желание сэкономить часто приводит к непредсказуемым последствиям.
Строительство свайного фундамента
При строительстве свайного фундамента своими руками, помимо заглубления свай в грунт, нужно создать определенную связь. Нельзя просто так забить прочные сваи по периметру. Самая большая нагрузка приходится на углы и места стыковки стен. Там нужно ставить самые прочные сваи. Они необходимы для формирования надежного монолитного основания будущего строения.
После установки свай по углам и в зонах с особо сильной нагрузкой, можно приступить к формированию остального фундамента. Как правило, ленточный фундамент хорошо комбинируется со свайным и устанавливается в зонах с наименьшей нагрузкой. Он также обладает высокой устойчивостью и прочностью.
Если рассмотреть обустройство свайного фундамента с точки зрения сложности, то она заключается в выборе подходящего материала. В качестве свай используют трубы с диаметром до тридцати сантиметров. На таких сваях можно строить толстые стены, которые плотно прилегают к основанию. Для установки свайных труб в почве просверливают отверстия требуемого диаметра и глубины, а затем помещают туда сваи. Вместо труб можно использовать швеллер, железобетонные балки, рельсы или столбы из бетона.
Самый современный материал для обустройства свайного фундамента – это трубы с наваренной металлической полосой, имитирующей саморезы. Такие свайные трубы буквально «вкручиваются» в грунт с помощью ломиков или труб небольшого диаметра, выполняющих функцию рычагов. Если масса будущего строения относительно небольшая, то на такие сваи наваривают металлическую подошву для приема и распределения нагрузки. В случае, когда масса строения значительная, сваи упрочняют с помощью арматуры, которая вставляется внутрь трубы и заливается жидким раствором. Такой свайный фундамент считается очень прочным.
Комбинирование при обустройстве фундамента
В комбинированном свайно-ленточном фундаменте
применяются различные материалы и приемы. Выбор обусловлен весом и масштабами строения. Самым прочным считается фундамент из железобетона. Он углубляется в почву более чем на 50 сантиметров и проходит через весь периметр капитального здания. Для обустройства такого фундамента нужно подготовить траншею, уложить стальную арматуру, создать из нее каркас, и только потом залить бетоном. А ленточный фундамент можно выложить из обыкновенных кладочных кирпичей, камней или шлакоблоков.
Часто свайный фундамент строится с ростверком. Сначала в грунт устанавливают сваи, а потом на них монтируют ростверк. Его состав зависит от массы будущего здания. Ростверк можно сделать из швеллера, деревянного бруса, двутавра и других материалов. Возведение такого фундамента занимает меньше времени, но у него сравнительно небольшая прочность, поскольку основная нагрузка идет на сваи.
Свайно-ростверковый фундамент несмотря на небольшую прочность обладает таким преимуществом, как низкая стоимость и простота обустройства. Он хорошо подходит тех строений, которые необходимо возвысить над уровнем почвы во избежание затопления грунтовыми водами. В подтапливаемых зонах он просто идеален. А ленточный фундамент в заболоченной местности придется поднимать по всему периметру. Эта процедура требует больших финансовых и трудовых затрат. В то же время, ростверковый фундамент «поднимается» за счет меньшего заглубления свай в грунт. Если же масса будущего здания или дома достаточно серьезная, то свайный фундамент с ростверком не подойдет.
Чтобы сократить расходы на обустройство фундамента и одновременно повысить прочность строения, стоит прибегнуть к комбинированной системе. Необходимо расположить прочные металлические сваи в зонах наибольшей нагрузки, а в остальных местах (с более низкой несущей нагрузкой) заложить ленточный или свайно-ростверковый фундамент.
В каких случаях нужно делать свайный фундамент под дом?
В моем конкретном случае (строился не большой дом на дачном участке) причины были следующие:
Свайный (использовались вот такие
винтовые сваи) экономическая составляющая была на первом месте.
Фундамент (свайный) оказался дешевле фундамента ленточного и тем более монолитного.
Дешевле потому что отсутствовали земляные работы (почти).
Грунт на участке (то есть это не скалистый грунт и не каменистый) позволял сделать и ленточный фундамент и монолитный и столбчатый, но остановились на сваях.
Свайный фундамент в основном состоит из двух элементов, это вертикальные опоры (они же сваи) и обвязки, он же ростверк.
Ростверк может быть изготовлен из стальных и даже деревянных балок, или же из железобетонной «ленты».
Ростверк (обвязка) на определённой высоте над уровнем почвы, а основание сваи должно находиться ниже точки промерзания грунта в конкретной местности.
Причины по которым лучше остановиться на свайном фундаменте (это помимо моей конкретной) могут быть следующие:
На участке слабый грунт (это грунты со слабой прочностью, например болотистый, песчаный, торфяной и.т.п), в этом случае делать ленточный фундамент (или монолитный) не только не эффективно, но и опасно для самого строения.
Фундамент делается в зимний период, те же винтовые сваи можно устанавливать и зимой.
В принципе и ленточный фундамент можно залить в зимнее время, но специальные добавки в бетон могут отрицательно сказаться на его прочности.
Или же над фундаментом нужно возводить «тепляк» и под тепляком на время полного набора прочности бетоном поддерживается положительная температура.
То есть работают тепловые пушки, что крайне дорого.
Так же лучше остановиться на свайном фундаменте, если участок с плотной застройкой, нет, или не достаточно хорошие подъездные пути к участку.
При заливки ленточного, или монолитного фундамента сам процесс заливки должен быть непрерывным, автобетоносмеситель не может заехать на участок, или участок далеко от города, заказывать бетон (и не одну машину) это очень дорого.
Винтовые сваи можно закрутить и самостоятельно без использования специальной техники.
Нужны помощники и лучше несколько.
Так же сваи используются в случае сложного (не ровного) рельефа, например дом на склоне холма, или же дом строится вблизи водоемов (река, озеро и. т.д).
Или же речь о строительстве дома в условиях вечной мерзлоты (используются специальные усиленные сваи).
Свайно-Винтовой Фундамент по Низким Ценам в СПб, Фундаменты на Винтовых Сваях
Свайно-винтовой фундамент «под ключ» в Санкт-Петербурге и Ленобласти
Как мы монтируем сваи?
Механический способ с помощью техники
Один из самых надежных способов монтажа винтовых свай. В своей работе мы применяем ямобуры АИЧИ и Тадано. Подробнее о них вы можете почитать на странице об аренде ямобура.
Вручную, с помощью специального оборудования
Недорогой, но в то же время качественный способ монтажа свай. Благодаря компетентности и опыту работы нашей бригады, работа будет выполнена в кратчайшие сроки.
Особенности наших свайно-винтовых фундаментов
Высокая скорость монтажа свайного фундамента (всего один день) и его приемлемая цена, по сравнению с тем же ленточным фундаментом, безусловно делают его одним из самых востребованных на настоящий момент. И чем более сложный рельеф у участка для строительства, тем более выраженными становятся преимущества винтовых свай.
Металл, который мы используем для изготовления свай предварительно обрабатывается, что повышает его защитные и антикоррозийные способности.
Важным плюсом свайных фундаментов является то, что при желании, его вполне возможно нарастить, если возникнет необходимость в сооружении какой-либо дополнительной конструкции к дому.
Срок службы не менее 100 лет. Но необходимо в течение всего срока эксплуатации проводить небольшие ревизии на предмет коррозии отдельно взятой сваи у поверхности грунта, тем более, что такая проверка не представляет сложности.
Для получения более подробной информации по расчету стоимости и монтажу, вы можете связаться с нами по специальным номеру: 8 (812) 566 00 25
Так же Вы можете оставить заявку через сайт и наши менеджеры свяжутся с Вами в максимально ближайшее время!
Как строят винтовой фундамент
5 / 5 ( 290 голосов )
Свайный фундамент.

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
Имея соответствующую технику, пару-тройку помощников и хорошую информационную базу сегодня вполне реально построить дом собственными силами даже не имея профессиональных навыков. В основе строительства любого здания лежит закладка фундамента. Все большую популярность при возведении частного дома приобретает свайный фундамент. Плюсы и минусы этого вида основы строения и его разновидности рассмотрим в данной статье, а также ознакомимся с видео уроками монтажа свайного фундамента своими руками.
Свайный фундамент получает всё большее распространение в строительстве частных домов
Виды фундамента
Одной из важных, хотя и невидимых со стороны, частей дома является фундамент. От того, насколько правильно будет выполнен монтаж данного участка строительства, зависит долговечность и качество постройки.
В зависимости от технологии установки и области применения фундаменты можно классифицировать следующим образом:
- Ленточный фундамент используется в основном в малоэтажном строительстве.
Он подразделяется на сборный, состоящий из блоков, и монолитный – в виде опалубки, в которую заливается бетон
- Монолитный фундамент, очень прочный, применяют в местах, где существует опасность проседания грунта. Представляет собой монолитную железобетонную плиту.
- Столбчатый фундамент закладывают при строительстве одноэтажных домов. Выполняется в виде столбиков, которые затем соединяются балочной обвязкой.
- Свайный фундамент в последнее время получает все большее распространение благодаря надежности, универсальности и доступности монтажа своими руками.
Свайный фундамент возможно установить практически в любой местности и на любом грунте
Свайный фундамент и этапы его монтажа
Закладку свайного фундамента используют при строительстве зданий разной этажности. Этот вид фундамента не требует трудоемких работ по рытью котлована, что является существенным плюсом перед другими видами основания дома. Одним из главных достоинств такого метода является возможность установки практически в любой местности, при любом грунте.
Для того чтобы определить плюсы и минусы свайного фундамента рассмотрим его разновидности, видео обзор этапов закладки своими руками и особенности установки разных свай.
Исходя из расчёта нагрузки на фундамент, подбирается диаметр свай
Этапы закладки свайного фундамента
До начала обустройства любого фундамента необходимо провести определенные подготовительные работы и расчеты, которые включают в себя следующее.
- инженерно-геологический анализ грунта;
- определение типа свай для фундамента;
- подробный чертеж плана дома с указанием всех деталей строения;
- расчет нагрузки на фундамент;
- чертеж подземной части;
- установка свай;
- расчет и заливка ростверком;
- установка цокольного этажа;
- расчет стоимости фундамента.

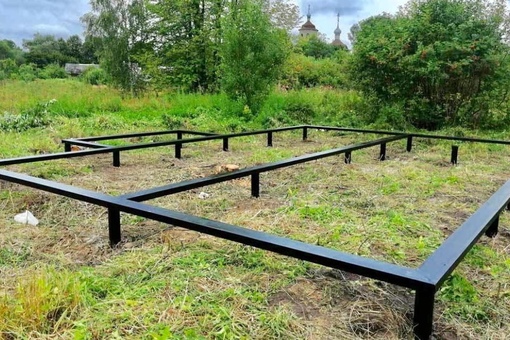

Фундамент из винтовых свай с железным ростверком

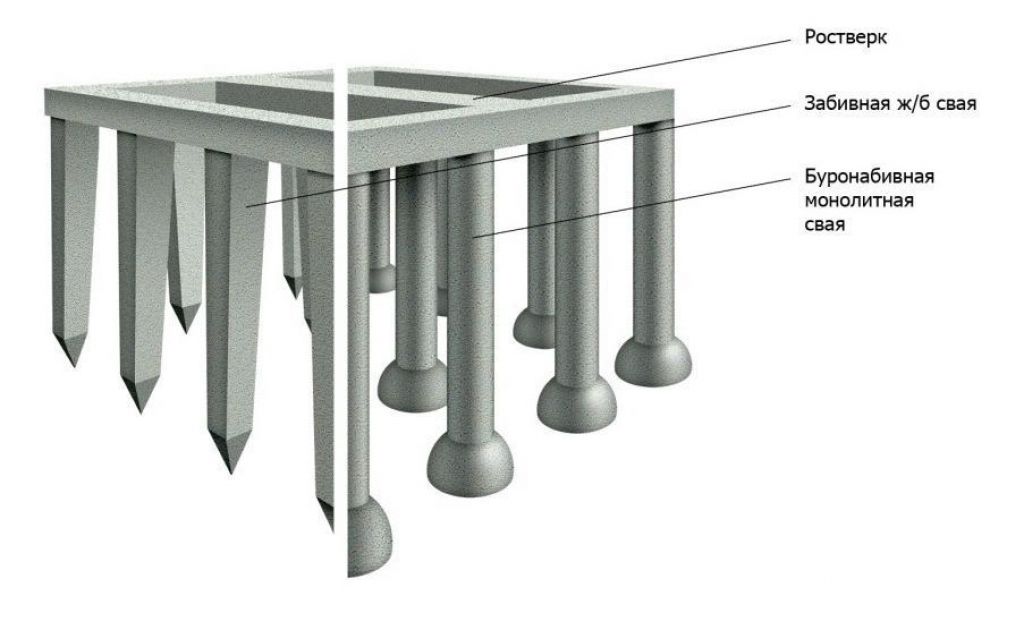

Варианты свайного фундамента
Фундамент на сваях имеет несколько разновидностей, которые отличаются технологией установки и областью применения.
Забивные сваи
Это стержни из железобетона, которые забиваются глубоко в грунт. Технология данного строительства опирается на точные расчеты распределения всей нагрузки будущего здания данным опорам фундамента. Сваи забиваются вглубь до тех пор, пока не попадут в самую устойчивую область грунта. Данный вид основы фундамента используют в промышленном строительстве, так как работа по забиванию свай в грунт проводится тяжелой специальной техникой. Для загородного дома или дачи такой вид свай не подходит, так как установить их своими руками невозможно.
Место под домом с высоким фундаментом из свай можно использовать, как навес для машины
Буронабивные сваи
При таком виде фундамента необходимо сначала пробурить скважины, в которые закладываются сваи и заливается бетон. Этот вид монтажа опор применяют чаще всего в строительстве многоэтажных зданий. Техническая трудоемкость, сложные расчеты и высокая стоимость работ являются минусом фундамента на буровых сваях.
Фундамент на винтовых сваях
Этот вид свайного фундамента наиболее предпочтителен при строительстве загородного дома. Монтаж винтовых свай своими руками (видео можно найти на многих строительных сайтах) наиболее доступен по цене и объему работу. Основой для такого фундамента служат стальные трубы с особой резьбой наподобие винтовой. Благодаря такой нарезке сваи как бы «ввинчиваются» в грунт, а с помощью винтовых лопастей надежно удерживаются в нем (как показано на видео). Если грунт слишком рыхлый, применяют винтовые опоры с резьбой по всей трубе. В стальные трубы заливают бетон, придавая большую устойчивость конструкции.
Винтовые сваи можно установить своими руками, не применяя дорогостоящую спецтехнику
Полезно знать! Винтовой свайный фундамент – оптимальный способ создания основания для лёгкого каркасного дома.
Свайно-винтовой фундамент, плюсы и минусы которого рассматриваются ниже, можно закладывать даже без помощи специальной техники, поэтому данный метод обустройства фундамента является наиболее доступным для монтажа своими руками.
Преимущества и недостатки свайно-винтового метода
Основными плюсами фундамента на винтовых сваях являются:
- доступная цена;
- скорость работы;
- возможность самостоятельного монтажа;
Для устойчивости и прочности фундамента, винтовые сваи завинчиваются до погружения в твёрдый грунт
- закладка практически в любой грунт;
- независимость от времени года.
- производится без предварительных земляных работ;
К минусам свайно-винтового метода можно отнести:
- подверженность коррозии при нарушении защитного слоя стальной трубы;
- невозможность монтажа в скалистых местах;
- проблематичность установки вблизи других строений;
- потребность в точных расчетах глубины залегания опоры.
Чертёж дома с разметкой под размещение свай
Основные этапы работ по закладке свайно-винтового фундамента
Являясь на сегодня наиболее передовым методом, свайно-винтовой вариант обустройства фундамента привлекает прежде всего возможностью монтажа своими руками. Таким образом будущий владелец загородного дома может существенно сэкономить на дорогостоящей технике и профессиональных строителях.
Статья по теме:
Отливы для цоколя фундамента: особенности выбора и монтажа. Какие материалы применяют для производства отливов для цоколя. Какие из них лучше выбрать и в каком случае. Монтаж отливов.
Первым этапом работ является исследование грунта, подробный расчет и чертеж плана дома.
Обычно на первоначальном этапе строительства производится выравнивание строительной площадки и земляные работы, связанные с рытьем котлованов или траншей. Закладка фундамента на винтовых сваях не требует таких действий, что уменьшает трудоемкость и увеличивает скорость процесса.
Закручивание винтовых опор осуществляется по разметке
На втором этапе производится разметка установки свай под фундамент: через промежутки около 2 м ставятся маркеры — места, где в дальнейшем будут закручиваться сваи. Исходя из назначения строящегося здания, производится выбор свай определенного диаметра и веса.
Следующий этап – закручивание винтовых опор. В местах разметки производится неглубокое бурение. Сваи завинчиваются в грунт наподобие шурупа. Эта работа может производиться, как с помощью механизмов, так и ручным методом.
На заметку! В среднем на закладку свайно-винтового фундамента может уйти около двух дней.
После установки опор производят их вертикальное выравнивание и заливку полой части труб песчано-цементным раствором, что повышает устойчивость свай и защищает их от коррозии.
Последним этапом монтажа фундамента является объединение опор монолитным ростверком и последующее создание цоколя дома.
Виды ростверков из различных материалов для свайно-винтового фундамента
Свайно-ростверковый фундамент
Как только сваи установлены, их соединяют монолитным ростверком, на котором в дальнейшем возводится все здание. Данная конструкция равномерно распределяет нагрузку на опоры фундамента и является основой цоколя дома.
Ростверк выполняется ленточным или монолитным способом и выполняется из деревянных балок или железобетонных плит, которые объединяют опоры фундамента. В зависимости от расположения, свайный фундамент с монолитным ростверком разделяют на: высокий, промежуточный и заглубленный.
Ростверк является основой цоколя дома
Важно! Вследствие естественного понижения температуры почвы в холодное время года, внутри грунта происходит явление, называемое геологами морозное пучение грунта.
Влага, находящаяся в почве, зимой замерзает и увеличивается в объеме. Это может привести к выдавливанию фундамента, а значит и дома. Чтобы противостоять такому явлению, сваи объединяют высоким ростверком на высоте 0,1 – 0,15 м выше уровня земли. Обычно такой ростверк устанавливают под зданиями, имеющими небольшой вес.
Для возведения фундамента из свай не нужно рыть траншеи и котлованы
Промежуточный ростверк располагают на уровне земли, используя песчаную или гравийную подушку. Недостатком этого вида ростверка является незащищенность от морозного пучения грунта, способного вырвать сваи и повредить кладку.
Низкий ростверк располагается ниже уровня земли. Его опускают на глубину промерзания в пучинистых почвах, на слабо-пучинистых грунтах конструкцию закладывают на 0,2-0,3 м ниже уровня земли.
При строительстве частного дома чаще всего применяют высокий свайный фундамент с монолитным ростверком. При обустройстве фундамента на винтовых сваях ростверком может служить деревянный брус, который закрепляют анкерными болтами.

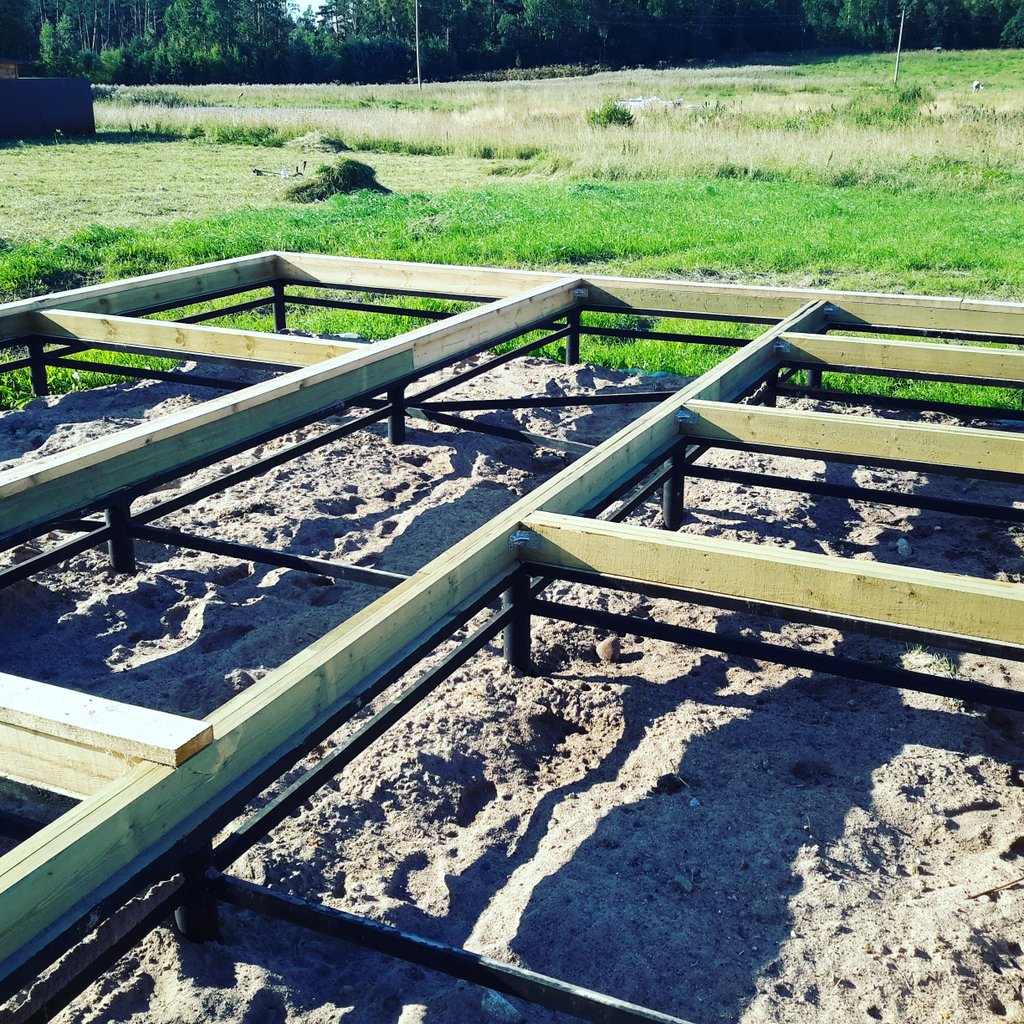

Свайный фундамент с ростверком из деревянного бруса
Плюсы и минусы свайно-ростверкового фундамента заключаются в следующем:
Плюсы свайно-ростверкового фундамента:
- доступная цена;
- возможность установки своими руками;
- быстрота монтажа;
- надежность — почти не дает усадки.
Минусы конструкции:
- строгий расчет ростверка свайного фундамента;
- используется только под легкие постройки;
- влияние коррозии на стальную часть.
Винтовые сваи для разных типов грунта
Свайный фундамент. Плюсы и минусы
Одним из основных преимуществ свайного фундамента при строительстве дома является доступность по цене и трудозатратам. Это является наиболее привлекательным фактором для тех, кто возводит дом своими руками. Немаловажным достоинством является также быстрота обустройства фундамента и возможность работы в любое время года.
Также плюсом данного варианта установки фундамента является устойчивость и надежность конструкции: лопасти винтовых свай хорошо уплотняют почву. Кроме того, это дает возможность обустройства фундамента практически в любом грунте.
Дом на свайном фундаменте можно построить очень быстро
К минусам фундамента на сваях относят возможную усадку конструкции. Во избежание такого явления необходимо произвести исследование грунта и точные расчеты с чертежом свайного фундамента с ростверком. Тщательные подготовительные работы можно отнести к минусам свайного фундамента.
Большое значение при обустройстве основы на сваях имеет качество используемого материала. При нарушении защитного слоя стальные конструкции фундамента подвергаются коррозии.
Учитывая плюсы и минусы свайного фундамента, выбор его в качестве основы загородного дома считается сегодня наиболее оптимальным и перспективным.
ОЦЕНИТЕМАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ
СМОТРИТЕ ТАКЖЕ
REMOO В ВАШЕЙ ПОЧТЕплюсы и минусы, виды, технология установки
За последние 10-15 лет винтовой свайный фундамент приобрел большую популярность среди тех, кто хочет построить загородный дом или баню. Возведение подобной конструкции — экономичное решение за счет низкой себестоимости и небольшого объема затратных материалов. При этом фундамент на сваях выдерживает сильную нагрузку, отличается прочностью и долговечностью.
Свайный фундамент применяют на неустойчивом, в том числе и торфяном грунте. Конструкцию можно возвести и на неровной местности с холмами и наклонами, с любым рельефом и содержанием воды! Такая основа подойдет и для небольшого дачного домика, и для просторного загородного коттеджа, и для комфортной бани.
Плюсы
- Не требуется использование спецтехники и дорогостоящих материалов, что сокращает время и расходы на монтаж;
- Установка фундамента займет всего 1-3 дня;
- Строительство дома можно начинать в день установки фундамента;
- Простой монтаж позволит легко установить свайный фундамент своими руками;
- Неприхотливость к грунту и почве;
- Возможность дальнейших изменений. При необходимости вы сможете расширить дом или баню;
- Сваи обеспечивают хорошую вентиляцию в подполье, что предотвращает появлению плесени и гнили на древесине;
- Свайный фундамент легко ремонтировать и демонтировать, в отличие от ленточного или плитного типа;
- Конструкция легко прослужит 100-150 лет;
- После установки на участке не скапливается строительный мусор.
Минусы
- Свайный фундамент требует тщательных и сложных расчетов;
- Увеличение массы здания и давления на почву и грунтовые воды;
- Сваи усиливают усадку деревянного дома;
- Конструкция осложняет или вообще не предусматривает строительство помещения с подвалом, цокольным этажом или подземным гаражом;
- Сваи перед установкой обязательно нужно обрабатывать антикоррозийными средствами;
- Трудоемкость процесса, так как требуется много ручной работы и физических сил;
- Не подходит для тяжелых и многоэтажных строений.
Виды
Выделяют буронабивной, свайно-ростверковый и свайно-винтовой фундамент. Первый тип состоит из асбестоцементных труб с бетонной смесью и арматурным каркасом внутри. Трубы устанавливают в заранее подготовленные выбуренные скважины.
Ростверковая конструкция представляет сваи, которые углубляют в грунт. Выступающие на поверхность столбы связывают при помощи ростверка или железобетонного монолита, который и служит основанием для дома. Такая технология усиливает прочность и устойчивость строения.
Устройство винтовых свайных фундаментов представляет конструкцию из стальных столбов с винтовой лопастью внизу, за счет которой сваи вкручиваются в толщину грунта и достигают опорных плотных пластов. Это наиболее популярный вид фундамента на сваях.
Вид | Преимущества | Недостатки |
Винтовые сваи | Строительство при любой погоде; устойчивость к коррозии и деформации; подходит для любого типа почвы и уровня грунтовых вод, выдерживает сильные нагрузки и постепенные сдвиги грунта; легкий и быстрый монтаж; не требует спецтехники и длительной подготовки земли; не требует утепления | Не подходит для сильно каменистой почвы и скального грунта; невозможно использовать для возведения цокольного этажа или подвала |
Свайно- ростверковый | Большая экономичность, строительство фундамента составляет до 25% сметной стоимости возведения дома, подходит для любого типа грунта, легкий и быстрый монтаж, самый прочный и надежный тип свайного фундамента | Сложность обустройства подвала или цокольного этажа, не подходит для тяжелых многоэтажных домов, сложность расчетов |
Набивные сваи (буронабивной) | Подходит для любого типа грунта, легкий и быстрый монтаж; надежность и прочность; не требует большого количества строительных материалов, за счет большего диаметра свай повышается горизонтальная нагрузка | Требует большего количества бетона, чем другие типы; разброс до 30% несущей способности однотипных свай |
В любом случае все три вида отличаются быстрым и легким монтажом. После завершения работ вы сможете сразу продолжить строительство загородного дома или бани. Отметим, что свайный фундамент также подойдет для возведения массивных заборов и других ограждений. Далее рассмотрим подробнее, какие сваи лучше выбрать, и как установить свайный фундамент своими руками.
Как выбрать сваи
Качество свай напрямую влияет на прочность и долговечность фундамента. Самодельные стройматериалы выполняются из ненадежного вторсырья и с несоблюдением техники сварки. Такие недочеты приведут к серьезным проблемам в конструкции основания и дома. Поэтому покупайте изделия на заводе, так как там изготавливают качественные столбы, которые отвечают каждому требованию при строительстве.
Сваи различаются по нескольких параметрам, в том числе и по материалу изготовления. Оптимальным вариантом для устройства фундамента являются железобетонные изделия, которые разделяют на следующие категории:
- Со сварным наконечником подходят для частных жилых домов;
- С литым наконечником используют для строительства промышленных объектов;
- Двухлопастные сваи применяют при возведении крупных строений;
- Сваи с повышенной несущей способностью подойдут для любого типа постройки.
Они отличаются надежностью и долговечностью.
При выборе учитывайте, чем больше диаметр, тем прочнее и надежнее изделие. При диаметре 10,8 сантиметров толщина стенки должна быть не менее 4 миллиметров. качественные сваи выполнены только из новой стали с использованием пескоструйной и антикоррозинной обработки. Стволы изделий должны быть цельными без сварочных швов, а лопасть — с правильной и тщательно выверенной геометрией без дефектных изгибов.
Монтаж свайного фундамента
Прежде всего, нужно изучить особенности грунта и почвы на земельном участке. Сбор данных поможет определить глубину котлована и сделать расчет фундамента. Как уже говорилось, правильно рассчитать строительство свайной конструкции сложно. Даже незначительная ошибка приведет к растрескиванию основания и перекосу строения в дальнейшем. После расчетов подготовьте участок, расчистите площадку и уберите мусор.
Затем делают разметку колышками в тех местах, где будут находиться сваи. Столбы располагают под углами и несущими стенами здания на расстоянии 2-2,5 метров друг от друга. Винтовые сваи закручивают вручную при помощи специальной штанги и уровнем проверяют ровность положения. Трубы подрезают и выравнивают, а полость заполняют бетонной смесью. Опоры фиксируют при помощи металлического каркаса, который покрывают защитной краской.
Конструкцию с ростверком после установки, выравнивания и заливки труб закрепляют армированным каркасом. Затем следует заливка ростверка высотой 20-40 сантиметров и шириной 20-60. Ростверк представляет плиту, которая соединяет столбы на поверхности земли. Он может быть монолитным или состоять из сборных блоков.
Единая конструкция более прочная, долговечная и легкая в установке. При обустройстве важно прочно и жестко закрепить сваи и ростверк. Под нижней частью ростверка оставляют пространство, чтобы защитить подвал (если он планируется) от промерзания и предотвратить отрыв опорных площадок свай.
Технология установки буронабивного фундамента отличается тем, что сваи не вкручивают, а монтируют в заранее приготовленные скважины. Скважины заполняют утрамбованной песчаной подушкой с гравием, а затем внутрь устанавливают столбы и заливают бетоном. Для данной конструкции тоже можно использовать ростверк, который усилит прочность и надежность фундамента.
Завершающие работы по обустройству фундамента
В процессе установки фундамента проводят коммуникационные системы в частном доме. После монтажа сваи обязательно обработайте наружную поверхность специальными защитными средствами от коррозии! Кроме того, выполняют работы по гидроизоляции и утеплению фундамента.
Гидроизоляция защитит фундамент от негативного воздействия влаги, осадков, перепад температур и морозов. Процедуру проводят и во время, и после монтажа В качестве гидроизоляционных материалов используют рубероид и другие рулонные изделия, штукатурную смесь с добавлением защитных элементов, растворы с гидрозащитным составом, жидкую резину или битумную мастику.
Утепление не потребуется только для винтовых свай. В остальных случаях фундамент нужно утеплить, хотя бы снаружи. Теплоизоляция защитит бетон от промерзания и растрескивания. После утепления конструкция меньше подвержен перепадам температур, негативному влиянию влаги.
Самый легкий и доступный способ — засыпать фундамент с внешней и внутренней стороны керамзитом толщиной 0,5-1 метр. Для утепления основания часто используют пенополистирол или распыляемый пенополиуретан, которыми покрывают наружный слой конструкции.
Учтите, что устанавливать свайный фундамент своими руками — рискованное и трудоемкое дело, который требует специфических знаний и навыков. Ошибки в расчетах , установке и отделке приведут к серьезным проблемам, в том числе растрескиванию и перекосу стен дома. Чтобы избежать негативных последствий, обратитесь к профессионалам!
Мастера “МариСруб” профессионально выполнят точный расчет и монтаж любого типа фундамента, в том числе и на винтовых сваях. Они проведут работы по установке, обработке и облицовке конструкции. Подберут подходящие материалы, рассчитают объемы и стоимость. Одновременно с монтажом специалисты прокладывают коммуникации и вентиляцию дома!
Свайный фундамент: виды, рекомендации и применение
Решение иметь свой загородный коттедж влечет за собой ряд вопросов, которые следует решить до начала строительства. Прежде всего, необходимо приобрести участок под строительство дома. Если вы не воспользовались своим правом приватизации, то есть возможность получить участок бесплатно , иначе земельный участок можно купить. Выбирая участок, следует обратить внимание на характеристики грунта, так как от этого зависит, какой фундамент будет под будущим домом. Есть почвы, для которых подойдет только свайный фундамент.
После выбора участка следует этап разработки проекта. Возможны несколько вариантов создания проекта:
- купить готовый проект, например, у соседа;
- разработать индивидуальный;
- подобрать типовой проект.
Именно на этапе проектирования выбирается фундамент для будущего коттеджа. При его выборе следует учитывать следующие факторы:
- вес строения с полной нагрузкой;
- характеристики грунта;
- близость грунтовых вод.
Это один из моментов, на которые нужно обратить внимание, чтобы правильно построить дом . На этапе проектирования идет планирование и разбивка земельного участка. При этом полезно будет узнать все о ландшафтном дизайне , чтобы все строения смотрелись гармонично на участке.
Причины применения свайного фундамента
Существуют почвы, на которых для возведения надежного дома с прочным основанием лучше использовать сваи для фундамента. Основанием для возведения свайного фундамента являются следующие причины:
- Низкая несущая способность грунта.
К таким грунтам относятся почвы со значительным слоем перегноя обычно возле лесов, с большой влажностью.
- Суглинистая, песчаная и глиняная почва в различном состоянии не подходит для монолитного ленточного фундамента , так как не имеет достаточной прочности. Сваи в этом случае можно устанавливать на глубину, где проходит крепкий несущий слой. Во многих технологиях строительства применяется фундамент из свай на почвах со слабым несущим слоем.
- При значительной глубине промерзания превышающей 2 метра.
- Для строительства тяжелых домов массой более 350 тонн.
- При высоком уровне грунтовых вод.
- Если грунт слишком плотный, то земляные работы по рытью котлована и траншей становятся экономически невыгодными, особенно, если ведется строительство недорогого дома . В этом случае свайно винтовой фундамент – выгодный экономичный вариант.
- Свайный фундамент применяется при необходимости быстрого и малозатратного строительства. Благодаря небольшим объемам фундамента, есть возможность сэкономить на бетоне и арматуре.
- Если стоит выбор строительства каркасного остова на слабонесущих землях, то лучше вырыть кусты для свай, чем устраивать ленточный или монолитный фундамент.
Еще одним преимуществом устройства основания из свай является возможность проведения работ в зимний период. Поэтому его используют в условиях вечной мерзлоты. Кроме того, устройство свайных фундаментов исключает риск просадки здания при сдвиге, пучении почвы либо подтоплении.
Разновидности свай
Сваи представляют собой длинные столбы, которые погружают в грунт в виде готовых изделий или изготавливают непосредственно в грунте.
Виды свай можно разделить по следующим признакам:
- взаимодействию с грунтом;
- способу заглубления в грунт;
- устройству самих свай;
- материалу изготовления.
По взаимодействию с грунтом сваи делятся на следующие виды:
- висячие, оказывают воздействие на грунт путем силы трения между грунтом и боковыми гранями столбов;
- сваи-стойки, которые опираются на грунт и передают ему всю нагрузку от здания.
По методу погружения в грунт сваи делятся на:
- Забивные, изготавливаемые из металла, дерева, железобетона. Для их погружения применяются молоты, специальная техника: вибропогружатели, виброударные, вибровдавливающие и вдавливающие устройства. Погружение производится без выемки земли.
- Сваи-оболочки из железобетона. Для их погружения применяются вибропогружатели. Они могут погружаться как с частичной выемкой грунта, так и без.
- Набивные: изготавливаются путем обжатия грунтом и заполнением полости бетоном.
- Винтовые сваи, состоящие из металлической винтовой лопасти и металлического ствола, погружаются в почву путем ввинчивания под давлением.
- Буровые. Предварительно бурятся скважины, а затем в них устанавливаются железобетонные столбы или они заполняются бетоном.
Забивные железобетонные сваи отличаются сечением, они могут быть:
- квадратными;
- круглыми;
- прямоугольными;
- тавровыми;
- двутавровыми;
- полыми.
Сваи могут отличаться конфигурацией исполнения и способом армирования. Кроме того, столбы могут быть выполнены в виде цельной конструкции или состоять из отдельных элементов (кирпичные, каменные).
По виду материала изготовления столбы могут быть:
- Деревянные. Применяется дерево только твердых хвойных пород (сосна, лиственница, пихта, ель). Длина таких столбов до 8,5 метров. Используются деревянные столбы редко, так как подвержены гниению.
- Металлические. Изготавливаются из прокатных видов стали. Не рекомендуются к применению по следующим причинам: высокая стоимость, большой расход металла, использования кранов для установки, необходимость покрытия свай антикоррозийными средствами.
- Железобетонные. Это наиболее экономичный вариант свай. Они могут изготавливаться на строительной площадке, имеют большой срок службы.
Вид используемых свай зависит от климатических условий, свойств почвы и нагрузки от строения.
Виды свайных фундаментов
Группа свай, соединенных по верху ростверком из плит или бетонных лент, называется свайным фундаментом. Функция такой конструкции распределить нагрузку от здания, в том числе и от крыши из битумной черепицы , на все основание.
В зависимости от количества используемых опор и способа распределения нагрузки существуют следующие типы оснований с использованием свай:
- Одиночные сваи. Используется для передачи нагрузки от единичных объектов, например, колон. Могут использоваться в качестве колон.
- Свайно ленточный фундамент используется для возведения протяженных конструкций или при необходимости распределения нагрузки по периметру.
- Свайные «кусты». Применяются, если необходимо передать нагрузку от отдельного элемента строения на несколько свай, например, колоны.
- Свайное «поле». Применяется для возведения крупногабаритных тяжелых зданий, когда нагрузка передается системно расположенным опорам.
Кроме фундамента из одиночных свай, во всех свайных фундаментах используется ростверк. Он может быть монолитным и сборным. Свайно ростверковый фундамент отличается глубиной расположения ростверка:
- низкий: расположен немного ниже поверхности почвы.
Это дает возможность передавать нагрузку не только на столбы, но и на грунт;
- повышенный: расположен непосредственно над поверхностью земли. Нагрузка передается только на столбы, исключается нагрузка на грунт;
- высокий. Применяется при строительстве гидротехнических сооружений или при устройстве подвального помещения в частном доме.
Главное назначение ростверка – объединение свай и бетонных конструкций. Для выполнения этой задачи применяется армирование. Главное, правильно сделать расчет свайного фундамента. Для этого можно воспользоваться калькулятором .
Применение свайных фундаментов
При строительстве частных жилых домов чаще всего применяется свайный буронабивной фундамент. Он более экономичен, проще в технологии изготовления по сравнению с другими видами свай. Для большей прочности буронабивные сваи могут иметь расширение в корне, т. е. выполнена бетонная пятка сваи.
Если строение небольшое, а твердые грунты находятся на небольшой глубине, то ямы для устройства свай можно выкопать вручную или с помощью специальных буров. В любом случае земельных работ требуется намного меньше, особенно, если применять винтовой фундамент. При твердом грунте опалубку можно не выполнять. Если грунт осыпается, то в скважину вставляют гидроизоляционный материал (полиэтиленовую пленку, рубероид), а в него устанавливается каркас из арматуры и заливается бетонная смесь.
По новым технологиям стало популярно каркасное строительство. При строительстве многоэтажных каркасных домов используют свайно плитный фундамент. Применение этого фундамента обосновано в районах с неустойчивой сейсмической обстановкой, где возможна вероятность землетрясений и подвижек грунта. При устройстве фундамента создается необходимая жесткая связь железобетонной плиты со сваями, что обеспечивает единую деформацию всех элементов основания во время сейсмических нагрузок.
Возведение свайно плитного фундамента начинают с установки свайных «кустов». При устройстве ростверка выполняется выпуск арматуры, чтобы прикрепить в последующем тонкую железобетонную плиту. Для обеспечения независимости осадки строения и гидроизоляции конструкции между ростверком и железобетонной плитой выполняют шов из герметичного материала.
Если при строительстве элитных домов предусмотрены колоны, то для них свайный фундамент выполняется без ростверка. В качестве свай используются готовые конструкции: железобетонные стаканы, насадки или оголовки. В элитных домах часто устанавливаются нестандартные межкомнатные двери.
Несмотря на описанные достоинства, свайные фундаменты не пользуются популярностью при строительстве частных домов из-за высокой стоимости транспортных расходов для доставки материала, а также применения специальной техники для установки свай.
Для правильного выбора фундамента нужно иметь строительный опыт, поэтому для возведения загородного лучше заключить договор со строительной фирмой. Надежной строительной фирмой является компания «КиевНовБуд», имеющая много строящихся объектов, побывав на которых можно убедиться в качестве выполняемых работ.
Самым выгодным вариантом сотрудничества является заключение о строительстве под ключ. Кроме того, компания предоставляет различные строительные услуги , проводит акции , которые выгодны для клиента. Сотрудничество с нашей фирмой дает возможность сэкономить на материалах, так как нашими поставщиками являются проверенные фирмы, на материалы дается гарантия 5 лет. При этом не делается наценка на материалы, так как прибыль компания получает за счет выполнения работ.
Данный материал является частной записью члена сообщества Club.CNews.
Редакция CNews не несет ответственности за его содержание.
Свайные фундаменты — Проектирование зданий
Фундаменты обеспечивают поддержку конструкций, передавая их нагрузку на слои грунта или горных пород, которые имеют достаточную несущую способность и подходящие характеристики осадки. Существует очень широкий спектр доступных типов фундаментов, подходящих для различных применений, в зависимости от соображений, таких как:
В очень широком смысле фундаменты можно разделить на мелкозаглубленные и глубокие. Неглубокие фундаменты обычно используются там, где нагрузки, создаваемые конструкцией, малы по сравнению с несущей способностью поверхностных грунтов.Глубокие фундаменты необходимы там, где несущая способность поверхностных грунтов недостаточна для выдерживания приложенных нагрузок, и поэтому они передаются более глубоким слоям с более высокой несущей способностью.
Свайные фундаменты — фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент считается «свайным», если его глубина более чем в три раза превышает его ширину (см. Atkinson, 2007).
Свайные фундаменты в основном используются для передачи нагрузок от надстроек через слабые, сжимаемые пласты или воду на более прочный, более компактный, менее сжимаемый и более жесткий грунт или горную породу на глубине, увеличивая эффективный размер фундамента и выдерживая горизонтальные нагрузки . Обычно они используются для больших сооружений и в ситуациях, когда почва не подходит для предотвращения чрезмерной осадки.
Сваи могут быть классифицированы по их основной конструктивной функции (торцевая опора, трение или их комбинация) или по способу их конструкции (смещения (забивные) или замены (буронабивные)).
Сваи с торцевой опорой создают большую часть трения в носке сваи, опираясь на твердый слой. Свая передает нагрузку непосредственно на твердые слои, а также получает боковое закрепление от грунта.
Дополнительную информацию см. в разделе «Опорные сваи».
Висячие (или плавающие) сваи развивают большую часть несущей способности сваи за счет касательных напряжений по сторонам сваи и подходят для случаев, когда более твердые слои залегают слишком глубоко. Свая передает нагрузку на окружающий грунт за счет трения между поверхностью сваи и грунтом, что фактически снижает давление в баллоне.
Дополнительную информацию см. в разделе «Висячие сваи».
Забивные (или подвижные) сваи забивают, вдавливают, вибрируют или ввинчивают в землю, смещая материал вокруг ствола сваи наружу и вниз, а не удаляя его.
Забивные сваи используются в морских условиях, они устойчивы в мягких продавливаемых грунтах и могут уплотнять рыхлый грунт.
Различают две группы забивных свай:
Дополнительную информацию см. в разделе «Забивные сваи».
Буронабивные (или сменные) сваи удаляют грунт, чтобы сформировать отверстие для сваи, которая заливается на месте.Применяются преимущественно в связных грунтах для формирования висячих свай и при устройстве свайных фундаментов вблизи существующих зданий.
Буронабивные сваи более популярны в городских районах, так как они обеспечивают минимальную вибрацию, их можно использовать там, где ограничено пространство над головой, нет риска пучения и где может потребоваться изменение их длины.
Дополнительную информацию см. в разделе «Буронабивные сваи».
Если бурение и заливка происходят одновременно, сваи называются шнековидными сваями (CFA).
Винтовые сваи имеют спираль возле носка сваи, поэтому их можно завинчивать в землю. Процесс и концепция аналогичны ввинчиванию в дерево.
Дополнительную информацию см. в разделе «Фундаменты на винтовых сваях».
Микросваи (или минисваи) используются там, где доступ ограничен, например, для подпирания конструкций, затронутых осадкой. Их можно вбить или привинтить на место.
Для получения дополнительной информации см. «микросваи».
Стены из свайможно использовать для создания постоянных или временных подпорных стен.Они формируются путем размещения свай вплотную друг к другу. Это могут быть близко расположенные смежные свайные стенки или смыкающиеся секущиеся свайные стенки, которые в зависимости от состава вторичных промежуточных свай могут быть жесткими/мягкими, жесткими/твердыми или жесткими/жесткими секущимися стенками.
Для получения дополнительной информации см. «Свайная стенка», «Шпунтовые сваи и секущая свайная стенка».
сочетают в себе свайные фундаменты с замкнутыми системами геотермальных тепловых насосов. Они обеспечивают поддержку конструкции, а также действуют как источник тепла и поглотитель тепла.
По сути, тепловая масса земли позволяет зданию накапливать нежелательное тепло от систем охлаждения и позволяет тепловым насосам обогревать здание зимой. Как правило, геотермальные тепловые насосы извлекают тепло из земли с помощью подземных труб, проложенных горизонтально или вертикально в земле. В геотермальных сваях петли труб укладываются вертикально внутри самих свай.
Дополнительную информацию см. в разделе «Геотермальные свайные фундаменты».
Groynes в прибрежном строительстве (CIRIA C793), опубликованный CIRIA в 2020 году, определяет смежные сваи как; «…монолитные бетонные сваи, непосредственно примыкающие или соприкасающиеся друг с другом.Иногда используется для свай из досок.
Доступен широкий спектр оборудования для забивки свай, в том числе:
Дополнительную информацию см. в разделе «Сваебойное оборудование».
Сваи можно использовать по отдельности для поддержки нагрузок или сгруппировать и соединить вместе железобетонным колпаком. Поскольку очень трудно бурить или забивать сваи точно вертикально, оголовок сваи должен выдерживать некоторое отклонение конечного положения оголовков свай. Наконечник сваи должен выступать за внешние сваи, как правило, на 100-150 мм со всех сторон, в зависимости от размера сваи.
Оголовки свай также можно соединить с железобетоном для создания перекрывающих балок. Для обеспечения устойчивости к боковым силам необходимо не менее трех свай с заглушками (за исключением кессонных свай). Опорные балки также подходят для распределения веса несущей стены или близко расположенных колонн на линию свай. Сваи могут располагаться в балке в шахматном порядке, чтобы учесть любые эксцентриситеты, которые могут возникнуть в условиях нагрузки.
Опорная балка не должна касаться земли, если сваи предназначены для преодоления проблемы вздутия и усадки грунта.Это можно сделать, закрепив защитную балку на полистироле или другом компрессионном материале, что позволит двигаться вверх по земле без повреждения балки.
Дополнительную информацию см. в разделе «Перекрывающая балка».
Рекомендуется испытать нагрузку по крайней мере на одну сваю на схему путем формирования пробной сваи, которая находится в непосредственной близости, но не является частью фактического фундамента. Свая должна быть перегружена не менее чем на 50% от ее рабочей нагрузки и выдержана в течение 24 часов. Это позволяет проверить предельную несущую способность сваи, а также качество изготовления сваи.
Дополнительную информацию см. в разделе «Испытания свайных фундаментов».
Целостность новых и существующих свай можно измерить, проведя испытание на целостность сваи.
Что такое свайный фундамент? Типы свайного фундамента
Что такое свайный фундамент? Фундамент, устроенный в грунтах, неспособных передавать структурную нагрузку на подходящий слой за счет введения относительно тонкого структурного элемента, называемого сваями, известен как свайный фундамент .
Свайный фундамент является разновидностью глубокого фундамента . Свая из стали, бетона или дерева. Свая либо забивается в почву, либо формируется на месте путем выкапывания ямы и заполнения ее бетоном.
Почему используется свайный фундамент?Свайные фундаменты обычно используются, когда плохие грунтовые условия распространяются на большую глубину и нагрузка, которую необходимо поддерживать, довольно велика. Свайный фундамент лучше всего подходит в следующих условиях:
- Нагрузка, передаваемая от конструкции, большая и неравномерная.
- Подпочвенные воды очень высокие. Предоставление плотных фундаментов неэкономично.
- При невозможности содержания котлованов в сухих условиях откачкой из-за сильного притока капиллярной воды.
- Если сооружения расположены на русле реки или на берегу моря.
- Когда пласты непосредственно под поверхностью земли сильно сжимаемы.
- При смыве, эрозии или размыве почвы под неглубоким фундаментом.
- При неравномерной осадке мелкозаглубленного фундамента.
- Когда нам нужно передать структурные нагрузки через глубокую воду на твердый слой.
- При наличии обширной почвы, такой как черная хлопковая почва, которая набухает или сжимается при изменении содержания воды.
Читайте также – Ростверковый фундамент – виды, преимущества и недостатки
Типы свай 1. В зависимости от используемого материалаСтальная свая – Стальные сваи обычно имеют форму толстых труб или двутавровых профилей из катаной стали.Труба стальная сваи вбиваются в землю с открытыми или закрытыми концами. Стальные сваи снабжены забивной головкой или башмаком на нижнем конце.
Бетонные сваи – Цемент Бетон используется при строительстве бетонных свай. Бетонные сваи бывают сборными или монолитными.
Армирование предназначено для защиты от погрузочно-разгрузочных работ и нагрузок во время строительства. Сборные сваи также могут быть предварительно напряжены с помощью высокопрочных предварительно натянутых канатов.
Деревянная свая – Деревянные сваи изготавливаются из стволов деревьев после необрезки. Используемая древесина должна быть прямой, прочной и без дефектов.
Как правило, ниже уровня грунтовых вод деревянных свай имеют долгий срок службы. Однако над уровнем грунтовых вод на них нападают насекомые.
Срок службы деревянных свай можно увеличить с помощью консервантов, таких как креозотовые масла. Деревянные сваи не следует использовать в морской среде, где на них нападают различные организмы.
Композитная свая — Композитная свая состоит из двух материалов. Составная свая может состоять из нижней части из стали и верхней части из бетона.
Составная свая может также иметь нижнюю часть из дерева ниже постоянного уровня грунтовых вод и верхнюю часть из бетона.
Поскольку трудно обеспечить надлежащее соединение двух разнородных материалов, композитные сваи на практике используются редко.
См. также – Фундамент кессона или колодца – типы, компоненты, преимущества и недостатки
2.На основе режима передачи нагрузкиОпорная свая – эти типы свай передают нагрузку через свои нижние концы. Такие сваи действуют как колонны и передают нагрузку через слабый материал на прочный слой ниже.
Если коренная порода находится на разумной глубине, сваи могут быть расширены до скалы. Если вместо коренной породы на разумной глубине существует довольно плотный и твердый слой почвы, сваю можно углубить на несколько метров в твердый слой.
Предельная несущая способность сваи зависит от несущей способности породы. Эти типы свай также известны как опорные сваи.
Висячая свая – Висячая свая не достигает твердого слоя. Эти сваи передают нагрузку за счет поверхностного трения между заглубленной поверхностью сваи и окружающим грунтом.
Эти типы свай используются, когда твердый слой отсутствует на разумной глубине. Предельная нагрузка, которую несет свая, равна нагрузке, передаваемой поверхностным трением.
Эти сваи также известны как плавающие сваи, так как они не достигают твердого слоя.
Комбинированные концевые опоры и висячие сваи – Эти сваи передают нагрузки за счет сочетания концевой опоры в нижней части сваи и трения по поверхности ствола сваи.
Предельная нагрузка, воспринимаемая сваей, равна сумме нагрузки, воспринимаемой острием сваи, и нагрузки, воспринимаемой поверхностным трением.
Также читайте – Что такое комбинированный фундамент? – Определение и типы
3.
Забивная свая – Эти сваи забиваются в грунт ударами тяжелого молота по их вершинам.
Забивные и монолитные сваи – Эти типы свай образуются путем забивания в грунт кожуха с закрытым нижним концом. Отливка затем заполняется бетоном. Кастинг может или не может быть отозван.
Буронабивные и монолитные сваи – Эти сваи формируются путем выкапывания ямы в земле и последующего заполнения ее бетоном.
Винтовые сваи – Эти сваи ввинчиваются в грунт.
Забивные сваи – Эти сваи забиваются в грунт путем приложения усилия, направленного вниз, с помощью гидравлического молота.
См. также – Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки
4. На основе использования Несущая свая – Эти сваи используются для передачи нагрузки конструкции на соответствующий слой за счет торцевой опоры, трения или того и другого.
Уплотнительная свая – Эти сваи забиваются в рыхлые зернистые грунты для увеличения относительной плотности. Несущая способность грунта увеличивается за счет уплотнения, вызванного вибрацией.
Натяжные сваи – Эти сваи натянуты. Эти сваи используются для закрепления конструкций, подверженных гидростатическим подъемным силам или силам опрокидывания.
Шпунтовая свая – Шпунтовые сваи представляют собой непрерывную стену или переборку, которая используется для удерживания земли или воды.
Отбойные сваи – Отбойные сваи представляют собой шпунтовые сваи, которые используются для защиты кораблей и судов от ударов береговой конструкции.
Сваи – Сваи не вертикальные, а забиваемые с наклоном, чтобы противостоять горизонтальным и наклонным силам.
Анкерные сваи – Анкерные сваи используются для крепления шпунтовых свай с анкерным креплением. Анкерные сваи обеспечивают сопротивление горизонтальному натяжению шпунтовой стены.
См. также – Что такое плинтусная балка? Защита цоколя, разница между цокольной балкой и анкерной балкой
5.По смещению грунтаВ зависимости от объема грунта, перемещенного во время установки, сваи можно разделить на следующие 2 категории
Перемещаемая свая – Все забивные сваи являются перемещаемыми сваями, поскольку при установке сваи грунт смещается вбок.
Почва уплотняется. Установка может вызвать вздутие окружающего грунта. Сборные железобетонные сваи и трубчатые сваи с закрытым концом также известны как сваи с большим смещением.Стальные двутавровые сваи представляют собой сваи малого смещения.
сваи неперемещаемые – Буронабивные сваи относятся к неперемещаемым сваям. Поскольку грунт смещается при бурении отверстия, во время установки смещение грунта отсутствует.
Установка этих свай вызывает очень незначительное изменение напряжения в окружающем грунте.
См. также – Плотность цемента, песка и заполнителя, объемная плотность заполнителя
6.Недорасширенная свая
Это особый тип железобетонных свай, снабженных утолщением у нижнего конца, известный как одинарная недорасширенная свая.
Для большой нагрузки может быть предусмотрено более одного бульба, что известно как многоступенчатая свая. Этот тип фундамента экономичен примерно на 25% и может выдерживать все неблагоприятные условия.
ЗаключениеИтак, друзья, это полная информация о свайном фундаменте и видах свайного фундамента.
Если эта информация окажется для вас полезной, поделитесь ею с друзьями.
Наконец-то спасибо! за прочтение статьи.
Также прочитайте
Предварительно напряженный бетон – определение, методы, преимущества и недостатки.
Разница между предварительным натяжением и последующим натяжением
Что такое длина круга? Как рассчитать? – Полное руководство
Что такое длина разработки? – Полное руководство
Что такое цементация? Типы цементации – преимущества, применение и процесс
Свайный фундамент | СпрингерЛинк
Действия
‘) var buybox = документ.querySelector(«[data-id=id_»+ метка времени +»]»).parentNode ;[].slice.call(buybox.querySelectorAll(«.вариант-покупки»)).forEach(initCollapsibles) функция initCollapsibles(подписка, индекс) { var toggle = подписка.querySelector(«.цена-варианта-покупки») подписка.




Свайные фундаменты — 10 документов, которые необходимо предоставить
10 документов, которые необходимо предоставить при строительстве дома на свайном фундаменте
Есть много вещей, которые важно помнить при строительстве с использованием свайного фундамента, включая правильное проектирование и установку свайного фундамента с первого раза.
Одна вещь, которую вы, возможно, не учли, — это документация, которая должна быть представлена для подтверждения того, что фундамент одобрен вашим геодезистом.
Мы составили список из 10 важнейших документов, необходимых для строительства свай, чтобы сократить любые задержки при строительстве.
Документы, которые необходимо предоставить до начала строительства свай
Первые пять документов должны быть представлены вашему геодезисту до того, как начнется установка свай на месте. Следующие пять документов должны быть представлены, как только они станут доступны, предпочтительно до того, как будут начаты какие-либо дальнейшие работы со сваями.
- Отчет(ы) о кабинетном исследовании, расследовании и интерпретации места происшествия
Деталь: Не менее чем на 5 м ниже основания сваи, с соответствующими геотехническими испытаниями, достаточными для проектирования сваи, включая требования DS/ACEC для заглубленного бетона, пучения и усадки
- Чертежи фундамента, схемы свай и графики
Деталь: С каталожными номерами свай и нагрузками
- Спецификация инженера-строителя проекта на свайные работы
Деталь: Включает допустимые осадки свай и требования к испытаниям
- Расчет нагрузки
Деталь: Расчет для демонстрации того, как была получена нагрузка на каждую сваю
- Расчет конструкции сваи на вертикальные, горизонтальные, растягивающие и выталкивающие силы
Деталь: К геотехническим параметрам в Отчете об обследовании площадки и копию проекта свайного комплекта (для забивных свай, если применимо). Это должно включать письменное подтверждение проектировщика свай о том, что исследование площадки является адекватным для обеспечения соответствия конструкции сваи британским стандартам, а также подтверждение, обоснование, тип и количество любых предварительных и/или рабочих испытаний сваи под нагрузкой, необходимых для соответствия проекту
Документы, необходимые для продолжения работы над сваями
6. Бревна для установки свай
Деталь: С перекрестными ссылками на чертеж расположения свай, включая детали повторных ударов, скальные гнезда, записи телеметрии буровой установки и объем бетона
7. Детали бетонной смеси и результаты кубических испытаний бетона, используемого в сваях
Деталь: С табличными результатами, аналогичными тем, которые приведены в советах по бетону. № 30 (The Concrete Society) Таблицы 1 и 3. Записи о доставке с перекрестными ссылками на расположение/номера свай также следует сохранить для возможного использования в будущем
8. Проверка целостности всех бетонных свай
Деталь: С пояснением и заключением
9. Результаты испытаний динамической нагрузкой (где применимо)
Деталь: С анализом долгосрочных расчетов, интерпретацией и заключением
10. Результаты испытания статической нагрузкой
Деталь: с интерпретацией и заключением
Если вы намерены отклониться от приведенных выше указаний, свяжитесь с гарантийным отделом LABC, чтобы обсудить ваши предложения до начала.
В случае отсутствия согласования работы будут продолжены застройщиком на свой страх и риск.
Обратите внимание: мы приложили все усилия, чтобы информация в этой статье была верной на момент публикации. Любое предоставленное письменное руководство не заменяет профессионального суждения читателя, и любой строительный проект должен соответствовать соответствующим строительным нормам или применимым техническим стандартам. Тем не менее, для получения самых последних технических указаний по гарантии LABC обращайтесь к своему инспектору по управлению рисками и к последней версии технического руководства по гарантии LABC .
Необходимость свайного фундамента!
Равин Десаи — соучредитель gharpedia.com и директор SDCPL. Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране. Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.
Свая – это конструктивный элемент, изготовленный из бетона, дерева или стали. Это столб небольшого диаметра, который забивается или закапывается в землю на подходящую глубину. Они используются для строительства глубокого фундамента, который, конечно же, стоит дороже, чем неглубокий фундамент. Несмотря на стоимость, использование свай необходимо для обеспечения безопасности конструкции. В частности, для крупной структуры и слабых или плохо рекультивируемых почв. Сваи могут подвергаться вертикальным нагрузкам, горизонтальным нагрузкам или их комбинации.
Состояние, требующее использования свайного фундамента:
01. Слабый верхний грунт:Когда верхние слои грунта сильно сжимаемы и слишком слабы, чтобы выдержать всю нагрузку конструкции, сваи используются для передачи нагрузка на нижележащую породу или более прочный слой почвы. Когда горная порода находится на разумной глубине ниже поверхности земли, сваи используются для постепенной передачи всей нагрузки на почву. Сопротивление нагрузке определяется в основном сопротивлением трению на границе грунт-свая.
02. Влияние горизонтальных сил: Когда на конструкцию действуют горизонтальные силы, свайные фундаменты сопротивляются изгибу, но при этом выдерживают вертикальную нагрузку, передаваемую конструкцией. Этот тип условий обычно встречается при проектировании водозадерживающих сооружений и сооружений, подверженных ветровым или сейсмическим воздействиям.
Почва, которая значительно сжимается и набухает при изменении влажности, называется расширяющейся почвой.На месте предполагаемой постройки могут присутствовать экспансивные грунты. Экспансивные почвы сжимаются и набухают в зависимости от их влажности, которая может увеличиваться и уменьшаться. Если в таких условиях используются мелкозаглубленные фундаменты, конструкция может получить значительные повреждения из-за осадки фундамента. Следовательно, свайные фундаменты рассматриваются как альтернатива, когда сваи выносятся за пределы зоны устойчивого грунта, где не происходит усадка и вспучивание.
04. Подвергающиеся подъемным силам: Фундаменты типовых конструкций, таких как морские платформы, фундаменты зданий, опоры электропередач ниже уровня грунтовых вод и т. д.подвергаются подъемным силам из-за давления грунтовых вод. В этом случае для сопротивления подъемной силе используются свайные фундаменты.
Опоры и опоры мостов обычно сооружаются над свайным фундаментом, чтобы избежать потери несущей способности, которой может пострадать мелкозаглубленный фундамент из-за эрозии почвы на поверхности земли из-за потоков воды.
Равин Десаи — соучредитель gharpedia.com и директор SDCPL.Он возглавляет SDCPL, ведущую консалтинговую фирму по дизайну, широко представленную в стране. Он имеет степень магистра гражданского строительства (MS-USA) и имеет разнообразный 12-летний опыт работы в различных дисциплинах. Он является основным членом редакционной группы GharPedia. Он также является соучредителем 1mnt.in, первого в отрасли программного обеспечения для выставления счетов подрядчикам.
Продемонстрируйте свои лучшие разработки
Пост-навигация
Больше из тем
Используйте фильтры ниже для поиска конкретных тем
Типы свайных фундаментов, классификация, когда используется свайный фундамент перенесены на нижний уровень с помощью вертикальных элементов, известных как сваи.

Свая представляет собой тонкий конструктивный элемент, изготовленный из стали, бетона или дерева. Свая либо забивается в почву, либо формируется на месте путем выкапывания ямы и заполнения ее бетоном. Эти сваи могут быть деревянными, бетонными или стальными.
Этот тип фундамента обычно используется, когда твердые слои имеются на большой глубине и залегание неровное, или верхний слой почвы имеет плохую несущую способность, или имеются большие колебания уровня грунтовых вод, или верхний слой почвы имеет экспансивную природу.Свайный фундамент передает нагрузку как через трение, так и через подшипник.
когда предпочтительнее использовать свайный фундамент
- Нагрузка от пользовательской конструкции большая и распределяется неравномерно.
- Сооружение расположено на берегу моря или русла реки, когда на фундамент может воздействовать размывающее действие воды. Следовательно, они полезны в морских сооружениях.
- Фундамент свайный для использования под сооружения в местах прокладки каналов, глубоких дренажных линий и т.
п.должны строиться рядом с фундаментом.
- Верхний слой почвы имеет низкую несущую способность.
- Строительство ростверка или ростверка, скорее всего, очень затратно или практически невозможно.
- Уровень грунтовых вод высок, поэтому откачка воды из открытых траншей для мелкозаглубленного фундамента затруднена и неэкономична.
Классификация ворса Фонда
Фонда грудов 2 типа
- По данным Материал
- Бетонные сваи
- Пиломатериалы свай
- Стальные сваи
- Стальные сваи
- Композитные грубы
- Согласно функции
- Подшипник свай
- трение сваи
- Шпунтовые сваи
Бетонные сваи
Бетонные сваи состоят из бетона.Это сборные и монолитные сваи. Сборные железобетонные сваи изготавливаются на заводе, а затем вбиваются в землю в нужном месте.
Сборные железобетонные сваи, обычно армированные стальной проволокой. Обычно они имеют поперечное сечение от 30 до 50 см и длину до 20 м. В нижней части сваи предусмотрен литой стальной башмак.
Деревянные сваи
Деревянные сваи готовят из выдержанной древесины. Обычно они имеют круглую форму, а диаметр варьируется от 20 до 50 см.
Длина в основном 20 брус диммируемая. Дно заточено. Внизу железный башмак, а вверху колпачок.
Эти сваи находятся ниже постоянного уровня грунтовых вод, иначе они разлагаются из-за грибков и насекомых. Эти сваи в настоящее время неэкономичны.
Сваи стальные
Сваи стальные могут быть из 1 или полой трубы. Им очень легко управлять из-за небольшой площади сечения.
Сваи забивные с открытыми концами.Почва внутри трубы вытесняется сжатым воздухом. Затем эти сваи залиты бетоном.
Стальные сваи в основном используются как несущие сваи. Стальную трубу нельзя использовать в качестве фрикционной сваи, так как она имеет меньшую доступную площадь поверхности и гладкость поверхности.
Композитные сваи
Композитные сваи представляют собой композиты из дерева и бетона. Деревянные сваи более долговечны под водой.
Свая, состоящая из деревянной секции для нижней части и бетонной секции для верхней части.
Соединение деревянно-бетонного профиля с расчетом выдерживать усилия, действующие на него при забивке соседних свай.
По назначению Свайный фундамент
Несущие сваи
Эти сваи забиваются в твердый слой. Они передают нагрузку конструкции на нижний твердый слой. Эти сваи практически действуют как колонны. Эти сваи раньше воспринимали вертикальные нагрузки на своих концах.
Висячие сваи
При очень рыхлых или мягких грунтах на значительную глубину, когда применяют висячие сваи.Трение развивается по поверхности сваи от окружающего грунта. Нагрузка на конструкцию уравновешивается возникающим трением.
Такие сваи не нужно забивать до жестких грядок. Поверхность ворса делают шероховатой для увеличения трения кожи.
Шпунтовые сваи
Шпунтовые сваи обычно представляют собой тонкие сваи. Они производят плиты из бетона, дерева и стали. Эти сваи вбиваются в землю либо для разделения элементов, либо для остановки просачивания воды, они не предназначены для восприятия вертикальной нагрузки.
Классификация шпунтовых свай
- Бетонные шпунтовые сваи
- Стальные шпунтовые сваи
- Деревянные шпунтовые сваи
Бетонные шпунтовые сваи
Квадратные или прямоугольные сваи забиваются рядом друг с другом, образуя непрерывную стену. Ширина каждой единицы варьируется от 50 см до 60 см, а толщина варьируется от 2 см до 6 см. Армирование в виде вертикальных стержней и обручей.
Фундамент из стальных шпунтовых свай
Чаще всего используются стальные шпунтовые сваи. Их сваи доступны в нескольких продажах под разными торговыми названиями. Как правило, они изготавливаются из стальных листов шириной от 20 до 30 см и длиной от 4 до 5 м с соответствующими блокировочными устройствами. Поэтому они образуют довольно водонепроницаемые соединения.
Деревянный шпунтовый фундамент
Деревянные шпунтовые сваи используются только для временных работ, таких как перемычки. Обычно их делают из деревянных брусьев толщиной от 8 до 15 см, шириной также 20 см и длиной 2 и 4 м.Они могут быть соединены либо встык, либо V-образными соединениями. Нижняя часть скошена, чтобы образовать режущую кромку. При необходимости верх и низ снабжаются подходящим железным фитингом.
Читайте также
Свайный фундамент | Структурная поддержка
Решения для структурной поддержки Geobear укрепляют подстилающий грунт и повышают его несущую способность, что обеспечивает долговременную поддержку фундамента. Этот уникальный и запатентованный процесс представляет собой быструю и ненарушающую работу альтернативу забивке фундамента и свай и укреплению грунта.Наш геополимер можно использовать для закачки на глубину до 9 м под ленточные, подкладочные и плитные фундаменты, а также для восстановления поврежденных инженерных систем свай и улучшения грунта.
В нашем методе структурной поддержки (первоначально Uretek PowerPile) используются геополимерные столбы, которые можно вводить непосредственно под бетонные плиты перекрытий и фундаменты зданий. Геополимерные столбы идеально подходят для труднодоступных мест, поскольку для установки не требуются большие буровые установки или конструкции для передачи нагрузки.Структурная поддержка Geobear создает минимальные нарушения, шум, пыль или беспорядок.
Геополимервпрыскивается в гибкий и расширяющийся рукав PowerPile через небольшое отверстие шириной 30-50 мм, образуя столб. Этот метод замедляет или полностью останавливает провисание, а геополимерные столбы PowerPile уплотняют окружающий грунт.
Альтернативный свайный фундамент
Свайные фундаменты – это подземные сооружения, поддерживающие здание. Сваи — это длинные столбы, уходящие вниз в землю, чтобы поддерживать устойчивость здания над ними.Они обычно используются в ситуациях, когда верхний слой почвы слаб и не может выдержать вес здания. В этом случае столбы достигают более твердого слоя камня или почвы под ним, чтобы поддержать здание. Они также широко используются в высотных зданиях, где весь вес сконцентрирован в одном месте. Свайные фундаменты могут выдерживать больший вес, чем фундаменты на фундаменте.
Традиционные типы свайного фундамента
Традиционные сваи бывают двух типов.Оба обычно изготавливаются из бетона или стали и забиваются в землю в ходе значительного строительного процесса.
Концевые опорные сваи
Концевые опорные сваиотносятся к упомянутому ранее типу и используются со слабым грунтом верхнего уровня. Конец сваи упирается в более твердый слой глубже в землю, фактически минуя более слабый верхний слой и используя нижний слой для поддержки здания.
Висячие сваи
Висячие сваи работают, используя боковую силу для поддержки здания.Чем глубже они вбиты в землю, тем сильнее они заглублены и тем больше они передают нагрузку здания на землю через свои боковые стороны.
Геополимерные столбы PowerPile
Это современный и чрезвычайно эффективный тип свайного фундамента. Эта уникальная технология структурной поддержки запатентована компанией Geobear (ранее Uretek). Геополимерные столбы PowerPile подходят как для устранения просадок, так и для укрепления очень слабых грунтов. Они обеспечивают полную поддержку, необходимую для свайных фундаментов, и в то же время являются более эффективным и менее разрушительным процессом, чем традиционные сваи.
Для создания геополимерных столбов сваи узкого диаметра с расширяемой оболочкой вставляются под землю через небольшие отверстия диаметром до 50 мм. Внутрь обсадной колонны нагнетается высокорасширяющийся геополимер, образующий сваю диаметром до 400 мм, которая практически сразу затвердевает. Геополимерные столбы PowerPile устраняют необходимость в дорогостоящей и разрушительной традиционной забивке свай, что приводит к минимальному беспорядку и нарушениям.
Если вы хотите узнать больше об инновационных геополимерных решениях для структурной поддержки Geobear, позвоните нам по телефону 0800 084 3503 или заполните нашу контактную форму сегодня.
