Свайное основание под фундамент | Город свай

Свайно-ленточный фундамент используется в тех случаях, когда грунт на стройплощадке чересчур насыщен водой, если вода после осадков на несколько дней остается в верхних слоях почвы. Свайно-ленточный фундамент соединяет все преимущества свайного и ленточного. Лента в фундаменте играет распределительную роль, благодаря ленте нагрузка равномерно распределяется по всему основанию. Сваи же играют роль якорей, стабилизирующих плавающее в межсезонье основание дома. Этот фундамент вполне можно возвести самому, имея под рукой пару родственников-помощников.

Ленточный фундамент на сваях возводят на нестойком грунте, на площадке для строительства расположенной на наклонной плоскости, на участках со сложным ландшафтом. Преимущественно на такое основание ставят легкие постройки: дома или бани из бруса, каркасники, дома из газо- и пенобетона. Для домов с двумя этажами подойдет
мелкозаглубленный фундамент. Незаглубленный вид фундамента преимущественно используется для строительства бань.

Фундамент на свайном основании: этапы строительства

1. Строительство обычно начинается с разметки на основании предварительно составленного проекта. Колышками отмечают места поворота фундамента, на местах установки свай также устанавливают колышки.
2.  Траншеи роются на глубину 400 мм.
3. По средней линии траншей с шагом в 200 см или по размеченным местам бурят скважины под сваи. Глубина скважин должна быть больше глубины промерзания грунта. Необходимо учесть при расчете глубины еще место для песчаной подушки на дне скважины. Глубины песчаной подушки достаточно 100 мм. Диаметр скважины должен соответствовать трети ширины ленточного фундамента.
4. Засыпаем в каждую скважину на дно песчаную подушку, проливаем её водой и трамбуем.
5. После того как пробурены отверстия для свай можно приступать к гидроизоляционным работам. Следует согнуть лист в трубу лист рубероида и вставить его в скважину. Конец трубы должен возвышаться над дном траншеи на 30 см примерно.
6. Далее засыпаем песок на дно траншеи глубиной 5-10 см дно траншеи, песок проливаем и трамбуем.
7. Ставим опалубку.
8. Армируем 3–4 стрежнями арматуры скважины, перевязывая их каждые 20 см или сваривая. Арматуры должны возвышаться над скважиной на 30-40 см.
9. Армируется лента фундамента. Арматуру нужно связать таким образом, чтобы стержни не касались опалубки и не достигали дна траншеи (лучше каркас установить на обломки кирпичей. Это необходимо для того, чтобы не происходила преждевременная коррозия фундамента от его взаимодействия арматурного каркаса с воздухом.
10. Заливка скважин бетоном производится послойно по 15–20 см с обязательным штыкованием для уменьшения количества воздушных пузырьков в массе бетона.
11. В последнюю очередь заливается лента фундамента. Принцип заливки тот же — послойная заливка по 15–20 см с обязательным штыкованием или применением глубинного вибратора.

Если планируется установка более тяжелого дома, то можно сделать уширения на конце скважин для заливки столбиков по технологии ТИСЭ.

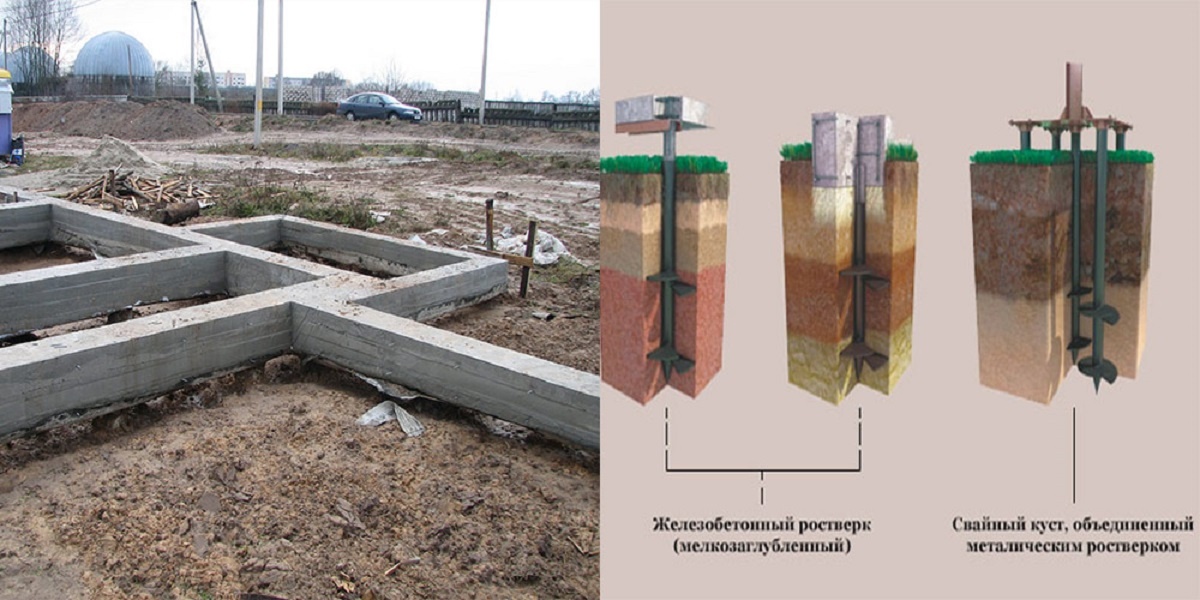

Свайно-ростверковый фундамент

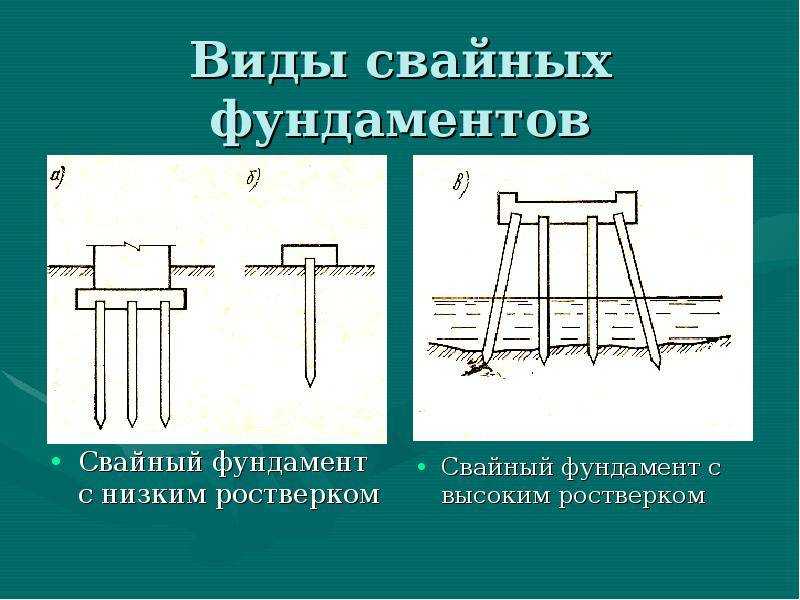

Есть другой тип фундамента — свайно-ростверковый висячий. Воздушный зазор между ростверком и грунтом предохраняет основание здания от морозного пучения. Существует 3 типа ростверка:

1. заглубленный;
2. незаглубленный;
3. висячий.

Висячий ростверк описан ниже. Мелкозаглубленный ростверк не воспринимает дополнительную нагрузку, а служит только для защиты подполья. Заглубленные ростверки используются для строительства тяжелых зданий и имеют большую стоимость.

Свайно-ростверковый фундамент висячего типа

Висячий свайно-ростверковый фундамент представляет собой монолитную ленту, которая соединяет по периметру оголовки свай. Висячий фундамент может выглядеть и как монолитная плита, объединяющая все опоры. Основная задача конструкции остается прежней — равномерное распределение нагрузки от объекта строительства на все основание дома. Ростверк — это верхняя часть этого фундамента, которая связывает все сваи в единое целое.
Этот тип основания устанавливают на слабом грунте, когда верхний слой может не выдержать вес постройки. Слабые грунты — это глинистые, суглинистые, лессовидные, торфяные почвы, плывуны. Чтобы не снимать большой слой грунта при строительстве используют сваи. На слабых грунтах нагрузка должна передаваться слоям почвы глубже залегающим, которые плотнее за счет чего обладают большей несущей способностью. Строится такое основание в районах с глубиной промерзания грунта не больше полутора метров. Сваи различаются по виду заглубления на:

• забивные;
• набивные;
• винтовые.

К преимуществам такого фундамента можно отнести:

• подземная и надземная части связываются в единое прочное целое;
• высокую надежность;
• отсутствие необходимости в проведении земляных работ;
• возможность строительства на любом рельефе;
• незначительные траты на стройматериалы;
• возможность зимнего устройства;
• отсутствие просадки грунта при подтоплении или вспучивании;
• быстрота возведения;
• недорогая себестоимость фундамента.

Виды свай для ростверкового фундамента

Забивные сваи приобретают заранее. На слабом грунте их вдавливают в почву, в плотный грунт сваи забивают ударным методом.

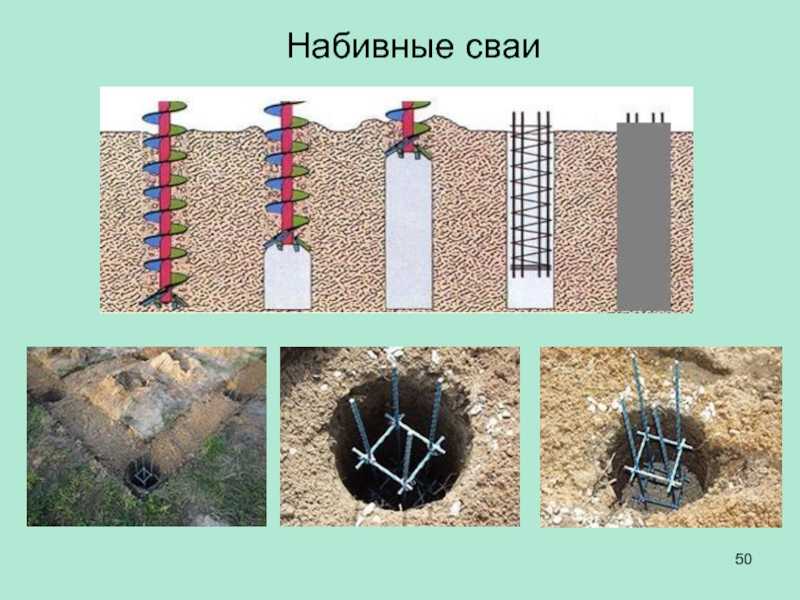

Набивные сваи изготавливаются сразу на месте, армированием и заливкой бетоном.
Винтовые сваи похожи на большой шуруп. Они вкручиваются в грунт подобно большим винтам.

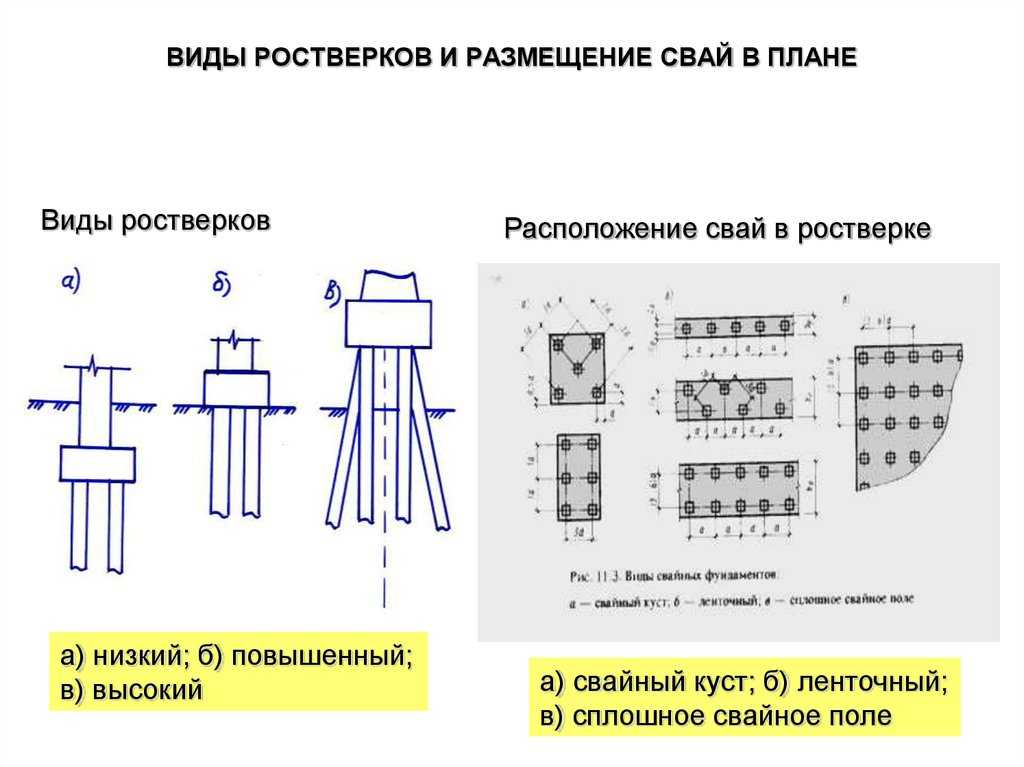

Особенности разметки свайного поля

Свайные поля имеют несколько вариантов обустройства. Зависит это в основном от архитектурных особенностей объекта.
Ленточное — свай устанавливаются по всему периметру на определенном расстоянии друг от друга. Расстояние подбирается в зависимости от особенностей грунте и веса здания.
Кустовое — несколько свай дополнительно устанавливаются под несущие стены, печь, место, где будет расположена лестница на второй этаж, где будет стоять ванна. Словом, под нагруженными элементами.
Шахматное свайное поле применяется для бетонирования больших по размерам площадей.

Этапы работ

1. Размечаем на грунте фундамент, отмечаем места для установки свай. Монтаж готовых свай обычно производится при помощи спецтехники и не представляет затруднений, поэтому рассмотрим обустройство фундамента с набивными сваями. Основное при обустройстве фундамента из готовых свай — после их заглубления выровнять их с помощью уровня по горизонтали и обрезать.
2. Бурим отверстия для свай глубиной на 50–60 см ниже уровня промерзания грунта. В малоэтажном строительстве обычно бывает достаточно погрузить сваи на 2–3 метра в грунт в средней полосе.
3. В скважину устанавливаем арматуру, делаем опалубку для выступающих сверху частей свай. Заливаем сваи раствором. Из свай должна торчать арматура, которая будет погружена в ростверк в дальнейшем. Заливаем раствором и металлические сваи, чтобы уменьшить процессы коррозии.
4. Собираем армирующий каркас ростверка. Конструкция каркаса должна состоять из 2 рядов прутьев, соединенных вертикальной арматурой. Расстояние между вертикальными стержнями составляет 30–40 см.
5. Закрепляем каркас на сваях. На углах арматура загибается в разные стороны. Контур каркаса должен быть замкнут по периметру.
6. Строим опалубку. Для заливки висячего ростверка под опалубку между сваями устанавливают дополнительные опоры.
7. Производится заливка бетона в опалубку.

Во многом надежность и прочность основания зависят от марки бетона. Для обустройства фундамента под легкие каркасные дома лучше брать бетон марки М200, для деревянных домов из бруса используют М250-М300. Для тяжелых строений лучше применять бетон марки М350.

При заказе этого типа фундамента отмечается дешевизна технологии монтажа основы. В стоимость включается выноска осей, бурение, монтаж свай, армирование ростверка, заливка бетоном. Скважину можно сделать бурами разного диаметра, а также с применением бура Тисэ. Единственным ограничением применения этой основы для строительства домов является общая масса.

Возведение качественного фундамента – важная задача, решать которую необходимо в самом начале строительства дома. И от правильного выбора типа основания будет зависеть долговечность и дальнейшая судьба дома. Построив свайно-ростверковый фундамент своими руками из качественных стройматериалов вы будете уверены, что ваш дом построен на века.

Основные принципы и классификация свайных фундаментов

1. Введение

Мелкие и глубокие фундаменты обозначают относительную глубину грунта, на котором основаны здания. Когда глубина фундамента меньше ширины фундамента и менее десяти футов в глубину, это мелкий фундамент. Неглубокие фундаменты используются, когда поверхностные грунты достаточно прочны, чтобы выдерживать возложенные нагрузки. Если глубина фундамента больше ширины фундамента здания, то это фундамент глубокого заложения. Глубокие фундаменты часто используются для передачи строительных нагрузок глубже в землю.

2. Условия, при которых используются глубокие фундаменты

• Почвы у поверхности с относительно слабой несущей способностью (700 фунтов на квадратный фут или менее)
• Почвы у поверхности, содержащие расширяющиеся глины (усадочные/вспучивающиеся почвы)
• Поверхностные грунты, подверженные эрозии или размыву

3. Классификация глубоких фундаментов

Глубокие фундаменты подразделяются на три категории:

• Свайные фундаменты
• Фундаменты колодцев
• Фундаменты кессонов

Типы фундаментов и основные механизмы, связанные с классификацией фундаментов глубокого заложения, рассматриваются в нашем курсе экзамена FE по гражданским экзаменам для тех, кто готовится стать инженером-стажером.

4. Свайные фундаменты

Свайный фундамент определяется как ряд колонн, сооруженных или вставленных в землю для передачи нагрузок на нижний уровень грунта. Свая представляет собой длинный цилиндр, сделанный из прочного материала, например бетона. Сваи втыкаются в землю, чтобы служить устойчивой опорой для конструкций, построенных на них. Сваи передают нагрузки от конструкций на твердые слои, скалы или грунт с высокой несущей способностью. Сваи поддерживают конструкцию, оставаясь прочно закрепленными в грунте. Поскольку свайные фундаменты устанавливаются в грунте, они более устойчивы к эрозии и размыву.

5. Установка свайных фундаментов

Сваи сначала забиваются на уровне земли, а затем забиваются или вбиваются в землю с помощью копра. Сваебойный молот — это машина, которая удерживает сваю вертикально и забивает ее в землю. Удары повторяются путем поднятия тяжелого веса и опускания его на вершину сваи. Сваи следует забивать в землю до тех пор, пока не будет достигнута точка отказа, то есть точка, в которой свая не может быть забита в грунт дальше. Способ установки свай является основным фактором, влияющим на структурную целостность свайных фундаментов. Метод с забивными сваями является идеальным вариантом, поскольку он меньше всего нарушает поддерживающий грунт вокруг сваи и обеспечивает самую высокую несущую способность каждой сваи. Так как каждая свая имеет зону влияния на грунт вокруг себя, сваи должны располагаться достаточно далеко друг от друга, чтобы нагрузки распределялись равномерно.

6. Категории свай

В зависимости от назначения сваи подразделяются на несущие, висячие, висячие, вбивные, направляющие и шпунтовые.

В зависимости от состава материалов сваи подразделяются на деревянные сваи, бетонные сваи, сваи из песка или стальные сваи.

1)Опорные сваи забивают в землю до достижения твердого слоя. Несущие сваи опираются на твердые слои и служат опорами для поддержки конструкции. Несущие сваи допускают вертикальные нагрузки и передают строительную нагрузку на твердый слой под ними.

2) Висячие сваи используются, когда грунт мягкий и нет твердых слоев. Эти сваи длинные, а поверхности имеют шероховатость для увеличения площади поверхности и повышения сопротивления трению. Они оказывают сопротивление трению между их внешней поверхностью и контактирующей почвой. Висячие сваи не опираются на твердые породы.

3)Сваи забиваются под наклоном, чтобы противостоять наклонным нагрузкам.

4) Направляющие сваи используются при формировании коффердамов для обеспечения стабильного фундамента для подводного строительства.

Основные принципы устройства свайных фундаментов и их классификация являются рекомендуемыми темами для изучения перед сдачей экзамена FE по гражданскому строительству.

7. Типы свай по форме и составу

Что такое свайный фундамент? Типы свайных фундаментов

Фундаменты обеспечивают поддержку конструкции и передают нагрузки от конструкции на грунт. Но слой, на который фундамент передает нагрузку, должен иметь достаточную несущую способность и подходящие характеристики осадки. Существует несколько типов фундаментов в зависимости от различных соображений, таких как:0005

• Суммарная нагрузка от надстройки.
• Почвенные условия.
• Уровень воды.
• Чувствительность к шуму и вибрации.
• Доступные ресурсы.
• Сроки реализации проекта.
• Стоимость.

Вообще говоря, фундаменты можно разделить на неглубокие и глубокие. Неглубокие фундаменты обычно используются, когда несущая способность поверхностного грунта достаточна для того, чтобы выдерживать нагрузки, создаваемые конструкцией. С другой стороны, различные типы глубоких фундаментов обычно используются, когда несущая способность поверхностного грунта недостаточна для восприятия нагрузок, создаваемых конструкцией. Таким образом, нагрузки должны передаваться на более глубокий уровень, где слой грунта имеет более высокую несущую способность. Свайный фундамент – это один из типов фундамента глубокого заложения. Инженеры-основатели проявляют огромный интерес к забивке свай в гражданском строительстве. В этой статье мы обсудим детали свайного фундамента, а также определение свайного фундамента.

Свайный фундамент , тип глубокого фундамента, может быть определен как тонкая колонна или длинный цилиндр, сделанный из материалов, таких как бетон или сталь, которые используются для поддержки конструкции и передачи нагрузки на желаемой глубине либо с помощью концевой опоры. или трения кожи.

Свайные фундаменты фундаменты глубокого заложения. Они состоят из длинных тонких столбчатых элементов, обычно изготавливаемых из стали или железобетона, а иногда и из дерева. Фундамент называют «свайным», если его глубина более чем в три раза превышает его ширину.

Фундаментные сваи обычно используются для больших сооружений и в ситуациях, когда грунт на небольшой глубине не подходит для сопротивления чрезмерной осадке, противодействия поднятию и т. д.

Когда использовать свайный фундамент

Часто возникает вопрос, когда свайный фундамент подходит для . Ниже приведены ситуации, когда использование системы свайного фундамента может быть выгодным.

• При высоком уровне грунтовых вод оптимальным решением являются свайные фундаменты.
• Большие и неравномерные нагрузки от надстройки.
• Другие типы фундаментов дороже или нецелесообразны.
• Когда грунт на небольшой глубине сжимаем.
• Когда существует вероятность размыва, из-за его расположения вблизи русла реки или берега моря и т. д.
• Когда вблизи сооружения имеется канал или система глубокого дренажа.
• Когда выемка грунта невозможна на требуемую глубину из-за плохого состояния грунта.
• Когда становится невозможным поддерживать траншеи фундамента сухими с помощью откачки или любым другим способом из-за сильного просачивания.

Всякий раз, когда возникает одно из вышеперечисленных условий (где подходят свайные фундаменты), инженер-основатель должен выбрать фундамент для сооружения среди различных типов свайного фундамента.

Свайные фундаменты можно классифицировать в зависимости от функции, материалов, процесса установки и т. д. В строительстве используются следующие типы свайных фундаментов:

1. На основе функции или использования
   1. Сваи листов
   2. Сваи с нагрузкой
   3. Конечные свайные свай
   4. .
   5. Стальные сваи
   6. Композитные сваи

Следующая диаграмма представляет различные типы свай в строительстве, рассмотренные выше.

Эти типы свайных фундаментов кратко описаны ниже.

Классификация свайных фундаментов на основе функции или использования

Как видно из следующей диаграммы, существует пять типов свай, основанных на использовании и функциях свайных фундаментов.

Шпунтовые сваи

Этот тип свай в основном используется для боковой поддержки. Обычно они противостоят боковому давлению рыхлого грунта, потока воды и т. д. Их обычно используют для перемычек, траншейных заграждений, берегоукрепления и т. д. Они не используются для вертикальной поддержки конструкции. Они обычно используются для следующих целей:

• Строительство подпорных стен.
• Защита от береговой эрозии.
• Сохраните рыхлый грунт вокруг котлованов фундамента.
• Для изоляции фундамента от прилегающих грунтов.
• Для удержания грунта и, таким образом, увеличения несущей способности грунта.

Несущие сваи

Этот тип свайного фундамента в основном используется для передачи вертикальных нагрузок от конструкции на грунт. Эти несущие свайные фундаменты передают нагрузки через грунт с плохими несущими свойствами на слой, способный нести нагрузку. В зависимости от механизма передачи нагрузки от сваи к грунту несущие сваи могут быть дополнительно классифицированы как заливные.

Опорные сваи

В этом типе свайного фундамента нагрузки проходят через нижний конец сваи. Нижний конец опорных свай опирается на прочный слой грунта или скалы. Обычно ворс упирается в переходный слой слабого и сильного убийцы. В результате свая выполняет роль колонны и надежно передает нагрузку на прочный слой.

Общая несущая способность торцевого свайного фундамента может быть рассчитана путем умножения площади вершины сваи на несущую способность на той конкретной глубине грунта, на которую опирается свая. С учетом разумного запаса прочности рассчитывается диаметр сваи.

Висячая свая

Висячая свая передает нагрузку от конструкции на грунт за счет силы трения между поверхностью сваи и грунтом, окружающим сваю, таким как жесткая глина, песчаный грунт и т. д. Трение может возникать для на всю длину сваи или на определенную длину сваи в зависимости от пластов грунта. В висячих сваях, как правило, вся поверхность сваи работает на передачу нагрузки от конструкции к грунту.

Площадь поверхности сваи, умноженная на безопасную силу трения, развиваемую на единицу площади, определяет грузоподъемность сваи.

При проектировании висячей сваи необходимо тщательно оценить поверхностное трение, возникающее на поверхности сваи, и принять во внимание разумный коэффициент безопасности. Кроме того, можно увеличить диаметр, глубину и количество свай, а также сделать поверхность сваи шероховатой для увеличения несущей способности висячей сваи.

Сваи для уплотнения грунта

В отличие от других типов свайных фундаментов, этот тип свай не несет прямых нагрузок. Сваи этого типа забиваются через небольшие промежутки для увеличения несущей способности грунта за счет уплотнения.

Типы свай по материалам и методу строительства свайного основания

В первую очередь сваи можно разделить на две части. Перемещаемые сваи и несмещаемые или сменные сваи. Сваи, которые вызывают вертикальное и радиальное смещение грунта по мере того, как они вбиваются в землю, известны как сваи смещения. В случае сменных свай земля бурится и грунт удаляется, а затем полученное отверстие либо заполняется бетоном, либо вставляется сборная бетонная свая. По материалам устройства свайных фундаментов и способу их установки несущие сваи можно классифицировать следующим образом:

1. Timber Piles
   1. Untreated
   2. Treated with Preservative
2. Concrete Piles
   1. Pre-cast Piles
   2. Cast-in-place Piles
3. Steel Piles
   1. I-Section Piles
   2. Hollow Piles
4. Композитные сваи

Деревянные сваи

Деревянные сваи представляют собой типы свайных фундаментов, размещаемых ниже уровня воды. Они служат примерно около 30 лет. Они могут быть прямоугольной или круглой формы. Их диаметр или размер может варьироваться от 12 до 16 дюймов. Длина ворса обычно в 20 раз больше его ширины.

Обычно рассчитаны на 15-20 тонн. Дополнительную прочность можно получить, прикрепив накладки к сваям болтами.

Преимущества деревянных свай

• Доступны деревянные сваи стандартных размеров.
• Экономичный.
• Простота установки.
• Низкая вероятность повреждения.
• Фундаменты из деревянных свай после установки можно отрезать на любую желаемую длину.
• При необходимости деревянные сваи легко выдвигаются.

Недостатки деревянных свай

• Сваи большей длины не всегда доступны.
• Трудно получить прямые сваи, если они малой длины.
• Трудно забить сваю, если слой грунта очень твердый.
• Сварка деревянных свай затруднена.
• Деревянные или деревянные сваи не подходят для использования в качестве опорных свай.
• Для долговечности деревянных свай необходимо принимать специальные меры. Например, деревянные сваи часто обрабатывают консервантами.

Бетонные сваи

Сборные бетонные сваи

Сборный бетонный свайный фундамент заливается в свайное ложе горизонтальной формы, если они имеют прямоугольную форму. Обычно круговые сваи отливают в вертикальных формах. Сборные сваи обычно армируют сталью, чтобы предотвратить поломку во время их перемещения от литейной площадки к месту расположения фундамента. После того, как сваи отлиты, необходимо провести отверждение в соответствии со спецификацией. Обычно период отверждения сборных свай составляет от 21 до 28 дней.

Преимущества сборных свай

• Обеспечивает высокую стойкость к химическим и биологическим трещинам.
• Обычно имеют высокую прочность.
• Для облегчения забивки по центру сваи может быть установлена ​​труба.
• Если сваи залиты и готовы к забивке до наступления срока установки, это может увеличить темпы работ.
• Может быть обеспечено удержание арматуры.
• Качество ворса можно контролировать.
• При обнаружении неисправности ее можно заменить перед поездкой.
• Сборные сваи можно забивать под воду.
• Сваи можно нагружать сразу после того, как они будут забиты на необходимую длину.

Недостатки сборных свай

• После того, как длина сваи определена, впоследствии ее трудно увеличить или уменьшить.
• Их трудно мобилизовать.
• Требуется тяжелое и дорогое оборудование для вождения.
• Поскольку они недоступны для покупки в готовом виде, это может привести к задержке проекта.
• Существует вероятность поломки или повреждения при перемещении и забивке свай.

Сваи из монолитного бетона

Этот тип свайного основания сооружается путем бурения грунта до нужной глубины, а затем заливки свежезамешанного бетона в этом месте и его там затвердевания. монолитный бетонный свайный фундамент строится либо путем вбивания металлической оболочки в землю и заполнения ее бетоном, оставляя оболочку с бетоном, либо оболочку вытаскивают во время заливки бетона. Обычно в монолитных сваях используют круглые сваи.

Преимущества фундамента из монолитных бетонных свай

• Оболочки легкие, поэтому с ними легко обращаться.
• Длину свай можно легко изменить.
• Оболочки могут быть собраны на месте.
• Не требуется чрезмерных усилий, только для предотвращения повреждений при обращении.
• Отсутствие возможности поломки при установке.
• При необходимости можно легко установить дополнительные сваи.

Недостатки монолитных бетонных свай

• При установке этого типа свайного фундамента требуется тщательный надзор и контроль качества.
• Требуется достаточное место на участке для хранения материалов, используемых для строительства.
• Трудно соорудить монолитные сваи в местах с сильным потоком подземных вод.
• Нижняя часть стопки может быть несимметричной.
• Если свая не армирована и не обсажена, свая может разрушиться при растяжении под действием подъемной силы.

Стальные сваи

Стальные сваи могут быть двутаврового сечения или полой трубы. Они залиты бетоном. Размер может варьироваться от 10 дюймов до 24 дюймов в диаметре, а толщина обычно составляет ¾ дюйма. Из-за небольшой площади сечения сваи легко забивать. В основном они используются в качестве опорных свай.
