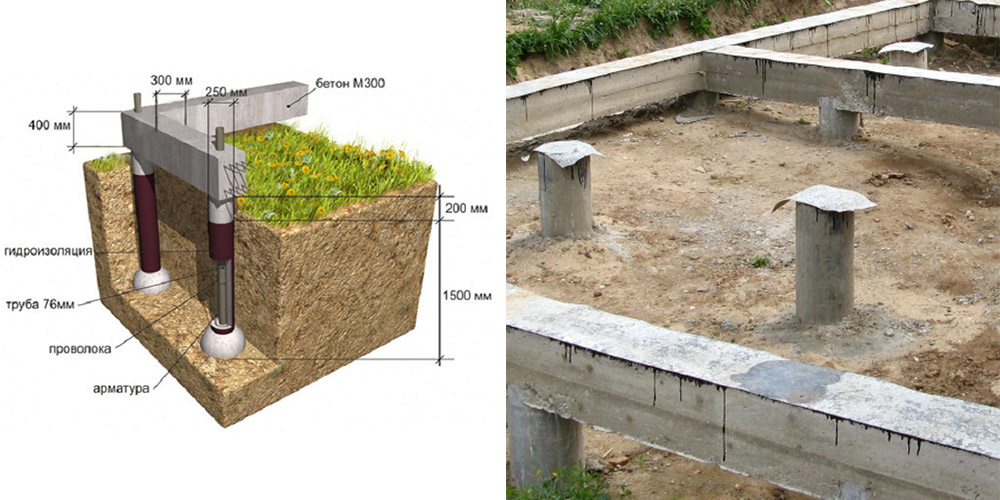

Свайно-ленточный фундамент используется в тех случаях, когда грунт на стройплощадке чересчур насыщен водой, если вода после осадков на несколько дней остается в верхних слоях почвы. Свайно-ленточный фундамент соединяет все преимущества свайного и ленточного. Лента в фундаменте играет распределительную роль, благодаря ленте нагрузка равномерно распределяется по всему основанию. Сваи же играют роль якорей, стабилизирующих плавающее в межсезонье основание дома. Этот фундамент вполне можно возвести самому, имея под рукой пару родственников-помощников.

Ленточный фундамент на сваях возводят на нестойком грунте, на площадке для строительства расположенной на наклонной плоскости, на участках со сложным ландшафтом. Преимущественно на такое основание ставят легкие постройки: дома или бани из бруса, каркасники, дома из газо- и пенобетона. Для домов с двумя этажами подойдет
мелкозаглубленный фундамент. Незаглубленный вид фундамента преимущественно используется для строительства бань.

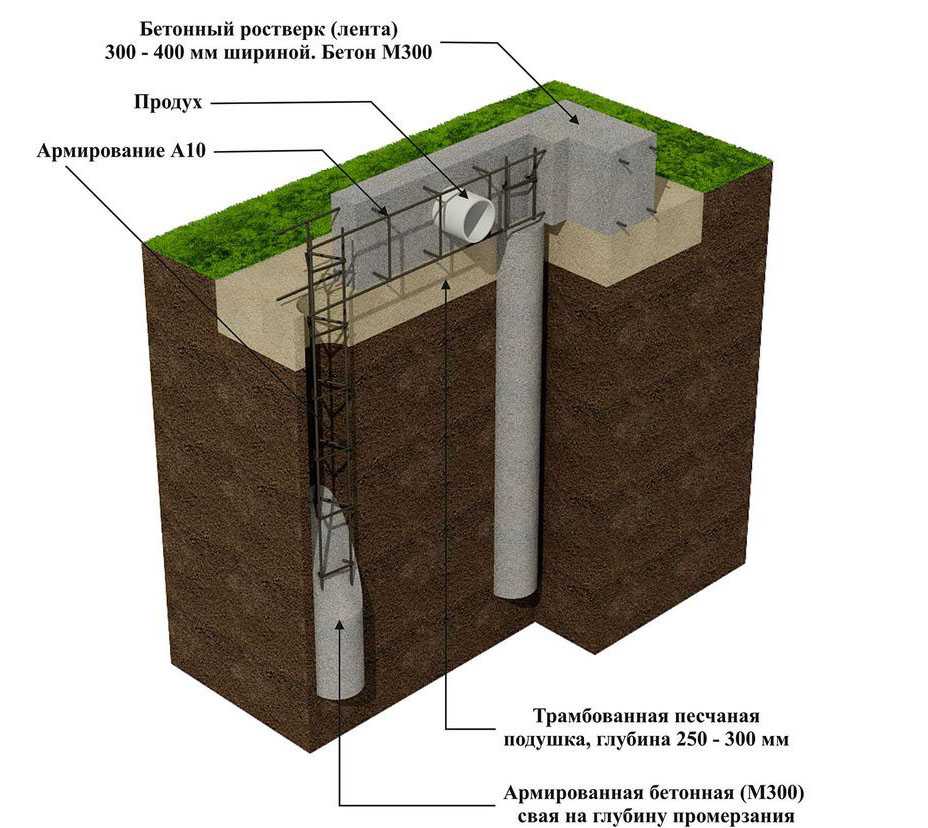

Фундамент на свайном основании: этапы строительства

1. Строительство обычно начинается с разметки на основании предварительно составленного проекта. Колышками отмечают места поворота фундамента, на местах установки свай также устанавливают колышки.
2.  Траншеи роются на глубину 400 мм.
3. По средней линии траншей с шагом в 200 см или по размеченным местам бурят скважины под сваи. Глубина скважин должна быть больше глубины промерзания грунта. Необходимо учесть при расчете глубины еще место для песчаной подушки на дне скважины. Глубины песчаной подушки достаточно 100 мм. Диаметр скважины должен соответствовать трети ширины ленточного фундамента.
4. Засыпаем в каждую скважину на дно песчаную подушку, проливаем её водой и трамбуем.
5. После того как пробурены отверстия для свай можно приступать к гидроизоляционным работам. Следует согнуть лист в трубу лист рубероида и вставить его в скважину. Конец трубы должен возвышаться над дном траншеи на 30 см примерно.
6. Далее засыпаем песок на дно траншеи глубиной 5-10 см дно траншеи, песок проливаем и трамбуем.
7. Ставим опалубку.
8. Армируем 3–4 стрежнями арматуры скважины, перевязывая их каждые 20 см или сваривая. Арматуры должны возвышаться над скважиной на 30-40 см.
9. Армируется лента фундамента. Арматуру нужно связать таким образом, чтобы стержни не касались опалубки и не достигали дна траншеи (лучше каркас установить на обломки кирпичей. Это необходимо для того, чтобы не происходила преждевременная коррозия фундамента от его взаимодействия арматурного каркаса с воздухом.
10. Заливка скважин бетоном производится послойно по 15–20 см с обязательным штыкованием для уменьшения количества воздушных пузырьков в массе бетона.
11. В последнюю очередь заливается лента фундамента. Принцип заливки тот же — послойная заливка по 15–20 см с обязательным штыкованием или применением глубинного вибратора.

Если планируется установка более тяжелого дома, то можно сделать уширения на конце скважин для заливки столбиков по технологии ТИСЭ.

Свайно-ростверковый фундамент

Есть другой тип фундамента — свайно-ростверковый висячий. Воздушный зазор между ростверком и грунтом предохраняет основание здания от морозного пучения. Существует 3 типа ростверка:

1. заглубленный;
2. незаглубленный;
3. висячий.

Висячий ростверк описан ниже. Мелкозаглубленный ростверк не воспринимает дополнительную нагрузку, а служит только для защиты подполья. Заглубленные ростверки используются для строительства тяжелых зданий и имеют большую стоимость.

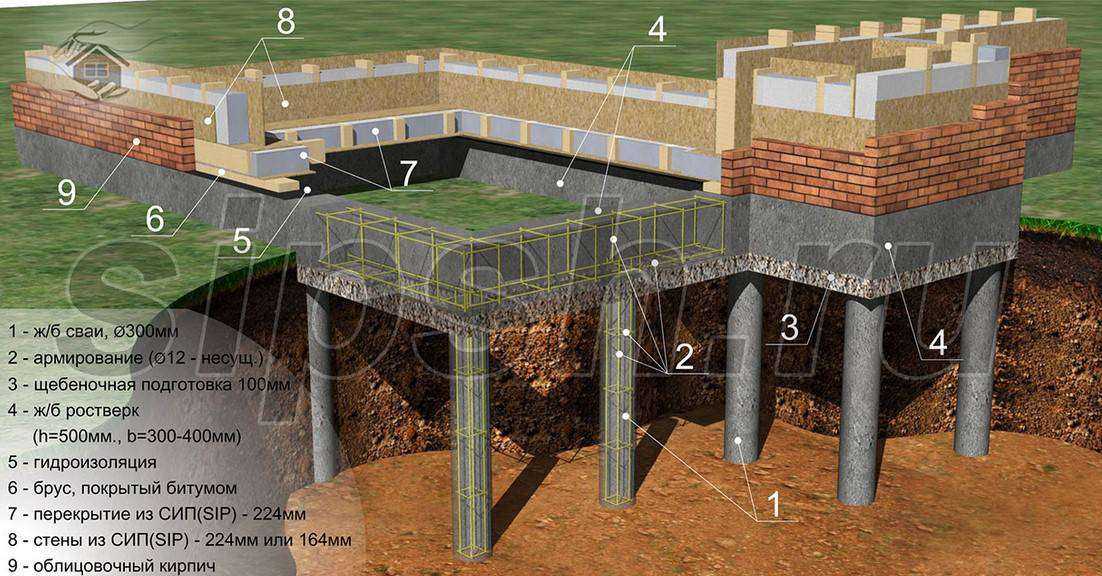

Свайно-ростверковый фундамент висячего типа

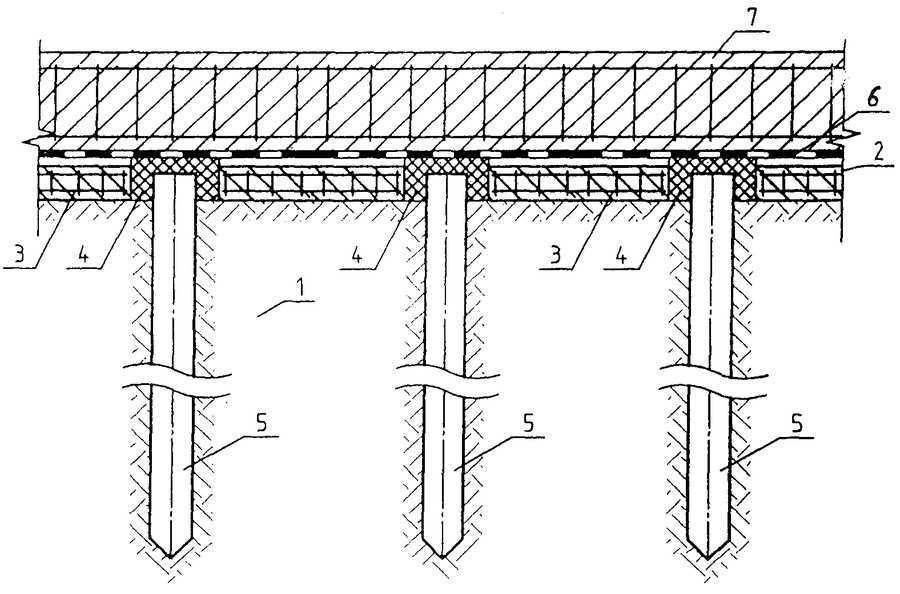

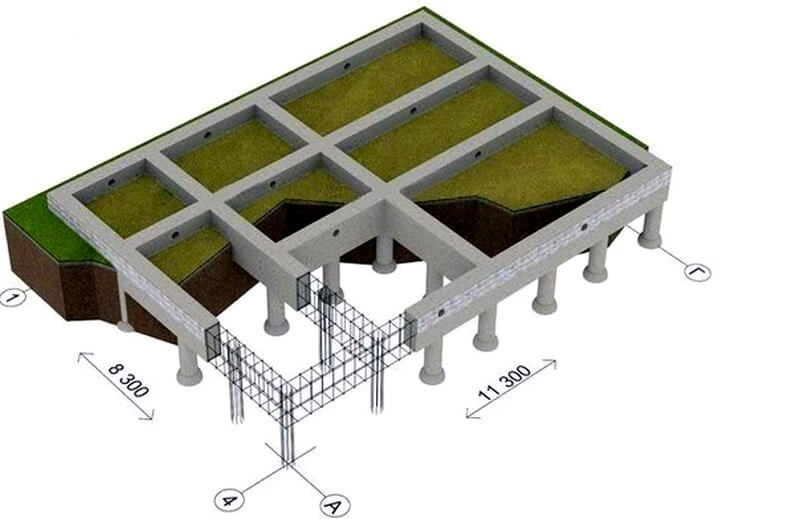

Висячий свайно-ростверковый фундамент представляет собой монолитную ленту, которая соединяет по периметру оголовки свай. Висячий фундамент может выглядеть и как монолитная плита, объединяющая все опоры. Основная задача конструкции остается прежней — равномерное распределение нагрузки от объекта строительства на все основание дома. Ростверк — это верхняя часть этого фундамента, которая связывает все сваи в единое целое.
Этот тип основания устанавливают на слабом грунте, когда верхний слой может не выдержать вес постройки. Слабые грунты — это глинистые, суглинистые, лессовидные, торфяные почвы, плывуны. Чтобы не снимать большой слой грунта при строительстве используют сваи. На слабых грунтах нагрузка должна передаваться слоям почвы глубже залегающим, которые плотнее за счет чего обладают большей несущей способностью. Строится такое основание в районах с глубиной промерзания грунта не больше полутора метров. Сваи различаются по виду заглубления на:

• забивные;
• набивные;
• винтовые.

К преимуществам такого фундамента можно отнести:

• подземная и надземная части связываются в единое прочное целое;
• высокую надежность;
• отсутствие необходимости в проведении земляных работ;
• возможность строительства на любом рельефе;
• незначительные траты на стройматериалы;
• возможность зимнего устройства;
• отсутствие просадки грунта при подтоплении или вспучивании;
• быстрота возведения;
• недорогая себестоимость фундамента.

Виды свай для ростверкового фундамента

Забивные сваи приобретают заранее. На слабом грунте их вдавливают в почву, в плотный грунт сваи забивают ударным методом.

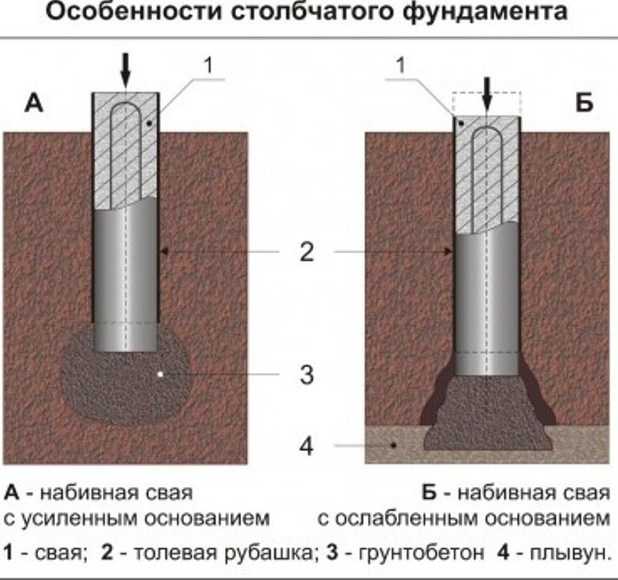

Набивные сваи изготавливаются сразу на месте, армированием и заливкой бетоном.

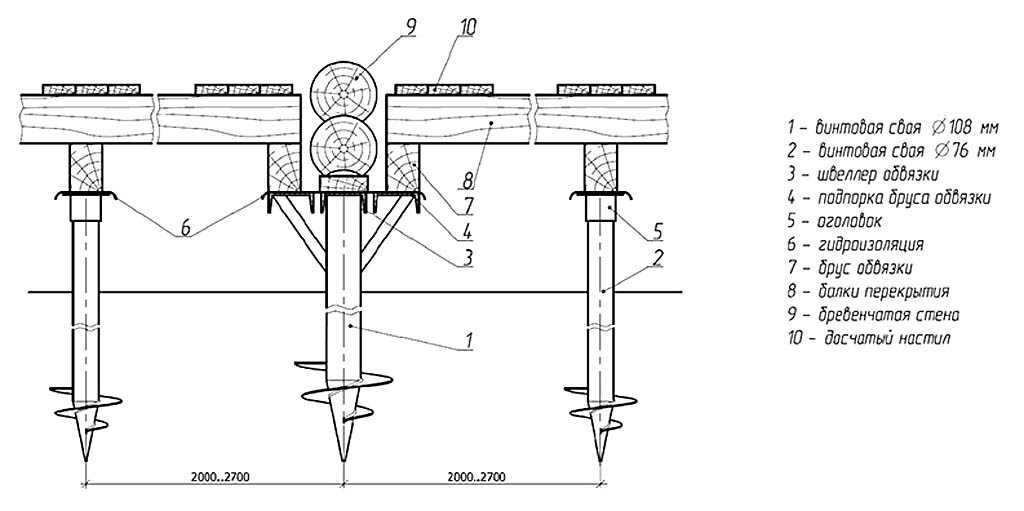

Винтовые сваи похожи на большой шуруп. Они вкручиваются в грунт подобно большим винтам.

Особенности разметки свайного поля

Свайные поля имеют несколько вариантов обустройства. Зависит это в основном от архитектурных особенностей объекта.
Ленточное — свай устанавливаются по всему периметру на определенном расстоянии друг от друга. Расстояние подбирается в зависимости от особенностей грунте и веса здания.
Кустовое — несколько свай дополнительно устанавливаются под несущие стены, печь, место, где будет расположена лестница на второй этаж, где будет стоять ванна. Словом, под нагруженными элементами.
Шахматное свайное поле применяется для бетонирования больших по размерам площадей.

Этапы работ

1. Размечаем на грунте фундамент, отмечаем места для установки свай. Монтаж готовых свай обычно производится при помощи спецтехники и не представляет затруднений, поэтому рассмотрим обустройство фундамента с набивными сваями. Основное при обустройстве фундамента из готовых свай — после их заглубления выровнять их с помощью уровня по горизонтали и обрезать.
2. Бурим отверстия для свай глубиной на 50–60 см ниже уровня промерзания грунта. В малоэтажном строительстве обычно бывает достаточно погрузить сваи на 2–3 метра в грунт в средней полосе.
3. В скважину устанавливаем арматуру, делаем опалубку для выступающих сверху частей свай. Заливаем сваи раствором. Из свай должна торчать арматура, которая будет погружена в ростверк в дальнейшем. Заливаем раствором и металлические сваи, чтобы уменьшить процессы коррозии.
4. Собираем армирующий каркас ростверка. Конструкция каркаса должна состоять из 2 рядов прутьев, соединенных вертикальной арматурой. Расстояние между вертикальными стержнями составляет 30–40 см.
5. Закрепляем каркас на сваях. На углах арматура загибается в разные стороны. Контур каркаса должен быть замкнут по периметру.
6. Строим опалубку. Для заливки висячего ростверка под опалубку между сваями устанавливают дополнительные опоры.
7. Производится заливка бетона в опалубку.

Во многом надежность и прочность основания зависят от марки бетона. Для обустройства фундамента под легкие каркасные дома лучше брать бетон марки М200, для деревянных домов из бруса используют М250-М300. Для тяжелых строений лучше применять бетон марки М350.

При заказе этого типа фундамента отмечается дешевизна технологии монтажа основы. В стоимость включается выноска осей, бурение, монтаж свай, армирование ростверка, заливка бетоном. Скважину можно сделать бурами разного диаметра, а также с применением бура Тисэ. Единственным ограничением применения этой основы для строительства домов является общая масса.

Возведение качественного фундамента – важная задача, решать которую необходимо в самом начале строительства дома. И от правильного выбора типа основания будет зависеть долговечность и дальнейшая судьба дома. Построив свайно-ростверковый фундамент своими руками из качественных стройматериалов вы будете уверены, что ваш дом построен на века.

Deprecated: Функция related_posts с версии 5.12.0 считается устаревшей! Используйте yarpp_related. in /home/c/cg84848/gorod-vs/public_html/wp-includes/functions.php on line 5383

Свайное основание — Большая Энциклопедия Нефти и Газа, статья, страница 1

Cтраница 1

Свайные основания устраиваются в тех случаях, когда слой грунта, способный воспринять нагрузку от сооружения, находится на большой глубине, а над ним находится слой слабого грунта или воды. Применение в этом случае свайного основания позволяет избежать водоотлива, трудоемких земляных и других дорогостоящих работ.  [1]

Свайное основание — дорого-е; им следует пользоваться тол. Сваи должны забиваться на глубину, исключающую осадку от возможной перегрузки.  [2]

Свайные основания устраивают при возведении сооружений и коллекторов на слабых грунтах. Свайные основания состоят из группы свай, которые погружают в грунт; сваи располагают параллельными рядами на расстоянии, равном 5 — 6 диаметрам ( или размерам поперечного сечения) друг от друга. Сваи проходят через слабый грунт и передают давление от сооружения на прочный ( малосжимаемый) грунт, в который они упираются своими концами; такие сваи называются сваями-стойками. В некоторых случаях сваями уплотняют слой слабого грунта, который и служит основанием под сооружение; сваи, располагаемые в слабом грунте и не доходящие до прочного грунта, называются висячими.  [3]

Свайные основания при строительстве тепловых электростанций применяют преимущественно для открытых распредустройств. Для погружения свай используют вибропогружатели.  [5]

Свайные основания применяют при сооружении главных корпусов открытых распределительных устройств и других объектов ГРЭС и ТЭЦ.  [7]

Свайные основания могут быть в виде свай-стоек, опирающихся на нижележащий пласт прочного грунта, или висячих свай, вертикальная нагрузка на которые передается сопротивлением грунта трению по боковой поверхности сваи или сопротивлением сдвигу грунта вокруг нее. Сваи изготавливают из древесины, бетона и железобетона.  [8]

Свайные основания должны проектировать в соответствии с указаниями ГОСТ 5305 — 50, а железобетонные ростверки, объединяющие куст свай в одно конструктивное целое, — в соответствии с действующими нормами проектирования железобетонных конструкций. Длину свай и расстояние между ними принимают наибольшими из условий величины нагрузок, качества грунта и возможности забивки имеющимися механизмами.  [10]

Свайные основания сооружений устраивают в слабых и насыпных грунтах, когда можно ожидать недопустимой, а главное, неравномерной осадки сооружения. Сваи забивают с помощью копров дизель-молотами и вибропогружателями.  [11]

Преимущество свайных оснований перед железобетонными фундаментами всех типов заключается ие только в экономии материалов и резком сокращении сроков сооружения линии, но и в повышении степени индустриализации строительных работ.

Применение свайных оснований не может быть рекомендовано в песчаных грунтах, а также в грунтах, содержащих гальку и валуны. Производство земляных работ с применением ямобуров является вполне современным способом, однако малые диаметры существующих буров ограничивают область их применения.  [13]

Использование свайных оснований исключает разработку грунта под котлован, что является весьма трудоемкой работой при глубоком промерзании грунтов и высоком уровне грунтовых вод летом. При возведении ленточного фундамента около 70 % времени и затрат труда приходится на земляные работы, включая рытье котлована, отвод грунтовых вод, погрузку и отвозку грунта, чистовую доработку котлована вручную. При строительстве свайных фундаментов эти работы исключены, экономятся трудозатраты и меньше требуется строительных машин; создаются более благоприятные условия для работы, снижается травматизм. Сроки возведения фундаментов сокращаются, уменьшается продолжительность строительства объекта в целом.

Применение свайных оснований под деревянные опоры и железобетонных свайных фундаментов под металлические опоры полностью исключает трудоемкие земляные работы по рытью котлованов для фундаментов и деревянных опор.  [15]

Страницы:      1    2    3    4

Проект свайного фундамента — Structville

Содержание

Глубокие фундаменты используются, когда слой грунта под конструкцией не способен выдержать нагрузку с допустимой осадкой или достаточной защитой от разрушения при сдвиге. Двумя распространенными типами глубоких фундаментов являются колодезные фундаменты (или кессоны) и свайные фундаменты. Сваи представляют собой относительно длинные тонкие элементы, которые забиваются в землю или забиваются на месте. Конструкция свайного фундамента включает в себя обеспечение соответствующего типа, размера, глубины и количества свай для поддержки нагрузки надстройки без чрезмерной осадки и снижения несущей способности. Глубокие фундаменты более дороги и технически более дороги, чем мелкие фундаменты.

Свайные фундаменты можно использовать в следующих случаях;

1. Когда верхний слой (слои) грунта сильно сжимаем и слишком слаб, чтобы выдерживать нагрузку, передаваемую надстройкой, для передачи нагрузки на нижележащую коренную породу или более прочный слой грунта используются сваи. Когда коренная порода не встречается на разумной глубине ниже поверхности земли, используются сваи для постепенной передачи структурной нагрузки на почву. Сопротивление приложенной конструкционной нагрузке определяется в основном сопротивлением трению на границе грунт-свая.
2. При воздействии горизонтальных сил свайные фундаменты сопротивляются изгибу, сохраняя при этом вертикальную нагрузку, передаваемую надстройкой. Такая ситуация обычно встречается при проектировании и строительстве подпорных конструкций и фундаментов высотных сооружений, подверженных воздействию сильного ветра и/или землетрясений.
3. Во многих случаях грунты на участке предлагаемого строения могут быть расширяющимися и просадочными. Эти почвы могут простираться на большую глубину под поверхностью земли. Экспансивные почвы набухают и сжимаются по мере увеличения и уменьшения содержания влаги, и давление набухания таких почв может быть значительным. При использовании мелкозаглубленного фундамента конструкция может получить значительные повреждения.
4. Фундаменты некоторых сооружений, таких как опоры ЛЭП, морские платформы и подвальные маты ниже уровня грунтовых вод, подвергаются действию подъемных сил. Иногда для этих фундаментов используются сваи, чтобы противостоять подъемной силе.
5. Устои и опоры мостов обычно сооружаются на свайных фундаментах, чтобы избежать возможной потери несущей способности фундамента мелкого заложения из-за эрозии почвы на поверхности земли

Сваи можно классифицировать несколькими способами на основе различных критериев:

( a ) Функция или действие
( b ) Состав и материал
( c ) Способ установки

Сваи могут быть классифицированы следующим образом в зависимости от функции или действия:

Опорные сваи пропуская мягкую почву или воду.

Висячие сваи
Используются для передачи нагрузок на глубину во фрикционном материале за счет поверхностного трения по поверхности сваи.

Натяжные или подъемные сваи
Напорные сваи используются для анкеровки конструкций, подвергающихся подъему из-за гидростатического давления или опрокидывающего момента из-за горизонтальных сил.

Сваи-уплотнители
Сваи-уплотнители используются для уплотнения рыхлых зернистых грунтов с целью увеличения несущей способности. Поскольку от них не требуется нести какую-либо нагрузку, от материала может не потребоваться прочность; на самом деле, песок может быть использован для формирования кучи. Свайная труба, забитая для уплотнения почвы, постепенно вынимается, а на ее место засыпается песок, образуя «песчаную кучу».

Анкерные сваи
Эти сваи используются для обеспечения горизонтальной фиксации от шпунтовых свай или воды.

Отбойные сваи
Применяются для защиты береговых сооружений от ударов кораблей и других плавучих объектов.

Шпунтовые сваи
Шпунтовые сваи обычно используются в качестве переборок или отсечек для уменьшения просачивания и подъема в гидротехнических сооружениях.

Сваи
Используются для противодействия горизонтальным и наклонным нагрузкам, особенно в сооружениях перед водой.

Сваи с боковой нагрузкой
Используются для поддержки подпорных стен, мостов, плотин и причалов, а также в качестве отбойных устройств при строительстве гавани.

Классификация по материалу и составу

Сваи можно классифицировать по материалу и составу следующим образом:

Деревянные сваи
Изготовлены из качественной древесины. Длина может достигать примерно 8 м; сращивание принято для большей длины. Диаметр может быть от 30 до 40 см. Деревянные сваи хорошо работают как в полностью сухом, так и в погруженном состоянии. Чередование влажных и сухих условий может сократить срок службы деревянной сваи; чтобы преодолеть это, применяется креозотинг. Максимальная расчетная нагрузка составляет около 250 кН.

Стальные сваи
Обычно это двутавровые сваи (катаные Н-образные), трубчатые или шпунтовые (катаные профили правильной формы). Они могут выдерживать нагрузки до 1000 кН и более.

Рисунок 2 : Стальные сваи двутаврового сечения

Бетонные сваи
Они могут быть сборными или монолитными. Сборные сваи армированы, чтобы выдерживать нагрузки при обработке. Им требуется место для литья и хранения, больше времени для отверждения и тяжелое оборудование для обработки и вождения. Набивные сваи устанавливаются путем предварительной выемки грунта, что устраняет вибрацию, возникающую при забивке и погрузочно-разгрузочных работах.

Рисунок 3 : Сборные железобетонные сваи

Композитные сваи
Они могут быть изготовлены из бетона и дерева или из бетона и стали. Они считаются подходящими, когда верхняя часть сваи должна выступать над уровнем грунтовых вод. Нижняя часть может быть из необработанной древесины, а верхняя часть из бетона. В противном случае нижняя часть может быть из стали, а верхняя из бетона.

Классификация по способу установки

Сваи также могут быть классифицированы следующим образом по способу установки:

Забивные сваи
Деревянные, стальные или сборные железобетонные сваи можно забивать вертикально или под наклоном. Если они наклонены, их называют «бэттерными» или «сгребающими» стопками. Для забивки свай применяют сваебойные молоты и сваебойное оборудование.

Сваи монолитные
Можно монолитно заливать только бетонные сваи. Просверливаются отверстия и заливаются бетоном. Это могут быть прямобурые сваи или они могут быть «недорасширенными» с одним или несколькими бульбами через определенные промежутки времени. В соответствии с требованиями могут использоваться подкрепления.

Забивные и монолитные сваи
Комбинация обоих типов. Можно использовать кожух или скорлупу. Куча Franki относится к этой категории.

Однако самым распространенным типом свайного фундамента в Нигерии являются буронабивные сваи с использованием непрерывного шнека (CFA).

Проектирование свайного фундамента

Раздел 7 EN 1997-1:2004 посвящен геотехническому проектированию свайного фундамента. Существуют некоторые стандарты проектирования, посвященные проектированию и строительству свайных фундаментов. Упомянутый стандарт проектирования является частью Еврокод 3 для проектирования стальных свай:

• EN 1993-5: Еврокод 3, часть 5: Проектирование стальных конструкций — забивка свай

Другие стандарты, на которые можно ссылаться при выполнении работ по забивке свай являются;

• EN 1536: 1999 — скучные свай
• EN 12063: 1999 — Стены листовой свали0010

Подходы к проектированию свайных фундаментов

Согласно пункт 7. 4(1)P EN 1997-1, расчет свай должен основываться на одном из следующих подходов:

1. Результаты испытания на статическую нагрузку, соответствие которых с помощью расчетов или иным образом подтверждено другим соответствующим опытом
2. Эмпирические или аналитические методы расчета, обоснованность которых подтверждена испытаниями на статическую нагрузку в сопоставимых ситуациях
3. Результаты испытаний на динамическую нагрузку, достоверность которых подтверждена испытаниями на статическую нагрузку в сопоставимых ситуациях.
4. Наблюдаемые характеристики сопоставимого свайного фундамента при условии, что этот подход подтверждается результатами исследования площадки и наземных испытаний.

Испытание статической нагрузкой является наилучшим способом проверки несущей способности свай, однако оно не очень привлекательно, поскольку требует больших затрат времени и средств. Традиционно инженеры проектировали свайные фундаменты на основе расчетов теоретической механики грунтов. Наиболее распространенный подход состоит в том, чтобы разделить почву на слои и присвоить свойства почвы каждому слою. Наиболее важными параметрами грунта, заданными для каждого слоя, являются сцепление (C) и угловое внутреннее трение (ϕ). Эти два свойства позволят быстро определить коэффициенты несущей способности для оценки несущей способности сваи.

По профилю грунта трение вала о сваю из разных слоев суммируется для получения общего сопротивления трению вала сваи. Сопротивление основания сваи также определяется на основе свойств грунта слоя, принимающего наконечник сваи.

Рисунок 4 : Свая в слоистом грунте

Следовательно, предельное сопротивление сваи Q _u ;

Q _u = ∑Q _с + Q _b —— (1)

Q _с = Сопротивление вала = Q _S A _S
Q _B = Сопротивление базы = Q _B A _B

, где Q _S 9003. _s — площадь поверхности сваи, для которой применим q _s . A _b — площадь поперечного сечения основания сваи, а q _b — сопротивление основания.

Для сваи в несвязном грунте (C = 0)
Q _s = q ₀ K _s tanδA _s —— (2)

0 = в связном грунте (ϕ 0)
Q _s = αC _u A _s —— (3)

Где;
q ₀ — среднее эффективное давление вскрышных пород на глубину погружения сваи, для которого применим K _s tanδ.
K _s коэффициент бокового давления грунта
δ — угол трения о стенки
C _u — средняя прочность недренированной глины на сдвиг вдоль ствола
α — коэффициент сцепления.

Типичные значения δ и K _s приведены в таблице ниже;

С другой стороны, типичные уравнения для расчета сопротивления основания одиночной сваи приведены ниже;

Q _b = Базовое сопротивление = q _b A _b
Где q _b — единичное базовое сопротивление сваи и A _b – площадь основания сваи.

для сва в почве без сплоченности (C = 0)
Q _B = Q ₀ N _Q A _B — (4)

9000 2 для СВОВА. = 0)
Q _b = c _b N _c A _b —— (5)

Для сваи в грунте c-ϕ;
Q _b = (c _b N _c + q ₀ N _q )A _b —— (6)

Где N _q и N _c — коэффициенты несущей способности.

Таким образом, чтобы конструкция считалась приемлемой, приложенная нагрузка ≤ Предельная грузоподъемность/Запас прочности. Коэффициент безопасности обычно колеблется в пределах от 2,0 до 3,0 и зависит от качества проведенных исследований грунта.

Расчет свайного фундамента по Еврокоду 7

EN 1997-1:2004 позволяет определять сопротивление отдельных свай;

• формулы статической сваи, основанные на параметрах грунта
• прямые формулы, основанные на результатах полевых испытаний
• результаты испытаний сваи статической нагрузкой
• результаты испытаний на динамический удар
• формулы забивки свай и
• анализ волнового уравнения

В соответствии с пунктом 7. 6.2.1 (1)P, чтобы продемонстрировать, что свайный фундамент будет выдерживать расчетную нагрузку с достаточной защитой от разрушения при сжатии, для всех расчетных предельных состояний нагрузки и сочетаний нагрузок должно выполняться следующее неравенство:

F _c,d ≤ R _c,d —— (7)

Где F _c,d — расчетная осевая нагрузка на сваю, а R _c,d — сопротивление сжатию куча. F _c,d должен включать вес самой сваи, а Rc,d должен включать давление грунта на основание фундамента. Тем не менее, эти два элемента могут быть проигнорированы, если они аннулируются приблизительно. Их не нужно отменять, если сопротивление вниз велико, или когда почва очень легкая, или когда свая выступает над поверхностью земли.

Для групповых свай расчетное сопротивление принимается как наименьшее из сопротивления сжатию свай, действующих по отдельности, и сопротивления сжатию свай, действующих как группа (несущая способность блока). Согласно пункту 7. 6.2.1(4), сопротивление сжатию группы свай, действующей как блок, можно рассчитать, рассматривая блок как единую сваю большого диаметра.

Статические формулы свай, основанные на параметрах грунта

Методы оценки прочности свайного фундамента на сжатие по результатам грунтовых испытаний должны быть установлены на основе испытаний свай под нагрузкой и на основе сопоставимого опыта. Как правило, прочность сваи на сжатие определяется из:

Ч _{в, д} = Р _{б, д} + Р _{с, д} —— (8)

Где;
R _b,d = R _b,k /γ _b
R _s,d = R _s,k /γ _s

Национальное приложение. Рекомендуемые значения для постоянных и переходных ситуаций приведены в таблицах A6, A7 и A8 стандарта EN 1997-1:2004 для забивных, буронабивных свай и свай CFA соответственно;

Таблица 1 (Таблица A6): Partial resistance factors (γ _R ) for driven piles

Resistance	Symbol	R1	R2	R3	R4
Base	γ b	1. 0	1.1	1.0	1.3
Shaft (compression)	γ s	1.0	1.1	1.0	1.3
Total/combined (compression)	γ t	1.0	1.1	1.0	1.3
Shaft in tension	γ s;t	1.25	1.15	1.1	1.6

Table 2 (Table A7): Partial resistance factors (γ _R ) for bored piles

Resistance	Symbol	R1	R2	R3	R4
Base	γ b	1. 25	1.1	1.0	1.6
Shaft (compression)	γ s	1.0	1.1	1.0	1.3
Total/combined (compression)	γ t	1.15	1.1	1.0	1.5
Shaft in tension	γ S; T	1,25	1,15	1,1	1,6

Таблица 3 (Таблица A8): .0003

Resistance	Symbol	R1	R2	R3	R4
Base	γ b	1. 1	1.1	1.0	1.45
Shaft (compression)	γ s	1.0	1.1	1.0	1.3
Total/combined (compression)	γ t	1.11	1.1	1.0	1.4
Shaft in tension	γ s;t	1,25	1,15	1,1	1,6

Характеристические значения R _b,k и R _b,k определяют по

Р _с,к = Р _b,k + R _s,k = (R _b,cal + R _s,cal )/ξ = R _c,cal /ξ = min[R _{c,cal(среднее)} /ξ ₃ ; R _c,cal(min) /ξ ₄ ] —— (9)

где ξ ₃ и ξ ₄ — коэффициенты корреляции, зависящие от числа профилей испытаний, n. Значения коэффициентов корреляции могут быть установлены Национальным приложением. Рекомендуемые значения приведены в таблице A10 стандарта EN 1997-1:2004. Для конструкций с достаточной жесткостью и прочностью для передачи нагрузок от «слабых» свай к «сильным» коэффициенты ξ ₃ и ξ ₄ можно разделить на 1,1 при условии, что оно не меньше 1,0.

Характеристические значения могут быть получены путем вычисления:
R _b,k = A _b q _b,k —— (11)
R _s,k = ∑A _s,i q _s,i,k —— (12)

где q _b,k и q _s,i,k — характеристические значения сопротивления основания и трения вала в различных параметры.

Для оценки трения ствола сваи и торцевой опоры по параметрам грунта могут применяться следующие зависимости;

Связные грунты;
Q _{S, K} = σ _V ‘K _S TANΔ — (13)
Q _{B, K} = σ _V ‘ N _Q — _V ‘N _Q — _V ‘ N _Q 8 — 3

20.

Связный грунт или слабая порода (аргиллит)
