Курьи ножки, убогие столбы, как только не называют свайно — винтовой фундамент. И это незаслуженно! Несмотря на свой хрупкий внешний вид, винтовые металлические сваи буквально захватили рынок домостроения, подкупая своей простотой, скоростью монтажа, доступностью и, как ни парадоксально, долговечностью. Поспорим?

Технология свайно-винтового фундамента использовалась ранее в военном строительстве для возведения мостов, ЛЭП и прочих строений на неустойчивых и нетвердых грунтах.

Неоспоримым преимуществом свайно-винтового фундамента является возможность его установки на любой поверхности — в лесу, на склоне или на берегу водоема. В армии, как и в хозяйстве, все сгодится, а как же мирное применение? Сегодня свайно-винтовой фундамент крепко вошел в частное строительство.

Свайно – винтовой фундамент

Свайно-винтовой – это основа для дома из стальных свай, которые вкручиваются в землю и соединяются ростверком. Подходит для деревянных и каркасных домов, различных видов почв, в том числе и проблемных, неровных и неподготовленных. Прост в монтаже, не предполагает сложной подготовительной работы и тяжелой спецтехники. При этом трудно найти аналог по цене. При всей важности качества материла и скорости возведения, желание снизить стоимость всегда в приоритете. Так как фундамент наряду с кровлей и самой коробкой – один из самых важных и дорогостоящих этапов, расскажем о нем подробнее. А именно о свайно – винтовом, который как раз совмещает в себе не только качество и скорость, но и экономичность.

Конструкция свайно-винтового фундамента

Главный несущий элемент фундамента – свая. Свая – это стальная оцинкованная полая труба, иногда покрытая антикоррозийным составом. Наиболее надежным считается покрытие из полиуретановой смолы. Сваи состоят из ствола с заостренным концом для вкручивания в землю, металлического наконечника с лопастью (лопастями) или многовитковой спиралью (спиралями) и трубчатого металлического ствола, погружаемого в грунт методом завинчивания с вдавливанием. Сверху свая имеет металлический оголовок для установки ростверка. Изготовление винтовых свай, их конструкция, а также качество металла и даже сварочных швов регламентируется ГОСТом. Проектирование фундамента на винтовых сваях осуществляется по СП 24.13330.2011.

Ростверк – это верхний конструктивный элемент фундамента, он распределяет нагрузку от несущих элементов дома на сваи. Ростверк – это деревянная или металлическая рама из балок, объединяющая оголовки свай и служащая опорой для стен здания.

Обвязка фундамента – это финальная часть, состоящая из деревянных балок, на которые и монтируются цокольные перекрытия.

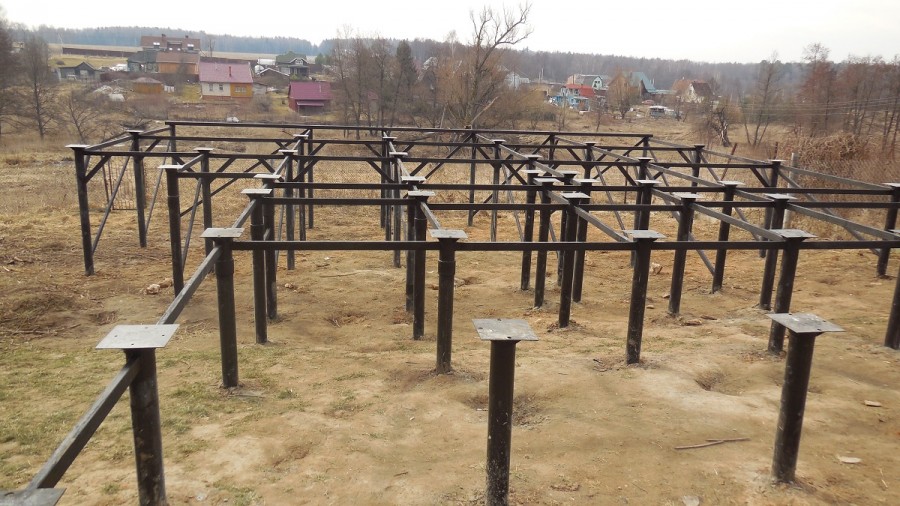

Сваи образуют свайное поле, связанное ростверком.

Алгоритм монтажа фундамента

Мы используем сваи для грунтов сезонного промерзания, марки СВСН-108/300/(2500-5000мм), диаметром от 108 мм, диаметром лопасти от 300 мм, толщиной металла 4 мм, в лопасти — 5 мм, с антикоррозийным покрытием. Толщину свай определяет вес конструкции. Самые тонкие от 89 мм используют для сараев и заборов, а те, что свыше 133 мм изготовят только на заказ. Но как показывает опыт, даже для большого каркасного дома в 250 квадратных метров достаточно 108 мм свай.

Нагрузка на сваю рассчитывается исходя из веса будущего здания, диаметра трубы и лопастей сваи, ее длины и прочности грунта основания. Важно также количество свай и тип их расположения на свайном поле. Их можно вкрутить только по периметру фундамента с коротким шагом монтажа до 0,5 м, расположить и под несущими стенами, тогда шаг увеличится до 3 м, монтировать свайные «кусты» — группы свай под тяжёлыми элементами здания, или сплошь засадить поле сваями на расстоянии

1 м, чтоб поставить тяжелейшие объекты.

Определив по весу здания и прочности грунта минимальное количество свай, далее определяют и шаг между ними. Для определения допустимого шага свай, периметр фундамента (учитывая все стены, под которыми будут сваи) нужно разделить на количество свай.

Если периметр внутренних наружных стен, к примеру, 36 м, а внутренних несущих стен нет, то, принимая, что нам нужно 27 свай, получаем длину шага: 36/27=1,33 м.

Геология и пробное бурение

Такой расчет можно сделать точным до сантиметра, проведя

геологические изыскания. Они покажут прочностные характеристики грунта основания, в результате анализа свай может понадобиться меньше. Здесь решайте сами – потратиться на геологию и сэкономить на сваях или, не делая геологии, подстраховаться большим количеством свай.

Чтобы определить достаточную длину свай просто необходимо пробное бурение. Оно может выявить неприятный факт того, что грунт с необходимой несущей прочностью залегает глубже 2,5 м. В таком случае необходимы сваи больше 3-х метров, длина бывает доходит до 8 м, что увеличивает стоимость фундамента в разы. Альтернативой может стать ленточный фундамент. Не стоит доверятся тому, что у соседа сваи 2 метра или лента мелкого заглубления. Иногда на соседних участках выявляется значительная разница грунтов, которая не позволит вам сделать похожий фундамент.

Пробное бурение

Смонтированные полые сваи заполняются песко-бетоном, который защищает сваи изнутри от конденсата и ржавчины. На оголовки свай через 2 слоя гидроизоляции монтируем деревянный ростверк из строенной антисептированной доски сечением 40*195 мм при помощи «глухарей». Древесина для ростверка, обвязки и перекрытий непременно должна быть антисептированной, а лучше импрегнированной. Что в разы повышает срок службы фундамента.

Часто свайно – винтовой фундамент снабжают дополнительными усилениями – диагоналями, укосинами, швеллерами. Это необходимо в случае перепада высот или почв со слабой несущей способностью.

Важная часть работ с фундаментом – закладные для воды и канализации. Ввод воды осуществляется через гильзу с уклоном не менее 10 мм/м, выводится за пределы ростверка на глубине не менее 1,6 м от поверхности грунта на расстояние не менее 2,5 метра от места привязки. Выпускная канализационная труба монтируются с уклоном не менее 10 мм/м, выводится за пределы ростверка на глубине не менее 800 мм от поверхности грунта. На ростверке выполняется маркировочная надпись с указанием глубины и расстояния от внешнего края. На расстояние не менее 2,5 метра от места привязки.

«Показания к применению» свай

Какие почвы позволяют устанавливать такой фундамент? Обводненные — болотистые, торфяные, пылевые почвы, плывуны и др. Сваи хороши тем, что провинчиваются до крепкого стабильного грунта, в котором остаются, не меняя положения. Также участки с неровным рельефом, большим перепадом высот, уклоном участка, наличием пней и развитой корневой системы в почве.

В таком случае все решается сваями различной длины. Сохранить природный ландшафт – благое дело, также посильное свайно – винтовому фундаменту.

Есть противопоказания!

Если бы такой фундамент был во всем хорош, не было бы других вариантов. Стоит воздержаться от вкручивания в почвы с высоким уровнем грунтовых вод и в скалистые участки с валунами и камнями. А также о подумать о том, какие потом предстоят работы по утеплению полов и монтажу перекрытий.

Плюсы и минусы свайно-винтового фундамента

Преимущества винтового фундамента:

Экономичность. Безусловно, это самый бюджетный из всех существующих фундаментов для жилых домов.

Скорость монтажа. Фундамент для каркасного дома площадью от 100 м² занимает не более 2-3 дней.
Вариативность. Можно «доделать» фундамент под новую террасу или пристрой, связав его общей обвязкой.
Функциональность. Обеспечивает дополнительную вентиляцию пространства под домом.
Простота. Для монтажа не требуется тяжелая техника и сложные земляные работы – выравнивание почвы, выкорчевывание пней, выемка и засыпка грунта, дренаж. Главное правильно –закрутить сваи правильно относительно друг от друга, без наклонов, углов и на одинаковом расстоянии. Пожалуй, это и есть единственная трудность.

Устойчивость к пучению, движению грунтов.
Всесезонность установки. Отсутствие мокрых работ и техники оставляет шанс крутить их и зимой.
Отсутствие шума и вибрации. Крутим сваи без опасения недовольства соседей.
Общая скорость строительства. Строить коробку дома можно сразу после монтажа свай, не дожидаясь усадки.

Недостатки свайно – винтового фундамента:

Тщательное утепление полов и перекрытий, риск промерзаний труб коммуникаций в полу при отсутствии должного утепления.
Обязательное обустройство цоколя. Нужно монтировать отделку цоколя, чтобы дом не смотрелся «на курьих ножках».
Подверженность коррозии. При всех плюсах антикоррозийного покрытия есть вероятность его повреждения при закручивании.
Сложности с монтажом подвалов и погребов.
Более низкий срок службы относительно железобетонных фундаментов.

Все эти минусы, конечно, не перевешивают достоинств фундамента, отсюда и его популярность. 7 из заказанных 10 домов обязательно будут со свайно-винтовым фундаментом, и это убедительный довод. Гарантийный срок службы правильно установленного фундамента из качественных свай и ростверка из обработанной древесины составит до 50 лет. Что касается слухов о возможности повторной установки, то скорее всего это рекламный ход. По крайней мере, мы этого не делаем и не рекомендуем. Антикоррозийное покрытие свай неизбежно повреждается и при первом монтаже, а демонтированные и снова ввинченные сваи и вовсе не так устойчивы к коррозии. Одна поврежденная свая с утерянной несущей способностью совсем не беда. Ростверк, равномерно распределяющий нагрузки, исправит ситуацию, раскидав вес на соседние сваи. Количество свай изначально рассчитывается с запасом прочности.

Монтаж свай и дом без отделки цоколя

Винтовые сваи – прекрасный вариант для быстрого, экономичного строительства. Этот простой фундамент позволил сделать процесс стройки намного эффективнее. Выбирать его или нет, вопрос вкуса, не стоит думать, что это эконом-вариант. Фундамент из свай требует бережного отношения, многоуровневого устройства полов и отделки цоколя. И несмотря на минусы, победно шествует по загородным участкам, становясь основой для все более и более красивых и больших современных домов.

Свайно-винтовой фундамент | «Арт Строй Дизайн»

Свайно-винтовой фундамент – это современная технология, которая ранее использовалась в военной промышленности для скоростного возведения мостов, линий высоковольтных передач, а также различных строений на неустойчивых, промерзших и болотистых поверхностях.

Винтовые сваи — это отличный выбор для малоэтажного строительства. Также, не менее важным преимуществом свайно-винтового фундамента является возможность его установки в любом месте. Построить домик на лесной поляне, сохранив при этом лес, или на склоне теперь не проблема. Даже постройка лодочного причала не нарушит окружающей вас тишины и естественного вида ландшафта. Винтовому фундаменту не нужно ровных площадок.

Монтаж и применение

Для строителей существует два варианта установки сваи: ручное закручивание или применение специального устройства.

Установлено, что для возведения изделия в обычный грунт на глубину 2 метра, достаточно усилий всего двух человек. При наличии подходящего ворота развивается вращательный момент до 4 КНм. Сам этот процесс может отнимать до 20 минут. Винтовая свая закручивается ниже глубины промерзания почвы.

Сваи применяются для быстрого возведения фундаментов под промышленные объекты и индивидуальное жильё. Также винтовые сваи получили широкое применение в ремонте повреждённых фундаментов. Быстрая инсталляция, простота и удобство транспортировки свай в труднодоступные местности – определённо даёт им неоспоримое преимущество.

Стоимость работ по возведению фундамента – это одна из важных и существенных частей всех расходов на строительство, которая при установке ленточного фундамента колеблется от 30% до 50% от общей стоимости. В нашем случае, работы по монтажу свайно-винтового фундамента как минимум в два раза меньше. А что касается установки фундамента на винтовых сваях на сложных грунтах, то и тут не имеется проблем. Исключение могут составлять только каменистые грунты. Секрет высокой надежности фундамента на винтовых сваях крайне прост. Нижняя часть винтовой сваи имеет режущие лопасти определенной формы, с помощью которых она как шуруп вкручивается в грунт практически на любую глубину. Малая площадь соприкосновения залитой внутри бетоном винтовой сваи с самим грунтом в сочетании с режущими лопастями – является тем, что спасёт ваш фундамент от движения, даже в случае глубокого промерзания грунта. Свайно-винтовой фундамент не создает критического давления на мягкие песчаные и торфяные грунты. Наиболее надежного по прочности фундамента для сложных грунтов попросту не имеется. Винтовая свая своим диаметром 108 мм выдерживает нагрузки до 5 тонн. Поэтому свайно-винтовой фундамент является идеальным выбором для малоэтажного строительства. И естественно, очень важным достоинством фундамента на винтовых сваях является возможность его установки практически в любом подходящим для вас месте.

Основные преимущества свайно-винтового фундамента:

Низкая стоимость.
Монтажные работы займут всего от одного до двух дней, при этом вам не понадобится большое количество бетона и сопутствующих материалах.
Нет необходимости в проведение земляных работ.
К построенным сооружениям просто пристраивать дополнительные фрагменты без потери общей надежности и устойчивости.
Установить свайно-винтовой фундамент возможно без изменения рельефа участка выбранного для строительства.
Безопасность и надежность.
Установка свайно-винтового фундамента возможна в качестве причалов и пирсов.
Длительный срок эксплуатации фундамента и его очень высокая надежность.
Способность распределения несущих нагрузок, с учетом особенностей проекта строящегося объекта.
Строительство возможно в любое удобное для вас время года.
Отличные прочностные и нагрузочные характеристики.
Работы по строительству фундамента можно выполнять на сложных грунтах: болотистых и торфяных грунтах, склонах, необработанных участках, а также вблизи деревьев без опасности повреждения корнями.

Цены на свайные фундаменты

Указаны цены за 1 сваю + материал + работы. В перечень работ по строительству свайного фундамента входит:

— Разметка осей фундаментных лент;

— Земляные работы в отвал;

— Монтаж опалубки;

— Укладка геоткани;

— Буровые работы;

— Монтаж свай;

— Гидроизоляция;

— Установка каркаса из арматуры;

— Укладка песчаной подушки с вибротрамбованием;

— Устройство вентиляционных отверстий;

— Укладка бетона с применением глубинного вибратора;

— Материал и работы по монтажу фундамента.

№	Тип фундамента	Единица измерения	Стоимость в рублях
1	На буронабивных сваях	м/п	3300
2	Свайно-ростверковый	м/п	3800
3	Свайный фундамент c закладными	м/п	4000
4	Свайный фундамент c обвязкой брусом	м/п	4000
5	Свайно-винтовой	м/п	4600

За дополнительную плату вы можете заказать:

Увеличение диаметра арматуры
Обсадные асбестоцементные трубы для свай
Изменение глубины заложения свай
Изменение высоты или ширины ростверка
Увеличение марки бетона
Уменьшение шага между сваями

Полезная информация по свайно-винтовым фундаментам

Недостатки свайно-винтового фундамента
Свайно-винтовой фундамент своими руками
Утепление свайно-винтового фундамента
Обвязка свайно-винтового фундамента
Проектирование и расчет свайно-винтового фундамента

Надежная система фундамента от CHANCE

Спиральные сваи/пирсы CHANCE® находят все более широкое применение благодаря универсальности и экономической эффективности системы винтового фундамента. Возможность использования винтовых свайных фундаментов как на сжатие, так и на растяжение делает изготовленную систему фундамента привлекательной альтернативой для строительства глубокого фундамента. Узнайте, как добиться производительности традиционных систем глубокого заложения без больших затрат на мобилизацию, отвалов и вибраций.

Быстрая установка. Встроенные преимущества.

Спиральные сваи/столбы обладают неотъемлемым преимуществом быстрой установки с помощью небольшого оборудования, возможности немедленной загрузки и экономичности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенный контроль качества за счет отслеживания в режиме реального времени отношения крутящего момента к грузоподъемности во время установки. Просмотрите брошюру о винтовых сваях CHANCE®.

Состав винтовой сваи/пирса

Винтовая свая/пирс может представлять собой цельный квадратный стальной стержень, круглую открытую стальную трубчатую сваю или комбинацию квадратного и круглого сечения с одной или несколькими спиральными пластинами, приваренными к трубе у конца. Винтовые сваи устанавливаются путем вращения ствола сваи. При вращении вала винтовая пластина продвигается в землю, «тяня» за собой вал. Это действие очень похоже на шуруп по дереву. Винтовая свая обычно используется для сопротивления сжатию и поперечной нагрузке.

Сегменты или секции винтовых свай/опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью почвы и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль представляет собой один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея настоящую спиральную форму, спирали не ввинчиваются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, мощность конкретной спирали на стволе винтовой сваи не зависит от спирали над ней или под ней.

Работаете над дизайн-проектом с использованием винтовых свай и анкеров? HeliCAP™ — это бесплатная программная платформа для гражданского строительства, которая помогает рассчитать требования к производительности для продуктов CHANCE ^® Helical. Управляйте параметрами грунта, переменными окружающей среды и другими важными критериями для выбора соответствующего размера сваи/анкера, необходимого для ваших индивидуальных требований проекта.

Применение

Фундаменты для дощатого настила
Фундамент моста
Фундамент башни связи
Фундамент нового строительства
Фундамент трубопровода
Солнечные фонды
Фундамент для плавательного бассейна

Тематические исследования

Национальный парк Драй-Тортугас
Аквариум для морских рыб
Историческая реставрация средней школы Джефферсона
Железная дорога Бейлайн — Укрытие паровоза
Пивоваренный завод BJ

Запросить предложение

У вас есть вопросы по любому из наших продуктов для фундамента? Готовы приступить к следующему проекту? Ищете экспертный совет? Запросите предложение сейчас, чтобы поговорить с нашей профессиональной командой экспертов о спецификациях, ценах и любых дополнительных вопросах, которые могут у вас возникнуть. Мы свяжемся с вами в течение одного рабочего дня.

Винтовые сваи. Типы фундаментов

Как и в любой отличной команде, бизнесе или отношениях, прочный фундамент является ключом к долгосрочному успеху любого здания. Для подрядчиков, архитекторов и инженеров понимание того, какой фундамент лучше всего подходит для вашего здания, является важной частью ваших проектных и строительных работ. Компания IDEAL Foundation Systems, ведущий производитель винтовых фундаментных систем, рассмотрит некоторые из наиболее распространенных форм фундаментов.

Глубокие и неглубокие фундаменты

В большинстве зданий используется один из двух типов фундаментов: мелкозаглубленный или глубокий. Отличительной особенностью этих двух фундаментов является, конечно же, глубина, на которую заливается или закладывается фундамент. Неглубокие фундаменты, также называемые широкими или открытыми фундаментами, могут быть сделаны на глубине почвы до трех футов. И наоборот, глубокие фундаменты необходимо делать на глубине 60-200 футов. Два фундамента используются в зависимости от предполагаемого размера, высоты и веса здания. Неглубокие фундаменты, естественно, используются для небольших и легких зданий, в то время как глубокие фундаменты необходимы для более тяжелых, высоких и больших зданий. В рамках этих видов фондов существует множество конкретных типов фундаментальных систем.

Индивидуальные фундаменты

Возможно, один из самых простых фундаментов, индивидуальный фундамент также является одним из самых распространенных. Этот фундамент создает ряд колонн, которые заканчиваются основанием, сделанным из прямоугольного бетонного блока. Инженеры должны определить размер опоры, взглянув на оценку общей нагрузки на колонну и разделив ее на безопасную несущую способность грунта. Это говорит инженеру, насколько большой должна быть стопа и насколько глубокой она должна быть.

Плотные фундаменты

Плотные фундаменты, обычно называемые матовыми фундаментами, используются, когда зданию требуется подвал. Весь цокольный этаж служит фундаментом здания. Это позволяет распределить вес здания по всей его площади, гарантируя равномерное распределение веса и предотвращая смещение и неисправности. Он получил свое название из-за того, что бетонный плот, кажется, плавает на ложе из почвы. Сплошные фундаменты идеально подходят для зданий, расположенных на рыхлой или слабой почве, потому что стропила помогают распределить вес.

Фундамент с винтовыми сваями

Винтовые сваи представляют собой разновидность системы глубокого фундамента. По существу, винтовые сваи используют гигантский винт для бурения земли и укоренения в слое более прочного, плотно утрамбованного грунта. Часто эти винтовые сваи армируют кожухом из цементного раствора или бетона, чтобы они не смещались в почве. Поскольку они так глубоко вбиты в землю, они могут выдерживать огромные веса на относительно небольших платформах. Винтовые сваи являются предпочтительной системой фундамента, когда на строительной площадке есть слой слабого грунта на поверхности.
