Свайно-винтовой фундамент. Характеристики и преимущества.

Технология свайно-винтового фундамента использовалась ранее в военном строительстве для возведения мостов, ЛЭП и прочих строений на неустойчивых и нетвердых грунтах. Неоспоримым преимуществом свайно-винтового фундамента является возможность его установки на любой поверхности — в лесу, на склоне или на берегу водоема. В армии, как и в хозяйстве, все сгодится, а как же мирное применение? Сегодня свайно-винтовой фундамент крепко вошел в частное строительство.

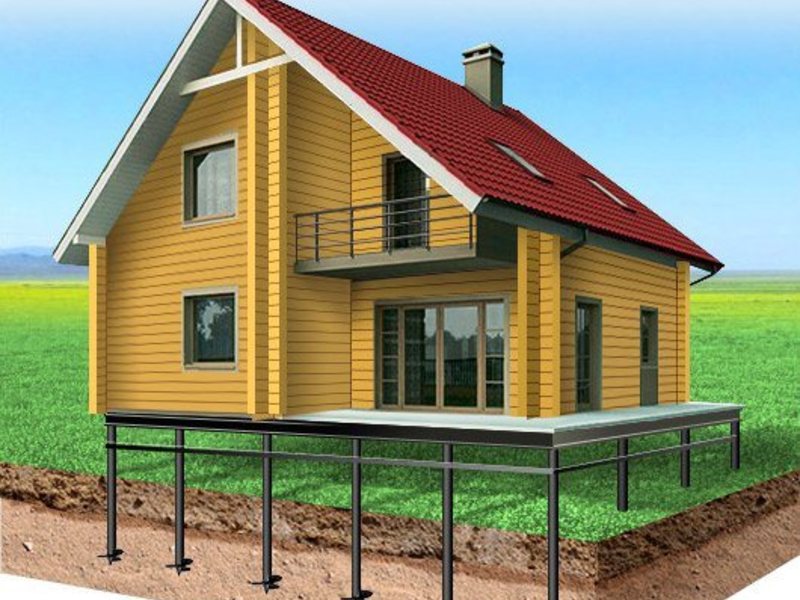

Свайно-винтовой – это основа для дома из стальных свай, которые вкручиваются в землю и соединяются ростверком. Подходит для деревянных и каркасных домов, различных видов почв, в том числе и проблемных, неровных и неподготовленных. Прост в монтаже, не предполагает сложной подготовительной работы и тяжелой спецтехники. При этом трудно найти аналог по цене. При всей важности качества материла и скорости возведения, желание снизить стоимость всегда в приоритете.

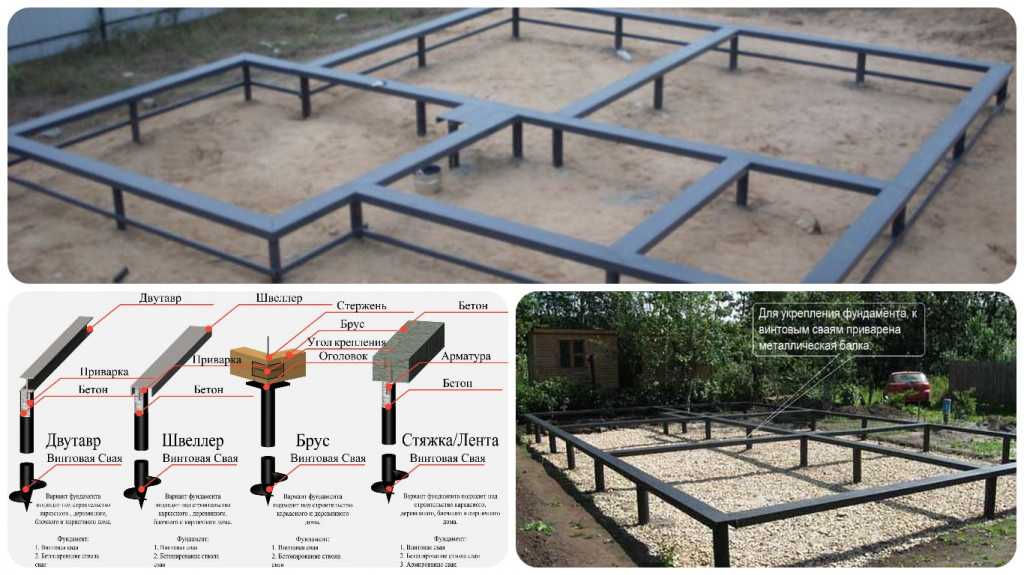

Конструкция свайно-винтового фундамента

Главный несущий элемент фундамента – свая. Свая – это стальная оцинкованная полая труба, иногда покрытая антикоррозийным составом. Наиболее надежным считается покрытие из полиуретановой смолы. Сваи состоят из ствола с заостренным концом для вкручивания в землю, металлического наконечника с лопастью (лопастями) или многовитковой спиралью (спиралями) и трубчатого металлического ствола, погружаемого в грунт методом завинчивания с вдавливанием. Сверху свая имеет металлический оголовок для установки ростверка.  Изготовление винтовых свай, их конструкция, а также качество металла и даже сварочных швов регламентируется ГОСТом.  Проектирование фундамента на винтовых сваях осуществляется по СП 24.

Ростверк – это верхний конструктивный элемент фундамента, он распределяет нагрузку от несущих элементов дома на сваи. Ростверк – это деревянная или металлическая рама из балок, объединяющая оголовки свай и служащая опорой для стен здания.

Конструкция свайно-винтового фундамента

Алгоритм монтажа фундамента

Мы используем сваи для грунтов сезонного промерзания, марки СВСН-108/300/(2500-5000мм), диаметром от 108 мм, диаметром лопасти от 300 мм, толщиной металла 4 мм, в лопасти — 5 мм, с антикоррозийным покрытием. Толщину свай определяет вес конструкции. Самые тонкие от 89 мм используют для сараев и заборов, а те, что свыше 133 мм изготовят только на заказ. Но как показывает опыт, даже для большого каркасного дома в 250 квадратных метров достаточно 108 мм свай.

Нагрузка на сваю рассчитывается исходя из веса будущего здания, диаметра трубы и лопастей сваи, ее длины и прочности грунта основания.  Важно также количество свай и тип их расположения на свайном поле. Их можно вкрутить только по периметру фундамента с коротким шагом монтажа до 0,5 м, расположить и под несущими стенами, тогда шаг увеличится до 3 м, монтировать свайные «кусты» — группы свай под тяжёлыми элементами здания, или сплошь засадить поле сваями на расстоянии 1 м, чтоб поставить тяжелейшие объекты.

Определив по весу здания и прочности грунта минимальное количество свай, далее определяют и шаг между ними. Для определения допустимого шага свай, периметр фундамента (учитывая все стены, под которыми будут сваи) нужно разделить на количество свай.

Если периметр внутренних наружных стен, к примеру, 36 м, а внутренних несущих стен нет, то, принимая, что нам нужно 27 свай, получаем длину шага: 36/27=1,33 м.

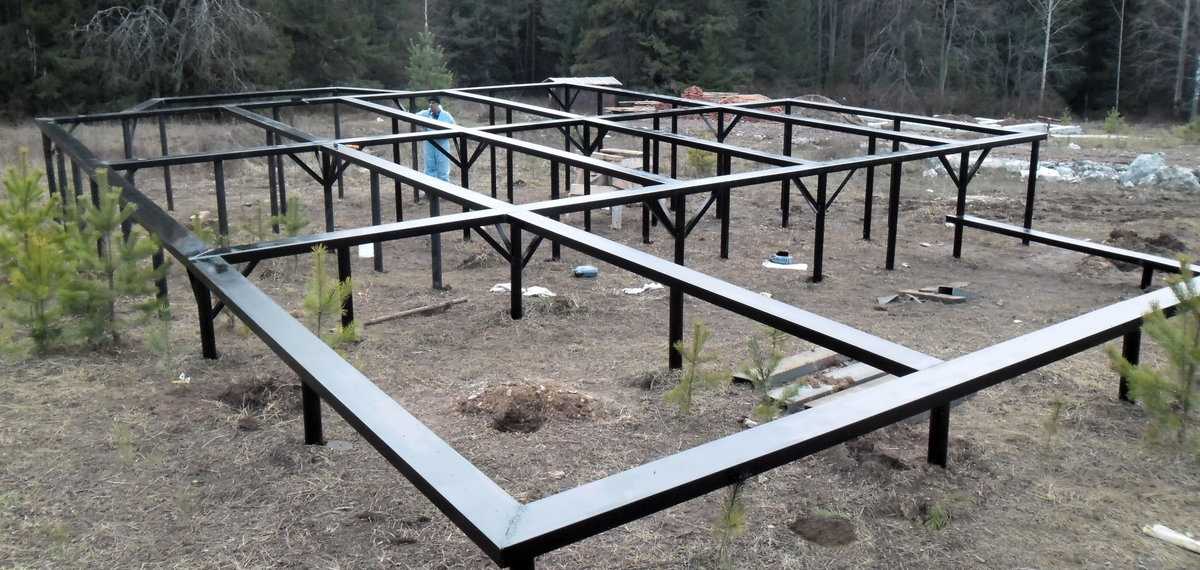

Алгоритм монтажа фундамента

Геология и пробное бурение

Такой расчет можно сделать точным до сантиметра, проведя геологические изыскания. Они покажут прочностные характеристики грунта основания, в результате анализа свай может понадобиться меньше. Здесь решайте сами – потратиться на геологию и сэкономить на сваях или, не делая геологии, подстраховаться большим количеством свай.

Чтобы определить достаточную длину свай просто необходимо пробное бурение. Оно может выявить неприятный факт того, что грунт с необходимой несущей прочностью залегает глубже 2,5 м. В таком случае необходимы сваи больше 3-х метров, длина бывает доходит до 8 м, что увеличивает стоимость фундамента в разы. Альтернативой может стать ленточный фундамент. Не стоит доверятся тому, что у соседа сваи 2 метра или лента мелкого заглубления. Иногда на соседних участках выявляется значительная разница грунтов, которая не позволит вам сделать похожий фундамент.

Геология и пробное бурение

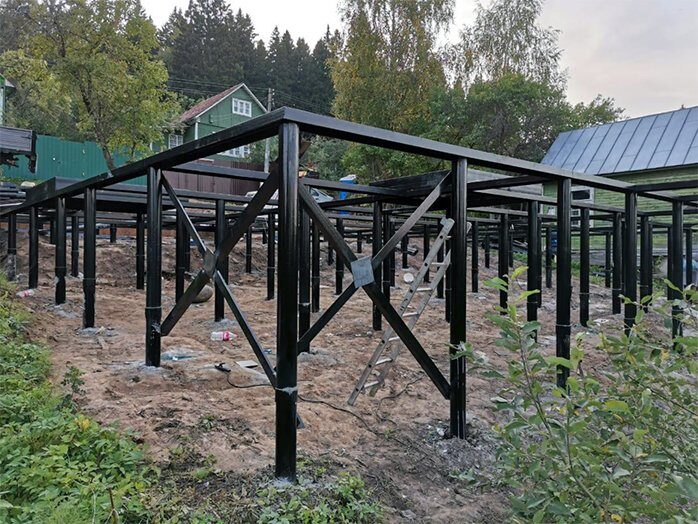

Часто свайно – винтовой фундамент снабжают дополнительными усилениями – диагоналями, укосинами, швеллерами. Это необходимо в случае перепада высот или почв со слабой несущей способностью.

Важная часть работ с фундаментом – закладные для воды и канализации. Ввод воды осуществляется через гильзу с уклоном не менее 10 мм/м, выводится за пределы ростверка на глубине не менее 1,6 м от поверхности грунта на расстояние не менее 2,5 метра от места привязки. Выпускная канализационная труба монтируются с уклоном не менее 10 мм/м, выводится за пределы ростверка на глубине не менее 800 мм от поверхности грунта. На ростверке выполняется маркировочная надпись с указанием глубины и расстояния от внешнего края.

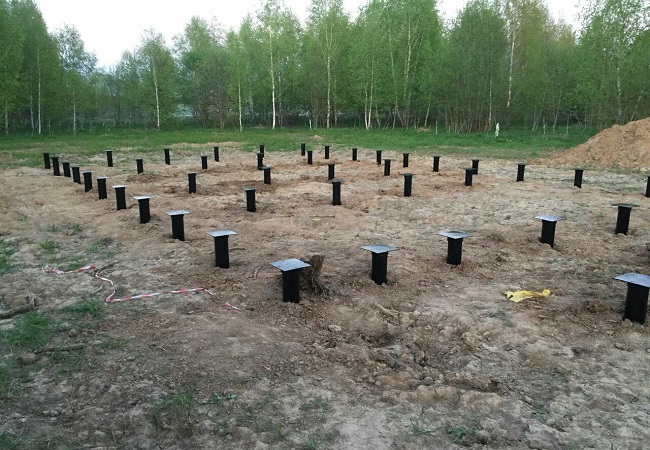

«Показания к применению» свай

Какие почвы позволяют устанавливать такой фундамент? Обводненные — болотистые, торфяные, пылевые почвы, плывуны и др. Сваи хороши тем, что провинчиваются до крепкого стабильного грунта, в котором остаются, не меняя положения. Также участки с неровным рельефом, большим перепадом высот, уклоном участка, наличием пней и развитой корневой системы в почве. В таком случае все решается сваями различной длины.  Сохранить природный ландшафт – благое дело, также посильное свайно – винтовому фундаменту.

Есть противопоказания!

Если бы такой фундамент был во всем хорош, не было бы других вариантов. Стоит воздержаться от вкручивания в почвы с высоким уровнем грунтовых вод и в скалистые участки с валунами и камнями. А также о подумать о том, какие потом предстоят работы по утеплению полов и монтажу перекрытий.

«Показания к применению» свай

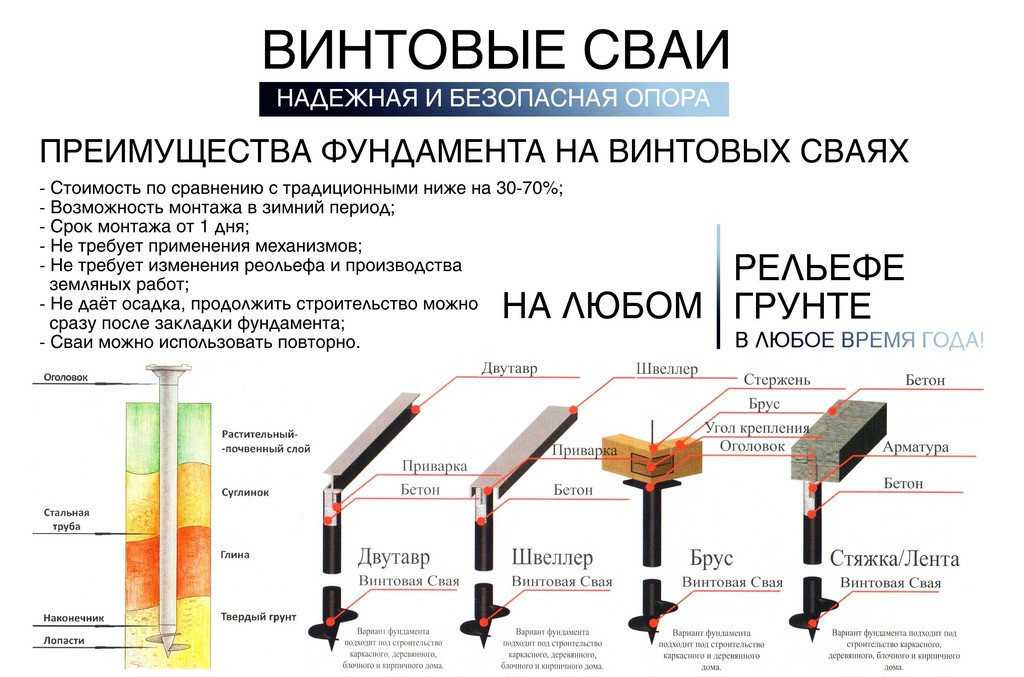

Плюсы и минусы свайно-винтового фундамента

Преимущества винтового фундамента:

• Экономичность. Безусловно, это самый бюджетный из всех существующих фундаментов для жилых домов.
• Скорость монтажа. Фундамент для каркасного дома площадью от 100 м ² занимает не более 2-3 дней.
• Вариативность. Можно «доделать» фундамент под новую террасу или пристрой, связав его общей обвязкой.
• Функциональность. Обеспечивает дополнительную вентиляцию пространства под домом.
• Простота. Для монтажа не требуется тяжелая техника и сложные земляные работы – выравнивание почвы, выкорчевывание пней, выемка и засыпка грунта, дренаж. Главное правильно –закрутить сваи правильно относительно друг от друга, без наклонов, углов и на одинаковом расстоянии. Пожалуй, это и есть единственная трудность.
• Устойчивость к пучению, движению грунтов.
• Всесезонность установки. Отсутствие мокрых работ и техники оставляет шанс крутить их и зимой.
• Отсутствие шума и вибрации. Крутим сваи без опасения недовольства соседей.
• Общая скорость строительства. Строить коробку дома можно сразу после монтажа свай, не дожидаясь усадки.

Недостатки свайно – винтового фундамента:

• Тщательное утепление полов и перекрытий, риск промерзаний труб коммуникаций в полу при отсутствии должного утепления.
• Обязательное обустройство цоколя. Нужно монтировать отделку цоколя, чтобы дом не смотрелся «на курьих ножках».
• Подверженность коррозии. При всех плюсах антикоррозийного покрытия есть вероятность его повреждения при закручивании.
• Сложности с монтажом подвалов и погребов.
• Более низкий срок службы относительно железобетонных фундаментов.

Все эти минусы, конечно, не перевешивают достоинств фундамента, отсюда и его популярность. 7 из заказанных 10 домов обязательно будут со свайно-винтовым фундаментом, и это убедительный довод. Гарантийный срок службы правильно установленного фундамента из качественных свай и ростверка из обработанной древесины составит до 50 лет. Что касается слухов о возможности повторной установки, то скорее всего это рекламный ход. По крайней мере, мы этого не делаем и не рекомендуем. Антикоррозийное покрытие свай неизбежно повреждается и при первом монтаже, а демонтированные и снова ввинченные сваи и вовсе не так устойчивы к коррозии. Одна поврежденная свая с утерянной несущей способностью совсем не беда. Ростверк, равномерно распределяющий нагрузки, исправит ситуацию, раскидав вес на соседние сваи. Количество свай изначально рассчитывается с запасом прочности.

Плюсы и минусы свайно-винтового фундамента

Винтовые сваи – прекрасный вариант для быстрого, экономичного строительства. Этот простой фундамент позволил сделать процесс стройки намного эффективнее. Выбирать его или нет, вопрос вкуса, не стоит думать, что это эконом-вариант. Фундамент из свай требует бережного отношения, многоуровневого устройства полов и отделки цоколя. И несмотря на минусы, победно шествует по загородным участкам, становясь основой для все более и более красивых и больших современных домов.

все рубрики

Внешняя отделка Другое Новости с объектов Внутренняя отделка Инженерные коммуникации Каменные дома Каркасные дома Крыша, окна, двери Наука строительства Отзывы заказчиков

Популярные статьи

Ситуация строительного рынка лета 2021 года привела к пересмотру базовой комплектации наши…

Мы уверены в качестве нашего сервиса

Собственное производство

Патенты

1800+ построенных

Гарантия

Персональный менеджер,

Рассрочка, кредит и

Саморегулируемая

Награды

Каркасный дом по индивидуальному проекту

Общая площадь

162,1 м2

МО, Можайский р-н

Каркасный дом по индивидуальному проекту

Общая площадь

142,1 м2

МО, Чеховский р-н, СП Стремиловское

Дом из теплой керамики по индивидуальному проекту

Общая площадь

370,8 м2

МО, Серпуховский р-н

смотреть все отзывы

Подпишитесь на рассылку и получайте

Подписывайтесь на наши социальные сети,
чтобы узнать много интересного о строительстве дома

Свайно-винтовой фундамент | «Арт Строй Дизайн»

Свайно-винтовой фундамент – это современная технология, которая ранее использовалась в военной промышленности для скоростного возведения мостов, линий высоковольтных передач, а также различных строений на неустойчивых, промерзших и болотистых поверхностях.

Винтовые сваи — это отличный выбор для малоэтажного строительства. Также, не менее важным преимуществом свайно-винтового фундамента является возможность его установки в любом месте. Построить домик на лесной поляне, сохранив при этом лес, или на склоне теперь не проблема. Даже постройка лодочного причала не нарушит окружающей вас тишины и естественного вида ландшафта. Винтовому фундаменту не нужно ровных площадок.

Монтаж и применение

Для строителей существует два варианта установки сваи: ручное закручивание или применение специального устройства.

Установлено, что для возведения изделия в обычный грунт на глубину 2 метра, достаточно усилий всего двух человек. При наличии подходящего ворота развивается вращательный момент до 4 КНм. Сам этот процесс может отнимать до 20 минут. Винтовая свая закручивается ниже глубины промерзания почвы.

Сваи применяются для быстрого возведения фундаментов под промышленные объекты и индивидуальное жильё. Также винтовые сваи получили широкое применение в ремонте повреждённых фундаментов. Быстрая инсталляция, простота и удобство транспортировки свай в труднодоступные местности – определённо даёт им неоспоримое преимущество.

Стоимость работ по возведению фундамента – это одна из важных и существенных частей всех расходов на строительство, которая при установке ленточного фундамента колеблется от 30% до 50% от общей стоимости. В нашем случае, работы по монтажу свайно-винтового фундамента как минимум в два раза меньше. А что касается установки фундамента на винтовых сваях на сложных грунтах, то и тут не имеется проблем. Исключение могут составлять только каменистые грунты. Секрет высокой надежности фундамента на винтовых сваях крайне прост. Нижняя часть винтовой сваи имеет режущие лопасти определенной формы, с помощью которых она как шуруп вкручивается в грунт практически на любую глубину. Малая площадь соприкосновения залитой внутри бетоном винтовой сваи с самим грунтом в сочетании с режущими лопастями – является тем, что спасёт ваш фундамент от движения, даже в случае глубокого промерзания грунта. Свайно-винтовой фундамент не создает критического давления на мягкие песчаные и торфяные грунты. Наиболее надежного по прочности фундамента для сложных грунтов попросту не имеется. Винтовая свая своим диаметром 108 мм выдерживает нагрузки до 5 тонн. Поэтому свайно-винтовой фундамент является идеальным выбором для малоэтажного строительства. И естественно, очень важным достоинством фундамента на винтовых сваях является возможность его установки практически в любом подходящим для вас месте.

Основные преимущества свайно-винтового фундамента:

1. Низкая стоимость.
2. Монтажные работы займут всего от одного до двух дней, при этом вам не понадобится большое количество бетона и сопутствующих материалах.
3. Нет необходимости в проведение земляных работ.
4. К построенным сооружениям просто пристраивать дополнительные фрагменты без потери общей надежности и устойчивости.
5. Установить свайно-винтовой фундамент возможно без изменения рельефа участка выбранного для строительства.
6. Безопасность и надежность.
7. Установка свайно-винтового фундамента возможна в качестве причалов и пирсов.
8. Длительный срок эксплуатации фундамента и его очень высокая надежность.
9. Способность распределения несущих нагрузок, с учетом особенностей проекта строящегося объекта.
10. Строительство возможно в любое удобное для вас время года.
11. Отличные прочностные и нагрузочные характеристики.
12. Работы по строительству фундамента можно выполнять на сложных грунтах: болотистых и торфяных грунтах, склонах, необработанных участках, а также вблизи деревьев без опасности повреждения корнями.

Цены на свайные фундаменты

Указаны цены за 1 сваю + материал + работы. В перечень работ по строительству свайного фундамента входит:

—       Разметка осей фундаментных лент;

—       Земляные работы в отвал;

—       Монтаж опалубки;

—       Укладка геоткани;

—       Буровые работы;

—       Монтаж свай;

—       Гидроизоляция;

—       Установка каркаса из арматуры;

—       Укладка песчаной подушки с вибротрамбованием;

—       Устройство вентиляционных отверстий;

—       Укладка бетона с применением глубинного вибратора;

—       Материал и работы по монтажу фундамента.

За дополнительную плату вы можете заказать:

• Увеличение диаметра арматуры
• Обсадные асбестоцементные трубы для свай
• Изменение глубины заложения свай
• Изменение высоты или ширины ростверка
• Увеличение марки бетона
• Уменьшение шага между сваями

Полезная информация по свайно-винтовым фундаментам

• Недостатки свайно-винтового фундамента
• Свайно-винтовой фундамент своими руками
• Утепление свайно-винтового фундамента
• Обвязка свайно-винтового фундамента
• Проектирование и расчет свайно-винтового фундамента

Надежная система фундамента от CHANCE

Спиральные сваи/пирсы CHANCE® находят все более широкое применение благодаря универсальности и экономической эффективности системы винтового фундамента. Возможность использования винтовых свайных фундаментов как на сжатие, так и на растяжение делает изготовленную систему фундамента привлекательной альтернативой для строительства глубокого фундамента. Узнайте, как добиться производительности традиционных систем глубокого заложения без больших затрат на мобилизацию, отвалов и вибраций.

Спиральные сваи/столбы обладают неотъемлемым преимуществом быстрой установки с помощью небольшого оборудования, возможности немедленной загрузки и экономичности по сравнению с традиционными методами фундамента. Винтовые сваи также имеют встроенный контроль качества за счет отслеживания в режиме реального времени отношения крутящего момента к грузоподъемности во время установки. Просмотрите брошюру о винтовых сваях CHANCE®.

Винтовая свая/пирс может представлять собой цельный квадратный стальной стержень, круглую открытую стальную трубчатую сваю или комбинацию квадратного и круглого сечения с одной или несколькими спиральными пластинами, приваренными к трубе у конца. Винтовые сваи устанавливаются путем вращения вала сваи. При вращении вала винтовая пластина продвигается в землю, «тяня» за собой вал. Это действие очень похоже на шуруп по дереву. Спиральная опора обычно используется для сопротивления сжатию и поперечной нагрузке.

Сегменты или секции винтовых свай/опор CHANCE соединяются болтовыми соединениями. Глубина установки ограничена только плотностью почвы и практичностью, исходя из экономических соображений. Винтовая опорная пластина или спираль представляет собой один шаг винтовой резьбы. Все спирали, независимо от их диаметра, имеют стандартный шаг 3 дюйма. Имея настоящую спиральную форму, спирали не ввинчиваются в почву, а ввинчиваются в нее с минимальным нарушением почвы. Спиральные пластины расположены на достаточно большом расстоянии друг от друга, чтобы они функционировали независимо друг от друга как отдельные несущие элементы; следовательно, мощность конкретной спирали на стволе винтовой сваи не зависит от спирали над ней или под ней.

Работаете над дизайн-проектом с использованием винтовых свай и анкеров? HeliCAP™ — это бесплатная программная платформа для гражданского строительства, которая помогает рассчитать требования к производительности для продуктов CHANCE ^® Helical. Управляйте параметрами грунта, переменными окружающей среды и другими важными критериями для выбора соответствующего размера сваи/анкера, необходимого для ваших индивидуальных требований проекта.

Спиральные сваи/пирсы CHANCE® Применение

• Фундамент дощатого настила
• Фундамент моста
• Фундамент башни связи
• Фундамент нового строительства
• Фундамент трубопровода
• Солнечные фонды
• Фундамент для плавательного бассейна

Спиральные сваи/пирсы CHANCE® Примеры использования

• Национальный парк Сухой Тортугас
• Аквариум для морских рыб
• Историческая реставрация средней школы Джефферсона
• Железная дорога Бейлайн — Укрытие паровоза
• Пивоваренный завод BJ

Запросить цену

У вас есть вопросы о наших спиральных сваях/причалах CHANCE®? Готовы приступить к следующему проекту? Ищете экспертный совет? Запросите предложение сейчас, чтобы поговорить с нашей профессиональной командой экспертов о спецификациях, ценах и любых дополнительных вопросах, которые могут у вас возникнуть. Мы свяжемся с вами в течение одного рабочего дня.

Винтовые сваи — типы фундаментов

Как и в любой отличной команде, бизнесе или отношениях, прочный фундамент является ключом к долгосрочному успеху. Оценка различных типов фундаментов и изучение сильных и слабых сторон каждого из них является важным шагом в планировании любого проекта. Благодаря нашему многолетнему опыту работы с глубокими фундаментами, мы видели множество типов фундаментов и методов, используемых для поддержки конструкций.

Глубокие ИЛИ неглубокие фундаменты

Все конструкции опираются на неглубокие или глубокие фундаменты для поддержки. Многие факторы могут быть использованы для определения типа необходимого фундамента, но обычно наиболее важными являются грунты. Размер, высота и вес конструкции также должны учитываться при выборе метода фундамента. Неглубокие фундаменты более распространены, и их будет достаточно в большинстве ситуаций. Неглубокие фундаменты используются, когда грунт на поверхности достаточно плотный, чтобы поддерживать конструкцию. Глубокие фундаменты необходимы, когда самые верхние слои земли не могут выдержать структурные нагрузки. Глубокий фундамент передает структурные нагрузки на более глубокие грунты, которые являются более плотными и менее сжимаемыми. Они могут выходить за пределы 300 футов ниже отметки поверхности, но обычно заканчиваются на глубине от 20 до 100 футов. Глубокие фундаменты, как и мелкозаглубленные, создаются с использованием самых разных методов и систем. Мы сравним некоторые из наиболее распространенных систем фундамента.

Фундаменты на колоннах

Фундаменты на распорном основании представляют собой традиционный метод фундамента и считаются мелкозаглубленными фундаментами. Фундаменты под колонны — распространенный тип фундаментов. Фундаменты колонн опираются на бетонную подушку в основании каждой несущей колонны для распределения конструкционных нагрузок на почву. Этот фундамент очень экономичен, так как требует минимум материалов и труда. Фундаменты колонн часто используются в жилых помещениях, так как нагрузка меньше, что позволяет системе обеспечивать достаточную поддержку в большинстве ситуаций. Их также можно рассматривать для применений, когда на поверхности присутствуют плотные грунты или скалы, а структурные нагрузки являются разумными.

Если конструкция построена на почве с различными условиями или здание будет выдерживать высокие нагрузки, лучше подойдут другие решения для фундамента. Столбчатые фундаменты очень подвержены оседанию или разрушению в ситуациях, подобных упомянутым выше. Поврежденный фундамент здания может быть очень дорогостоящим в ремонте и может даже сделать здание непригодным для проживания.

Фундамент из матов

Фундамент из матов, также известный как плотный фундамент, представляет собой еще один тип неглубокого фундамента. Фундаменты из матов передают структурные нагрузки на почву через конструкционную бетонную плиту, как и фундаменты колонн. Однако при создании матового фундамента бетонная плита распространяется по всей площади основания конструкции. Наиболее значительным преимуществом матового фундамента является увеличенная площадь поверхности бетонной плиты, обеспечивающая больший контакт с нижележащими грунтами. Увеличение площади поверхности бетона позволяет фундаменту выдерживать большие нагрузки и лучше предотвращать неисправности. Увеличенная площадь поверхности также позволяет матовому фундаменту работать лучше, когда конструкция охватывает несколько типов почвы.

Тем не менее, как и другие фундаменты, матовый фундамент опирается на плотный и несжимаемый грунт у поверхности для поддержки. Хотя матовый фундамент является более универсальным и поддерживающим, чем фундамент из колонн, он, безусловно, не заменяет глубокий фундамент. Однако в некоторых случаях в дополнение к глубокому фундаменту использовались матовые фундаменты для создания экономичного гибридного фундамента, способного выдерживать высокие нагрузки в бедных грунтах.

Фундаменты винтовые сваи

Спиральные сваи, система глубокого фундамента с торцевой опорой, состоят из стержня из конструкционной стали со спиралями, добавленными к стержню для создания винтового устройства. Винтовые сваи также называют винтовыми опорами или винтовыми анкерами. Спиральная опора называется опорой, если она сопротивляется сжимающим или направленным вниз нагрузкам, и анкером, когда она сопротивляется растягивающим или направленным вверх нагрузкам. Во многих случаях спиральный узел рассчитан на то, чтобы выдерживать нагрузки как на растяжение, так и на сжатие. Спиральные сваи обходят слабые грунты и бурятся до более плотных, глубоких и более устойчивых грунтов под поверхностью. Винтовые сваи используются в различных коммерческих и жилых помещениях во многих отраслях промышленности. Винтовая свая может выдерживать нагрузки от 5 до 500 тонн и иметь диаметр до 36 дюймов.

Когда требуется глубокий фундамент, системы винтовых свай являются одним из самых экономичных и универсальных решений. Спиральные сваи не будут рентабельными или необходимыми, когда неглубокий фундамент может поддерживать конструкцию. Спиральный вариант также может быть не лучшим, когда бедные почвы простираются за пределы 100 футов. В этом случае висячая свая типа микросваи может быть более экономичной и выдерживать требуемые нагрузки на меньшей глубине.

Фундамент микросваи

Микросвая состоит из центрального стального стержня, залитого высокопрочным бетоном. Стальной стержень микросваи бурят в земле и заливают раствор различными способами. Затирка представляет собой бетонную смесь из песка и цемента, а ее текучие свойства позволяют создавать связь между стальным валом и окружающими грунтами. Традиционные микросваи обычно заливают цементным раствором после установки стали с использованием методов заливки под давлением или методом трепанации. Вбуренные вытесняющие микросваи заливаются при монтаже ствола механическим способом. Микросваи полагаются на сцепление раствора с грунтом по всей длине сваи, чтобы противостоять нагрузкам. Это качество делает микросваю висячей, а не опорной сваей. Микросваи часто могут достигать большей грузоподъемности на меньшей глубине в рыхлых или плохих почвенных условиях.

Хотя микросваи могут показаться дорогостоящими при сравнении стоимости погонного метра с другими фундаментами глубокого заложения, они могут быть очень конкурентоспособными при правильном проектировании.
