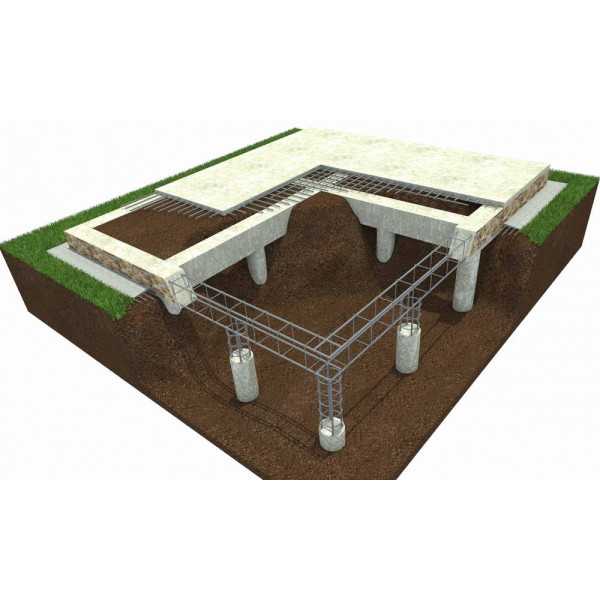

Свайный фундамент с монолитной плитой

Содержание

• Преимущества свайных фундаментов с монолитным ростверком
• Конструкция свайных фундаментов с монолитными плитами
  • Подготовка грунта под обустройство монолитного свайного фундамента
  • Укладка теплоизоляции и арматуры
  • Заливка бетона и обустройство отмостки
• Заключение

Выбор и постройка фундамента всегда остается наиболее сложным этапом в строительстве здания. Если участок под строительство находится в низине, да в придачу к глинистому грунту глубина промерзания зашкаливает за стандартные 120-130 см, лучше использовать свайный фундамент. Но для нежестких пенобетонных, газонаполненных или арболитовых стен фундамент необходимо обвязывать избыточно толстым и мощным железобетонным ростверком. Уложить монолитную плиту обойдется значительно дороже, притом, что особых преимуществ, в сравнении со свайным типом, практически нет.

Оптимальным вариантом будет свайный фундамент с монолитной плитой или цельнолитым ростверком.

Преимущества свайных фундаментов с монолитным ростверком

Всегда требуется найти компромисс между эффективностью и стоимостью используемого решения. В этом случае преимущества конструкции, в которой используются свайные опоры и армированная плита, очевидны:

• Затраты на обустройство монолитного ростверка, даже в усиленном варианте, почти вдвое меньше стоимости отливки полноценного плитного фундамента или классического ленточного варианта на уровень промерзания грунта;
• Поперечная жесткость к изгибающим нагрузкам лишь немногим уступает плитному в центральной части фундаментной системы и превосходит классическую плиту в краевой зоне, где установлена большая часть свайных опор;
• За счет усиленной цокольной части и заглубленных опор свайные фундаменты с монолитным ростверком способны стоять практически на любом рельефе местности, при условии, что сваи заглублены до уровня плотных пород, ниже точки промерзания.

Свайные фундаменты, даже при большой толщине ленточного ростверка, могли обеспечить необходимую жесткость в горизонтальной плоскости только за счет очень большой глубины и прочности опор.

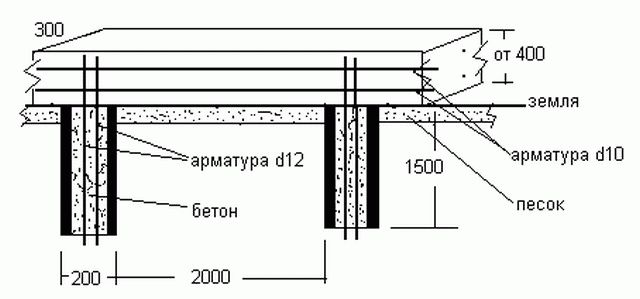

Конструкция свайных фундаментов с монолитными плитами

При обустройстве подобного типа фундаментов применяются те же технологические приемы, что и при постройке обычного свайно-ленточного фундамента, но с учетом требований по формированию ростверка в виде монолитной железобетонной плиты:

1. На первом этапе в соответствии с планом расположения несущих стен бьются скважины под необходимое количество свайных опор, закладывается гидроизоляция и арматура в тело будущей сваи;
2. Площадь под фундамент дома утрамбовывается, отсыпается песком и щебнем с укладкой дренажа. Укладывается гидроизоляция и утеплитель;
3. Устанавливается опалубка, рабочий объем ростверка и плиты заполняется арматурой, пруток перевязывается по пересечениям и слоям, заливается бетон.

Подготовка грунта под обустройство монолитного свайного фундамента

На первом этапе потребуется спланировать и подготовить поверхность участка так, как это делается в большинстве случаев для тонкого плитного фундамента. На глубину в штык лопаты убирается весь плодородный слой и поверхностный суглинок, дно тщательно выравнивается и трамбуется с отсыпкой тонким слоем крупного щебня. Несмотря на то, что монолитная фундаментная плитане будет опираться на дно, необходимо укрепить его, чтобы сохранить целостность при возможном пучении. По периметру фундамента в траншею на глубину в 70-80 см укладывается дренажная труба, желательно на бетонную подготовку, но можно и на песчаную подушку.

До отсыпки на плане необходимо пробить скважины под необходимое количество буронабивных свай. Чаще всего это сваи ТИСЭ или анкерные опоры, с конусовидным уширением подошвы. Только после закладки гидроизоляции в виде трубы из рубероида или изоспана поверхность отсыпается толстым слоем песка и тщательно трамбуется в четыре-пять проходов. Таким образом, почва под будущей монолитной плитой будет сухой и относительно устойчивой к подвижкам. При желании под песок можно уложить геотекстильное полотно по типу дорнита или аналогичной плотности. В этом случае края полотнищ перехлестывают на 15-20 см.

Укладка теплоизоляции и арматуры

На выровненную и уплотненную «песчанку» укладывается слой гидроизоляции, далее слой экструдированного ППС, толщиной 100-150 мм. Рекомендуется использовать тонкие, в 30 мм толщиной плиты теплоизолятора, уложенные с перекладкой швов между слоями.

Утеплитель необходимо выложить по всей поверхности фундамента, в местах установки свай вырезаются окна под опоры, уложенное полотно гидроизоляции выпускается за пределы контура свайного фундамента и фиксируется на опалубке степлером. В результате под центральной плитой и в пространстве между свайными опорами будет находиться толстый слой ЭППС, который сыграет роль донной части опалубки и в дальнейшем защитит всю конструкцию от вспученного грунта. По контуру монолитной плиты устанавливается опалубка.

В качестве армирующего элемента используется стальная арматура с диаметром прутка 8 мм. Нижний слой арматуры укладывается на высоте в 30 мм от утеплителя и обязательно перевязывается с армированием свайных опор. Верхний слой арматуры вывешивается так, чтобы расстояние от будущей поверхности монолитной плиты было не менее 40 мм. Окно армирования составляет 25 см, шаг перевязки верхнего и нижнего слоев арматуры выдерживается в 70 см.

Заливка бетона и обустройство отмостки

После закладки армирующих элементов свайного фундамента приступают к процедуре заливки бетона в форму свайного фундамента. Наиболее грамотным будет залить весь массив одновременно с помощью бетонного насоса и миксеров-бетоновозов. Приготовить под заливку 20-25 кубов бетона в течение 12 часов светового рабочего дня — задача явно не по силам даже бригаде рабочих, поэтому проще купить его на заводе, но с обязательным согласованием точного графика поставки.

На первом этапе заливается периметр плиты и области, в которых расположены наружные и внутренние свайные опоры. Полость внутри каждой сваи необходимо уплотнять вибратором с максимальной нагрузкой, после чего бетон отливается по контуру фундамента.

Через 5-6 часов вязкость бетона станет достаточной, чтобы приступить к выравниванию и подрезке поверхности монолитной плиты. В самом простом случае зеркало фундамента на сваях можно выровнять длинномерной рейкой, но более высокое качество бетонной стяжки получают, используя специализированный мотоинструмент с автоматом горизонта.

Через 6-7 дней опалубку снимают, и можно приступать к обустройству отмостки фундамента. Уровень на 20-25 см по периметру фундаментной плиты отсыпают песком, укладывают гидроизоляцию и утепляют плитным пенополистиролом. Сверху выполняется бетонная стяжка с уклоном в 5- 6^о. Этого достаточно, чтобы убирать воду, но при этом не создавать дискомфорт при ходьбе. Правильно спланированная отмостка позволяет полностью закрыть слой утеплителя, выглядывающий в пространстве между сваями.

Заключение

На сегодня фундамент в виде монолитной плиты – ростверка на свайных опорах является наиболее удачной для использования на пучинистых грунтах. С точки зрения технологичности и стоимости монолитный ростверковый фундамент представляет собой оптимальное решение, что подтверждает высокая популярность монолитных систем в северных районах страны. О высокой стойкости к пучению говорит тот факт, что простое утепление отмостки позволяет зимовать фундаментной плите, нагруженной только стенами первого этажа, без малейших следов деформации или растрескивания.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

Комбинированный свайно-плитный фундамент: пошаговая инструкция

Свайно-плитный фундамент (СПФ) — комбинированный тип основания, которое способно выдерживать повышенный нагрузки длительное время. Такой фундамент состоит из двух несущих конструкций: свайного поля и бетонной плиты. Основное назначение комбинированного СПФ — многоэтажное строительство. Например, 90% зданий комплекса Москва-Сити построены на свайно-плитныхоснованиях. В малоэтажном строительстве такая конструкция используется редко по причине нецелесообразности и высокой стоимости.

Содержание

1. Расчеты комбинированного свайно-плитного фундамента
2. Расчет осадки
3. Технология строительства СПФ
4. Подготовительные работы
5. Монтаж свай
6. Устройство плиты на винтовых сваях
7. Свайно-ростверковый фундамент с монолитной плитой
8. Свайно-плитный фундамент на буронабивных сваях
9. Установка буронабивных свай
10. Заключение

Монтаж СПФ при возведении коттеджа или загородного дома оправдан в следующих случаях:

1. В зонах с повышенной сейсмической активностью.
2. На пучинистых грунтах, при этом несущие сваи рекомендуется дополнительно усилить перед сооружением монолитной плиты.
3. В местах, где глубина промерзания грунта ниже 2,5 м.
4. Пласты грунтовых вод расположены высоко к поверхности земли.
5. При возведении сооружений чувствительных к вибрациям (из пенобетона, стекла).
6. Строительство пристройки к существующему зданию на монолитном или ленточном фундаменте.

Часто свайно-плитное основание применяют при отсутствии данных гидрогеологических изысканий участка. Во многих случаях стоимость устройства СПФ оказывается ниже, чем проведение исследований. Для подстраховки будущие владельцы частного дома выбирают этот тип основания, как самого надежного и долговечного.

Расчеты комбинированного свайно-плитного фундамента

Расчет СПФ состоит из двух частей:

1. расчет свайного фундамента;
2. расчет параметров бетонной плиты.

При расчете свайного фундамента определяется диаметр свай, их количество, расстояние между сваями, глубина залегания. Данный расчет не представляет сложности — его легко провести самостоятельно. Результатом расчетов станет схема, на которой указано расположение свай.

Расчет плитного фундамента для дома из газобетона

Подробнее

Расчет плитной части более сложный. Он учитывает следующие факторы:

1. планируемая нагрузка на плитное основание;
2. глубина промерзания грунта;
3. наличие дренажной системы;
4. наличие и толщина подушки между подземными водами и основанием;
5. неравномерность свайного фундамента;
6. условия взаимодействия плиты с грунтом и пр.

При наличии определенных знаний для расчета СПФ можно использовать профессиональную программу GeoPlate, которая позволит не только точно определить параметры бетонной плиты, но рассчитает осадку с учетом всех физических и геометрических данных.

Точные инженерные расчеты в обязательном порядке проводятся при строительстве многоэтажных сооружений. При возведении частного малоэтажного дома и учета того, что нагрузка на СПФраспределяется следующим образом: 85% — на сваи и 15% — на плиту, а также небольшой массы здания, сложными расчетами плитной части можно пренебречь.

Толщина монолитной плиты зависит от марки бетонной смеси, используемой для ее заливки, площади сооружения и его массы. Для дома 10х10 из тяжелых строительных материалов (кирпич керамический, железобетон) оптимальная толщина плиты будет составлять 30-40 см. Строение такой же площади, но возведенное из легких материалов нуждается в основании толщиной 20-30 см. Для легких конструкций и небольших домиков 6х6 м достаточно плиты толщиной 10 см.

Зная площадь основания и толщину плиты легко вычислить требуемое количество бетонной смеси для устройства СПФ: площадь основания х толщина в метрах = кол-во бетона (м3).

Дом из бруса

23.49%

Дом из кирпича

17.51%

Бревенчатый дом

13.6%

Дом из газобетонных блоков

19.97%

Дом по канадской технологии

10.82%

Дом из оцилиндрованного бревна

3.44%

Монолитный дом

3.97%

Дом из пеноблоков

3.92%

Дом из сип-панелей

3.28%

Проголосовало: 3780

Расчет осадки

Расчет осадки также производится в профессиональных инженерных программах типа PLAXIS. При строительстве дома массой до 12-15 тонн осадка фундамента будет составлять не более 1-3%, поэтому производить сложные расчеты осадки необязательно. Однако если строительство ведется на пучинистых почвах, то расчет лучше произвести и с его учетом продолжать строительство.

Можно ли самостоятельно рассчитать осадку СПФ? При наличии инженерного опыта, специальных знаний и всех исходных данных произвести расчет можно самому, руководствуясь нормативами СП 24.13330.2011. Из всех способов расчета рекомендуется использовать самый простой — метод послойного суммирования с вычислением осадки каждой отдельной сваи. В идеале расчет осадки лучше заказать проектной организации вместе с разработкой проекта дома.

Технология строительства СПФ

Общая технология строительства описана в СП 22.13330. В соответствии с нормативами процесс обустройства свайно-плитного основания включает следующие этапы:

Подготовительные работы

Под этим понятием подразумевается расчистка участка от мусора, выравнивание, выполнение разметки расположения свай по схеме. Также на данном этапе решается вопрос с покупкой или изготовлением бетонной смеси для плиты. Учитывая, что заливку фундаментной плиты лучше производить за один раз, бетон лучше заказать на ближайшем РБУ. Замесить такое количество бетона самостоятельно практически нереально, однако если у вас есть соответствующее оборудование, опыт и несколько помощников, можно изготовить смесь на участке.

Монтаж свай

Сваи монтируются разными способами в зависимости от их типа, глубины залегания, особенностей участка и пр. В сфере частного домостроения самый востребованный вариант — винтовые сваи. Они имеют множество преимуществ: доступная цена, широкий выбор типоразмеров, простота монтажа. Плитный фундамент на винтовых сваях прослужит не менее 20 лет, а при благоприятных условиях до 50 лет.

Монтаж винтовых свай может осуществляться ручным или механическим способом. После того, как сваи погружены в грунт до нужной глубины проводится их выравнивание путем обрезки. Дальше на готовое свайное поле устанавливается плитная часть основания.

Устройство плиты на винтовых сваях

Плитная часть СПФ изготавливается в следующем порядке:

• Торчащие из грунта сваи объединяются с металлическим ростверком. Для устройства ростверкаиспользуются швеллеры и уголки размера 20 или 30. Устанавливаются элементы по периметру и внутри свайного поля по линиям установки свай. Свайное поле засыпается гравийно-песчаннойсмесью, образующей «подушку» для будущей плитной части СПФ.
• Отливается подбетонка — стяжка из тощего бетона марки В7.5 толщиной 10 см. Назначение подбетонки — выравнивание поверхности для укладки гидроизоляции и утеплителя.
• Монтаж гидроизоляции. Можно применять как современные гидроизоляционные пленки-мембраны, бикростом, технониколь, так и классику — рубероид, гидроизол.
• Монтаж теплоизоляции. Монолитная плита основания одновременно будет являться нижним слоем пола в доме, поэтому утепление положить лучше сразу, чтобы сделать пол теплым. В качестве теплоизоляции используются плиты пеноплекса толщиной 10-15 см.
• По периметру будущего монолитного перекрытия устанавливается опалубка. Высота опалубки должна быть на 10 см выше высоты (толщины) плиты.
• Внутри выполняется армирование профилем с размером ячейки 30 см. Нижний слой армирующей сетки желательно укладывать на полимерную пароизоляционную подкладку, которая будет покрывать утеплитель. Верхняя часть арматурного каркаса соединяется с выпусками ростверка.

Для усиления конструкции по торцам монтируются П-образные металлические элементы из арматуры.

• Заливка бетоном марки В15 или В20. Чтобы равномерно залить всю бетонную массу в едином направлении необходимо использовать бетононасос. Таким оборудованием всегда оснащены автобетоносмесители, доставляющие бетон. Для выравнивания бетонного слоя используется правило.
• Утрамбовка производится при помощи виброоборудования.

Заливка монолитного основания на сваях начинается с мест, где расположены наружные свайные опоры. Утрамбовка также должна производиться сначала вокруг свай, а потом по всей площади плиты.

• Фундамент на винтовых сваях с монолитной плитой окончательно затвердевает через 7-10 дней. В процессе затвердевания рекомендуется соблюдать температурный режим. При сухой погоде и температуре выше +22 необходимо поливать плиту каждые 2-3 часа, чтобы избежать появления трещин. При наличии осадков нужно укрыть СПФ пленкой или соорудить временный навес.

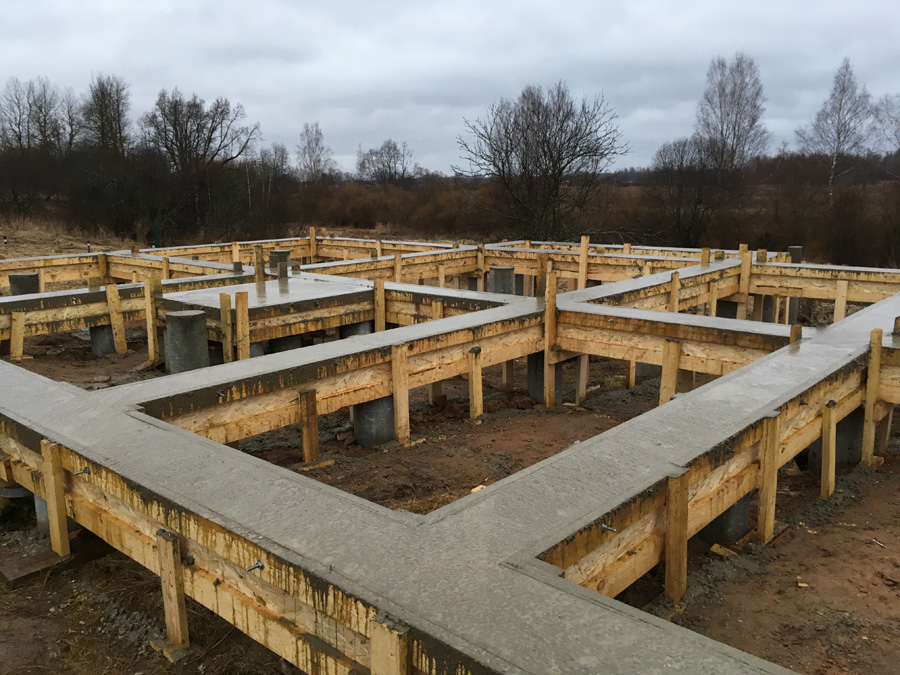

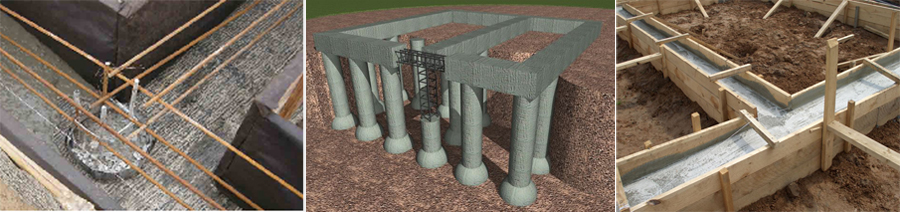

Свайно-ростверковый фундамент с монолитной плитой

Назначение ростверка — правильное распределение нагрузки и связка двух типов основания: свайного и плитного посредством объединения свайных оголовков. Для СПФ этого типа лучше использовать не металлический, а железобетонный ростверк. Для устройства ж/б ростверка по оголовкам свай выполняется устройство опалубки, армирование, а потом заливка ростверка бетоном марки В10.

После того как монолитный ростверк наберет прочность (через 7-10 суток) приступают к устройству монолитной плиты. Поэтапное строительство в этом случае аналогично тем процессам, которые выполняются при устройстве фундамента на винтовых сваях с металлическим ростверком: подбетонка, гидроизоляция, утепление, опалубка, армирование, заливка бетонного массива, утрамбовка.

Свайно-ростверковый фундамент с плитой может иметь разную высоту:

1. Приподнятый — расположен выше уровня земли. Это наиболее удобный вариант, позволяющий не делать сложные расчеты осадки.
2. Нулевой — высота соответствует уровню грунта. Его устройство сложнее и возможно только на стабильных грунтах.
3. Углубленный — находится ниже уровня земли. Ввиду его сложности не рекомендуется использовать его в частном домостроении.

Сергей Федоров

Строительство домов, пристроек, террас и веранд.

Задать вопрос

Если вы все же решили сделать нулевой или углубленный фундамент, то опалубку используйте не съемную, а монолитную. Однако учтите, что это приведет к удорожанию и без того дорогостоящего СПФс ростверком.

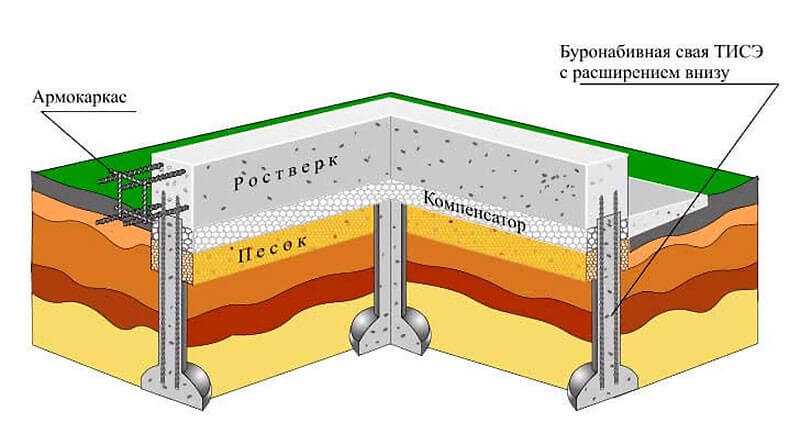

Свайно-плитный фундамент на буронабивных сваях

Кроме винтовых свай для устройства СПФ могут использоваться буронабивные опоры. Это тип свай, при установке которых в грунте бурятся отверстия требуемой глубины, а затем заполняются бетоном и арматурой. Самый востребованный вариант — опоры типа баретт I-образной формы. Нижняя часть сваи опирается на несущие плотные грунты, а верхняя выступает над поверхностью.

Использование буронабивных свай целесообразно там, где нельзя применять винтовые. Например, в почвах с повышенной щелочностью, т.к. в этом случае металлические винтовые опоры быстро придут в негодность из-за коррозии и утратят несущую способность.

Достоинства СПФ с буронабивными сваями в сравнении с винтовыми:

1. способны выдерживать на 20% больше нагрузки при одинаковом диаметре опор;
2. неподверженность коррозии, агрессивным средам;
3. бурение не оказывает влияния на соседние постройки, поэтому эти сваи часто используют при возведении пристройки к существующему сооружению;
4. длительный эксплуатационный ресурс — не менее 100 лет.

При необходимости строительства пристройки буронабивные сваи будут успешно соседствовать с винтовыми в одном здании, в полной мере выполняя свои функции.

Установка буронабивных свай

Алгоритм устройства монолитной плиты на свайном фундаменте с буронабивными опорами следующий:

1. В соответствии со схемой проводится бурение скважин нужной глубины. Способ бурения выбирается исходя из финансовых возможностей владельца, месторасположения участка, типа грунта и пр. При строительстве коттеджей чаще всего используется недорогой и эффективный метод ручного шнекового бурения.
2. Затем в скважину останавливают обсадную трубу, которая будет выполнять роль опалубки для ж/б буронабивных опор. Труба может быть металлическая, асбестоцементная, железобетонная. В свободное пространство между трубой и стенками скважины насыпается грунт и уплотняется.
3. При помощи строительного уровня выравниваются обсадные трубы по высоте. Как и в случае с винтовым фундаментом рекомендуется делать СПФ приподнятого типа. Трубы должны возвышаться выше уровня земли на 30-50 см. Излишки труб срезаются.
4. Скважина заливается цементно-песчаным раствором на цементе не ниже марки М300. Смесь уплотняется при помощи погружного виброоборудования. При отсутствии электрического вибратора можно использовать ручной виброинструмент.
5. До затвердевания цементно-песчаной смеси в скважину под давлением опускается металлический каркас. Сделать это вручную достаточно проблематично, поэтому при отсутствии специальной техники можно установить армирующую сетку внутри обсадной трубы, а потом производить заливку цементным раствором. В этом случае утрамбовке следует уделить особое внимание!

Опоры связываются между собой железобетонным ростверком. После затвердевания ростверкамонтируется монолитная плита по стандартной технологии.

Заключение

Комбинированные типы фундамента: свайно-плитный, свайно-ростверковый и на буронабивных сваях не распространены в частном строительстве. Статистика по их применению отсутствует. Приблизительные подсчеты свидетельствуют, что СПФ обходится на 50-80% дороже, чем обычный свайный или плитный фундамент. При подсчете сметы необходимо обязательно учесть затраты на аренду техники, доставку и покупку бетонной смеси.

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция монтажа своими руками

Для строительства жилых и производственных зданий применяются различные типы фундаментов, но особого внимания заслуживает свайно-ростральная конструкция. Его обычно выбирают в тех случаях, когда на участке есть резкие перепады рельефа, пучинистость и слабый грунт. Этот тип основания также хорошо подходит для освоения территорий, расположенных в зоне вечной мерзлоты.

Технические условия

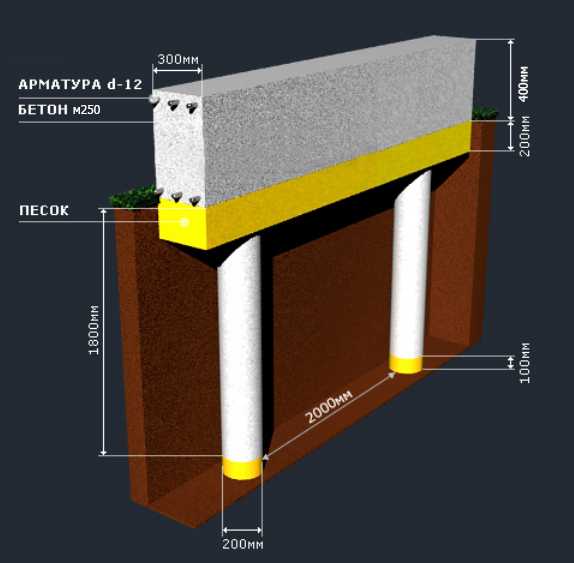

Свайно-ростверковый фундамент представляет собой железобетонное, деревянное или стальное основание, залитое бетоном, в котором все элементы связаны в единую конструкцию. Его устройство может быть как с монолитным видом закладки (перекрытым плитой), так и построенным с висячим ростверком.

В зависимости от того, как заложен фундамент (деревянный, металлический, бетонный или железобетонный), фундамент под строительство приобретает разные технические характеристики.

Главной особенностью фундамента является то, что ростверки, входящие в его устройство, прекрасно выдерживают неравномерные нагрузки, обеспечивая жесткое сопряжение с основанием. Дробилки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других типов фундаментов свайно-ростверковый идеально распределяет несущие нагрузки от зданий на грунт; поэтому, выбрав его, вы можете быть уверены, что новостройка надежно прослужит не один десяток лет и будет защищена не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно хорошо подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

• для строительства кирпичного дома;
• в рамной конструкции;
• для конструкций из газосиликатных блоков;
• на грунтах с высокой плотностью;
• при высоком размещении грунтовых вод;
• на неустойчивом грунте с зыбучим песком.

Свайно-ростверковая конструкция также позволяет укладывать полы непосредственно на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные с разной высотой, компенсируют все неровности, устраняя перепад высот.

Такой фундамент можно использовать при строительстве зданий весом свыше 350 тонн – он будет намного надежнее и экономичнее, чем ленточный или плиточный. Но в этом случае необходимо заложить в проект более высокий коэффициент запаса прочности, который должен быть не 1,2, как обычно, а 1,4.

Достоинства и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой для зданий и характеризуется рядом преимуществ.

• Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сведены к минимуму.
• Устойчивость. Большая несущая способность позволяет возводить высотные здания, используя в их отделке тяжелые строительные материалы.
• Расширенное строительное покрытие. По сравнению с другими типами фундаментов землеустройство может осуществляться на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, откосы и откосы не являются препятствием для работы.
• Возможность формирования свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.
• Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функционал настроек.
• Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому конструкция в процессе эксплуатации не ломается и не деформируется.
• Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
• Хорошая теплоизоляция. Пространство между землей и цоколем за счет улучшенного расположения ростверка не пропускает холодные воздушные потоки — это снижает потери тепла и делает здание теплым.
• Отсутствие риска затопления. Свайные конструкции, приподнятые над землей на два метра, защищают строение от возможного затопления.
• Простая установка. Обладая минимальными строительными навыками, построить такой фундамент можно своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
• Краткие сроки работы.

Вышеперечисленные преимущества актуальны только в том случае, если монтаж основания производится с соблюдением всех технологий строительства, а здание эксплуатируется согласно расчетным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

• Невозможность строительства на скальном грунте — твердые минеральные породы делают невозможной установку свай.
• Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просадиться, иначе будет нарушена устойчивость опор, и грунт провалится.
• Для зданий, строительство которых планируется в суровых климатических районах с низкими температурами, придется рассмотреть дополнительные мероприятия по укладке качественной теплоизоляции.
• Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
• Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекосить, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя у строителей и получил только положительные отзывы владельцев домов.

Виды

Опоры, применяемые при устройстве свайно-гравийного фундамента, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены из металла, бетона, дерева или композитных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают определенные типы фундаментов.

• Винт. Изготавливается из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы предохранялись от окисления, их полую часть заливают раствором.
• Бурбонат Образуется на земельном участке путем заливки бетона в предварительно подготовленный армированный колодец, расположенный на забивных сваях. Мягкий фундамент имеет высокую прочность.
• Железобетон. Монтаж осуществляется с помощью сборных железобетонных столбов, устраиваемых в колодце.
• Hammerhead Как правило, такие основания выбирают для строительства крупных объектов. Забиваются опоры с помощью специальной техники, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка фундамента и бывает:

• встраиваемый;
• заземление;
• приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при устройстве свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае дополнительно выполняют обрезную плиту, а фундамент может служить цоколем здания. Что касается возведения деревянных конструкций, то для них идеально подходит фундамент с приподнятым ростверком – это позволяет сэкономить на стройматериалах, а приподнятая конструкция защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создайте проект и план будущего здания. Затем чертится базовый чертеж, и указывается расположение свай с учетом их расположения в местах пересечения со стенами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуется установка дополнительных опор. Кроме того, необходимо рассчитать площадь свай – для этого сначала делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов также необходимо знать некоторые другие показатели:

• массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
• площадь опоры — по известному весу конструкции и коэффициенту надежности легко определяется нагрузка на опоры;
• размеры и площадь сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты следует сравнивать с предварительно определенной эталонной областью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне реально. Чтобы такой фундамент надежно служил, при работе следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

• расчет основания и создание проекта;
• подготовка и разметка строительной площадки;
• бурение скважин и рытье траншей;
• формирование опалубки;
• арматура;
• заливка бетонного раствора и жестких швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства должен осуществляться контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливается рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметку с указанием расположения свай. Работа выполняется с использованием шнура и деревянных кольев.

Разметку необходимо ставить строго по диагоналям. Шнуры натянуты для разметки внутренней и внешней поверхности стен. Если есть неточность, то получатся отклонения от проекта, а в процессе эксплуатации фундамент может перекоситься.

В случае, когда на участке есть небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом потребуется помощь опытных мастеров. Особое внимание также следует уделить углам здания – их должно быть 90 градусов.

Выемка траншей

После определения границ фундамента можно приступать к земляным работам. Сначала выкопайте траншею под ростверк, затем просверлите отверстия, в которые потом будут установлены сваи. Работы обычно проводятся с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа грунта выбирается оптимальная ширина ростверка. Для объектов бытового назначения допустимый показатель составляет 0,25 м, для мобильных — 0,5 м, а для жилых зданий этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве нужно проверить дно и стены на ровность — в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивается водой и тщательно утрамбовывается. Песчаная подушка не может быть меньше 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к остриям свай. Чтобы конструкция равномерно передала нагрузки, ее нужно располагать строго горизонтально. В том случае, если устройство фундамента по проекту предполагает использование железобетонных невысоких ростверков, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота рассчитывается в соответствии с показателями основания. Сборка упоров и сборка щитов во многом напоминает технологию работы для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты делают два пояса из ребристой арматуры сверху и снизу. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой — к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если используется арматура сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Прокладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладывают коробки и трубы, по которым будут проходить канализация, электричество, водопровод и отопление . Не следует забывать и о прокладке труб инженерных систем и воздуховодов. Если этот этап не выполнить, то после строительства под монтажные работы необходимо забивать бетон, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом монтажа фундамента является заливка бетонного раствора. Для бетонирования обычно используется цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливают бетоном отверстия под сваи, а потом уже — саму опалубку. Рабочий процесс желательно выполнять за один раз. Если же бетонировать поэтапно, то появление неровностей и пузырьков воздуха. Оптимальная температура для заливки +20С – при таком показателе опалубку можно будет снимать уже через четыре дня. За этот период бетон наберет прочность и будет готов к дальнейшим строительным работам.

Иногда укладку основания проводят при температуре ниже +10С — в этом случае полного высыхания придется ждать не менее 2 недель. Зимой залитый бетон нужно будет дополнительно подогреть и утеплить.

Полезные советы

Свайный фундамент необходимо возводить правильно, соблюдая все технологии строительства — это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им необходимо учитывать некоторые рекомендации опытных специалистов.

• Монтаж следует начинать с расчетов. Для этого определяют тип грунта и глубину ростверка. При недостаточной глубине заложения опоры здание может дать усадку и растрескаться, после чего может даже разрушиться.
• Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Скальные образования и каменистые почвы имеют самые высокие показатели. Если неверно определить состав грунта, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
• Между сваями и ростверком должно быть хорошее соединение, так как под действием давления грунта неустойчивая конструкция может разрушиться.
• Независимо от типа фундамента на глубину промерзания следует укладывать песчаную подушку, особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расшириться и привести к поломке ростверка.
• Ростверк не должен соприкасаться с землей или заглубляться в нее. Необходимо снять небольшой слой грунта по периметру участка, затем установить опалубку, засыпать песком и залить бетоном.
• Следует точно считать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• При армировании стоит предусмотреть необходимое количество вентиляционных изделий. Все внутренние отсеки нужно соединить с выходами на улицу.
• Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует укладывать до заливки фундамента бетоном.
• Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Не позволяйте земле осыпаться со стен. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно промокнет и будет непригодно для заливки раствора. Также недопустимо в траншеях наличие чрезмерной крутизны откосов.
• Слабый грунт требует усиления сваями и хорошей обратной засыпки.
• Песок, который используется для засыпки воздушной подушки, увлажнить и распределить под контуром под углом 45 градусов.
• Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более 5 мм не допускается.
• Высота фундамента выполняется с небольшим запасом 5-7 см от высоты, указанной в проекте.
• При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. Лучше всего выбирать гладкую арматуру, без следов ржавчины, грязи и краски.
• Нежелательно крепить арматуру с помощью сварки — это может снизить ее прочность в местах соединения.
• Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

О том, каковы конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:

Бетон и фундамент — Professional Constructor Central

Бетонный фундамент

Контроль строительных материалов INR Чертежи Оценка материалов Канализационные дороги Осуществимость Железная дорога

Каковы признаки пучения фундамента?

Строитель

24 СЕНТЯБРЯ 2022

Фундамент Вспучивание – это восходящее движение расширяющегося слоя грунта после его насыщения водой. Общие признаки пучения фундамента – трещины и […]. Сообщение Каковы признаки Foundation Heave?

Фонд 191

Фундамент единиц предварительно спроектированы и изготовлены в a.

Фундамент 132

ФундаментБетонСайтИнжиниринг 132

Источники трендов

• Конструктор
• Technology Technology
• Строительный маркетинг

Фонд гриля: типы, строительство и преимущества

. Конструктор

Январь 13, 2022

772727272727272727272727272727272727272727272727272727272727272727272. несколько ярусов балок (стальных или деревянных), наложенных под прямым углом друг к другу на слой бетона к. Руководство по строительным технологиям Фундамент Дизайн Фундамент Инжиниринг Прочее Конструктивное проектирование

Фундамент 191

ФундаментБетонКонструкционное проектированиеСтроительство 191

Как залить бетонный фундамент?

Конструктор

28 ДЕКАБРЯ 2018

Заливка бетона фундамент является очень важным этапом строительства фундамента и играет жизненно важную роль для успеха проекта. Итак, Бетон Рабочая процедура Рабочая процедуры

Фонд 163

Фонд Контроль из Строительных норм и правил, таких как Американский институт бетона и Индийские стандарты, Руководство по рабочим процедурам Фундамент Фундамент Строительство

Инструкции 159

Инструкции ФундаментБетонСтроительство 159

Как заливать бетон для свайного фундамента? [PDF]

Конструктор

15 ИЮНЯ 2020 г.

Поскольку свайные фундаменты несут большую нагрузку, их необходимо устанавливать с особой осторожностью. Бетон Технологии Бетон Рабочий процесс Строительство Инжиниринг и управление Строительный проект Фундамент Инженерно-геотехнический инжиниринг Как направлять сваи Фундамент Порядок работ

Фундамент 151

ФундаментБетонЗанятостьОборудование 151

Что такое фундамент | Методы поддержки фундаментов | 6 Методы поддержки фундамента

Civiconcepts

6 ЯНВАРЯ 2022 г.

Фундамент — это процесс усиления или поддержки и стабилизации существующей структуры фундамента . Что такое подкрепление?

Фундамент 83

ФундаментБетонЖильеДизайн 83

Калькулятор фундамента | Калькулятор бетонного основания | Калькулятор бетона квадратного фундамента | Калькулятор бетона трапециевидного фундамента

Civiconcepts

22 НОЯБРЯ 2021 г.

Фундаменты, предусмотренные под каждой колонной независимо, называются изолированными … Калькулятор фундамента | Бетон Калькулятор фундамента | Квадратный фундамент Бетон Калькулятор | Фундамент трапециевидный Бетон Калькулятор Подробнее ». Что такое квадратный фут?

Бетон 83

ConcreteFoundationConstruction 83

Допуски на конструкцию бетонного фундамента согласно ACI 117M-10

Конструкция

26 марта 2018

Спецификации для бетонных Основы Основы . за отклонение отвеса, смещение положения, Фонд Дизайн Фонд Инженерная геотехническая инженерия Структурная инженерия Фонд Структурный конструкционный дизайн

Фонд 190

Фонд Конкретарный инженерный инженер. из цемента бетона сваи должны быть в соответствии с методикой Бетонирование в условиях сваи. Фундамент Инжиниринг Геотехнические инженерные сваи Фундамент Фундамент

Фундамент 193

ФундаментБетонМатериалыИнжиниринг 193

Что такое плотный фундамент | Типы фундамента | Деталь фундамента плота

CivilJungle

24 ОКТЯБРЯ 2021 г.

Что такое плот Фундамент ? Плот , фундамент , также называемый плотом 9Фундамент 0327 , по сути, представляет собой сплошную плиту, опирающуюся на почву, которая простирается по всей площади основания здания, тем самым поддерживая здание и передавая его вес на землю. .

Фонд 52

FoundationComparisonFabricationzoning 52

Руководство по строительству по строительству бетонного фундамента

Конструктор

15 мая 2014 г.

Бетон Фонд Строительная процедура. В целом. По цели.0327 бетон фундамент /цоколь ар. Как управлять рабочими процедурами

Фундамент 186

ФундаментБетонСайтСтроительство 186

Что такое фундамент | Методы поддержки фундаментов | 6 Методы поддержки фундамента

Civiconcepts

6 ЯНВАРЯ 2022 г.

Фундамент — это процесс усиления или поддержки и стабилизации существующей структуры фундамента . Что такое подкрепление?

Фонд 83

FoundationConcreteHousingDesign 83

Стоимость строительства для железобетонной кучи с железобеточной бетонной ситу , а ниже присутствует толстый и слабый слой почвы.

Это тип глубокого фундамента , который передает нагрузку надстройки на жесткий слой через слабые слои грунта.

Бетон 180

ConcreteFoundationEngineeringConstruction 180

Что является самым прочным основанием для дома

Civiconcepts

10 июня 2020

The Post. Что является самым сильным Foundation для дома, впервые появившегося на Civic.

Фундамент 62

ФундаментЖилойБетонЖилой 62

ПРОЕКТИРОВАНИЕ ЖЕЛЕЗОБЕТОННЫХ ФУНДАМЕНТОВ

Конструктор

25 ФЕВРАЛЯ 2013 ГОДА

Железобетон Фундаменты рассчитаны с учетом нагрузок и моментов на опоры и данных грунта. Ниже приведены типы фундаментов дюймов Фонд Структурная инженерия Фонд Структурный конструктивный дизайн

Фонд 204

Фонд. 0004

Можно ли залить армированную балку перед площадкой бетоном ? Подробнее о Foundation The Constructor

Фонд 100

FoundationConcretesite 100

Строительство бетонного фундамента

Конструктор

5 ноября 2014 г.

Строительство Concrete Фонд . конкретные цели и время завершения для каждого вида деятельности. Строительство Строительство Проект Строительство Проекты

Фундамент 185

ФундаментБетонКонструкция 185

Плавающая плита | Фундамент из плавающих плит | Плавающие бетонные плиты

Civiconcepts

16 июля 2021 г.

Плавающие плиты представляют собой бетонные плиты , которые укладываются на землю без каких-либо креплений, так что они просто сидят и плавают на них. Плавающая … Плавающая плита | Плавающая плита Фундамент | Плавающие Бетонные Плиты Подробнее ». Что такое плавающая плита?

Фундамент 80

ФундаментБетонСтроительство 80

Типы материалов, используемых в свайном фундаменте

Конструктор

12 ОКТЯБРЯ 2018

Различные типы материалов, которые используются в стальных и цементных, деревянных фундаментах тонкий, структурный элемент, установленный в. Руководство по строительным технологиям Бетон Технология Фундамент Инжиниринг Геотехническое проектирование Инструкции по проектированию конструкций

Фонд 190

FoundationMaterialSstructural Engineeringingering 190

Фонд плота — типы, использование, функции, преимущества и недостатки

Учите гражданское инженер

1 ноября 2022 г.

Raft Фонд RAF . Фонд ». Этот тип фундамента используется для распределения нагрузки от всей конструкции на большую площадь. В этом фонде вся конструкция размещена на большой непрерывной фундаментной плите.

Фонд 52

FoundationConcreteengineeringConstruction 52

RAFT Foundation- Требования к проектированию и применимость

Конструктор

19 мая 2019

A RAFT или MAT Foundation — это шире 27 2828. все нагрузки надстройки через стены или колонны. Фундамент Дизайн структурной инженерии Фонд Структурный конструктивный дизайн

Фонд 167

Фонд. участие в Мире Бетон , одной из моих любимых выставок. На прошлой неделе, когда я готовился к паре недель в дороге, я написал о том, почему я ценю участие в выставках. Сейчас я нахожусь в самом центре этого опыта, и мне это нравится, несмотря на хриплый голос и боль в ногах. Управление строительством с Джоном Чейни

Foundation 228

FoundationLas VegasViewpointRoads 228

Монолитное определение | монолитная плита | Монолитный фундамент | монолитный фундамент | Преимущества и недостатки монолитного плитного фундамента

Civiconcepts

6 июля 2021 г.

Это конструкция, построенная из единого материала, собранная, а также … Монолитное определение | монолитная плита | Монолитный фундамент | Монолитный Фундамент | Преимущества и недостатки монолитной плиты Фонд Подробнее ».

Фундамент 74

ФундаментМатериалыБетонДизайн 74

Фундамент для ростверка | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка

Civiconcepts

16 ИЮНЯ 2021 г.

Фундамент ростверка Фундамент ростверка — это тип фундамента, который состоит из одного, двух или дополнительных уровней балок, обычно стальных, наложенных на слой бетона для … Фундамент ростверка | Виды ростверкового фундамента | Стальной ростверк | Фундамент ростверка Подробнее ».

Фонд 54

FoundationConcretedRawingsEngineering 54

Пустовые формы в конструкции фундамента: их типы и применения

Конструктор

5 декабря 2020

9037 2727 2727 2727 2727 2727 2727. и обширный грунт, т. е. для защиты. Foundation Engineering Geotechnical Engineering How To Guide Руководство по ремонту/защите Руководство по безопасности

Фундамент 169

ФундаментБетонДизайнБезопасность 169

Что такое матовый фундамент? Функции, использование и конструкция

Конструктор

6 ФЕВРАЛЯ 2020 г.

Плот или мат фундамент представляет собой большую прямоугольную или круглую непрерывную бетонную плиту, которая несет всю нагрузку конструкции выше и распределяет ее. Бетон Рабочий процесс Фундамент Инженерно-геотехнический инжиниринг Руководство по рабочему процессу

Фундамент 147

ФундаментИнжинирингСтроительствоБетон 147

Отслаивание Ремонт бетонного фундамента | Что такое растрескивание фундамента » вики полезно Признаки выкрашивания фундамента | Процедура Отслаивания Ремонта Бетонного Фундамента

CivilJungle

9 ЯНВАРЯ 2022

Отслаивание Бетон Фундамент Ремонт. Отслаивание бетона фундамента ремонт варьируется в зависимости от серьезности повреждения, типа и местоположения. Расщепление бетон фундамент ремонт должен выполняться на основе рекомендуемых кодов, таких как код ACI и BS EN 1504. , 2019

Строительство бетона фундамента делится на количество работ с конкретными целями и сроками выполнения для каждой деятельности. Строительный инжиниринг и менеджмент Строительные проекты Строительство Строительные проекты

Фонд 105

FoundationConcreteConstructionEningering 105

Различные стандартные коды по фундаментам свай в разных странах

Конструктор

9 июля 2019 г.

СВОЙ Foundation — это длинная или стройная колонка, которая построена из материалов . или сталь. Это тип глубокого фундамента . Фундамент Инженерно-геотехнический Инженерно-строительная свая Фонд Фонд

Фонд 113

FoundationConcretematerialScouncruction 113

Строительство бетонного фундамента

Конструктор

5 ноября 2014 г.

Строительство . Concrete

. и время завершения для каждого действия. Строительство Строительство Проект Строительство Проекты

Фундамент 100

ФундаментБетонКонструкция 100

Как рассчитать предварительные размеры бетонных элементов?

Конструктор

15 НОЯБРЯ 2020 г.

Оценка предварительных размеров бетонных элементов имеет решающее значение для проектирования конструктивных железобетонных элементов. Проектирование балок Руководство по проектированию Фундамент Проектирование Руководство по проектированию стен жесткости Проектирование перекрытий Проектирование конструкций Проектирование конструкций

Оценка 198

ОценкаБетонСтроительная инженерияДизайн 198

Что такое плита на уклоне | на плитном фундаменте | Плита на засыпке и плита на уклоне | Фундаментная плита на уровне грунта и пространство для ползания

Civiconcepts

19 ДЕКАБРЯ 2021 г.

Минимальная толщина … Что такое плита на уровне грунта | Укладка на плиту Фундамент | плита на засыпке против плиты на уклоне | Плита на фундаменте класса против пространства для обхода Подробнее ». Что такое класс на плите?

Фонд 83

FoundationConcreteConstruction 83

Глубокие основы = больше проблем инфильтрации в воде

GCP прикладные технологии

январь 2023

Dearing Deeper Фонды = больше водных инфилтраций. /20/2023 — 15:21 Как снизить риск с помощью проверенных решений для гидроизоляции ниже уровня земли GCP Applied Technologies 20 января 2023 г. Крайне важно указать проверенную подземную гидроизоляцию на этапе проектирования.

Фонд 78

Фонды Акрансиозан Францискоконкрет 78

Что представляет собой простые цементные бетон (PCC) — Материалы, использование и оценки

Civiconcepts

18 апреля 2021

Бетон . для архитектуры или для работы с инфраструктурой и многое другое. Хотя в настоящее время в качестве строительного материала используется бетон , .

Бетон 66

БетонМатериалыИнфраструктураАрхитектура 66

Функции Фонда | Требования к хорошему фонду | Типы фундамента | Типы мелкозаглубленных фундаментов | Типы глубоких фундаментов

CivilJungle

20 января 2021 г.

Представление Фундамент : Фундамент является одной из самых важных частей здания. Фундамент играет решающую роль в конструкции, и это самая нижняя часть здания ниже уровня земли, которая обеспечивает основу для конструкции. Расположение Фонд .

Foundation 52

FoundationMaineSewerHousing 52

What Is Pad Foundation | Провал Pad Foundation | Деталь подушки фундамента | Типы фундаментных подушек | Конструкция блочного фундамента зависит от нескольких факторов

CivilJungle

24 ДЕКАБРЯ 2020 г.

Что такое подушка Фундамент ? Он строится путем рытья отверстий в земле, затем закреплять их арматурой и, наконец, заполнять отверстия бетон до уровня земли. Отказ подкладки Foundation . Есть несколько причин, которые приводят прокладку фундамента к ее выходу из строя.

Foundation 52

FoundationHousingResidentialMaine 52

Распространение Фундамент | Распространение Фундамент Дизайн | 8 типов намазываемой основы | Распространение фонда | Преимущества и недостатки широкой опоры

Civiconcepts

6 июля 2021 г.

Это … Распространенная опора | Распространение Фундамент Дизайн | 8 типов спреда Фонд | Распространение Фонд | Преимущества и недостатки насыпного фундамента Подробнее ».

Фонд 58

Фонд. Сваи из бруса, предварительно напряженного бетона а. Фонд Инженерная геотехническая инженерная куча Фонд Фонд Сваи сборки Бетон

Бетон 169

ConcreteFoundationConstructionEningering 169

. Конструктивные детали Бурдж-Халифа Самое высокое здание в мире, Бурдж-Халифа, строилось 6 лет и было открыто 4 января. Структуры

Фундамент 207

ФундаментБетонСтроительство 207

Фундамент What Is Well | Компонент фундамента скважины

CivilJungle

29 апреля 2020 г.

Что такое фундамент скважины ? Фундамент скважины используется в Индии на протяжении веков из-за обеспечения глубоких фундаментов под водой для памятников, мостов и акведуков. Например, знаменитый Тадж-Махал в Агре стоит на фундаменте скважины 9.0328 . Компонент скважины Фундамент .

Foundation 56

FoundationSan FranciscoOaklandОценка 56

Как предотвратить появление трещин в бетонных конструкциях?

Конструктор

22 СЕНТЯБРЯ 2016 ГОДА

Почему Бетон Трещины? Обычно предполагается, что трещины возникают из-за каких-то проблем с фундаментом , тогда как это не всегда правильно и не должно.
