Свайно ростверковый фундамент с монолитной плитой: Свайно ростверковый фундамент с монолитной плитой

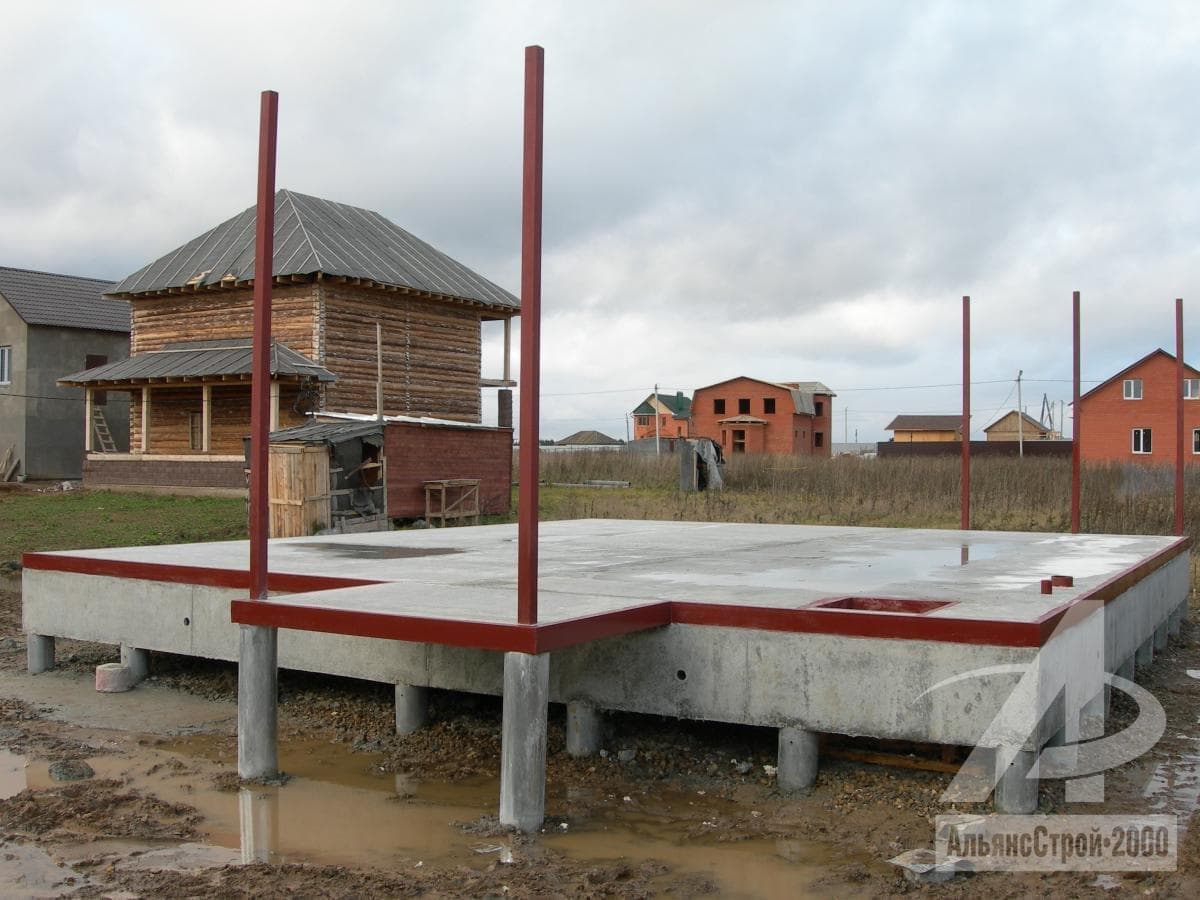

Свайный фундамент с монолитной плитой

Содержание

• Преимущества свайных фундаментов с монолитным ростверком
• Конструкция свайных фундаментов с монолитными плитами
  • Подготовка грунта под обустройство монолитного свайного фундамента
  • Укладка теплоизоляции и арматуры
  • Заливка бетона и обустройство отмостки
• Заключение

Выбор и постройка фундамента всегда остается наиболее сложным этапом в строительстве здания. Если участок под строительство находится в низине, да в придачу к глинистому грунту глубина промерзания зашкаливает за стандартные 120-130 см, лучше использовать свайный фундамент. Но для нежестких пенобетонных, газонаполненных или арболитовых стен фундамент необходимо обвязывать избыточно толстым и мощным железобетонным ростверком. Уложить монолитную плиту обойдется значительно дороже, притом, что особых преимуществ, в сравнении со свайным типом, практически нет.

Оптимальным вариантом будет свайный фундамент с монолитной плитой или цельнолитым ростверком.

Преимущества свайных фундаментов с монолитным ростверком

Всегда требуется найти компромисс между эффективностью и стоимостью используемого решения. В этом случае преимущества конструкции, в которой используются свайные опоры и армированная плита, очевидны:

• Затраты на обустройство монолитного ростверка, даже в усиленном варианте, почти вдвое меньше стоимости отливки полноценного плитного фундамента или классического ленточного варианта на уровень промерзания грунта;
• Поперечная жесткость к изгибающим нагрузкам лишь немногим уступает плитному в центральной части фундаментной системы и превосходит классическую плиту в краевой зоне, где установлена большая часть свайных опор;
• За счет усиленной цокольной части и заглубленных опор свайные фундаменты с монолитным ростверком способны стоять практически на любом рельефе местности, при условии, что сваи заглублены до уровня плотных пород, ниже точки промерзания.

Свайные фундаменты, даже при большой толщине ленточного ростверка, могли обеспечить необходимую жесткость в горизонтальной плоскости только за счет очень большой глубины и прочности опор.

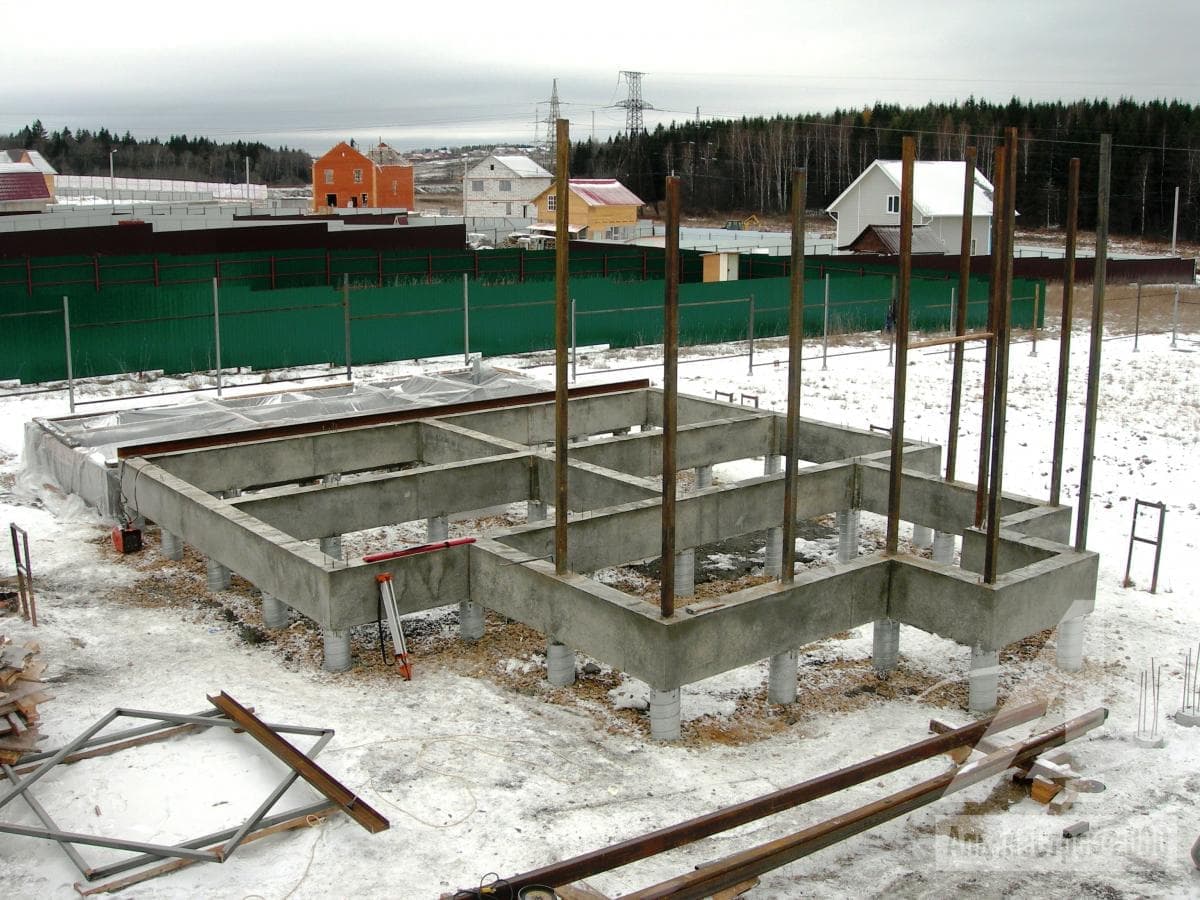

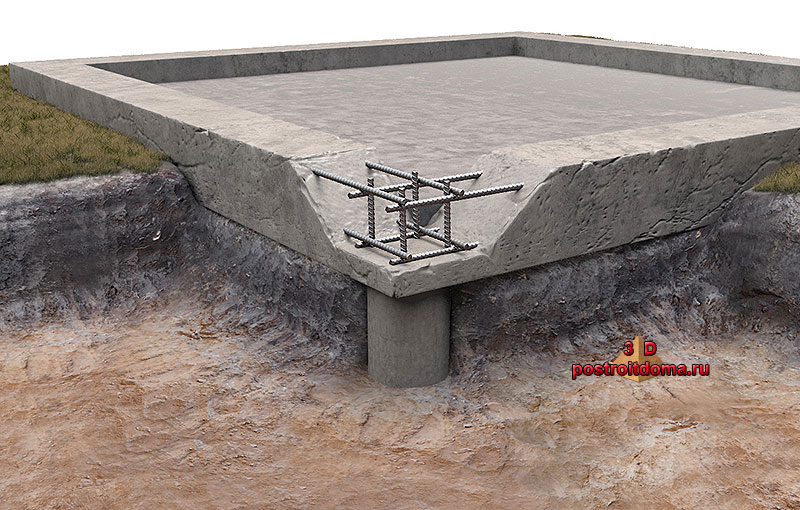

Конструкция свайных фундаментов с монолитными плитами

При обустройстве подобного типа фундаментов применяются те же технологические приемы, что и при постройке обычного свайно-ленточного фундамента, но с учетом требований по формированию ростверка в виде монолитной железобетонной плиты:

1. На первом этапе в соответствии с планом расположения несущих стен бьются скважины под необходимое количество свайных опор, закладывается гидроизоляция и арматура в тело будущей сваи;
2. Площадь под фундамент дома утрамбовывается, отсыпается песком и щебнем с укладкой дренажа. Укладывается гидроизоляция и утеплитель;
3. Устанавливается опалубка, рабочий объем ростверка и плиты заполняется арматурой, пруток перевязывается по пересечениям и слоям, заливается бетон.

Подготовка грунта под обустройство монолитного свайного фундамента

На первом этапе потребуется спланировать и подготовить поверхность участка так, как это делается в большинстве случаев для тонкого плитного фундамента. На глубину в штык лопаты убирается весь плодородный слой и поверхностный суглинок, дно тщательно выравнивается и трамбуется с отсыпкой тонким слоем крупного щебня. Несмотря на то, что монолитная фундаментная плитане будет опираться на дно, необходимо укрепить его, чтобы сохранить целостность при возможном пучении. По периметру фундамента в траншею на глубину в 70-80 см укладывается дренажная труба, желательно на бетонную подготовку, но можно и на песчаную подушку.

До отсыпки на плане необходимо пробить скважины под необходимое количество буронабивных свай. Чаще всего это сваи ТИСЭ или анкерные опоры, с конусовидным уширением подошвы. Только после закладки гидроизоляции в виде трубы из рубероида или изоспана поверхность отсыпается толстым слоем песка и тщательно трамбуется в четыре-пять проходов. Таким образом, почва под будущей монолитной плитой будет сухой и относительно устойчивой к подвижкам. При желании под песок можно уложить геотекстильное полотно по типу дорнита или аналогичной плотности. В этом случае края полотнищ перехлестывают на 15-20 см.

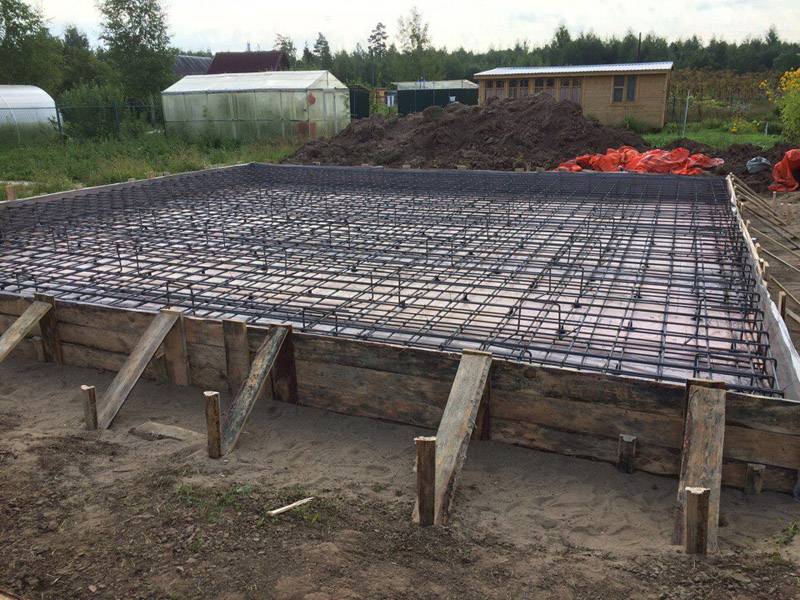

Укладка теплоизоляции и арматуры

На выровненную и уплотненную «песчанку» укладывается слой гидроизоляции, далее слой экструдированного ППС, толщиной 100-150 мм. Рекомендуется использовать тонкие, в 30 мм толщиной плиты теплоизолятора, уложенные с перекладкой швов между слоями.

Утеплитель необходимо выложить по всей поверхности фундамента, в местах установки свай вырезаются окна под опоры, уложенное полотно гидроизоляции выпускается за пределы контура свайного фундамента и фиксируется на опалубке степлером. В результате под центральной плитой и в пространстве между свайными опорами будет находиться толстый слой ЭППС, который сыграет роль донной части опалубки и в дальнейшем защитит всю конструкцию от вспученного грунта. По контуру монолитной плиты устанавливается опалубка.

В качестве армирующего элемента используется стальная арматура с диаметром прутка 8 мм. Нижний слой арматуры укладывается на высоте в 30 мм от утеплителя и обязательно перевязывается с армированием свайных опор. Верхний слой арматуры вывешивается так, чтобы расстояние от будущей поверхности монолитной плиты было не менее 40 мм. Окно армирования составляет 25 см, шаг перевязки верхнего и нижнего слоев арматуры выдерживается в 70 см.

Заливка бетона и обустройство отмостки

После закладки армирующих элементов свайного фундамента приступают к процедуре заливки бетона в форму свайного фундамента. Наиболее грамотным будет залить весь массив одновременно с помощью бетонного насоса и миксеров-бетоновозов. Приготовить под заливку 20-25 кубов бетона в течение 12 часов светового рабочего дня — задача явно не по силам даже бригаде рабочих, поэтому проще купить его на заводе, но с обязательным согласованием точного графика поставки.

На первом этапе заливается периметр плиты и области, в которых расположены наружные и внутренние свайные опоры. Полость внутри каждой сваи необходимо уплотнять вибратором с максимальной нагрузкой, после чего бетон отливается по контуру фундамента.

Через 5-6 часов вязкость бетона станет достаточной, чтобы приступить к выравниванию и подрезке поверхности монолитной плиты. В самом простом случае зеркало фундамента на сваях можно выровнять длинномерной рейкой, но более высокое качество бетонной стяжки получают, используя специализированный мотоинструмент с автоматом горизонта.

Через 6-7 дней опалубку снимают, и можно приступать к обустройству отмостки фундамента. Уровень на 20-25 см по периметру фундаментной плиты отсыпают песком, укладывают гидроизоляцию и утепляют плитным пенополистиролом. Сверху выполняется бетонная стяжка с уклоном в 5- 6^о. Этого достаточно, чтобы убирать воду, но при этом не создавать дискомфорт при ходьбе. Правильно спланированная отмостка позволяет полностью закрыть слой утеплителя, выглядывающий в пространстве между сваями.

Заключение

На сегодня фундамент в виде монолитной плиты – ростверка на свайных опорах является наиболее удачной для использования на пучинистых грунтах. С точки зрения технологичности и стоимости монолитный ростверковый фундамент представляет собой оптимальное решение, что подтверждает высокая популярность монолитных систем в северных районах страны. О высокой стойкости к пучению говорит тот факт, что простое утепление отмостки позволяет зимовать фундаментной плите, нагруженной только стенами первого этажа, без малейших следов деформации или растрескивания.

• Строим дом из пеноблоков своими руками
• Плавающий фундамент
• Опалубка для фундамента своими руками
• Фундамент под печь в баню

✅ Свайно-ростверковый фундамент с монолитной плитой

Строительство большого коттеджа, имеющего 2 и более этажей должно начинаться с тщательного изучения участка строительства и производства проектных работ. Все дело в том, что при повреждении или смещении несущих конструкций в таком здании может произойти обрушение межэтажных перекрытий, причем произойти это может не только в момент постройки, но и в период последующей эксплуатации здания. Чаще всего причиной таких неприятных моментов становится просадка фундамента во время сезонного подтопления или осадки грунта основания.

Полезные статьи: Строительство фундамента для деревянного дома | Свайно-ростверковый фундамент | Монолитно-свайный фундамент.

Избыточная нагрузка на фундамент может возникнуть в следующих случаях:

• Ослабление и осадка грунта в период сезонного поднятия уровня грунтовых вод, а также во время оттепели и промерзания (так называемое пучение грунта).
• Осадка грунтов во время естественного уплотнения. Это происходит чаще всего в тех случаях, когда на участке происходила подсыпка грунта перед строительством дома. Хоть во время таких работ основание уплотняется, но достичь нужной степени бывает крайне сложно, особенно с грунтами очень мелкой фракции, такими как глинистые и пылеватые.
• Неравномерная нагрузка на фундамент от здания. Это очень сложный момент, и он должен решаться еще на стадии проектирования. Чаще всего такие проблемы возникают в домах с большой площадью, со сложной конфигурацией крыши и большими верандами. Также проблема нередко встречается со зданиями, у которых одна часть имеет большее количество этажей чем другая, примеру, при размещении на одном фундаменте жилого двухэтажного дома и одноэтажного гаража. В результате неравномерная нагрузка возникает даже при обыденной эксплуатации жилья, а во время сильного ветра или обильного выпадения осадков она еще больше усиливается.

Чтобы защитить здание сложной конфигурации от просадки и перекоса фундамента его потребуется усилить сваями. При этом важно помнить, что такие меры следует предпринимать не только при необходимости повысить несущую способность фундамента, но и при наличии сложных грунтов на строительном участке. Выявить такие грунты можно при помощи геологической разведки.

При наличии неравномерной нагрузки на основание рекомендуется использовать свайно-ростверковый фундамент с монолитной плитой. Этот вариант обладает очень большой прочностью и устойчивостью практически к любым нагрузкам, при этом отдельные его части можно усилить сильнее, чем остальные. Это очень важно для тех случаев, когда в здании имеется разная этажность на отдельных участках, а также при сложной конфигурации кровли. В таком случае более нагруженные стороны фундамента можно усилить большим количеством свай. В таком фундаменте сваями усиливается ростверк, который по сути является каркасом будущего фундамента. А монолитная плита, которая объединяет всю конструкцию, позволяет более равномерно распределить нагрузку. В результате здание становится устойчивым и к внешним нагрузкам, и к ослаблению грунта под ним.

что это, с монолитным ростверком на сваях, плюсы и минусы, пошаговая инструкция монтажа своими руками

Для строительства жилых и производственных зданий применяются различные типы фундаментов, но особого внимания заслуживает свайно-ростральная конструкция. Его обычно выбирают в тех случаях, когда на участке есть резкие перепады рельефа, пучинистость и слабый грунт. Этот тип основания также хорошо подходит для освоения территорий, расположенных в зоне вечной мерзлоты.

Технические условия

Так как при кладке фундамента используются сваи, заглубленные в грунт между несущим слоем и нижним уровнем промерзания, между ними сложно распределить строительную нагрузку. Поэтому часто свайно-ростверковый фундамент выполняют сборными из швеллера и бруса. Все опоры такой конструкции монтируются в узел с помощью специальных лент и бетона. Стоит отметить, что сочетание ростверка и свай придает надежность и устойчивость несущему основанию.

В зависимости от того, как заложен фундамент (деревянный, металлический, бетонный или железобетонный), фундамент под строительство приобретает разные технические характеристики.

Главной особенностью фундамента является то, что ростверки, входящие в его устройство, прекрасно выдерживают неравномерные нагрузки, обеспечивая жесткое сопряжение с основанием. Дробилки перераспределяют нагрузку, в результате чего уже «выровненный» вес здания переносится на сваи, и здание предохраняется от образования трещин в стенах.

Назначение

В отличие от других типов фундаментов свайно-ростверковый идеально распределяет несущие нагрузки от зданий на грунт; поэтому, выбрав его, вы можете быть уверены, что новостройка надежно прослужит не один десяток лет и будет защищена не только от резких перепадов температур, но и от сейсмической активности. Такие конструкции широко используются как для общественного, так и для индивидуального строительства. Особенно хорошо подходит для участков, расположенных на склоне с пучинистой вечномерзлой почвой и сложным рельефом.

Кроме того, рекомендуются такие фундаменты:

• для строительства кирпичного дома;
• в рамной конструкции;
• для конструкций из газосиликатных блоков;
• на грунтах с высокой плотностью;
• при высоком размещении грунтовых вод;
• на неустойчивом грунте с зыбучим песком.

Свайно-ростверковая конструкция также позволяет укладывать полы непосредственно на грунт без выполнения дополнительного выравнивания поверхности и заливки глубокой ленты, так как сваи, установленные с разной высотой, компенсируют все неровности, устраняя перепад высот. Такой фундамент можно использовать при строительстве зданий весом свыше 350 тонн – он будет намного надежнее и экономичнее, чем ленточный или плиточный. Но в этом случае необходимо заложить в проект более высокий коэффициент запаса прочности, который должен быть не 1,2, как обычно, а 1,4.

Преимущества и недостатки

Свайно-ростверковый фундамент представляет собой единую систему, состоящую из ростверка и опор.

Благодаря наличию в конструкции бетонного основания, усиленного армированными элементами, основание выступает надежной опорой для зданий и характеризуется рядом преимуществ.

• Высокая экономическая выгода. Установка не требует больших финансовых затрат, так как земельные работы сведены к минимуму.
• Устойчивость. Большая несущая способность позволяет возводить высотные здания, используя в их отделке тяжелые строительные материалы.
• Расширенное строительное покрытие. По сравнению с другими типами фундаментов землеустройство может осуществляться на любом типе грунта, который не подходит для закладки традиционных фундаментов. Сложная геометрия ландшафта, откосы и откосы не являются препятствием для работы.
• Возможность формирования свай отдельно от ростверка. Благодаря этому нюансу значительно экономится бетонная смесь. Кроме того, можно использовать как готовый, так и самостоятельно приготовленный раствор.
• Удобное расположение свай с кабельными линиями и подземными трубопроводами. Это упрощает создание проекта и не нарушает функционал настроек.
• Высокая прочность. Монолитная связка ростверка и опор защищает конструкцию от усадки грунта, поэтому конструкция в процессе эксплуатации не ломается и не деформируется.
• Отсутствие подготовительных работ. Для закладки свайно-ростверкового фундамента нет необходимости формировать котлован, что упрощает процесс строительства.
• Хорошая теплоизоляция. Пространство между землей и цоколем за счет улучшенного расположения ростверка не пропускает холодные воздушные потоки — это снижает потери тепла и делает здание теплым.
• Отсутствие риска затопления. Свайные конструкции, приподнятые над землей на два метра, защищают строение от возможного затопления.
• Простая установка. Обладая минимальными строительными навыками, построить такой фундамент можно своими руками, не прибегая к помощи мастеров и не используя землеройные устройства.
• Краткие сроки работы.

Вышеперечисленные преимущества актуальны только в том случае, если монтаж основания производится с соблюдением всех технологий строительства, а здание эксплуатируется согласно расчетным для него нагрузкам.

Помимо достоинств, этот тип фундамента имеет и недостатки:

• Невозможность строительства на скальном грунте — твердые минеральные породы делают невозможной установку свай.
• Проблемная установка в местах с горизонтальным смещением. Не рекомендуется проводить работы на грунтах, которые могут просадиться, иначе будет нарушена устойчивость опор, и грунт провалится.
• Для зданий, строительство которых планируется в суровых климатических районах с низкими температурами, придется рассмотреть дополнительные мероприятия по укладке качественной теплоизоляции.
• Такие основания не предусмотрены для реализации проектов домов с цокольным и цокольным этажами.
• Сложность расчета несущей способности опор. Самостоятельно рассчитать этот показатель сложно. В случае малейших неточностей фундамент может перекосить, и в результате изменится геометрия всей конструкции.

Несмотря на недостатки, свайно-ростверковый фундамент хорошо зарекомендовал себя у строителей и получил только положительные отзывы владельцев домов.

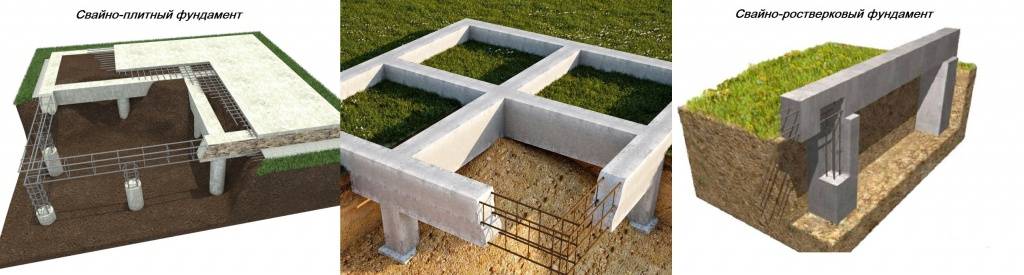

Виды

Опоры, применяемые при устройстве свайно-гравийного фундамента, выбирают в соответствии с нагрузкой здания, типом грунта и климатическими условиями. Они могут быть изготовлены из металла, бетона, дерева или композитных материалов.

Поэтому в зависимости от характеристик свай и способа их установки различают определенные типы фундаментов.

• Винт. Изготавливается из полых металлических труб с открытым концом. Работы выполняются вручную или с помощью специального оборудования. Чтобы конструкция на винтовых опорах была прочной, а трубы предохранялись от окисления, их полую часть заливают раствором.
• Бурбонат Образуется на земельном участке путем заливки бетона в предварительно подготовленный армированный колодец, расположенный на забивных сваях. Мягкий фундамент имеет высокую прочность.
• Железобетон. Монтаж осуществляется с помощью сборных железобетонных столбов, устраиваемых в колодце.
• Hammerhead Как правило, такие основания выбирают для строительства крупных объектов. Забиваются опоры с помощью специальной техники, после чего заливается бетонный раствор.

Кроме того, фундамент может отличаться по глубине ростверка фундамента и бывает:

• встраиваемый;
• заземление;
• приподняты над землей на высоту от 30 до 40 см.

Заглубленный ростверк обычно применяют при устройстве свай, предназначенных для тяжелых конструкций из газобетона или кирпича. В этом случае дополнительно выполняют обрезную плиту, а фундамент может служить цоколем здания. Что касается возведения деревянных конструкций, то для них идеально подходит фундамент с приподнятым ростверком – это позволяет сэкономить на стройматериалах, а приподнятая конструкция защитит от пучения грунта.

Проектирование и расчет

Важным моментом перед закладкой фундамента является его точный расчет. Для этого создайте проект и план будущего здания. Затем чертится базовый чертеж, и указывается расположение свай с учетом их расположения в местах пересечения со стенами и в углах. Необходимо предусмотреть, чтобы ширина между сваями была не менее 3 м. Если расстояние до их края более трех метров, то потребуется установка дополнительных опор. Кроме того, необходимо рассчитать площадь свай – для этого сначала делается определение их количества, выбирается минимальная высота и толщина.

Для правильных расчетов также необходимо знать некоторые другие показатели:

• массу будущего здания — необходимо рассчитать не только все отделочные материалы, но и примерный вес внутренней «начинки» ;
• площадь опоры — по известному весу конструкции и коэффициенту надежности легко определяется нагрузка на опоры;
• размеры и площадь сечения свай — за счет известного количества опор их количество можно умножить на выбранную площадь и получить нужное значение.

Все результаты следует сравнивать с предварительно определенной эталонной областью. В некоторых случаях необходимо уменьшить или увеличить площадь опор, так как их несущая способность будет зависеть от диаметра и типа грунта.

Этапы строительства

Фундамент на сваях и ростверке — сложная конструкция, но сделать ее своими руками вполне реально. Чтобы такой фундамент надежно служил, при работе следует использовать специальную технологию ТИСЭ и пошаговую инструкцию монтажа.

Строительство свайно-ростверкового фундамента предусматривает выполнение следующих работ:

• расчет основания и создание проекта;
• подготовка и разметка строительной площадки;
• бурение скважин и рытье траншей;
• формирование опалубки;
• арматура;
• заливка бетонного раствора и жестких швов.

Каждый из вышеперечисленных пунктов важен, поэтому на каждом этапе строительства должен осуществляться контроль качества, так как малейшая ошибка или неточность потом негативно скажется на эксплуатации здания.

Маркировка

Перед началом строительства тщательно подготавливается рабочее место. Для этого в первую очередь участок очищают от механических препятствий в виде камней, корней и деревьев. Затем землю хорошо выравнивают и снимают плодородный слой. После этого наносят разметку с указанием расположения свай. Работа выполняется с использованием шнура и деревянных кольев.

Разметку необходимо ставить строго по диагоналям. Шнуры натянуты для разметки внутренней и внешней поверхности стен. Если есть неточность, то получатся отклонения от проекта, а в процессе эксплуатации фундамент может перекоситься.

В случае, когда на участке есть небольшие перепады высот, разметку выполнить несложно. Для участков со сложным рельефом потребуется помощь опытных мастеров. Особое внимание также следует уделить углам здания – их должно быть 90 градусов.

Выемка траншей

После определения границ фундамента можно приступать к земляным работам. Сначала выкопайте траншею под ростверк, затем просверлите отверстия, в которые потом будут установлены сваи. Работы обычно проводятся с помощью такого ручного инструмента, как лом, лопата и бур. Если позволяют финансовые возможности, можно заказать специализированную технику.

В зависимости от назначения будущей постройки и типа грунта выбирается оптимальная ширина ростверка. Для объектов бытового назначения допустимый показатель составляет 0,25 м, для мобильных — 0,5 м, а для жилых зданий этот показатель повышается до 0,8 м. Что касается глубины, то ростверк может залегать на 0,7 м.

В выкопанной канаве нужно проверить дно и стены на ровность — в этом поможет лазерный уровень. После этого на дно траншеи ложится песчаная подушка, песок выбирается крупной фракции. После его укладки поверхность смачивается водой и тщательно утрамбовывается. Песчаная подушка не может быть меньше 0,2 м. Следующим этапом земляных работ будет подготовка шурфов под вертикальные сваи: бурятся шурфы глубиной 0,2-0,3 м.

Затем в готовые ямы устанавливаются трубы, которые будут играть роль опалубки, а дно застилается гидроизоляционным материалом – это защитит конструкцию от влаги.

Монтаж ростверка

Важным моментом в строительстве является монтаж ростверка. Чаще всего для работы выбирают металлический элемент, который легко приваривается к остриям свай. Чтобы конструкция равномерно передала нагрузки, ее нужно располагать строго горизонтально. В том случае, если устройство фундамента по проекту предполагает использование железобетонных невысоких ростверков, то дополнительно выполняют подсыпку из щебня средней фракции. Щебень насыпают в несколько слоев по 5 см и хорошо утрамбовывают.

Опалубка устанавливается на подготовленное основание. Ширина его ленты должна превышать ширину стен, а высота рассчитывается в соответствии с показателями основания. Сборка упоров и сборка щитов во многом напоминает технологию работы для ленточного фундамента.

Что касается армирования, то в большинстве случаев по аналогии с конструкцией ленты делают два пояса из ребристой арматуры сверху и снизу. Их связывают между собой сваями. Концы арматуры, выходящие из свай, загибают: один ряд привязывают к верхнему поясу, а другой — к нижнему.

Выходы арматуры должны быть не менее 50 мм от диаметров стержней. Например, если используется арматура сечением 12 мм, то ее рекомендуется изгибать на 60 мм.

Прокладка закладных деталей

После завершения всех работ по изготовлению каркаса необходимо продумать размещение коммуникационных систем. Для этого прокладывают коробки и трубы, по которым будут проходить канализация, электричество, водопровод и отопление . Не следует забывать и о прокладке труб инженерных систем и воздуховодов. Если этот этап не выполнить, то после строительства под монтажные работы необходимо забивать бетон, что может нарушить его целостность и повредить здание.

Заливочный раствор

Завершающим этапом монтажа фундамента является заливка бетонного раствора. Для бетонирования обычно используется цемент марки М300, щебень и песок. Смесь готовят в пропорции 1:5:3. При этом раствор не просто заливают – дополнительно встряхивают. Благодаря этому поверхность получается прочной и однородной.

В первую очередь заливают бетоном отверстия под сваи, а потом уже — саму опалубку. Рабочий процесс желательно выполнять за один раз. Если же бетонировать поэтапно, то появление неровностей и пузырьков воздуха. Оптимальная температура для заливки +20С – при таком показателе опалубку можно будет снимать уже через четыре дня. За этот период бетон наберет прочность и будет готов к дальнейшим строительным работам.

Иногда укладку основания проводят при температуре ниже +10С — в этом случае полного высыхания придется ждать не менее 2 недель. Зимой залитый бетон нужно будет дополнительно подогреть и утеплить.

Полезные советы

Свайный фундамент необходимо возводить правильно, соблюдая все технологии строительства — это поможет повысить его технические и эксплуатационные характеристики.

Если строительные работы выполняются начинающими мастерами, то им необходимо учитывать некоторые рекомендации опытных специалистов.

• Монтаж следует начинать с расчетов. Для этого определяют тип грунта и глубину ростверка. При недостаточной глубине заложения опоры здание может дать усадку и растрескаться, после чего может даже разрушиться.
• Огромную роль играет исследование грунта, от которого зависит несущая способность конструкции. Скальные образования и каменистые почвы имеют самые высокие показатели. Если неверно определить состав грунта, то это приведет к ошибкам в расчетах нагрузки конструкции, в результате чего она просядет в землю.
• Между сваями и ростверком должно быть хорошее соединение, так как под действием давления грунта неустойчивая конструкция может разрушиться.
• Независимо от типа фундамента на глубину промерзания следует укладывать песчаную подушку, особенно это касается эксплуатации основания в зимний период. Мерзлый грунт может расшириться и привести к поломке ростверка.
• Ростверк не должен соприкасаться с землей или заглубляться в нее. Необходимо снять небольшой слой грунта по периметру участка, затем установить опалубку, засыпать песком и залить бетоном.
• Следует точно считать шаг между сваями. Этот показатель определяется в соответствии с нагрузкой на фундамент, диаметром и количеством арматуры.
• При армировании стоит предусмотреть необходимое количество вентиляционных изделий. Все внутренние отсеки нужно соединить с выходами на улицу.
• Огромную роль в устройстве основания играет утепление и гидроизоляция. Их следует укладывать до заливки фундамента бетоном.
• Дно котлована или траншеи должно быть утрамбовано и не разрыхлено. Не позволяйте земле осыпаться со стен. Кроме того, от траншеи или котлована должны оттекать осадочные воды, иначе дно промокнет и будет непригодно для заливки раствора. Также недопустимо в траншеях наличие чрезмерной крутизны откосов.
• Слабый грунт требует усиления сваями и хорошей обратной засыпки.
• Песок, который используется для засыпки воздушной подушки, увлажнить и распределить под контуром под углом 45 градусов.
• Опалубка должна быть надежно закреплена, так как при заливке бетоном она может не выдержать нагрузки и разрушиться. Отклонение опалубки от вертикали более 5 мм не допускается.
• Высота фундамента выполняется с небольшим запасом 5-7 см от высоты, указанной в проекте.
• При армировании каркаса рекомендуется использовать стержни общей площадью поперечного сечения не менее 0,1 % от площади бетонного элемента. Лучше всего выбирать гладкую арматуру, без следов ржавчины, грязи и краски.
• Нежелательно крепить арматуру с помощью сварки — это может снизить ее прочность в местах соединения.
• Марку бетона для заливки следует выбирать в зависимости от конструкции основания и климатических условий региона.

О том, какие конструктивные особенности свайно-ростверкового фундамента, смотрите в следующем видео:
