Содержание

Свайный фундамент под забор на сваях

Самым приемлемым вариантом ограждения, охраняющей от несанкционированного доступа к недвижимому и движимому имуществу, а также проникновения бродячих животных и хищников на охраняемую территорию, выступает забор. При его возведении необходимо помнить, что вся демонстрируемая красота и мощь опирается на определенную основу. В большинстве случаев это ленточный фундамент для забора, но если грунтовые пласты нестабильны, то роль каркасной стойки могут выполнять и винтовые сваи.

Каким сделать забор?

При выполнении заградительных работ, выбор часто падает на быстровозводимые строения. Одним из сооружений такого типа выступает заграждение на свайно-винтовом фундаменте. Сваи при этом могут выполнять и функции опорных столбов. Для создания пролетов могут применяться такие материалы как:

  • металл: кованые секции, профнастил;
  • сетка-рабица или сварная с полимерным покрытием;
  • бетон или кирпич;
  • деревянный штакетник.

Каменные или кирпичные ограждения возводятся не за один день, и при их установке учитывается требование по мощности и прочности. Если же возводится не капитальное заграждение, а временное, переносимое, то в качестве опорных элементов лучше выбрать ввинчиваемые столбики, монтаж и демонтаж которых не принесет большого вреда территории.


Факторы, влияющие на тип фундамента для забора

Какой бы материал для пролетов вы не использовали, есть ряд важных факторов, учитываемых при проектировании.

  1. Это, прежде всего, высота сооружения и грунтовая структура участка, где оно размещается.Давление на каркас строения зависит от габаритных параметров. А риск непродолжительной эксплуатационной пригодности изгороди на бетонной основе напрямую зависит от наличия подвижных составляющих в структуре земли на участке. Неустойчивость строения может привести к нарушению его целостности в местах, где происходит движение грунтовых масс.
  2. Конкретные эксплуатационные параметры опорного элемента для соответствия требованиям безопасности и надежности. Чем стабильнее земляные породы, тем обширнее выбор базисной конструкции.
  3. Необходимость переноса при расширении или сужении территории владения обусловливает применение основания с возможностью демонтажа без последствий для почвы в виде строительного мусора.Особенно, если земля используется для культивирования растений и создания парковой зоны.
  4. Желание снизить затраты, оптимизировать вложения влияет на выбор материалов для пролетов, что, в свою очередь, конкретизирует особенности создаваемых опорных точек.

Преимущества винтовой сваи

Почему лучше использовать ввинчиваемые опоры, в чем преимущества этого устройства? Прежде всего, свайно-винтовой фундамент – эффективное на сегодня решение проблемы, касающейся обустройства каркасной базы под любое строение, размещаемое на территории малоустойчивых пластов.

Первое, что нужно определить, какова глубина залегания устойчивых пород, чтобы выбрать длину сваи для их достижения. Поэтому исследование структуры земли – обязательное условие, если вы желаете, чтобы постройка характеризовалась как:

  • надежная;
  • прочная;
  • долговечная.

К немаловажным особенностям винтовой сваи относится возможность их монтажа и демонтаж в любой сезон года.

Ограждение с пролетами из самого тяжелого камня, особенно, если каркасная база для него выполнена из ввинчиваемых каркасных элементов с достаточной способностью противостоять большому давлению, – лучшее решение, если речь идет о бюджетном варианте основы. Даже если возвести каменное ограждение от трех метров ввысь, при правильном расчете количества и строения опорных составляющих вам обеспечена долговечная устойчивость заграждения.

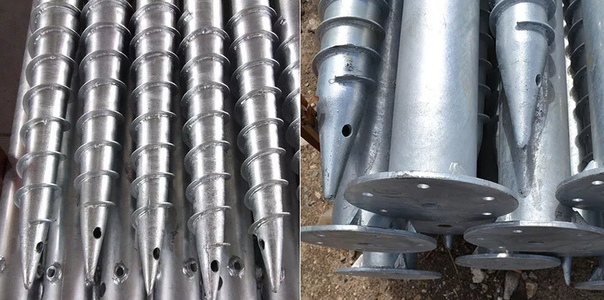

Свая, представляющая собой металлическую трубу с приваренными лопастями или литое изделие, под воздействием ручного или механического ввинчивания входит в землю, достигая устойчивых пластов и закрепляясь в них. Благодаря спиральному строению, вес удерживаемой конструкции распределяется на большую площадь, а не концентрируется на концевой точке опоры.

Как бы впоследствии не вели себя нестабильные слои почвы, находящиеся над устойчивым пластом с закрепившимся ввинчиваемым изделием, на него их «поведение» никак не повлияет. В этом суть такой опорной точки. Сваи длиной в несколько десятков метров позволяют размещать заграждение в самых непредсказуемых по поведению грунтовой породы местах, что обеспечивает надежную защиту от несанкционированного проникновения на огражденную территорию в течение десятилетий и веков. К тому же металлическая свая намного легче таких строительных материалов как камень и бетон, что позволяет снизить нагрузку на грунтовые массы.

При необходимости возведения тяжелых заграждений внутри несущего элемента размещается арматура, заливаемая бетоном, что обеспечивает еще большую устойчивость и несущую способность. Это предусмотрено конструкцией свай и особенностями их монтажа.При условии соблюдения допустимого давления на лопасти достигаетсяожидаемыйопорныйэффект от свайно-винтового фундамента.

Типоразмеры свай для ограждений

Для ограждений с небольшим весом пролетов вполне подойдут опоры диаметром 57 миллиметров. Это могут быть заборы из металлического профиля или сетки-рабицы. Ограждения с большим весом лучше сооружать, опираясь на основу из свай диаметром 76 или 89 миллиметров.

При необходимости большого заглубления следует учитывать, на что возлагаются функции опорной стойки. Если это продолжение сваи, то необходимо при выборе размера опоры учитывать глубину ее погружения и степень возвышения столба. Также следует принимать во внимание требования к размерам спиральной части, которая и выполняет функцию распределения нагрузки на грунт.

Особенности монтажа фундамента из винтовых свай

При сооружении ограждений значительной высоты необходимо учитывать степень парусности такого забора, поэтому для укрепления сооружения желательно делать не менее двух прогонов между соседними столбиками – в нижней, верхней, средней части высоты с соответствующими креплениями. Это в большей степени касается ограждений из профнастила. Поскольку материал сравнительно легкий, то усиление

фундамента под забор из профнастила в виде мощных свай не нужно, однако прогоны желательно делать из расчета один на метр высоты ограждения. В этом случае никакой ветер не страшен – он не сможет повалить забор.

Также стоит сказать об отличии лопастных свай от призматических бетонных с заостренным концом. Последние не всегда обеспечивают устойчивость при пучении грунтов после зимнего промерзания, так как сваи могут выталкиваться. А опора с лопастями предоставляет возможность надежно закрепить ограждение и не заботиться весной о корректировке по высоте.

Если в ствол сваи устанавливается декоративный столб, то заливка бетона внутренней части может и не понадобиться. В этом случае сваю обрезают как можно ниже у грунта и устанавливают столб с требуемыми параметрами.

В считанные часы вам смонтируют нужное количество свай вручную или механическим способом с привлечением сваебура или гидробура. В результате вы получите основу, отвечающую всем необходимым стандартам строительной сферы, а также имеющую необходимые параметры несущей способности и долговечности.

что нужно знать о ввинчиваемых в грунт элементах фундамента?

Нормативной базой для проведения работ нулевого цикла (когда элементы остова ввинчиваются в грунт) является СНиП 2.02.03-85. Установка опор может проводиться как вручную, так и с применением гидравлических устройств.

Надежность здания, продолжительность его эксплуатационного ресурса напрямую зависит от прочностных свойств остова. Но как проводить работы нулевого цикла, когда возникает необходимость возвести сооружение на непрочном грунте, когда по проекту оно должно располагаться, будучи погруженным в воду? Обычные строительные методики использовать проблематично. Простым решением целого ряда проблем является винтовой фундамент. В качестве опор выступают сваи, заглубление в грунт которых осуществляется методом завинчивания. Для их изготовления используются сварные или же литые изделия из стали. Составными элементами свай являются:

Значительная часть объектов не только промышленно-гражданского, но и гидротехнического строительства Екатеринбурга и Свердловской области реализуется при использовании свайно-винтовых фундаментов.

Нормативной базой для проведения работ нулевого цикла (когда элементы остова ввинчиваются в грунт) является СНиП 2.02.03-85. Установка опор может проводиться как вручную, так и с применением гидравлических устройств. Если ставится цель погрузить сваю в скальный грунт, предварительно выполняется литерная скважина. Чтобы фундамент на винтовых сваях надежно удерживал вес здания и всего расположенного внутри него оборудования, важно грамотно провести расчет его несущей способности. С целью увеличения несущей способности ввинчиваемой опоры (при сооружении здания на слабых грунтах) через ствол в скважину вводят раствор. Уменьшение нагрузки на сваю при использовании такой технологии сопряжено с увеличением плотности расположенного возле свай массива, его жесткости.

Ставка на винтовые сваи в Екатеринбурге при реализации строительных проектов повышенной сложности делается по ряду причин. С одной стороны, срок службы таких фундаментов превышает 80 лет. С другой стороны, опоры оптимально подходят для обустройства основания, предназначенного для эксплуатации при сильных вибрациях.

Именно винтовые сваи оптимально подходят в качестве остова производственного предприятия, оснащенного мощными станками. Отдельно стоит указать на возможность использования винтовых свай при возведении:

  • мачт и ЛЭП;
  • рекламных конструкций;
  • складских ангаров;
  • крупных и малых гидротехнических сооружений.

Посредством указанных выше свай укрепляют откосы. После демонтажа такие элементы фундамента подходят для повторного применения.

Нашли опечатку в тексте? Выделите её и нажмите ctrl+enter

способы погружения винтовых и забивных опор из дерева, металла и железобетона

Свайный фундамент дешев, долговечен и прост в обустройстве. Поэтому свайные конструкции используются в процессе сооружения и жилых домов, и промышленных построек, и даже малых архитектурных форм. Ведь более дешевого и прочного основания попросту не существует.

В этой статье мы расскажем о том, какие бывают виды свай и способы их погружения в грунт. Такие сведения пригодятся не только заказчикам строительства свайных оснований, сторонникам строительства своими руками. Ведь свайный фундамент можно построить и силами одного-двух человек.

Разновидности свай

Сортамент свай разделяется по двум признакам, а именно:

  • По типу конструкционного материала, расходуемого в процессе создания опоры.
  • По типу технологии, применяемой в процессе погружения опоры в грунт.

Причем оба способа классификации взаимосвязаны – то есть, сваи из конкретного материала можно монтировать в грунт только конкретным способом. Поэтому, в большинстве случаев, основу классификации сортамента свай составляет именно конструкционный материал.

По этому признаку все опоры делятся на:

  • Сваи из дерева.
  • Металлические сваи.
  • Железобетонные или бетонные сваи.

И далее по тексту, мы рассмотрим особенности сортамента опор из каждой группы, попутно коснувшись и технологий, применяемых в процессе монтажа свай.

Деревянные сваи

Опоры из дерева используются при строительстве малых архитектурных форм и небольших сооружений временного типа (бытовок, бань, сараев и так далее). Впрочем, на деревянных сваях может базироваться и многоэтажная постройка (хороший пример – старинные дома Венеции).

В наши дни повсеместному распространению венецианской технологии препятствует массивность многоэтажных объектов из железобетона и кирпича. А вот дома из бруса или каркасные строения на деревянных опорах монтируются без проблем.  Да и цена на деревянные сваи существенно ниже стоимости стальных или бетонных опор.

В итоге, старейшая разновидность свай – деревянные опоры – продолжает пользоваться достаточно устойчивой популярностью.

Сортамент свай из дерева

Сортамент деревянных опоры можно классифицировать по типу пиломатериала, используемого для производства свай. То есть, деревянные опоры бывают сосновыми, дубовыми, еловыми и так далее. Причем сваю изготавливают из непрофилированного бревна, сняв кору и обрубив сучья со свежеспиленного дерева.

На стройплощадку сваи поставляются в виде цельных или сборных опор. Диаметр цельной сваи колеблется в пределах от 18 до 25 сантиметров. Нижний торец сваи сточен на конус, длина которого равняется полутора-двум диметрам опоры. Длина самой сваи достигает 16 метров. Минимальная длина деревянной опоры – 4,5 метра.

Способы погружения деревянных опор

Верхняя часть сваи защищена особой накладкой – наголовником. Этот элемент защищает опору от возможных деформаций: ведь основным способом установки свай является вбивание опоры в грунт. Причем перед вдавливанием или вбиванием сваи тело опоры пропитывают особыми составами, препятствующими гниению древесины.

В итоге, технология монтажа деревянных опор выгладит следующим образом:

  • Вначале сваю грунтуют специальным составом.
  • Далее в месте инсталляции опоры высверливают, ручным буром, метровую шахту, необходимую для калибровки опоры по вертикали.
  • После этого сваю вставляют в шахту и вбивают в грунт копром или молотом.

Таким образом, все деревянные сваи относятся к классическим разновидностям забивных опор, погружаемых в грунт вдавливанием или прессованием.

Железобетонные сваи

Существует две разновидности опор из армированного стальным прутом бетона:

  • Литые сваи, заливаемые в опалубку, смонтированную в шахте основания.
  • Готовые сваи, поставляемые на стройплощадку в виде железобетонной балки.

Причем высокими несущими способностями обладают оба варианта. Однако первая разновидность опор – литая свая обойдется  дешевле второго варианта — железобетонной балки, которая, в свою очередь, монтируется намного быстрее набивного монолита.

Сортамент готовых свай из железобетона

Готовые, монолитные железобетонные сваи выпускаются в виде многоугольных или круглых балок. Минимальный размер такой сваи – квадрат с габаритами 20 на 20 сантиметров, максимальный размер – квадрат 40х40 сантиметров. Максимальная длина готовой сваи из железобетона – 12,5 метров. Более крупные габариты не оправданы с технологической точки зрения.

Поскольку транспортировка и хранение забивных железобетонных свай больших размеров экономически неоправданна. Ввиду сложности процесса перевозки, полгрузки-разгрузки и хранения чрезмерно габаритных свай.

Впрочем, если вертикальные опорные элементы  монтируются на глубину более 12 метров, то в этом случае используются не монолитные опоры, а железобетонные сборные сваи. Эта разновидность опор похожа на трубу с толщиной стенки не менее 4 сантиметров. Такие трубы вбивают или монтируют в скважины и соединяют между собой с помощью специальной технологии.

Сортамент литых свай из железобетона

Классификация литых свай практически невозможна. Ведь такие конструкции имеют практически любые габариты и любые формы сечения. Размерный ряд таких опор (диаметр, габариты и глубина погружения) определяется исходя из конструкторских расчетов архитектора проекта.

Способы погружения железобетонных опор

Технология монтажа железобетонных опор в грунт зависит от принадлежности к монолитному или литому типу сортамента. Ведь монолитные оборы относятся к забивному типу свай, а литые – к буронабивному типу вертикальных опорных конструкций.

Железобетонные забивные сваи погружаются в грунт под ударами копра. Причем нижний торец опоры защищает оформленное в виде четырехгранной пирамиды основание.

На практике эта технология реализуется в два этапа:

  • Вначале на месте монтажа сваи высверливают полутораметровое отверстие для калибровки вертикали опоры. После чего в отверстие монтируют, окованным торцом вниз, саму сваю.
  • Далее к опоре подводят копр или кран с молотом, который вбивает сваю в грунт на нужную глубину.

После завершения операции шахту калибрующего отверстия можно заполнить бетонным раствором. Набивные сваи заливают в предварительно обустроенную и армированную опалубку.

То есть весь процесс установки буронабивной сваи выглядит следующим образом:

  • В грунте высверливают шахту.
  • В шахту монтируют опалубку – трубу из рубероида.
  • В опалубку вставляют армирующую колонну, сваренную из четырех вертикальных прутов с горизонтальными перевязками.
  • Свободное пространство опалубки заполняют бетоном марки М250 или М300.

Такая технология монтажа свай, в большинстве случаев, используется при обустройстве основания с монолитным ростверком.

Сваи из металла

Как таковых металлических свай попросту не существует. То есть, специально такие опоры никто не производит. На роль металлической сваи, в большинстве случаев, претендует либо обсадная труба, либо двутавровая балка или швеллер.

Впрочем, изготовление металлических свай, все же, предполагает некоторую предварительную подготовки стандартного металлопроката. Например, швеллеры сваривают попарно, получая, таким образом, трубу квадратного профиля. Ну а если на конец обсадных труб наварить лопасти, то получатся винтовые сваи – особый вид опор, используемый в процессе упрощенного монтажа.

Сортамент металлических опор

Как уже говорилось: металлические опоры это всего лишь обсадные трубы, двутавровые балки и швеллеры. Поэтому сортамент подобной продукции формируется из стандартных представителей указанного металлопроката.

Причем при отборе труб, швеллеров и балок необходимо помнить о том, что минимальный диаметр сваи не должны быть менее 20 сантиметров. Максимальные габариты, в свою очередь, не должны превышать 40 сантиметров в диаметре.

Причем, с учетом тех неприятностей, которые несет коррозия металлических свай, оптимальный вид металлопроката под такие опоры – это обсадная, оцинкованная труба.

Способы погружения металлических опор

Металлические опорные элементы погружаются в грунт либо путем продавливания сваи сквозь почву, либо путем ввинчивания опоры.

Ввинчиваемые сваи заворачивают в грунт с помощью бурильных машин или ручных воротов. Причем таким образом можно углубиться в землю почти на 20 метров!

На практике эта процедура выглядит следующим образом:

  • В грунте сверлят центрирующее отверстие (0,5-1 метр глубиной).
  • В отверстие вставляют сваю, на вершине которой закреплен хомут под ворот.
  • В хомут вставляют ворот и, вращая в нужном направлении, погружают опору в грунт.

Причем реверс в таком случае – недопустим. Поскольку снижает опорные характеристики основания.

Забиваемые сваи погружают в землю прессом или копром. Впрочем, при должном старании и глубине менее пяти метров можно использовать и ручные молоты. Ну а сам процесс забивки свай из металла не отличается от аналогичной технологии, применяемой при погружении деревянных или железобетонных изделий.

Свайный фундамент — 75 фото-идей проектирования и установки

Фундамент, где вес надстройки переходит на основу сквозь забиваемые и ввернутые в землю опоры, называется свайным. Опоры забиваются или вдавливаются. Материал изготовления: дерево, сталь, бетонные и железобетонные.

Опоры этих материалов углубляются в почву вибрацией, ударными машинами и сочетании вибрации и ударов. Бетонные конструкции полые внутри и имеют форму квадрата или круга. Погружаются вибрацией, изнутри удаляется содержимое и заполняется раствором.

Сваи из железобетона полнотелые и забиваются в почву. Индивидуальное жилищное строительство использует свайно-винтовой фундамент или свайно-ленточный фундамент.

Свайно-винтовой фундамент

Устанавливается сваями из стали с площадкой для опоры основной конструкции. Сваи промышленного изготовления устанавливаются вкручиванием в грунт. Полая конструкция заливается бетоном.

Свайно-винтовые фундаменты из ввинчиваемых свай пользуются популярностью при строительстве индивидуальных домов. Сроки установки таких фундаментов максимум три дня на площади 100 м.кв.

Виды свай для винтового фундамента

  • свая, которая получается при пробивании в грунте скважины, и заполнении её бетоном (набивная)
  • свая, имеющая расширение на верхушке, усиливающее прочность установки сваи (камуфлетная свая)
  • сваи, имеющие подвижное соединение частей, позволяющее им вращаться вокруг общей оси (шарнирно раскрывающиеся упоры)
  • металлическая свая с винтовой лопастью и полым стволом (винтовая свая)

Свайно-винтовой фундамент представлен в готовом виде сваями в количестве от 20 штук. Окончательное количество свай определяется площадью надстройки и её весом.

Установленные сваи соединены между собой ростверком. Обычно его функцию выполняет уголок 50х50, приваренный под углом к стволу всех свай. Это необходимо для образования единого основания и равномерного распределения нагрузки надстройки.

Вместо ростверка сваи можно объединить бетонной лентой. Такой фундамент будет называться свайно-ленточный фундамент.

Положительные и отрицательные свойства фундаментов

Положительные и отрицательные качества проявляются своеобразно в климатических зонах и на разных почвах.

Скальные породы на участке строительства и желание сделать свайный фундамент – не совместимые желания.

Положительные качества:

  • потенциал использования по грунтам не ограничен
  • высота фундамента не ограничена на подтапливаемых землях
  • цена свайного фундамента меньше ленточного
  • быстрота сборки
  • конструкция имеет низкий вес

Отрицательные качества:

  • ограниченная грузоподъёмность
  • необходимость проведения анализа грунта на строительном участке
  • разноуровневая усадка свай
  • конструкция цоколя обязательна для утепления пола, создания вентиляции и препятствия поселению зоологических особей
  • монтаж бетонного перекрытия сложен и увеличивает вес надстройки

Свайно-винтовой фундамент дает не равномерную усадку. Распределение тяжести по ленточному и плиточному фундаментам равномерное. Материал строения должен переносить усадку и геометрическое изменение строения. Это деревянные и дома из каркасов. Не годится кирпич и бетонные блоки.

Свайно-объединяющий фундамент с мало углубленной бетонной лентой делает жесткой конструкцию опоры, увеличивает грузоподъемность. Свайно-ленточный фундамент уменьшает затраты на возведение цоколя и облегчает отделочные работы.

Расчет свайного фундамента

Капитальное строение необходимо обсчитать у специалиста-строителя. Упрощенные постройки, типа курятника на даче, хозяйственные постройки, летний душ или туалет, можно рассчитать самому. Поняв суть расчётов и последовательность операций, можно приступать к более сложным расчётам.

Смысл расчета свайного фундамента – предполагаемый вес надстройки разделить поровну на все опоры.

Недостаточная прочность конструкции основания даст не равномерную усадку. Это приведет к проблемам надстройки и возможному её разрушению.

Перед началом строительства составляем план постройки, определяем её полную площадь по всему строению, высоту помещения, высоту конька крыши и приблизительную площадь всего крышного покрытия с заступами. Определяемся по материалам, с которыми будем работать и закупаем необходимое количество.

При покупке расходного материала спрашиваем сертификат качества, в котором указан вес материала на 1 мк.в. и записываем эти данные. Или просим кассира сделать копию сертификата.

Эта процедура необходима для расчёта веса будущей конструкции, который определит количество необходимых свай.

Рассмотрим на примере дома каркасного типа расчет свайного фундамента площадью 100 мк.в., двускатной крышей, покрытой металл профилем, со стыком боковых поверхностей двухметровой высоты, с выходом за пределы стен по всему периметру около полуметра. Высота стен три метра, почва – сухая смесь глины и песка

Определяем по чертежам основания необходимое количество свай. Размещаем на углах строения, в местах соединения капитальных стен и разделительных. Дистанция от одной точки к другой не более трех метров.

По плану дома у нас получилось 12 свай. Между опорами получилось больше трех метров, следовательно, уменьшаем промежуток и увеличиваем число. Получается 25. Дальше рассчитываем массу надстройки и обозначим её М.

В готовом проекте дома все необходимые расчёты провел специалист на компьютерной программе с учетом данных о весе всех материалов на 1 мк.в. Мы, в домашних расчетах, пользуемся подсказкой сертификата о весе материалов.

Учитывать нужно следующие параметры: масса несущих конструкций строения, вес основного материала стен и утеплителя, вес основания чердачного перекрытия и стропил с утеплителем, вес цокольного перекрытия и пола с утеплителем, вес крышного покрытия, вес возможной снеговой нагрузки в зависимости от региона. Нужно учесть подвижную нагрузку в строении (мебель, люди, живность),

Общая нагрузка надстройки получилась 70570 кг. Для верности умножаем предполагаемый вес на коэффициент надежности свай. Он зависит от количества установленных опор:

  • до 11 штук – 1.65
  • до 20 штук – 1.55
  • больше 20 штук – 1.4

Обычное количество использованных опор от 20 до 40. Поэтому всегда умножаем на 1.4. Масса нашей надстройки получилась 100 000 кг.

Для определения площади основания нам нужен ещё один показатель: средняя плотность грунта на стройплощадке. Это можно найти в интернете или строительных справочниках.

Геология рекомендует применять коэффициент от 1 до 1.7. Строители нового поколения рекомендуют брать 1. В нашей задаче грунт сухой суглинок. Его расчетное сопротивление 2 кг/см.кв.

Теперь рассчитываем размер:

  • Sосн = Мх1.4/F, F расчетное сопротивление грунта.
  • 100 000 кг /2 = 50 000 см2

Площадь свайной площадки рассчитаем на основе классического размера 108 мм. Расчет ведем по школьной программе: S=ПD, D=30 см, диаметр сваи, S=706,5 смкв

Площадь основания должна быть 50 000 см.кв, 1 свая равна 706 см.кв. Для фундамента нужно использовать 71 сваю.

Чем больше плотность грунта, тем меньше требуется свай.

Изготовление свайного фундамента имеет следующие этапы:

  • равняем строительную площадку
  • размечаем участок и ставим колья в местах будущих свай
  • установка начинается с самой высокой точки стройплощадки, ведем контроль вертикали
  • определяем и выравниваем горизонтальную плоскость
  • сваи заливаем бетоном, привариваем опорную площадку, покрываем антикоррозийной смазкой и закрываем рубероидом.

Укрепляются сваи прикреплением ростверка – приваренный под углом уголок 50х50, производим обшивку брусом и крепим её болтами. Всё. Основание готово для монтажа основной конструкции.

Фото свайного фундамента



Винтовые сваи — «Винт Монолит»

Незаменимая основа любого строения или здания, которая придаёт устойчивость и надёжность – это фундамент. Без этой важной основы обойтись невозможно. На сегодняшний день выделяют несколько видов фундаментов. Самые распространенные – это столбчатый и ленточный. Для того, чтобы определиться какой тип фундамента необходим именно Вам, следует обратить внимание на несколько ключевых моментов, а именно тип грунта, финансовые возможности и особенности будущего строения. Если неверно выбрать тип фундамента, то в процессе эксплуатации Вы рискуете столкнуться с трещинами в стенах (если это монолитный или кирпичный дом) или постоянными звуками трещин (если это деревянный дом). Зачастую это происходит, как раз, из-за неравномерной усадки фундамента и может привести к очень печальному исходу.

Как действовать, чтобы избежать этого? Как увеличить срок эксплуатации дома и приусадебного участка? Решение есть — это фундамент на винтовых сваях.

Так сложилось, что почва и тип грунта имеют большую роль в строительстве, самые сложные и проблемные места – это торфяные, песчаные и глинистые грунты, которые характеризуются повышенным уровнем влажности. Что делать тем, чей земельный участок, предназначенный для постройки дома, расположен именно на таком грунте? Многие люди, подвержены воздействию рекламы и выбирают в качестве основы для своего дома ленточный фундамент, который не совместим с данным типом грунта. В результате того, что песчаная или рыхлая глинистая почва не может выдержать высокой нагрузки, появляется неравномерная просадка дома, которая в свою очередь приводит к тому, что фундамент и стены постройки трескаются. Зимой торфяная почва, которая содержит в себе высокий процент влаги, начинает глубоко промерзать и буквально «рвать» фундамент здания.

В этом случае идеальным решением для Вашего дома будет фундамент на винтовых сваях, изготовленных по технологии ВИНТ МОНОЛИТ. На одном конце этой трубы располагается шнек, который имеет вид винтовой лопасти, благодаря которой сваи завинчиваются в грунт. Во время завинчивания винтовых свай происходит уплотнение грунта. Из-за того, что шнек расположен не по всей длине трубы, в момент соприкосновения с почвой она уплотняется и не выталкивается наружу. Сама шнековая часть винтовой сваи всегда находится в «теплом» грунте, что не дает возможным вытолкнуть сваю зимой. Почва движется лишь по стволу сваи. Внутреннюю полость сваи заполняют бетоном для того, чтобы продлить срок ее службы исключив коррозию, а также увеличить прочность сваи во время строительства масштабных и высокогабаритных объектов, которые дают очень большую нагрузку на фундамент. Этот процесс позволяет в несколько раз увеличить срок службы фундамента и достичь необходимого определённому типу строения коэффициента прочности.

Эффективность этого фундамента совсем не снизится даже в песчаных и болотистых местностях и на торфе, ведь благодаря процессу завинчивания, сваи в необходимой степени сцепляются с почвой. На торфяных почвах необходимо заглублять сваю до плотного грунта, проходя торфяной слой. Для определения необходимой длины свай требуется проводить пробное завинчивание в грунт. Толща торфа в Московской области может достигать 9 и более метров.

Прежде, чем закладывать фундамент из винтовых свай, необходимо провести расчёт нагрузки, которая планируется, и несущей способности фундамента. Наши специалисты производят расчеты не первый год и имеют необходимое образование в данной сфере, поэтому Вы можете отправить заявку на расчет количества и стоимости винтовых сваях под Ваш дом. При расчете мы учитываем каждую мелочь, от веса стен, который рассчитывается на основании веса отделочных и строительных материалов, до веса кровельного материала, звукоизоляционных и утеплительных материалов, чердачных перекрытий, элементов крыши, мебели и снеговой нагрузки.

В среднем несущая способность каждой винтовой сваи составляет 4,6 т. Эта цифра зависит от глубины залегания сваи и типа грунта. Для того чтобы обеспечить наиболее высокую надёжность необходимо увеличить предварительно рассчитанный вес строения, как минимум на тридцать процентов. После этого можно с более высокой точностью подсчитать необходимое количество свай.

Преимущества винтовых свай и их характерные особенности

Винтовые сваи хороши тем, что имеют большое количество важных преимуществ. Одно из главных достоинств винтовых свай – это ЦЕНОВАЯ ДОСТУПНОСТЬ, которая по сравнению с традиционными технологиями закладки фундамента может быть ниже в три и более раза. Для того чтобы у Вас не возникло сомнений по этому поводу, мы составили сравнительную таблицу типов фундаментов для типовых размеров домов, в которых указана стоимость материалов и работ по спецификации.

Следующее преимущество – лёгкость монтажа. Это позволяет выполнить все нужные работы в наиболее быстрые сроки и приступить к строительству каркаса дома в этот же день, а не дожидаться пока фундамент наберет требуемую прочность, как в случае с ленточным фундаментом. Существует возможность как механического, так и ручного процесса завинчивания, которое не требует предварительного бурения скважин, и поэтому не принесёт дополнительных сложностей и может быть осуществлена собственными силами.

Купив комплектующие для винтовых свай у нас, вы сможете изготовить винтовую сваю по нашим чертежам у себя на участке или в гараже. Однако стоит помнить, что для качественного изготовления, требуется тщательно проваривать швы соприкосновения лопасти и конуса сваи. Рекомендуется делать это сварочным аппаратом мощностью не менее 300А. После этого можете начать монтаж фундамента самостоятельно.

При изготовлении винтового фундамента не нужно выравнивать или изменять рельеф местности. Это минимизирует земельные работы, на которые, как правило, также уходит солидная сумма.

Монтаж фундамента может быть произведён при абсолютно любых погодных условиях и во все времена года. Из-за того, что поверхность металла подвергается дополнительной обработке антикоррозийными материалами, такие сваи можно применять при установке фундаментов морских причалов и речных пирсов, беседок, заборов, промышленных объектов и т.д. Долговечность фундамента на винтовых сваях рассчитана в среднем на 80 лет с обычным покрытием и 200 лет с покрытием из горячего цинка.

Если у Вас остались вопросы, мы всегда готовы на них ответить через он-лайн консультанта на сайте или по телефону.

Вдавливание свай и свайно-винтовой метод: плюсы и минусы

Главная > Статьи > Вдавливание свай и свайно-винтовой метод: плюсы и минусы

Понедельник, 23 Май, 2016

Выбор типа фундамента и технологии его монтажа зависит от множества факторов. Имеют значение как проектные параметры здания (этажность, площадь и т. д.), так и свойства грунта, на котором оно будет размещено. И самыми неприхотливыми по части характеристик почвы являются свайные конструкции.

Вдавливать или ввинчивать?

Сваи можно устанавливать разными способами. Чаще всего железобетонные опоры в грунт вдавливаются или ввинчиваются. И у того, и у другого строительного метода есть свои преимущества и недостатки.

Вдавливание железобетонных свай

Вдавливание свай производится в три этапа:

  • перемещение и установка монтажного оборудования;
  • подача блоков в загрузочный механизм;
  • погружение опор в грунт.

Состояние будущих несущих конструкций и общий ход процесса, как правило, отслеживаются методами компьютерного мониторинга. Это позволяет оценить нагрузку на каждую отдельно взятую опору и, в случае необходимости, своевременно внести изменения в проект, уменьшив или увеличив их количество.

Основные преимущества технологии:

  • возможность установки фундамента на разных типах почв (болотистые, пучинистые и т. д.). Вдавить сваи не получится только в скальную породу. Но, если твёрдый слой находится не на поверхности, а в глубине, монтаж конструкции всё ещё возможен;
  • скорость работы. Сваи производятся промышленным методом. Не нужно ждать, когда они застынут, чтобы продолжить возведение здания. Главное — обеспечить своевременную доставку блоков со склада завода-изготовителя;
  • снижение затрат на предварительные работы. Вдавливание свай осуществляется без выемки почвы и устройства котлованов;
  • наличие рядом со строительной площадкой сторонних зданий и сооружений никак не влияет на ход строительства. Технология вдавливания позволяет возвести конструкцию, не нанося ущерба фундаментам и опорам других капитальных строений.

Из минусов:

  • невозможность монтажа без довольно массивного специального оборудования. Вряд ли получится использовать этот метод, если вы хотите установить фундамент на небольшом участке;
  • большие затраты на транспортировку опор. Чтобы перевезти железобетонные сваи, придётся привлекать грузовую технику;
  • стоимость погружения одного прогонного метра. Обычно она выше, чем, скажем, в случае использования забивных или ввинчиваемых конструкций.

Свайно-винтовой метод

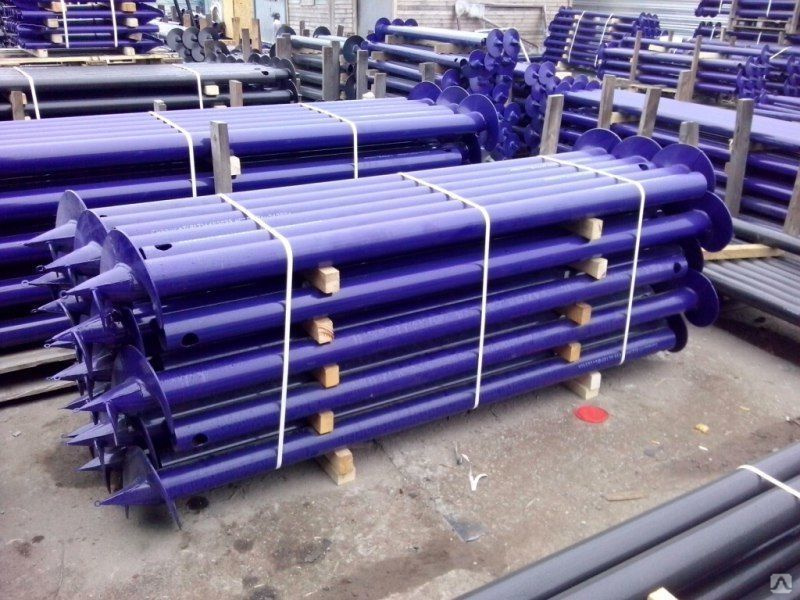

Винтовая свая — это, по сути, толстостенная труба с крупногабаритной резьбой. Благодаря геометрии последней, при ввинчивании в грунт она не вынимает его, а, напротив, уплотняет, что положительным образом сказывается на общей устойчивости и надёжности конструкции.

Параметры и размеры винтовых свай варьируются в зависимости от типа почвы и характеристик будущего строения. Возможный диаметр — от 100 до 300 мм. Стандартная толщина — 8–12 мм, длина — от 0,25 до 2,5 м. Если необходимо погрузить опору на большую глубину, возможно наращивание.

Для увеличения срока эксплуатации все сваи в обязательном порядке обрабатываются специальными антикоррозийными составами. Средний срок службы винтовых опор — от 50 лет. Среди других преимуществ конструкции:

  • нет необходимости в подготовительных мероприятиях. Не нужно ни выравнивать участок, ни копать траншеи, ни утрамбовывать грунт;
  • низкая цена. Затраты на установку свайно-винтового фундамента минимальны;
  • простота технологии. Наличие специального оборудования — не необходимость. Если работы производятся на небольшой площади, можно ввинтить опоры вручную, без привлечения техники;
  • возможность установки на всех типах грунта. Как и в случае со вдавливаемыми сваями, недостатки почвы почти ничем не ограничивают ни архитектора, ни строителей.

К недостаткам технологии относятся:

  • ограничения на вес здания. Если планируется возводить капитальную кирпичную постройку в несколько этажей, необходимо укрепить свайно-винтовой фундамент армированным бетонным поясом;
  • невозможность полного контроля процесса завинчивания. В случае повреждения антикоррозийного покрытия узнать об этом сразу и заменить опору не получится;
  • неравномерная осадка свай. Возможна в случае нарушения технологии монтажа или допущения ошибок при расчёте массы строения.

Нюансы выбора

Вдавливание свай — отличная технология для возведения коммерческих или промышленных зданий. Когда участок для проведения работ имеет большую площадь, а бюджет постоянно пополняется, можно позволить себе и закупку железобетонных опор, и аренду габаритной спецтехники.

Если же вы строите частный дом, лучше выбирать свайно-винтовой метод. Это позволит вам сэкономить не только деньги, но и время.

Плюсы и минусы фундамента на винтовых свях

Добавил(а): Евгений Удальцов 11 декабря

Новые технологии затрагивают все сферы жизнедеятельности, включая и строительство. Когда мы начинаем строить дом, первым делом думаем о фундаменте. А фундамент для нас во всех смыслах — это опора и воплощение надёжности. И когда в эту сферу домостроения проникают новые технологии, мы ждём от них в первую очередь именно практичность и надёжность. Фундамент на винтовых сваях как раз является таким надёжным вариантом, на котором стоит остановиться подробнее.

Свайно-винтовой подход

Разобраться в том, что же такое свайно-винтовой фундамент, несложно. Помните, как выглядят саморезы? Так вот, сваи, ввинчиваемые в землю, это по сути огромные саморезы, только материалом, в который они «вгрызаются», является не дерево и не бетон, а земля. Почему ввинчиваются? А потому, что на концах таких свай приварены элементы в виде резьбы, придающие почти стопроцентное сходство их с саморезами. Именно эта «резьба» увеличивает площадь опоры труб, и фундамент надёжнее закрепляется в грунте.

Так выглядит фундамент на винтовых сваях

Если грунт не обладает хорошей несущей способностью, «резьба» на сваях используется по всей длине.

Свая — это труба, которая при диаметре, скажем, 108 мм должна иметь толщину стенки не менее 4 мм. Материал, из которого сделаны эти трубы — сталь. Трубы-сваи делятся на литые, комбинированные и сварные.

  • У литых свай наконечники льются по газифицируемым моделям. «Резьба» обладает такой прочностью, что за её сохранность при установке свай не стоит переживать.
  • Комбинированные названы так из-за сочетания конуса и лопасти. Они способны выдержать нагрузку до 50 тонн.
  • Сварные создают при помощи плазменной резки — на сваю, имеющую заострённый конец, приваривают лопасти.

Винтовые сваи с резьбой на конце подойдут для твёрдых грунтов

Плюсы и минусы фундамента

Безусловно, как и у каждого из других видов фундамента, у свайно-винтового есть свои плюсы и минусы, которые обязательно нужно знать. прежде чем решать для себя, подходит ли именно вам такой фундамент в конкретной ситуации.

Преимущества

  1. Высокая скорость и лёгкость монтажа — с помощью специального оборудования этот тип фундамента устанавливается достаточно быстро и легко, при этом после его монтажа не требуется времени на ожидание его усадки.
  2. Проветриваемая цокольная часть. Известно, что традиционный ленточный фундамент обладает большим недостатком — пол при отсутствии достаточной вентиляции и при наличии высокой влажности начинает гнить, что очень хорошо для различных бактерий и грибков, и нехорошо для материала и, собственно, человека. У дома на сваях цокольная часть открыта и свободно вентилируема, что исключает вышеназванную проблему.
  3. Такой фундамент можно монтировать на любых типах грунта, включая слабые и те, в которых водоносный слой располагается высоко, и грунт может просто «плыть» по весне или при сильных осадках.
  4. К дому на винтовых сваях легко пристроить какое-нибудь сооружение. Это особенно важно на участках, которые уже архитектурно сложились и не дают особого простора для строительства.
  5. Устанавливать свайно-винтовой фундамент можно в любое время года, что позволяет не откладывать решение важного вопроса на потом.

Устанавливать свайно-винтовой фудамент можно в любое время года

Недостатки

  1. Каждая свая имеет защитный красочный слой, которого должно быть в достатке. Если это не так, труба будет подвержена коррозии, а это в будущем окажется критичным фактом для всего дома.
  2. Если в грунте имеются крупные камни, ввернуть туда сваи будет невозможно, и придётся либо искать другое место, либо отказываться от свайно-винтового фундамент в пользу другого.
  3. Если вы строите свой дом близко к другим домам, установка свайно-винтового фундамента будет проблематичной.

Свайно-винтовой фундамент не включает в себя строительство тёплого подвала. Если вы захотите его построить, это обойдётся вам в такую же стоимость, что и сам фундамент.

Достоинства и недостатки самих свай

Рассмотрев все особенности фундамента, обратим внимание на сами сваи. Чем же они хороши, и в чём их слабость?

Первый плюс — доступная цена. За винтовые сваи и их монтаж вам придётся заплатить сравнительно меньше, чем за установку бетонных и выкладку каменной ленты по периметру дома.

Установить винтовые сваи можно и своими руками, но лучше отдать предпочтение специализированной строительной технике и умелым рукам рабочих

Второй — сваи можно устанавливать вблизи инженерных коммуникаций, а при всей своей надёжности они прослужат не менее ста лет.

Третий — у винтовых свай высокая несущая способность. Когда в грунт вворачиваются сваи, он не только не теряет свою структуру, но и дополнительно уплотняется. А нагрузка, идущая на сваи, распределяется равномерно по лопастям, получается большая сопротивляемость при морозном пучении грунта.

Из недостатков винтовых свай стоит отметить, пожалуй что, вопрос качества. Ведь сваи сделаны из металла, а значит, коррозионный вопрос здесь стоит особняком. Чтобы избежать в будущем подобной проблемы, стоит подбирать сваи, полностью соответствующие всем строительным нормам. Обозначим некоторые критерии для качественных свай:

  • На стволе сваи не должно быть никаких сварных швов.
  • Лопасть должна иметь правильную форму, диаметр не меньше 300 мм и толщину не менее 5 мм при диаметре сваи 108 мм.
  • Сварной шов должен быть качественно выполнен. При халтурной сварке лопасть сваи может при ввинчивании в грунт повредиться или вообще отломаться.
  • Перед нанесением антикоррозийного покрытия на больших предприятиях проводят пескоструйную обработку свай. Это мероприятие значительно увеличивает сопротивляемость материала коррозии и срок его службы. Малые предприятия такую обработку не производят, поэтому будьте внимательны при выборе производителя.

На стволе сваи не должно быть сварных швов, а также должен быть нанесён достаточный слой антикоррозионного покрытия

Видео: всё, что нужно знать о винтовом фундаменте

При желании и хороших возможностях можно сделать свайный грунт своими силами. Но лучше для этого нанять специализирующуюся на этом бригаду рабочих. На территории нашей страны подобный тип фундаментов пока не получил широкого распространения, но при всех особенностях и достоинствах свайно-винтового фундамента можно предположить, что уже совсем скоро его популярность начнёт расти.

Люблю природу и красоту окружающего мира, освещаю это в своих статьях и пытаюсь поспособствовать претворению прекрасного в жизнь. Оцените статью: Поделитесь с друзьями!

Винтовые опоры — Винтовые сваи / фундаменты опор

Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один и тот же день значительно увеличивает производство. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы.

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ ЯКОРЯ УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ.ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ, ЧТОБЫ БЕТОН ИЛИ ЗАТЕРЯНЕТ.

ИСТОРИЯ СПИРАЛЬНЫХ КОЛЕС

Винтовые опоры, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешным фундаментом для маяков, мостов и опор.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций.Опоры настилов, основания столбов забора, опоры опор, фундаменты металлических столбов для веранды или солярия, анкерные винты заземления для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Винтовые опоры являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века.Они сделали возможным строительство маяков в местах, где в противном случае, несомненно, были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменила бы досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ СПИРАЛЬНЫХ ПАР.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПИРАЛЬНЫХ СТЕРЖНЕЙ TECHNO METAL

Признавая применение и использование этих стальных металлических столбов, винтовая опора Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых опор Techno Metal Post следующие:

  • Быстрая установка
  • Готовность к немедленному строительству
  • Без раскопок
  • Бетон не требуется
  • Съемный
  • Минимальное воздействие на окружающую среду
  • Малая занимаемая площадь на стройплощадке
  • Непосредственная несущая способность
  • Установка в удаленных местах или на объектах с ограниченным доступом
  • Мониторинг монтажа и проверка несущей способности при монтаже
  • Установка в условиях высоких грунтовых вод
  • Широкий спектр применения в почве и нагрузках
  • Модульная конструкция, винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и требованиями проекта.
  • Установка не зависит от погодных условий, большинство установок может продолжаться даже в предельных условиях
  • При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
  • Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых опор
  • Низкий уровень шума, связанный с установкой
  • Установка обеспечивает минимальную вибрацию и нарушение грунта
  • Приложение ABC Deck
  • Ограниченный доступ
  • Собственное оборудование, позволяющее устанавливать винтовые опоры внутри помещений за счет наличия у нашего оборудования опции электродвигателя
  • Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБЕСПЕЧИВАЕТСЯ МОРОЗОМ? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАШИХ ПОЛОЖЕНИЙ ОТ НАПРАВЛЕНИЯ НАЗЕМНОГО ДВИЖЕНИЯ.

Одной из основных проблем, с которой должен столкнуться фундамент винтовой опоры, является сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. После этого рукав скользит вверх и вниз по ворсу с естественными движениями грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ ХАРАКТЕРИЗУЮТ ЕГО ВЫСОКОКАЧЕСТВЕННАЯ СТАЛЬ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства своих свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40. 21-98 и CSA W47.1. Их конструкция позволяет максимально использовать емкость почвы. Они прошли испытания под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 на нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны для обеспечения максимальной поддержки каждого проекта. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать винтовой опор, наиболее подходящий для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ

, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для патио и настилов доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала систему поддержки с арматурными стержнями при использовании свай бетонных фундаментов, лежащих в основе работы.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ МОНТАЖА И ПРОВЕРКА ГРУЗОПОДЪЕМНОСТИ ВО ВРЕМЯ УСТАНОВКИ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PIER.

С Techno Metal Post не нужно мобилизовать специальное оборудование, такое как кран с сваебойным молотком или большой буровой станок с просверленным валом. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМ ТЕХНОМЕТАЛЛОМ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ ВАШИ ПРОЕКТЫ И / ИЛИ КОНСТРУКЦИИ, ЭКОНОМИЧНО, ПРОСТО В УСТАНОВКЕ.

Для солярия нужен фундамент […] с бетонной плитой на уровне земли и столбами, продетыми через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвигалась или перемещалась со временем.Но все зависит от того, какие должности использует ваш подрядчик. Мы использовали спиральную опору Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы.

Майк Холмс (HGTV)

Фундаменты со спиральными винтовыми сваями — Hubbell Chance Piles — Ground Sun UK

Винтовые сваи

— Легкость доступа к удаленным объектам

Винтовые / винтовые анкеры наиболее подходят для проектов, расположенных в удаленных районах, где любые затраты на мобилизацию будут особенно высокими. высока, а услуг поддержки мало.К сожалению, на некоторых сайтах проектов перегрузка вызывает проблемы с инженерами, и любые проекты, связанные с выполнением с ограниченным пространством, также усугубляют любые проблемы. Поскольку эти фундаменты состоят из удлинителей и выводных секций, они идеально подходят для любых ситуаций, когда требуется низкий или ограниченный доступ.


Винтовые винтовые сваи — идеально подходят для мягких грунтов

Эти фундаменты обычно не требуют земляных работ при установке. Если, однако, они используются для поддержки существующей конструкции, то для обнажения существующих фундаментов используется неглубокая.Использование этих свай поможет устранить необходимость в каких-либо насосах, а также снизит затраты.


Винтовые сваи могут быть установлены под любым углом

Обычно они устанавливаются вертикально, но на самом деле они могут быть установлены под любым углом в соответствии с требованиями проекта. Установка на тесто при необходимости обеспечит дополнительное сопротивление. Это так просто.


Очень универсальная система

Уникальной особенностью наших свай является их способность увеличивать несущую способность за счет изменения конфигурации винтовых / спиральных элементов.

Как упоминалось ранее в руководстве, использование этой опции дает экологические преимущества. Сваи были установлены, чтобы оставаться в течение нескольких лет, прежде чем их удалили и использовали кто-то еще. Высококачественная сталь, используемая для экономии энергии и общего снижения углеродного следа. Поэтому неудивительно, почему это выбор номер один для многих инженеров.

Как видите, такие фонды имеют множество преимуществ. В нынешнем экономическом климате предприятия, включая инженеров, ищут способы сократить расходы, и этот вариант — ответ, которого они ждали.

Хотите узнать, принесут ли пользу вашему проекту наши варианты фундамента? Поговорите с представителем, который будет более чем готов помочь.

Установка в любую погоду, может использоваться рядом с деревьями и быстро устанавливать то, что не нравится в наших винтовых сваях.

Винтовые сваи — прочные и прочные основания


УСТАНОВКА ВИНТОВЫХ СВАЙ

Винтовые сваи вкручиваются в землю, как шуруп в дерево. Винтовые сваи устанавливаются с помощью различной землеройной техники, оснащенной поворотным гидравлическим навесным оборудованием.Техника варьируется от погрузчиков с бортовым поворотом до экскаваторов грузоподъемностью от 1 до 80 тонн. Роторные гидравлические силовые агрегаты с крутящим моментом от 5000 до 500000 Нм устанавливаются по индивидуальному заказу с использованием стрелы различной конфигурации. Винтовая свая к машине крепится специальными насадками привода. Правильные методы установки имеют первостепенное значение для достижения расчетных расчетных нагрузок и расчетов. Неправильная техника может привести к снижению общей производительности сваи


РАЗВИТИЕ

Винтовые сваи могут быть обозначены как винтовые сваи , стальные ввинчиваемые фундаменты , винтовые опоры , винтовые сваи , винтовые анкеры , винтовые анкеры , винтовые фундаменты и винтовые опоры . Винтовые фундаменты впервые появились в 1800-х годах в качестве свайных фундаментов для маяков и широко использовались для строительства пирсов в гаванях. В период с 1850-х по 1890-е годы на восточном побережье США с помощью винтовых свай было возведено более 100 маяков. Изготовленные из литого или кованого железа, они имели ограниченную несущую способность и способность к растяжению. Допустимая нагрузка на современные винтовые сваи превышает 2000 кН (220 коротких тс). Винтовые сваи с большой грузоподъемностью могут иметь различные компоненты, такие как плоские полувинты, режущие кромки и спирали из бисаллоя, заглушки или стыки арматуры для соединения с различными бетонными или стальными конструкциями.

Совсем недавно была разработана и запатентована композитная технология для использования в малых винтовых сваях. Композитные материалы обладают значительными преимуществами перед сталью при изготовлении малых винтовых свай и производительности при установке.

Конструкция винтовой сваи основана на стандартных конструктивных и геотехнических принципах. Разработчики винтовых свай обычно используют собственное программное обеспечение для проектирования, которое было разработано в результате полевых испытаний различных конфигураций компрессионных свай и анкеров растяжения в различных профилях грунта.Коррозия решается на основе расширенных полевых испытаний в сочетании с мировыми базами данных по стали при коррозии грунта.

Фундаменты на винтовых сваях по-прежнему широко используются, и их применение распространилось от маяков до железных дорог, телекоммуникаций, дорог и многих других отраслей, где требуется быстрый монтаж или строительные работы проводятся рядом с существующими конструкциями.

В большинстве отраслей промышленности используются фундаменты на винтовых сваях из-за экономической эффективности и, во все большей степени, уменьшения воздействия на окружающую среду.«Ввинчивание» фундамента в землю означает меньшее смещение грунта, поэтому избыток грунта не нужно вывозить с участка, что позволяет сэкономить на транспортных расходах и сократить углеродный след проекта.

Основными преимуществами фундаментов на винтовых сваях являются: сокращение сроков проекта, простота установки, простота доступа, сокращение выбросов углекислого газа, простота демонтажа, когда фундамент больше не требуется, снижение риска для рабочей силы и снижение затрат.

Они также подходят как для растягивающих, так и для сжимающих нагрузок, поэтому их также используют для мачт, знаков и подпорных конструкций.

Мы предлагаем широкий ассортимент винтовых свай различных размеров, поэтому, если вам требуются винтовые сваи, свяжитесь с нами, и мы с радостью поможем вам со всеми вашими требованиями к фундаменту.

Консультанты по спиральным сваям — Группа SALK

Другие названия винтовых свай
  • Винтовые сваи
  • Винтовые винты
  • Винтовые сваи
  • Винтовые опоры
  • Стальные винты
  • Стальные фундаментные винты
  • Винтовые анкеры
  • Винтовые основания
  • Винтовые анкеры

Что такое винтовые или винтовые сваи?

Эти анкеры представляют собой металлические диски, которые вставляются в длинные стальные стержни.Сварка этих винтов внутри стального кожуха подготавливает их к проникновению в грунт. Винтовые сваи уходят в землю как винт, пока не встанут на место рядом с фундаментом. Рабочие устанавливают сваи в основание подпорной стенки или структуры. Винты стабилизируют здание на неровной почве и грунте с тенденцией к смещению. Механизм полезен там, где поддержки боковой стенки недостаточно, чтобы удерживать подпорную стену на месте. Гравитационные стены могут выиграть от использования спирального анкера для увеличения прочности.

Зачем клиентам нужен инженер-геолог для установки винтовых свай

  • Требуется разрешение
  • Необходимо рассчитать значения нагрузки
  • Скорости эрозии и коррозии почвы относятся к спиральным свам, так как они стальные
  • Ожидаемый срок службы здание или стена являются необходимой частью выбора размера и глубины сваи
  • Толщина диска зависит от общего веса и глубины сваи
  • Глубина винта обычно составляет от десяти до шестидесяти футов
  • Гидравлический оборудование вращает винт на месте, вызывая возмущения грунта, которые необходимо контролировать инженером в большинстве муниципалитетов. .Маяки, вокзалы и аэропорты — вот лишь несколько мест, где этот новый материал будет огромным подспорьем. Эти конструкции должны служить дольше, чем большинство зданий, и использование композитных материалов является одним из способов увеличения скорости коррозии. Вода не разрушает углеродное волокно, как сталь.

    Преимущества использования винтовых свай

    • Устанавливается чисто
    • Безопасно для окружающей среды
    • Полезно в областях с небольшим пространством для опор
    • Полезно при новом строительстве
    • Монтаж быстрее, чем из дерева или кессона
    • Работа во многих ситуациях

    Как наша команда консультантов по винтовой свае может помочь вашему бизнесу

    Salk Group готова помочь вашему бизнесу в поддержании необходимой стабильности, независимо от того, есть ли у вас существующая структура или новый проект .Наши специалисты работают с государственными и частными организациями, чтобы гарантировать, что у вас есть решение для любой инженерной работы нижнего уровня в районах Нью-Джерси, Нью-Йорка и Коннектикута. Наши глубокие знания в области укрепления грунта и подпорных стен позволяют нам помочь любому местному агентству, у которого есть проблемы с нестабильной почвой, грунтовыми водами и проблемами с фундаментом.

    Где можно разместить винтовые сваи

    • Под бетонными плитами
    • Большие настилы
    • Мосты
    • Плотины
    • Высотные
    • Коммерческие здания
    • Промышленные комплексы
    • Промышленные комплексы
    • Пристройки третьего этажа
    • Подпорные стены
    • Новые и существующие фундаменты
    Salk Group — это ваша опытная команда инженеров, которые помогут вам понять состав грунта или устойчивость вашего здания.Наши специалисты предоставляют новые услуги и услуги по модернизации для клиентов в районе Нью-Джерси, а также в штате Нью-Йорк. Мы предоставляем услуги по тестированию новостроек и находим уникальные решения для работ, требующих инновационного подхода. Узнайте, как мы можем помочь вашей компании, свяжитесь с нами.

    Винтовые сваи, опоры и анкеры из HELI-PILE®

    Винтовые сваи, опоры и анкеры

    Винтовая свая, также известная как винтовая опора, спиральный анкер, винтовая свая или винтовой анкер, состоит из вала — сплошного квадратного стержня или полой трубы — с приваренными к нему спиральными пластинами.Обычно это сегментированные валы длиной от 5 до 10 футов. В большинстве случаев только ведущая или первая секция имеет спиральные пластины, в то время как простые удлинители добавляются для достижения компетентных несущих слоев почвы.

    Сжатие и растяжение

    Винтовые компрессионные сооружения (фундаменты) называются сваями или опорами. Они могут быть как квадратными, так и круглыми. Трубчатые сваи стали стандартной винтовой сваей.

    В отрасли используются винтовые установки на растяжение (анкерные, анкерные, грунтовые винты и т. Д.).) в качестве анкеров, и они почти всегда представляют собой цельные квадратные валы.

    Мы предлагаем обширный ассортимент высококачественных и наиболее рентабельных высокопрочных винтовых свай, опор и анкеров, представленных сегодня на рынке, для всех областей применения, почвенных условий, грузоподъемности и т.д.

    HELI-PILE ® Преимущества:
    • Быстрая установка, существенное сокращение сроков
    • Более низкая стоимость, чем забивные или бурильные сваи — не заходите так глубоко, чтобы достичь той же грузоподъемности
    • Устанавливать в любую погоду и условия объекта
    • Быстрая, безопасная и эффективная установка
    • Загрузить сразу после установки
    • Минимальный доступ и свободное пространство, необходимое для установки
    • Устранение или минимизация использования бетона и связанных с ним проблем
    • Отсутствие выемки грунта или нарушения грунта
    • Минимальное необходимое оборудование и бригада для строительства
    • Отсутствие вибрации или шума при установке
    • Используется как для сжатия, так и для растяжения
    • Нет грунта для вывоза или транспортировки, полезно на загрязненных участках почвы
    • Минимальные проблемы контроля качества, предварительно спроектированные и изготовленные
    • Легко снимается и повторно используется при изменении места установки или временной установке
    • Экологически уязвимые участки
    • Установить в ограниченном пространстве
    • Незначительное беспокойство или полное отсутствие нарушений на объекте
    • Широкий диапазон допустимых нагрузок до 500 тонн.
    • Возможность установки под различные углы установки
    • Минимальное вспомогательное оборудование
    • Пригодность для использования в помещениях с низкой высотой и других зонах с ограниченным доступом
    • Легкие обрезки ворса
    • Низкие затраты на мобилизацию и демобилизацию
    • Минимальная мобилизация строительства и координация деятельности

    Винты заземления открывают больше мест для крепления на землю

    Винты заземления превращают недоступные или труднодоступные участки в потенциальные места для наземных солнечных установок.Unirac, уже являющийся лидером в производстве свайных, монолитных и балластных фундаментов, теперь предлагает эти универсальные новые инструменты и 25-летнюю гарантию на них.

    Итак, что такое винт заземления?

    Представьте себе обычный шуруп для дерева — длинный, конический, заостренный с резьбой — но представьте, что он намного больше (четыре фута или больше), и вы получите довольно хорошее представление о том, как выглядит заземляющий винт. Это тип фундамента (поверх которого соединены несущие балки и модульное оборудование системы), имеющий непрерывную спираль, обернутую вокруг круглой трубы.Они вообще полые, в отличие от шурупов по дереву. Если вы видели винтовые сваи, то винты заземления похожи, но винтовые сваи имеют одну спираль или спираль в двух или трех точках вдоль конструкции и не являются непрерывными.

    Есть места, где заземляющие шурупы являются идеальным вариантом, например, места с ограниченным доступом к строительной площадке и участки, где почвы имеют более плотный материал, очень слабую коренную породу или гравий. Более плотные и твердые почвы могут не подходить для стандартных свайных фундаментов, но у шурупов будет больше шансов на проникновение, а поскольку им не нужно заходить так глубоко, у них больше шансов на успех.

    Некоторые особо плотные почвы — из булыжников или из коренных пород слабой и средней прочности — могут отбить даже винты для заземления, но винты для заземления все равно будут иметь наилучшие шансы на работу в определенных условиях.

    Шурупы для заземления могут использоваться для увеличения вертикальной грузоподъемности на небольшой глубине, часто не требуют испытаний свай или геотехнических исследований, могут быть установлены с общедоступным оборудованием и могут быть установлены в зонах с ограниченным доступом (например, на площадках без дорог с твердым покрытием).

    Что такое винт заземления Unirac?

    Unirac теперь предлагает винты с заземлением диаметром 68 мм и двух длин: 1600 мм и 2000 мм. Они изготовлены из высокопрочной стали с цинковым покрытием для защиты от коррозии. Эти винты заземления можно приобрести на поддоне (всего 163 винта). Пожалуйста, ознакомьтесь с прайс-листом Unirac Master с номерами деталей и информацией о ценах по адресу: https://unirac.com/pdf/master-price-list/. Винты для заземления доступны сейчас с лучшими в отрасли сроками выполнения заказов.

    Винты соединяются с проверенной системой крепления Unirac Large Array (ULA) Unirac, которая уже разработана для максимальной гибкости при установке.

    ULA, включая новые винты заземления, скоро будет интегрирован в удобный онлайн-инструмент Unirac для проектирования U-builder, что позволит клиентам быстро получить преимущества новых фундаментов.

    Установка

    Для установки можно использовать мини-экскаватор или погрузчик с бортовым поворотом (например, небольшой экскаватор с обратной лопатой или Bobcat).В некоторых условиях можно использовать двухшнековый шнек, качающийся шнек или ударную дрель. Можно использовать даже сельскохозяйственные тракторы. Также требуются низкоскоростной гидравлический двигатель с высоким крутящим моментом и адаптер приводной головки. Все они легко доступны.

    По словам инженера Unirac Soils Джона Шермерхорна, монтажники

    , привыкшие к другим грунтовым основаниям, не сочтут этот процесс сложным. «После того, как вы определили место как подходящее, — говорит Шермерхорн, — сами винты ввинчиваются очень быстро и легко.Все оборудование мелкое, с которым знакомы многие люди ».

    Если вы готовы начать работу с целым рядом новых сайтов, вы можете связаться с вашим местным дистрибьютором или, если у вас есть вопросы, позвоните в коммерческую службу Unirac по телефону 505-248-2701 или напишите по адресу [email protected]

    Винтовые сваи

    СКОРОСТЬ РАБОТЫ
    НАДЕЖНОЕ КАЧЕСТВО
    НИЗКАЯ СТОИМОСТЬ БЕЗОПАСНОСТЬ ДЛЯ ЭКОЛОГИИ
    Быстрая и простая установка фундамента.Возможность избежать раскопок и выравнивания грунта. Работать можно в любое время года. Мы обеспечиваем качество сварки в соответствии со стандартом EN 1090-1: 2009 + A1: 2011, класс EXC3.

    Дешевле, чем бетонный фундамент. Высокая ремонтопригодность. Не подвержен влиянию грунтовых вод.

    Нет необходимости использовать тяжелую технику. Минимально пораженная растительность. Не рваная почва. Возможность повторного использования винтовых свай.Отсутствие вибрации при захоронении.

    Винтовые сваи ( винтовые сваи , винтовые сваи , винтовые анкеры , винтовые анкеры , винтовые опоры и винтовые опоры) — это стальные ввинчивающиеся сваи и система анкерного крепления грунта, используемая для строительства глубоких фундаментов. Винтовые сваи изготавливаются с использованием полых труб различных размеров для вала сваи или анкерного стержня.

    Винтовые сваи имеют расширенную область применения.Их можно использовать на заболоченных почвах, почвах с высоким уровнем грунтовых вод. Они также позволяют проводить работы в непосредственной близости от подземных коммуникаций, деревьев или в плотной городской застройке. Винтовые сваи готовы к полной расчетной нагрузке сразу после ввинчивания.

LEAVE A REPLY

Ваш адрес email не будет опубликован. Обязательные поля помечены *
