Технология монтажа свай для фундамента

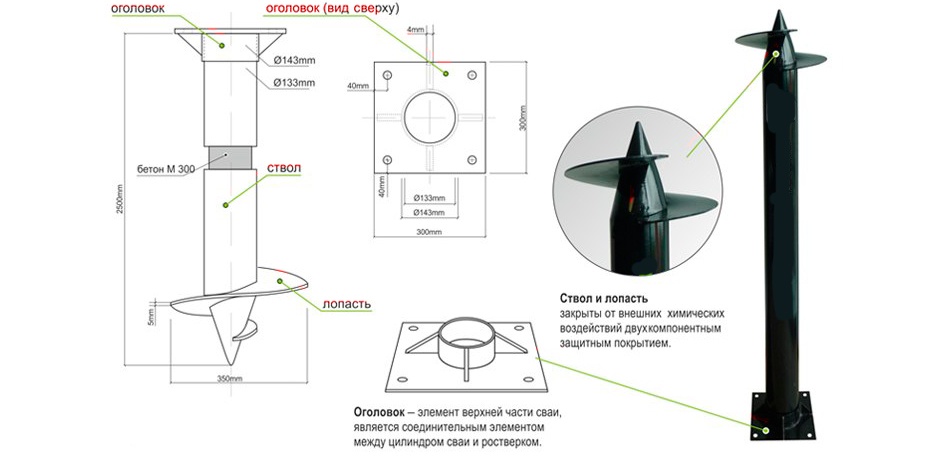

Винтовая свая – это цилиндрическая полая труба из металла, нижняя часть которой оснащена винтообразным стальным наконечником – литым или сварным. Наконечник вкручивают на нужную глубину в почву и фиксируется. Это позволяет производить монтаж свайно-винтового фундамента даже без строительной тяжёлой техники.  Опорные элементы ввинчиваются в грунт вручную простым инструментом.

Правильная комбинация группы свай и соблюдение технологии обеспечат неподвижную опору и предотвратят колебания строения. Особенно важно это для слабых (болотистых, печинистых) грунтов и участков с неровным рельефом. Стальные винтовые сваи применяют в качестве фундамента под малоэтажные жилые дома, бани, гаражи и другие постройки.

Знать правильную технологию установки свайно-винтового фундамента важно всем, кто задумался о строительстве на участке. Понимание процессов позволит избежать ошибок.

Но саму установку свай лучше доверить профессионалам, не пытаясь сэкономить на услугах специалистов за счёт прочности основания дома или другой постройки.

Рассмотрим основные этапы установки свайно-винтового фундамента и ошибки на каждом этапе, которые грозят обернуться тяжёлыми последствиями.

Подготовительные работы

Перед тем, как устанавливать свайно-винтовой фундамент, грунт необходимо подготовить. Популярное мнение о том, что для ввинчивания свай, особенно под негабаритные постройки вроде гаража или бани, не нужно проводить подготовительные грунтовые работы, приводит к ошибкам в установке фундамента.

Необходимые подготовительные работы проходят в несколько стадий.

Подготовка участка начинается с очистки почвы: выкорчёвывают пни и деревья, убирают кустарники и плодородный, порядка 10-30 см, слой почвы. Затем поверхность участка выравнивают, засыпая ямы щебнем или керамзитом и срезая неровности.

Обязательно до начала установки фундамента определить уровень талых вод и, если это необходимо, обустроить дренажную систему для отвода излишков воды. А также вытравить химикатами всю растительность, которая может впоследствии перегнивать под постройкой, или засыпать её песком.

Разметка участка

После подготовки участка специалисты размечают территорию участка, нанося на него базисные линии (стены и углы постройки), определяют точки установки и глубину погружения свай, а также уровень, по которому затем они будут выровнены.

Допустимое расхождение схемы дома и разметки участки – не более 2-х см, иначе постройка может перекоситься.

Чтобы распределить нагрузку от постройки на почву равномерно, сваи располагают в точках углов комнат, в середине несущих балок и под теми местами в доме, где будут тяжелые предметы, вроде камина, газового котла, душевой.

В качестве отметки все вертикальных отсчётов выставляют нулевой уровень. Ниже его будут находиться подвальные помещения, выше — второй этаж и надстройки.

Необходимые расчёты

Количество свай рассчитывают исходя из веса постройки, нагрузки на фундамент от внутренних конструкций дома вроде арок и колонн, предполагаемой мебели и количества жильцов, а для северных регионов учитывают ещё вес снега на крыше.

Необходимую длину свай рассчитывают исходя из типа почвы и её особенностей, высоты цоколя постройки, глубины промерзания грунта и залегания твёрдых слоёв грунта, а также глубины расположения винта с лопастями самой опоры.

• чтобы определить тип грунта, выкапывают 60-сантиметровую яму и смотрят, достигает ли она твёрдой почвы или там собирается вода. Для высокоплотных почв применяют сваи длиной до 2,5 метров, а для рыхлых водонасыщенных почв – длиной не меньше 3-4 метров.
• глубина закручивания лопастей определяется измерением расстояния от верха сваи до конца острия винтовой лопасти. Лопасть сваи всегда ввинчивают в плотный грунт.
• в случае недостаточного заглубления свай они будут подниматься из-за процесса пучения верхних слоёв грунта зимой, поэтому устанавливают сваи ниже определяемой точки промерзания почвы.
• расчёт размера труб исходит из максимального веса будущей постройки. В большинстве случаев, диаметр сваи в 8-110 мм считается универсальным и выдерживает такая свая нагрузку до 4-9 тонн. Разумеется, для жилых домов диаметр и длина сваи должны быть больше, чем для хозяйских строений на участке.
• высоту цоколя определяют исходя из типа и особенностей почвы, потому что перегрев и промерзание пучинистых (глинистых) грунтов приводит к перепадам уровня участка до 20 см, строить дом непосредственно на земле в этом случае нельзя.

Установка свай

Свайные фундаменты делятся по способу погружения в грунт. Применяют следующие методы:

• Забивание, когда сваи устанавливают в грунт перпендикулярно поверхности пневматическими молотками или вибропогружателями, то есть ударным воздействием, при этом по понятным причинам монтаж вручную невозможен.
• Изготовление свай прямо в грунте. Этим способом устанавливают буро-набивные сваи: в подготовленную скважину монтируют опалубку и арматуру, которую затем заполняют бетоном.
• Установка сваи в заранее подготовленную буром яму простым вдавливанием.
• Ввинчивание – способ применяется для свай, оснащённых винтом с лопастью, и даёт возможность установить свайно-винтовой фундамент на различных грунтах без использования специальной строительной техники.

Основное преимущество свайно-винтового фундамента – конструкция сваи, а именно, наличие винта с лопастью, позволяет установить опорные элементы вручную. Это не только более дешевый способ, но и более надёжный, потому что исключает риск повреждения сваи строительным инструментом при механическом вбивании её в грунт.

Вручную установка свайно-винтового фундамента осуществляется поэтапно:

• рабочие выкапывают лунки, они же – направляющие для ввинчивания свай, согласно разметке участка и на глубину до 0,7 метра, при этом диаметр лунки меньше диаметра сваи;
• сваю устанавливают в лунку под 90-градусным углом, закрепив её уровнем и ломом;
• ввинчивают сваи в почву тоже под углом, постоянно контролируя вертикаль, чтобы опора отклонялась от неё не более чем на два градуса;
• монтаж винтовых свай начинается с углов дома, и только затем устанавливаются промежуточные опоры;
• расстояние между сваями не должно быть больше трёх метров;
• ввинчивание останавливается в тот момент, когда достигнута расчётная глубина установки сваи;
• если в процессе установки свая в почве натыкается на препятствие вроде булыжника, необходимо ввинтить дополнительную сваю рядом либо нарастить длину встретившей препятствие опоры, наварить участок трубы сверху.

Самое важное на этом этапе – установить сваи в подготовленные ямы строго на расчётную глубину, ниже точки промерзания грунта. Когда происходит установка свай в почву, под лопастями образуется «подушка», которая уплотняется по мере заглубления опор. Когда свая достигает твёрдых слоёв грунта, «подушка» максимально твердеет, и сваю невозможно ввинтить дальше – значит, конструкция заглублена достаточно. От выполнения этого условия зависит прочность фундамента.

Если рабочие пренебрегают расчётной глубиной и ввинчивают сваи на разную глубину, чтобы их затем не пришлось выравнивать по высоте, отдельные сваи не достигнут плотного слоя грунта и останутся «болтаться» внутри почвы, что может привести к печальным последствиям. Причём критичная разница может составлять всего 10-15 см.

После вкручивания свай в почву следует этап выравнивания их по высоте, бетонирования полости, приваривания стального оголовка к телу сваи и установки ростверка.

Выравнивание по высоте

После того, как сваи установили под правильным углом, их обрезают или наращивают, выравнивая по высоте. Это нужно для того, чтобы затем сверху конструкцию объединил горизонтальный ростверк.

Преимущество свайно-винтового фундамента – он не страдает от перепада высот на участке и особенностей рельефа, поэтому выравнивание свай по высоте можно выполнить на любом уровне и в зависимости от нужной высоты цоколя постройки.

Встречается нарушение, когда для достижения единого уровня высоты сваи не обрезают, а выкручивают, подбирая по высоте. Это приведёт к тому, что фундамент теряет прочную связь с грунтом: если длина сваи недостаточна, её наращивают, а не вывинчивают из участка.

Бетонирование

Важно понимать, что даже после антикоррозийной обработки металлические сваи в почве со временем начнут ржаветь.

Чтобы увеличить срок службы фундамента, после установки свай их полость заливают цементно-песчаным раствором, который вытеснит кислород и предотвратит коррозию элементов изнутри. В результате срок службы фундамента увеличится.

Когда в попытке сэкономить владельцы устанавливают сваи «как есть», без бетонной «начинки» и антикоррозийной обработки металла, срок службы такого фундамента составляет, в лучшем случае,  пару десятков лет.

Приваривание «оголовков», обвязка

Последний этап установки – когда на сваи надевают оголовки и приваривают их к сваям.

Установка оголовков на сваи с отверстиями для крепежа бруса используется в строительстве объектов из дерева.

Обвязка свайного фундамента может быть из бруса и металла, что уместно для дома из кирпича, например. Процесс в этих двух случаях выглядит по-разному:

• На оголовки свай настилают гидроизолирующий материал, сверху укладывают брус, а горизонтальные элементы основания врубают в дерево и закрепляют гвоздями.
• Швеллер из металла приваривают к оголовкам, дополнительно закрепляют с помощью болтов. Обвязка швеллером дополнительно усиливает несущую конструкцию и потому подходит даже сложным громоздким строительным объектам.

Ростверки для свайных фундаментов могут выглядеть как балки (из дерева, железобетона или металлопрофиля –швеллера) по периметру и под несущими стенами здания или как монолитная плита – когда прямо на площадке бетон заливается в подготовленную опалубку с каркасом из арматуры.

В любом случае, обвязка или монолит поверх установленных свай  — классический этап выполнения работ по возведению свайно-винтового фундамента, необходимый подготовительный процесс для монтажа пола дома и возведения стен.

Итого

Основные этапы возведения свайно-винтового фундамента – подготовка почвы, проведение необходимых расчётов и разметка строительного участка, установка (ввинчивание) свай в грунт, бетонирование полости свай и обвязка основания.

Несмотря на то, что установка свай кажется простым процессом и зачастую проводится вручную, доверить монтаж такого фундамента лучше профессионалам.

Выбор типа и характеристик свай (в частности, диаметра), расчёт глубины установки и необходимого угла, который важно соблюдать при ввинчивании свай, очерёдность установки, соблюдение технологии правильного выравнивания по высоте и обвязки свай – те процессы, от которых зависит и срок службы фундамента, и отсутствие проблем в эксплуатации будущего дома или другой постройки. Самостоятельно без специальной подготовки и отточенных алгоритмов установить свайно-винтовой  фундамент можно – но, вероятнее всего, с грубыми нарушениями. Решать вам.

Монтаж винтовых свай | Установка свай в Самаре и Тольятти

1. Сбор информации

Мы собираем информацию, когда вы регистрируетесь на сайте, заходите на свой аккаунт, совершаете покупку, участвуете в акции и/или выходите из аккаунта. Информация включает ваше имя, адрес электронной почты, номер телефона и данные по кредитной карте.

Кроме того, мы автоматически регистрируем ваш компьютер и браузер, включая IP, ПО и аппаратные данные, а также адрес запрашиваемой страницы.

2. Использование информации

Информация, которую мы получаем от вас, может быть использована, чтобы:

• Сделать услуги соответствующими вашим индивидуальным запросам
• Предложить персонализированную рекламу
• Улучшить наш сайт
• Улучшить систему поддержки пользователей
• Связаться с вами по электронной почте
• Устроить акцию, конкурс или организовать исследование

3.

Мы являемся единственным владельцем информации, собранной на данном сайте. Ваши личные данные не будут проданы или каким-либо образом переданы третьим лицам по каким-либо причинам, за исключением необходимых данных для выполнения запроса или транзакции, например, при отправке заказа.

4. Раскрытие информации третьим лицам

Мы не продаем, не обмениваем и не передаем личные данные сторонним компаниям. Это не относится к надежным компаниям, которые помогают нам в работе сайта и ведении бизнеса при условии, что они соглашаются сохранять конфиденциальность информации.

Мы готовы делиться информацией, чтобы предотвратить преступления или помочь в их расследовании, если речь идет о подозрении на мошенничество, действиях, физически угрожающих безопасности людей, нарушениях правил использования или в случаях, когда это предусмотрено законом.

Неконфиденциальная информация может быть предоставлена другим компаниям в целях маркетинга, рекламы и т.д.

5. Защита информации

Мы используем различные средства безопасности, чтобы гарантировать сохранность ваших личных данных. К вашим услугам самое современное шифрование. VpnMentor также защищает ваши данные в режиме оффлайн. Только те сотрудники, которые работают с конкретным заданием (например, техническая поддержка или проведение оплаты) получают доступ к личным данным. Сервера и компьютеры, на которых записана конфиденциальная информация, находятся в безопасном окружении.

Использование файлов «cookie»

Наши файлы «cookie» используются для улучшения доступа к сайту и определения повторных посещений. Кроме того, они позволяют отследить наиболее интересующие запросы. Файлы «cookie» не передают никакую конфиденциальную информацию.

6.

Мы используем электронную почту, чтобы предоставить вам информацию по вашему заказу, новостям компании, информации по продуктам и т.д. Если вы желаете отказаться от подписки, в каждом письме даны подробные инструкции, как вы можете это сделать.

7. Согласие

Пользуясь услугами нашего сайта, вы автоматически соглашаетесь с нашей политикой конфиденциальности.

Монтаж и установка винтовых свай

Особенность монтажа

• Осуществляется в любое время года
• Выполняется за несколько часов
• Не требует проведения земляных работ
• Может быть выполнен в стесненных условиях

Как устанавливают сваи

Монтаж винтовых свай проводится без предварительной подготовки площадки и земляных работ. Может быть выполнен как в ручную, так и с использованием техники. В намеченные точки вертикально вкручиваются сваи, затем они выравниваются с помощью уровня или нивелира, после чего заливаются бетоном, если нужно, и навариваются оголовки. Фундамент может принять нагрузку сразу после установки.

Винтовой свайный фундамент для каркасного дома. Этапы возведения

Проектирование фундамента дома. Важный этап, от грамотности выполнения которого зависит безопасность и надежность будущего строения. Начинается все с осмотра участка, где планируется устанавливать фундамент. Проводятся тщательные инженерно-геологические, гидрометеорологические и геодезические исследования. Главной целью подобных изысканий является определение особенностей грунта: плотности, глубины промерзания, уровня грунтовых вод и так далее. На основании полученных данных выполняется подбор свай для будущего фундамента. В частности, вычисляется требуемая длина и диаметр свай. Для фундаментов домов каркасного типа обычно используют сваи диаметром 108 мм. Кроме того, рассчитывается количество и шаг свай (расстояние между соседними опорами, как правило составляет от 1.5 до 3 метров), а также их распределение по периметру здания и под внутренними несущими стенами.

• Монтаж угловой сваи. Установка свайного фундамента начинается с вкручивания базовой угловой сваи. Ее завинчивание может осуществляться как вручную, так и с использованием специальной техники. Все зависит от диаметра устанавливаемых под фундамент свай и твердости грунта. Глубина вкручивания также зависит от несущих способностей грунта и варьируется от 1,8 до 3,5 метров, но не менее уровня глубины промерзания.

• Установка остальных свай. После того, как базовая свая установлена, осуществляется монтаж остальных опор, формирующих фундамент. В обязательном порядке сваи должны быть установлены по периметру дома, а также в местах примыкания внутренних стен к внешним. Сваи для винтового фундамента дома должны иметь строго вертикальную ориентацию. Нельзя превышать отклонение от вертикали более двух градусов.

• Обрезка и бетонирование свай. Далее при помощи нивелира все винтовые сваи обрезаются под один уровень по горизонтали. После чего, для вытеснения воздуха (кислорода), в полость свай заливается пескоцементная смесь (М150). Это защищает внутреннюю часть сваи от коррозии.

• Установка оголовков. При необходимости на сваи устанавливаются оголовки для последующего монтажа обвязочного материала (бруса, бревна и т.д.).

• Обвязка фундамента дома каркасного типа. Последний этап обустройства– это обвязка свай. Фундаменты такого типа можно обвязывать швеллером, деревянным брусом или бревном. Для этого данные элементы крепятся посредством сварки, анкерных болтов или прутков к оголовкам свай. При этом предварительно необходимо гидроизолировать фундамент дома посредством укладки слоя рубероида.

• Возведение каркаса. После того, как фундамент установлен, можно сразу строить сам дом. К основанию крепится каркас здания, обшиваются стены, монтируется кровля. Затем проводятся инженерные коммуникации и осуществляется внешняя и внутренняя отделка таких домов.

Для каркасных домов фундамент на сваях – это современная технология, позволяющая сэкономить от 30% до 70% от стоимости строительства по классической технологии с возведением ленточного фундамента. А благодаря высокой скорости монтажа и особенностям технологии формирование основания может быть завершено в течение всего одного дня.

Монтаж винтовых свай под ключ

Свая состоит из лопастей и ствола. Установка происходит не с помощью забивания, а методом ввинчивания.

Для того чтобы сделать выбор, важно провести детальный анализ будущего строения: особенности грунта, определить предполагаемую нагрузку. Инженеры при проектировании пользуются следующим набором критериев:

• Тип наконечника. Сварной вариант более распространен, литые наконечники используют для особо плотных видов грунта.
• Количество лопастей. Однолопастные используют для плотных, вечномерзлых и содержащих крупные вкрапления грунтов. Многолопастные (допустимо до 6 единиц на одной свае) — универсальны и ориентированы на более подвижные грунты.
• Размер лопастей. Узколопастные сваи предназначены для промерзшего и плотного грунта. Широколопастные применяются на слабых почвах. Размер лопасти минимум в 1,5 раза превышает диаметр ствола.
• Толщина стали. Минимальная — 8 мм, оптимальная — 10-14мм. На сегодняшний день в нашей стране показатель толщины не нормируется.
• Антикоррозийное покрытие.

С помощью современных винтовых свай мы создаем прочные фундаменты для облегченных конструкций — хозпостроек, постаментов, пристаней, — и для малоэтажных зданий.

Установка винтовых свай

К преимуществам использования винтового типа свай для создания фундамента относят:

• Быстроту монтажа. Проведение следующих этапов строительства возможно сразу по окончанию установки. Даже дополнительное бетонирование не приводит к простою.
• Уровень шума. Монтаж винтовых свай, по сравнению с забивными, не сопровождается шумом и вибрацией.Следовательно, не несет угрозы строениям, расположенным рядом.
• Высокие показатели устойчивости. Лопасти в конструкции сваи позволяют выдерживать опоре большие выдергивающие нагрузки. Возможен монтаж на склонах, под любым углом.
• Минимальные земляные работы. Перед установкой требуется вымещение небольшого количества грунта, следовательно, опоры можно монтировать вплотную к существующим строениям.
• Универсальность применения. Сваи винтового типа применяют в различных условиях климата и грунта.
• Доступную стоимость.

Всеми перечисленные преимущества обладают сваи, произведенные в соответствии с действующим международным стандартом ICC AC358.

Установка винтовых свай для фундамента актуальна при возведении зданий вблизи водоемов, на территориях высокого залегания грунтовых вод, на наклонных участках с перепадами высот и в условиях плотной городской застройки.

Этапы установки винтового свайного фундамента

Сваи ввинчивают в грунт ниже глубины промерзания. Процесс монтажа состоит из следующих этапов:

1. Подготовка. Включает расчет свай, их размеры и количество, выбор типа наконечника и количество лопастей относительно типа грунта и планируемой нагрузки на строение.
2. Установка. Монтаж свай производится строго по разработанному проекту, на котором отмечены конкретные точки ввинчивания. Изначально создается небольшое углубление, в которое затем ввинчивается свая строго перпендикулярно грунту. Установка может проводиться вручную или с привлечением специальной техники.
3. Бетонирование. Внутрь засыпают песчано-цементную смесь. Необходимо для вытеснения воздуха и повышение защитных свойств.
4. Обвязка. Необходима в том случае, если ввинченные сваи выступают из земли более чем на 60 см.

Установка свайно винтового фундамента должна выполняться профессиональными мастерами по строгой технологии.

Завод винтовых свай «СИБСВАИ» — производство полного цикла. Обращение к нам гарантирует:

• разработку проекта с учетом особенностей грунта и пожеланий заказчика;
• производство винтовых свай в соответствии с международными стандартами;
• доставка и размещение их на участке;
• качественную установку свай;
• монтаж обвязки и ростверка (если необходимо).

«СИБСВАИ» — высокое качество продукции, опытные специалисты и оптимальная стоимость.

Производим монтаж свайно-винтового фундамента и реализуем винтовые сваи в Баган, Барабинск, Болотное, Венгерово, Довольное, Здвинск, Искитим, Куйбышев, Карасук, Каргат, Колывань, Коченёво, Кочки, Краснозёрка, Купино, Кыштовка, Маслянино, Мошково, Обь‎, Ордынск, Северного района, Сузун, Татарск, Тогучин, Убинка, Усть-Тарскс, Чаны, Черепаново, Черепаново, Чистоозёрка, Чулым, Чик.

Калькулятор

Выберите постройку для которой нужен фундамент

Дом

Дом

Баня

Хозблок, сарай

Беседка

Терраcа

Теплицы

Навесы

Веранда

Мост

Причал

Гараж

Пристройка

1. Тип постройки: Дом или пристройка Изменить

Выберите материал вашей постройки

Брус 150-200

Бревно 200-260

Каркасно-щитовой

СИП панели

ЛСТК

Бревно от 280

Лафет

Легкий бетон

Кирпич

СПАСИБО!

Ваше сообщение успешно отправлено! Наш менеджер обработает заявку в ближайшее время.

Примечание

В связи с необходимостью обеспечения срока службы сооружения в соответствии с требованиями ГОСТ 27751-2014 использование винтовых свай с толщиной стенки ствола 4 мм и менее возможно только после уточнения степени коррозионной активности грунтов (КАГ).

Для уточнения конфигурации лопасти, обеспечивающий установку свай с минимальными нарушениями структуры грунта, а также для подтверждения мощности слоя плотного грунта под сваей менее 1 метра, необходимо выполнить геолого-литологические исследования

Воздействие на фундамент сооружения разных типов нагрузок (под ответственными узлами, под несущими и ненесущими стенами, под лагами пола) требует одновременного использования нескольких конструкций винтовых свай (с одной и двумя лопастями). Это обеспечивает равномерное распределение запаса прочности и увеличи срок службы фундамента.

| Флорида | Грузия | Южная Каролина | Северная Каролина | Вирджиния — Системы Фонда Патриотов | Винтовые сваи | Основа

Винтовые сваи для Флориды, Джорджии, Южной Каролины, Северной Каролины, Вирджинии и соседних городов

Если вы занимаетесь фундаментным бизнесом и не используете винтовые сваи, вы, скорее всего, зря тратите драгоценное время и оставляете деньги на столе. Фундаменты на винтовых сваях сейчас используются во всем мире, поскольку эта технология дает много преимуществ по сравнению с традиционными системами свай из дерева или бетона.Винтовые сваи, опорные и анкерные системы, производимые Patriot Foundation Systems, отличаются конкурентоспособной ценой, высококачественной продукцией, превосходящей отраслевые стандарты, и наши продукты являются системами фундамента, которые выбирают профессионалы строительства во всем мире.

Наши продукты производятся на предприятиях, сертифицированных ISO, и соответствуют критериям программы обеспечения качества ICC-ES AC10 и ICC-ES AC304. Некоторые из наших продуктов включают:

• Вводы круглых труб 2-7 / 8 ”и 3-1 / 2”
• Удлинители круглых труб 2-7 / 8 ”и 3-1 / 2”
• Квадратные выводы и удлинители вала 1-1 / 2 ”
• Тройники
• Болты, гайки и шпилька
• Дополнительные рейсы

Установка винтовых свайных фундаментов от Patriot Foundation Systems может сэкономить ваше время и деньги по многим причинам.Экипажам не нужно ждать, пока на место установки будут размещены краны или другое специальное оборудование, потому что они просто не нужны. Установка происходит быстрее, чем при использовании обычных забивных свай, для продвижения винтовых свай на 10 футов требуется примерно 5 минут. Кроме того, нет необходимости ждать улучшения погодных условий, поскольку винтовые системы можно устанавливать в любую погоду, включая отрицательные температуры и дождь. А поскольку бетон не используется при установке винтовых свай, время отверждения не требуется.

Меньшее время на установку фундамента на винтовых сваях означает меньшее количество трудозатрат, что снижает общие затраты. Наши спиральные анкеры большой грузоподъемности спроектированы и изготовлены для поддержки нагрузок, превышающих 300KIP, поэтому, даже если используется меньше стали, вам не нужно жертвовать качеством, чтобы сэкономить дополнительные деньги на материальных затратах.

Чтобы узнать больше о преимуществах использования винтовых свай Patriot Foundation Systems для жилых, коммерческих, коммунальных или других фундаментных проектов во Флориде, Джорджии, Южной Каролине, Северной Каролине, Вирджинии, в США и за их пределами, свяжитесь с одним из экспертов нашего фонда сегодня. .

Пугающее количество винтовых свай

MAGOG, Квебек, 19 июня 2019 г. (GLOBE NEWSWIRE) —

Вкратце:
На протяжении более трех лет GoliathTech отмечает значительные проблемы с винтовыми сваями, устанавливаемыми на строительных площадках по всей Канаде. Как сообщается в официальных жалобах в Канадский центр строительных материалов («CCMC»), власти оставили их без ответа. Сегодня, в свете сообщения, транслированного по каналу CBC The National , эта проблема все еще вызывает серьезную озабоченность.В краткосрочной перспективе продажа недвижимости со спиральными сваями, которые не могут предоставить сертификат соответствия от инженера, должна быть заблокирована в интересах потребителей и широкой общественности. За несколько недель до периода крупнейших сделок с недвижимостью в году такая ситуация может заставить съежиться потребителей по всей стране. Тем не менее, можно разрешить ситуацию, применив Национальный строительный кодекс и стандарты CCMC немедленно по всей стране для защиты населения с помощью всех правительственных уровней, к чему мы призываем сегодня в письмах соответствующим министрам по всей стране. .Как лидер в установлении стандартов, CCMC также должен возглавить внедрение.

Вызывает тревогу количество установок винтовых свай, которые потенциально не соответствуют требованиям во всех частях Канады. Эти установки поддерживают дома, коттеджи, хозяйственные постройки, мосты, пешеходные дорожки, а также частные или общественные террасы во всех частях Канады. В то время как некоторые производители на канадском рынке соответствуют стандартным требованиям, значительный сегмент наших конкурентов продолжает ставить под угрозу общественную безопасность.Поэтому GoliathTech просит государственные органы — муниципальные, провинциальные и федеральные — действовать быстро, чтобы наша промышленность соответствовала Национальному строительному кодексу Канады. Потребуется ли драма, чтобы произвести те изменения, которые больше, чем необходимо?

Проблема, известная давно

На канадском рынке правила CCMC требуют специального отчета инженера для каждой установки винтовых или винтовых свай с адресом каждого проекта. Общие спецификации не принимаются; инженеры должны проштамповать проект с фактическим адресом в документе.В техническом бюллетене, выпущенном в ноябре 2018 года, CCMC заявил, что осведомлен о ситуации:

«До сведения CCMC стало известно, что могут возникать проблемы с производством и установкой шнековых стальных винтовых фундаментных свай, используемых в Канаде. Компания CCMC была проинформирована о том, что эти условия и ограничения могут применяться не во всех случаях, и, следовательно, это может поставить под угрозу несущую способность и удобство эксплуатации соответствующих несущих оснований.»
Источник: https://nrc.canada.ca/sites/default/files/2019-03/CCMC_Technical_Bulletin-Piles%20_MT2-2.pdf

Позиция CCMC в этом отношении заключается в том, что это не входит в его юрисдикцию. для проведения проверок, но до муниципалитетов, чтобы обеспечить соблюдение применимых стандартов. Были разговоры о заводских проверках, которые могли бы решить проблему у источника, чтобы гарантировать соблюдение правил CCMC, но не было никаких последующих мер. Для Джулиана Повторное использование, генеральный директор GoliathTech, это касается:

«CCMC превосходно документирует и выдвигает требования о том, как правильно производить и устанавливать винтовые сваи.При этом необходимо контролировать отрасль, и мы считаем, что CCMC должен играть определенную роль в этом на заводах производителей. На муниципальном уровне ситуация хаотична, и городские инспекторы просто не выполняют свою работу. По нашему мнению, необъявленные проверки необходимы для обеспечения полного соответствия на каждом этапе. Мы более чем счастливы идти впереди и проверять наши объекты и установки всеми соответствующими государственными органами ».

Сегодня мы предупреждаем всех соответствующих министров в каждой провинции, чтобы они могли оказать на них давление для немедленного решения этих проблем безопасности.Им нужно подойти к делу и позаботиться о том, чтобы их муниципалитеты предотвращали трагедии. Это означает соблюдение всех критериев, изложенных в бюллетене, отчетах и ​​Строительных нормах CCMC, чтобы их проверки стоили потраченных усилий.

Последствия от побережья до побережья до побережья

Хотя большинство винтовых свай покупается или для потребителей и используется в жилых проектах, они также широко используются в легком и среднем коммерческом и институциональном строительстве, в том числе для правительства такие проекты, как школы, мосты, платформы и дощатые настилы в парках и т. д.Когда дело касается общественной безопасности, ставки высоки.

Хотя проблема изменения климата добавляет факторы риска (торнадо, наводнения и т. Д.), Мы считаем, что необходимо действовать как можно быстрее для обеспечения безопасности жилья и общественной инфраструктуры. Сегодня мы надеемся начать разговор по этим вопросам.

Только избранные производители, работающие на канадском рынке, включая GoliathTech, предлагают в Канаде полный ассортимент винтовых свай, соответствующих CCMC и различным строительным нормам.Однако отсутствие реального контроля наказывает всех канадцев исключительно в интересах горстки правонарушителей, которые до сих пор могут похвастаться сертификатом, выданным CCMC.

Сделки с недвижимостью заблокированы? Вот что вам следует знать

Сделки с недвижимостью, связанные с конструкцией со спиральными сваями, не имеющими сертификата соответствия инженера, должны быть заблокированы. В то время как мы приближаемся к пиковому сезону сделок с недвижимостью, кажется целесообразным предупредить потребителей и их команды (нотариусов, агентов, юристов по недвижимости, домашних инспекторов, страховщиков и т. Д.).) потенциальных последствий несоответствующей установки в случае аварии. Установки, не соответствующие требованиям, могут считаться местным муниципалитетом небезопасными или даже незаконными и приводить к их сносу. При продаже несоответствующей собственности это может рассматриваться как дефект. Купить дом и так достаточно сложно, но знание того, что вы можете купить его конфиденциально, имеет решающее значение для вашего долгосрочного спокойствия.

Для получения дополнительной информации или интервью с Джулианом Рузингом, генеральным директором GoliathTech Inc., контакт:
Pierre B. Gourde — Контакт для СМИ
514-299-7223 [email protected]

О GoliathTech

Компания GoliathTech, основанная в 2004 году, производит и устанавливает винтовые сваи в более чем 11 провинциях Канады и территорий и 33 американских штата. Ее сотрудники и 204 франчайзинговых подразделения предлагают решения для винтовых свай, предназначенные для поддержки жилых и коммерческих строительных проектов для самых разных клиентов. Их сертифицированные установщики / консультанты полностью обучены и используют современное оборудование для выполнения сложных работ, сертифицированных по стандартам ISO 9001: 2015 и ISO 14001: 2015, а также признанным Национальным строительным кодексом Канады.

Винтовые сваи | Проектирование свайного фундамента

Что такое винтовые сваи?

Винтовые сваи — это стальные валы с серией полукруглых стальных спиральных пластин с низким шагом, приваренных в стратегических точках вдоль вала. Плиты придают фундаменту несущую способность как при растяжении, так и при сжатии, что позволяет использовать их для широкого спектра применений во многих отраслях и секторах.

Сваи могут быть соединены в группы с помощью стального ростверка для передачи нагрузки и вкручиваются непосредственно в грунт с помощью гидравлического или электрического бурового оборудования, установленного на машине.Благодаря спиральным сваям использование бетона для фундаментов осталось в прошлом.

Винтовые сваи Преимущества

относительно недороги, потому что их очень быстро установить. Они специально разработаны с учетом условий грунта и требований к применению и бывают разной длины и толщины. Спиральная свая — это универсальная, экологически чистая и экономичная технология, которая находит широкое применение в различных отраслях гражданского строительства, таких как строительство, транспорт и связь.

К другим преимуществам относятся:

• Экономичная, быстрая установка
• Не требуется бетон, что экономит время и деньги на отверждение
• Малая конструкция основания для использования в ограниченных зонах
• Съемное и многоразовое использование
• Низкий уровень шума и минимальная вибрация во время установки

Где можно установить винтовые сваи?

Наши инженеры проектируют винтовые сваи с учетом условий грунта на каждом отдельном участке.Эта технология является одним из самых быстрых существующих фундаментных решений, и это, в сочетании с уменьшенным воздействием на окружающую среду и простотой установки в местах с ограниченным доступом, является причиной того, что эта технология так популярна и широко используется сегодня.

В зависимости от местоположения и спроектированного решения, винтовые сваи могут быть установлены:

• Наклонные под углом до 45 °
• Выступающие из земли или заглубленные
• В любой почве
• Для поддержки конструкций при сжатии и растяжении
• На уклоне, на насыпях и в стружке
• При низких температурах — в отличие от бетона
• В нестандартных ситуациях в соответствии с вашими требованиями

Основные преимущества передовой технологии винтовых свай

Первые винтовые сваи появились еще в 1830-х годах когда ирландский инженер Александр Митчелл спроектировал простую чугунную винтовую сваю для маяка Мейплин Сэндс в устье Темзы.

Всего 40 лет спустя, в 1872 году, эта технология попала в Австралию и была использована при строительстве маяка на мысе Яффо недалеко от Кингстона, Южная Австралия.

Основа винтовых свай существует уже более 187 лет и проверила временем свою структурную целостность и долговечность. Использование фундаментов на винтовых сваях распространилось от маяков на железнодорожные пути, дороги, а также в коммерческом и жилом строительстве, где требуется быстрый монтаж или когда строительные работы проводятся рядом с существующими сооружениями.

Винтовые сваи — решение с фиксированной стоимостью для фундаментов со слабым грунтом. Альтернативные варианты винтовых свай, такие как буронабивные опоры, влекут за собой дополнительные расходы в виде инспекторов строительства, платы за удаление грунта, экологически вредного бурения и бетона, а также потенциальных временных задержек из-за бурения в ненастную погоду, что также может увеличить окончательные затраты.

По сравнению с другими методами забивки свай, при использовании винтовых свай не нужно терять время на месте.Для обычного жилого дома винтовые сваи можно установить за один день, что позволяет продолжить строительство без задержек.

Ввинчивание свай в землю означает меньшее смещение почвы, что особенно важно при работе с загрязненными почвами или при работе вокруг чувствительных зон защиты деревьев. При меньшем смещении почвы избыток почвы не нужно переносить с участка, что снижает затраты и сокращает углеродный след проекта.Это также означает, что следующая сделка в процессе может начаться на месте, как только сваи будут завершены, без необходимости восстанавливать установленное здание, которое было удалено с избытком грунта.

Если срок службы площадки с фундаментом из винтовых свай превысил срок эксплуатации и ее снесут, сваи также могут быть удалены для повторного использования или, в некоторых случаях, сваи можно использовать повторно.

Это делает сваи идеальным решением для полупостоянных конструкций, таких как школьные здания, временные жилые помещения и транспортные контейнеры.

Запатентованные винтовые сваи, используемые Pile Vic, более чем на 90% прочнее других альтернативных винтовых свай. Винтовые сваи традиционного класса относятся к классу 250 или 350 и могут разрушаться при 5600 Нм. В Pile Vic используются самые лучшие доступные сваи, изготовленные из настоящей стали класса 450, что приводит к увеличению прочности на скручивание в два раза по сравнению с альтернативными сваями.

Зная это, легко понять, почему технология винтовых свай является наиболее прочным, безопасным, наиболее экономичным и экологически безопасным вариантом для фундаментов зданий.Узнайте больше о том, как технологии могут помочь в управлении строительными проектами и эксплуатации.

Винтовые сваи морского дна | ПЕРИСКОП

Винтовые сваи морского дна

Общая мощность морского ветроэнергетического сектора в Европе выросла на 18% только в 2018 году [1]. Перспектива более крупных турбин и более глубоких вод представляет собой проблему для нынешних методов забивки фундаментных «шпилек» в дно морского дна. [2,3] Винтовые сваи (винтовые сваи) были предложены в качестве потенциальной инновационной альтернативы для морских ветряных установок. на глубинах 30-60м.[4]

Даже на мелководье изготовление и установка морских фундаментов составляют 20% от общих затрат по проекту, и эти затраты растут экспоненциально с увеличением глубины воды. [5] Прогнозируется, что винтовые сваи для фундаментов с опалубкой — те, которые используются в более глубоких водах — сократят время установки и расходы на 33% [6]. Винтовые сваи могут быть легко удалены и повторно использованы, что облегчит возможный вывод из эксплуатации или перепрофилирование конструкций. [7,8]

Винтовые сваи уже обладают достаточной прочностью на растяжение и сжатие, чтобы их можно было использовать в качестве фундамента.[2,4] Существующие методы забивания моноблоков продолжают вызывать озабоченность по поводу их причинения вреда морским млекопитающим, морскому дну и подводным растениям. [2] Винтование снижает уровень шума и вибрации во время установки. Однако в настоящее время винтовые сваи имеют ограниченный диаметр и в основном подходят для установки на мягких и средних почвах [9]. Поскольку морской ветер перемещается в более глубокие воды, винтовые сваи могут предложить решение проблем забивки свай в более глубоких водах.

Когда станет общепринятой практикой использовать винтовые сваи вместо фундаментных свай для морских ветроустановок?

Примите участие в опросе и примите участие

Ссылки:
[1] Komusanac, I., Д. Фрейле и Г. Бриндли (2019), Энергия ветра в Европе в 2018 г.
[2] Винтовые сваи для морского ветра (2020 г.)
[3] Спаньоли, Г. (2013 г.), Некоторые соображения относительно использования винтовые сваи как фундамент для морских сооружений. В механике грунтов и фундаментостроении
[4] Аль-Багдади, Т. (2018), Винтовые сваи как основание на море: численное и физическое моделирование.
[5] Китцинг, Л., & Мортхорст, П. Э. (2015), Тенденции в морской ветроэнергетике — прошлое и будущее.In Proceedings — 14th Wind Integration Workshop
[6] Дэвидсон, К., Аль-Багдади, Т., Браун, М., Кнаппет, Дж., Бреннан, А., Огарде, CE, Блейк, А., Болл Дж. (2018), Центрифужное моделирование винтовых свай для фундаментов морской ветроэнергетики. В 9-й Международной конференции по физическому моделированию в геотехнике
[7] MacLean Dixie HFS. (2020), Нефть / Трубопроводы. От MacLean Dixie HFS
[8] Бирн Б. В. и Хоулсби Г. Т. (2015), Винтовые сваи: инновационный вариант конструкции фундамента для морских ветряных турбин.
[9] Салим, З. (2011), Альтернативы и модификации монопольного фундамента или метод его установки для снижения шума.
Дополнительная информация:
Wind Europe (2018), морской ветер в Европе вырос на 25% в 2017 году
Passon, P., Branner, K., Larsen, SE, & Hvenekær Rasmussen, J. (2015), Offshore Wind Turbine Foundation Design
Дэвидсон, К., Аль-Багдади, Т., Браун, М., Бреннан, А., Кнаппет, Дж., Огарде, К., и Болл, Дж. (2018), модифицированный монтажный крутящий момент на основе CPT прогноз для больших винтовых свай в песке.

Мэтью Дж. Испанец

Helical Technology — Все решения Jersey Helical Solutions

1. Установка быстрых винтовых свай

Анкеры винтовые сваи могут устанавливаться гусеничным экскаватором со специальным гидромотором. Мобильность на небольшой площади позволяет быстро развертывать и устанавливать без ущерба для окружающей среды. Винтовая установка сваи удобна для владельца дома / бизнеса, так как не беспокоит соседей.

2. Винтовые сваи могут быть загружены немедленно

Винтовые сваи не требуют усадки. Фундамент со спиральными сваями или система анкеровки могут быть загружены сразу после установки. Проекты могут развиваться быстро, потому что нет необходимости ждать, пока бетон или раствор затвердеет, или пока не рассеется лишняя вода. График строительства короткий, и в зависимости от объема проекта ваши винтовые сваи могут быть установлены менее чем за день.

3. Минимальное воздействие на окружающую среду

Традиционные виды строительных работ заключаются в забивании деревянных свай, которые беспокоят ваших соседей и прилегающую территорию.Установка винтовых свай и винтовых анкеров с помощью винтовой сваи, как правило, не приводит к срезанию почвы. Сайт остается чистым, требует минимальной очистки, что, в свою очередь, снижает затраты. Установка винтовых свай обеспечивает низкий уровень шума и минимальную вибрацию. Строения, находящиеся поблизости, не подвергаются серьезным нарушениям.

4. Установка в небольшой рабочей зоне
Вдоль побережья Джерси дома и предприятия находятся рядом друг с другом. Преимущество установки винтовых свай в том, что можно использовать небольшое оборудование.Мини-экскаватор с навесным устройством для сваи может маневрировать в ограниченном пространстве или на небольшой высоте над головой.

5. Установка в условиях высоких грунтовых вод
Заливы вдоль Нью-Джерси засыпаны домами. В этих районах есть ватерлинии, почти равные их дому, которые нуждаются в оценке. Винтовые сваи можно устанавливать на мелководье без откачки воды. Это ускоряет строительство, подъем дома или другие методы обработки грунтовых вод. В целом установка при высоком состоянии грунтовых вод обойдется дешевле.

(PDF) Анализ установочных сил для винтовых свай в глине

АНАЛИЗ УСТАНОВОЧНЫХ СИЛ ДЛЯ ВИНТОВЫХ СВАЙ В ГЛИНЕ HAMBLETON ET AL.

Australian Geomechanics Vol 49 No 4 December 2014 79

прочность на сдвиг su и диаметр вала d, (ii) умеренно зависит от глубины заделки H, и (iii) практически не зависит от шага спирали

p. С другой стороны, нормализованное отношение мощности к крутящему моменту K (i) сильно зависит от осевого усилия

Н и диаметра вала d, (ii) умеренно зависит от глубины заделки H и диаметра спирали D, и (iii ) в основном

, независимо от прочности на сдвиг su и шага р без дренажа.Модель предоставляет удобную формулу, которая количественно

отражает вышеупомянутую тенденцию и, следовательно, представляет собой ценную альтернативу эмпирическим моделям. Анализ также

показывает, что влияние вала заметно, но, тем не менее, вторично, за исключением случаев, когда диаметр d вала

больше диаметра спирали D.

Теоретические прогнозы отношения мощности к крутящему моменту K на основе предложенной аналитической модели

на удивление хорошо согласуются со значениями, полученными с помощью преобладающей эмпирической модели.Таким образом, тщательный анализ, проведенный в этом исследовании

, подтверждает общепринятое мнение о том, что большая сложность установки винтовой сваи

, проявляющаяся в увеличении монтажного крутящего момента T, подразумевает большую подъемную силу или несущую способность Fmax. Анализ чувствительности

предполагает, что следует проявлять осторожность в отношении приложенной осевой силы N. По мере увеличения N монтажный крутящий момент

уменьшается, что может быть выгодно, но отношение мощности к крутящему моменту также потенциально отклоняется от

значения, предсказанные эмпирической моделью, которая не учитывает осевую силу.Анализ показывает, что если модель

«мощность-крутящий момент» должна обеспечивать надежные прогнозы подъемной способности, тогда необходимо контролировать и измерять осевую силу, прилагаемую во время установки

, в дополнение к крутящему моменту при установке.

Модель, предложенная в этой статье, еще не утверждена. Небольшая физическая модель винтовой сваи с измерениями крутящего момента и нормального усилия

в различных местах находится в разработке для использования в балочной центрифуге в Университете

Западной Австралии.Данные модельных испытаний, выполненных с помощью этого устройства, будут использоваться в ближайшем будущем для оценки

валидности как существующих эмпирических моделей, так и модели, предложенной в этой статье.

5 ССЫЛКИ

Gaudin, C., O’Loughlin, C.D., Randolph, M.F., Cassidy, M.J., Wang, D., Tian, ​​Y., Hambleton, J.P., Merifield, R.S.

(2014). Достижения в области решений для якорной стоянки на суше и на суше. Австралийская геомеханика, 49 (4), 59-72.

Гали, А., Ханна, А., Ханна, М.(1991). Момент установки анкеров-шурупов в сухой песок. Почвы и фундаменты, 31 (2),

77-92.

Хойт, Р.М., Клеменс, С.П. (1989). Подъемная способность винтовых анкеров в грунте. Proc. 12-я Международная конференция по механике грунта и фундаментной инженерии

, 17 августа, Рио-де-Жанейро, Бразилия, Vol. 2, 1019-1022.

Мартин, К.М., Рэндольф, М.Ф. (2001). Применение нижних и верхних граничных теорем пластичности к обрушению

круговых фундаментов.Proc. 10-я Международная конференция Международной компьютерной ассоциации

Методы и достижения в геомеханике, 7-12 января, Тусон, США, Vol. 2, 1417-1428.

Мерифилд, Р.С. (2011). Максимальная грузоподъемность многопластинчатых анкеров винтового типа в недренированной глине. Журнал

Геотехническая и геоэкологическая инженерия, 137 (7), 704-716.

Перко, Х.А. (2009). Винтовые сваи: Практическое руководство по проектированию и установке. Джон Вили и сыновья, Хобокен.

Перко, Х.А. (2000). Энергетический метод прогнозирования момента установки винтовых фундаментов и анкеров. В: Dennis,

N.D., Castelli, R., O’Neill, M.W. (Eds.), New Technology and Design Developments in Deep Foundations,

Специальная публикация ASCE Geotechnical No. 100, 342-352.

Todeshkejoei, C., Hambleton, J.P., Stanier, S.A., Gaudin, C. (2014). Моделирование установки винтовых анкеров в глине.

Proc. 14-я Международная конференция Международной ассоциации компьютерных методов и достижений в области геомеханики

, 22-25 сентября, Киото, Япония, 917-922.

Цуха, C.H.C, Аоки, Н. (2010). Взаимосвязь момента установки и подъемной способности глубоких винтовых свай в песках

. Канадский геотехнический журнал, 47, 635-647.

Tsuha, C.H.C., Aoki, N., Rault, G., Thorel, L., Garnier, J. (2012). Оценка эффективности спиральных анкерных пластин

в песке с помощью модельных испытаний центрифуги.
