Сваи винтовые технология: Технология монтажа винтовых свай — Фундамент своими руками

Технология и устройство винтовых свай, технологии монтажа.

Винтовые свайные фундаменты — это новейшая разработка, которая ранее применялась в военной промышленности для быстрого возведения мостов, высоковольтных линий, различных сооружений на неустойчивых, болотистых и промерзших грунтах.

Сегодня технология винтовых свай, позволяющая без лишних затрат смонтировать фундамент буквально на любом месте, доступна и простому обывателю.

Благодаря уникальности своей конструкции свайно-винтовой фундамент обладает огромным преимуществом по сравнению со стандартными типами фундаментов. В процессе монтажа сваи (ввинчивании), за счет движения ее лопастей, происходит уплотнение почвы, что способствует повышению устойчивости и долговечности фундамента в целом. Правильно заложенный свайно-винтовой фундамент прослужит десятилетия даже на неустойчивой, зыбкой почве!

Однако не будем забегать вперед и разберём все этапы по закладке свайно-винтового фундамента. Технология погружения свай довольно проста, однако необходимо учесть и соблюсти множество нюансов и только потом приниматься за установку свай в грунт.

Перед возведением свайного фундамента необходимо рассчитать и определить количество свай и расстояние между ними, а также наметить по всему периметру места установки опор и глубину залегания неустойчивого грунта. Вся основа таких фундаментов – винтовая свая, представляющая собой металлическую трубу с прикрепленными буровыми лопастями. Устройство лопастей таково, что при закручивании грунт не разрыхляется, а наоборот, уплотняется.

Когда процесс расчетов и замеров подходит к концу, начинается этап монтажа свай. Установка свай может быть произведена как с помощью специальной техники, так и вручную. Однако в некоторых случаях использование тяжёлой техники просто невозможно (например, машина не может подъехать к месту проведения монтажа). Конечно, монтаж свай вручную займет немного больше времени и потребует приложить немалые усилия (особенно если сваи большого диаметра), однако правильно ввернуть сваю вручную более чем возможно. В большинстве случаев монтаж производится только вручную, так как арендовать спецтехнику не каждому по карману, а сваи малого диаметра (до 108 мм) ввинчиваются в грунт относительно легко.

В соответствии с заранее разработанными чертежами возведения фундамента сваи закручиваются на глубину завершения торфяного или просадочного слоя. Если длины сваи недостаточно, ее можно нарастить. В настоящие время выпускаются сварные сваи длиной до 9 метров, что достаточно для любого вида грунта. После установки всех составляющих лишние части отрезаются по уровню будущего фундамента и бетонируются. Для повышения общей целостности конструкции сваи скрепляются между собой при помощи швеллера или бруса (в зависимости от вида постройки).

Если сваи обвязывают брусом, то на них устанавливают оголовки, которые служат своеобразной площадкой для крепления бруса. В случае обвязки свай металлом оголовки не применяются. В целях предохранения от коррозийных воздействий устанавливаются свайные оголовки, после чего всё покрывается специальным составом на основе эмали и эпоксидной смолы, который применяется для защиты подводных частей морских кораблей и ледоколов. В случае, когда грунт, на котором устанавливается фундамент, имеет неоднородную вышину, проблема решается вкручиванием свай на разную высоту и затем выравниванием их по заданному уровню.

Технология винтовых свай позволяет монтировать сооружения даже на пригорках и в любом другом затрудненном для постройки месте. При строительстве временных сооружений, если сваи не забетонированные, их можно выкрутить и использовать повторно. Винтовые сваи имеют высокую устойчивость и могут выдерживать нагрузки до 4-5 тонн на каждую, при условии если свая длинной 2.5 м. диаметр 108 мм. толщина ствола 4 мм. на основании имеется лопасть длинной в полтора оборота, шириной 300-350 мм. и толщиной не менее 5 мм. После установки сваи, полость необходимо заполнить бетоном, достаточно марки М300. В зимнее время используются присадки. Для большей сохранности их покрывают слоем двухкомпонентного полимерного состава, который защищает не только внешнюю часть, но и внутреннюю. Срок эксплуатации свай составляет от 80 до 100 лет.

Винтовые сваи можно установить и самостоятельно, однако если вы не обладаете практическим опытом и специальными знаниями технологии погружения свай, то лучше всего обратиться к специалистам. Сам процесс ввинчивания сваи в грунт относительно прост, однако при этом необходимо соблюсти множество небольших, но важных особенностей, от которых и будет зависеть качество и долговечность будущего фундамента. Кроме того, винтовую сваю очень легко повредить, если производить ввинчивание неправильно, что в свою очередь приведёт к дополнительным затратам.

• Технология винтовых свай идеально подходит для большинства типов зданий, в частности, таких как дома из бруса, сооружения по каркасной и модульной технологии, дома из газобетона, бани, дачи и беседки. Винтовые сваи можно использовать даже при проектировании ландшафтного дизайна. С каждым годом технология свайно-винтового фундамента становится всё более и более популярна в России.

Учитывая целый ряд факторов, а также потенциал такого фундамента можно смело заявить, что винтовые сваи это будущее малого гражданского строительства. Так что если перед вами встал выбор, какой фундамент лучше использовать, то обратите пристальное внимание на сваи. При минимальных затратах и в кратчайшие сроки вы получите надёжный фундамент, который прослужит десятилетия даже будучи заложен на сложном грунте!

Все об устройстве свайно-винтового фундамента

• Каталог домов

• Квартира
• Спальня
• Кухня
• Столовая
• Гостиная
• Ванная комната, санузел
• Прихожая
• Детская
• Мансарда
• Маленькие комнаты
• Рабочее место
• Гардеробная
• Библиотека
• Декорирование
• Мебель
• Аксессуары
• Загородный дом
• Ландшафт
• Системы хранения
• Коридор
• Уборка

• Фундамент
• Кровля
• Стены
• Окна
• Двери и перегородки
• Потолок
• Балконы и лоджии
• Внутренние конструкции
• Пол
• Водоснабжение и канализация
• Отопление
• Вентиляция и кондиционирование
• Газо- и энергоснабжение
• Освещение
• Сантехническое оборудование
• Безопасность

пошаговая инструкция и советы экспертов по изготовлению опор своими руками

При наличии сварочного аппарата и болгарки можно сделать винтовые сваи самостоятельно.

Причем себестоимость конструктивных элементов выйдет в 3 раза дешевле, чем покупка заводских изделий.

Как и из чего сделать винтовые сваи самому?

Об особенностях технологии изготовления таких опор можно узнать из настоящей статьи.

Конструкция опор

Опора обозначенного типа представляет собой стальную трубу, одна часть которой оснащена спиралевидной лопастью и острым наконечником. Такая конструкция позволяет в процессе монтажа обходиться без применения спецтехники для погружения сваи в грунт.

Конструктивные элементы

Винтовая опора состоит из следующих элементов:

1. Ствол – стальной профиль с круглым сечением.
2. Наконечник – нижняя часть тела сваи, которая благодаря заостренной форме легче преодолевает сопротивление грунта.
3. Лопасть – спиралевидный фрагмент, конфигурация которого определяется на этапе проектирования.

Благодаря наличию винтового фрагмента металлический стержень вкручивается в землю. При этом почва дополнительно уплотняются, повышая несущую способность грунта. В дальнейшем спиралевидные лопасти будут препятствовать силам, выталкивающим опору наружу.

В чем отличия самодельных изделий от заводских?

Процесс изготовления винтовых свай регламентируется нормативными документами. В частности, в ГОСТе 8732 прописаны требования к качеству стали для таких опор.

Заводские изделия, соответствующие стандартам, различаются по размерам, конфигурации и эксплуатационным характеристикам.

Самодельные сваи могут не обладать необходимой прочностью и надежностью, поэтому в процессе монтажа лопасти могут деформироваться или отрываться.

Трубы из недостаточно прочной стали не обеспечивают требуемую несущую способность, а слабое гидроизоляционное покрытие неизбежно приведет к преждевременному разрушению металла коррозийными процессами.

Инструкция по самостоятельному изготовлению

Изготовление сваи требует навыков и опыта от мастера. Следуя технологии, можно сделать надежную опору под:

• легковесные и малоэтажные сооружения,
• ограждения,
• гараж и различные хозяйственные постройки.

Для этого мастеру понадобятся такие материалы и инструменты:

1. Металлические трубы.
2. Стальные пластины толщиной от 4 мм.
3. Сварочный аппарат.
4. Болгарка.
5. Обмазочный материал для гидроизоляции.

Выбор металлопроката для ствола

Для ствола выбирают профильные трубы из прочных марок стали. Для работы можно взять металлопрокат марок 09Г2С, Ст20 или Ст10.

Длина трубы напрямую зависит от типа грунта: ее должно хватить, чтобы сваю можно было вкрутить в почву до твердых пород.

Конструктивные параметры – длина ствола и толщина его стенки определяют несущую способность опоры. Выбирают трубы толщиной от 3,5 мм.

Рекомендации по выбору диаметра сечения:

• 57 мм – для легковесных конструкций, например, ограждений из металлической сетки;
• 89 мм – для хозяйственных легких построек;
• 108 мм – для малоэтажных жилых домов из дерева, пенобетона, кирпича.

Делаем наконечник

В домашних условиях применимы 3 технологии изготовления наконечников. Сварные пики и наконечники, изготовленные из тела трубы подходят для вкручивания сваи в плотный грунт. Крестообразные наконечники используют для строительства на торфяных и песчаных участках.

Чтобы сделать наконечник из тела трубы, необходимо изначально взять заготовку длиннее выбранного значения на два диаметра сечения. Из увеличенного отрезка будет изготовлен непосредственно сам конус.

Технологические этапы:

1. Создание шаблона из картона. Вырезают равнобедренный треугольник с высотой, равной 2D, короткой стороной – πD/n, где D – диаметр ствола, n – количество лепестков (для свай Ø108 мм берут 5 листков, для труб меньшего диаметра – 4 лепестка).
2. Разметка трубы по шаблону.
3. Нарезание лепестков.
4. Загибание лепестков в конус. На этом этапе контролируют, чтобы вершина конуса совпала с осью трубы.
5. Приваривание лепестков друг к другу с помощью сварочного аппарата.

Сварной наконечник выкраивают по такой же технологии, но не из тела сваи, а из стального листа или отрезка трубы. Лепестки заготовки фиксируют между собой двойным сварочным швом. Затем приваривают пику к стволу.

Крестообразный наконечник отличается по форме и высоте от предыдущих типов. Шаблоном послужит равнобедренный треугольник с высотой, равной πD. Размер основания треугольника принимается равным внешнему диаметру трубы. Конструктивные элементы свариваются между собой.

Изготавливаем винт

Спиралевидный элемент изготавливают из толстолистовой стали толщиной от 4 мм. Как правило, шаг лопасти может варьироваться от 5 до 7 см.

В домашних условиях применяют 2 технологии изготовления винта:

1. Сплошной однозаходной элемент – заготовка выкраивается из одного листа стали, вырезается, а затем разводится ломом до необходимой конфигурации.
2. Многозаходной винт из нескольких элементов – выкраивание отдельных сегментов с последующей сваркой на пику.

Первый вариант отличается жесткостью конструкции и точностью геометрии, но не позволяет сделать больше одного витка лопасти. Во втором случае можно собрать закрученный винт, но сложно передать конфигурацию спирали.

Технологические этапы создания однозаходного винта:

• разметка заготовки с внешним диаметром 150–300 мм (зависит от нагрузки на сваю) и внутренним диаметром, равным сечению столба;
• вырезание детали плазморезом или сваркой с учетом ширина шва;
• разрезание детали по радиусу;
• разводка лопасти до нужного шага — зажимают сплошной участок заготовки в тиски и с помощью лома разводят края лопасти.

Технология изготовления многозаходного винта:

• изготовление заготовки по принципу, описанному ранее;
• готовое кольцо разрезают на два одинаковых фрагмента;
• нанесение винтовой разметки на пике;
• поочередное приваривание фрагментов по разметке до нужного количества витков — в процессе сборные элементы подгибают до нужной формы.

Проще приваривать лопасти к телу трубы, потому что оно имеет постоянное сечение. У заготовки для наконечника внутренний диаметр будет меньше, поскольку пика сужается к концу. Для изготовления элемента нужной конфигурации подгонять заготовку лучше на месте, используя плотный листовой материал для шаблона.

Финальная обработка

За один год эксплуатации толщина стенки металлической сваи уменьшается минимум на 0,01мм из-за коррозии. Чтобы защитить фундамент от разрушающего фактора, сваю покрывают специальным составом, стойким по отношению к влаге.

В домашних условиях можно использовать такие обмазочные материалы в качестве гидроизоляции:

• полиуретановая эмаль;
• мастика на основе битума;
• асмольная грунтовка и другие.

В качестве бюджетного варианта можно использовать двухкомпонентные лакокрасочные составы на основе эпоксидной смолы, но ресурс такого покрытия значительно ниже.

Стоит ли делать своими руками?

Изготовление винтовых свай своими руками возможно, но несмотря на простоту технологии, эксперты советую принять во внимание такие аспекты:

1. Своими силами можно сделать сваи лишь небольшого диаметра, потому что подобрать исходный материал для массивных элементов и качественно собрать их в единую конструкцию очень сложно.
2. Ошибки при выборе диаметра, шага и угла изгиба винтовой части могут увеличить усилие закручивания опоры, усложняя монтаж.
3. Изготовление свай своими руками – трудоемкий процесс, который отнимает много времени и сил.
4. Обмазочные материалы для гидроизоляции сильно уступают по качеству методу горячего оцинкования, который возможен лишь в заводских условиях.

Исходя из вышесказанного, заниматься такой работой целесообразно лишь при возможности недорого закупить металлопрокат нужного качества, а также при наличии оборудования для работы.

При этом нужно помнить, что заводские изделия гарантированно будут соответствовать заявленным техническим характеристикам, чего нельзя сказать о сваях, сделанных в домашних условиях.

Вся самая важная и полезная информация о свайно-винтовом фундаменте представлена в данном разделе.

Видео по теме статьи

Процесс изготовления винтовой сваи — в видео:

Заключение

Основными конструктивными элементами сваи являются столб, лопасть и наконечник. Понимая технологию и имея нужные чертежи, можно своими руками заняться изготовлением винтовых опор.

Для заготовок используют трубы и листовую сталь толщиной от 4 мм. В работе мастеру понадобятся навыки работы с болгаркой и сварочным аппаратом. Чтобы защитить металл от коррозии, изделие покрывают гидрофобным составом.

При малейших сомнениях в правильности расчетов несущей способности свай в соответствии с геологическими условиями участка, эксперты не советуют использовать самодельные опоры для монтажа фундамента. Любые ошибки в изготовлении могут привести преждевременному разрушению и неустойчивости всей конструкции.

Вконтакте

Facebook

Twitter

Одноклассники

Мой мир

шаг и техника установки, какой техникой закручивать

Содержание статьи:

Установка свайно-винтового фундамента является довольно распространенной и набирающей популярность в частном строительстве технологией. Этот способ обустройства опорных систем не является новым, но стал доступным только несколько лет назад благодаря стремительному развитию технического прогресса и переориентированию промышленности на нужды населения. Установка винтовых свай не представляет собой особой сложности, но требует определенных понятий относительно выбора изделий, правил их подготовки, монтажа и последующей эксплуатации.

Особенности и преимущества винтовых свай

Винтовые сваи – это стальные стержни, которые устанавливают в нестабильный грунт

Винтовые сваи представляют собой полую металлическую трубу, на которой имеется наконечник, лопасти и технологические отверстия для передачи усилия на изделие при его ввинчивании в землю. В составе фундаментной системы погруженные стержни выполняют удерживающую и опорную функцию, благодаря прочности конструкции и устойчивости в земле за счет большой площади опирания.

Устройство свай имеет такие особенности:

• тип — цельные и сборные;
• вид вкручивания — лопастные, спиральные, комбинированные;
• количество лопастей — пара, несколько спиралей;
• наконечник — литой, сварной, кованый;
• материал — нержавеющая сталь, черное железо с антикоррозионным покрытием.

Монтаж свайного фундамента дает застройщикам такие преимущества:

1. Защита дома от давления и смещения грунта, возникающего при морозном пучении. Лопасти опускаются ниже точки промерзания почвы.
2. Долговечность, обусловленная использованием материалов, устойчивых к влаге, кислоте, щелочи и прочих реагентов, содержащихся в земле.
3. Экономичность. Монтаж винтовых свай обходится на 30-40% дешевле, чем забивание железобетонных столбов или заливка монолитных фундаментов.
4. Широкий спектр применения. Изделия можно применять практически на всех типах грунта кроме скального. Кроме этого, установка свай позволяет свести к минимуму земляные работы или полностью отказаться от них при работе на склонах и неровном участке.
5. Отсутствие вибрации и шума при вкручивании в грунт. Единственным источником звука может быть двигатель специальной техники.
6. Возможность проводить строительство фундамента в стесненных условиях города и озелененного частого участка. Применимость к обустройству в любое время года.
7. Допустимость повторного использования. При условии восстановления защитного покрытия сваи можно использовать до 5 раз.

Несомненным плюсом для частных застройщиков является технология установки фундамента. Допускается закручивать опоры вручную, для чего используется рычаг и сила 2-3 человек. Данный метод применим для труб диаметром до 108 мм.

Определение длины свай

Винтовые сваи помогают сохранить фундамент от разрушения в районах с сейсмической активностью

Установка свай под фундамент проводится после обследования грунта и определения его несущей способности. Кроме этого в расчет берется сейсмическая активность в регионе и уровень грунтовых вод. При работе на неустойчивой почве, болотистой местности или дне водоема проводится нахождение уровня залегания твердого грунта, параметры которого отвечают заданным проектом условиям.

Главное правило монтажа заключается в том, что наконечник с лопастями должен находиться на 15-20 см ниже горизонта промерзания грунта. При этом нужно учитывать, что часть трубы с технологическими отверстиями для вращения после установки должна быть срезана.

Производители выпускают винтовые сваи длиной от 1,65 м до 12 м. Одна секция для частного строительства выпускается размером до 2,6 м. Для достижения большей глубины (на склонах, глинистом грунте, плывунах) штатные изделия наращиваются дополнительными секциями или трубами одинакового диаметра путем сваривания краев.

Варианты погружения винтовых свай

Способ погружения свай в грунт определяется его свойствами и высотой секций.

Существуют такие варианты установки:

• С предварительным бурением. Данный метод применяется на плотных грунтах, где его сопротивление превосходит предел прочности лопастей и их крепления к трубе. Установка проводится в два этапа. Сначала изготавливается скважина диаметром, соответствующим трубе или несколько меньшим, чтобы обеспечить ее плотное обжатие. Затем секция устанавливается в отверстие наконечником и проводится ее закручивание до тех пор, пока она не достигнет расчетной глубины. Если бурение скважины сопряжено с трудностями, процесс можно механизировать, используя моторное устройство. Наглядный пример такой технологии — нарезание резьбы в металле с помощью плашки и метчика.
• Ввинчивание без предварительной подготовки. Такой монтаж свай проводится на мягких грунтах, где отсутствует риск повреждения изделия при воздействии чрезмерного усилия. В верхнем слое почвы делается небольшое отверстие для захвата земли лопастями, затем проводится вращение колонны до опускания до заданного уровня. Такая техника аналогична вкручиванию самореза с шестигранной шляпкой отверткой с крестовидной рукояткой. Здесь нужно внимательно разбираться с плотностью и твердостью земли. Чрезмерные усилия, оказываемые механическим приспособлением или длинного рычага, могут привести к отламыванию и деформации лопастей. Кроме этого, сильное трение о твердую породу является причиной сдирания антикоррозионного покрытия с металла.

Монтировать опоры можно самостоятельно или с привлечением специалистов. Выбор зависит от собственных строительных навыков, физической подготовки и возможности приобщения к этому делу помощников.

Процесс ввинчивания свай в землю

Ввинчивание свай выполняется с использованием спецтехники

Чтобы правильно установить свайный фундамент, необходимо внимательно отнестись к установке каждой опоры. Малейшее отступление от технологии ведет к ослаблению ее несущей способности и дальнейшим сложностям с обвязкой.

При проведении ввинчивания секций в землю следует придерживаться следующей последовательности работ:

1. Перенести составленный чертеж на участок. Нужно сориентировать его по сторонам света, затем точно выставить углы в соответствии с расстояниями от стационарных объектов — забора, дома, сарая, колодца.
2. Точно выровнять углы. Для этого используется шнур, колья и рулетка. В обязательном порядке проверяется соответствие диагоналей — они не должны разниться более чем на 1%.
3. Наметить места установки опор. Их требуется располагать точно под осевой линией ростверка, который будет установлен по окончании монтажа свайного поля. Смещение может привести к отклонению центра тяжести и деформации всей опорной системы.
4. Выкопать приямки для свай. В зависимости от типа грунта их глубина может составлять 30-50 см. Перепроверить правильность проведенных подготовительных мероприятий. Разложить опоры напротив ямок, нанести на них метки, которые будут указывать на глубину погружения.
5. Поочередно вставить сваи в приямок, придавить и выровнять их, переставляя уровень каждые 90 градусов. Вкрутить изделия, используя механические или ручные приспособления. В ходе опускания изделие нельзя наклонять в строну или выкручивать обратно.
6. Взять гидроуровень или лазерный прибор и провести выравнивание выступающих из земли труб по высоте. Провести срезание верхних частей, используя болгарку, газовый резак или ручную ножовку.
7. Замесить бетонный раствор, армировать сваю не нужно, так как эту функцию выполняет ее внешний корпус. Залить раствор, применяя глубинный вибратор или стальной прут для удаления пузырьков воздуха. Выровнять раствор по верхнему срезу трубы.
8. Приварить оголовки к срезам опор. Делать это нужно внимательно, чтобы обеспечивалось горизонтальное и вертикальное соответствие деталей.
9. Очистить места сварки и спилов от окалины, ржавчины и грязи. Покрыть их защитным покрытием. Дождаться, когда оно полностью высохнет.

Дальнейшие работы можно продолжать сразу, не дожидаясь, пока бетон полностью застынет. На несущие способности опорной системы этот фактор никак не влияет.

Тонкости и технология установки своими руками

Ввинчивание своими руками – тяжелая работа, поэтому лучше использовать технику

При кажущейся простоте технологии монтаж винтовой конструкции имеет ряд особенностей, которые нужно учитывать в процессе проектирования и во время установки.

• Независимо от типа грунта глубина погружения опор должна быть ниже уровня его промерзания. Для средней и южной полосы страны он составляет 150 см. Это предотвратит выдавливание стержней при пучении почвы.
• Расстояние между сваями для каркасного дома берется не более 250 см. Увеличение шага приводит к провисанию бруса, который используется для обустройства основания для стен. Даже железобетонный ростверк со временем может деформироваться.
• Чтобы устанавливать сваи вручную, нужно участие трех человек, не менее. Один отвечает за вертикальное положение опоры, а двое занимаются его вкручиванием.
• Ввинчивание опор — это очень тяжелый процесс, требующий приложения немалых физических усилий. Чтобы его облегчить, нужно увеличить плечо рычага. Стандартно в технологические отверстия сваи вставляется лом. Если его длины недостаточно, на концы насаживаются стальные трубы. Их длина может составлять до 400 см. Обычно длина рычага 3-4 метра. Чем он длиннее, тем меньше усилий придется потратить работникам.
• Нужно сразу установить опору в вертикальном положении. Допускаемое отклонение составляет 1 градус.

При правильно проведенном планировании свайная система способна прослужить до 100 лет при условии нанесения качественного защитного покрытия. Когда здание придет в негодность, винтовые опоры можно выкрутить и найти им дальнейшее применение.

пошаговая инструкция изготовления, размеры и характеристики

Содержание статьи:

Строительство любого объекта начинается с обустройства фундамента. От качества и надежности опорной системы зависит целостность и срок службы здания, комфорт проживания в нем людей. Довольно часто винтовой фундамент является единственно возможным вариантом изготовления основания для дома или вспомогательного сооружения. Такое случается при ведении строительства на слабых и неустойчивых грунтах, дне водоема или на склоне. Когда деятельность осуществляется и в благоприятных условиях, многие владельцы земельных наделов делают свайный фундамент своими руками, основываясь на солидном перечне преимуществ, которые имеет данная технология.

Устройство винтовых свай

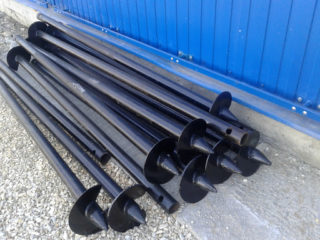

Винтовая свая состоит из полой трубы и острого наконечника с лопастями для бурения почвы

Винтовые сваи по своему внешнему виду похожи на винт лодочного мотора с удлиненным валом. Устройство изделий довольно простое, что положительно сказывается на их стоимости и доступности самостоятельного монтажа.

Состоят сваи винтовые для фундамента из следующих частей:

• Полая металлическая труба. Является стволом опоры, на которой устанавливаются функциональные детали. Изготавливается из листовой стали толщиной не менее 3,5 мм.
• Наконечник. Имеет заостренную сторону для вхождения в скважину и придания колонне нужного направления.
• Лопасти. Имеют различные размеры, форму и угол наклона. Для каждого типа грунта разработаны отдельные показатели, которые необходимо учитывать при проектировании и изготовлении самодельных свай.
• Башмак. Часть трубы с приспособлениями для захвата, удержания и вкручивания сваи в грунт. Как правило, после опускания изделия в землю эта часть срезается и на ее место приваривается стальной оголовок.

Длина сваи варьируется в пределах 130-260 см. При необходимости увеличения глубины опускания к изделию прикрепляются дополнительные звенья. Для этого используются муфты или сварка. Диаметр начинается от 55 мм и может достигать 160 см, если проводится строительство многоэтажного дома из кирпича и бетона.

Разновидности винтовых свай

Литые сваи имеют повышенную износостойкость

Промышленность выпускает широкий ассортимент продукции, которую можно с успехом использовать в частном строительстве.

Наконечники на трубах могут быть:

• литые — представляют собой монолитную деталь, отличающуюся повышенной прочностью и износостойкостью;
• сварные — изготавливаются из листового металла, шов является слабым местом;
• открытые — наконечник отсутствует, на его месте находится кусок трубы с крепкими и острыми краями.

В процессе производства наконечники привариваются к стволу, место стыка шлифуется и полируется. Для обеспечения надежного контакта деталей они изготавливаются из одинаковых марок стали.

Сваи могут иметь такие виды лопастей:

• широкие — имеют большую площадь опоры, используются для установки в торфяниках, плывунах, илистом и песчаном грунте;
• узкие — лопасти выполняют больше направляющую функцию, а удержание обеспечивается почвой, обладающей высокой плотностью, твердостью и стабильностью.

Для защиты от коррозии используются различные типы покрытий

По количеству направляющих элементов сваи подразделяются на одно-, многолопастные и спиральные с минимальным размером резьбы.

Производители используют такие разновидности покрытий изделий от коррозии:

• полимерные — прочные, износостойкие с высокой адгезией с металлом;
• полиуретановые — устойчивые к износу, воздействию солей и кислот, перепадам температуры;
• эпоксидные — крепкие, недорогие, долговечные, но хрупкие;
• холодная оцинковка — практичные, устойчивые к агрессивным веществам, склонные к отслоению от железа;
• горячая оцинковка — адгезия лучше, есть ограничения по уровню кислотности и сопротивления грунта;
• краска, грунтовка — доступность технологии, простота нанесения, плохие показатели по истиранию.

Вид покрытия выбирается исходя из анализа состава почвы и наличия в ней абразивных элементов.

Нормативы и маркировка

Сваи с несколькими лопастями

В отношении винтовых свай установлена следующая маркировка, определяющая модель изделия:

• Свая винтовая лопастная (CBЛ) — имеет один или несколько комплектов лопастей, расположенных у наконечника или по всей длине трубы и относительно тонкий ствол.
• Свая винтовая спиральная (СВС) — состоит из ствола с наконечником, одного или нескольких витков внешней резьбы.
• Свая винтовая комбинированная (СВК) — изделие с конусным или открытым наконечником. На стволе в определенном порядке приварены спирали и лопасти.

На корпусе изделия указывается его диаметр, длина, несущая способность показатели по кислотной устойчивости и сопротивлению грунта.

Сталь для производства свай выбирается под такие данные, как агрессивность среды, степень нагрузок и условия установки

Для изготовления особо надежных свай используется жаропрочная нержавеющая сталь

В изготовлении используются такие марки стали:

• Ст3 — стандартная углеродистая сталь среднего качества;
• Ст10 — высококачественная углеродистая конструкционная сталь, устойчивая к истиранию и критически высоким температурам;
• Ст20 — конструкционная сталь, отличающаяся высокой прочностью и устойчивостью к активным реагентам;
• 09Г2С — низколегированный сплав высокой прочности для изготовления свай большого диаметра.
• 30ХМА — нержавеющая и жаропрочная сталь, предназначенная для эксплуатации в условиях высокой температуры, влажности и химической активности.

Сделать сваи своими руками можно только из легированной стали, но такие изделия потребуют дополнительных усилий и затрат на обработку от коррозии.

Расчет винтовых свай для фундамента

Для проектирования строительства и подбора технических параметров свай используются методики, прописанные в СП 24.13330.2011.

Основными критериями являются:

• несущая способность изделия;
• тип, плотность и насыщенность грунта водой;
• глубина промерзания почвы;
• вез построенного здания с внесенной внутрь обстановкой;
• требуемый срок эксплуатации объекта.

Полученные данные используются в моделировании. Расчет может проводиться вручную, но целесообразно использовать разработанные компьютерные программы, выдающие искомый результат точно и быстро. На выходе пользователь получает схему свайного поля с глубиной погружения и оптимальным типом ростверка.

Сроки эксплуатации и область применения

Сопротивление скальной породы превышает прочность свай, поэтому их не используют на камнях

Сфера применения винтовых свай ограничивается только типом грунта. Опоры не могут ввинчиваться в скальную породу, сопротивление которой превышает прочность материала. Также нельзя вкручивать фундаментные сваи в грунт, где имеются камни и корни деревьев.

Допускается их установка в качестве элементов опорной системы под такими сооружениями:

• заводы, фабрики, ангары, мосты и прочие промышленные объекты;
• жилые дома, административные и хозяйственные здания, ангары и склады;
• частные деревянные коттеджи, бани, каркасные сараи и прочие вспомогательные строения;
• теплицы, помещения для содержания птицы и животных;
• причалы, пирсы, пристани, мосты через водоемы;
• опоры для заборов, рекламных щитов, звукозащитных экранов вдоль дорог;
• укрепление берегов рек, оврагов и насыпей.

Срок службы изделий определяется маркой стали, из которой они изготовлены, техническими характеристиками и условиями эксплуатации.

В соответствии с положениями ГОСТ 27751-2014 рекомендован следующий ресурс свай:

• временные и сезонные объекты — 10 лет;
• сооружения, где проводится обработка сильноагрессивных сред — 25 лет;
• частные дома и жилые здания — 50 лет;
• сооружения, имеющие историческую и культурную ценность, театры, стадионы и высотные дома — 100 лет.

Прежде чем делать свайный фундамент, проверяется испытание контрольного образца на предмет соответствия несущей способности расчетным данным.

Процесс изготовления своими руками

Сваи можно сделать своими руками, но это обходится дороже и занимает много времени

Для изготовления винтовых свай в домашних условиях потребуется:

• рулетка;
• сварка;
• болгарка;
• дрель;
• малярная кисть или краскопульт;
• средство для защиты от коррозии.

Пошаговая инструкция:

1. сделать грамотный чертеж;
2. выпилить заготовки из листового металла для лопастей и наконечника;
3. сделать лекала из плотной древесины;
4. придать деталям заданную форму;
5. заделать шов наконечника, приварить его и лопасти к трубе;
6. проделать в стволе отверстия для закручивания;
7. очистить изделие от окалины и ржавчины.

Заключительным этапом является покрытие свай средством от коррозии и его просушка. При необходимости изготавливаются железные каркасы.

Установка винтовых свай

Сваи глубиной до 60 см можно вкрутить самостоятельно, без использования техники

Опоры могут закручиваться вручную или с использованием специальной техники. Выбор зависит от их размера и количества. Колонны небольшого диаметра (до 60 мм) несложно установить вручную, применяя лом и трубы в качестве дополнительного рычага.

Главным условием является соблюдение вертикальности опоры на всех стадиях монтажа. Кроме этого, опускать сваи нужно с таким расчетом, чтобы их не потребовалось выкручивать. Этот недопустимо, так как уменьшается плотность грунта вокруг лопастей, снижается их несущая способность. После вкручивания башмаки со стволов срезаются и на их место привариваются оголовки. Затем все элементы соединяются стальным, деревянным или железобетонным ростверком.

Плюсы и минусы

Как и всякая опорная система, фундамент из свай имеет свои плюсы и минусы.

Достоинства конструкции:

• применимость почти ко всем типам грунта;
• возможность монтажа своими руками;
• длительный срок эксплуатации;
• устойчивость в земле за счет ширины лопастей;
• возможность установки на склоне без предварительного выравнивания;
• монтаж в условиях тесного расположения подземных коммуникаций;
• многоразовое использование.

Свайный фундамент рассчитан на срок эксплуатации 50 лет

Недостатки основания:

• подверженность коррозии;
• ограниченный запас прочности;
• трудоемкость ручного монтажа;
• ощутимая стоимость;
• необходимость проведения предварительных исследований грунта.

Правильный подход позволяет создать прочную и долговечное основание.

Сваи винтовые для фундамента: виды, расчет, изготовление, монтаж

Ссылка на статью успешно отправлена!

Отправим материал вам на e-mail

Часто используемый в строительстве частных домов и коттеджей ленточный фундамент можно заливать не на всех грунтах. Там, где грунтовые воды пролегают близко к поверхности, на участках с подтоплением, подвижными и плавающими грунтами – везде требуется усиление фундаментной конструкции. Для этого и используют сваи. Это опоры, которые закладываются на определённую глубину и обвязываются ленточным фундаментом. Последний лежит на сваях, которые на себя и берут всю нагрузку от строения. Существует несколько видов свай, которые отличаются друг от друга и материалом изготовления, и технологией закладки (монтажа). В рамках сегодняшнего обзора мы рассмотрим винтовые сваи для фундамента. Цена с монтажом, размерные характеристики, как устанавливаются сваи этого типа – обо всём этом подробнее далее.

Винтовые сваи из стальной трубы

Содержание статьи

Сваи для фундаментной конструкции – что это

Сам фундамент – это опора для дома. Но стоять он должен на прочной грунтовой опоре, а то под действием нагрузок от здания начнёт разъезжаться в разные стороны, что приведёт к разрушению постройки. Слабые грунты опору для фундамента создать не могут, поэтому и устанавливаются под фундаментную конструкцию сваи, которые своими нижними концами упираются в прочный грунтовый слой, находящийся глубоко под землёй.

Существует несколько технологий установки свайного сооружения, где можно выделить три основные разновидности:

• Забивная технология. Это когда железобетонную сваю просто с помощью специальной установки забивают в грунт.
• Буронабивная технология. Это когда в земле делается скважина, в неё вставляется труба, используемая в качестве опалубки, а уже в неё заливается бетонный раствор с армированием. Трубу после высыхания бетона вытаскивают или оставляют для усиления.
• Винтовая технология. Для этого используются металлические сваи из стальной трубы, в конструкции которых есть бур. Их просто вкручивают в землю до требуемой глубины.

Где используются свайные фундаменты

Свайные фундаменты применяются и в жилищном строительстве, и в промышленном, и в частном. Как уже говорилось выше, основное их назначение – усилить грунт, на котором возводится здание. При этом опоры выставляются под стенами сооружения (внешними и внутренними) с обязательной установкой элементов под углами постройки и в местах стыковки стеновых конструкций.

Дом, сооружённый на винтовых сваях

В частном домостроении свайные фундаменты стали использоваться, когда строительный бум воцарился на просторах страны. Хороших участков всем не хватало, а люди хотели иметь хотя бы небольшой домик подальше от городской суеты. Поэтому власти стали выделять землю под строительство практически на непригодных участках. Во всяком случае, построить на нём дом по традиционным технологиям не получалось. Вот тут и вспомнили о сваях, которые раньше использовались только в гражданском и промышленном строительстве в прибрежных регионах и на Севере.

Как оказалось, сваи легко справлялись с различными неудобствами при сооружении дома и нагрузками, поэтому быстро стали популярными. Во всяком случае, проблему они решили. Но забивная и буронабивная технологии очень сложны, трудоёмки и затратны. Без специальной техники их не провести. Поэтому большую популярность сегодня получила именно технология монтажа фундамента на винтовых сваях, которую можно провести без дополнительных затрат вручную.

Что собой представляет винтовая конструкция

На фото ниже показана одна свая, которая состоит из стальной трубы с наконечником в виде винта. Это стандартная конструкция, используемая в мягких грунтах. Винт изготавливают из стального листа способом штамповки, а крепление его к трубе – электросварка.

Винтовая свая стандартной формы

Но существует несколько разновидностей свай винтового типа, которые отличаются друг от друга конструкцией наконечника.

Виды наконечников и количество винтов

Изображение	Тип конструкции	Описание
	Узколопостные	Многовитковая конструкция, напоминающая резьбу шурупа. Применяется при сооружении фундаментов в регионах с вечной мерзлотой или на участках с большим количеством камней.
	Широколопастные	Стандартная конструкция с одной лопастью в один или полтора захода. Используется для свай, применяемых на мягких и подвижных грунтах.
	Многолопастные	Несколько лопастей, расположенных по длине свайной трубы. Данная конструкция обеспечивает лучшие показатели опирания сваи на грунт. При этом вертикальные подвижки фундамента резко снижаются, что увеличивает такой показатель, как устойчивость сооружения. Используется на грунтах с сильным морозным пучением.

По технологии изготовления наконечников они делятся на сварные и литые. Первые описаны были выше, повторимся – это стальной лист, которому придаётся форма винта с помощью технологии штамповки, после чего его просто приваривают к трубе электросваркой. Вторые – это отлитые из стали заготовки, которым после окончательной обработки придаются размеры и форма наконечника.

Литой наконечник

Все наконечники, используемые в конструкции винтовых свай, маркируются:

• сварной тип – СВС;
• литой – ВСЛ;
• конусной – СВК;
• дополненный пикой – СВП;
• анкерный – ВАУ.

Винтовая свая с анкерным наконечником

Точка зрения эксперта

Дмитрий Холодок

Технический директор ремонтно-строительной компании «ИЛАССТРОЙ»

«Многовинтовые сваи обычно используются лишь при сооружении многоэтажных зданий, но не больше трёх этажей с мансардой. При одноэтажном строительстве лучше использовать стандартные конструкции с одним винтом или узкие многовинтовые сваи.»

Особенности винтовых свай под фундамент: размеры и серии

Начнём с размеров, потому что именно они определяют несущую способность конструкции. Производители винтовых свай предлагают продукцию, в основе которой лежат трубы разного диаметра. Варьируется данный параметр в пределах 57−325 мм. В частном домостроении используются изделия диаметром не более 133 мм. В таблице ниже показаны сваи с разными размерами и определением, какие нагрузки они могут выдерживать.

Марка/Изображение	Диаметр трубы и винта (лопасти), мм	Несущая способность, кг	Назначение
СВС-57	57/150	800	Обычно используются для сооружения оградительных конструкций, небольших хозяйственных построек, причалов и прочих сооружений небольшого веса
СВС-76	76/200	3000	Можно применять при сооружении лёгких хозяйственных построек и ограждений с большой парусностью. Нередко используют в качестве опор для разного типа оборудования, к примеру, для отопительного котла.
СВС-108	108/300	5000-9000	Можно применять при возведении нетяжёлых домов каркасного типа, бревенчатых срубов и построек из деревянного бруса. Практика показала, что винтовые сваи данного типоразмера хорошо себя показали при эксплуатации домов, сооружённых на заболоченных участках.
СВС-133	133/350	До 14000	Самые мощные свайные элементы винтового типа, которые устанавливают в качестве опор для возведения домов из тяжёлых материалов: кирпич, газосиликатные блоки и прочее. Обычно такие сваи обвязывают железобетонным ростверком с сооружением бетонного пола первого этажа.

Добавим, что производители выпускают винтовые сваи разных серий, которые решают различные задачи:

• «Z» серия – стандартная конструкция, используемая для лёгких сооружений;
• «Т» − в конструкции оголовка делаются отверстия для крепления металлического или деревянного ростверка;
• «U» − у данной серии оголовок имеет П-образную форму;
• «F» − сверху трубы устанавливается фланец круглой формы;
• «R» − фланец квадратной формы.

Винтовая свая серии «U» с П-образным оголовком

Толщина стенки труб

Так как типоразмер труб – это не только их диаметр, но и толщина стенки, то, исходя из данного параметра, можно определить и несущую способность изделия. Но составляя проект фундамента дома на сваях, надо обязательно учитывать и другие характеристики. К примеру, активность грунтовых вод. В ней может быть большая концентрация солей, которые разъедают металл быстро. А значит, при такой ситуации надо будет использовать трубы с более толстой стенкой, чтобы продлить срок их эксплуатации.

Итак, трубы, используемые при изготовлении винтовых свай, делятся на три группы в зависимости от толщины стенки:

• Тонкостенные. У них толщина стенки не превышает 3,5 мм.
• Со средней толщиной стенки. Данный параметр варьируется в диапазоне от 3,5 до 6 мм.
• Толстостенные – свыше 6 мм.

Винтовая свая из трубы диаметром 102 мм и толщиной стенки − 6,5 мм

Теперь, что касается толщины металла, используемого для изготовления лопастей. Здесь две группы:

• До 5 мм. Такие винты устанавливаются на сваи, которые можно использовать для возведения лёгких сооружений.
• Свыше 6 мм. Сваи с такими винтами можно устанавливать под дома, возводимые из тяжёлых стройматериалов.

И буквально три позиции, касающиеся марки стали для фундаментных стоек:

• Трубы и лопасти из стали Ст3 могут быть использованы, если грунтовые воды имеют слабую химическую активность.
• Ст20 для среднеагрессивных вод.
• И сталь 09Г2С или 30ХМА для участков, где присутствуют агрессивные грунты.

Антикоррозионное покрытие

Так как винтовые сваи располагаются во влажном грунте, плюс подпочвенные воды будут постоянно воздействовать на металл, то необходимо приложить все усилия, чтобы провести антикоррозионную защиту. Существует несколько современных технологий, которые делятся на три группы:

• цинкование;
• покрытие полимерными составами;
• покрытие защитными эмалями и грунтами.

Оцинкованные винтовые сваи

Все производители сегодня проводят в заводских условиях защитные мероприятия, используя одну из данных технологий. Но, как показала практика, не все они обеспечивают требуемые нормативы, которые влияют на сроки эксплуатации опор в грунте. К примеру, холодное цинкование металла лучше, чем горячее. Полиуретановые и эпоксидные праймеры лучше других полимерных. Сегодня предлагается покраска металлических изделий специальными составами, которые наносятся по ржавчине. При этом ржавые поверхности ничем не обрабатываются, но защита становится очень эффективной, даже лучше оцинковки.

Если винтовые сваи для фундамента изготавливаются своими руками, кстати, видео будет показано ниже, то придётся выбрать антикоррозионный материал и нанести на готовое изделие самостоятельно. Надо добавить, что рынок заполонён продукцией сомнительного качества. Всё чаще встречаются «голые», так сказать, необработанные антикоррозионной защитой сваи. Приобретать их под закладку дома не рекомендуется. Их можно использовать только под оградительные сооружения и постройки хозяйственного типа. Конечно, перед установкой придётся их покрасить обязательно.

Расчёт и проектирование винтовых фундаментов

Простота сооружения фундамента данного типа не обозначает, что к нему надо относиться с позиции простого расчёта. В выше обозначенной таблице был указан показатель несущей способности. Именно его и берут в основу проводимых расчётов. Но, кроме этого, есть и другой параметр, от которого зависит качество конечного результата. Это расположение опор относительно друг друга. Здесь имеется в виду расстояние между стойками, а, соответственно, таким способом определяется и количество свай.

Точный расчёт – залог долгосрочной эксплуатации фундамента на винтовых сваях

Несущая способность

Данный параметр не имеет точного значения, если судить по табличным показателям. Разброс достаточно большой, к примеру, от 5000 до 9000 кг, поэтому очень важно точно рассчитать вес, который может выдержать одна свая в проекте конкретного дома. И здесь многое будет зависеть от несущей способности самого грунта. Именно это и учитывают, проводя расчёты несущей способности фундамента. Поэтому очень важно, перед тем как составлять проект и проводить расчёты, выполнить геологические изыскания.

Калькулятор расчета несущей способности винтовых свай

Нагрузка на фундамент

Второй важный параметр, который надо рассчитать точно, − нагрузка со стороны здания на сам фундамент. Расчёт достаточно сложный, потому что надо учесть вес всех затраченных на строительство материалов. А так как их используется по видам большое количество, то учесть все не всегда получается. Поэтому существуют упрощённые формулы. Но лучше использовать онлайн-калькулятор, в него вносятся параметры дома и материалы, из которых он возводился.

Калькулятор расчета нагрузки на свайный фундамент

Как определить количество свай

Итак, если были закончены расчёты несущей способности одной сваи, которая будет использована при строительстве дома, и нагрузки всего дома на фундамент, то можно определить и количество требуемых свай. Для этого второй параметр надо разделить на первый. Хотя это всего лишь общая формула, потому что существуют определённые нормативы расстановки опор.

Статья по теме:

Свайный фундамент: расчёт. Для обустройства свайной конструкции необходимо точно рассчитать количество и размеры столбов, глубину их залегания и места расположения. Произвести эти расчёты можно самостоятельно, воспользовавшись сведениями, алгоритмами и рекомендациями, которые предложены в нашем материале.

Изготовление винтовых свай своими руками: видео и фотоматериалы

В принципе, особой сложности в изготовлении винтовых свай нет. Потому что это труба, на которой надо сделать наконечник в виде копья и установить лопасти. Все крепления выполняются сваркой.

Изображение	Описание работ
	Итак, берём трубу и листовой металл.
	Надо подготовить три шаблона: для изготовления конуса наконечника, внутренних отверстий лопастей и внешнего их контура.
	Первый изготавливается из жести из расчёта четыре сектора. То есть, надо длину окружности трубы (π×D) разделить на 4. Затем сместить данный параметр на 45° и полученные точки соединить между собой. Получится вот такой треугольник. В качестве второго шаблона можно применить использованный отрезной диск, который подгоняется под диаметр труб

Технология винтовых свай — Фундэкс

Сегодня технология винтовых свай активно применяется в гражданском строительстве при возведении деревянных домов, домов по каркасно-модульной технологии, домов из газобетона, кирпича и пеноблоков, ограждений, пирсов, причалов, для возведения мостов и прокладки линий электропередач, трубопроводов и нефтепроводов, а также для других сооружений на различных грунтах, за исключением скалистой породы

Современная винтовая свая представляет собой металлическую заостренную трубу с приваренной лопастью специальной конфигурации. К противоположной стороне сваи приваривается оголовок, на котором фиксируется основа будущего объекта.

Перед возведением фундамента с применением винтовых свай первоначально, исходя из расчетной нагрузки на проектируемый фундамент, рассчитывается количество свай и их диаметр, а также – расстояние между ними в соответствии с характеристиками провисания материала ростверка (напр.: СНиП II-23-81 (1990) Стальные конструкции и т.д.). При расчетах учитывается тип грунта (По СП 24.13330.2011 СВАЙНЫЕ ФУНДАМЕНТЫ) и глубина его промерзания. Если длины винтовой сваи недостаточно, то её наращивают до необходимых размеров. В настоящее время компания ФУНДЭКС выпускает винтовые сваи длиной до 11,6 м цельной конструкции. При установке все сваи завинчиваются на определенную глубину с соблюдение всех технологических правил установки винтовых свай. Полость сваи бетонируется (достаточно марки М300). Для увеличения несущей способности возможно применение армированной кассеты (вставки). В зимний период применяют присадки. Для создания единой и целостной конструкции винтовые сваи между собой скрепляются в зависимости от вида постройки: швеллером, брусом, первым венцом деревянного дома, железобетонным ростверком или монолитной железобетонной плитой. Сварочные швы, возникающие при установке оголовка и швеллера, обязательно покрываются специальным составом на основе эпоксидной смолы или эмали с целью предохранения от коррозии во влажной среде.

Порой грунт имеет неоднородную структуру. В таком случае винтовые сваи устанавливаются на различную глубину, а затем по заданному уровню выравниваются. Универсальность применения технологии погружения винтовых свай позволяет строить объекты на склонах, в лесной зоне рядом с деревьями (без повреждения корней) и в других местах, затрудненных для строительства.

Стоит отметить, что временные сооружения не требуют этапа бетонирования. Винтовые сваи можно использовать повторно, так как они как вкручиваются, так и выкручиваются. Срок службы винтовой сваи в среднем составляет не менее 100 лет (ГОСТ 5272-68 – Коррозия металлов, ГОСТ 9.908-85 Металлы и сплавы, ГОСТ Р 9.905-2007 Единая система защиты от коррозии и старения), а при условии ее обработки специальным химическим составом более данного срока. Винтовые сваи обеспечивают высокую прочность. Например, при длине 2,5 м, диаметре ствола 108 мм, толщине стенки ствола 4 мм, диаметре лопасти 300 мм и толщине лопасти 5 мм рабочая нагрузка на винтовую сваю составляет не менее 5 т (По СП 24.13330.2011 СВАЙНЫЕ ФУНДАМЕНТЫ).

Наряду с высокой несущей способностью винтовые сваи обладают ещё целым рядом достоинств перед традиционными железобетонными фундаментами, например:

• низкой стоимостью;
• оптимально низкими сроками монтажа;
• полным отсутствием земляных работ;
• возможность строительства сооружений на любом рельефе местности и на любых грунтах, кроме скалистой породы;
• возможность пристраивать дополнительные сооружения к уже функционирующим объектам без потери надежности и нарушения общей целостности конструкции;
• проведением строительства в любое время года и т.д.

Винтовые сваи — фундаменты на винтовых сваях

“ Techno Metal Post произвел для меня революцию в сборке колод. Возможность устанавливать стальные сваи и строить в один день значительно увеличивает производство. Добавьте к этому тот факт, что я экономлю огромные деньги на рабочей силе, поскольку мне не нужно удалять смещенную землю, возить бетон и убирать беспорядок, что делает Techno Metal Post единственным способом начать проект палубы. ”

Поль Лафранс (Disaster Decks and Decked Out на HGTV)

ВИНТОВЫЕ СВАИ И СПИРАЛЬНЫЕ ЯКОРЯ УНИКАЛЬНЫ СРЕДИ БОЛЬШИНСТВА ДРУГИХ ТИПОВ ФУНДАМЕНТОВ ИЛИ АНКЕРНЫХ СИСТЕМ.ОНИ МОЖНО ЗАГРУЗИТЬ НЕМЕДЛЕННО ПОСЛЕ УСТАНОВКИ. НЕТ НЕОБХОДИМО ЖДАТЬ, ЧТОБЫ БЕТОН ИЛИ ЗАТЕРЯНЕТ.

ИСТОРИЯ СПИРАЛЬНЫХ СВАЙ

Винтовые сваи, также известные как винтовые сваи, винтовые цилиндрические анкеры и винтовые фундаменты, начали использоваться в 1836 году. Эта революционная инженерная технология была открыта и разработана Александром Митчеллом и стала успешным фундаментом для маяков, мостов и пирсов.

После более чем 170 лет разработки и использования эти спиральные фундаменты успешно используются во всем мире для поддержки чего угодно, от небольших жилых помещений до поддержки различных крупномасштабных строительных конструкций.Опоры настилов, основания столбов забора, опоры опор, фундаменты металлических столбов для крыльца или солярия, анкеры заземляющих шурупов для поддержки пристройки к дому — вот некоторые из наиболее распространенных применений в жилых помещениях. Спиральные сваи являются технологией фундамента и могут быть рассмотрены для использования в любом приложении, требующем фундаментной опоры.

По данным Общества изучения истории инженерии и технологий Ньюкомена, винтовые и винтовые сваи считаются, пожалуй, самым важным событием в строительстве фундаментов геотехнической инженерии в середине-конце девятнадцатого века.Они сделали возможным строительство маяков в местах, где в противном случае несомненно были бы большие человеческие жертвы и материальные потери; они сделали возможным строительство мостов в тех местах, где они могли бы не строиться еще 40 лет; они превратили строительство прогулочных пирсов на берегу океана в отрасль, которая необратимо изменит досуг целой нации.

СЕГОДНЯ TECHNO METAL POST С БОЛЕЕ 150 ДИЛЕРАМИ ПО ВСЕМУ МИРУ ЯВЛЯЕТСЯ МИРОВЫМ ЛИДЕРОМ ПО УСТАНОВКЕ ВИНТОВЫХ СВАЙ.

ПРЕИМУЩЕСТВА ИСПОЛЬЗОВАНИЯ СПИРАЛЬНЫХ СВАЙ TECHNO METAL POST

Признавая применение и использование этих стальных металлических столбов, спиральная свая Techno Metal Post ввинчивается в землю с помощью запатентованного оборудования до тех пор, пока не будет достигнута несущая способность, необходимая для вашей конструкции. Преимущества использования винтовых свай Techno Metal Post следующие:

• Быстрая установка
• Готовность к немедленному строительству
• Без раскопок
• Бетон не требуется
• Съемный
• Минимальное воздействие на окружающую среду
• Малая занимаемая площадь на стройплощадке
• Непосредственная несущая способность
• Установка в удаленных местах или на объектах с ограниченным доступом
• Контроль монтажа и проверка несущей способности при установке
• Установка в условиях высоких грунтовых вод
• Широкий спектр применения в почве и нагрузках
• Модульная конструкция, винтовые сваи и винтовые анкеры изготавливаются секциями, что дает модульный тип конструкции, что означает, что можно легко увеличить или уменьшить длину установки по мере необходимости в соответствии с условиями площадки и требованиями проекта.
• Установка не зависит от погодных условий, большинство установок можно продолжить даже в предельных условиях
• При сжатых графиках строительства, когда остальная часть проекта зависит от установки фундамента или анкеров, таких как аварийное реагирование
• Система катодной защиты может быть добавлена ​​для увеличения срока службы винтовых свай.
• Низкий уровень шума при установке
• Установка обеспечивает минимальную вибрацию и нарушение грунта
• Приложение ABC Deck
• Закрытый доступ
• Собственное оборудование, позволяющее устанавливать винтовые сваи внутри помещений за счет наличия у нашего оборудования опции электродвигателя
• Наша специально разработанная сверхпрочная полиэтиленовая втулка закрывает стойку и предотвращает ее воздействие при движении грунта.

ОБОРОТЕТСЯ ИЗ-ЗА МОРОЗА? МЫ РЕШЛИ ЭТУ ПРОБЛЕМУ С ПОЛИЭТИЛЕНОВЫМ РУКАВОМ ДЛЯ ТЯЖЕЛЫХ УСЛОВИЙ, СПЕЦИАЛЬНО ПРЕДНАЗНАЧЕННЫМ ДЛЯ ПРЕДОТВРАЩЕНИЯ НАШИХ ПОЛОЖЕНИЙ НАПРАВЛЕНИЯ ДВИЖЕНИЯ.

Одной из основных проблем, с которой должен столкнуться винтовой свайный фундамент, является сопротивление движению грунта. Когда земля движется, она имеет тенденцию тянуть или толкать стержень сваи. Techno Metal Post спроектировал и разработал этот патентованный рукав зеленого цвета, который снижает сцепление с грунтом на пирсе.Размер гильзы адаптирован к размеру сваи и устанавливается вокруг опоры, когда она ввинчивается в грунт. На месте рукав скользит вверх и вниз по ворсу естественным движением грунта. Это позволяет свае оставаться совершенно устойчивой в периоды замерзания, оттаивания или засухи.

НАШИ СПИРАЛЬНЫЕ СВАИ ХАРАКТЕРИЗУЮТ ЕГО ВЫСОКОКАЧЕСТВЕННАЯ СТАЛЬ.

В эпоху, когда многие компании предпочитают получать сырье из Азии, команда Techno Metal Post стремится покупать североамериканскую сталь для производства свай.Наши сваи производятся из конструкционной стали в соответствии со стандартами ASTM A500, класс C, CAN / CSA-G40.21-98 и CSA W47.1. Их конструкция позволяет максимально использовать вместимость почвы. Они прошли испытания под нагрузкой в ​​соответствии со стандартами ASTM-D1143 и ASTM-D3689 в нескольких типах почв по всему миру.

ПРЕДОСТАВЛЯЕМ ИНЖЕНЕРНЫЕ ОТЧЕТЫ ДЛЯ РАЗРЕШЕНИЯ

Несколько размеров опор и спиралей были разработаны, чтобы гарантировать максимальную поддержку каждому проекту. Наш инженерный отдел к вашим услугам, чтобы помочь вам выбрать спиральную сваю, которая лучше всего подходит для вашего проекта.Опоры могут быть оцинкованы для обеспечения защиты от коррозии в соответствии со стандартом ASTM A123 / 123M-13 (минимум 610 г / м²) или могут быть установлены с системой катодной защиты для предотвращения коррозии стали в земле.

СОЕДИНИТЕЛЬНЫЕ КРОНШТЕЙНЫ, ПОДХОДЯЩИЕ И ПОДХОДЯЩИЕ ДЛЯ ПОДДЕРЖКИ КОНСТРУКЦИИ.

Для террас и террас доступны регулируемые по высоте стандартные соединители между сваями и конструкциями. Techno Metal Post также разработала систему поддержки с арматурными стержнями при использовании свай бетонных фундаментов, лежащих в основе работы.Для любого конкретного проекта наша производственная группа может быстро изготовить индивидуальную систему поддержки.

МОНИТОРИНГ МОНТАЖА И ПРОВЕРКА ГРУЗОПОДЪЕМНОСТИ ВО ВРЕМЯ УСТАНОВКИ — ЭТО ДЕЛАЕТ TECHNO METAL POST УНИКАЛЬНЫМ ОТ ВСЕХ ДРУГИХ КОМПАНИЙ HELICAL PILE.

С Techno Metal Post отпадает необходимость в мобилизации специального оборудования, такого как кран с сваебойным молотком или большая буровая установка для бурения стволов. Это обеспечивает быструю и недорогую мобилизацию; Подрядчики могут быстро отреагировать и прибыть на место.Обычно требуется только оператор и один рабочий. Большая грузоподъемность может быть получена при использовании относительно небольшого монтажного оборудования. Поскольку наше монтажное оборудование производится нами, в него постоянно вносятся инновации, улучшения и модификации. Для наших клиентов это означает большую производительность и экономическую эффективность.

С НАШИМИ ТЕХНОМЕТАЛЛОМ ПОЛНОСТЬЮ ПОДДЕРЖИВАЮТСЯ ВАШИ ПРОЕКТЫ И / ИЛИ СТРУКТУРЫ, ЭКОНОМИЧНО, ПРОСТО В УСТАНОВКЕ.

“ Для солярия необходим фундамент […] с бетонной плитой на уровне земли и столбами, продвинутыми через плиту, чтобы зафиксировать ее на месте, чтобы она не сдвигалась или перемещалась со временем. Но все зависит от того, какие должности использует ваш подрядчик. Мы использовали спиральную кучу Techno Metal Post — три в задней части солярия (та часть, которая находится вдали от дома). Они похожи на гигантские металлические винты, поэтому мороз не может их схватить и вытащить. Только сертифицированный специалист может установить эти стойки, потому что необходимо использовать специализированное гидравлическое оборудование, которое измеряет состояние почвы. ”

Майк Холмс (HGTV)

винтовая свая — это … Что такое винтовая свая?
