Сваи под фундамент: Делаем свайно-винтовой фундамент для частного дома – советы по самостоятельному ремонту от Леруа Мерлен в Москве

как сделать основание для частного дома, этапы строительства (бурение, монтаж и технология установки свай, заливка и т.д.)

Одно из преимуществ свайного фундамента – возможность закладки силовых конструкций своими руками.

Перед началом проектирования строителю необходимо разобраться с особенностями технологии, выполнить подготовительные работы и рассчитать ключевые параметры.

О том, как возвести свайный фундамент своими руками, расскажем в статье.

Условия применения основания на сваях для частного дома

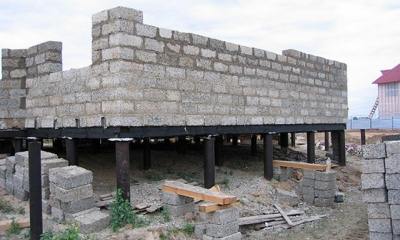

Свайные фундаменты используются при возведении как нетяжелых каркасных или деревянных домов, так и при строительстве кирпичных и бетонных сооружений в несколько этажей.

Особенности конструкции такого основания позволяют проводить работы на участках со слабым грунтом, к которому относятся:

• глины, суглинки, супеси;
• пылеватый песок и с частицами средней фракции;
• почвы с примесью торфа, перегноя и т.д.

Свайный фундамент эффективен при строительстве на переувлажненных участках, а также при близком залегании грунтовых вод (когда воздействие сил пучения на силовую конструкцию компенсировано соответствующими мероприятиями по технологии).

Своими руками можно построить свайное основание под дом на склоне, а также на территории со сложным рельефом, при этом нет необходимости в большом объеме земляных работ.

Этапы строительства

Чтобы заложить прочный и надежный фундамент под частный дом, сначала необходимо изучить нормативную документацию, а затем проанализировать геологическое состояние участка. Для инженерных расчетов и определения конструктивных параметров строителю нужно гидрогеологические особенности участка и климатические условия в регионе.

Расчет свайного поля и земляные работы

Инженерные расчеты для свайного фундамента включают определение глубины погружения, частоты расстановки свай, а также высоты надземной части опорных элементов.

Оптимальная глубина погружения силовой конструкции – ключевой показатель, от которого зависит устойчивост

Как сделать свайный фундамент под дом своими руками

Часто бывает так, что условия строительства не удовлетворяют даже минимальным требованиям норм по причине неподходящего состояния грунта. При рыхлых почвах, торфяниках и прочих проблемных участках на помощь приходит свайный фундамент под дом, которые почти не зависит от верхних слоев почвы, поскольку опирается на глубинные породы.

На сегодняшний день свайные основания уже не новшество, а хорошо отработанная технология и некоторые виды можно монтировать самостоятельно.

Что такое свайный фундамент под дом

Свайный фундамент под дом – это система точечных опор, погруженных в почву на глубину до твердых слоев. В зависимости от глубины залегания устойчивых грунтов, длина вертикальных элементов может превышать высоту надземной части дома. Верх опор соединяется в жесткую единую систему. Такая конструкция позволяет равномерно распределять нагрузку по всем сваям.

Свайный фундамент под дом и его виды

Свайный фундамент под дом подразделяется на несколько видов в зависимости от материала, способа передачи нагрузки и конструкции.

По материалу:

• Деревянные. Для опор используются бревна. Данный вид свай в настоящее время встречается редко. На их замену пришли более прочные материалы.
• Металлические. Бывают двух видов – забивные и винтовые. Винтовые сваи внешне похожи на шурупы, которые вкручивают в грунт. Забивные представляют из себя отрезки различных видов металлопроката. Например, рельса или швеллера. Они обладают следующими преимуществами: высокая прочность, способность пластично изгибаться, сохраняя при этом несущие способности. Существенный недостаток – это склонность к коррозии, что сокращает их срок службы.
• Железобетонные. Подразделяются на забивные и набивные. Первые изготавливают на производстве, обладают устойчивостью ко всем нагрузкам. Вторые производятся на площадке путем заполнения опалубки, помещенной в скважину, бетоном плотных марок.

По способу передачи нагрузки:

• Сваи-стойки. Это опоры, которые находятся в контакте с твердыми слоями грунта. Углубляются до плотных слоев грунта.
• Висячие сваи. Без опоры в нижней части ствола, используют частичную опору на грунт.

По конструкции:

• Забивные. Стержень с заостренным наконечником, забиваются в грунт до твердых пород.
• Набивные. Изготавливаются самостоятельно, но имеют меньшую несущую способность. Бетонная отливка в скважину.
• Винтовые. Представляет из себя трубу с острым концом и спиралеобразными лопастями. В основном используются для вспомогательных сооружений.

Важно!!!

Все виды свай эффективно работают на проблемных грунтах.

Свайный фундамент под дом и его устройство

Основная работа по созданию свайного фундамента – это погружение стволов в грунт. От этого этапа зависит устойчивость и прочность всей конструкции.

При установке важно следить, чтобы не происходило срывов или других проблем, в противном случае это ставит под угрозу прочность всей конструкции. Любые отклонения в ходе работ означают несоблюдение технологий, недостаточное или некачественное геологическое обследование земли, а возможно и низкое качество свай.

Следующий этап – это создание ростверка. Он также должен отвечать всем требованиям. В зависимости от материала изготовления и характеристик будущего дома будет зависть технология создания ростверка. Для небольших и легких построек ростверк изготавливается из древесины. Если же в создании конструкции используют металлические сваи, то и ростверк создают из металла. Для железобетонных свай ростверк отливают из бетона, похожая технология используется при изготовлении ленточного фундамента.

Важно!

Эти два этапа возведения свайного фундамента должны выполняться под присмотром грамотного специалиста, или в идеале опытными строителями. Есть риск возникновения нарушений технологии или отклонения от расчетных параметров, что должно быть вовремя замечено и исправлено для избежания проблем в дальнейшем. А не подготовленный человек не всегда это может заметить.

Как сделать сваи для фундамента: технология изготовления

На сложных грунтах очень трудно возводить прочные и надежные сооружения. Тут очень важно правильно сделать фундамент. Для таких участков подходят не все типы основания. Например, традиционный ленточный фундамент может не выдержать подвижек грунта.

Именно поэтому на участках со сложным грунтом, имеющим малую несущую способность, используют свайное основание.

Очень часто в качестве опор берут уже готовые изделия, но такое не всегда возможно. Например, если застройка проводится по близости с другими сооружениями, то использовать спецтехнику (а без нее порой невозможно установить сваи) затруднительно.

И в этом случае для вас будет актуален вопрос: как сделать сваи для фундамента своими руками. Именно об этом и пойдет речь в статье.

Подготовительный этап

Любая работа, а тем более такая важная как создание фундамента, начинается с расчетов. Вам необходимо высчитать, сколько свай необходимо, а также места их расположения.

Обратите внимание! Опоры устанавливаются по углам дома, а так же в местах пересечения несущих стен. Но если дом достаточно большой или имеет более одного этажа, то количество свай может быть больше.

Кроме того, следует выяснить на какую глубину нужно устанавливать опоры фундамента. Этот параметр зависит от многих факторов, основными из которых являются:

• глубина расположения устойчивых грунтов;
• уровень подземных вод;
• глубина промерзания грунта;
• масса самого здания

Большинство из этих данных можно узнать, только проведя геологические исследования, а конкретно проделав несколько пробных бурений. Конечно, это потребует от вас дополнительных расходов, но без этих сведений сделать надежный и долговечный фундамент будет невозможно.

Разметка фундамента дома

После проделанных расчетов выполняем разметку на месте. После этого приступаем к довольно сложной и долгой работе. Вам необходимо пробурить скважины для каждой сваи.

Для этого можно воспользоваться автобуром, но такое не всегда возможно, да и обойдется довольно дорого. Поэтому всю работу можно сделать своими руками. Для этого используется ручной бур нужного диаметра.

Первоначально на месте создания сваи роется небольшой котлован, не более полуметра в глубину. Такая процедура облегчит дальнейшие работы. Далее, мы берем бур и начинаем «сверлить» грунт. При этом каждые 20-30 сантиметров устройство вынимается из земли и очищается. Если этого не делать, то пройдя метр, вы уже не вытащите бур наверх, да и дальнейшее «сверление» будет невозможно.

Работы по созданию скважины продолжаются до нужной глубины. При этом бур периодически наращивается при помощи специальных насадок. Стоит учитывать, что чем глубже вы зайдете, тем труднее будет крутить. Под самый конец бурения используется особая насадка, которая позволяет увеличить платформу.

Если сами сваи в грунте просто заливаются, то для верхней части требуется создать опалубку. В качестве материала можно использовать деревянные щиты или съемные металлические конструкции. Очень часто делается несъемная опалубка. В этом случае прекрасно подходит металлический профиль. После заливки бетона он становится дополнительной защитой фундамента и заметно продлевает срок эксплуатации.

Делаем армирование

Сваи своими руками представляют собой залитый в проделанные скважины раствор. Но, как известно, сам бетон не может существенно противостоять подвижкам грунта. Такая свая просто растрескается.

Чтобы этого не произошло ее усиливают при помощи армирования. Существует множество способов сделать такой каркас, но чаще всего используют следующие два:

• первый, самый простой, подразумевает создание прямолинейного каркаса. Для этого длинные вертикальные прутья сваривают между собой перемычками. При этом должны образовываться ячейки с размерами 10 на 10 см. всю эту конструкцию и погружают в готовую скважину;
• второй способ считается более сложный в исполнении и дорогой. Для изготовления армирующего каркаса необходимо сделать из прутьев круги, по диаметру чуть меньше будущей сваи. Далее они свариваются перемычками с шагом 4-5 сантиметров. После этого готовую конструкцию помещают в скважину.

Первый вариант встречается чаще всего, так как сделать его гораздо проще. Но если на вашем участке сложный грунт, который может сильно смещаться, то лучше отдать предпочтения второму типа каркаса. Такое армирование лучше выдерживает все нагрузки и служит долго.

Для изготовления каркаса используются прутья с сечением 10 миллиметров. Также для работы вам понадобится сварочный аппарат. Не стоит скручивать прутья между собой при помощи проволоки, такой способ подходит только для ленточного или плитного фундамента. Для свайного основания очень важна прочность конструкции, поэтому лучше воспользоваться сварочным аппаратом.

При создании каркаса необходимо чтобы он минимум на 5 сантиметров был выше, чем уровень заливки. Кроме того, прутья должны соединяться с армированием более широкой верхней части опоры. Так вы создадите монолитную конструкцию, которая будет более надежной.

Заливка раствора

После подготовки скважин и создания армирующего каркаса приступаем к основным работам по создания свай для фундамента. Они будут заключаться в заливке бетонного раствора, который вначале необходимо подготовить.

Видео: Устройство свайного фундамента

Первым делом необходимо подготовить все необходимые материалы и инструменты. Для выполнения заливки вам понадобится:

• цемент хорошего качества марки М500. Не стоит покупать дешевые варианты. Такая экономия может плохо сказаться на эксплуатационных качествах свайного фундамента;
• гравий. Лучше всего использовать гранитный, так как у него очень высокие показатели прочности. Но такой гравий может обойтись дорого, поэтому можно приобретать и обычный. При этом величина фракций должна быть в пределах 20-40 миллиметров;
• песок. Тут лучше отдать предпочтение крупнозернистому речному, но при его отсутствии можно использовать и карьерный;
• бетономешалка. Конечно, можно производит замес и в обычном большом корыте, но вот качество смеси будет не на нужном уровне. Кроме того, бетона понадобится достаточно много, и сделать такой объем без бетономешалки будет затруднительно;
• полиэтиленовая пленка

После подготовки всех материалов можно приступать к «замесу» бетонной массы. Для этого можно воспользоваться следующими пропорциями.

На один объем цемента марки М500 берем один объем гравия и два объема песка. Все помещаем в бетономешалку и начинаем перемешивать.

При этом гравий лучше всего предварительно промыть чистой водой. Песок берется без посторонних примесей и просеянный (чтобы не попадались крупные камни). Кроме того, следует использовать песок с влажностью не более 10-15 процентов.

После смешивания сыпучих компонентов добавляем воду. Ее объем должен составлять половину объема используемого цемента. Не стоит брать воду из соседнего водоема. Лучше всего подойдет водопроводный вариант, он чистый и не содержит биологических примесей.

Совет! Если имеются средства, то можно заказать уже готовый бетон. Такой способ более предпочтителен. Во-первых, сам раствор будет нужного качества и характеристик. Во-вторых, вы сможете залить все сваи за один раз, что существенно увеличит скорость строительства.

При заливке важно не сдвигать с места армирующий каркас. Прутья должны быть расположены внутри бетона, в противном случае они могут начать ржаветь и прочность фундамента ухудшится. Расстояние от внешнего края сваи до арматуры должны быть не менее 3-5 сантиметров.

При заливке следует удалять воздушные пузыри из бетонного раствора. Для этого можно воспользоваться длинным металлическим прутом или специальным глубинным вибратором. Если оставить воздушные пузыри, то свая пожжет треснуть, что ухудшит ее несущие способности.

После заливки бетона не стоит оставлять свайный фундамент без присмотра. Необходимо добиться правильного его высыхания. Нельзя допустить, чтобы бетон высыхал под воздействием ветра или прямых солнечных лучей, это будет способствовать растрескиванию поверхности.

Чтобы этого избежать на следующий день после заливки свайный фундамент покрывают толстой полиэтиленовой пленкой, а при необходимости смачивают водой. Раствор наберет полную прочность только через 20-21 день. Только после этого можно приступать к дальнейшему строительству.

Если все действия от расчетов до поддержания влажности фундамента сделаны правильно, то свайное основание будет надежной и легко перенесет все подвижки грунта. В результате ваш дом простоит долго и не доставит вам проблем при своей эксплуатации.

Видео: Столбчатый фундамент  — легко!

достоинства и недостатки, технология монтажа и заливки

Выбор и изготовление основания в индивидуальном строительстве имеет большое значение. Свайный фундамент отлично подходит для слабых почв, так как в таких случаях необходимо передавать давление частного дома на слой большей толщины, который залегает на определённой глубине.

Преимущества и недостатки основания на сваях

Целесообразнее всего сооружать подобное основание на проблемных почвах. К ним можно отнести:

• глинистые;
• торфяные;
• суглинистые;
• болотистые.

Строительство железобетонной конструкции на данных почвах обойдется недёшево. Фундамент на сваях способен обеспечить в подобных условиях достойные параметры прочности и недорогую стоимость.

Основные преимущества основания на сваях:

1. Период службы может достигать 140 лет. Связано это с тем, что каждая свая изготавливается из высоколегированного металла и обрабатывается специальными составами для защиты.
2. Стоимость постройки конструкции может быть дешевле сооружения железобетонного основания более чем на 30% при условии того, что на территории залегают рыхлые и неустойчивые почвы.
3. Монтаж опор можно выполнять в любое время года.
4. Возможность выполнения монтажа в минимальный срок.
5. Нет необходимости в использовании крупногабаритной техники. Сваи можно устанавливать вручную.
6. Отличный вариант изготовления зданий на болотах, рыхлом или неустойчивом грунте.
7. Безопасность и большой период службы.
8. Не нужно производить подготовительные работы, которые заключаются в выкапывании траншей.
9. Оптимальный вариант для устройства частного дома при больших перепадах высот на территории.

Несмотря на множество существенных достоинств, у основания на сваях есть и недостатки:

1. Нет возможности соорудить подвал.
2. Большие затраты труда на утепление свободного пространства под напольным основанием и отделку цоколя.
3. Водопроводные и канализационные трубы понадобится заглублять и утеплять, так как в связи с отсутствием подвала почва может промерзать под частным домом.
4. Если на территории каменистая почва, то фундамент на сваях не подойдёт. В процессе установки лопасти могут лопнуть, в связи с чем не будет возможности смонтировать опоры на нужную глубину. В результате получится неустойчивое, мелкозаглубленное основание, которое не подойдёт для возведения на нём здания.
5. Качество материалов, которые будут использоваться. Если не обладать соответствующими знаниями, можно купить продукцию плохого качества. В таком случае основание будет недолговечным. Недостаток металла заключается в том, что он подвергается коррозии в случае взаимодействия с водой. Поэтому каждую опору нужно обязательно обрабатывать защитной смесью и изготавливать исключительно из стали высокого качества.

Особое внимание в процессе выбора свай следует обратить на места сварки. Стыки должны быть аккуратными, их нужно обязательно обрабатывать мастикой на основе битума для того, чтобы защитить их от коррозии.

Буронабивное основание на сваях

Такая основа подходит для проблемной почвы с небольшой глубиной залегания вод под землёй.

Фундамент подобного типа следует использовать для сложных почв с маленькой глубиной залегания подземных вод

В качестве свай можно использовать конструкции промышленного изготовления, которые могут быть двух типов:

• готовые сваи;
• несъёмный каркас, который изготавливается в виде труб из бетона или железа.

Монтируются сваи подобного типа так же, как и обыкновенные: первым делом нужно пробурить скважину, в которую будет помещена свая или несъёмный каркас. В последнем случае заливку каркаса следует выполнять после монтажа арматурных прутьев.

Особенностью буронабивного основания является то, что в случае его возведения есть возможность использовать микросваи с сечением меньше 25 см. Это позволит исключить плавание и перекосы конструкции на неустойчивой почве.

Чтобы создать более мощное основание, нужно использовать технологию ТИСЭ.

Схема сваи с расширением по технологии ТИСЭ

Такие конструкции подойдут для северных регионов. Столбы монтируются при помощи специального плуга, который позволит сделать расширение внутри ямы. За счёт этого будет увеличена площадь опоры свай. Особенностью технологии является наличие ростверка, который располагается над землёй для уменьшения давления на почву.

Для изготовления конструкции будет необходим садовый бур. Набивные сваи сооружают из бетона или железобетона. Делают это на месте строительства основания. Сечение может быть:

• круглым;
• прямоугольным;
• квадратным.

Внутри может быть полость. Возможно выполнять как напряженное, так и ненапряженное армирование. Выбирать надо исходя из нужной прочности основания. Буронабивные сваи по технологии изготовления ничем не отличаются, однако их чаще всего сооружают в заводских условиях. Это позволяет выполнять контроль качества.

Забивные сваи изготавливаются в виде цилиндрических, трапециевидных или призматических колонн, которую в почву забиваются с использованием крупногабаритной техники.

Свайно-монолитный фундамент

Одним из видов свайного основания является монолитное ростверковое, которое используется при рядовом размещении свай.

Свайно-монолитный фундамент можно использовать при рядовом размещении свай

Ростверк являет собой балки или плиты, которые связывают сваи над основанием почвы.

Подобное основание целесообразно сооружать при выполнении строительных работ на слабых грунтах:

• частный дом планируется возводить по каркасной технологии;
• почва имеет глубокую глубину промерзания;
• ширина основания составляет более 2 м.

Свайно-монолитный фундамент может быть выполнен в таких вариантах:

1. Конструкция с висячим ростверком. Основание предполагает наличие между ростверком и почвой щели в 80–90 мм, благодаря которой фундамент будет нависать над грунтом. Соответственно, исключается негативное влияние земли на конструкцию ростверка. Такой способ можно применить при возведении зданий из любых материалов.
2. Заделка опор в цельный цоколь-ростверк. В таком случае щели между почвой и фундаментом не будет, однако получится цокольное помещение, которое невозможно сделать при обыкновенном свайном основании. Ростверк можно соорудить из бетона, железобетона, стали или дерева.

Независимо от того какой вариант будет выбран, понадобится выполнить такие мероприятия:

1. Головки свай нужно срубить до нужной высоты.
2. Верхнюю часть следует промыть, очистить и высушить.
3. Изготавливается каркас.
4. Для съёмного каркаса понадобится выполнить защиту от бетонной смеси.
5. Производится заливка цельного ростверка.

Смесь следует укладывать ровными слоями по всему основанию.

Свайно-плитное основание

В подобном фундаменте скомбинированы 2 методики и схемы. На детали свайной конструкции приходится приблизительно 85% нагрузки, а на плиту — остальные 15%. С этим связана сложность самостоятельного составления проекта, так как даже специалист не всегда способен выполнить правильные расчёты.

Есть несколько вариантов свайно-плитного основания.

Свайно-плитный фундамент сочетает в себе 2 разных схемы оснований

Одной из распространенных методик является развязка ростверка с плитой. Способ позволяет уменьшить стоимость работы благодаря возможности уменьшения толщины плиты.

Технология монтажа заключается в том, что первым делом понадобится установить свайное основание, а затем — плиту, которая будет усиливать и связывать сваи. В данном случае изготавливать цельный ростверк не требуется. Это оптимальный вариант для одно- или двухэтажных строений.

Свайно-плитную основу целесообразно устанавливать в следующих случаях:

1. В регионах с высокой сейсмической опасностью.
2. На проблемных почвах. В таком случае чаще всего возводится обыкновенный свайный фундамент. Однако есть некоторые ограничения. Если дом массивный или планируется через время увеличить его этажность, то сваи рекомендуется усилить. Например, можно сделать плитное основание.
3. Фундамент подойдёт для зданий, для которых неприемлемы вибрации. К примеру, если частный дом изготавливается из пеноблоков или каркасным способом.
4. Основание рекомендуется устанавливать под пристройку к ранее изготовленному дому.
5. При отсутствии достоверных данных о территории (характеристики почвы, залегание подземных вод и т.д.). Если есть сомнения, лучше выбирать свайно-плитный фундамент.

Перед тем как перейти к изготовлению, рекомендуется изучить нюансы постройки свайных и плитных оснований по отдельности.

Устройство оснований

Конструкция стандартного свайного основания состоит из двух главных деталей — заглубленных в почву опорных деталей и скрепляющего их ростверка. Последний нужен для возможности равномерного перемещения веса частного дома на почву и повышения устойчивости каждой опоры.

В процессе обустройства свайных оснований могут использоваться сваи следующих видов:

1. Сваи винтового типа. Железные детали, которые изготавливаются на заводе. Обладают лопастями в форме винта в нижней части стержня. Лопасти позволяют погружать опоры в почву путём завинчивания. Детали используются в качестве расширенной подошвы опор. Они обеспечивают высокую устойчивость опор в почве.

   Винтовые сваи обладают лопастями в форме винта в нижней части ствола

2. Буронабивные сваи. Монтируются на месте строительства основания. Требуют бурения ямы, в которую будет помещён железный каркас и опалубка. В конце отверстие нужно заполнить бетонной смесью. Такие сваи часто применяются при частном строительстве, так как нет необходимости в привлечении крупногабаритной техники.

   Буронабивные сваи часто используются при индивидуальном строительстве, так как не нужно привлекать крупногабаритную технику

3. Сваи из железобетона, имеющие высокую несущую способность. Соответственно, детали позволяют возводить здания с большим весом в любой почве. Тело подобных свай укрепляется железным каркасом, который способен придать опоре дополнительную устойчивость при работе в земле. Арматура также обеспечивает целостность изделию во время ударной забивки опор. В данном случае допускается использование только железобетонного ростверка. Он может быть выполнен в форме ленты, повторяющей линии частного дома, либо представлять собой цельную плиту, укладываемую на поверхность установленных свай.

   Железобетонные сваи подходят для зданий с большим весом

Сваи винтового типа можно разделить на отдельные виды исходя из формы:

1. Опорные детали с одним витком наконечника. Их можно применять в условиях нормальных почв.
2. Опоры с двумя витками наконечника принято считать усиленными. Подходят для почвы с пониженной несущей способностью.
3. Сужающиеся опоры с наконечниками в виде спирали используются для возведения основ в условиях высокоплотного каменистой земли, вскрыть которую обыкновенными сваями не получится.
4. Сваи винтового типа в форме труб применяются в мерзлом грунте. На них можно построить двух- и одноэтажные здания каркасного типа с маленьким весом.

Обвязку подобной конструкции можно сделать при помощи брусков или двутавровой балки со швеллером. Также может использоваться монолитная лента из железобетона. Вид применяемого ростверка нужно определить исходя из веса здания. Для лёгкого дома из каркасных панелей подойдёт обвязка брусом, однако тяжёлое здание может возводиться исключительно на железобетонной обвязке.

Устройство основы в зависимости от особенностей почвы

Конструкция на сваях может устраиваться по-разному. Всё зависит от разновидности опор и типа почвы на территории строительства. В методику устройства нужно вносить существенные поправки, которые связаны с условиями почвы конкретной местности. При сооружении свайного основания в пучинистой почве следует соблюдать такие правила:

1. В процессе подготовки площадки для строительства обязательно надо выполнить мероприятия по отводу сточных вод.
2. Не допускается использование пирамидальных свай с изъянами, в том числе острия от оси опоры больше чем на 10 мм.
3. Нельзя отклоняться от проектных показателей по размещению свай больше чем на 5 см, на 3 см по перебивке и на 1 см по недобивке. Чтобы соблюдать условия, рекомендуется использовать лидерное бурение.
4. Не допускается монтировать фундамент без предварительного оттаивания почвы в зимнее время.
5. Если планируется использовать буронабивные сваи, то заливать бетонный раствор нужно в течение 24 часов.
6. Сваи следует жёстко скреплять между собой ростверком.
7. Важно предусмотреть щель между землёй и нижней частью ростверка на величину расчётной деформации в случае пучения почвы.

К малосвязным грунтам можно отнести песчаную землю и супеси. В подобных типах почв фундамент должен быть обустроен из опор с квадратным сечением.

Забивать сваи нужно по технологии вибропогружения. Если нужно погружать сваи в плотную несвязную почву, её понадобится подмыть.

В категорию водонасыщенных плотных грунтов можно отнести глинистую землю и суглинок. В данном случае понадобится использовать усиленные сваи квадратной формы, армирование при этом должно быть продольно-поперечным. Чтобы увеличить продуктивность работы при забивании свай, следует использовать способ электроосмоса. Это позволит сконцетрировать влагу на определённом участке, снизив сопротивление почвы.

Чтобы обустроить основание в сухом высокоплотном грунте, следует использовать квадратные сваи сечением 30х30 см и 35х35 см. Армирование должно быть продольно-поперечным. Опоры погружаются с использованием метода лидерного бурения. Отверстия должны быть на 17–20 мм меньше диаметра свай.

Бурение под фундамент

Число буронабивных свай, которые будут устанавливаться по периметру частного дома, надо рассчитывать исходя из веса изготавливаемого сооружения вместе с вероятными нагрузками. Важно учесть нагрузки, создаваемые напольным основанием, кровлей и перемычками. В процессе подсчётов не нужно забывать о том, что диаметр ручного бура не может превышать 300 мм. Изменение длины стержня бура позволяет делать отверстия глубиной более 5 м.

Лопасти бура надо размещать так, чтобы прилагаемые усилия в процессе бурения были небольшими.

Бурение скважин под фундамент можно осуществить с помощью садового бура

В продаже можно найти строительные устройства для ручного бурения, которые позволяют существенно расширить нижнюю часть отверстия. Таким способом можно сделать опорную основу для сваи, которая позволит сократить число опор и сэкономить бетонную смесь.

Если нужно пробурить отверстие диаметром 500–600 мм, то следует использовать бур с электромотором. Например, ям-бур, который используют для сооружения скважин под прокладку линий высокого напряжения, позволяет получить отверстие диаметром до 1 м и глубиной до 4 м.

Видео: бурение свай под основание

Бетонирование

После того как будут подготовлены скважины, понадобится соорудить трубы из рубероида по диаметру ямы.

Из рубероида можно соорудить опалубку для свайного основания

Верхняя часть трубки сооружается из 2–3 слоёв рубероида. Материал скрепить можно при помощи тонкой алюминиевой проволоки.

Далее следует аккуратно погрузить в отверстие трубку. Если на дне ямы есть немного жидкости, то не стоит беспокоиться. Однако если воды больше 1/4 глубины отверстия, то перед заливкой строительного раствора понадобится её выкачать.

Если не изготовить трубу, то это может повлечь за собой негативные последствия, которые повлияют на прочность конструкции. Когда бетонный раствор схватывается, в массе будет образовываться цементное молочко. Если опалубки не будет, то оно может с лёгкостью уйти в грунт. В таком случае конструкция будет непрочной. Силы морозного вспучивания в процессе промерзания почвы будет действовать в несколько раз сильнее на пористые стены сваи, которые образовываются во время заливки бетона без опалубки.

Чтобы повысить прочность опор, понадобится соорудить каркас из арматурных прутков.

Чтобы конструкция была прочной, понадобится соорудить каркас из арматуры

Достаточно 3–5 вертикальных прутков диаметром 6 мм, которые соединены друг с другом через каждые 45–65 см поперечными деталями. Вертикальные прутья для фиксации опор и ростверка должны быть выше заливаемых раствором деталей. Их следует располагать на высоте ростверка минус 2–3 см.

Бетон понадобится замешать в корыте в соотношении 1 часть цемента на 3 части песка. Компоненты смешиваются всухую, в процессе их нужно постоянно перемешивать. Во время перемешивания надо добавлять немного воды до тех пор, пока не получится сметанообразная масса.

После монтажа каркаса в отверстие следует залить бетон слоем в 45–65 см. Во время заливки смеси нужно её уплотнять. Сделать это можно с помощью вибратора.

При заливке бетона следует учитывать такие рекомендации:

1. Если вибратора нет, можно использовать прут небольшой толщины длиной 2 м.
2. Работы нужно выполнять в перчатках.
3. Не нужно близко осматривать сваю в процессе заливки строительной смеси.
4. Воздух из бетона можно удалить путём введения и движения прутка.
5. Дозировку смесей можно контролировать с помощью черпака. Инструмент можно соорудить и самостоятельно.
6. Во время схватывания цементной смеси может быть просадка, которую следует заполнять через 24 часа.

До окончательного схватывания бетонного раствора следует выравнивать смесь, чтобы не было бугров или крошек. Если этого не сделать, то в дальнейшем потребуется очищать затвердевшую смесь.

Во время схватывания бетона сваю нужно накрыть полиэтиленовой плёнкой, чтобы из смеси не испарялась влага.

Чтобы из бетона не испарялась влага, его нужно укрыть полиэтиленовой плёнкой

Видео: заливка буронабивных свай бетонной смесью

Монтаж основания на сваях

На следующем этапе нужно смонтировать ростверк. Высокий ростверк заглубляется в землю, при этом некоторые нагрузки будут передаваться на почву. Нагрузка высокой конструкции целиком передается на опоры.

Оптимальные размеры для стандартного дома с небольшим весом:

• высота — более 30 см;
• если планируется разместить сваи в один ряд, то ширина должна соответствовать ширине цокольного этажа, а если его нет — толщине стенки нижнего этажа, но не менее 40 см.

Нельзя разрезать или пересекать ростверк трубопроводом. Отклонение по вертикали центральных точек свай после заливки смеси бетона должно быть менее 5 см.

Последовательность действий по м

Фундамент на железобетонных сваях — преимущества и недостатки забивных фундаментов

Свайный фундамент состоит из двух частей. Опоры предназначены для передачи давления на несущий слой, ростверк принимает нагрузку, создаваемую сооружением, и равномерно распределяет ее на сваи. Монтаж обвязки придает конструкции жесткость, делает фундамент более устойчивым к вертикальным и горизонтальным нагрузкам. Для усиления свайных фундаментов используют ростверки двух типов — металлические и железобетонные.

Для обвязки первого типа используют стальные балки, которые хорошо держат форму и сохраняют прочность при больших нагрузках на изгиб. Это швеллер с сечением в форме буквы П и двутавр с Н-образным сечением. Ее монтаж выполняется следующим образом. На верхушки свай надевают стальные оголовки, к которым по контуру фундамента приваривают металлические балки. Благодаря дополнительным ребрам жесткости такой каркас обеспечивает высокие показатели прочности обвязки.

Железобетонный ростверк представляет собой монолитную конструкцию из бетона и арматуры. На сваях по периметру основания сооружают деревянную опалубку, внутрь укладывают арматурный каркас. Чтобы сделать конструкцию более прочной и устойчивой армокаркас приваривают к арматуре, выступающей из верхушек обрезанных свай. После этого внутрь опалубки заливают бетон и оставляют для застывания и набора прочности.

Бетонный ростверк бывает трех типов:

• Висячий. Опорная конструкция расположена на высоте 15 см и более от почвы. Используется при строительстве на участках с перепадами по высоте.
• Мелкозаглубленный. Нижний край ростверка проходит на 10-30 см ниже уровня грунта. Служит защитой подпольного пространства от продувания и промерзания.
• Заглубленный. Чтобы залить такой ростверк выкапывают траншею как для ленточного фундамента. Он служит дополнительной опорой сооружению, усиливая свайное основание.

Фундамент на основе свайных конструкций будет надежным основанием для загородного дома из дерева, кирпича, пенобетона, газоблока. Чтобы исключить вероятность ошибок в проектировании и монтаже выполнением ответственных и технически сложных работ должны заниматься специалисты.

Устройство, плюсы и минусы свайного фундамента – установка его своими руками

Свайные фундаменты до недавнего времени почти не применялись в индивидуальном строительстве, за исключением регионов со сложным климатом и грунтами. Свайный фундамент под дом набрал свою популярность одновременно с технологией каркасного строительства. Именно компании, выпускающие лёгкие по весу домики, пригодные для круглогодичного проживания, впервые стали применять их достаточно широко.

Они искали способ снизить стоимость строительства без потери качества, и решение оказалось в замене традиционного ленточного фундамента свайным.

Далеко не всегда возможно непосредственное опирание конструкций фундамента зданий на подстилающий слой грунта. В зависимости от условий, грунт может быть малопригодным для этого, обладая низкой или недостаточной несущей способностью, неустойчивым характером залегания, находиться в зоне вечной мерзлоты и тому подобное.

В таких случаях осуществляется проектирование свайных фундаментов и их устройство, что позволяет обеспечить передачу нагрузки от здания на лежащие ниже, более прочные и плотные слои грунта с предсказуемыми характеристиками.

Свайные фундаменты широко используются в строительстве, поэтому разработано огромное количество вариантов, учитывающих практически любые условия возведения и предлагающие разнообразные решения как с учётом технологических возможностей, так и экономических аспектов.

Сегодня фундамент на сваях – один из самых востребованных на рынке частного и коммерческого строительства. Так как по своим ценовым показателям он оказывается значительно выгоднее классических решений, а по своим техническим характеристикам и сроку службы даже превосходит традиционные фундаменты.

Содержание материала

Где применяются свайные фундаменты

В большинстве российских регионов свайный фундамент применяется для строительства домов на слабых грунтах. Таковыми будут являться торфяники и болотистые почвы. Кстати, он будет и там, где достаточно высокий уровень грунтовых вод.

Плитный или мелко заглубленный ленточный фундамент будет неэффективен на такой земле, так как верхний слой почвы просто не сможет выдержать большую нагрузку.

Проектирование и устройство свайных фундаментов регламентируется не только Строительными нормами и правилами, в частности, СНиП 2.02.03-85, но и другими нормативными документами, к которым относится, например «Руководство по проектированию свайных фундаментов». В нём изложены все рекомендуемые решения, применяемые для устройства данного типа фундаментов, определены параметры необходимых изыскательских работ, методы выполнения проектных и виды осуществляемых расчётно-конструкторских работ.

Рассмотрены вопросы расчёта свай по несущей способности, расчёт свайных фундаментов и оснований по деформациям, общие вопросы проектирования свайных фундаментов.

Отдельно выделены особенности проектирования в специфических условиях, таких как просадочные грунты, набухающие грунты, подрабатываемые территории или сейсмические районы.

Свайный фундамент представляет собой более сложную систему, чем просто набор свай, поэтому для квалифицированного расчёта других элементов применяются и иные рекомендованные к использованию материалы, например, «Пособие по проектированию железобетонных ростверков свайных фундаментов».

Использование нормативной литературы позволяет обеспечить высокое качество проектных работ и обоснованное принятие экономических решений без ущерба безопасности и долговечности зданий и сооружений.

Именно для этого используют сваи. Вертикальные конструкции опускаются на достаточную глубину в землю и передают нагрузку на более плотные слои грунта, которые располагаются ниже. Цена такого фундамента более низкая, чем на классические типы фундаментов с выемкой грунта.

Также установка свайного фундамента станет оптимальным решением в районах вечной мерзлоты и там, где имеются подвижные грунты.

Виды используемых свай

Свайные фундаменты различаются по нескольким параметрам. Определённый тип подходит для эксплуатации в конкретных условиях. Также от этого зависит стоимость обустройства фундамента, которая включает в себя требуемые стройматериалы и работу специализированной техники.

По используемым материалам

Сваи могут быть изготовлены из различных материалов. Для фундаментов под разные строения и сооружения используются сваи из дерева, металла, бетона и железобетона, а также комбинированные виды свай.

Последний тип считается одним из самых надёжных, так как разные материалы по-разному подвергаются коррозии, как следствие, дольше сохраняют свой первозданный вид и выполняют основные функции.

По методу погружения

Первое и основное различие свай – это использование полностью готовых единиц, которые опускаются в грунт и свай, требующих изготовления на месте.
К первому виду относятся забивные, буроопускные и винтовые сваи. Ко второму –

буронабивные и комбинированные.

Забивные и буроопускные сваи чаще используются при возведении фундаментов в многоэтажном строительстве. Они представляют собой весьма объёмные бетонные или железобетонные балки. Цена на сами конструкции достаточно высокая, а для их установки требуется крупная строительная техника.

Аренда спецмашин при индивидуальном строительстве встанет в копеечку.

По несущим нагрузкам

Все сваи подразделяются на два основных типа:

1. Сваи-стойки, которые проходят мягкие и ненадёжные слои грунта и, в конечном счёте, опираются на твёрдую породу.
2. Сваи, которые остаются «висеть» в земле. Такие сваи используют в том случае, когда твёрдая порода находится на недосягаемой глубине или её просто нет, например, в условиях вечной мерзлоты, или на болотах и торфяниках.

В первом случае вся несущая нагрузка, передаваемая от здания на фундамент, переходит на твёрдые слои породы, и здание, получается, под собой имеет надёжную опору.

Во втором случае действует иной принцип. Нагрузка распределяется равномерно на все сваи, а сваи удерживаются в грунте за счёт силы трения между поверхностями сваи и земли. И те и другие неплохо зарекомендовали себя и используются в строительстве на равных условиях.

Типы свайных фундаментов

Свайный фундамент представляет собой поле из отдельных свай. Их количество, расстояние между сваями, способ распределения и обвязки рассчитывается индивидуально под каждый проект дома. Сверху каждая свая может иметь небольшую площадку или выведенную арматуру. Это необходимо для последующего монтажа обвязки.

Фундамент на винтовых сваях

Винтовые сваи – безусловный лидер в сфере частного строительства. Большинство каркасных проектов в основе имеют фундамент на винтовых сваях. Свая представляет собой металлическую трубу, заостренную снизу и с приваренной винтообразной лопастью.

По сути, это не что иное, как большой саморез, только без шляпки. Такая свая просто вкручивается в грунт. Для этого может использоваться строительная техника, или возможно обустроить свайный фундамент своими руками. Одна из самых бюджетных и нетрудоёмких технологий.

Винтовые сваи могут быть комбинированными. Если классическая винтовая свая – полая металлическая труба, то комбинированная предполагает заполнение пустоты бетонным или железобетонным раствором.
К плюсам фундамента на винтовых сваях относятся его низкая стоимость, возможность установки без применения тяжелой техники, использование в условиях вечной мерзлоты и на болотистых почвах.

Минусы такого фундамента – недолговечность, по отзывам, он может простоять около 70 лет. Ещё один недостаток – фундамент на винтовых сваях без ростверка может выдержать только легковесные конструкции, например деревянные или каркасные дома. Для каменных, кирпичных или блочных построек лучше использовать другие, более прочные фундаменты.

Фундамент на буронабивных сваях

Буронабивные сваи – вид свай, который изготавливается на месте с применением бетонного или железобетонного раствора и армирования. Для начала на строительном поле, размеченном согласно чертежу, бурятся скважины. Вертикальные шахты усиливаются армированием, а затем заливаются раствором.

В зависимости от типа грунта, на котором производится монтаж фундамента на буронабивных сваях, могут использоваться различные обсадочные материалы.

Например, в случае сыпучих и песчаных грунтов, в шахту может быть опущена специальная полая труба. Технология допускает изолирование стенки рубероидом, толем, полиэтиленовой плёнкой. В зависимости от используемого материала, после заливки обсадка может быть убрана, а может быть оставлена в шахте, выполняя функцию гидроизоляции.

Сваи, изготовленные по последней схеме, с применением обсадочно-изолирующих материалов, служат дольше, чем простые буронабивные сваи.

Плюсы такого фундамента – простота в установке. Одна из разновидностей буронабивного фундамента – столбчатый. Такой фундамент можно обустроить без применения специальной техники. Углубления для свай выкопать или пробурить вручную, самостоятельно сделать раствор и залить основание.

Ещё одно достоинство – возможность поставить дом даже в труднодоступном для техники месте, почти вплотную с другими строениями.

Однако такой фундамент будет являться недолговечным и менее прочным. Без специальной гидроизоляции заливные сваи достаточно быстро разрушаются. К минусам можно отнести невозможность их эксплуатации в регионах, где наблюдаются горизонтальные подвижки грунта.

Виды используемой обвязки

Сами по себе сваи представляют собой просто столбы или стойки. Для того чтобы они превратились в полноценный фундамент необходима обвязка свайного фундамента. Свайно-ростверковый фундамент по своим характеристикам превосходит ленточные и монолитные плитные фундаменты. Он считается более устойчивым к любым подвижкам грунтов. В зависимости от веса строения используются различные решения.

Сваи-колонны

Самый простой вид сваи – это свая-колонна, которая используется в качестве фундамента для забора или лёгкого летнего домика. Она же будет продолжением и основой сооружения, которое будет монтироваться вокруг сваи. Какая-либо обвязка в этом случае не требуется.

Обвязка из бруса

Чаще всего используется при обустройстве свайно-винтового фундамента под строительство лёгкого каркасного или бревенчатого дома.

Металлическая обвязка

Ростверк на свайно-винтовом фундаменте может быть выполнен из профиля, швеллера или уголка. В этом случае монтаж происходит с применением сварки.

Так же крепление возможно на болты, если изначально свайно-ростверковый фундамент предусматривает такую конструкцию. Для этого каждая свая должна быть оборудована небольшой площадкой с отверстиями под два или четыре болта, также как и обвязка, идущая в комплекте.

Свай для фундамента | Использование свайного фундамента

CivilJungle

• Дом
• Гражданский
  • Детали от A до C >>
    • Совокупный
    • Балка
    • Битум
    • Кирпич
    • Мост
    • Цемент
    • Гражданский
    • Колонка
    • Бетон
  • Деталь с D по I >>
    • Влажность
    • Проект
    • Разница
    • Электрооборудование
    • Excel Лист
    • Полы
    • Опалубка
    • Фонд
    • Раствор
    • Ирригация
  • Деталь с J по R >>
    • Миномет
    • Штукатурка
    • Куча
    • Сантехника
    • Количественное обследование
    • Армирование
  • Деталь от S до S >>
    • Отбор проб
    • Самоуплотняющийся бетон
    • Плита
    • Механика грунтов
    • Подъезд
    • Камень
    • Обзор
  • Деталь от Т до Я >>
    • Технологии
    • Тест
    • Транспорт
    • Окно
    • Дерево
• Разница
  • Разница между A и C >>
    • Разница между цементом марок 33, 43 и 53
    • Разница между асфальтом и битумом
    • Разница между балкой и колонной
    • Разница между битумом и гудроном
    • Разница между мостом и водоотводом
    • Разница между площадью коврового покрытия и площадью застройки
    • Разница между CPM и PERT / PERT по сравнению с CPM
  • Разница между F и L >>
    • Разница между жирной и гидравлической известью
    • Разница между гибким и жестким покрытием
    • Разница между эстакадой и мостом
    • Разница между опорой и фундаментом
  • Разница между L и M >>
    • Разница между длиной нахлеста и длиной развертки
    • Разница между известью и цементом
    • Разница между M Sand и River Sand
    • Разница между бетоном M25 и M30
    • Разница между строительным раствором и бетоном
  • Разница между N и P >>
    • Разница между односторонней и двухсторонней перекрытиями
    • Разница между OPC и PPC
    • Разница между пластификатором и суперпластификатором в гражданском
    • Разница между уровнем цоколя, уровнем подоконника и уровнем перемычки.
  • Разница между P и W >>
    • Разница между предварительным и последующим натяжением
    • Разница между коротким столбцом и длинным столбцом
    • Разница между древесиной и деревом
• Excel лист
  • Как к >>
    • Как структурно проектировать здание >>
      • Как структурно проектировать здание / дом, шаг за шагом, часть 1 (односторонняя простая опорная плита)
      • Как структурно проектировать здание / дом, шаг за шагом, часть 2 (двухсторонняя плита с простой опорой)
      • Как выполнить структурное проектирование здания / дома. Пошаговая часть-3 (проектирование перекрытий)
      • Как структурно проектировать здание / дом. Пошаговая часть-4 (Дизайн колонн)
    • Как строить здание, шаг за шагом
    • Как рассчитать количество стальной плиты по чертежу | BBS плиты
    • Как рассчитать лестницы
    • Как произвести расчет земляных работ в Excel Лист
    • Как узнать стоимость строительства дома
  Пошаговая оценка здания
  • в таблице Excel
  • Смета на строительные работы
  • Калькулятор затрат на строительство дома Таблица Excel
  • Калькулятор затрат на строительство дома в Excel для первого этажа (G.F.), G.F. + 1, G.F. + 2, G.F. + 3,
• Инструменты
  • Анализ скорости >>
    • Калькулятор темпов анализа кирпичных работ
    • Расчет расхода бетона Калькулятор
    • Анализ скорости сухого бедного бетона
    • Калькулятор расчета скорости штукатурки
  • Калькулятор кирпичной кладки

Свайный фундамент | Статья о свайном фундаменте по The Free Dictionary

— основание, в котором сваи используются для передачи нагрузки от конструкции на грунт. Свайный фундамент состоит из свай и соединяющего их фундаментного мата (рисунок 1). Выбор между свайным фундаментом и обычным фундаментом на натуральном основании определяется экономическими и техническими соображениями. Эти соображения включают инженерно-геологические условия на строительной площадке и особенности планируемого здания или сооружения.Свайные фундаменты особенно подходят, когда здание или конструкция должны быть возведены на неустойчивой почве или почве, насыщенной водой. Во многих случаях такие фундаменты существенно сокращают требуемые земляные работы и расход бетона.

Шаг свай зависит от вида и величины нагрузок, действующих на фундамент. Одинарные сваи используются под независимыми опорами; ряды свай укладываются под непрерывные опоры; под колонны используются скопления свай; и

Рисунок 1. Свайный фундамент: (1) фундаментный мат и (2) сваи.

поля свай используются под конструкциями, занимающими небольшую площадь и испытывающими значительные вертикальные нагрузки. Бетонные сваи используются там, где на фундамент действуют значительные боковые силы. Длина свай выбирается с учетом свойств грунта на строительной площадке. Нижние концы свай необходимо утопить в плотном грунте.

Сваи подразделяются на две категории в зависимости от свойств почвы на нижнем конце сваи.Торцевые сваи опираются на практически несжимаемый грунт; плавающие сваи погружаются в грунт однородной плотности и передают свою нагрузку на грунт как через нижнюю, так и через боковые поверхности.

Правильное определение несущей способности свайного фундамента — основа проектирования надежного и экономичного фундамента. Несущая способность свай может быть определена по инженерно-геологическим изысканиям, по данным статического зондирования грунтов и по результатам испытаний свай статическим и динамическим нагружением.Испытание свай статическими нагрузками — самый надежный метод. Однако, поскольку этот метод требует больших затрат труда, особенно для буронабивных свай, его применение ограничивается зданиями и сооружениями с большими нагрузками в случаях, когда существующие геологические условия неблагоприятны.

СПИСОК ЛИТЕРАТУРЫ

Большая Советская Энциклопедия, 3-е издание (1970-1979). © 2010 The Gale Group, Inc. Все права защищены.
