Устройство буронабивных свай с применением обсадных труб: технология и диаметры в компании «Райдекс»

Буронабивные сваи представляют собой сварную конструкцию цилиндрической формы, которая состоит из продольной рифленой арматуры класса А1–А3, соединенной поперечными круглыми перемычками. Диаметр прутков определяется размерами конструкции.

Иными словами, туронабивные сваи – это вид забивки свай, выполнение которого заключается в бурении скважины, установки в ней металлической арматуры и заполнения бетоном.

Условия выбора технологии

Технология буронабивных свай с обсадной трубой является одной из наиболее безопасных в современном строительстве. Она применяется:

• на территории с очень плотной застройкой;
• на оползневых грунтах и участках со значительным уклоном;
• в местностях со сложными геологическими условиями (например, повышенной сейсмичностью).

Использующаяся при установке обсадная труба обеспечивает безопасность свайных работ любой сложности.

Буронабивные сваи – применяются в местах, где технически невозможно возвести другой вид фундамента.

Технология устройства буронабивных свай с обсадной трубой является универсальной и может использоваться при закладке фундамента для зданий различной архитектуры и назначения. Такой метод применяется для жилых домов, производственных объектов, административных, торговых и иных сооружений. В силу своей высокой надежности он особенно востребован в транспортном и мостовом строительстве.

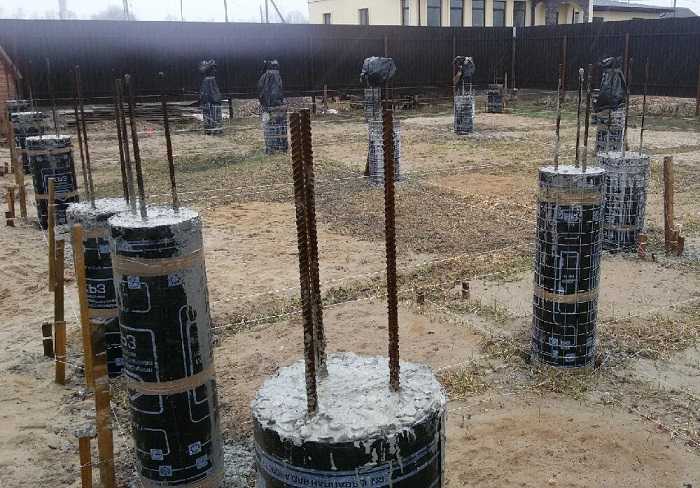

Классификация и конструкция буронабивных свай

Технология устройства буронабивных свай представляет собой использование бетона и арматурных стержней.

Для производства фундамента используются способы исходя от вида залегающего грунта на стройплощадке:

• Сухой способ. Применяется для свай, не требующих подготовки по укреплению стенок скважин. Рекомендуется использовать для грунтов, не оползающих при пробуривании скважины и не обваливающихся после и во время заливания бетона. Пример таких грунтов: глинистые тугопластичные и от полутвёрдой до твёрдой консистенции.
• Укрепление стенок скважин повышенным водяным давлением или раствором глины . Метод применяется от обваливания при прорезании водонасыщенных неустойчивых грунтов (глинистые мягкопастичной и текучепластичной консистенции).

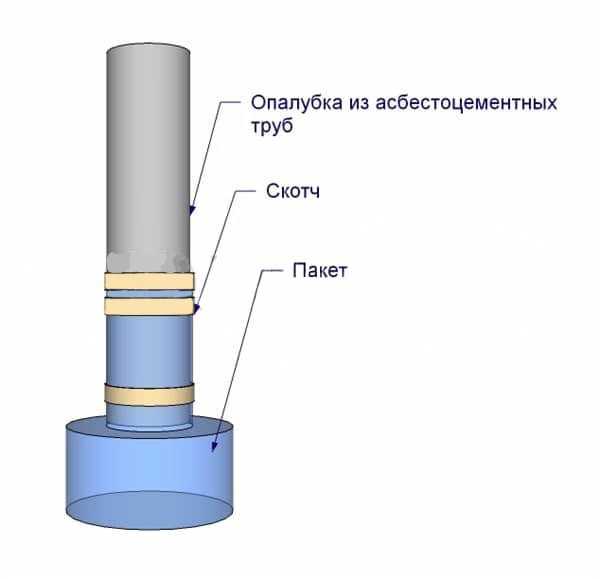

• С использованием трубчатых оболочек (трубобетонные). Используется при строительстве на водонасыщенных разнородных глинистых грунтах текучей консистенции с прослойками песков и супесей. Применение при возведении особо ответственных сооружений и при стройке на территории, покрытой водой.
• С использованием обсадных труб. Используются в слабых, водянистых грунтах и с повышенной высотой грунтовых вод.

Особенности применения обсадных труб

Они представляют собой конструкцию из стальных цилиндров, соединенных анкерами или резьбовым крепежом. Обсадные трубы для буронабивных свай могут извлекаться, после того как бетон залит, или оставаться в грунте.

Первый вариант применяется при работах в проблемных и влажных грунтах. Обсадная труба защищает скважину от проникновения грунтовых вод и обрушения стенок. Ее извлечение производится сразу после заполнения полости бетоном.

Второй вариант используется, если работы ведутся в глинистой, песчаной или супесчаной почве с высоким уровнем грунтовых вод. Последние могут разрушить сваю на стадии отвердевания бетонного раствора. Обсадная труба в этом случае выполняет дополнительную защитную функцию.

Преимущества буронабивных свай

Малый уровень шума. Это позволяет вести работы ночью. При установке свай с обсадной трубой отсутствует вибрация, поэтому такая технология может применяться недалеко от жилых зданий.

Экономичность. Конструкция изготавливается прямо на месте строительства с использованием монолитного бетона. Общая стоимость сваи с трубами будет меньше, чем цена готового ЖБИ тех же размеров.

Надежность. Несущая способность буронабивных свай более высокая, чем у забивных. Каждая конструкция выдерживает нагрузку до 400 тонн (до 15 тонн на 1 погонный метр). Применение труб исключает образование в скважине шеек из смеси грунта и воды.

Универсальность. Устройство буронабивных свай с применением обсадных труб может производиться на грунтах любого типа: песчаных, гравийных, рыхлых, плотных и других. Работа по такому способу позволяет выполнять задачи в скальных породах, например, разбуривать и извлекать валуны.

Оперативность. В данной технологии применяется компактное и мобильное оборудование, которое легко доставляется на объект строительства. Количество установок определяется требуемыми темпами закладки свай. При этом стоимость работ и их высокое качество остаются неизменными.

Технология устройства буронабивных свай с обсадными трубами

Предварительный этап. Специалисты выезжают на объект. Производится инженерно-геологическое исследование местности. Определяется тип почвы, наличие/отсутствие уклона, оползневых явлений, уровень залегания грунтовых вод и т. д. Полученная информация учитывается в дальнейших работах.

Проектирование. Расчет буронабивных свай и необходимых обсадных труб выполняется с учетом следующих факторов:

• давления, оказываемого оползневыми грунтами;
• глубины заложения труб и свай в коренные породы;
• расстояния между сваями, расположенными в одном ряду.

Производится проверка на возможность отклонения от вертикали, на сдвиги по плоскости в сторону падения, перемещение в толще коренных пород по менее плотным прослойкам.

Подготовленная скважина с металлическим каркасом заполняется бетонным раствором. Для этого используется способ вертикально перемещающейся трубы. На последней установлен вибратор, уплотняющий бетонный раствор, которым залит каркас. По мере того как скважина заполняется, обсадная труба извлекается наружу.

Использующаяся техника

Casagrande B155E. Оборудование предназначается для установки буронабивных свай методом вертикально перемещающейся трубы. Casagrande B155E используется для укладки конструкций с заглублением до 50 м. Ширина техники составляет 2500 мм со сдвинутыми гусеницами и 3900 мм – с выдвинутыми. Установка оснащена двигателем 3126 B ATAA мощностью 150 кВт (при 1800 об/мин). Максимальный диаметр бурения для сваи составляет 1500 мм, с обсадным столом – 1300 мм.

Casagrande B300XP. Модель отличается широкой функциональностью и может применяться при работе по различным методам: Jet Grouting, «стена в грунте», келли-штанга и т. д. Максимальный диаметр бурения Casagrande B300XP составляет 2500 мм, глубина – до 90 м. Высокий крутящий момент и мощность двигателя дают возможность быстро и качественно выполнять свайные работы любой сложности.

100+ объектов выполнено

Объект в промышленно-логистическом парке Новосибирска

Новосибирская область 2018 г.

Подробнее

Мостовой переход через реку Енисей в г. Кызыле

Республика Тыва 2018 г.

Подробнее

Западно-сибирский комплекс глубокой переработки углеводородного сырья (УВС) в полиолефины

Тобольск 2016 г.

Подробнее

Жилой дом по ул. Дуси Ковальчук

Новосибирск 2015 г.

25 этажный жилой дом в центре города, в плотной застройке

Подробнее

Многоэтажный жилой дом на ул. Сибревкома

Новосибирск 2015 г.

25 этажный жилой дом с подземной автостоянкой.

Подробнее

Жилой дом на ул. Декабристов

Новосибирск 2014 г.

Многоэтажный жилой дом с помещениями общественного назначения и подземной автостоянкой

Подробнее

Жилой дом по ул. Военная горка

Новосибирск 2014 г.

Многоэтажный жилой дом с общественными помещениями и подземной автопарковкой

Подробнее

Жилой дом по ул. Семьи Шамшиных

Новосибирск 2013 г.

Подробнее

Жилой дом по улице 1905 года

Новосибирск 2013 г.

Подробнее

Многоэтажный жилой дом на ул. Коммунистической

Новосибирск 2015 г.

Устройство горизонтальных грунтовых анкеров по технологии «Атлант»

Подробнее

Промышленный объект в Иркутской области

Иркутск 2017 г.

Подробнее

Тепловая станция Алтайский край

Барнаул 2017 г.

Подробнее

Смотреть объекты

Наши предложения

Строительная компания «Райдекс» проводит работы по установке буронабивных свай диаметром до 2500 мм на глубину до 90 м. Размеры конструкции и заглубление подбираются по типу грунта и величине нагрузки. Помимо метода «в обсадной трубе» мы также используем способ «стена в грунте». Он предусматривает устройство выемок и траншей различной конфигурации, в которых затем возводятся сборные или монолитные конструкции из железобетона. Этим способом могут сооружаться подземные гаражи и переходы, туннели для метро, фундаменты зданий, отстойники. Чтобы обсудить работы на объекте, позвоните специалистам по контактному номеру или заполните форму заявки, и мы с Вами свяжемся.

Трубы, лаги, сваи для забора: цена за шт.

Купить трубы, лаги и сваи по выгодным условиям.

Благодаря своей несущей способности и поперечной жесткости стальные трубы пользуются большим спросом в строительстве. Их повсеместно используют для сборки металлических конструкций самых разных видов, в их числе лестницы, пандусы, теплицы, навесы, ангары, ограждения, павильоны, спортивные снаряды, всевозможные каркасы и сооружения. Производственная компания «Профлист металл» занимается производством и продажей труб, лагов, свай  и предлагает сертифицированную продукцию по выгодным условиям. Собственная производственная база позволяет нам выпускать широкий ассортимент изделий с высокими эксплуатационными характеристиками в строгом соответствии с действующими стандартами. По всем вопросам сотрудничества вы можете обращаться к нашим специалистам по указанным на сайте контактам  + 8 (800) 707 76 94, +7 (812) 603-49-30, +7 (499) 450-97-07, E-mail: [email protected]. Вы также можете заказать обратный звонок. Мы обязательно перезвоним в указанное вами время.

Трубы

Металлическая прямоугольная труба — это разновидность металлопроката, представляющая собой пустотелое изделие вытянутой формы с прямоугольным сечением, обладающее высокими прочностными характеристиками. В зависимости от сферы применения сегодня можно купить трубный прокат с прямоугольным сечением из стали, меди, латуни, алюминия и бронзы.

В качестве опор и направляющих для металлического ограждения чаще всего используют металлическую трубу прямоугольного или квадратного сечения.

Этот материал имеет существенные преимущества перед другими вариантами:

• долговечность,

• не требуется регулярная обработка и ремонт (как в случае с деревянными столбами),
• доступная цена (гораздо дешевле кирпичных столбов),
• удобство монтажа.

Для опор выбирают трубы с квадратным профилем. Чем выше и тяжелее забор, тем мощнее должны быть столбы. Поперечины могут быть менее широкими, удобно использовать трубы с прямоугольным сечением.

Оптимальные параметры труб для забора в зависимости от его высоты

Высота забора   Параметры                Параметры лаг

                              опорных труб

До 1,5 м                 40х40 мм                                40х20 мм

                        50х50 мм                                50х25 мм

До 2,5 м                60х40 мм                                40х20 мм

                               60х60 мм                                60х40 мм

Выше 2,5 м          80х80 мм                        60х60 мм

Выше 3 м            100х100 мм                        60х60 мм

Толщина металла – тоже значимый критерий при выборе. Чем она больше, тем прочнее и долговечнее труба. Но увеличение толщины значительно повышает цену материала. Обычно трубы размерами до 60х60 мм имеют толщину 2 мм, 80х80 мм – 3 мм, трубы шириной более 100 мм имеют стенку толщиной 4 мм.

Типы труб

Существует два основных типа труб: круглые, профильные. Каждый вид по-своему хорош, однако есть свои отличия:

• Сечение круглых опор при минимальных затратах материала является более прочным. Встречаются более тонкие, они выдерживают все равно немалую нагрузку, удобно вкручиваются воротом в мягкую почву.
• Прямоугольные прогоны удобнее монтировать к профильным трубам. За счет плоский поверхности контактных краев сварка берется лучше, образуя более прочную конструкцию. Их проще резать, за счет чего значительно сокращаются рабочие часы.

Профильные аналоги обычно используют при установке профилированного листа и штакетника из металла. Данный вариант может быть оснащен закладными деталями, которые значительно упрощают задачу по установке заборного полотна, в частности, крепление лаг. Трубы заборные иногда предлагаются с защитными элементами на торцевых участках. Это снижает вероятность проникновения влаги внутрь изделия.

Покрытие

Стальные трубы, которые используют в качестве столбов и лаг для забора в самом дешевом варианте могут не иметь покрытия. Обычно их красят уже после установки. Но более надёжную защиту от коррозии обеспечит фабричное покрытие, которое может состоять из одного слоя или комбинации нескольких. Для их нанесения применяют такие технологии:

• оцинкование,

• грунтование,
• полимеризация,
• порошково-полимерное окрашивание.

Хотите купить трубы, лаги и сваи ДЁШЕВО, обратитесь в компанию «Профлист металл».

Лаги

Лаги для забора – это поперечные крепления (перекладины). Их называют по-разному: прожилины, перемычки.

Лаги крепят к заборным опорным столбам разными способами. Вместе со столбами лаги составляют так называемый заборный скелет. Они служат опорой для крепления самого материала забора – будь то деревянный/металлический штакетник, профлист, или любой другой материал, формирующий забор. При этом лаги выполняют функцию по приданию каркасу забора дополнительной прочности.

Чаще всего в качестве поперечных перекладин используют профильную металлическую трубу, в некоторых случаях – деревянные бруски. Реже – уголки, швеллера и другие материалы, имеющиеся под рукой.

Металлические лаги

Металл – самый популярный материал, для изготовления лаг. Это обосновано прежде сего прочностью и долговечностью материала.

Металлические прожилины для забора – вне конкуренции, плюсы:

• прочность и долговечность

• простота монтажа
• сравнительно низкая стоимость при высоком качестве
• широкий ассортимент и наличие на рынке металла

Лаги для забора из профнастила – это один из основных элементов конструкции ограждения, представляющий собой поперечины, закрепляющиеся к опорам. Лаги используются для крепежа забора из профлиста, и их количество может изменяться с учетом массы профнастила и вида используемых опорных столбов.

Сечение лаг, длина и количество

Опытные строители рекомендуют применять во время возведения забора два вида профтрубы:

• Круглого сечения. Их используют для опор.

• Квадратного или прямоугольного сечения. Они применяются для поперечных лаг.

Так, на ограждение расходуется два вида трубопроката. Для лаг требуются относительно тонкие трубы, а для опор – с более значительными габаритами. Это помогает экономить на покупке дорогих изделий с большим сечением.

Способы крепления лаг

• Сварка. Самый распространенный и простой способ крепления – сварка. Лаги привариваются к столбам для забора, также сваркой стыкуются между собой. Такое крепление прочное и помимо навыков сварки и сварочного аппарата не требует дополнительных затрат на дополнительные виды крепежей.
• Крепление к ушкам столбов. Если вы купили заборные столбы с уже приваренными ушками, тогда крепите лаги болтами. Это мероприятие более затратное по времени и деньгам, нежели сварка.


Сначала надо отрезать нужную длину лаги, затем — просверлить отверстия под болты и прикрутить. Например, для забора длиной 50 метров, надо просверлить около 200 отверстий в лагах, приобрести 200 болтов.

Заборный столб с приваренными ушками, на рынке предлагается по стоимости дороже, нежели без них. Поэтому приобретение столбов с предусмотренными креплениями к лагам – экономия сомнительная. Проще прожилины для забора приварить к столбам, нежели прикрутить.

В нашей компании Вы можете купить трубы, лаги и сваи оптом и в розницу по привлекательной цене.

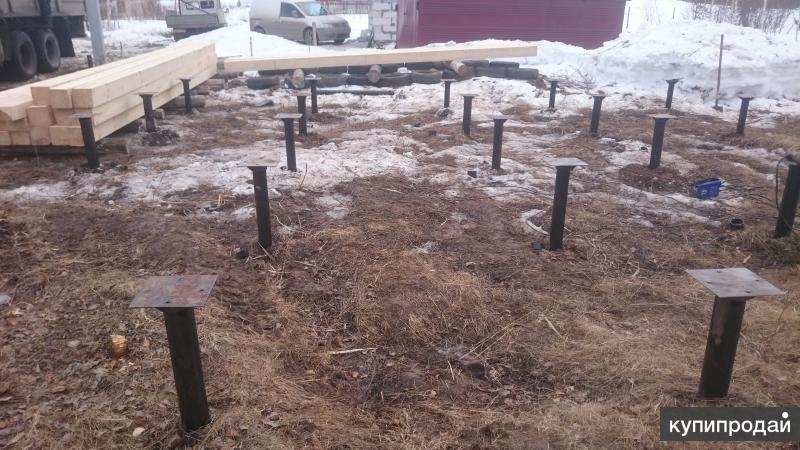

Сваи металлические

Сваи металлические получили широкое распространение при постройке сооружений разных типов в местностях с неровным рельефом, на различных видах грунта. Это связано с быстротой возведения фундамента, доступностью материала, возможностью самостоятельного проведения работ.

Наиболее часто железные опоры применяются при строительстве оснований под следующие типы конструкций: деревянные бани; постройки хозяйственно-технического назначения; дома из бруса; каркасно-щитовые сооружения; заборы и калитки, ворота; нетяжелые домики, рассчитанные на непродолжительный срок эксплуатации; навесы, беседки на берегу водоема; временные постройки: киоски, торговые павильоны; билборды; мосты, причалы и прочие гидротехнические сооружения.

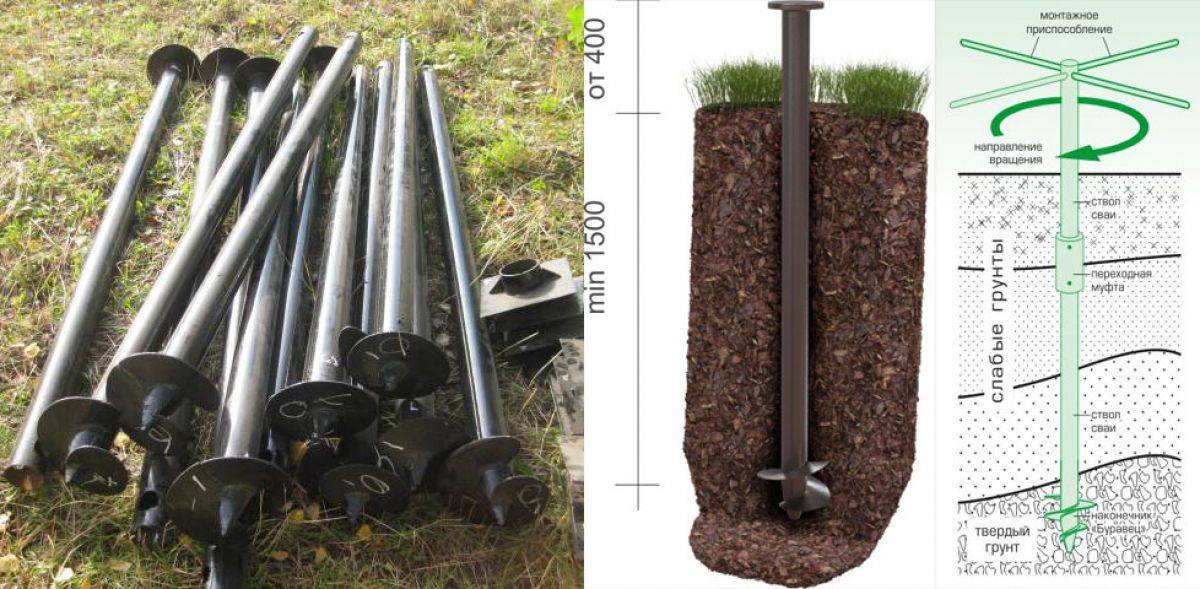

Классификация свай

Классифицируют металлические опоры по различным признакам.

По способу монтажа делят на:

• забивные;
• винтовые.

Самодельная продукция может изготовляться, как для вкручивания, так и для забивания.

По размерам лопастей :

• широколопастные;
• узколопастные.

По количеству лопастей:

• однолопастные;
• многолопастные.

Однолопастные винты используют при строительстве легких сооружений.

Многолопастные опоры обладают повышенной устойчивостью к горизонтальным нагрузкам. Их применяют под постройки в несколько этажей, во время ведения строительных работ на склонах.

Узколопастные винты используют на твердых, либо каменистых почвах.

По способу изготовления Бывают:

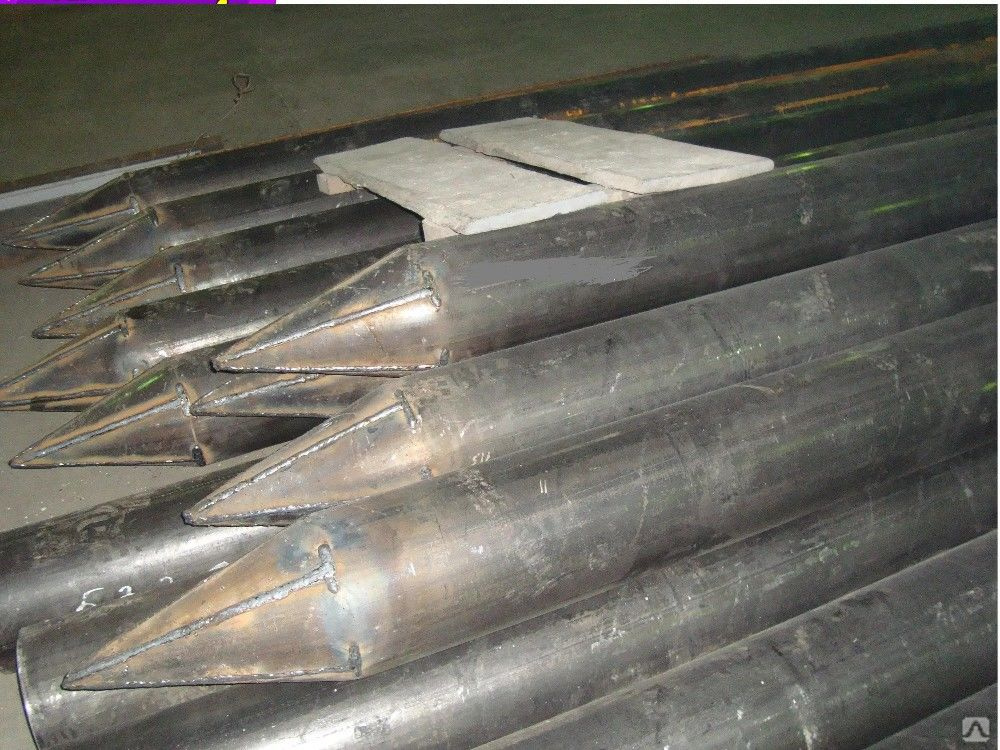

• Сварные. Создаются плазменной резкой. Это металлические конусовидные трубы с приваренными лопастями на конце. Перед поступлением в продажу обрабатываются антикоррозийными средствами. Отлично подходят для возведения заборов. Цена доступна. А вот для беседок, домов необходимо выбрать литые свайные опоры.
• Литые. Имеют цельную конусовидную форму за счет литья металла. Способны выдерживать большие нагрузки, поэтому широко применяются в малоэтажном строительстве. В зависимости от того, на каких грунтах будут вестись работы, литые трубы берутся с разным диаметром лопастей. Для вечномерзлых почв рекомендуется брать поменьше, чтобы удобнее было ввинчивать. Для устойчивых грунтов лопасти должны быть крупными. Стоят они немало.
• Комбинированные. Из названия ясно, что в них объединили элементы первых двух типов. Подойдут для установки легковесных сооружений, заборных конструкций. Цена на них невысокая.

Преимущества забора на сваях:

• Долговечность. Срок службы винтовых свай достигает 100 и более лет.
• Надежность крепежа. При установке труба ввинчивается, сохраняя прежнюю плотность грунта.
• Способность выдерживать высокие нагрузки в несколько тонн, чтобы возводить забор из кирпича, камня, ковки. Одна свая выдерживает до 4 т.
• Возможность круглогодичного монтажа. Строительство допускается проводить даже зимой.
• Быструю установку. Для вкручивания одной опоры потребуется не больше 30 минут. Если весь процесс не подразумевает применения бетонирования, то работы выполняются быстро и без спецтехники.
• Демонтированные сваи разрешается применять повторно.
• Низкую цену. Выйдут в половину дешевле, чем возведение ленточного или столбчатого фундамента.
• Не нужно проводить подготовительные работы перед крепежом. Их удобно фиксировать даже между деревьями.

Только у нас Вы можете купить трубы, лаги и сваи по заниженным ценам.

Производственная компания «Профлист металл» предлагает широкий ассортимент трубы, лаги и сваи с доставкой по оптимальной цене. Мы даем гарантию на все виды изделий. Используем проверенные материалы Российских производителей в качестве которых не сомневаемся. Купить трубы, лаги и сваи можно в комплекте с дополнительными элементами (крепежи, доборные элементы и др.)  по самой низкой стоимости.

Наша компания располагает собственным автопарком грузового автотранспорта. Мы осуществляем доставку по всей Москве, Санкт Петербургу и по другим городам России. Стоимость доставки определяется в зависимости от километража, габаритов, массы и объема доставляемого товара.

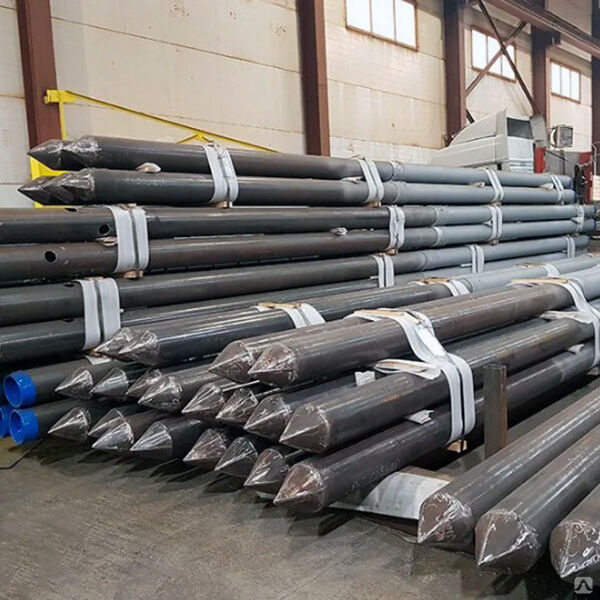

Что такое трубная свая? | Eiffel Trading

Трубные сваи представляют собой сварные, спирально-сварные или бесшовные стальные трубы. Они используются для глубоких фундаментов и для передачи нагрузок от зданий и других сооружений на глубокие, подземные слои грунта. Они помогают противостоять давлению нагрузки, допуская точечный подшипник и трение о кожу. Трубные сваи вбиваются на место с помощью пластин или наконечников и могут быть закрытыми или открытыми. Некоторые трубчатые сваи заполнены бетоном, чтобы максимизировать прочность и несущую способность. Иногда более крупные и толстые трубчатые сваи являются более экономичным вариантом, чем заполнение бетоном меньших и более тонких свай.

Преимущества трубчатых свай

В отличие от других вариантов глубоких фундаментов, трубчатые сваи обладают рядом преимуществ. Они снижают затраты, поскольку их можно адаптировать к конкретным требованиям к несущей способности. Они просты в управлении и установке, их легко проверить и протестировать перед использованием. Они крепкие и вряд ли треснут или иным образом повредятся, пока их вбивают в землю. Кроме того, трубчатые сваи могут быть добавлены для поддержки фундамента после строительства и на различных этапах строительства.

Обычные размеры

Трубчатые сваи бывают разных размеров, которые могут выдерживать нагрузку от 50 до 500 тысяч фунтов. Они могут быть от нескольких дюймов в диаметре до нескольких футов в диаметре. Обычные размеры варьируются от 8 дюймов в диаметре до более 50 дюймов в диаметре. Если вы хотите купить бывшую в употреблении трубную сваю, у вас не должно возникнуть проблем с поиском большого количества вариантов в этом диапазоне, с наибольшим количеством вариантов в диапазоне диаметров от 18 до 28 дюймов. Трубчатые сваи могут быть соединены вместе для создания свайных конструкций длиной в сотни футов.

Области применения

Трубчатые сваи могут быть использованы для создания следующего:

• Фундаменты зданий

• Фундаменты мостов

• Фундаменты автомобильных дорог 9000 8

• Фундаменты морских сооружений

• Док фундаменты

• Фундаменты морских сооружений

• Фундаменты железных дорог

• Фундаменты нефтепромыслов

• Фундаменты опор связи

• Фундаменты под колонны

Это лишь некоторые из возможных вариантов применения трубчатых свай. Они полезны, когда структура или здание большое и тяжелое. Они также отлично подходят для использования в районах с плохим качеством почвы или допускают только небольшую глубину, если только сваи не забиваются глубоко в землю. Для морских применений трубчатые сваи — отличный выбор для обеспечения дополнительной поддержки фундамента на дне океана или дне канала.

Преимущества покупки б/у

Сталь рассчитана на длительный срок службы и сохраняет свое качество, поэтому вам не придется беспокоиться о том, что свая из бывших в употреблении труб справится со своей задачей. Наиболее часто используемые трубные сваи на рынке были излишками от предыдущего проекта фундамента или были утилизированы после использования в трубопроводах. Покупка бывших в употреблении стальных трубных свай может сэкономить вам приличную сумму денег. Цена бывших в употреблении трубных свай на нашем веб-сайте обычно колеблется от 0,25 до 0,40 долларов за фунт. Это значительно дешевле, чем новые трубные сваи, и может помочь вам значительно сократить общие затраты по проекту. При покупке подержанных труб убедитесь, что сваи были должным образом проверены на кривизну и повреждения.

Заключительные мысли

Трубчатые сваи являются ценным дополнением к глубоким фундаментам и подходят для многочисленных применений и строительных проектов, требующих глубоких фундаментов. Трубные сваи можно приобрести новыми или бывшими в употреблении, а широкий выбор вариантов покупки поможет вам найти подходящие трубные сваи для вашего проекта по правильной цене.

Покупайте и продавайте с Eiffel Trading

Знаете ли вы, что Eiffel Trading — это универсальный магазин для всех ваших потребностей в тяжелых строительных материалах и оборудовании? С запасом материалов от бывшая в употреблении трубная свая , до новая двутавровая свая , до бывшая в употреблении и лишняя труба из ПЭНД … у нас есть все! Кроме того, наше оборудование включает траншейных ящиков , сваебойных станков , секционных барж и многое другое.

Все наши объявления постоянно обновляются, но если вы не видите то, что ищете, создайте объявление о розыске .

Готовы продать подержанное тяжелое оборудование или строительные материалы? Разместите свои продукты сегодня на онлайн-рынке Eiffel Trading.

Если у вас есть какие-либо вопросы или вам нужна дополнительная информация, позвоните нам по телефону 1-800-541-7998 или напишите по электронной почте [email protected] .

труба | nucorskyline.com

Стальная труба

Nucor Skyline имеет большой опыт в производстве трубных свай для стальных фундаментов в Северной Америке. Благодаря нашим производственным предприятиям, расположенным в стратегически важном месте, мы можем удовлетворить потребности любого государственного или частного проекта в регионе.

Стальная труба обладает механическими и физическими характеристиками, которые делают ее одним из самых универсальных строительных материалов. Как конструктивный элемент стальная труба остается непревзойденной по сравнению с альтернативными материалами. Гибкость производственного процесса, контроль качества и низкие производственные затраты делают стальные трубы новой формой стали во многих отраслях промышленности.

Преимущества стальной трубы Nucor Skyline

• Широкий диапазон диаметров, толщин и длин
  • Прямой шов ERW: наружный диаметр от 2-3/8” до 24”; Толщина до 0,625 дюйма
  • Спиральный шов: внешний диаметр до 120 дюймов; 1 дюйм Толщина
  • Катаный и сварной: Внешний диаметр до 204 дюймов; 2,25 дюйма Толщина
  • Микросвая: внешний диаметр 5,5–20 дюймов; Первичный и вторичный
• Нестандартные длины и толщины
• Услуги по изготовлению на заказ
• Труба со спиральной сваркой, принятая DOT в сейсмически активных районах
• Возможности внутреннего и стороннего тестирования
• Расплавлено и произведено в США

Типы стальных труб

Nucor Skyline производит три типа труб из стали со схожими физическими и химическими свойствами. Все они сварены в соответствии с требуемой спецификацией и обладают такой же прочностью, как и основной материал.

Прямошовная электросварная труба (ERW)

Труба ERW изготовлена ​​из рулонной стали со сварными швами, идущими параллельно трубе. Ширина змеевика такая же, как окружность трубы, ограничивая диаметр до 24 дюймов. Тем не менее, производственный процесс является быстрым, что делает его идеальным для больших производственных партий профилей диаметром 24 дюйма или меньше.

Узнать больше

Спирально-сварные трубы

Спирально-сварные трубы, как и ВПВ, также изготавливаются из рулонной стали. Разница в том, что катушка намотана под углом, поэтому сварной шов проходит по внешней стороне трубы в форме спирали. Это позволяет гораздо больше варьировать диаметр и толщину, чем трубы ERW. Труба со спиральной сваркой чаще всего используется для труб диаметром от 24 дюймов до 120 дюймов и толщиной 1,0 дюйма или менее.

Узнать больше

Катаные и сварные трубы

Прокатно-сварная труба изготавливается из отрезков толстолистового проката, свернутого в банки. Шов банки сваривается, а затем отдельные банки свариваются вместе, чтобы получилась готовая труба. Катано-сварные трубы могут быть изготовлены диаметром до 16 футов и толщиной более 2,0 дюймов.

Подробнее

Применение стальных труб

Несущие сваи

Глубокие фундаменты необходимы, когда неглубокие грунты недостаточно прочны, чтобы выдерживать нагрузки от конструкции. Трубчатые сваи обычно используются в глубоких фундаментах и ​​передают нагрузку от здания на более прочные слои грунта, находящиеся глубоко под землей. Нагрузки воспринимаются за счет трения кожи и точечного подшипника. Труба может вестись как с открытым, так и с закрытым концом, с наконечниками или пластинами. При забивании с помощью пластин трубы можно затем залить бетоном, чтобы придать свае прочность. Обычно деньги, потраченные на плиты, арматуру и бетон, лучше потратить на большую и толстую сваю. Размер трубных свай варьируется от нескольких дюймов до нескольких футов в диаметре, и их можно легко сращивать для создания свай длиной в сотни футов.

Кессоны

Кессоны чаще всего используются для строительства мостов, где необходимо пробурить материал русла реки под водой, чтобы установить сваи или фундамент опоры. Кессоны обычно представляют собой стальные трубы большого диаметра, более 10 футов и более. Катаные и сварные стальные трубы большого диаметра обеспечивают возможность установки этих высокопрочных фундаментных систем.

Обсадная труба для буровых валов

Обсадная труба, временная или постоянная, часто требуется при строительстве буровых валов. Обсадная труба используется для удержания отверстия в открытом состоянии во время установки арматурного каркаса и бетона. Возможность осмотра дна скважины и устранение любых отклонений в диаметре готовой пробуренной шахты обеспечивает гораздо более высокое качество готовой сваи. В «Стандартных указаниях по проектированию и установке свайных фундаментов» ASCE рекомендует коэффициент запаса прочности, который на 38 % выше по несущей способности буровых стволов без обсадных труб, чем с обсадными трубами.

Комбинированные стены

Трубы большого диаметра обладают высокой прочностью на изгиб и часто используются в комбинированных шпунтовых стенах. Комбинация трубчатых свай большого диаметра и стальных шпунтовых свай, которую часто называют комбинированными стенами, трубчатыми стенами или стенами с большими сваями, создает очень эффективную систему. Как и другие комбинированные стены, шпунтовая свая принимает на себя большую часть нагрузки, а шпунтовая свая передает нагрузку на трубу и грунт.

Конструкционные секции

Симметрия трубы придает ей одинаковую прочность на изгиб в любом направлении, что делает ее превосходным продуктом для устойчивости к продольному изгибу. Напряжение, необходимое для изгиба осевого элемента, уменьшается с увеличением длины. Радиус инерции имеет противоположный эффект и увеличивает способность сечения сопротивляться короблению. Секции W и HP имеют разные радиусы вращения (rx и ry) для осей X и Y, но остаются постоянными для трубы. Конечным результатом является то, что труба может выдерживать гораздо более высокие нагрузки при большой длине без опоры.

Резьбовая обсадная труба для микросвай

Микросваи представляют собой буронабивные монолитные сваи малого диаметра, большая часть приложенной нагрузки воспринимается стальной арматурой. Они строятся путем бурения скважины, часто с использованием обсадной колонны, затем размещения стальной арматуры и заливки отверстия цементным раствором. Микросваи имеют широкий спектр применения и становятся все более популярным методом поддержки и повторной поддержки фундаментов, сейсмической модернизации, стабилизации откосов и даже удержания грунта. Микросваи — это идеальные сваи для сложных площадок, где требуется низкий уровень вибрации или шума, или где ограниченный доступ, например, малая высота и затруднено бурение.

Знаковые столбы, опоры и линии электропередач

Знаковые столбы и опоры рассчитаны на то, чтобы выдерживать большие изгибающие нагрузки в основании конструкции. Доступность и широкий выбор толщин труб большого диаметра позволяют проектировщикам выбрать точный размер, необходимый для реализации их конкретного проекта. Трубы также могут поставляться очень большой длины, их легко сращивать и легко бурить в твердом грунте. Редукционные хомуты могут облегчить сращивание различных диаметров, чтобы сделать конструкцию максимально эффективной.

Добыча полезных ископаемых

Добыча полезных ископаемых ведется глубоко под землей в опасных условиях. Персонал, оборудование и вентиляционные шахты являются неотъемлемой частью шахты. Для сооружения шахт часто используют вертикальные секции труб. Большой диапазон диаметров и толщин делает стальные трубы предпочтительным материалом для различных требований к валу. Некоторые шахты имеют длину в сотни, если не тысячи футов, и трубы могут поставляться секциями с концами, подготовленными для сращивания. Стяжные кольца могут использоваться для минимизации толщины трубы.

Труба с буронабивными трубами

Прокладка подземных коммуникаций часто осуществляется с помощью буронабивных труб.
