Сваи из труб – материалы изготовления и варианты возведения

При строительстве дома на слабых грунтах или обводненных участках требуется установка свайного фундамента. Одним из решений, облегчающих его возведение, является использование в качестве подземных опор труб из металла, пластика или асбоцемента. Конструкции такого типа получили широкое распространение в малоэтажном строительстве. При их монтаже не требуется присутствие тяжелой строительной спецтехники и просторных площадок для ее размещения. Это значительно экономит финансовые затраты на устройство подземной части строения. Сваи на основе труб считаются оптимальным вариантом для фундаментов облегченных объектов, таких как дачные домики, бани, террасы, беседки, заборы и пр.

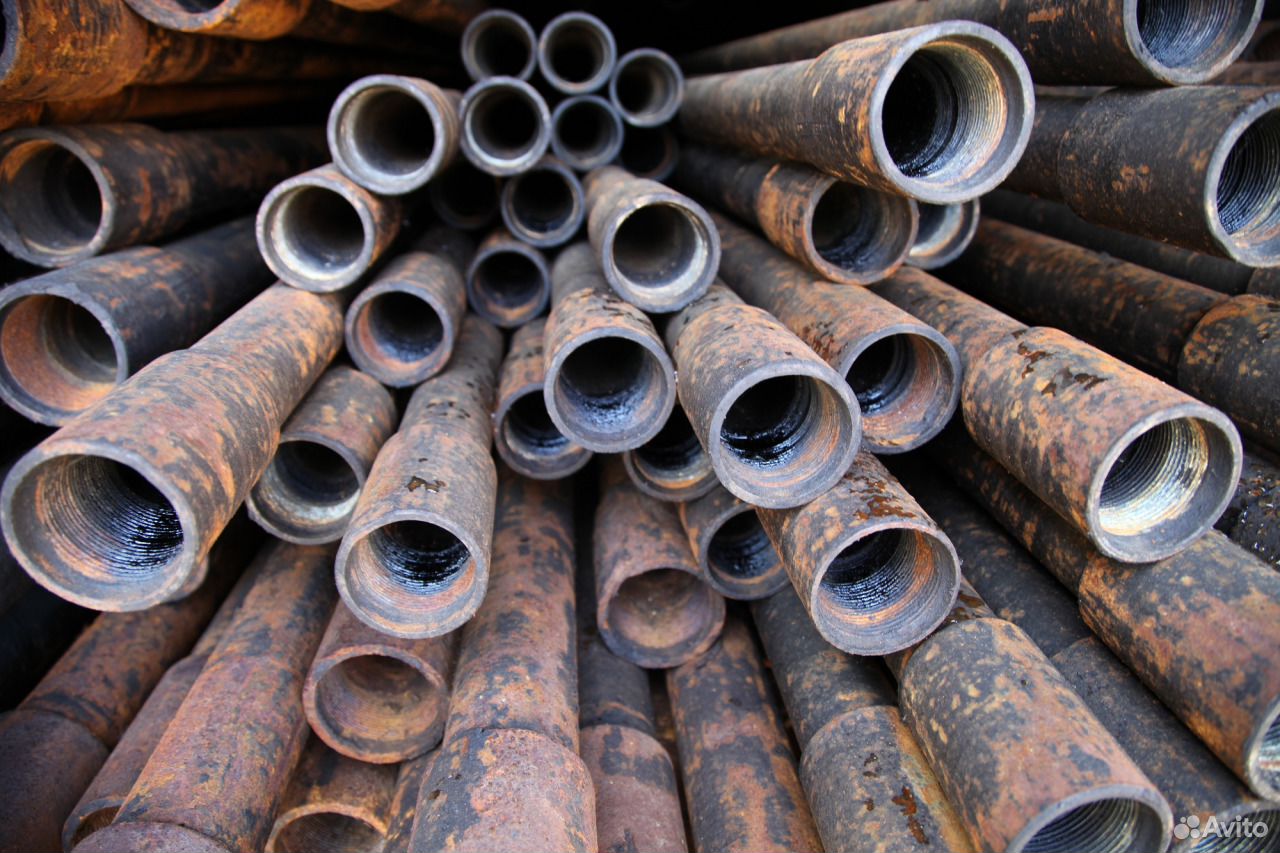

Виды труб, используемых для изготовления свай

Надежность и долговечность свай из труб во многом зависит от материала их изготовления, а способ установки элементов фундамента определяется, как правило, еще на стадии проектировании. Наиболее часто используют трубы:

  • металлические;
  • асбоцементные;
  • полимерные.

Критериями их правильного выбора являются оказываемые на конструкцию нагрузки, глубина промерзания грунта и его состав.

Металлические трубы обладают высокими прочностными характеристиками, но они в большой степени подвержены коррозийным процессам. Наличие в грунте блуждающих токов в совокупности с другими факторами значительно уменьшают сроки службы стальных изделий. Особенно это касается труб с электросварными швами. Но использование бесшовных толстостенных аналогов значительно повышает себестоимость возводимых свай, делая их экономически невыгодными в условиях малоэтажного строительства.

Асбоцементные трубы чаще всего применяют на затапливаемых участках, так как изделия из подобных материалов имеют хорошую устойчивость к намоканию. К тому же, они не подвержены коррозии. Такие сваи обладают необходимой прочностью для того, чтобы их можно было использовать в качестве фундамента под легкие каркасные постройки, дачные домики или бани. Относительно невысокая стоимость материала способствует существенной экономии денежных средств, выделенных под строительство.

Наиболее бюджетным решением считается использование для свайного фундамента труб из различных полимерных материалов. По сути, стенки трубы в таких конструкциях являются всего лишь несъемной опалубкой. Внешняя полимерная оболочка надежно защищает сваю от коррозийных процессов, особенно в грунтах с высоким уровнем содержания солей.

Виды и способы монтажа свай

Строительные технологии предусматривают различные варианты установки свайных опор. Способов, на самом деле, достаточно много. Фундаменты из труб бывают:

  • набивными;
  • винтовыми.

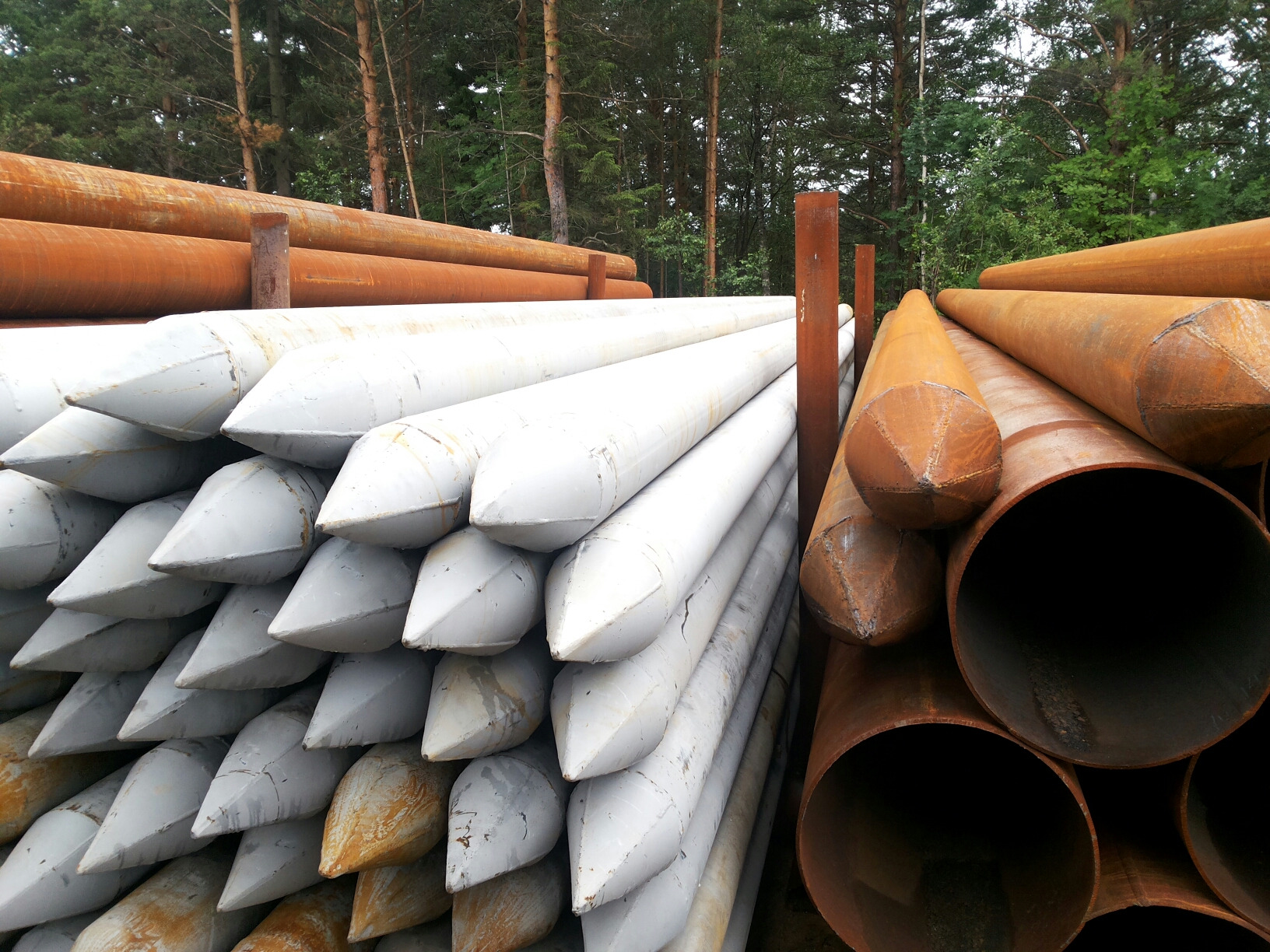

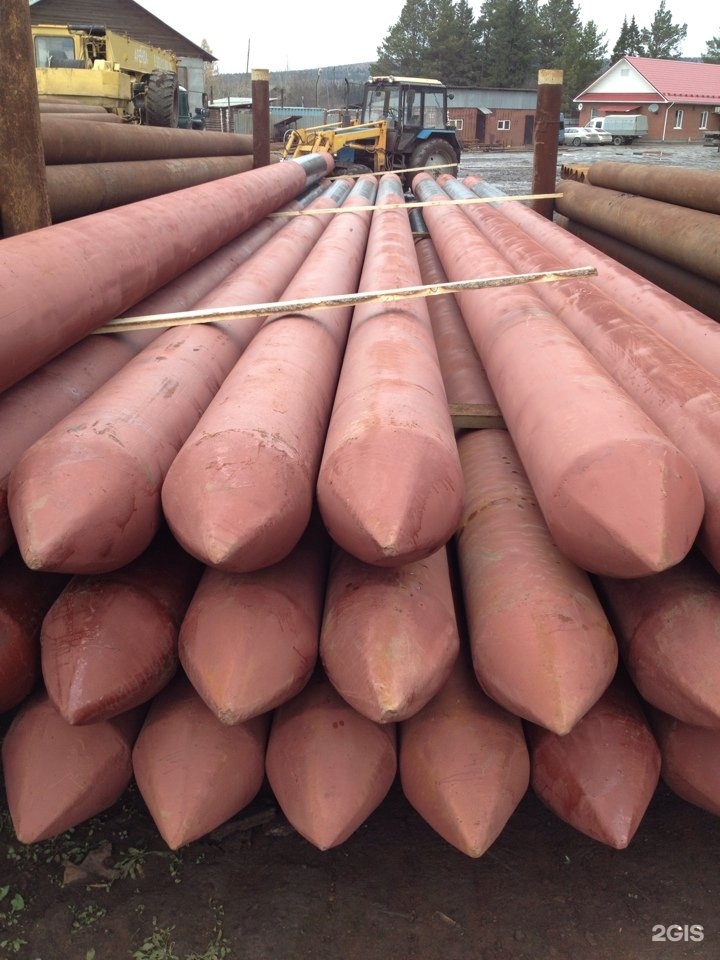

Для забивных свай используют только металлические трубы. Их монтаж осуществляют путем забивки или вдавливания стволов в грунт при помощи копра (в промышленных условиях), тяжелой кувалды или пресса. В этом случае сваи оборудуются наконечниками конической формы и оголовками. После установки, в полое тело трубы заливают бетон, который может заполнять ее полностью или частично. В результате, оболочка работает как несущая опора, а вся конструкция приобретает дополнительную жесткость.

Набивные сваи имеют множество различных способов монтажа. Но, несмотря на конструктивные особенности и разнообразие применяемых материалов, их объединяет предварительное устройство скважины, помещение в нее трубы и последующее заполнение полости бетоном или уплотненным грунтом. Отверстия в грунте выполняют путем:

  • механического бурения;
  • пробивки с использованием лидерной трубы или тяжелого конусного элемента;
  • вымывания грунта;
  • взрыва и т.д.

Повышение несущей способности свай из труб обеспечивается армированием или увеличением площади их опирания на нижние слои грунта (устройство пяты). При изготовлении комбинированных свай, в качестве оболочки могут использоваться трубы из различных материалов, выполняющих функцию несъемной опалубки.

Хотя винтовые сваи и относятся к отдельной категории, они представляют собой все те же металлические трубы, но с наваренной или отлитой спирально-винтовой лопастью. Изделия могут иметь или не иметь конусообразный наконечник, что зависит от грунтовых условий участка строительства. Их изготавливают из труб как промышленным, так и кустарным способом. Монтаж производится достаточно просто, даже без использования каких-либо механизмов. После вкручивания полости опор заливают бетоном.

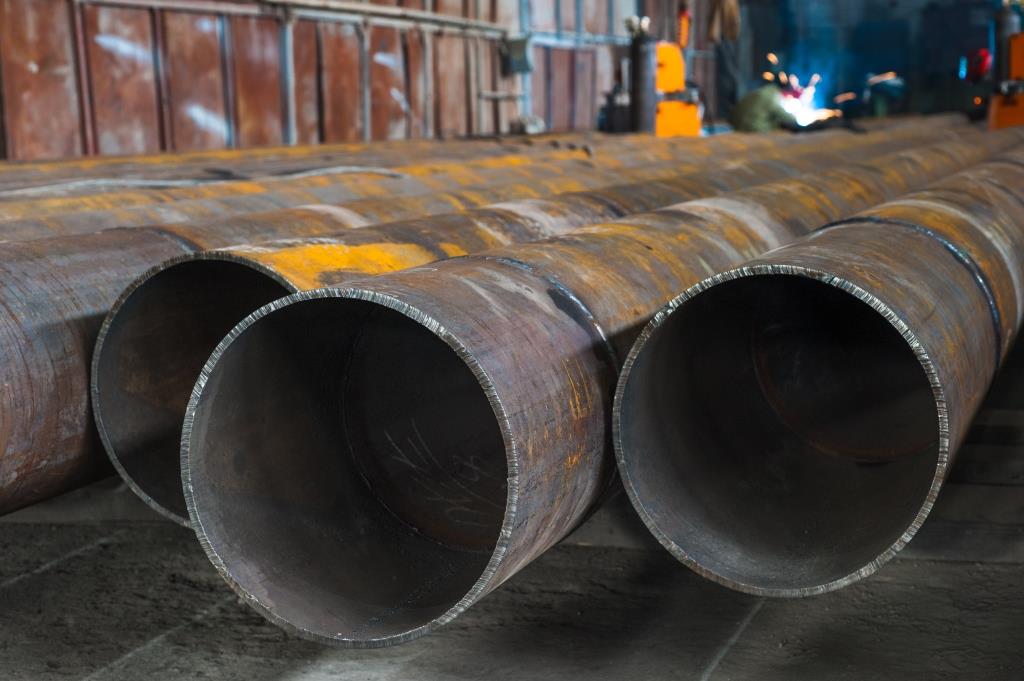

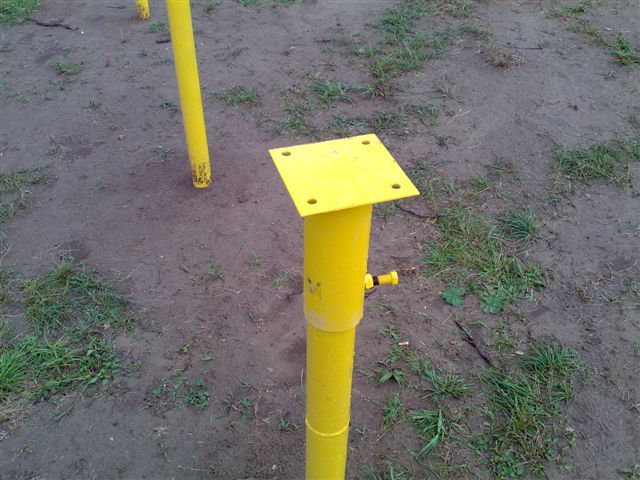

Металлические сваи под фундамент

Металлические сваи применяются для изготовления фундамента на слабых грунтах, участках со сложным рельефом, вблизи и непосредственно на водоемах. Такие сваи используют и на твердых грунтах, что сокращает сроки строительства объекта и уменьшает объем земляных работ.

Фундаментное основание на сваях из металла является оптимальным вариантом для возведения легких строений. Фундаменты с применением таких конструкций считаются высокоэффективными, выгодными и, в то же время, надежными. Применяются они в любых климатических условиях. Основным преимуществом является то, что точка опоры у них находится на надежной основе и расположена ниже уровня замерзания грунта.

Винтовые сваи

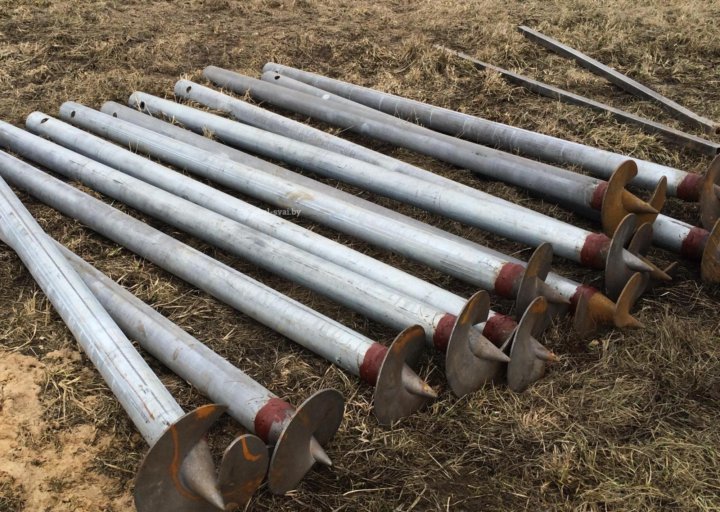

Металлические винтовые сваи

Фундаментные основы на винтовых сваях используют при строительстве сооружений на разных грунтах. Чаще всего на слабых почвах, в непосредственной близости от водоемов и на грунтах с неровной поверхностью участка.

Такой фундамент является относительно недорогой конструкцией и применяется в основном для постройки легких зданий и сооружений. Такие конструкции представляют собой толстотелую металлическую трубу и приваренные к ней в нижней части металлические полоски в виде спирали.

Достоинства металлических свай:

  • Объект на винтовых сваях можно сдать в более короткие сроки, чем на бетонном основании.
  • Можно использовать при возведении зданий на болотистых грунтах, в местах с повышенной влажностью и сложных рельефах.
  • Уменьшается объем тяжелых земляных работ и отпадает необходимость от выравнивания самого участка.
  • Такой фундамент позволяет выполнять работы рядом с расположенными подземными коммуникациями, а также в условиях плотной городской застройки.
  • После их установки можно сразу переходить к возведению строения.
  • Установку инженерных коммуникаций можно проводить одновременно с объектом.
  • Для возведения строения на металлических сваях подходит любое время года.
  • В некоторых случаях они могут быть использованы повторно.
  • Подлежат ремонту.
  • При вдавливании в грунт исключается вибрация.
  • Установку можно производить вручную с помощью 2-3 человек.

Недостатки

  • При вкручивании в каменистый грунт может поцарапаться защитный слой, что послужит возникновению коррозии.
  • Не исключается возникновения коррозии в связи с присутствием блуждающих электротоков в грунте.
  • При самостоятельной установке может произойти отклонение от вертикальной оси.

Применение

Область применения винтовых свай
  • Применяются такие фундаменты для строительства небольших малоэтажных зданий на слабых грунтах, а также на грунтах с повышенной влажностью и при неровном рельефе участка.
  • На твердых грунтах их могут применять и для возведения основы под капитальное сооружение.
  • Для возведения каркасных сооружений.
  • Для постройки временных сооружений: торговых киосков, павильонов, аттракционов. При переносе таких построек, сваи легко выкрутить и использовать повторно.
  • При строительстве ограждений и установке билбордов.
  • Применяются для изготовления фундамента внутри действующих цехов, вблизи архитектурных сооружений, представляющих собой историческую ценность. В данном случае они исключают вибрацию при заглублении таких свай в грунт.
  • При строительстве гидротехнических сооружений — мостов, причалов.
  • Для усиления и ремонта уже существующих фундаментов.
  • Используются в качестве анкеров для оттяжек.
  • Для укрепления наклонного участка грунта.

Типы винтовых свай

Рассмотрим основные типы свай, которые применяются при строительстве

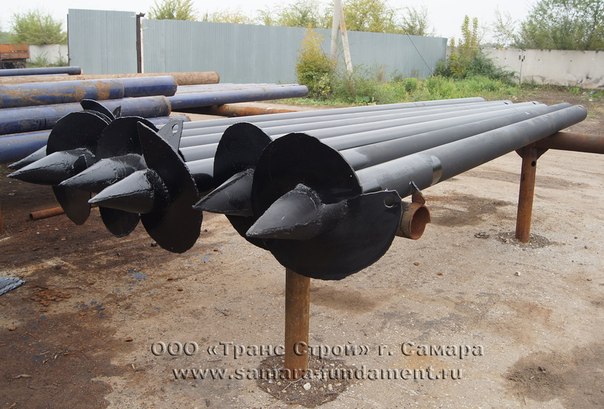

Широколопастные

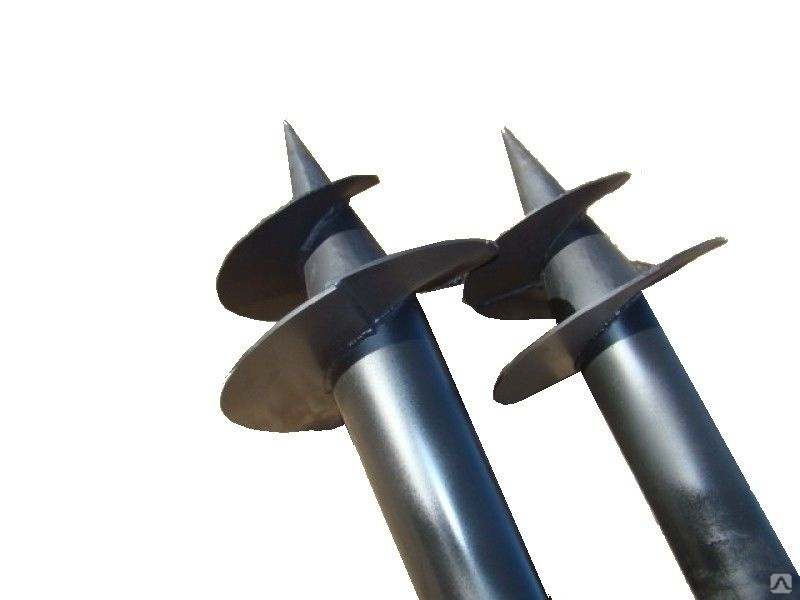

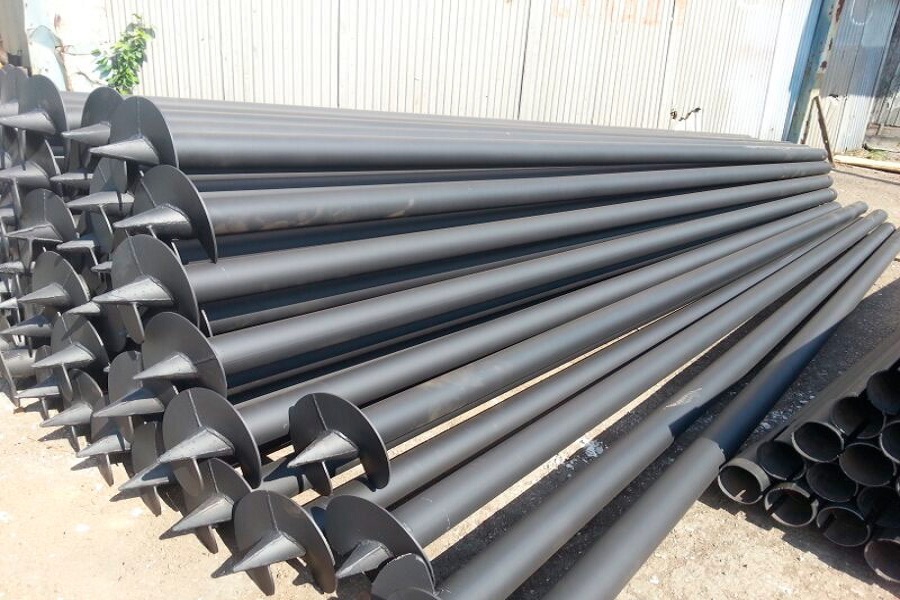

Широколопастные винтовые сваи

Конструкции состоят из металлической трубы с одной или несколькими лопастями до полутора витков. Однолопастные применяются реже, в основном под легкие сооружения и не несущие стены строений.

Многолопастные обладают повышенной несущей способностью, как на сжатие, так и на извлечение из грунта. В связи с постоянной шириной лопастей, расположенных на сваях, увеличивается их способность выдерживать горизонтальные нагрузки.

Такой вид металлических свай используют под основные части сооружений, например, при возведении домов более двух этажей, высоких ангаров, заборов, основных стен, под строения, которые находятся на склонных участках и для закрепления грунта на склонах.

Их используют при строительстве сооружений, как на слабых грунтах, так и на твердых.

При использовании на твердых грунтах основным условием является отсутствие булыжников в самом грунте, которые могут повредить защитный слой трубы и будут способствовать отклонению ее от вертикальной оси. Это послужит уменьшению вертикальной нагрузки.

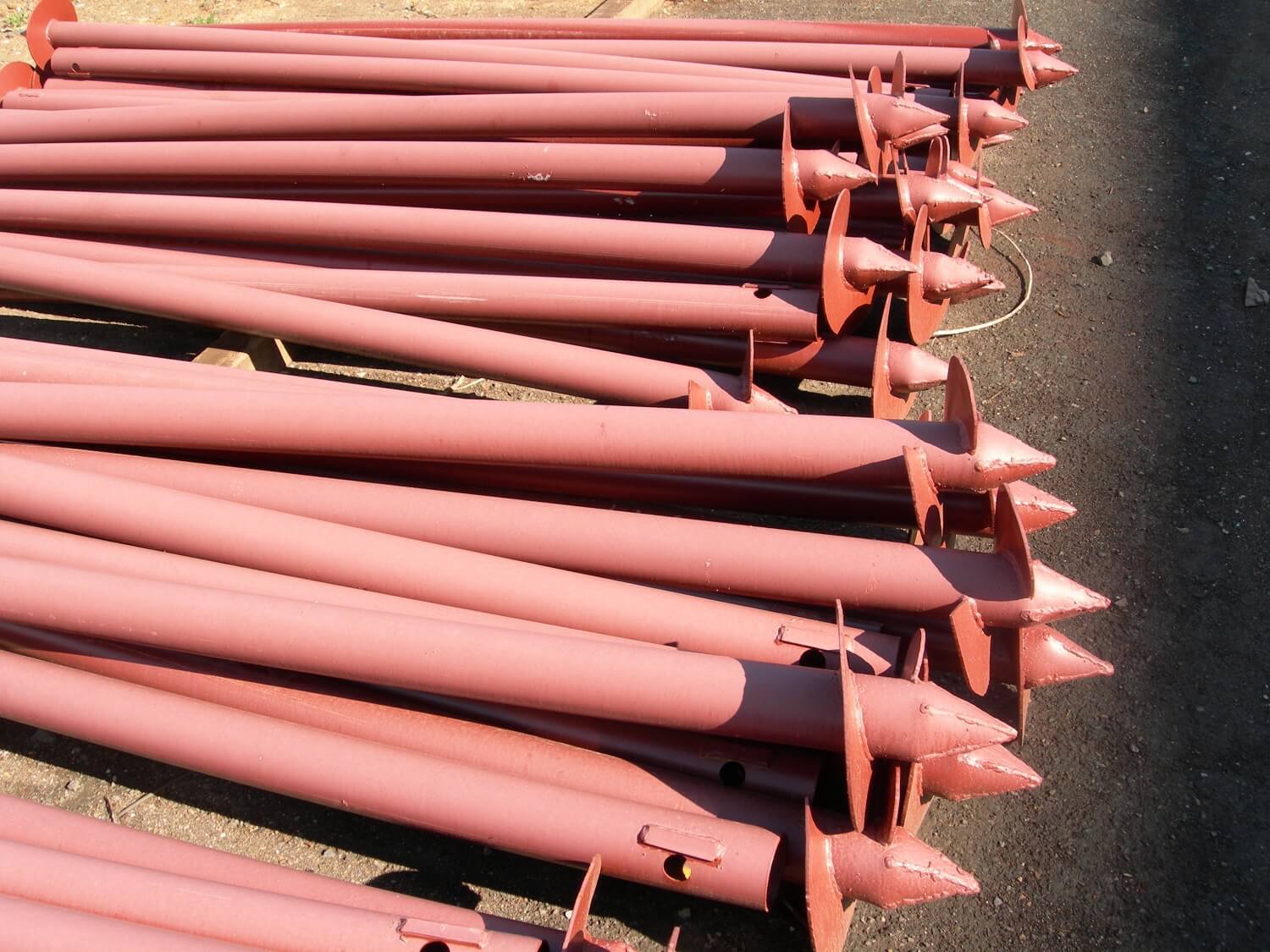

Узколопастные

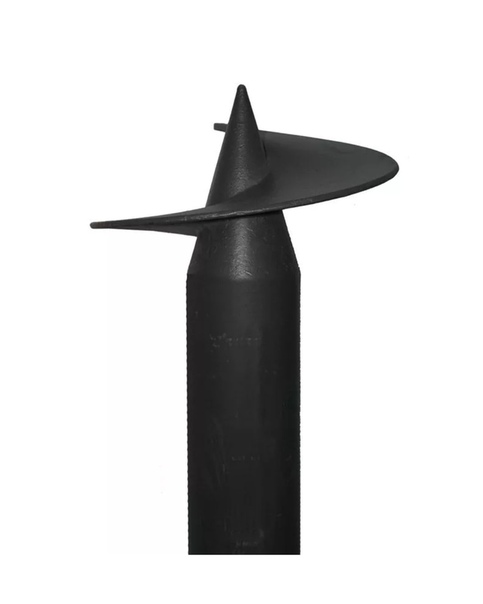

Свая винтовая узколопастная оцинкованная

Конструкции представляют собой толстотелую трубу и одну многовитковую лопасть.

Длина спиральной навивки может доходить до 30% длины трубы. Такое количество небольших лопастей повышает их несущую способность, не увеличивая диаметра.

Для обычного грунта низ трубы выполняют в виде острого конца, что позволяет ввинчивать ее с меньшим сопротивлением грунта. Такой тип используют для особо твердых или каменистых грунтов.

Для грунтов с сезонными промерзаниями или вечномерзлых используют узкополосные сваи, нижний конец которых выполнен в виде фаски или зубьев. Такое окончание способствует лучшему проникновению в грунт. Лопасть выполнена из узких полосок металла, приваренных с помощью сварки к стволу.

Для обоих видов чаще всего используют не менее двух лопастей.

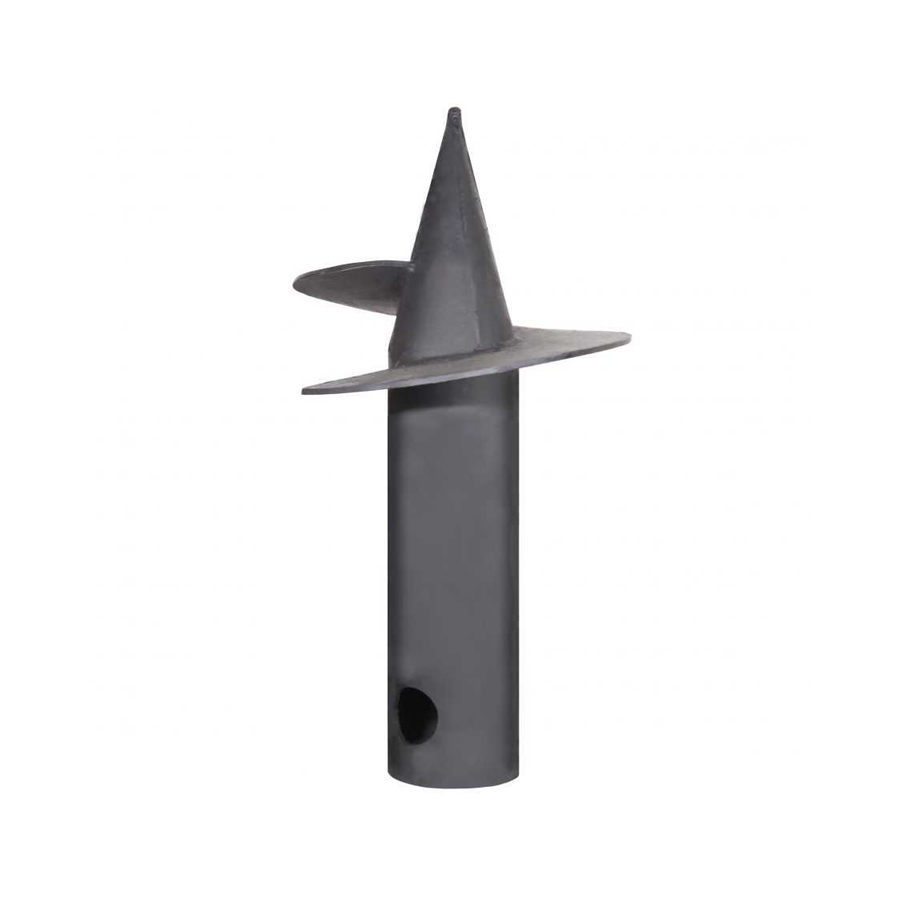

Существуют варианты с литым наконечником. Такие наконечники изготавливают на заводах способом литья и соединяют со сваей сваркой. Изготовленные на заводе сваи, как правило, цинкуют, что продлят срок их эксплуатации более чем в 2 раза.

Установка металлических свай

Закручивание винтовых свай

Винтовые сваи устанавливают в грунт как механизированным способом, так вручную. Механизированным образом завинчивают в особо твердых грунтах или при длине свайной трубы более 3,5м.

Вручную завинчивают свайные трубы длиной до 2,5м. Таким способом можно углубить трубу больше, чем на 2,5м, но при этом на закрученную часть следует приварить вторую трубу и дальше проводить углубление ручным способом. Для этого потребуется 3-4 человека.

Сначала надо сделать небольшое углубление и установить в него строго вертикально винтовую сваю. В качестве рычага для закручивания применяют длинную металлическую трубу, которая крепится или непосредственно к оголовку сваи с помощью троса, или на оголовок надевают специальное приспособление.

При закручивании 1-2 человека удерживают трубу строго в вертикальном положении, а два человека специальным рычагом вращают ее до проектного заглубления.

После того, как сваи закручены, верхние части труб срезают под нулевой уровень. С целью увеличения прочности, трубу заливают цементным раствором или производят армирование и заливают бетоном.

Недостатком свай из металлических труб является фактор тяжести. При монтаже свай диаметром более 10см и длине свыше 3-х метров понадобится крановое оборудование. При применении таких свай расходуется большое количество металла и требуется их антикоррозийная обработка.

Механическая установка винтовых свай

По способу монтажа они относятся к забивным. Это длинный стержень с заостренным нижним концом. В связи с трудоемкостью погружения в грунт, такие сваи чаще всего применяются при строительстве промышленных зданий.

Могут они устанавливаться путем вдавливания в грунт, а также ударно-механическим способом. При слабых грунтах металлические сваи можно погружать на большую глубину, удлиняя путем сваривания по мере погружения их до нижней проектной отметки. После установки металлических свай, на их верхние части приваривают наголовники с отверстиями или анкерами. Обвязку свай выполняют при помощи швеллера или другой прочной металлической конструкцией.

Часто для придания свае дополнительной прочности ее заливают цементным раствором или бетоном. При малом диаметре труб используют несколько кусков ребристой арматуры, которые вставляют в заглубленную трубу и заливают бетоном.

При использовании в качестве свай металлических труб большого диаметра, отдельно готовят армирующий каркас и размещают его внутри всей трубы. После заливания бетоном такие сваи станут более прочными и существенно увеличат срок эксплуатации сооружения, размещенного на такой фундаментной основе.

Варианты строительства фундамента на металлических сваях

Варианты ростверка

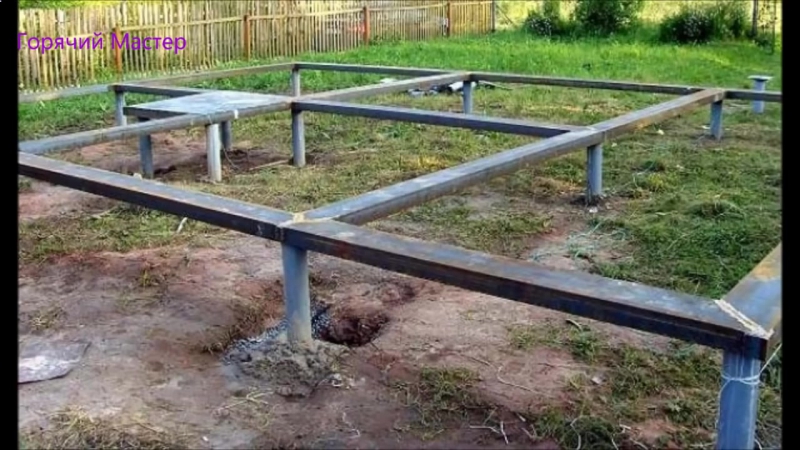

После установки металлических свай на нулевую горизонтальную отметку переходят к соединению оголовков. В зависимости от того, чем соединены сваи, фундаментные основания разделяют на несколько видов:

  • С применением деревянных брусьев. Такой вид фундамента применяют при постройке небольших каркасно-щитовых домов. Это могут быть дачные и садовые домики, различные пристройки к зданию, которые не нуждаются в капитальном фундаментном основании. Для крепления брусьев используют наголовники из металла с отверстиями. Все свайные трубы соединяются между собой брусьями.

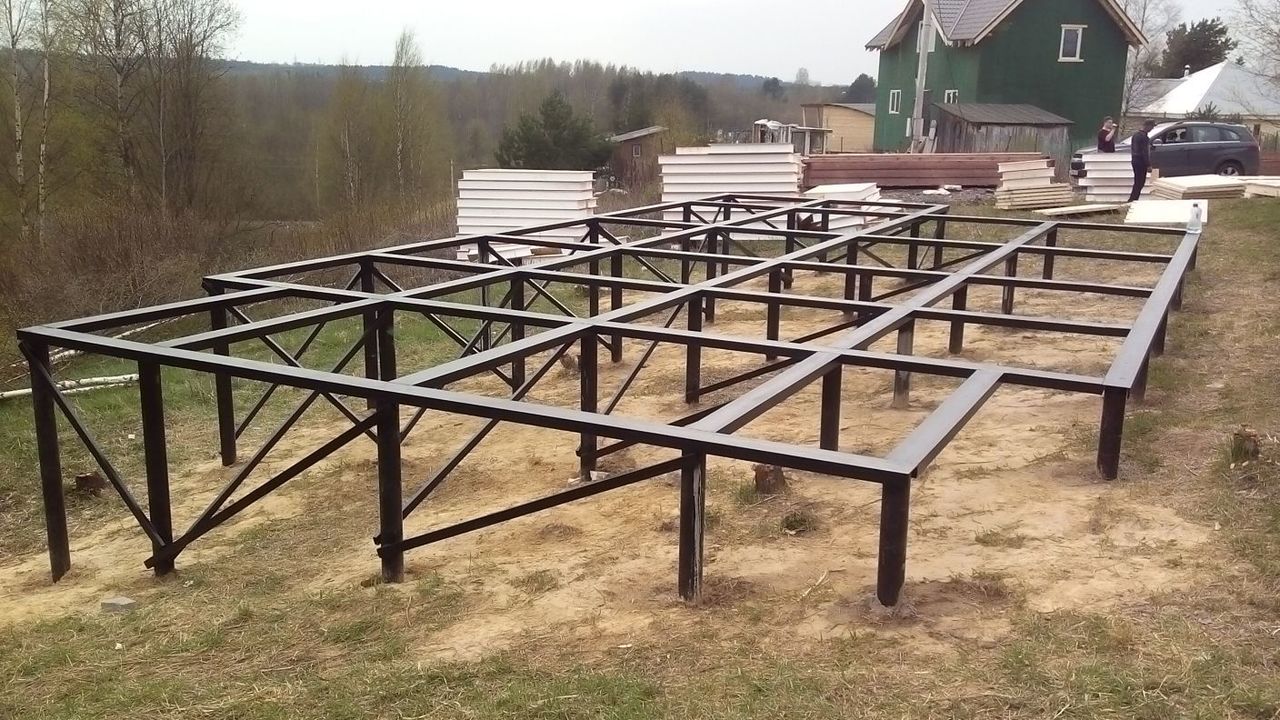

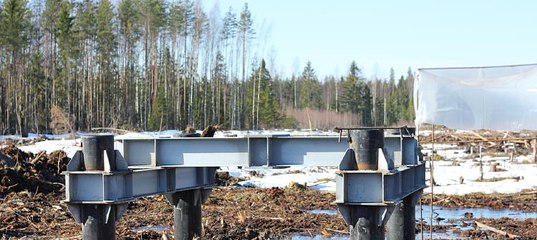

  • Соединение швеллером применяют при возведении более крупных строений с большой нагрузкой на грунт. Такую обвязку применяют при строительстве причалов, мостов и в местах с повышенной влажностью
  • Для фундаментов с заливкой железобетонного ростверка готовят армирующий каркас, устанавливают и связывают его с оголовками по всему периметру и по пересечениям перегородок внутри. После заливки бетоном получится единая монолитная железобетонная лента. Такой фундамент применяют при строительстве домов из газобетона, шлакоблоков, ракушечника, кирпичных домов, так как стены таких сооружений значительную нагрузку передают не только на свайный фундамент, но и на саму ленту.
  • Заливка железобетонной плиты представляет собой создание единой цельной конструкции, что в итоге обеспечивает надежность опоры будущего здания. Фундамент с заливкой железобетонной плиты обеспечит надежность при резких перепадах температур, является прочным основанием при сооружении его на слабых грунтах.

Для выполнения такого фундамента по периметру и внутри него готовят армирующий каркас, связывают его с оголовками колонн и заливают бетоном. Такая конструкция не даст просесть ни одной свае, так как плита работает с ними как единое целое.

ТТК. Изготовление стальных свай См219-15.0 для фундамента линейного крана при строительстве газопровода Ду 1420 мм,

ИЗГОТОВЛЕНИЕ СТАЛЬНЫХ СВАЙ См219-15.0 ДЛЯ ФУНДАМЕНТА ЛИНЕЙНОГО КРАНА ПРИ СТРОИТЕЛЬСТВЕ ГАЗОПРОВОДА 1420 мм

I. ОБЛАСТЬ ПРИМЕНЕНИЯ


1.1. Типовая технологическая карта (далее ТТК) — комплексный нормативный документ, устанавливающий по определённо заданной технологии организацию рабочих процессов по строительству сооружения с применением наиболее современных средств механизации, прогрессивных конструкций и способов выполнения работ. Они рассчитаны на некоторые средние условия производства работ. ТТК предназначена для использования при разработке Проектов производства работ (ППР), другой организационно-технологической документации, а также с целью ознакомления (обучения) рабочих и инженерно-технических работников с правилами производства работ по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана.

1.2. В настоящей карте приведены указания по организации и технологии производства работ по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана, рациональными средствами механизации, приведены данные по контролю качества и приемке работ, требования промышленной безопасности и охраны труда при производстве работ.

1.3. Нормативной базой для разработки технологических карт являются: СНиП, СН, СП, ГЭСН-2001 ЕНиР, производственные нормы расхода материалов, местные прогрессивные нормы и расценки, нормы затрат труда, нормы расхода материально-технических ресурсов.

1.4. Цель создания ТК — описание решений по организации и технологии производства работ по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана, с целью обеспечения их высокого качества, а также:

— снижение себестоимости работ;

— сокращение продолжительности строительства;

— обеспечение безопасности выполняемых работ;

— организации ритмичной работы;

— рациональное использование трудовых ресурсов и машин;

— унификации технологических решений.

1.5. На базе ТТК в составе ППР (как обязательные составляющие Проекта производства работ) разрабатываются Рабочие технологические карты (РТК) на выполнение отдельных видов работ по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана. Рабочие технологические карты разрабатываются на основе типовых карт для конкретных условий данной строительной организации с учетом её проектных материалов, природных условий, имеющегося парка машин и строительных материалов, привязанных к местным условиям. Рабочие технологические карты регламентируют средства технологического обеспечения и правила выполнения технологических процессов при производстве работ.

Конструктивные особенности по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана решаются в каждом конкретном случае Рабочим проектом. Состав и степень детализации материалов, разрабатываемых в РТК, устанавливаются соответствующей подрядной строительной организацией, исходя из специфики и объема выполняемых работ. Рабочие технологические карты рассматриваются и утверждаются в составе ППР руководителем Генеральной подрядной строительной организации, по согласованию с организацией Заказчика, Технического надзора Заказчика.

1.6. Технологическая карта предназначена для производителей работ, мастеров и бригадиров, выполняющих работы по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана, а также работников технического надзора Заказчика и рассчитана на конкретные условия производства работ в III-й температурной зоне.

II. ОБЩИЕ ПОЛОЖЕНИЯ


2.1. Технологическая карта разработана на комплекс работ по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана.

2.2. Работы по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана выполняются, в одну смену, продолжительность рабочего времени в течение смены составляет:

час,


где 0,06 — коэффициент снижения работоспособности за счет увеличения продолжительности рабочей смены с 8 часов до 10 часов.

2.3. В состав работ, последовательно выполняемых при изготовлении стальных, полых свай См219-15.0 для свайного фундамента линейного крана входят:

— изготовление стальных наконечников свай, длиной 0,70 м;

— приварка наконечников к сваям;

— стыкование свай по длине;

— изготовление стальных наконечников;

— антикоррозийная защита свай.

2.4. При изготовлении стальных, полых свай См219-15.0 для свайного фундамента линейного крана в качестве основных материалов используются: эмаль СБЗ-111 «Унипол» марки «Б» по ТУ 2312-001-59846005-2003 предназначена как самогрунтующееся покрытие для антикоррозийной защиты стальных (в том числе оцинкованных), бетонных и железобетонных конструкциях. Образует водостойкое и химическое антикоррозийное покрытие, которое выдерживает длительное воздействие пресной и морской воды (до 70 °С), сухих минеральных солей и щелочей, их концентрированных водных растворов; электроды Э 50А (УОНИ 13/35) по ГОСТ 9466-75; стальные трубы 219х8 мм по ГОСТ 8732-78*; преобразователь ржавчины «НОТЕХ» по ТУ 2149-00248938796-2003, предназначен для химической подготовки ржавых и чистых металлических изделий из стали, с одновременным «холодным» фосфатированием и пассивацией, а также для обработки окалины на сварных швах перед нанесением лакокрасочных покрытий; сталь листовая толщиной 10 и 20 мм, по ГОСТ 19903-74*, трубы стальные 219х9 мм по ГОСТ 10704-91.

2.5. Технологической картой предусмотрено выполнение работ комплексным механизированным звеном в составе: ручного резака Р2А-01 для ацетиленово-кислородной резки металла реостат балластный РБ-302 предназначен для регулирования тока в многопостовых сварочных выпрямителях (номинальный сварочный ток 315 А, пределы сопротивления от 0,095 до 5,0 Ом) и выпрямитель многопостовый сварочный ВДМ-6303С (номинальный сварочный ток 630 А, номинальный сварочный ток одного поста 315 А, количество сварочных постов — 4, потребляемая мощность 60 кВА) в качестве ведущего механизма.


Рис.1. Сварочный агрегат ВДМ-6303С


Рис.2. Реостат балластный РБ-302


Рис.3. Инжекторная газовая горелка Р2А-01


а — горелка; б — инжекторное устройство;

1 — мундштук; 2 — ниппель мундштука; 3 — наконечник; 4 — трубчатый мундштук; 5 — смесительная камера; 6 — резиновое кольцо; 7 — инжектор; 8 — накидная гайка; 9 — ацетиленовый вентиль; 10 — штуцер; 11 — накидная гайка; 12 — шланговый ниппель; 13 — трубка; 14 — рукоять; 15 — сальниковая набивка; 16 — кислородный вентиль


Рис. 4. Газовые баллоны и редукторы

а — кислородный баллон, объёмом 6 м; б — ацетиленовый баллон, объёмом 5,32 м; г — кислородный редуктор; д — ацетиленовый редуктор


2.6. Работы по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана следует выполнять, руководствуясь требованиями следующих нормативных документов:

— СП 48.13330.2011. Организация строительства;

— СНиП 2.03.11-85. Защита строительных конструкций от коррозии;

— СНиП 3.03.01-87. Несущие и ограждающие конструкции;

— Пособие к СНиП 3.02.01-83*. Пособие по производству работ при устройстве оснований и фундаментов;

— СНиП 2.02.03-85. Свайные фундаменты;

— СНиП 12-03-2001. Безопасность труда в строительстве. Часть 1. Общие требования;

— СНиП 12-04-2002. Безопасность труда в строительстве. Часть 2. Строительное производство;

— РД 11-02-2006. Требования к составу и порядку ведения исполнительной документации при строительстве, реконструкции, капитальном ремонте объектов капитального строительства и требования, предъявляемые к актам освидетельствования работ, конструкций, участков сетей инженерно-технического обеспечения;

— РД 11-05-2007. Порядок ведения общего и (или) специального журнала учета выполнения работ при строительстве, реконструкции, капитальном ремонте объектов капитального строительства;

— ГОСТ 10704-91. Трубы стальные, электросварные, прямошовные;

— ГОСТ 5264-80*. Ручная дуговая сварка. Соединения сварные. Основные типы, конструктивные элементы и размеры.

III. ОРГАНИЗАЦИЯ И ТЕХНОЛОГИЯ ВЫПОЛНЕНИЯ РАБОТ


3.1. В соответствии с СП 48.13330.2001 «Организация строительства» до начала выполнения строительно-монтажных работ на объекте Подрядчик обязан в установленном порядке получить у Заказчика проектную документацию и разрешение на выполнение строительно-монтажных работ. Выполнение работ без разрешения запрещается.

3.2. До начала производства работ по изготовлению стальных, полых свай См219-15.0 для свайного фундамента линейного крана необходимо провести комплекс организационно-технических мероприятий, в том числе:

— назначить лиц, ответственных за качественное и безопасное выполнение работ, а также их контроль и качество выполнения;

— провести инструктаж членов бригады по технике безопасности;

— разместить в зоне производства работ необходимые машины, механизмы и инвентарь;

— устроить временные проезды и подъезды к месту производства работ;

— обеспечить связь для оперативно-диспетчерского управления производством работ;

— установить временные инвентарные бытовые помещения для хранения строительных материалов, инструмента, инвентаря, обогрева рабочих, приёма пищи, сушки и хранения рабочей одежды, санузлов и т. п.;

— обеспечить рабочих инструментами и средствами индивидуальной защиты;

— подготовить места для складирования материалов, инвентаря и другого необходимого оборудования;

— обеспечить строительную площадку противопожарным инвентарем и средствами сигнализации;

— составить акта готовности объекта к производству работ;

— получить разрешения на производство работ у технадзора Заказчика.

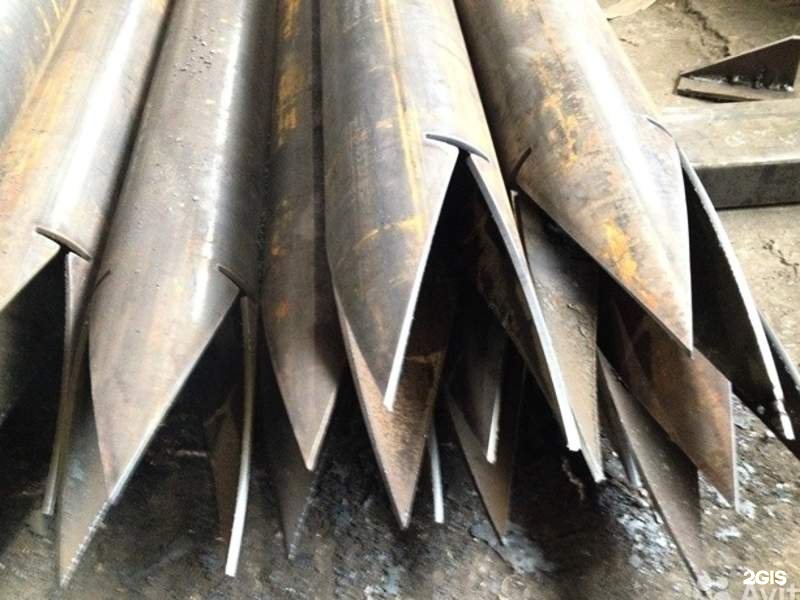

3.3. Газовая резка трубы (отрезание наконечника длиной 700 мм) и резка сегментов наконечника (см. рис.5).

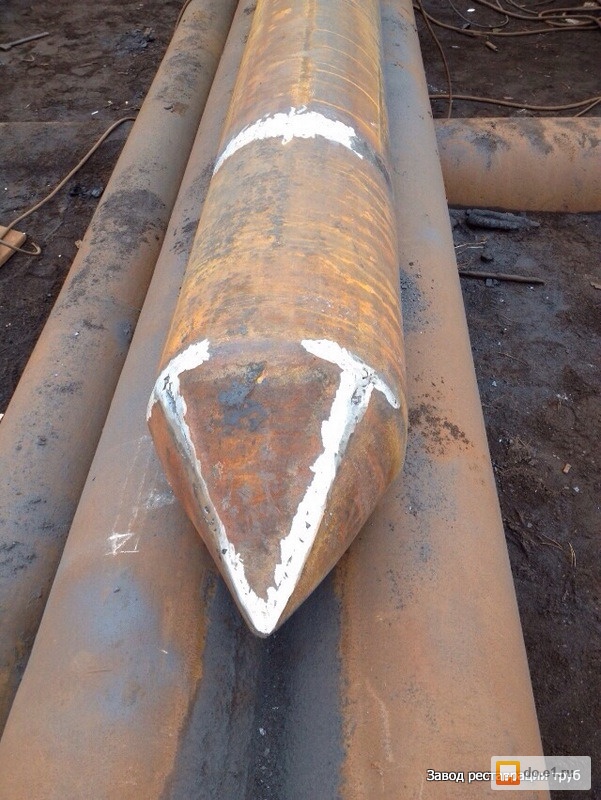

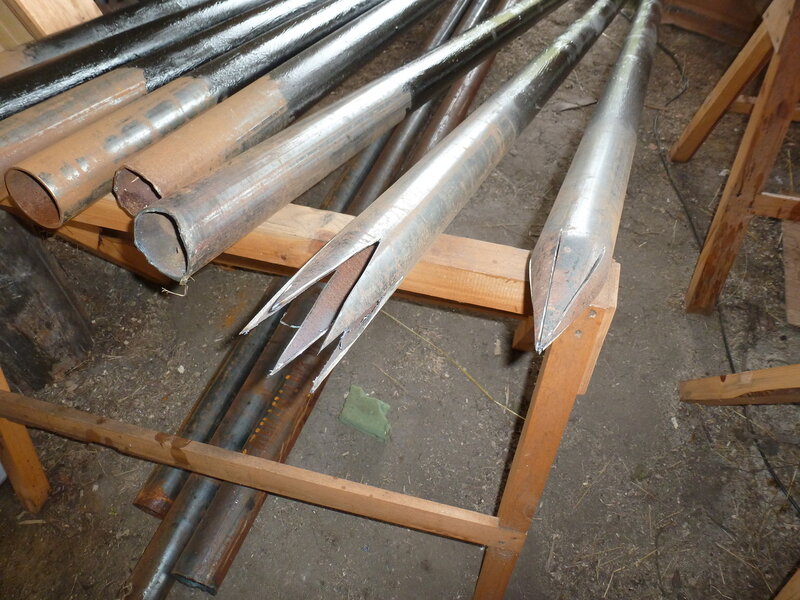

Рис.5. Развертка наконечника сваи



3.3.1. Резку труб выполняют ручным резаком Р2А-01 предназначенным для ацетиленово-кислородной резки. В комплект поставки ручного резака входят внутренние и наружные мундштуки, сменные мундштуки, ключ, уплотнительные кольца. В резаке горючий газ (ацетилен) подается в смесительную камеру за счет подсоса его струей кислорода. Давление горючего газа на входе в резак составляет от 0,01 до 1,0 кгс/см.

3.3.2. Прежде чем начать работу, необходимо проверить правильность присоединения рукавов к резаку (кислородный рукав присоединяет к штуцеру с правой резьбой, рукав горючего газа — к штуцеру с левой резьбой), инжекцию в каналах горючего газа, герметичность всех разъемных соединений. Утечку газа в резьбовых соединениях устраняют их подтягиванием. При засорении каналов мундштуков их необходимо прочищать медной или алюминиевой иглой. При сильном нагреве наконечника его следует охлаждать чистой водой. Чтобы вода не попала в каналы резака, закрывают только вентиль горючего газа, оставляя кислородный вентиль открытым.

3.3.3. Все мелкие неисправности: перекос мундштуков, негерметичность соединений, засорение инжекторов и каналов мундштука, нагар и брызги на поверхности мундштука, отсутствие подсоса в канале горючего газа, частые хлопки пламени, неисправность вентилей устраняет резчик.

3.3.4. Ручную кислородную резку труб из низкоуглеродистых и низколегированных сталей, в том числе и при отрицательной температуре окружающего воздуха, можно выполнять без каких-либо технологических ограничений. Основным требованием при этом является получение ровного реза и требуемых параметров разделки. Рабочие давления кислорода и ацетилена устанавливают в соответствии с режимом резки, приведенном в таблице 1.

Режимы резки стали


Таблица 1

Толщина трубы, мм

Номер мундштука

Скорость резки, мм/мин

Давление кислорода, МПа

Давление ацетилена, МПа

наружного

внутреннего

10-25

1

2

350-250

0,4

Не менее 0,01



3. 3.5. Процесс резки начинают с нагревания металла. Мундштук горелки вначале устанавливают перпендикулярно поверхности разрезаемого металла так, чтобы струя подогревающего пламени, а затем режущего кислорода располагают вдоль вертикальной грани разрезаемого металла.

3.3.6. Подогревающее пламя горелки направляют на край разрезаемого металла и нагревают до температуры плавления, затем пускают струю режущего кислорода. Перемещение резака вдоль линии резания начинают после того, как в начале этой линии металл будет прорезан на всю его толщину. Чтобы не допустить отставания резки в нижних слоях металла, в конце процесса следует постепенно замедлить скорость перемещения резака и увеличить наклон мундштука резака до 10-15° в сторону, обратную его движению. Скорость перемещения резака должна соответствовать скорости горения металла. Если скорость перемещения резака выбрана правильно, то поток искр и шлака вылетает из резака прямо вниз, а кромки получаются чистыми, без натёков и подплавлений. При большой скорости перемещения резака поток искр отстаёт от него, металл в нижней кромке не успевает сгореть и сквозное прорезание прекращается. При малой скорости сноп искр опережает резак, кромки разреза оплавляются и покрываются потеками.

3.3.7. После остывания кромки с поверхности реза проволочной щеткой и зубилом удаляют шлак и грат, а электрической шлифовальной машинкой кромки доводятся до требуемой формы и размеров. Поверхность реза подвергают внешнему осмотру для проверки качества.

3.3.8. Во избежание образования пор при сварке (возможно насыщение азотом поверхности реза) поверхность реза необходимо зачистить абразивным кругом при помощи электрической шлифовальной машинкой до металлического блеска (на глубину 0,3-0,5 мм) с образованием в нижней части притупления величиной 1,5-2 мм.

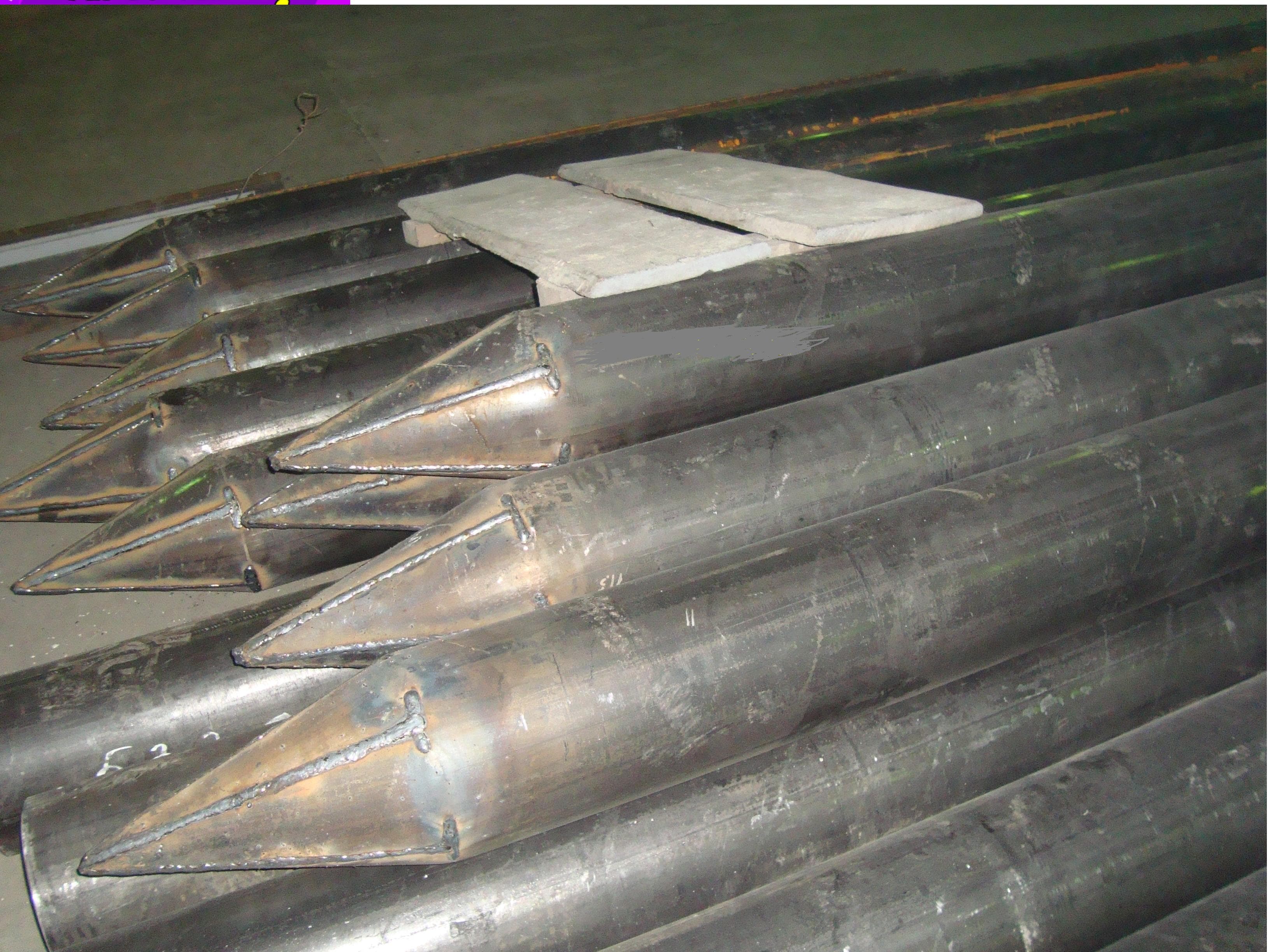

3.4. Загиб сегментов вручную на шаблоне до образования конуса.

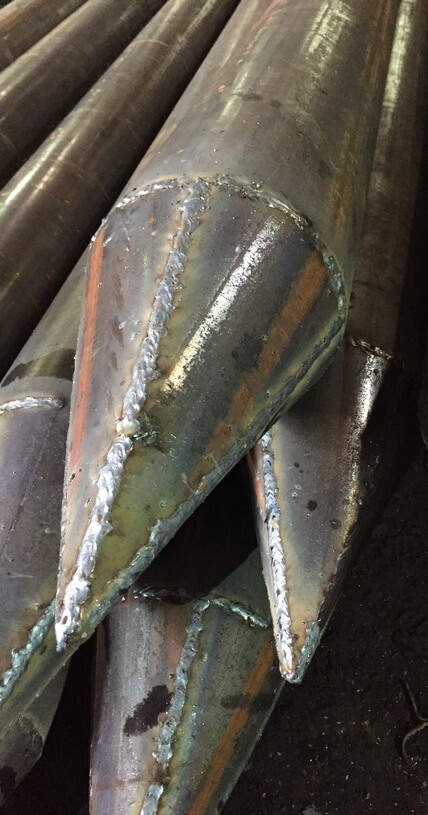

3.5. Сварка сегментов конуса при помощи ручной электродуговой сваркой, тип соединения У-4 по ГОСТ 5264-80* (см. рис.6).


Рис.6. Схема сваи См219-15.0



3.6. При стыковании сваи по длине (см. рис.6) трубы сваривают встык четырехслойным швом с установкой накладок, соблюдая установленный режим сварки и зачищая каждый слой шва перед наложением следующего. Швы накладываются при двух положениях стыкуемого звена. После наложения сварного шва на четверти окружности трубы с каждой стороны, поворачивают звено труб, закрепляя его на лежках у стыка, забивая молотком деревянные клинья. Катет сварного шва принять по наименьшей толщине свариваемых элементов, но не менее 6 мм. Общая толщина сварного шва должна превышать толщину стенки трубы на 1-3 мм.

3.7. Электроды непосредственно перед сваркой должны быть просушены или прокалены в соответствии с рекомендациями завода-изготовителя. После прокалки сварочные электроды с покрытием основного типа должны храниться в течение рабочей смены при температуре 7090 °С.

применение, сваи из труб, монтаж

При строительстве загородного жилья часто применяется столбчатый фундамент. Он обеспечивает устойчивость дома, дачи на грунте, одновременно экономя время на земляных работах, заливке бетона. Раствора нужно меньше, глубина траншеи тоже уменьшается. Более того, вы сможете сами приготовить бетон, используя строительный миксер. Следовательно, часть работ сможете провести своими силами. Используя трубы под фундамент, вы снижаете вес конструкции. То есть давление на почву ощутимо уменьшается. Разберёмся более подробно в самой технологии, её плюсах, минусах.

Как применяются трубы под фундамент



Так как сваи из труб это столбчатый фундамент, то закладка выполняется по единым правилам для монтажа несущих опор. Важно правильно распределить нагрузки.



Поверхность металлических изделий гладкая. Благодаря этой особенности, опалубка хорошо сопротивляется пучению грунта в зимний период. При этом она прочна, устойчива к морозам, не подвержена расширению, не имеет пор, в которые бы проникала влага.



Для изготовления столбов трубы вгоняют глубоко в грунт, заполняют бетоном, а ростверк обеспечивает распределение нагрузок и защищает от вероятности опрокидывания постройки. В итоге получается система из бетонных столбов в металлическом корпусе. Она прочнее, долговечнее, увеличивает несущую способность и лучше сопротивляется влаге. Также не нужно выполнять армирование. Единственное ограничение – вес самого дома не должен быть слишком большим.



На выбор методики установки влияет сразу несколько факторов:

  • Тип грунта и степень его влажности и гигроскопичности. А также глубина, на которой проходят грунтовые воды.
  • Особенности климата.
  • Вес постройки. Его нужно заранее рассчитывать, учтя и вес людей, которые будут в проживать доме, а также крупной бытовой техники, мебели и прочего.



Глубина бурения составляет 1м 80см. Яма засыпается крупнозернистым песком. Диаметр чуть меньше, чем у самих опор. Затем вбивают сваи, заливают внутрь бетонный раствор. Обвязка производится с использование бруса либо швеллера. Минимальное расстояние от обвязки до земли 30 сантиметров.



Винтовая свая также представляет собой трубу сприваренными к ней лопастями и коническим «носом». Эти дополнения предназначены для упрощения процесса вкручивания конструкции в землю. Винтоваямодификация отлично подойдёт для бани, забора, небольшого деревянного жилого домика.

Рассчитываем количество сваи из труб для основания



Покупая трубы под фундамент, будущий владелец жилья всегда задумывается о расходах, а также пытается понять, какая нагрузка будет приходиться на основание.

  • Если вы используете трубу с диаметром 30 см. площадь каждой опоры составит около 700 кв.см.
  • При установке опор во влажный грунт с сопротивлением 1,5 кг./кв.см. на каждый столб может приходиться нагрузка до 1050 кг. Для глины и влажных суглинков – 700 кг.
  • Чтобы определить нагрузки на фундаментное основание, изучите удельный вес материалов. Зная их количество, можно провести расчёты.



Постоянную нагрузку на грунт создают сами сваи из труб, стены, перекрытия, кровля, отделка и изоляция, коммуникации и сантехника. Также не забывайте о бытовой технике и мебели. Временные нагрузки обусловлены осадками. Их количество примерно можно определить для каждого региона.

Как устанавливаются трубы под сваи. Монтаж столбчатого фундамента



Первый этап подготовки – разметка площадки при помощи колышков. Затем при помощи техники снимается верхний слой грунта. После этого производится разравнивание рабочей площадки. Далее при помощи бура вручную проделываются скважины с необходимыми параметрами. Если вы возводите капитальный жилой дом, то трубы под фундамент должны имет диаметром не мене, чем 250 миллиметров. Иначе они не справятся с нагрузками, о которых говорилось ранее.



Заливка производится бетоном, который замешивают по следующему рецепту:

  • Засыпать в миксер 1 часть цемента марки М500.
  • Добавить 6 частей смеси песка и гравия.
  • Использовать пластификатор для исключения образования пустот.



Для заглублённого фундамента на дне скважины возводится надлежащим образом утрамбованная песчаная подушка. Чтобы обеспечить изоляцию металлической части опоры, применяют мастику из битума. Далее трубу погружают в песок, фиксируют и заполняют раствором. Далее опалубка закрепляется, а пространство вокруг столба плотно утрамбовывается грунтом и песком. На каждом этапе замеряется уровень. Надземная часть должна иметь высоту не более 50 см. Как только раствор застынет, модно заняться обустройством ростверка.

Дополнительные рекомендации



Вы можете устанавливать сваи из труб в любую погоду, не боясь проблем с высокой влажностью. Ведь битумная изоляция или рубероид легко справятся с защитой металлических поверхностей от коррозии. Если нет труб нужного диаметра, можно взять несколько более тонких и забить их в скважину. Далее, до того, как бетон успеет застыть, нужно в верхнюю часть столба установить шпильку с резьбой. Она вам понадобится для монтажа ростверка. Далее нужно подождать высыхания раствора. Застывает он долго, но уже через неделю можно продолжить строительные работы.



Ранее мы говорили про обвязку. Тут следует сделать дополнение. Для неё можно использовать многие материалы:

  • Уголки или швеллеры.
  • Деревянный брус.
  • Трубы меньшего сечения.



Установка опор проводится всегда до того, как грунт начнёт промерзать. Дополнительные опоры не сделают конструкцию прочнее. Более того, они на пучинистом грунте станут причиной выдавливания конструкции. Винтовой тип не используется на плывунах или склонах. Помните, что приподнятый дом требует больше затрат на утепление цоколя.



Монтаж своими руками



Если вы устанавливаете трубы под сваи без привлечения специалистов, требуется соблюдать определенные правила и технологию работы. Вам придётся провести геологоразведку, чтобы выяснить, на какой глубине проходят водоносные горизонты. Также нужно заранее продумать, как будут прокладываться канализационные и водопроводные трубы, другие коммуникации, необходимые для обустройства быта.



Далее намечаем границы. Разметка колышками выполняется с отступлением по периметру 2 метра. Затем готовят ямы глубиной примерно полтора метра или используется бур. Далее дно засыпается песком. Устанавливается и закрепляется песком труба.



Советы опытных строителей:

  • Обязательно просеивайте песок, иначе в скважину попадёт мусор, что негативно отразится на общем качестве.
  • Чтобы на бетоне не появились трещины, его нужно поливать водой в течение трёх суток после застывания.
  • При обустройстве опалубки не экономьте на качестве досок, иначе она может не выдержать.
  • Чтобы раствор не протекал, накройте доски плёнкой.



Чтобы трубный фундамент был прочнее, армируйте его стальными стержнями. Они должны иметь диаметр не менее 12 мм. Расстояние между прутьями – 7 см. Их длина на 20 см. больше, чем у сваи. Они будут частично погружены в грунт и выходить верхним краем наружу. Если хотите усилить такую конструкцию, используйте несколько перемычек. Конечно, вы потратите больше времени на монтаж, добавите массы основанию, но оно станет действительно надёжнее. В этом случае вы повышаете как внешнюю, так и внутреннюю жёсткость.

О реальных преимуществах



Теперь, когда вы разобрались в том, как проводится подготовка и монтаж, разберёмся, чем же конкретно хорош трубный столбчатый фундамент и почему мы рекомендуем его рассмотреть в качестве удобного решения.



Первое, на что стоит обратить внимание – равномерное распределение нагрузок без создания внутреннего напряжения. Также вы получаете точную геометрию, ведь трубный прокат это заводские изделия со стандартизированными параметрами. Огромный выбор диаметров позволяет легко найти опору с подходящими характеристиками.



Трубы могут играть роль несъёмной опалубки. Следовательно, вы сэкономите время и на демонтаже после завершения бетонных работ. Ещё один плюс – экономия на дополнительной гидроизоляции. Ведь труба прикрывает бетон от избыточной влаги.



Когда вы будете проводить коммуникации, то не раз скажете спасибо, что делаете это не через монолитный или ленточный фундамент. Не возникнет и проблем с подтоплением. Наконец, вы получаете великолепную эстетику.



Очень часто рельеф местности на участке сложный. Однако данный тип оснований позволяет вести строительство даже на склонах, других неровностях, которые нельзя устранить бульдозером.



Со временем не возникает проблем с усадкой, так как закладка осуществляется ниже уровня промерзания грунта. Также актуален вариант для тех участков, где есть риск подтопления или грунтовые воды находятся на небольшой глубине от поверхности.



В отличие от плитного фундамента, столбчатый позволяет возводить здания, в которых предусмотрены подвальные помещения. Так что вы сможете обустроить погреб или установить в подвальном помещении какое-то оборудование, дизельный генератор.

Минусы или нюансы



Здесь нужно уточнить, что речь идёт не столько о минусах, сколько о ранее озвученных ограничениях. На такое основание нельзя ставить тяжёлый коттедж, кирпичный дом, сооружение из плит или массивных блоков.



Второй момент – вам нужно будет узнать уровень промерзания грунта, чтобы заложить фундамент ниже этой точки. Иначе к зимнему сезону при вспучивании почвы ваши сваи полезут наружу, нарушая устойчивость постройки. Никогда не стройте дома на сваях, если почва илистая или торфяная.



Часто люди забывают защитить металлические поверхности. Помните, что это не нержавейка. Находясь долгое время в почве, изделия могут разрушаться под воздействием влаги. Поэтому сначала обработайте трубы мастикой или закройте их парой слоёв рубероида. Теперь вам не страшна никакая ржавчина.

Почему стоит выбрать железную трубу?



Иногда строители предлагают заменить металл асбестом, пластиком и другими материалами. Такая экономия хороша только для совсем лёгких строений, за безопасность и устойчивость которых можно особо не волноваться. Ставить полноценный жилой домик или дачу лучше на изделия из прочной стали. Такая основа прослужит намного дольше, не повредится зимой, не боится перепадов температур. Асбестовые и полимерные аналоги выигрывают лишь в одном пункте – они не ржавеют. По остальным параметрам они ощутимо уступают стали. Стальная опора не лопнет и не растрескается со временем.

Подведём итоги



Использование труб в качестве основы для фундамента – доступное по цене и удобное решение, если вы планируете построить на своём участке дом из бруса, каркасных конструкций или другие лёгкие строения. Это может быть даже полноценное жильё с гаражом на первом этаже. Если вы изначально правильно рассчитали максимальные нагрузки, прослужит такое строение не одно десятилетие без рисков. Доступность материалов и их разнообразие упрощает покупку и ощутимо снижает общие затраты на реализацию проекта.



Однако важно изначально ответственно подойти к проекту, провести исследование участка, чтобы не ошибиться с глубиной, количеством необходимых опор и другими параметрами. Хотя часть задач вы можете выполнить своими силами, стоит привлечь к выполнению работ команду профессионалов. В этом случае вы сможете быть уверены, что все строительные нормы и правила выполнены в полной мере, а созданная фундаментная конструкция действительно выдержит вес вашего будущего дома.



Основание из стальных труб и бетона, это надёжно и долговечно при соблюдении перечисленных нами требований.

фундамент из труб, свайный фундамент, свайный фундамент с ростверком

Ни одно строение не может обойтись без фундамента. Забор не является исключением. Для забора существует несколько вариантов фундамента. Выбор в пользу того или иного варианта зависит от материала забора и его веса, а также типа грунта. Если не уделить должного внимания фундаменту, то забор через некоторое время покосится, а кирпичный забор разрушится.

Зачем нужен фундамент?

Основная проблема любого фундамента это пучинистые грунты (глина, суглинок). Грунты этого типа содержат большое количество воды. Зимой вода замерзает и увеличиваясь в объеме, что создает нагрузку на фундамент и на конструкцию, которая на нем стоит. Это может привести к разрушению фундамента и конструкции.

Избежать указанного недостатка можно только заглубляя фундамент ниже уровня промерзания грунта. Следует отметить, что если грунт не относится к пучинистым породам, например, песок, то возможно устройство мелкозаглубленного фундамента. Если речь идет о легких заборах, то возможно снижение влияния грунта за счет различных технических решений.

Свайный фундамент

На даче нечасто строят массивный кирпичный или каменный забор для которого требуется мощный фундамент. Поэтому для упрощения постройки забора применяют свайный фундамент. Свайный фундамент может быть реализован различными способами. Тип свайного фундамента выбирают исходя из массы забора и особенностей грунта.

Сваи из металлических столбов

Сваи из металлических столбов самый распространенный фундамент для забора. Такие сваи хорошо работают на легких заборах, например, из металлической сетки, рейки и прочих легких материалов. Фундамент из металлических труб хорош для пучинистых грунтов, так как за счет малой площади сечения трубы практически не испытывает давление грунта в вертикальной плоскости.

Свайный фундамент из металлических труб изготавливают из водопроводной трубы диаметром 50 – 100 мм. Часто применяют старые трубы. Это позволяет неплохо сэкономить. В зависимости от высоты забора длина труб может быть 2 – 2,5 м. Трубы располагают на расстоянии 2 – 2,5 м друг от друга.


Рис.1. Свая из металлической трубы.

Для установки труб в земле делают углубление обычно 1 м. Сделать это можно с помощью садового бура или вырыв яму. Так же для этих целей можно использовать старый рыболовный бур для льда.


Рис.2. Бурение земли для установки сваи.

В сделанные углубления опускают трубу и засыпают ее землей. При засыпке важно утрамбовывать слои земли. Таким образом труба будет хорошо держаться в грунте.

Бетонированные сваи

Бетонированные сваи могут воспринимать значительно большие нагрузки, чем металлические столбы. Это становится возможным за счет бетонирования столбов. Бетон увеличивает площадь опоры сваи.

Применять такие сваи в пучинистых грунтах следует с осторожностью. Благодаря большей площади опоры, без заглубления ниже уровня промерзания, они могут испытывать значительные нагрузки со стороны грунта в вертикальной плоскости. Поэтому сваи этого типа следует либо заглублять на глубину 1,5 метра, либо применять в грунтах не склонных к пучению.

Существует два варианта устройства бетонированых свай: бетонирование основания сваи и бетонирования столба.

Для установки забора чаще всего применяют первый вариант свай. Работы по устройству практически аналогичны сваям из металлических столбов. Такие сваи изготавливают из металлической трубы.

Для установки свай необходимо сделать углубление в грунте диаметром равным 2 – 3 диаметрам трубы. На дно углубления насыпают щебень, это обеспечит дренаж. Помещают трубу в яму и заливают бетон. Бетон размешивают в пропорциях 1:3. В бетон желательно добавить щебень.


Рис.3. Бетонированная труба.

Второй вариант – это бетонирования ствола сваи. Сваи этого типа изготавливают из асбестоцементной трубы. Ее заглубляют в землю, а ствол заполняют бетоном.

Винтовые сваи

Несмотря на простоту работ и доступность материалов, описанных вариантов создания фундамента для забора, эти способы имеют достаточно большую трудоемкость. Ускорить возведения фундамента и упростить работу можно с помощью винтовых свай.


Рис.4. Винтовые сваи.

Для строительства забора используют винтовые сваи диаметром 50 мм и длиной 1,5 метра. Устанавливают сваи с промежутком 2 – 2,5 м. В большинстве случаев этого бывает достаточно.

Установка винтовых свай очень проста. Благодаря наличия специальной конструкции в основании сваи она просто завинчивается в землю.

Свайный фундамент с ростверком

Свайный фундамент с ростверком применяют для установки заборов из камня или кирпича. Ростверк — это аналог ленточного фундамента, который опирается не на грунт, а на сваи.

Устройство этого типа фундамента для забора начинают с установки свай. Учитывая, что для такого фундамента не приемлемы любые деформации, вызванные пучинистым грунтом, сваи необходимо устанавливать ниже глубины промерзания на 20 – 30см. В зависимости от региона глубина промерзания колеблется от 1 – 2 м.


Рис.5. Свайный фундамент с ростверком.

После того как все сваи установлены сооружают опалубку по линии установки забора. С таким расчетом, что сваи проходили по центру опалубки. В опалубку устанавливают арматуру и заливают бетоном. Размер ростверка зависит от веса забора, обычно имеет высоту 20 – 30 см, а ширину равную ширине кладки.

Ленточный фундамент

Ленточный фундамент самый дорогостоящий и трудоемкий в устройстве вариант. Делать выбор в пользу этого типа фундамента следует в случае невозможности устройства свайного фундамента.


Рис.6. Схема ленточного фундамента.

Устройство ленточного фундамента выполняют в следующей последовательности.

  • Роют траншею глубиной 2 м.
  • На дно насыпают песок толщиной 20 – 30 см. Песок выполняет роль подушки.
  • Устанавливают опалубку. Высота опалубки над поверхности земли должна быть 20 – 30 см.
  • Собирают металлический каркас из арматуры.
  • Заливают бетоном.

Потребность в фундаменте этого вида может быть только в случае тяжелого каменного забора. Для всех остальных видов заборов можно обойтись простым свайным фундаментом.

Сваи металлические забивные | УМК-А

Сваи металлические забивные предназначены для обустройства фундамента. При чем земля может быть “сложной”, торфяные и глинистые слои, в грунт где есть вода, а так же плотный грунт, в который бетонные сваи просто не забить. Металлические забиваются в любой грунт!

Сделать фундамент на металлических сваях обойдется дешевле, чем на бетонных и надежней, на века и быстрей. Устанавливать сваи можно в любое время года и не ждать весны!

Сваями фундамент можно усиливать и наращивать, несомненное преимущество.

Преимущества наших свай

  • низкая цена
  • выбор любого диаметра от 32 до 1420 мм.
  • любая стенка труб от 2 до 30 мм.
  • покрытие антикоррозионным грунтом – сохраняет поверхность сваи.
  • доставка в любой регион.
  • короткие сроки

Материалы для изготовления забивных свай

Для изготовления свай мы используем трубы металлические из различных марок сталей, от простых, до низколегированных и легированных. Характеристики металла бесспорно превышают качество бетона.

Конус навариваемый на трубу так же изготавливается из металлического листа.

Изготовление металлических свай

На нашем заводе мы используем высокотехнологичное оборудования. Современные сварочные инверторные полуавтоматы позволяющие выполнять сварочный шов высочайшего качества. Применяем качественную сварочную проволоку типа aristorod для получения однородного сварного шва.

Если у вас есть проект на изготовление отправляйте, а если нет, то сотрудники нашего завода всегда посоветуют вам каких размеров сваи вам нужно выбрать, это сэкономит деньги и время.

Купить сваи металлические забивные

Купить сваи металлические в городе Челябинске на нашем заводе можно позвонив на телефон +7(351)750-38-54 или от правив запрос на электронную почту [email protected]. Так же в разделе контакты есть телефоны других отделов завода.

Металлические конструкции нашего завода

С другими металлоконструкциями нашего завода УМКА вы можете в разделе – Изготовление металлоконструкций.

Фундамент для теплицы. Как выбрать?

Нужен ли фундамент для теплицы? Как выбрать правильный фундамент? Часто бывает, что сначала покупают теплицу, а затем задумываются о фундаменте.

Свайно-винтовой фундамент теплицы:

Винтовые сваи — это металлические трубы с лопастями, имеющие особое строение и заостренные на конце. Они наделены высокой несущей способностью, выдерживают серьезные нагрузки на выдергивание и сжимание. Винтовая свая завинчивается на глубину, превышающую глубину промерзания грунтов. Традиционно для северо-западных регионов России это 1,5 м, для Московской области — 1,2 м, однако необходимо уточнять данные для каждой местности. Эти нехитрые и недорогие изделия позволяют создавать для теплиц качественный каркас — свайно-винтовой фундамент: Достаточно правильно рассчитать нужное число свай с учетом их диаметра и расстояния между соседними трубами, чтобы построить всего за один рабочий день сборно-разборный фундамент. Данный вид основания под теплицу применим на любых грунтах, кроме скальных. Он особенно рекомендован при наличии на участке мягких, обводненных грунтов.

Срок службы – 30-50 лет.

Свайно- наливной  фундамент теплицы:

Самый мощный и надежный фундамент. Столбчатый фундамент из асбестовых труб можно отнести к разновидности свайного фундамента. В отличие от ленточного, на него требуется минимум бетона и земляных работ.

Это самый экономически выгодный фундамент из всех существующих видов. Обычно такой фундамент устраивают под небольшие постройки, такие как теплицы, нагрузки от которых незначительные. Кроме этого, он может устраиваться на любых грунтах, как на твердых, так и на пучинистых.Столбчатый фундамент может быть устроен из металлических труб .Но в отличие от асбестовых труб для фундамента, металл быстро поддается коррозии. К тому же, стоимость асбестоцементных труб значительно ниже металлических. Технология установки. Бурятся отверстия в земле, трубы устанавливаются в грунт ниже уровня промерзания для Московской области 1,2 м. внутрь трубы забиваются арматурные прутки на диаметром 6-8 мм. Их длина должна быть 150- мм. Глубина утопления в грунт должна составлять 20 см. Обязательно нужно дать бетону затвердеть. Во время сушки следует воздержаться от выполнения других работ. По истечении 1-2  дней после набора бетоном крепости можно начинать установку Для изготовления используется асбестобетонная труба, арматура, раствор из цемента, песка, воды, гравия или щебня. Срок службы – 40-70 лет.

Бетонный ленточный фундамент теплицы:

Один из самых мощных фундаментов. Для изготовления используется раствор из цемента, песка, воды, гравия или щебня. Срок службы – 40-70 лет.

Оптимальная пропорция для раствора: ведро цемента, 4 ведра гравия или щебня, полведра воды, 2 неполных ведра песка.

Бетонный фундамент должен на 10-20 см возвышаться над грунтом.

Ленточный фундамент нужно укладывать на «подушку» из песка и гравия.

Опалубку можно сделать из старых досок.

Фундамент заливается за один раз для однородности высыхания и предотвращения трещин.

Готовый бетон можно заказать на участок в специальной машине.

Кирпичный фундамент теплицы:

Кирпич не гниёт, имеет низкий коэффициент изнашиваемости. Прослужит 30-50 лет. Срок службы фундамента определяется правильным местом расположения, качеством работ и материалов. Укладывается в обычный раствор в несколько рядов.

Кирпич нужно укладывать на небольшую «подушку» из песка и гравия.

Гидроизоляция из рубероида или других материалов сбережёт кирпич от воздействия влаги из почвы.
Фундамент из кирпича, пролитый раствором по бокам на ширину 10 см и глубину 30 см получает дополнительную устойчивость.

Деревянный фундамент теплицы:

Дерево – недорогой и простой материал, но недолговечный. Срок службы – 3-5 лет. Подвержено быстрому изнашиванию, гниению, воздействию атмосферных осадков и насекомых. Соразмеряйте размер теплицы, вес её металлического каркаса с сечением бруса. Большую и массивную теплицу лучше устанавливать на брус с большим сечением.

Каждые 3-5 лет производите установку нового фундамента из бруса.

Если решили делать самостоятельно и в первый раз, то лучше предварительно проконсультируйтесь, почитайте технологию установки на сайтах.

Особенности выбора фундамента под теплицу.

Установка теплицы на фундамент увеличит её срок службы.

Выбирайте оптимальный вариант исходя из сроков, стоимости и трудоёмкости.

Перед подготовкой фундамента уточните точные размеры теплицы у продавца. Часто случается, что размер готовой теплицы не совпадает с размером фундамента.

Соизмеряйте выбранный вариант фундамента с качеством и стоимостью теплицы.

Если пользуетесь теплицей в течение всего сезона, то предпочтение отдайте свайному, свайно-наливному или бетонному фундаменту.

Труба спирально-сварная

Nucor Skyline имеет обширный опыт производства трубных свай для индустрии стальных фундаментов Северной Америки. Благодаря нашим стратегически расположенным производственным предприятиям мы можем удовлетворить потребности любого государственного или частного проекта по всему региону.

  • Спиральная сварка: наружный диаметр до 120 дюймов; Толщина 1 ”
  • Нестандартная длина и толщина
  • Услуги по изготовлению на заказ
  • Принято DOT в сейсмически активных районах
  • Возможности внутреннего и стороннего тестирования
  • Сделано в США

Спирально-сварные трубы, как и ERW, также изготавливаются из стального рулона.Разница в том, что катушка намотана под углом, поэтому сварной шов проходит по внешней стороне трубы в форме спирали. Это позволяет намного больше варьироваться по диаметру и толщине, чем трубы ERW. Спирально-сварные трубы чаще всего используются для труб диаметром от 24 до 120 дюймов и толщиной 1,0 дюйма или меньше.

Производственный процесс

Производственный процесс спиральной сварки — один из наиболее экономичных способов производства стальных труб. Спирально-сварная труба изготавливается из стального бунта и обычно использует винтовой двойной сварной шов под флюсом (DSAW).Настройка стана обеспечивает разную степень гибкости, позволяя производить трубы самых разных диаметров и толщин стенок. В результате Nucor Skyline может предлагать продукты со спиральной сваркой для структурных и неструктурных применений.

РАЗМАТКА

После получения рулона она помещается на горизонтальную оправку разматывателя и подается в правильную машину.

ПЛОСКОЕ

Полоса рулона вводится в плющильный станок через прокатную клеть, и комплект рулонов удаляется.

СОЕДИНЕНИЕ КОНЕЦ КАТУШКИ

По мере того, как рулон продолжает двигаться через правильное устройство, передняя и задняя кромки полосы обрезаются при подготовке к стыковой сварке — рулон с рулоном.

ФРЕЗЕРОВАНИЕ КРОМКИ

Края рулона обработаны твердосплавными зубьями для подготовки к сварке.

СПИРАЛЬНАЯ ТРУБА

Полоса рулона поступает в трехвалковый аппарат, состоящий из комплектов свинцовых, контрольных и оправочных валков. На этом этапе змеевик начинает формировать спиральную форму, которая затем становится трубой.

СВАРКА ТРУБ

Сварочная система сваривает трубу сначала по внутреннему диаметру, а затем по внешнему диаметру, используя процесс дуговой сварки под флюсом.

КОНТРОЛЬ КАЧЕСТВА

После завершения сварки готовая труба подвергается визуальному контролю со стороны службы контроля качества (QC) и, при необходимости, проводится ультразвуковой (UT) контроль, чтобы убедиться в отсутствии дефектов сварного шва.

ОТРЕЗКА ТРУБЫ

Когда труба достигает желаемой длины, включается отрезной станок.Путешествуя по трубе, плазменный резак обеспечивает обрезку готовой трубы. Могут быть запрошены специальные концевые стойки, такие как концы со скосом или квадратным сечением, чтобы упростить сращивание в полевых условиях.

Загрузить лист данных

Сваи для труб: Купить свай для стальных труб

Сваи труб используются для создания прочных оснований для таких конструкций, как здания, мосты и дороги. Сваи труб могут быть забивается или просверливается глубоко в земле и передает нагрузку здания на более прочный грунт или скалу под ним.Есть множество доступных типов трубных свай, а также ряд приемов и методов, которые можно использовать при установке трубные сваи. В зависимости от конкретной ситуации, а также от нагрузок, которые труба должна будет выдерживать, каждый из этих методов может быть использовано.

В Crestwood Tubulars мы продаем широкий выбор трубных свай для использования в строительных проектах и ​​при строительстве фундаментов. Мы продаем как новые, так и бывшие в употреблении стальные сваи различных марок.Мы можем поставить как прямой шов, так и спираль. сварить трубные сваи, разрезанные и соединенные до необходимой длины. Мы также можем предоставить индивидуальные покрытия для различных целей. Если ты заинтересованы в покупке стальных трубных свай или структурных бывших в употреблении труб у наших опытных Торговый персонал, пожалуйста, свяжитесь с нами, чтобы узнать больше о наших доступных трубах и наших услугах по распределению труб.

Общие методы установки трубных свай

Два основных метода установки, которые используются для установки трубных свай, включают забивание свай или бурение свай глубоко в земля.Каждый из этих основных методов может быть выполнен с использованием ряда различных методов в зависимости от типа трубы. использование свай, а также обстоятельства, в которых устанавливаются сваи. Узнать больше о забивке или бурении трубных свай в землю, чтобы создать глубокий фундамент для строительных проектов, включая дороги, мосты и здания, пожалуйста, не стесняйтесь свяжитесь с нашим отделом продаж.

Вы также можете связаться с нами, чтобы узнать о нашем текущем ассортименте новых и бывших в употреблении трубных свай. которые есть в наличии или купить сваи из стальных труб в нашей компании.

Забивные сваи

Стальные сваи можно забивать в землю с помощью специального оборудования. Забивание трубных свай в землю дает преимущество перед буровые валы, потому что почва, которая перемещается при забивании свай в землю, сжимает окружающую почву и, следовательно, вызывает большее трение о стенки сваи. Это трение может увеличить несущую способность трубных свай. Забивные сваи могут включать открытые сваи на концах, которые позволяют грунту или песку попадать в трубы или сваи с одним концом трубы, закрытым для предотвращения попадания песка или грязи центр сваи.Сваи из стальных труб, которые забиваются с одним закрытым концом, могут быть заполнены бетоном для повышения устойчивости и устойчивости.

Сваи бурильные

Сваи из пробуренных труб также называют кессонами, пробуренными стволами, пробуренными опорами, сваями для забивки в просверленных отверстиях (CIDH) или сваями, набитыми на месте. При таком способе установки свай закладываются в грунт с помощью роторно-бурового оборудования. Вращательное растачивание или сверление обычно используется для установки свай большого диаметра и для строительства свай в особо плотных или твердых породах.Такой способ установки трубных свай может применяться в условиях сухого грунта, а также при влажном бурении заболоченных пластов.

Стальные сваи и сваи для труб

В P.I.T. Труба, мы поставляем самые разные типы свай для фундаментов, где должны быть установлены конструктивные элементы, но грунт недостаточно прочен, чтобы поддерживать конструкцию. Свая — это столб из дерева или стали, который вбивается глубоко в землю, чтобы обеспечить более прочную поддержку конструкции. Это обычно наблюдается на пирсах или доках на пляже, где столбы вбиваются в землю, а затем строится конструкция на этих сваях.Сваи также много лет используются для укрепления фундаментов больших зданий.

Если вам понадобятся сваи для следующего строительства, мы в P. I.T. труба может помочь. Как ведущий поставщик труб, мы предлагаем широкий выбор новых, устаревших или бывших в употреблении труб, которые можно использовать в качестве свай. Мы можем изготовить на заказ сваи труб длиной до 150 футов. При необходимости мы можем покрыть сваи труб эпоксидной смолой из каменноугольной смолы, цинковыми грунтовками и эпоксидными связующими. Мы даже можем доставить трубы прямо на вашу строительную площадку с помощью баржи, грузовика или железнодорожного транспорта.Свяжитесь с нами в P.I.T. Труба сегодня для всех ваших потребностей в металлических трубах и чтобы узнать больше о сваях.

Дополнительная информация о сваях для глубоких фундаментов

Труба для свайных труб используется для фундаментов зданий или других сооружений, где верхний слой грунта недостаточно прочен для поддержки конструкции. Свайные трубы и Н-образные сваи «забиваются сваями» глубоко в землю вертикально туда, где грунт более твердый и устойчивый. В зависимости от состава грунта иногда просверливают грунт, а затем в эти отверстия забивают трубу. Когда сваи забиваются в землю, их можно забивать как с открытым, так и с закрытым концом, с остриями или пластинами. Забивка свай в грунт имеет свои преимущества перед бурением, поскольку сжатый грунт вокруг забиваемых свай увеличивает несущую способность свай. Забивные сваи также считаются испытанными при установке таким образом из-за «забивной» установки.

Трубные сваи имеют размер от нескольких дюймов до нескольких футов в диаметре, и их можно соединять, чтобы образовать сваи длиной в несколько сотен футов.Трубные сваи проектируются или изготавливаются в зависимости от их использования или требуемых технических характеристик, и при необходимости они могут быть усилены арматурой или бетоном.

В некоторых типах систем свайного фундамента группа свай соединяется с помощью заглушки, которая представляет собой большой бетонный блок, устанавливаемый над головками свай. Это помогает распределить нагрузку между сваями. В моноблочном фундаменте используется один структурный элемент фундамента большого диаметра, который выдерживает все нагрузки надземной конструкции. Хорошим примером является пирс на автостраде, который представляет собой очень большую сваю, армированную арматурой и бетоном.

Свяжитесь с PIT Pipe для получения дополнительной информации о трубе для укладки свай

В P.I.T. Трубы, мы предлагаем широкий выбор новых и бывших в употреблении труб и можем помочь предоставить вам стальные трубы любого типа, которые могут вам понадобиться. Мы поставляем сваи любой длины и диаметра в соответствии с вашими потребностями и можем доставить их прямо на место работы. Мы также покупаем все типы стальных труб и стальных труб, а также двутавровые балки, стальные листы и другие стальные конструкции.Свяжитесь с нами сегодня для всех ваших потребностей в сваях и металлических трубах.

Трубная свая — обзор

Трение обшивки и концевой подшипник в связных грунтах

Традиционно сваи для платформы морских сооружений представляют собой трубные сваи. Если трубная свая проникает в связный грунт, трение вала f (в кПа) в любой точке сваи можно рассчитать по формуле:

(4. 14) f = αc

, где α = безразмерный коэффициент и c = сопротивление недренированному грунту на сдвиг в рассматриваемой точке.

Фактор α может быть вычислен следующим образом:

(4.15) α = 0,5ψ − 0,5ψ≤1.0α = 0,5ψ − 0,25ψ> 1,0

с ограничением α ≤1.0, где ψ = c / p для рассматриваемой точки, а p ′ — эффективное давление покрывающих пород в рассматриваемой точке (в кПа). Для недоуплотненных глин, глин с избыточным поровым давлением, подвергающихся активной консолидации, α обычно можно принять равным 1,0.

Соответствующие методы определения прочности на сдвиг без дренажа, c , и эффективного давления покрывающих пород, p ′, включая влияние различных процедур отбора проб и испытаний, имеют важное значение.Поскольку количество испытаний на свайную нагрузку недостаточно в грунтах, имеющих отношения c / p ′ больше трех, уравнение (4.15) следует применять с некоторой технической оценкой для высоких значений c / p ′. Такая же инженерная оценка должна применяться к глубокопроникающим сваям в грунтах с высокой прочностью на недренированный сдвиг, c , где расчетное трение вала, f , с использованием уравнения 4.14 выше, как правило, выше, чем ранее указано в API RP2A.В случае очень длинных свай происходит некоторое снижение грузоподъемности сваи, поскольку трение вала может уменьшиться до некоторой меньшей остаточной величины при продолжающемся перемещении.

Для концевой опоры свай в связных грунтах концевую опору агрегата q (в кПа) можно рассчитать по формуле:

(4,16) q = 9c

Очевидно, что в сваях с открытым забиванием трение вала , f , действует как внутри, так и снаружи сваи. Общее сопротивление складывается из внешнего трения вала, торцевого подшипника на кольцевом пространстве стенки сваи и общего внутреннего трения вала или торцевого подшипника пробки, в зависимости от того, что меньше.

Если ворс трубы считаются быть подключен, давление подшипника можно предположить, чтобы действовать в течение всего поперечное сечение сваи. Для неподключенных свай, давление подшипника будет рассчитываться на ворс стенки кольцевой выступ только. Вопрос о том, считается ли свая забитой или отключенной, может основываться на статических расчетах. Например, сваю можно забивать в отключенном состоянии, но при статической нагрузке действовать забитой.

В некоторых случаях сваи забиваются в пробуренные скважины меньшего размера, сваи забиваются на место или (в некоторых небольших проектах) сваи бурятся и заливаются раствором.В этих ситуациях нарушение почвы в результате установки повлияет на значения трения вала. В целом f не должны превышать значений для забивных свай; однако в некоторых случаях для пробуренных и залитых раствором свай в переуплотненной глине f может превышать эти значения.

При определении f для пробуренных свай и свай, залитых раствором, следует учитывать прочность границы раздела грунт-раствор, включая потенциальное воздействие бурового раствора. Как обсуждали Крафт и Лайонс (1974), необходимо провести дальнейшее исследование и проверку допустимого напряжения сцепления между сталью сваи и раствором.

Значения трения вала f в связных слоях должны быть такими, как указано в уравнении (4.14). Значения концевых опор для свай, опрокинутых связными слоями с соседними более слабыми слоями, могут быть такими, как указано в уравнении (4.16), при условии, что свая обеспечивает проникновение в рассматриваемый слой на два-три диаметра сваи или более, а вершина составляет приблизительно три сваи. диаметры выше нижней части слоя, чтобы избежать пробивки.

Может потребоваться некоторая модификация сопротивления концевого подшипника, если эти расстояния не достигнуты.

Свая стальных труб — Укладка труб

Стальная трубная свая — это материал для стальных свай. Обычно это трубы из углеродистой стали, изготовленные из бесшовных или сварных материалов (SSAW или LSAW), которые используются для поддержки и стабилизации фундамента здания. Итак, трубная свая — это конструкционный строительный материал.

Применение трубных свай

Сваи из стальных труб — это наиболее рекомендуемый свайный материал для строительства морских портов, дворовых построек. Он широко используется при морских или морских работах для создания прочного фундамента. Кроме этого, типичное использование также как под зданиями, мостами и конструкциями. Более подробная информация используется в списке ниже:

Береговые и морские сооружения
Морские фундаменты / сооружения
Башня
Строительство железных дорог, шоссе
Строительство причалов
Морские работы, морские работы
Финансирование нефтегазовой отрасли
Конструктивная поддержка специальных зданий
и т. Д.

О стальной свае

Стальная свая включает:
Трубная свая — Свайная труба — Трубная свая
Шпунтовая свая
Двутавровая свая
Винтовая свая
Дисковая свая

Все эти материалы сделаны из чугуна и стали и предназначены для укладки свай под зданиями.

Как устроены стальные сваи трубы

Стальная свая работает в условиях, когда грунт под зданием неплотно утрамбован, и могут возникнуть проблемы с устойчивостью здания в течение определенного периода времени. Когда используется трубная свая, вес распределяется равномерно и на большую глубину внутри Земли, где почва плотная. Это очень полезно для строительства сверхбольших зданий, где почва не может обеспечить необходимую поддержку.

С другой стороны, в ситуациях, когда земельный участок невелик и не дает достаточно места для раздвинутых нижних колонтитулов или фундаментов, будут использоваться форсирующие постройки, чтобы обеспечить лучший уровень устойчивости на земле.

Распространенные формы укладки труб

Широко используемые формы свайных труб: обычно большого диаметра (сверхпрочная стальная труба), размером от 16 до 60 дюймов, изготавливаются с использованием бесшовных, прямошовных (LSAW) или спирально-сварных (SSAW).В зависимости от почвенной среды труба может быть покрыта цинком (гальваника), FBE или 3PE покрытием. Таким образом обеспечивается влагостойкость и устойчивость к коррозии.

Трубная свая сварного типа LSAW

Трубная свая, изготовленная методом SSAW / HSAW, спирально-сварная

Труба свайная 3LPE с покрытием

Только когда есть стандартное ожидание поддержки, будут использоваться трубы с открытым концом. Его также можно закрыть стальными пластинами или каменным башмаком.Таким образом формируются сваи с закрытым концом, после чего монтажники могут заполнить их бетоном и армированной сталью. Для повышения устойчивости и прочности фундамента.

Монтаж трубной сваи

Для установки трубной сваи нам понадобится сваебойщик. Сваебойные машины — это машины, которые врезаются глубоко в землю и используют гидравлические системы, способные создавать высокие уровни силы для забивания свай глубоко внутрь. Когда стальные сваи забиваются непосредственно в грунт, а не бурят скважину, опора, необходимая для стабилизации трубы, обеспечивается самим грунтом.Когда труба опускается, почва смещается, что приводит к большему трению и давлению со всех сторон, тем самым надежно удерживая трубу.

Способы укладки свайной трубы

В зависимости от нагрузки здания в разных местах инженеры и установщики решают размещение трубы. При очень большой нагрузке, как правило, в случае промышленного оборудования, свайная труба должна быть размещена непосредственно под ним, чтобы она обеспечивала достаточную опору.

Если распределение нагрузки в здании равномерное, для поддержки здания может использоваться бетонная свайная заглушка, которая позволяет свайной трубе размещать равномерно, а свайная заглушка служит единым соединительным элементом для всего фундамента.

Выбор подходящей стальной свайной трубы для забивки свай

Сваи из труб следует выбирать с осторожностью, в зависимости от сил здания, преобладающих условий почвы и строительных норм в этой местности. Размещение свай определяет инженер-геолог. Затем инженер-строитель принимает решение о материале сваи и размере сваи труб в зависимости от глубины, которую они должны достичь. В случаях, когда одна труба-набивка не достигает глубины, сваи соединяются с помощью соединительных муфт или стыковых швов, чтобы сделать ее длиннее.

Забивка труб с открытым и закрытым концом

В зависимости от различных почвенных сред и требований, сваи труб можно разделить на сваи с открытым концом и сваи с закрытым концом.

Труба с открытым концом (Свая без заглушек)

Забивной конец трубной сваи остается открытым, в этом случае забивающая точка отсутствует. Обычно его используют для прохождения скалы или труднопроходимой местности. Когда открытый конец свайной трубы погружается в землю, мы можем удалить грунт струей воды или сжать воздух.Между тем, по мере продвижения свайных труб на определенную глубину они будут полностью очищены и залиты бетоном.

Свая с закрытым концом (Свая с заглушкой)

Забивной конец сваи труб оставлен закрытого типа. Приварив конический профиль из стали или чугуна к концу трубы, мы можем закрыть конец трубы сваей. После проведения работ внутренняя часть трубы полностью заполнена бетоном.

В случае свай с закрытым концом, ведущий конец каждой трубы-сваи закрывается путем приваривания стального дна (конического стального или чугунного башмака) к концу трубы.В этом случае также после забивки полость внутри трубы обычно заполняется бетоном.

Можно забивать сваю труб с открытым или закрытым концом. При забивке пластинами используется бетон для дальнейшего укрепления сваи. Вместо того, чтобы тратить на плиты, арматуру и бетон, было бы предпочтительнее потратить то же самое на толстую и большую сваю. Типичная длина колеблется от нескольких дюймов до нескольких футов в диаметре, что дает возможность создавать сваи самых разных размеров.

Размер трубной сваи

Обычно наружный диаметр трубы для забивки свай составляет от 250 мм (10 дюймов) до 1500 мм (60 дюймов), толщина обычно составляет от 8 мм до 25 мм.

Указанная стандартная спецификация трубной сваи

Стандарт трубной сваи в основном соответствует ASTM A252. Три уровня: Gr 1, Gr 2 и Gr 3.

Химический состав ASTM A252: Сталь содержит не более 0,050% фосфора.

Удлинение:

ASTM A252

Эта спецификация обычно относится к стеновым стальным трубам цилиндрической формы, а стальной цилиндр действует как несущий элемент для монолитных бетонных свай.

Виды изготовления трубных свай

Трубные сваи, как правило, изготавливаются бесшовной сваркой сопротивлением, сваркой плавлением, оплавлением с продольными, спиральными швами. Он также определяет требования к растяжению, минимальные значения, а также общий размер и вес на основе значений.

Преимущества стальной трубной сваи

Самым большим преимуществом стальных трубных свай является впечатляющая прочная опора для подземных фундаментов. Особенно, когда конструкция должна выдерживать большую нагрузку, существует обязательное требование, чтобы фундамент был глубоким и прочным.Следовательно, очень важно иметь правильную структурную опору для глубоких фундаментов.

Существует множество вариантов опоры конструкции. Тем не менее, лучше всего рекомендуются трубы из стальных свай из-за высокого уровня индивидуализации, которую они предлагают. Их можно настроить в соответствии с конкретными требованиями, при этом связанные с этим затраты минимальны.

Стоимость меньше

Когда вам необходимо приобрести трубную сваю, вам не нужно тратить дополнительную сумму на конструктивную опору, так как конструкция, монтаж и сложность меньше; пока его еще можно протестировать перед использованием.Кроме того, его проще всего добавить после строительства, а затраты на обслуживание и замену самые дешевые, что делает его одной из самых эффективных опор.

Без трещин

Не трескается во время движения и выдерживает большие нагрузки, проста в использовании. При правильной установке общие затраты будут минимальными, и он обеспечивает высочайший уровень безопасности.

Восьмеричная свая для труб

Свяжитесь с нами, и мы предложим вам лучшие решения, продукты, реализации, дизайн и рабочую силу, чтобы ваш фундамент был прочным и безопасным.

Изготовление стальных свайных труб | Т БЕЙЛИ, ИНК.

Возможности укладки труб

В T BAILEY INC. Наши специалисты по технологическому производству производят самые разные трубные сваи. Наши возможности:

    Коды трубных свай
  • : ASTM A252 и API
  • Используемые материалы: углеродистая сталь
  • Толщина стенки: от 3/8 дюйма до 4 дюймов
  • Длина: 200+ футов
  • Диаметр: 36–180 дюймов +/-
  • Концы: бессрочные

Не видите нужных спецификаций? Свяжитесь с нами, чтобы узнать, как мы можем настроить наши процессы для вашего проекта.В T BAILEY INC. Мы делаем все возможное, чтобы удовлетворить творческие потребности наших клиентов.

Сертификаты на укладку труб

Являясь истинным лидером отрасли на Северо-Западе, T BAILEY INC. Имеет высочайший уровень сертификации трубных свай.

    Сертификация
  • DOT для Вашингтона, Монтаны, Айдахо, Орегона, Калифорнии (Caltrans Class R и Class N) и Гавайев (HART).
  • Сертификат
  • AWS D1.1 для сварки.
  • Сертификат
  • SSPC QP3 на покраску.
  • Сертификация
  • CWB Канадским бюро сварки

Наша приверженность поддержанию высочайшего уровня сертификации является свидетельством T BAILEY INC. Способность изготовить лучшие сваи труб на Северо-Западе.

AISC Малярно-струйная очистка для укладки труб

Одним из уникальных преимуществ работы с T BAILEY INC. Является то, что мы выполняем все необходимые работы по очистке, нанесению покрытий и покраске ваших трубных свай собственными силами.

Наше подразделение промышленных покрытий использует то же оборудование, что и наши производители, а это означает, что T BAILEY INC. Может сэкономить вам тысячи долларов, исключив необходимость передачи трубных свай отдельной компании по нанесению покрытий.

Мы начинаем нанесение покрытий на первых этапах производства и продолжаем до завершения строительства сваи труб. Это дает T BAILEY INC. Огромную долговечность трубных свай по сравнению с компаниями, которые вручную покрывают сталь после изготовления.

Наши услуги AISC по окраске и струйной очистке включают:

  • Предварительная мойка стали для удаления загрязнений, растворимых солей и масел в соответствии с SSPC SP1.
  • Обработайте сталь машинной или ручной струйной очисткой для подготовки к нанесению покрытия.
  • Металлизация сваи алюминием или цинком.
  • Наконец, мы загрунтовываем и завершаем покрытие и футеровку эпоксидными, уретановыми, цинковыми, эмалями и покрытиями на основе сложного винилового эфира.

T Процесс изготовления трубных свай BAILEY INC.

Как только мы получим ваши проекты трубных свай, наше производственное подразделение приступит к изготовлению ваших трубных свай. Изготовление обычно выполняется в следующие этапы:

  1. Вырезание и травление стального листа с помощью плазменных резаков с ЧПУ.
  2. Сделайте фаску на концах пластин (при необходимости), чтобы обеспечить качественную сварку.
  3. Раскатайте пластину в цилиндры.
  4. Приварите продольный шов цилиндра.
  5. Соединение цилиндров путем сварки кольцевого шва с использованием нашей сложной технологии сварки под флюсом.
  6. Отправьте трубную сваю в испытательное подразделение T BAILEY INC. , Где готовая трубная свая должна пройти тщательную проверку перед отправкой на строительную площадку.
  7. Если указано в проекте, сталь подвергается пескоструйной очистке и покрытию для увеличения срока службы.

Испытания и контроль качества трубных свай

Т БЕЙЛИ ИНК.Директор по обеспечению качества является сертифицированным инспектором по сварке AWS и сертифицированным супервайзером по сварке CWB. Он гарантирует, что каждая куча труб соответствует нашим высоким стандартам качества, а также может пройти наш интенсивный процесс инспекции.

Наши возможности тестирования включают:

  • Визуальный контроль и пошаговый мониторинг всех процессов для обеспечения наилучшего качества
  • Радиографический контроль (RT)
  • Ультразвуковой контроль (UT)
  • Испытание на проникновение красителя (PT)
  • Тестирование магнитных частиц (MT)
  • Термическая обработка и снятие напряжений
  • Испытания на твердость
  • Испытания на удар
  • Положительная идентификация материала (PMI)
  • Испытание на герметичность
  • Гидростатические испытания, до 2500 фунтов на квадратный дюйм
  • Экологический мониторинг и отчетность
  • Тестирование растворимой соли
  • Измерение профиля сплошного взрыва и футеровки
  • Проверка толщины сухой пленки
  • Испытания на адгезию
  • Проверка целостности (отпуска) футеровки

При получении сваи труб от T BAILEY INC. вы получаете самые качественные трубные сваи на Северо-Западе. Наши профессионалы, ориентированные на технологические процессы, гарантируют, что ваши сваи из труб будут изготовлены из высококачественной стали, подвергнуты экстремальным испытаниям и будут способны поддерживать ваш глубокий фундамент на десятилетия вперед.

Варианты транспортировки трубных свай

Завод

T BAILEY INC. По производству и нанесению покрытий расположен всего в 7 милях от нашей железнодорожной ветки, в 5 милях от глубоководного порта в Анакортесе и всего в 10 милях от межштатной автомагистрали. Наша непосредственная близость к этим вариантам доставки позволяет вам выбрать наиболее экономичный вариант доставки для вашей укладки труб.

Наши варианты доставки:

  • Железная дорога: Доступ к железнодорожной ветке позволяет отправлять суда в любую точку континентальной части США и Канады.
  • Баржа
  • : если вы находитесь на Гавайях или на Аляске, мы можем доставить ваш трубный штабель на барже или пароходе.
  • Truck: у нас есть собственные опытные водители грузовиков, которые могут доставить готовые сваи труб на местные строительные площадки. Для перевозки на большие расстояния или негабаритных грузов T BAILEY INC. Координирует свои действия с квалифицированными сторонними транспортными компаниями.

Чтобы помочь вам выбрать лучший вариант доставки для вашего проекта и бюджета, мы предоставим вам анализ стоимости каждого из доступных вариантов.

Проект трубных свай

Фундаменты и услуги по укладке стальных труб

— Fender Marine Construction

Типы трубных свай

Типы трубных свай различаются в зависимости от работы, которую необходимо выполнить. Некоторые варианты открыты, в то время как другие заглушены внизу. Открытость помогает перемещать почву из одного конца в другой.В то время как заглушенные трубы сваи надежно удерживают свое положение и удерживают внутри определенное количество почвы для своей прочности.

Без подключения к сети

Эти трубы имеют полностью открытый конец, как следует из названия. После монтажа уровень земли должен быть одинаковым как внутри, так и снаружи трубы. Они передают свою нагрузку на почву в основном за счет трения.

Открытый разъем с заглушкой

Эти трубы имеют заглушку на нижнем конце трубы. Это приводит к тому, что почва внутри трубы оказывается на точную величину меньше, чем снаружи трубы.

Нижняя пластина

Одна из двух наиболее часто используемых свай с заглушками. В этом случае к нижнему торцу приваривается стальная пластина. Пластина предназначена для создания сжатия и увеличения трения, чтобы уменьшить скольжение. Они используются на каменистой местности, где существует небольшой слой почвы между камнем и сваей.

Стальная труба с каменным башмаком

Другой распространенный штекер. Скальные башмаки выполняют ту же функцию, что и стальные пластины, но они используются, когда свая непосредственно контактирует с поверхностью породы.Снаряженная обувь должна выдерживать весь груз и предотвращать скольжение по каменистой поверхности.

Сваи Франки

Постоянные сваи, которые закупорены влажным бетонным заполнением и могут выдерживать гораздо более сильные забивные удары, чем другие трубные сваи.

Преимущества использования трубных свай

Для любой конструкции, рассчитанной на большие нагрузки, почти необходим глубокий фундамент. Создание правильной структурной опоры для глубоких фундаментов бывает во многих вариантах.Однако сваи из стальных труб могут быть адаптированы к конкретным потребностям здания. Трубные сваи проще и дешевле в установке, и перед установкой их можно проверить и протестировать на безопасность. Их также проще всего добавить после строительства. У них одни из самых низких затрат на замену, поскольку они не подвержены растрескиванию во время вождения.

.

LEAVE A REPLY

Ваш адрес email не будет опубликован.
