виды и классификация свайных опор

22.07.2021

Наряду с металлическими, железобетонными и деревянными, забивными, буронабивными и другими традиционными видами свай при устройстве фундаментов малоэтажных жилых, общественных и производственных зданий, специальных сооружений, включая мачтовые, все чаще стали использоваться фундаментные винтовые сваи цена которых определенно ниже всех остальных материалов для фундамента.

Из чего сделаны винтовые сваи

Несмотря на внешнюю похожесть всех винтовых свай, они имеют различные модификации, используемые для различных видов сооружений в конкретных геологических и гидрогеологических грунтовых условиях. В общем случае винтовая свая состоит из следующих основных элементов:

• ствола — круглой стальной трубы диаметром от 57 до 325 мм с коническим наконечником;
• одно-, или двухвитковой лопасти из листовой стали толщиной 3- 10 мм;

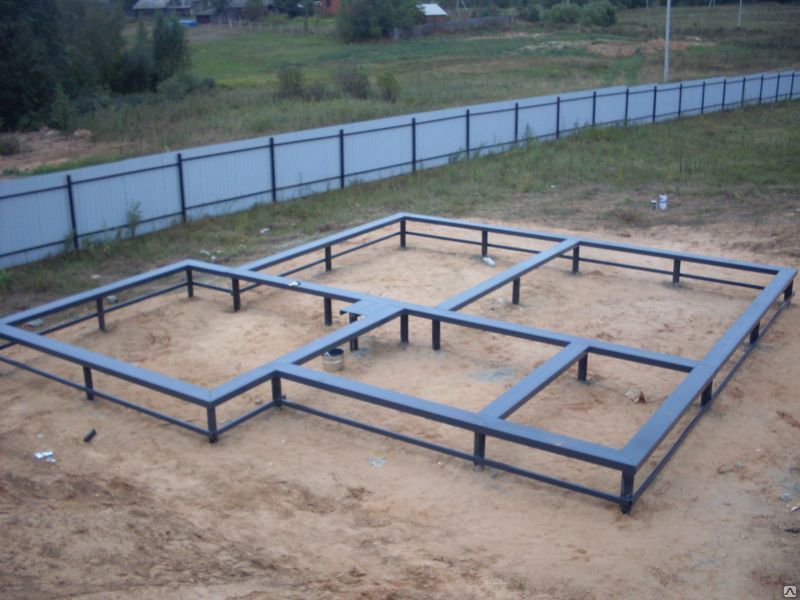

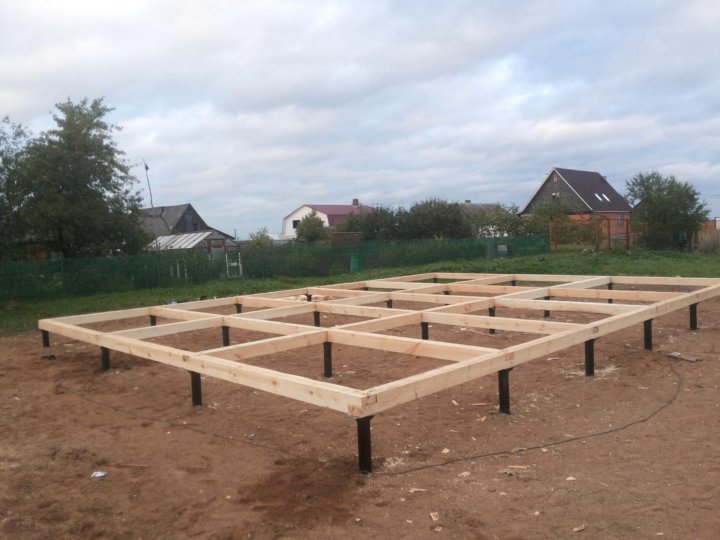

• приварного оголовка, служащего для крепления конструкций ростверка.

Ствол и оголовок покрываются усиленной антикоррозийной защитой, способствующей продлению срока службы свайного основания.

По каким параметрам выбирают винтовые сваи

Несущая способность винтовой сваи в конкретных условиях зависит от диаметров ствола и лопасти, соотношение между которыми находится в пределах 1:2,5 – 2,8. При возведении зданий и сооружений на нормальных грунтах рекомендуются винтовые сваи:

• с диаметром ствола 57- 76 мм и толщиной стенки от 3 мм – для устройства фундаментов под сетчатые ограждения или заборы из стального профнастила. Несущая способность таких свай составляет от 1 до 3 тн;
• с диаметром ствола 89 мм со стенкой от 3,5 мм и лопастью толщиной не менее 4 мм (несущей способностью 3 – 5 тн) – для устройства фундаментов под кирпичные и бетонные заборы, столбы, террасы, веранды;
• со стволом, изготовленным из трубы 108×4 мм и лопастью толщиной 4 мм, обладающие несущей способностью от 5 до 7 тн, пригодных для устройства фундаментов под каркасные малоэтажные дома, а также дома из СИП-панелей, дома и бани из бруса, рубленые дома. 90% устанавливаемых свай т.н. «стандарт»- это СВСН 108/2500;
• со стволом из трубы 133×4 мм, толщиной лопасти не менее 5 мм, имеющие несущую способность от 6 до 8 тн, используются при устройстве ленточных и столбчатых фундаментов под индивидуальные жилые дома и хозяйственные постройки из кирпича, крупноразмерных строительных блоков, с брусовыми и бревенчатыми срубами;
• сваи со стволом из труб диаметром от 159 до 325 мм обладают несущей способностью от 8 до 11 тн и применяются при устройстве фундаментов промышленных и складских зданий из легких металлических конструкций, а также для опор ЛЭП.

Однако подбор винтовых свай для конкретных грунтовых условий должен производиться специалистами на основании анализа информации о прочностных характеристиках грунтов и величине нагрузок от взводимого здания или сооружения. Винтовые сваи купить в Москве удобно и просто в компании СвайБур.

Сварная или литая винтовая свая?

В зависимости от конструктивных особенностей, вызванных учетом различных механических показателей грунтов, винтовые сваи могут быть:

• со сварными наконечниками. 99% устанавливаемых свай — это сваи со сварным наконечником. Практически ничем не уступают винтовым сваям со сварным наконечником;
• с литыми наконечниками. Наконечники, отлитые вместе с лопастями, привариваются к стволу. Применяются в каменистых грунтах, грунтах с большим количеством значительных корней. Более толстые литые лопасти не деформируются при встрече с препятствием.

Сваи с литыми наконечниками дороже сварных примерно на 25-40%.

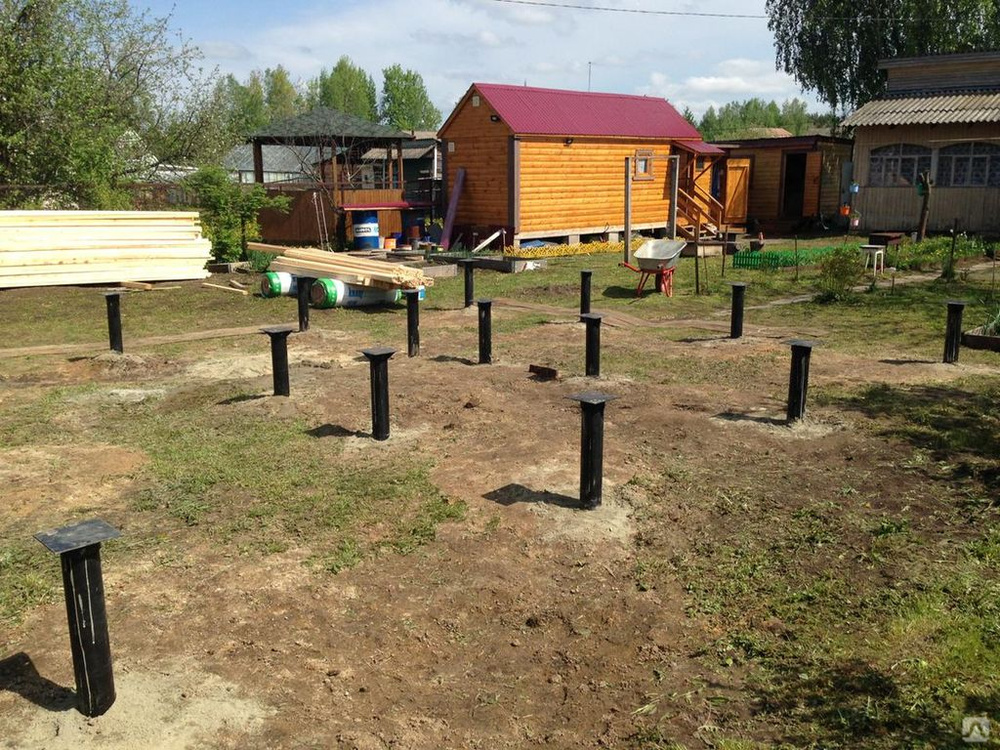

Кому поручить устройство фундаментов на винтовых сваях?

В Московской области строится немало коттеджных городков и дачных поселков и во многих случаях использование винтовых свай оказывается оптимальным решением устройства основания для грунтовых условий участка застройки. Одним из лидеров этого сегмента рынка столичного региона является ООО «СвайБур», обладающее немалым опытом такого рода работ на различных площадках. Мы погружали винтовые сваи в прочные и водонасыщенные грунты, выполняли фундаменты под каркасные дачные домики и двухэтажные кирпичные коттеджи.

Наличие своего проектного бюро позволяет нашей компании выбирать эффективные решения для устройства фундамента здания определенного назначения в конкретных грунтовых условиях, а собственное производство винтовых свай дает нам возможность выполнять работы по весьма демократичным ценам. Итогом работы ООО «СвайБур», началом которой становится изучение материалов геологических изысканий, а завершением – сдача заказчику готового фундамента, становится оптимальная стоимость нулевого цикла здания при его максимальной надежности и долговечности.

Поделиться статьей:

Последние статьи

10 Фев 2022

10 Фев 2022

10 Фев 2022

Длина бетонных свай: железобетонные сваи — размеры, виды, гост

Тип, диаметр и длина железобетонных свай влияет на надежность и устойчивость фундамента, который является основой всей постройки. Фундамент на бетонных опорах отличается высокой несущей способностью, имеет длительный срок службы, не требует выполнения масштабных земляных работ.

Типоразмеры железобетонных свай

Существует несколько видов бетонных армированных свай, которые отличаются размером, технологией изготовления, маркой арматурной стали, способом установки. Это железобетонные, буронабивные или оболочечные сваи. Для закладки фундаментов жилых домов, общественных зданий, объектов промышленного назначения и инженерных конструкций используются железобетонные опоры диаметром от 200 до 3000 мм, стандартная длина — от 3 до 36 м.

Маркировка фундаментных свай

Технические характеристики опорных столбов указываются в маркировке и обозначаются с помощью специальных индексов — цифр и букв:

• свайные опоры с квадратным сечением маркируют буквой С;
• полые конструкции с круглым сечением обозначают индексом СП;
• круглые полые цельные и составные конструкции маркируются СК;
• обозначение оболочечных свай цельных и составных выглядит как СО;
• для обозначения колонн с квадратным поперечным сечением, расположенным по крайним и средним осям постройки применяются индексы 1СД и 2СД;
• цельные фундаментные опоры без поперечного армирования со сплошным квадратным сечением обозначаются СЦ.

Пример маркировки и ее расшифровки:

• С70.50-А800. Это бетонный столб длиной 70 дециметров с поперечным сечением 50 см2 с арматурным каркасом из стали А800.

Технология изготовления и способ погружения

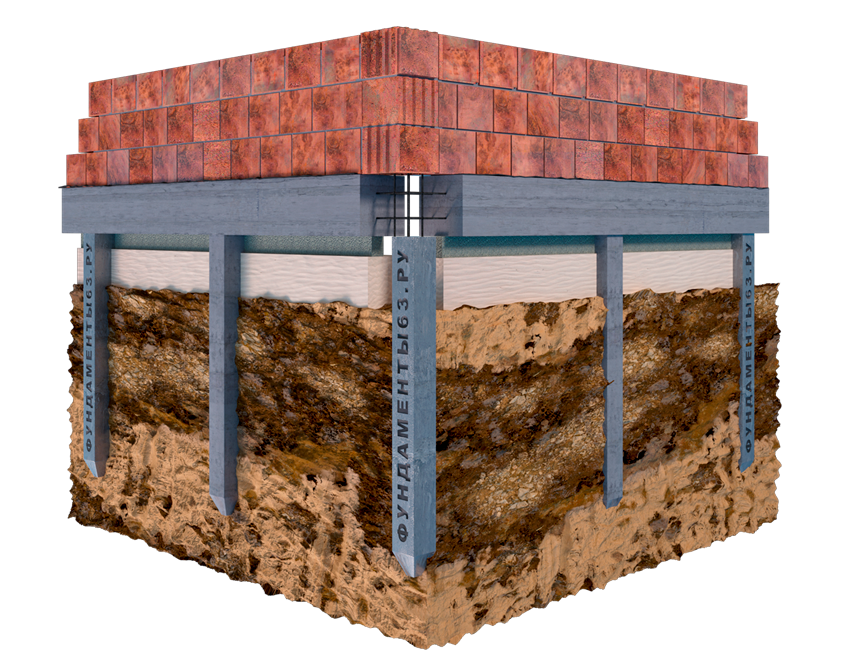

По типу конструкции фундаментные опоры бывают забивными, буронабивными или оболочковыми.

• Забивные. Это железобетонные столбы с квадратным сечением и заостренным нижним концом, которые доставляются на стройплощадку в готовом виде. Погружение фундаментных опор в грунт осуществляется путем забивки копровыми молотами, вибропогружения или вдавливания специальными машинами.
• Буронабивные. Такие опоры заливаются прямо на строительной площадке. Сначала на заданную глубину бурятся скважины, в них погружается армокаркас, после чего скважину заливают бетоном.
• Оболочковые. Способ монтажа опорных конструкций схож с заливкой буронабивных свай. Параллельно с бурением скважин, в них погружают пустотелые оболочки — трубы из асбестоцемента, пластика, металла. В трубу опускают сварной армирующий каркас, после чего заполняют оболочку бетонным раствором.

Где применяются

При выборе типа свайных опор учитывается состав, характеристики и тип грунта, особенности рельефа на участке. Правильный выбор опорных конструкций позволяет обеспечить надежность фундамента, устойчивость и долговечность жилых зданий, строительных конструкций и объектов промышленного назначения в районах со сложным ландшафтом и проблемным грунтом, включая слабые, просадочные и вечномерзлые почвы.

Таблица. Применение ж/б свай в зависимости от типа объекта и характеристик почвы.

Типы материалов, используемых в свайном фундаменте

🕑 Время чтения: 1 минута

В свайном фундаменте используются различные типы материалов: цемент, сталь, древесина и пластик, которые представляют собой тонкие конструктивные элементы, устанавливаемые в землю для передачи нагрузки на грунты на некоторой значительной глубине ниже основания сооружения. В этой статье мы кратко изучим материалы, используемые при строительстве свайного фундамента, их преимущества и недостатки.

В комплекте: 9 шт.0003

• Типы материалов, используемые в фундаменте Pile Foundation
• 1. Бетон
  • A. Сборный бетон
  • B. Литой бетон на месте
• 2. Сталь
• 3. Древесина
• 4. Пластик

. Типы материалов, используемых в свайном фундаменте

Основными материалами для строительства свайных фундаментов являются следующие:

Бетонные сваи подразделяются на сборные и монолитные бетонные сваи,

Сборные железобетонные сваи изготавливаются из высококачественного контролируемого бетона и армируются. Доступны различные формы, такие как квадрат, треугольник, круг или восьмиугольное сечение. Стандартный доступный размер имеет высоту 1 м, они могут быть соединены и могут быть получены любой длины без ущерба для расчетной грузоподъемности. Усиление необходимо внутри сваи, чтобы выдерживать нагрузки как при погрузке, так и при движении.

Рис. 1: Сборные квадратные сваи

1. Стабильность в сжимаемом грунте, например, мягкую глину, ил и торфяной материал сваи можно проверить перед закладкой.
2. Легко сращиваются. Относительно недорогой.
3. Можно использовать на больших расстояниях.
4. Может увеличить относительную плотность зернистого слоя основания.

1. Смещение, пучение и нарушение грунта при забивке.
2. Может быть поврежден во время вождения. Возможно, потребуется замена свай.
3. Нельзя использовать с очень большими диаметрами или в условиях ограниченного пространства над головой.

Залитые бетонные сваи чаще всего используются для фундаментов из-за большого разнообразия способов заливки бетона и введения сваи в грунт. Забивные и буровые сваи представляют собой два типа монолитных бетонных свай.

Рис. 2: Залитые на месте бетонные сваи

Эти монолитные бетонные сваи подразделяются на следующие типы:

1. Симплексная свая
2. Фрэнки Пайл
3. Вибровая свая
4. Прочная свая
5. Сваи под изморозью
6. Свая Штрауса
7. Кимберсольская свая
8. Свая Welfchaulzer
9. Свая Раймонда

1. Может быть осмотрен перед тем, как отливку можно будет легко разрезать или удлинить до нужной длины.
2. Относительно недорого.
3. Сваи можно заливать перед раскопками.
4. Длина ворса легко регулируется.
5. Может быть сформировано увеличенное основание, которое может увеличить относительную плотность зернистого слоя основания, что приведет к гораздо более высокой конечной несущей способности.
6. Усиление не определяется воздействием нагрузок при погрузке-разгрузке или вождении.

1. Пучение прилегающей поверхности грунта, что может привести к переуплотнению и развитию отрицательных сил поверхностного трения на сваях..
2. Повреждение при растяжении неармированных свай или свай, состоящих из свежего бетона, где силы в подошве достаточны для сопротивления движениям вверх.
3. Повреждение свай, состоящих из необсаженного или тонкообсаженного сырого бетона, из-за боковых сил, возникающих в грунте. Бетон может быть ослаблен, если артезианская вода поднимается вверх по стволу сваи при извлечении трубы.
4. Легкие стальные профили или сборные железобетонные оболочки могут быть повреждены или деформированы при жестком вождении.
5. Нельзя управлять автомобилем при ограниченном запасе высоты.
6. Требует много времени; нельзя использовать сразу после установки.

Стальные сваи изготавливаются из высококачественной стали и имеют сечение в виде Н, Х или толстых труб. Они подходят для обработки и вождения на большие расстояния. Их относительно небольшая площадь поперечного сечения в сочетании с высокой прочностью облегчает проникновение в твердый грунт.

Рис. 3: Стальные сваи

Их можно легко отрезать или соединить сваркой. Если сваю забить в грунт с низким значением рН, то возникает риск коррозии. Хотя смоляное покрытие или катодная защита могут использоваться в постоянных работах, чтобы избежать коррозии.

Рис. 4: Различные формы стальных свай.

1. Со сваями легко обращаться и их можно легко обрезать до нужной длины.
2. Может проходить через плотные слои. Боковое смещение грунта при забивке небольшое (стальные сваи Н- или Двутаврового сечения) относительно легко сращиваются или крепятся болтами.
3. Может работать с большим усилием и на очень большие расстояния.
4.  Может перевозить тяжелые грузы.

1. Сваи будут подвергаться коррозии,
2. Будет относительно легко отклоняться во время вождения.
3. Относительно дорогие.

Деревянные сваи использовались в старые времена. В настоящее время из-за нехватки древесины ее использование в свайном фундаменте резко сокращается. Древесина больше всего подходит для закладки длинных связных свай и забивки под насыпями. Древесина должна быть в хорошем состоянии и не должна быть поражена насекомыми.

Рис. 5: Деревянные сваи

Для деревянных свай длиной менее 14 м диаметр оголовка должен быть более 150 мм. Если длина превышает 18 метров, допускается диаметр наконечника 125 мм. Важно, чтобы древесина двигалась в правильном направлении и не должна быть забита в твердую почву, так как это может легко повредить сваю. Хранение древесины ниже уровня грунтовых вод защитит древесину от гниения и гниения. Для защиты и укрепления вершины сваи деревянные сваи могут быть снабжены защитным кожухом.

1. Сваи просты в обращении
2. Относительно недорог в местах, где много древесины.
3. Секции могут быть соединены вместе, а лишняя длина легко удалена.

1. Сваи будут гнить выше уровня грунтовых вод. Имеют ограниченную несущую способность.
2. Легко повреждается во время движения камнями и валунами.
3. Сваи трудно сращивать, и в соленой воде на них нападают морские бурильщики.

Пластиковые сваи состоят из различных композитных материалов, включая полимерные композиты, ПВХ и переработанные материалы. Эти сваи используются в особых случаях, например, в морской среде и в почвенных зонах, подверженных сезонным изменениям.

Рис. 5: Пластиковые сваи.

Подробнее: Выбор свайного фундамента в зависимости от состояния грунта

Проект свайного фундамента — Structville

Содержание

Глубокие фундаменты используются, когда слой грунта под конструкцией не способен выдержать нагрузку с приемлемой осадкой или достаточной защитой от разрушения при сдвиге. Двумя распространенными типами глубоких фундаментов являются колодезные фундаменты (или кессоны) и свайные фундаменты. Сваи представляют собой относительно длинные тонкие элементы, которые забиваются в землю или забиваются на месте. Конструкция свайного фундамента включает в себя обеспечение соответствующего типа, размера, глубины и количества свай для поддержки нагрузки надстройки без чрезмерной осадки и снижения несущей способности. Глубокие фундаменты более дороги и технически более дороги, чем мелкие фундаменты.

Свайные фундаменты можно использовать в следующих случаях;

1. Когда верхний слой (слои) грунта сильно сжимаем и слишком слаб, чтобы выдерживать нагрузку, передаваемую надстройкой, для передачи нагрузки на нижележащую коренную породу или более прочный слой грунта используются сваи. Когда коренная порода не встречается на разумной глубине ниже поверхности земли, используются сваи для постепенной передачи структурной нагрузки на почву. Сопротивление приложенной конструкционной нагрузке определяется в основном сопротивлением трению на границе грунт-свая.
2. При воздействии горизонтальных сил свайные фундаменты сопротивляются изгибу, сохраняя при этом вертикальную нагрузку, передаваемую надстройкой. Такая ситуация обычно встречается при проектировании и строительстве подпорных конструкций и фундаментов высотных сооружений, подверженных воздействию сильного ветра и/или землетрясений.
3. Во многих случаях грунты на участке предлагаемого строения могут быть расширяющимися и просадочными. Эти почвы могут простираться на большую глубину под поверхностью земли. Экспансивные почвы набухают и сжимаются по мере увеличения и уменьшения содержания влаги, и давление набухания таких почв может быть значительным. При использовании мелкозаглубленного фундамента конструкция может получить значительные повреждения.
4. Фундаменты некоторых конструкций, таких как опоры линий электропередач, морские платформы и подвальные маты ниже уровня грунтовых вод, подвергаются подъемным силам. Иногда для этих фундаментов используются сваи, чтобы противостоять подъемной силе.
5. Устои и опоры мостов обычно сооружаются на свайных фундаментах, чтобы избежать возможной потери несущей способности фундамента мелкого заложения из-за эрозии почвы на поверхности земли

Сваи можно классифицировать несколькими способами на основе различных критериев:

( a ) Функция или действие
( b ) Состав и материал
( c ) Способ установки

Сваи могут быть классифицированы следующим образом в зависимости от функции или действия:

Опорные сваи
пропуская мягкую почву или воду.

Висячие сваи
Используются для передачи нагрузок на глубину во фрикционном материале за счет поверхностного трения по поверхности сваи.

Натяжные или подъемные сваи
Напорные сваи используются для анкеровки конструкций, подвергающихся подъему из-за гидростатического давления или опрокидывающего момента из-за горизонтальных сил.

Уплотняющие сваи
Уплотняющие сваи используются для уплотнения рыхлых сыпучих грунтов с целью увеличения несущей способности. Поскольку от них не требуется нести какую-либо нагрузку, от материала может не потребоваться прочность; на самом деле, песок может быть использован для формирования кучи. Свайная труба, забитая для уплотнения почвы, постепенно вынимается, а на ее место засыпается песок, образуя «песчаную кучу».

Анкерные сваи
Эти сваи используются для обеспечения горизонтального крепления от шпунтовых свай или воды.

Отбойные сваи
Применяются для защиты береговых сооружений от ударов кораблей и других плавучих объектов.

Шпунтовые сваи
Шпунтовые сваи обычно используются в качестве переборок или отсечек для уменьшения просачивания и подъема в гидротехнических сооружениях.

Сваи
Используются для противодействия горизонтальным и наклонным нагрузкам, особенно в сооружениях перед водой.

Сваи с боковой нагрузкой
Используются для поддержки подпорных стен, мостов, плотин и причалов, а также в качестве отбойных устройств при строительстве гавани.

Сваи можно классифицировать по материалу и составу следующим образом:

Деревянные сваи
Изготовлены из качественной древесины. Длина может достигать примерно 8 м; сращивание принято для большей длины. Диаметр может быть от 30 до 40 см. Деревянные сваи хорошо работают как в полностью сухом, так и в погруженном состоянии. Чередование влажных и сухих условий может сократить срок службы деревянной сваи; чтобы преодолеть это, применяется креозотинг. Максимальная расчетная нагрузка составляет около 250 кН.

Стальные сваи
Обычно это двутавровые сваи (катаные Н-образные), трубчатые или шпунтовые (катаные профили правильной формы). Они могут выдерживать нагрузки до 1000 кН и более.

Бетонные сваи
Они могут быть сборными или монолитными. Сборные сваи армированы, чтобы выдерживать нагрузки при обработке. Им требуется место для литья и хранения, больше времени для отверждения и тяжелое оборудование для обработки и вождения. Набивные сваи устанавливаются путем предварительной выемки грунта, что устраняет вибрацию, возникающую при забивке и погрузочно-разгрузочных работах.

Композитные сваи
Они могут быть изготовлены из бетона и дерева или из бетона и стали. Они считаются подходящими, когда верхняя часть сваи должна выступать над уровнем грунтовых вод. Нижняя часть может быть из необработанной древесины, а верхняя часть из бетона. В противном случае нижняя часть может быть из стали, а верхняя из бетона.

Сваи также могут быть классифицированы следующим образом по способу установки:

Забивные сваи
Деревянные, стальные или сборные железобетонные сваи можно забивать вертикально или под наклоном. Если они наклонены, их называют «бэттерными» или «сгребающими» стопками. Для забивки свай применяют сваебойные молоты и сваебойное оборудование.

Сваи монолитные
Можно монолитно заливать только бетонные сваи. Просверливаются отверстия и заливаются бетоном. Это могут быть прямобурые сваи или они могут быть «недорасширенными» с одним или несколькими бульбами через определенные промежутки времени. В соответствии с требованиями могут использоваться подкрепления.

Забивные и монолитные сваи
Комбинация обоих типов. Можно использовать кожух или скорлупу. Куча Franki относится к этой категории.

Однако самым распространенным типом свайного фундамента в Нигерии являются буронабивные сваи с использованием непрерывного шнека (CFA).

Раздел 7 стандарта EN 1997-1:2004 посвящен геотехническому проектированию свайных фундаментов. Существуют некоторые стандарты проектирования, посвященные проектированию и строительству свайных фундаментов. Упомянутый стандарт проектирования является частью Еврокод 3 для проектирования стальных свай:

• EN 1993-5: Еврокод 3, часть 5: Проектирование стальных конструкций — забивка свай

Другие стандарты, на которые можно ссылаться при выполнении работ по забивке свай являются;

• EN 1536: 1999 — Скусовые кучи
• EN 12063: 1999 — Стены листовой свали0010

Подходы к проектированию свайных фундаментов

Согласно пункт 7. 4(1)P EN 1997-1, расчет свай должен основываться на одном из следующих подходов:

1. Результаты испытания на статическую нагрузку, соответствие которых было продемонстрировано с помощью расчетов или иным образом с другим соответствующим опытом
2. Эмпирические или аналитические методы расчета, обоснованность которых подтверждена испытаниями на статическую нагрузку в сопоставимых ситуациях
3. Результаты испытаний на динамическую нагрузку, достоверность которых подтверждена испытаниями на статическую нагрузку в сопоставимых ситуациях.
4. Наблюдаемые характеристики сопоставимого свайного фундамента при условии, что этот подход подтверждается результатами исследования площадки и наземных испытаний.

Испытание статической нагрузкой является наилучшим способом проверки несущей способности свай, однако оно не очень привлекательно, поскольку требует больших затрат времени и средств. Традиционно инженеры проектировали свайные фундаменты на основе расчетов теоретической механики грунтов. Наиболее распространенный подход состоит в том, чтобы разделить почву на слои и присвоить свойства почвы каждому слою. Наиболее важными параметрами грунта, заданными для каждого слоя, являются сцепление (C) и угловое внутреннее трение (ϕ). Эти два свойства позволят быстро определить коэффициенты несущей способности для оценки несущей способности сваи.

По профилю грунта трение вала о сваю из разных слоев суммируется для получения общего сопротивления трению вала сваи. Сопротивление основания сваи также определяется на основе свойств грунта слоя, принимающего наконечник сваи.

Рисунок 4 : Свая в слоистом грунте

Следовательно, предельное сопротивление сваи Q _u ;

Q _u = ∑Q _с + Q _b —— (1)

Q _с = Сопротивление вала = Q _S A _S
Q _B = Сопротивление базы = Q _B A _B

, где Q _{S 99.}

, где Q _S

, где Q _S 9064

. _s — площадь поверхности сваи, для которой применим q _s . A _b — площадь поперечного сечения основания сваи, а q _b — сопротивление основания.

Для сваи в несвязном грунте (C = 0)
Q _s = q ₀ K _s tanδA _s —— (2)

0 = в связном грунте (ϕ 0) в связном грунте
Q _s = αC _u A _s —— (3)

Где;
q ₀ — среднее эффективное давление вскрышных пород на глубину погружения сваи, для которого применим K _s tanδ.
K _s коэффициент бокового давления грунта
δ — угол трения о стенки
C _u — средняя прочность недренированной глины на сдвиг вдоль вала
α — коэффициент сцепления.

Типичные значения δ и K _s приведены в таблице ниже;

С другой стороны, типичные уравнения для расчета сопротивления основания одиночной сваи приведены ниже;

Q _b = Базовое сопротивление = q _b A _b
Где q _b — единичное базовое сопротивление сваи и А _б — площадь основания сваи.

для кучи в без сплоченной почвы (C = 0)
Q _B = Q ₀ N _Q A _B — (4)

A _B — — (4)

9000 2 3 _B — — (4)

9000 2 3 3 3 _B — — (4)

939339339339355555555555 года. = 0)
Q _b = c _b N _c A _b —— (5)

Для сваи в грунте c-ϕ;
Q _b = (c _b N _c + q ₀ N _q )A _b —— (6)

Где N _q и N _c — коэффициенты несущей способности.

Таким образом, чтобы конструкция считалась приемлемой, приложенная нагрузка ≤ Предельная грузоподъемность/Запас прочности. Коэффициент безопасности обычно колеблется в пределах от 2,0 до 3,0 и зависит от качества проведенных исследований грунта.

Расчет свайного фундамента по Еврокоду 7

EN 1997-1:2004 позволяет определять сопротивление отдельных свай;

• формулы статической сваи, основанные на параметрах грунта
• прямые формулы, основанные на результатах полевых испытаний
• результаты испытаний сваи статической нагрузкой
• результаты испытаний на динамический удар
• формулы забивки свай и
• анализ волнового уравнения

В соответствии с пунктом 7. 6.2.1 (1)P, чтобы продемонстрировать, что свайный фундамент будет выдерживать расчетную нагрузку с достаточной защитой от разрушения при сжатии, для всех расчетных предельных состояний нагрузки и сочетаний нагрузок должно выполняться следующее неравенство:

F _c,d ≤ R _c,d —— (7)

Где F _c,d — расчетная осевая нагрузка на сваю, а R _c,d — сопротивление сжатию куча. F _c,d должен включать вес самой сваи, а Rc,d должен включать давление грунта на основание фундамента. Тем не менее, эти два элемента могут быть проигнорированы, если они аннулируются приблизительно. Их не нужно отменять, если сопротивление вниз велико, или когда почва очень легкая, или когда свая выступает над поверхностью земли.

Для групповых свай расчетное сопротивление принимается как наименьшее из сопротивления сжатию свай, действующих по отдельности, и сопротивления сжатию свай, действующих как группа (несущая способность блока). Согласно пункту 7. 6.2.1(4), сопротивление сжатию группы свай, действующей как блок, можно рассчитать, рассматривая блок как единую сваю большого диаметра.

Статические формулы свай, основанные на параметрах грунта

Методы оценки прочности свайного фундамента на сжатие по результатам грунтовых испытаний должны быть установлены на основе испытаний свай под нагрузкой и на основе сопоставимого опыта. Как правило, прочность сваи на сжатие определяется из:

Ч _{в, г} = Р _{б, д} + Р _{с, д} —— (8)

Где;
R _b,d = R _b,k /γ _b
R _s,d = R _s,k /γ _s

Национальное приложение. Рекомендуемые значения для постоянных и переходных ситуаций приведены в таблицах A6, A7 и A8 стандарта EN 1997-1:2004 для забивных, буронабивных свай и свай CFA соответственно;

Таблица 1 (Таблица A6): Partial resistance factors (γ _R ) for driven piles

Resistance	Symbol	R1	R2	R3	R4
Base	γ b	1. 0	1.1	1.0	1.3
Shaft (compression)	γ s	1.0	1.1	1.0	1.3
Total/combined (compression)	γ t	1.0	1.1	1.0	1.3
Вал в растяжении	γ S; T	1,25	1,15	1,1	1,6

Table 2).0464 ) for bored piles

Resistance	Symbol	R1	R2	R3	R4
Основание	γ B	1,25	1,1	1,0	1,6
(Compression)	ac 1111111111111 (Compression). 0714	1.0	1.1	1.0	1.3
Total/combined (compression)	γ t	1.15	1.1	1.0	1.5
Shaft in tension	γ S; T	1.25	1,15	1,1	1,6

Таблица 3 (Таблица A8): .0003

Resistance	Symbol	R1	R2	R3	R4
Base	γ B	1,1	1,1	1,0	1,45
Вал (сжатие)	γ S	γ S	γ S	14	14	1	γ S	. 0711 1.1	1.0	1.3
Total/combined (compression)	γ t	1.11	1.1	1.0	1.4
Shaft in tension	γ s;t	1,25	1,15	1,1	1,6

Характеристические значения R _b,k и 3 R 904 определяют из 904, k и 3 R 904;

Р _с,к = Р _b,k + R _s,k = (R _b,cal + R _s,cal )/ξ = R _c,cal /ξ = min[R _{c,cal(среднее)} /ξ ₃ ; R _c,cal(min) /ξ ₄ ] —— (9)

где ξ ₃ и ξ ₄ — коэффициенты корреляции, зависящие от числа профилей испытаний, n. Значения коэффициентов корреляции могут быть установлены Национальным приложением. Рекомендуемые значения приведены в таблице A10 стандарта EN 1997-1:2004. Для конструкций с достаточной жесткостью и прочностью для передачи нагрузок от «слабых» свай к «сильным» коэффициенты ξ ₃ и ξ ₄ можно разделить на 1,1 при условии, что оно не меньше 1,0.

Характеристические значения могут быть получены путем вычисления:
R _b,k = A _b q _b,k —— (11)
R _s,k = ∑A _s,i q _s,i,k —— (12)

где q _b,k и q _s,i,k — характеристические значения сопротивления основания и трения вала в различных параметры.

Для оценки трения ствола сваи и торцевой опоры по параметрам грунта могут применяться следующие зависимости;

Связные грунты;
q _s,k = σ _v ‘k _s tanδ —— (13)
q _b,k = σ _v ‘ N _q —— (14)

Связный грунт или слабая порода (аргиллит)
q _s,k = αC _u —— (15)
q _b,k = C _u N _c —— (16)

Коэффициент сцепления (α) можно узнать из таблицы или определить по результатам испытания на неограниченное сжатие (UCS). Для свай в глине N _c обычно принимают равным 9,0.

Рисунок 5 : Зависимость между коэффициентом сцепления и сцеплением недренированного грунта

Обычно рекомендуется, чтобы Cu < 40 кПа, α принималось равным 1,0.

Рисунок 5: Зависимость между коэффициентом сцепления и неограниченной прочностью грунта на сжатие

Расчет свайного фундамента с использованием статической нагрузки сваи

Методика определения сопротивления сваи сжатию из испытаний статической нагрузкой основана на анализе сопротивления сжатию, R _c,m , значений, измеренных при испытаниях статической нагрузкой на одна или несколько пробных свай. Пробные сваи должны быть того же типа, что и сваи фундамента, и должны быть заложены в том же слое.

Важным требованием, изложенным в Еврокоде 7, является то, что интерпретация результатов испытаний сваи под нагрузкой должна учитывать изменчивость грунта на площадке и изменчивость из-за отклонения от обычного метода установки сваи. Другими словами, необходимо тщательно изучить результаты исследования грунта и результаты испытаний сваи под нагрузкой. Результаты испытаний сваи под нагрузкой могут привести, например, к выделению различных «однородных» частей площадки, каждая из которых имеет свое собственное характерное сопротивление сжатию сваи.

Чтобы использовать результаты испытаний на статическую нагрузку для проектирования свайного фундамента, определите характеристическое значение R _c,k по измеренному сопротивлению грунта R _c,m , используя следующую формулу:

R _c,k = Min{ (R _c,m ) _{среднее} /ξ ₁ ; (R _c,m ) _min /ξ ₂ } —— (17)

где ξ ₁ и ξ ₂ — коэффициенты корреляции, относящиеся к числу n испытанных свай, и применяются к среднее (R _c,m ) _{означает} и до низшего (R _c,m ) _мин R _c,m соответственно. Рекомендуемые значения для этих коэффициентов корреляции, приведенные в Приложении А, предназначены, прежде всего, для охвата изменчивости грунтовых условий на площадке. Однако они могут также охватывать некоторую изменчивость из-за влияния установки свай.

Расчетное сопротивление сжатию сваи R _c,d получают путем применения частного коэффициента γt к общему характеристическому сопротивлению или частных коэффициентов γs и γb к характеристическому сопротивлению ствола и характеристическому сопротивлению основания, соответственно, в соответствии с следующие уравнения:

R _c,d = R _c,k /γ _t —— (18)
или
R _c,d = R _b,k /γ _b

3 Rs ,k /γ _s —— (19)

R _c,d для постоянных и переходных ситуаций можно получить по результатам испытаний сваи под нагрузкой с использованием DA-1 и DA-2 и рекомендуемых значений для Частные коэффициенты γ _t или γ _s и γ _b приведены в таблицах A.
