Стяжка водяной теплый пол: Стяжка для водяного теплого пола

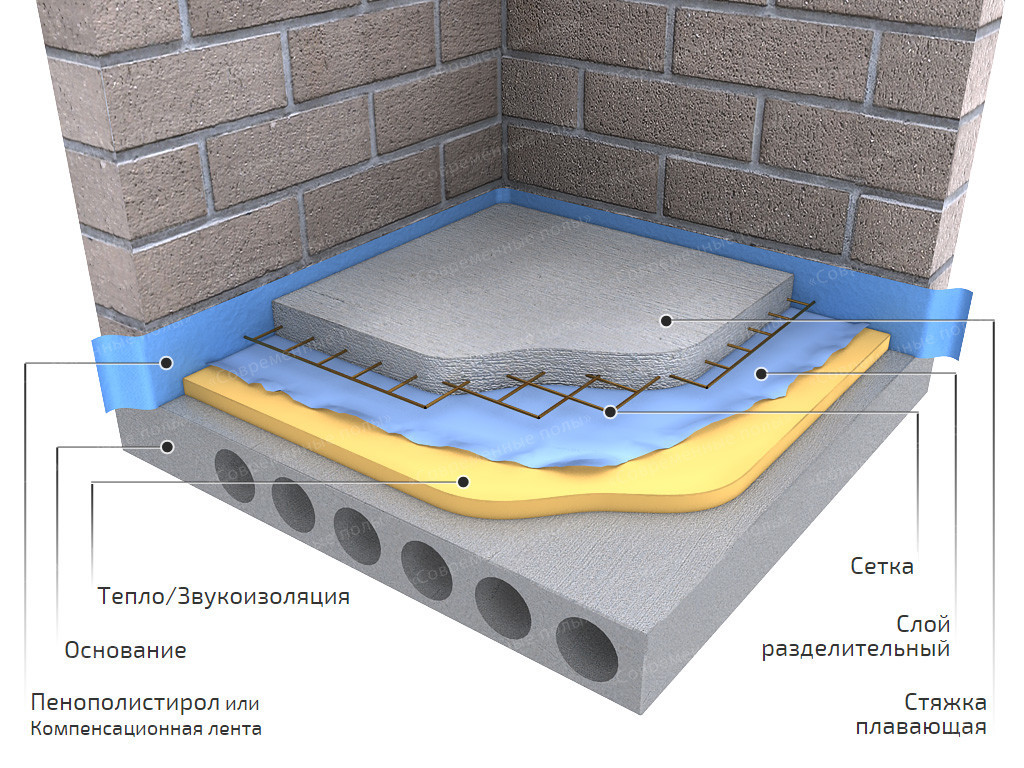

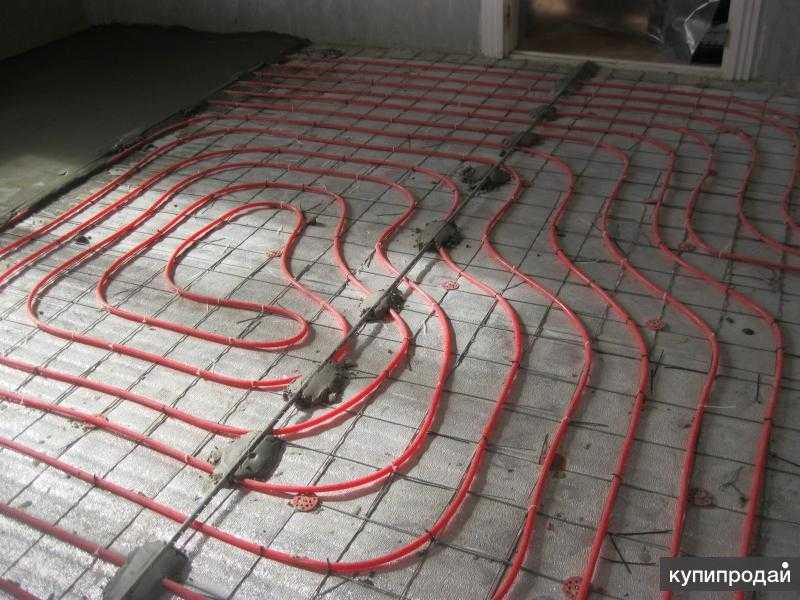

Теперь о том, чего практически не найдете в интернете. Предположим, водяной теплый пол уложен, как заливать знаем, остался вопрос чем заливать. В нашем арсенале три основных материала заливки.

1. Тяжелый бетон с природным заполнителем (мы предпочитаем морской камешек мелкой фракции.
2. Обычный цементно-песчаный раствор
3. Очень популярная, в последнее время, полусухая стяжка.

Нам необходимо понять какой из этих материалов даст нам максимальную теплоотдачу.

Вводные:

-труба REHAURAUTERMS17*2,0 мм

-длина ветки 80 метров

— подводящая линия (подача и обратка) – 10 метров

— шаг укладки будем менять от 100 до 200 мм

— рантовые зоны отключим

— подача 35, 40, 45, 50С

— обратка на 10 градусов ниже

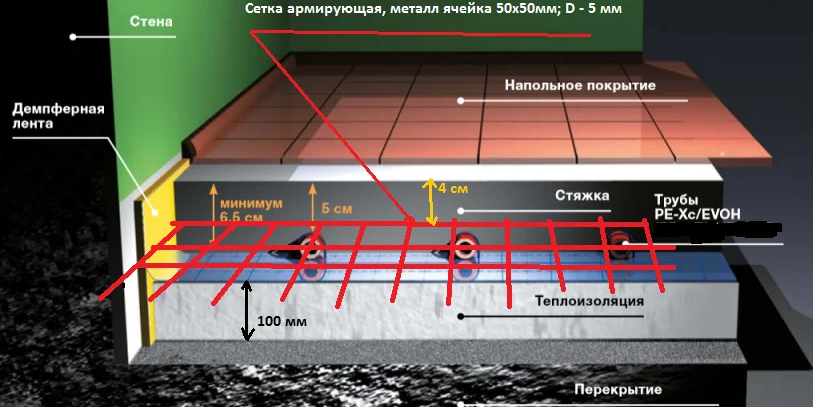

   Под трубами:

         Полы на грунте

         Плита бетонная 100 мм

         Утеплитель ЭППС 50 мм

         Толщина стяжки 70 мм

         Покрытие будем менять. Плитка, линолиум или ламинат. У всех материалов приблизительно одинаковая толщина 10 мм.

Приступаем к вводу данных.

Дальше сам расчет. Расчет разместим в виде картинок только для одного покрытия, остальное сведем в таблицу.

 Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке тяжелым бетоном:

 Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке цементно-песчанным раствором:

 Таблица теплоотдачи водяного теплого пола в зависимости от температуры подачи и отделочного покрытия при заливке полусухой стяжкой:

Выводы:

Если при строительстве дома был применено утепление, при любых обстоятельствах использование водяных теплых полов, в качестве основной и единственной системы отопления, будет достаточно. Максимальную теплоотдачу мы можем получить если в качестве стяжки будем использовать бетон с натуральным наполнителем.

Цементно-песчаный раствор – это золотая середина между заливкой бетоном и полусухой стяжкой.

Полусухая стяжка – больше подходит как утеплитель, чем как стяжка для водяный теплых полов. Подробнее о коеффициенте сопротивления можно прочитать в этом документе. Да, ее можно прогреть. Из таблички видно, что поверхность теплого пола еще далека до нормы для жилых помещений (29С), но нам и котел необходимо разгонять выше 50С и практически всегда треть тепла будет уходить в землю вместе с деньгами за отопление.

В качестве подложки для водяного теплого пола под ламинат, необходимо применять обычный строительный картон. Он лучше проводит тепло и выполняет функцию прокладки между доской и бетоном. Не стоит применять специальные вспененные подложки для теплого пола, это все маркетинговые штучки, которые значительно уменьшат теплопередачу от труб водяного пола к воздуху в помещении.

Social Like

Водяной теплый пол | Шлютер-Системс

• Вы здесь:
• Домашняя страница
• Продукты / Приложения
• Системы напольного отопления
• Водяной теплый пол

Поделиться

Schlüter-BEKOTEC-THERM

— Низкая система водяного теплого пола (20 мм до напольного покрытия)
— Минимальные объемы стяжки равны малой массе стяжки и уменьшенной нагрузке на конструкцию
— Системные панели с шипами снижают напряжение сдвига в стяжке
— Короткие сроки строительства, способствующие продвижению проекта
— Совместимость с возобновляемыми источниками энергии
— Доступны услуги проектирования системы

Низкая высота конструкции

Schlüter-BEKOTEC-THERM может иметь высоту от 20 мм до напольного покрытия.

Экономия материала и веса

Система BEKOTEC-THERM значительно легче обычных стяжек с подогревом. Уменьшение толщины стяжки на 37 мм экономит 3,7 м3 раствора для стяжки (что эквивалентно экономии 7,4 тонны на площади 100 м2).

Небольшая масса стяжки и близость труб отопления к поверхности означают, что система быстро реагирует и, следовательно, более энергоэффективна.

Конструкция бесшовного пола с низким напряжением и отделка без трещин

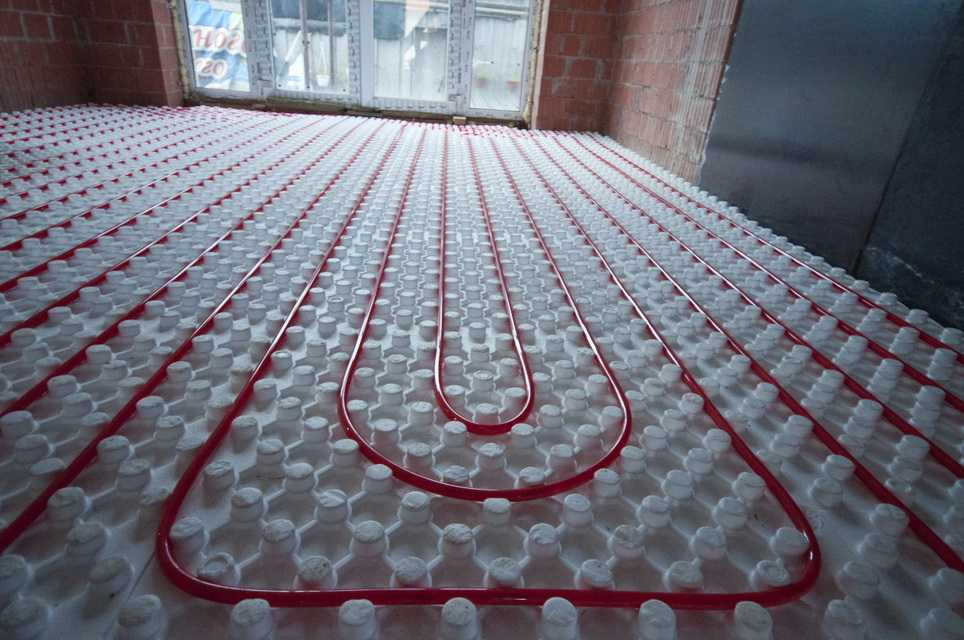

Система основана на семействе легких модульных стяжек Schlüter-BEKOTEC. Шипованный рисунок панелей предотвращает коробление стяжки; это, в свою очередь, позволяет избежать нарастания напряженности. Благодаря этому при монтаже пола с использованием системы BEKOTEC не требуются швы стяжки.

В сочетании с разъединительной мембраной Schlüter-DITRA система предотвращает передачу напряжений на покрытие. Общий результат – долговечное покрытие без трещин.

Четыре недели, которые требуются для высыхания и отверждения традиционной стяжки, сокращаются до 1-2 дней при использовании BEKOTEC. Разделительная мембрана DITRA может быть установлена, как только стяжка будет готова выдержать нагрузку, а затем уложить плитку или каменное покрытие. Эти факторы приводят к более быстрому прогрессу и меньшему нарушению проекта в целом.

Когда дело доходит до ввода системы в эксплуатацию, прогрев можно начать при 25⁰C и увеличивать на 5⁰C в день, пока не будет достигнута желаемая температура системы.

Совместимость с возобновляемыми источниками энергии

Уменьшенная масса стяжки означает, что система может работать при более низких температурах около 30⁰C (по сравнению с 50⁰C с традиционными стяжками). Более низкие температуры подачи означают, что система отлично подходит для возобновляемых источников энергии, таких как тепловые насосы, работающие на земле и воздухе.

Услуги по проектированию водяного теплого пола

Используя существующие планы этажей и проектные тепловые расчеты, мы можем предоставить дизайн для вашего проекта и убедиться, что мы можем достичь комнатной температуры.

Варианты сборки системы

Система водяного теплого пола с сухой стяжкой (высота от 52 мм)

С панелью BEKOTEC-EN/P

Для использования в новых проектах, где качество малой высоты стяжки является первостепенной задачей. Панели из полистирола легко режут по длине канцелярским ножом, что ускоряет строительство. Включает встроенную изоляцию толщиной 20 мм как часть общей высоты.

Система водяного теплого пола с плавной стяжкой (высота от 52 мм)

С панелью BEKOTEC-EN/PF

Для использования в новых проектах, где важным фактором является получение ровной стяжки с минимальными трудозатратами. Панели из полистирола имеют фольгированное покрытие, предотвращающее впитывание самовыравнивающейся стяжки, и легко режутся по длине канцелярским ножом для быстрого монтажа. Включает 20-миллиметровую изоляцию как часть общей высоты.

Система водяного теплого пола с сухой или проточной стяжкой (высота от 31 мм)

С панелью BEKOTEC-EN F

Система Crossover подходит для использования в новых проектах и ​​некоторых проектах реконструкции в сочетании с сухой или текучей стяжкой. Устанавливается в партнерстве с изоляционным слоем по собственному выбору.

Система водяного теплого пола со встроенным шумоподавлением (высота от 31 мм)

С панелью BEKOTEC-EN FTS

Звукоизоляционные свойства делают эту систему идеальной для использования на первом и втором этажах, а также на деревянных конструкциях чернового пола. Возможности шумоподавления до 25 дБ.

Система водяного теплого пола для проектов реконструкции (высота от 20 мм)

С панелью BEKOTEC-EN FK

Для использования в небольших проектах реконструкции и расширения, а также в проектах нового строительства, где требуется особенно низкая высота надстройки.

Поделиться

Посмотреть техническое описание

Найдите местного специалиста по спецификациям

Наша команда

Электрические и гидравлические системы лучистого отопления (DIY)

Обновлено: 20 декабря 2022 г.

Полы с подогревом — это роскошно и доступно. Мы расскажем вам, как выбрать лучшую систему теплого пола для вашего дома.

Следующий проект›

Семейный мастер на все руки

Выберите лучшую систему напольного отопления. Мы рассмотрим плюсы и минусы электрических систем и систем горячего водоснабжения (водяных) для обеспечения комфорта и обогрева помещений. Электрические проще и обычно дешевле в установке. Гидравлические идеально подходят, если у вас уже есть бойлер.

Эксперты DIY из журнала The Family Handyman Magazine

Преимущества теплого пола

Как только вы избавитесь от пушистых тапочек и откроете для себя комфорт теплых полов, вы будете проданы. Полы с подогревом, часто называемые лучистыми полами или системой лучистого тепла, предлагают преимущества, помимо комфорта для ног. Они сохраняют полы в прихожей и ванных комнатах сухими и обеспечивают обогрев помещений в холодных помещениях. Вы даже можете выключить термостат для вашей системы центрального отопления и по-прежнему поддерживать тепло в некоторых комнатах.

В этой статье мы познакомим вас с типами систем теплого пола, которые вы можете установить в своем доме. Расскажем о плюсах и минусах и покажем основные способы установки. Это поможет вам решить, стоит ли браться за проект самостоятельно или нанять профессионала. Эти системы обогрева чаще всего устанавливаются под керамическую плитку в ванных комнатах, но имейте в виду, что добавить тепла можно под любой тип напольного покрытия (см. «Напольные покрытия и полы с подогревом» ниже). Все системы напольного отопления обогревают пол либо электричеством, либо горячей водой.

Электрические системы просты и доступны

Электрические напольные системы работают так же, как электрическое одеяло: электричество проходит по кабелю сопротивления и создает тепло. Поскольку электричество довольно дорого, относительно небольшое количество домов полностью отапливаются внутрипольными электрическими системами. Тем не менее, эти системы отлично подходят для того, чтобы сделать особенно холодные полы удобными для ног. Они также повышают температуру в прохладной комнате на несколько градусов. Теплый пол в ванной делает выход из душа более уютным в холодный день. Это расплата.

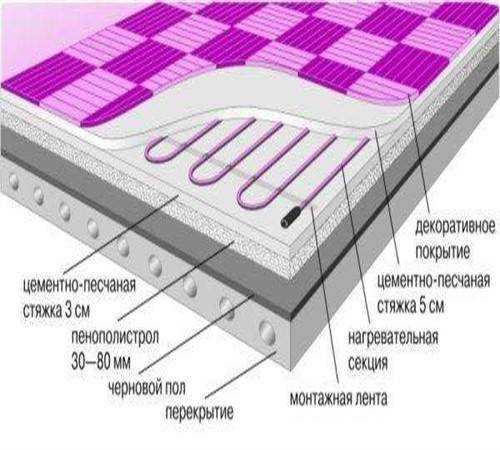

Электрические системы состоят из трех компонентов: нагревательного кабеля, термостата и датчика температуры (рис. А ниже). Термостат подключен к электросети дома и включает и выключает отопление в зависимости от температуры пола (не комнаты). Датчик, установленный в полу вместе с кабелем, сообщает термостату, насколько теплый пол. (Большинство людей предпочитает температуру пола от 80 до 90 градусов по Фаренгейту.) Термостат и датчик упакованы вместе; кабель обычно продается отдельно. Не используйте термостат одного производителя с кабелем другого.

Для электрических соединений требуются только базовые навыки электромонтажа, а прокладка напольного кабеля — это проект, который легко сделать своими руками. Из-за простоты установки и более низкой стоимости материалов электрическая система обычно является лучшим выбором для небольших проектов, таких как обогрев пола на кухне или обогрев холодной ванной комнаты. Добавление электрического обогрева в обычную ванную комнату при укладке нового пола увеличивает стоимость проекта всего на 200-300 долларов. Эксплуатационные расходы обычно составляют около полуцента за квадратный фут в день.

Часто самой большой проблемой является «ловля» электрического кабеля через готовые стены к термостату и кабелю. Поскольку эти системы обычно потребляют от 10 до 15 Вт на квадратный фут, их обычно можно подключить к существующей цепи для обогрева типичной ванной комнаты. Для большей комнаты вам, возможно, придется проложить новый кабель к главной панели и заплатить электрику около 120 долларов за подключение новой цепи.

Если вы укладываете обогреватель на пол с деревянным каркасом, поместите изоляцию из стекловолокна между балками, чтобы отводить тепло вверх. Система будет нормально работать без изоляции, но с ней будет более эффективной. Прежде чем установить электрическую систему на бетонный пол, ознакомьтесь с инструкциями производителя — они могут потребовать слой пеноизоляции поверх бетона перед установкой нагревательного кабеля.

Совет: Когда вы оцениваете площадь комнаты, учитывайте только площади, по которым вы можете ходить; нет смысла греть пол под техникой или за унитазом.

Рисунок A: Электрический обогрев пола

Кабель вырабатывает тепло и обогревает пол. Термостат, подключенный к датчику, контролирует температуру пола.

Электрическая система № 1: Свободные кабели (от 3 до 6 долларов США за кв. фут)

Фото 1: Техника затвердевания раствора

Протяните кабель между концевыми каналами и закрепите кабель на полу. Нанесите тонкий слой стяжки на кабель, чтобы создать плоскую поверхность.

Фото 2: Техника самонивелирования

Установите пластиковую планку и свободный трос. Налейте самовыравнивающуюся смесь, чтобы встроить кабель и создать идеально ровную, гладкую поверхность.

Кабель поставляется на катушке, как и любой другой провод. Свободный кабель — это, безусловно, самый дешевый способ обогрева пола, и он так же эффективен, как и другие системы. Недостатком незакрепленного кабеля является время установки; вы должны расположить кабель в виде змеевика, закрепить его большим количеством горячего клея или скоб, а затем «встроить» его.

Большинство незакрепленных кабельных систем имеют концевые каналы, которые определяют расстояние (фото 1). Вы можете размещать кабели близко друг к другу, чтобы пол нагревался быстрее и достигал более высокой температуры, или дальше друг от друга, чтобы использовать меньше кабелей. Производители предлагают кабели разной длины в зависимости от площади пола. Вы не можете сращивать отрезки кабеля вместе, чтобы обслуживать большую комнату или ремонтировать поврежденный кабель (это относится ко всем электрическим системам). Закрепите кабель через каждые 6 дюймов, чтобы он не мог сместиться или всплыть, пока вы вставляете кабель.

Осторожно: Аккуратно работайте шпателем. Если вы перережете кабель, вся система не будет работать.

Существует два способа заделки кабеля: Вы можете проложить кабель поверх подложки для плитки, а затем покрыть его «тонким клеем», используемым для керамической плитки (Фото 1). Тонкий слой дает усадку по мере отверждения, поэтому вам, возможно, придется добавить второй слой после того, как первый затвердеет, чтобы выровнять его. Но создать идеально ровную, гладкую поверхность с тонкой осадкой сложно. Вы можете сделать его достаточно гладким для керамической плитки или плавающего пола, но недостаточно гладким для винилового пола. Для более быстрой и гладкой поверхности установите кабель без подложки и залейте «самовыравнивающейся смесью» или SLC (фото 2). SLC представляет собой порошок на основе цемента, который смешивается с водой и затем выливается на кабель. Через несколько часов он становится твердым как камень. Усилить SLC пластиковой рейкой; металлическая планка может перерезать кабель. Покрытие пола слоем SLC толщиной 1/2 дюйма стоит около 2 долларов за квадратный фут, включая планку. Затем вы можете уложить плитку, ковер, винил или плавающий пол непосредственно поверх SLC.

Электрическая система №2: Сетчатые коврики (от 10 до 12 долларов США за кв.

Сетка под плитку

Вырежьте сетчатые коврики по размеру пола. Наклейте маты на двусторонний скотч и закрепите их клеем или скобами. Покройте сетку тонкозастывшей или самовыравнивающейся смесью.

Кабель поставляется уже сплетенным в пластиковую сетку. Предварительно проложенный кабель устанавливается быстро — менее чем в два раза быстрее, чем при незакрепленном кабеле. Вы просто прикрепляете сетку к полу или приклеиваете ее горячим клеем. Как и в случае со свободным кабелем, вы затем вставляете кабель и сетку.

Доступны коврики различных размеров. Вы можете разрезать сетку на секции, чтобы покрыть пол или покрыть углы (фото). Но нельзя резать или сращивать сам кабель. Некоторые производители рекомендуют расчесывать тонкие укладки прямо поверх сетки и укладывать плитку за одну операцию. Но это сложно. Большинство укладчиков плитки предпочитают сначала заделывать сетку тонкой или SLC-сеткой так же, как и свободной проволокой. Сетка имеет тенденцию «плавать», когда вы ее заделываете, поэтому прикрепляйте ее к полу через каждые 6 дюймов, даже если в инструкциях рекомендуется меньшее крепление. После его укладки можно укладывать плитку, ковролин, винил или плавающий пол.

Электрическая система №3: ​​Сплошные маты (от 10 до 20 долларов США за кв. фут)

Фото 1: Под плиткой

Положите мат на тонкий слой и плотно вдавите его в тонкий слой с помощью терки для затирки. После того, как он затвердеет, расчешите коврик тонким слоем, чтобы зафиксировать керамическую плитку.

Фото 2: Под плавающим полом

Положите коврики на существующий пол и склейте их скотчем. Положите плавающий пол из дерева или ламината прямо поверх матов.

Фото 3: Подпольная техника

Скрепите маты между лагами для обогрева пола выше. Затем изолируйте нижнюю сторону мата стекловолокном R-13 или более толстым стекловолокном.

Сплошные коврики часто являются самой дорогой электрической системой, но их также проще всего установить. Кабель полностью заключен в синтетическую ткань, полиэтиленовую пленку или металлическую фольгу. Большим преимуществом является то, что вам не нужно встраивать его, как это делается с незакрепленным кабелем или сетчатым матом. В некоторых версиях вы просто разглаживаете мат на тонком основании (фото 1). Затем вы наносите на мат более тонкий слой и укладываете керамическую или каменную плитку, как обычно. Некоторые системы сплошных матов установить еще проще; вы просто раскатываете маты, склеиваете их вместе, и все готово (фото 2). Затем вы можете положить плавающий пол из дерева или ламината прямо поверх него.

Коврики доступны в различных размерах, и вы можете комбинировать коврики разных размеров, чтобы покрыть пол. Размер некоторых матов позволяет разместить их между лагами, поэтому вы можете обогревать пол снизу (фото 3) — большое преимущество, если вы не хотите заменять существующий пол. Однако не устанавливайте электрический обогрев под полом, если система специально не предназначена для этого метода.

Напольные покрытия и полы с подогревом

Любой материал для напольного покрытия может покрыть пол с подогревом, но некоторые из них работают лучше, чем другие.

• Наиболее распространены керамическая и каменная плитка. Тепло не вредит им, и они лучше всего удерживают и проводят тепло.
• В полах из массивной древесины могут образоваться щели, если они высохнут и сожмутся при нагревании. Если вы выберете массивную древесину, доверьте установку опытному профессионалу, который проверит влажность древесины, чтобы избежать усадки.
• В плавающих полах из дерева или пластикового ламината не образуются зазоры, поскольку они не крепятся непосредственно к основанию пола. Но вам придется ограничить температуру пола. Гарантия на напольное покрытие часто ограничивает температуру до 85 градусов по Фаренгейту.0004
• Виниловые полы имеют одинаковые температурные ограничения, будь то листовой винил или плитка.
• Ковры или ковровые покрытия можно класть на пол с подогревом, но они действуют как изоляторы и уменьшают приток тепла к вашим ногам и комнате в целом. Если вы выбираете электрическое отопление под твердым полом и планируете использовать коврик, рассмотрите возможность прокладки кабелей только под полом, который не будет закрыт ковриком.

Водяные системы нагревают не только пальцы ног, но и пространство

Водяные системы водяного теплого пола:

Фото 1: Техника под полом

Просверлите отверстия в балках и установите петлю между ними. Установите металлические пластины для поддержки трубок и передачи тепла. Утеплить ветками из стекловолокна.

Фото 2: Техника каналов

Установка системы каналов на деревянный или бетонный пол. Вдавите трубки в канавки. Установите деревянный или плавающий пол или добавьте подложку для плитки.

В гидравлической системе (рис. B) нагретая вода из бойлера или водонагревателя проходит по петлям гибких пластиковых трубок, называемых «PEX». (PEX также можно использовать для бытовых водопроводных сетей.) Затем горячие трубы нагревают пол. Основным преимуществом гидравлических систем является то, что они обычно производят больше тепла при меньших эксплуатационных расходах, чем электрические системы. Вот почему водяное отопление обычно лучше, чем электрические системы, для обогрева больших площадей или даже всего дома. Однако, поскольку они обычно включают в себя котел, насос и газовые линии, гидравлические системы более сложны, чем электрические системы. Вы можете установить водяной теплый пол самостоятельно, но вам потребуются базовые знания в области электрики и сантехники, а также помощь профессионального дизайнера.

Стоимость установки водяного теплого пола:

Материалы для небольшого водяного проекта будут стоить не менее 600 долларов. №

Самый простой и наименее дорогой способ укладки PEX — проложить его под черным полом между балками с использованием переходных пластин и изоляции (Фото 1). Этот метод стоит менее 2 долларов за квадратный фут для труб, пластин и изоляции. Чтобы установить PEX поверх деревянного или бетонного пола, необходимо уложить на пол систему желобков (Фото 2) или залить трубу самовыравнивающейся смесью (см. Рисунок B). Покрытие PEX требует больше SLC, чем вы можете смешать самостоятельно; оставьте это профессионалам, у которых есть специальное смесительное и насосное оборудование (не менее 2 долларов за квадратный фут только для SLC). В случае бетонного пола вам, возможно, придется уложить пенопластовую изоляцию поверх плиты перед установкой PEX. В новом строительстве трубу часто устанавливают поверх изоляции, а поверх нее заливают бетонную плиту.

Водяная система требует нескольких дорогостоящих компонентов. Но несколько комнат имеют общие компоненты, поэтому чем большую площадь вы отапливаете, тем ниже стоимость квадратного метра. Если вы хотите обогреть 200 квадратных футов или более пола, установка водяной системы может стоить меньше, чем электрическое отопление.

Источником тепла для водяной системы может быть бойлер или стандартный водонагреватель. Если ваш дом уже отапливается радиаторами горячей воды или плинтусами, есть большая вероятность, что ваш существующий котел также может работать с водяной системой. Если у вас нет бойлера, водонагреватель может обогревать одну комнату или несколько, в зависимости от размера водонагревателя. Если вы строите пристройку, вы можете обнаружить, что установка водяного пола с водонагревателем дешевле, чем расширение существующей системы центрального отопления.
