Стяжка водяного теплого пола видео: коллекторная группа, монтаж, стяжка смотреть онлайн видео от 22 сотки в хорошем качестве.

технология электрического пола, какую стяжку делать, фото и видео

Содержание:

Многослойная структура
Финальная бетонная стяжка
Как уложить тёплый пол

Тёплые полы – отличная технология, которая внедряется в повседневную жизнь всё большего количества людей. Производства, изготавливающие детали для таких полов, активно развиваются, представляя покупателям огромный выбор товаров в своей сфере.

Тем, кто никогда не сталкивался с выбором такого способа отопления квартиры, будет сложно подобрать нужные элементы без чьей-либо помощи, однако, подобрав, вас ждёт новая проблема, связанная с монтажом тёплого пола. В данной статье вам будет рассказана технология укладки теплого пола под стяжку.

Многослойная структура

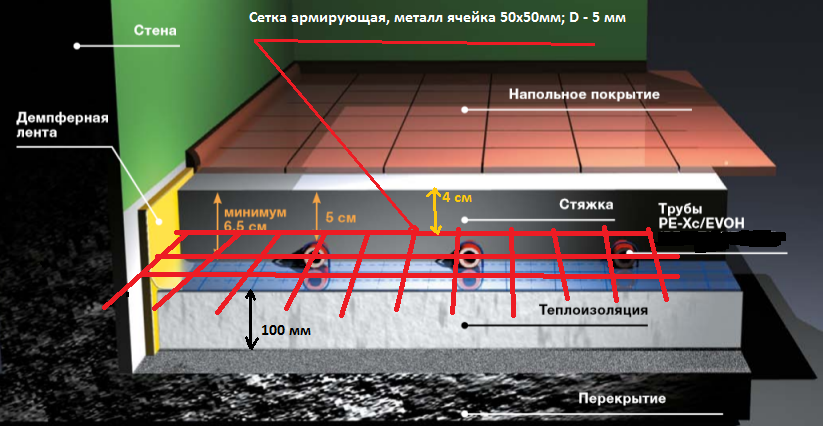

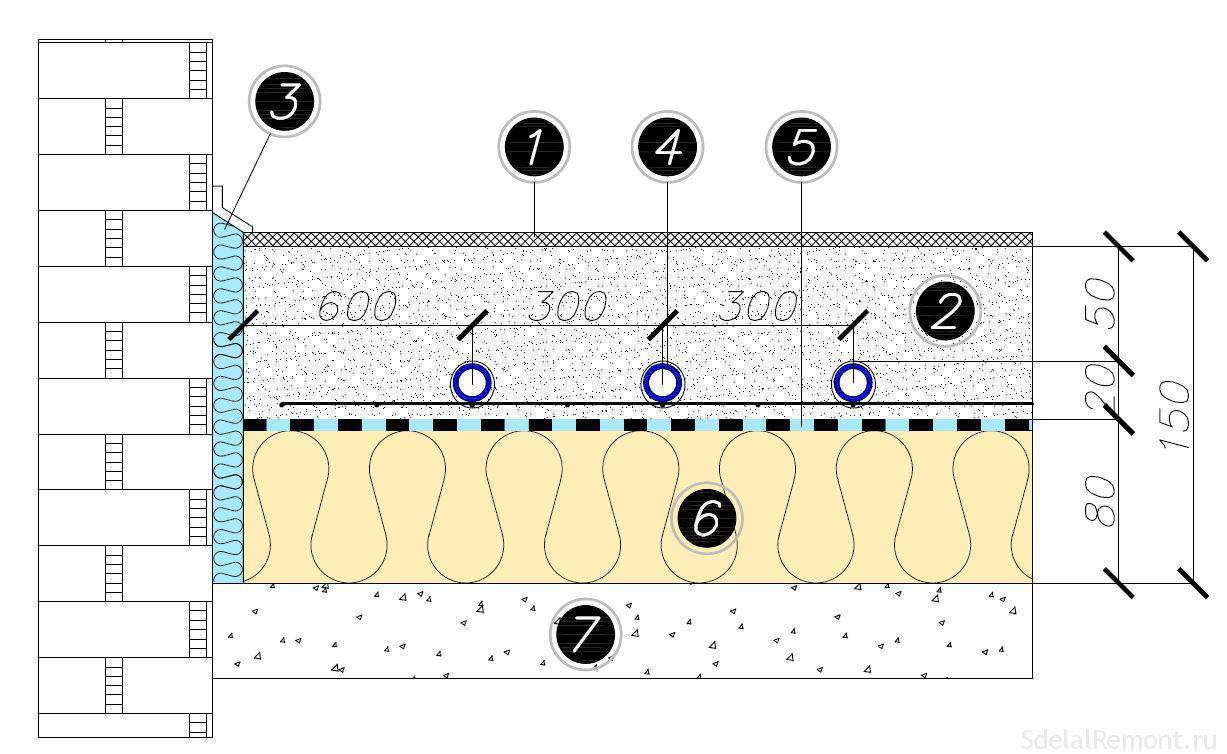

Тёплый пол под бетонную стяжку монтируется в несколько слоёв:

1. Черновая бетонная стяжка. Она служит для выравнивания пола, поэтому если основание уже ровное, например, оно выполнено из плиты перекрытия, то этот шаг часто пропускается.
2. Далее закладывается теплоизолирующий материал, например, пенофол, который также избавит вас от лишних шумов. Этот слой является одним из самых важных, ведь благодаря свойствам, отражающим тепло, вы обогреваете только свою квартиру.
3. Нагревательные элементы укладываются поверх утеплителя. Эти элементы могут представлять собой водяную трубу, нагревательные маты, кабеля и всё то, что вы найдёте на рынке отопительных технологий.
4. Завершающий слой – это чистовая бетонная стяжка, на которую будет укладываться финальное покрытие для пола, например, ламинат. Данный слой испытывает большие нагрузки тяжестями, а также теплом, поэтому о его строительстве стоит рассказать подробнее.

Финальная бетонная стяжка

Как говорилось выше, бетонная стяжка, покрывающая пол, должна быть прочной. Если пол не выдержит нагрузок, и на нём появятся трещины, то это может привести к перегреву отдельных отопительных элементов, и вам придётся делать пол заново, поэтому важно определиться, какую стяжку делать для теплого пола.

Чтобы избежать такой ситуации вы должны внимательно подойти к выбору смеси для бетонной стяжки. На рынке предоставлен широкий выбор готовых смесей для тёплых полов, однако вы также можете приготовить раствор самостоятельно, смешав цементно-песчаный раствор с клеем, где на один мешок цемента идёт 1 литр клея ПВА.

Если вы строите тёплый пол, используя водяные трубы, то лучше использовать раствор на основе отсева – смеси песка и щебня. Таким способом вы добьётесь большей прочности пола, а также лучшей теплоотдачи, чем в случае с цементно-песчаной смесью.

1. Смешайте 4 части щебня и 3,5 части песка.
2. Добавьте 1 часть сухого цемента и перемешайте.
3. Сделайте бетон эластичным, постепенно добавляя небольшое количество воды.

Следовать этой технологии очень важно, ведь излишек щебня или недостаток песка – это большая проблема, которая не позволит вам нормально выровнять стяжку.

Отдельное внимание также стоит уделить толщине бетонной стяжки. Для большинства нагревательных элементов подойдёт стяжка толщиной в 3-7 см, однако если вы устанавливаете такой пол на производстве, то лучше увеличить толщину стяжки до 10 см. Стяжка, устроенная на основе водяных труб, также должна быть толще и составлять 4,5-7 см в глубину.

Такие размеры позволяют нагревать пол равномерно, сразу после включения отопительной системы. Указанная толщина стяжки также выдерживает все физические нагрузки.

Важно отметить, что для квартир с низкими потолками есть специальные самовыравнивающиеся смеси. По словам производителей, 2,5 см толщины такой стяжки будет достаточно, чтобы сделать качественный пол. Кроме этого, вы можете изготовить самостоятельно иной раствор, смешивая сухой цемент и пластификаторы в пропорциях: 1 литр пластификатора на 100 кг цемента.

Как уложить теплый пол

Поговорив о всех тонкостях бетонной стяжки, можно приступать к укладке тёплого пола:

Подготовка черновой стяжки и укладка теплоизолятора

Черновую стяжку следует очистить от всех неровностей и грязи. Острые грани также следует удалить шпателем, однако, это некритично. Удалить всю пыль можно пылесосом.

Подготовив поверхность, начинаем укладывать теплоизолятор. Для отражения тепла вы можете использовать различные материалы: пробковую подложку, пенофол или полистирол. К бетонной стяжке их можно крепить дюбелями, либо клеем, а стыки листов изолирующего материала стоит проклеить скотчем. Стоит отметить, что для водного тёплого пола лучше использовать пенополистирол, а для электрического используйте фольгированные материалы, например, пенофол.

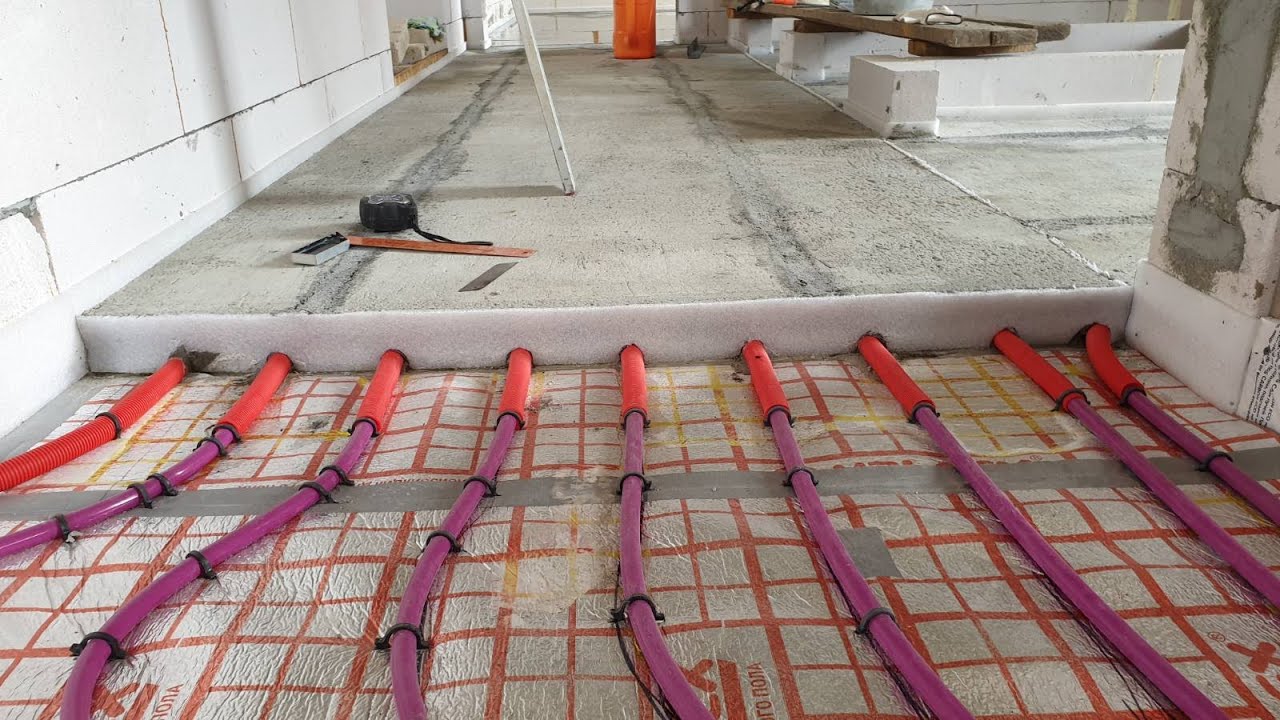

Демпферная лента

Эта лента предназначена для защиты пола от перепадов температур. Изготавливается она из вспененного полиэтилена и работает по следующему принципу: когда бетон расширяется под воздействием тепла, лента сжимается, а когда бетон остывает и сужается, лента расширяется, закрывая щели.

Ленту стоит клеить между контуров тёплых полов, а также на стыках стен и пола по всему периметру помещения.

Монтаж нагревательных элементов

Если вы устанавливаете водный тёплый пол, то крепите его трубы на расстоянии от 10 до 30 см между собой. Следите за тем, чтобы изгибы труб не были слишком резкими, иначе это может привести к прорыву трубы. Закреплять к полу трубы можно дюбелями, используя крепёжные профили.

Установка электрического пола начинается с укладки кабеля на монтажную ленту, после чего, на пол кладётся сама лента на расстоянии примерно в 50 см друг от друга. Будьте особенно внимательны при монтажных работах в бане или ванной, ведь там электрический тёплый пол нужно обязательно заземлить, а также установить модуль УЗО.

Металлическая сетка

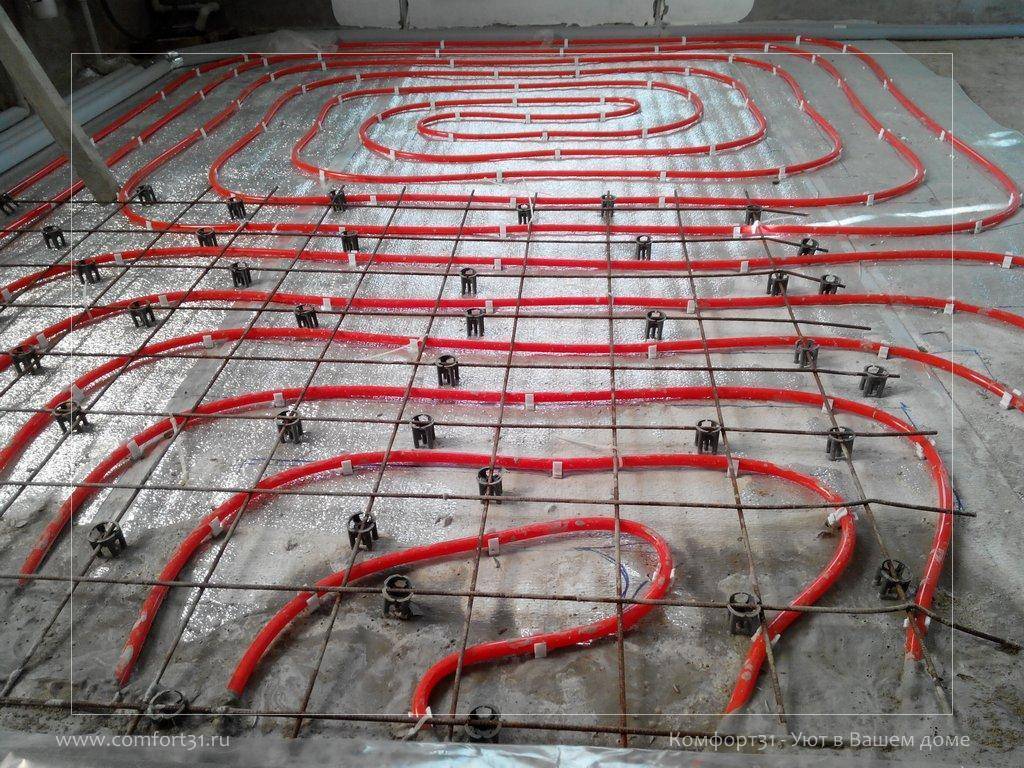

Металлическая сетка в конструкции тёплого пола используется по-разному.

Устанавливая электрический теплый пол в стяжку с железной сеткой в ванной, металлический каркас также придётся заземлить.

Чистовая стяжка

Перед тем как приступить к заливке бетона, проверьте тёплый пол на работоспособность. В водный пол подайте жидкость и подождите сутки, если вы не обнаружили течи, а пол хорошо греет, то можно делать вывод, что он исправен. Электрический пол проверяется куда быстрее. Все элементы должны хорошо греться, но не перегреваться. Если ваш пол в порядке, то смело приступайте к замесу раствора.

Заливать бетон можно только при плюсовой температуре. Пол должен заливаться целиком за один заход, однако в многоуровневой комнате можно сделать по заходу на каждый отдельный уровень.

Перед бетонированием вы также можете сделать специальные маяки из железного профиля, либо деревянных брусков. Фиксируйте их в полуметре от стены, и ориентируйтесь по ним, заливая пол.

Начинайте заливать раствор от угла комнаты, расположенного напротив двери. Следите за тем, чтобы уровень бетона не превышал уровня маяка. Заливая бетон, протыкайте его железным прутом, что избавит стяжку от воздушных пустот.

Заключение

Укладка теплого пола в стяжку – непростое занятие, однако следуя правилам и технологии, справится с ним даже новичок.

Монтаж теплого водяного пола своими руками видео и инструкция

• Что такое теплый пол
• Готовим помещение для укладки водяного пола
• Обустройство гидроизоляции
• Обустройство черновой стяжки
• Разметка укладки труб и укладка
• Обустройство финишной стяжки
• Монтаж теплого водяного пола своими руками видео

Сегодня монтаж теплого пола – водяного или электрического – вполне под силу выполнить даже тем, кто практически никогда не сталкивался со строительными работами. Так что, если вы решили обзавестись теплым полом – внимательно ознакомьтесь с рекомендациями, приведенными в этом материале, и у вас обязательно все получится. А после того, как теплый водяной пол будет уложен и запущен – вы сможете наслаждаться теплом и комфортом в вашем доме.

Что такое теплый пол

Что же представляет собой современный водяной теплый пол? Теплый пол – это система из металлопластовых труб, скрытых в толще пола и подключенных к источнику горячей воды. Циркулируя по скрытых в толще пола трубам вода обогревает пол, расположенный над ними, а от пола тепло поднимается вверх, обеспечивая комфортную температуру в нижнего слоя воздуха в квартире.В качестве такого источника может выступать либо стояк отопления, либо труба горячего водоснабжения – в зависимости от конкретных условий.

Оптимальным выбором для монтажа теплого водяного пола своими руками являются ванная комната и кухня. Это обусловлено тем, что при нагревании воздуха теплый пол значительно снижает его влажность. И если в ванной комнате или кухне это не критично, то в зале, а тем более – в детской комнате или спальне все же необходимо поддерживать оптимальный уровень влажности.

Обратите внимание! Если вы все же решили уложить теплый пол в этих комнатах – обязательно позаботьтесь об установке увлажнителя воздуха.

Также оправдан монтаж теплого пола под плитку в коридоре, как в наиболее холодном помещении. Здесь теплому полу, что называется, «самое место» — вы согласитесь с нами, как только зайдете в квартиру с мороза и снимете промокшую холодную обувь. Также при выборе помещения для укладки теплого пола необходимо обращать внимание на состояние перекрытий. В отличие от легкого электрического теплого пола водяной теплый пол требует обустройства цементной стяжки, а она обладает массой, и порой – весьма существенной. Поэтому, перед тем как начать работы по укладке теплого пола, обязательно рассчитайте, выдержат ли плиты перекрытия возросшую нагрузку.

Готовим помещение для укладки водяного пола

Итак, помещение выбрано. Самое время заняться подготовительными работами – они должны быть завершены до того, как мы приступим к заливке стяжки и укладке труб теплого пола. Подготовку помещения для монтажа системы водяного теплого пола производим по следующей схеме:

Выполняем демонтаж напольного покрытия, а также – чернового пола. В результате у нас должно быть очищено все, вплоть до бетонного основания.

Обратите внимание! Если вы планируете восстанавливать уложенное ранее напольное покрытие после укладки системы труб теплого пола, необходимо учитывать тот факт, что уровень пола после укладки поднимется на 5-7 сантиметров.

При укладке теплого водяного пола в ванной комнате производим демонтаж существующей стяжки. Под ней чаще всего располагается слой заполнителя (керамзита), под которым находится гидроизоляция.

Если гидроизоляционные материалы находятся в удовлетворительном состоянии — то керамзит можно не удалять, а сразу приступить к заливке стяжки. Однако лучше всего произвести выемку и заново произвести гидроизоляцию и утепление пола керамзитом.

• Производим замену стояка горячего водоснабжения, к которому будет подключена система теплого пола, на полипропиленовый. Это делается для того, чтобы избежать коррозии стояка месте крепления кранов.
• Обратите внимание! Если врезка системы теплого пола производится в стояк системы центрального отопления, замена труб стояка не производится.
• Впаиваем в стояк шаровые краны. При выборе места впайки кранов учитываем, что краны лучше присоединять таким образом, чтобы при отключении труб теплого пола к ним можно было подсоединить радиатор системы отопления.

Если теплый пол будет подключен к системе подачи горячей воды – к выходному крану монтируем тройник, к одному из выходов которого подключаем выводящую трубу теплого пола, а к другому — армированный шланг, соединяющий систему горячего водоснабжения со смесителем.

Обустройство гидроизоляции

При укладке водяного теплого пола качество гидроизоляции является ключевым моментом, определяющим защиту вашего дома от протечек воды. Гидроизоляцию в данном случае лучше всего производить с использованием пленочных гидроизоляционных материалов (пленка РЕ в рулонах либо жесткая пленка PS на плитах Profil). Укладку гидроизоляции производим по следующей схеме:

• Очищаем основание от мусора, а затем – обеспыливаем его с помощью строительного пылесоса.
• Укладываем на пол гидроизоляционную пленку таким образом, чтобы полотнища пленки заходили одно на другое на ширину не менее50 мм, и на стены – на высоту не менее150 мм
• С помощью паяльной лампы либо строительного фена тщательно пропаиваем области нахлеста гидроизоляционной пленки.
• Нахлест пленки на стены также пропаиваем. Для того, чтобы обеспечить достаточную прочность соединения гидроизоляционного материала со стенами проводим предварительную грунтовку стен.

Если грунтовки в вашем распоряжении нет, можно ограничиться обеспыливанием, однако пропайку в данном случае следует производить более тщательно.

Если для гидроизоляции используются плиточные материалы на жесткой плитке, периметр стен оклеиваем специальной краевой изоляционной лентой с фартуком, заходящим на напольную изоляцию. Эта лента сочетает в себе гидроизоляционные и частично – теплоизоляционные функции.

Для экономии материала можно использовать также достаточно толстую и прочную полиэтиленовую пленку, однако в этом случае необходимо особо тщательно следить за ее целостностью.

Обустройство черновой стяжки

После того, как гидроизоляционные работы завершены, можно приступать к укладке черновой стяжки. Черновая стяжка является фундаментом, на котором будет находиться ваш будущий теплый пол, и от ее качества во многом зависит надежность всей конструкции. Стяжка не укладывается, если напольное покрытие, демонтированное при подготовке к укладке пола, было уложено непосредственно на бетонные плиты основания. Во всех остальных случаях стяжка обеспечивает подъем пола на требуемую высоту. Черновую стяжку заливаем следующим образом:

• С помощью уровня (лазерного или водяного) отмечаем высоту будущей черновой стяжки, а также – итоговый уровень пола, который будет находиться на 50-70 ммвыше уровня стяжки. Расстояние от стяжки до уровня пола зависит от того, какие трубы вы планируете использовать – чем больше диаметр труб, тем выше будет уровень пола.
• Устанавливаем маяки для черновой стяжки.
• На расстоянии 2 м друг от друга вдоль всего помещения укладываются горки раствора. Через сутки, после того как раствор частично застыл, с помощью уровня натираются своеобразные «дорожки» которые и играют роль маяков. Этот способ достаточно трудоемок, так как цементный раствор достаточно плохо прилипает к большинству гидроизоляционных пленок, а тем более – к полиэтилену.

Более простой способ. Точно так же как и в первом случае, на основание укладываем горки из густо замешанного раствора. На них, используя уровень, устанавливаем маяки для выравнивания пола. В качестве маяковых реек можно использовать полосы гипсокартона, фанеры, а также (оптимально) — металлический профиль, который применяется при облицовке стен гипсокартонном.

При большой толщине черновой стяжки маяки можно укладывать на основание из кирпичей. Кирпичи при этом должны быть надежно зафиксированы на основании с применением раствора.

Обратите внимание! Для укладки теплого водяного пола в небольшом помещении установка маяков при укладке черновой стяжки необязательна. Достаточно будет, если для соблюдения требуемой толщины вы будете ориентироваться на отметки, сделанные на стенах с помощью уровня.

Ниже уровня установленных маяков засыпаем керамзит. Разравниваем керамзит так, чтобы он равномерным слоем был распределен по всей площади, и между ним и верхом стяжки было не менее 70мм.

Переходим к армированию черновой стяжки. Для этого поверх керамзита укладываем армирующую сварную сетку, которая будет обеспечивать механическую прочность нашего основания. Листы сетки должны быть надежно зафиксированы на плитах перекрытия, а также связаны между собой с помощью нержавеющей проволоки.

• В качестве альтернативы сварной сетке можно рассматривать сетку в рулонах. Применение такой сетки позволит вам достаточно серьезно сэкономить, облегчит нагрузку на перекрытия, при этом запас прочности конструкции будет вполне достаточным.
• После того, как армирование стяжки завершено, приступаем к заливке раствора. Раствор заливаем картами, так же как и при обычном устройстве бетонных полов.
• После того, как раствор внесен, распределяем его равномерно по всей площади и разравниваем с помощью правила по маякам. В данном случае (так как стяжка черновая) не требуется идеально ровной поверхности раствора.
• Даем раствору высохнуть. Для того чтобы не допустить преждевременного высыхания стяжки до набора цементом максимальной прочности, периодически увлажняем сохнущую поверхность. Для увлажнения очень удобно использовать обыкновенную садовую лейку.

Разметка укладки труб и укладка

После того, как стяжка полностью высохла, можно приступать к разметке помещения под водяной теплый пол: схема укладки труб поможет вам не только приобрести ровно столько материала, сколько необходимо, но и даст представление о том, как будет проходить распределение тепла в помещении.

Обратите внимание! При расчете количества материалов с использованием схемы округление следует проводить в большую сторону.

А это:

• Расстояние между проложенными трубами и стенами должно быть не более 20-25 см, между рядами уложенных труб – не более 35-40 см.
• Трубу, отходящую от источника горячей воды (стояка) необходимо сначала провести через самую холодную зону помещения – вдоль окон. Только потом труба должна быть заведена на остальную площадь пола.
• В тех местах, где вы планируете устанавливать мебель (например, кухонный гарнитур, стенку или шкаф), трубы прокладывать не нужно. Это позволит вам существенно сэкономить как на самих трубах, так и на отапливаемой площади.

Укладка труб теплого пола

Перед укладкой труб необходимо обустроить «тепловой экран», который будет отражать тепло по направлению к поверхности пола. Для этого под трубы укладываем слой фольгированного утеплителя. Стыки полотнищ утеплительного материала соединяем с помощью металлизированного скотча.

Водяной теплый пол чаще всего обустраивают, используя бесшовную металлопластовую трубу. Наиболее распространенные диаметры – 16, 20,25 мм. Определяющих факторов, которые нужно учитывать при выборе диаметра трубы, несколько.

Во-первых, это высота уровня пола – чем толще трубы, которые вы используете, тем выше поднимется пол за счет финишной стяжки. Во вторых – площадь отапливаемого помещения. И в третьих – напор воды в стояке с горячей водой.

Использование полипропиленовых труб при устройстве теплого водяного пола крайне нежелательно. Полипропилен обладает низкой теплопроводностью, поэтому полипропиленовые трубы крайне неохотно «отдают» тепло от горячей воды, а это значит – эффективность отопления пола будет крайне низкой.

Кроме того, полипропиленовые трубы очень сложно пропаять достаточно качественно – а это значит, что сильно возрастает риск возникновения протечки внутри пола.

Укладывать трубы необходимо строго по схеме. При изгибании металлопластовых труб следуем пользоваться подходящей по диаметру пружиной – надетая на место сгиба, она не дает трубам перегибаться.

Обратите внимание! Участок трубы с перегибом необходимо заменить, так как в месте перегиба рано или поздно возможно возникновение протечки.

• На поверхности стяжки трубы закрепляем с помощью специальных пластиковых креплений.
• После того, как все трубы закреплены, подключаем их к стоякам. Места подключения герметизируем. После окончательной полимеризации герметика осуществляем пробный пуск системы теплого пола. До того, как трубы будут перекрыты чистовой стяжкой, теплый пол должен несколько суток проработать под давлением – это позволит окончательно убедиться в отсутствии протекания.
• Укладку финишной стяжки необходимо производить на отключенный и полностью остывший теплый пол.

Обустройство финишной стяжки

• Поверх труб системы теплого пола устанавливаем тонкие маяковые рейки. Для этой цели и последующих шагов используем инструменты для выравнивания пола.
• Заливаем раствор, следя, чтобы между трубами и черновой стяжкой не образовывались пустоты
• С помощью правила распределяем и разравниваем раствор. Для того чтобы пол был максимально ровным, опираем противоположные концы правила на соседние маяковые рейки и двигаемся вдоль них
• Обрабатываем стяжку игольчатым валиком для того, чтобы удалить пузырьки воздуха.
• На следующий день обрабатываем поверхность с помощью терки для устранения мелких неровностей и дефектов поверхности.
• После того, как финишная стяжка окончательно высохла, можно приступать к укладке напольного покрытия.

Как видите, ничего недоступного в данной технологии нет. Более того, возьмем на себя смелость утверждать, что следуя данным рекомендациям вы сможете самостоятельно уложить теплый пол в частном доме или квартире. И в холодное время года еще не раз вспомните нас с благодарностью!

Монтаж теплого водяного пола своими руками видео

Читаем дальше — узнаём больше!

• Грязезащитные модульные покрытия

• Как своими руками уложить ламинат

• Напольный плинтус — деталь, от которой зависит восприятие интерьера

• Наливные полы: разновидности, преимущества, недостатки

• Эффективное отопление посредством теплого пола

• Водяной теплый пол: расчет

• 2. 63
• 1
• 2
• 3
• 4
• 5

Лучистое отопление | Министерство энергетики


Системы лучистого отопления подают тепло непосредственно к полу или к панелям в стене или потолке дома. Системы во многом зависят от лучистого теплопереноса — доставки тепла непосредственно от горячей поверхности к людям и объектам в помещении с помощью инфракрасного излучения. Лучистое отопление — это эффект, который вы ощущаете от тепла горячего элемента плиты, находящегося через всю комнату. Когда лучистое отопление расположено в полу, его часто называют лучистым отоплением пола или просто отоплением пола.

Лучистое отопление имеет ряд преимуществ. Он более эффективен, чем отопление плинтуса, и обычно более эффективен, чем отопление с принудительной подачей воздуха, поскольку устраняет потери в воздуховоде. Люди с аллергией часто предпочитают лучистое тепло, потому что оно не распространяет аллергены, как системы принудительной вентиляции. Гидравлические (жидкостные) системы потребляют мало электроэнергии, что является преимуществом для домов, не подключенных к электросети, или в районах с высокими ценами на электроэнергию. Гидравлические системы могут использовать широкий спектр источников энергии для нагрева жидкости, включая стандартные газовые или жидкотопливные котлы, дровяные котлы, солнечные водонагреватели или комбинацию этих источников. Чтобы узнать больше о различных типах источников энергии и системах распределения тепла для отопления дома, изучите нашу инфографику Energy Saver 101, посвященную отоплению дома.

Несмотря на свое название, лучистое отопление пола в значительной степени зависит от конвекции, естественной циркуляции тепла в помещении по мере того, как воздух, нагретый полом, поднимается вверх. Системы лучистого обогрева пола существенно отличаются от лучистых панелей, используемых в стенах и потолках. По этой причине в следующих разделах отдельно рассматриваются теплоизлучающие полы и излучающие панели.

Теплый пол


Существует три типа лучистых полов: воздушные лучистые полы (воздух является теплоносителем), электрические теплые полы и водяные (водяные)

теплые полы. Вы можете дополнительно классифицировать эти типы по установке. Установки, в которых используется большая тепловая масса пола из бетонных плит или легкого бетона поверх деревянного чернового пола, называются «влажными установками», а те, в которых установщик «прокладывает» трубу излучающего пола между двумя слоями фанеры или прикрепляет трубку под готовым полом или черновым полом, называются «сухой укладкой». с

Воздух не может удерживать большое количество тепла, поэтому теплые воздушные полы нерентабельны в жилых помещениях и устанавливаются редко. Хотя их можно комбинировать с солнечными системами воздушного отопления, у этих систем есть очевидный недостаток, заключающийся в том, что они производят тепло только в дневное время, когда отопительные нагрузки обычно ниже. Неэффективность попытки обогреть дом обычной печью, прокачивая воздух через полы ночью, перевешивает преимущества использования солнечного тепла днем. Хотя в некоторых ранних системах солнечного нагрева воздуха в качестве теплоаккумулирующей среды использовались камни, этот подход не рекомендуется (см. Системы солнечного нагрева воздуха).

Теплые электрические полы

Теплые электрические полы обычно состоят из электрических нагревательных кабелей, встроенных в пол. Также доступны системы с электрическими матами, установленными на черновом полу под напольным покрытием, таким как плитка.

Из-за относительно высокой стоимости электроэнергии электрические лучистые полы обычно рентабельны только в том случае, если они включают в себя значительную тепловую массу, такую ​​​​как толстый бетонный пол, и ваша электроэнергетическая компания предлагает тарифы на время использования. Повременные нормы позволяют «заряжать» бетонный пол теплом в непиковые часы (примерно 9 часов). вечера. до 6 утра). Если тепловая масса пола достаточно велика, аккумулированное в нем тепло будет поддерживать комфорт в доме в течение восьми-десяти часов без каких-либо дополнительных затрат электроэнергии, особенно когда дневные температуры значительно выше ночных. Это экономит значительную сумму денег по сравнению с отоплением по пиковым тарифам на электроэнергию в течение дня.

Электрические теплые полы также могут иметь смысл для пристроек к дому, если было бы нецелесообразно расширять систему отопления в новом помещении. Однако домовладельцам следует рассмотреть другие варианты, такие как мини-сплит-тепловые насосы, которые работают более эффективно и имеют дополнительное преимущество в виде охлаждения.

Водяные лучистые полы

Водяные (жидкостные) системы являются наиболее популярными и экономичными системами лучистого отопления для климата с преобладанием отопления. Водяные системы теплых полов перекачивают нагретую воду из бойлера по трубам, проложенным под полом. В некоторых системах регулирование потока горячей воды через каждую трубную петлю с помощью зональных клапанов или насосов и термостатов регулирует температуру в помещении. Стоимость установки водяного лучистого пола варьируется в зависимости от местоположения и зависит от размера дома, типа установки, напольного покрытия, удаленности участка и стоимости рабочей силы.

Типы укладки на пол

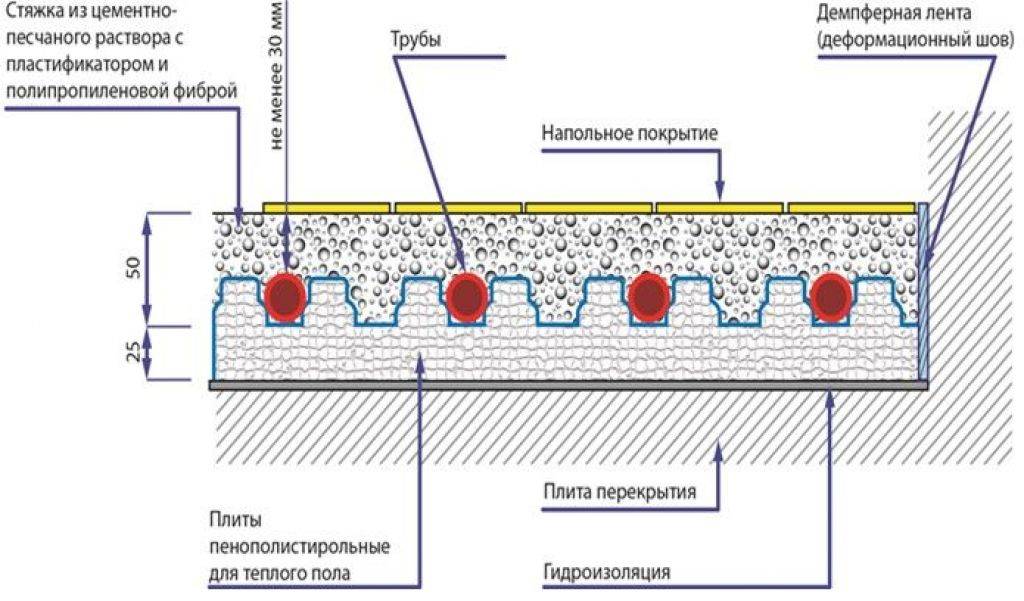

Независимо от того, используете ли вы нагревательные кабели или трубы, методы установки электрических и водяных систем отопления в полах одинаковы.

В так называемых «мокрых» установках кабели или трубы встраиваются в твердый пол, и это самая старая форма современных систем лучистого пола. Трубка или кабель могут быть встроены в толстую бетонную фундаментную плиту (обычно используемую в «плитных» домах ранчо без подвала) или в тонкий слой бетона, гипса или другого материала, установленного поверх черного пола. Если используется бетон, а новый пол находится не на твердой земле, может потребоваться дополнительная опора пола из-за дополнительного веса. Вы должны проконсультироваться с профессиональным инженером, чтобы определить несущую способность пола.

Толстые бетонные плиты идеально подходят для аккумулирования тепла от солнечных энергетических систем, мощность которых колеблется. Недостатком толстых плит является их медленная тепловая реакция, что делает такие стратегии, как ночные или дневные неудачи, трудными, если не невозможными. Большинство специалистов рекомендуют поддерживать постоянную температуру в домах с такими типами систем отопления.

Благодаря недавним инновациям в технологии полов, так называемые «сухие» полы, в которых кабели или трубы проходят в воздушном пространстве под полом, приобретают все большую популярность, главным образом потому, что сухой пол быстрее и дешевле в укладке. Поскольку сухие полы предполагают нагрев воздушного пространства, система лучистого отопления должна работать при более высокой температуре.

В некоторых сухих установках трубы или кабели подвешиваются под полом между балками. Этот метод обычно требует сверления балок пола для установки труб. Под трубами также должна быть установлена ​​отражающая изоляция, чтобы направлять тепло вверх. Трубки или кабели также могут быть установлены над полом, между двумя слоями чернового пола. В этих случаях жидкостные трубки часто вставляются в алюминиевые диффузоры, которые распределяют тепло воды по полу, чтобы нагреть пол более равномерно. Трубки и рассеиватели тепла закреплены между планками обрешетки, которые несут вес нового чернового пола и готовой поверхности пола.

По крайней мере, одна компания улучшила эту идею, изготовив фанерный черновой пол с канавками для труб и встроенными в них алюминиевыми пластинами рассеивателя тепла. Такие продукты также позволяют использовать в два раза меньше труб или кабелей, поскольку теплопередача пола значительно улучшается по сравнению с более традиционными сухими или мокрыми полами.

Напольные покрытия

Керамическая плитка является наиболее распространенным и эффективным напольным покрытием для лучистого обогрева пола, поскольку она хорошо проводит тепло и способствует накоплению тепла. Также можно использовать обычные напольные покрытия, такие как листы винила и линолеума, ковровое покрытие или дерево, но любое покрытие, изолирующее пол от комнаты, снизит эффективность системы.

Если вы хотите ковровое покрытие, используйте тонкий ковер с плотной набивкой и кладите как можно меньше коврового покрытия. Если в некоторых комнатах, но не во всех, есть напольное покрытие, то в этих комнатах должен быть отдельный контур труб, чтобы система обогревала эти помещения более эффективно. Это связано с тем, что вода, текущая под накрытым полом, должна быть более горячей, чтобы компенсировать напольное покрытие. Деревянные полы должны быть ламинированными, а не массивными, чтобы уменьшить вероятность усадки и растрескивания древесины под воздействием тепла.

Излучающие панели

Настенные и потолочные излучающие панели обычно изготавливаются из алюминия и могут обогреваться либо электричеством, либо трубами, по которым течет горячая вода, хотя последнее создает опасения по поводу утечек в настенных или потолочных системах. Большинство имеющихся в продаже излучающих панелей для домов имеют электрический нагрев.


Как и любой тип электрического отопления, излучающие панели могут быть дорогими в эксплуатации, но они могут обеспечить дополнительный обогрев в некоторых комнатах или обеспечить теплом дополнительный дом, когда расширение традиционной системы отопления нецелесообразно.

Излучающие панели имеют самое быстрое время отклика среди всех технологий обогрева, и, поскольку панели могут индивидуально управляться для каждой комнаты, функция быстрого отклика может привести к экономии затрат и энергии по сравнению с другими системами, когда комнаты редко используются. Входя в комнату, человек может увеличить температуру и чувствовать себя комфортно в течение нескольких минут. Как и в любой системе отопления, установите термостат на минимальную температуру, которая предотвратит замерзание труб.

Панели лучистого обогрева работают в пределах прямой видимости — вам будет удобнее, если вы будете находиться рядом с панелью. Некоторые люди считают потолочные системы неудобными, потому что панели нагревают верхнюю часть головы и плеч более эффективно, чем остальную часть тела.
