Стяжка теплого водяного пола: Технология заливки, оптимальная толщина стяжки для водяного теплого пола — правила

Стяжка для теплого водяного пола: толщина и порядок устройства

Толщина стяжки для водяного теплого пола

Приступая к устройству основания пола с подогревом, первым делом необходимо разобраться с толщиной стяжки. От этого параметра зависит качество обогрева помещения, длительность срока эксплуатации и уровень энергозатрат.

Минимальная толщина стяжки позволяет быстрее нагреваться поверхности пола, но нагрев в этом случае происходит неравномерно – в местах расположения труб фиксируется максимальная температура, а в промежутках стяжка почти не прогревается, что приводит к преждевременному разрушению основания.

Толстая стяжка прогревается более равномерно, но потребует большего расхода энергии для достижения комфортной температуры в помещении. Подбор оптимального значения высоты стяжки зависит от условий эксплуатации помещения, вида основания, а также от используемых материалов для устройства самого теплого пола, а поэтому стандартного показателя толщины просто не существует.

При расчете высоты стяжки учитывают следующие факторы:

• материал основания;
• требуемое значение температуры в помещении;
• расстояние от основания до потолка;
• диаметр отопительных труб;
• уровень перепадов высот основания;
• материал, используемый для заливки.

Учитывая комплекс условий, определяются минимальные и максимальные значения, которые на практике могут варьироваться от 20 мм до 170 мм.

Минимальная

По требованиям строительных норм и правил, высота стяжки, предназначенной для устройства напольного покрытия с отоплением, должна иметь следующие показатели:

• не менее 2 см при организации заливки самовыравнивающими смесями;
• не менее 3 см, если в стяжке применяется армирование;
• не менее 4 см для традиционного бетона.

Следует учитывать, что минимальное значение в 2 см допустимо, если диаметр труб не превышает 16 мм, а в качестве финишного напольного покрытия будет использована кафельная плитка. Если данные условия не будут соблюдены, основание быстро разрушится под воздействием естественных нагрузок.

Для устройства 4-сантиметровой стяжки из бетона понадобится качественно выровненное основание и наименьшее сечение труб отопления. Превышение данных показателей приводит к частичному разрушению стяжки в местах наибольших перепадов.

Следует также отметить, что при использовании полусухой стяжки рассматриваемый показатель должен составлять не менее 50 мм, если применяются трубы сечением 16 мм.

Максимальная

Максимальные значения высоты заливки СНИП не определены, но обычно повышенная толщина заливки используется при следующих условиях:

• чрезмерный перекос высот;
• стяжка одновременно используется как фундаментная плита.

Устраивать выравнивающую стяжку с укладкой отопительных труб не рекомендуется, в такой ситуации лучше провести работы по выравниванию основания и только после начинать основные работы.

Оптимальная

Определить идеальную толщину стяжки для водяного теплого пола невозможно ввиду различных условий эксплуатации и типа основания, но существуют рекомендованные значения, которые можно признать оптимальными:

• от 45 до 70 мм для стандартной стяжки без армирования;
• от 25 до 30 мм для стяжки, выполненной из раствора, в который входит фиброволокно;
• от 60 до 70 мм для стяжки с армирующей сеткой.

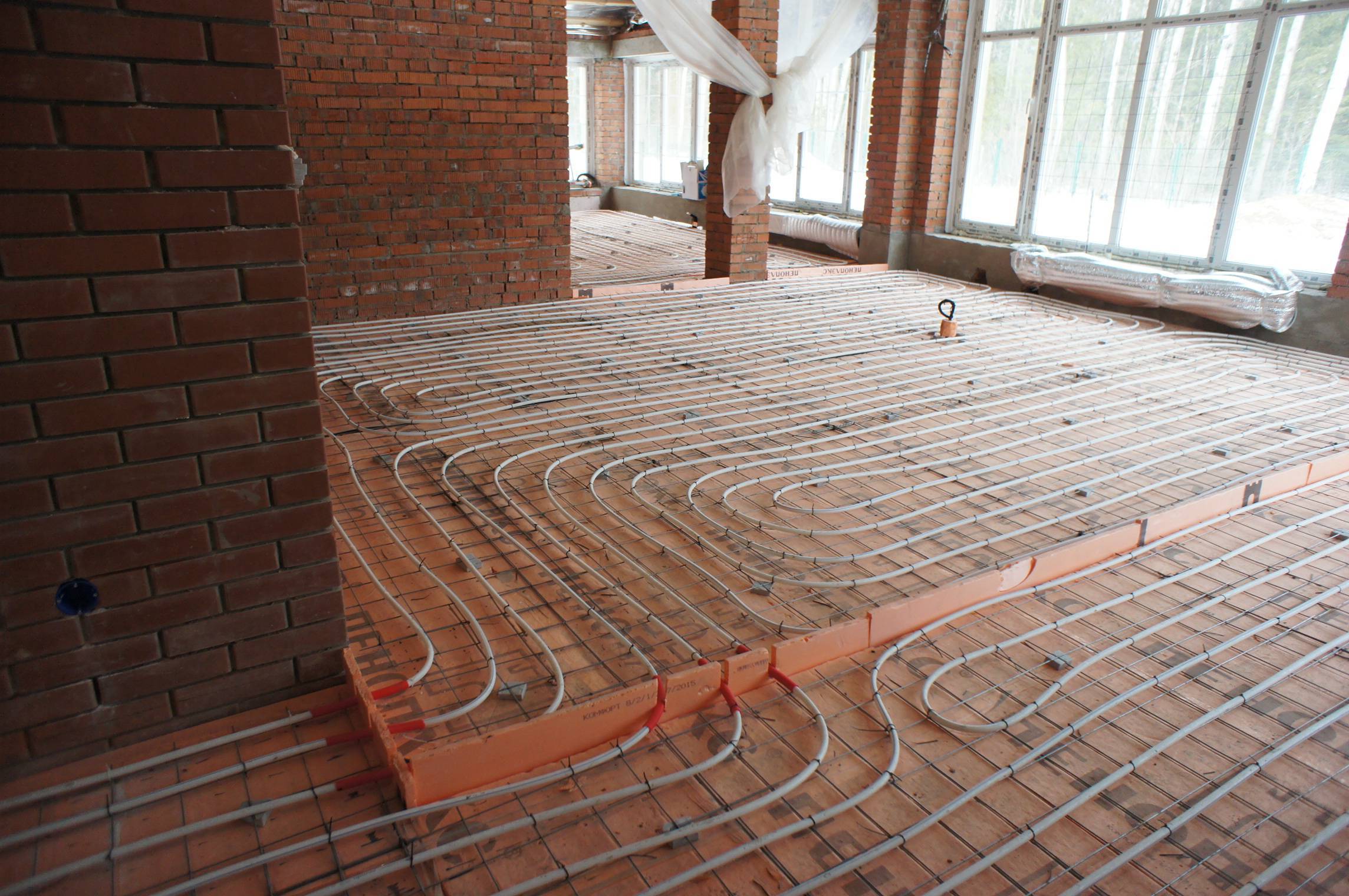

Устройство стяжки под водяной теплый пол

Опытные отделочники для организации теплого пола предпочитают использовать традиционную заливку стяжки бетоном. Технология полусухой стяжки позволяет существенно уменьшить срок сдачи основания под финишную отделку, что является плюсом, но такой тип выравнивания пола имеет и существенные минусы по сравнению с обычным бетонированием:

• Даже при самом тщательном уплотнении сухой смеси в толще слоя остаются воздушные пробки, которые являются препятствием для прохождения тепловых волн от нагревателя. В итоге эффективность теплых полов резко падает;
• Особенно заметны потери, если полусухую стяжку выполняют на первом этаже. В этом случае коэффициент полезного действия равен 0,5.

Более плотная структура бетонного основания позволяет без помех проходить тепловым волнам, соответственно, для получения заданных параметров нагрева воздуха в помещении понадобиться гораздо меньше энергии, чем при функционировании в полусухой стяжке.

Необходимые материалы и инструменты

Прежде чем приступить к укладке теплого водяного пола в стяжку своими руками, потребуется приобрести следующие материалы:

• трубы сечением 16-25 мм из пластика, металлокерамики или меди;
• коллектор под расчетное число выходов;
• пенополистирольную подкладку с нанесенной на нее разметкой для монтажа;
• полиэтиленовую пленку;
• соединительные фитинги;
• армирующую сетку из стекловолокна, рекомендуемый размер ячеек — 3 мм;
• хомуты для крепления труб к основанию;
• демпферную ленту;
• цемент, лучше всего выбирать марку М500;
• песок карьерный;
• направляющие для маяков;
• фиброволокно;
• пластификатор для бетона.

Для работы потребуются следующие инструменты:

• емкость для приготовления смеси;
• ручной миксер;
• лазерный уровень;
• правило;
• строительный нож;
• измерительная рулетка;
• плоскогубцы;
• клей ПВА;
• мастерок.

Инструкция по устройству мокрой стяжки

При выполнении работ следует придерживаться определенной технологии:

• До начала работ необходимо освободить поверхность от пыли и грязи.
• В целях обеспечения гидроизоляции пола, поверхность застилается полиэтиленовой пленкой. Пленка укладывается внахлест, стыки проклеивают скотчем, у стен пленка поднимается на 150 мм.

• Демпферная лента устанавливается на клей ПВА по нижней части стен. Используя лазерный уровень, на поверхности стен наносят горизонтальную отметку на высоте 1200 мм от пола. После чего находят точку максимума. Расчет слоев пола ведут от данной отметки, необходимо учесть толщину пенополистирольной основы или фольгированной подложки, сечение труб, высоту армирующей сетки и минимальную толщину заливки. Таким образом определяется высота стяжки над водяным теплым полом.

• На поверхность укладывается утеплитель, который не позволит уходить теплу в толщу плиты перекрытия.
• Следом укладывается сетка, которая выполняет армирующие функции для стяжки.

• На расстоянии 50 мм от стены монтируют первый ряд труб, далее спираль раскручивают с зазором между соседними трубами не менее 120 мм.
• Хомутами трубы крепят в сетке.

• Устанавливают направляющие для заливки раствора.

• Заливать раствор на готовое основание следует разом, без перерывов, поэтому для приготовления раствора потребуется большая емкость или несколько человек, которые будут постоянно готовить новые порции. Для стяжки рекомендуется использовать цемент и песок в пропорции 1 к 3, на каждый кубометр раствора необходимо добавлять 800-900 грамм фиброволокна, которое засыпается в смесь небольшими порциями. Объем воды равен примерно объему цемента, но оптимальное количество подбирается исходя из пластичности готовой смеси.
• Раствор готов, можно заливать основание. Работу начинают с дальнего угла и постепенно, разравнивая поверхность правилом по маякам, доходят до дверного проема.

• В течение двух недель необходимо ежедневно сбрызгивать свежую стяжку водой, чтобы не допустить растрескивания поверхности. После смачивания на пол укладывают полиэтиленовую пленку.
• Когда основание затвердеет, следует срезать со стены излишки полиэтиленовой пленки и демпферной ленты. Тогда же необходимо удалить маяки, заделать выемки раствором.

• К настилу финишного покрытия приступают спустя 28 суток после заливки.

Подготовка под водяной теплый пол в деревянном доме

В деревянных строениях чаще выполняется устройство водяного теплого пола без стяжки. Бетонирование возможно только на нулевых или первых этажах здания, если основанием чернового пола является грунт. Заливка стяжки на теплый водяной пол на междуэтажных перекрытиях не проводится, так как система перекрытия не сможет справиться с повышенной нагрузкой.

Если планируется устройство основания с подогревом в деревянном доме, рекомендуется подготовку поверхности вести по сухой технологии:

• на черновое основание укладывают утеплитель (пенопласт, пенополистирол), который также является подложкой для ламината;

• под отопительные трубы вырезают углубления;
• в углубления укладывают отражающие тепловые волны пластины и выполняют монтаж труб;
• поверхность закрывают полиэтиленовой пленкой, поверх которой уже производят сборку ламината.

При монтаже дощатого покрытия, трубы располагают между часто уложенными лагами.

Можно ли делать водяной теплый пол без стяжки

Не каждое основание способно выдержать массу заливного пола. Кроме того, устройство бетонного основания не может быть выполнено, если в помещении низкие потолки, когда поджимают сроки сдачи объекта или у хозяев, выполняющих ремонт своими руками, недостаточно навыка для работы со строительными смесями.

В таких ситуациях применяют различные сухие технологии укладки. Самым распространенным и легким вариантом является применение готовых полистирольных плиток с бобышками.

Материал раскладывается на выровненную и очищенную от мелких фракций и грязи поверхность, крепится между собой клеевыми растворами, после чего можно приступать к сборке системы отопления, по заранее разработанной схеме. Далее вся поверхность укрывается полиэтиленовой пленкой, поверх которой укладываются листы ГВЛ, являющиеся основанием для напольного покрытия — ламината или линолеума.

Данная технология позволяет минимально уменьшить высоту помещения, максимально снизить нагрузку на перекрытие и сократить сроки сдачи объекта, ну и осуществить все работы самостоятельно, без привлечения дорогостоящих специалистов.

пошаговая инструкция по монтажу и советы!

Подогреваемым водяным полом сегодня уже никого не удивить. И если подключать его к отоплению в квартирах не разрешается, то в частных домах теплый пол в стяжку монтируют довольно часто. Причём такую конструкцию можно не только спроектировать заранее и монтировать в процессе строительства дома, но и сделать в старом здании, подключив контур трубопровода к уже существующему отоплению. Как это сделать, мы уже рассказывали. Осталось обсудить ещё один, не менее важный вопрос: «Какой должна быть толщина стяжки над водяным тёплым полом?». Постараемся ответить на него максимально подробно.

Теплый пол в стяжку

Содержание статьи

• 1 Какой бывает стяжка
  • 1.1 Монолит
  • 1.2 Калькулятор расчета количества сухой смеси для стяжки
  • 1.3 Сборный вариант
  • 1.4 Калькулятор длины контура труб теплого пола
• 2 Заливка контура пола раствором
  • 2.1 Цены на наливные полы «Старатели»
  • 2.2 Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Какой бывает стяжка

Стяжкой называют верхний слой пирога пола, предшествующий финишному покрытию. В подогреваемых конструкциях она не только принимает на себя нагрузки от веса людей и мебели, но и распределяет тепло. Стяжки бывают:

• монолитными, выполняющимися растворами на основе цементного или гипсового вяжущего;

Монолитная стяжка поверх теплого пола

• сборными — то есть сухими, монтируемыми из листов гипсоволокна, цементно-стружечных или плит или шпунтованного ДСП.

Пример сборной стяжки

При устройстве отапливаемых полов могут применяться оба варианта, так как черновое основание может быть не только бетонным, но и деревянным. Однако если у вас есть возможность выбора, то предпочтение всегда лучше отдать монолиту.

Функции стяжки пола

На заметку! У заливного пола есть существенный минус, связанный с труднодоступностью в случае необходимости ремонтных работ, но теплоэффективность его гораздо выше. Любой камень, коим также является и цементная стяжка, нагревается медленнее, но дольше держит тепло и лучше его отдаёт. А ведь именно ради этого и устраиваются тёплые полы.

Цементная стяжка имеет свои минусы

Монолит

В зависимости от площади пола и воспринимаемых им нагрузок, монолитные стяжки могут изготавливаться из следующих материалов.

1. Тяжёлого или мелкозернистого бетона с размером фракции наполнителя от 5 до 15 мм. Для обычных жилых помещений достаточно прочности, соответствующей классу В12,5. Пропорции на одну часть цемента М400 такие: песок 2,8; гравий 4,4; вода 0,8.

   Какой бетон нужно использовать

2. Пенобетона. Для его изготовления используется портландцемент марки М500. Чтобы получить состав с прочностью М5, на 420 кг цемента пойдёт 735 кг песка; 350 л воды; 4 кг сернокислого натрия и 0,4 кг алюминиевой пудры. Для прочности можно усилить смесь полипропиленовой фиброй из расчёта 0,3% к общему объёму. Поризованные бетоны лучше применять в случае укладки лёгких напольных покрытий: ковролина, ламината, паркета.

   Заливка пенобетона

3. Пескоцементного раствора М200. Для его изготовления на 1 часть цемента М400 добавляется 2,8 части песка. Водоцементное соотношение 0,48.

   Пескобетон

4. Гипсовых смесей. Составы на основе гипса должны быть модифицированными. Достичь нужного качества при самостоятельном смешивании довольно сложно, поэтому СНиП 2.03.13 «Полы» рекомендует для этой цели применять сухие смеси типа «Глимс S3Х», изготовленные в заводских условиях.

   Сухая смесь для наливного пола

Мнение эксперта

Афанасьев Е.В.

Главный редактор проекта pol-exp.com Инженер.

Гипс, как известно, сильно впитывает воду, из-за чего этот материал многие вообще не рассматривают в качестве вяжущего для стяжки. Именно поэтому в такие смеси добавляются пластификаторы, а также предусматривается грунтование поверхности водным раствором клея ПВА в соотношении 1:10. Заливаются такие стяжки в один слой – сразу на нужную толщину.

Стяжка с фиброволокном усиленная

Естественно, заводского изготовления могут быть не только гипсовые, но и цементные смеси, в том числе и усиленные фиброй. Купить готовый состав в мешках и просто растворить его водой гораздо проще, чем приобретать ингредиенты по отдельности и стараться дозировать максимально точно практически на глаз. Но по цене наливной пол обойдётся гораздо дороже.

Стяжка теплого водяного пола (схема)

Слой бетона (раствора) должен обеспечивать тёплому контуру надлежащую защиту, поэтому он должен покрывать трубы не менее чем на 4,5 см. Общая толщина будет зависеть от диаметра труб – чем он больше, тем толще стяжка.

Чем армируют стяжку пола

Калькулятор расчета количества сухой смеси для стяжки

Введите запрашиваемые значения и нажмите кнопку «Рассчитать количество сухой строительной смеси»

Укажите параметры помещения: его длину и ширину (в метрах), и перепад уровня высшей и низшей точек пола (в миллиметрах)

Расчет провести:

— по известной площади комнаты произвольной формы — по линейным параметрам прямоугольного помещения

Площадь пола, заливаемого стяжкой, м²

перепад высоты, мм

Укажите планируемую толщину стяжки

толщина стяжки, мм

Укажите паспортный параметр расхода выбранной строительной смеси

паспортный расход смеси, кг/м² при слое в 10 мм

Сборный вариант

Деревянная система водяного теплого пола

Сборный пол, в том числе и подогреваемый, является многослойным. Согласно действующим правилам, его нужно выполнять из:

• ГВЛВ – влагостойких гипсоволоконных плит;

Теплый пол по ГВЛ

• элементов пола заводского изготовления, представляющих собой склеенные между собой листы того же ГВЛ;
• влагостойкой фанеры;
• ЦСП;
• ДСП.

Водяной теплый пол на деревянном перекрытии

Особенности монтажа водяного теплого пола

В настоящее время производители предлагают и готовые сборные системы из дерева, фольгированного пенополистирола. Рассказывать о них мы сейчас не будем, так как вариантов их устройства может быть много и по каждому из них нужна отдельная информация. Уделим внимание монолитному слою тёплого пола как наиболее часто применяемому и предложим по его обустройству пошаговую инструкцию.

Калькулятор длины контура труб теплого пола

Внесите запрашиваемые данные и нажмите кнопку «Рассчитать длину контура»

Площадь, на которой будет производиться укладка контура, м²

Выбранный шаг укладки контура, мм

Заливка контура пола раствором

В принципе, стяжка поверх тёплого пола заливается, как и любая другая. Если проблемы и возникают, так это при установке маяков, так как основание под ними «играет», и без определённого навыка их достаточно трудно вывести в один уровень. Расстояние между ними должно быть таким, чтобы правило, которым будет производиться выравнивание, выступало за границы параллельных маяков на 25 см. Если у инструмента длина 2 м, шаг между маяками должен быть 1,5 м.

Толщина стяжки для теплого водяного пола

Таблица. Проясняем все нюансы установки.

Шаги, фото	Описание
Шаг 1 – сверление отверстий под дюбеля	Начинаете с того, что по заранее намеченным линиям сверлите отверстия под крепления. Если у вас, как в данном случае, в качестве утеплителя под трубами лежит пенопласт, дюбель-гвозди берёте размером 8*120 мм. То есть, их длина должна подбираться с таким учётом, чтобы, пройдя сквозь все слои, крепёж мог войти в черновое основание.
Шаг 2 – установка дюбелей	Прежде чем вставить дюбель в отверстие, на него нужно надеть шайбу. Она не позволит головке дюбеля проваливаться в пенопласт.
Шаг 3 – забивка гвоздей в дюбели	Лёгкими ударами молотка забиваете дюбели, но не до конца. Высоту, на которую их следует забить, нужно ещё определить.
Шаг 4 – определение уровня забивки дюбелей	Сделать это проще всего с помощью лазерного уровня. Отбиваете на стенах горизонталь, а затем перенесите отметку на любой подручный инструмент: стамеску, отвёртку, или как в данном случае, молоток. Если вы наклеите на него малярную ленту, то сможете нанести карандашом метку, после чего будете пользоваться инструментом, как шаблоном.
Шаг 5 – определение отметки верха маяка, установленного на дюбель	Теперь нужно определить отметку верха маяка при установке его на дюбель.
Обратите внимание!	Казалось бы, зачем это делать, если размер профиля итак известен? Связано это с конфигурацией его сечения. Как видите, головка самореза попадает в углубление, и высота маяка получается уже не 10, а 8 мм.
Шаг 6 – Определение разницы между чистовой высотой стяжки и высотой маяка	Переносите сделанную ранее отметку пола на эти 8 мм  ниже, и уже по ней забиваете дюбели.
Шаг 7 – окончательная забивка дюбеля	Бьёте по гвоздю до тех пор, пока отметка на шаблоне не совпадёт с лазерной линией.
Шаг 8 – установка маяка на дюбели	Далее ставите на дюбели маяк и снова выверяете отметку.
Шаг 9 – выкладка раствора под маяк	Удостоверившись, что отметки совпадают, можете выкладывать раствор вдоль ряда дюбелей, снимая его излишки так, чтобы видны были головки саморезов.
Шаг 10 – установка маячного профиля на раствор	Устанавливаете профили, добавляя раствор так, чтобы маяки оказались в нём утопленными.
Шаг 11 – снятие излишков раствора	Излишки раствора снимаете мастерком.
Шаг 12 — заливка стяжки	После того как раствор на маяках затвердеет, можно приступать к заливке основной стяжки. Сначала заполняете пространство между маяками кельмой.
Шаг 13 – выравнивание правилом	А затем, установив на два параллельных маяка правило (широкой стороной), снимаете излишки раствора, добиваясь идеально ровной поверхности. Примечание! На следующий день, когда стяжка затвердеет, необходимо тщательно очистить её от наплывов. Если финишное покрытие будет рулонное (линолеум, ковролин), поверхность придётся намочить и перетереть. Как вариант, можно сделать тонкий слой (1-2 мм) наливного пола.

Цены на наливные полы «Старатели»

наливные полы «Старатели»

Как видите, недостаточно просто знать, какой должна быть толщина стяжки тёплого пола — нужно ещё постараться, чтобы по всей площади помещения она была равномерной. Надеемся, что наша инструкция помогла вам разобраться в данном вопросе и сделать подогреваемый пол идеально ровным.

Видео — Стяжка теплого пола. Максимальная и минимальная толщина стяжки

Понравилась статья?
Сохраните, чтобы не потерять!

1. 5
2. 4
3. 3
4. 2
5. 1

Какие преимущества дает стяжка пола?

В настоящее время стяжка пола становится все более популярной среди застройщиков, и нетрудно понять, почему. В Screed Easy мы предлагаем комплексное решение для напольных стяжек на основе жидких и латексных стяжек, подходящее для любого строения — независимо от того, насколько оно большое или маленькое. Прибавьте это к нашим комплексным услугам по утеплению полов, и вы получите полный пакет напольных покрытий и отопления для любых возможных нужд.

Будь то жилищное строительство, ремонт дома или крупномасштабные промышленные проекты, у нашей команды экспертов есть ответы. Базирующаяся в Рединге и работающая на юге Англии, компания Screed Easy может поставить и установить новейшие жидкие и латексные стяжки с полной эффективностью и профессионализмом.

Стяжка пола — идеальный партнер

Возможно, вы ремонтируете комнату в доме или строите коммерческое здание гораздо большего масштаба — наши индивидуальные решения для стяжки пола могут быть именно тем, что вы ищете. Так зачем же обращаться к стяжке пола Screed Easy вместо более традиционных методов укладки пола? Причин масса. №

Если вы выбрали эффективный и экономичный теплый пол вместо традиционных радиаторов — а таких все больше и больше — стяжка пола станет идеальным партнером.

Наша команда экспертов Screed Easy поставит, доставит и зальет стяжку пола вокруг труб теплой воды, чтобы обеспечить максимальную энергоэффективность, часто по низкой цене. Этот процесс особенно эффективен в сочетании с кафельным или деревянным полом, поэтому ваш дом или строительный объект не только хорошо отапливаются, но и выглядят стильно, современно и не требуют радиаторов.

Клиенты могут также рассмотреть наш практичный вариант поверхностного монтажа, который предполагает размещение теплоизоляционных панелей поверх существующего пола, что упрощает их установку. А для тех, кто хочет избежать изменения уровня пола, есть электрическое решение, при котором маты укладываются и подключаются к электросети вашего дома. Каким бы способом вы ни решили обогреть свой дом, стяжка пола играет решающую роль в вашей системе обогрева пола, поскольку она улучшает передачу и удержание тепла в течение длительного времени, тем самым экономя деньги на счетах за электроэнергию.

Кроме того, наша стяжка пола устраняет зазоры и трещины, которые могут привести к утечке тепла, так как она окружает все трубы под полом. Он также обеспечивает прочный и долговечный слой, который защитит пол с подогревом. Наша самовыравнивающаяся стяжка для пола заливается и укладывается быстрее, чем традиционные методы из песка и цемента, и требует меньших трудозатрат.

Жидкая стяжка для пола – превосходный продукт

Жидкая стяжка для пола – это превосходный продукт, придающий домам и зданиям идеальную отделку. То же самое можно сказать и о нашей латексной стяжке пола, которая также является экономичной, быстрой и простой в установке. Его также можно использовать для выравнивания неровных полов, а отсутствие белка в составе делает его безопасным, гигиеничным и идеально подходящим для многоместных жилых помещений и медицинских учреждений. 9№ 0003

Он гораздо более универсален, чем традиционная стяжка пола, со временем высыхания всего несколько дней, что позволяет вам продолжить работу над вашим проектом. Латексная стяжка для пола также имеет гораздо больший диапазон обрабатываемой глубины и может быть уложена толщиной до 3 мм, что означает меньшее расстояние для передачи тепла от выбранной вами системы к самому полу.

В Screed Easy мы не любим отходы так же сильно, как и вы, поэтому наша жидкая и латексная стяжка для пола изготавливается в соответствии с вашим проектом, что в конечном итоге может снизить затраты для наших клиентов. Наши клиенты также могут быть спокойны, так как после заливки стяжки пола риск появления трещин в будущем значительно снижается, а поверхность остается идеально ровной, независимо от размера здания или проекта реконструкции.

Итак, если вы ищете эффективную, экономичную и устойчивую услугу по укладке стяжки пола, Screed Easy — это компания для вас. Мы являемся экспертами в этой области и предлагаем высочайший уровень обслуживания клиентов от начала до конца с широким портфолио, демонстрирующим наши навыки.

Если вы хотите поговорить с нами о наших стяжках для пола и продуктах для подогрева пола, свяжитесь с нами сейчас по телефону 0118 3343 509.

« Использование стяжки с деревянным полом » Жидкая стяжка: основные преимущества и факты

Теплый водяной пол с подогревом | TotalUFH.com

Водяной теплый пол, также известный как мокрый теплый пол, является чрезвычайно эффективным и действенным методом отопления, подходящим для широкого круга проектов. В системе используется ряд труб, подключенных к источнику отопления через коллектор, по которым затем по полу циркулирует теплая вода для обогрева помещения. Излучаемое тепло распределяется более равномерно, чем у одного радиатора, а это означает, что система может использовать воду более низкой температуры.

Ваша система водяного теплого пола может быть подключена практически к любому источнику тепла, от традиционного котла до возобновляемых технологий, таких как тепловые насосы или солнечные коллекторы.

Полы с подогревом часто ассоциируются с кафельными, каменными или деревянными полами. Хотя это одни из самых популярных типов полов, пол с подогревом на самом деле действительно универсален и может использоваться под самыми разными типами полов.

Запрос цитаты

Система стяжки

Трубы теплого пола устанавливаются на изоляцию с помощью скоб для фиксации труб до укладки стяжки.

Особенности и преимущества

• Самый популярный способ укладки теплых полов
• Гибкая установка
• Высокая тепловая мощность при любой заданной температуре
• Простота установки
• Может использоваться с традиционной или жидкой стяжкой

Скачать техпаспорт продукта

Скачать инструкцию по установке

Балочно-блочная система

Аналогично стяжке на теплоизоляции трубы теплого пола устанавливаются и закрепляются зажимами.

Особенности и преимущества

• Гибкая установка
• Высокая тепловая мощность при любой заданной температуре
• Простота установки
• Может использоваться с традиционной или жидкой стяжкой

Загрузить техническое описание продукта

Скачать инструкцию по установке

Гипсокартонные плиты Overboard Retro-Fit

Панель для сухой стяжки используется для укладки поверх существующего пола, затем в канавку вставляется 12-миллиметровая труба, что обеспечивает требуемую высокую производительность. Поверх него можно укладывать практически любое напольное покрытие.

Особенности и преимущества

• Гибкая установка
• Сухая сборка
• Нет необходимости в земляных работах
• Низкий профиль (плиты 18 мм)

Загрузить техническое описание продукта

Скачать инструкцию по установке

Профильные изоляционные плиты из пенополистирола с пазами

Профойл представляет собой рифленую изоляционную панель из пенополистирола с приклеенным алюминиевым отражающим слоем. Их можно использовать различными способами, будь то на стяжке или на древесине, и они используются со стандартной 16-миллиметровой трубой для теплого пола, установленной внутри панелей с пазами.

Особенности и преимущества

• Гибкая установка
• Легкий
• Простая установка с использованием одной панели для прямых участков и возвратов
• Минимальное увеличение высоты пола

Загрузить техническое описание продукта

Скачать инструкцию по установке

Панели Profix с самонивелирующимся составом

Зубчатая панель укладывается поперек пола, после чего внутрь вставляется труба диаметром 12 мм. Затем по всей поверхности заливают самовыравнивающуюся смесь, что увеличивает высоту пола всего на 14 мм. При необходимости к нижней стороне можно приклеить изоляционный слой XPS толщиной 6 или 10 мм.

Особенности и преимущества

• Гибкая установка
• Нет необходимости в земляных работах
• Увеличение высоты пола всего на 14 мм

Загрузить техническое описание продукта

Скачать инструкцию по установке

Решетчатая система из сухой смеси

Для покрытия труб используется песчано-цементная смесь 8:1, которая действует как тепловая масса.

Особенности и преимущества

• Простота установки
• Гибкая установка
• Высокая тепловая мощность при любой заданной температуре
• Не требуется мокрая стяжка, поэтому нет времени на высыхание

Загрузить техническое описание продукта

Скачать инструкцию по установке

Между балками с алюминиевыми пластинами

Предварительно сформированные алюминиевые пластины подвешиваются между балками, затем трубы устанавливаются в пазы, обеспечивая быструю и легкую установку.

Особенности и преимущества

• Гибкая установка
• Простота установки
• Уменьшение веса по сравнению с сухой смесью
• Без увеличения высоты пола
• Не требуется мокрая стяжка, поэтому нет времени на высыхание

Загрузить техническое описание продукта

Скачать инструкцию по установке

Установка снизу с алюминиевыми пластинами балки

Эта система также с использованием алюминиевой пластины позволяет прокладывать трубы напольного отопления под существующими полами.

Особенности и преимущества

• Гибкая установка
• Простота установки
• Уменьшение веса по сравнению с сухой смесью
• Без увеличения высоты пола
• Не требуется мокрая стяжка, поэтому нет времени на высыхание

Загрузить техническое описание продукта

Скачать инструкцию по установке

Сухая смесь между балками

Трубы напольного отопления закрепляются между балками на изоляционном слое, затем для покрытия труб используется песчано-цементная смесь 8:1, которая действует как тепловая масса.
