Стяжка под теплый пол водяной: Стяжка для водяного теплого пола

Стяжка теплый пол

В современном строительстве произошёл пересмотр традиционного подхода к обогреву жилых, хозяйственных и промышленных помещений.

В настоящее время, одним из наиболее часто используемых источников тепла в жилых помещениях является тёплый пол. Решение потребителя использовать его для обогрева помещения продиктовано рядом преимуществ, прежде всего удобством; тёплый воздух поднимается с большой плоскости; помещение прогревается равномерно, нет необходимости в высокой температуре теплоносителя.

Отопление помещений

Если в многоэтажном жилом строительстве в настоящее время ещё преобладает центральное отопление с расположением радиаторов на определённой нормативами высоте, то индивидуальное строительство, практически полностью перешло на автономное отопление. Это продиктовано прежде всего независимостью от чужого источника, удобством и практичностью при выборе и реализации режимов и схем отопления помещений различного расположения и назначения.

Тёплый пол

За счёт понижения температуры теплоносителя уменьшается скорость конвекции воздуха, не поднимаются вверх мелкие частицы, пыль и шерсть домашних животных, следовательно в помещениях с тёплыми полами, в отличие от помещений с более горячими, меньшими по площади и расположенными выше уровня пола радиаторами, воздух равномерно прогрет и менее загрязнён посторонними примесями. Меньше энергопотребление, за счёт снижения температуры теплоносителя на 2-3 градуса, обеспечивается уменьшение энергопотребления на 12-18%. Всё это справедливо и для электрического тёплого пола, кроме того, что роль теплоносителя в нём выполняет не жидкость.

Водяной пол

На самом деле, пол давно уже не водяной, а гидравлический и теплоносителем в нём, как правило, используется не вода. Тем не менее, преимущества его очевидны, и для реализации всех достоинств такого рода отопления дело за малым, а именно технически правильным обустройством тёплого пола в помещениях дома, коттеджа или квартиры. Серьёзные компании с репутацией, как правило, специализируются на монтаже, термоизоляции, разводке, укладке, подключении труб водяного тёплого пола и отопления, его опресовке и запуске в эксплуатацию. После этого к самому тёплому полу претензий, как правило, не возникает. Они, если это специалисты в своей области, а не «золоторукая бригада» сантехэлектроплиточных штукатуров, свою работу выполнили, работу агрегатов отопления, гидравлического тёплого пола наладили и запустили в эксплуатацию. Но грамотно смонтированная, проверенная и запущенная в эксплуатацию система обогрева и отопления не обеспечивает расчётного качественного отопления помещений при некачественном или неграмотном дальнейшем обустройстве и ремонте этого помещения. С требованием к вентиляции, дверям, окнам-форточкам всё более менее понятно и в процессе эксплуатации большинство выявляемых недостатков удаётся если не устранить, то, хотя бы минимизировать, котлы, радиаторы-калориферы, случись чего, починить или, на худой конец, заменить. Однако, с закатанными в стяжку и укрытыми напольным покрытием тёплым полом и магистралями отопления, малейшая проблема влечёт за собой несоизмеримые с монтажом материальные и ресурсные затраты.

Водяной тёплый пол под стяжку

Если с назначением гидравлического тёплого пола всё понятно, требования к его монтажу и запуску в эксплуатацию выполнены, то следующим, не менее ответственным этапом обустройства полов, является устройство стяжки.

Основные функции выполняемые стяжкой водяного тёплого пола:

• Обеспечение целостности магистралей и оборудования расположенных в стяжке;
• Термоизоляция и обеспечение максимальной теплоотдачи от магистралей теплого пола.;
• Обеспечение равномерной теплопередачи по всему объёму стяжки и площади напольного покрытия;

Электрический тёплый пол под стяжку

Задачи выполняемые электрическим тёплым полом практически полностью совпадают с задачами гидравлического пола. Единственная сложность может возникнуть на этапе укладки напольного покрытия на теплый пол, в случае, когда при замере стяжки, по неопытности за мерщика не учитывают его толщину. В таком случае, если нет желания мириться с порогами между помещениями, приходится из-за разницы толщины уже чистого пола, прибегать к дополнительному его выравниванию либо с помощью доливки выравнивающих смесей на стяжку, либо срезания, если это возможно, участков стяжки под тёплым полом. Процедура пыльная, шумная и трудоёмкая.

Механизированная стяжка

Для обеспечения полноценного выполнения стяжкой тёплого пола своего назначения, необходимо при её обустройстве учитывать ряд специфических требований к процессу производства работ. Если для обеспечения термоизоляции, в основном достаточно качественно укрыть основание, правда, при этом необходимо обеспечить приемлемую жёсткость подложки и делается это на этапе подготовки к укладке тёплого пола, то добиться максимальной теплоотдачи теплоносителя можно только при качественной «заливке» этого тёплого пола стяжкой.

В чём специфика и особенность стяжки именно водяного тёплого пола?

Что нужно знать и уметь выполнять в случаях, когда на тёплый пол укладывается механизированная стяжка?

• При производстве работ, исключить механический контакт магистралей с шлифовальным оборудованием, иногда достаточно незначительного контакта работающего шлифовального диска с трубой тёплого пола или отопления, чтобы в последствии, при изменениях температуры и давления в контуре, она потекла. Достигается обучением персонала и опытом сотрудников. Сотрудник, который занимается затиркой стяжки над тёплым полом от случая к случаю не всегда способен уделить этой особенности должное внимание т.к. в повседневной работе в обычных помещениях этой проблемы не возникает.
• При распределении смеси по тёплому полу, для придания ей плотности и исключения пористости, необходима дополнительная её утрамбовка. Именно в процессе распределения, а не во время укладки или затирки. Пористость это бич стяжки над тёплым полом, от неё напрямую зависит теплопередача и энергозатраты всей системы отопления и обогрева. Опять, только обученный и опытный сотрудник знает как и умеет правильно выполнять эту операцию.
• Строгое соблюдение норм и правил производства цементно-песчаной смеси. Смесь для полусухой стяжки готовится вне помещения, для её приготовления привлекается отдельный сотрудник, в обязанности которого входит соблюдение всех необходимых пропорций и методики приготовления смеси. Очень важный этап: допустим на один замес не доложили цемента, фиброволокна или пластификатора, а этот замес окажется на изгибе трубы. Смесь локально не доберёт марочной прочности, труба зашевелится, что может произойти в последствии мы уже разбирали.
• Соблюдение норм минимально допустимой величины стяжки над трубами тёплого пола.
  Есть понятие минимальной величины стяжки, оговоренной нормативными строительными документами. И обусловлена эта величина, прежде всего прочностными характеристиками цементно-песчаной смеси. В то же время есть рекомендуемая величина стяжки над трубами тёплого пола разработанная производителем тёплого пола. Для чего это делается? Строители своими нормами и правилами предохраняют стяжку от механических повреждений, расслоения и растрескивания. Производители тёплого пола разрабатывают рекомендации при которых тепло от пола будет прогревать помещение, по возможности как можно быстрее, равномерно по всей площади и с наименьшими энергетическими затратами.

Не часто, но в некоторых случаях, рекомендации производителя вступают противоречие с нормативной строительной документацией. Для разрешения подобных проблем необходимо решение грамотного специалиста, как при производстве стяжки, так и на этапе её замера.

Наша Компания накопила достаточный опыт производства цементно-песчаной стяжки механизированным способом в помещениях оборудованных тёплыми гидравлическими и электрическими полами. У нас работают обученные и подготовленные в этой области специалисты.

Мы несём ответственность за качественное проведение работ, срок гарантии на нашу стяжку составляет 36 месяцев.

Монтаж водяного теплого пола в стяжку

06.04.2020

Преимущества и недостатки водяного тёплого пола

Главное достоинство водяных полов — обеспечение равномерного прогрева помещения. При этом рапсределение тепла происходит вертикально, что создаёт здоровый микроклимат, в отличие от радиаторных систем. Особенно рекомендуем монтаж такой системы для помещений с высокими потолками.

Если рассматривать водяные конструкции с эстетической стороны, то они также выигрывают, так как не видны, и не занимают полезного пространства. Помимо этого, они более экономичны при использовании.

Эффективность работы водяных полов зависит от  хорошей теплоизоляции, ведь повышенный уровень теплопотерь снижает теплоотдачу. Кроме того, такие полы отрицательно сказываются на высоте помещения, ведь «пирог пола» подразумевает наличие толстого слоя бетонной стяжки.

Устройство водяного тёплого пола

Водяной тёплый пол имеет многослойную сложную конструкцию, каждый слой выполняет свою определенную функцию. На стяжку кладётся подложка, на которую монтируется напольное покрытие, оно должно иметь специальный значок, говорящий о возможности его укладки на тёплые системы.

ВАЖНО! МЕСТА СОЕДИНЕНИЯ СТЕН И СТЯЖКИ, А ТАКЖЕ ГРАНИЦЫ ВОДЯНОГО КОНТУРА СЛЕДУЕТ ПРОЛОЖИТЬ ДЕМПФЕРНОЙ ЛЕНТОЙ, ЭТО ПОМОЖЕТ КОМПЕНСИРОВАТЬ РАСШИРЕНИЯ БЕТОНА ПРИ ИЗМЕНЕНИЯХ ТЕМПЕРАТУРЫ.

Как правило, укладка данной нагревательной конструкции производится «мокрым» способом, то есть путём заливки цементно-бетонной стяжки.

Требования к основанию

При монтировании водяного пола обязательным условием является наличие ровного и чистого чернового пола.

Чтобы водяной пол работал хорошо, нужна горизонтальная основа без перепадов, допустимы отклонения не более 10 мм. При обнаружении трещин или изъянов, их нужно заделать.

Виды труб

Сегодня выпускается большое количество видов труб,  предназначенных для укладки в водяных тёплых полов, они изготавливаются из различного материала.

Это даёт возможность использовать аксиальные фитинги, имеющие надвижной конец, их можно смело монтировать в бетонную конструкцию. Кроме того, в случаи залома таких труб, не сложно вернуть им первоначальную форму с помощью строительного фена, нагрев участок излома.

Кроме того, часто устанавливаются металлопластиковые трубы — цена не дорогая и они не сложны в монтаже. Есть медные трубопрокатные изделия, которые дороже по стоимости, и требуют защиту при заливке бетонного раствора от щелочного воздействия.

Ещё один вид труб, рекомендованных для тёплых полов — композитные. Состоят из двух слоёв сшитого полиэтилена с фольгой между ними. Наличие неоднородного материала, который имеет разный коэффициент расширения при нагревании, может вызвать расслоение контура.

При выборе модели, необходимо учитывать:

• бренд — это гарантия качества;

• маркировку;

• сертификат соответствия на продукцию;

• учитывать коэффициент теплового расширения труб;

• стоимость комплектующих необходимых при монтаже.

Выбор схемы укладки контура и его монтаж

Выбирая схему монтажа и производя расчёт шага, следует брать во внимание, что жидкость, проходя по контуру, остывает, поэтому установку нужно делать от наружных стен. Это поможет уберечь обогреваемое помещение от проникновения холодного воздуха.

От схемы укладки нагревательного элемента зависит уровень прогрева помещения:

• «змейка» — наиболее простой способ для самостоятельного монтажа, степень нагрева уменьшается постепенно;

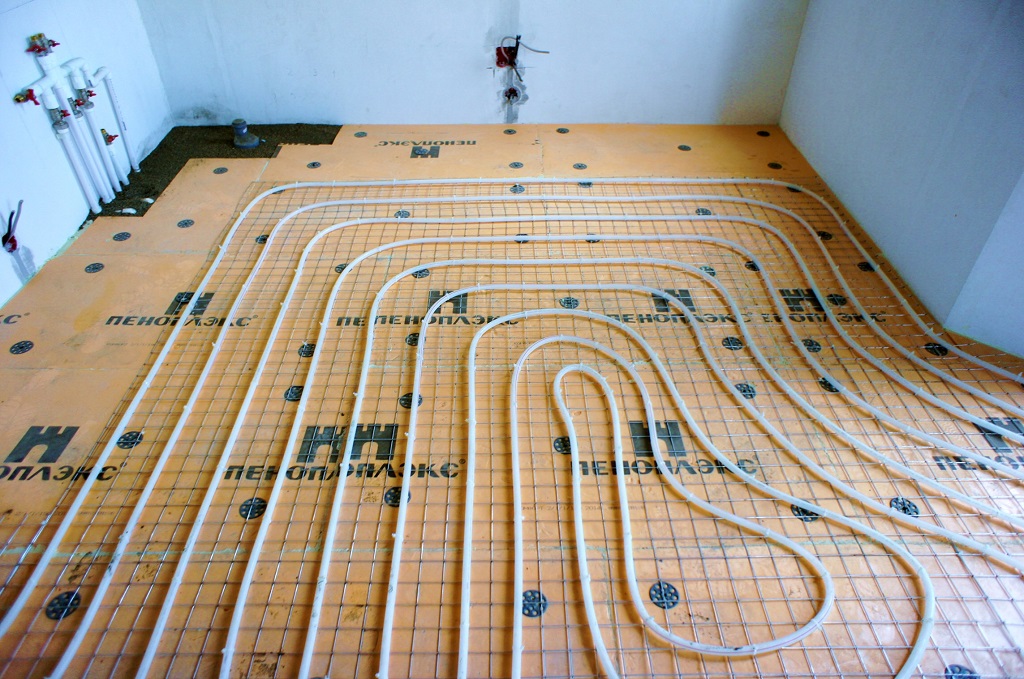

• «улитка» — процесс сложнее, зато осуществляется равномерный прогрев комнаты с внутренними стенами.

Производя монтаж тёплой водяной конструкции, учитываются данные расчёта и схема укладки. Стандартный укладочный шаг делается 15 см, а контуры длиннее 100 метров, нужно разделить на несколько.  Помимо этого, каждая комната должна иметь отдельный контур.

К СВЕДЕНИЮ! МУФТЫ ИЛИ ФИТИНГИ УСТАНАВЛИВАЮТСЯ ЛИШЬ ПРИ УСТРАНЕНИИ ОБРЫВОВ ИЛИ ПРОВЕДЕНИИ РЕМОНТНЫХ РАБОТ ПОЛА С ОБОГРЕВОМ.

 Кроме того, подготавливая расчёт и схему, учитывается гидравлическое сопротивление, оно зависит от количества поворотов, чем их больше, тем сопротивление выше. Каждый подсоединённый к коллектору контур должен иметь одинаковое данное значение.

Слои водяного тёплого пола

Прежде, чем монтировать пол своими руками, следует ознакомиться как с технологией укладки, так и со слоями «пирога» пола, которые предстоит класть. Каждый слой укладывается строго в определённой последовательности. Толщина конструкции составляет от 8 до 14 см, а нагрузка на перекрытия около 300 кг/кв.м.

Если отапливаемый пол кладётся на грунт, то «пирог» следующий:

• насыпной грунт — 15 см;

• черновая стяжка;

• гидроизоляционный материал;

• демпферная лента;

• утеплитель — 5 см;

• нагревательные элементы;

• арматурная сетка;

• песко-бетонная стяжка.

После затвердевания бетона, на поверхность производится монтаж настила и укладывается финишное покрытие.

Демпферная лента

Демпферная лента предназначена для компенсации расширений бетонной стяжки при нагревании системы. Она защищает поверхность от растрескивания. Стандартная толщина монтажной ленты составляет 5 — 8 мм, а высота от 10 до 15 см.

К СВЕДЕНИЮ! ПРИ НАГРЕВЕ БЕТОНА ДО 40°С, ПРОИСХОДИТ ЕГО РАСШИРЕНИЕ В РАЗМЕРЕ 0,5 ММ НА 1 МЕТР.

Проклеивается она по периметру обогреваемого помещения, на стыке стен и пола. Лента должна быть выше стяжки, а её излишки, по завершению укладки,  обрезаются ножом. Кроме того, при наличии нескольких контуров, ей обкладываются их границы.

Укладка утеплителя

Монтируя тёплый пол своими руками, важно правильно выбрать вид утеплителя. От него зависит эффективность работы устройства, ведь он не позволяет в пустую расходовать тепло.

Есть множество видов материала для теплоизоляции, но специалисты рекомендуют: Экструдированный пенополистирол — степень теплопроводности низкая и высокая механическая прочность. ЭППС не подвергается воздействию влаги, так как не поглощает её. Кроме того, обладает приемлемой стоимостью. Производится данный вид прокладки в плитах размером 50 на 1000 мм или 600 на 1250 мм, и толщиной 20, 30, 50, 80 и 100 мм. Изделие оснащено защёлкивающимися пазами, что позволяет сделать прочную стыковку.

Самостоятельно производя монтаж водяного тёплого пола, нужно правильно выбрать толщину утеплителя. Для этого требуется придерживаться следующих правил:

• при укладке нагревательных полов на грунт, минимальная толщина утеплителя должна быть 100 мм, рекомендовано устанавливать два слоя по 50 мм, расположенных перпендикулярно друг другу;

• при монтаже на втором этаже достаточно — 50 мм;

 Листы утеплителя кладутся по всему периметру площади, и фиксируются к основанию. Если используются плиты ЭППС, то они крепятся с помощью тарельчатых дюбелей в местах стыков и по центру.

Армирование

Потребность в армирование при самостоятельном монтаже тёплых водяных полов заключается в том, что сетка придаёт прочность конструкции, обеспечивает равномерное распределения тепла и к ней фиксируются элементы нагрева.

Стандартный диаметр прутьев арматурной сетки колеблется от 4 до 5 см, а ячейки бывают разного размера, их необходимо выбирать в зависимости от укладочного шага.

СОВЕТ! ЕСЛИ ВЫ НЕ ХОТИТЕ УКЛАДЫВАТЬ ДВА СЛОЯ АРМИРОВАНИЯ, ТО ПРЕЖДЕ ЧЕМ УСТАНАВЛИВАТЬ СЕТКУ НА УТЕПЛИТЕЛЬ, СЛЕДУЕТ ПОД НЕЁ СДЕЛАТЬ ПОДПОРКИ, ЧТОБЫ ПРИ ЗАЛИВКЕ РАСТВОРА, ОН СМОГ ПРОТЕЧЬ ПОД АРМАТУРУ.

Установка маяков

Чтобы сделать самому ровную стяжку, её нужно заливать по маячкам. В качестве маячков, при монтаже тёплого водяного пола специалисты советуют использовать нить или леску.

Процесс установки маячков выглядит так:

1. На стенах, расположенных с правой и левой стороны от входа, прочерчиваются линии, которые будут служить отметкой для размещения крайних маяков.

2. По сделанным разделительным отметкам чертятся параллельные линии, на них помечаются места размещения негелей, шаг установки 40 — 50 см.

3. Перфоратором делаются отверстия, в которые они устанавливаются.

Для выравнивания негелей лучше применять лазерный уровень. Если вы монтируете маяки своими руками, и у вас нет такого уровня, его можно арендовать. Хотя, возможно сделать данную работу и с помощью обычного уровня, только времени потребуется больше.

• Поверх шляпок шурупов кладётся профиль. Но, чтобы маячки были хорошо зафиксированы, до момента их установки на шляпки негелей, следует сделать растворные горки с шагом 1 метр, немного выше будущей стяжки. Затем профиль устанавливается на место и придавливается, а выступивший излишний раствор удаляется.

Ровность установленных маячков, также проверяется уровнем.

Подготовка раствора, заливка стяжки

Бетонная стяжка, которой заливается водяной тёплый пол, подвержена не только механическим нагрузкам, но и деформациям под воздействием температуры, поэтому требования к ней повышенные. И обычный раствор из бетона тут не подойдёт, нужно использовать пластификатор или фибру, в качестве добавок.

При самостоятельном изготовлении цементно-бетонного состава, для заливки водяного тёплого пола, рекомендовано применять марку портландцемента не ниже М-400. Кроме того, дата его производства не должна превышать больше полугода.

Песок и цемент в растворе должен находится в пропорциях 3 к 1. Воды необходимо приблизительно 1/3 от количества цемента, на мешок (15 кг) 15 литров. Но использование добавок уменьшает соотношение воды и цемента, поэтому добавлять воду нужно постепенно.

Готовый бетонный раствор имеет однородный цвет и пластичен по консистенции. Если сжать его в кулаке, не должна выступать жидкость. Можно положить раствор кучкой, если он не растекается, а лишь слегка осел, то качество хорошее.

Прежде чем начать заливку водяного тёплого пола, нужно пропылесосить поверхность от пыли. Также, необходимо закрыть окна в комнате, так как противопоказаны сквозняки и попадание прямого солнца.

ВАЖНО! ВСЕ РАБОТЫ ПО ВОЗВЕДЕНИЮ СТЯЖКИ СЛЕДУЕТ ПРОВОДИТЬ ЗА ОДИН РАЗ. ПОЭТОМУ, ПРИ ПРОВЕДЕНИИ САМОСТОЯТЕЛЬНОЙ ЗАЛИВКИ ТРЕБУЮТСЯ ПОМОЩНИКИ..

Укладку раствора нужно начинать с дальнего угла комнаты, и проводить заливку полосами согласно маячкам. Заканчивать процесс необходимо полосой у выхода. При выравнивании, не следует пытаться сразу сделать идеальную поверхность. Важно, чтобы не было больших ям. Минимальный слой раствора над нагревательными элементами должен составлять 3 см.

В таком виде стяжка оставляется на 1 — 2 дня, пока она немного не схватится, чтобы по ней можно было ходить. После этого начинаются работы по зачистке. Сначала удаляется демпферная лента, которая возвышается над поверхностью, при помощи строительного ножа.

Затем, острым краем правило, прижимая его к маячкам, короткими, резкими движениям от себя зачищается бетон. Делается это, пока маячки не оголятся полностью. Образовавшийся мусор от затирки убирается, поверхность сбрызгивается водой и накрывается полиэтиленом.

Через день маячки удаляются, а оставшиеся от них борозды затираются раствором. Поверхность вновь смачивается и накрывается. Смачивать стяжку необходимо ежедневно, на протяжении 10 дней. До полного затвердевания бетонной поверхности, её требуется выдержать не менее 28 дней, до этого времени включать систему нельзя.

Возникли вопросы?

Заполните форму обратной связи, наши менеджеры свяжутся с вами!

Задать вопрос

Возврат к списку

Поделиться:

Какая глубина требуется для теплых полов?

Достаточно ли места под полом для подогрева пола? При установке напольного отопления важно учитывать, имеет ли ваша комната требуемый допуск (глубину) грунта. Также важно учитывать физические последствия увеличения высоты ваших этажей.

Водяные системы в сочетании со стяжкой обычно требуют около 150 мм, а иногда и до 300 мм, хотя низкопрофильные системы водяного отопления тоньше и обычно добавляют не более 25 мм к высоте пола. Электрические системы напольного отопления обычно тоньше и требуют 50-100 мм.

Пока у вас есть место в черновом полу, не вся эта глубина будет добавлена ​​к высоте вашего пола. Важно учитывать увеличение высоты пола и то, как оно влияет на общую высоту комнаты, поскольку стандартная высота комнаты составляет от 7 до 9 футов.

Установка системы напольного отопления без учета того, как это повлияет на высоту помещения, может привести к архитектурной катастрофе, особенно для систем водяного теплого пола.

По данным компании Warmup PLC, их кабельная система для стяжки имеет толщину 6 мм при глубине стяжки 50–100 мм, а затем диапазон толщины изоляции от 6 до 50 мм, что дает возможность выбора между увеличением высоты или эффективностью. Их системы свободных кабелей, липких матов и фольгированных нагревателей имеют толщину 1,8, 3 и 7 мм соответственно, при этом фольговый нагреватель снабжен предварительно установленной изоляционной подложкой.

Установка системы электрического обогрева пола представляет собой поэтапный процесс, включающий множество этапов. Прежде всего, для лучшей теплоизоляции на черновой пол необходимо установить изоляционную плиту, поверх которой необходимо закрепить нагревательный мат/нагревательный элемент. Он покрыт выравнивающим слоем стяжки, который также обеспечивает лучшее и более эффективное распределение тепла по полу.

Количество слоев	Расточковая кабельная система	Кабельная система разминки (плавание)	Система разминки	Свободный проволока, MAT MAT OR STIPY SYSTER	Свободный проволока, MAT MAT, OR STIPY	Свободный проволоки, MAT, OR STIPY SYSTER	Свободный проволо Система (деревянный подлад)
1	Подвал	Подбал	Подвал	Подбал	. 0030	2	Damp-proof membrane	Damp-proof membrane	Warmup Foil heater	Warmup flexible adhesive	Chipboard Deck
3	Timber Battens	Timber Battens	Теплоизоляционная подкладка	Теплоизоляция с покрытием Warmup	Влагонепроницаемая мембрана
4	Теплоизоляция с покрытием Warmup	Warmup coated insulation	Timber	Warmup sticky-mat	Timber Battens
5	Warmup loose wire	Warmup Inscreed rails		Leveling compound	Warmup coated insulation board
6	Лента для прогрева	Кабель для прогрева бесшовного пола		Клей для деревянного пола	Свободный кабель
7	Leveling compound	50mm screed		Wood flooring	Warming Tape
8	Wood flooring	Wood flooring			Leveling compound
9					Деревянный пол

Минимальная глубина 50 мм требуется в случае жидкой стяжки, минимальная глубина 65 мм требуется, если используется ручная стяжка. Это связано с тем, что трубы отопления полностью погружены в стяжку для равномерного рассеивания тепла по всей поверхности, а объем воздуха, оставшегося в стяжке, номинален в жидкой стяжке, но значителен в стяжке, замешанной вручную.

Применение алюминиевых теплораспределительных пластин способствует выравниванию теплового потока в плоскости поверхности пола, что положительно влияет на теплораспределение и снижает термические напряжения в отделочном покрытии. Плитка или напольные панели укладываются поверх этого слоя, чтобы получить законченную систему подогрева пола.

Водные полосы нагрева. Приклеенный)
Виниловый пол (плавающий)
Виниловый пол (приклеенный)
Ковровое покрытие 1 Черный пол

31 Subfloor

Subfloor Subfloor Subfloor 2 Damp proof Membrane
Damp proof Membrane
Damp proof Membrane
Damp proof Membrane
Damp proof Membrane
Damp proof Мембрана
3 Жесткая изоляция
Жесткая изоляция
Жесткая изоляция
Жесткая изоляция
Rigid Insulation
Rigid Insulation
4 Warmup perimeter expansion strip
Warmup perimeter expansion strip
Warmup perimeter expansion strip
Warmup perimeter expansion strip
Warmup perimeter expansion strip
Компенсационная лента по периметру для подогрева
5 Трубка для подогрева 16 мм
Warmup 16 mm pipework
Warmup 16 mm pipework
Warmup 16 mm pipework
Warmup 16 mm pipework
Warmup 16 mm pipework
6 Warmup Nexxa Panel
Warmup Nexxa Panel
Панель Nexxa для прогрева
Панель Nexxa для прогрева
Панель Nexxa для прогрева
Панель Nexxa для прогрева
0 90

1 65–75 мм песчано-цементная стяжка или фирменная стяжка
65–75 мм песчано-цементная стяжка или фирменная стяжка
65–75 мм песчано-цементная стяжка или фирменная стяжка
65–75 мм песчано-цементная стяжка стяжка или фирменная стяжка
65–75 мм песчано-цементная стяжка или фирменная стяжка
65–75 мм песчано-цементная стяжка или фирменная стяжка 8
Эластичный плиточный клей0034 Underfloor compatible underlay
Underfloor compatible timber floor adhesive
Underfloor compatible underlay
Underfloor compatible vinyl floor adhesive
Underfloor compatible underlay 9 Tiled floor finish
Floating timber floor отделка
Деревянная отделка пола
Плавающая виниловая отделка пола
Виниловая отделка пола
Ковровое покрытие пола

Водяные слои пола: обзор

Слой изоляции добавляется поверх голого бетона (с влагозащитной мембраной) для повышения эффективности обогрева пола. Над этой изоляцией на план этажа нанесены водопроводные трубы (15 мм). После того, как вся планировка пола покрыта трубопроводом, добавляется очень толстый слой (50-65 мм) стяжки для погружения системы трубопроводов, а затем сверху укладывается отделка пола.

Недавними экспериментальными исследованиями установлено, что утеплитель из экструдированного пенополистирола толщиной 40 мм не способен минимизировать тепловые потери в системе, а увеличение толщины не повышает эффективность по сравнению с утеплением стяжкой система. Вот почему в современных установках для монтажа не используется полистирол, вместо него используется полиуретан.

Вы можете узнать больше о слоях и уровнях пола с подогревом пола в статье по теме:

Глубина, необходимая для напольного отопления на верхнем этаже

Глубина, необходимая для напольного отопления на верхнем этаже, соответствует той же спецификации для напольного отопления на первом этаже. Хотя часто рекомендуется использовать низкопрофильные системы напольного отопления, чтобы максимизировать пространство и избежать увеличения высоты пола. Теплый пол лучше работает в помещениях с низкой высотой от пола до потолка (7-8 футов), например, в спальнях и ванных комнатах.

Увеличение высоты между этажами не должно быть проблемой, если оно хорошо спроектировано профессионалом. При установке систем напольного отопления наверху следует принимать надлежащие меры, чтобы предотвратить выход из строя не только системы отопления, но и пола.

Какой толщины должна быть стяжка для теплого пола?

В случае систем водяного отопления требуется толстый слой песчано-цементной стяжки. Допустима минимальная толщина от 65 мм до 75 мм, но эффективной считается толщина до 100 мм. Толщина стяжки определяет равномерное распределение тепла от водопроводящих труб к полу. Тонкий слой заставит пол нагреваться быстрее (меньшие затраты на обогрев) по сравнению с более толстым.

Между тем, электрическая система теплого пола имеет гораздо меньшую мощность нагрева, поэтому толщина стяжки должна быть около 20 мм. Нагревательный элемент изолирован этим тонким слоем, чтобы обеспечить наибольшую проводимость к верхней части пола.

Однако, чтобы быть в безопасности, всегда лучше проконсультироваться с поставщиком стяжки для точной оценки толщины стяжки, а также требуемого соотношения цемента и песка в стяжке.

Какой толщины должна быть теплоизоляция пола?

В зависимости от ваших требований вы можете использовать изоляционную плиту толщиной 6 мм или 10 мм, хотя ее толщина может достигать 50 мм. Как правило, для засыпных оснований требуется более качественная изоляция, чтобы избежать ненужных потерь тепла. Тем не менее, теплый пол на втором этаже требует меньшего утепления, так как потери тепла номинальные.

При установке изоляционных плит приоритет должен быть отдан увеличению высоты или эффективности системы. Более тонкие изоляционные плиты будут означать минимальное увеличение высоты, но потери тепла в системе, в то время как более толстые изоляционные плиты будут означать увеличение высоты с высокой эффективностью, поскольку тепло не просачивается в черный пол.

Заключение – Какая глубина требуется?

Точная глубина, которую требуется для обогрева пола или добавляет к полу, не может быть определена конкретно, так как толщина каждого слоя зависит от установки, в зависимости от конструкции, выполненной установщиком. В среднем для установки электрического теплого пола требуется около 50 мм, по сравнению с системами водяного теплого пола, которые обычно составляют 150 мм.

Хотя в настоящее время существуют низкопрофильные системы водяного теплого пола, требующие небольшой глубины при установке. Для этих систем используется стяжка 22 мм с трубами диаметром 10 мм. Этот тип системы больше подходит для полов с подогревом на верхних этажах, так как он добавляет минимальную высоту к полу и может быть легко установлен.

Первое включение теплого пола – сколько ждать?

Можно ли укладывать виниловые полы на полы с подогревом?

Трескается ли плитка при полах с подогревом?

Можно ли обогреть весь дом с помощью теплых полов?

Можно ли устроить пол с подогревом наверху?

Поднимет ли пол с подогревом мой пол? – Описание слоев теплого пола

Можно ли ставить мебель поверх напольного отопления?

Как узнать, протекает ли пол с подогревом?

Можно ли комбинировать пол с подогревом с тепловым насосом, работающим от грунта?

Безопасен ли теплый пол?

Влияет ли пол с подогревом на стоимость недвижимости?

Можно ли делать деревянные полы с подогревом?

Может ли пол с подогревом вызвать пожар?

На какую температуру должен быть установлен теплый пол?

Можно ли положить коврик на пол с подогревом?

Сколько времени требуется для прогрева пола с подогревом?

Почему мой теплый пол шумит?

Почему у меня неоднородный пол с подогревом?

Как узнать, работает ли мой теплый пол? – Общие проблемы и решения

Что может пойти не так с подогревом пола?

Можно ли комбинировать напольное отопление с воздушным тепловым насосом?

У вас постоянно включен теплый пол?

Работает ли система «теплый пол» с «умными» термостатами?

Полы с подогревом на кухне. Должны ли полы с подогревом располагаться под кухонными модулями?

Сколько энергии потребляет система «теплый пол»?

Теплый пол летом и зимой

Срок службы теплых полов

Какой вариант стяжки пола подходит для системы водяного отопления

• Необходимость стяжки
• типы галстуков
• Подготовка основания под теплый пол
• Компенсатор
• Покупка материала
• Толщина стяжки
• Состав для заполнения раствором
• Заливка стяжек маяков
• Компенсаторы
• Самовыравнивающаяся смесь
• Профессиональный совет

Решение произвести монтаж теплого водяного пола в доме — самое верное. Это создает огромный комфорт и удобство. С ним можно ходить босиком по полу и не бояться холода. Но перед укладкой следует правильно подобрать вариант стяжки под него. Эффективность будет снижена из-за большого слоя заливки, а очень тонкий в этом случае быстро растрескается и потеряет все свои качества и свойства. Следовательно, стяжка должна быть качественной и отвечать всем требованиям надежности и долговечности.

Необходимость стяжки

Монтаж системы отопления не может обойтись без устройства надежной стяжки. Готовый раствор заполняет все пустоты и защищает их от внешнего воздействия и возможных механических повреждений. Тепло не теряется, а полностью передается вверх, от пола к потолку.

Если добавить в бетонный раствор специальные добавки, пластификаторы, то они позволят избежать появления пузырей после заливки. При этом увеличивается плотность связей, а также повышаются свойства теплоизоляционного материала. Внешняя часть будет использоваться для отделки или украшения.

Стяжка для теплого пола кроме защитной функции от повреждения трубопровода, выполняет функцию равномерного распределения тепла по всему помещению, где производится укладка. Дополнительно поддерживает звуконепроницаемые помещения, расположенные ниже по течению.

виды стяжек

Существует несколько основных видов стяжек, которые можно использовать для утепления водяного пола:

1. Цементно-песчаная. Практически идентичными качествами обладает бетонная стяжка водяного теплого пола, имеющая схожую технологию заливки.
   Для приготовления раствора используются песок и цемент, как основные компоненты, а также могут использоваться и различные добавки, улучшающие качество всей отливки. Не добавляя редкие случаи в раствор клея ПВА, повышая эластичность и превосходную растекаемость по поверхности.
2. Самовыравнивающаяся смесь. Из наиболее часто используемых для отделки и для создания идеально ровной поверхности.
3. Полусухая стяжка. Технология отличается малой водой.

Предварительно необходимо определиться с тем, какая водяная теплая стяжка пола будет оптимальной для тех или иных условий. Все будет зависеть от степени неровности основания, сложности процесса монтажа и других факторов.

Подготовка основания под теплый пол

при выборе бетонной стяжки для выполнения очень важно провести ряд подготовительных мероприятий. Поверхность должна быть выровнена по горизонтальному уровню. Особенно это касается участков, где есть перепады высот более 10 мм. Нельзя забывать и о гидроизоляционном слое. Вдоль стены по периметру в помещении закрепляется демпферная полоса, служащая для температурной компенсации будущих стяжек. При нагревании раствор имеет свойство расширяться. Для предотвращения повреждения стен в этом случае применяется и демпфирующая лента.

Теплый водяной пол можно использовать несколькими способами для улучшения качества обогрева помещений. В этом случае демпфер производят упаковочной лентой и линией между ними.

В зависимости от пола должны быть качественно утеплены, чтобы тепло ни в коем случае не устремлялось вниз, а поступало только через пол помещения для прогрева воздуха. Утепление будет зависеть от расположения помещения, в зависимости от самой схемы и использования теплой воды в качестве основного или дополнительного источника обогрева.

Когда теплый пол выступает в качестве дополнительного элемента системы отопления в здании, то в качестве материала обычно используется вспененный полиэтилен. Также он должен иметь фольгированное покрытие, которое будет отражать все тепло от нагревательных элементов в сторону пола.

Первые этажи зданий, при наличии также подвалов без утепления, а также расположение помещений Дом непосредственно на земле лучше получить более серьезное утепление — насыпь из керамзитобетона, лист полистирола толщиной от 50 до 100 мм. Это значительно снизит потери тепла.

При Теплый водяной пол Устраивается в помещениях второго этажа и выше, а также первого, при наличии подвала с отоплением, можно использовать для теплоизоляции пенополистирол. Альтернатива таким изделиям – экструдированный пенополистирол. Обычно толщину выбирают от 20 до 50 мм. Можно выбрать и другие варианты утеплителя, главное, чтобы толщина была подходящей.

На строительном рынке представлены и специальные утеплители, предназначенные непосредственно для устройства теплых полов. Они содержат специальные каналы с одной стороны, в которых будет размещаться система труб. Весь процесс установки будет намного быстрее.

Если в изоляции нет специальных каналов, трубу теплого пола можно закрепить с помощью зажимов и хомутов к армирующему слою. Обычно изготавливается из металлической сетки с соответствующим диаметром ячеек. Используемая стяжка для теплого пола имеет свои преимущества, благодаря которым и востребована в строительной сфере.

Деформационный шов

Нельзя забывать при устройстве стяжки теплого водяного пола о деформационном шве. Он может работать в следующих случаях:

1. При наличии помещения сложной конфигурации.
2. Проемы входных или межкомнатных дверей, точнее под пороговое расположение.
3. При очень длинной стене, более 8 м, а также в случаях, когда по всему помещению отношение ширины к его длине меньше, чем 1 к 4.

Можно и в других случаях устраивать компенсаторы на этом этапе, главное, чтобы все дало положительный результат. В этом случае главное правильно подобрать высоту шва. Она должна соответствовать выбранной толщине бетонных стяжек, которые выбирают для заливки теплого пола. Обращается внимание на то, что верхняя часть деформационного шва, его граница, должна располагаться не в том месте, где будет чистовой настил в помещении.

Стоит отметить, что есть нюансы при укладке сетки для армирования металлической стяжки водяного теплого пола. Он всегда должен быть прерван в том месте, где будут располагаться в помещении деформационные швы.

Закупка материала

Стяжка для теплого пола должна выполняться при наличии определенных материалов. Их можно приобрести в любом хозяйственном магазине. Подразумевается, что для стяжки нужен один комплект изделий, а для качественного монтажа водяного теплого пола понадобится другой комплект. Особое внимание следует уделить при выборе именно труб. От их качества будет зависеть работоспособность всей системы после монтажа. Одни имеют большую ценность, как медь или нержавеющая сталь, но обладают достаточным набором положительных качеств и характеристик. Если выбор пал на полиэтиленовые трубы, вложения будут минимальными. Но могут возникнуть некоторые сложности в процессе монтажных работ.

Типы труб и способы крепления

Материалы для стяжки будут зависеть от того, какой вариант выбран для исполнения. Это цемент с песком, засыпка листового материала или специальные строительные сухие смеси, которые нужно только разбавить нужным количеством воды. Нужно понимать и знать когда, Как определиться со стяжкой для теплого пола, Какие лучше материалы и оборудование приобрести.

Толщина стяжки

от толщины стяжки Все будет зависеть от качества выставляемой системы теплого пола. Обычно осадка выбранной толщины соответствует 50 мм. Толщина повлияет на назначение помещения, в котором вода выполняется под стяжку пола. Пространства допускают устройство слоя 50-70 мм, а на промышленных объектах из-за высоких внешних нагрузок необходимо укладывать стяжку, достигающую даже до 100 мм.

В таком случае следует исходить из того, почему все цели сита для воды теплого пола — аккумулирование тепла. Говорят, что тонкий слой стяжки не способен долго удерживать тепло. Следовательно, система будет постоянно работать и передавать энергию. Котел увеличить, чтобы поддерживать необходимую температуру. Оптимальная толщина стяжки для водяного теплого пола – 70-80 мм. Достаточно, чтобы в помещении были оптимальные показатели уровня тепла.

Состав для заполнения раствора

Для отапливаемого помещения из чернового пола нужно тщательно приготовить раствор, соблюдая все пропорции. Чтобы не тратить на это время, можно купить готовую смесь и добавить в нее определенное количество воды, следуя указаниям и инструкции. Используемый бетон должен иметь марку в пределах М150-300. Все будет полностью зависеть от нагрузок, возникающих при эксплуатации под теплым водяным основанием пола. Для жилья обычно достаточно и М200, но промышленные объекты требуют М300.

Имена таблиц и конкретные классы

При самостоятельном изготовлении смеси следует придерживаться установленных пропорций. 1 часть цемента смешать с 3 частями песка. Песок берут фракцией не более 0,8 мм, чтобы раствор лучше растекался по поверхности и не создавал лишней шероховатости после заливки. Альтернатива песку – граноцев, создающий более прочный раствор. Но тогда изменятся и пропорции, вместо трех частей песка нужно насыпать 6 порций граноцева. Не следует забывать и о воде. В результате должен получиться раствор жидкой консистенции. Обычно его берут 0,8 части.

Пластификаторы позволяют сделать стяжку более эластичной, что особенно заметно при нагреве. Если не хотите ходить по магазинам и тратить деньги, то есть и народные средства, способные их заменить:

• Клей ПВА. На мешок цемента требуется 1 кг клея.
• жидкое мыло. Его добавляют в меньшем количестве, порядка 150 грамм на мешок цемента.

Заливка маяков стяжками

Когда поверхность готова к эксплуатации, заливку замешанного раствора можно осуществлять. Но стоит помнить, что ставить маяки необходимо на уровне помещения. Только в этом случае под стяжку водяного теплого пола получится максимально качественно. Оптимальный вариант в этом случае – обычные растворные насыпи, достигающие уровня всей отливки. Осуществить весь процесс очень легко и не составит труда даже начинающему строителю. Главное в использовании соответствующих инструментов для горизонтального уровня. Есть в продаже и готовые маячки, которые нужно только расположить на плоскости в помещении.

Бетон для стяжки теплых полов после заливки необходимо утрамбовать. Для этого есть специальное оборудование, которое можно даже арендовать для занятий разово. Таким образом оттуда удаляются пузырьки воздуха. Если его не выполнять, снижается уровень теплопроводности будущего теплого пола. То есть процесс не требует осязаемых знаний, а лишь приложения труда. Аналогично осуществляется монтаж в чистовую стяжку уже сразу после монтажа водяного теплого пола. Уже в варианте отделки требуется сделать расположение деформационных швов.

Деформационные швы

Все швы должны выполняться на участках с большой площадью более 40 кв. Для перестраховки делается в небольших помещениях. Швы предназначены для того, чтобы избежать появления трещин на поверхности при эксплуатации системы водяного теплого пола и подачи повышенных температур. Кроме того, дефекты могут повлиять на качество напольного покрытия.

Ненужные компенсаторы в устройстве для розлива блистеров. Это связано с тем, что между ним и системой теплого пола находится слой утеплителя. Говоря простым языком, швы – это демпфирующая лента, которая располагается как раз посередине помещения в стяжке.

Самовыравнивающаяся смесь

Для систем теплого пола можно использовать самовыравнивающуюся смесь. В этом случае нет необходимости выполнять руководство по установке. После монтажа всех компонентов системы теплой воды и очистки поверхности пола от мусора модно произвести подливку приготовленным раствором. Главное при этом строго соблюдать все пропорции, чтобы получить качественную поверхность. Толщина над трубками должна быть менее 30 мм. Для равномерного распределения смеси по поверхности лучше использовать широкий шпатель.

Точно так же они могут использоваться под системой теплого водоснабжения пола для создания ровной поверхности по контуру трубопровода.

Консультация специалиста

При проведении работ по устройству стяжки под систему Теплый водяной пол следует придерживаться технологии устройства, а также советы опытных мастеров. Они часто сталкиваются с проблемами и помогают решить каждую из них.

Стяжку теплого пола лучше начинать производить после того, как произведены все работы по штукатурке стен в помещении. Нельзя при этом забывать о креплении демпферной ленты, не позволяющей обрушить весь «пирог» при эксплуатации водяного теплого пола.

Перед приготовлением раствора или смеси для заливки следует произвести выставление маяков по уровню. Это позволит добиться идеальной горизонтальной поверхности для последующего монтажа всей системы отопления в помещении.

Когда помещение имеет большую площадь, стоит подумать о том, чтобы устроить компенсационные швы, представить такую ​​же демпферную ленту, но по периметру помещения, причем примерно на полпути.
