Стяжка для Тёплого Пола | Толщина и Состав Раствора

В системах панельного (напольного) отопления стяжка пола имеет важное значение, так как является основным теплораспределяющим элементом. И одновременно стяжка для теплого пола, независимо от применяемого источника отопления (водяной или электрический), должна выдерживать механические и термические нагрузки, возникающие в процессе эксплуатации системы отопления.
В данной статье мы рассмотрим следующие вопросы:

• Виды теплого пола
• Устройство стяжки теплого пола
• Заливка стяжкой теплого пола
• Распространенные ошибки при заливке стяжки
• Требования к стяжке пола

Виды теплого пола

Для обогрева помещений, в зависимости от назначения, применяются следующие виды теплого пола:

1. Водяной теплый пол. Источником нагрева служат трубы теплого пола, через которые проходит теплоноситель (обычно вода или подготовленный раствор на основе гликоля) с определенной температурой. Такой метод позволяет делать напольное отопление в помещениях любого типа (жилые, влажные, промышленные, открытые площадки) и позволяет использовать энергоресурсы с максимальной эффективностью. Такой теплый пол требует правильного просчета технических параметров и грамотного подбора материалов.
2. Электрический теплый пол с применением нагревательного кабеля. В данном случае греющим элементом служит электрический нагревательный кабель, проложенный в стяжке пола. Применяется для помещений различного типа и открытых площадок. Перед монтажом просчитываются теплопотери, и подбирается кабель необходимой мощности. Так как кабель имеет меньший диаметр чем трубы, применяемые в водяном отоплении, толщина стяжки будет меньше.
3. Электрический пол с нагревательными матами. В электрических матах нагревательным элементом также является кабель. Отличие в том, что он имеет значительно меньший диаметр, и фиксировано размещается на полимерной сетке. Благодаря такой конфигурации электрические маты для теплого пола имеют толщину всего 3-4 мм, поэтому достаточно нанести цементный клеевой раствор небольшой толщины и в данном случае заливка теплого пола не требуется. Такой вид обогрева применим для различных помещений, однако мощность матов меньше, и в основном они применяются как дополнительное отопление. Например, подогрев пола для комфорта, а основным источником служат радиаторы отопления.
4. Пленочный теплый пол. Это новый вид напольного обогрева. Это специальная тонкая пленка, в которой нагревателем выступает углеродный элемент. При подключении электрического напряжения происходит инфракрасное излучение, нагревающее непосредственно напольное покрытие. Такой теплый пол не требует какой-либо стяжки, но из-за специфики подключения ограничен в применении. В основном применяется под линолеум или ламинат, под плитку такой нагреватель не положишь, так как плитку необходимо клеить, а во влажных помещениях применение такого типа запрещено ввиду открытости электрических соединений.

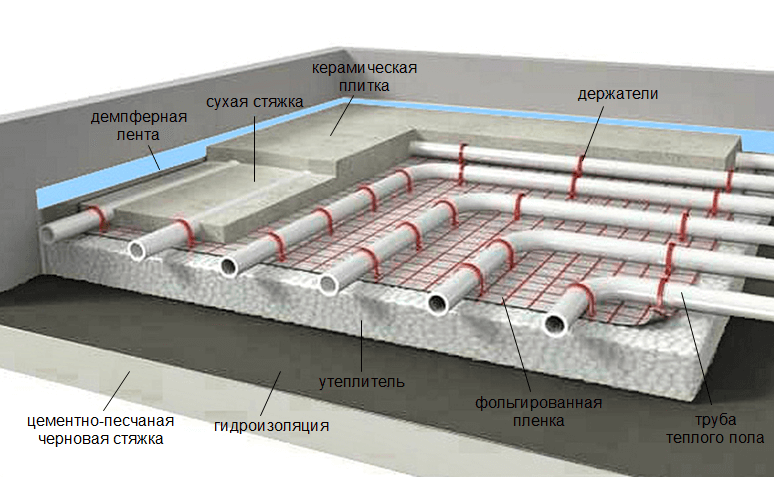

Устройство стяжки теплого пола

Какой бы вид теплого пола мы не выбрали, водяной или электрический с применением нагревательных кабелей (исключение составляют электрические маты или пленочный теплый пол), конструкция напольного отопления будет одинаковой.

В практике применяется два вида монтажа стяжки пола – это «мокрый» и «сухой»:

Мокрый способ. При таком виде стяжки применяется цементно-песчаный раствор или специальные готовые смеси на основе цемента (обычно для жилых помещений). А также бетон, если необходимо сделать стяжку на промышленных объектах.

Сухой метод. В данном случае греющие элементы покрываются специальным наполнителем (кварцевый песок, например), сверху укладываются и крепятся гипсоволокнистые листы, на которые потом укладывается напольное покрытие.

Какая лучше стяжка – мокрая или сухая, однозначного ответа дать нельзя. Чаще всего применяется «мокрый» метод («сухой» обычно используется на деревянных перекрытиях для уменьшения нагрузки, деревянные балки могут не выдержать общий вес бетонной стяжки).

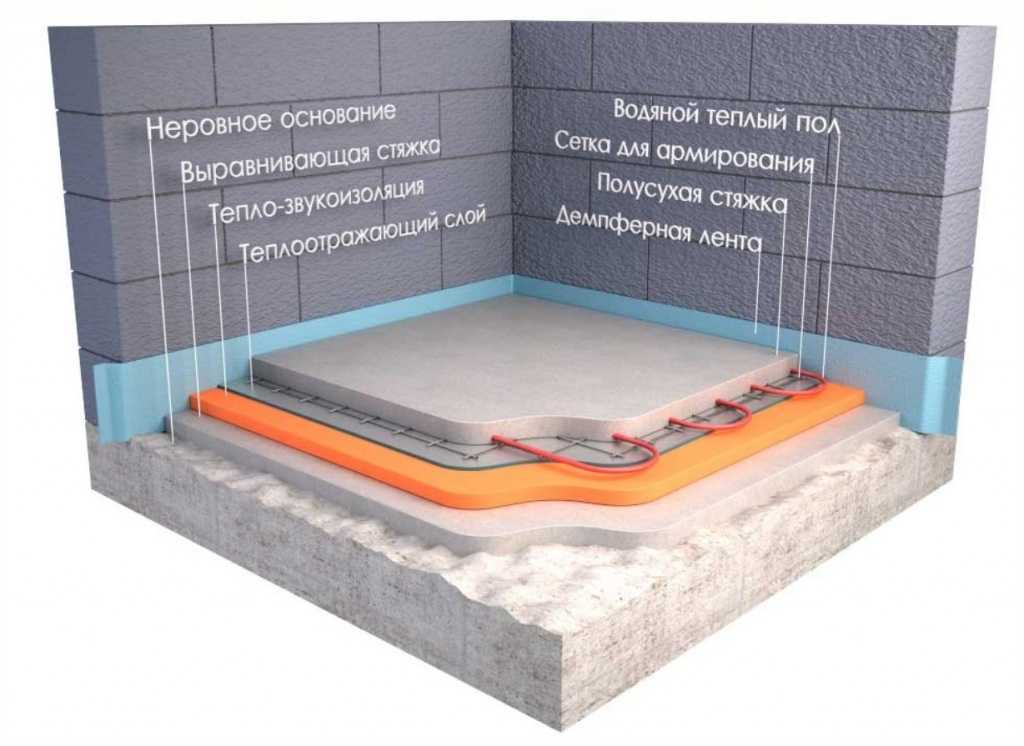

И в данной статье мы рассматриваем устройство теплого пола в случае выполнения мокрым методом, при котором нагревательные элементы размещены внутри «плавающей» (так как стяжка пола не фиксируется другими элементами строительных конструкций) монолитной цементно-песчаной плиты.

Первоначально делается черновая стяжка. Необходимость ее заключается в том, чтобы основательно выровнять первоначальную поверхность, так как неровности и дефекты могут вызвать некорректную работу отопительной системы. Например, в трубопроводах при водяном отоплении может происходить «завоздушивание» системы, что негативно отражается на гидравлических характеристиках системы – контур будет плохо прогреваться или вообще не производить нагрева. А в электрических теплых пола – это может привести к залому или полному повреждению кабеля.

Далее производиться монтаж гидроизоляции и теплоизоляции. Гидроизоляция необходима для того, чтобы устранить появление конденсата между теплоизоляционным слоем и черновым покрытием. До монтажа теплоизоляционных плит необходимо сделать деформационные швы по периметру помещений вдоль стен, вдоль отдельно расположенных строительных конструкций и между проемами дверей. Деформационные швы необходимы для компенсации теплового линейного расширения греющей плиты, возникающего в процессе эксплуатации теплого пола.

Следующий этап – производиться монтаж теплоизоляционных матов. На рынке представлен широкий выбор теплоизоляции, главное условие при выборе состоит в том, чтобы плотность материала (вспененного или экструдированного полистирола) составляла минимум 25 кг/м3, так как теплоизоляционный слой должен выдержать нагрузки вышерасположенной греющей цементной плиты. Теплоизоляция позволяет значительно сократить теплопотери вниз, равномерно перенаправляя тепловой поток от нагревательных элементов по всей площади греющей плиты.

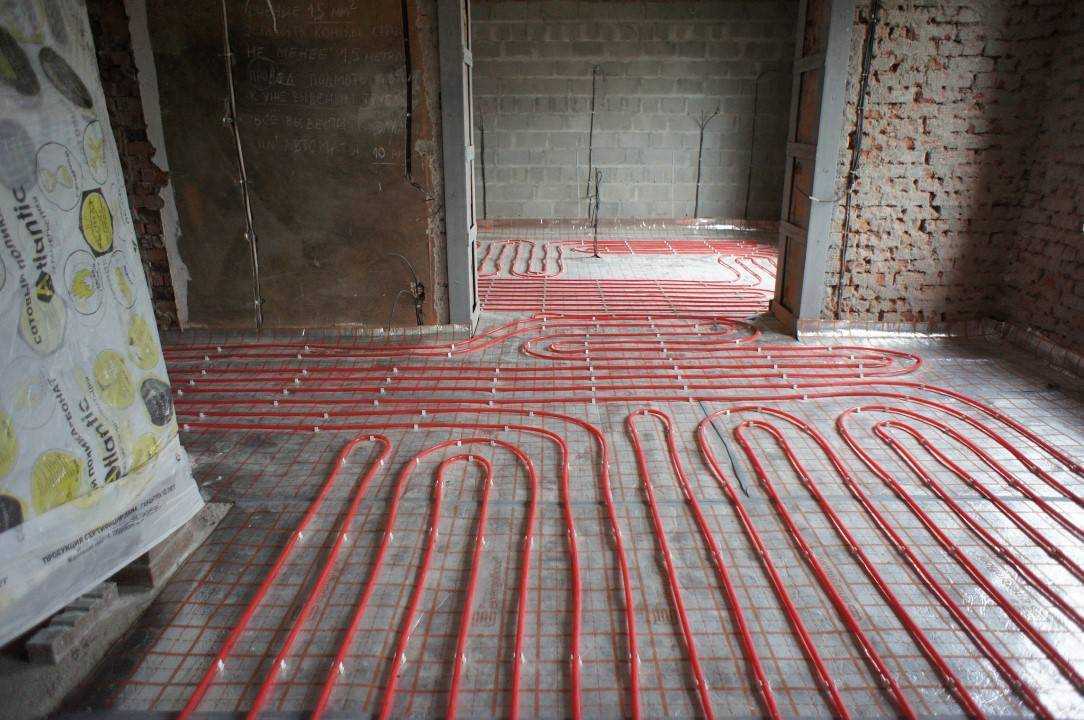

Затем размещаются нагревательные элементы. В случае водяного теплого пола – это трубы, металлопластиковые или из сшитого полиэтилена, для электрического – нагревательные кабеля.

Заливка стяжкой теплого пола

Перед тем как будет сделана заливка теплого пола, электрические кабеля проверяют на целостность и прочность фиксации, а водяные трубы – на герметичность, проведя комплекс работ по опрессовке системы. После завершения проверки в трубах оставляют давление 3-4 бара. Для получения ровной горизонтальной поверхности устанавливаются маяки, при этом учитывается необходимая толщина стяжки.

Для заливки теплого пола применяется бетон (обычно используется для производственных помещений), подготовленный в определенных пропорциях цементно-песчаный раствор или сухие готовые с различными минеральными добавками цементные смеси. Следует отметить что, в готовые смеси ничего добавлять не надо, только воду. Производители предусмотрели все компоненты, необходимые для создания стяжки теплого пола (стандартно на упаковке указано, что данная смесь применима для напольного отопления). Цена у них дороже, чем у обычного раствора, а преимущество заключается в оптимальном подборе компонентов, экономии времени и нет необходимости использовать специальное оборудование. При применении готовых смесей толщина стяжки будет меньше, чем бетонной.

Если Вы решили использовать цементно-песчаный раствор, чтобы сделать стяжку сами, своими руками, то следует разобраться каким должен быть состав стяжки.

Состав стяжки. Основными компонентами, как следует из названия выступают цемент и песок. Цемент, так как является основным связующим элементом, должен быть не ниже марки 400, а песок, как основной заполнитель раствора, должен иметь зернистость не более 0,5 мм.

Для улучшения свойств стяжки теплого пола в цементно-песчаный раствор добавляется какой компонент, как пластификатор бетона. Благодаря своему составу пластификатор увеличивает пластичность смеси, уменьшает воздушные включения. В результате увеличивается теплопроводность, уменьшается усадка греющей плиты и в целом это дает увеличение параметров прочности стяжки. Расход пластификатора производители указывают в рекомендациях по применению, в среднем этот показатель составляет 3-5 литров на 1 кубический метр раствора.

В процессе работы стяжка теплого пола подвержена постоянным тепловым нагрузкам. Чтобы их компенсировать и исключить растрескивание плиты добавляют еще один компонент – полипропиленовую или стекловолоконную фибру. Обычно фибра для теплого пола имеет толщину 18-32 мкм и длину волокон от 6 до 40 мм. Применение фибры позволяет дополнительно армировать стяжку, увеличивая прочность и исключая вероятность появления трещин.

Какой бы вид «мокрой» стяжки мы не выбрали, раствор должен быть тщательно вымешан до достижения пластичности и однородности. Заливка теплого пола производится по установленным маякам от одного края к другому (обычно от дальней стены к выходу), предварительно предусмотрев технологические проходы. Это необходимо сделать во избежание повреждений проложенных труб и электрических кабелей. Желательно заливку греющего контура производить целиком, за один раз.

При этом важно соблюдать требования ДБН по монтажу – температурный режим должен быть в пределах +5-30 градусов Цельсия, влажность составлять 50-60%. В первые семь дней (в этот период стяжка набирает около 70% своей прочности) не допускается наличие сквозняков и попадания осадков и прямого солнечного света. Для защиты можно применять различные материалы (плотной полиэтиленовой пленки обычно вполне достаточно). Процесс полного высыхания стяжки составляет 28-30 дней, и за это же время она набирает свою прочность, поэтому нанесение финишного напольного покрытия и первоначальная эксплуатация разрешена только через месяц с момента заливки теплого пола.

Распространенные ошибки при заливке стяжки

Чтобы получить равномерный прогрев и максимальный комфорт от работы теплого пола, следует тщательно произвести подготовку и качественно выполнить работы по монтажу стяжки.

Очень часто совершаются ошибки, которые приводят к дефектам и некорректной работе напольного отопления. Обращаем Ваше внимание на самые распространённые ошибки, приводящие к дефектам стяжки теплого пола:

• Нарушение пропорций цементно-песчаного раствора или несоблюдение инструкции по применению готовых сухих смесей.
• Принудительная сушка с применением различного вида обогревателей. Еще раз напоминаем процесс высыхания происходит 28 дней естественным испарением. В этот период происходят определенные физико-химические процессы, и их нарушение меняет состав стяжки и соответственно ухудшаются ее свойства.
• Неровности и перепады высоты нижнего основания.
• Применение несоответствующих или низкого качества материалов.

Требования к готовой стяжке пола

После выполнения всех работ и завершения технологических процессов стяжка теплого пола должна иметь достаточную прочность.

Минимальная толщина стяжки над трубами или кабелями составляет 45 мм при использовании цементно-песчаного раствора и 30 мм, когда применяется готовая смесь. В среднем общая толщина стяжки теплого пола составляет 60-100 мм. Если заливка стяжки произведена тонким слоем, она не сможет выдержать необходимую нагрузку. А параметры более 100 мм приводят к тому что в стяжке пола образуются усадочные трещины и значительно усложняется прогрев. При этом теряется вся энергоэффективность теплого пола.

Стяжка должна иметь максимально плотную структуру. В таком случае достигается максимальный контакт с нагревательными элементами и значительно увеличивается теплопроводность.

Отсутствие соприкосновения стяжки с несущими конструкциями, благодаря разделительным (деформационным) швам.

Таким образом, выполнив все необходимые этапы по монтажу и произведя заливку стяжки теплого пола с соблюдением всех правил, Вы получите качественное напольное отопление с максимальным тепловым комфортом. А в нашем интернет магазине – получите полноценную консультацию по подбору оборудования и сможете купить материалы для теплого пола различных производителей в широком ценовом диапазоне.

Стяжка для водяного теплого пола или секреты теплоотдачи

Статей как правильно сделать стяжку для водяного теплого пола написано много, да и видео снято не мало. Но наша статья не о заливке, а о теплоотдаче. Все прекрасно знают, что керамическая плитка лучше для водяного теплого пола, ламинат хуже. Но лучше или хуже не даст ответ на вопрос, будет ли тепло в доме, после монтажа водяного теплого пола и укладки напольного покрытия. Чтобы ответить на этот вопрос, нужно понять, как влияет материал заливки на теплоотдачу водяных полов. Важным элементом является и напольное покрытие.

Водяные теплые полы, в настоящее время, все чаще стали использовать как основную систему отопления. Причина такого выбора, появление большого числа разных утеплителей и самое главное, применение утепления в строительстве домов. Современные утеплители позволяют качественно произвести утепление всех элементов конструкции. В интернете есть много споров о достаточности теплых полов в качестве единственной системы отопления. Многие монтажники или фирмы заявляют однозначно, что теплые полы использовать в качестве основной и единственной системы отопления нельзя, но мы больше чем уверены, если попросить их предоставить расчеты, они не смогут это сделать и будут говорить, что у них большой опыт, они сделали кучу объектов и т.д. Готовы вы опереться на такие высказывания и рискнуть своими деньгами? Хорошо, вы согласились с ними и сделали к теплым полам еще и радиаторную систему отопления, мастера застраховали себя на 100%. Смета выросла процентов на 50-70, а зимой, особенно в условиях климата Краснодарского края, когда всего на неделю придется включить радиаторы, а остальной отопительный сезон пройдете на теплых полах, думаем тогда станет обидно за потраченные деньги. Поэтому в своей статье мы коснемся расчетов в которых покажем, как влияет материал заливки стяжки на теплоотдачу водяного теплого пола. Еще мы «поиграем» шагом укладки и напольным покрытием. В этих расчетах не будет использоваться куча непонятных формул, а воспользуемся одной из лучших и удобных программ, предназначенных для таких расчетов.

Программа компании SANCOM. Этот разработчик делает программы проектирования системы отопления для многих известных брендов: REHAU, KAN, HERTZи др.

Чтобы понять, хватит ли нам теплых полов для отопления, необходимо знать теплопотери. Такой расчет можно сделать как самостоятельно, так и воспользовавшись готовыми программами. Зная теплопотери, мы сможем правильно спроектировать «пирог» водяного теплого пола. Для простоты мы взяли проект дома из интернета и сделали два расчета. Кликайте по ссылкам.

Из расчета видно, что теплопотери утепленного дома составляют 4,078 кВт, а теплопотери не утепленного 18,891 кВт. Нагрузка на 1 м2 утепленного дома 24,7 ватт на м2, не утепленного 114,4 ватт м2.
