Стропильные висячие системы: Висячие стропила крыши — конструкции, устройство и узлы (фото, видео)
устройство конструкции, расчет и инструкция установки
Висячий вид стропил опирается на стены сооружения исключительно концами и устраивается при наличии расстояния между соседними опорами не более шести метров. Кровельные конструкции, имеющие более широкий пролёт, требуют выполнения укреплений посредством ригелей и затяжек в верхней части конькового элемента. Использованию подлежит не только деревянная, но и металлическая система затяжек.
[contents]
Отличие висячих от наслонных стропил
Основное отличие между двумя стропильными конструкциями заключается в характере стропильной опоры. И если при монтаже висячей стропильной системы ноги имеют непосредственный упор в стены сооружения, но для наслонных стропил характерно наличие специальных элементов, создающих дополнительную опорную точку.
Отличие висячих и наслонных стропил
Висячие стропила обладают определённой конструкционной сложностью и значительным весом по сравнению с наслонной системой.
Наслонная стропильная система может быть как распорной, так и безраспорной, с закреплением на мауэрлатной балке, а висячая стропильная система передаёт исключительно вертикальные усилия. Следует учитывать, что на конструкцию висячих стропил требуется больше строительного материала, что сказывается на общей стоимости возводимой конструкции.
Применение висячих стропил
Основное применение такой стропильной системы заключается в возможности использования при отсутствии в сооружении внутренних несущих стен. Подобная конструкция не обладает центральной опорой, а местом сочленения с сооружением служат стены здания. Второй конец висячих стропил имеет опору на верхних краях встречных стропил.
Кроме того, для стропильных ног висячих конструкций характерно полное отсутствие создания горизонтальных нагрузок, что обусловлено обеспечением распорного напряжения не передающегося на стены здания. Чтобы уменьшить усилия требуется применять специальные затяжки. Основное предназначение этих затяжек заключается в объединении нескольких конструкционных элементов.
Наиболее востребованы стропила висячие для создания сложных кровельных конструкций.

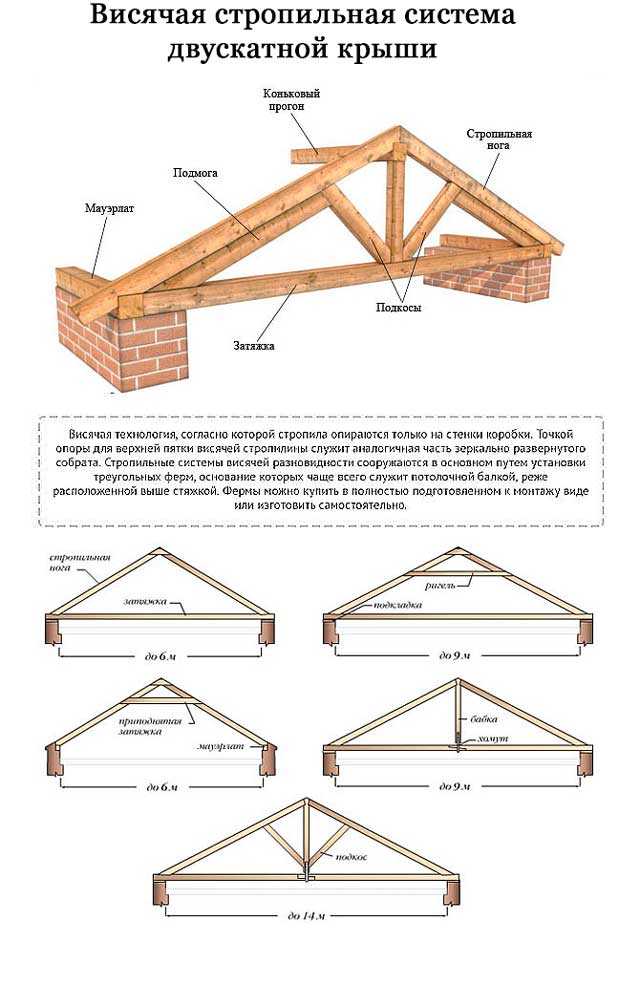

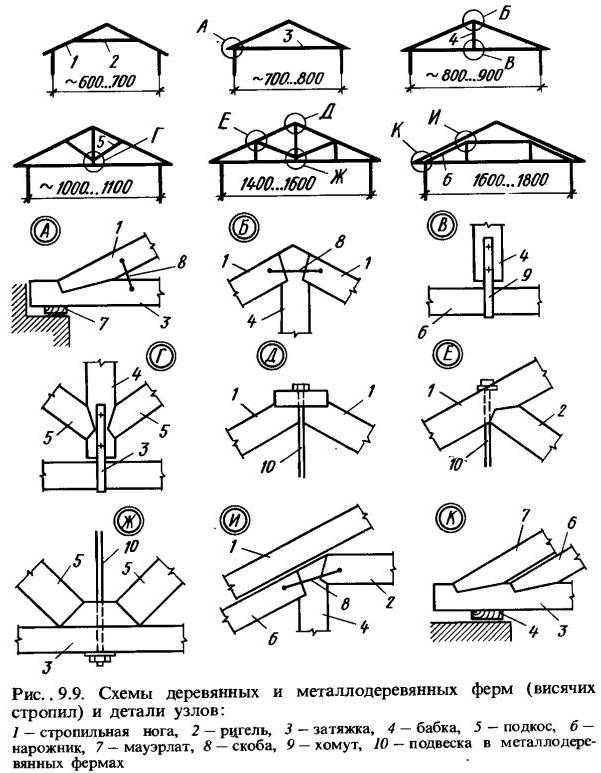

Виды конструкций крыши
Особенностью конструкции, опирающейся исключительно на края стен здания без наличия опоры центрального типа, является наличие пяти видов функционирования.
С подвеской или бабкой
Относится к морально устаревшей схеме и заключается в подвешивании затяжки к арочному коньку. Деревянная подвеска называется бабкой, а железная — тяжем. Затяжка может быть выполнена из укороченных элементов, которые состыкуются на хомуте подвески посредством косого или прямого прируба и скручивания болтами.
Полученная подвеска работает исключительно на растяжение от прогиба самой затяжки, что обусловлено собственным весом. Подвеска может быть выполнена из конструктивно подходящего материала.
Конструкция стропильной системы с подвеской или бабкой
Треугольные трехшарнирные арки
Висячие стропила обладают формой замкнутого треугольника, что называется трехшарнирной треугольной аркой, где стропила работают на изгиб, затяжка работает на растяжение. Показатель минимальной высоты конькового подъёма не должен быть меньше 1/6 пролёта арки.
Конструкция стропильной системы с треугольной трехшарнирной аркой
Стропильные арки с приподнятой затяжкой
Востребованное соединение для зданий с полноценным мансардным помещением. При установке затяжки соблюдается сдвиг вверх. Растягивающее напряжение, воспринимаемое затяжкой, прямо пропорционально высоте её расположения. Такой безраспорный тип конструкции характеризуется опиранием стропил на мауэрлат согласно схеме для любых шарнирно подвижных опор. Таким образом опора низа стропил выполняется по принципу своеобразного ползуна.
Стропильные арки с приподнятой затяжкой
Треугольные арки с ригелем
Конструкция с ригелем
В таком соединении заменяется нижний опорный узел с ползуна на неподвижную опору шарнирного типа.
Треугольные арки с подкосами
Ещё одна морально устаревшая схеме, которая является неким подобием модернизированной трехшарнирной треугольной арки с подвеской или бабкой. Чтобы уменьшить прогиб и увеличить длину стропил используются подкосы, низ которых упирают в подвеску или бабку. Напряжение от прогибающихся стропил передаётся подкосам, растягивающими подвеску в которую врублены.
Растянутая подвеска утягивает за собой узел конька и стропильный верх, что вызывает сжимание подкосов. Полученное круговое движение всех внутренних напряжений позволяет получить довольно жёсткую конструкцию арки.
С подкосами
Устройство стропильной системы
Наиболее простой вариант фермы на основе висячих стропил представляет собой треугольник, состоящий из двух стропильных ног, которые упираются вверху друг в друга и дополнены затяжкой. Такой тип конструкции является распорной системой без передачи напряжения на стены. Основной распор нейтрализуется посредством затяжки.
Таким образом распор остаётся в системе и не имеет внешних проявлений, что позволяет упростить устройство стропильной системы и узлов опоры на стены. Висячие стропила не нуждается в обязательном обустройстве мауэрлата, а на слой гидроизоляции можно подложить только деревянную доску, требующуюся для горизонтального выравнивания ферм и увеличения площади узловой опоры.
Проводим расчёт
Для выполнения правильного расчёта любой стропильной системы, рекомендуется использовать компьютерные программы или формулы. Для висячей стропильной системы следует учитывать полное отсутствие опорных балок. Показатель длины покрываемого пролёта не имеет существенного значения.
Чтобы обеспечить необходимую кровельную жёсткость, а также предотвратить возможное смещение стропильных ног, необходимо рассчитать количество и размеры подкосов, ригелей, стоек и прогонов.
Все производимые расчёты должны базироваться на следующих особенностях:
- чтобы получить точные расчёты по количеству необходимого материала следует составить схему, а также план и раскладку предполагаемой стропильной системы с отображением всех конструкционных элементов, указанием их количества и точных размеров;
- правильный расчёт размеров с учётом длины необходимого пиломатериала позволяет скомпоновать основные конструктивные элементы и минимизировать количество отходов;
- следует учитывать, что в точках повышенных нагрузок в схему для расчёта необходимо включить стропила спаренного типа;
- подбор сечения для стропильных ног производится на основании подсчётов суммарных нагрузок на всю кровельную площадь, а также на площадь одного квадратного метра;
- стропильные балки целесообразно изготавливать из древесины наиболее высокого качества, без сучков, трещин и других дефектов;
- минимальное сечение брусов для затяжек и прогонов составляет порядка 50 × 150 миллиметров, а стойки, ригели, подкосы и другие вспомогательные элементы выполняются из бруса с сечением 100 × 100 или 150 × 150 миллиметров.
Инструкция по установке
Выполнение кровельной конструкции базируется на нескольких этапах:
- установка мауэрлата и балок перекрытия. Установка стоек и прогонов не требуется. Рекомендуется отметить центр крыши в месте пролегания конька посредством временной фиксации досок на центрах фронтонов.
- выполнение шаблона. Доска прикладывается нижним концом на уровень мауэрлата, а верхний конец располагается на сделанной отметке высоты. Верхний запил отмечается на крае доски, который обозначает центр крыши, а для нижнего запила должна отмечаться точка на треть ширины доски в месте стыковки с мауэрлатом. Такой шаблон требуется для уточнения симметричности стропил.
- подготовка стропильных ног по шаблону. Готовые стропила раскладывают попарно и крепят металлическими накладками и саморезами или шпильками на уровне верхних срезов. Нижняя часть полученных ферм крепится посредством уголков и саморезов или гвоздей к мауэрлату.
- установка затяжек или ригелей. При помощи досок соответствующей длины стягиваются стропильные ноги. Общее количество ригелей и показатель высоты их расположения зависят от конструкционных особенностей крыши.

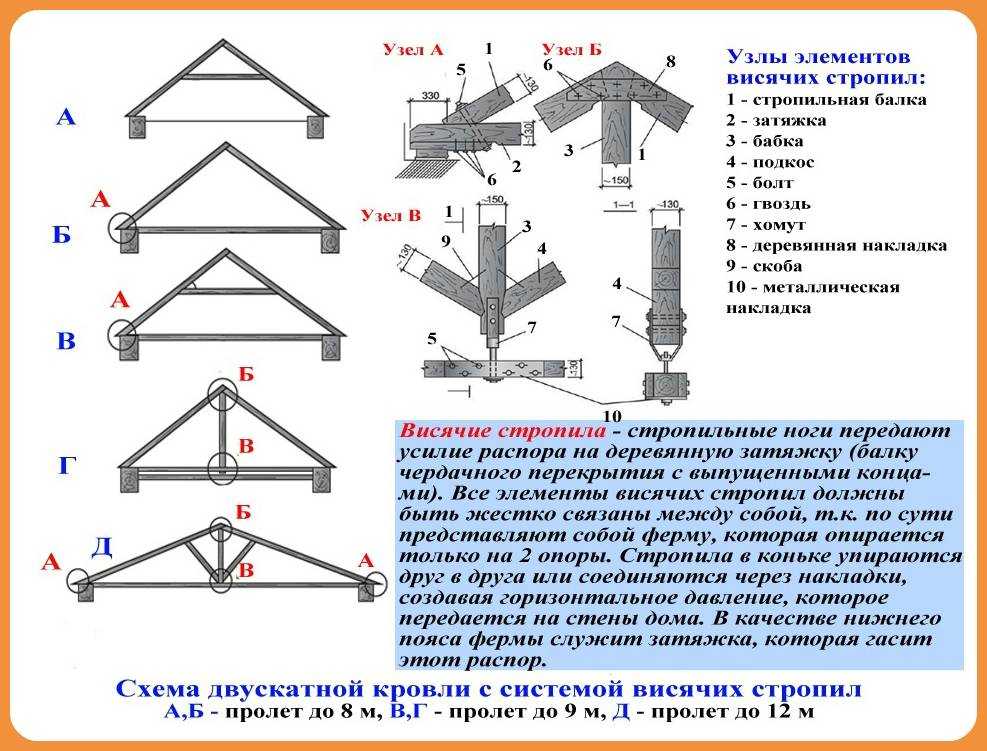

Технология крепления узлов
Если необходимо получить более длинные стропильные ноги, то следует выполнить наращивание посредством следующих методов:
- наращивание встык;
- метод внахлёст;
- способ косого прируба;
- наращивание тремя досками;
- наращивание посредством опоры на прогон.

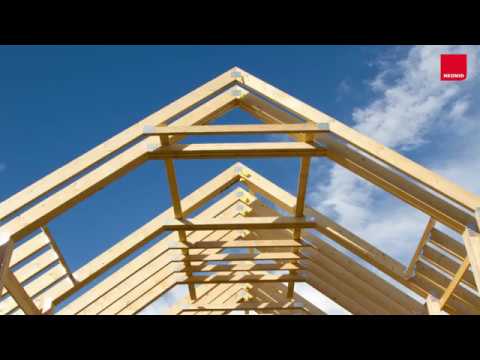

Что еще нужно знать при монтаже своими руками смотрите в видео.
Устройство карнизного свеса
Проект стропильной системы может не предполагать устройство карнизного свеса, что требует возведение такого элемента после устройства стропильной конструкции. Кровельный свес выполняется при помощи наращивания стропильных ног специальной доской-«кобылкой».
Стандартная длина такого вылета не должна быть менее сорока сантиметров. Оптимальный размер карнизного свеса должен составлять около шестидесяти сантиметров. Кобылка крепится к стропильной ноге с выдерживанием незначительного просвета, который необходимо частично заполнить вкладышем из короткой доски. Для крепления используются гвозди, пара которых забивается с противоположной стороны, а затем загибается.
Заключение
При возведении сооружений, не обладающих несущими капитальными стенами, следует применять висячую стропильную конструкцию.
Висячая стропильная конструкция выполняется посредством стягивания ригелями или затяжками, и чаще всего используется для возведения простых двускатных крыш или в качестве верхней стропильной системы мансардной крыши.
В висячей стропильной конструкции отсутствует коньковый прогон, а верхняя часть симметричных стропильных ног в качестве опоры использует друг друга.
Висячие стропила: система, конструкция, монтаж, расчет
Крыша дома – это сложная конструкция. В ее состав входит кровельный материал, гидроизоляция, утеплитель, обрешетка и многое другое. Но самой важной частью по праву называют стропильную систему. Именно эта конструкция берет на себя все нагрузки. В строительстве крыши можно использовать наслонные и висячие стропила. Первый вариант применяется при возведении домов с дополнительной несущей стеной посередине. Висячие стропила можно применять при возведении небольших домов. И именно о них и пойдет речь в данной статье.
Особенности конструкции
Как уже отмечалось, стропильная система – это главная несущая часть всей крыши. И от того как правильно и надежно она будет возведена зависит срок службы всего дома. Чтобы сделать все без ошибок, нужно вначале разобраться с особенностями каждого типа подобных конструкций. Всего в строительстве используют три основные разновидности стропильной системы:
- висячая;
- наслонная;
- комбинированная.
Висячая стропильная система считается самой распространенной. Самая главная причина такой популярности – это простота возведения. Монтаж подобной конструкции потребует меньше времени и затрат материала. А в чем особенности подобной стропильной системы?
Если дом имеет осевую несущую стену, то здесь применяют наслонные стропила. Их нижняя часть упирается в мауэрлат, а верхняя закреплена на коньковом прогоне. Такая конструкция считается достаточно прочной. Здесь основная нагрузка передается от стропил к коньковому прогону, а далее на несущую стену.
А как быть, если дом небольшой? Если в строении не предусмотрена несущая стена посередине, то применяются висячие стропила. В этом случае основная нагрузка идет на мауэрлат. Нижний конец стропил в такой системе опирается на несущие стены по периметру дома. Верхний конец просто закрепляется между собой.

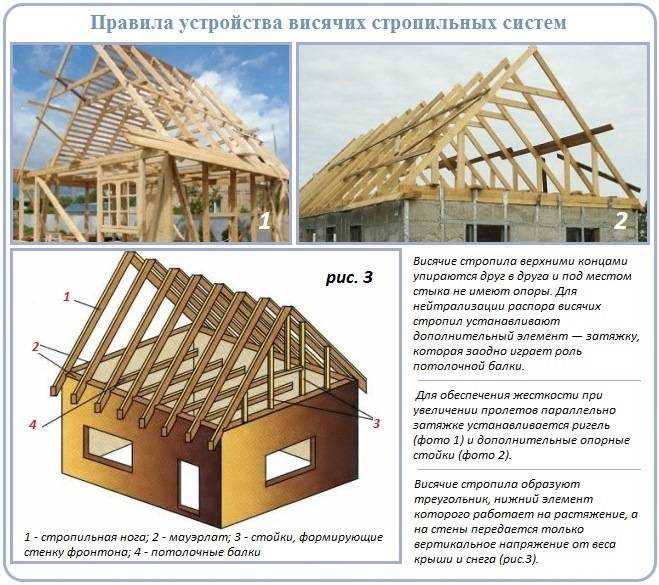

Основные компоненты
Конструкция висячих стропил напоминает равнобедренный треугольник. Его основание равно ширине дома. В такую стропильную систему крыши входят следующие основные элементы:
- мауэрлат – основание крыши.
Этот элемент используется как в висячих, так и в наслонных конструкциях. Мауэрлат представляет собой мощный деревянный брус, уложенный на верхней части стен по всему периметру. Этот элемент необходим для того, чтобы нагрузка от висячей стропильной системы равномерно передавалось на фундамент;
- ноги стропил – это основной элемент конструкции. Их устанавливают попарно. Одна стропила с одной стороны дома, другая с противоположной;
- затяжка. Этот элемент крепится к нижнему краю каждой стропильной пары. Именно затяжка является нижней гранью равнобедренного треугольника висячей стропильной системы.
Это основные элементы конструкции. Любая крыша с висячими стропилами без них не обходится. Кроме этого, в зависимости от конструкции, могут использоваться и другие элементы. Например, для усиления крепления пар стропил друг к другу и для снятия нагрузки на растяжку используется ригель. Этот элемент представляет собой небольшой деревянный брус или доску. Ригель устанавливается в верхней части треугольника висячих стропил и представляет собой разновидность приподнятой затяжки.
Также система может быть оснащена «бабкой». Этот элемент крепится верхней частью к коньку, а нижней к затяжке. Бабка нужна для того, чтобы предотвращать распирание несущих наружных стен от нагрузок, которые им передают пары стропил. Элемент применяется в тех случаях, когда скаты имеют большую длину.
Часто конструкцию крыши с висячими стропилами дополнительно укрепляют подкосами. Эти элементы представляют собой подпорки расположенные горизонтально. Их главная цель – это поддерживать висячие стропила в верхней и средней их части. Подкосы служат для того, чтобы избежать прогибов. Их часто используют в тех случаях, когда стропила имеют большую длину.
Делаем расчет
Перед тем как приступить к монтажу висячих стропил, необходимо выяснить все параметры стропильной системы. Для этого предварительно следует уточнить следующие сведения:
- Какой угол наклона будет иметь скат. Это зависит не только от того, какой внешний вид крыши вы желаете получить. Вне зависимости от того, наслонные или висячие стропила вы будете использовать, угол наклона ската нужно выбирать в зависимости от природных условий в вашем регионе.
Если снега зимой выпадает много, то крыша должна быть более крутой. Но в этом случае возрастает ветровая нагрузка. Поэтому делая расчет системы стропил, следует выбирать «золотую середину».
- Какие нагрузки должна выдерживать крыша. Здесь учитываются и переменные и постоянные. К первым относятся нагрузки на стропила от осадков и ветра. К постоянным причисляют вес кровельного материала и всего оборудования размещенного на крыше.
- Будет ли жилая комната на чердаке. На крыше с висячими стропилами легко можно оборудовать мансардный этаж. Если это входит в ваши планы, то высота конька должна быть достаточно большой.
После выяснения всех необходимых сведений делается расчет всех элементов стропильной системы висячего типа. Тут нужно учитывать все факторы и желательно делать запас по прочности. Главным образом нужно высчитать длину и сечение стропил, ведь именно они являются основой всей конструкции.
Чаще всего для этих элементов выбирается деревянный брус. Сама стропила должна быть с сечением не мене 50 на 150 миллиметров. В некоторых случаях можно использовать и доски. Такие стропила висячие применяются для небольших домов. На сечение всех элементов также влияет шаг. Чем больше расстояние между стропилами, тем толще они должны быть. В противном случае под тяжестью кровельного материала и обрешетки они начнут прогибаться и быстро выйдут из строя. Как правило, расстояние между висячими стропилами выбирается не более 60-70 сантиметров.
Монтаж стропильной конструкции висячего типа
Теперь стоит поговорить о том, как производится сам монтаж висячих стропил. Прежде всего, нужно проделать некоторые подготовительные работы. Древесина – это довольно «капризный» материал. Он подвержен гниению и легко воспламеняется. Чтобы снизить эти недостатки, вся поверхность висячих стропил, а также другие деревянные элементы конструкции крыши обрабатываются специальными пропитками.
Следующим этапом подготовки будет создание подмостков. Стропила висячие как и наслонные монтируются на достаточно большой высоте. Чтобы снизить опасность получения травм желательно соорудить небольшие подмостки. Кроме этого, чтобы не повредить перекрытие на балки укладывают доски, по которым вы и будете передвигаться.
Сам монтаж лучше осуществлять бригадой, состоящей не менее чем из четырех человек. Если говорить об инструментах, то для установки всех элементов стропильной системы висячего типа вам понадобятся обычный набор плотника. Кроме этого, нужно запастись прочной и длинной веревкой. С ее помощью можно будет затащить висячие стропила на крышу.
Сам монтаж конструкции осуществляется в следующей последовательности:
- Вначале укладывают мауэрлат. Его монтаж осуществляется с помощью анкеров, который первоначально должны быть встроены в несущие стены. Мауэрлат монтируется с точно выверенной горизонтальностью. Затем на его поверхности делаются пометки мест установки висячих стропил. Не забудьте между мауэрлатом и стеной уложить слой гидроизоляции.
- Далее проводим сборку стропильных пар.
Предварительно следует подготовить шаблоны для срезов. Дело в том, что на нижнем конце стропил необходимо сделать «пяточки», которыми они будут упираться в мауэрлат. Так как все поверхности выверены по горизонтальности и угол уклона ската известен, такие срезы удобней делать при помощи шаблона. Верхний конец висячих стропил будут соединяться между собой. Такой узел можно сделать разными способами. Самый простой способ – это сделать наклонный срез каждой из стропил. При этом они должны стыковаться между собой под нужным углом. Дополнительно стыки висячих стропил укрепляют металлическими уголками. Все работы лучше выполнять на самой крыше, используя перекрытия как стол для монтажа.
- В нижней части стропильной пары закрепляют стяжку. Часто в качестве последней используют несколько досок с достаточным совокупным сечением. Такая конструкция стропильной пары будет более прочной. Крепление затяжки к самим висячим стропилам осуществляют при помощи гвоздей или крепкой пары винта-гайки.
- Следующий этап монтажа – это установка всех элементов конструкции на свое место.
Для этого к верхней части стропильной пары привязывают веревку. Далее начинаем поднимать всю конструкцию. Один человек держась за веревку, страхует треугольник висячих стропил от падения. Остальные, поднимая конструкцию, устанавливают ее на строго отведенное для этого место.
- После того, как пара висячих стропил установлена на свое место, ее закрепляют при помощи временных подкосов. Далее проводится сборка и монтаж остальных стропильных треугольников.
После того, как все пары висячих стропил установлены на свое место и выверены все расстояние, можно производить крепление стропил к мауэрлату. После этого можно монтировать остальные элементы стропильной системы, крепить обрешетку и укладывать кровельный «пирог».
