Стропильная система двухскатной крыши сделать самому своими руками. Чертеж и конструкция стропильной системы

Двухскатная стропильная система считается достаточно недорогим вариантом устройства кровли. Его часто выбирают владельцы частных жилых сооружений. Это несложная и практичная стропильная система. Конструкция ее надежна и обеспечивает необходимую защиту от непогоды. Далее рассмотрим подробнее возможные варианты ее устройства.

Общие сведения

Двухскатная стропильная система представляет собой соединение прямоугольных плоскостей под углом. С боков при этом остаются проемы треугольной формы. В них вставляются фронтоны. Конструкция крыши (стропильная система) включает в себя различные поддерживающие и подпорные элементы. Они обеспечивают надежность и прочность. Далее рассмотрим, из чего состоит конструкция крыши (стропильная система).

Мауэрлат

Элемент представлен брусом, имеющим квадратное сечение. Изготавливается он из хвойных пород. Мауэрлат предназначен для равномерной передачи нагрузки от стропильных ног к несущим стенам. Размер бруса, как правило, составляет 10-15 см. Его укладывают вдоль несущих стен. В качестве крепежного элемента выступают стержни на резьбе либо анкеры.

«Нога»

Она представляет собой брус, размер которого в разрезе 15 Х 5 (или 10) см. С помощью данного элемента осуществляется сборка треугольного контура кровли. Он, в свою очередь, несет всю нагрузку от атмосферных явлений: снега, града, дождя или ветра. Для обеспечения большей надежности стропильные ноги располагаются на расстоянии 0,6-1,2 метра. Расстояние тем меньше, чем увесистей предполагается выполнить кровлю. Кроме того, на размер шага в некоторых случаях будут влиять и конструктивные особенности покрытия крыши.

Лежень

Этот брус имеет то же сечение, что и для мауэрлата: 10 х 10 см. Его укладывают горизонтально на несущие стены. Это обеспечивает равномерную нагрузку от стоек.

Затяжка и подкосы

Первый элемент завершает треугольник «ног». Затяжка предотвращает его расползание. Подкосы выполняют задачу передаточного звена между стропильными ногами и несущими элементами. При соединении этих деталей с затяжкой получается ферма. Этот элемент очень крепкий. Даже в случае образования большого пролета ферма сможет стойко выдержать все нагрузки.

Стойки

Для этих элементов используется такой же брус, как и для затяжки. Стойки располагают вертикально. Они принимают на себя нагрузку от конька и передают ее несущей внутренней стене.

Обрешетка

Элементы каркаса укладываются перпендикулярно стропильным ногам. В качестве деталей обрешетки могут выступать доски или бруски. Эта конструкция передает тяжесть кровли ногам стропил и обеспечивает их дополнительное скрепление. Для устройства обрешетки лучше брать обрезные элементы. Однако если такой возможности нет, можно использовать необрезную доску или брус со снятой корой. Если будет использоваться мягкое кровельное покрытие, например черепица на основе битума, то обрешетка выполняется сплошной. В этом случае в качестве ее элементов выступают фанерные листы (влагостойкие).

Конек и свес

Первый элемент является верхним участком крыши. Здесь соединяются скаты кровли. Конек формируется за счет соединения ног. Он располагается горизонтально. На расстоянии приблизительно в 40 см от стен выступает свес. Этот элемент защищает от дождевых потоков.

«Кобылки»

Данные элементы формируют свес. «Кобылки» необходимы только тогда, когда ноги стропил слишком короткие. Для этих элементов используются доски меньшего сечения.

Их всего два: наслонного и висячего типа. Последние применяются в том случае, когда стены внешние стены здания располагаются на расстоянии до десяти метров друг от друга. Еще одним условием, при котором используется висячая стропильная система крыши (схема ее показана в статье), является отсутствие несущей перегородки между противоположными элементами здания. Если же она есть, то применяется наслонный тип. В случае если разделение внутри сооружения осуществляется при помощи колонн, а не несущей стены, применяется и та и другая стропильная система. Чертеж будет состоять из элементов, расположенных под наклоном, и находящихся между ними висячих деталей. Далее рассмотрим сооружения подробнее.

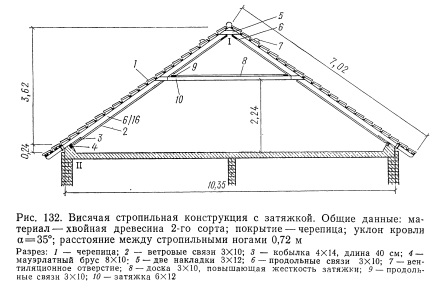

Висячий тип

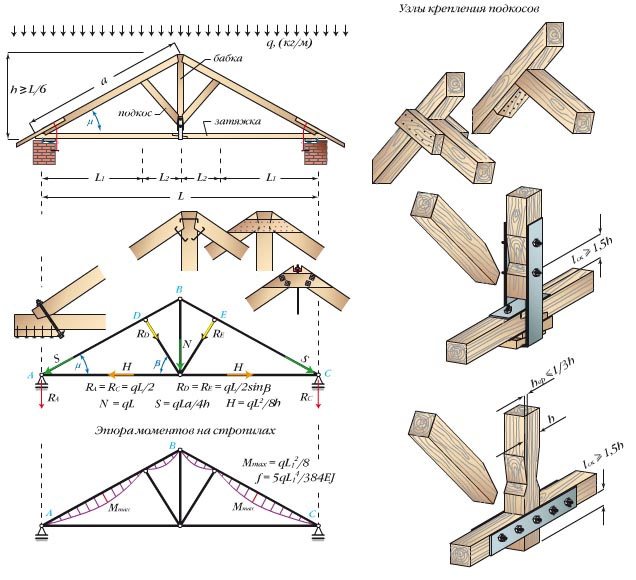

Особенностью данной схемы устройства системы является расположение стропил с опорой на боковые стены. Минусом в этом случае считается образование распирающей нагрузки, вследствие которой стены со временем могут подвергнуться разрушению. Для предотвращения данного явления используется затяжка для соединения стропильных ног. В итоге формируется жесткий треугольник, который не подвергается деформации под нагрузкой. Вместо затяжек зачастую используются балки перекрытия. Они особенно актуальны, если предполагается обустройство мансардного помещения. Такая стропильная система двухскатной крыши своими руками обустраивается достаточно просто. Плюсом этого сооружения является отсутствие необходимости в креплении мауэрлата. Вместе с этим довольно просто крепятся те элементы конструкции, где стропильные ноги опираются на стены. Проложенная через слой изоляции доска позволит придать ферме ровность и устойчивость. Это становится возможным за счет обеспечения большей площади опоры. Существует несколько видов висячих стропил. Они все являются трехшарнирными.

Простое треугольное сооружение

Эта стропильная система двухскатной крыши своими руками собирается проще всех. Сооружение представляет собой замкнутый треугольник. Его две верхние стороны подвержены нагрузке на изгиб. Используемая в такой конструкции затяжка не работает исключительно на растяжение и не относится к несущему элементу. В связи с этим ее можно заменить стальным тяжем. Существует несколько вариантов организации устройства карнизного узла. Для этого могут быть использованы пластинчатые либо дощатые крепления, а также лобовые ортогональные вырубки.

Трехшарнирная треугольная арка с использованием приподнятой затяжки

Такая стропильная система двухскатной крыши своими руками обустраивается в том случае, если предполагается оборудование мансардного помещения. При этом затяжка устанавливается не внизу, а вверху. В этом случае увеличивается нагрузка на растяжение. Сами же стропила удерживаются на балках мауэрлата. При этом нагрузка становится равномерной, из-за чего будет более устойчивой вся стропильная система двухскатной крыши. Расчет сооружения следует проводить с учетом того, что края элементов должны выступать за внешние стены здания. Для предотвращения провисания затяжки ее следует уравновесить подвеской. Это особенно важно, когда предполагается сооружение навесного потолка либо прокладка изоляционного слоя. В случае если затяжка короткая, ее закрепляют к коньку и ригелю. Для этого прибивают две доски. Если затяжка длинная, то делается несколько подвесок.

Наслонный тип

Если устраивается такая стропильная система двухскатной крыши своими руками, то необходимо расположить ровно посередине вертикальную балку. Вес кровли будет проходить через нее от конька к расположенной на одинаковом расстоянии от краев здания внутренней несущей стене.

Безраспорное наслонное сооружение

Монтироваться такая стропильная система двухскатной крыши своими руками может тремя способами. Первый вариант предусматривает наличие мауэрлата в качестве опоры. Либо стропила подшиваются специальным брусом. В качестве крепления применяется врубка зубом. Для обеспечения надежности конструкция страхуется с помощью проволоки либо хомутов. В верхней части элементов в обязательном порядке закрепляются пробоины. Согласно второму варианту, стропильная система крыши своими руками обустраивается с использованием подвижного соединения по типу ползуна. Также можно осуществлять крепление при помощи штучного бруска. Для того чтобы обеспечить крепкое удержание ноги, сверху вбивается гвоздь или фиксируется гибкая стальная пластина. Лежащие на коньковом прогоне стропила вверху крепятся попарно к пробоинам либо к прогону. Что касается последнего варианта монтажа, то здесь имеет место жесткое соединение. Параллельно коньковому элементу набиваются с обеих сторон бруски или дощечки. В этом случае на балку оказывается сильная нагрузка на изгиб. Однако при этом стропильные ноги гораздо меньше прогибаются. Такой вариант монтажа несколько сложнее в исполнении, нежели первый. В связи с этим он применяется реже.

Распорные наслонные элементы

Такое устройство кровли практически аналогично приведенным выше вариантам. Однако при этом существует нюанс: подвижное крепление ног необходимо заменить неподвижным (жестким). В этом случае распирающая нагрузка стропил будет передаваться на несущие стены. В целом такие распорные элементы выступают в качестве промежуточного звена от наклонной к висячей системе. Однако здесь можно обойтись без прогона. Для обустройства распорной системы необходима очень крепкая фиксация мауэрлата к стене дома. При этом сами элементы здания должны быть прочными и толстыми.

Стропила с подкосами

В данном случае дополнительные элементы устанавливают под углом в 45 град. Подкос, по сути, выступает в качестве третьей ноги стропил, работающей на сжатие. Таким образом, становится возможным перекрытие пролетов, длина которых до 14 м. При этом могут использоваться балки с небольшим сечением. Расчет крепления подкоса производить нет необходимости, поскольку его достаточно подставить под стропилом и прибить с боков. В этом случае элемент не будет смещаться. Однако главным является точный срез угла подкоса. При этом следует учесть наклон стропильной ноги. Для определения сечения бруса нужно определить нагрузку на сжатие.

Подстропильные конструкции

Их используют в зданиях с двумя несущими стенами. Подстропильные конструкции включают в себя балки, уложенные по длинной стороне кровли. Под ними устанавливаются стойки, на которые укладывают балки. В качестве опоры также выступают внутренние стены здания и лежень. Стропильные ноги в верхних частях соединяются одна в другую. Их перевязывают деревянными либо стальными накладками. Коньковый прогон отсутствует, в связи с чем появляется распор. Затяжка ставится ниже сквозных прогонов. Таким образом, устраняется распор. Для стабильности стоек в нижней части крепятся схватки. Они принимают нагрузки на сжатие, выступая в качестве ригеля. Крепление расшивок осуществляется крест-накрест.

Чертеж односкатной, двускатной и четырехскатной крыши, которую можно сделать своими руками

Строительство кровли считается завершающим этапом возведения дома. То, насколько качественно будут проделаны работы по устройству крыши, влияет на срок эксплуатации дома, на комфорт и безопасность проживающих в нем. Чертежи крыш как неотъемлемый элемент проекта строительства должны выполняться грамотно, и выбираться в соответствии со многими факторами, о которых мы поговорим ниже.

Чертеж устройства стропильной конструкции крыши

Если сравнивать между собой все конструктивные элементы дома, можно прийти к выводу, что крыша в совокупности со своими функциями превосходит по важности другие составляющие. Следовательно, для того чтобы возвести крышу, необходимо приложить немало усилий. Но перед тем как приступать к непосредственным работам, застройщики должны сделать проект со всеми необходимыми чертежами и расчетами.

Вернуться к оглавлению

Содержание материала

  • 1 Возможные варианты исполнения крыш
  • 2 Чертежи крыш
  • 3 Составление чертежа
  • 4 Состав чертежей крыш
  • 5 Наиболее часто встречающиеся типы крыш
    • 5. 1 Конструкция односкатной крыши
    • 5.2 Конструкция двухскатной крыши
    • 5.3 Конструкция четырехскатной (вальмовой) крыши

Возможные варианты исполнения крыш

Проектированию крыш предшествует выбор подходящей конструкции, которая в конкретных условиях покажет себя наилучшим образом. Лучше всего рассмотреть все возможные варианты, взвесить все за и против и остановиться на самом лучшем. В первую очередь необходимо выбрать крышу в соответствии с погодными условиями в регионе, что поможет правильно подобрать строительные материалы и кровельное покрытие.

Для регионов, которым присущи сильные порывы ветра, не подойдут высокие крыши, потому что чрезмерная ветровая нагрузка может привести к разрушениям.

Варианты крыш различных форм и конструкций

Если же на местности преобладают обильные снегопады, то конструкция крыши должна быть высокой и крутой, что поможет быстрому удалению снега и предотвратит протечку кровли.

Как показывает практика, плоские крыши гораздо хуже выполняют свои функции, нежели конструкции односкатной, двухскатной или четырехскатной крыш, поэтому для защиты жилых построек их используют гораздо реже.

Скатные крыши отлично зарекомендовали себя в эксплуатации, без проблем удаляя атмосферные осадки в виде снега и дождя.

Эти особенности позволяют скатным крышам препятствовать образованию на доме мусора и атмосферных осадков, что положительно влияет на долговечности кровли.

Планировка крыши может иметь индивидуальные особенности, которые могут быть внесены проектировщиками, разрабатывающими проект дома, однако, это не должно повлиять на способность крыши выполнять свои основные обязанности:

  • Предоставление надежной защиты для дома;
  • Надежный отвод атмосферных осадков.

Различные чертежи устройства крыши

Вернуться к оглавлению

Чертежи крыш

Чертежи являются неотъемлемой частью любого проекта строительства, и непосредственно по ним и производится монтаж. Выполнение чертежей неквалифицированными людьми может повлечь за собой ошибки в монтаже или проблемы в эксплуатации крыш. Даже опираясь на строительные нормы и правила, а также пользуясь строительной литературой, недостаточно опытные проектировщики могут допустить множество ошибок.

Для того чтобы уберечь себя от лишних трат времени и денег, лучше всего изначально заказать проект у специалистов, и быть спокойным за качество заказанных услуг. Потраченные на проект денежные средства, вероятней всего, окупят себя качеством и долгим сроком эксплуатации крыши.

Вернуться к оглавлению

Составление чертежа

Проектирование крыш берет начало с расчета стропильной системы.

В первую очередь определяются с формой стропил, их шириной, а также расстоянием между отдельными элементами, для чего учитывается:

  • Требуемый наклон;
  • Какой кровельный материал будет использоваться;
  • Климатические условия в конкретном регионе.

После этого следует определиться с количеством элементов в стропильной системе.

Стропильная конструкция может быть наклонной или висячей. Висячие конструкции стропильной системы опираются на внешние стены, а наклонные закрепляются с помощью колонн.

Немаловажным этапом проектирования крыши является выбор обрешетки. Обрешетка может быть как сплошной, так и промежуточной. Сплошные типы обрешетки используются для укладки мягкой кровли, а промежуточные для листовой или волнистой кровли. Рассчитывая обрешетку, необходимо иметь в виду наклон скатов стропильной системы и используемый кровельный материал.

Схема устройства стропильной системы кровли

Также при проектировании крыши необходимо предусмотреть крепеж и усиливающие элементы, если такие могут понадобиться.

Некоторые застройщики предусматривают установку флюгеров на своих крышах. В настоящее время этот элемент стал лишь декоративным дополнением дома, и для определения направления и силы ветра в наш цифровой век его редко используют.

Вернуться к оглавлению

Состав чертежей крыш

Проекты крыш для домов должны содержать расчеты стропильной системы, помогающие понять, насколько крыша способна выдерживать возлагаемые на нее нагрузки. Кроме этого, проекты должны содержать следующее:

  • Чертеж примыкания крыши к парапету;
  • Чертеж примыкания крыши к парапету без прижимного профиля;
  • План используемой крыши;
  • План соединения скатов;
  • План ливневой канализации;
  • Чертеж флюгеров, если они предусмотрены.

По чертежу без проблем можно определить и тип крыши:

  • Конструкция односкатной крыши;
  • Конструкция двухскатной крыши;
  • Конструкция четырехскатной (вальмовой) крыши.

Вернуться к оглавлению

Наиболее часто встречающиеся типы крыш

Рассмотрим типы крыш, которые чаще всего встречаются в частных домах, и разберемся в особенностях их конструкций.

Конструкция односкатной крыши

Такие крыши считаются очень простыми в монтаже, и чаще всего односкатной крышей оборудуют дома, находящиеся в южных регионах с малым количеством атмосферных осадков.

Опишем преимущества и недостатки таких конструкций:

  • Экономия материалов;
  • Простота монтажа;
  • Малый вес, и соответственно небольшая нагрузка односкатной крыши на фундамент;
  • Отличная сопротивляемость порывам ветра;
  • Плохая сопротивляемость скапливанию атмосферных осадков;
  • Непривлекательность.

Для подготовки чертежа необходимо знать такие параметры, как габариты здания, наклон кровли, тип кровельного материала. Высота стропильной системы зависит не только от угла наклона крыши. Если скат крыши будет выходить за пределы стен вследствие конструктивных особенностей дома, этот факт необходимо учитывать тоже.

Количество стропил зависит от габаритов здания, а шаг между ними должен выбираться исходя их сечения пиломатериала, используемого для строительства.

Чертежи устройства односкатной крыши

Дополнительные усиливающие элементы, такие как подкосы и ригели, позволяют предотвратить провисание системы под тяжестью кровли.

Подбирая готовые чертежи для односкатной крыши, необходимо позаботиться, чтобы в них содержалась вся информация о конструктивных элементах. Кроме этого, в чертежах должны быть указаны способы крепления элементов крыши друг к другу, что будет очень полезным при монтаже.

Конструкция двухскатной крыши

С помощью двухскатной крыши защищается большинство проектов и планировок домов. Почему же они так популярны, попробуем разобраться:

  • Относительно невысокая цена;
  • Привлекательность по сравнению с односкатной крышей;
  • Отличная сопротивляемость атмосферным осадкам;
  • Легкость монтажа.

Конструкция стропильной системы состоит из стропил, балок, мауэрлата и конькового бруса. Для конструкции двускатной кровли, к которой предъявляются более серьезные требования по надежности, чертежи дополняются прогонами, подкосами и подпорками.

Схема устройства двускатной крыши

Существуют разновидности двускатной кровли, одной из которых является дома с мансардной крышей.

Мансардные крыши нередко имеют ломаные скаты для того, чтобы увеличить полезное пространство под крышей, необходимое для комфортной жизни.

При проектировании двускатной крыши для дома, находящегося в северном регионе, с характерными обильными осадками зимой, следует предусмотреть крутые скаты и усиленную конструкцию стропильной системы.

Посмотрев по сторонам, можно легко отыскать пример неправильно спроектированной двухскатной кровли, и показателем тому будет большое количество снега на крыше.

Конструкция четырехскатной (вальмовой) крыши

Благодаря вальмовой крыше загородный дом становится более привлекательным и неповторимым. Кроме этого, благодаря четырехскатной конструкции, крыша становится полностью оптекаемой, и ей не страшны порывы ветра любой силы. Вальмовой такую крышу называют из-за наличия в ней торцевых скатов треугольной формы — вальмов.

Рассмотрим достоинства четырехскатной крыши:

  • Отсутствие сопротивления ветру, способствующее широкому применению вальмовой крыши в ветреных регионах;
  • Оригинальный внешний вид;
  • Благодаря вальмовой крыше фасад дома хорошо защищен от атмосферных осадков;
  • Под четырехскатной крышей без проблем можно соорудить и обустроить жилой чердак.

Обсудим и недостатки четырехскатной крыши:

  • Сложность монтажа, если сравнивать ее с двухскатной крышей;
  • Стоимость вальмовой крыши выше двухскатной;
  • Некоторые сложности могут возникнуть при планировке мансарды под вальмовой крышей. Из-за того, что конструкция предполагает наличие четырех скатов, полезное пространство будет скрадываться больше по сравнению с двухскатной крышей.

Для сооружения вальмовой крыши необходим тщательный расчет, подготовка проекта и необходимых чертежей. В проекте должны быть отражены особенности региона, стоимость всех необходимых материалов и сложность монтажа.

Проект вальмовой крыши должен рассчитывать и площадь будущей крыши, благодаря которому будет понятно, сколько понадобится кровельного материала. Проектирование и создание чертежей четырехскатной крыши дело непростое, и вряд ли будет под силу неподготовленным строителям. Лучше всего доверить проектирование таких сложных по конструкции крыш специалистам, что позволит не волноваться о качестве.

Создание ферм крыши

Справочный номер: KB-00981

Последнее изменение: 15 марта 2022 г.


Информация в этой статье относится к:

ВОПРОС

Как создать ферму крыши ?

ОТВЕЧАТЬ

Рисовать фермы крыши в Главном Архитекторе так же просто, как рисовать и воспроизводить их — при соблюдении определенных условий. Фермы крыши в программе определяются положением одной или нескольких плоскостей крыши вверху и одного или нескольких перекрытий внизу, поэтому и то, и другое должно быть на месте до рисования фермы.

  • Плоскости крыши и потолка можно генерировать автоматически или рисовать вручную.
  • Потолок может состоять из плоского потолка по умолчанию, созданного в каждой комнате по умолчанию, из нарисованных вручную плоскостей, созданных с помощью инструмента «Плоскость потолка», или из их комбинации.
  • Между крышей и потолком должно быть пространство, в котором может образоваться ферма. Фермы не могут быть сгенерированы вдоль линии, где сходятся крыша и потолок, обычно на несущая стена .

Для создания фермы крыши


  1. Откройте план, на котором вы хотите создать фермы крыши, или выберите Файл > Новый план .

    В этом примере используется простая конструкция размером 20 x 30 футов.


  2. С помощью инструмента Select Objects  выделите левую и правую стены, затем нажмите кнопку редактирования Open Object .
  3. В открывшемся диалоговом окне Спецификация стены на панели «Крыша» выберите параметр Полная двускатная стена , затем нажмите OK .


  4. Выберите Build> Roof> Build Roof из меню и на панели Roof диалогового окна Build Roof :

    • Установите флажок Build Roof Planes .
    • Чек Фермы (без Birdsmouth) .
    • Укажите нужные значения Шаг (в 12) и Свес крыши .

      В этом примере указан шаг 8 дюймов на 12 дюймов с выступами 18 дюймов.

    • После внесения всех необходимых изменений нажмите OK , чтобы построить крышу.

  5. Выберите Сборка > Каркас > Ферма крыши  из меню, затем щелкните и перетащите линию в том месте, где вы хотите разместить ферму крыши.

    Примечание: Может появиться сообщение с вопросом «Слой «Каркас, Фермы крыши» не отображается. Вы хотите включить отображение этого слоя в текущем виде?» Щелкните Да, чтобы отобразить слой Roof Trusses в этом виде.


  6. Убедитесь, что Временные размеры включены, включите инструмент Select Objects , затем щелкните ферму, чтобы выбрать ее.
  7. Когда ферма выбрана, размер будет отображать ее расстояние от перпендикулярной стены. Нажмите на размер, введите желаемое значение в текстовое поле, затем нажмите Введите на клавиатуре.

    В этом примере указано 0″.

    Ферма будет двигаться так, что ее внешний край будет совмещен с внешним краем каркасного слоя стены

Чтобы воспроизвести фермы


  1. С помощью инструмента «Выбор объектов» щелкните одиночную ферму крыши, чтобы выбрать ее, затем нажмите кнопку редактирования «Множественное копирование»  .
  2. По умолчанию интервал многократного копирования для ферм равен 24 дюймам (600 мм). Чтобы изменить этот интервал, щелкните значок 9.0037 Интервал многократного копирования  вторичной кнопки редактирования, укажите нужное значение Первичное смещение для Все фермы , затем нажмите OK .

    В этом примере используется значение основного смещения по умолчанию, равное 24 дюймам.

    Примечание. Множественное копирование недоступно в Home Designer Pro. Вместо этого используйте инструмент редактирования «Преобразовать/реплицировать». создайте 6 копий, разделенных определенным расстоянием друг от друга, установите флажок «Копия», установите «Количество копий» на 6, затем установите флажок «Переместить» и установите «Дельта по оси X» на 24 дюйма. Отрицательные значения также могут быть установлены для каждой из дельт, если это необходимо.


  3. Наведите указатель мыши на главный маркер редактирования перемещения на ферме, пока не появится Multiple Copy   дисплей курсора, затем щелкните и перетащите по конструкции. По мере перетаскивания через равные промежутки времени будут создаваться новые фермы. Отпустите кнопку мыши, чтобы завершить команду.

  4. Создайте Обзор перспективного кадрирования   , чтобы увидеть результаты.


Для создания уменьшенного фронтона или торцевой фермы

  1. С помощью инструмента Select Objects   выберите фермы на обоих концах фронтона и нажмите кнопку редактирования Open Object .
  2. На панели «Общие» диалогового окна « Спецификация ферм крыши » установите флажки « Концевая ферма » и « Принудительное восстановление фермы ».
    • Также установите флажок Уменьшенный фронтон в этом диалоговом окне, чтобы опустить верхний пояс концевой фермы, чтобы наблюдатели могли проходить над фермой.
    • Щелкните OK , чтобы перестроить ферму на основе только что указанных параметров.
  3. Создайте Обзор перспективного кадрирования   , чтобы увидеть результаты.


Похожие статьи

Быстрые этапы процесса проектирования ферм


Шаг 1: Моделирование стен, крыш, потолков, полов и главных балок

Фермы поддерживаются другими объектами в модели здания, и среда должна быть завершена перед добавлением ферм. Все объекты не работают как несущие компоненты. Стены, балки, крыши, потолки и полы могут работать как несущие элементы с некоторыми ограничениями.

Контрольный список

  • Атрибут несущей способности стен установлен на
  • Функциональность балки установлена ​​на главную балку, балки должны поддерживаться вертикальным несущим элементом, то есть колонной или несущей стеной
  • Функциональное свойство профилей, передающих нагрузки от покрытия такие материалы, как обшивка ферм, должны быть «стропилами» или «балками»
  • Профили, несущие нагрузку от других элементов, должны быть «вальмовыми стропилами», «стропилами ендовы» или «коньковыми балками»
  • Физический контакт или стык между элементами необходим для обнаружения опорные отношения и полная передача нагрузки
  • «Стропила» должны опираться на стену и вальмовое стропило. Допуск между верхом торцевой стены и стропилом не допускается. При необходимости отрегулируйте высоту архитектурной стены или высоту наклона вальмы
  • Не добавляйте в модель незакрепленные стены, т.к. снаружи здания они влияют на расчет размеров здания для создания ветровой нагрузки
  • Используйте внешние стены только для ограждающих конструкций, а не для внутренних стен, Цепь внешней стены должна быть закрыта, чтобы система могла распознавать внутреннюю часть здания для ветровой генерации

Площади ферм образованы объектами, ограничивающими объем фермы

Контрольный список

  • Высотное положение ограничивающих объектов, особенно вальмового ската, должно плотно прилегать к торцевой стене ферма должна соответствовать балке

Элементы фермы генерируются с использованием правил, определенных пользователем.

Контрольный список

  • Проверка параметров элементов и типа фермы
  • Проверить материал элемента, выбранный сорт используется в машиностроении

Соединения должны быть определены между элементами фермы. Каркас элемента фермы добавляет соединения между элементами, но добавленные вручную элементы должны быть проверены пользователем.

Контрольный список

  • Проверить используемые типы и коды крепежа, мощность соединения зависит от типа крепежа и кода
  • Можно использовать подрезное соединение только между элементами фермы, но тогда соединение не проектируется
  • Если программа настроена на принудительное соединение стенки в месте опоры, то вертикальные опоры фермы должны быть на одной линии с верхним поясом фермы внизу или, по крайней мере, в середине красного макроса шаблона крепежа, соединение должно быть между гранями верхнего пояса внизу
  • Использовать подвески для балок или прямое винтовое соединение между фермами для создания опорной связи между балочной фермой и фермами, поддерживаемыми балкой

Должен быть физический контакт или соединение между поддерживаемыми и поддерживающими объектами. Фермы, поддерживаемые другими фермами, должны быть подключены пользователем.

Контрольный список

  • Проверка соединения фермы с опорами фермы и добавление соединений
  • Проверка высоты несущей стены и контактов с элементами фермы
  • Проверка положения несущей главной балки и контактов с элементами фермы внутри вальмового стропила, в противном случае при проектировании будет обнаружено плохое соотношение опор

Метки фермы и элемента фермы создаются с помощью чертежа фермы. Чертеж фермы должен быть создан и обновлен перед проектом фермы. Этикетки используются для обозначения технических результатов.

Контрольный список

  • Создание чертежей фермы перед проектированием фермы
  • Обновление чертежей фермы при изменении геометрии фермы

Область внутреннего давления — это пространство внутри здания, ограниченное внешними стенами и внутренним потолком или крышей. Если потолок проницаемый, то крыша ограничивает площадь внутреннего давления.

Контрольный список

  • Проверить созданную замкнутую полилинию, чтобы ограничить области внутреннего давления, и при необходимости скорректировать полилинию

Ветровые нагрузки генерируются в соответствии с выбранными строительными нормами.

Контрольный список

  • Выберите основное направление ветра во время ввода на основе топологии строительной площадки и аспектов окружающей среды
  • Проверьте значения критериев проектирования по умолчанию, особенно расположение здания по сравнению с топологией местности
  • Проверьте значение экспозиции и параметров ограждения из строительных норм и правил

    Точечные, линейные или площадные нагрузки можно моделировать вручную. Все нагрузки должны быть смоделированы в той же паре чертеж-модель, что и несущий объект. Чтобы приложить точечную или линейную нагрузку к нижнему поясу, сначала приложите нагрузку к потолку, а затем переместите его так, чтобы он соприкасался с нижним поясом.

    Контрольный список

    • Правильная пара чертеж-модель
    • Убедитесь, что точечные и линейные нагрузки применяются к элементам фермы, а не к фермам

    Проектирование может быть выполнено для одной или нескольких ферм или стропил.
