Стропильная система шатровой крыши: чертежи, расчет, монтаж

Кровельная система частного дома – это вопрос, волнующий довольно многих пользователей. Ведь необходимо не просто выбрать тип крыши, но и грамотно ее смонтировать, уделив особое внимание стропильной системе. Форма кровли может быть самой различной. Однако, при желании построить жилье с необычной кровельной конструкцией, можно выбрать шатровую крышу. Именно такие системы становятся все более популярными в современном мире. При этом, несмотря на сложность подобной постройки, возвести ее вполне можно и собственными силами. Конечно, без точных расчетов, схем и чертежей монтаж будет невозможен. Кроме того, желательно иметь определенные строительные и столярные навыки, а также знать о правилах техники безопасности. Разумеется, несмотря на некоторые особенности, в целом установка кровли шатровой формы ненамного отличается от любого другого типа крыши. Как выглядит стропильная система шатровой крыши и можно ли произвести все требуемые расчеты и монтаж самостоятельно? Разберем данные вопросы подробно.

Начать стоит с отличительных характеристик шатровой кровли.

Особенности шатровой кровельной системы

Шатровая кровля, которая считается разновидностью четырехскатной крыши, имеет форму пирамиды или шатра, читайте также: стропильная система четырехскатной крыши. Эта фигура, грани которой, чаще всего, представляют собой равнобедренные треугольники, соединяющиеся вершинами в одной точке, а ее основание в виде многоугольника. Стоит отметить, что квадратное основание считается наиболее простым для самостоятельного возведения подобной конструкции. Однако, это далеко не единственный вариант кровли. Возможны и более сложные системы, то есть не редко можно видеть шатровые кровли следующих конфигураций:

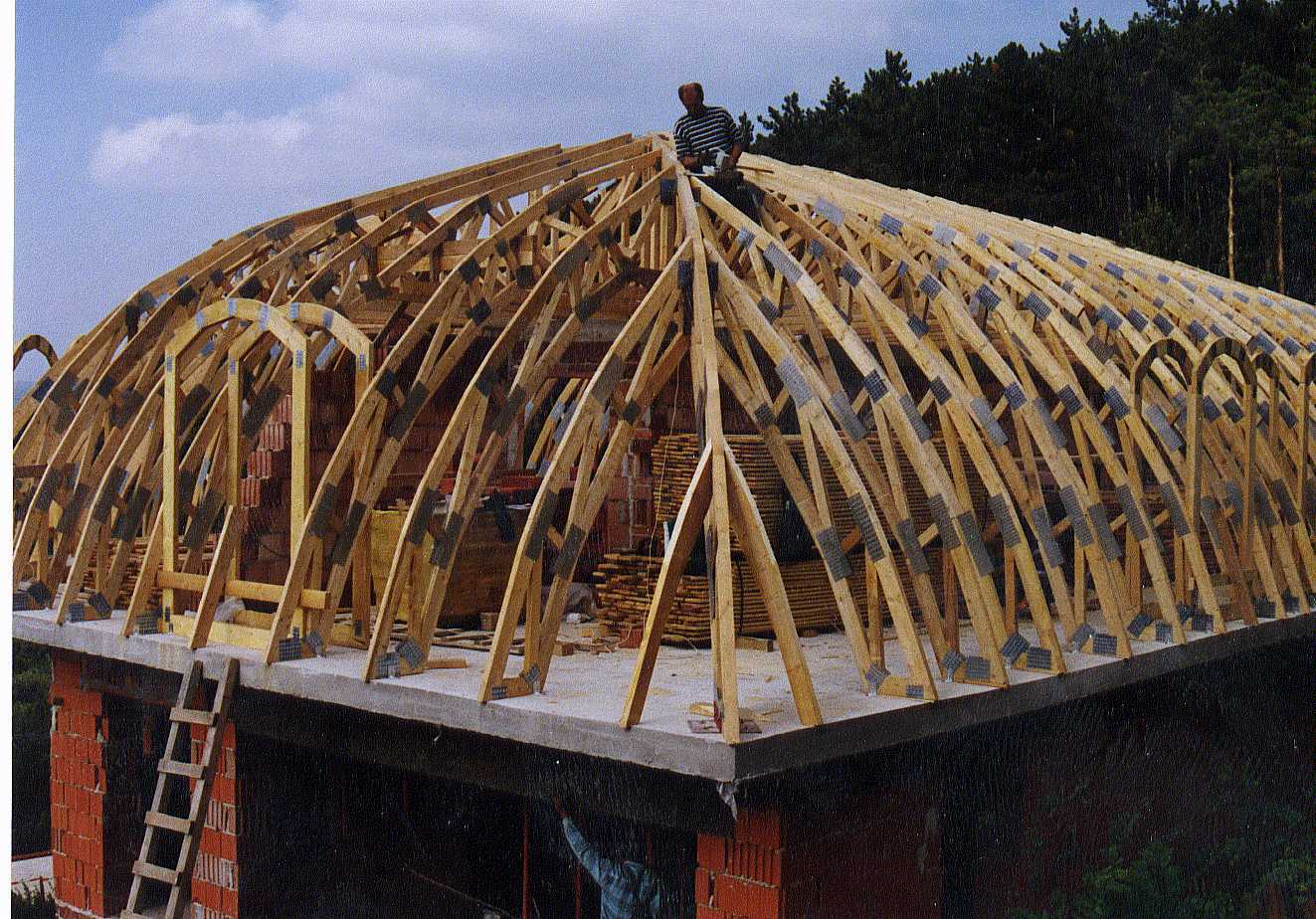

  • с круглым основанием и купольными скатами;
  • с шести-, восьмиугольным и более многогранным основанием;
  • с ломанными скатами, то есть состоящими их двух частей – пологой и крутой;
  • кровля с эркером или иначе яндовая;
  • мансардная шатровая кровля;
  • с трапециевидными скатами и так далее.

Классическим же вариантом считается квадратное основание и именно такой формы рекомендуется придерживаться, выполняя расчеты стропильной системы шатровой крыши самостоятельно.

Достоинства и недостатки шатровой кровли

Несмотря на сложность произведения расчетов и непростой монтаж, шатровая кровля отличается множеством положительных моментов. В частности, к преимуществам крыши такой формы можно отнести следующее:

  • оригинальный и привлекательный внешний вид;
  • кровля отличается меньшим весом, благодаря своей конструкции, то есть оказываемая на элементы строения нагрузка будет минимальной, по сравнению с другими типами крыш;
  • отличная аэродинамика, то есть способность противостоять ветровым нагрузкам, в том числе ураганным или шквалистым порывам, находится на высоком уровне;
  • высокая прочность конструкции, за счет того, что ребра кровли дополнительно поддерживают каждый скат;
  • равномерное распределение любых нагрузок, включая такие внешние факторы, как снежные наносы или ледяные массы;
  • осадки не доставят проблем пользователям, так как при выборе правильного угла наклона и финишной отделки снежные и водные массы будут легко скатываться с кровли;
  • высокое энергосбережение, то есть при грамотном подходе к теплоизоляции именно крыша такой формы способствует наибольшему удержанию тепла в помещениях.

Достоинств у шатровой кровельной системы действительно много, но пользователи должны знать и об имеющихся недостатках. В целом к минусам можно отнести два основных момента.

  1. Сложность произведения расчетов и последующего монтажа, особенно если речь идет о многоугольном основании и скатах разного размера. Чаще всего, для составления чертежей и плана кровли рекомендуется приглашать специалистов.
  2. Ограничение объема чердачного помещения в связи с одинаковой формой каждого ската. Конечно, организовать мансардный этаж вполне можно и под шатровой кровлей, однако, при этом придется значительно увеличить угол наклона кровли. Это, в свою очередь, приведет к тому, что самостоятельный монтаж будет практически не возможен, то есть придется прибегнуть к помощи профессионалов.

В остальном же шатровая крыша – это отличный вариант, который поможет сделать любое строение роскошным и эстетически привлекательным. Конечно, возможно это лишь в том случае, если стропильная система шатровой крыши будет правильно рассчитана и установлена, рекомендуем почитать: стропильная система вальмовой крыши.

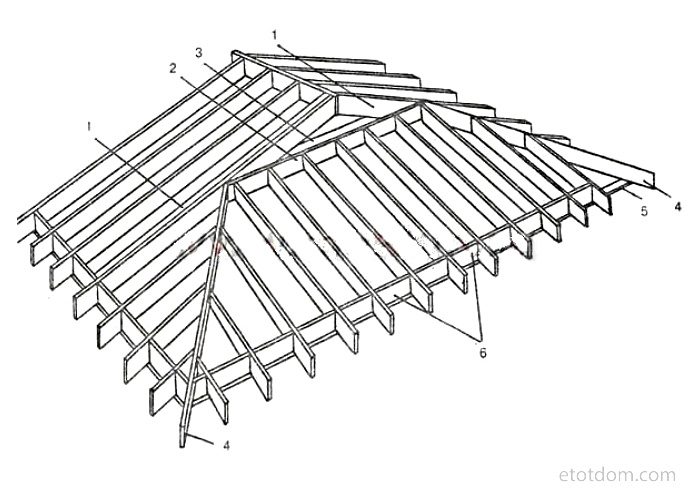

Основные элементы шатровой кровли

Особенность кровли шатрового типа в том, что все ее скаты симметричны. Кроме того, здесь нет фронтонов и как такого конькового бруса. Конечно, отсутствие данных частей, не делают стропильную систему более легкой, а скорее наоборот. Итак, схема стропильной системы шатровой крыши включает следующие компоненты:

  • мауэрлат – это основание практически любой стропильной конструкции, именно этот опорный брус необходим для равномерного распределения нагрузки от кровли на стены строения;
  • лежень – этот брус необходим для поддержания подкосов и стоек, укладывается он в основании стропильной системы и опирается концами на параллельно расположенные несущие стены или специальные опоры;
  • диагональные стропила – ребра для скатов, такие стропила также называют накосными, они сходятся вершинами в единой центральной точке, а основанием устанавливаются в углах здания, от прочности элемента зависит надежность всей кровли, поэтому желательно использовать двойной брус;
  • шпренгельная ферма – опора для диагональных стропил, состоящая из шпренгеля и подкоса, важно прочно закрепить данный элемент, чтобы придать максимальную устойчивость всей конструкции;
  • вертикальные стойки – также относятся к опорным элементам, выполняющим функцию поддержки стропил;
  • нарожники – это особые элементы, которые бывают только в кровельных четырехскатных системах, представляют собой укороченные стропила, которые опираются на накосные стропила верхним краем, а нижним на опорные балки. Выделяют промежуточные и центральные нарожники. При этом центральные фиксируются к мауэрлату под прямым углом и по высоте равны скату, промежуточные же монтируются параллельно центральному.

Несмотря на то что, шатровая стропильная система не отличается большим разнообразием элементов, монтировать и производить ее расчеты намного сложнее, чем другие виды кровель. Именно поэтому к процедуре планирования, расчета и установки стоит подойти максимально ответственно. Ведь от этого будет зависеть не только внешний вид крыши, но и ее долговечность, прочность и безопасность.

Расчет шатровой стропильной системы

Произвести расчет кровельной конструкции можно собственными силами. Для этого стоит знать следующие замеры:

  • длина и ширина основания;
  • форма основания;
  • параметры скатов, то есть высота, угол наклона и так далее;
  • размер карнизного свеса.

Может показаться, что сделать чертеж шатровой крыши довольно легко. Ведь достаточно сделать все требуемые замеры и подставить их в соответствующие формулы. Однако, на практике все не так легко и зачастую оптимальным вариантом будет обращение за помощью к специалистам. Если все же есть желание сделать все самостоятельно, то в помощники можно взять онлайн-калькуляторы расчета кровель, которые в широком многообразии представлены в интернете. Особенно хорошо такие программы помогут рассчитать требуемое количество кровельного покрытия.

Начинать проектирование следует с вычерчивания контура строения. Стоит отметить, что высота крыши не зависит от параметров стен, а, значит, может быть самой различной. Однако, важно учитывать снеговые, ветровые и дождевые нагрузки в конкретном регионе. Так как, чем меньше угол наклона, тем дольше осадки будут задерживаться на поверхности крыши. Рекомендуемый вариант – это скаты с наклоном 25-60 градусов. Более острый угол будет сложно выполнить, в связи с тем, что потребуется скаты дополнительно укреплять, а это также приведет к повышению бюджета строительства. Следующий важный момент – это расчет всех элементов стропильной системы. Произвести подсчеты площади кровли можно при помощи теоремы Пифагора. Если в основании крыши квадрат, то скаты будут иметь форму равнобедренного треугольника, а также одинаковый угол наклона и размеры. Достаточно рассчитать один фрагмент, а затем перенести его на 3 оставшихся.

Монтаж шатровой кровли

Прежде чем переходить к непосредственному монтажу, стоит запастись всем необходимым строительным материалом и обработать его соответствующим образом. Наиболее распространенным вариантом стропильной системы шатровой крыши считается деревянная конструкция. Значит все балки, рейки и доски должны обрабатываться гидрофобизаторами, антипиренами и антигрибковыми препаратами. Возможно использовать универсальное средство комплексной защиты от воды, огня, насекомых и плесени. В том случае, когда стены строения деревянные, то возможно стропильную систему крепить непосредственно к верхней обвязки. Если же это каменное или кирпичное здание, то устройство мауэрлата из прочного бруса обязательно.

Балки должны надежно фиксироваться металлическими крепежами, так как именно данный элемент будет воспринимать на себя нагрузку, передаваемую крышей. Лежни закрепляются к опорам при помощи уголков из металла и саморезов. После того, как основание подготовлено, можно монтировать диагональные стропила. Крепление стропил шатровой крыши производится четко параллельно между собой. Верхний край закрепляется в коньковом узле, а основание фиксируется на мауэрлате.

Следует иметь в виду, что стропильная система в шатровых крышах бывает висячей или наслонной. Конкретный вариант будет зависеть от размера строения, на широких пролетах, более 5-6 м оптимально использовать висячие стропила. Чтобы правильно установить стропильные ноги, следует монтировать их попарно из противоположных углов. Верхний край каждой ноги спиливается под углом, так чтобы в собранном виде балки плотно прилегали друг к другу. Нижняя часть стропил выступает за стены на величину, равную ширине свеса. Чаще всего, данный параметр не превышает 50 см.

Чтобы стропила были максимально надежно зафиксированы их укрепляют нарожниками и подкосами, а также притягивают проволокой к закрепленным на стенах штырям. После того, как стропила установлены и укреплены, можно переходить к настилу обрешетки и дальнейшей подготовки кровельного пирога под финишное покрытие.

Рекомендуем изучить:

Шатровая форма считается одной из наиболее оригинальных конструкций для крыши. Однако, стропила шатровой крыши отличаются сложными расчетами. Именно поэтому браться за возведение подобной системы стоит лишь в том случае, если у пользователя имеются определенные навыки инженерного и столярного дела. В целом же можно отметить, что именно данный тип кровли поможет выгодно подчеркнуть индивидуальность любого строения и изысканный вкус владельцев дома.

Видео по теме:

Посмотрите еще статьи:

устройство стропильной системы, особенности монтажа, фото

Одна из разновидностей вальмовой крыши – шатровая, в виде четырех треугольных скатов соединяющихся на вершине без посредства конькового бруса. Данная конструкция кроме эстетики имеет конструктивные особенности, в частности снижает нагрузку на стены постройки.

В чем заключаются особенности шатровой крыши, и как собрать такой тип кровли. Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Особенности шатрового стропильного каркаса ↑

Конструкция конвертом главная особенность шатровой крыши. Сборка осуществляется на основе четырех накосных (наклонных) стропил, к которым потом крепятся нарожники.

Такое устройство позволяет получить несколько преимуществ:

  • Опора на 4 ноги дает возможность равномерно распределить нагрузку на стены к тому же общая масса системы намного ниже, чем у двухскатной, или другой аналогичной.
  • Также шатровая конструкция имеет более низкий силуэт, что позволяет уменьшить фактор парусности (ветровой нагрузки).
  • Четырехскатная крыша за счет одинаковых 4 граней укрепленных нарожниками намного прочнее в сравнении с двухскатными, датскими и голландскими вариантами.
Но, имеется и один недостаток – под таким вариантом стропильной системы очень сложно обустроить мансардный этаж. И если планируется второй этаж за счет чердака, придется отказаться от подобного проекта.

Однако шатровые крыши могут иметь не только четыре ската, но и больше, за счет увеличения количества наклонных стропил. Но, такие варианты используются либо как один из элементов другого типа кровли, или же на постройках имеющих сложную многоугольную форму.

Конструктивные элементы ↑

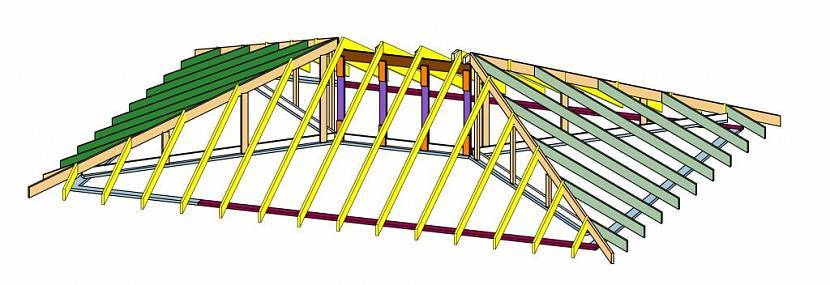

Стропильная система состоит из следующих деталей:

  • Коньковый узел, заменяет отсутствующий брус на вершине. В данной точке соединяются четыре наклонных стропила.
  • Скаты. Выполнены они в виде треугольных вальм с различным углом наклона (оптимально от 20 до 50°).
  • Свесы. Карнизы скатов крыши, обеспечивающие защиту стен от затекания осадков. Наиболее эффективно работают свесы с вылетом минимум 400-500 мм.

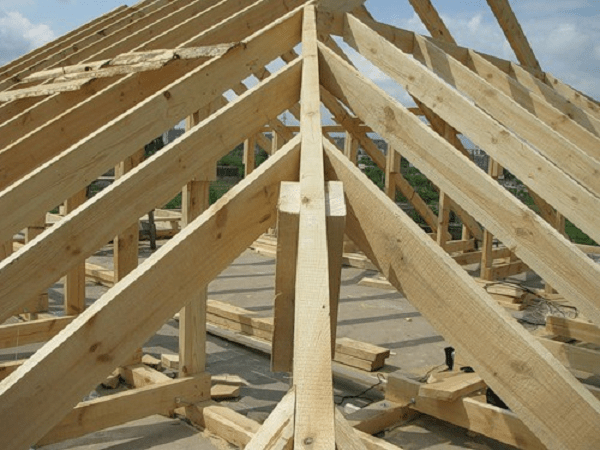

  • Накосные стропила, основа шатровой крыши, обычно это 4 бруса с опорой на углы постройки, и соединяющиеся в одной точке на вершине.
  • Нарожники, заменяют в каркасе конструкции стропильные ноги, соединяются на накосных балках. Основная задача укрепить основание, и создать основу для крепления обрешетки.
Естественно вся система собирается с опорой на мауэрлат, и вертикальных опорных стоек усиливающих стропила.

Схемы сооружения каркаса ↑

Шатровая стропильная конструкция, как и другие аналоги, может собираться по двум принципам:

  • Наслонная система. Основные наклонные стропилины имеют две точки опоры – в верхней точке и по углам. Такая конструкция более распространенная в шатровых типах крыш.
  • Висячая. В данном типе стропила имеют одну точку опоры внизу, а поддерживаются вертикальной стойкой (или несколькими).
Последний вариант более сложный в исполнении, а в случае ремонта, приходится демонтировать многие другие, неповрежденные детали.

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.

Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м . При большем пролете под стропила необходимо установить подкосы.

Расчеты шатровой крыши ↑

На этапе проекта следует сделать предварительные подсчеты параметров конструкции, выбрать оптимальные угол наклона и длину скатов. От этого будет зависеть количество необходимых пиломатериалов, а также площадь кровельного настила.

  1. Углы наклона скатов крыши подбираются в соответствии климатических особенностей региона, а также от индивидуальных особенностей строения. Расчет проще всего произвести с использованием онлайн калькуляторов, для чего потребуется знать ширину основания, и высоту конька. После проведенных подсчетов определяется тип кровельного настила, как наиболее соответствующих углу наклона скатов.
  2. Высота конькового соединения определяется в процессе расчетов углов наклона крыши. Вычисляется по формуле вычисления сторон прямоугольного треугольника.

a=√(c2-b2 )

Где a – нужная высота конька, c – протяженность ската, а b – основание (от крепления внизу до средины).

  1. Также рассчитываются различные возможные нагрузки на стропильную систему: снеговые, ветровые,

Давление снега на каркас крыши можно подсчитать по формуле:

S=µ×Sg

  • S, это искомая нагрузка снегового покрова, измеряемая в килограммах на квадрантный метр площади.
  • µ – коэффициент угла наклона ската (от уклона крыши α)
  • Sg – снеговая нагрузка в данном регионе.
Угол наклона α определяют делением высоты конька на половину протяженности ската. Либо можно руководствоваться данными с таблицы.
Частное H/LУгол α°
  0.2715°
0.3620°
0.4725°
0.5830°
0.735°
0.8440°
145°
1.250°
1.455°
1.7360°
2.1465°
Снеговая нагрузка определяется для конкретного региона по карте. Территория Российской Федерации имеет разграничение на 8 районов с различной нагрузкой. Для Москвы, это значение составляет 180 кг/м², Калининграда – 120, а Уфы – 320кг/м².

Соответствующий материал можно найти в СНиП 2.01.07-85 «Нагрузки и воздействия»

Ветровые нагрузки подсчитываются по следующей формуле:

Wm=Wo×K×C

Wm – искомое давление ветра на конструкцию крыши;

Wo – норма ветрового давления для конкретного региона (найти можно в СНиП 2.01.07-85 Таблица 2).

K – коэффициент изменения давления ветра с учетом высоты постройки;

C – коэффициент аэродинамический.

В приведенной таблице можно взять коэффициенты изменения давления ветра с высотой для конкретного типа местности.

Высота строения в метрахНа открытой местности Пересеченная местность (есть препятствия с высотой более 10  метров)Городская застройка
до 5-ти



0,75



0,5



0,4



5-10



1



0,65



0,4



10-20



1,250,850,53

Руководствуясь нормативной документацией с приведенными таблицами, подбирается соответствующий материал для стропил, а также его необходимое сечение.

После приготовления проекта с необходимыми данными можно приступать к сборке конструкции, с соответствующим типом кровельного пирога.

Монтаж ↑

Вся работа проводится в несколько этапов:

  1. Сборка стропильной системы.
  2. Выбор и укладка требуемого пирога крыши.
  3. Кровельные работы.

Для получения качественного результата нужно следовать рекомендациям.

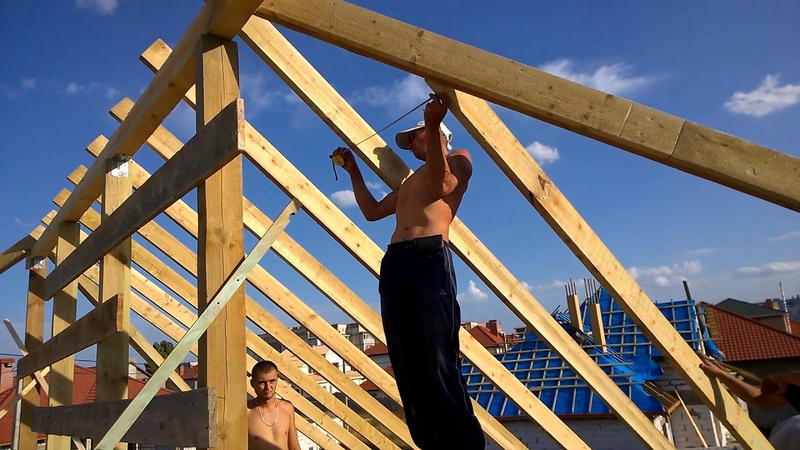

Сборка стропильной системы ↑

Важно соблюдать пошаговый монтаж, с использованием соответствующих материалов.

  • Первоначально на внутренний срез стен постройки укладывается мауэрлат (брус сечением 150×150 мм). Крепление осуществляется на шпильки, вмурованные на стадии кладки.
  • Сборка стропильного каркаса начинается с установки наслонных балок по выбранной схеме (наклонной или висячей). Материал сосновая доска сечением 50×100, 50×150 мм.
В качестве крепежа используются гвозди 150 мм, или скобы, заготовленные с обожженной проволоки 6мм.
  • К установленным наклоннным стропилам монтируются нарожники. Закрепляемые встык, или черепковым способом с врубкой нижнего угла торца балки. Крепеж обеспечивают гвоздями 80-100 мм.
При этом используется два типа расположения нарожников встык или в разбежку. В первом варианте торцы с двух сторон располагаются один напротив одного, а во втором, чередованием в шахматном порядке.

После сборки основного стропильного каркаса приступают к монтажу кровельного пирога.

Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.

Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.

Кровельный пирог шатровой крыши ↑

Современную крышу лучше собирать по принципу теплого кровельного пирога с вентиляцией. Технология следующая.

  • С внутренней стороны обязательно изначально крепят слой паробарьера. Полотнища расстилают внахлест, с последующей фиксацией деревянными рейками.
  • Следующим слоем укладывают теплоизоляцию. Лучше всего использовать минеральную вату, с толщиной плиты минимум 100 мм, а при жилом чердаке 200 мм.
  • Обязательное наличие качественной гидроизоляции, которую обустраивают поверх утеплителя (рулонные типы материала). Монтаж осуществляется внахлест (примерно на 10 см), снизу вверх минимум 100-150 мм, без провисаний и складок. Крепят гидроизолирующий слой рейками обрешетки, набиваемыми вдоль стропил. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.
  • Поверх реек крепления водозащитного слоя, изготавливается контробрешетка. С горизонтальным расположением брусков, которые рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения. Фиксируются элементы гвоздями к стропилам и обрешетки.
Если используется мягкий кровельный настил, обрешетка должна быть сплошной. Для этого идеально подходит плита OSB-3!

После чего приступают к созданию кровельного настила.

Кровельные работы ↑

При перекрытии шатровых крыш лучше всего использовать битумную черепицу или другой штучный кровельный материал. При использовании длинных листов металлочерепицы или профнастила будет больший перерасход, вследствие кроения под треугольные формы скатов.

Монтаж проводят, следуя рекомендациям производителей конкретного типа материала, и соответствующего крепежа.

Завершает кровельную эпопею установка снегозадержателей и водосточных систем.

И если по второму пункту стоит придерживаться общепринятых методов сборки, то устройства подбираются исходя с индивидуальных параметров крыши.

На скатах с крутыми наклонами преимущественно монтируются барьерные типы устройств снегового сдерживания, а если угол уклона небольшой, нужны пропускные снегорезы.

Обратите внимание

Отдельно подбираются конструкции для мягких крыш, на которых чаще всего монтируют несколько рядов бугелей (снегосдерживающих крючьев). Такие точечные системы применяются на скатах с уклоном до 30°.

Сборка любой крыши требует точного соблюдения нормативных правил, для чего на всех этапах от расчетов до кровельных работ обязательно следуют рекомендациям.

© 2021 stylekrov.ru

Шатровая крыша: конструкция и устройство

Хотите построить дом, который был бы оригинальным, интересным и имел современный внешний вид? Тогда следует подробно изучить устройство шатровой крыши. Она разительно отличается от простых конструкций с одним или двумя скатами. С другой стороны, устройство такой крыши требует определенных навыков и опыта в строительном деле. Не зря говорят, что эта конструкция одна из наиболее сложных в реализации.

Многие специалисты соглашаются, что устройство четырехскатной крыши позволяет получить не только эстетически привлекательный, но и надежный элемент здания. В отличие от конструкций другого типа здесь требуются точные расчеты и вычисления, ошибки в которых могут привести к потере эстетической привлекательности и более печальным последствиям. Давайте познакомимся с особенностями шатровой крыши.

Достоинства и недостатки шатровой крыши

Чем эта конструкция отличается от других? Главная особенность в том, что основание должно иметь квадратную или, в качестве исключения, прямоугольную форму. Конструкция шатровой крыши предполагает, что каждый из четырех скатов будет выполнен в виде равностороннего треугольника, а их вершины соединяются в одном центре. Однако это не строгое правило – скатов может использоваться и на порядок больше, некоторые изделия вообще выполнены в круглой форме. Шатровая конструкция возводится по принципам симметрии, и их очень важно придерживаться.

Одним из самых сложных этапов при обустройстве конструкции шатровых крыш является точность расчетов стропильной системы. Конечно, можно не рисковать и доверить эту работу профессиональному архитектору или же найти типовой проект в интернете (правда, нет гарантии, что в нем не будет ошибок). Если же у вас есть определенный опыт, и вы не боитесь расчетов, тогда их можно произвести самостоятельно. Не пожалейте времени и перепроверьте полученные результаты.

Некоторые тонкости расчета конструкции четырехскатной крыши

Может показаться, что схема четырехскатной крыши не представляет собой ничего сложного. Стропильная система будет выполнена в форме равнобедренных треугольников, в основании которых будет лежать верхняя часть стены, остается лишь вычислить угол, образуемый скатами. Рассчитайте площадь одной фигуры и умножьте ее на их количество – так вы узнаете общую площадь будущей конструкции стропил и сможете приблизительно определить количество необходимого кровельного материала.

Конструкция четырехскатной крыши может быть реализована и в случае, когда основанием является прямоугольник. Только придется рассчитать площадь треугольника и трапеции, после чего умножить их на два. Для нахождения площади треугольника и трапеции необходимо воспользоваться формулами из геометрии и, как правило, это не составит особых затруднений.

От расчетов к строительству

Конструкция типичной шатровой крыши обустраивается на деревянном основании. Если сооружение построено из дерева, тогда достаточно подготовить верхнюю обвязку. При сооружении стен из блоков или кирпичей придется дополнительно обустроить мауэрлат. В кирпичных домах поверх них заливается стяжка, в которую устанавливаются деревянные закладные элементы. При использовании газобетона, шлакоблоков и других блоков можно просто подготовить бруски такой же высоты и заложить их между элементами кладки. Устройство четырехскатной крыши предполагает использование обилия деревянных элементов: досок и брусьев различных размеров и назначения.

Прежде чем изготавливать каркас, обязательно проведите их антисептическую и противопожарную обработку. Таким образом вы сможете с минимальными затратами продлить срок эксплуатации конструкции.

Когда поверхность будет обладать необходимой прочностью, закрепите с помощью саморезов к деревянным брускам опорные брусья и лежни. Мауэрлат будет использоваться в качестве основания для стропильной системы, поэтому его обустраивают по периметру внешних стен. Следующим этапом станет изготовление стропильных ферм. Они бывают различных видов: боковые стропила треугольной фермы, стропильные фермы для соединения в коньковый узел, также используются диагональные стропила.

Обустройство четырехскатной крыши предполагает точное выполнение работ, особенно это относится к сооружению стропильной системы. К тому же каркас должен отличаться высокой надежностью и быть абсолютно симметричным.

Все размеры должны быть идеально выдержаны и быть одинаковы для каждой стороны.

Обустройство стропильной системы – создаем каркас крыши

Для начала каркас обустраивается из накосных стропил, на которые передается наибольшая нагрузка, после этого устанавливают центральные элементы. В последнем случае длина изделий должна быть одинакова, а между собой они должны располагаться параллельно. Один их край закрепляют в коньковый узел, а другой – к изготовленному ранее мауэрлату.

На некоторых участках каркас состоит из различных типов стропил, которые соединяются в одном месте. В этом случае выполняется двойной подрез, при этом в местах скосов необходимо добиться совпадения плоскостей одинаковых стропил.

Следующим этапом станет монтаж стропил, которые расположены по диагонали по направлению к угловым элементам. Черепковый брус поможет увеличить надежность четырехскатной крыши и сделать каркас более прочным. Он закрепляется с двух сторон на накосных стропилах.

Крепление черепкового бруса выполняется в разбежку на различных участках диагонально уложенных стропил.

Чтобы каркас получил дополнительную прочность, используется поперечная балка, которая соединяет центральные стропила.

Обеспечиваем гидро- и теплоизоляцию

На следующем этапе обустройства четырехскатной крыши необходимо уложить гидроизоляцию. Выполняют работу снизу вверх, минимальный нахлест составляет 10 см. Когда пленка будет надежно закреплена, поверх ее набивается контробрешетка. Ее устройство совсем несложное: к стропильным ногам просто прибиваются дополнительные бруски. Благодаря контробрешетке гидробарьер будет хорошо держаться, а сама крыша проветриваться.

Под кровельным покрытием укладывается теплоизоляционный материал, который закрывается паробарьером. Если помещению требуется придать эстетическую привлекательность, конструкция может иметь декоративную отделку. Далее на четырехскатной крыше монтируется кровельное покрытие. Стоит отметить, что шатровая конструкция предполагает значительный перерасход материала, ведь потребуется выполнять множество резов.
Несомненно, при изготовлении шатровой крыши придется поработать не только руками, но и выполнить немало расчетов. Однако ваши усилия не окажутся напрасными! Ведь, в конце концов, вы получите надежную конструкцию, которая будет долгие годы радовать глаз и защищать ваш дом от непогоды. А оригинальность шатровой крыши не оставит равнодушным ни одного вашего гостя!

Крыша шатровая узлы чертежи. Расчет шатровой крыши. Процесс монтажа конструкции наслонного типа на кирпичном здании

Даже если бы она не была так названа, все равно любой бы назвал эту четырехскатную крышу именно шатровой, настолько она напоминает шатер. Благодаря отсутствию фронтонов и сравнительно коротких балок стропил, ее считают одной из самых экономичных.

Шатровая крыша по конструкции – это четырех- или многогранная пирамида. Скаты ее имеют вид равнобедренного треугольника. Вершины их сходятся в центре крыши в верхней ее точке. Надо отметить, что органичнее шатровая крыша смотрится на квадратных основаниях. Определенный наклон скатов дает возможность отводить талую и дождевую воду качественно и надежно.

Есть и несколько необычные по форме шатровые крыши – со значительно большим числом скатов или симметрично круглая. Схема такой крыши достаточно проста, но устройство шатровой крыши имеет свои сложности и много важных нюансов.

Стропильная система

У шатровых крыш стропильные системы по конструкции могут быть и наслонные. Первые, как правило, используют при больших пролетах, если в качестве опоры могут выступать только наружные стены. В этом случае создается горизонтальная распирающая сила. Чтоб ее уменьшить прибегают к помощи металлических и деревянных затяжек.

Строить и ремонтировать подобную крышу довольно сложно. Поэтому при выборе стропильной системы предпочтение чаще отдают наслонной – она более удобна в монтаже и к тому же более экономичная. Это самый подходящий вариант для крыш, угол наклона которых не больше 40°.

Для установки наслонной системы необходима несущая внутренняя стена либо дополнительные опоры, соответственно, посередине крыши. Так как у такой крыши самое меньшее пара точек опор, в коньке и на стропильных ногах, распора на стены не создается. Между опорами стандартный пролет должен быть порядка 4,5 м. При большем пролете под стропила необходимо установить подкосы.

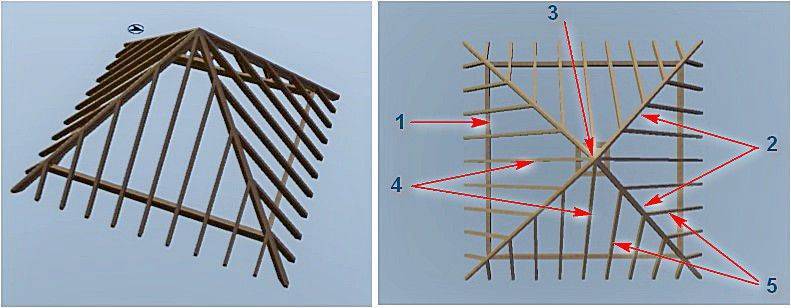

Основными составляющими конструкции стропильной системы у шатровой крыши являются:

  • накосные (диагональные) стропила, расположенные по углам базового каркаса крыши;
  • мауэрлат – балка, являющаяся опорой для нижних концов стропил;
  • нарожники (укороченные стропила), которые крепят к накосным стропилам;
  • подкосы, являющиеся опорой для ног;
  • ригели, прогоны, лежни, всевозможные дополнительные опоры для придания жесткости конструкции шатровой крыши.

Устройство шатровых крыш: начало и завершение



На основе заготовленного шаблона из бруса, бревен и пиленых досок прямо на земле собирают основные узлы и стропила конструкции. Толщина материала зависит от шага стропил, длины ее ноги, уклона крыши и рассчитанных нагрузок.

Для кирпичных (каменных) домов опорный брус (мауэрлат) располагают на внутренней части предварительно выровненных стен с обязательной гидроизоляцией бруса, скажем, рубероидом. В деревянной постройке функции мауэрлата может выполнить верх сруба или верхняя обвязка в случае каркасного здания.

  • Начинают с постройки основания – укладывают на стены мауэрлаты и лежни (не забыть уложить на кирпичную кладку прокладочный влагостойкий материал).
  • Настилав на мауэрлаты подмости, из двух противолежащих углов поднимают накосные стропила и соединяют в коньковом узле. Не рекомендуется делать врезки непосредственно в мауэрлат, чтобы его не ослаблять (поэтому лучше использовать врезанную балку).
  • Шатровая крыша несколько отличается от прочих видов , поскольку в них нет прогона, и диагональные стропила должны соединяться в коньковом узле. Таким образом, следующим шагом поднимают оставшиеся накосные стропила, подгоняют врубки и затяжками скрепляют их в коньке. Дополнительную прочность такого типа стропильной системе придает дополнительная стойка в центре в виде подпорки.
  • В завершении устанавливают нарожники со стойками и подкосами. Для усиления стропильных ног и придания им дополнительной жесткости устанавливают шпренгели.


Главным условием устройства шатровой крыши является установка диагональных (накосных) стропил строго под прямым углом.

Для эффективной защиты стен от влаги расстояние между наружной гранью стены и свесом стропил должна быть не менее полметра. Если же стропила недостаточно выступают, то их удлиняют при помощи «кобылки» – обрезка доски на ребро.

Стропила обязательно должны быть скреплены со стенами. В случае кирпичных (каменных) используют хомуты из проволоки (4-6 мм), которые надевают на стропила, а деревянных – используют металлические скобы.

После создания стропил, переходят к внутреннему устройству: укладке обрешетки, паро- и гидроизоляции, кровельного материала.

Внутреннее устройство шатровых крыш

Гидроизоляционную пленку расстилают внахлест (примерно на 10 см), снизу вверх. Ее нижний край должен располагаться на карнизной планке. Слои у конька соединять не рекомендуется, для улучшения вентиляции утеплителя.

Затем на крышу набивают контробрешетку, брусья которой рекомендуется располагать вдоль ног стропил, высотой не выше 5 см. Она с одной стороны удерживает в исходном положении гидроизоляцию, с другой – обеспечивает вентиляцию сооружения.

Крышу изнутри отделывают утеплителем, после чего накрывают слоем пароизоляции.

Кровлю шатровой крыши можно выполнить из разнообразных материалов, скажем, ондулина, металлочерепицы, мягкой и керамической черепицы и т.д.

Шатровые крыши эффектно возвышаются над частными домами, флигелями, беседками, летними кухнями. Сооружают их чаще всего над квадратными в плане коробками. Реже устраивают над объектами, напоминающими правильный многоугольник с четным количеством сторон. В списке преимуществ шатровой крыши значатся все виды плюсов четырехскатных кровельных конструкций. Они экономичны и превосходно сопротивляются атакам атмосферных явлений. Правда стропильная система шатровой крыши возводится по особым правилам. Их стоит изучить домашним мастерам, желающим потрудиться на поприще самостоятельного кровельщика.

Крыша конвертом – второе название шатровой конструкции, отображающее ее конфигурацию в плане. Строительство шатрового каркаса проводится по правилам, которые регламентирует , но с соблюдением собственной специфики. В конструкции напрочь отсутствует конек как таковой. Его функцию выполняет центральная опора, в вершине которой сходятся все несущие стропильные элементы.

В геометрическом смысле шатровая крыша сложена четырьмя или более равнобедренными треугольниками. Основания треугольников опираются на стены через мауэрлат, верхние венцы или выравнивающие доски. Вершины либо наслоняются на опорный столб, либо упираются друг в дружку.

Выбор способа сооружения

По аналогии со скатными крышами в устройстве шатровой конструкции используются два вида стропильных ног:

  • Наслонные – стропилины, имеющие две надежные опоры в верхней и нижней части. Применение наслонных стропильных ног возможно, если в обустраиваемой коробке есть внутренняя стена, на которую водружается центральная опора. Вместо стены может использоваться опорный столб, установленный на подвальное или на чердачное железобетонное перекрытие.
  • Висячие – стропилины, имеющие только одну нижнюю опору. Их устанавливают, если обустраиваемая коробка не обладает внутренней стенкой, а монтаж центрального столба нецелесообразна.

Выбор наслонного или висячего типа стропилин определяет способ установки элементов прочих деталей конструкции.

Чаще всего в сфере устройства над частными домами стропильных систем для шатровых крыш используется наслонная технология. Висячая схема сложнее в монтаже и неудобна в ремонте. Часть ее составляющих взаимозависима, поэтому при замене испорченных элементов нередко приходиться заодно демонтировать неповрежденные детали.

Диагональные и укороченные стропилины

Углы коробки и вершину шатровой конструкции соединяют диагональные или по-другому накосные, они же угловые стропилины – обязательные участники сооружения четырехскатных крыш. Это самые длинные и наиболее нагруженные элементы стропильной системы. Именно на них опираются укороченные стропилины — нарожники, формирующие плоскости треугольных скатов четырехскатных крыш — вальм. Если длина диагональной стропилины более 4,5м, ее сооружают из двух досок, сшитых метровым отрезком аналогичного материала. Вообще по правилам накосные ноги принято изначально делать из двойной сшитой доски, предназначенной для изготовления центральных вальмовых стропильных ног и нарожников.

Ширину доски, из которой планируется построить каркас для утепленной крыши, рассчитывают с учетом формирования вентиляционного зазора в 2-3см. Он должен образоваться между верхней плоскостью ската, формируемого стропильным каркасом, и плитами теплоизоляции. Например, если толщина утеплителя 125мм, то ширина доски должна быть 150мм и т. д. Если размеры предложенного на рынке или в строймаркете материала не позволяют создать вентиляционный зазор необходимых размеров, то к стропилинам с наружной стороны прибивают контробрешетку из бруска.

Дополнительные опоры для накосных элементов

Чтобы повысить жесткость конструкции и предупредить провисание длинных накосных ног, под них устанавливают дополнительные опоры. Число и тип дополнительных опор зависит от размера пролета, перекрываемого диагональной ногой:

  • При расстоянии до 7,5м жесткость диагональной ноги обеспечивает только подкос, расположенный в верхней части пролета.
  • При расстоянии от 7,5 до 9м кроме подкоса устанавливается еще и опора в нижней части, расположенная на расстоянии примерно в четверть длины пролета от крайней точки. В качестве дополнительной опоры используются или обычные стойки из бруса, или шпренгельные фермы Т-образной перевернутые низом вверх.
  • При расстоянии свыше 9м по центру устанавливается еще одна дополнительная опора, которую строительные нормы позволяют устанавливать только на ж/б перекрытие.

Подкосы устанавливают под произвольным углом от 45º до 53º, шпренгели, шпренгельные фермы и стойки строго вертикально.

Варианты решения «конькового» узла

В устройстве каркасов для шатровых крыш, естественно, не используются коньковые прогоны. В преобладающем количестве случаев диагональные стропилины и центральные ноги вальм врубками опирают на единый несущий столб. У единственной для шатра верхней опоры в свою очередь также имеется три варианта опирания:

  • На нижнее перекрытие. Это не самый востребованный метод, отнимающий часть полезного пространства и определяющий характерные порядки в проектировании. Зачастую его применяют в устройстве летних беседок, что позволяет использовать массивный несущий столб для устройства вокруг него общего стола, к примеру.
  • На балку перекрытия, уложенную на внутреннюю несущую стену. Чаще всего в малоэтажном строительстве фигурирует именно указанный вариант как наиболее рациональный. Иногда на балку укладывается лежень, к которому разумнее крепить подкосы, чтобы не ослаблять перекрытие.
  • На соединенные уголками верхние пятки центральных вальмовых стропилин. При указанном способе соединения на мауэрлат может передаваться распор. Потому каждая вальма оснащается стяжкой-ригелем.

Характерные способы сооружения стропильной системы с опорой или без под шатровую крышу изображены на фото и схемах:

Нюансы установки нарожников

Нижний узел крепления укороченных стропилин – нарожников устраивается по аналогии с узлами центральных вальмовых ног. Если они установлены по наслонной технологии, не следует отступать от принципа. Верхнее опирание на диагональный элемент выполняют разными способами:

  • Путем врубки в цельный брус, использованный для устройства накосной стропильной ноги.
  • Через опирание на прибитый вдоль нижнего края диагонали вспомогательный брусок.
  • Посредством банального прибоя двумя-тремя гвоздями размером 82мм, если к нарожникам не предъявляются повышенные требования по прочностным показателям.

Самой разумной по праву считается установка через опорный брусок, прибитый заподлицо с нижней гранью накоса. И прочностные показатели диагональной ноги не пострадают, и монтаж нарожников пройдет в более резвом темпе. К тому же не нужно будет соблюдать разбежку укороченных стропилин при разметке и установке. А вот при креплении врубками верхним пяткам нарожников запрещено сходиться в одной или в близко расположенных точках.

Шаг установки как стандартных, так и укороченных стропилин утепленной крыши обычно равен ширине . Однако если верхние узлы крепятся гвоздями или врубками допустимо изменение шага, чтобы сместить верхние пятки смежных скатов относительно друг дружки.

Пример сооружения шатровой крыши

С тонкостями строительства шатровой стропильной системы и вариациями на ее тему мы ознакомились, теперь рассмотрим непосредственно процесс с подробным исследованием этапов. Основой для сооружения у нас будет коробка габаритами 10×10м с несущей внутренней стенкой посередине.

Перед работой устраиваем мауэрлат по периметру так, чтобы он лег заподлицо с внутренним контуром коробки. Укладываем его и по внутренней перегородке. Вдоль наружного контура кирпичной стены сооружается бортик в один кирпич, необходимый для компенсации распирания. Между собой брусья деревянной рамы мауэрлата соединяются косыми прирубом, продублированным винтами, болтами или гвоздями. Угловые соединения укрепляются скобами, они же используются для соединения рамы к стенам. По установленному мауэрлату производится разметка нижних узлов стропильной системы.

Поверх выровненного в горизонт мауэрлата укладываются балки перекрытия, центральная часть которых опирается на несущую стену. Если одной длины бруса недостаточно для устройства цельной балки, состыковку двух элементов располагают непосредственно над несущей внутренней перегородкой. К торцам балок с соответствующим проекту шагом крепятся короткие балки — выносá, формирующие свесы над второй парой стенок коробки. Крепятся они к крайним брусьям с противоположной стороны на гвоздь или прочный стержень вроде шкворня, а внутренние углы крепления выносов дублируются уголками типа LK.

Установка опоры и вальмовых стропилин

Сооружение стропильного каркаса под шатровую крышу выполняется в три стандартных этапа. В течение первого из них производится установка опорной стойки и центральных вальмовых стропилин.

Строить старотовую несущую часть стропильной системы будем следующим образом:

  • Устанавливаем стойку проектной высоты прямо в центре перекрытия. Для изготовления стойки используем брус 150×150мм. Перед креплением вертикальность весьма ответственной детали выверяем отвесом. Если все хорошо, крепим гвоздями и скобами. Чтобы в процессе строительства центральную опору не перекосило, фиксируем ее дополнительно парой временных распорок.
  • Изготавливаем шаблон стропилины согласно наслонному методу. Примеряем доску к балке перекрытия и к установленной опоре. Для опирания верхней пятки будет сделана врубка глубиной 5см. Поэтому для определения точной линии нижнего спила на балку нужно положить брусок аналогичной толщины, чтобы с его помощью без лишней мороки сразу отчертить все, что нужно.
  • По шаблону делаем только две противоположные стропилины, которые верхними спилами должны упереться друг в дружку. Монтируем их и крепим одним гвоздем, чтоб не беспокоили во время работы.
  • Проверенным путем следуем в изготовке и установке стропильных ног, расположенных в крест установленной паре. Верхний спил их обязан упираться в торец соединения первых стропилин.
  • После установки ноги сшиваются гвоздями между собой или соединяются с помощью металлических уголков.

Первая часть работы требует повышенного внимания и контроля к размерам, горизонтальным и вертикальным направлениям. Если в процессе ее производства все устроено идеально, дальше будет гораздо проще. Ничего подгонять, исправлять и делать каждый элемент в отдельности будет не нужно. Убедившись в безупречности строительства первой части стропильной системы, по периметру прибиваем карнизную доску.

Монтаж диагональных стропилин

Перед установкой накосных стропильных ног производится разбивка крыши шнуркой. Ее протягивают от вершины центральной стойки к углам, образованным карнизной доской. Ориентируясь на проекцию от шнурки в угловых сегментах крыши, примеряем, изготавливаем и устанавливаем угловые короткие балки. Для этого подходящий по длине отрезок бруса, который использовался для устройства перекрытия, прикладываем сверху на незаполненное угловое пространство. Расположившись снизу, очерчиваем линии предстоящих спилов. Крепим угловые выноса к мауэрлату и смежным балкам перекрытия гвоздями и металлическими уголками.

Приступаем к изготовлению и установке диагональных стропильных ног:

  • Выбираем любой из углов смонтированной части каркаса и в его верху буквально методом «ручного» подбора, но с помощью рулетки находим место, равное двойной толщине стропильной доски. Отмечаем его карандашом.
  • Прикладываем к вершине нашей «пирамиды» обрезок доски с размерами, равными сечению материала, примененного в изготовлении центральных вальмовых стропилин. Одно из ребер обрезка должно проходить точно вдоль шнурки. Чертим линию вертикального спила и выполняем его.
  • С помощью строительного угломера замеряем углы между смежными уже установленными стропилинами. Полученный результат следует разделить пополам, т.к. в угол нужно поместить элемент, сшитый из двух досок.
  • Запиливаем под полученным в результате деления углом край обрезка доски справа или слева по вертикали. В результате получили шаблон верхнего узла диагональной стропилины. Если ранее все было сделано без нареканий, то запиленный обрезок сможет послужить еще семь раз. Если нет, то все равно послужит, но с некоторыми корректировками и подгонками по месту.
  • Сложив вместе или временно сшив гвоздем два верхних шаблона, нужно снова провести примерку и отметить по факту местоположение врубки, если нижний край диагональной стропилины будет пересекать край стойки. Если для ее монтажа не потребуется врубка, в этом проще убедиться заранее, чем потом возиться с подгонками на крыше.
  • Внизу к шнурке прикладываем опять же обрезок доски, совместив его ребро с нашим натянутым ориентиром. Совмещенное ребро должно повторять центральную ось углового выноса. Отмечаем линию нижнего запила. Корректируем по вертикали край, согласно «показаниям» карнизной доски.
  • Аналогично проводим работы по производству зеркально развернутой нижней пары.
  • Пользуясь шаблонами, изготавливаем обе части диагональной стропильной ноги, которые после установки нужно сшить между собой с шагом 30-40см в разбежку.

Если длина пролета, перекрываемого накосной стропилиной, больше 4,5м, ее заведомо делают из четырех частей. Сшивают, к примеру, правую часть с верхним запилом и левую часть с нижним запилом. После их установки на место прямо на объекте нашиваются недостающие части.


Следуя описанному алгоритму, производится изготовление и монтаж еще трех накосов. Завершив фиксацию диагональных ног, устанавливают подкосы и опоры согласно описанным выше технологическим предписаниям.

Изготовление и монтаж нарожников

Центральные вальмовые стропилины уже красуются на положенном месте. Осталось заполнить некое подобие треугольников между диагональными и центральными вальмовыми ногами. Нижняя пятка коротких стропилин будет опираться на выноса и на балки, верхняя часть на накосные стропила.

По аналогии изготавливаем шаблоны с нижним и верхним запилом. Длину элементов замеряем по факту, согласно размерам и шаблонным сведениям изготавливаем нарожники и устанавливаем их. Остается устроить обрешетку, по которой производится , профилированного настила, шифера или другого типа покрытия.

Крыша конвертом для беседки

Вариантов применения шатровой технологии намного больше, чем может показаться непросвещенному в кровельном деле человеку. В качестве интересного примера, доступного для самостоятельного воплощения, рассмотрим методику сооружения двухъярусной крыши над дачной беседкой. Конструкция нетривиальная, но не слишком уж сложная.

По сути, над основной стропильной системой обычной шатровой крыши возвышается еще одна четырехскатная миниатюра. Только последовательность работ несколько иная:

  • Первым делом устанавливаются диагональные стропильные ноги.
  • Затем на проектной высоте монтируются сдвоенные перемычки, выполняющие работу ригелей стропильных ферм и основания для устройства верхнего шатрового купола. В плане перемычки должны сформировать квадрат с четко симметричными сторонами.
  • Центральные стропилины вальм крепятся вверху к перемычкам, внизу к мауэрлату, в описываемом случае к обвязке веранды.
  • Без особой оглядки на ослабление будущей стропильной системы, размечаются точки установки нарожников. Хоть крепить их предстоит гвоздями, легкой конструкции не слишком навредит примыкание верхних спилов нарожников к диагоналям в одном или рядом расположенном месте.
  • Шаблон для выполнения нижнего спила можно сделать один для всей вальмы. Для безукоризненной постройки он может быть вообще в единственном числе. Шаблонов для верхних спилов будет несколько: для стропилин, прилегающих к перемычкам, для ног, примыкающих к узлам соединения перемычек с диагоналями, и для элементов, присоединяемых к диагоналям, спилы будут различными.

Купол легче сделать на земле, а затем поднять его наверх. В приведенном примере у шатровой миниатюры имеются каркасные стенки, которые желательно обтянуть мелкой металлической или полимерной сеткой. Можно обшить светопроводящими панелями.

Это не единственный способ сооружения нестандартной крыши конвертом. Как еще можно построить стропильную систему шатровой крыши для беседки подскажет обучающее видео:

В пределах одной статьи трудно описать все возможные варианты сооружения крыш конвертом шатровой разновидности. Мы описали лишь общие принципы, придерживаться которых следует в области возведения стропильных каркасов для всех подобных крыш. Используя технологические принципы, можно самостоятельно спроектировать стропильную систему для любимой загородной собственности и с успехом воплотить планы.

Шатровая кровельная конструкция состоит из треугольных скатов. Как правило, количество скатов равно четырем, но при желании владелец может менять их число. Главное, чтобы готовая конструкция была надежной и симметричной.

Внешне подобная кровельная конструкция похожа на шатер, за что и получила свое название. В составе крыши нет фронтонов, что дает возможность дополнительно сэкономить на строительных и финишных кровельных материалах. При условии грамотного обустройства такая крыша будет иметь привлекательный и оригинальный внешний вид.


Обустройство шатровой крыши требует от исполнителя наличия специальных знаний и навыков. С возведением шатровой кровельной конструкции можно справиться своими руками. Главное – правильно выполнить необходимые расчеты и строго следовать инструкции при выполнении каждого мероприятия.

Прежде чем отправляться в магазин за требуемыми материалами, ознакомьтесь с порядком выполнения расчетов и составьте проект кровли, подходящий конкретно для вашего случая.

Основные сведения


Традиционно в состав рассматриваемой крыши входит 4 наклонных ската.

Если основание конструкции имеет форму правильного квадрата, площадь конструкции рассчитывается путем умножения площади одного кровельного ската на 4.


Однако если основание системы имеет вид прямоугольника, то для начала надо определить суммарное значение площадей двух разных прямоугольников, а затем увеличить полученное число в два раза.

Для установления площади кровельного ската, представляющего собой равнобедренный треугольник, необходимо умножить длину основания фигуры на значение ее высоты, а затем увеличить полученное число в два раза.

При выполнении расчетов вам нужно узнать значение площади карнизных свесов, имеющих форму равнобедренных трапеций. Этот расчет выполняется путем умножения высоты фигуры ровно на 50% значения суммы длин оснований трапециевидной фигуры.

Расчет шатровой кровельной системы может выполняться двумя способами. Первый предполагает расчет с использованием значения высоты конька и длины основания кровельной конструкции. В соответствии со вторым методом расчета необходимо учитывать значение длины диагонального стропильного элемента, а также длину периметра основы.

Помимо этого, в процессе расчета необходимо обязательно обращать внимание на параметры разнообразных дополнительных компонентов, входящих в состав кровельной конструкции. К числу таких элементов относятся:

  • диагональные стропильные ноги;
  • лежни;
  • опорные брусья;
  • стойки;
  • мауэрлат и пр.

Пример выполнения расчета


Чтобы принцип расчета был более понятен, вашему вниманию предлагается простой пример выполнения основных расчетных мероприятий. Исходные данные:

  • габариты дома – 6х6 м;
  • длина диагонального стропила – 521 см;
  • высота конька – 297 см;
  • наклон кровельных скатов – 35 градусов;
  • ширина карнизного свеса – 600 мм.

По первому из упоминавшихся ранее двух способов определите значение высоты кровельного треугольника. Для этого используйте теорему Пифагора, в соответствии с которой для расчета квадрата высоты нужно отнять от значения квадрата длины кровельного ската половину ширины основания, также возведенную в квадрат.

В рассматриваемом примере расчет покажет, что квадрат высоты равен 4,24 м в квадрате. По простой формуле можно определить, что площадь одного треугольного ската будет составлять 12,72 м 2 .

Ввиду того, что основанием крыши является квадрат со стороной 6 м, рассчитанное значение площади нужно увеличить в 4 раза. В итоге вы определите суммарную площадь кровельных скатов, равную в данном примере 50,88 м 2 .

Определите площадь карнизного света. Значение длины более короткого основания трапециевидной фигуры вы уже знаете – 6 м. Для установления длины большего основания нужно использовать простейшую форму, актуальную для таких фигур.


В соответствии с расчетами длина большего основания составит 704 см, а площадь фигуры в результате будет равняться 4,76 м 2 .

Чтобы установить суммарную площадь свесов умножьте рассчитанное на предыдущем шаге значение на 4.

В итоге суммарная сумма шатровой кровельной конструкции составит 69,91 м 2 .

Что нужно знать о системе стропил?


Шатровая кровельная конструкция может возводиться с применением наслонной либо висячей системы. Окончательный вариант подбирается в соответствии с условиями конкретной ситуации.

К примеру, собственноручно справиться с монтажом висячих стропил довольно трудно, да и на ремонт такой конструкции будет уходить нерационально много времени. Такие стропила обычно обустраиваются в тех ситуациях, когда в доме нет внутренних стен, и стропила могут опираться исключительно на несущие стены конструкции.


Наслонные же стропила более просты и финансово выгодны в обустройстве. Система размещается на средней несущей стене, а также промежуточных опорных столбах, зафиксированных на железобетонном основании.

Наслонные стропила чаще всего применяются при монтаже четырехскатных кровельных конструкций с наклоном более 40 градусов.

Важно подобрать правильный вариант опоры для системы кровельных стропил. Если дом каркасный, крышу надо опирать на верхнюю обвязку. В случае с кирпичными и каменными строениями функцию опоры выполняет мауэрлат, а при обустройстве крыши дома из сруба кровельную систему фиксируют к верхним венцам.

Определите оптимальное сечение стропильных ног. Для этого необходимо знать ряд параметров, а именно:

  • шаг монтажа элементов стропильной системы;
  • наклон кровельных скатов;
  • предполагаемую снеговую, ветровую и прочие нагрузки;
  • величину пролета и пр.

Важно знать основные параметры элементов кровельной конструкции шатрового типа.

Так, если стропильные ноги имеют длину, не превышающую 300 см, стропила нужно размещать с шагом на уровне 110-135 см. Оптимальный диаметр бревна для такой ситуации составляет 100 мм, а размер доски – 100х80 мм.


Если стропильные ноги имеют длину в промежутке от 300 до 400 см, их нужно крепить на расстоянии 140-170 см. Для обустройства такой стропильной системы рекомендуется использовать бревна диаметром 150 мм либо доски размерами 100х90 мм.

Если стропила имеют длину в пределах 400-500 см, их нужно крепить с шагом в пределе 110-135 см, используя для обустройства конструкции бревна, имеющие диаметр 200 мм, а также доски размерами 200х80 мм.


При обустройстве системы стропил из элементов длиной не больше 650 см стропила нужно размещать с шагом в пределе 110-140 см, используя для обустройства конструкции бревна диаметром 240 мм либо доски габаритами 220х120 мм.

Для обустройства прогонов используйте брус 100х50 мм либо бревна диаметром 160 мм.

Мауэрлат традиционно возводится из бруса 100х50 мм либо бревна диаметром 120 мм.

Стойки, ригели и подкосы делаются из бруса сечением 100х50 мм либо бревен диаметром 120 мм.

Важно, чтобы стропильные ноги имели строго одинаковую длину, а нарожники были состыкованы вразбежку.

Наиболее распространенный наклон скатов шатровых кровельных конструкций выдерживается в промежутке 40-60 градусов, однако в зависимости от параметров финишного кровельного материала уклон может несколько изменяться. Зависимость следующая:

  • при использовании черепицы уклон выдерживается в пределах 30-60 градусов;
  • при использовании листовых кровельных материалов и материалов на основе асбестоцемента уклон будет находиться в промежутке от 14 до 60 градусов;
  • при использовании рулонных материалов величина уклона составит 8-18 градусов.

Порядок монтажа крыши

Процесс обустройства шатровой кровли включает несколько этапов.

Первый этап

Составьте проект конструкции и сделайте необходимые расчеты в соответствии с приведенными ранее рекомендациями.


Второй этап

Купите требуемое количество материалов с учетом габаритов и характеристик, утвержденных проектом.

Третий этап

Уложите мауэрлат по всей длине строения. На него будут установлены стропильные ноги.


Если дом построен из кирпича, мауэрлат лучше всего укладывать по внутренней части стен. В данном случае между мауэрлатом и стеной необходимо проложить влагоизоляционный материал. Для гидроизоляции достаточно часто применяется рубероид. Чтобы стропильные ноги не провисали, нужно смонтировать решетку с соответствующими параметрами.

Если дом построен из дерева, с функциями мауэрлата в большинстве случаев сможет справиться верхняя часть сруба.

Четвертый этап

Установите опорную балку для стропил (прогон) вверху стропильной конструкции. Опорная балка должна быть размещена параллельно по отношению к мауэрлату. Рекомендованное расстояние между двумя упомянутыми элементами – до 450 см.

Пятый этап

Выполните монтаж диагональных связей, раскосов и подкосов.

Для изготовления диагональных связей обычно используются доски 250-450 мм. Их необходимо прибить к основе стропильной ноги.

Вам нужно обустроить запланированное количество скатов (обычно их 4). На этом этапе работайте в соответствии с имеющимися у вас чертежами.

Шестой этап



Теперь вы осведомлены в основных особенностях шатровой кровельной конструкции, знаете, в каком порядке выполняется расчет системы, какими должны быть ее основные элементы и в какой последовательности выполняется непосредственно обустройство крыши. Следуйте инструкции, одновременно ориентируясь на положения имеющегося проекта, и все обязательно получится.

Удачной работы!

Видео – Шатровая крыша своими руками

Иногда двухскатная крыша выглядит скучно и разрушает гармонию архитектурного стиля, поэтому дизайнерам приходится изобретать что-то более оригинальное. Один из таких вариантов с «изюминкой» — кровля шатрового типа. Изящная симметричная конструкция с одной стороны кажется простой, но в то же время поражает своей экзотичностью, отсылающей к эстетике востока или северным юртам.

Кровельные мастера советуют отказаться от самостоятельного возведения шатровой крыши в том случае, если вы не уверены в высоком уровне строительных навыков и опыте. Самый простой вариант – доверить проектные работы и монтаж профессионалам. Однако ничто не помешает вам разобраться в том, как устроена шатровая крыша и ее стропильная система, чтобы оценить возможность строительства своими силами.



Особенности конструкции

Шатровая крыша, конструкция которой может состоять из четырех и более скатов, в классическом варианте рассматривается как вид четырехскатной. Количество скатов зависит от геометрической формы основания крыши. Если перекрывают сооружение в виде квадрата, то их будет четыре, а если оно круглое, то их может быть пять-шесть и даже больше, главное условие, чтобы они были одинаковы по форме и размеру.


Конструкция шатровой крыши состоит из следующих частей:

Шатровая крыша конструируется, опираясь на принцип симметричности. Поэтому максимальной гармонии можно добиться, когда в качестве основания для нее используют круглое или квадратное сооружение. Для прямоугольного дома также можно построить шатровую крышу, однако это гораздо сложнее, чем если возводить вальмовую.

Преимущества

Шатровая крыша достаточно сложна в проектировании и трудоемка в монтаже, но, посмотрев на окружающие дома, можно увидеть, что она весьма популярна. Использование в проектах конструкции шатровой крыши дизайнеры объясняют ее преимуществами:

  1. Превосходные аэродинамические свойства, позволяющие шатровой крыше противостоять шквалистым и даже ураганным порывам ветра, без опасения срывания кровельного материала и обрушения чердака.
  2. Конструкция шатровой крыши с ее крутыми скатами позволяет забыть о таком малоприятном, рутинном мероприятии, как очистка кровли от снега.
  3. Шатровая крыша оставляет возможность обустройства просторного, жилого мансардного помещения. Однако ввиду отсутствия фронтонов, придется устанавливать дорогостоящие мансардные окна, которые монтируются прямо на скат.
  4. Оригинальный дизайн выделяет дома с шатровой четырехскатной крышей из рядов однотипных проектов с двухскатной треугольной кровлей.



Устройство стропильной системы

Стропильная система шатровой крыши – каркас на котором она держится, ее основа. В зависимости от выделяют висячую и наслонную разновидность. Висячие стропила опираются на две точки – мауэрлат и коньковый узел, а наслонные имеют дополнительную опору на вертикальную стойку, которую устанавливают на внутреннюю несущую стену. Выбор вида стропильной системы шатровой крыши зависит от планировки и площади дома.Опытные проектировщики кровли не рекомендуют использовать наслонную системы, если угол наклона скатов превышает 40 градусов.


Она состоит из следующих элементов:

Стропильную систему можно изготовить из металла или дерева. Дерево более дешевый, простой в обработке материал, однако он нуждается в предварительной обработке антисептиком, антипиреном для защиты от гниения и возгораний.

Нюансы конструирования

Устройство шатровой крыши начинают с проведения расчета и создания рабочего проекта. Помочь с этим могут не только архитекторы, но также специальные компьютерные программы. Они вычисляют угол наклона скатов, высоту конькового узла, сечение элементов каркаса.


Крыша шатрового типа способствует рациональному распределению тепла в доме, защищает от дождя, препятствует образованию снежной шапки, а также подходит для ажурной беседки, монументального респектабельного коттеджа!

Видео-инструкция

Возведение шатровых крыш действительно считается самыми сложными и трудоемким процессом. Но одновременно он признан и самым привлекательным из всей группы скатных конструкций, ведь недаром ее пирамидальными формами украшали строения замков, дворцов и церквей. Никто не спорит, что монтаж одно или двускатной крыши значительно проще и занимает гораздо меньше времени. Тем не менее, некоторым застройщикам трудно удержаться от соблазна придать своему дому неповторимый облик, используя архитектурные приемы. К тому же за всю историю строительства скатные крыши доказали свое превосходство над плоскими конструкциями практичностью и долговечностью.

Шатровая четырехскатная крыша является разновидностью вальмовой, с той лишь разницей, что в ней отсутствует коньковый прогон. Как раз эта отличительная особенность и есть тот «краеугольный камень», который многократно усложняет монтаж, поскольку на практике достаточно затруднительно работая на высоте, соединить все основные элементы конструкции в одну точку, однако все по порядку.

Стропильная система

Стропильная система четырехскатной шатровой крыши (рис.1) состоит из следующих частей:

1 – мауэрлат, опорный брус, который воспринимает на себя нагрузку от веса кровельной конструкции;

2 – лежень, представляет собой брус, расположенный в плоскости основания стропильной системы. Он служит опорным элементом для подкосов и стоек, поэтому его укладывают на несущие перегородки или на специальные кирпичные стойки, их размещают в области перекрытия. Не возбраняется укладка лежня непосредственно на перекрытие, в этом случае очень важно выдержать горизонтальность детали, поскольку это упростит процесс установки прогонов и стоек.

3 – диагональные или еще их называют накосные стропила, ими собственно и отличаются вальмовые крыши от других конструкций. Они являются основными ребрами жесткости всей конструкции, поэтому от их прочности и надежности будет зависеть устойчивость всей крыши.


4, 5 – еще один элемент, который встречается только в четырехскатных крышах, нарожники. Это укороченные стропила, которые верхней частью опираются на диагональные звенья конструкции, а нижней – на опорный брус. Различают центральные и промежуточные нарожники. Центральный – совпадает с высотой треугольника ската крыши и устанавливается под прямым углом к мауэрлату (поз.4 рис. 1). Остальные называются промежуточными и устанавливаются параллельно центральному.

6 – шпренгель (поз.б, рис. 2) или шпренгельная ферма(поз.а, рис. 2). Дополнительная опора для увеличения несущей способности накосных стропил. Вертикальная стойка крепится к основанию с помощью стальных нагилей и прямых скоб.

7 – стойки, выполняют ту же роль, что и подкосы, шпренгели и т.д.

Далее соблюдая масштаб, вычерчиваются контуры строения, и подбирается высота крыши. Каких либо четких правил в соразмерности стен дома и кровли не существует, тут уже каждый руководствуется чувством пропорциональности и своим вкусом. Как правило, угол наклона скатов варьируется в пределах 35 – 500, но надо помнить, что чем положе крыше, тем медленнее будет происходить с нее сход снега и дождевой воды, а значит, увеличивается риск пагубного влияния влаги во время эксплуатации. Чрезмерно высокие конструкции сложны в исполнении, а необходимость в дополнительных подкосах, стойках и ригелях приводит к неоправданному удорожанию работ. Кстати, не всегда стоит доверять расхожему мнению, что выбирая вариант четырехскатной крыши вы экономите на материалах из – за отсутствия фронтонов. К примеру, наличие капиллярной канавки в листах металлочерепицы, не позволяет использовать остатки на противоположной стороне крыши, что приводит к перерасходу кровельного покрытия и соответственно к дополнительным затратам. Поэтому, прежде чем остановить свой выбор на той или иной кровле, предварительный стоит сделать хотя бы приблизительный сравнительно – стоимостной анализ с учетом затрат на обрешетку, на расчетное количество покрытия и сопутствующую фурнитуры (ее стоимость порой составляет 30 – 45% от стоимости самого кровельного материала).

Расчёт элементов

После выбора формы крыши, производятся расчеты всех элементов стропильной системы. Поскольку в основном конструкция состоит из правильных геометрических фигур (прямоугольник, равнобедренный треугольник), то с помощью известной теоремы Пифагора все расчеты можно выполнить самостоятельно. Пример расчетов крыши показанной на рис. 3 приведен ниже. Согласно чертежа, мы имеем четырехскатную крышу, высота скатов одинакова, при условии, что в основании лежит квадрат. В случае если в плане дом представляет собой прямоугольник, то угол наклона скатов будет неодинаков, важно подобрать такое сочетание чтобы не утратилась внешняя привлекательность. На рисунке представлен первый вариант,

  • Lc – длина диагональных стропил;
  • h – длина карнизных свесов;
  • ао – высота крыши;
  • D – угол наклона скатов;
  • ebcf – карнизный свес.

Для того чтобы найти площадь ската нам потребуется известные значения подставить в формулу

S ската = (Lbc x ad)|2

Карнизные свесы проекции имеют форму трапеции, площадь их поверхности вычисляем следующим образом

S свеса = (Lbc + Lfe)|2 x dk

Поскольку все скаты имеют одинаковый угол наклона, общую площадь можно найти путем умножения площади одного ската на 4

S поверх.крыши = (S ската + S свеса) х 4.

В принципе, зная размеры основания дома и угол наклона скатов, можно определить величину любого элемента.

По завершению работ умственного труда, можно приступать к изготовлению элементов конструкции согласно расчетным данным. Хотелось бы обратить внимание, что разметку стропил рекомендуют вести по нижнему поясу, это сведет к минимуму количество ошибок при монтаже. А вот угол лучше отбивать с помощью шаблона и по средней линии, поскольку на искажение разметок может повлиять разница в сечении бруса, на обычном пиломатериале эти отклонения могут быть ± 15 мм. Так же в последнее время в качестве накосных стропил стали использовать металлопрофиль, в этом случае нужно будет уделить особое внимание утеплению крыши, т.к. тепловодность металла многократно выше древесины.

На рисунке 4 изображен план диагональной стропилы из дерева. Контур выемки для установки на мауэрлат производится так же с помощью шаблона.

Зачастую длина стропильных ног превышает размеры стандартных заготовок, удлинение до нужной величины производится путем наращивания доски или бруса доборными элементами. Стыковые соединения делаются внахлест, с выборкой четверти от толщины изделия на длину крепления. Так же используют способ косого прируба, с последующим закреплением болтами. В местах стыка обязательно устанавливаются стойки или подкосы, которые будут препятствовать прогибу во время эксплуатации крыши.

Способы сборки

Существует несколько способов сборки стропильной системы шатрового типа. Основное отличие заключается в наличие или отсутствие центрального столба. В первом варианте он использовать как составная часть конструкции, во втором, играет роль вспомогательного элемента. В любом случае соединение стропил в одну точку очень трудоемкая и кропотливая работа, и основная сложность состоит в подгонке диагональных стропил в верхней части конструкции. Можно предложить массу схем соединения стропил, но все таки будет лучше если вы это сделаете в индивидуальном порядке, с учетом всех параметров, которые могут повлиять на несущую способность крыши. В качестве примера предлагаем несколько вариантов

При опирании на столб процесс монтажа менее трудоемок и может быть выполнен самостоятельно. Вначале выставляются попарно противолежащие накосные стропила, крепятся к опоре, а затем собираются остальные элементы конструкции. Некоторые мастера утверждают, что можно еще больше упростить задачу, начав монтаж не с диагональных, а с центральных стропил. Такое изменение последовательности не нарушает хода работ, но однозначно облегчает ее.

Сборка стропильной системы без центральной стойки предусматривает предварительное соединение двух стропил на земле и привлечение подъемной техники.

Хотелось бы отметить еще несколько важных моментов, это особенность соединения диагональных стропил с нарожниками и усиление мауэрлата и накосных. Для компенсации сил, действующих на элементы конструкции, схема крепления предусматривает расположение промежуточных стропил в разбежку. Чтобы не уменьшить сечение опорного бруса (мауэрлата) и диагональных стропил и тем самым не снизить их несущую способность, не рекомендуется производить врубки в теле древесного массива. Поэтому специалисты советуют шатровые крыши монтировать по типу наслонных.

Чтобы не ослабить жесткость диагональных стропил (рис.5), их

Вальмовая крыша стропильная система: чертежи, правильный расчет

Важнейшая конструкция дома, оказывающая влияние на все строение в целом — является его крыша. Основные конструктивные особенности крыши зависят от многих факторов, таких как максимально допустимая нагрузка на стены, тип конструкции, вид кровельного материала и др. Вальмовая крыша стропильная система которой устроена не совсем просто, является тем не менее достаточно популярной конструкцией при строительстве. Основным её преимуществом считается, великолепная способность к самоочищению, а так же хорошей устойчивостью к сильным снегам и ветровой нагрузке.

Особенности конструкции вальмовой крыши

Широкое применение в строительстве вальмовая крыша нашла благодаря своей прочной конструктивной особенности, долговечности и достаточно оригинального дизайна, имеющий красивый внешний вид.

Конструкция крыши позволяет обустроить просторный жилой мансардный этаж с великолепными врезными окнами, а обтекаемая форма снижает аэродинамические нагрузки от сильных ветров.

Стропильная система вальмовой крыши состоит из четырех скатов: два из которых — боковые (имеющую форму трапеции), и еще два — вальмовые (в виде треугольников). Таким образом у конструкции получается две вершины, объединенные коньковым прогоном.

Основные конструктивные узлы

  • Коньковый прогон — основная несущая ось в верхней части крыши, которая является местом соединения всех четырех скатов. Выполняется из обрезной доски 50х200 мм.
  • Диагональные (накосные стропила) — важный несущий элемент каркаса, соединяющий углы дома с конковым прогоном. Выполняется из той же доски, что и коньковый прогон.
  • Стропила боковой крыши — выполняются из доски 50х200 мм. Крепится к коньковому прогону и боковым стенам строения либо мауэрлату. Основная их задача равномерно распределять боковую нагрузку на несущие стены.
  • Укороченные стропила (нарожники) — доска запилинная под определенным углом, которая крепится к диагональным стропилам и вальмовой части стене дома или мауэрлату. Таким образом соединение между нарожниками и конковым прогоном отсутствует.

Схема вальмовой крыши

Важно соблюдать основные правила связки конструктивных узлов, от качества их скрепления будет зависеть надежность и прочность всей конструкции. Для этого используйте только качественный пиломатериал и «ершеные» гвозди.

Схема соединения основных узлов конструкции

Виды вальмовых крыш

Вариантов исполнения вальмовых крыш достаточно много, помимо стандартной еще существуют: (полувальмовые голландские и датские, шатровые, а так же ломаные крыши).

Если к примеру длинна вальмового ската крыши меньше боковых, такую конструкцию называют полувальмовой (голландской). Такая конструкция с достоинством выдерживает сильные вытровые нагрузки, а благодаря резким скатам снег на ней практически никогда надолго не задерживается. Данный тип больше схож с классической двухскатной крышей, однако по своим характеристикам значительно превосходит её.

Полувальмовая крыша (голландская)

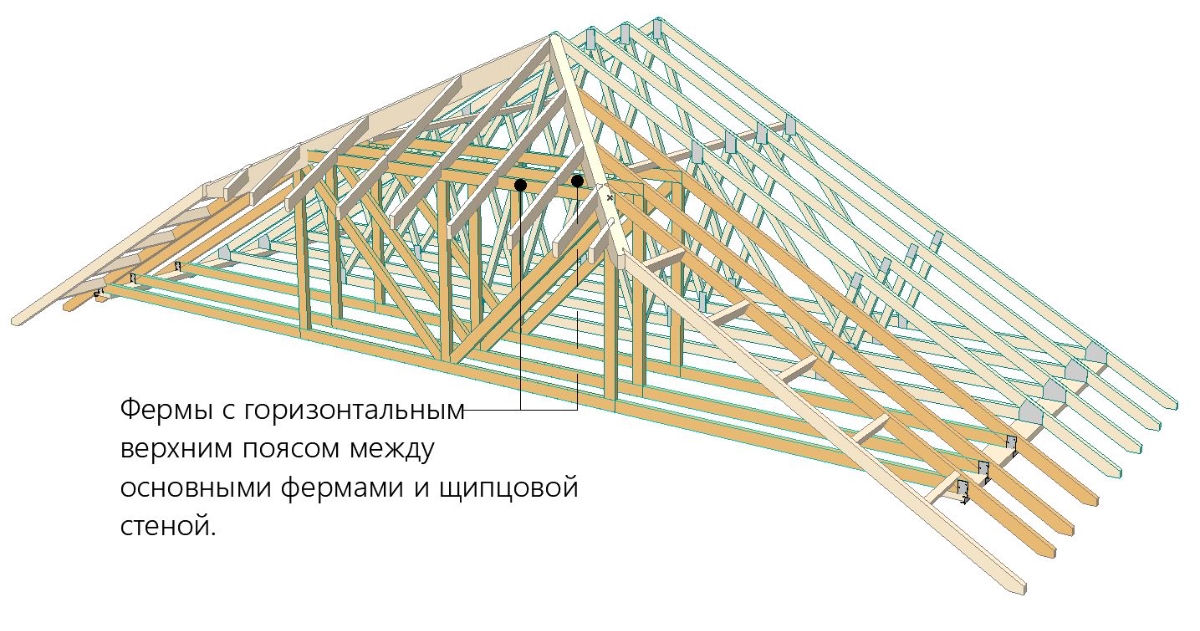

Датская полувальмовая крыша немного сложнее по исполнению. Отличие конструкции заключается в том, что вальмовая часть уже находится не снизу, а сверху вертикальный фронтон, который можно заменить красивой рамой со стеклом.

Датская полувальмовая крыша

Строениям со стенами одинаковой длинны (квадратными), великолепно подходит шатровая крыша. В отличие от вальмовой у которой имеется коньковый прогон, шатровая такового не имеет. Конструкция выглядит следующим образом, четыре абсолютно одинаковых ската крыши, сходятся в одной верхней точке. образуя тем самым пирамидальную геометрическую фигуру.

Пример дома с шатровой крышей

Ломаные крыши ввиду сложности конструкции встречаются весьма редко. Однако их вид настолько завораживает, что долгое время не можешь отвести от нее взгляд. Представляет она собой, набором множества скатов, устроенных под различными углами относительно стен. Своими руками, не имея за спиной достаточного опыта, такую крышу изготовить весьма проблематично, поэтому лучше это дело доверить профессиональным кровельщикам.

Вальмовая крыша своими руками

Правильные расчеты — залог надежности и долговечности любой крыши. Начертив схему конструкции правильно, вы сможете без особого труда собрать её самостоятельно, имея при этом в подмастерье 2-3 напарника. Прибегать к помощи бригады строителей будет не нужно, достаточно делать все согласно плану и придерживаться заданным расчетам.

Угол наклона

При проектировании любой крыши, угол её наклона выбирают исходя из климатических условий, которые в России сильно отличаются, в зависимости от региона. Если строение возводится в регионе с преобладающими зимой сильными снеговыми осадками, то угол наклона желательно делать большим, таким образом снег не сможет задерживаться на крыше и постоянно с нее будет сползать под своим собственным весом.

В южных же регионах, где осадки встречаются довольно редко, и только в виде дождя, но зато нередки сильные порывы ветра, крыши возводят с небольшим уклоном. Основной задачей которых является сопротивление этим ветровым нагрузкам.

Карта ветровых нагрузок регионов России

Так же немаловажным фактором при расчете уклона, является тип кровельного покрытия. Дело в том, что у некоторых из них есть рекомендуемое ограничение высоты угла, пренебрегать которым не следует. И так, чтобы не сделать ошибок ознакомьтесь с каждым из них:

  • Шифер — рекомендуемый угол уклона 15º — 65°. Несоблюдение данных параметров может привести к попаданию влаги между стыками листов;
  • Керамическая черепица — наилучший уклонный угол для скатов 35° — 65°. Пренебрежение рекомендуемого производителем уклона, приведет к возможности образования конденсата;
  • Металлическая черепица — минимальный уклон для данного материала составляет 13°, максимальный производителями не устанавливается;
  • Мягкая черепица — оптимальным размером уклона считается не меньше 15º. Монтаж кровли можно осуществлять при любом другом значении угла выше минимального;
  • Ондулин — любой угол уклона не меньше , от размера угла напрямую будет зависеть шаг обрешетки.
  • Металлическая фальцевая кровля — должна применяться при уклоне скатов свыше 25° градусов.

Правильный расчет площади

Для того чтобы верно рассчитать общую площадь поверхности вальмовой крыши, сначала нам необходимо подсчитать площадь каждого ската по отдельности, затем получившиеся числа сложить между собой. Как мы помним скаты вальмовой крыши — это геометрические фигуры двух трапеций и треугольников. Вспомнив школьную программу, несложно подсчитать их общую площадь.

Расчет площади вальмовой крыши

Если вы все же боитесь ошибиться, правильно произвести подсчет могут специалисты у которых вы будите приобретать кровельное материал, либо вы можете воспользоваться любым из удобных для вас он-лайн калькулятором, которых полно в интернете.

Точно указав все параметры будущей крыши они помогут все просчитать с точность до квадратного метра.

Расчет стропильной системы

Для точного расчета системы стропил необходимо воспользоваться приведенной ниже таблицей соотношения между длиной и их размещением.

Соотношение угла ската крышиПоправочный коэффициент для угловых стропилПоправочный коэффициент для промежуточных стропил
3:121.0161.031
4:121.0271.054
5:121.0431.083
6:121.0611.118
7:121.0821.158
8:1 21.1061.202
9:1 21.1311.250
10:121.1611.302
11:121.1921.357
12:121.2251.414

Исходя из вышеуказанной таблицы, длина стропильной ноги равна её произведению коэффициента и проекции. Применение таблицы поможет максимально точно произвести все необходимые вычисления.

Сам расчет осуществляется в следующей последовательности:

  • Используя обычную рейку найдите заложение (горизонтальную проекцию) промежуточной стропильной ноги. Найдите в таблице ваш коэффициент уклона и умножьте на представленный коэффициент;
  • От конькового прогона до места крепления нижней части стопильной ноги, измеряем длину стропила;
  • Таким же способом, умножив поправочный коэффициент на заложение (горизонтальную проекцию), находим длину свеса стропил. Либо можно воспользоваться теоремой Пифагора (см.рис. 1).
  • Теперь найдем длину угловых стропило. Наглядно это будет проще сделать воспользовавшись для этого приведенным ниже рисунком.




Монтаж стропил

  1. Процесс начинается с установки вертикальных опор, на которые укладывается и прочно закрепляется коньковый прогон. После их установки измерьте получившуюся горизонталь, если результат положительный приступаем к следующему этапу.
  2. Установка диагональных (накосных стропил). Нижняя часть стропильных ног, в месте подреза для опорной части, соединяется с обвязочным брусом в углу строения. Верхние крепятся между собой и коньковым брусом. Их торцы должны иметь специальные угловые срезы, выполненные таким образом, чтобы между ними получилось максимально плотное соединение.
  3. Выставленные стпропила усиливаются дополнительными вертикальными опорами. Верхний торец опоры запиливается под углом равным углу наклона стропил. Для скрепления опор и стропил используются металлические пластины.
  4. Установка опор, конькового прогона и угловых стропильных ног

  5. Следующим шагом будет установка стропил боковой крыши, шаг установки 600 мм., такой шаг предпочтительней, так как большинство стандартного утеплителя имеют такую ширину. Действуем тут аналогичным способом. Нижняя часть с выемкой крепится к обвязочному брусу, для фиксации можно использовать металлические скобы либо уголки. Верхние концы соединяются над коньковым прогоном с помощью пластин. Чтобы стропила максимальной плотно прилегала к коньковому прогону изготовьте на ней небольшую врубку под прямым углом.
  6. Завершающим этапом является установка укороченных стропил (нарожников). Шаг их установки такой же 600 мм. Одна их сторона опирается на обвязочный брус, вторая соединяется с диагональной (накосной стропилой). Обратите внимание на установку центрального нарожника, который находится посередине вальмового ската. Дело в том, что он будет прилегать сразу к обеим ногам угловых стропил, поэтому торец его верхней части должен иметь двойной скос.

Установка укороченных стропил (нарожников)

Усиление каркаса

Для того чтобы придать конструкции большую жесткость, её нужно укрепить дополнительными угловыми раскосами и вертикальными стойками. Необходимое их количество рассчитывается исходя из величины максимальной нагрузки стропильной системы. В величину входит вес: кровельного пирога и покрытия, а так же масса снеговой и ветровой нагрузки.

После того, как стропильная система вальмовой крыши усилена, можете смело приступать к монтажу обрешетки. Её шаг и конструкция зависит, от выбранного вами типа кровельного материала. К примеру под мягкую черепицу она должна иметь сплошной ковер.

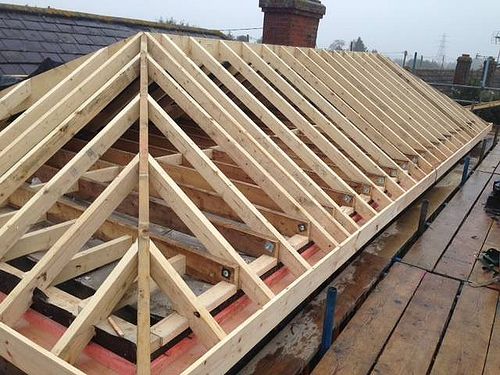

Четырехскатная крыша: устройство стропильной системы

Конструкция четырехскатных крыш пришла в Россию из Европы. Там нет больших снеговых нагрузок, которые данный вид кровель плохо выдерживает. Зато эти конструкции прекрасно справляются с ветровыми нагрузками за счет отсутствия фронтонов.

Процесс глобализации, появление новых строительных материалов позволяет сегодня сооружать четырехскатные крыши и в России, где они стали неотъемлемой частью архитектуры загородных поселков.


depositphotos

Разновидности конструкций

К данному типу крыш относятся:

  • Шатровые – в их конструкции все стропила соединяются в одной точке, все скаты имеют треугольную форму.
  • Вальмовые – в их конструкции присутствует конек, на него упираются стропильные ноги трапециевидных скатов. Кстати, вальмами называются треугольные скаты.
  • Полувальмовые. Здесь применяется сложная форма вальм, где вверху используется треугольная форма ската, внизу трапециевидная.

Чаще всего в строительстве используют два первых вариант. Необходимо отметить, что шатровая или вальмовая крыши – конструкции сложные, требующие определенного опыта в их строительстве.

В конструкцию кровли входит большое количество стропил разного назначения:

  • Накосные (диагональные).
  • Рядовые (центральные).
  • Наружные (угловые).

У каждой стропильной ноги свое предназначение и свои размерные показатели. Здесь очень важно точно подогнать каждую ногу под необходимый размер конструкции.

Чаще всего стропильную систему изготавливают из пиломатериалов: доски и брусья, или используют готовые двутавровые деревянные балки. Ширина определяется расчетными нагрузками. Чем они больше, тем шире устанавливаемая доска. Нередко, не увеличивая ширины доски, мастера используют сдвоенные доски.

Для защиты от огня деревянные стойки желательно обработать антипиреном.


depositphotos

Сооружение вальмовой крыши

Перед тем как переходить к покупке материалов, необходимо создать проект и сделать расчеты кровли. При этом придется учитывать несколько важных показателей:

  • Снеговую и ветровую нагрузку в регионе.
  • Вес кровельного материала.
  • Будут ли устанавливаться на крыше дополнительные устройства: антенны, мансардные окна и так далее.
  • Вес человека, который будет обслуживать крышу.

Неспециалисту такой расчет сделать достаточно сложно. Поэтому совет – обратитесь к профессионалам.

Сборка стропильной системы

Рассмотрим процесс строительства на примере вальмовой кровли.

В первую очередь, необходимо установить мауэрлат. Его брусы должны располагаться в одной горизонтальной плоскости. Именно этот показатель гарантирует точность размеров всех остальных элементов.

Затем по мауэрлату укладываются поперечные балки перекрытия. В середине дома по балкам сооружается конструкция, на которой будет крепиться коньковый брус.

Обратите внимание, что высота монтажа конька определяет высоту всей крыши. Поэтому данный размер берется из проекта так же, как и длина конькового пролета. Если она достаточно большая, то под брус устанавливается несколько стоек через каждые 1,5-2.5 м.

Стойки упираются и крепятся к балкам перекрытия. Иногда под них во всю длину укладывается брус, который называется лежень. Именно к нему и крепятся стойки-опоры.

После установки и крепления конька можно переходить к монтажу накосных стропил. Они устанавливаются от угла здания к торцам конькового бруса. В таком положении собранная конструкция уже становится устойчивой.

Сами стропила – это длинные доски, которые под собственным весом могут прогибаться. Поэтому под них по углам здания устанавливают конструкцию, которая называется шпренгель. Это стяжка между двумя соседними брусами мауэрлата, на которую устанавливается наклонная стойка, поддерживающая накосную стропилу.

Следующим шагом устанавливаются рядовые стропильные ноги по трапециевидному скату, которые одной стороной упираются в конек, другой в мауэрлат.

Далее собираются вальмы. Для этого на накосные стропила в плоскости вальмовых скатов устанавливаются одна, две, три и так далее досок сечением 40х120 мм. Количество зависит от высоты кровли. Их устанавливают в качестве опор для вальмовых скатов. Крепятся доски к накосным ногам гвоздями или саморезами.

Итак, конструкция четырехскатной вальмовой крыши готова, можно начинать сборку обрешетки с установкой гидро, паро- и теплоизоляции. После чего устанавливается еще одна обрешетка, по которой будет монтироваться кровельный материал.

Если проектом предусмотрены мансардные окна, то их монтаж производят до того, как начнется установка первой обрешетки.

Шатровая вальмовая крыша — описываем детально

Последним этапом строительства каркаса здания является возведение крыши. В квадратных домах чаще всего монтируют шатровую кровлю. В настоящее время это довольно популярная конструкция. «Шатёр», возведённый вверху здания, имеет свои преимущества и недостатки. Один из положительных моментов — шатровую кровлю можно соорудить самостоятельно, не прибегая к помощи специалистов.

Блок: 1/4 | Кол-во символов: 374
Источник: https://kakpostroit.su/kryisha-shatrovaya-stropilnaya-sistema/

Конструкция

  К особенностям конструкции крыши такого типа можно отнести обустройство стропильной системы, её проектируют двумя способами:

  Висячая стропильная система заключается в следующем: стропильные балки опираются прямо на стены, создавая горизонтальное давление, в этой системе необходима система специальных стяжек. Используется в то случае, если пролёты крыши имеют большие размеры, а установка подпорок не предусмотрена в проекте.

  Наслонный способ более популярен, но, для его исполнения необходимо наличие несущей стены, внутри помещения. На неё то и ложится основная нагрузка, зато давление на стены, при возведении крыши таким способом, практически отсутствует.

Крыша шатровой формы имеет целый ряд преимуществ, о которых стоит рассказать:

  • для строений с шатровой крышей не предусмотрены фронтоны, что сильно снижает расход материалов и работ на возведение фронтонов и подшивку свесов;
  • крыша такого типа обладает прекрасными аэродинамическими свойствами, ей не страшны сильные ветра, а особенности конструкции не дадут попасть осадкам в чердачное помещение;
  • поверхность такой крыши прогревается солнечными лучами сразу с нескольких сторон, в солнечные дни помещение под неутеплённой крышей будет более тёплым;
  • скаты такой крыши расположены под определенным углом, что способствует отведению с кровли дождевой воды и тающего снега.

Но, как и у каждой конструкции, у этой крыши имеется и ряд недостатков:

  • шатровая крыша достаточно сложна в проектировке и возведении, но по окончании строительства, богатый внешний вид и удобство в использовании, часто скрывают этот недостаток;
  • конструкция этой крыши изобилует большим количеством соединений, балок и стропил, необходимо строго следить за надёжностью всех узлов и соединений, во избежание потери жёсткости и формы плоскости при возведении крыши;
  • затратность возведения — для установки такой крыши, как правило необходимо нанимать профессионалов в своей области, что всегда удорожает процесс строительства;
  • чердачное помещение или мансарда, возведённое под крышей в форме шатра, значительно уступает в размерах помещению под двускатной крышей;
  • большой отход при применении большинства кровельных покрытий (особенно металлочерепицы).

Блок: 2/3 | Кол-во символов: 2203
Источник: https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha

Виды четырехскатных крыш

Четырехскатные крыши — самые дорогие и сложные в устройстве. Но, несмотря на это, они были и остаются популярными. А все из-за того, что выглядят они привлекательнее всех остальных типов кровли, имеют высокую механическую прочность, хорошо сопротивляются ветровым и снеговым нагрузкам. Дом с четырехскатной крышей или даже беседка, выглядят «солиднее» чем с любой другой.

Даже простая «коробка» под 4-х скатной крышей выглядит внушительно

Есть две основные разновидности 4-х скатной крыши: вальмовая и шатровая. Шатровая подходит для квадратных зданий, вальмовая — для прямоугольных. В шатровой кровле все четыре ската имеют вид треугольников и все они сходятся в одной точке — по центру квадрата.

Общее устройство шатровой крыши

Классическая вальмовая крыша имеет два ската в виде трапеций, которые сходятся на коньке. Эти скаты располагаются вдоль длинной стороны прямоугольника. Два других ската — треугольники, которые примыкают к крайним точкам коньковой балки.

Устройство вальмовой кровли в общих чертах

При всем при том, что скатов в любом случае четыре, устройство и расчет этих крыш разный. Отличается и порядок сборки.

Полувальмовые

Вальмовая кровля встречается намного чаще — все-таки прямоугольных построек намного больше, чем квадратных. Есть еще несколько ее разновидностей. Например, полувальмовые — датская и голландская.

Полувальмовые крыши — датская и голландская

Они хороши тем, что дают возможность установить полноценные окна в вертикальной части боковых скатов. Это позволяет использовать подкровельное пространство как жилое. Конечно, по сравнению с полноценным вторым этажом, жилой площади получается меньше, но и затраты на постройку тоже не настолько велики.

Блок: 2/6 | Кол-во символов: 1714
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Особенности и элементы шатровой системы

Главное отличие шатровой крыши – полное отсутствие конька. Это очень важная деталь стропильных систем, она принимает на себя усилия стропильных ног. Функция этого элемента возложена на центральную опору, в вершине которой сходятся стропила. В связи с этим большое внимание следует уделять ее прочности. Есть варианты стропильных систем без центральной опоры, верхние пятки стропильных ног упираются друг в друга. Такие варианты чаще всего применяются на небольших по размерам строениях. Все скаты шатровой системы имеют форму равносторонних треугольников.

Шатровая крыша для беседки

Шатровая крыша имеет много вариантов изготовления, но у всех обязательно должны быть следующие элементы.

  1. Накосные стропила. Размещаются по сторонам скатов, воспринимают главные нагрузки на сооружение, служат опорой для остальных элементов, в том числе и нарожников.

    Конструкция стропильной системы шатровой крыши

  2. Нарожники. Используются для стропильных систем средних размеров. За счет применения нарожников действующие усилия на отдельные элементы распределяются равномерно.
  3. Вертикальная стойка. Увеличивает прочность нарожников, позволяет им воспринимать критические ветровые и снеговые нагрузки. Размеры, место установки и количество вертикальных стоек зависят от параметров стропильной системы и климатической зоны расположения здания.
  4. Лежень. Назначение – усиливать обвязку стропильной системы, в том числе и мауэрлата, повышать жесткость всей конструкции.
  5. Мауэрлат. Воспринимает нагрузки от стропильных ног. Делается из бруса или доски толщиной не менее 50 мм.

Устройство шатровой стропильной системы

Этапы монтажа шатровой крыши

Блок: 2/6 | Кол-во символов: 1659
Источник: https://krysha-expert.ru/shatrovaya-krysha-stropilnaya-sistema

Популярность

  Применение шатровых крыш в наше время получило достаточно большое распространение, их используют не только в частном строительстве, но и при возведении всевозможных современных строений. Так же, применяют для украшения зданий, предназначенных под развлекательные центры или дорогие рестораны. Такая крыша придаёт любой постройке экстравагантность и экзотичность.

  На основе шатровой крыши проектируют более сложные строения. В настоящее время в конструктив на основе шатра добавляют в неограниченном количестве щипцовые элементы, слуховые окна и элементы других видов крыши. Врезают части вальмовых крыш, усложняя конструкцию придают ей более красивый и элегантный вид.

Блок: 3/3 | Кол-во символов: 688
Источник: https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha

Особенности устройства шатровой кровли

Конструкция шатровой крыши — это сочетание нескольких скатов треугольной (реже — трапециевидной) формы. Количество их может меняться в зависимости от архитектурных особенностей строения. Чаще всего встречаются четырёхскатные шатровые кровли, но владельцы зданий могут построить крышу и с большим количеством скатов.

Архитектура постройки определяет форму крыши с шестью скатами

Историки утверждают, что шатровый вариант крыши появился в глубокой древности. Шалашные постройки первобытного человека похожи на шатёр. Крыши в виде шатров находят археологии в Мессопотамии, где проживали древние шумеры. Такие конструкции верхней части строений применялись в храмовых и других религиозных сооружениях и в более поздние исторические периоды.

Классический вариант шатровой крыши — это пирамида с квадратным основанием. Опора скатов кровли идёт в основном на стены постройки, иногда выходя за их границы. Свесы могут выступать за пределы здания на 400–500 мм, тем самым предохраняя архитектурное сооружение от неблагоприятного воздействия погоды.

Чаще всего в индивидуальном строительстве применяют классический вариант четырёхскатной шатровой крыщши

Отличия вальмовой и шатровой кровли

Ещё одно название шатровой кровли — крыша конвертом. Такой тип является разновидностью вальмовой крыши. Конверт с прямоугольным основанием — основа вальмового типа кровли, а квадрат чаще используется в шатровом варианте.

Вальмовая конструкция — это сочетание двух скатов в виде трапеции и двух скатов в треугольной форме. В кровле-шатре соединяются треугольные скаты.

Типичный вариант вальмовой кровли состоит из двух треугольных и двух трапециевидных скатов

Если в вальмовой крыше есть конёк, то кровля шатровая монтируется без этого элемента. Вершины всех скатов шатровой конструкции соединяются в единой точке. Это происходит в виде их наслоения друг на друга или крепления к отдельной опоре. Конёк как таковой в этом случае отсутствует.

Плюсы и минусы шатровой конструкции

  1. Основное преимущество шатровой кровельной конструкции — её уверенное противостояние порывистым ветрам. Аэродинамические «способности» крыши проявляются в том, что воздушные потоки практически не попадают в чердачную часть, они уходят вниз по треугольным скатам.
  2. Ещё один большой плюс шатровой крыши состоит в отсутствии фронтонов. Это отличный повод для экономии, ведь строительных и отделочных материалов для кровли понадобится гораздо меньше.
  3. Многие пользователи строений с шатровой крышей отмечают быструю прогреваемость помещений именно благодаря такой конструкции кровли. Дождевые и сточные воды не задерживаются на конверте из треугольных скатов, а стекают вниз. Это продлевает срок бесперебойной службы крыши.

Но есть в шатровой кровле и отрицательные моменты:

  1. Сложная конструкция каркаса.
  2. Малые размеры мансарды.
  3. Большое количество отходов строительных материалов из-за конструктивных особенностей кровли.

Схема конструкции шатровой крыши

При расчёте и строительстве шатровой кровли обязательно нужно располагать основными сведениями о её составляющих элементах.

Чтобы правильно спроектировать шатровую крышу, нужно знать все основные элементы её конструкции

Опорная часть кровли — мауэрлат, размещаемый по периметру строения. Он крепится на стены постройки с наружной стороны. В кирпичных домах мауэрлат может монтироваться с внутренней стороны. Материалом для этого элемента кровельной системы служит брус с большим сечением. Накосные стропила предназначены для образования кровельного угла, собственно благодаря им и получается пирамидальная форма крыши. Самым сложным в конструкции шатровой крыши считается коньковый узел. В коньковом узле вместе с накосными стропилами соединяются стропила центральные, которые регулируют высоту каждого ската. Параллельно центральным стропилам устанавливают нарожники. Они всегда короче центральных стропил и укладываются на определённом расстоянии друг от друга.

Фотогалерея: варианты устройства шатровой кровли

Блок: 2/4 | Кол-во символов: 3933
Источник: https://kakpostroit.su/kryisha-shatrovaya-stropilnaya-sistema/

Общие советы по строительству стропильных систем шатровых крыш

Конкретные решения принимаются мастером с учетом размеров и особенностей конструкции шатровой крыши. Но для всех случаев есть общие рекомендации, выполнение которых гарантирует устойчивость конструкции.

Специфика шатровой стропильной системы

Дополнительные упоры накосных стропил

Строительные нормы и правила рекомендуют при длине элемента до 7,5 м устанавливать опору лишь в верхней части стропилины, при длине до 9 м боковой упор монтируется и в нижней части на удалении одной четверти от крайней нижней точки.

Опоры для диагональных стропильных ног

Вершина шатровой системы

Очень сложный с технологической точки зрения и самый ответственный с архитектурной точки зрения узел. Имеет два решения: стропильные ноги упираются на одну опору, установленную по центру здания, или друг о друга. Первый вариант обеспечивает максимальную устойчивость конструкции, но его установка требует наличия жесткой опоры. Оптимальный вариант – посредине здания есть несущая стена. Приемлемый вариант – во время сооружения потолочного перекрытия предусмотрены усиленные балки или лежни. При расчете параметров должны приниматься во внимание максимально возможные нагрузки на крышу и применяться коэффициент запаса прочности.

Использование соединения лишь в верхних пятках накосных стропил без вертикальной опоры применяется только на небольших сооружениях. При этом одновременно используется комплекс специальных строительных мероприятий для увеличения жесткости конструкции.

Верхнее опирание наслонных стропил

Варианты опор для многоугольных шатровых крыш

Нарожники

Могут фиксироваться при помощи специальных нижних упоров, непосредственно к накосным стропилам или смешанным способом. Современные технологии позволяют фиксировать нарожники без врубки, что не только усиливает стропильную систему, но и значительно упрощает работы.

Способы крепления нарожников

Мауэрлат

Конструктивные решения шатровой крыши, особенно без центральной опоры, существенно увеличивают распорные нагрузки на мауэрлат. Такая ситуация требует его усиления, все узлы должны строиться по точным расчетам и с безусловным соблюдением строительных норм.

И, наконец, общая рекомендация – если у вас нет серьезного практического опыта строительства обыкновенных скатных стропильных систем, то браться за шатровую категорически не стоит. Это одна из самых сложных стропильных систем, все ее элементы настолько взаимосвязаны и взаимозависимы, что нарушение устойчивости одного становится причиной полного разрушения кровли. Шатровая стропильная конструкция не имеет полностью идентичных элементов, ко всем нужно подходить индивидуально.

Конструкция шатровой крыши

Блок: 4/6 | Кол-во символов: 2677
Источник: https://krysha-expert.ru/shatrovaya-krysha-stropilnaya-sistema

Устройство 4 скатной шатровой крыши на примере беседки

Для квадратной беседки 4,5*4,5 метра сделали шатровую крышу, покрытую мягкой черепицей. Угол уклона выбран «пол материал», с учетом снеговых и ветровых нагрузок — 30°. Так как сооружение небольшое, решено делать простую систему (на рисунке ниже). Расстояние между стропильными ногами получается 2,25 м. При длине стропил до 3,5 м нужна доска 40*200 мм. На обвязку использовали брус 90*140 мм.

Схема стропильной системы шатровой крыши для беседки

Собирали стропильную систему на земле, закрепили на опорных столбах, затем установили сплошной настил из ОСБ, после — покрыли гибкой черепицей.

Сначала собрали обвязку, которая будет крепиться к опорным столбам. Далее установили стропила, которые опираются на середину обвязки. Порядок действий тут такой: в середине ставим стойку, на вершине которой будут стыковаться стропильные ноги. В данном варианте эта стойка временная, нам нужна она только на время — пока не соединим первые четыре стропила в центе. В других случаях — для больших домов — эта стойка может оставаться.

Порядок сборки шатровой 4-х скатной крыши: собрали обвязку, к ней прикрепили срединные стропильные ноги

Берем доску нужного сечения, прислоняем к стойке в том месте, где будут они соединяться (зависит от нужного угла наклона). Отмечаем, как надо ее подрезать (вверху, в месте стыка и там, где она стыкуется с обвязкой). Отрезаем все лишнее, еще раз примеряем, корректируем при необходимости. Далее по этой заготовке делаем еще три такие же.

Теперь стропильную систему четырехскатной шатровой крыши можно начать собирать. Больше всего вопросов возникает насчет места соединения стропильных ног в центре. Оптимальный способ — надежный и не слишком сложный — взять кусок бруса подходящего сечения, сделать из него восьмиугольник — для стыковки восьми стропильных ног (четыре угловых и четыре центральных).

Размер граней — по сечению среза стропильных ног

Зафиксировав при помощи гвоздей все четыре центральных элемента стропильной системы, проделываем те же операции с угловыми стропилами: берем одну, примеряем, вырезаем, по сделанному шаблону делаем три копии, монтируем.

Стропильная система 4 скатной вальмовой крыши собрана

По тому же принципу делаем полуноги (укороченные стропила). При желании все соединения можно дополнительно усилить уголками или металлическими пластинами, тогда стропильная система четырехскатной крыши будет более надежной и можно будет не бояться даже в самые сильные снегопады.

Испытания прошли успешно

Собранную систему водружаем на стойки беседки, крепим гвоздями, уголками, закрепляем укосами. После этого можно монтировать обрешетку (в данном случае — сплошную) и настилать кровельный материал.

Блок: 6/6 | Кол-во символов: 2733
Источник: https://stroychik.ru/krysha/chetyrehskatnaya

Расчет вальмовой крыши

Расчет стропильной системы вальмовой крыши выполняется с учетом таких предпосылок:

  • ветровая нагрузка в регионе. Чем она выше, тем более пологим должен быть скат, и тем прочнее вся конструкция. Для нивелирования сильного ветра центральные и диагональные стропила делаются более толстыми;
  • количество осадков. Наблюдается обратная зависимость. Чем выше число осадков – тем более крутым должен быть скат, чтобы снег и дождь не создавали давления на стропильную систему;
  • вид кровельного материала. Каждый тип кровельный материал выдвигает свои требования к обрешетке, а также имеет определенный вес. Эти факторы нужно учитывать еще на этапе проектирования;
  • необходимость утепления крыши. В этом случае шаг установки стропил рассчитывают с учетом ширины теплоизоляционного материала. Кроме того, расстояние между стропилами зависит от сорта и сечения древесины.

Таблица параметров расстояния между стропилами в зависимости от сечения бруса и сорта древесины

Расчет кровельного материала выполняется по формулам с учетом угла наклона крыши. Оптимальный уклон крыши для кровельных материалов разных видов приведен в таблице:

Таблица — угол наклона крыши в зависимости от кровельного материалаТаблица — угол наклона крыши в зависимости от типа покрытия

Наклон угла ската определяет заложение стропил. В свою очередь, заложение промежуточного стропила рассчитывается следующим образом:

  1. сначала на верхнюю обвязку торцевой стены наносится осевая линия;
  2. затем вычисляется половина толщины коньковой балки, и наносится линия размещения первого из числа центральных промежуточных стропил;
  3. далее совмещается конец замерной рейки и линия размещения размеченного выше центрального промежуточного стропила;
  4. на противоположный конец замерной рейки наносится линия внутреннего контура боковой стены;
  5. полученная точка является заложением промежуточного стропила.

Соотношение между длиной стропил и их заложение рассчитывается с помощью поправочного коэффициента, величина которого зависит от угла наклона ската кровли. Длина стропильной ноги определяется путем умножения заложения на коэффициент.

Материал подготовлен для сайта www.moydomik.net

Формулы для расчета вальмовой крыши
Как рассчитать площадь вальмовой крыши?

Чтобы знать, сколько покупать кровельного материала, необходимо знать общую площадь кровли.

Для этого нужно всю крышу разбить на составляющие простые геометрические фигуры и сделать расчет для каждой из них.

Расчет площади вальмовой крыши — формулы

Расчет площади вальмовой кровли позволяет заранее определить не только затраты на приобретение кровельных материалов и монтаж, но и определить требования к материалам, а также необходимость обустройства и точную конфигурацию обрешетки.

Блок: 5/10 | Кол-во символов: 2710
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Особенности возведения сложных крыш


Многие вальмовые крыши имеют сложные архитектурные формы. Устройство каркаса и порядок их возведения практически одинаков за исключением некоторых нюансов. Например, ноги наслонных стропил крепят с помощью врубок, как показано на фото, а под все диагональные элементы подставляют стойки. До установки конькового узла в нижней части каркаса укладывают опорные рамы с лежнем, а затем сверху возводят коньковый прогон.

Важно! За счет врубки изменяется угол уклона скатов. Это надо учесть на стадии проектирования крыши.

Как построить более сложную стропильную систему для интересной вальмовой крыши смотрите на видео:

Блок: 5/9 | Кол-во символов: 653
Источник: http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html

Чертеж стропильной системы вальмовой крыши

Итогом разработки проекта и расчетов будет схема-чертеж стропильной системы вальмовой крыши. Не бывает похожих чертежей, готовых к применению без учета особенностей конкретного строения и места его постройки.

Разработку предварительной схемы можно выполнить самостоятельно (простой эскиз позволит определить направление проекта). Но, чертеж лучше доверить специалистам или воспользоваться специальными программами для расчета. Следует помнить, что чем сложнее конструкция крыши, тем точнее нужно выполнить расчет стропильной системы: конфигурации и материалов. Это также повлияет на стоимость и длительность монтажных работ.

Чертеж вальмовой крыши должен включать в себя указание назначения материала, место его установки и способ крепления. Ключевые узлы стропильной системы вальмовой крыши, например, примыкание диагональных опор к коньковому брусу или установка стропильных ног на мауэрлат целесообразно вынести в отдельный чертеж и описать их подробнее.

Чертеж вальмовой крыши (наслонные стропила с упором на два прогона)

Схема деревянных наслонных стропил с упором на два прогона для вальмовой крыши

Чертеж стропильной системы вальмовой крыши с эркером

Схема с размерами стропильной системы вальмовой крыши с эркером

Наличие схематического чертежа станет хорошим подспорьем при изготовлении заготовок и последующем монтаже крыши.

Блок: 6/10 | Кол-во символов: 1378
Источник: http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html

Шатровая крыша своими руками: последовательность строительства

Особенностью сооружения стропильной системы шатровой крыши является то, что монтаж ее основы производится на земле в соответствии с заранее подготовленными шаблонами. Для изготовления шаблона следует учитывать длину стропил, шаг, нагрузку и соответствующее сечение.

Строительство такой крыши своими руками подразумевает выполнение следующих работ:

  • Установка мауэрлата;
  • установка накосных стропил;
  • монтаж подкосов, центральных подпорок;
  • монтаж нарожников;
  • установка обрешетки;
  • монтаж пароизоляции;
  • монтаж гидроизоляции;
  • кровельное покрытие.

Каждый этап работ предусматривает выполнение обязательных шагов, без которых обустройство кровли будет нарушено.

Строительство своими руками

Блок: 5/11 | Кол-во символов: 745
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Заключение по теме

Очень важно понимать тот факт, что крыши шатровой конструкции требуют симметричности формы самого дома. Это главное и единственное требование, которое позволяет такие кровли сооружать. Что касается кровельного покрытия, а соответственно типа обрешетки, то здесь нет никаких ограничений.

Прочитать позже

Отправим материал на почту

Распечатать

Блок: 4/4 | Кол-во символов: 572
Источник: https://m-strana.ru/articles/shatrovaya-krysha/

Окна на вальмовой крыше


Треугольные скаты вальмовой крыши являются самыми прочными и устойчивыми к воздействию ветровых нагрузок. Именно в этих местах кровлю чаще всего оборудуют окнами. Кроме украшения здания, мансардные окна обеспечивают естественным светом чердачное помещение. Особенно это необходимо, если верхний этаж жилой. Однако окнами могут украсить трапециевидные скаты кровли и даже обустроить балкон.

Блок: 8/9 | Кол-во символов: 416
Источник: http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html

Установка обрешетки, гидроизоляции и пароизоляции

Метод монтажа обрешетки напрямую зависит от кровельного покрытия: если предусмотрена мягкая кровля, что целесообразно монтировать сплошную обрешетку, если жесткая — разреженную.

Обрешетку выполняют из досок, ширина которых не более 150 мм, а толщина — около 2,5 см. Доски устанавливают на слой пароизоляции поверх стропил (вдоль). Выполняют обрешетку по всему периметру кровли.

Гидроизоляционный слой представляет собой мембраны, которые не пропускают влагу внутрь кровли со стороны кровельного покрытия. Гидроизоляцией может служить рубероид, другие рулонные мембраны, а также современные «умные» (дышащие) мембраны, которые препятствуют попаданию атмосферной влаги в утеплитель.

Гидроизоляцию крепят скобами к стропильным ногам. Стыковочное соединение производят внахлест (не менее 10 см), и места стыков проклеивают скотчем. Укладывают пленку таким способом, чтобы нижний свес материала находился на карнизной планке, а верх — около верхушки.

Пароизоляцию выполняют из специально предназначенных пленок, которые препятствуют попаданию капель конденсата в утеплитель кровли из помещения. В качестве пароизоляции используются пароизоляционные мембраны, пленки, специальные полиэтиленовые и пропиле новые пленки.

Пароизоляцию крепят на обрешетку внахлест скобами таким образом, чтобы не образовывалось сильное натяжение. Стыки проклеивают липкой лентой (скотчем). Закрепляют пленку досками обрешетки.

После крепления обрешетки между ее досками укладывают утеплитель.

Укладывание гидроизоляции

Установка обрешетки

Блок: 8/11 | Кол-во символов: 1563
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Ломаная вальмовая кровля


Самой трудоемкой при возведении считается ломаная кровля. Ее проект очень сложен, так как конструкция имеет много составляющих элементов. Все они соединены под разным уклоном, отличаются формой и размером. Это позволяет выстроить скаты в виде разных геометрических фигур. При их сочетании получается эксклюзивное творение вальмовой крыши, что можно увидеть на фото. По стоимости ломаная крыша является самой дорогой среди других вальмовых разновидностей, однако, затраты стоят красоты готовой конструкции.

Ломаная кровля увеличивает жилое чердачное пространство, сокращая нежилые зоны. Но даже эти холодные участки крыши можно оборудовать под хранилище домашних вещей.

Возводя любую из видов вальмовых крыш, важно использовать материал высокого качества. Такие конструкции должны обладать повышенной прочностью и сопротивляемостью сложным погодным условиям.

:

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Блок: 9/9 | Кол-во символов: 1027
Источник: http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html

Утепление шатровой крыши

Необходимость утепления шатровой крыши особенно актуальна, если конструкция предусматривает оборудование мансардного помещения.

Однако, не лишним будет, если утепление производить и без жилого пространства непосредственно под кровлей.

Распространенными утеплителями для кровля являются: минеральная вата, пеноплекс, пенополистирол и другие.

Самым популярным материалом является минвата. При утеплении шатровой крыши пласты материала укладывают между стропильными брусьями сверху вниз так, чтобы не образовывались зазоры. Так укладывают утеплитель по всем скатам кровли.

Утеплитель должен иметь ряд характеристик, которые могут способствовать обеспечению надежного утепления:

  • Низкая теплопроводность;
  • прочность при сжатии;
  • плотность;
  • огнестойкость;
  • паронепроницаемость;
  • воздухопроницаемость.

Утепление

Блок: 9/11 | Кол-во символов: 827
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Укладка кровельного покрытия

Для шатровых крыш важным показателем выбора кровельного материала является угол уклона скатов.

Для разного покрытия определяется возможность его укладки в соответствии с уклоном:

  • Черепица — от 30 до 60°;
  • асбестоцементное покрытие — от 14 до 16°;
  • мягкая кровля — от 8 до 18°.

Кроме того, можно использовать декоративные покрытия, характерные для такого вида кровли — тростниковые, камышовые. Такие покрытия являются недолговечными, для центрального региона менее распространены с учетом климатических особенностей.

Чаще всего шатровые системы покрывают черепицей и другими листовыми видами (профнастилом, листовой медью, металлочерепицей).

Покрытие кровельным материалом необходимо производить на каждом скате поочередно. Особенности укладки каждого материала предусматривают выполнение требований по монтажу.

Так, например, листы профнастила следует начинать укладывать с левого нижнего края ската и продолжать застилать, закрепляя специальными саморезами. При этом по диагонали срезают края листа с края ската.

ВНИМАНИЕ!

Расчет внешнего покрытия шатровой крыши должен производиться с учетом достаточно большого количества обрезков материала.

Несмотря на то, что отходы могут быть использованы на верхних частях ската, их все равно будет достаточно много.

Укладка кровельного материала

Блок: 10/11 | Кол-во символов: 1317
Источник: https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html

Кол-во блоков: 22 | Общее кол-во символов: 28826
Количество использованных доноров: 8
Информация по каждому донору:
  1. https://kakpostroit.su/kryisha-shatrovaya-stropilnaya-sistema/: использовано 2 блоков из 4, кол-во символов 4307 (15%)
  2. http://ProRoofer.ru/vidu-krish/shatrovaya/krysha-valmovaya-shatrovaya.html: использовано 3 блоков из 9, кол-во символов 2096 (7%)
  3. http://moydomik.net/krovlya/ustroy-kryshi/455-stropilnaya-sistema-valmovoy-kryshi.html: использовано 2 блоков из 10, кол-во символов 4088 (14%)
  4. https://krysha-expert.ru/shatrovaya-krysha-stropilnaya-sistema: использовано 2 блоков из 6, кол-во символов 4336 (15%)
  5. https://krovli.club/kryshi/vidy-krysh/shatrovaya-krysha: использовано 2 блоков из 3, кол-во символов 2891 (10%)
  6. https://stroychik.ru/krysha/chetyrehskatnaya: использовано 3 блоков из 6, кол-во символов 6084 (21%)
  7. https://expert-dacha.pro/stroitelstvo/krysha/vidy-krysh/stropilnaya-shatrovoj.html: использовано 4 блоков из 11, кол-во символов 4452 (15%)
  8. https://m-strana.ru/articles/shatrovaya-krysha/: использовано 1 блоков из 4, кол-во символов 572 (2%)

Источник: m-strana.ru

Поделитесь в соц.сетях:

Оцените статью:

Загрузка…

Различные фермы для вальмовых кровель

Усеченная стандартная ферма

Имеет стандартную форму фермы, но срезает верх, чтобы соответствовать уклону в верхней части бедра.


Усеченная ферма

Это основная ферма в бедре. Это происходит ниже стандартных усеченных ферм. Он принимает на себя нагрузку на внешние фермы бедра, включая фермы бедра, домкрата и ходоуменьшителя.Он сделан более прочным, чем стандартные усеченные фермы, чтобы выдерживать эти нагрузки.

Вальмовая ферма

Образует линию бедра крыши. Она похожа на полукорпус, но имеет расширенный верхний пояс. Он простирается по ферме с усеченной балкой и заканчивается верхней частью бедра. Некоторые домкраты и все стропильные фермы стыкуются в тазобедренную ферму.

Домкратная ферма

Входит в тазобедренную ферму.Он похож на полукорпус, но с удлиненным верхним поясом. Он простирается над усеченной балкой и встречается с тазобедренной балкой.

Подвижная ферма

Входит в тазобедренную ферму без удлинения верхнего пояса. То есть он упирается в усеченную ферму.

Ножничная ферма

Имеется модифицированная стандартная ферма для наклонного потолка. Большинство ножничных ферм имеют потолок с одинаковым уклоном с каждой стороны от вершины.Возможны и другие потолочные линии.


Колокольная ферма

Это обычная форма крыши для домов федерального и приусадебного типа. Верхний аккорд имеет две высоты звука. Нижняя высота обычно находится над верандой или патио.

Ферма тетива

Эта ферма в основном используется в качестве коммерческой фермы, однако она становится все более распространенной в бытовом секторе.Верхние пояса предназначены для изогнутой крыши.

Консольная ферма

На самом деле это может быть ферма любого типа, но точка опоры с одной или обеих сторон расположена внутри пролета, а не на пятке. Дополнительное полотно требуется во внутренней опоре (ах).

Отрезная ферма

Это может быть ферма любого типа, но без каблука. Эта форма фермы определяется расположением и относительной высотой линий уклона по обе стороны от площади крыши.

Ферма

Полуфермальная ферма — это полная ферма, обрезанная в вершине.

Конструкция фермы вальмовой крыши: ошибки, которых следует избегать

Менее распространенная, чем стандартный рисунок конструкции швов, конструкция фермы вальмовой крыши увеличивает эстетическую привлекательность вашего дома и выделяет его среди домов вокруг него. Однако строительство стропильной фермы — сложный процесс, и перед началом работ важно полностью понять процесс строительства.Продолжайте читать, чтобы ознакомиться с обзором конструкции стропильных ферм вальмовой крыши, а также узнать о некоторых типичных ошибках, которых следует избегать.

Как построить вальмовую крышу

Вальмовая крыша содержит четыре различных грани, соответствующих каждой из четырех основных стен дома. Эти грани наклонены внутрь и достигают точки, образуя пирамидальную форму. Ферма крыши — это предварительно собранная часть крыши. По сути, это деревянный каркас, который не виден снаружи, но используется вместо этого для стабилизации вальмовой крыши во время и после строительства.

Строительство вальмовой крыши требует многих из тех же шагов, что и строительство двускатной крыши. Необходимо измерить и разрезать коньковую доску, общие стропила и вальмовые стропила. Как правило, следуйте этим инструкциям:

Шаг 1 — Измерьте и отрежьте

Отмерьте и обрежьте коньковую доску и стропила.

Шаг 2 — Соедините гвоздями

Прибейте два общих стропила к одной стороне коньковой доски, приподнимите конек и прибейте два других общих стропила.

Шаг 3 — Определите длину

Измерьте угол здания до стропил конька, чтобы определить длину бедренной стропильной части.

Шаг 4 — Центр проверки

Убедитесь, что стропила остается прямой во время оставшихся процедур установки, прикрепив веревку или шнур к центру стропила.

Шаг 5 — Установите домкраты для стропил

Измерьте и обрежьте стропила домкрата, прикрепив их гвоздями в каждом из четырех углов здания.Контролируйте давление на каждое стропило домкрата после его прикрепления, чтобы убедиться, что оно не изгибается и не ломается под нагрузкой.

Распространенные ошибки при строительстве фермы вальмовой крыши
