Стропильная система наслонная двухскатной крыши: конструкция, система, узлы, правила монтажа

14.09.2019
/
By alexxlab
/
0 Comment

Содержание

конструкция, система, узлы, правила монтажа

Наслонная стропильная система – конструкция, применяемая при сооружении крыш зданий с промежуточными несущими стенами, опорными столбами или колоннами. Опирается она не только на стены снаружи, но и на внутреннюю центральную опору ( в некоторых случаях — на две).

Если говорить про использование, то наслонные стропила – самые распространенные для жилых частных домов, которые, как правило, имеют внутренние стены-перегородки.

Составные элементы наслонной системы: две стропильные ноги, нижние края которых опираются и закрепляются на наружных стенах (мауэрлате), а верхние – на горизонтальном коньковом прогоне. Прогон, в свою очередь, удерживается вертикальными стойками, упертыми в промежуточную стену.

Это классическая схема устройства наслонной системы, подходящая для двухскатной крыши. С односкатной крышей прослеживаются те же правила, но с иной реализацией. Стропила, входящие в стропильную систему, укладывают с опорой на противоположные несущие стены (выходит, что только на две опоры).

Внутренняя перегородка здесь не нужна. По сути, ее функцию выполняет более высокая стена.

Для повышения несущей способности стропильной конструкции, в систему внедряют подкосы. Их наличие позволяет увеличить длину перекрываемых пролетов.

Для односкатных крыш возможно применение наслонных стропил без внедрения подкосов при пролетах до 4,5 м. Наличие подкоса увеличивает эту возможную длину до 6 м. Похожая тенденция прослеживается с двухскатными крышами. Двухскатная конструкция с одной промежуточной опорой используется для пролетов до 9 м. Установка подкосов увеличивает максимальную длину пролета до 10 м. А комбинация подкосов со схваткой (горизонтальной балкой, соединяющей пару стропильных ног) – до 14 м.

Существует несколько вариантов реализации наслонных систем, среди которых различают безраспорные и распорные конструкции с дополнительными поддерживающими подкосами, схватками, подстропильными балками.

Рассмотрим основные конструкции наслонных стропил.

Данный вид наслонных стропил не дает распор на внешние стены. Нивелирование распирающих нагрузок происходит, благодаря особому сочетанию креплений. Один край стропилины всегда закрепляют жестко, а второй – на скользящей опоре. Это дает отсутствие распора.

Жесткое крепление может означать, что узел закреплен, но допускается поворот балки в шарнире (одна степень свободы).  Также существует жесткое защемление стропильной балки, при котором любые смещения невозможны (нулевая степень свободы).

Больше свободы дает скользящее крепление, которое позволяет стропильной ноге не только поворачиваться, но и смещаться горизонтально (две степени свободы).

Безраспорная конструкция характеризуется тем, что в ней всегда присутствует и жесткое, и скользящее крепление. Благодаря этому, под влиянием нагрузки, стропила изгибаются, не передавая распор на стены.

Варианты закрепления стропильных ног

Низ стропилины закрепляют жестко, верх – свободно (скользящая опора)

Нижний край стропилины крепят жестко к мауэрлату (одна степень свободы), путем врубки зубом. В другом случае применяют запил с фиксацией опорным бруском.

На верхнем конце стропилины делают горизонтальный пропил со скосом. Если врубка невозможна, то край стропильной ноги подшивают снизу обрезком балки и скрепляют с двух сторон монтажными пластинами. Крепление верхнего края стропилины к прогону выполняют по типу скользящей опоры. При этом противоположные стропилины укладывают на конек поочередно, без скреплений между собой. Поэтому двускатную крышу, выполненную по этой схеме можно воспринимать, как две односкатные крыши, прилегающие друг к другу.

Сложность схемы в том, что любая погрешность в реализации конькового узла, превращает безраспорную конструкцию в распорную. Поэтому  данный вариант редко используют для двухскатных крыш, чаще – для односкатных.

Низ стропильной ноги закрепляют свободно, верх – жестко

Самая распространенная схема для частных домов.

Нижний край стропилины закрепляют к мауэрлату на ползуне (металлической скобе), благодаря чему она может сдвигаться и изгибаться под нагрузкой. Чтобы стропилина не могла «уйти» в боковом направлении, с двух сторон ее фиксируют металлическими уголками или брусками.

Верх стропильных ног закрепляют на шарнире с допуском поворота (одна степень свободы). При этом коньковые узлы наслонных стропил данного типа выполняют так: края стропилин схлестывают между собой и соединяют болтом или гвоздями. Или же стыкуют предварительно срезанные под углом концы, а затем связывают их металлическими или деревянными накладками.

Низ стропильной ноги закрепляют свободно, верх – жестко защемляют

Эта схема отличается от предыдущей тем, что соединение стропил в коньковом узле выполняется с жестким защемлением. Стропила скошенными торцами опирают друг в друга, а затем связывают их между собой и коньковым прогоном двумя ригелями-затяжками. Получается узел с защемлением.

Низ стропильных ног соединяют с мауэрлатом свободно, на ползуне.

Данный вариант креплений отличается повышенной несущей способностью, позволяющей применять его в регионах с повышенным уровнем снеговых осадков.

Способы повышения устойчивости безраспорных систем

Все три рассмотренные стропильные системы показывают себя, как устойчивые при неравномерных нагрузках только в случае жесткой фиксации конькового прогона. То есть, когда его концы выводят на фронтоны или подпирают дополнительными накосными стропилами.

Если же коньковый прогон опирается только на стойки, крыша может потерять устойчивость. В рассмотренных втором и третьем вариантах (низ стропильной ноги на ползуне, верх – жестко закреплен) при увеличении нагрузки на один из скатов крыша будет смещаться в сторону увеличившейся нагрузки. Первый вариант сохранит форму, но только при идеально вертикальных стойках (под прогоном).

Чтобы, несмотря на нежесткую фиксацию прогона и неравномерные нагрузки, система стропил наслонная осталась устойчивой, ее дополняют горизонтальной схваткой. Схватка – это  балка, обычно с тем же сечением, что и у стропил.

Она скрепляется со стропилами гвоздями или болтами. Пересечение схваток и стоек фиксируется гвоздевым боем. Работу схватки можно охарактеризовать, как аварийную. В случае неравномерной большой нагрузки на скаты, схватка включается в работу и предохраняет систему от перекоса.

Укрепить систему с жестко закрепленным верхом и свободным низом (второй и третий варианты) можно с помощью небольшой трансформации нижнего узла. Стропильные ноги выводят за край стен. При этом само крепление остается скользящим, по типу ползуна.

Еще один вариант повышения устойчивости – жесткое крепление низа стоек, на которых удерживается горизонтальный коньковый прогон. Для этого их врубают в лежень и фиксируют к перекрытиям, например, используя накладки из досок или брусков.

В этом случае стропила опираются на несущие стены и передают им распор. Поэтому такие системы нельзя применять для домов, стены которых выстроены из газобетона. Газобетонные блоки совершенно не противостоят изгибу и разрушаются при распорных нагрузках. А другие материалы, например, кирпич или бетонные панели, легко выдерживают такие нагрузки и не деформируются.

Распорная система стропил требует наличия жестко закрепленного мауэрлата. Причем, чтобы выдержать распор, прочность стен должна быть высокой. Или же по верху стен должен идти неразрывный железобетонный пояс.

Для распорных стропил используют те же, рассмотренные выше для безраспорных систем, варианты креплений. Но с одним нюансом: все имеющиеся скользящие крепления (ползуны) заменяют на шарнирные с возможностью поворота. Для этого к низу стропилины прибивают опорный брус или делают врубку зубом в мауэрлат. Шарнирное крепление в коньковом узле выполняют, наложив стропила друг на друга и скрепив их гвоздевым боем или болтом.

Распорная конструкция – это нечто среднее между наслонными безраспорными и висячими системами. Коньковый прогон в них еще используется, но он уже не играет значительной роли. Ведь стропила уперты нижними краями в стены, а верхними краями – друг в друга. При просадке стен или прогибе конькового прогона под собственным весом, прогон перестает работать вообще.

По своей сути такие стропила становятся висячими.

Для повышения устойчивости системы в нее включается схватка, которая работает на сжатие. Она частично, хоть и в небольшой степени, снимает распор на стены. Для того, чтобы схватка сняла распор полностью, она должна соединить нижние края стропильных ног. Но тогда она станет уже не схваткой, а затяжкой.

Также уменьшает распор установка жестко зафиксированного конькового прогона.

Такие системы могут устраиваться как по распорным, так и по безраспорным схемам. Их отличие от уже рассмотренных вариантов состоит в наличие третьей опорной части под стропильной ногой – подкоса (подстропильной ноги).

Подкос меняет систему. Стропилина из однопролетной балки превращается в двухпролетную неразрезную. Это позволяет увеличить перекрываемый пролет, вплоть до 14 м. А также – уменьшить сечение стропил.

Подкос соединяют со стропилиной таким образом, чтобы не допустить ее смещения. Делается это следующим образом: подкос заводят под стропило и фиксируют деревянными накладками по бокам и снизу.

Эта конструкция наслонных стропил подходит для построек с двумя продольными несущими стенами или промежуточными поперечными стенами. Стойки в этом случае расположены не под коньком, а под стропилами. Коньковый прогон отсутствует.

Стропильные ноги в схеме опираются на две подстропильные балки (сквозные прогоны), которые, в свою очередь, уложены вдоль скатов крыши и опираются на вертикальные стойки. Стойки закреплены к несущим промежуточным стенам через лежни.

Сквозные прогоны можно и не включать в схему. Тогда стойки придется подводить непосредственно под каждую стропилину и закреплять с затяжкой гвоздевым боем.

Сверху стропильные ноги стыкуют между собой и связывают накладками из металла или дерева с двух сторон.

Отсутствие конькового прогона автоматически означает, что стропильная система образует распор.  Чтобы его нейтрализовать в безраспорном варианте системы, ниже сквозных прогонов закрепляют затяжку. При нагрузках она будет растягиваться и устранит нежелательный распор. Для сохранения устойчивости в системе используется схватка, закрепленная в нижней части сторопильных ног. Также от складывания конструкцию уберегут специальные расшивки, которые закрепляют крест-накрест между стойками.

В распорной системе схватку устанавливают выше сквозных прогонов. Тогда схватка под нагрузкой будет сжиматься и, по сути, превратится в ригель.

Установка стоек под стропильными ногами или сквозных прогонов (и отсутствие центральных стоек!) дает возможность использовать наслонные стропила данного типа для устройства просторных мансардных помещений. Другие схемы подходят только для чердачных помещений и мансард с перегородками.

Имея на руках рассчитанную схему устройства, можно приступать к монтажу стропильной системы. Установка выполняется в несколько этапов, основные из них такие:

1. По верху наружных стен укладывают мауэрлат – доску или брус. Чтобы предупредить загнивание мауэрлата, между ним и стеной прокладывают гидроизолирующий материал – рубероид, толь и т. п.

2. По верху промежуточной стены укладывают лежень, который необходим для крепления вертикальных стоек.

3. На лежне закрепляют стойки с шагом 3-6м.

4. Сверху, на стойки, устанавливают коньковый прогон.

5. Выставляют стропила с шагом 0,6-1,2 м. Снизу стропильная нога крепится к мауэрлату в соответствии с выбранной схемой креплений (на шарнире или на ползуне). Сверху стропильные ноги либо выкладывают отдельно на коньковый прогон, либо соединяют верхние края между собой, опирая на конек.

6. Если схема предусматривает, стропильные ноги соединяют горизонтальными схватками.

7. Опять же, по требованию схемы, выставляют подкосы, опорные элементы.

Выполняя работы по установке стропил нельзя допускать оплошностей. Следует помнить, что стропильная система – это каркас крыши, который должен выдерживать все возможные нагрузки. Неправильно рассчитанная или смонтированная система может запросто привести к перекосу и даже разрушению всей крыши.

Наслонная стропильная система – особенности и основные узлы

Конструкция крыши – сложная система, в которую ходят опорные элементы, гидроизоляционное покрытие, утеплитель и пароизоляция. Все кровельные узлы подвергаются воздействию временных и постоянных нагрузок, поэтому они должны обладать высокой несущей способностью, чтобы избежать деформацию или даже обрушение кровли. Чтобы гарантировать прочность и долгий срок эксплуатации, выполняют точный расчет, определяющий состав каркаса, расстоянием между его элементами, а также их сечение. Как правило, в частном домостроении используется наслонная стропильная система, позволяющая перекрывать сооружения шириной до 16 метров. В этой статье мы расскажем о ее устройстве, особенностях и основных узлах.

Содержание статьи

Устройство и функции

Конструкция, состоящая из взаимосвязанных опорных элементов, поддерживающих кровельные скаты, называется стропильной системой крыши. Она выполняет функции своеобразного каркаса, придающего уклон и форму кровле. Монтаж кровельной конструкции выполняется только после того, как сделан расчет нагрузок, которые будут воздействовать на нее в процессе эксплуатации. Правильно сконструированный каркас решат следующие задачи:

  1. Используется как основание для крепления кровельного материала. Монтаж гидроизоляционного материала на поверхность ската выполняют на обрешетку каркаса крыши, который равномерно распределяет вес покрытия, а также придает ему жесткую форму.
  2. Формирует уклон кровельной конструкции. Стропильные ноги каркаса устанавливают под уклоном к основанию, благодаря чему крыша приобретает треугольную форму. Наклонная поверхность ската позволяет воде и снегу свободно соскальзывать, не увеличивая нагрузку на элементы опорной системы.
  3. Придает конструкции жесткость и несущую способность. Крыша повергается серьезной нагрузке из-за большого веса кровельного покрытия, теплоизоляции, веса самой стропильного каркаса и снежной шапки, поэтому стропильная система должна обладать высокими прочностными качествами и перенаправлять вес кровли на несущие опоры.

Обратите внимание! Стропильной системой наслонного типа называется опорная конструкция крыши, которая включает в себя вертикальные стойки, опирающиеся на внутренние несущие стены. Монтаж такого каркаса выполняется, если посредине дома располагается капитальная стена, установленная на фундамент. Крыша с наслонной стропильной системой испытывает напряжение только на изгиб, благодаря чему ей не требуются компенсирующие распирание элементы.

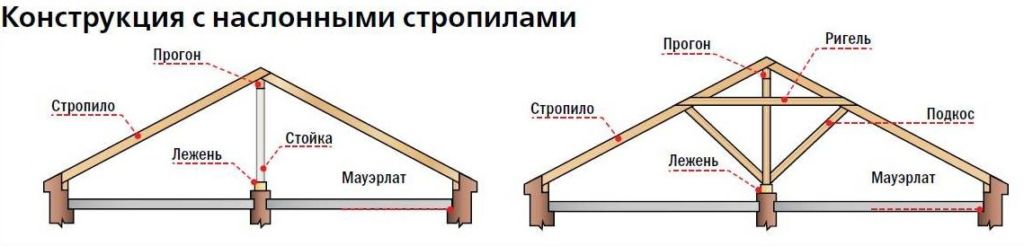

Устройство крыши наслонного типа

Состав

Перед тем как выполнить монтаж кровли, необходимо сделать точный расчет нагрузок, которые будут на нее воздействовать, а также составить подробный проект. Эти нехитрые вычисления помогут определить, какие элементы войдут в наслонную стропильную систему, рассчитать их сечение и расстояние между ними. Если крыша имеет опору на внутренние несущие стены, то ее каркас состоит из следующих компонентов:

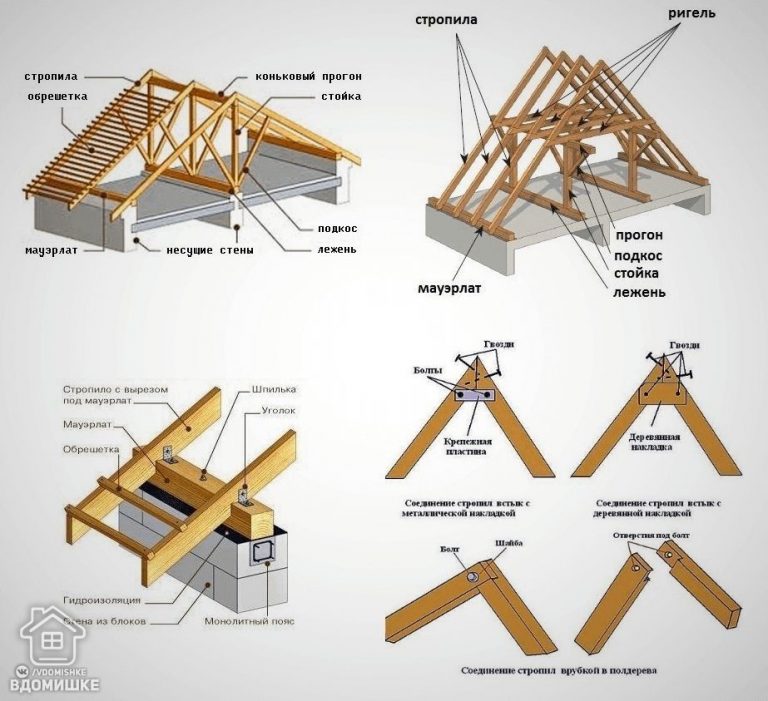

  • Мауэрлата и лежня. Этими терминами называют опорные элементы кровельной конструкции, фиксируемые на верхний ярус стен, на которые опираются скаты крыши. Они изготавливаются из древесины хвойных пород сечением 100х100 мм или 150х150 мм. Лежень отличается тем, что крепится на внутренние несущие перегородки, а него можно закрепить вертикальные стойки, поддерживающие конек.
  • Стропил. Наслонные стропила устанавливаются попарно вдоль ската крыши. Их особенность в том, что они имеют 2 точки опоры – на мауэрлат и на коньковый прогон. Благодаря этому конструкция получается прочной и не испытывает нагрузку на распирание. Шаг между стропилами, толщину ног определяет расчет, учитывающий вес кровельного покрытия и климатические условия.
  • Подстропильных элементов. Подстропильными элементами называют дополнительные опорные элементы, благодаря которым крыша приобретает большую несущую способность. В эту категорию входят вертикальные опоры, называемые стоками, горизонтальные затяжки, а также подкосы, поддерживающие стропила.
  • Обрешетки. Обрешетка крепится перпендикулярно стропильным ногам, на нее выполняется монтаж кровельного материала. Расчет нагрузок определяет, каким должно быть основание кровли – сплошным или решетчатым.

Устройство наслонной стропильной системой

Наслонная стропильная система

Важно! В конструировании наслонной стропильной системы главное, перед тем как выполнять монтаж, правильно выполнить расчет постоянных и временных нагрузок, которым подвергается крыша дома. Отличительными чертами каркаса этого типа является использование внутренних несущих стен для установки лежня, вертикальных строек, поддерживающих коньковой конструкции.

Виды

Крыша подергается нескольким видам нагрузок, в том числе нагрузке на распирание и на изгиб. Чтобы компенсировать эти напряжения, а также чтобы сделать стропильную систему устойчивой и жесткой, используется большое количество компенсирующих элементов, сечение которых определяет расчет. Для предотвращения деформаций каркаса монтаж кровли выполняют, используя подвижные крепления. Наслонные стропила бывают следующего типа:

  1. Безраспорная. Монтаж безраспорного стропильного каркаса наслонного типа выполняют с помощью подвижных креплений, благодаря чему узлы системы даже после фиксации могут компенсировать нагрузку на распирание несущих стен. Наслонные стропильные ноги такого типа с одной стороны крепятся с помощью шарнира, а с другой – с помощью ползуна.

    Безраспорная стропильная система наслонного типа

  2. Распорная. Распорные стропила наслонного типа имеют не две степени свободы, а одну. Один конец ноги в таком случае фиксируется жестко, а другой с помощью ползуна, шарнира или другого подвижного крепления. Распорный стропильный каркас предусматривает установку мауэрлата, так как он оказывает небольшое распирающее действие на наружные несущие опоры.

    Распорная стропильная система наслонного типа

Опытные кровельщики для перекрытия деревянных домов, еще не завершивших процесс усадки, используют безраспорные стропильные каркасы, подвижные опоры которых могут компенсировать деформации, возникающие при постепенном высыхании древесины. Расчет состоит в том, что не жестко закрепленная конструкция будет оседать вместе с коробкой дома.

Особенности

Конструкция наслонного стропильного каркаса кровли зависит от многих факторов. На состав системы влияет уклон скатов, климатические условия в зоне строительства, выбранный кровельный материал. Чтобы учесть все эти критерии, нужно выполнить расчет нагрузок на кровлю. В зависимости от ширины перекрываемого сооружения, стропильный каркас крыши имеет следующие особенности:

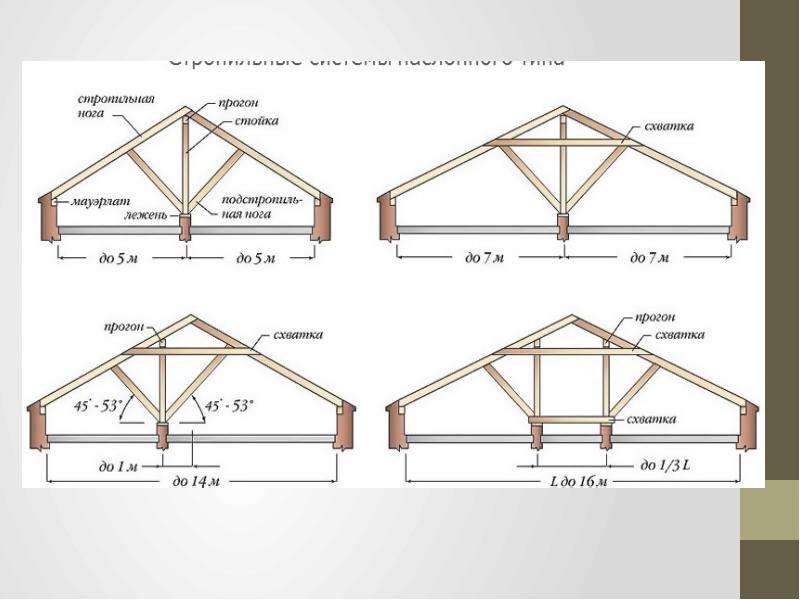

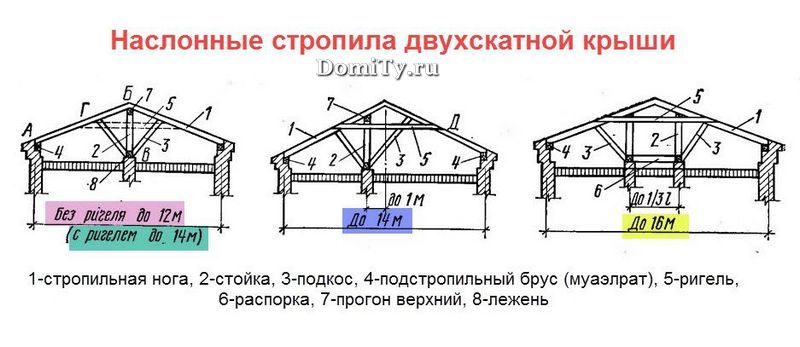

  • Для перекрытия сооружения шириной до 10 метров достаточно одной несущей опоры, на которую устанавливаются вертикальные стойки. Чтобы компенсировать прогиб длинных стропильных ног, устанавливают подкосы.
  • Для перекрытия сооружения шириной до 10-14 метров также хватает одной внутренней несущей стены. Однако, для укрепления стропильного каркаса, состоящего из мауэрлата, лежня, стропильных ног, стропил, стоек и подкосов, используют горизонтальные затяжки, компенсирующие распирающую нагрузку.
  • Для перекрытия сооружения шириной 16 метров требуется 2 внутренние несущие стены. В таком случае стропильный каркас состоит из мауэрлата, лежня, стропил, подкосов, стоек, ригеля и затяжки.

Учтите, что максимальная длина стропильных ног наслонного каркаса ограничивается стандартным размером пиломатериалов, составляющим 6 метров. Конечно, можно изготовить наборные стропила или надставить кобылки, но такая конструкция получится менее прочной.

Двухскатные крыши с наслонным каркасом

Односкатная крыша с наслонными стропилами

Видео-инструкция

Наслонные стропила двухскатной крыши: конструкция, узлы, крепление

Крыша – это важная часть любого дома, от которой зависит защита строения от различных негативных воздействий атмосферы. Она должна быть не только прочной и надежной, но и привлекательной, а также безопасной для использования. Все эти параметры обеспечиваются за счет монтажа на крыше строений специальных стропильных систем совместно с обрешеткой. Именно они принимают на себя различные нагрузки, распределяющиеся далее равномерно по стенам дома. Для строений, обладающих несущими стенами, располагающимися внутри дома, оптимальным выбором считаются наслонные стропила.

Устройство наслонных стропил

К их отличительной особенности относится наличие специального проветривания.

Важно! Наличие сквозных отверстий для проветривания обеспечивает долгий срок службы всей системы, так как для ее формирования используется древесина, поэтому не создаются условия для ее загнивания и разрушения.

Наслонная стропильная система считается достаточно простой в создании, поэтому нередко вовсе собственники жилых сооружений предпочитают самостоятельно заниматься процессом ее формирования. В нее входят конкретные узлы:

  • стропильные ноги;
  • специальные элементы, располагающиеся под стропилами;
  • обрешетка, предназначенная для оптимальной укладки любого выбранного кровельного материала.

Система может применяться для разных видов крыш, в соответствии с чем, имеет определенные особенности:

  • если выбирается односкатная крыша, то в состав системы входит оптимальное количество отдельных стропил, причем они краями упираются на стены строения, располагающиеся противоположно друг другу;
  • наслонные стропила двускатной крыши состоят из пары ног стропил, располагающихся под конкретным углом друг к другу и упирающихся снизу в стены, а сверху в специальный прогон, поддерживаемый стойками.

Важно! Если вырастает длина пролета, то существует возможность возникновения прогиба или выворачивания ног стропил, а чтобы этого не случилось, необходимо пользоваться специальными подстропильными элементами, к которым относятся подкосы или стойки.

Наслонные стропила формируют специальные системы, причем они могут быть безраспорными или распорными. Отличия у них заключаются в методе, используемом для соединения стропил, а также в узлах опирания.

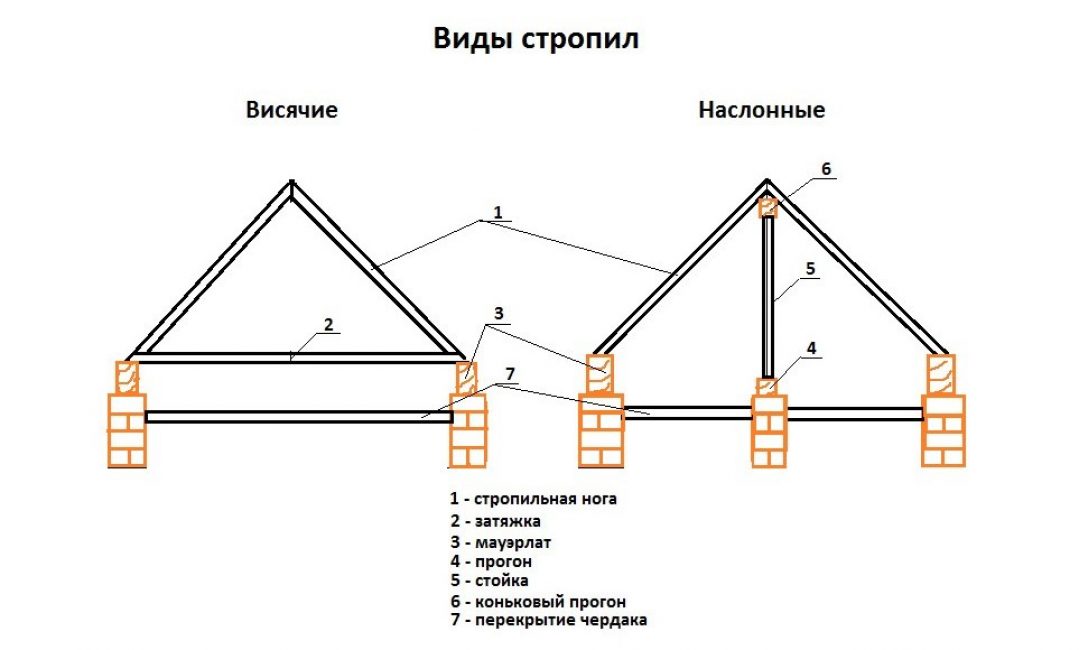

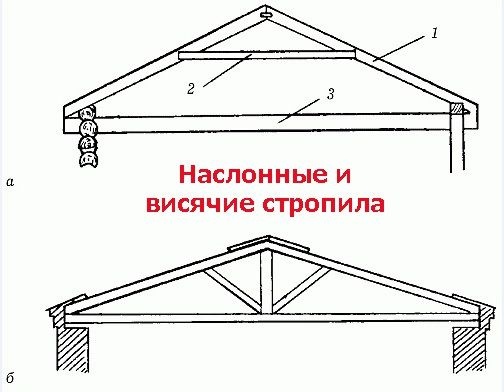

Какими отличиями обладают наслонные стропила и висячие?

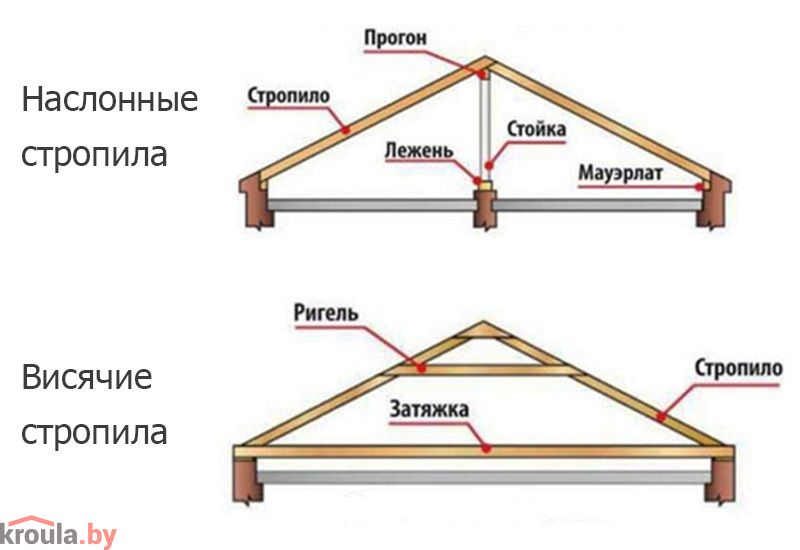

Наслонные стропила не являются единственно возможными для создания конструкции на крыше, так как нередко для этого используются висячие элементы. Существуют многочисленные отличия между этими видами стропил, в которых рекомендуется предварительно разобраться, чтобы убедиться, что выбранные элементы подходят для конкретного дома. Для этого учитываются особенности:

  • наслонная система считается оптимальной для строения, в котором имеется несколько дополнительных стен, используемых в качестве опоры для нее;
  • для этой системы между опорами оставляется не больше 8 м, а также шаг стропил варьируется от 80 до 120 см;
  • внизу наслонной системы имеется специальная опора, представленная подстропильными брусьями и мауэрлатом;
  • разделяются стойки и прогоны с использованием подкосов, обеспечивающих создание действительно прочной конструкции, обладающей хорошей жесткостью;
  • ноги стропил обычно обладают значительной длиной;
  • у висячих стропил для создания опоры применяются только опорные стены, причем стропильные ноги имеют нагрузку в двух направлениях системы;
  • висячие конструкции обладают существенной степенью нагрузки, поэтому имеется распирание стен, а нивелируются нагрузки особыми затяжками, объединяющими ноги.

Наслонные стропила обычно используются, когда создается двускатная крыша. Висячая может применяться для разных вид крыш и обладает особой спецификой, поэтому важно перед строительством оценить все имеющиеся отличия.

Особенности безраспорной системы

Безраспорная стропильная система оснащается ногами, работающими на изгиб, поэтому на стены не передается распирающее усилие по горизонтали. Она может создаваться тремя разными методами:

1. Внизу стропильной ноги формируется врубка, которая далее располагается на мауэрлате. Она может заменяться фиксацией специального опорного бруска. Сверху так же делается врубка, но она должна быть больше по размеру, а также располагается по горизонтали. В ней непременно создается небольшой скос, предотвращающий возникновение упора в прогон и создание сопротивления изгибу. Существуют ситуации, когда невозможно подрезать верх стропильной ноги. В этой ситуации наращиваются наслонные стропила искусственно, для чего используется обрезок стропила. Он прикрепляется с обеих сторон специальными монтажными пластинами.

2. Низ ноги формируется на специальном высокопрочном ползуне. Этот метод создания безраспорной системы используется наиболее часто. Верх элемента фиксируется болтами или гвоздями, а также допускается, чтобы стропила упирались друг в друга, после чего они соединяются пластинами из металла или накладками из древесины. При таком методе стропила крепятся к мауэрлату при предварительном расчете оптимального шага. Фиксируются стропила двумя гвоздями, вбиваемыми в боковые стороны элемента. Также допускается пользоваться всего одним гвоздем, но он забивается через верх. Можно для фиксации пользоваться металлическими пластинами.

3. Третий способ предполагает жесткое защемление конька. В этом случае верх прочно и надежно фиксируется, а вот низ формируется на ползуне. Такое крепление не создает распор на стены строения. Изгибающий момент образуется в коньке, причем он стремится разрушить его, а вот у стропил образуется небольшой прогиб. Такая установка обеспечивает получение определенного запаса прочности, повышающего дополнительно несущую способность крыши.

Важно! При использовании любого варианта создания безраспорной системы используется единый принцип, предполагающий, что один край стропил формируется на шарнире, дающим возможность сделать 1 поворот, а вот другой на специальной скользящей опоре.

Фиксация на различных жестких ползунах реализуется с применением различных крепежных элементов, таких как скобы или пластины из металла, а также нередко используется гвоздевой бой.

Видео по теме:

Специфика распорной системы

Распорная система предполагает крепление опоры с 1-ой степенью свободы. Весь процесс создания заключается в том, что верхние части стропил надежно и крепко фиксируются, для чего используются болты или гвозди. Это приводит к формированию специальной шарнирной опоры. К ее особенностям относится:

  • имеются одинаковые схемы с безраспорной системой;
  • как и безраспорная система, у распорной имеется одинаковое напряжение сжатия и изгиба;
  • формируется специальный распор, за счет которого создается раздвигающее усилие, воздействующее на стены дома.

Важно! Данная система предполагает использование наслонных стропил совместно с висячими, поэтому нередко она называется смешанной.

К основным плюсам распорной системы относится:

  • конструкция стойка перед разными видами нагрузок;
  • непременно при ее создании к стенам строения фиксируется жестко и надежно мауэрлат;
  • непременно устанавливаются деревянные коньковые прогоны, обладающие высокой жесткостью, что дает возможность уменьшить распор на стены дома;
  • для увеличения жесткости прогона используются специальные стойки или подкосы, а также допускается применять консольные балки.

Важно! Допускается пользоваться такой системой для домов, возведенных из любого материала и для строений, в которых делается мансардный этаж.

Что включается в подстропильные элементы системы?

Крепление наслонных стропил может выполняться разными способами в зависимости от выбранной системы. При этом важно изучить, какими подстропильными элементами оснащается конструкция.

Важно! Подстропильные элементы могут быть разными, а при их выборе учитывается, создается ли двускатная крыша или какая-либо другая конструкция.

Наиболее часто выбираются изделия:

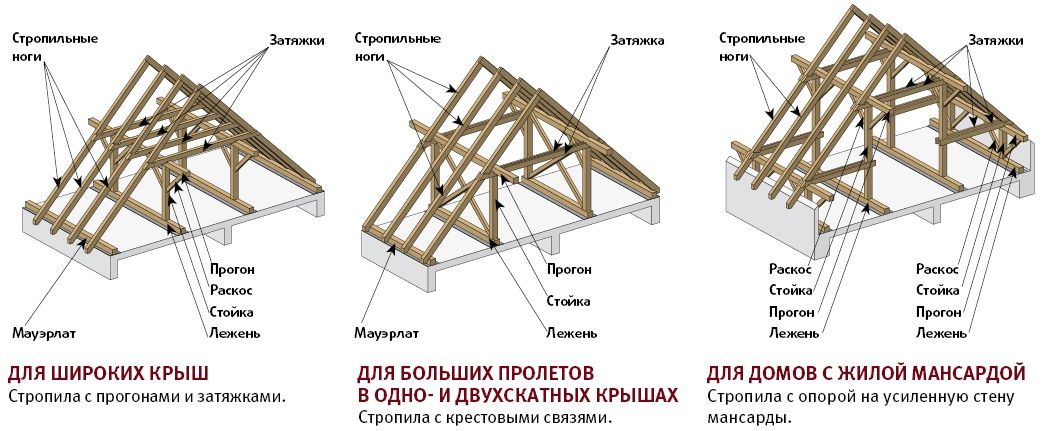

1. Горизонтальная схватка. Данный элемент применяется для увеличения устойчивости всей системы. Увеличивается надежность конструкции, хоть и не слишком сильно. Данная схватка фиксируется в месте, где имеется перекрещивание со стойками, обеспечивающими поддержание прогона конька. Если на крыше возникают равномерные нагрузки, то грамотно прикрепленная схватка действует на сжатие. Если же образуется просадка или прогиб прогона, то работает схватка на растяжение. Расстояние, на которое крепятся схватки, равно обычно не меньше 1,8 м, а это обусловлено созданием оптимальных условий для комфортного хождения людей по чердачному помещению. Во время фиксации схваток непременно формируются отверстия, которые будут меньше или равны 1 мм в диаметре. В них вставляются болты или специальные шпильки. Именно такая фиксация обеспечивает возможность сработать схватке в случае возникновения какого-либо аварийного случая.2. Жесткая фиксация нижних элементов стоек. Это приводит к повышению прочности наслонных стопил и всей стропильной системы в целом. Закрепляется низ стоек, обеспечивающий поддержку конькового прогона. Этот элемент применяется достаточно редко, так как для некоторых конструкций просто невозможно зафиксировать стойки, поэтому предварительно оценивается возможность их использования.

3. Использование подкоса. Если применяется этот элемент, то все наклонные части системы формируют специальную неразрезную балку. Фиксировать его надо под углом, который не будет меньше 45 градусов. Для этого используются разные накладки или допускается применять опорный брусок.

4. Подстропильные конструкции, состоящие из сквозных прогонов, укалывающихся на лежень, используются для строений, в которых имеется 2 несущие стены. Лежень непременно в такой системе упирается на внутренние стены.

Видео по теме:

Таким образом, правильный выбор системы, которая может быть безраспорной или распорной, а также грамотный подбор всех остальных элементов обеспечивает создание действительно прочной, надежной и долговечной крыши. Выбор различных элементов, имеющихся в стропильной системе, полностью зависит от ее конструкции и нагрузок, которые воздействуют на нее. Если планируется самостоятельно делать систему, состоящую из наслонных стропил, то предварительно уделяется много внимания и времени грамотным расчетам, позволяющим правильно зафиксировать разные части конструкции. Для повышения ее прочности и надежности применяются разнообразные подстропильные элементы, но они выбираются в соответствии с особенностями каждой системы.

Посмотрите еще статьи:

типы узлов опирания, способы установки

Стропильная система – это важнейшая конструкция дома как инженерного сооружения. Через нее нагрузки, воспринимаемые крышей, передаются на внутренние и внешние опоры, обеспечивая тем самым ее надежность и прочность. И если количество материалов для возведения стен переваливает за десяток, то для стропил все намного проще – дерево и металл или, возможно, их сочетание.

Основных видов стропильных конструкций – два: наслонные и висячие. Последние опираются разнесенными окончаниями брусьев на две точки, а первые – еще одну опору по центру.

Схемы ↑

Наипростейшая схема каркаса – у односкатной крыши. Для этой крыши в конструкцию несущего каркаса входят отдельные брусья, точками опоры для которых служат противолежащие стены строения.

Для двухскатной – она компонуется уже из отдельных спаренных наклонных ног. Нижними концами они опираются на стены, а верхними – на прогон, который представляет собой подстропильную систему, опирающуюся на стойки.

Главным отличительным признаком наслонных конструкций является наличие опоры под верхним коньковым окончанием стропильной ноги.

С ростом длины пролета повышается вероятность деформации брусьев: их прогиба или изгиба, иначе говоря, выворачивания. По этой причине для широких пролетов появляется необходимость в усилении подстропильной системы. Естественно, ее конструкция усложняется, добавляются вспомогательные элементы. К примеру, стойки и подкосы, подпирающие стропильные ноги. Аналогичные деревянные конструкции используют при соединении нескольких брусьев и отдельных досок. Стало быть, в подобной конструкции наслонные стропила опираются как на несущие стены, так и на подстропильные ноги и добавочные стойки. С одной стороны, это не дает брусу деформироваться, прогнуться либо вывернуться, а с другой – способствует росту несущей способности.

Расчетные данные получили свое подтверждение на практике: стропила одинакового сечения более устойчивы и воспринимают повышенные нагрузки, если установлены с вспомогательными разгружающими конструкциями.

Виды и тип узлов опирания ↑

Система наслонных стропил может быть двух типов: распорной или безраспорной. Это зависит от двух факторов, типа узлов опирания и сочленения стропил. Всем известно, что такое степень свободы крепежа поэтому понятно, что если крепеж балки имеет их три, то подобное строение становится неустойчивым, то есть оно зачастую может мгновенно измениться. Полное отсутствие таковой, то есть нулевая степень, наоборот, исключает как любое смещение в вертикальной и горизонтальной плоскостях, так и поворот в пространстве. В этом случае конец бруса оказывается жестко защемлен.

Как видим, проект наслонных стропил имеет два возможных типа узлов опирания:

  • две степени свободы, позволяющий поворот – следствие изгиба балки, и сдвиг в горизонтальной плоскости;
  • одна степень свободы позволяет исключительно поворот балки.

Обычно сдвиг нижнего или верхнего окончания брусьев обеспечивают за счет врубок в горизонтальном направлении. Сдвиг ограничивают в двух вариантах: упирают стропила друг в друга или/и упирают стропила в стыкуемый элемент типа мауэрлата или прогона.

Способы установки ↑


В зависимости от того будет ли подобная конструкция запроектирована как распорная или нет, мауэрлат либо будет принимать и отдавать распор на стены либо вовсе не будет его принимать, поскольку распора просто нет. В одном из случаев, безраспорном, мауэрлат может быть закреплен к стенам нежестко, однако, тогда стропильная система потребует добавочного закрепления, так как при воздействии неравномерной нагрузки она теряет свою статическую устойчивость. В другом, при наличии распора, система получается статически устойчивой, но придется закреплять мауэрлат.

Устройство наслонных стропил без распора ↑

Чтобы при установке брусьев не было распора, реакция в точках опоры по обоим концам брусьев: на прогон и мауэрлат, должна быть вертикальной. Такого можно добиться двумя путями:

  • Низ стропильной ноги без каких-либо вспомогательных упоров сверху опирают на мауэрлат, а верх упором стыкуют в верхний конец противоположного бруса и надежно закрепляют. Допускается также возможность жесткого защемления.
  • Низ стропильной ноги упирают в обвязку мауэрлата через запил или подшитую опорную планку, а верхние концы не упирают друг друга, как в предыдущем случае, а кладут с помощью горизонтальной врубки рядом на прогон и крепят к коньковому прогону соответственно особенностям конкретной конструкции.
Мауэрлат в данном случае рекомендуется устраивать ближе к внутренней стороне стены, но с расчетом, что он должен быть защищен снаружи, скажем, невысоким выступом.

  ↑Устройство с распором

В отличие от безраспорной системы, где наслонные стропила фактически опирают, в распорных – они, наоборот, упирают. Чтобы мауэрлат смог принимать и передавать распор на несущие стены в горизонтальной плоскости, необходимо, чтобы стропильные ноги нижними концами упирались в мауэрлат, а верхними – друг в друга. Для этого верхнее и нижнее окончание стропильных ног должны иметь одну степень узлового соединения, или концы необходимо вообще защемить. Таким образом оба конца бруса теряют возможность скользить и возникает усилие распора.

Устойчивость стропильной конструкции обеспечивают также установкой горизонтальных схваток. В обычных условиях при отсутствии распора они работают знакопеременно, а в аварийных – целенаправленно. Допустим, проявилась просадка прогона,тогда принцип работы стяжки в следующем: при просадке в конькового прогона возникает распор, и его усилие направлено на раздвижение брусьев. В результате коньковый узел может раскрыться, тогда стяжки начинают работать на растяжение и перехватывают образовавшийся распор. В распорных системах они работают на сжатие и просто понижают распор на стены. Если стяжки установить по низу брусьев, то они могут полностью снять распор.

Что необходимо знать для изготовления стропил ↑

Изготовление стропильной системы связано с выбором материала, способом крепления стропил к мауэрлату и т. д.

Материалы

Для изготовления стропил используют металл и дерево. Однако, в силу доступности наибольшая популярность у пиломатериалов, особенно хвойный, сосны и ели. Важным условием при выборе древесины является качество его сушки – хорошо высушенным брусьям не грозит коробление.

Способы соединения

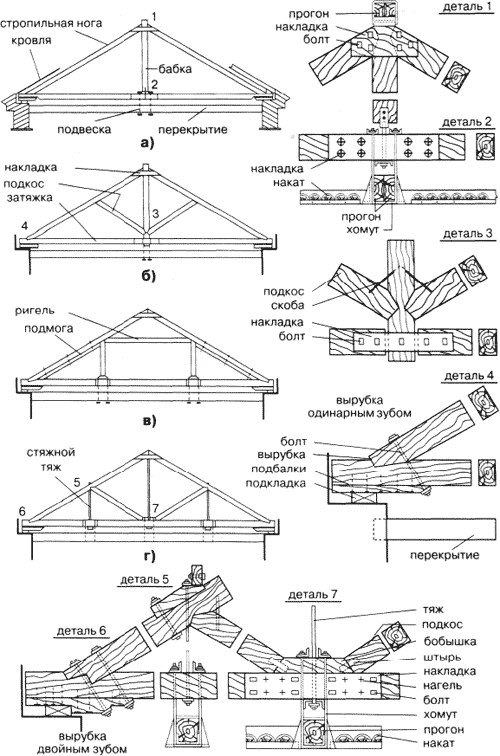

Детали стропильной системы когда-то крепили друг к другу только посредством врубки или скоб. Сегодня такую технику чаще заменяют на накладные крепежные детали из металла, которые фиксируют при помощи гвоздей, обычных саморезов и глухарей с шестигранной головкой. При расчете узловых нагрузок подсчитывают также количество необходимых крепежных деталей, которые обеспечат прочность соединения.

В любом случае выбор схемы стропил обусловлен конфигурацией крыши и ее размерами и в основе его лежат грамотный проект и правильный расчет.

© 2021 stylekrov.ru

Наслонные стропила: типы, конструктивные особенности, схемы

Кровлю необходимо устраивать таким образом, чтобы они выдерживали большие нагрузки. Повышение ее прочности достигается при помощи специальных конструкций, состоящих из стропильных ферм и обрешетки. Ее основной функцией является передача нагрузки от веса кровельной конструкции и снежной массы на внутренние опоры здания.

Применение наслонных стропил целесообразно в строениях с небольшими пролетами, а также при наличии средних промежуточных опор или несущей стены. При отсутствии таких конструкций устраиваются висячие системы стропил.

Устройство наслонных стропил: основные правила

Стропильная система наслонного типа используется при необходимости перекрытия пролетов с максимальной длиной 6-6,5 метров. Если во внутренней части строения имеются несущие конструкции (стены или колонны), то есть возможность дополнительной установки на них стоек.

Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.

Узнайте, как выполняется кирпичная кладка фронтонов.

Информацию о том, как выбрать лучший материал для кровли крыши мы собрали в этой статье.

Так как в сфере частного строительства пролеты больших размеров – большая редкость, в индивидуальных зданиях главным образом используются именно наслонные системы.

Согласно технологии, опорой для стропильной ноги служит мауэрлат. Если речь идет о деревянной постройке, его функция переходит к верхнему ряду стен. Данное узловое соединение имеет важнейшее значение.

При стягивании стропильных ног при помощи ригеля можно увеличить длину пролета до 8 метров, при наличии одной опоры – вплоть до 12 метров, при двух опорах – до 16 метров.

Запрещена укладка деревянных стропил на каменные стены, поскольку на них постоянно будет образовываться конденсат, оказывающий на дерево разрушающее действие. Для предупреждения возможного загнивания деревянных частей необходимо произвести изоляцию мауэрлата. Это же правило относится ко всем участкам, на которых деревянные элементы примыкают к металлическим или каменным конструкциям.

В процессе монтажа особое внимание следует уделять корректному закреплению стропил на подстропильном брусе.

Первым делом производится закрепление мауэрлата. Эта деталь по сути является брусом с параметрами 150 х 150, 150 х 200 мм. Процесс осуществляется с использованием штырей. Их необходимо забетонировать в стену минимум на 40 см. Аналогичным способом закрепляются болты. Для этого применяют проволочные скрутки, минимальный диаметр которых должен составлять 6 мм. Их закладка производится на этапе возведения стен не выше третьего ряда кладки (отсчет ведется с верхнего ряда).

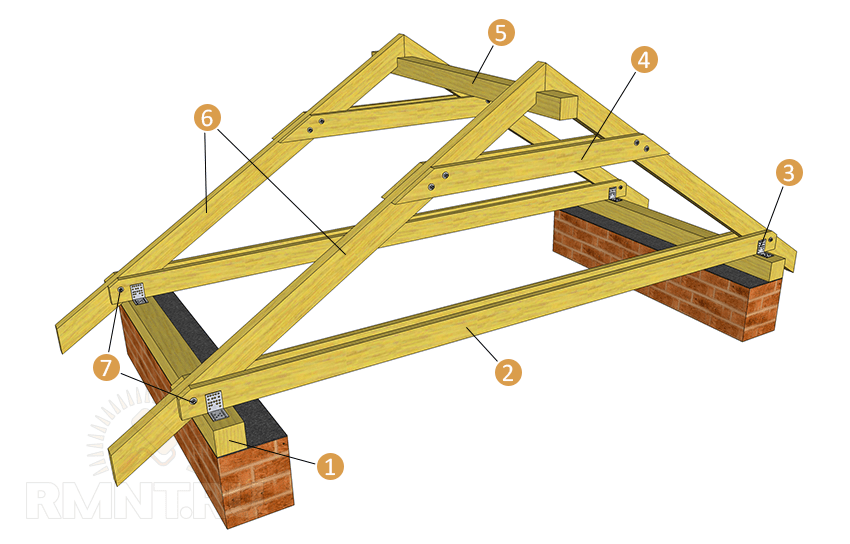

Крепление наслонных стропил к мауэрлату может осуществляться при помощи скоб. Аналогичные требования предъявляются к брусу, укладываемому поверх наружных конструкций – лежню.

При возведении домов используют систему наслонных стропил на основе дерева. Изготовление и применение подобных деталей из металла нецелесообразно и довольно проблематично.

Соединение и крепление стропильных брусов, опорных брусьев и остальных деталей удобно осуществлять с помощью крепежей в форме зубьев, шипов, сковородень, широко используемых в плотницком деле.

Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.

Предупреждение последствий усадки дома

Устройство несущих кровельных конструкций должно производиться с особой тщательностью в тех случаях, когда срубы строения пока не высохли надлежащим образом.

Необходимо учитывать, что при 4-6-процентном коэффициенте усадки сруба постройки трехметровой высоты на основе брусьев или бревен за один год может произойти усадка на 10-20 см. В результате значительно повреждаются несущие части кровли, а также столярные вставные изделия. Это обстоятельство является причиной закладки размеров дома в проект в двух вариантах: начальном и после усадки.

Одним из вариантов решений данной проблемы является применение стропильных систем висячего типа. Если это неосуществимо, то необходимо следовать некоторым правилам:

  • дождаться полной усадки строения;
  • прибегнуть к использованию стропил, оснащенных скользящими опорами;
  • осуществить меры по укреплению всех опорных конструкций – в частности, в качестве компенсаторов укладки подставить под них винтовые домкраты.

При первом варианте основным минусом является длительный период ожидания, при последнем – необходимость наличия высокого уровня квалификации и соблюдения точности в процессе осуществления работ ручным способом.

Использование считающихся саморегулирующимися креплений скользящих типов предоставляет ряд дополнительных преимуществ.

К примеру, конструкции скользящих моделей способны отлично компенсировать свойство древесины со временем давать усадку, а также способность “дышать”, в результате чего они подвергаются деформации (не очень существенной) в течение всего эксплуатационного срока.

Конструкция создается следующим образом: на поверхность мауэрлата под требуемым углом вбивается брусок или производится вырубка нужной формы. После этого на нем закрепляют уголок. Одна из полок уголка загибается. Под образованный загиб продевается рельефная рабочая пластина. Ее закрепление осуществляется с таким расчетом, чтобы в направлении конькового прогона сохранялось довольно большое расстояние, обеспечивающее свободное скольжение, происходящее в направлении наружной стороны.

При покупке соединения для скольжения надо иметь в виду, что оно бывает различных рабочих размеров – опорные площадки пластинок располагаются на разных расстояниях. При выборе необходимо учитывать возможную величину усадки строения. При этом необходимо обращать внимание на то, что общий показатель усадки будет распределяться на стропильные брусы двух скатов.

Участок упора стропила на подстропильный брус – не единственный подвижный узел стропильной конструкции. На коньке также необходимо устраивать шарнирное соединение определенного типа.Возможен вариант соединения наслонных стропил встык с использованием металлических пластин. При этом с торца сохраняется довольно большой угол, благодаря которому в процессе схода стропила не будут упираться друг в друга.

Другим вариантом является соединение стропил внакладку. При этом в двух ногах необходимо проделать отверстия для прохождения болта.

Особенности конструкции наслонных стропил

Стропильная система, в которой верхний узел крепится с использованием шарнира, а нижний – с помощью шарнира и соединения плавающего образца (вышеописанный способ представляет собой вариант ползуна) называют безраспорной. В таких системах нагрузка не передается на мауэрлат и затем на стены.

Распорная система отличается от безраспорной жестким выполнением конькового соединения и осуществлением опоры на мауэрлат при помощи шарнира (одним из вариантов является так называемое “соединение зубом”. В таком случае происходит передача раздвигающих усилий на стены.

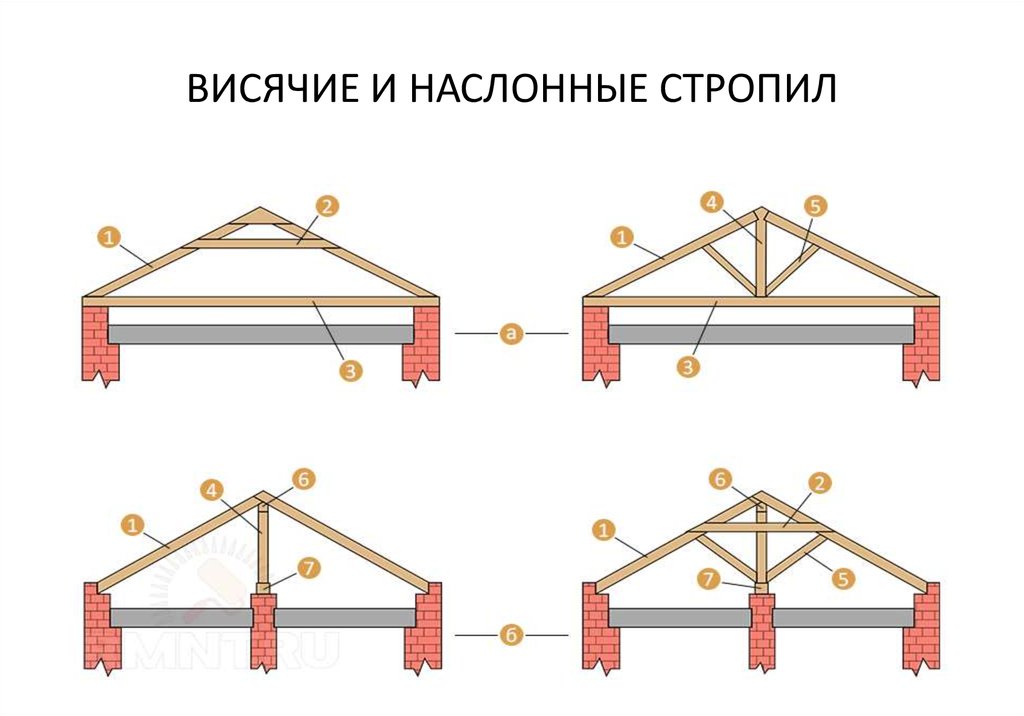

Система, в которой используются стропила как наслонного, так и висячего типа, может считаться гибридной. При этом происходит как бы перераспределение всей нагрузки. Вес кровельной конструкции приходится исключительно на соединенные встык и работающие на изгиб стропильные ноги. При этом коньковый брус не является необходимой деталью стропильной системы: он практически не выполняет никаких функций.

В случае распорной схемы важным условием является непременный учет необходимости качественного выполнения болтовых соединений. Они выполняются посредством высверленных заранее отверстий, которые по диаметру должны быть на один миллиметр меньше болта или шпильки. Если они окажутся слишком большого размера, возможно повреждение мауэрлата во время выбора деталью свободного хода.

Способ работы стропильной системы будет зависеть от того, какие соединения являются шарнирными, а какие из них работают в жестком режиме.

При эксплуатации кровли в нормальных условиях, без лишних нагрузок, общее количество нагрузки, испытываемой стропильной системой, будет равномерно распределяться на все элементы конструкции. Однако в зимнее время, после выпадения снега, величина нагрузки на каждый из скатов меняется. Если стойки не закреплены надлежащим образом или недостаточно прочно смонтированы, повышается вероятность сдвига стоек в направлении перегруженного кровельного ската. Такой сценарий чаще встречается в случае безраспорной схемы. Проблема решается посредством максимально надежного крепления бруса, при котором исключается возможность продольных сдвигов.

Порядок устройства стропил

Процесс возведения кровли состоит из следующих последовательных действий:

  1. Расчет стропильных ног на основе их длины. Для этого можно воспользоваться следующей таблицей:

  2. В тех случаях, когда материалов необходимой (в соответствии с проектом) длины и толщины нет в наличии, они создаются посредством сращивания с использованием гвоздей или саморезов.
  3. Изготавливается шаблон стропил. Если основой конструкции являются стойки и подкосы, оптимальным является изготовление шаблонов также для них.

    4. Важный момент: в случае возведения вальмовых конструкций, в основном имеющих четыре ската, необходимо учесть их специфику. Длина стропил, располагающихся в точке смыкания скатов, непременно должна сокращаться по мере спуска от конькового бруса в направлении мауэрлата. Она называется накосной ногой или стропильной диагональной ногой. Вследствие сложности конструкции вальмовой кровли изготовление шаблонов осуществляется для тех деталей скатов, которые считаются основными. Сборку и подгонку всех остальных элементов приходится осуществлять непосредственно на месте.

    Что такое гидроизоляция крыши жидкой резиной и её преимущества.

    Интересная информация о коньке двускатной крыши в статье.

    Все о резино битумной мастике для кровли вы найдете по адресу https://rooffs.ru/krovelnye-materialy/bitumnaya-mastika/dlya-krovli.html.

  4. Предварительно подготовленные и тщательно подогнанные материалы поднимаются на место выполнения работ.
  5. Процесс монтажа начинается со стоек и бруса конька (конькового прогона) – это осуществляется при их наличии в соответствии с проектом. Для повышения надежности можно осуществить дополнительное крепление стоек к несущим конструкциям здания. Принятие таких мер является гарантией предупреждения возможных сдвигов.
  6. Стропила устанавливаются к крепежам и посредством самого подходящего способа закрепляются к мауэрлату. На участках верхнего соединения они монтируются к брусу конька или скрепляются друг с другом.
  7. При наличии горизонтальных схваток в соответствии с проектом (этот момент в определенной степени объединяет висячие и наслонные стропила) на данном этапе осуществляется их крепление.
  8. После этого устанавливаются подкосы, шпренгели, остальные опорные элементы.
  9. Следующий шаг – монтаж отвесов. На них оказывает влияние конструкция кровли и величина длины стропильных ног.

    10. В случае осадков вода может попадать на нижние части ограждающих конструкций строения (стен). Для предупреждения подобного явления сооружение кровли осуществляется таким образом, чтобы ее край выходил за границу наружных стен хотя бы на 0,5 м. При осуществлении упора на мауэрлат с помощью шипа или зуба на нижний конец стропил, который располагается с боковой стороны, прибивают особый элемент – кобылку, благодаря чему их длина увеличивается.

  10. Если проект дома предусматривает использование кобылок, они должны быть обшиты сплошной деревянной обрешеткой на всем протяжении периметра строения.

Обшивка обрешеткой является последним этапом перед началом создания кровельного пирога, в который входят устройство паро- и гидроизоляции, укладка утеплителя и работы по укладке кровельного покрытия.

ВЫВОДЫ:

  • Применение наслонных стропил целесообразно в строениях с небольшими пролетами и при наличии средних промежуточных опор или несущей стены.
  • Одной из самых функциональных деталей является стропильная опора скользящего типа, поскольку с ее помощью можно осуществлять крепление к мауэрлату разных промежуточных стропил.
  • При возведении домов используют систему наслонных стропил на основе дерева.
  • Одним из важнейших моментов является точный расчет наслонной стропильной системы еще до начала монтажа стропил.
  • В случае деревянных строений необходимо учитывать фактор усадки дома.
  • В безраспорных системах нагрузка не передается на мауэрлат и на стены.
  • Распорная система отличается жестким выполнением конькового соединения и осуществление опоры на мауэрлат при помощи шарнира.
  • Процесс возведения кровли должен осуществляться в определенной последовательности.

Как выглядит стропильная конструкция “изнутри”, смотрите на видео.

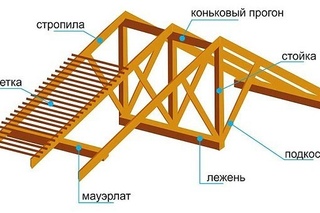

Устройство наслонных стропил: конструктивные элементы и виды

Крыша, кроме придания архитектурной выразительности сооружению, должна иметь достаточную прочность и надежность. Обеспечение прочностных характеристик крыши достигается путем установки на нее стропильных конструкций и обрешетки, которые передают постоянные и временные нагрузки на стены сооружения. Для зданий, имеющих внутренние несущие стены или буферные (промежуточные) опоры, используют наслонные стропила.

Элементы конструкции наслонных стропил

Характерной особенностью наслонных стропильных систем является их долговечность, ввиду эксплуатации под сквозным проветриванием, что предотвращает возможное загнивание деревянных наслонных стропил и их выход из строя. Относительная простота устройства и выполнения также играют немаловажную роль. Система наслонных стропил состоит из следующих конструктивных элементов:

  • стропильная нога;
  • подстропильные элементы;
  • обрешетка (настил).

Наслонная стропильная система односкатной крыши включает в себя отдельные стропила, опирающиеся своими краями на противоположные стены сооружения. В случае с двухскатной крышей, стропильная система состоит из пары наклонных стропильных ног, которые упираются нижними краями на стены, а верхними краями на прогон, который поддерживается стойками.

В случаях увеличения длины пролета возникает вероятность прогиба или выворачивания стропильной ноги. Для предотвращения этого применяют упорные подстропильные элементы: стойки и подкосы (подстропильные ноги). Эти элементы используются и при стыковке стропил из нескольких досок для обеспечения дополнительной прочности.

Существует два вида наслонных стропильных систем: безраспорная и распорная. Узлы опирания и способ соединения стропильных ног определяют, будет ли создаваться распор на стены или нет.

Безраспорная наслонная система стропил

В безраспорной наслонной системе стропильная нога работает на изгиб и не передает распирающего горизонтального усилия на стены. Существует три варианта реализации безраспорных наслонных стропил:

    1. К низу стропильной ноги крепится опорный брусок или делается запил (врубка) и упирается в мауэрлат. Вверху стропила делается увеличенный горизонтальный запил (врубка) со скосом под некоторым углом для того, чтобы не произошло упора в прогон боковой щекой и не создалось сопротивление изгибу стропила.Хотя на краях стропила изгибающий момент стремится к нулю, его подрезка в этих местах допустима, но имеет пределы по глубине: при высоте стропила h≥180 мм не более 0.3h, при высоте h=120-180 мм не более 0.4h и при высоте h≤120 мм не более 0.5h. Для всех вариантов длина подрезки (зона опирания) не должна превышать высоту сечения стропила. Когда по каким-то причинам подрезку верха стропила выполнить невозможно его наращивают искусственно обрезком стропила и крепят монтажными пластинами с двух сторон.

При монтаже необходимо добиться максимально горизонтальной поверхности верхней врубки, иначе, при изменении вида опирания, система станет распорной!

    1. Наиболее распространенный вариант, когда низ наслонной стропильной ноги делается на ползуне. Верх закрепляется при помощи гвоздевого боя или болтового соединения, либо стропила упирают друг в друга и объединяют металлическими зубчатыми пластинами или деревянными накладками.В этом варианте, при креплении стропила к мауэрлату, необходимо обратить внимание на рассчитанный проектный шаг. Крепление стропила может происходить при помощи двух гвоздей, вбитых под некоторым углом в боковые поверхности, либо с помощью одного гвоздя, забитого через верх, либо при помощи гибкой пластины.
    2. При жестком защемлении конькового узла, когда верх жестко фиксируют, а низ делают на ползуне, также не возникает распора на стены. В таком случае, в жестко соединенном коньковом узле появляется максимальный изгибающий момент, стремящийся разрушить узел, и стропильные ноги получают гораздо меньший прогиб. Применив жесткое защемление верха стропил, мы получим некоторый запас прочности, который увеличит их несущую способность.

Все варианты включают в себя общий принцип: один край стропила делается на шарнире, позволяющем только поворот, другой край делается на скользящей опоре, допускающей поворот. Крепление на жестких опорах и ползунах выполняют различными вариантами: гвоздевым боем, скобами, крепежными пластинами. Все три варианта при воздействии неравномерной нагрузки и разных углах наклона скатов крыши имеют статическую устойчивость, если коньковой прогон опирается концами на фронтоны стен. В случае опирания конькового прогона на стойки — ситуация становится хуже.

Во втором и третьем варианте, где коньковой прогон опирается на стойки, статическая устойчивость обеспечивается при равномерной нагрузке на оба ската крыши и одинаковом угле наклона. На практике добиться совершенно симметричных скатов крыши проблематично. Нагрузка неравномерно распределяется по скатам крыши ввиду поступательного таяния снега или давления ветра с определенной стороны. Первый вариант допускает разные углы наклона скатов и хорошо справляется с неравномерными нагрузками только при условии безусловной вертикальности стоек, удерживающих коньковой прогон.

Распорная система наслонных стропил

Если взять три варианта безраспорных стропильных систем и заменить в них опоры с двумя степенями свободы на опоры с одной степенью свободы, то получим распорную систему. Для первого варианта, чтобы получить распорную систему, необходимо верхние края стропильных ног жестко зафиксировать при помощи гвоздей или болтов и получить, таким образом, шарнирную опору.

Расчетные схемы почти такие же, как для безраспорных наслонных стропил, конструкция и узлы также неизменны. Напряжение сжатия и изгиба остается прежним, появляется распор, который оказывает раздвигающее усилие на стены сооружения. Такую систему, которая включает в себя наслонные и висячие стропила, можно называть смешанной (гибридной).

Распорная система статически устойчива к любым видам нагрузок и требует жесткой фиксации мауэрлата на стене. Установка жестких коньковых прогонов также позволяет снизить распор на стены. Жесткость прогона увеличивается путем добавления стоек, подкосов и консольных балок и, особенно актуальна, для домов, рубленных из бревна, брусовых и легкого бетона. Панельные, бетонные и кирпичные дома переносят распор гораздо лучше.

Подстропильные элементы конструкции

Чтобы придать устойчивость системе, конструкция наслонных стропил оборудуется горизонтальной схваткой. Она немного повышает устойчивость системы, но не в значительной мере. Крепление схватки происходит в местах пересечения со стойками, поддерживающими коньковой прогон. Схватка работает как на сжатие, в случаях появления на крыше равномерной нагрузки, так и на растяжение, в случае прогиба или просадки конькового прогона, но это уже предаварийный вариант работы. Располагают схватки на высоте не менее 1.8 метра для нормального прохождения человека по чердачному помещению. При выносе конца стропилины за стену, устойчивость конструкции достигается в любых сочетаниях нагрузок.

При креплении горизонтальных схваток, отверстия делают равными или меньше на 1 мм диаметра болтов (или шпилек). Это позволит, при наступлении аварийной ситуации, сразу же работать схватке, не выбирая зазор между болтом (шпилькой) и стенкой отверстия!

Повысить устойчивость наслонных стропил и системы в целом можно путем жесткой фиксации низа стоек, поддерживающих коньковой прогон. Но это не всегда возможно из-за конструктивных особенностей чердачного перекрытия.

При использовании подкоса, у стропила появляется третья опора, которая превращает ее в двухпролетную неразрезную балку. Подкосы крепятся под углом не менее 45° к горизонту при помощи накладок или опорного бруска.

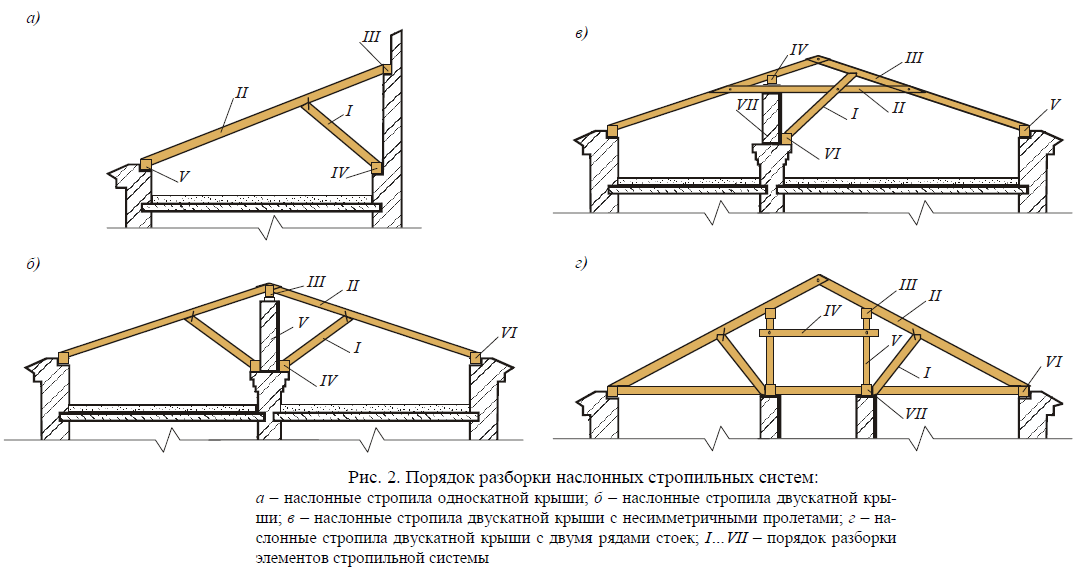

В сооружениях, имеющих две внутренние несущие стены, применяют подстропильные конструкции, которые состоят из сквозных прогонов и опираются на лежень через брусья стоек, а лежень на внутренние стены.

Правильный выбор конструкции стропил, а также всех составных элементов сделают крышу прочной, устойчивой и надежной.

Виды наслонных стропильных систем. Или как с легкостью построить основу крепкой крыши

    Рано или поздно перед вами станет вопрос, какую стропильную ферму строить для вашего деревянного дома из сруба. В этой статье вы познакомитесь с некоторыми разновидностями и решите, подойдут они под ваши требования или нет.

    Наслонные стропила своими концами распирают стены здания, а средней частью опираются на опоры. В рубленых домах стропильные ноги опираются на верхние венцы. Такие крыши устанавливают на домах с внутренней несущей стеной или столбчатыми промежуточными опорами. Наслонные стропила устраивают в том случае, если расстояние пролетов не превышает 6 м. Наличие опоры в виде внутренней стены позволяет увеличить ширину пролета, перекрываемую наслонными стропилами до 10 м, а двух внутренних опор — до 14 м. Рассмотрим три схемы устройства наслонных стропильных систем:

    1. Стропила без подкосов. Безраспорные и распорные наслонные стропила.
    2. Стропила с подкосами.
    3. Стропила на подстропильных балках.

    Стропила без подкосов. Безраспорные и распорные наслонные стропила

    Односкатные крыши с пролетом до 5 м и двухскатные крыши с пролетом около 9 м можно устраивать таким образом, что стропила опираются на две опоры без других дополнительных упоров (рис.). Стропильные ноги всей конструкции могут при различном подходе передавать распор на стену или не передавать распор. Рассмотрим ниже виды наслонных стропил.

    Безраспорные наслонные стропила

    Безраспорные наслонные стропила представляют собой конструкцию, при устройстве которой стропильная нога работает на изгиб и не передает горизонтально-распирающего давления на стены. Существует всего три варианта установки наслонных стропил, которые решают вопрос происхождения опасных нагрузок на стены здания:

    1. Стропило упирается в мауэрлат или подшивается опорным брусочком, крепится врубкой зубом, страхуется дополнительно узел хомутами, прикрепленными к стене или проволокой (рис.). Врубка стропильной ноги в верхней ее части глубиной должна быть не более,  а = 0,25h, длину площадки опирания делают не больше высоты сечения стропильной ноги (h). Площадку опирания стропила в практике рекомендуют скашивать, для того, чтобы ничего не препятствовало изгибу стропильной ноги. Следовательно, если не скашивать подрезку, то запил боковой щекой упрется в прогон и получится распорная стропильная система. Не меньше двум глубинам а должна соответствовать длина скошенной площадки. Бывает, что подрезку стропила  в верхней части сделать невозможно, то ногу подшивают обрезком бруска, прикрепленным с обеих сторон деревянными досками гвоздевым прибоем или монтажными пластинами. Верхи стропильных ног укладывают на коньковый прогон (при возведении двухскатной крыши) и крепятся по типу скользящей опоры, как например, горизонтальная врубка, не скрепляясь со встречным стропилом. В данном примере двухскатную крышу считаем за две односкатные, просто примкнутые друг к другу высокими сторонами. Существует в рассматриваемом возведении крыши условие, которое обязывает горизонтально делать прибоины подшивки верха стропилин или верхней опорной врубки. В случае не выполнения обязательного условия, стропило при измененной схеме опирания на прогон, показывает распор. В практике почти не применяют данную схему для двухскатных крыш, потому что малейшая неточность в выполнении узлового крепления безраспорная схема превращается в распорную. Еще один недостаток выявляется в раскрывании конькового узла при прогибе стропильных ног под большой нагрузкой, потому что распор на мауэрлате отсутствует. Хотя парадокс состоит в том, что наслонные стропила в нижней части имеют упор, но система не показывает горизонтального распора. Чаще всего данную схему безраспорных наслонных стропил используют для возведения односкатных крыш.
    2. Второй и самый практикуемый метод устройства стропил на двухскатных крышах производится вот как: низы стропильных ног крепятся приемом подвижного соединения (рис.), по типу ползуна, к мауэрлату, а можно и штучным бруском. Достаточно для нижнего укрепления ноги вбить один гвоздь сверху или поставить стальную гибкую пластину, чтобы не превращать ползун в шарнир и получить распор на мауэрлат. Верхние концы стропил, которые уложены на коньковый прогон, закрепляются деревянными пробоинами друг с другом или каждое стропило с прогоном.
    3. В третьем способе крепления стропил отличие от второго в жестком закреплении стропильных ног и прогона в едином узле, методом гвоздевого боя с двух сторон деревянных брусков и дощечек параллельно коньковому брусу (рис. ). За счет такого жесткого крепления стропильных ног к коньку, в балке появляется изгибающее напряжение, которое может ее разрушить, в то же время стропильные ноги несут меньший прогиб. Получаем большую несущую способность стропильных ног благодаря такому устройству конькового узла. Такой узел изготовить на практике достаточно трудно, поэтому все формулы для внутренних пролетов стропил на определение прогиба и изгибающего момента принимают как для однопролетных обыкновенных балок. Формулы указаны на рисунке.

    Каждый вариант установки наслонных стропил предполагает правильно подобрать крепежи, которые будут препятствовать или позволять движению стропила в опоре. Три варианты установки несут в себе одно правило, при котором один конец стропильного бруса устанавливается по типу ползуна, а второй конец на шарнире, который допускает только поворот.

    Расчет прочности наслонных стропил производится стандартной расчетной схемой, которая предполагает равномерную нагрузку на все плоскости крыши. Поскольку равномерного давления на скаты крыши не бывает практически никогда, поэтому, для удачного применения трех вышеуказанных вариантов, остается лишь условие жестко закрепить коньковый прогон от горизонтального смещения. Это произвести можно путем ввода концов балки во фронтальные стены или подпереть накосными стропилами.

    Первый рассмотренный вариант хорошо сохраняет неравномерную нагрузку на скаты крыши, при абсолютной вертикальной установке стоек, что удерживают коньковый прогон от сдвига в сторону. В третьем и втором варианте крыша может пытаться съехать в сторону большей нагрузки. Эти условия следует учесть при возведении щипцовой крыши, и где прогоны не опираются концами на стены фронтонов, а только на стойки (рис.).

    Во избежание потери устойчивости стропильной системы вводят дополнительный элемент – схватку (рис.). Устанавливают  схватку на высоте около 2 м от перекрытия, но чем ниже она установлена, тем практичнее служит. Данный элемент обладает несколькими функциями. Например, в безраспорных стропильных системах, если нет никакой нагрузки на скаты крыши, то она не выполняет никакой функции. При появлении на скаты крыши небольшой равномерной нагрузки, то схватка работает на сжатие. Работу на растяжение ей может дать только аварийное положение, например, просадка фундамента здания или прогиб коньковой балки. Желательно, все пересечения схватки со стойками, которые поддерживают коньковую балку, скрепить методом гвоздевого боя.

    Наиболее устойчивой конструкцией при всех сочетаниях нагрузок можно сделать во втором и третьем вариантах, если нижние узлы ползунов заменить другие конструктивные типы ползунов с выносом концов стропил за стены (рис.). Можно рассмотреть другой вариант для повышения устойчивости системы – если жестко закрепить низы стропил поддерживающих коньковый прогон, превратить нижний узел крепления в узел с жестким защемлением (рис.).



    При возведении стропильной системы, схватку принимают таким же размером, как и стропила, но можно использовать схватку и с меньшим сечением. Сечение схваток принимают конструктивно, поскольку в них развивается небольшое напряжение. Схватки устанавливают с обеих сторон или с одной стропильной ноги и крепят болтами или гвоздями (рис.). Если схватка крепится гвоздевым боем, то ослабления в древесине стропильной ноги не происходит, но следует произвести расчет по количеству забиваемых гвоздей. Другими словами, в расчеты соединения схватки со стропилом гвоздями вводят распор (Н). В случае прикручивания схватки к стропилу болтом, то несущая способность древесины уменьшается с помощью коэффициента 0,8, по причине проделанных в балке отверстий под болты.

    Устраиваются еще и добавочные опоры, например, подкосы, ригели или прогоны, для обеспечения противоаварийной устойчивости. Однако, безраспорная стропильная система достаточно устойчива, если у конькового прогона не появляется возможность смещаться по горизонтали, чего можно избежать, жестко его закрепив.

    Распорные наслонные стропила

    Распорные наслонные стропила – такое устройство системы, при котором, давления, что действуют на стропила, передаются на стены здания. Вот если взять все три вышерассмотренных способа устройства безраспорных наслонных стропил, и в каждом из трех случаев крепеж стропильных ног сменить на жесткое крепление, т.е. крепления по типу ползуна обратить  в неподвижные соединения стропильных ног с мауэрлатом или брусьями. В данном случае вся система получает напряжение, которое будет проявляться в распирающем давлении на стены дома.

    Закрепить стропила, например, в первом варианте схемы можно, таким образом: верхние концы стропильных ног, которые опираются на коньковый пролет, сшить гвоздевым боем или болтами и получим шарнирную опору. Основательно расчетные схемы стропильных систем не меняются (рис.). Внутренние напряжения системы изгиба и сжатия прежние, но появляется распор в нижних опорах стропил равный H = (qL/2)?ctg µ. Распор в верхних узлах стропил гасится направленным противоположно распором от конца других стропильных ног. Можно проверить на смятие древесины концы стропильных ног, которые уперты друг в друга или через коньковую балку, но практически этой проверки не требуется.

    По своей конструктивности распорные наслонные стропила являются переходной схемой от безраспорных наслонных стропил к висячим стропилам. Но в схеме висячих стропил в коньковом прогоне уже нет большой необходимости. В результате усадки фундамента или под воздействием собственного веса прогон прогибается и выходит из общей работы. Давящие силы распределяются по стропилам и превращаются в висячие стропила. Схватка в распорных системах стропил срабатывает на сжатие, снижая распор на стены стропильных ног (рис.), но не препятствует снятию распора полностью. Снимает полностью распор схватка, если она приспособлена в самом низу между стропильных ног, но это уже является затяжка и применяется другая конструктивная схема.



    Распор – это горизонтальная составляющая вертикальной нагрузки. В стропильной ноге возникает сжимающее напряжение S. Это не распор от прогиба стропильной балки, потому что в расчетах стропила считают стержневой составляющей, которая не имеет высоты, и распор от прогиба не учитывают. На распор от прогиба обращают внимание только при строительстве домов из газобетонов, блоки которого не держат изгиб и разрушаются. Снизить силу распора можно путем жесткого закрепления конькового прогона. Увеличить жесткость прогона можно за счет установки консольных балок, стоек или подкосов. Распорная стропильная система требует основательного жесткого крепления мауэрлата на стене здания, а стены должны быть достаточно массивными или содержать в себе железобетонный пояс, охватывающий весь периметр.

    Два сочетания нагрузок принимается при расчете стропильной системы с применяемой в ней схваткой, что работает на сжатие. Стропила подбираются сечением по наибольшему прогибу и изгибающему моменту, не учитывая работы схватки.

    Стропила с подкосами

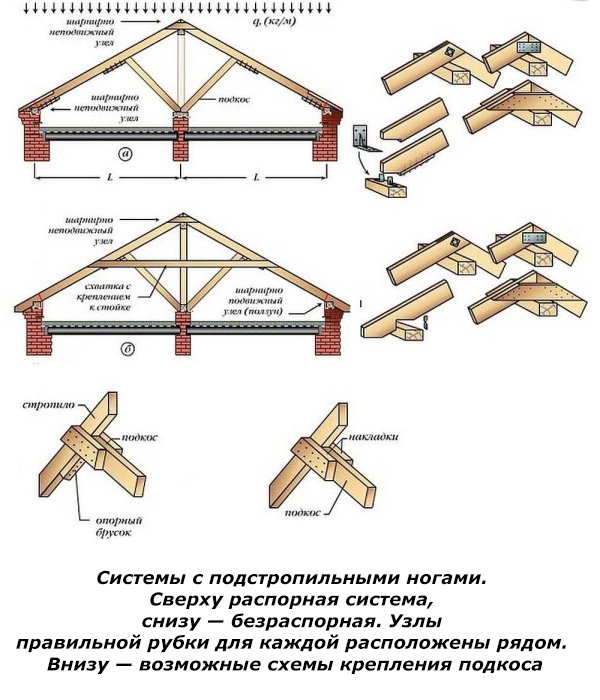

    Подстропильная нога, а иначе называют, подкос является третьей опорой стропильной ноги (рис.). Это подкос превращает однопролетную балку в двухпролетную неразрезную. Устанавливают подстропильную ногу по отношению к горизонту под углом 45°, что позволяет применять балки стропил с меньшим сечением, не уменьшая на стропильную ногу нагрузки, а пролеты перекрывать с большей длиной до 14 м.

    Для расчета сечения двухпролетной неразрезной балки принимают максимальный изгибающий момент, находящийся над средней опорой (рис.).



    Прогиб стропильной ноги считают по стандартной формуле прогиба однопролетной балки для максимального пролета, а в нашем случае для нижнего пролета – от узла слияния с мауэрлатом до узла сочленения с подкосом. Это объясняется тем, что балка подпирается наклонным подкосом и, прогибаясь, стропильная нога может сместить узел соединения с подкосом.

    Крепеж подкоса не требует никаких расчетов, подкос подставляют под стропило и прибивают по двум бокам и снизу, фиксируя, таким образом, от смещения. Единственный обязательный момент заключается в том, чтобы подкос был срезан точно под углом наклона стропильной ноги, что не дало бы зазора для стропила при движении под нагрузкой, т.е. не дало бы ноге прогибаться. Расчетом на сжатие определяют сечение стропильной ноги, но чаще подбирают сечение конструктивно.

    На верхней части рисунка изображена распорная стропильная система, которая не нуждается в схватке, потому что она не снимает распор, в системе определены элементы, что работают на сжатие – подкосы. Изображение в нижней части рисунка показывает безраспорную стропильную систему с затяжкой. Затяжка в данной системе незаменимый элемент, который принимает участие в работе целой системы. В этом случае схватку нужно приспособить немного ниже креплений подкосов, а то есть риск, что ползун при варьировании нагрузок может поползти по мауэрлату.

    Стропила на подстропильных балках

    Рассмотрим схему устройства крыши при наличии в сооружении двух несущих стен, не зависимо от расположения – продольного или поперечного. В таких случаях используют две подстропильные конструкции, которые состоят из балок, что уложены вдоль крыши. Балки опираются через брусья стоек на лежень и на внутренние стены (рис.). Можно обходиться и без устройства прогонов (второй рисунок в этой разделе), но в таком решении под каждую стропильную ногу подводят стойки.

    Верхи стропильных ног стыкуем одну в другую и вяжем парой стальных или деревянных накладок, получаем таким образом коньковый узел. В данной схеме не применяем коньковый прогон, что дает в стропильной системе распор. Затяжка, которая устанавливается ниже сквозных прогонов, в безраспорной системе нейтрализует распор и работает растяжение. Стабильную устойчивость системы обеспечивают схватки, что идут по низу стоек. Расшивки тоже обеспечивают устойчивость стропильной системы, они предотвращают конструкцию от складывания, а крепятся накрест.

    В распорной системе схватка будет приниматься уже как ригель и принимать работу на сжатие, правильно будет установить этот элемент по верху сквозных прогонов. Эта же схватка будет держать сквозные прогоны и стойки от опрокидывания.

    Расчет наслонных стропил на прогиб принимается согласно формуле, которая учитывает влияние изгибающего момента на промежуточной опоре. Стойки или сквозные прогоны под стропильными ногами дают возможность возводить мансардные крыши, но стоит учитывать, что необходим расчет на дополнительную нагрузку для жесткого перекрытия. Для решения свободного полезного пространства в мансардных помещениях можно в безраспорных конструкциях расшивки установить с наружной стороны стоек и приладить их к нижним концам стропильных ног.

    У многих мог возникнуть вопрос, почему многие рисунки про кирпичные дома. На самом деле — это не ошибка, просто чаще всего такие системы используют при строительстве кирпичных домов, но и для строительства сруба они подойдут и будут служить долгие годы.

    Обрамление стропил — Комиссия по обслуживанию юго-западного Нью-Брансуика

    Несмотря на то, что существуют все виды стилей и подсистем кровли (мансарда, гамбрель, фронтон, мансардное окно, мансардное мансардное окно), в конце концов, когда речь идет о большинстве жилых крыш, существует всего два типа систем: стропила и фермы. . У этих двух систем есть как сходства, так и различия.

    Вот критическое различие: для того, чтобы инспектор по строительству мог сертифицировать ферму как соответствующую Кодексу, она должна быть сертифицирована инженером как подходящая для снеговых нагрузок в данной местности.Этим занимаются все местные компании-производители ферм.

    Или, проще говоря, плотник или подрядчик может построить ферму, но это не может считаться соответствующим Кодексу.

    С другой стороны, плотник или подрядчик может построить стропильную систему, и, если это сделано правильно, стропильные системы могут соответствовать требованиям Национального строительного кодекса Канады.

    Вот некоторая важная информация, которую нужно знать о стропилах.

    Иллюстрация некоторых типичных стропильных элементов.Обратите внимание, что на этом чертеже некоторые из обозначенных элементов могут не понадобиться; они включены исключительно в пояснительных целях.

    Определения

    Стяжка воротника: кусок дерева, который связывает два противоположных стропила вместе. Это часто используется для уменьшения стропильного пролета.

    Карликовая стена: небольшая стена, построенная с верхней и нижней пластинами (и двойной верхней пластиной, если стропила не приземляются непосредственно на вертикальные стойки), которая построена для поддержки стропил на полпути вверх по склону.(Обычно сооружается довольно близко к стене — подумайте о кровле в стиле «Кейп-Код». )

    пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали. Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

    стропильные: Это древесина, которая проходит от центра (пик) к несущей стене.

    пролет стропильных: это расстояние между опорной стенкой и центром крыши, измеренной по горизонтали.Пролет НЕ расстояние между опорной стенкой и пикой крыши, измеренной по диагонали.

    Коньковая балка: Если крыша имеет пологий уклон, нагрузка на крышу должна поддерживаться на пике балкой, проходящей по всей длине пика и поддерживаемой системой, которая в конечном итоге ведет непосредственно к фундаменту. конструкции или аналогичный набор несущих элементов. Обычно это требуется только при наклонах 1: 3 (шаг 4:12) или более.

    Доска коньковая: В некоторых случаях может потребоваться коньковая доска. Доска конька — это не что иное, как массивный деревянный элемент, проходящий по всей длине козырька.

    Уклон: В строительстве уклон или угол крыши измеряется как функция увеличения высоты (подъема) на 12-футовом горизонтальном расстоянии (беге).

    1/12 4,76 °
    2/12 9,46 °
    3/12 14,04 °
    4/12 18.43 °
    5/12 22,62 °
    6/12 26,57 °
    7/12 30,26 °
    8/12 33,69 °
    9/12 36,37 °
    10/12 39,81 °
    11/12 42,51 °
    12/12 45 °
    13/12 47. 29 °
    14/12 49,4 °
    15/12 51,34 °
    16/12 53,13 °
    17/12 54,78 °
    18/12 56,31 °
    19/12 57,72 °
    20/12 59,04 °

    Обратите внимание, что крыши с углом наклона 60 градусов и более считаются стенами в соответствии с Кодексом — за исключением наружной обшивки и кровельного материала.

    Стойка: вертикальный опорный элемент. Обычно размещается рядом с внешним краем, но также может использоваться на внутреннем козырьке. Должен находиться под углом не более 45 градусов (от горизонтали) и опираться на несущий элемент.

    Стропильная конструкция

    Стропила для крыш с уклоном 1: 3 и менее

    Если уклон крыши составляет 1: 3 (уклон 4:12), то в игру вступают два ключевых элемента.

    • 1) Центр пика должен поддерживаться одним из двух факторов:
      • Либо коньковая балка с опорой на концах (и / или посередине, если требуется), либо
      • Доска коньковая из пиломатериалов стандартных размеров высотой, равной или большей поверхности стропил; поддерживается на расстоянии не более 1.2 метра (4 ‘) несущей стеной или деревянными распорками 2×6, поддерживаемыми подходящими несущими элементами. [9.23.14.8 (3)]
    • 2) Стропила в местах соприкосновения с верхней пластиной несущей стены должны быть скреплены поперечными балками с обоих концов потолочными балками; или, как вариант, стяжные шпильки. [9.23.14.8 (5)]
    Стропила для крыш с уклоном 1: 3 и более

    Стропильные системы для более крутых кровель немного менее строгие. Во-первых, если нижние концы стропил «должным образом привязаны для предотвращения движения наружу» [9.23.14.8 (4)], коньковая доска не требуется. В этом случае поперечными связями обычно служат балки перекрытия или система перекрытий.

    Хомут
    Стяжки-хомуты

    можно использовать для уменьшения пролета стропил — они, по сути, обеспечивают промежуточную опору стропила, но только для крыш с уклоном более 1: 3. Однако нельзя предполагать, что они обеспечивают поддержку стыка (см. Ниже).

    Стропила для сращивания

    В случаях, когда длина пиломатериала по диагонали превышает доступные 16 футов длины, стропила должны быть соединены с опорами (подпоркой или стеной), которые доходят до подходящей опоры.[9.23.14.1 (1)] Распорки могут устанавливаться по диагонали, если они находятся под углом не менее 45 градусов к горизонтали. [9.23.17.14 (4)]

    Соединение на пике
    Стропила могут быть смещены на 1-1 / 2 дюйма, как показано здесь, если используется коньковая доска.

    Если требуется коньковая доска, то стропила могут быть смещены на 1-1 / 2 дюйма. Это позволяет немного упростить прибивание гвоздями.

    В противном случае стропила, естественно, должны быть соединены на коньке. При помощи косынки можно соединить стропила на пике, где не требуется коньковая доска.Кодекс не определяет характер косынки — это означает, что можно использовать секцию фанеры — пока соединители представляют собой гвозди (а не обычные шурупы!), Конструкция будет приемлемой.

    Размер стропил

    Размер стропил рассчитывается на основе четырех переменных: размера пиломатериалов, пролета стропил, расстояния между стропилами и расчетной снеговой нагрузки.
    Мы немного вычислили и предоставили две таблицы, чтобы помочь определить количество пиломатериалов, необходимых для двух ключевых климатических зон в нашем районе: графства Йорк и округа Шарлотта.Обратите внимание, что это для снеговой нагрузки 41 psf (2kpa), и в некоторых случаях можно предположить меньшую снеговую нагрузку: как всегда, позвоните нам для получения рекомендаций.

    Стропильный стол (общий)
    2×4 2×6 2×8 2х10 2х12
    12 дюймов OC 8’1 12’9 ” 16’9 ” 21’5 ” 25’7 ”
    16 дюймов OC 7’4 ” 11’7 ” 15’3 ” 19’1 ” 22’2 ”
    24 дюйма OC 6’5 ” 10’1 ” 12’9 ” 15’7 ” 18’1 ”
    Калибровка коньковой балки

    Если необходима коньковая балка, обратите внимание, что она должна быть изготовлена ​​из трех-, четырех- или пятислойных пиломатериалов размером 2×8 или больше. Позвоните нам, чтобы узнать спецификации.

    Забивка стропил

    Есть некоторые особые требования к соединениям стропила и верхней пластины — вот столы для гвоздей, которые помогут в строительстве.

    Детали конструкции Минимальная длина гвоздей, мм Требуемая длина, дюймы Минимальное количество или максимальное расстояние между гвоздями
    Стропила крыши, ферма крыши или балка крыши к пластине — гвоздь 82 3.23 3
    Стропильная плита к каждой балке потолка 101 3,98 2
    Стропила к балке (с опорой на коньки) 76 2,99 3
    Стропила к балке (без конька) 76 2,99 См. Таблицу 9.23.14.8
    ниже
    Вставка на каждое стропило на пике 57 2.24 4
    Стропила к коньковой доске — гвоздь — концевой гвоздь 82 3,23 3
    Стяжка воротника к стропилам — с каждого конца 76 2,99 3
    Боковая опора стяжки воротника к каждой стяжке 57 2,24 2
    Домкрат для стропила от бедра или ендовы 82 3,23 2
    Распорка крыши к стропилу 76 2. 99 3
    Стойка крыши к несущей стене — гвоздь 82 3,23 2
    Информация о гвоздях для стропил

    Изоляция пространства под стропилами

    Если пространство под стропильной крышей представляет собой неотапливаемый чердак, то изоляция заключается просто в доведении теплоизоляции чердака до R50, необходимого для чердаков.

    Если пространство под стропильной системой обогревается, то диагональные элементы стропил должны быть утеплены и рассматриваться как соборный потолок.В этом случае требуется, чтобы эта сборка была R26.

    Если пространство над воротниковыми стяжками рассматривается как неотапливаемый чердак, то требуется чердачный люк, а изоляция должна соответствовать стандартам R50. Требование R26 в сводчатом потолке может наложить некоторые дизайнерские соображения на строителя / домовладельца.

    К счастью, пространство можно рассматривать как «ограниченное» с точки зрения того, можно ли использовать целлюлозу и другую изоляцию с неплотным заполнением [9.25.2.4 (2)], но целлюлоза и стекловолокно обычно имеют R-значение 3.5 на дюйм толщины, что представляет проблему при утеплении стропил. R 3,5 / дюйм означает только R19,5 для стандартных стропил 2×6 и 25,3 для стропил 2×8. Теперь другие материалы — обшивка, пароизоляция, гипсокартон — добавят немного, но фактор теплового моста пиломатериалов и даже сборка стропил 2×8 по-прежнему не будет соответствовать требованиям с использованием стекловолокна или целлюлозного наполнителя. Решения включают переход на стропило 2х10 или добавление слоя пенопласта (обычно со стороны настила крыши), чтобы обеспечить требуемый коэффициент сопротивления R.Другой вариант, который используется при ремонте многих существующих стропильных крыш в старых зданиях, — это пена с закрытыми порами, наносимая на месте, в среднем около 7 рандов за дюйм.

    6 типов крыш (и как устроена их конструкция)

    Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

    1. , что я не промокну, и
    2. , что моя крыша не протекает.

    Несмотря на то, что дожди, вызываемые ветром, обрушиваются потоками, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

    Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега. И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

    KST COATING KS0063300-20 White Roof Coat — это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги. Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия.Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

    Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя. Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым.Это архитектурная корона, геометрия которой формирует характер дома.

    Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели. Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они работают так хорошо.

    Двускатная крыша

    Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу.В обрамлении фронтона используется простая, но сильная треугольная геометрия.

    Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис. А). Фактически фронтон представляет собой треугольную форму стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

    Их строить проще и дешевле всего.Плотники используют три прямых бруса, чтобы сформировать стороны треугольника — два для стропил и один для балки перекрытия. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную, жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

    Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет идентичен другому.Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

    Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции. Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке.Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

    Вытяжной вентилятор на чердаке iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °). Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише.Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

    Во-вторых, фронтоны подразумевают определенное обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются несущими стенами. Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

    С другой стороны, двускатные стены, стены с характерными треугольниками, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Тем не менее, иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При реконструкции всегда уточняйте у своего строительного инспектора!)

    У двускатных крыш есть еще одна особенность, которая делает их особенно ценными в более холодных регионах. Это отличные вентиляторы.В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзает и не создает проблемные ледяные плотины, которые вызывают протечки.

    Но в прибрежных районах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году.Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя и другие варианты с низким уклоном не так хорошо себя чувствовали). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-разному. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма исключает эти двускатные концы.

    Вальмовые крыши

    Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая вальмовые крыши на слуховых окнах, нишах и крыльцах.

    Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

    Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и немного дороже в строительстве. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

    Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

    Вальмовая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес крыши более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

    Шатровые крыши — это правило в некоторых кварталах, особенно в тех, которые построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных, низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает над домом со всех сторон, она лучше защищает стены и окна от солнечного света и дождя, чем двускатная крыша.

    Плоские крыши

    Плоские и односкатные крыши являются обычным явлением в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

    Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

    Плоские крыши не пропускают воду, как скатные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям. В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

    Хотя плоские крыши никогда не пользовались большой популярностью в жилых домах, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

    Односкатная крыша

    Односкатная крыша на самом деле представляет собой половину двускатной крыши, верхняя и нижняя стороны которой поддерживаются несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

    Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов были построены во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

    Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов — мансарда и гамбрель.

    The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения.Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

    Мансарда

    Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

    В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает о своих французских корнях, возможно, потому, что он выглядит таким необычным и иностранным.

    Мансардная крыша имеет два ската, неглубокий верх и крутой край, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным количеством чердачных помещений, которые обычно используются как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

    Практичные мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

    Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

    Гамбрели

    Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

    Двустворчатую крышу распознать несложно. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

    Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

    Gambrels — это экономичные компактные дома. Они включают в себя максимальное количество полезного жилого пространства в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

    Крыши

    Gambrel немного сложнее в сборке, а их чердаки труднее вентилировать, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные загородные участки и большие дома делают ненужной их компактность — главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

    Две заключительные ноты

    Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Таким образом, вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически к любому месту.

    Но крыш стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

    К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, легкого хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши. В результате получаются более простые и менее интересные крыши в новых домах, потому что без жилого помещения на чердаке слуховые окна и окна на крыше не имеют никакого смысла.

    Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

    Осенним вечером, когда я сижу и слушаю холодный дождь, стучащий по крыше над головой, я всегда чувствую благодарность за две вещи:

    1. , что я не промокну, и
    2. , что моя крыша не протекает.

    Несмотря на то, что дожди, вызываемые ветром, обрушиваются потоками, моя крыша надежно блокирует бурю и направляет воду в долины и желоба, которые уносят ее.

    Конечно, крыша должна делать гораздо больше. Он должен выдерживать жаркие летние температуры, которые могут достигать 180 градусов по Фаренгейту. Этого достаточно, чтобы приготовить гамбургер на гриле! (Или ваши ноги, если вы пытаетесь делать работы на крыше.) С другой стороны, он противостоит сильному холоду и льду. Он неделями готов выдерживать тонны снега. И ему приходится не обращать внимания на сильные ветры, иногда до ураганной силы. И, как будто простого выживания недостаточно, мы ожидаем, что он будет продолжать работать практически без обслуживания в течение десятилетий.

    KST COATING KS0063300-20 White Roof Coat — это кровельное покрытие, которое способствует экономии энергии до 35%. Белый цвет помогает продлить срок службы вашей крыши, поскольку она будет поглощать меньше тепла. Он герметизирует крышу, что предотвращает протечки. Образует резиновый покров защиты от влаги. Он расширяется и сжимается вместе с вашей крышей, сохраняя гибкость от -10 до 160 градусов по Фаренгейту. Он устойчив к плесени и водорослям. Его легко очистить водой с мылом. Наконец, на него распространяется 7-летняя гарантия.Нажмите здесь, чтобы купить его на Amazon и сохранить свою крышу.

    Крыши работают тише и тоньше. тоже. Часто они открывают на чердаке достаточно места для этой дополнительной комнаты. Там, где крыши нависают над внешними стенами, они становятся встроенными навесами, защищающими сайдинг и окна от агрессивного воздействия солнца и дождя. Углы на многих крышах создают естественную тягу, которая помогает вентилировать чердаки, охлаждая их летом и вымывая нежелательную влагу зимой. И, конечно же, крыша делает дом красивым.Это архитектурная корона, геометрия которой формирует характер дома.

    Если сложить все эти ожидания, можно подумать, что получится один идеальный тип крыши. Но это не так. В следующий раз, когда вы отправитесь на вечернюю прогулку. Взгляните на крыши в вашем районе и обратите внимание на разные размеры и формы, которые подходят для этой цели. Вот типы, которые вы, вероятно, увидите, и несколько примечаний о том, как и почему они работают так хорошо.

    Двускатная крыша

    Двускатная крыша этого дома в колониальном стиле поддерживает три симметричных слуховых окна, каждая из которых имеет двускатную крышу.В обрамлении фронтона используется простая, но сильная треугольная геометрия.

    Прогуливаясь по окрестностям, вы, вероятно, повсюду увидите двускатные крыши, поскольку это самая распространенная форма крыши в США и Канаде. Двускатная крыша выглядит как кусок картона, аккуратно сложенный посередине и уложенный поверх стен дома (рис. А). Фактически фронтон представляет собой треугольную форму стены с обоих концов. Когда вы видите эту форму, вы понимаете, что смотрите на двускатную крышу.

    Их строить проще и дешевле всего.Плотники используют три прямых бруса, чтобы сформировать стороны треугольника — два для стропил и один для балки перекрытия. Благодаря надежно закрепленным углам эта треугольная геометрия создает прочную, жесткую конструкцию, которая может выдерживать снеговые нагрузки, людей, идущих по ней, и сильный ветер, не разрушаясь.

    Несмотря на простоту, двускатная крыша, спроектированная творческим архитектором или строителем, не будет выглядеть скучной или скучной. Вы можете найти их на своей улице с десяток, и ни один не будет идентичен другому.Разнообразие происходит за счет умело подобранных сочетаний фронтонов, скатов крыш и стилей отделки. Хотя многие двускатные корни выглядят сложными, опытный строитель может относительно легко их разложить и обрамить, потому что основная форма треугольника не меняется.

    Помимо эстетики, фронтоны имеют несколько практических последствий для домовладельцев, думающих о реконструкции. Во-первых, крутизна ската фронтона определяет, сколько у вас места на чердаке. Более крутые уклоны означают больше места на чердаке.Часто такие чердаки можно легко превратить в жилое пространство. Вы можете разместить окна в двускатных стенах и добавить слуховые окна на крышу, если вам нужно больше места для головы (рис. A). Более пологий уклон означает меньше места для головы и часто достаточно места только для хранения или, возможно, не используется вообще.

    Вытяжной вентилятор на чердаке iLIVING питается от регулируемой солнечной панели (0 ° / 15 ° / 30 ° / 45 °). Мотор водонепроницаем (IP68) и имеет 15-летнюю гарантию. Он бесщеточный, что означает, что он тратит меньше энергии и работает тише.Интеллектуальный термостат работает от 65 до 130 градусов по Фаренгейту с функцией включения / выключения. Вы также можете заказать дополнительный комплект адаптера переменного / постоянного тока для непрерывной работы днем ​​/ ночью. Щелкните здесь, чтобы увидеть страницу Amazon.

    Во-вторых, фронтоны подразумевают определенное обрамление стен. Две стены, которые перекрывают крышу, выдерживают вес крыши. Эти стены называются несущими стенами. Вы должны учесть этот дополнительный вес, установив прочную балку поверх любых новых оконных и дверных проемов, которые вы вставляете в эти стены.

    С другой стороны, двускатные стены, стены с характерными треугольниками, обычно не несущие. так что вам не нужны эти лишние балки над новыми проемами. (Тем не менее, иногда двускатные стены поддерживают второй этаж двухэтажного дома и, следовательно, опускаются ниже второго этажа. При реконструкции всегда уточняйте у своего строительного инспектора!)

    У двускатных крыш есть еще одна особенность, которая делает их особенно ценными в более холодных регионах. Это отличные вентиляторы.В частности, двускатные крыши с более низким уклоном напоминают и работают так же, как крыло самолета. Проходящий ветер создает зону низкого давления, которая поднимает крышу. Этот лифт высасывает воздух из вентиляционных отверстий в верхней части крыши, лучше проветривая чердак, поддерживая его прохладу и удаляя лишнюю влагу. Зимой эта вентиляция помогает охладить крышу, поэтому снег на ней не растает, не стекает к краю корня, не замерзает и не создает проблемные ледяные плотины, которые вызывают протечки.

    Но в прибрежных районах существует такая вещь, как слишком большой подъем, что так ясно продемонстрировал ураган Хьюго в 1989 году.Хьюго сорвал больше двускатных крыш с низким уклоном, чем другие типы крыш в Южной Каролине (хотя и другие варианты с низким уклоном не так хорошо себя чувствовали). А если крыша не сносилась, то из-за давления, создаваемого кровлей, часто отрывалась двускатная часть стены. Хотя немногие из наших домов столкнутся с таким сильным ветром, это событие показывает, что формы крыши работают по-разному. Конструкция крыши, которая лучше всего выдержала ураган Хьюго, была вальмовой крышей, потому что, как мы увидим, эта форма исключает эти двускатные концы.

    Вальмовые крыши

    Вальмовая крыша этого американского дома с четырьмя квадратами уменьшает размер и выступающую часть крыши. Архитектор или строитель были последовательны, натягивая вальмовые крыши на слуховых окнах, нишах и крыльцах.

    Вальмовые крыши выглядят как двускатные корни с обрезанными под углом концами (рис. Б). Это снижает профиль и делает крышу менее заметной, особенно с крутыми крышами. Вальмовая крыша также уменьшает высоту чердака, поэтому вы, скорее всего, ударитесь головой о низкий наклонный потолок, если хотите превратить его в жилое пространство.Вам, вероятно, придется добавить слуховые окна, чтобы увеличить высоту потолка.

    Каркас вальмовой крыши немного сложнее, чем двускатная крыша, и немного дороже в строительстве. Он по-прежнему опирается на треугольную структуру для прочности, но баланс сил, которые работают через эти бедренные стропила и «домкраты» (рис. B), менее очевиден.

    Тем не менее, стиль хороший, так что не уклоняйтесь от строительства вальмовой крыши, если у вас есть такая возможность. Их легче собрать, чем они выглядят. Обратите внимание, что бедренные стропила пересекают угол под углом 45 градусов к каждой стене.домкраты также подходят к бедрам под углом 45 градусов. Так что все стропила легко подрезать. Чтобы узнать о длине стропил, обратитесь к книге по основам обрамления. Или ваш каркасный квадрат может иметь длину, выбитую прямо на его металлическое лезвие для каждого обычного ската крыши.

    Вальмовая крыша имеет и другие последствия для ремонтников. Стропила перекрывают каждую стену, распределяя вес крыши более равномерно, но делая каждую стену несущей. Поэтому, если вы переделываете стены под вальмовой крышей, вам нужно будет добавить балку над каждым новым окном и дверным проемом, чтобы выдержать вес.

    Шатровые крыши — это правило в некоторых кварталах, особенно в тех, которые построены в 1950-х и 1960-х годах, когда они обычно использовались в длинных, низких домах в стиле ранчо. Но вы также увидите их как в новых, так и в старых домах. Этот стиль практичен, а также эстетичен при использовании с широкими свесами. Поскольку крыша нависает над домом со всех сторон, она лучше защищает стены и окна от солнечного света и дождя, чем двускатная крыша.

    Плоские крыши

    Плоские и односкатные крыши являются обычным явлением в современном дизайне и в домах с солнечными батареями, где большие южные стены улавливают максимум солнечного света.

    Многочисленные протечки через крышу моего детского домика на дереве научили меня, конечно, опасаться плоских крыш, ни мои кровельные навыки, ни материалы для этого проекта не были очень хорошими. Оказывается, для укладки герметичной плоской кровли в любом случае нужны профессиональные знания.

    Плоские крыши не пропускают воду, как скатные крыши (хотя они отводят воду), поэтому они состоят из водонепроницаемой мембраны, а не из черепицы. Старый метод, при котором горячий гудрон наносился между тремя слоями пропитанного асфальтом войлока и поверх них, работал довольно хорошо, но он уступил место однослойным синтетическим покрытиям.В любом случае ремонт этих крыш лучше доверить квалифицированным специалистам.

    Хотя плоские крыши никогда не пользовались большой популярностью в жилых домах, они являются стандартом для коммерческих зданий. Имеет смысл минимизировать профиль большого здания, особенно того, для которого потребуется огромная наклонная крыша. Они также сокращают расходы за счет отказа от стропил; Строители просто укрепляют балки потолка, чтобы выдержать вес крыши.

    Односкатная крыша

    Односкатная крыша на самом деле представляет собой половину двускатной крыши, верхняя и нижняя стороны которой поддерживаются несущими стенами.Это одна из самых простых конструкций для защиты от непогоды, поэтому зачастую это экономичное и быстрое решение для дополнительной крыши или крыльца. Вам нужно построить только одну несущую стену, так как вы можете использовать стену дома для поддержки другой стороны. Вы также увидите, что многие из них используются для слуховых аппаратов.

    Односкатные крыши вместе с плоскими корнями являются отличительной чертой так называемого «современного» дизайна (рис. C). Большинство этих домов были построены во второй половине 20 века. Часто можно увидеть сарай в солнечной конструкции, где стена, поддерживающая верхний край крыши, обращена на юг, поэтому окна в этой стене могут улавливать больше солнечного света.

    Тем не менее, плоские и односкатные кровли не стали популярными. Двускатные и вальмовые крыши в наши дни практически полностью доминируют в жилищном строительстве. Два других типа, которые когда-то были распространены в домах до 1950 года, практически исчезли, хотя они по-прежнему усеивают многие старые кварталы в большинстве городов — мансарда и гамбрель.

    The Guardian Fall Protection 00645 CB-12 CB Анкер для оцинкованной крыши для использования на деревянных, металлических настилах или бетонных основаниях. Он отлично подходит для использования с выдвижными страховочными тросами, вертикальными страховочными тросами (канатные захваты) или горизонтальными системами жизнеобеспечения. Он имеет прочное оцинкованное покрытие, защищающее от непогоды. Стойка выходит за пределы кровельного основания, поэтому точка крепления остается достаточно высокой и доступной после завершения кровли. Круглый столб работает с большинством имеющихся комплектов для окладов. Нажмите здесь, чтобы заказать его на Amazon и безопасно работать на своей крыше.

    Мансарда

    Дома с мансардными крышами встречаются все реже, хотя этот стиль часто появляется на коммерческих зданиях.

    В 17 веке французский архитектор Франсуа Мансар изобрел крышу, носящую его имя.Действительно, дизайн до сих пор многим напоминает о своих французских корнях, возможно, потому, что он выглядит таким необычным и иностранным.

    Мансардная крыша имеет два ската, неглубокий верх и крутой край, причем крыша перекрывает и опирается на все боковые стены (рис. D). Это крыша большого объема с максимальным количеством чердачных помещений, которые обычно используются как второй этаж. Фактически, когда некоторые домовладельцы реконструируют старые дома и превращают их в квартиры, снимаемые в аренду, они снимают двускатную крышу и устанавливают мансарду, чтобы получить больше места.

    Практичные мансарды практически исчезли из жилищного строительства после 1940-х годов. Однако остатки этого стиля можно заметить на фасадах ресторанов быстрого питания и других небольших коммерческих зданиях с крутыми крышами.

    Оба типа крыш создают удобное жилое пространство. Каркас крыши обрамляет также стены и перила мансардного помещения.

    Гамбрели

    Двустворчатая крыша этого дома создает максимальное пространство на чердаке, практически весь второй этаж.

    Двустворчатую крышу распознать несложно. Это сразу напомнит вам сарай (рис. F). Хотя этот стиль появился в США в колониальный период, никто не знает, кто его изобрел и почему. Возможно, его популярность в качестве конструкции сарая дает нам ключ к разгадке; он предлагает больше внутреннего объема. Более широкий корень увеличивает чердак и делает его естественным жилым пространством.

    Он имеет преимущество и с точки зрения кадрирования. Вам не нужны такие длинные и, возможно, труднодоступные стропила. Вместо этого вы можете заменить два более легких, более удобных в использовании, коротких стропила.

    Gambrels — это экономичные компактные дома. Они включают в себя максимальное количество полезного жилого пространства в самой маленькой, наименее заметной внешней оболочке, буквально втиснув больше под крышей. Обратите внимание на рис, E, что каркас крыши также обрамляет стены и потолок для отделки интерьера. Строители домов обычно прокалывали нижнюю плоскость крыши слуховыми окнами и окнами, чтобы лучше освещать и проветривать то, что по сути становится вторым этажом, а не чердаком.

    Крыши

    Gambrel немного сложнее в сборке, а их чердаки труднее вентилировать, чем двускатные крыши.Хотя это делает их немного дороже, я подозреваю, что дизайн стал жертвой большей гомогенизации наших нынешних стилей строительства. Более просторные загородные участки и большие дома делают ненужной их компактность — главное достоинство азартной игры. Просматривая несколько текущих книг с планами домов, я не нашел ни единой крыши. Так что, если не возродится интерес к азартным играм, этот стиль скоро вымрет.

    Две заключительные ноты

    Хотя мы рассматриваем каждый стиль крыши отдельно как в тексте, так и на иллюстрациях, вы часто встретите несколько типов крыши в одном доме.Обычно их комбинируют архитекторы и строители. Таким образом, вы найдете мансардные окна и мансардные окна на шатровых крышах, веранды с шатровыми крышами в домах с остроконечными крышами и односкатные крыши, прикрепленные практически к любому месту.

    Но крыш стали проще за последние 30 лет . Это потому, что многие строители теперь используют фермы для конструкции крыши. Фермы опираются на систему стропил меньшей ширины и балок перекрытия, усиленных сеткой перемычек. Они построены на заводе и возведены на родине.

    К сожалению, поперечины делают чердачное пространство непригодным для использования, за исключением, возможно, легкого хранилища, потому что вы не можете разрезать и удалить их, чтобы открыть чердачное пространство без ослабления всей конструкции крыши.В результате получаются более простые и менее интересные крыши в новых домах, потому что без жилого помещения на чердаке слуховые окна и окна на крыше не имеют никакого смысла.

    Комплект для защиты от обледенения крыши Easy Heat ADKS-1000 представляет собой кабель для защиты от обледенения. Он предотвращает повреждение крыши, водосточных желобов и водосточных труб зимой. Он работает, обеспечивая непрерывный путь для стекания талой воды с крыши. Он подходит для большинства конфигураций крыш и желобов. Вы можете найти его в нескольких вариантах длины. Он прост в установке и не требует обслуживания.В комплекте 6 упаковок с клипсами. Щелкните здесь, чтобы заказать его на Amazon и предотвратить повреждение крыши зимой.

    14 терминов, которые каждый подрядчик должен знать о двускатных крышах

    Время для небольшого урока лексики! Ниже приведены ключевые термины, которые каждый подрядчик и домовладелец, участвующий в строительстве, должны знать, строят ли они остроконечную крышу собора. Мы включили некоторый отраслевой жаргон, но посыл универсален: знайте, что вы делаете, или наймите того, кто это делает.

    1. Стены
      • Стены могут быть обычно обрамлены шпильками 2 ‘x 4’ или 2 ‘x 6’, хотя последние более распространены в соответствии с современными правилами. Шпильки 2 x 4 дюйма по-прежнему допустимы, но необходимо использовать гораздо более дорогостоящий тип изоляции — вспененную изоляцию с закрытыми порами — в отличие от традиционной вкладываемой стекловолоконной изоляции, чтобы соответствовать строительным нормам
        • .
      • Другой способ каркасной стены, особенно для конструкции веранды, — это система стоек и балок.Для этого используются стойки размером 4 x 4 или 6 x 6 футов, прикрепленные к палубе, и несущая балка наверху, которая обычно представляет собой двойную деталь 2 x 10 или тройную 2 x 8 футов
    2. Балка балка
      • Балка — это большая, очень прочная балка, охватывающая всю длину комнаты. Это необходимо, когда пристройка соединена с домом, а со стороны дома нет стены
    3. Клееный брус (LVL)
      • Изделие из инженерной древесины, в котором используется несколько слоев тонкой древесины, скрепленных клеями.Обычно он используется для заголовков, балок, обода и кромкоформовочного материала. LVL имеет несколько преимуществ по сравнению с обычными пиломатериалами:
        • Изготовлено на заводе по контролируемым техническим условиям
        • Сильнее, прямее и однороднее
        • Вероятность деформации, скручивания, деформации или усадки гораздо меньше, чем у обычных пиломатериалов
    4. Обрамление портала
      • Обрамление портала используется при больших проемах, например, в солнечной комнате.При портальном обрамлении по периметру помещения сооружается балка ЛВЛ, которая крепится к колоннам с помощью фурнитуры.
    5. Заголовки
      • Заголовки — это небольшие балки, обычно двойные или тройные два на шесть, которые идут над оконными блоками и дверьми. Коллекторы переносят нагрузку на крышу вокруг окон и дверей, чтобы избежать проблем при использовании в условиях непортального каркаса \
      • Вид на солнечную комнату с остроконечной крышей в Фэрфаксе, штат Вирджиния, близится к завершению

    6. Стойки коньковые
      • Столбы коньковые — это столбы, которые простираются от вершины стены до конька.Гребень находится непосредственно на стойках конька и соединен с помощью крепежа
        • .
    7. Балка коньковая
      • Коньковая балка — это балка на пике двускатной крыши. При обрамлении открытого соборного потолка коньковая балка должна быть достаточно прочной; многие примеры будут использовать LVL 11 7/8 ’’ или 14 ’’ LVL
    8. Стропила
      • Стропила являются «балками крыши»
      • Обычно они расположены на расстоянии 24 дюйма по центру, они простираются от вершин стены до вершины конька, образуя каркасную конструкцию для крыши.Стропила соединяются с балкой конька с помощью вешалки Simpson Utility Hanger (фурнитура) и со стеной с помощью стяжки Simpson Hurricane Tie (фурнитура). Поверх стропил устанавливается стропильная планка (метизы)
        • .
    9. Подвес для принадлежностей
      • Металлический кусок под углом 90 градусов длиной около 6 футов, который используется для соединения двух деревянных кусков, перпендикулярных друг другу. Для каркаса крыши стропила соединяет стропило с коньком
        • .
    10. Галстук Huricane
      • Металлический элемент, используемый для крепления стропил к стенам
      • Забиваемый кусок металла — ураганная стяжка
    11. Стропила
      • Металлические детали размером 2 x 24 дюйма, установленные на стропилах.Они охватывают балку конька так, чтобы 12 футов ремней находились на вершине каждого стропила с обеих сторон конька. Из них строят открытый соборный потолок без воротниковой стяжки.
        • Хомуты представляют собой деревянные части, устанавливаемые под коньком между двумя стропилами. Устанавливаются в нижней трети стропильного подъема
    12. Обшивка
      • Обшивка из фанеры обычно выпускается в виде листов размером 4 x 8 футов, но OSB 5/8 дюйма является наиболее часто используемой обшивкой для каркаса крыши.Устанавливается поверх стропил
        • .
    13. Водосточная доска
      • Кусок каркасного материала размером 2 х 6 футов, который устанавливается на концах стропил для создания выступа за стены. Крепится к концу стропил, чтобы можно было установить обшивку и желоб
    14. Грабли
      • Свес, устанавливаемый на передней части фронтона. Вы хотите, чтобы свес стропил
        • соответствовал свесу.
      • Обшивка из фанеры покрывает грабли и стропила, составляющие бесшовную крышу.

    Обрамление двускатной крыши с двутавровой балкой

    Осенью 2014 года моя компания построила пристройку к лыжной базе в Гринвуде, штат Мэн. Работа находится недалеко от того места, где я живу, поэтому я очень хотел получить контракт. Но я также хотел придерживаться специализации моей компании: высокоэффективных энергоэффективных зданий. Я прошел обучение в качестве консультанта по пассивному дому, и мне нравится применять метод пассивного дома к каждому проекту. К счастью, мне удалось убедить владельца, что расходы еще 10% от стоимости проекта на улучшение герметичности и изоляции будут оправданы сокращением затрат на отопление и охлаждение и повышенным комфортом в новом здании.Работая над планами с архитектором Эриком Соколом из Winkelman Architecture в Портленде, штат Мэн, мы добавили наши типичные детали — по сути, увеличили глубину стропил крыши и толщину стен за счет использования деревянных двутавровых балок для суперизоляции. .

    Два ската крыши

    Мы использовали деревянные двутавровые балки глубиной 16 дюймов для крыши собора надстройки с поддерживаемым коньком. Очевидно, глубокие балки перекрыли крышу здания. Но нам пришлось немного почесать голову, чтобы выяснить детали каркаса для двухскатной системы крыши.Крыша над основным помещением пристройки имеет уклон 12, а крыша соседнего помещения имеет более пологий уклон. Мы обрамили пристройку таким образом, чтобы стропила нижней крыши опирались на верхнюю систему крыши, а перекресток располагался над несущей стеной, разделяющей две комнаты. После установки стропила на конце фронтона для нижней части я измерил расстояние от основного конька крыши, чтобы определить точку пересечения. Затем мы установили другое стропило на другом конце крыши и замкнули линию разметки, чтобы направить размещение оставшихся стропил.

    Соединительные воздушные заслонки

    Одна из сложных вещей при строительстве герметичного энергоэффективного дома — поддержание непрерывного воздушного барьера или «слоя контроля воздуха» вокруг всего занимаемого пространства. В этом доме фанерная обшивка будет образовывать воздушный барьер для каркасных стен, а слой интеллектуальной пароизоляционной мембраны Pro Clima Intello (proclima.com/systems) на потолке будет образовывать воздушный барьер для кровельной системы. Нам нужно было выполнить соединение между стеновым воздушным барьером и потолочным воздушным барьером, как мы обрамляли: слой OSB, наклеенный на швы, образовал стык на стеновой плите, где будут сидеть стропила, а затем внутренняя мембрана Intello будет приклеена. к краю стены.

    Стропила для резки

    Чтобы сделать выкройку для нижних стропил, я сначала сделал вырез сиденья и отвес от руки, исходя из уклона крыши. Затем мы удерживали стропило на месте, чтобы разметать пропил, где нижнее стропило пересекалось с уже созданной основной крышей. Чтобы упростить и ускорить разрезание этого верхнего угла на остальных стропилах, мы собрали кондуктор из OSB: мы уложили два слоя OSB, вырезанных так, чтобы они плотно прилегали к полкам двутавровых балок, затем прикрутили еще один слой OSB под правильным углом, чтобы направлять циркулярную пилу, когда мы делаем рез.

    Там, где нижнее стропило будет сидеть поверх верхнего стропила в месте соединения, мы применили ребра жесткости 1х6 к двутавровым балкам, плотно поместив их между полками двутавровых балок и выровняв их так, чтобы они выровнялись вертикально над ребрами жесткости перемычки в балке. нижняя крыша и над несущей стеной.

    Обрезка стен

    Когда мы обрамляли стены комнаты, которая должна была находиться под более мелкой крышей, верхняя крыша (над главной комнатой) еще не была оформлена.Поэтому в то время мы не пытались создать соответствующий угол стены, соответствующий уклону стропил фронтона; вместо этого мы обрамляли стену поперек. Но теперь, когда пришло время обрезать стену по углу, мы приложили к ней стропила и сделали разметку для разреза. Затем мы перенесли леску на внешнюю поверхность стены и отрезали часть лома (через обшивку) с помощью циркулярной пилы, а шпильки срезали с помощью обратной пилы. Мы оторвали небольшой кусок лома, обрамили его фронтоном, а затем установили наше конечное стропило на новую пластину.

    Структурные проблемы

    Нет смысла делать крышу энергоэффективной, если она не прочна конструктивно. Поэтому мы предприняли несколько мер, чтобы убедиться, что стропильная система надежно закреплена и закреплена.

    Укрепление перехода на склоне. В углу излома, где встречаются верхние и нижние стропила, мы применили косынки OSB в форме пирога с каждой стороны стыка и прибили их большим количеством гвоздей 8d.

    Стропильные соединения. На стеновой плите стропила крепятся конструктивными винтами из ГРК. Также мы перекрыли между всеми стропилами короткие куски двутавровой балки. Помимо предотвращения опрокидывания стропил на плиту, эти блоки с двутавровыми балками также обеспечивают точку крепления на нижней стороне стропил для обвязки и воздухонепроницаемой мембраны.

    Подъемное соединение на карнизе. Хотя мы недостаточно близко к океану, чтобы испытывать экстремальные ветровые нагрузки, подъем ветра по-прежнему вызывает беспокойство.Наша конструкция стены с двутавровыми балками, в основном предназначенная для создания изоляционной полости для дома, также помогает противодействовать ветровым нагрузкам: поскольку двутавровые балки надежно привинчены к стене с помощью конструкционных винтов из стеклопластика, а также к стропилам крыши, стена I. — балки помогают удерживать кровельную систему.

    Джеспер Круз владеет и управляет Maine Passive House, компанией по экологическому строительству и дизайну, расположенной в Гринвуде, штат Мэн ( mainepassivehouse.com ). Для получения дополнительной информации об этой работе см. Интерактивные слайд-шоу на jlconline.com.

    Перекрытие крыши — не делайте глупостей

    Семнадцать лет назад мы купили старый дом — ремонт верха — которому более ста лет — в Вестфорде, Массачусетс. Я собирался убедиться, что в конечном итоге он будет энергоэффективным. Хорошо, очень хорошо, так хорошо сработал фундамент из щебня, что я бы ничего не изменил, если бы сделал это снова сегодня. Об этом уже писали (BSI-041: Rubble Foundations).

    Сделал прикрепленный сарай — не очень хорошо — и в итоге переделал его.Об этом писали (BSI-056: Leiningen vs. The Ants Redux). Получил жар (каламбур) от людей в арахисовой галерее после того, как я написал об этом — заслуженно — но вы должны говорить о хорошем и плохом — и хуже плохого, о неудобствах. Я бил муравьев, но это заняло много времени.

    Сделал штуку с крышей — без аэрозольной пены. Крыша была проходимой, но не очень. Когда я это делал, я знал, что это не очень хорошо, но я, в конце концов, доберусь до него через пару лет и поменяю его с приемлемого на отличный.Собственно, это было даже непроходимо. Пришлось сделать быстрое исправление. Читай дальше.

    Ну, одно привело к другому, другое, и пару лет превратилось в десятилетие. И все равно ничего. Быстрое исправление было терпимым, и давление упало. Наконец, когда семнадцать лет спустя опоясывающий лишай дал трещину, пришло время. Пришло время переборщить и сделать то, что я планировал изначально, прежде чем у меня закончились деньги и время, и я подумал, что смогу выполнить только половину работы.

    Какой была первоначальная конструкция крыши? Это была полностью неизолированная крыша без вентиляции.На чердаке были окна на фронтонах, но чердак еще не достроили.

    В несколько окон в крыше с обратной стороны (фото 1) и стропила были залиты 2 фунтами на фут 3 полиуретановая пена (SPF) плотностью распыления (фото 2). Чердак превратили в жилое помещение. Есть две спальни и ванная, место для хранения старых журналов ASHRAE и место для механики. Получили что-то вроде сборки крыши из R-35, если учесть тепловые мосты. В 1995 году это казалось неплохим.Установили новую черепицу поверх полностью приклеенной мембраны, и дом выглядел чертовски хорошо (фото 3). Я чувствовал себя довольно умным. Жить было хорошо.


    Фотография 1 (вверху слева): Оригинальная крыша     — Неизолированный стропильный каркас с дощатым настилом крыши. Обметка выпрямляет стропильную плоскость для получения гладкой штукатурки. Да, световые люки вошли. Да, это большие тепловые дыры. Но пространство должно быть пространством или в чем суть. Нам потребовалось много тысячелетий, чтобы выбраться из пещер. Глупо строить такую ​​на крыше дома.Пусть светит свет. Были рассмотрены мансардные окна, но мы не хотели так кардинально менять внешний вид.

    Фотография 2 (вверху справа): Изоляция полости стропил — распыляемая полиуретановая пена высокой плотности заполняет полость стропила (плотность 2 фунта / фут 3 ).


    Фотография 3: Готовая крыша тогда     — выглядела неплохо семнадцать лет назад. Новая черепица была установлена ​​поверх полностью приклеенной мембраны, прикрепленной непосредственно к оригинальному настилу крыши.

    Потом наступила первая зима (фото 4). Ой. Что делать? Легко. Только никому не рассказывай и не приглашай никого, кто хоть что-нибудь знает об этом в течение дня зимой. Это не сработало. Я был отмеченным человеком. Люди знали, где я живу, и задавались вопросом, в каком доме жил самопровозглашенный строительный гуру. Стало еще хуже.


    Фотография 4: Тепловой мостик     — не нужна вонючая инфракрасная камера
    . Ой. Приглашал друзей только на ночь, чтобы меня не смущало.

    На чердаке зимой было холодно. Потом наступило лето. Летом на чердаке было жарко. Это не было сюрпризом после того, как на чердаке зимой было холодно.

    Я очень хорошо чиню вещи, особенно те, которые ломаю. Летом на чердак устанавливали кондиционер, на зиму переносные обогреватели на чердак, и я закончил. Бросьте на это немного энергии — это все исправит. Так оно и было. Я ведь в первую очередь инженер-механик. Мы, инженеры-механики, можем все нагреть и охладить.И мы умеем обвинять архитектора в том паршивом ограждении здания, с которым мы застряли. Только на этот раз я виноват в ограждении. Не хватает шумоизоляции. Однажды я собирался очиститься и сделать все правильно. Пришло время заменить черепицу (фото 5).


    Фотография 5: Пора заменять черепицу     —Обратите внимание на состояние черепицы. Да, пора было их заменить. Теперь проверьте оригинальные детали отделки крыши. Обратите внимание на зубной каркас, фасцию, коронку и глубину выступов.

    Какая была стратегия? Собственно, это была оригинальная стратегия, только что полностью реализованная. Первую часть я сделал правильно. Распыляемая пена в полостях 17 лет назад и полностью приклеенная мембрана сверху. Я просто не успел заняться второй частью — жесткой изоляцией поверх существующей крыши. 1 Снимите черепицу, обнажите настил, установите полностью приклеенную мембрану и отправляйтесь в город с жесткой изоляцией. Насколько жесткая изоляция? К этому времени я понял это.Ничто не сравнится с еще двумя десятилетиями опыта, который можно было бы использовать. Мне нужен был как минимум R-50, чтобы контролировать заторы льда в моей климатической зоне. Ах да, забыл рассказать про ледовую дамбу. Уже писали о ледяной дамбе (BSI-046: Dam Ice Dam). На самом деле у нас не было ледяных плотин, но я думаю, что это было больше благодаря удаче, чем мастерству. Простые крыши не собирают и не удерживают снег. У нас была простая крыша. Во всяком случае, чтобы сделать все это, ледяные дамбы, комфорт, шум и энергия 2 — я подумал, по крайней мере, R-60.

    Если бы у меня уже был R-35, мне бы потребовался еще один R-25, содержащий около 4 дюймов полиизоцианурата.Так что я добавил 6 дюймов. Вы все знали, что именно к этому все идет. Я добавил еще один R-36, чтобы обойти R-70. 3 Плюс, мне нужно что-то доказать. Не то, что вы думаете. Эстетика. Хм? Читай дальше. Кроме того, стоимость добавления дополнительных 2 дюймов была ничем по сравнению со стоимостью деталей отделки и каркаса, необходимого для перекрытия крыши.

    Итак, путешествие началось — снова. Удалили старую битую черепицу, удалили старую полностью приклеенную мембрану, снова обнажив оригинальные доски. Угадай, что? Старая обшивка из досок была в отличном состоянии.У меня была вся эта полиуретановая пена с закрытыми порами под палубой в течение 17 лет, и ничего не гнило. В этом нет ничего удивительного. Никаких протечек крыши, никаких проблем. Никаких утечек воздуха снизу, никаких проблем. Установил новую полностью приклеенную мембрану к верхней части старой обшивки доски перед тем, как добавить всю эту жесткую изоляцию. 4


    Рис. 1: Деталь края крыши     — выступ расширен, чтобы скрыть толщину жесткой изоляции перекрытия.


    Рис. 2: Деталь торца фронтона     — выступ срезан, а затем перестроен, чтобы скрыть толщину жесткой изоляции перекрытия кровли. ВНИМАНИЕ !!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!!

    Теперь самое важное. 6 дюймов жесткой изоляции, добавленной к верхней части существующего настила крыши, необходимо было сделать «невидимым» способом. Отделка, фризовые доски, облицовка и свесы должны были выглядеть так, как будто они «принадлежат». Они должны были выглядеть «оригинально». Не верите мне? Спросите у архитектора. Поверьте мне в этом. Я сначала не понял. Я понял теперь. Если он не выглядит «правильным», значит, он не «правильный». Не делай гадостей. На рисунках 1 и 2 показан общий подход.Свесы на концах фронтона были отрезаны, сверху была добавлена ​​жесткая изоляция (фото 6), а затем свесы были перестроены в коробчатые балки (фото 7). Затем коробчатые балки были обрезаны (фото 8) и установлена ​​двойная фризовая доска, чтобы скрыть увеличение толщины крыши без необходимости переделывать сайдинг фронтона (фото 9).


    Фотография 6: Изоляция крыши     — Фронтальный свес обрезан заподлицо с обшивкой стены. Также обратите внимание, что новая полностью приклеенная мембрана установлена ​​на оригинальном настиле крыши вместо мембраны, установленной 17 лет назад, и отогнута вниз, чтобы захватить верхний край водоизоляционного слоя стены.Также обратите внимание, что 3 слоя 2-дюймовой жесткой изоляции консольно навешиваются на стену, чтобы учесть вероятную возможность установки внешней непрерывной изоляции на каркас наружной стены в будущем. Открытые края трех слоев жесткой изоляции необходимо закрыть еще одним слоем мембраны.


    Фотография 7: Фронтальный каркас прямоугольной балки     —Новый выступ прямоугольной формы обрамлен в форме коробчатой ​​балки, свисающей с нового слоя кровельной фанерной обшивки крыши, консольно закрепленной поверх трех слоев жесткой изоляции.Открытые края трех слоев жесткой изоляции больше не обнажены.


    Фотография 8: Облицовка из ячеистого ПВХ — Облицовка и потолок установлены. Впереди зубчатый багет, коронка и фризовая доска.


    Фотография 9: Облицовка установлена.     —Декулярный молдинг, коронка и двойная фризовая доска готовы. Обратите внимание, что вторая фризовая доска устанавливается так, чтобы захватить верхний край оригинальной фризовой доски. Двойные фризовые доски не редкость в Новой Англии, так что вторая фризовая доска не выглядит неуместной.Такой подход позволяет нам оставить оригинальные фризовые доски на месте, не снимая и реконструируя сайдинг фронтона. Следующий шаг — кромки капель из нержавеющей стали и черепица.

    На передней кромке крыши свесы были расширены, чтобы скрыть толщину изоляции крыши (фото 10). Оригинальные стропила увеличены, но оригинальная обшивка кровельного настила урезана, чтобы быть заподлицо с оригинальной обшивкой стен. Это позволяет новой кровельной мембране, установленной на исходном настиле крыши, стекать вниз и захватывать слой контроля воды и воздуха в стене.Почему бы просто не отрезать оригинальные стропила заподлицо со стеной и не сделать коробчатую балку спереди, как то, что было сделано на концах фронтона? Хороший вопрос. Я чувствовал, что выступ был бы слишком большим для такой обработки передней части. Если бы я добавил к стенам теплоизоляцию и в то же время сделал стену намного толще, тем самым уменьшив свес, я бы применил подход коробчатой ​​балки, как я делал, когда боролся с муравьями (см. Муравьи Redux). Так как я намеревался поэтапно работать — сначала сделать перекрытие крыши — а потом стены — может быть, намного позже, — я выбрал подход к наращиванию стропил.


    Фотография 10: Обрамление и отделка кромки крыши     —Оригинальные стропила увеличены, но оригинальная обшивка настила крыши обрезана, чтобы быть заподлицо с оригинальной обшивкой стены. Это позволяет новой кровельной мембране, установленной на исходном настиле крыши, стекать вниз и захватывать слой контроля воды и воздуха в стене. Оригинальная зубчатая лепка и фризовая доска остаются на месте. Установлена ​​новая облицовка из ячеистого ПВХ, коронный молдинг и софит. Обратите внимание на распыляемую пенополиуретан мощностью 2 фунта / фут3, улучшающую воздушное уплотнение вокруг расширенных стропил.Эта пена наносится поверх мембраны, которая спустилась с настила крыши, захватывая контрольные слои стены.

    Одним из ключей к перекрытию кровли является привязка слоя контроля воздуха в сборке крыши к слою контроля воздуха в стеновой сборке. На концах фронтона это было довольно легко. Полностью приклеенная мембрана наматывается на обрезанный настил крыши, чтобы соединиться со слоем контроля воды на стене и слоем контроля воздуха (фото 11). На передней части краев крыши первоначальная обшивка настила крыши была обрезана заподлицо со стеной, а полностью приклеенная мембрана сложена вокруг стропильных ног, чтобы захватить слой контроля воды в стене и слой контроля воздуха.Затем это было «вспенено», чтобы завершить воздушное уплотнение. Вернитесь и посмотрите Фотография 10.


    Фотография 11: Воздухонепроницаемое уплотнение от крыши до стены     —Обратите внимание на соединение новой мембраны настила крыши, перекрывающей обрезанный задний выступ оригинального фронтона и улавливающего «белый» слой воды и воздуха в обертке. контрольный слой за внешней изоляцией стены («синий» слой пенопласта). На данный момент три слоя жесткой изоляции еще не установлены поверх настила крыши.Этот воздушный затвор чертовски хорош. Обратите внимание, что изначально в этом месте не было воздушного затвора. Тупой. Я тоже должен прийти в себя. Я жил 17 лет назад над одним слоем сплошной жесткой изоляции. Недостаточно. Тупой. Надо было установить гораздо больше. В конце концов, я тоже исправлю это. Да, поделюсь опытом. Я могу указать, насколько я был глуп 17 лет назад. Но настоящая ошибка заключалась в том, что 17 лет назад не было сделано воздушное уплотнение наверху стен.Нет оправдания, тогда я знал лучше. Получился неряшливым, небрежным. Такое случается даже с самопровозглашенными гуру.

    Готовая крыша скрывает изоляционный слой кровли (фото 12 и фото 13). Сравните детали обрезки Фотографии 13 с исходными деталями обрезки Фотографии 5. Неплохо, а? Этот материал должен быть «невидимым», иначе этого не произойдет. Найдите себе архитектора, который поймет это и поможет сделать это невидимым.


    Фотография 12: Установлена ​​новая черепица     — Соседи изрядно нервничали, пока черепица не была установлена.Что этот сумасшедший задумал в этом году? Я очень надеюсь, что это не будет выглядеть глупо. Я слышал, у него были муравьи. Блин. Говорите, говорите, говорите. Соседи — это такая боль.


    Фотография 13: Детали отделки отделки     —Hah! Не могу сказать, что эта крыша суперизолированная, и в этом весь смысл. Этот материал должен быть «невидимым», иначе этого не произойдет. Найдите себе архитектора, который поймет это и поможет сделать это невидимым.

    Обратите внимание на увеличение размера свеса на концах фронтона.Это не только для того, чтобы соответствовать выступу спереди. Видимо, 17 лет назад я тоже недостаточно утеплял стены. Увеличенный свес создает основу для моего следующего проекта по облицовке стен. 5 Позже. Может быть, намного позже. Просто помните, что бы вы ни делали, не делайте гадостей.

    Сноски:

    1. Поскольку я поэтапно выполнял работы, мне пришлось использовать распыляемую полиуретановую пену — материал плотностью 2 фунта / фут 3 — в полостях во время первоначального ремонта.Если бы я одновременно делал перекрытие кровли, я, вероятно, использовал бы целлюлозу в стропильных полостях. Жесткая изоляция над крышей могла бы контролировать температуру конденсирующей поверхности — нижней стороны настила крыши — так что мне не пришлось бы использовать распыляемую пену, кроме как по периметру, чтобы обеспечить воздушное уплотнение к верхам стен. .

    2. Аргумент энергии носит аргументный характер. Окупаемость — это не способ, по крайней мере, на мой взгляд. Чистый нулевой денежный поток намного лучше.А компромиссы с другими часто упускаемыми из виду факторами, такими как уменьшение размеров или отказ от механического оборудования, еще лучше. Но в итоге комфорт и бесшумность победили меня.

    3. Должен был выглядеть респектабельно для людей из Пассивного Дома — они выяснили, где я живу. Также хотел показать им, что высокий уровень изоляции не должен выглядеть некрасиво. Хорошо, расслабьтесь, ребята. Я шучу. Вы не поверите, что я получил письма ненависти после того, как упомянул, что здания с высокой изоляцией и двойными стенами в конечном итоге выглядят как уродливые коробки, потому что стены так сложно построить.Большая ошибка. Называйте их странными немцами, называйте их одержимыми, но не называйте их здания уродливыми. Прекратите уже писать электронные письма и фотографии. На самом деле есть несколько красивых пассивных домов. Но двойные стены сложно построить, они увеличивают риск повреждения от влаги и, на мой взгляд, не имеют большого смысла. Дайте мне в любой день одну продвинутую каркасную стену 2х6 с большим количеством изоляционной обшивки. Я сделал двойную стену 30 лет назад, еще до того, как появился пассивный дом. Тогда это было глупо.Теперь это глупо.

    4. Полностью приклеенная мембрана на оригинальных досках настила крыши предназначена для контроля воздуха, а не для контроля воды. Полностью приклеенная мембрана на верхней поверхности верхнего слоя фанеры непосредственно под черепицей предназначена для контроля воды.

    5. Воспользовался возможностью избавиться от ненужного дымохода и модернизировать световые люки. Световой люк оказался сложнее, чем следовало бы. Понимаете ли вы, что в Соединенных Штатах есть только один производитель спектрально-избирательных световых люков с тройным остеклением, заполненных газом? Удивительный.Однажды люди действительно подумают, что энергия может быть важна. Это было нелегко, но в конце концов я получил свои световые люки R-5 с SHGC 0,2 — своего рода заполнение тепловых отверстий в моей крыше R-70 plus. Не говори этого. Не ходи туда. Вспомните аналогию с чердачной пещерой.

    Самостоятельное строительство крыши частного дома. Стропильная система двускатной крыши и ее устройство Кровля для дома схема

    .

    Устройство кровли — сложный многоступенчатый процесс.Чтобы самостоятельно собрать и установить стропильную систему, необходимо внимательно изучить способы соединения элементов, рассчитать длину стропил и угол наклона, подобрать соответствующие материалы. Если у вас нет необходимого опыта, не стоит браться за сложные конструкции. Оптимальный вариант для небольшого жилого дома — двускатная крыша своими руками.

    Стандартная кровля этого типа состоит из следующих элементов:


    Мауэрлат — это брус, уложенный поверх стен по периметру здания.Он крепится стальными стержнями с резьбой или анкерными болтами, вделанными в стену. Брус должен быть из древесины хвойных пород и иметь квадратное сечение 100х100 мм или 150х150 мм. Мауэрлат принимает нагрузку со стропил и передает ее на внешние стены.

    Стропильные ноги — это длинные доски сечением 50х150 мм или 100х150 мм. Они крепятся друг к другу под углом и придают крыше треугольную форму. Конструкция их двух стропильных ног называется фермой. Количество ферм зависит от длины дома и типа кровли.Минимальное расстояние между ними — 60 см, максимальное — 120 см. При расчете шага стропильных ног следует учитывать не только вес покрытия, но и ветровую нагрузку, а также количество снега зимой.

    Располагается в самой высокой точке крыши и чаще всего представляет собой продольную балку, соединяющую оба ската. Снизу брус опирается на вертикальные стойки, а к бокам крепятся концы стропил. Иногда конек состоит из двух досок, которые с двух сторон прибиваются к вершине стропил и соединяются под определенным углом.

    Стойки — это вертикальные балки сечением 100х100 мм, расположенные внутри каждой фермы и служащие для передачи нагрузки с конькового прогона на несущие стены внутри дома.

    Раскосы изготавливаются из обрезков древесины и устанавливаются под углом между стойками и стропилами. Раскосы укрепляют боковые грани фермы, повышается несущая способность конструкции.

    Затяжка — балка, соединяющая нижние части стропил с основанием стропильного треугольника.Вместе со стойками такая балка служит для усиления фермы, повышает ее устойчивость к нагрузкам.

    Станиной называется длинная балка сечением 100х100 мм, уложенная вдоль центральной несущей стены, на которую опираются вертикальные столбы. Лежен применяют при устройстве слоистых стропил, когда расстояние между внешними стенами превышает 10 м.

    Обрешетка — это доска или брус, набиваемый на стропила. Обрешетка бывает сплошной и с зазорами, в зависимости от типа кровли. Его всегда крепят перпендикулярно направлению стропил, чаще всего горизонтально.

    Если между внешними стенами не более 10 м и нет несущей стены посередине, устраивают подвесную стропильную систему. При такой системе верхние концы соседних стропил обрезаются под углом и соединяются между собой гвоздями, исключая установку стоек и конькового бруса. Нижние концы стропильных ног опираются на внешние стены. Благодаря отсутствию стеллажей чердачное пространство можно использовать для обустройства мансарды. Очень часто функцию затяжек выполняют балки перекрытия.Для усиления конструкции рекомендуется устанавливать верхнюю стяжку на расстоянии 50 см от конька.

    При наличии центральной опорной стенки, расположение является более оправданной эшелонированной системой стропил … Кровать уложена на стене, опорные стойки прикреплены к нему, а также бару гребня прибивают к столбам. Такой способ установки достаточно экономичен и прост в исполнении. Если потолки в интерьере спроектированы на разном уровне, стойки заменяют кирпичной стеной, разделяющей чердак на две половины.

    Процесс монтажа кровли включает в себя несколько этапов: крепление мауэрлата к стенам, сборка ферм, установка стропил на перекрытия, установка конька, крепление обрешетки. Перед сборкой все деревянные элементы тщательно обрабатываются любым антисептическим составом и просушиваются на воздухе.

    Для работы вам понадобится:

    • брус 100х10 мм и 150х150 мм;
    • досок 50х150 мм;
    • доски толщиной 30 мм для обрешетки;
    • рубероид;
    • металлических шпилек;
    • лобзик и ножовка;
    • молоток;
    • гвоздей и шурупов;
    • кв. И строительный уровень.

    В деревянных домах функции мауэрлата выполняют бревна последнего ряда, что значительно упрощает рабочий процесс. Для установки стропил достаточно на внутренней стороне бревен нарезать пазы соответствующего размера.

    В кирпичных домах или блочных домах мауэрлат устанавливается следующим образом:


    Прутки мауэрлата должны образовывать правильный прямоугольник и находиться в одной горизонтальной плоскости. Это облегчит дальнейший монтаж кровли и придаст конструкции необходимую устойчивость.В заключение на балках делается разметка для стропил и вырезаются пазы по толщине балки.

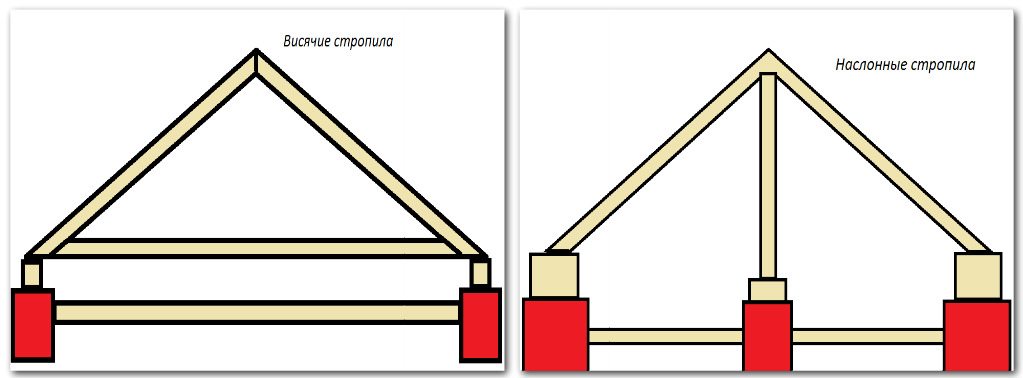

    При выборе подвесной стропильной системы необходимо собрать фермы на земле, а затем установить их на перекрытиях. Для начала нужно составить чертеж и рассчитать длину стропильных ног и угол их соединения. Обычно угол наклона кровли составляет 35-40 градусов, но на открытых, сильно продуваемых участках он уменьшается до 15-20 градусов.Чтобы узнать, под каким углом соединять стропила, уклон крыши умножьте на 2.

    Зная длину прогона между внешними стенами и угол стропильного соединения, можно рассчитать длину стропильных ног. Чаще всего это 4-6 м с учетом карнизного свеса шириной 50-60 см.

    Верхние концы стропил могут крепиться несколькими способами: внахлест, встык и «в лапу», то есть вырезанными пазами. Для крепления используются металлические пластины или болты.Далее монтируются нижняя и верхняя затяжки, после чего готовые фермы поднимаются и устанавливаются над перекрытиями.

    Прикрепляются первые фермы: при помощи отвеса выставляют стропила вертикально, регулируют длину свеса и прикрепляют к мауэрлату болтами или стальными пластинами. Чтобы в процессе установки ферма не сдвинулась с места, ее укрепляют временными укосинами из бруса. После установки крайних стропил выставляют остальные, соблюдая одинаковое расстояние между ними.Когда все фермы закреплены, берут доску сечением 50х150 мм, длина которой на 20-30 см больше длины карниза, и прибивают ее по верхнему краю пандуса. Проделайте то же самое с другой стороной крыши.

    Вариант первый: на стропильной ноге в месте соприкосновения с мауэрлатом вырезается паз прямоугольной формы на 1/3 ширины бруса. Отступив от верха ящика на 15 см, в стену вбивают стальной костыль.Стропило выставляют по уровню, выравнивают пазы, затем сверху кладут проволочный зажим и балку подтягивают вплотную к стене. Концы проволоки надежно прикреплены к костылю. Нижние края стропил аккуратно подрезают циркулярной пилой, оставляя свес в 50 см.

    Вариант второй: верхние ряды стен выкладывают ступенчатым карнизом из кирпича, а мауэрлат кладут заподлицо с внутренней поверхностью стены и в нем вырезают паз под стропило.Край стропильной ноги обрезается на уровне верхнего угла карниза. Этот способ проще других, но свес слишком узкий.

    Третий вариант: балки перекрытия выдвигаются за край внешней стены на 40-50 см, на балки устанавливаются стропильные фермы. Концы стропильных ног срезаются под углом и упираются в балки, фиксируя металлическими пластинами и болтами. Такой способ позволяет немного увеличить ширину чердачного помещения.

    Устройство стропил

    1 показан срез стропильных подкосов в станине, уложенный вдоль промежуточных опор, а на фиг. 2 — опора стропильной ноги на мауэрлат

    Порядок монтажа многослойной стропильной системы:


    При закреплении основных элементов поверхность стропил обрабатывается антипиренами. Теперь можно приступать к изготовлению обрешетки.

    Для обрешетки подойдет брус 50х50 мм, а также доски толщиной 3-4 см и шириной 12 см.Под обрешетку обычно кладут гидроизоляционный материал, чтобы защитить стропильную систему от намокания. Гидроизоляционная пленка укладывается горизонтальными полосами от карниза до конька крыши. Материал расстилается с нахлестом 10-15 см, после чего стыки скрепляются скотчем. Нижние края фольги должны полностью закрывать концы стропил.

    Между досками и пленкой необходимо оставлять вентиляционный зазор, поэтому сначала на пленку набивают деревянные рейки толщиной 3-4 см, укладывая их вдоль стропил.

    Следующий этап — обшивка стропильной системы досками; набивают перпендикулярно рейкам, начиная от карниза крыши. На шаг обрешетки влияет не только тип кровли, но и угол наклона откосов: чем больше угол, тем больше расстояние между досками.

    После завершения установки обрешетки приступают к обшивке фронтонов и свесов. Закрыть фронтоны можно досками, пластиковыми панелями, вагонкой, водостойкой фанерой или профнастилом — все зависит от финансовых возможностей и личных предпочтений.Обшивка крепится сбоку к стропилам, в качестве крепежа используются гвозди или саморезы. Свесы также подшиваются самыми разными материалами, от дерева до сайдинга.

    Видео — Двускатная крыша

    своими руками

    Крыша — один из основных элементов жилого дома. От того, насколько качественно сделано устройство, зависит и комфорт внутри дома, и срок службы постройки. Особенно важную роль кровля играет в многоэтажных жилых домах, общая площадь которых превышает несколько сотен квадратных метров.

    Из чего состоит крыша дома?

    Крыша дома — самая верхняя его часть, служащая для защиты несущих элементов и жилого помещения здания от атмосферных осадков. Кроме того, это теплоизоляционный барьер, уменьшающий отток тепла из жилых помещений и предохраняющий конструкцию здания от перегрева.

    Крыша не только защищает подкровельное пространство от атмосферных осадков, но и помогает сохранять тепло в жилых помещениях.

    В зависимости от функциональной принадлежности здания и его дизайна кровля может иметь различный вид. Дизайн и внешний вид крыши определяют ее способность отводить снег и дождевую воду с ее поверхности. Пространство под каркасом крыши часто используется как жилое или подсобное помещение.

    Любая кровля имеет типовой дизайн, который определяется технологией и температурным режимом в районе возведения конструкции. Чтобы лучше разобраться в этой теме, рассмотрим конструктивные элементы кровли более подробно.

    Каркас крыши

    Каркас крыши — несущий и опорный элемент, отвечающий за его прочностные характеристики.Качество исполнения каркаса напрямую влияет на срок службы не только самой кровли, но и конструкции в целом.

    В качестве несущей конструкции крыши в частных домах стропильная система обычно строится из деревянного бруса.

    В зависимости от конструкции каркас крыши может выглядеть следующим образом:

    • Стропильная система — наиболее распространенный вид каркаса крыши, наиболее часто применяемый для строительства крыш хозяйственных и жилых домов из бруса, кирпича и пеноблоков.Подразделяется на навесные и слоистые. Первые используются в зданиях, где несущими являются только внешние стены, а вторые — в домах с внутренними несущими перегородками, которые могут использоваться в качестве дополнительных опор;
    • Опорная система из стальных балок — используется для устройства крыш промышленных зданий. В отличие от дерева металл позволяет создавать более длинные, а главное цельные балки без ответвлений по длине. Это, в свою очередь, значительно увеличивает несущую способность конструкции крыши.Металл — негорючий материал, что делает крышу более безопасной и прочной;
    • плоский бетонный каркас — представляет собой железобетонные плиты, уложенные поверх несущих стен под определенным углом. Чаще всего используется для создания крыш над небольшими общественными зданиями и складскими помещениями.

    Для реализации любого специального проекта различные типы рам можно комбинировать или использовать в модифицированном виде. Например, стропильные системы крыши часто возводятся из дерева и металла одновременно, что в одном месте конструкции позволяет сделать крышу более прочной и надежной, а в другом — не утяжеляет несущую перегородки, тем самым снижая общую нагрузку на фундамент.Такой вариант можно использовать, когда одна часть дома расположена на склоне. Осветление конструкции крыши позволит избежать ненужных нагрузок на столбчатый или свайный фундамент, что чаще всего применяется в таких случаях.

    Видео: каркас двускатной крыши под металлочерепицу

    Кровельный пирог

    Кровельный пирог — это технология укладки кровельного, паро- и теплоизоляционного покрытия в определенной последовательности. Правильная попеременная укладка гарантирует, что каждый технологический слой выполняет свою строго определенную функцию.

    Например, при неправильной укладке гидроизоляционного материала (под теплоизоляцией) в утеплитель попадет влага, что неминуемо приведет к его повреждению и потере заявленных производителем характеристик.

    Все слои кровельного пирога необходимо укладывать в строго определенной последовательности, чтобы каждое покрытие могло выполнять возложенные на него функции.

    Типовой кровельный пирог состоит из следующих технологических слоев:

    • рубероид — облицовка, отвечающая за внешний вид лицевой поверхности кровли и защищающая обрешетку и нижележащие слои кровельного пирога от воды, грязи и посторонних предметов. объекты;
    • обрешетка — несущая конструкция, необходимая для крепления рубероида.В зависимости от типа финишного покрытия обрешетка может быть сплошной или разреженной;
    • гидроизоляция — это механически прочный водостойкий материал, предохраняющий изоляцию от намокания. Для этого можно использовать битумные рулонные покрытия, антиконденсационные мембраны или жидкие мастики. Конкретный способ гидроизоляции выбирается исходя из типа кровли и утеплителя;
    • теплоизоляция — базальтовый рулонный или плиточный утеплитель, пенопласт, пенополистирол и др. Теплоизоляционный материал должен иметь низкий коэффициент теплопроводности, что гарантирует длительное поддержание необходимого климатического режима в доме в любое время года. год;
    • пароизоляция — многослойная мембрана, защищающая утеплитель и другие элементы кровельного пирога от проникновения теплого влажного воздуха изнутри.

    Последовательность укладки технологических слоев кровельного пирога определяется типом устанавливаемой кровли и используемыми для этого материалами. Самый распространенный вариант — когда под кровлей укладывается гидроизоляция, затем идет слой теплоизоляционного материала, а под ним монтируется пароизоляционная мембрана.

    Основные узлы кровли

    Не менее важны примыкания кровли к стене, если здание имеет сложную форму, а также места прилегания кровельного пирога и внешнего фасадного покрытия к парапету выносных опор. чем сама конструкция крыши.

    От качества их выполнения зависит целостность и долговечность возводимых конструкций, так как использование некачественных материалов или несоблюдение технологии соединения может стать причиной проникновения влаги и осадков под кровлю.

    Узлы примыкания кровли

    Место или узел примыкания кровли к стене представляет собой соединительный шов, который обрабатывается с помощью гидроизоляционных и защитных материалов. Стыки — самое уязвимое место любой кровли, так как на стыках ее элементов постоянно скапливается мокрый мусор.

    При плохой теплоизоляции стыка влага быстро проникает под защитный материал и кровельное покрытие. Постоянное впитывание влаги утеплителем обязательно приведет к потере его технологических качеств.

    Все места примыкания кровли к конструктивным элементам здания необходимо тщательно обработать гидроизоляционными материалами для предотвращения попадания влаги в подкровельное пространство

    Кроме того, места стыковки подвержены термическим деформациям из-за промерзания и оттаивания вода — это увеличивает риск протечек.Во избежание проблем при эксплуатации кровли заранее продумывается технология утепления примыкания. В расчете учитывается как температурный режим в районе возведения конструкции, так и среднее количество осадков в течение года.

    В зависимости от типа кровли узлы примыкания располагаются по-разному:

    • Металлическая кровля — стыки выполняются с небольшим зазором, необходимым для вентиляции кровельного пирога.В качестве защитного элемента используется металлическая полоса или фартук из оцинкованной стали. Фартук крепится непосредственно к примыкающей стене на высоте 200 мм и более. Перед его установкой строб в стене обрабатывают морозостойким герметиком;
    • Различные виды черепицы — стык стены и кровельного покрытия защищен гофрированной алюминиевой лентой. Благодаря небольшой толщине лента точно повторяет профиль кровельного покрытия. Для заделки шва используется горячая битумная мастика, которую заливают непосредственно по линии шва;
    • битумные рулонные материалы — стык может быть выполнен по разным технологиям.Самый распространенный способ — укладывать напольное покрытие на вертикальную поверхность. В этом случае материал прижимается полосой, которую предварительно обрабатывают герметиком. Величина нахлеста обычно составляет не менее 20 см.
    Карнизный узел

    Карниз закрывает и защищает нижнюю часть кровли, кровельный пирог, стропильную систему и другие элементы от влаги. На самом деле отделка сборки карниза напрямую влияет на срок службы мауэрлата и стропильной системы, так как при плохо выполненной облицовке стекающая по кровельному покрытию влага может попасть в подкровельное пространство.

    Для защиты от проникновения влаги в подкровельное пространство на карнизные свесы устанавливаются специальные металлические планки — капельницы и вентиляционные ленты

    Для устройства устройства карниза скатной кровли необходимо соблюдать следующую последовательность укладки защитных материалов применяется:

    1. Кровельное покрытие.
    2. Контррешетка.
    3. Обрешетка кровли.
    4. Гидроизоляционная мембрана.
    5. Капельница.
    6. Кронштейн для крепления слива.
    7. Желоб.
    8. Карнизная планка.
    9. Обвес обвеса.
    10. Лента вентиляционная.
    11. Двусторонняя клейкая лента.

    Водосточная планка защищает лобовую доску от стекания конденсата по гидроизоляционной пленке, а карнизная планка предотвращает попадание влаги и осадков в подкровельное пространство. Свесной аэроэлемент используется для создания вентиляционной щели и защиты от проникновения птиц и крупных насекомых под крышу.

    Фронтонный узел

    Фронтон — это концевой участок крыши, ограниченный скатом крыши и карнизом. Он защищает кровлю от попадания влаги, а также выступает в качестве декоративного элемента.

    Фронтон завершает крышу, но не является обязательным атрибутом, так как в некоторых типах конструкций крыша ограничивается только карнизом.

    Чаще всего фронтоны устраивают на скатных крышах, когда в качестве кровли будут использоваться различные виды черепицы, профлиста или мягких битумных покрытий.

    Со стороны фронтона подкровельное пространство защищается ветровым щитом, а затем уложенной поверх слоя гидроизоляции фронтонной доской

    Последовательность укладки материалов при устройстве фронтона в сборе следующая ( от внешнего края до подкровельного пространства):

    • щиколотка, уложенная поверх кровельного покрытия;
    • гидроизоляционный материал;
    • доска ветровая;
    • ящик;
    • стропило.

    При креплении фронтонов необходимо соблюдать технологию, описанную в инструкции к кровле.Обычно их монтируют снизу вверх от карниза до конька. При использовании нескольких досок перекрытие должно быть не менее 10 см.

    Устройство ендовы

    Ендова — внутренний угол кровли, образованный на стыке двух скатов. Фактически, при возведении многоскатных крыш долина является ключевой структурной единицей, так как по ней будут стекать атмосферные осадки. Торцевая кровля всегда испытывает повышенные нагрузки, поэтому ее монтаж необходимо производить особенно тщательно, в полном соответствии с технологическими требованиями, установленными производителем используемого рубероида.

    Устройства концевого узла для скатной кровли выполняются с использованием специальных дополнительных элементов, которые монтируются на сплошную обрешетку

    Типовой вариант блочного узла для металлической кровли представлен следующими элементами:

    • ендовидный;
    • уплотнительный материал;
    • кровельное покрытие;
    • долина нижняя;
    • ящик сплошной;
    • гидроизоляционная мембрана;
    • стропильная система кровли.

    Ендова обычно укладывается на прочную обрешетку, которая монтируется с обеих сторон стыка откосов.При использовании металлических покрытий (профнастил, металлочерепица, шовная кровля) основным защитным элементом является нижняя ендова. Он укладывается под рубероид и служит своеобразным желобом, по которому влага попадает в водосточную систему. В этом случае верхняя ендина является скорее декоративным элементом, закрывающим всю конструкцию и защищающим ее от птиц и посторонних предметов.

    Коньковый узел

    Конек крыши — это верхний горизонтальный край, образованный сопряжением двух скатов.Коньковая планка или плитка защищает стык стропил, утеплителя и обрешетки от влаги и укладывается в последнюю очередь. В зависимости от кровельного покрытия используются разные элементы конька.

    Монтаж конькового узла выполняется в последнюю очередь при укладке кровельного покрытия.

    Например, устройство конькового узла для мягкой кровли выглядит так (сверху вниз):

    • Коньковая черепица мягкая;
    • кровельное покрытие;
    • ковролин подкладочный;
    • обшивка кровли.

    В отдельных случаях по кромке, на которую укладывается подложка, прибивается коньковый блок 40х40 или 50х50 мм. Если вы планируете монтировать кровлю самостоятельно, ознакомьтесь с инструкцией к материалу — она ​​должна содержать схему устройства всех основных узлов кровли.

    Парапеты по периметру крыши

    Парапет крыши представляет собой ограждающую конструкцию, установленную по периметру. Парапеты обычно монтируют на плоских крышах, но довольно часто их можно увидеть и на скатных крышах, особенно в жилом многоквартирном секторе.Основное назначение парапета — обеспечение безопасности человека на крыше. Иногда такие конструкции используются как декоративный элемент.

    Установка парапетов (СНиП II-26–76) обязательна для зданий, высота которых до карниза крыши более 10 м, а угол наклона не превышает 12 градусов. На более крутых крышах установка заборов проводится уже на высоте 7 м.

    Если рассматривать малоэтажное частное жилье, то установка парапетов актуальна только для домов с плоской крышей.Для двускатных или вальмовых крыш установка парапетов не обязательна. Но следует учитывать, что если на скатных крышах планируется ежегодный уход за кровлей, то меры безопасности должны быть соответствующими.

    В частном строительстве парапеты должны быть устроены только на плоских крышах

    Для изготовления парапетов используются следующие материалы:

    • железобетонные блоки;
    • кирпичи пеноблоки;
    • металл оцинкованный.

    Согласно СНиП высота парапетов должна быть не менее 45 см.Оптимальная высота выбирается исходя из архитектурных особенностей строения и личных предпочтений хозяина дома.

    Примыкание кровельного пирога к парапету выполняется с применением гидро- и теплоизоляционных материалов. На стыке парапета и кровли укладывается переходная доска из минерализованного утеплителя. Для крепления утеплителя используется специальная холодная мастика. Гидроизоляция устанавливается с нахлестом 20-25 см по вертикальной поверхности.

    Для защиты парапета используется аналогичный гидроизоляционный материал, который фиксируется внахлест на ранее уложенное полотно, идущее со стороны крыши.П-образный ящик из оцинкованной стали также устанавливается поверх утеплителя.

    Дополнительные элементы кровли

    Дополнительные элементы кровли — это изделия, предназначенные для соединения различных узлов и частей кровли. Кроме того, они обеспечивают дополнительную функциональность, а также улучшают внешний вид лицевой поверхности крыши и крыши в целом.

    Различные дополнительные элементы позволяют защитить конструкцию крыши от погодных воздействий, препятствуя проникновению влаги, пыли и мусора в подкровельное пространство.Следует понимать, что в зависимости от конструкции крыши количество и необходимость использования дополнительных элементов может варьироваться.

    Для металлической кровли используется широкий набор дополнительных элементов для защиты ее конструктивных элементов от проникновения влаги и мусора и придания всему зданию законченного вида

    Например, к типичным дополнительным элементам, используемым при строительстве скатной кровли, относятся :

    • коньки и долины;
    • соединительные элементы;
    • планки карнизов;
    • планки концевые;
    • планки угловые;
    • снежные преграды;
    • переходники;
    • желобов.

    Перед выбором дополнительных элементов следует внимательно изучить проект кровли и на его основе рассчитать количество необходимого материала. На дополнительных элементах экономить не рекомендуется, так как от их качества зависит сохранность конструкции кровли и кровельного пирога на стыках, на коньке и водостоках.

    Видео: устройство кровли — утепление, вентиляция, подбор плит

    Устройство различных видов кровли

    Состав кровли и кровельного пирога сильно различается в зависимости от типа конструкции.Это связано как с конструктивными особенностями возводимой кровли, так и с особенностями материалов, использованных при ее возведении. Для более подробного описания рассмотрим более подробно самые распространенные виды кровли.

    Теплая и холодная кровля

    Теплая кровля — это обобщенное понятие, обозначающее изолированную кровельную конструкцию. То есть любой тип кровли может быть теплой или холодной, в зависимости от того, использовались ли при их установке соответствующие гидроизоляционные и теплоизоляционные материалы.

    Если при возведении кровли полностью монтируется стандартный кровельный пирог, то он называется теплым

    Если говорить о частном секторе, то в постройки, которые будут использоваться для круглогодичного проживания, рекомендуется отнести утеплитель для любого типа кровли. Самая распространенная конструкция крыши для частных домов — это двускатная конструкция, поэтому рассмотрим устройство кровельного пирога на ее примере. Основными элементами кровельного пирога теплой кровли являются:


    Количество слоев утеплителя подбирается индивидуально для каждого проекта дома.При этом учитываются как размеры самой конструкции, так и возможность создания жилого чердачного пространства, а также температурный режим в регионе, где ведутся строительные работы.

    Иногда, если хозяин дома, например, решил сэкономить на конструкции крыши или чердак не будет использоваться как жилое помещение, кровлю можно сделать без прокладки утеплителя и пароизоляции. Эта крыша называется холодной. Роль паропроницаемого материала будет выполнять влагостойкая пароизоляционная мембрана.Холодные крыши обычно встречаются в сезонных домах и хозяйственных постройках.

    Скатная кровля с металлическим покрытием

    Металлическая крыша обычно представляет собой скатную конструкцию с деревянной стропильной системой. Тип стропильной системы выбирается исходя из расположения несущих стен здания. Использование металла в качестве кровельного покрытия влияет на технологию кровельного пирога такой кровли.

    Самым популярным кровельным материалом для частных жилых домов является металл.

    Для устройства металлической скатной кровли используются следующие материалы:

    • дополнительные элементы — металлический конек, боковые ветрозащитные полосы, желоб и водосточная планка, желоб и другие элементы, устанавливаемые после монтажа металлоконструкций. покрытие;
    • кровля — плоский листовой материал (фальцованная крыша), профилированный лист, металлочерепица или другие крашеные металлические материалы;
    • обрешетка — доска обрезная или элементы металлопрофиля, закрепляемые с шагом 25-30 см;
    • стропильная система — может быть как из толстой обрезной доски, так и из бруса, либо из металла.В частном строительстве первый вариант наиболее популярен благодаря своей доступности, простоте монтажа и меньшему весу.

    Остальные технологические слои металлического кровельного пирога идентичны варианту, описанному в предыдущем разделе. Следует отметить, что металлическое покрытие особенно подвержено образованию конденсата на внутренней поверхности, куда, несмотря на наличие специальной защиты, все же проникает влажный воздух из дома. Поэтому устройство всех вентиляционных зазоров, предусмотренных технологией при использовании металлической кровли, строго необходимо.

    Гидроизоляция изготавливается из влагостойкой мембраны, которая закрепляется на стропильной системе крыши, а в качестве теплоизоляции используется любой пластинчатый утеплитель толщиной 5 см и более.

    Видео: организация гидроизоляции металлической кровли

    Пирамидальная кровля

    Пирамидальная или шатровая крыша — это скатная конструкция, у которой каждый из четырех скатов равен по площади, а в основании крыши имеется квадрат. Фактически, каждый из четырех лучей представляет собой равнобедренный треугольник.

    В некоторых случаях под пирамидальной крышей понимают сооружение с любым количеством скатов — главное, чтобы они были одного размера. Такие крыши выглядят очень гармонично и не похожи на другие виды крыш.

    По конструкции пирамидальная крыша выполнена по традиционной схеме со стропильными элементами, хотя имеет некоторые особенности по сравнению с классическим двускатным вариантом.

    Стропильная система пирамидальной кровли имеет ряд конструктивных отличий от устройства стандартной двускатной крыши

    Стропильная система пирамидальной кровли состоит из следующих элементов:

    • косые стропила — диагональные балки, расположенные по углам конструкции.Их делают из бруса или двойных толстых досок;
    • мауэрлат — нижний турник, необходимый для поддержки и крепления диагональных стропил;
    • стропильные ноги (стропила) — опорные стержни, прикрепленные к диагональным стропилам. Обеспечивают повышенную прочность и жесткость конструкции;
      • подкосы
    • — подкосы вертикальные, служащие опорами для стропильных ног;
    • ригели — горизонтальные балки, которые монтируются поверх диагональных стропил. Повышение прочности и ветроустойчивости кровли;
    • кровати — горизонтальные элементы в основании конструкции, к которым крепятся стеллажи.

    По общему строению пирамидальный кровельный пирог мало чем отличается от классического варианта.

    1. Запиливание стропильной системы выполняется черновой доской.
    2. Пароизоляционная мембрана раскладывается и фиксируется.
    3. На него укладывается утеплитель необходимой толщины.

      Плиты утеплителя необходимо укладывать так, чтобы они входили в пространство между стропилами с заметным натягом и не оставляли зазоров для проникновения холодного воздуха.

    4. Укладывается гидроизоляционный материал.
    5. Монтируется контррешетка, дополнительно фиксирующая гидроизоляционный слой.

      Прутки контррешетки, уложенные вдоль стропил, фиксируют гидроизоляционную пленку и образуют необходимый вентиляционный зазор, а доски продольной обшивки служат для крепления кровли

    6. Укладывается продольная обрешетка.
    7. Кровля монтируется.

      Шатровая крыша смотрится очень гармонично и придает дому вид сказочного терема

    СИП-панель кровля

    СИП-панель (от англ.Structural Insulated Panel) — строительный материал в виде плиты, состоящий из двух внешних пластин из твердого материала, между которыми находится слой утеплителя. Оболочка СИП-панели с одной стороны выполняется из OSB, с другой — из листа профнастила или тоже из OSB. Панели с металлическим покрытием используются как самостоятельное кровельное покрытие, изделия OSB — как сплошной настил под мягкой кровлей.

    Как правило, в качестве теплоизолятора используется пенопласт или пенополистирол определенной плотности. Иногда в пространство между плитами закачивают пенополиуретан или монтируют полипропилен. Раньше панели использовались только как материал для возведения каркаса построек, но теперь их успешно используют для возведения крыш.

    В отличие от традиционных материалов установка СИП-панелей не требует создания массивного каркаса

    Типичным устройством двускатной крыши из СИП-панелей для мягкой кровли является следующая последовательность элементов:

    • жгут — из деревянного штанга с расческой.Размер бруса зависит от размера паза панели;
    • Стропила коньковые и торцевые — для изготовления используется балка аналогичного размера. Для конька можно взять доску толщиной 5 см;
    • мауэрлат — из бруса от 100х100 до 200х200 в зависимости от размеров дома и толщины стен. Он устанавливается на верхних концах стен для поддержки крепления трубопровода.

    Каждая СИП-панель укладывается на стропила и ближайшие горизонтальные балки.Далее он корректируется и обрабатывается специальной клеящей массой или морозостойким пенополиуретаном. По окончании в паз панели монтируется обшивка подходящего размера. В этом случае обвязку также крепят к мауэрлату и коньку.

    Видео: монтаж кровли из СИП-панелей

    Крыша полукруглая

    Крыша полукруглая — это «криволинейная» конструкция с плавными линиями свода. Для его возведения используется стропильная система на основе арочных реек.

    Для их изготовления используется доска высшего или первого сорта, пропаренная до 100 градусов.Благодаря впитыванию большого количества влаги древесина становится эластичной. Для гибки заготовок используются особые формы. После формования заготовки склеивают и отправляют на сушку.

    В результате заказчик приобретает определенный набор материалов, достаточный для изготовления кровли по заранее составленному проекту. Схема сборки максимально приближена к технологии, которую можно встретить при установке металлочерепицы.

    Для устройства полукруглой кровли используются специальные стропила, изготовленные по конкретному проекту

    Полукруглая крыша состоит из следующих элементов:

    • мауэрлат — нижние опорные балки, необходимые для крепления элементов стропильной системы;
    • ламели — элементы небольшой длины, имеющие дугообразную форму.Они собираются в каркас с помощью стрингеров;
      • стрингеры
    • — горизонтальные элементы, которые крепятся между ламелями при сборке каркаса;
    • перегородки — горизонтальные балки, закрепленные с торца кровли. Обеспечивают структурную жесткость и прочность.

    Для сборки стропильной системы полукруглой кровли используются оцинкованные крепежные ленты и саморезы. Размер крепежа подбирается под конкретный размер ламелей. Последовательность укладки утеплителя и утеплителя полностью идентична описанной выше.

    Устройство деформационного шва

    Деформационный шов, расположенный на поверхности кровельного покрытия, предназначен для компенсации теплового расширения облицовочного материала. Кроме того, он снижает возникающие напряжения из-за движения или усадки конструкции крыши.

    Схема устройства компенсатора зависит от размера и конструкции здания. В случае с жилыми домами устройство шва необходимо, когда крыша одного здания примыкает к стене другого, когда соседствуют материалы с разной степенью линейного расширения, а также в местах, где наблюдается резкая температура зайти в комнату.

    Для устройства компенсатора на плоской крыше применяют пароизоляцию, минеральную изоляцию и рулонное битумное покрытие.

    В частном строительстве компенсаторы устанавливают на плоских мягких или скатных крышах, покрытых рулонными битумными покрытиями. Они состоят из нескольких компонентов:

    • пароизоляция — проложена без стыков под компенсатор. Лучше использовать влагостойкую пароизоляционную мембрану;
    • пространство в месте разрыва — в месте прохождения компенсатора укладывается сжимаемый негорючий теплоизоляционный материал.Сжимаемость определяют по ГОСТ 17177;
    • Деформационный шов — минеральный теплоизоляционный материал укладывается над местом излома так, чтобы он перекрывал шов на 15 см с каждой стороны. Для фиксации используется горячая мастика;
    • утеплитель поверх шва — для дополнительной компенсации напряжений поверх шва укладывается минеральный утеплитель, свернутый в трубку Ø50–70 мм.

    Для защиты деформационного шва кровельное покрытие укладывается небольшими листами, закрывающими шов по 30–50 см с каждой стороны.Более подробную технологию устройства компенсаторов следует уточнять у производителей того кровельного материала, который планируется приобрести.

    Устройство выхода на крышу

    В процессе эксплуатации кровля и дополнительные элементы кровли нуждаются в периодическом осмотре, что позволяет предотвратить возникновение или устранить уже возникшие проблемы. Для этого желательно оборудовать крышу специальным выходом.

    Тип используемого устройства зависит не только от уклона кровли, но и от размеров чердачного помещения.Некоторые виды конструкций просто неудобно держать на небольшом пространстве.

    Прозрачные люки в крыше также являются прекрасным источником естественного света.

    Для выхода на крышу используются следующие способы:

    • люки в крыше — это готовые изделия, которые монтируются в заранее подготовленные отверстия в кровельном пироге. Они представляют собой стальной или пластиковый ящик с несъемным монолитным или прозрачным люком. Доступ на крышу осуществляется по стремянке или лестнице;
    • люки с откидной лестницей — это приспособления, совмещенные с чердачной лестницей, которая складывается в специально отведенное место.Как правило, в сложенном виде этот вид люков ничем не отличается от предыдущего;
    • слуховое окно — это компромиссный вариант, когда окно используется не только для освещения подкровельного пространства, но и для выхода на крышу. Крайне желательно, чтобы на поверхности крыши были предусмотрены водостоки;
    • Наружная лестница — металлическая сварная или деревянная лестница, которая при необходимости крепится к стене дома. При желании его можно закрепить на поверхности стены, но это понравится далеко не всем владельцам частных домов.

    Монтаж люков в крыше не представляет особой сложности и осуществляется согласно прилагаемой к ним инструкции. Обычно это стальной короб, который крепится к стропильной системе саморезами. В некоторых случаях ящик монтируется прямо на пенопласт.

    Кровля — обширная тема, требующая внимательного технологического изучения. Особенно, если речь идет о многоскатных крышах, имеющих большое количество скатных примыканий. Если вы решили заняться монтажом кровли самостоятельно, внимательно изучите всю имеющуюся информацию и только после этого приступайте к работе.

    Одним из последних этапов жилищного строительства является возведение кровли частного дома, правильная схема которой имеет особое значение. Кровля выполняет множество различных функций, но одно из основных ее предназначений — защита интерьера здания от природных явлений: ветра, солнца, осадков. Не одно здание, особенно жилое, не может обойтись без кровельных конструкций, при возведении которых важно не допускать даже самых элементарных ошибок, присущих неопытным строителям.В противном случае через несколько лет эксплуатации в доме придется ремонтировать крышу.

    А ремонт кровельной конструкции — это довольно кропотливая работа, сопровождающаяся рядом сложностей, нарушением комфортности проживания на данный период и, конечно же, дополнительными финансовыми затратами. Поэтому перед тем, как проводить возведение крыши частного дома, нужна схема с подробным отражением на ней всех конструктивных элементов крыши, используемого строительного материала и других деталей.

    В этой статье

    Варианты кровельных конструкций для частного домостроения

    При строительстве частных домов для их покрытия часто используют скатные кровельные конструкции, которые могут быть односкатными или многоскатными.

    Чертеж скатной крыши используется в основном для небольших простых хозяйственных построек.

    Разновидности конструкций многоскатных крыш

    • Двускатные крыши. Самый распространенный вид строительства, для которого можно использовать любой кровельный материал.Такая крыша довольно проста в плане монтажа, но в то же время надежна и долговечна.
    • Вальмовые конструкции — кровли с оболочкой по схеме четырехскатной кровли, когда два ската выполнены в виде трапеции, два других — в форме треугольника. Чаще всего их используют для перекрытия домов в южных регионах, так как отличаются отличной способностью выдерживать значительные ветровые нагрузки.
    • Крыши полуаватные … Это подвид вальмовой конструкции, при которой длина боковых откосов по линии откоса меньше, чем основных спусков. Большинство этих построек расположено в регионах с неблагоприятными климатическими условиями.
    • Шатровые крыши … Их конструкция состоит из четырех треугольных скатов, вершины которых соединяются в одной точке.
    • Сломанные конструкции кровли … Такие крыши относятся к двускатным крышам, состоят из четырех поверхностей, пересекающихся под тупым углом.
    • Крыши многоскатные … Такие крыши имеют довольно сложную конструктивную схему, которая чаще всего применяется для перекрытия домов элитного класса со сложной геометрической конфигурацией.

    Скатные крыши по конструктивным особенностям подразделяются на мансардные и мансардные. В первом случае между потолком и крышей устраивают чердачное помещение (отдельный вид скатной кровли). Во втором случае все несущие элементы конструкции кровли также являются перекрытием внешнего этажа здания (комбинированный тип скатной кровли).

    Для перекрытия частных домов часто применяют исполнительную схему кровли мансардного типа.

    Конструктивные особенности мансардной крыши

    При возведении крыш с чердачным пространством необходимо учитывать следующие детали:

    Особое внимание следует уделять параметрам перекрытий. Если ширина достаточно большая, то стропильная нога должна иметь максимальное сечение. Например, пролет односкатного перекрытия крыши составляет 5 метров, тогда сечение бруса, используемого для изготовления стропил, должно быть 15х5 см, а шаг монтажа — около одного метра.

    Если сделать частичный разрез крыши с чердачным пространством, можно рассмотреть его основные составляющие:

    • материал перекрытия кровли;
    • штанга коньковая;
    • несущая внутренняя стенка;
    • стропильных ног;
    • стойки опорные;
    • мауэрлат;
      • подкосы
    • ;
    • обрешетка;
    • застежка металлическая.

    Обязательно учитывайте угол наклона откоса. Крыша со скатами под крутым углом быстро освободится от атмосферных осадков, так как вода и снег на такой поверхности не смогут удержаться.Поэтому для крыш с уклоном 50º можно использовать стропила меньшего сечения, чем для крыш с углом менее 20º. Эти данные должны быть отражены в схеме устройства конструкции крыши.

    Также стоит помнить о сроке эксплуатации отдельных частей кровельной конструкции в зависимости от строительного материала, из которого они изготовлены. Например, несущие элементы из натурального дерева могут прослужить около 30 лет без потери первоначальной прочности, а железобетонные конструкции — 50 лет.При правильной организации деревянной стропильной системы, правильном уходе в процессе эксплуатации ее нельзя менять в течение 100 лет. Выбирая дизайн будущей кровли, нужно учитывать предполагаемые условия ее эксплуатации.

    При устройстве кровли особое внимание уделяется огнестойкости используемого материала, который дополнительно обрабатывается специализированными негорючими составами.

    При проектировании схемы кровли необходимо учитывать ее тепловые свойства.

    При расчете сечения балки для стропильной системы также нужно учитывать массу кровельного «пирога».

    Основные нюансы, которые необходимо учитывать при изготовлении стропильной системы своими руками

    • Для предотвращения прогиба ножек конструкции в случае изготовления стропил недостаточного сечения при расчете необходимого кровельного материала , ферма должна быть оборудована дополнительными опорными стойками, подкосами и затяжками.
    • При расчете кровли обязательно учитывать возможность сильных порывов ветра, разрывающих рубероид. Чтобы этого не произошло, стропильные ноги необходимо закрепить скобами и дополнительно стальной проволокой (сечением до 8 мм, но не менее 4 мм).
    • Для изготовления прогона конька крыши рекомендуется использовать бревна (в крайнем случае доски, толщина которых должна быть 5 см и более).
    • Если схема кровли для мансардного сооружения, то затяжки не оборудуют, они будут компенсироваться перекрытием этажей, которые впоследствии будут служить основанием перекрытия чердака.
    • Плотность обрешетки будет зависеть от используемого кровельного покрытия, основным строительным материалом для которого являются бревна (доски) и доски. Основное назначение обрешетки — принять на себя нагрузку со всего кровельного покрытия, а затем передать ее на стропильную систему.
    • В зависимости от типа кровли обрешетка бывает разреженной, цельной. Особенность обрешетки сплошного типа заключается в том, что она выполняется двухслойной, между досками допускается зазор не более 2 мм. В этом случае первый слой разреженный, второй относительно первого монтируется под углом 45º.Это связано с особенностью укладки некоторых видов кровельных материалов. При устройстве обрешетки разреженного типа между досками можно выдержать расстояние от 6 до 14 см (в зависимости от заснеженности региона, в котором строится дом).
    • Также нужно помнить, что сплошная обрешетка всегда выполняется на скатах крыши, стыках стропильной системы.

    Основные особенности конструкции кровли обязательно отражаются при составлении схемы.

    Планируя перекрытие кровли дома своими руками, необходимо учитывать, что при выборе схемы ее обустройства следует опираться не только на условия ее дальнейшей эксплуатации, но и на собственные силы. финансовые возможности. Также важно понимать, что безопасность жителей дома будет зависеть от качества монтажа крыши дома своими руками. Перед тем, как использовать ту или иную схему конструкции кровли, можно предварительно изучить их особенности по фотографиям в Интернете.

    Крыши частных домов делятся на несколько разных категорий, в зависимости от формы, конструктивных элементов, сложности устройства и прочего. Выбирая тип кровли при строительстве здания, следует учитывать множество факторов: количество осадков на конкретном участке, прочность конструкции, ветровую нагрузку, расположение жилых комнат на чердаке и т. Д.

    Крыша дома выполняет сразу несколько важных функций:

    • обеспечивает гидро- и звукоизоляцию;
    • создает заслон от ветра;
    • действует как тепловой барьер.

    Долговечность конструкции зависит от качества самой конструкции и кровельного материала. Также эти показатели влияют на стоимость обогрева помещений внутри здания.

    Кровли плоские и скатные

    Крыши домов могут быть плоскими и скатными (наклонными).

    В зависимости от архитектуры здания на этапе проектирования выбирается соответствующая конструкция крыши. Чертежи и расчеты создаются с учетом всех особенностей этого архитектурного сооружения.Планировка кровли — чердак или жилое помещение — также продумывается заранее.


    Загородный коттедж с плоской крышей

    Плоские конструкции встречаются в основном в странах с небольшим годовым количеством осадков. Поскольку при обильных осадках на такой крыше будет скапливаться вода, и она может начать подтекать. На просторах нашей страны скатные крыши используются при возведении построек. Плоскость таких конструкций располагается под определенным углом, обычно он составляет более 10 градусов и зависит от обилия осадков, выпадающих за сезон в регионе.

    Подробнее обо всех остальных преимуществах и недостатках плоских крыш можно узнать в этом специальном видео.

    Намного чаще используются проекты крыш частных домов с наклонной конструкцией, которые могут иметь сразу несколько уклонов.

    Чердачные и мансардные крыши

    По своей конструкции крыши можно разделить на чердачные и мансардные. Для тех, кто не является мансардой, несущие элементы ее конструкции одновременно перекрывают верхний этаж дома.Они могут быть вентилируемыми или невентилируемыми. Мансардные крыши имеют мансардный этаж, отделяющий их конструкцию от жилых помещений.

    Назначение кровли

    Выбирая крышу для дома, следует заранее определиться, как будет использоваться ее пространство: как простая мансарда или гостиная. Эти моменты существенно влияют на то, какая форма и тип крыши подойдет для вашего дома.

    Основные виды крыш домов по форме

    Кровельные конструкции частных домов по форме также можно разделить на несколько типов:

    • односкатный,
    • фронтон,
    • бедра,
    • плоскогубцы,
    • чердак,
    • палатка,
    • купол,
    • коническая,
    • квартира.

    Основные типы крыш для частных домов

    Для скатных крыш угол наклона обычно не превышает 20-30 ⁰. Плоскости мансардных крыш устанавливаются под углом 45-60 ° внизу и 25-35 ° вверху. Для обычных двускатных конструкций этот показатель находится в пределах 25-45⁰.

    Вальмовые крыши предлагают 4-8 плоскостей для лучшего удаления дождя и снега.

    Красивые конструкции крыш частных домов получаются путем объединения нескольких двускатных элементов или типов, однако поддерживать такие конструкции в хорошем состоянии и устанавливать их непросто.

    Односкатная крыша

    Имеет довольно простую форму. В то же время в обустройстве частных жилых домов этот вид кровли встречается крайне редко, так как при такой конструкции значительно возрастает нагрузка на систему отвода дождевой воды, а они просто выглядят не очень красиво.


    Частный дом с скатной крышей

    В большинстве случаев такие крыши используются при строительстве небольших хозяйственных построек. Если вы все же решили оборудовать именно такой тип кровли, то вам потребуется усиленная водосточная система с большей пропускной способностью.

    Двускатная крыша

    Кроме того, с очень простой конструкцией, они являются наиболее распространенным типом кровли для частных малоэтажных домов. При его обустройстве можно использовать практически любой рубероид.


    Схема простой стандартной двускатной крыши частного дома
    Вальмовая (шатровая) крыша

    Вальмовая (четырехскатная) кровля чаще встречается в южных регионах. При таком варианте устройства кровли чердак не имеет фронтонов, а слуховые окна в большинстве случаев располагаются на пересечении конька с ребрами бедер.По своей конструкции вальмовая крыша намного сложнее двускатной, поэтому ее чаще используют в тех случаях, когда постройка должна быть эстетичной.


    Конструкция вальмовой крыши дома
    Крыша многоскатная

    Тип многоскатной крыши отличается внушительным количеством различных вариантов исполнения в зависимости от размеров и количества фронтонов (фронтонов). Доверить его строительство рекомендуется только опытным профессионалам, так как при его обустройстве образуются углубления, которые требуют очень точных и аккуратных кровельных работ.


    Устройство многоскатной крыши жилого дома
    Мансардная крыша

    Как правило, их оборудуют в тех случаях, когда предполагается использование чердака под жилое помещение. Этот тип кровли имеет ломаный профиль и, соответственно, несколько сложен в изготовлении. Часто это разновидность многоскатной и двускатной крыши.


    Схема ломаной мансардной крыши

    Крыши других типов для частных домов

    Кроме того, довольно распространены конические, куполообразные и комбинированные виды крыш.Конические и куполообразные крыши часто используются как декоративные или отдельные элементы более сложных строительных конструкций. Комбинированный тип — один из самых распространенных видов крыш, так как совмещает сразу несколько элементов отдельных типов.


    Частный загородный коттедж с конической крышей

    Выбор типа и формы кровли для частного дома

    При выборе формы и типа кровли необходимо учитывать факторы, определяющие ее эксплуатационные характеристики. В первую очередь следует обратить внимание на уклон крыши.В заснеженных регионах желательно выбирать конструкции с простыми и крутыми формами, так как на них практически не будет скапливаться снег.

    В районах с сильным ветром при выборе необходимо учитывать силу ветровой нагрузки.
    Чем она выше, тем больше угол наклона, площадь и высота крыши. Кроме того, необходимо учитывать требования противопожарной защиты крыш.

    Читайте также

    Утеплитель крыши дома

    Стеклянные крыши для частных домов

    Многие владельцы загородных коттеджей мечтают насладиться видом звездного неба.Проекты кровли для частных домов могут предполагать как частичное остекление, так и устройство прозрачного купола. Стеклянная крыша установлена ​​на террасе, балконах, веранде.

    Форма кровли для частных домов и различных типов сооружений выполняется в виде наклонной плоскости, купола, сферы. Панорамные стеклянные крыши монтируются на нескольких скатах, что значительно увеличивает зону обзора. При установке такой конструкции необходимо использовать армированные алюминиевые и стальные профили.

    Стеклянные крыши для частных домов имеют свои отличительные особенности. При проектировании конструкции следует учитывать, что необходимо будет периодически мыть и ремонтировать стекло. Крыша, как и окна, со временем потускнеет от пыли и осадков на ее поверхности. Также желательно установить на стекла систему обогрева, чтобы в холодную погоду на них не скапливался лед и снег, и можно было любоваться видами.

    Материалы для прозрачных крыш

    Для создания прозрачных и одновременно теплых и безопасных кровель используются:

    • стекло триплекс,
    • оргстекло,
      • Поликарбонат
    • ,
    • шифер прозрачный.

    Обычное стекло не используется для создания прозрачных крыш из-за его высокой хрупкости; в случае разрушения осколки могут нанести вред здоровью человека.

    1. Триплекс — самый безопасный материал для создания надежного покрытия.
    2. Многослойное стекло также не трескается при разбивании, однако светопропускание не очень высокое и оно очень толстое.
    3. Армированное стекло иногда используется для остекления крыш. Если стекло разобьется, осколки останутся в каркасе из металлической сетки.
    4. Пластиковые светопрозрачные материалы — поликарбонат, оргстекло и шифер обладают прекрасными свойствами (легкостью и высокой прочностью), что позволяет использовать их для создания сложных раздвижных конструкций.

    Устройство простой кровли деревянного загородного дома

    Кровельные проекты обычно предполагают максимальное использование чердачного пространства, для чего верхнее помещение расширяется и утепляется. Образовавшуюся полезную площадь чердака можно использовать под жилье.

    Конструкция крыши деревянного дома состоит из каркаса и крыши.Каркас крыши состоит из несущих и крепежных элементов. В основную часть входят: стропила, мауэрлат и обрешетка. Важными дополнительными элементами каркаса являются перекладины, подкосы, подкосы и т. Д. Они добавляют конструкции жесткости.


    Конструкция элементов кровли деревянного дома

    Высота и объем полученного помещения зависят от двух факторов: угла наклона и количества скатов. Обычно проекты крыш загородных домов имеют двускатную ломаную форму.Такая конструкция наиболее удобна для жизни человека. Иногда на втором этаже в план входит балкон. Следует учитывать, что в максимальной точке высота мансардного этажа не должна быть менее 2,2 м.

    Интерьер обычной двускатной крыши также можно использовать как жилую зону. Здесь расположены спальни или кабинет. При этом высота средней части комнаты не должна быть менее 1,8 м.

    Кровля состоит из материалов, обеспечивающих тепло-, гидро- и пароизоляцию.

    При установке кровли особое внимание уделяется выбору утеплителя. Также стоит остановиться на более подходящем по характеристикам к вашему строению кровельному материалу.


    Подробная схема устройства кровли деревянного дома
    1. Гидроизоляция обеспечивает защиту от атмосферных осадков, поэтому покрытие не должно иметь повреждений на своей поверхности и даже очень мелких дырок и дырок.
    2. Пароизоляция предотвращает образование конденсата, который может вызвать сырость на чердаках и мансардах.Также исключение сырости деревянной конструкции позволит включить в проекты крыш дачных домов оконные проемы, которые позволят провести вентиляцию. Расположение и количество форточок влияет на вентиляцию чердака и его освещенность.
    3. выпускается в зависимости от его конструктивных особенностей. На монолитные перекрытия укладывают жесткий материал. Сверху делается стяжка и монтируется напольное покрытие. На деревянные конструкции укладываются: пароизоляционный материал, утеплитель, черновой пол и только потом укладывается напольное покрытие.

    Как установить теплоизоляцию на стропила односкатной кровли?

    Инструкция по установке теплоизоляции Thermano на стропила скатной кровли

    Инструкция по устройству двухслойной теплоизоляции Thermano по стропилам скатной кровли

    Когда теплоизоляционные панели устанавливаются в два слоя, они обеспечивают отличную защиту как от низких, так и от высоких температур наружного воздуха.Дополнительным преимуществом является значительное давление и газонепроницаемость всей системы теплоизоляции. Установка двух слоев панелей Thermano аналогична установке одного слоя.

    Большая часть тепла уходит из здания через крышу, когда его теплоизоляционный барьер плохой. Хорошая система теплоизоляции крыши обеспечивает как высокий тепловой комфорт в помещении, так и экономию на отоплении. Сэндвич-панели PIR-core — лучший выбор, когда нам нужны изоляционные материалы высшего класса A ++.

    Сколько стоит тепловое улучшение скатной крыши?

    Тепловое улучшение или установка теплоизоляции в новостройке — всегда хорошее вложение. Thermano снижает расходы на отопление дома достаточно значительно, чтобы обеспечить 100% окупаемость инвестиций за 3-4 отопительных сезона.

    Пошаговое тепловое улучшение стропильного ската скатной кровли

    Сборка двух слоев изоляционных панелей обеспечивает идеальную защиту от холода и жары.Дополнительным преимуществом является отличное давление и газонепроницаемость всей системы. Порядок сборки двух слоев панели Thermano не сильно отличается от монтажа одного слоя.

    1. Для установки панелей Thermano вам потребуется:

    • Панели Thermano
    • Калибр
    • Пенополиуретан низкого давления
    • Лента уплотнительная алюминиевая
    • Дыхательная мембрана Vapor
    • Рейки и контррейки
    • Набор длинных и коротких шурупов по дереву
    • Доски

    2. Монтаж начинается с крепления досок к выровненному фасаду стропила. Доски должны быть длиной до 30 см.

    3. Затем укладывается первый ряд первого слоя панелей Thermano. Очень важно прикрепить следующие ряды в шахматном порядке, то есть поочередно. В случае первого слоя теплоизоляции защита стыков между панелями алюминиевой лентой не требуется, но рекомендуется.

    4. Панели могут крепиться к стропилам с помощью стабилизирующих шурупов. Если во время монтажа погодные условия благоприятны — нет ветра и осадков — нет необходимости дополнительно закреплять панели Thermano. Так было с представленной здесь конструкцией.

    5. Панели Thermano укладываются последовательно — ряд за рядом, постепенно перекрывая первый слой панелей следующим — поверхностным. Стыки между панелями во втором слое необходимо закрепить алюминиевой лентой, чтобы обеспечить максимальную термическую герметичность всей системы.Одновременно на уже уложенные панели накладывается пародышащая мембрана и начинается сборка обрешетки и контр обрешетки в заданном ряду.

    6. Винты потребуются для сборки основания. Рейки крепятся короткими шурупами, а контр-рейки — длинными. Они должны проходить через обрешетку, оба слоя панелей Thermano и закрепляться на глубине 30 мм. Длинные винты устанавливаются через каждые 40 см попеременно. Один перпендикулярно стропилам, а следующий под углом 67 °, слегка плоский.

    7. Правильный угол определяется с помощью калибра, предоставленного производителем панелей Thermano. Достигнув конька крыши, не забудьте заполнить все щели пеной низкого давления. Теплоизоляция конька должна быть сплошной.

    В представленном здесь примере инвестор выбрал очень хорошую защиту для строительства. Два слоя панелей Thermano толщиной 100 мм гарантируют идеальный температурный режим внутри как в суровую зиму, так и в жаркое лето.Отличные параметры теплоизоляции панелей Thermano обеспечиваются благодаря очень низкому значению лямбда. Благодаря своей устойчивости к влаге и повреждениям от грызунов панели прослужат вам десятилетия.

    Установка системы теплоизоляции Thermano …

    • Мы можем обеспечить отличные теплоизоляционные характеристики для нашего дома на протяжении многих поколений. Сэндвич-панели PIR-core чрезвычайно долговечны, их срок службы сопоставим со сроком службы кирпичной кладки.Thermano не впитывает воду и отлично сопротивляется заражению и повреждению паразитами, включая грызунов, куниц и птиц.

    LEAVE A REPLY

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
