Стропильная система ломаной мансардной крыши: Стропильная система ломаной крыши ее устройство и монтаж

Стропильная система ломаной крыши ее устройство и монтаж

Чтобы увеличить полезную площадь своего дома, часто вместо обычней двухскатной или вальмовой крыши строят мансардную, или как ее еще называют – двухскатную ломаную крышу.

Содержание

• Особенности стропильной системы мансарды
• Монтаж  стропильной системы ломаной крыши

Я знаю из своего опыта, что стропильная система ломаной крыши – конструкция не только более сложная в инженерном отношении, но и монтаж ее далеко не прост, как может показаться на первый взгляд. Ведь нагрузку на стены мансардная крыша оказывает гораздо большую, чем традиционные.

Примеры моих работ с описанием и ценами

Монтаж мягкой кровли в д. Мышецкое

Реконструкция кровли в д. Городище

Реконструкция кровли в д. Карцево

Монтаж кровли в КП «Снегири»

Конечно, мансардное помещение можно обустроить и под двускатной, и под вальмовой крышей, правда оно будет не таким просторным, как того хотелось бы. Именно поэтому большинство моих заказчиков предпочли ломаную мансардную крышу, позволяющую использовать пространство под крышей по максимуму.

Стропильная система мансарды

В отличие от стропильных систем двухскатных и вальмовых (как, впрочем, и других) крыш, стропильная система мансарды устроена несколько иначе. Она имеет в своей конструкции два типа стропил: и наслонные и висячие.

В верхней части – от конька до перегиба – используются висячие стропила, опирающиеся на стойки (а в варианте без стоек – на продольный прогон или затяжку) и имеющие более пологий скат.

В нижней части (от перекрытия до перегиба) устанавливаются стропила наслонные.

Один из вариантов такой крыши — когда монтируется на мауэрлат, который жестко совмещается с балками перекрытия, выступающими за пределы стен гораздо больше, чем обычно.

Более подробно я уже писал в статье стропильные системы мансард . Настоятельно рекомендую прежде ознакомиться с ней.

Монтаж  стропильной системы ломаной крыши

Само собой разумеется, что для правильного устройства мансардной кровли вначале производится расчет стропильной системы с учетом ветровой и снежной нагрузки. Лишь после этого можно приступать непосредственно к монтажным работам.

Я расскажу, как строится стропильная система ломаной крыши в случае совмещения мауэрлата с балками перекрытия.

Примерный (мой) монтаж стропильной системы:

1. Сначала для стропильной системы я жестко скрепляю мауэрлат с балками перекрытия. В итоге получается решетка из толстого бруса (150х150, 100х150), которая и будет основанием будущей стропильной системы.

2. Далее выделяю будущее помещение мансарды стойками и соединяю их продольными прогонами, а затем и балками сверху, которые будут служить затяжками для верхних висячих стропил.

3. Следующий шаг – монтаж наслонных и висячих стропил: я сначала монтирую наслонные стропила, проверяю плоскости крутых скатов, затем висячие.   Особое внимание обращаю на правильность сборки узлов в точках перегиба.

4. При необходимости подпираю наслонные стропила подкосами, а  чтобы верхняя затяжка не прогибалась – подвешиваю ее при помощи бабки.

5. Фасадные конструкции дополнительно монтирую с учетом окон, и если планируется выход на балкон – то и дверей.

Конечно, в ходе проведения монтажных работ может соблюдаться и другая последовательность – это зависит от конкретных условий, материала и других факторов.

Существуют и другие варианты мансардной стропильной кровли. Например, мне нравится, когда все стропила делаются одинаковой длины, а крыша при этом получается в виде половины восьмигранника. В таких крышах можно обойтись без стоек и затяжек (в зависимости от размеров дома) – тогда потолок в мансардном помещении будет выглядеть, как четырехгранный свод.

Также неплохо смотрится и мансарда, один скат которой прямой, а другой – ломаный. Этот вариант приемлем там, где конструктивно необходимо сдвинуть мансардное помещение ближе к той или иной стене. Такая асимметричность фронтона смотрится стильно и современно.

В любом случае, я готов выполнить на высоком профессиональном уровне работы по монтажу стропильной конструкции ломаной крыши любой форма и размера. Мои работники – отличные специалисты.

+7(495) 241-00-59

Монтаж и ремонт кровельных и фасадных покрытий от эконом до VIP-класса

Задать вопрос

Рассчитать онлайн

мой опыт — ваши сэкономленные деньги и нервы.

Я консультирую всех кто ко мне обращается, даже если вы потом уйдете строится к другой бригаде.
Задавайте вопросы, не стесняйтесь, я всем отвечаю —  это бесплатно

+7(495) 241-00-59Я доступен для звонков 7/24 — буду рад вам помочь, обращайтесь!

Если Вам нужно построить крепкую крышу – обращайтесь к нам, и крыша прослужит Вам не одно десятилетие без капитального ремонта!

Дополнительные материалы по теме

Металлическая стропильная система

Подробнее

Утепление и отделка мансардных окон

Подробнее

Кровля из мягкой черепицы

Подробнее

Добавить комментарий

Стропильная системы мансардной крыши — установка стропил и схемы (фото, видео)

Как говорят опытные строители, мансарду можно обустроить в доме, была бы крыша. Вид крыши влияет, насколько эта мера увеличит полезную площадь, комфортно ли пользоваться этим помещением и работы какой сложности потребуются. Распространёнными видами крыш для обустройства жилого подкровельного помещения считают двускатную я прямыми и ломанными скатами.

Содержание статьи

• 1 Виды стропильных систем
• 2 Расчет элементов стропильной системы
• 3 Конструкция стропильной системы
• 4 Последовательность сборки
• 5 Видео-инструкция

Стропильная система мансардной крыши конструируется таким образом, чтобы освободить пространство в центре, где высота потолков достигает приемлемой высоты, разместив основную массу опорных элементов по краям. Эта статья расскажет, из чего состоит каркас кровли, как выбрать оптимальный вариант конструкции и правильно выполнить монтаж.

Виды стропильных систем

Приступая к конструированию стропильной системы для мансардной крыши, обращают внимание на планировку дома. Исходя из видов опор, выбирают подходящий вариант устройства:

Схема видов стропильных систем мансардной крыши

1. Наслонная. Такой тип стропильного каркаса походит для домов, в которых посредине проходит несущая перегородка. Тогда вес конструкции кровли распределяют между ней и внешними стенами сооружения. Это необременительный и рациональный способ организации каркаса, но он подходит, если расстояние между наружными стенами и внутренней опорой не превышает 7 м.
2. Висячая. Этот тип применяют тогда, кода внутри нет несущих перегородок или колонн, которые используют, чтобы перенести на них вес крыши. Висячие стропила опираются на мауэрлат и коньковый прогон. Для крыш площади до 50 кв. м, с маленьким весом крыши применяют простейшую конфигурацию, состоящую из стропильных ног и горизонтально расположенной затяжки. Чтобы перекрыть сооружение крупного размера, эту конструкцию укрепляют стойками, схватками, подкосами. Эти элементы повышают устойчивость крыши, но «съедают» полезную площадь мансарды. Допустимое расстояние между стенами сооружения для висячих стропил составляет 14 м.
3. Комбинированная. Смешанный тип стропильной системы используют, когда в доме вместо несущей перегородки посередине устанавливаются опорные колонны. Получается, что часть стропил можно облокотить на колонны, а остальные смонтировать как висячие. Этот способ довольно часто применяют для обустройства мансардных крыш, так как он позволяет использовать меньше вспомогательных элементов, снижая нагрузку на фундамент и не загромождая подкровельное помещение.

Обратите внимание, что устройство мансарды необходимо запланировать на этапе создания проекта, потому что тип, вес и конструкция стропильной системы необходимы для расчета фундамента. Если решение о возведение мансардной крыши возникло на финальном этапе строительство, необходимо пересчитать массу дома с учетом новых данных, чтобы проверить выдержи ли фундамент дополнительную нагрузку, особенно если на участке сложный грунт и маленькое расстояние между поверхностью и грунтовыми водами.

Расчет элементов стропильной системы

По строительным нормам помещение называют жилым, если высота от пола до конька не менее 2,5 м и присутствуют источники естественного света, то есть окна. Потому, главный параметр мансардной крыши, который необходимо рассчитать – угол наклона ее скатов. Загвоздка в том, что, если заложить небольшой уклон, то высота потолков в мансарде будет ниже дозволенной правилами.

А, если сделать крытые скаты, крыша получится очень тяжелой, дорогой и неустойчивой. Поэтому используется ломанный тип крыши, скаты которой меняют уклон, ее верхние стропила имеют острый угол 30 градусов, а нижние – 60 градусов.

Зависимость угла наклона и высоты потолков

Угол наклона и высота потолка

Важный этап проектирования мансардной крыши – расчет величины сечения элементов стропильной системы. Проще всего узнать рекомендованный размер в справочных таблица с рассчитанными значениями, которые учитывают длину, расстояние между соседними элементами, вид и качество материала.

Подбор сечения стропильных ног

Для создания стропильной системы мансардной крыши используют древесину, однако не во всех случаях это целесообразно, так как, чтобы стропила справлялись с нагрузкой, приходится увеличивать сечение используемых пиломатериалов, что еще больше увеличивает вес конструкции. Чтобы вырваться из этого замкнутого цикла, необходимо отказаться от дерева в пользу стропил большей прочности из металла.

Конструкция стропильной системы

Составные части стропильного каркаса мансардной крыши ничем не отличаются от конструкции других видов скатных крыш. В него входят:

Схема устройства стропильной системы

В большинстве случаев элементы стропильной системы выполняют из древесины высокого качества.

Ознакомьтесь с ТОП 10 хороших аккумуляторных шуруповертов.

Последовательность сборки

Сборку стропильной системы лучше выполнять с помощью опытного мастера, так как даже поднять тяжелые, длинные брусья проблематично. Не рекомендуется заниматься монтажом в дождь и снег, так как влажность древесины за время работы увеличится. Обычно процесс сборки выглядит следующим образом:

1. В первую очередь выполняют монтаж мауэрлатного бруса на верхнюю обвязку стен. Кстати, функции этого элемента в бревенчатых и брусовых постройках выполняют верхние венцы, усиленный с помощью скоб.
2. Следующий этап монтажа – установка балок перекрытия. Их крепят на мауэрлат или на выступы в стене. Существует два метода укладки балок перекрытия – с выносом или без выноса. Если перекрытия монтируют первым способом, то они выносятся за периметр дома для формирования свеса так, чтобы расстояние между концом балки и стеной было 50-100 см.
3. Устанавливают вертикальный стойки, определив середину балки перекрытия и отступив от нее равные промежутки. Расстояние между стойками соответствует ширине бедующей мансарды.
4. На стойки с помощью металлических уголков закрепляют затяжки. Получается, что каждая пара стоек образует конструкцию в виде буквы п.

   Установка стоек и ригеля

5. Устанавливают нижние стропильные элементы, закрепляя на стойке с помощью гвоздей или саморезов. К мауэрлату стропила монтируют посредством ползунка, подвижного крепления, которое компенсирует изменение размера брусков во время усадки.
6. Закрепляют верхние стропила, соединяя верхние части каждой пары металлической накладкой или бруском.

   Крепление стропил и подкосов на металлические накладки

   Монтаж верхних стропил

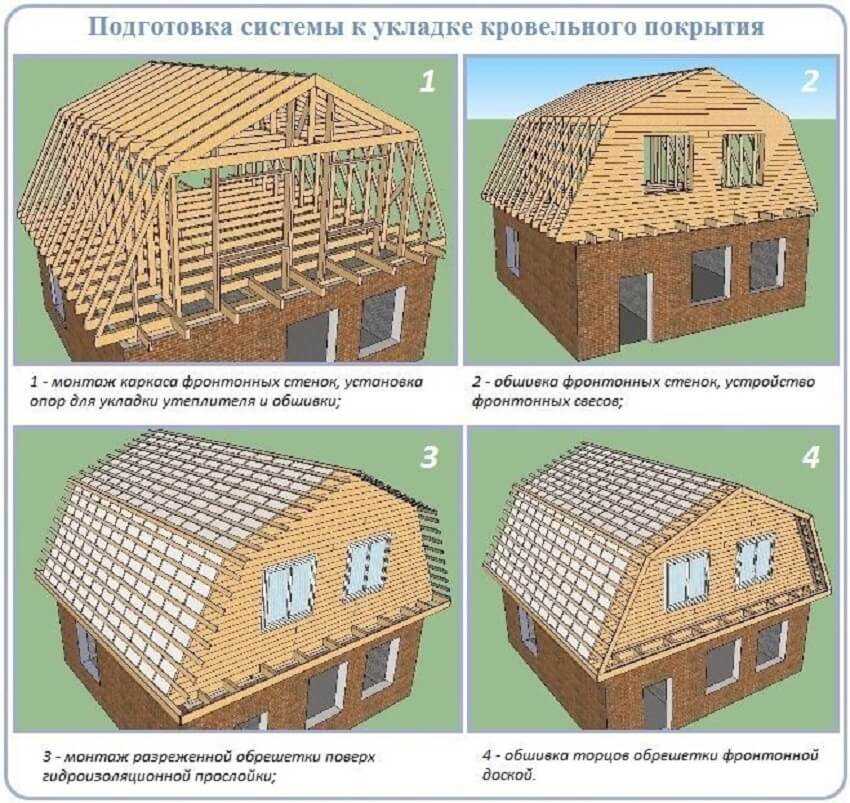

7. На стропила укладывают гидроизоляционную мембрану и фиксируют степлером.
   Поверх приколачивают обрешетку. Схема обрешетки подбирается для используемого кровельного материала, для мягких видов используют сплошную, а для профилированных – решетчатую.

Настил гидроизоляции и монтаж обрешетки

Надежность стропильной системы мансардной кровли зависит, в первую очередь, от правильности расчетов, поэтому, если вы не уверены в своих инженерных способностях, лучше использовать типовой проект, созданный профессиональным архитектором.

Видео-инструкция

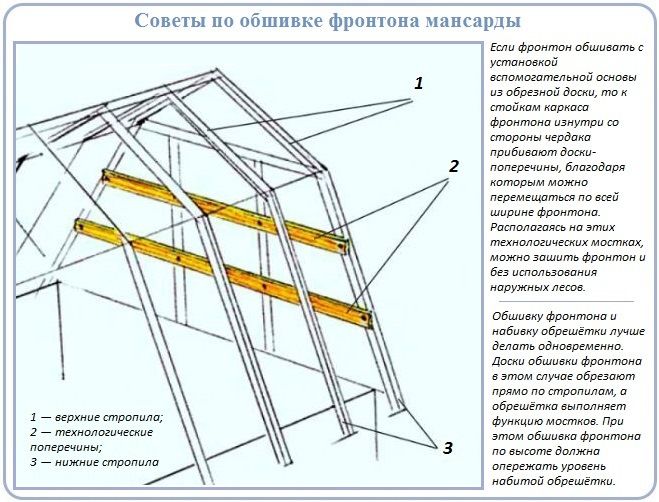

Обшивка ломаной крыши

Дополнительные детали Energy-Smart

На этой детали изображен сломанный карниз скатной крыши в месте пересечения потолочной балки и наружной стены. Ломаный шаг — это эстетически обоснованная конструкция крыши. В сочетании с карнизом глубиной 24 дюйма крыша кажется парящей над стеной, что придает ей вид, который нравится некоторым людям. Здесь шаг главной крыши 8:12 соответствует колониальному стилю дома, из которого происходит эта деталь; уменьшение этого шага вдвое до 4:12 создает эффект парения в конце карниза.

Основная крыша имеет 2×10, 16 дюймов-o.c. деревянный каркас. Как правило, стропила удлинялись, чтобы завершить карниз, но, поскольку целью был ломаный шаг, стропило было обрезано отвесно, чтобы оно было в одной плоскости с внешней поверхностью внешней стены. Стропила 2×6, 16-дюймовый-o.c. аутригер установлен с шагом 4:12, который простирается на 24 дюйма, чтобы обрамить верхнюю половину карниза. Нижняя часть карниза включает в себя 2 × 6, 16-дюймовый-o.c. горизонтальный софит, и эти три компонента создают каркас ломаной скатной крыши.

Клиенты хотели иметь чердачное помещение с кондиционированным воздухом для механических и складских помещений, что привело к монтажу невентилируемой крыши. Региональные практики привели к решению использовать 2-дюймовую изоляцию из напыляемой пены с закрытыми порами на нижней стороне обшивки крыши. Обратите внимание, что распыляемая пена распространяется на верхнюю часть верхней пластины, прямо внутри боковой блокировки на стропиле. Полость стропила утеплена минеральной ватой Р-30.

Для поддержания постоянной тепловой границы по наружным стенам и поперек стропильной конструкции наружная стена 2×6 была покрыта 2-дюймовой напыляемой пеной с закрытыми порами от верхней пластины до коньковой доски, что обеспечивает повышенный уровень теплоизоляции. герметичность при повышении температуры первой конденсирующей поверхности на чердаке; полость стойки заполнена минеральной ватой Р-15. Конечно, многие в зеленой строительной отрасли хотят избегать напыляемой пены с закрытыми порами. Альтернативный метод заключается в использовании изоляционной оболочки, такой как Zip, и заполнении полости вдуваемой или войлочной изоляцией.

_________________________________________________________________________

Александра Бачек — сотрудник компании Steven Baczek Architect. Она окончила Университет Роджера Уильямса со степенью магистра архитектуры. Иллюстрация автора.

Избранные блоги

Размышления энергетического ботаника Посмотреть больше

Рассмотрение возможности использования энергии в жилых помещениях

• 20 января
• 6 января
• 23 декабря

Руководство по продукту Посмотреть больше

• 23 января
• 19 января
• 15 декабря

мансардная крыша — Эндрюс Кровля

Метки: Плоская крыша, крыша с малым уклоном, мансардная крыша, кровельное покрытие, водосточная система, гидроизоляция кровли, конструкция крыши, обшивка, крыша с крутым уклоном, проходимая поверхность крыши

Категория: Эндрюс Кровля, Коммерческая кровля, Плоская крыша, Жилая кровля, Монтаж крыши, Информация о кровле

Кровля 101: Крутой скат и малый скат

Все крыши можно разделить на две категории: крутые и пологие. Крыши с малым уклоном становятся все более популярными в жилых домах благодаря их чистому, современному дизайну и возможности размещения патио, садов и многого другого.

Важно понимать разницу между ними при определении типа конструкции, которую необходимо установить, заменить или отремонтировать, или при выборе подходящих кровельных материалов.

Крутой скат
Крыши с крутым скатом технически представляют собой любые крыши с уклоном 25% и более. Они состоят из пяти основных компонентов:

1. Кровельное покрытие — это может быть черепица, черепица, шифер, кедровая крошка или металл, а также подстилающий слой, который находится под ними для защиты обшивки от непогоды.
2. Обшивка – это доски или листовые материалы, которые непосредственно крепятся к стропилам крыши, образующим линию крыши. Этот материал должен быть покрыт подкладочным материалом и кровельным материалом (см. выше), чтобы сохранить структурную прочность.
3. Конструкция крыши относится к стропилам и фермам, которые конструктивно поддерживают обшивку крыши. Это обрамление линии крыши, которая является частью каркаса дома.
4. Обшивка обычно представляет собой листовой металл, который устанавливается в любой точке крыши, где есть стыки, желоба, вентиляционные отверстия или дымоходы. Они служат для предотвращения просачивания воды в этих уязвимых местах.
5. Дренаж является важным компонентом общей конструкции крыши. Это гарантирует, что вода сливается с крыши таким образом, что ни в какой точке не будет нарушена конструкция. Дренаж необходимо учитывать при проектировании планировки, формы и уклона любой конструкции крыши.

Низкий уклон
Во всех смыслах и целях крыша с малым уклоном обычно плоская, но технически это относится к любой крыше с уклоном от 0% до 24%. Они также состоят из тех же пяти основных элементов, но в деталях несколько отличаются.

1. Кровельное покрытие для крыш с малым уклоном часто состоит из однослойной мембраны, такой как TPO, E.P.D.M., модифицированный битум или ПВХ. Также часто можно увидеть так называемые «застроенные системы», которые состоят из нескольких слоев листовых материалов и асфальта, часто покрытых гравийным покрытием. Другие варианты материалов включают распыляемую пену или металл. Все материалы требуют прокладки между ними и кровельным покрытием.
2. Обшивка для крыш с небольшим уклоном может немного отличаться от обшивки для крутых скатов. Есть некоторые конструкции с основными деревянными досками, такие как жилые дома, но вы также можете увидеть металл, бетон, гипс, тектум и другие волокнистые материалы.
3. Конструкции крыши с малым уклоном концептуально одинаковы — стропила, фермы и балки, поддерживающие обшивку, но материалы здесь также могут различаться и могут быть стальными, деревянными или бетонными.
4. Оклад не сильно отличается от установки на крутом склоне и служит той же цели для предотвращения просачивания воды в уязвимых местах.
5. Дренаж для кровли с малым уклоном имеет решающее значение, так как его базовая конструкция не пропускает воду, как это происходит с крышей с крутым уклоном. Для крыш с небольшим уклоном и любым уклоном могут быть эффективными желоба, внутренние водостоки и водосточные трубы. Для действительно плоских крыш необходимо принимать во внимание особые проектные решения, и такие варианты, как изоляция ступенчатого ската, могут быть более безопасным выбором.

Любая крыша может иметь свои проблемы. Очевидно, что более крутые склоны более трудны для доступа, а для крутых крыш с черепичной крышей им будет труднее бороться с гравитацией с течением времени. Например, на крышах с мансардной черепицей по мере старения иногда прорываются гвозди. С другой стороны, более низкие откосы, по которым можно ходить и покрытые гонтом, но все же имеющие уклон, который соответствует спецификациям производителя гонта для укладки гонта, могут создавать большие проблемы из-за попадания дождя под гонты с ветром, скопления мусора, необходимости дополнительных барьеров. для защиты, такой как ледяной и водяной щит и т. д.

Любое твердое кровельное решение, будь то для дома или коммерческого здания, должно сбалансировать все пять этих компонентов.
